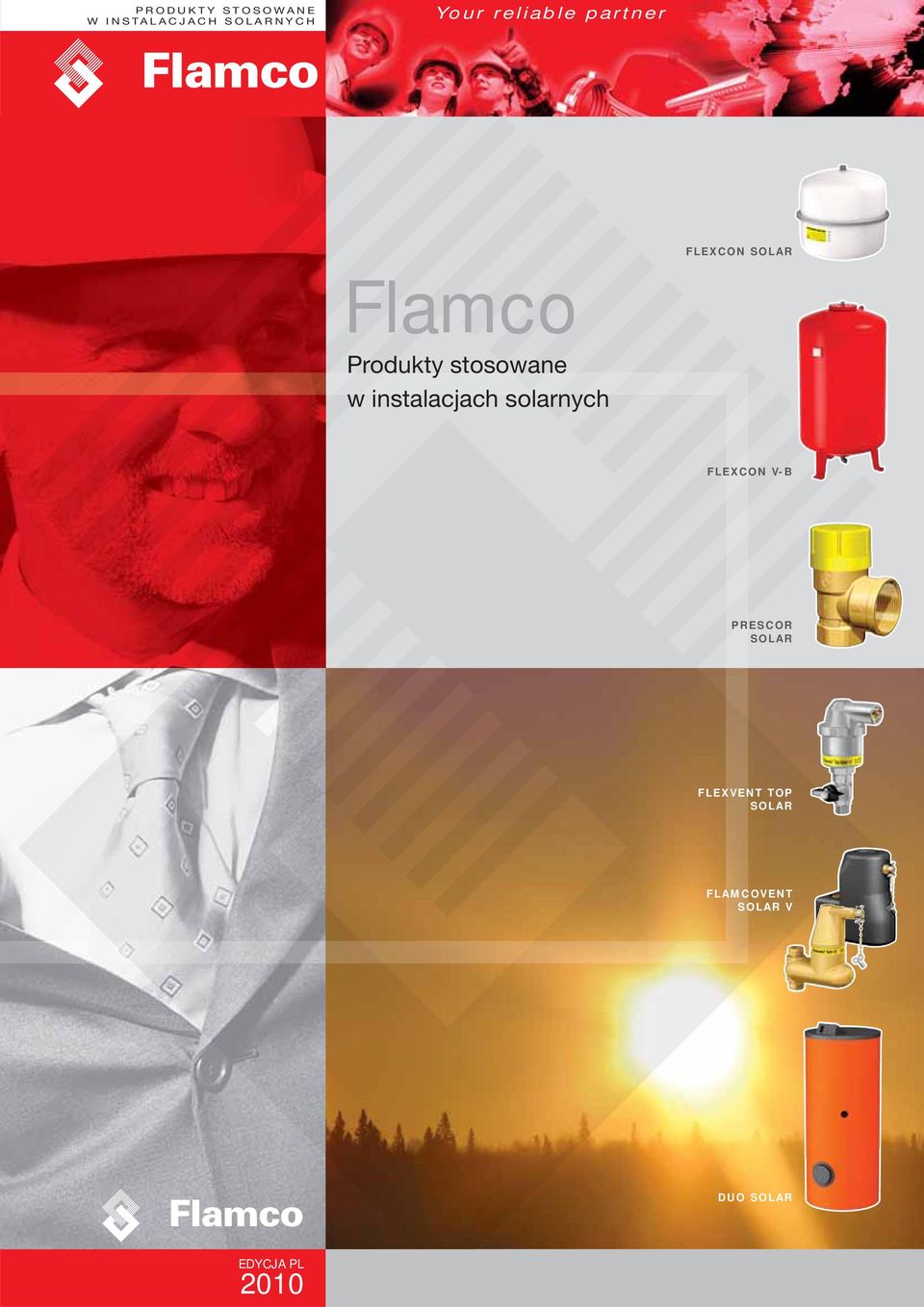

1 PRODUKTY STOSOWNE W INSTLCJC SOLRNYC Your reliable partner Flamco Produkty stosowane w instalacjach solarnych FLEXCON SOLR FLEXCON V- PRESCOR SOLR FLEXVENT TOP SOLR FLMCOVENT SOLR V DUO SOLR EDYCJ PL 2010

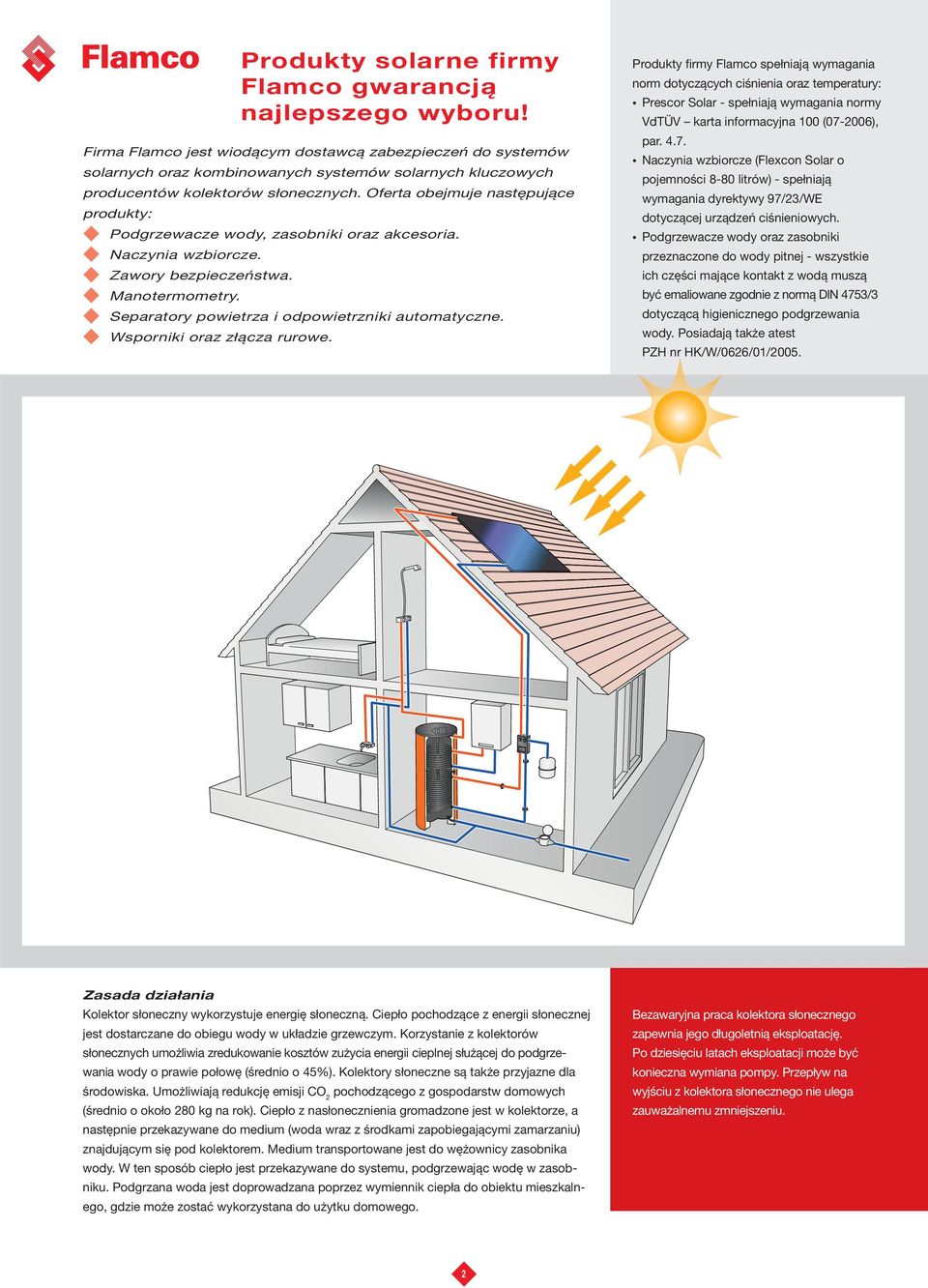

2 Produkty solarne firmy Flamco gwarancją najlepszego wyboru! Firma Flamco jest wiodącym dostawcą zabezpieczeń do systemów solarnych oraz kombinowanych systemów solarnych kluczowych producentów kolektorów słonecznych. Oferta obejmuje następujące produkty: Podgrzewacze wody, zasobniki oraz akcesoria. Naczynia wzbiorcze. Zawory bezpieczeństwa. Manotermometry. Separatory powietrza i odpowietrzniki automatyczne. Wsporniki oraz złącza rurowe. Produkty firmy Flamco spełniają wymagania norm dotyczących ciśnienia oraz temperatury: Prescor Solar - spełniają wymagania normy VdTÜV karta informacyjna 100 ( ), par Naczynia wzbiorcze (Flexcon Solar o pojemności 8-80 litrów) - spełniają wymagania dyrektywy 97/23/WE dotyczącej urządzeń ciśnieniowych. Podgrzewacze wody oraz zasobniki przeznaczone do wody pitnej - wszystkie ich części mające kontakt z wodą muszą być emaliowane zgodnie z normą DIN 4753/3 dotyczącą higienicznego podgrzewania wody. Posiadają także atest PZ nr K/W/0626/01/2005. Zasada działania Kolektor słoneczny wykorzystuje energię słoneczną. Ciepło pochodzące z energii słonecznej jest dostarczane do obiegu wody w układzie grzewczym. Korzystanie z kolektorów słonecznych umożliwia zredukowanie kosztów zużycia energii cieplnej służącej do podgrzewania wody o prawie połowę (średnio o 45%). Kolektory słoneczne są także przyjazne dla środowiska. Umożliwiają redukcję emisji CO 2 pochodzącego z gospodarstw domowych (średnio o około 280 kg na rok). Ciepło z nasłonecznienia gromadzone jest w kolektorze, a następnie przekazywane do medium (woda wraz z środkami zapobiegającymi zamarzaniu) znajdującym się pod kolektorem. Medium transportowane jest do wężownicy zasobnika wody. W ten sposób ciepło jest przekazywane do systemu, podgrzewając wodę w zasobniku. Podgrzana woda jest doprowadzana poprzez wymiennik ciepła do obiektu mieszkalnego, gdzie może zostać wykorzystana do użytku domowego. ezawaryjna praca kolektora słonecznego zapewnia jego długoletnią eksploatację. Po dziesięciu latach eksploatacji może być konieczna wymiana pompy. Przepływ na wyjściu z kolektora słonecznego nie ulega zauważalnemu zmniejszeniu. 2

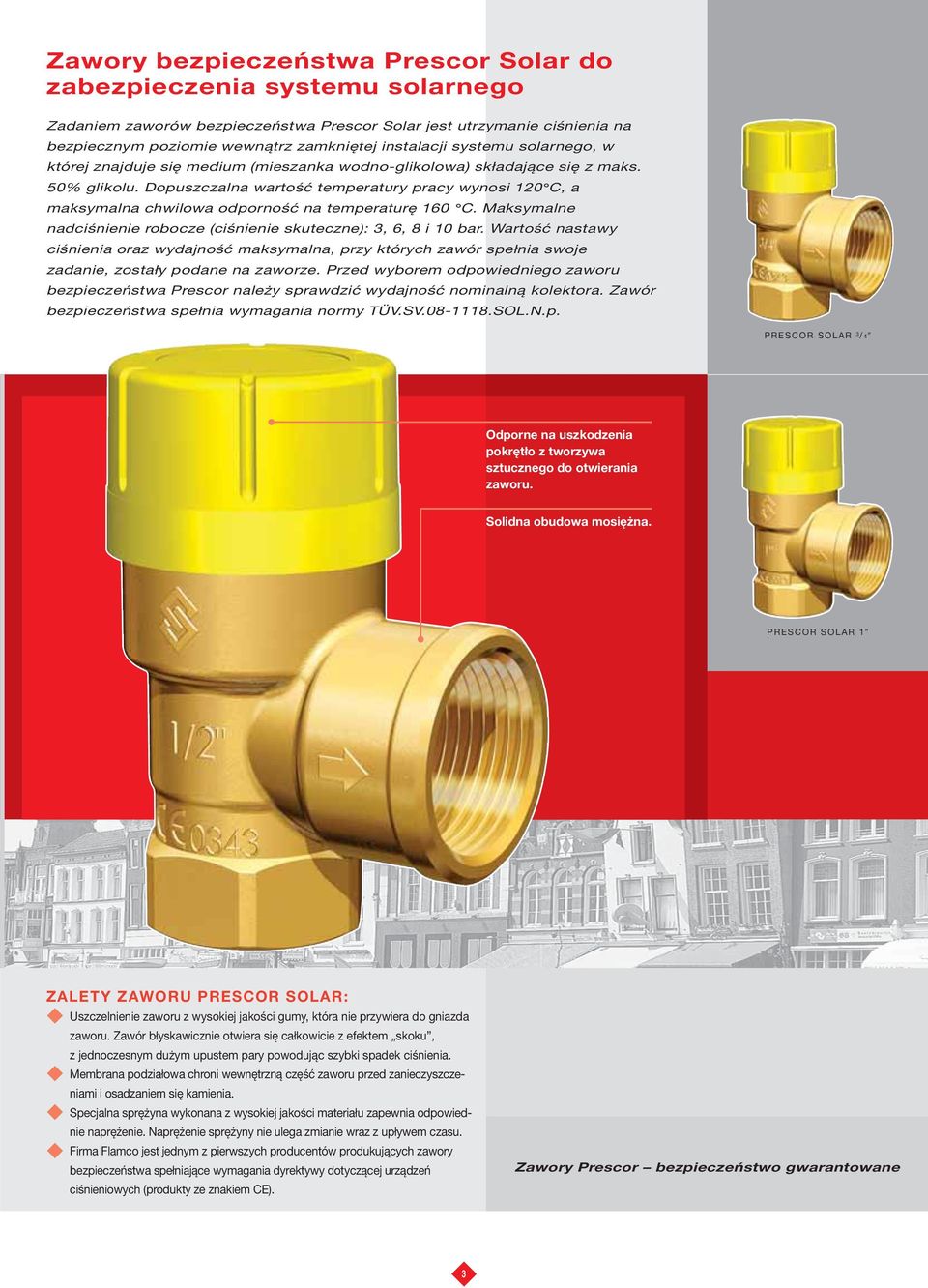

3 Zawory bezpieczeństwa Prescor Solar do zabezpieczenia systemu solarnego Zadaniem zaworów bezpieczeństwa Prescor Solar jest utrzymanie ciśnienia na bezpiecznym poziomie wewnątrz zamkniętej instalacji systemu solarnego, w której znajduje się medium (mieszanka wodno-glikolowa) składające się z maks. 50% glikolu. Dopuszczalna wartość temperatury pracy wynosi 120 C, a maksymalna chwilowa odporność na temperaturę 160 C. Maksymalne nadciśnienie robocze (ciśnienie skuteczne): 3, 6, 8 i 10 bar. Wartość nastawy ciśnienia oraz wydajność maksymalna, przy których zawór spełnia swoje zadanie, zostały podane na zaworze. Przed wyborem odpowiedniego zaworu bezpieczeństwa Prescor należy sprawdzić wydajność nominalną kolektora. Zawór bezpieczeństwa spełnia wymagania normy TÜV.SV SOL.N.p. PRESCOR SOLR 3 / 4 Odporne na uszkodzenia pokrętło z tworzywa sztucznego do otwierania zaworu. Solidna obudowa mosiężna. PRESCOR SOLR 1 ZLETY ZWORU PRESCOR SOLR: Uszczelnienie zaworu z wysokiej jakości gumy, która nie przywiera do gniazda zaworu. Zawór błyskawicznie otwiera się całkowicie z efektem skoku, z jednoczesnym dużym upustem pary powodując szybki spadek ciśnienia. Membrana podziałowa chroni wewnętrzną część zaworu przed zanieczyszczeniami i osadzaniem się kamienia. Specjalna sprężyna wykonana z wysokiej jakości materiału zapewnia odpowiednie naprężenie. Naprężenie sprężyny nie ulega zmianie wraz z upływem czasu. Firma Flamco jest jednym z pierwszych producentów produkujących zawory bezpieczeństwa spełniające wymagania dyrektywy dotyczącej urządzeń ciśnieniowych (produkty ze znakiem CE). Zawory Prescor bezpieczeństwo gwarantowane 3

4 Membranowe ciśnieniowe naczynia wzbiorcze Flexcon Solar do zamkniętych systemów solarnych Naczynia wzbiorcze Flexcon Solar są produkowane z wysokiej jakości stali oraz pokryte lakierem epoksydowym w celu zapewnienia odpowiedniej ochrony oraz bezawaryjnej pracy. Zarówno konstrukcja zawierająca pierścieniową klamrę zaciskową, jak i sprawność membrany, sprawdzona w warunkach testowych i w praktyce, zapewniają długą żywotność urządzenia, nawet w przypadku pracy pod dużym obciążeniem. Optymalny rozkład siły działającej na membranę oraz niezwykle niski współczynnik przepuszczalności membrany stanowią gwarancję długiej żywotności naczyń wzbiorczych Flexcon Solar. Wysoka jakość tych urządzeń wynika z 50-letniego doświadczenia firmy Flamco. Naczynia wzbiorcze Flexcon Solar są dostarczane w formie gotowej do montażu, układane w stosy w opakowaniach z uchwytami. Każde opakowanie zawiera instrukcję obsługi i montażu. Gwint przyłącza wody nie został pokryty powłoką w celu zapewnienia szczelnego połączenia. Ruchy membrany w górę i w dół chronią ją przed działanie sił rozciągających. Dzięki temu zostaje znacznie wydłużony okres eksploatacji urządzenia. Oryginalna konstrukcja klamry zaciskowej zapewnia ochronę membrany oraz obu części naczynia przed uszkodzeniem. Zawór powietrzny naczyń wzbiorczych Flexcon Solar o pojemności od 8 do 80 litrów został umieszczony w zagłębieniu naczynia i zabezpieczony przed uszkodzeniem przez pokrywę chroniącą przed kurzem oraz dodatkową pokrywę zabezpieczającą. Naczynia wzbiorcze Flexcon spełniają wymagania dyrektyw europejskich i posiadają znak CE. Potwierdzona zarówno w testach, jak i w praktyce wysoka jakość zastosowanej membrany zapewnia długą żywotność urządzenia. Tabele z typami i danymi technicznymi: strona 12. 4

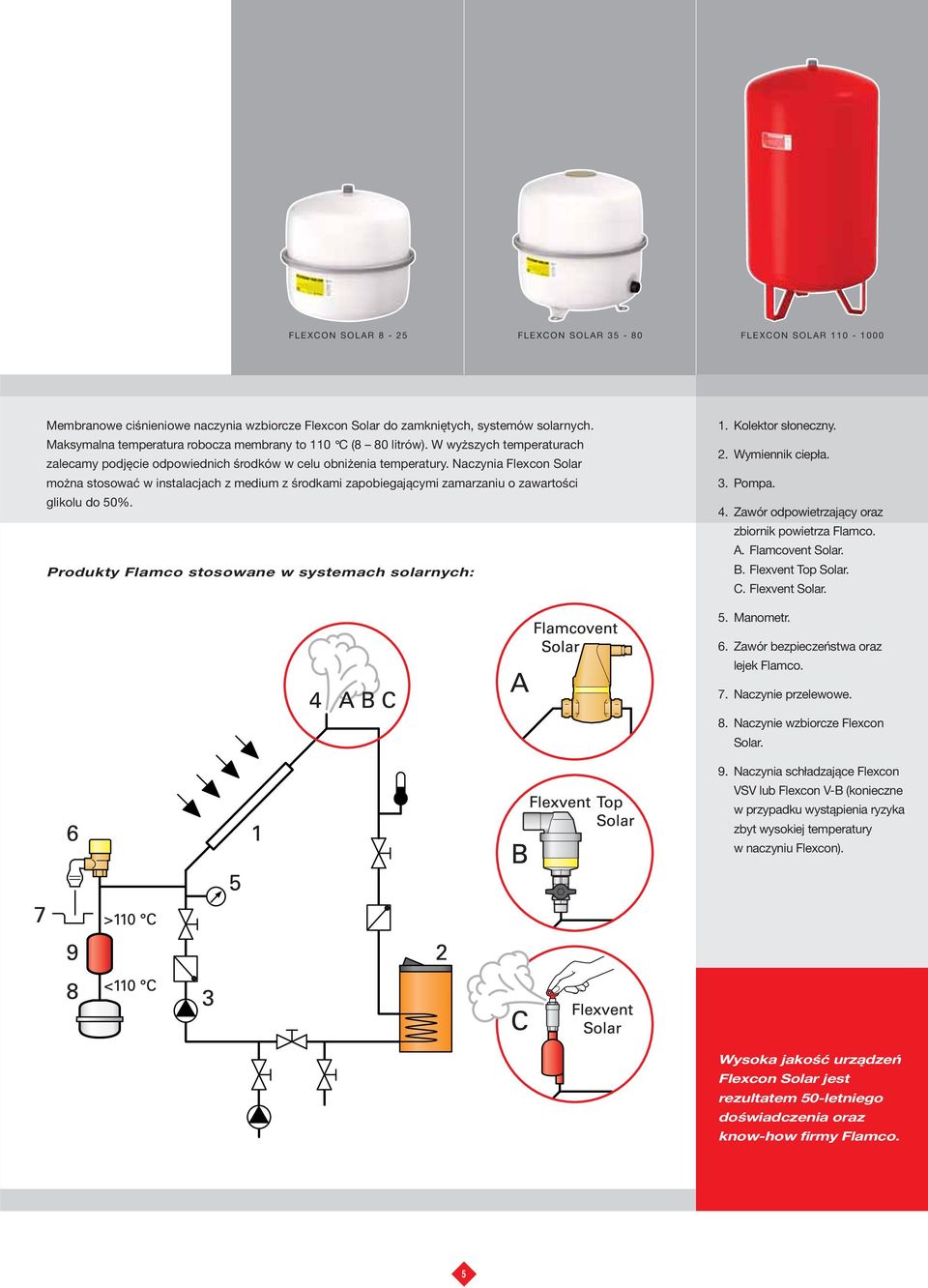

5 FLEXCON SOLR 8-25 FLEXCON SOLR FLEXCON SOLR Membranowe ciśnieniowe naczynia wzbiorcze Flexcon Solar do zamkniętych, systemów solarnych. Maksymalna temperatura robocza membrany to 110 C (8 80 litrów). W wyższych temperaturach zalecamy podjęcie odpowiednich środków w celu obniżenia temperatury. Naczynia Flexcon Solar można stosować w instalacjach z medium z środkami zapobiegającymi zamarzaniu o zawartości glikolu do 50%. Produkty Flamco stosowane w systemach solarnych: 1. Kolektor słoneczny. 2. Wymiennik ciepła. 3. Pompa. 4. Zawór odpowietrzający oraz zbiornik powietrza Flamco.. Flamcovent Solar.. Flexvent Top Solar. C. Flexvent Solar. 5. Manometr. 6. Zawór bezpieczeństwa oraz lejek Flamco. 7. Naczynie przelewowe. 8. Naczynie wzbiorcze Flexcon Solar. 9. Naczynia schładzające Flexcon VSV lub Flexcon V- (konieczne w przypadku wystąpienia ryzyka zbyt wysokiej temperatury w naczyniu Flexcon). Wysoka jakość urządzeń Flexcon Solar jest rezultatem 50-letniego doświadczenia oraz know-how firmy Flamco. 5

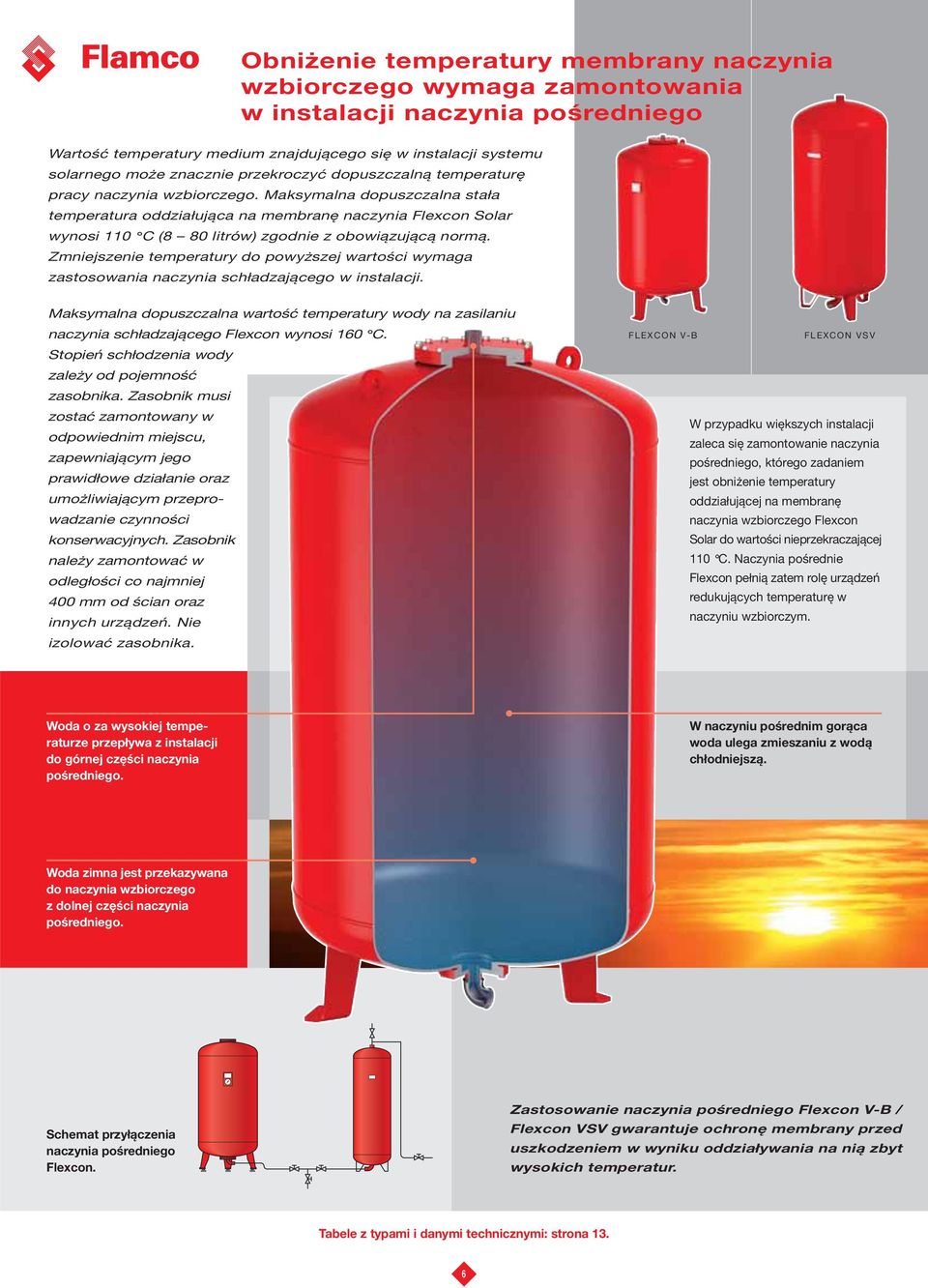

6 Obniżenie temperatury membrany naczynia wzbiorczego wymaga zamontowania w instalacji naczynia pośredniego Wartość temperatury medium znajdującego się w instalacji systemu solarnego może znacznie przekroczyć dopuszczalną temperaturę pracy naczynia wzbiorczego. Maksymalna dopuszczalna stała temperatura oddziałująca na membranę naczynia Flexcon Solar wynosi 110 C (8 80 litrów) zgodnie z obowiązującą normą. Zmniejszenie temperatury do powyższej wartości wymaga zastosowania naczynia schładzającego w instalacji. Maksymalna dopuszczalna wartość temperatury wody na zasilaniu naczynia schładzającego Flexcon wynosi 160 C. Stopień schłodzenia wody zależy od pojemność zasobnika. Zasobnik musi zostać zamontowany w odpowiednim miejscu, zapewniającym jego prawidłowe działanie oraz umożliwiającym przeprowadzanie czynności konserwacyjnych. Zasobnik należy zamontować w odległości co najmniej 400 mm od ścian oraz innych urządzeń. Nie izolować zasobnika. FLEXCON V- FLEXCON VSV W przypadku większych instalacji zaleca się zamontowanie naczynia pośredniego, którego zadaniem jest obniżenie temperatury oddziałującej na membranę naczynia wzbiorczego Flexcon Solar do wartości nieprzekraczającej 110 C. Naczynia pośrednie Flexcon pełnią zatem rolę urządzeń redukujących temperaturę w naczyniu wzbiorczym. Woda o za wysokiej temperaturze przepływa z instalacji do górnej części naczynia pośredniego. W naczyniu pośrednim gorąca woda ulega zmieszaniu z wodą chłodniejszą. Woda zimna jest przekazywana do naczynia wzbiorczego z dolnej części naczynia pośredniego. Schemat przyłączenia naczynia pośredniego Flexcon. Zastosowanie naczynia pośredniego Flexcon V- / Flexcon VSV gwarantuje ochronę membrany przed uszkodzeniem w wyniku oddziaływania na nią zbyt wysokich temperatur. Tabele z typami i danymi technicznymi: strona 13. 6

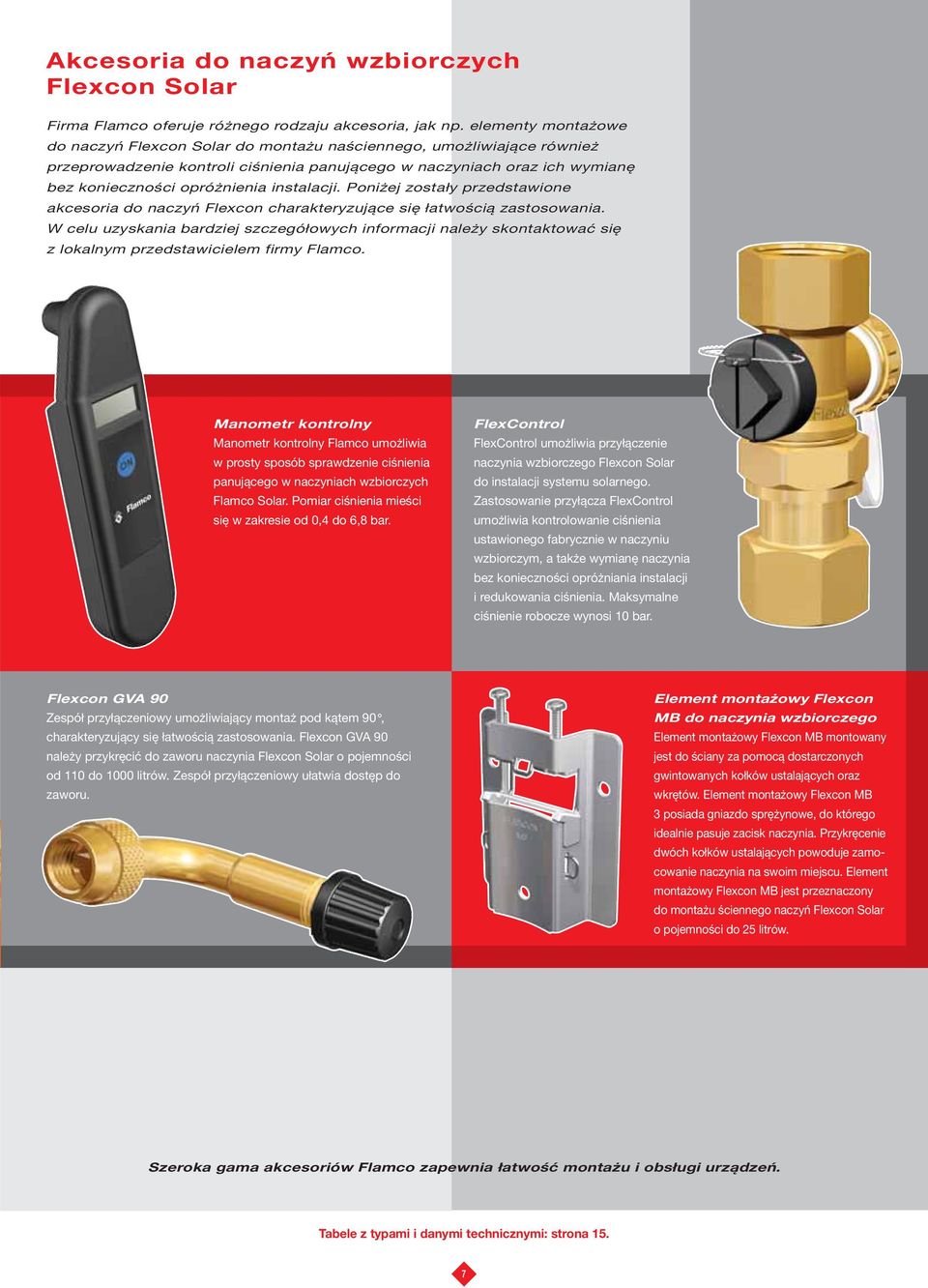

7 kcesoria do naczyń wzbiorczych Flexcon Solar Firma Flamco oferuje różnego rodzaju akcesoria, jak np. elementy montażowe do naczyń Flexcon Solar do montażu naściennego, umożliwiające również przeprowadzenie kontroli ciśnienia panującego w naczyniach oraz ich wymianę bez konieczności opróżnienia instalacji. Poniżej zostały przedstawione akcesoria do naczyń Flexcon charakteryzujące się łatwością zastosowania. W celu uzyskania bardziej szczegółowych informacji należy skontaktować się z lokalnym przedstawicielem firmy Flamco. Manometr kontrolny Manometr kontrolny Flamco umożliwia w prosty sposób sprawdzenie ciśnienia panującego w naczyniach wzbiorczych Flamco Solar. Pomiar ciśnienia mieści się w zakresie od 0,4 do 6,8 bar. FlexControl FlexControl umożliwia przyłączenie naczynia wzbiorczego Flexcon Solar do instalacji systemu solarnego. Zastosowanie przyłącza FlexControl umożliwia kontrolowanie ciśnienia ustawionego fabrycznie w naczyniu wzbiorczym, a także wymianę naczynia bez konieczności opróżniania instalacji i redukowania ciśnienia. Maksymalne ciśnienie robocze wynosi 10 bar. Flexcon GV 90 Zespół przyłączeniowy umożliwiający montaż pod kątem 90, charakteryzujący się łatwością zastosowania. Flexcon GV 90 należy przykręcić do zaworu naczynia Flexcon Solar o pojemności od 110 do 1000 litrów. Zespół przyłączeniowy ułatwia dostęp do zaworu. Element montażowy Flexcon M do naczynia wzbiorczego Element montażowy Flexcon M montowany jest do ściany za pomocą dostarczonych gwintowanych kołków ustalających oraz wkrętów. Element montażowy Flexcon M 3 posiada gniazdo sprężynowe, do którego idealnie pasuje zacisk naczynia. Przykręcenie dwóch kołków ustalających powoduje zamocowanie naczynia na swoim miejscu. Element montażowy Flexcon M jest przeznaczony do montażu ściennego naczyń Flexcon Solar o pojemności do 25 litrów. Szeroka gama akcesoriów Flamco zapewnia łatwość montażu i obsługi urządzeń. Tabele z typami i danymi technicznymi: strona 15. 7

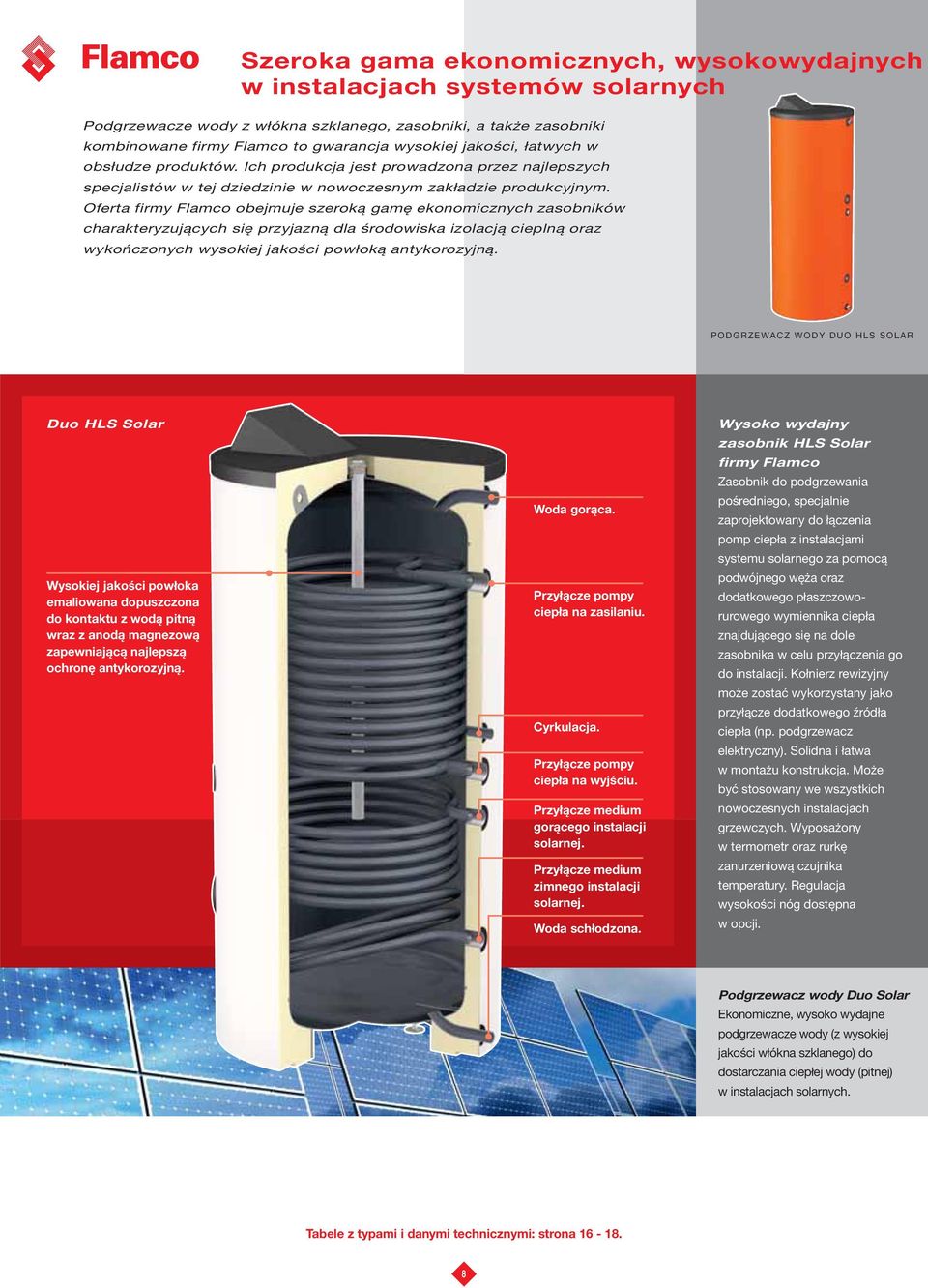

8 Szeroka gama ekonomicznych, wysokowydajnych w instalacjach systemów solarnych Podgrzewacze wody z włókna szklanego, zasobniki, a także zasobniki kombinowane firmy Flamco to gwarancja wysokiej jakości, łatwych w obsłudze produktów. Ich produkcja jest prowadzona przez najlepszych specjalistów w tej dziedzinie w nowoczesnym zakładzie produkcyjnym. Oferta firmy Flamco obejmuje szeroką gamę ekonomicznych zasobników charakteryzujących się przyjazną dla środowiska izolacją cieplną oraz wykończonych wysokiej jakości powłoką antykorozyjną. PODGRZEWCZ WODY DUO LS SOLR Duo LS Solar Wysokiej jakości powłoka emaliowana dopuszczona do kontaktu z wodą pitną wraz z anodą magnezową zapewniającą najlepszą ochronę antykorozyjną. Woda gorąca. Przyłącze pompy ciepła na zasilaniu. Cyrkulacja. Przyłącze pompy ciepła na wyjściu. Przyłącze medium gorącego instalacji solarnej. Przyłącze medium zimnego instalacji solarnej. Woda schłodzona. Wysoko wydajny zasobnik LS Solar firmy Flamco Zasobnik do podgrzewania pośredniego, specjalnie zaprojektowany do łączenia pomp ciepła z instalacjami systemu solarnego za pomocą podwójnego węża oraz dodatkowego płaszczoworurowego wymiennika ciepła znajdującego się na dole zasobnika w celu przyłączenia go do instalacji. Kołnierz rewizyjny może zostać wykorzystany jako przyłącze dodatkowego źródła ciepła (np. podgrzewacz elektryczny). Solidna i łatwa w montażu konstrukcja. Może być stosowany we wszystkich nowoczesnych instalacjach grzewczych. Wyposażony w termometr oraz rurkę zanurzeniową czujnika temperatury. Regulacja wysokości nóg dostępna w opcji. Podgrzewacz wody Duo Solar Ekonomiczne, wysoko wydajne podgrzewacze wody (z wysokiej jakości włókna szklanego) do dostarczania ciepłej wody (pitnej) w instalacjach solarnych. Tabele z typami i danymi technicznymi: strona

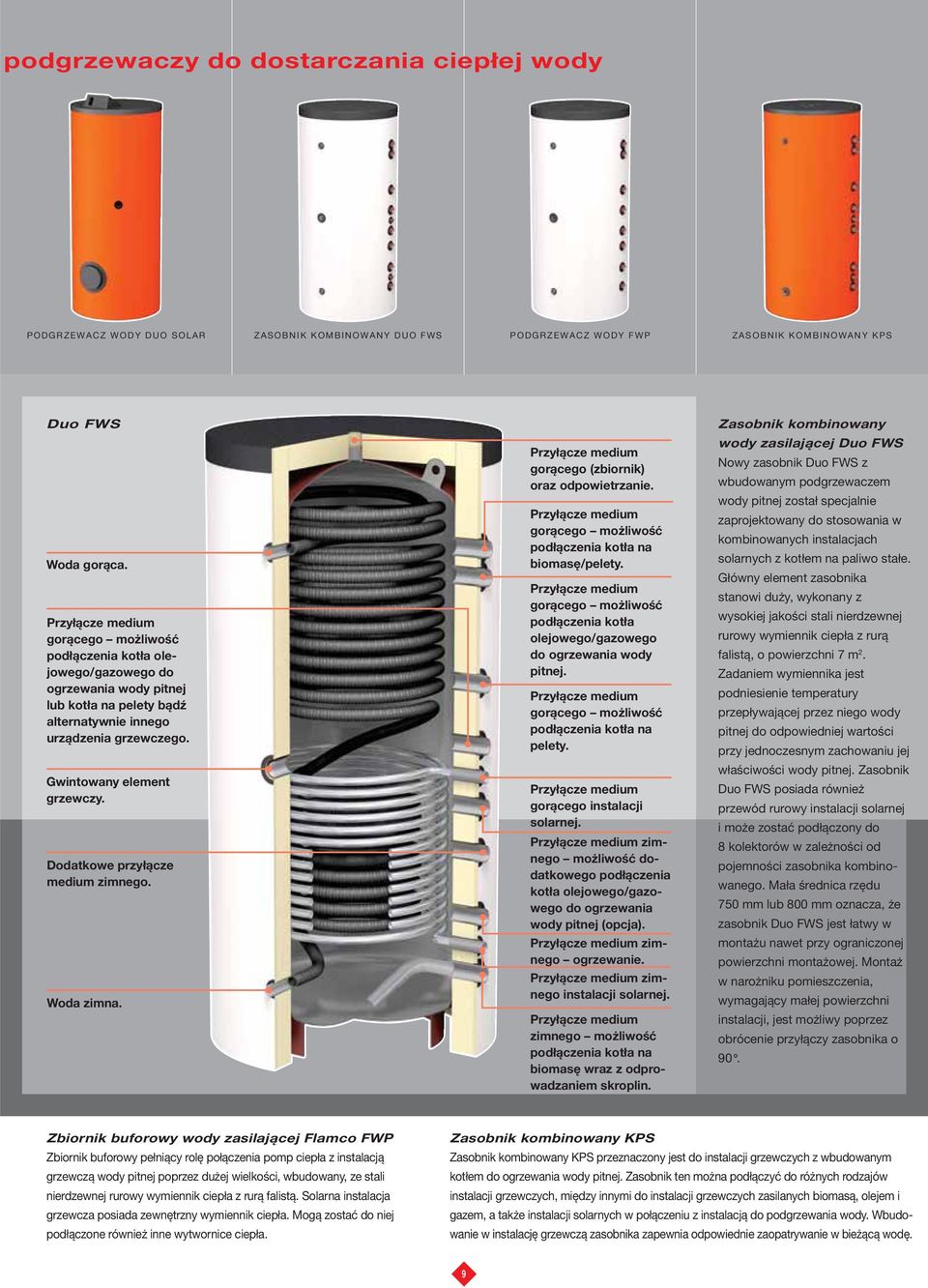

9 podgrzewaczy do dostarczania ciepłej wody PODGRZEWCZ WODY DUO SOLR ZSONIK KOMINOWNY DUO FWS PODGRZEWCZ WODY FWP ZSONIK KOMINOWNY KPS Duo FWS Zasobnik kombinowany Woda gorąca. Przyłącze medium gorącego możliwość podłączenia kotła olejowego/gazowego do ogrzewania wody pitnej lub kotła na pelety bądź alternatywnie innego urządzenia grzewczego. Przyłącze medium gorącego (zbiornik) oraz odpowietrzanie. Przyłącze medium gorącego możliwość podłączenia kotła na biomasę/pelety. Przyłącze medium gorącego możliwość podłączenia kotła olejowego/gazowego do ogrzewania wody pitnej. Przyłącze medium gorącego możliwość podłączenia kotła na pelety. wody zasilającej Duo FWS Nowy zasobnik Duo FWS z wbudowanym podgrzewaczem wody pitnej został specjalnie zaprojektowany do stosowania w kombinowanych instalacjach solarnych z kotłem na paliwo stałe. Główny element zasobnika stanowi duży, wykonany z wysokiej jakości stali nierdzewnej rurowy wymiennik ciepła z rurą falistą, o powierzchni 7 m 2. Zadaniem wymiennika jest podniesienie temperatury przepływającej przez niego wody pitnej do odpowiedniej wartości przy jednoczesnym zachowaniu jej Gwintowany element grzewczy. Dodatkowe przyłącze medium zimnego. Przyłącze medium gorącego instalacji solarnej. Przyłącze medium zimnego możliwość dodatkowego podłączenia kotła olejowego/gazowego do ogrzewania wody pitnej (opcja). właściwości wody pitnej. Zasobnik Duo FWS posiada również przewód rurowy instalacji solarnej i może zostać podłączony do 8 kolektorów w zależności od pojemności zasobnika kombinowanego. Mała średnica rzędu 750 mm lub 800 mm oznacza, że zasobnik Duo FWS jest łatwy w Woda zimna. Przyłącze medium zimnego ogrzewanie. Przyłącze medium zimnego instalacji solarnej. Przyłącze medium zimnego możliwość podłączenia kotła na biomasę wraz z odprowadzaniem skroplin. montażu nawet przy ograniczonej powierzchni montażowej. Montaż w narożniku pomieszczenia, wymagający małej powierzchni instalacji, jest możliwy poprzez obrócenie przyłączy zasobnika o 90. Zbiornik buforowy wody zasilającej Flamco FWP Zbiornik buforowy pełniący rolę połączenia pomp ciepła z instalacją grzewczą wody pitnej poprzez dużej wielkości, wbudowany, ze stali nierdzewnej rurowy wymiennik ciepła z rurą falistą. Solarna instalacja grzewcza posiada zewnętrzny wymiennik ciepła. Mogą zostać do niej podłączone również inne wytwornice ciepła. Zasobnik kombinowany KPS Zasobnik kombinowany KPS przeznaczony jest do instalacji grzewczych z wbudowanym kotłem do ogrzewania wody pitnej. Zasobnik ten można podłączyć do różnych rodzajów instalacji grzewczych, między innymi do instalacji grzewczych zasilanych biomasą, olejem i gazem, a także instalacji solarnych w połączeniu z instalacją do podgrzewania wody. Wbudowanie w instalację grzewczą zasobnika zapewnia odpowiednie zaopatrywanie w bieżącą wodę. 9

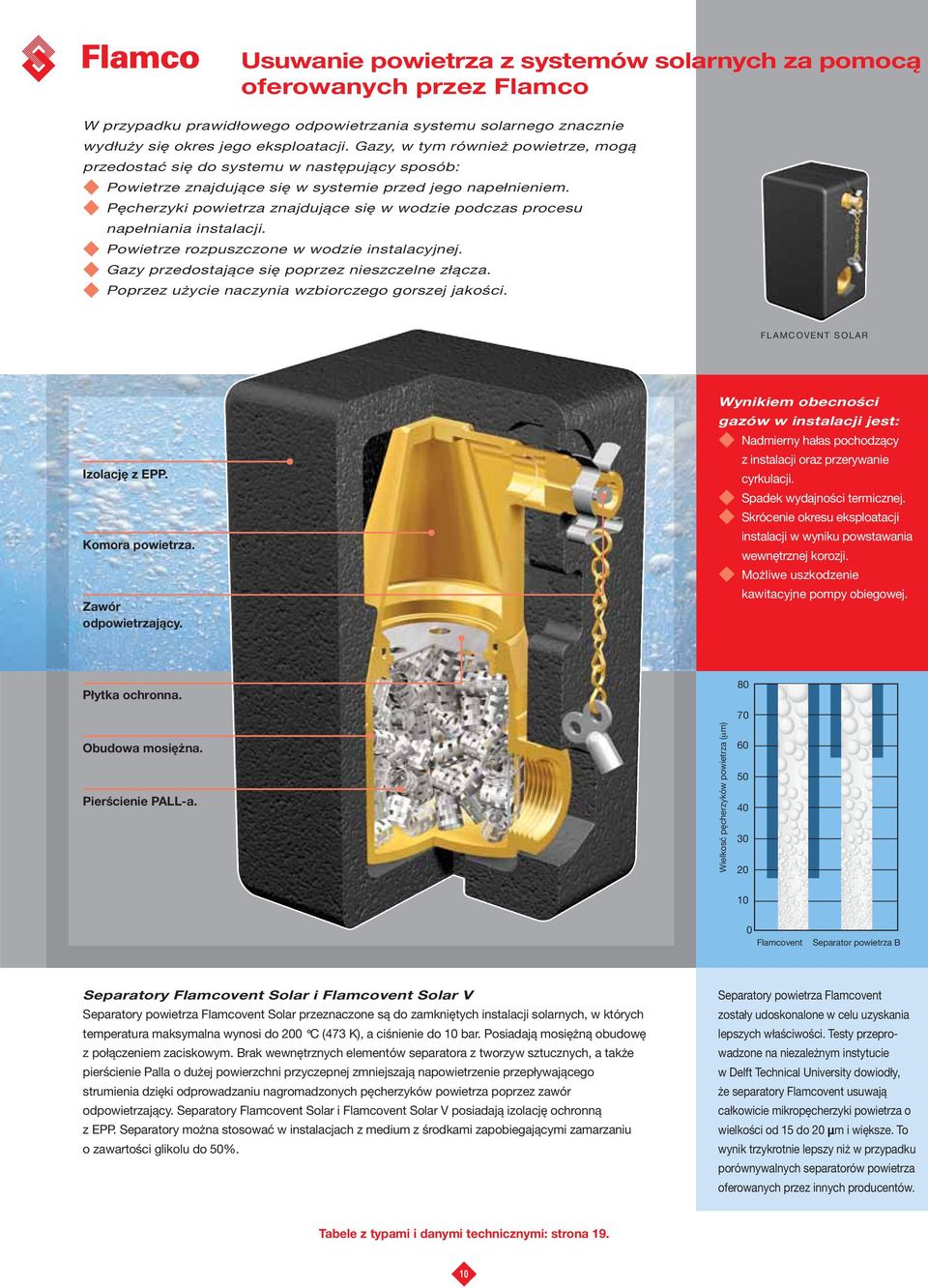

10 Usuwanie powietrza z systemów solarnych za pomocą oferowanych przez Flamco W przypadku prawidłowego odpowietrzania systemu solarnego znacznie wydłuży się okres jego eksploatacji. Gazy, w tym również powietrze, mogą przedostać się do systemu w następujący sposób: Powietrze znajdujące się w systemie przed jego napełnieniem. Pęcherzyki powietrza znajdujące się w wodzie podczas procesu napełniania instalacji. Powietrze rozpuszczone w wodzie instalacyjnej. Gazy przedostające się poprzez nieszczelne złącza. Poprzez użycie naczynia wzbiorczego gorszej jakości. FLMCOVENT SOLR Izolację z EPP. Komora powietrza. Zawór odpowietrzający. Wynikiem obecności gazów w instalacji jest: Nadmierny hałas pochodzący z instalacji oraz przerywanie cyrkulacji. Spadek wydajności termicznej. Skrócenie okresu eksploatacji instalacji w wyniku powstawania wewnętrznej korozji. Możliwe uszkodzenie kawitacyjne pompy obiegowej. Płytka ochronna. Obudowa mosiężna. Pierścienie PLL-a. Wielkosć pęcherzyków powietrza ( m) Flamcovent Separator powietrza Separatory Flamcovent Solar i Flamcovent Solar V Separatory powietrza Flamcovent Solar przeznaczone są do zamkniętych instalacji solarnych, w których temperatura maksymalna wynosi do 200 C (473 K), a ciśnienie do 10 bar. Posiadają mosiężną obudowę z połączeniem zaciskowym. rak wewnętrznych elementów separatora z tworzyw sztucznych, a także pierścienie Palla o dużej powierzchni przyczepnej zmniejszają napowietrzenie przepływającego strumienia dzięki odprowadzaniu nagromadzonych pęcherzyków powietrza poprzez zawór odpowietrzający. Separatory Flamcovent Solar i Flamcovent Solar V posiadają izolację ochronną z EPP. Separatory można stosować w instalacjach z medium z środkami zapobiegającymi zamarzaniu o zawartości glikolu do 50%. Separatory powietrza Flamcovent zostały udoskonalone w celu uzyskania lepszych właściwości. Testy przeprowadzone na niezależnym instytucie w Delft Technical University dowiodły, że separatory Flamcovent usuwają całkowicie mikropęcherzyki powietrza o wielkości od 15 do 20 µm i większe. To wynik trzykrotnie lepszy niż w przypadku porównywalnych separatorów powietrza oferowanych przez innych producentów. Tabele z typami i danymi technicznymi: strona

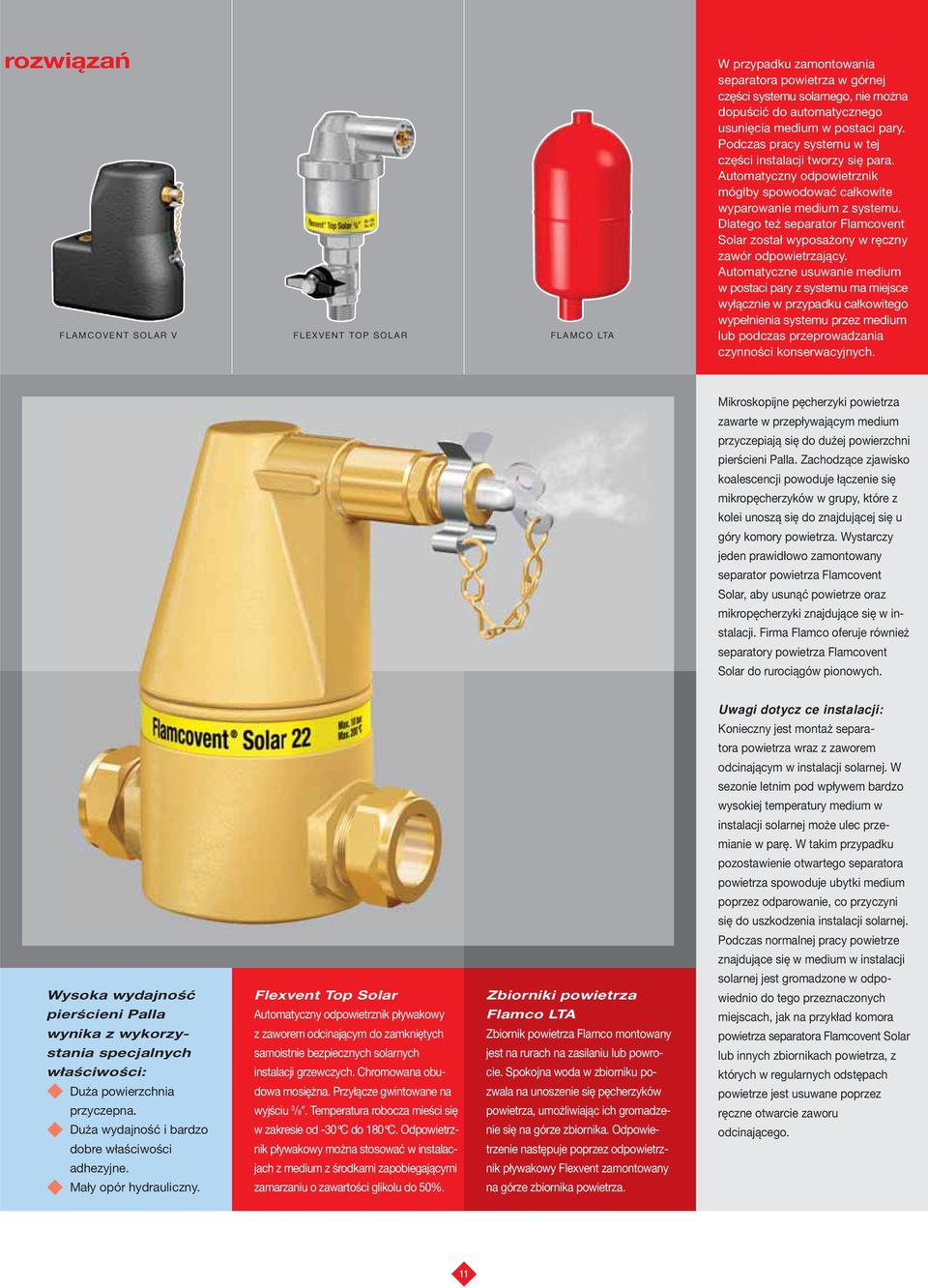

11 rozwiązań FLMCOVENT SOLR V FLEXVENT TOP SOLR FLMCO LT W przypadku zamontowania separatora powietrza w górnej części systemu solarnego, nie można dopuścić do automatycznego usunięcia medium w postaci pary. Podczas pracy systemu w tej części instalacji tworzy się para. utomatyczny odpowietrznik mógłby spowodować całkowite wyparowanie medium z systemu. Dlatego też separator Flamcovent Solar został wyposażony w ręczny zawór odpowietrzający. utomatyczne usuwanie medium w postaci pary z systemu ma miejsce wyłącznie w przypadku całkowitego wypełnienia systemu przez medium lub podczas przeprowadzania czynności konserwacyjnych. Mikroskopijne pęcherzyki powietrza zawarte w przepływającym medium przyczepiają się do dużej powierzchni pierścieni Palla. Zachodzące zjawisko koalescencji powoduje łączenie się mikropęcherzyków w grupy, które z kolei unoszą się do znajdującej się u góry komory powietrza. Wystarczy jeden prawidłowo zamontowany separator powietrza Flamcovent Solar, aby usunąć powietrze oraz mikropęcherzyki znajdujące się w instalacji. Firma Flamco oferuje również separatory powietrza Flamcovent Solar do rurociągów pionowych. Uwagi dotycz ce instalacji: Konieczny jest montaż separatora powietrza wraz z zaworem odcinającym w instalacji solarnej. W sezonie letnim pod wpływem bardzo wysokiej temperatury medium w instalacji solarnej może ulec przemianie w parę. W takim przypadku pozostawienie otwartego separatora powietrza spowoduje ubytki medium poprzez odparowanie, co przyczyni się do uszkodzenia instalacji solarnej. Podczas normalnej pracy powietrze znajdujące się w medium w instalacji Wysoka wydajność pierścieni Palla wynika z wykorzystania specjalnych właściwości: Duża powierzchnia przyczepna. Duża wydajność i bardzo dobre właściwości adhezyjne. Mały opór hydrauliczny. Flexvent Top Solar utomatyczny odpowietrznik pływakowy z zaworem odcinającym do zamkniętych samoistnie bezpiecznych solarnych instalacji grzewczych. Chromowana obudowa mosiężna. Przyłącze gwintowane na wyjściu 3 /8. Temperatura robocza mieści się w zakresie od -30 C do 180 C. Odpowietrznik pływakowy można stosować w instalacjach z medium z środkami zapobiegającymi zamarzaniu o zawartości glikolu do 50%. Zbiorniki powietrza Flamco LT Zbiornik powietrza Flamco montowany jest na rurach na zasilaniu lub powrocie. Spokojna woda w zbiorniku pozwala na unoszenie się pęcherzyków powietrza, umożliwiając ich gromadzenie się na górze zbiornika. Odpowietrzenie następuje poprzez odpowietrznik pływakowy Flexvent zamontowany na górze zbiornika powietrza. solarnej jest gromadzone w odpowiednio do tego przeznaczonych miejscach, jak na przykład komora powietrza separatora Flamcovent Solar lub innych zbiornikach powietrza, z których w regularnych odstępach powietrze jest usuwane poprzez ręczne otwarcie zaworu odcinającego. 11

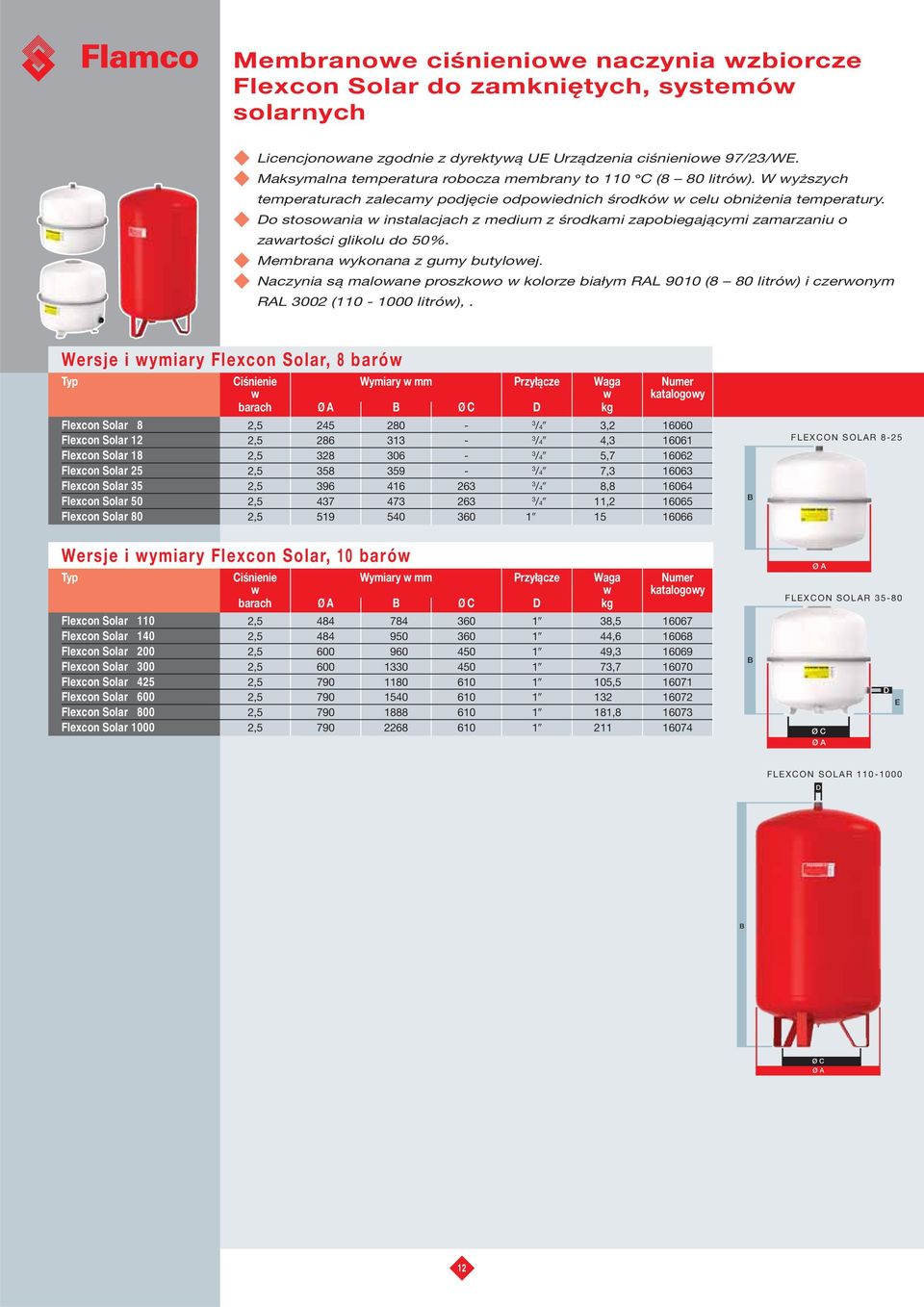

12 Membranowe ciśnieniowe naczynia wzbiorcze Flexcon Solar do zamkniętych, systemów solarnych Licencjonowane zgodnie z dyrektywą UE Urządzenia ciśnieniowe 97/23/WE. Maksymalna temperatura robocza membrany to 110 C (8 80 litrów). W wyższych temperaturach zalecamy podjęcie odpowiednich środków w celu obniżenia temperatury. Do stosowania w instalacjach z medium z środkami zapobiegającymi zamarzaniu o zawartości glikolu do 50%. Membrana wykonana z gumy butylowej. Naczynia są malowane proszkowo w kolorze białym RL 9010 (8 80 litrów) i czerwonym RL 3002 ( litrów),. Wersje i wymiary Flexcon Solar, 8 barów Typ Ciśnienie Wymiary w mm Przyłącze Waga w w barach Ø Ø C D kg Wersje i wymiary Flexcon Solar, 10 barów Typ Ciśnienie Wymiary w mm Przyłącze Waga w w barach Ø Ø C D kg Numer katalogowy Flexcon Solar 8 2, /4 3, Flexcon Solar 12 2, /4 4, Flexcon Solar 18 2, /4 5, Flexcon Solar 25 2, /4 7, Flexcon Solar 35 2, /4 8, Flexcon Solar 50 2, /4 11, Flexcon Solar 80 2, Numer katalogowy Flexcon Solar 110 2, , Flexcon Solar 140 2, , Flexcon Solar 200 2, , Flexcon Solar 300 2, , Flexcon Solar 425 2, , Flexcon Solar 600 2, Flexcon Solar 800 2, , Flexcon Solar , FLEXCON SOLR 8-25 Ø FLEXCON SOLR D E Ø C Ø FLEXCON SOLR

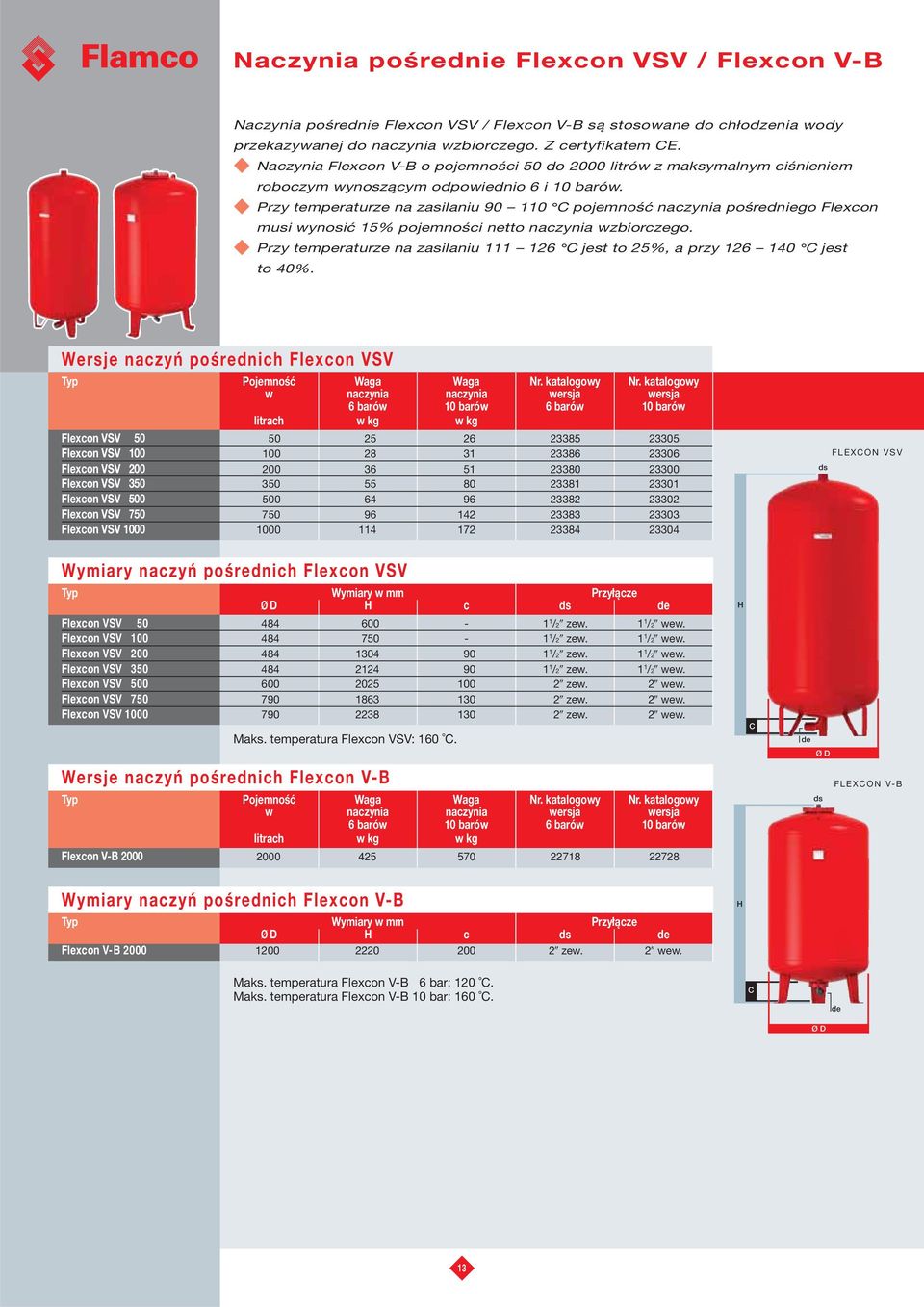

13 Naczynia pośrednie Flexcon VSV / Flexcon V- Naczynia pośrednie Flexcon VSV / Flexcon V- są stosowane do chłodzenia wody przekazywanej do naczynia wzbiorczego. Z certyfikatem CE. Naczynia Flexcon V- o pojemności 50 do 2000 litrów z maksymalnym ciśnieniem roboczym wynoszącym odpowiednio 6 i 10 barów. Przy temperaturze na zasilaniu C pojemność naczynia pośredniego Flexcon musi wynosić 15% pojemności netto naczynia wzbiorczego. Przy temperaturze na zasilaniu C jest to 25%, a przy C jest to 40%. Wersje naczyń pośrednich Flexcon VSV Typ Wymiary naczyń pośrednich Flexcon VSV Typ Wymiary w mm Przyłącze Ø D c ds de Flexcon VSV /2 zew. 1 1 /2 wew. Flexcon VSV /2 zew. 1 1 /2 wew. Flexcon VSV /2 zew. 1 1 /2 wew. Flexcon VSV /2 zew. 1 1 /2 wew. Flexcon VSV zew. 2 wew. Flexcon VSV zew. 2 wew. Flexcon VSV zew. 2 wew. Wersje naczyń pośrednich Flexcon V- Typ Pojemność w Pojemność w Waga naczynia 6 barów Waga naczynia 6 barów Wymiary naczyń pośrednich Flexcon V- Waga naczynia 10 barów litrach w kg w kg Waga naczynia 10 barów litrach w kg w kg Nr. katalogowy wersja 6 barów Nr. katalogowy wersja 6 barów Nr. katalogowy wersja 10 barów Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Maks. temperatura Flexcon VSV: 160 C. Nr. katalogowy wersja 10 barów Flexcon V Typ Wymiary w mm Przyłącze Ø D c ds de Flexcon V zew. 2 wew. FLEXCON VSV FLEXCON V- Maks. temperatura Flexcon V- 6 bar: 120 C. Maks. temperatura Flexcon V- 10 bar: 160 C. 13

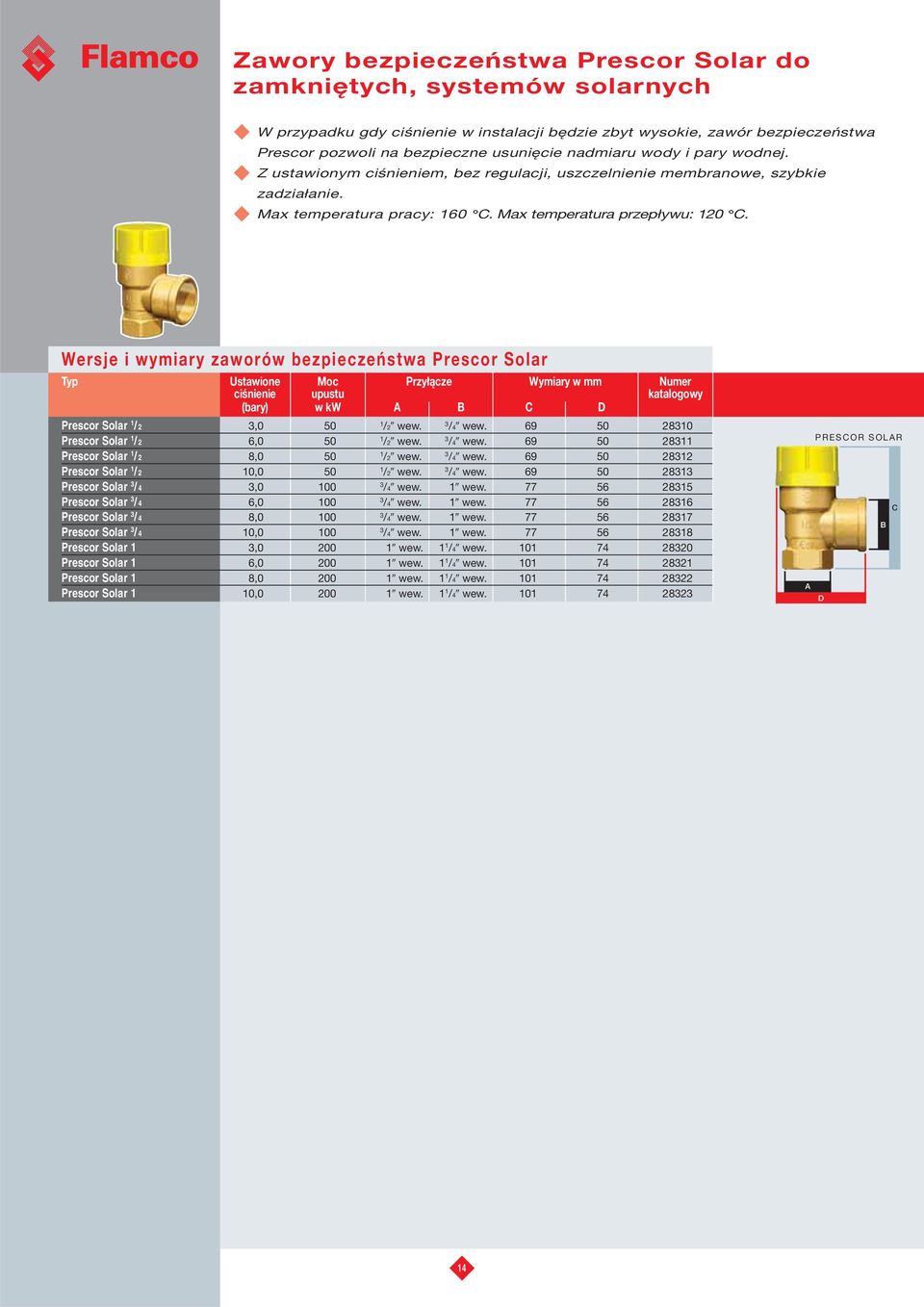

14 Zawory bezpieczeństwa Prescor Solar do zamkniętych, systemów solarnych W przypadku gdy ciśnienie w instalacji będzie zbyt wysokie, zawór bezpieczeństwa Prescor pozwoli na bezpieczne usunięcie nadmiaru wody i pary wodnej. Z ustawionym ciśnieniem, bez regulacji, uszczelnienie membranowe, szybkie zadziałanie. Max temperatura pracy: 160 C. Max temperatura przepływu: 120 C. Wersje i wymiary zaworów bezpieczeństwa Prescor Solar Typ Ustawione ciśnienie Moc upustu Przyłącze Wymiary w mm Numer katalogowy (bary) w kw C D Prescor Solar 1 /2 3, /2 wew. 3 /4 wew Prescor Solar 1 /2 6, /2 wew. 3 /4 wew Prescor Solar 1 /2 8, /2 wew. 3 /4 wew Prescor Solar 1 /2 10, /2 wew. 3 /4 wew Prescor Solar 3 /4 3, /4 wew. 1 wew Prescor Solar 3 /4 6, /4 wew. 1 wew Prescor Solar 3 /4 8, /4 wew. 1 wew Prescor Solar 3 /4 10, /4 wew. 1 wew Prescor Solar 1 3, wew. 1 1 /4 wew Prescor Solar 1 6, wew. 1 1 /4 wew Prescor Solar 1 8, wew. 1 1 /4 wew Prescor Solar 1 10, wew. 1 1 /4 wew PRESCOR SOLR C D 14

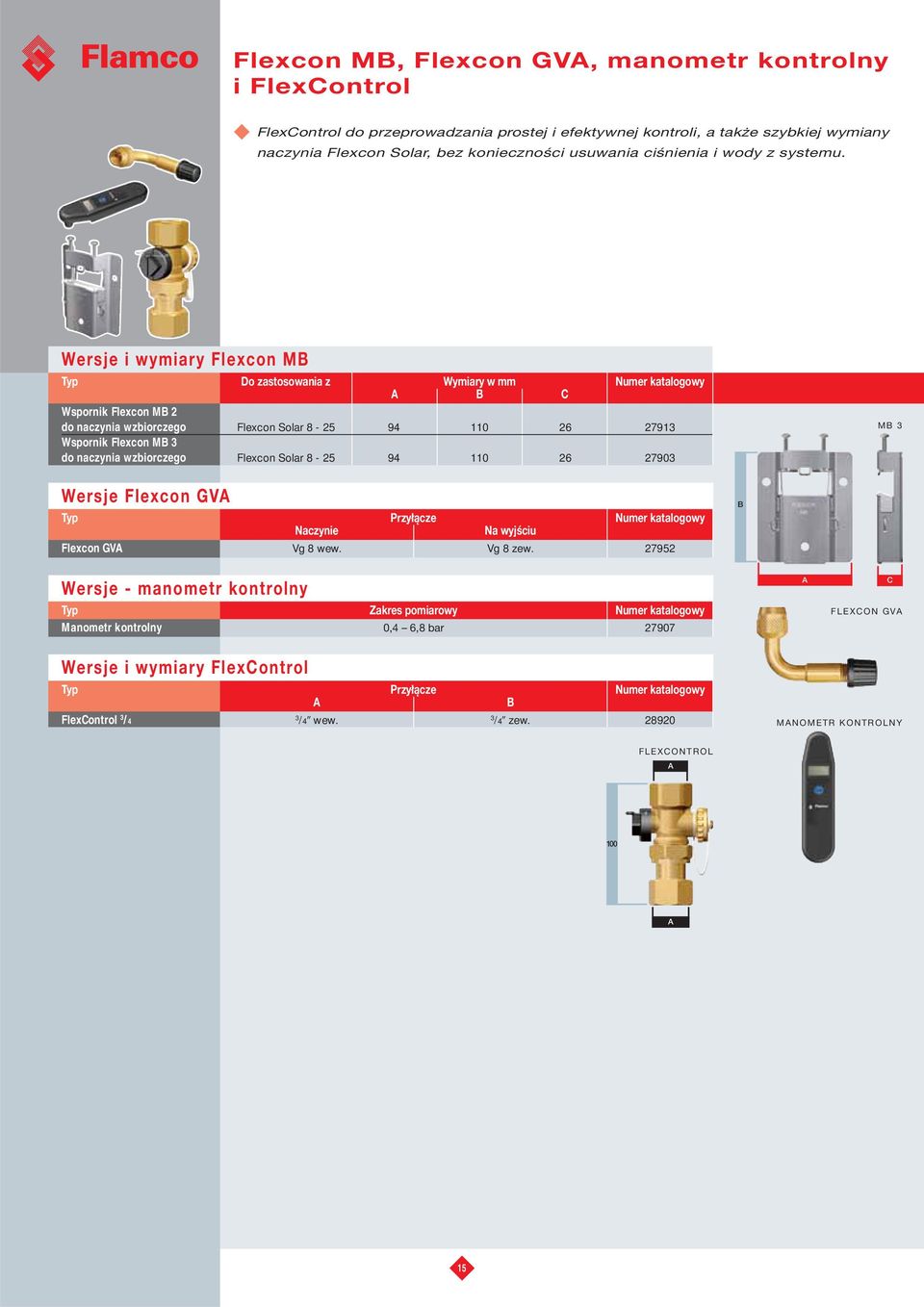

15 Flexcon M, Flexcon GV, manometr kontrolny i FlexControl FlexControl do przeprowadzania prostej i efektywnej kontroli, a także szybkiej wymiany naczynia Flexcon Solar, bez konieczności usuwania ciśnienia i wody z systemu. Wersje i wymiary Flexcon M Typ Do zastosowania z Wymiary w mm Numer katalogowy C Wspornik Flexcon M 2 do naczynia wzbiorczego Flexcon Solar Wspornik Flexcon M 3 do naczynia wzbiorczego Flexcon Solar M 3 Wersje Flexcon GV Typ Przyłącze Numer katalogowy Naczynie Na wyjściu Flexcon GV Vg 8 wew. Vg 8 zew Wersje - manometr kontrolny Typ Zakres pomiarowy Numer katalogowy Manometr kontrolny 0,4 6,8 bar C FLEXCON GV Wersje i wymiary FlexControl Typ Przyłącze Numer katalogowy FlexControl 3 /4 3 /4 wew. 3 /4 zew MNOMETR KONTROLNY FLEXCONTROL

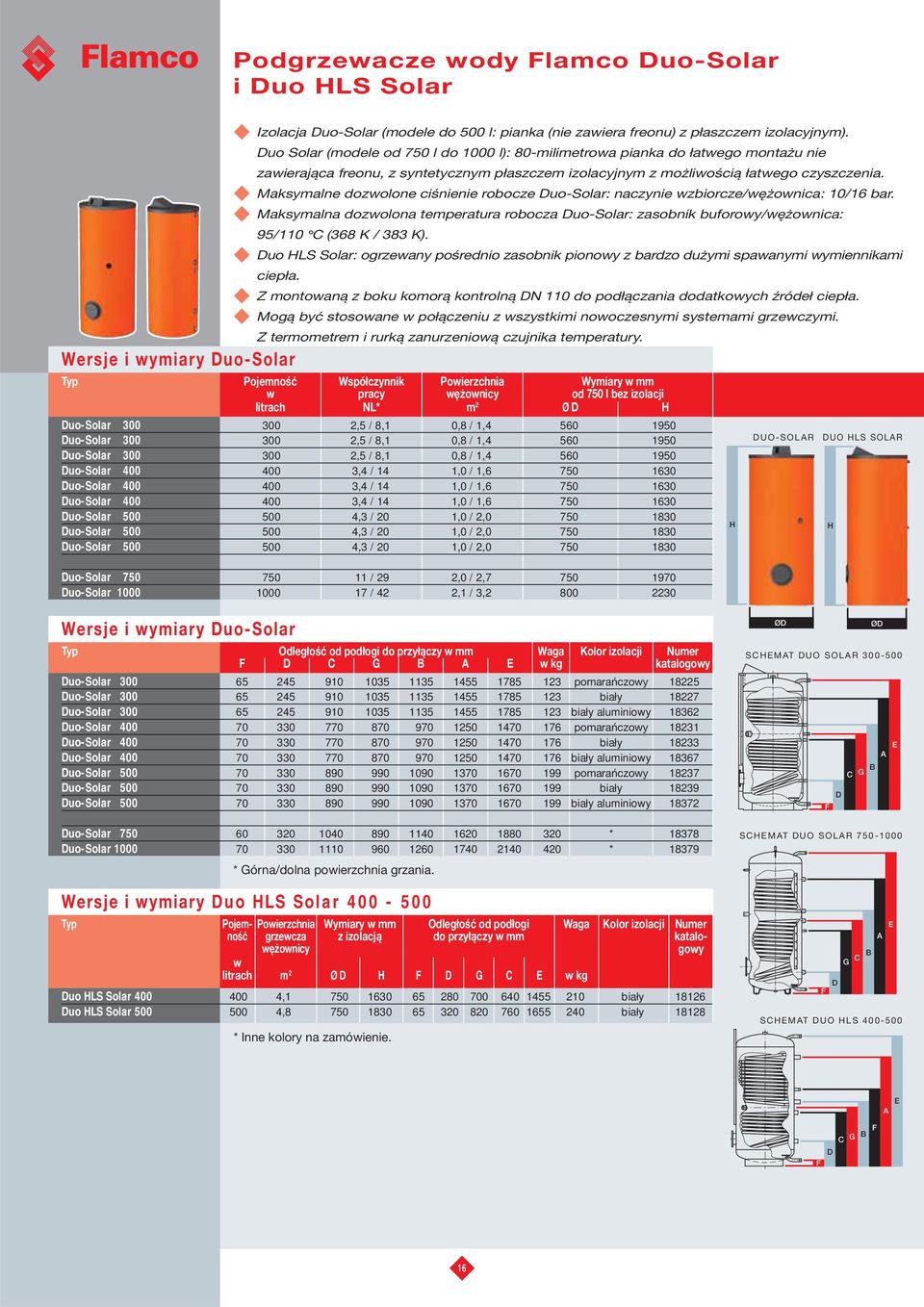

16 Podgrzewacze wody Flamco Duo-Solar i Duo LS Solar Wersje i wymiary Duo-Solar Izolacja Duo-Solar (modele do 500 l: pianka (nie zawiera freonu) z płaszczem izolacyjnym). Duo Solar (modele od 750 l do 1000 l): 80-milimetrowa pianka do łatwego montażu nie zawierająca freonu, z syntetycznym płaszczem izolacyjnym z możliwością łatwego czyszczenia. Maksymalne dozwolone ciśnienie robocze Duo-Solar: naczynie wzbiorcze/wężownica: 10/16 bar. Maksymalna dozwolona temperatura robocza Duo-Solar: zasobnik buforowy/wężownica: 95/110 C (368 K / 383 K). Duo LS Solar: ogrzewany pośrednio zasobnik pionowy z bardzo dużymi spawanymi wymiennikami ciepła. Z montowaną z boku komorą kontrolną DN 110 do podłączania dodatkowych źródeł ciepła. Mogą być stosowane w połączeniu z wszystkimi nowoczesnymi systemami grzewczymi. Z termometrem i rurką zanurzeniową czujnika temperatury. Typ Pojemność w Współczynnik pracy Powierzchnia wężownicy Wymiary w mm od 750 l bez izolacji litrach NL* m 2 Ø D Duo-Solar ,5 / 8,1 0,8 / 1, Duo-Solar ,5 / 8,1 0,8 / 1, Duo-Solar ,5 / 8,1 0,8 / 1, Duo-Solar ,4 / 14 1,0 / 1, Duo-Solar ,4 / 14 1,0 / 1, Duo-Solar ,4 / 14 1,0 / 1, Duo-Solar ,3 / 20 1,0 / 2, Duo-Solar ,3 / 20 1,0 / 2, Duo-Solar ,3 / 20 1,0 / 2, Duo-Solar / 29 2,0 / 2, Duo-Solar / 42 2,1 / 3, DUO-SOLR DUO LS SOLR Wersje i wymiary Duo-Solar Typ Odległość od podłogi do przyłączy w mm Waga Kolor izolacji Numer F D C G E w kg katalogowy Duo-Solar pomarańczowy Duo-Solar biały Duo-Solar biały aluminiowy Duo-Solar pomarańczowy Duo-Solar biały Duo-Solar biały aluminiowy Duo-Solar pomarańczowy Duo-Solar biały Duo-Solar biały aluminiowy Duo-Solar * Duo-Solar * Wersje i wymiary Duo LS Solar Typ * Górna/dolna powierzchnia grzania. Pojemność Powierzchnia grzewcza wężownicy Wymiary w mm z izolacją Odległość od podłogi do przyłączy w mm w litrach m 2 Ø D F D G C E w kg Waga Kolor izolacji Numer katalogowy Duo LS Solar , biały Duo LS Solar , biały * Inne kolory na zamówienie. SCEMT DUO SOLR E C G D F SCEMT DUO SOLR E G C D F SCEMT DUO LS E C G F D F 16

17 Zasobniki kombinowane Flamco Duo FWS i FWP Duo FWS: buforowy zasobnik kombinowany. Służący do łączenia kilku rodzajów instalacji grzewczej, np. na biomasę, olej opałowy, gaz lub solarną. Posiada drugą wężownicę do wody grzewczej z instalacji solarnej. FWP może być podłączany do pompy ciepła w celu ogrzewania wody pitnej we wbudowanej spiralnej wężownicy żebrowanej ze stali nierdzewnej odpornej na korozję (powierzchnia grzewcza: 7 m²!). Wersje i wymiary Duo FWS Typ Pojemność Powierzchnia Powierzchnia grzewcza Wymiary w mm bez izolacji w grzewcza wężownicy kolektora solarnego litrach w m 2 w m 2 Ø D Duo FWS , Duo FWS , DUO FWS Wersje i wymiary Duo FWS Typ Odległość od podłogi do przyłączy w mm Waga Numer F D C G J E I K L M w kg katalogowy Duo FWS Duo FWS Wersje i wymiary FWP Typ Pojemność Powierzchnia grzewcza Wymiary w mm bez izolacji w wężownicy litrach w m 2 Ø D FWP FWP Wersje i wymiary FWP Typ Odległość od podłogi do przyłączy w mm Waga Numer F G J E I K L M w kg katalogowy FWP FWP SCEMT DUO FWS E C G J L F D SCEMT DUO FWS Izolacja z miękkiej pianki do Duo FWS i FWP Typ Numer katalogowy Duo FWS / FWP 750 izolacja z miękkiej pianki, 80 mm Duo FWS / FWP 750 izolacja z miękkiej pianki, 120 mm Duo FWS / FWP 1000 izolacja z miękkiej pianki, 80 mm Duo FWS / FWP 1000 izolacja z miękkiej pianki, 120 mm K M I SCEMT FWP SCEMT FWP DUO FWP E K J G F L M I 17

18 Flamco KPS KPS: maksymalne dozwolone ciśnienie robocze: zasobnik buforowy/zasobnik wody: 3/10 bar. KPS: maksymalne dozwolone ciśnienie robocze - wężownica: 10 bar. KPS: maksymalna dozwolona temperatura robocza: 95 C (368 K). Wersje i wymiary KPS Typ Pojemność w litrach Powierzchnia Wymiary w mm Razem Woda grzewcza wężownicy bez izolacji m 2 Ø D KPS 500/ KPS 750/ , KPS 1000/ , Wersje i wymiary KPS Typ Odległość od podłogi do przyłączy w mm Waga Numer F D C G E I J w kg katalogowy KPS 500/ KPS 750/ KPS 1000/ Standardowe kolory: pomarańczowy RL 2004 i biały RL Inne kolory na zamówienie. Należy wskazać żądany kolor izolacji. KPS SCEMT KPS 500 E I C G D F SCEMT KPS I E C G J F D 18

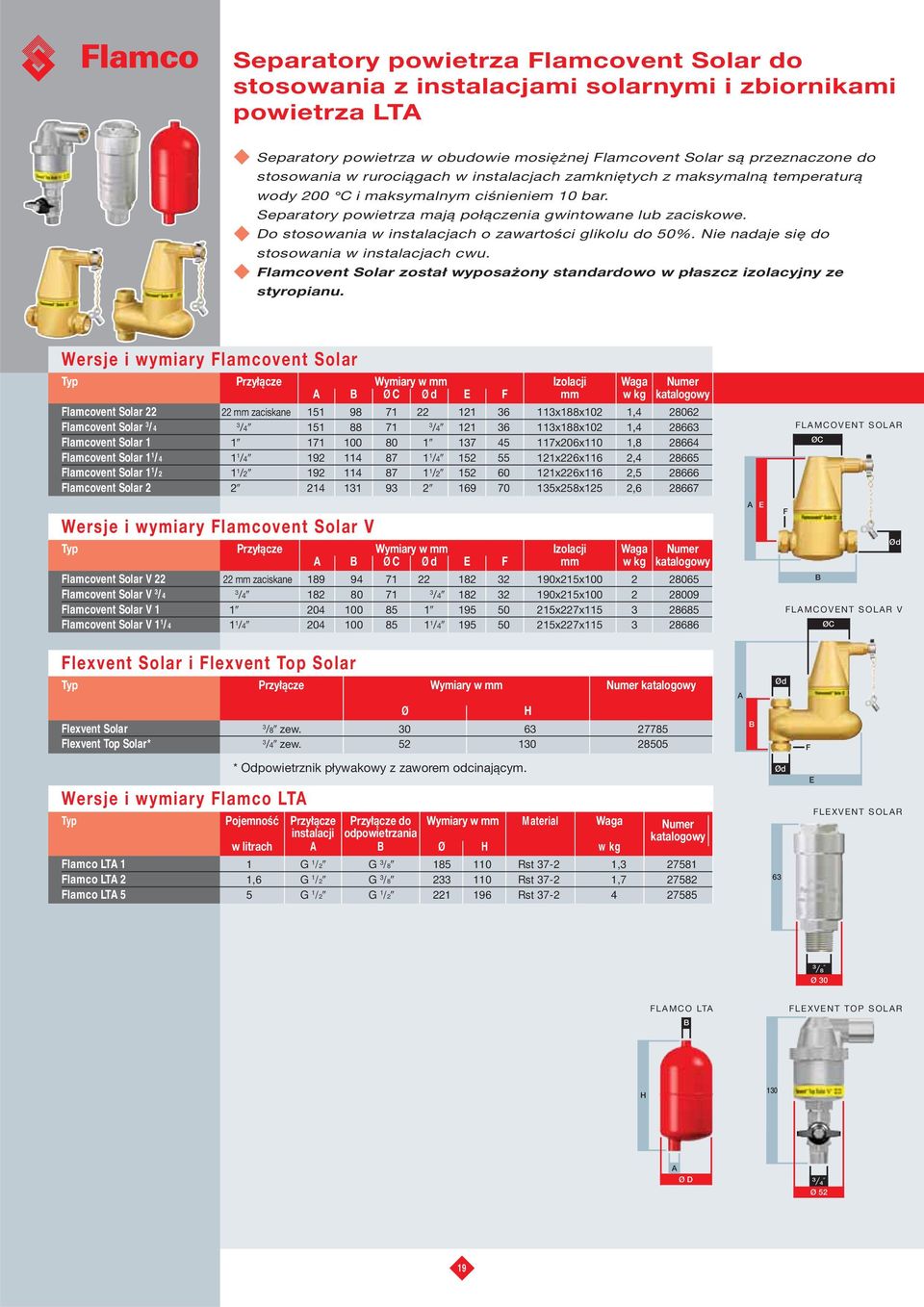

19 Separatory powietrza Flamcovent Solar do stosowania z instalacjami solarnymi i zbiornikami powietrza LT Separatory powietrza w obudowie mosiężnej Flamcovent Solar są przeznaczone do stosowania w rurociągach w instalacjach zamkniętych z maksymalną temperaturą wody 200 C i maksymalnym ciśnieniem 10 bar. Separatory powietrza mają połączenia gwintowane lub zaciskowe. Do stosowania w instalacjach o zawartości glikolu do 50%. Nie nadaje się do stosowania w instalacjach cwu. Flamcovent Solar został wyposażony standardowo w płaszcz izolacyjny ze styropianu. Wersje i wymiary Flamcovent Solar Typ Przyłącze Wymiary w mm Izolacji Waga Numer Ø C Ø d E F mm w kg katalogowy Flamcovent Solar mm zaciskane x188x102 1, Flamcovent Solar 3 /4 3 / / x188x102 1, Flamcovent Solar x206x110 1, Flamcovent Solar 1 1 /4 1 1 / / x226x116 2, Flamcovent Solar 1 1 /2 1 1 / / x226x116 2, Flamcovent Solar x258x125 2, Wersje i wymiary Flamcovent Solar V Typ Przyłącze Wymiary w mm Izolacji Waga Numer Ø C Ø d E F mm w kg katalogowy Flamcovent Solar V mm zaciskane x215x Flamcovent Solar V 3 /4 3 / / x215x Flamcovent Solar V x227x Flamcovent Solar V 1 1 /4 1 1 / / x227x E FLMCOVENT SOLR ØC F Ød FLMCOVENT SOLR V ØC Flexvent Solar i Flexvent Top Solar Typ Przyłącze Wymiary w mm Numer katalogowy Flexvent Solar 3 /8 zew Flexvent Top Solar* 3 /4 zew Ø Ød F Wersje i wymiary Flamco LT * Odpowietrznik pływakowy z zaworem odcinającym. Typ Pojemność Przyłącze Przyłącze do instalacji odpowietrzania Wymiary w mm Material Waga Numer katalogowy w litrach Ø w kg Flamco LT 1 1 G 1 /2 G 3 / Rst , Flamco LT 2 1,6 G 1 /2 G 3 / Rst , Flamco LT 5 5 G 1 /2 G 1 / Rst Ød 63 E FLEXVENT SOLR 3 /8 Ø 30 FLMCO LT FLEXVENT TOP SOLR 130 Ø D 3 /4 Ø 52 19

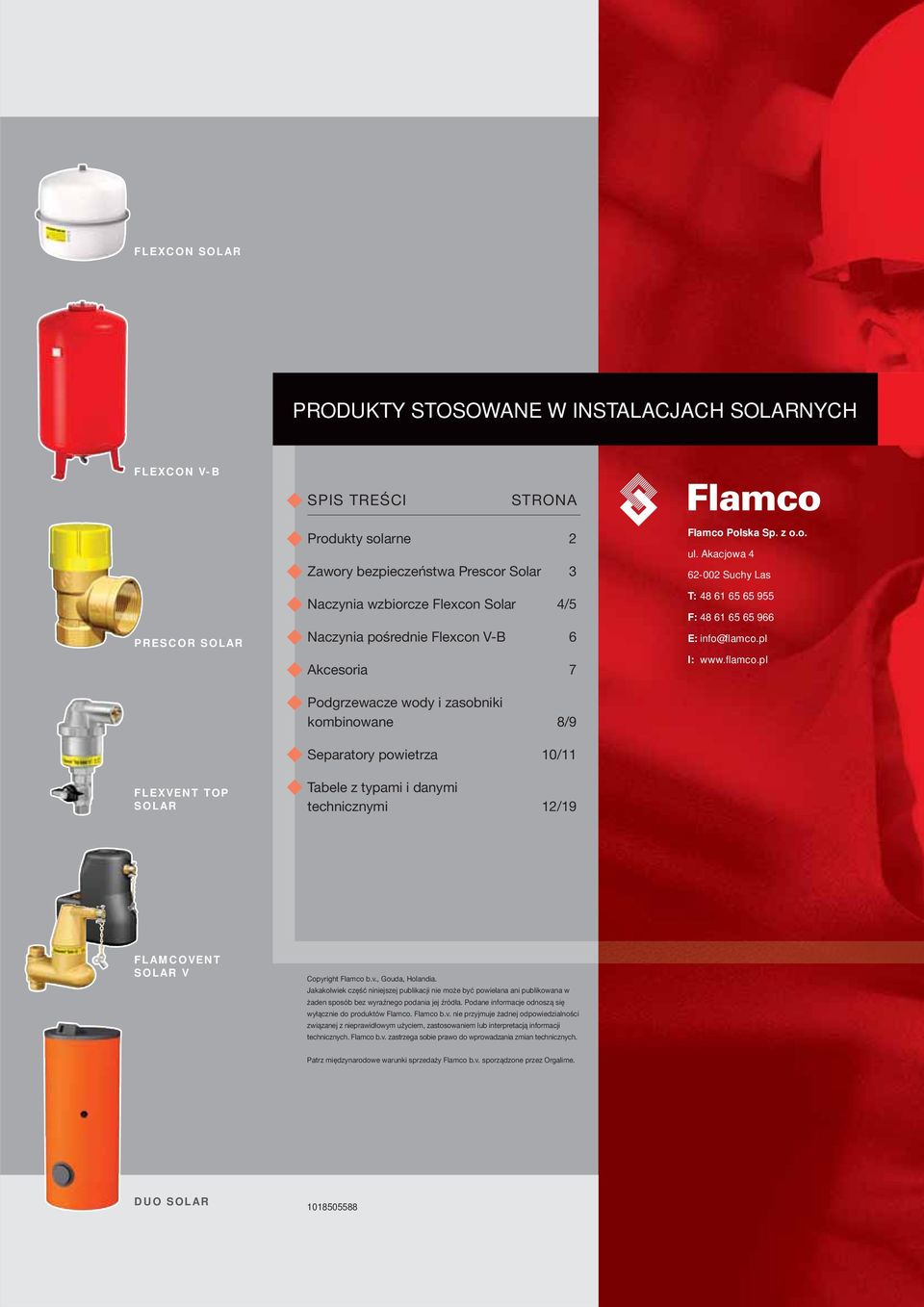

20 FLEXCON SOLR PRODUKTY STOSOWNE W INSTLCJC SOLRNYC FLEXCON V- SPIS TREŚCI STRON PRESCOR SOLR Produkty solarne 2 Zawory bezpieczeństwa Prescor Solar 3 Naczynia wzbiorcze Flexcon Solar 4/5 Naczynia pośrednie Flexcon V- 6 kcesoria 7 Podgrzewacze wody i zasobniki kombinowane 8/9 Flamco Polska Sp. z o.o. ul. kacjowa Suchy Las T: F: E: info@flamco.pl I: FLEXVENT TOP SOLR Separatory powietrza 10/11 Tabele z typami i danymi technicznymi 12/19 FLMCOVENT SOLR V Copyright Flamco b.v., Gouda, olandia. Jakakolwiek część niniejszej publikacji nie może być powielana ani publikowana w żaden sposób bez wyraźnego podania jej źródła. Podane informacje odnoszą się wyłącznie do produktów Flamco. Flamco b.v. nie przyjmuje żadnej odpowiedzialności związanej z nieprawidłowym użyciem, zastosowaniem lub interpretacją informacji technicznych. Flamco b.v. zastrzega sobie prawo do wprowadzania zmian technicznych. Patrz międzynarodowe warunki sprzedaży Flamco b.v. sporządzone przez Orgalime. DUO SOLR
