1 tech -1-

2 DEFRO-SP LUX instrukcja obsługi Deklaracja zgodności nr 38/2010 Firma TECH, z siedzibą w Wieprzu 1047A, Wieprz, deklaruje z pełną odpowiedzialnością, że produkowany przez nas termoregulator DEFRO-SP LUX 230V, 50Hz spełnia wymagania Rozporządzenia Ministra Gospodarki Pracy i Polityki Społecznej. (Dz.U. Nr 155, poz. 1089) z dnia 21 sierpnia 2007 r., wdrażającego postanowienia Dyrektywy Niskonapięciowej (LVD) 2006/95/WE z dnia r. Sterownik DEFRO-SP LUX przeszedł pozytywnie badania kompatybilności EMC przy podłączeniu optymalnych obciążeń. Do ocen zgodności zastosowano normy zharmonizowane PN-EN :2006. Paweł Jura, Janusz Master -2-

3 tech I. Zastosowanie Regulator pokojowy typu DEFRO-SP LUX przeznaczony jest do sterowania i kontroli temperatury centralnego ogrzewania, ciepłej wody użytkowej oraz zaworów mieszających (podłączonych do sterownika głównego) i temperatury pokojowej. Dodatkowo urządzenie wyposażone jest w tygodniowy program ogrzewania, blokadę rodzicielską, budzik oraz wyświetlanie aktualnych przebiegów temperatury kotła i pokojowej. Zastosowanie regulatora zapewnia wygodne sterowanie i kontrolę temperatury pokojowej, kotła, bojlera oraz zaworów wprost z mieszkania bez konieczności schodzenia do kotłowni. Czytelny duży wyświetlacz dotykowy pozwala na bardzo wygodną obsługę regulatora i modulację jego parametrów. Łatwy montaż na ścianie, estetyka urządzenia a także jego niewygórowana cena stanowią kolejne zalety regulatora. Regulator pokojowy DEFRO-SP LUX współpracuje ze sterownikami kotłów C.O. z automatycznym podawaniem paliwa typu DEFRO-AG, DEFRO-AG LUX, DEFRO-AG LUX PID oraz DEFRO-AM LUX. II. Zasada działania Opis panelu sterującego TEMPERATURA ZADANA W MIESZKANIU TEMPERATURA AKTUALNA W MIESZKANIU TEMPERATURA ZADANA C.O. TEMPERATURA PRZEBIEG TEMPERATURY POKOJOWEJ PRZEBIEG TEMPERATURY KOTŁA AKTYWNY TRYB PRACY AKTUALNA C.O. WEJŚCIE DO MENU DZIEŃ TYGODNIA, GODZINA - 3 -

4 DEFRO-SP LUX instrukcja obsługi Regulator pokojowy DEFRO-SP LUX obsługuje się dotykowo, wybierając żądane funkcje bezpośrednio z ekranu wyświetlacza. II.a) Strona główna Podczas normalnej pracy regulatora na wyświetlaczu widoczna jest strona główna, na której (w zależności od trybu pracy) wyświetlane są: - temperatura aktualna i zadana w mieszkaniu, - wykres przebiegów czasowych temperatury pokojowej, - aktualna i zadana temperatura kotła centralnego ogrzewania (C.O.), - wykres przebiegów czasowych temperatury kotła, - aktualna i zadana temperatura bojlera (C.W.U.), - wykres przebiegów czasowych temperatury bojlera, - dzień tygodnia i godzina sterownika głównego, - aktualny tryb pracy kotła, - wejście do MENU. Aby szybko zmienić temperaturę zadaną w mieszkaniu, kotła C.O. lub bojlera (C.W.U.), należy wybrać właściwą pozycję bezpośrednio z ekranu głównego, następnie zadać wymaganą temperaturę z dokładnością do 0,1OC i potwierdzić zmianę naciskając ZATWIERDŹ. Na ekranie głównym obok temperatury zadanej znajduje się symbol: oznaczający dogrzanie lub oznaczający niedogrzanie do wymaganej temperatury zadanej. Po kliknięciu w pole zegara użytkownik przechodzi od razu do ustawień zegara. Jeżeli obok zegara znajduje się symbol oznacza to, że budzik jest aktywny. Naciśnięcie w pole tryb pracy przenosi użytkownika do ustawień zaworów. Po naciśnięciu MENU użytkownik przechodzi do urządzenia. -4- głównego menu

5 tech II.b) Schemat blokowy Menu składa się z licznych funkcji, które graficznie przedstawia poniższy uogólniony schemat blokowy. M ENU ZABEZPIECZENIE BLOKADA DOSTĘPU KOD PIN AUTOBLOKADA CZAS ZEGAR DZIEŃ TYGODNIA BUDZIK EKRAN EKRAN W STB ZAWORY TRYB DZIEŃ / NOC DZIEŃ TYGODNIÓWKA TYGODNIÓWKA EDYCJA USTAWIENIA JĘZYK KALIBRACJA CZUJNIKA SYGNALIZACJA ALARMU INFORMACJE NOC II.c) Zabezpieczenie 1. Blokada dostępu Po wybraniu tej opcji regulator natychmiast zostaje zablokowany, ponowne odblokowanie nastąpi po wprowadzeniu kodu dostępu (PIN). Fabrycznie regulator nie posiada blokady. 2. Kod PIN Użytkownik ustawia dowolny czterocyfrowy kod, który będzie zabezpieczał urządzenie przed dokonywaniem niepożądanych zmian nastaw np. przez dzieci. W przypadku zagubienia kodu użytkownika, należy wprowadzić awaryjny kod producenta [1975], który odblokuje sterownik. 3. Auto-blokada Po załączeniu aktywności tej funkcji, należy wprowadzić czas opóźnienia (w sekundach), po którym regulator zablokuje się podczas bezczynności. -5-

6 DEFRO-SP LUX instrukcja obsługi II.d) Czas 1. Zegar Użytkownik ustawia aktualny czas w sterowniku głównym. 2. Dzień tygodnia Użytkownik ustawia właściwy dzień tygodnia w zegarze sterownika głównego. 3. Budzik Regulator jest wyposażony w funkcję budzika. Po jej załączeniu należy wybrać dni tygodnia w których budzik będzie aktywny, ustawić godzinę alarmu i czas jego trwania (w sekundach). II.e) Ekran 1. Ekran w STB (standby) Przy pomocy tego ustawienia użytkownik wybiera wygląd ekranu podczas pracy w trybie czuwania (standby) pomiędzy ciągłym widokiem wyświetlanych temperatur oraz wygaszeniem wyświetlacza. 2. Zawory W funkcji tej użytkownik odczytuje informacje o zainstalowanych zaworach, wraz z podglądem ich aktualnych i zadanych temperatur. Dodatkowo istnieje możliwość zmiany ustawienia temperatury zadanej każdego aktywnego zaworu. 3. Tryb dzień / noc Ustawienie to pozwala dokonać wyboru, czy ma nastąpić zmiana podświetlenia w zależności od pory dnia. W przypadku załączenia tej funkcji, w godzinach nocnych wyświetlacz będzie przygaszony. -6-

7 tech 4. Dzień Jeżeli podświetlenie ekranu w zależności od pory będzie aktywne, użytkownik przy pomocy tego ustawienia wprowadza godzinę, od której rozpocznie się dzienny tryb wyświetlania. 5. Noc Jeżeli podświetlenie ekranu w zależności od pory będzie aktywne, użytkownik przy pomocy tego ustawienia wprowadza godzinę, od której rozpocznie się nocny tryb wyświetlania. II.f) Tygodniówka 1. Tygodniówka Ustawienie to pozwala dokonać wyboru (załączona/wyłączona), czy tygodniowy program sterowania będzie aktywny, 2. Edycja Ustawienie to pozwala zadeklarować tygodniowy cykl pracy regulatora. Na każdy dzień tygodnia ustawia się dobowe przedziały czasowe wraz z pożądaną przez użytkownika odchyłką temperatury z dokładnością jednej godziny. Odchyłkę deklaruje się w odniesieniu do zadanej na ekranie głównym temperatury pokojowej. -7-

8 DEFRO-SP LUX instrukcja obsługi Aby skopiować odchyłkę temperatury na kolejne godziny należy użyć przycisku (zaznaczyć), po czym wskazać kierunek kopiowania temperatur (>>,<<). Ustawianie wielu przedziałów czasowych na poszczególne dni tygodnia może być uciążliwe, dlatego wprowadzono kopiowanie nastaw dobowych z poniedziałku na pozostałe dni robocze. Analogicznie można przenieść nastawy z soboty na niedzielę. Po załączeniu programu tygodniowego, podczas godzin w których odchyłka jest aktywna, obok temperatury pokojowej wyświetli się symbol z informacją o wartości aktualnej odchyłki np: Tygodniowe programowanie pozwala obniżyć koszty ogrzewania i zapewnia pożądany komfort cieplny w określonych przedziałach czasowych. II.g) Ustawienia 1. Język Użytkownik dokonuje wyboru wersji językowej sterownika. 2. Kalibracja czujnika Kalibracji dokonuje się przy montażu lub po dłuższym użytkowaniu regulatora, jeżeli temperatura pokojowa wyświetlana na czujniku odbiega od rzeczywistej. Zakres regulacji: -5 do +5 OC. 3. Sygnalizacja alarmu Za pomocą tej opcji użytkownik może załączyć bądź wyłączyć sygnalizację dźwiękową, podczas wystąpienia stanu alarmowego. 4. Informacje Po wybraniu tej funkcji wyświetla się aktualna wersja programu oraz dane kontaktowe producenta. -8-

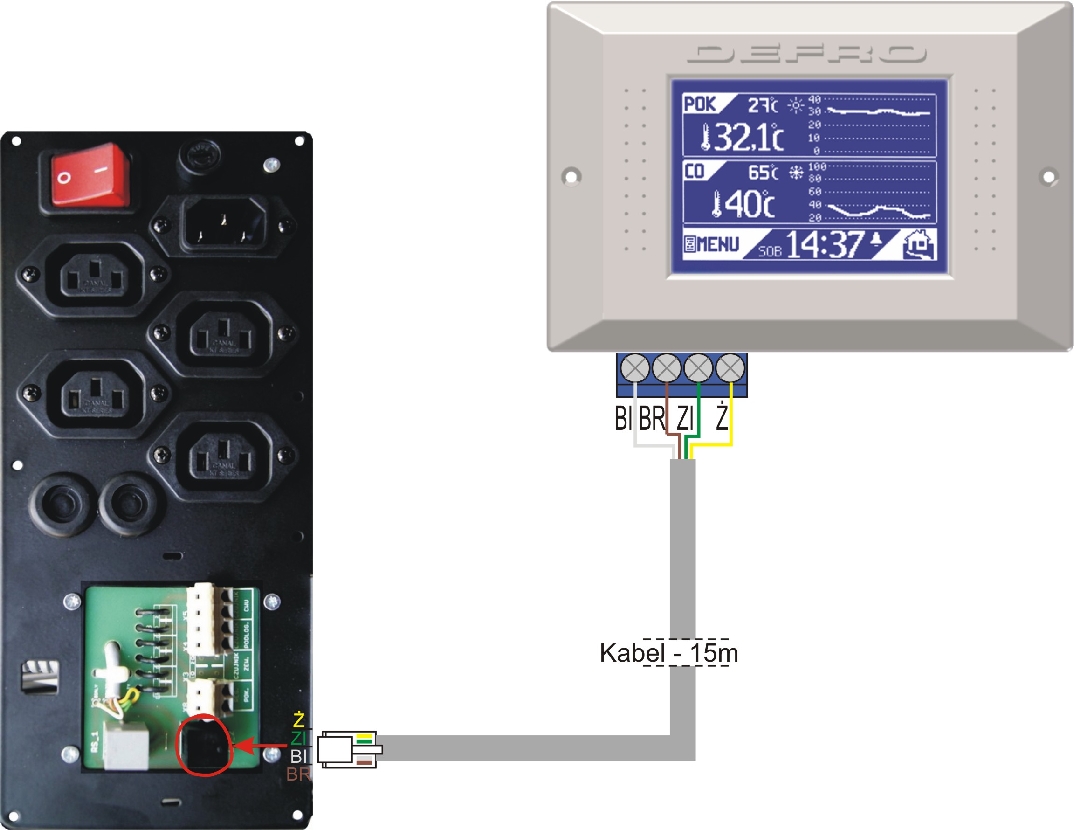

9 tech III. Alarmy Pokojowy regulator temperatury DEFRO-SP LUX będzie sygnalizował wszystkie alarmy, które wystąpią w sterowniku głównym kotła C.O. Kiedy alarm się aktywuje, sterownik będzie wysyłał sygnał dźwiękowy (gdy funkcja aktywna) a na wyświetlaczu pojawi się identyczny komunikat jak na sterowniku kotła C.O. W przypadku uszkodzenia wewnętrznego czujnika regulatora pokojowego pojawi się alarm błąd czujnika pokojówki. Dane techniczne Zakres nastaw temperatury pokojowej 10oC : 30oC Napięcie zasilania 12V / DC Pobór mocy 1,3W Błąd pomiaru +/- 1OC Temperatura działania 5oC : 50oC VI. Montaż Regulator pokojowy DEFRO-SP LUX połączony jest ze sterownikiem kotła (zamontowanym na kotle C.O.) za pomocą czterożyłowego kabla komunikacyjnego z wtykiem typu RJ12 (wtyk telefoniczny). Połączenie przewodów obu urządzeń przedstawia poniższy rysunek. -9-

10 DEFRO-SP LUX instrukcja obsługi Kolejność przewodów przy podłączaniu regulatora pokojowego: BI biały BR brązowy ZI zielony Ż żółty Kostka łączeniowa regulatora pokojowego Wtyk typu RJ12 do sterownika kotła C.O. Dbałość o środowisko naturalne jest dla nas sprawą nadrzędną. Świadomość, że produkujemy urządzenia elektroniczne zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z tym firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego

11 tech Spis treści I. Zastosowanie... 3 II. Zasada działania...3 II. a) Strona główna...4 II. b) Schemat blokowy... 5 II. c) Zabezpieczenie... 5 II. d) Czas... 6 II. e) Ekran... 6 II. f) Tygodniówka... 7 II. g) Ustawienia... 8 III. Alarmy... 9 IV. Montaż
