1 ST-2805P 1

2 Spis treści I. Bezpieczeństwo... 3 II. Zastosowanie... 4 IV. Montaż... 4 III. Obsługa sterownika... 6 IV. Menu regulatora... 6 IV.a) Ustawienia harmonogramów... 7 IV.b) Ustawienia temperatur... 8 IV.c) Ustawienia ekranu... 8 IV.d) Język... 8 IV.e) Zabezpieczenia... 8 IV.f) O programie

3 I. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń i uszkodzeń urządzenia. Niniejszą instrukcję należy starannie przechowywać. Aby uniknąć niepotrzebnych błędów i wypadków, należy upewnić się, że wszystkie osoby korzystające z urządzenia dokładnie zapoznały się z jego działaniem i funkcjami bezpieczeństwa. Proszę zachować instrukcję i upewnić się, że pozostanie z urządzeniem w przypadku jego przeniesienia lub sprzedaży tak, aby każdy korzystający z niego przez jego okres użytkowania mógł mieć odpowiednie informacje o użytkowaniu urządzenia i bezpieczeństwie. Dla bezpieczeństwa życia i mienia zachować środki ostrożności zgodne z wymienionymi w instrukcji użytkownika, gdyż producent nie ponosi odpowiedzialności za szkody spowodowane przez zaniedbanie. OSTRZEŻENIE Urządzenie elektryczne pod napięciem. Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się, że regulator nie jest podłączony do sieci. Montażu powinna dokonać osoba posiadająca odpowiednie uprawnienia elektryczne. Przed uruchomieniem sterownika należy dokonać pomiaru rezystancji uziemienia silników elektrycznych, oraz pomiaru rezysatncji izolacji przewodów elektrycznych. Regulator nie jest przeznaczony do obsługi przez dzieci. UWAGA Wyładowania atmosferyczne mogą uszkodzić sterownik, dlatego w czasie burzy należy wyłączyć go z sieci poprzez wyjęcie wtyczki sieciowej z gniazda. Sterownik nie może być wykorzystywany niezgodnie z jego przeznaczeniem. Przed sezonem grzewczym i w czasie jego trwania sprawdzić stan techniczny przewodów. Należy również sprawdzić mocowanie sterownika, oczyścić z kurzu i innych zanieczyszczeń. 3

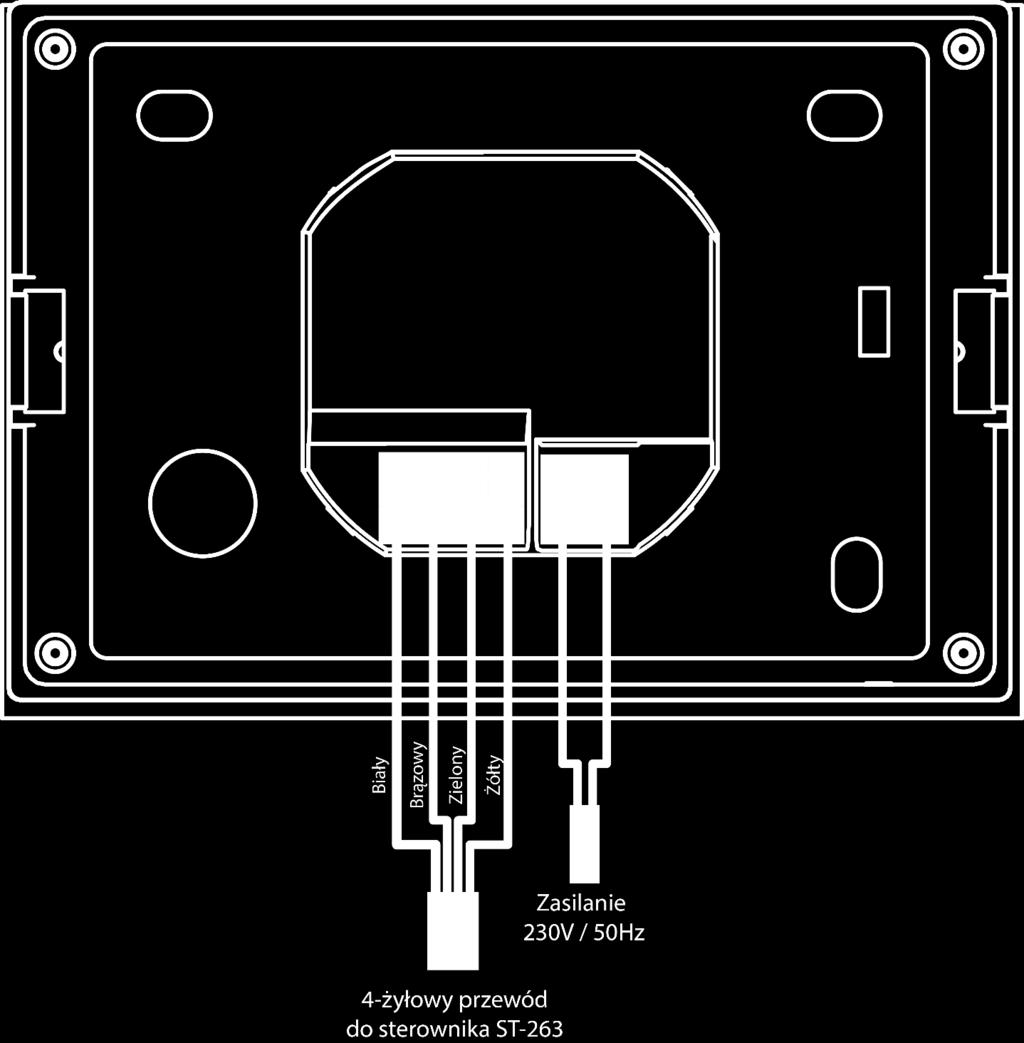

4 II. Zastosowanie Regulator pokojowy typu ST-2805P przeznaczony jest do współpracy z listwą ST-263 obsługującą siłowniki termostatyczne, umieszczone w różnych strefach. Pozwala na regulację temperatury zadanej w poszczególnych strefach użytkownik ma możliwość zaprogramowania odrębnego harmonogramu tygodniowego dla każdej ze stref. Czytelny duży wyświetlacz graficzny z podświetlanym ekranem dotykowym ułatwia odczyt i zmianę parametrów regulatora. Łatwy montaż na ścianie, estetyka urządzenia a także jego niewygórowana cena stanowią kolejne zalety regulatora. IV. Montaż Sterownik powinien być montowany przez osobę z odpowiednimi kwalifikacjami. OSTRZEŻENIE Niebezpieczeństwo dla życia w wyniku porażenia prądem elektrycznym na przyłączach pod napięciem. Przed pracami przy regulatorze należy odłączyć dopływ prądu i zabezpieczyć przed przypadkowym włączeniem. Regulator ST-2805P przeznaczony jest do montażu podtynkowego. 4

5 5

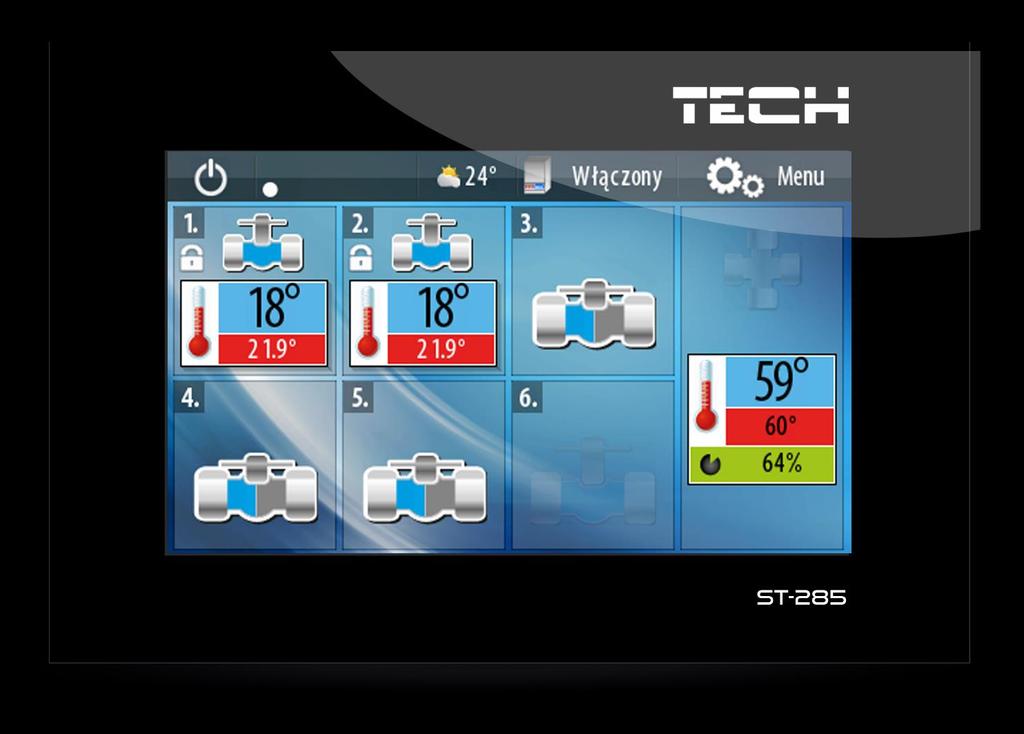

6 III. Obsługa sterownika ST-2805p Informacje o obsługiwanych strefach: Ikona informująca o dogrzaniu / niedogrzaniu strefy: - dogrzania (zawór zamknięty): - niedogrzanie (zawór otwarty): Temperatura aktualna (górna wartość) oraz zadana (dolna wartość) strefy 2. Ikona trybu standby 3. Wskaźnik komunikacji z listwą - ruchomy wskaźnik informuje o aktywnej komunikacji z listwą; nieruchomy oznacza brak komunikacji. 4. Temperatura zewnętrzna - będzie widoczna tylko przy podłączonym czujniku zewnętrznym 5. Stan styku dodatkowego 6. Przycisk wejścia do menu sterownika Tryb standby Regulator pokojowy ma możliwość załączenia trybu standby. Sterownik przechodzi wówczas w stan obniżenia poboru mocy. Aby powrócić do stanu aktywności wystarczy dotknąć ekran. IV. Menu regulatora Podczas normalnej pracy regulatora na wyświetlaczu graficznym widoczna jest strona główna. Po naciśnięciu przycisku MENU użytkownik przechodzi do poszczególnych funkcji sterownika. Przyciski: oraz służą do nawigacji po menu głównym. 6

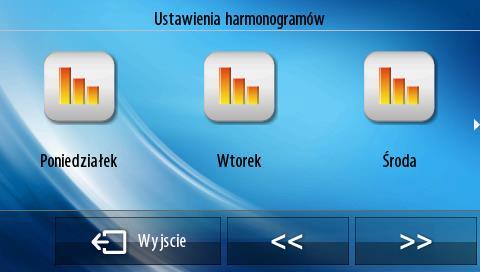

7 Menu sterownika ST-2805p Ustawienia harmonogramów Regulator #1.. #8 Ustawienia temperatur Regulator #1.. #8 Jasność maksymalna Ustawienia ekranu Jasność minimalna Język Auto-blokada Zabezpieczenia Kod pin O programie IV.a) Ustawienia harmonogramów Podmenu umożliwia zaprogramowanie odrębnego harmonogramu tygodniowego dla każdej ze stref Regulator #1 Regulator #8. Użytkownik ma możliwość przypisania poszczególnym godzinom każdego dnia tygodnia temperatury zadanej komfortowej lub ekonomicznej (definiowanie wartości tych temperatur dostępne jest w kolejnej opcji menu sterownika). Po wybraniu strefy (ikony Regulator #1 Regulator #8) oraz dnia tygodnia, którego nastawy chcemy edytować na wyświetlaczu pojawi się ekran edycji nastaw harmonogramu. Edytowana godzina jest podkreślona kursorem. Za pomocą przycisku przypisujemy tej godzinie temperaturę komfortową, natomiast po naciśnięciu przycisku zostanie przypisana temperatura ekonomiczna. Za pomocą przycisków oraz zmieniamy edytowany przedział czasu. Przycisk umożliwia kopiowanie nastaw na sąsiednie przedziały czasowe. Ikona Kasuj umożliwia wyzerowanie wszelkich ustawień dla danego dnia. Edycję zakańczamy przyciskiem Zatwierdź. Wprowadzone zmiany zostaną automatycznie zapisane również w listwie ST

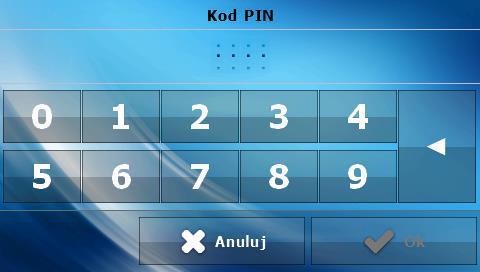

8 IV.b) Ustawienia temperatur Podmenu umożliwia zdefiniowanie wartości temperatury zadanej ekonomicznej oraz komfortowej osobno dla każdej ze stref. Zapisane ustawienia zostaną automatycznie zaktualizowane w listwie ST-263. IV.c) Ustawienia ekranu Po naciśnięciu ikonki Ustawienia ekranu w menu głównym ukazuje się panel służący do zmian ustawień jasności wyświetlacza: Jasność maksymalna dotyczy ekranu sterownika w trakcie przeglądu funkcji menu itp Jasność minimalna dotyczy ekranu sterownika w trakcie wygaszenia IV.d) Język Po naciśnięciu ikonki Język w menu głównym ukazuje się panel służący do zmiany języka dla użytkownika. IV.e) Zabezpieczenia Po naciśnięciu ikonki Zabezpieczenia w menu głównym ukazuje się panel służący do zmian ustawień blokady rodzicielskiej. W celu ustawienia kodu PIN, niezbędnego do obsługi regulatora (gdy blokada jest aktywna) należy nacisnąć ikonkę Kod PIN. Uwaga Fabrycznie ustawiony kod PIN to

9 IV.f) O programie Po naciśnięciu tej ikonki na wyświetlaczu pojawi się informacja o wersji oprogramowania. Dane techniczne Zakres nastaw temperatury pokojowej 5 o C - 40 o C Napięcie zasilania 230 V Pobór mocy 1,3W Błąd pomiaru temperatury pokojowej +/- 0,1 O C Temperatura pracy 5 o C - 50 o C 9
