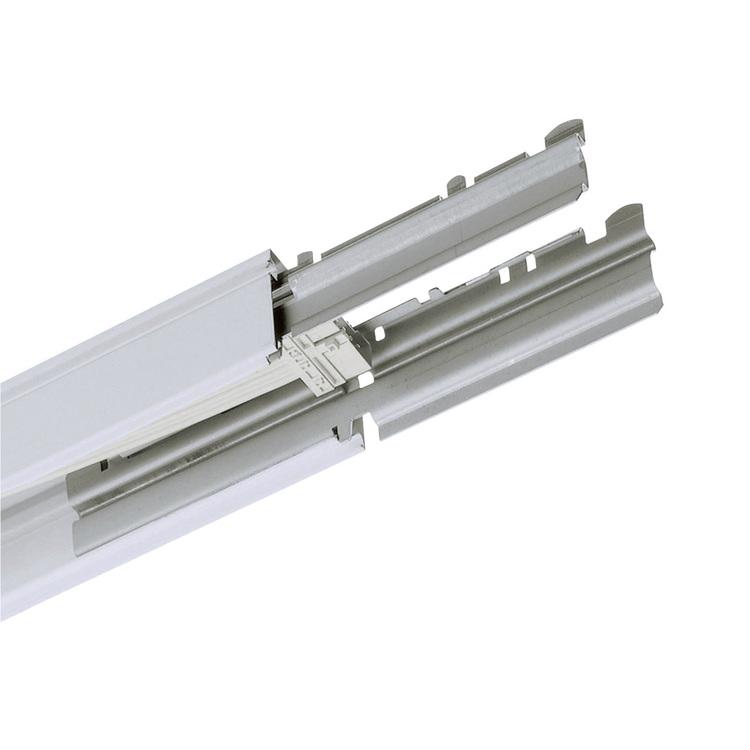

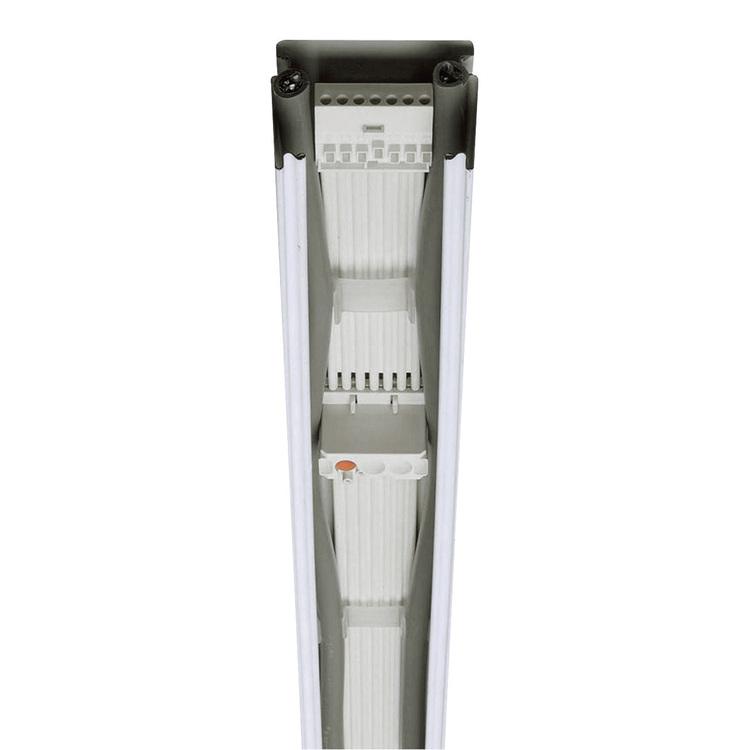

1 Systemy szynowe TTX400 TL5 TTX400 TL5 szyny Ten system szynowy dla stworzenia ciągłych linii świetlnych składa się z modułów okablowanych (TTX400). Moduły te można łatwo łączyć ze sobą za pomocą zintegrowanych łączników elektrycznych/mechanicznych. System ten jest dostępny z kompletnym asortymentem wymiennych komponentów, co zapewnia wyjątkową elastyczność. Wszystkie moduły są wykonane ze stali lakierowanej na biało. Zaokrąglone krawędzie zmniejszają ryzyko obrażeń. Przewód płaski (5- lub 7-żyłowy), element umożliwiający wybór fazy zasilającej i kostki przyłączeniowe z łączeniem poprzez zatrzaskiwanie, pozwalają na szybką, prostą i bezpieczną realizację połączeń elektrycznych i podłączenie do sieci zasilającej. Przy równomiernym obciążeniu wszystkich 3 faz maksymalny prąd wynosi 16 A (przewody 2.5 mm2). Wyjątkowa sztywność modułów i łączników umożliwia zmniejszenie liczby niezbędnych wieszaków mocujących (maks. 3 metry przy użyciu modułów 493). Moduł elektryczny umożliwia instalację poprzez zatrzaśnięcie na szynie łączników mechanicznych i elektrycznych. Moduł okablowany TTX400 jest wyposażony standardowo w wiązkę 5- lub 7-żyłową przewodu płaskiego o przekroju 2.5 mm lub 1.5 mm2. Przewód płaski 7-żyłowy jest stosowany szczególnie do zintegrowania regulacji światła lub oświetlenia awaryjnego. W związku z powyższym nie ma potrzeby instalowania żadnych dodatkowych kostek przyłączeniowych czy też przewodów. Dla skonfigurowania sterowania światłem i oświetlenia awaryjnego, należy zastosować TTX400 z 9 żyłami w

2 TTX400 TL5 szyny 2 połączeniu z TMX400 9 lub TTX400 z 7 żyłami w połączeniu z nowym TMX400 C-2R. TTX400 jest dostępny w długości równej 1, 2 i 3 długościom modułu elektrycznego 49 W i 54 W. Korzyści Atrakcyjne cenowo rozwiązanie dla zastosowań w handlu detalicznym i przemyśle Wzmaga wydajność i polepsza jakość robienia zakupów dzięki perfekcyjnemu rozsyłowi światła, w wielu projektowych konfiguracjach Łatwa instalacja w pięciu kliknięciach umożliwia szeroki wybór opcji montażu, dostępne z akcesoriami dekoracyjnymi Specyfikacje Typ Długość Opcje obwodu elektrycznego TTX400 (okablowana) 1 x, 2 x lub 3 x długość modułu elektrycznego 49 W (491, 492 lub 493), również dla modułów elektrycznych 80 i 35 W 1 x, 2 x lub 3 x długość modułu elektrycznego 54 W (541, 542 lub 543), również dla modułu elektrycznego 28 W TTX400 5: 1 x przewód płaski, 5- żyłowy, 1.5 i 2.5 mm² TTX400 7: 1 x przewód płaski, 7- żyłowy, 2.5 mm² TTX400 9: Alternatywa dla TTX/TMX400 9 : TTX TMX400 C-2R Zintegrowany przełącznik wyboru fazy zasilającej i kostki przyłączeniowe z łączeniem zatrzaskowym Łączenie Materiał Akcesoria Element zasilający ZTX400 CU lub ZTX400 CM Element szyny TTX400 CU7 (uzupełniany przez ZTX400 EP-CU) Uniwersalny TTX400 CM-CU dla wlotu kablowego na początku lub na środku linii świetlnej Stal, lakierowana na biało Wieszaki mocujące, łącznik zewnętrzny, itp, patrz część dotycząca akcesoriów dla TTX400 Produkty powiązane TTX400 7-żyłowy moduł łączący(cu7) i element końcowy ZTX400 (EP-CU7) Okablowana szyna TTX400 z 5-żyłowym przewodem płaskim

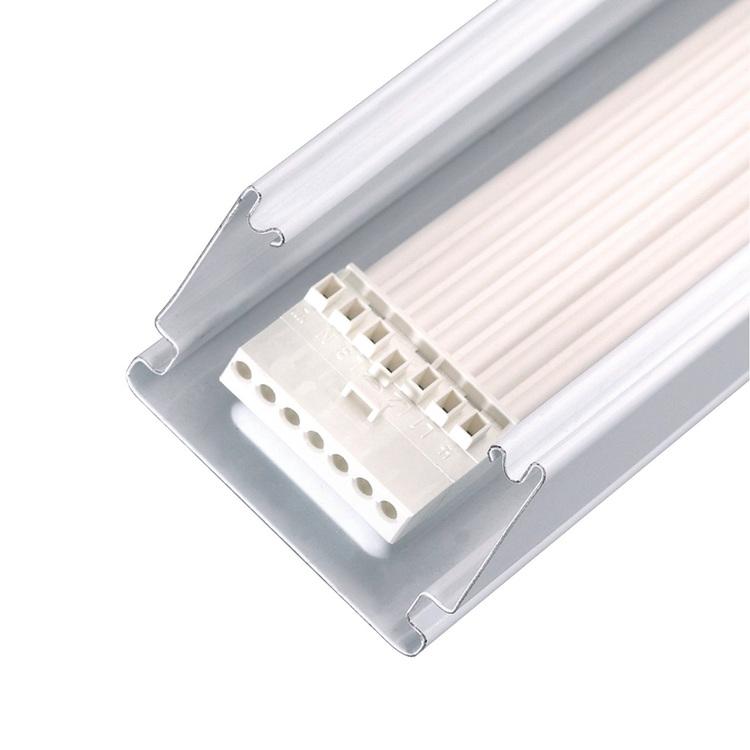

3 TTX400 TL5 szyny 3 Produkty powiązane Okablowana szyna TTX400 z 7-żyłowym przewodem płaskim Rysunki techniczne TTX Product A (Min) A (Norm) A (Max) TTX A TTX TTX TTX TTX TTX TTX CU TTX TTX TTX TTX TTX Więcej o produkcie Dodatkowe kable mogą być poprowadzone wewnątrz szyn okablowanych poprzez proste wczepienie ich w zaczepy kablowe już zainstalowane w szynie okablowanej.

4 TTX400 TL5 szyny 4 Więcej o produkcie Rodzina produktów Kod zamówienia Oświetlenie awaryjne Obwód Kod IP Długość szyny Klasa ochrony Osprzęt Układ kompensacyjny Sprawność oprawy Moduły do montażu projektorów Opakowanie TTX400 No No IP No No CLI - No No TTX400 No No IP No No CLI - No No TTX400 No No IP No No CLI - No No TTX400 No No IP No No CLI - No No

5 TTX400 TL5 szyny 5 Rodzina produktów Kod zamówienia Oświetlenie awaryjne Obwód Kod IP Długość szyny Klasa ochrony Osprzęt Układ kompensacyjny Sprawność oprawy Moduły do montażu projektorów Opakowanie TTX400 No No IP No No CLI - No No TTX400 No No IP No No CLI - No No TTX400 No No IP No No CLI - No No TTX400 No No IP No No CLI - No No TTX400 No No IP No No CLI - No No TTX400 No No IP No No CLI - No No TTX400 No No IP No No CLI - No No TTX400 No No IP No No CLI - No No Kod zamówienia Rodzina produktów Oznaczenie CE ENEC TTX TTX400 CE ENEC TTX400 CE ENEC TTX400 CE ENEC TTX400 CE ENEC TTX400 CE ENEC TTX TTX TTX TTX TTX TTX Koninklijke Philips Electronics N.V. Wszelkie prawa zastrzeżone Dane mogą ulec zmianie bez uprzedniego powiadomienia. Znak towarowy jest własnością Koninklijke Philips Electronics N.V. lub odpowiednich podmiotów.
