1 / / / BWT aktualizacja: I PRO Instrukcja montażu i obsługi PL DO II Pompa dozująca 6 (6 C), 12 (12 C) Zmiany zastrzeżone!

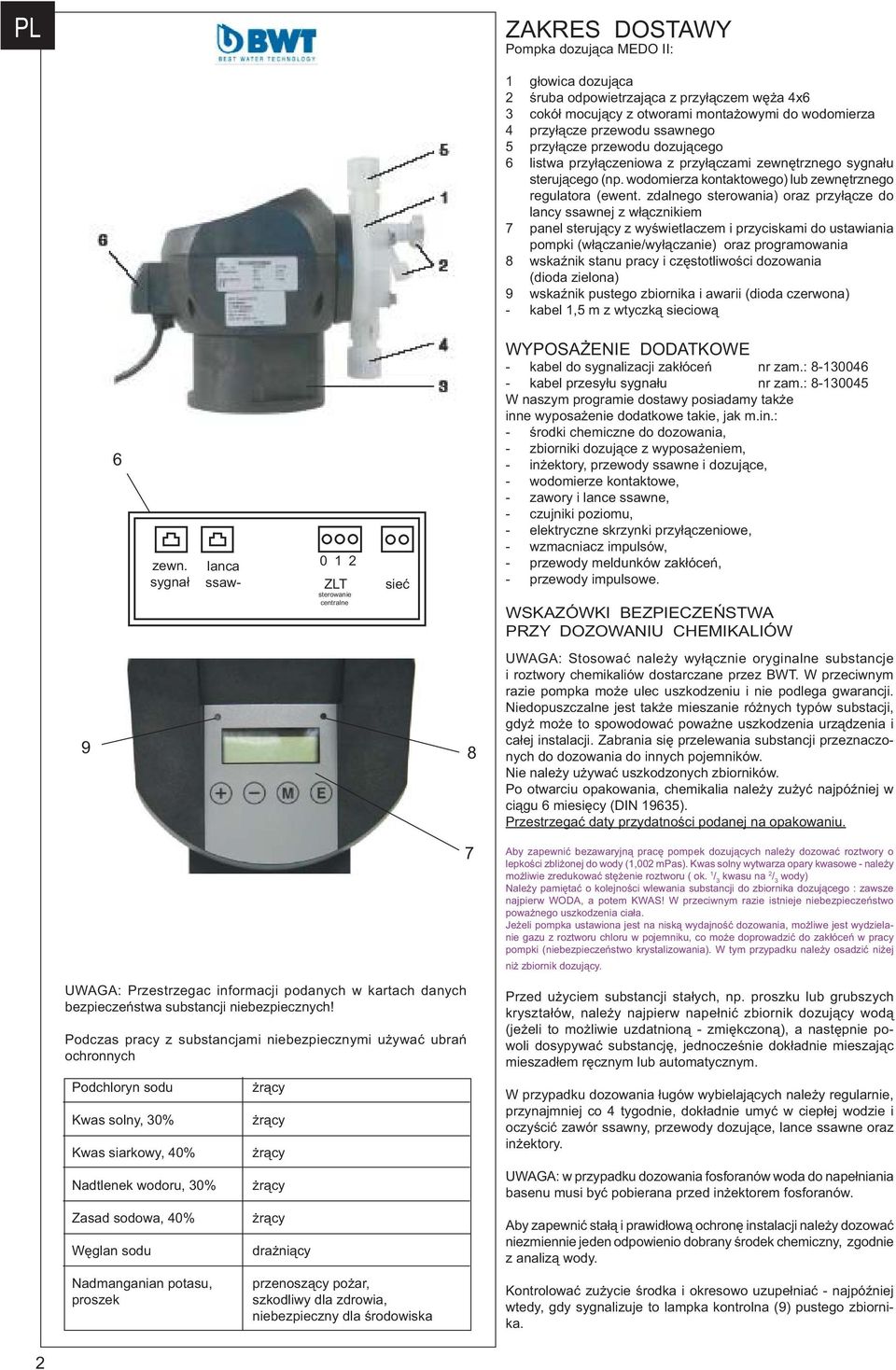

2 ZAKRS DOSTAWY Pompka dozująca DO II: 1 głowica dozująca 2 śruba odpowietrzająca z przyłączem węża 4x6 3 cokół mocujący z otworami montażowymi do wodomierza 4 przyłącze przewodu ssawnego 5 przyłącze przewodu dozującego 6 listwa przyłączeniowa z przyłączami zewnętrznego sygnału sterującego (np. wodomierza kontaktowego) zewnętrznego regulatora (ewent. zdalnego sterowania) oraz przyłącze do lancy ssawnej z włącznikiem 7 panel sterujący z wyświetlaczem i przyciskami do ustawiania pompki (włączanie/wyłączanie) oraz programowania 8 wskaźnik stanu pracy i częstotliwości dozowania (dioda zielona) 9 wskaźnik pustego zbiornika i awarii (dioda czerwona) - kabel 1,5 m z wtyczką sieciową 6 Podchloryn sodu Kwas solny, 30% Kwas siarkowy, 40% Nadtlenek wodoru, 30% Zasad sodowa, 40% Węglan sodu zewn. sygnał Nadmanganian potasu, proszek lanca ssaw- UWAGA: Przestrzegac informacji podanych w kartach danych bezpieczeństwa substancji niebezpiecznych! Podczas pracy z substancjami niebezpiecznymi używać ubrań ochronnych żrący żrący żrący żrący żrący drażniący ZLT sterowanie centralne sieć 9 8 przenoszący pożar, szkodliwy dla zdrowia, niebezpieczny dla środowiska 7 WYPOSAŻNI DODATKOW - kabel do sygnalizacji zakłóceń nr zam.: kabel przesyłu sygnału nr zam.: W naszym programie dostawy posiadamy także inne wyposażenie dodatkowe takie, jak m.in.: - środki chemiczne do dozowania, - zbiorniki dozujące z wyposażeniem, - inżektory, przewody ssawne i dozujące, - wodomierze kontaktowe, - zawory i lance ssawne, - czujniki poziomu, - elektryczne skrzynki przyłączeniowe, - wzmacniacz impulsów, - przewody meldunków zakłóceń, - przewody impulsowe. WSKAZÓWKI BZPICZŃSTWA PRZY DOZOWANIU CHIKALIÓW UWAGA: Stosować należy wyłącznie oryginalne substancje i roztwory chemikaliów dostarczane przez BWT. W przeciwnym razie pompka może ulec uszkodzeniu i nie podlega gwarancji. Niedopuszczalne jest także mieszanie różnych typów substacji, gdyż może to spowodować poważne uszkodzenia urządzenia i całej instalacji. Zabrania się przelewania substancji przeznaczonych do dozowania do innych pojemników. Nie należy używać uszkodzonych zbiorników. Po otwarciu opakowania, chemikalia należy zużyć najpóźniej w ciągu 6 miesięcy (DIN 19635). Przestrzegać daty przydatności podanej na opakowaniu. Aby zapewnić bezawaryjną pracę pompek dozujących należy dozować roztwory o lepkości zbliżonej do wody (1,002 mpas). Kwas solny wytwarza opary kwasowe - należy możliwie zredukować stężenie roztworu ( ok. 1 / 3 kwasu na 2 / 3 wody) Należy pamiętać o kolejności wlewania substancji do zbiornika dozującego : zawsze najpierw WODA, a potem KWAS! W przeciwnym razie istnieje niebezpieczeństwo poważnego uszkodzenia ciała. Jeżeli pompka ustawiona jest na niską wydajność dozowania, możliwe jest wydzielanie gazu z roztworu chloru w pojemniku, co może doprowadzić do zakłóceń w pracy pompki (niebezpieczeństwo krystalizowania). W tym przypadku należy osadzić niżej niż zbiornik dozujący. Przed użyciem substancji stałych, np. proszku grubszych kryształów, należy najpierw napełnić zbiornik dozujący wodą (jeżeli to możliwie uzdatnioną - zmiękczoną), a następnie powoli dosypywać substancję, jednocześnie dokładnie mieszając mieszadłem ręcznym automatycznym. W przypadku dozowania ługów wybielających należy regularnie, przynajmniej co 4 tygodnie, dokładnie umyć w ciepłej wodzie i oczyścić zawór ssawny, przewody dozujące, lance ssawne oraz inżektory. UWAGA: w przypadku dozowania fosforanów woda do napełniania basenu musi być pobierana przed inżektorem fosforanów. Aby zapewnić stałą i prawidłową ochronę instalacji należy dozować niezmiennie jeden odpowienio dobrany środek chemiczny, zgodnie z analizą wody. Kontrolować zużycie środka i okresowo uzupełniać - najpóźniej wtedy, gdy sygnalizuje to lampka kontrolna (9) pustego zbiornika. 2

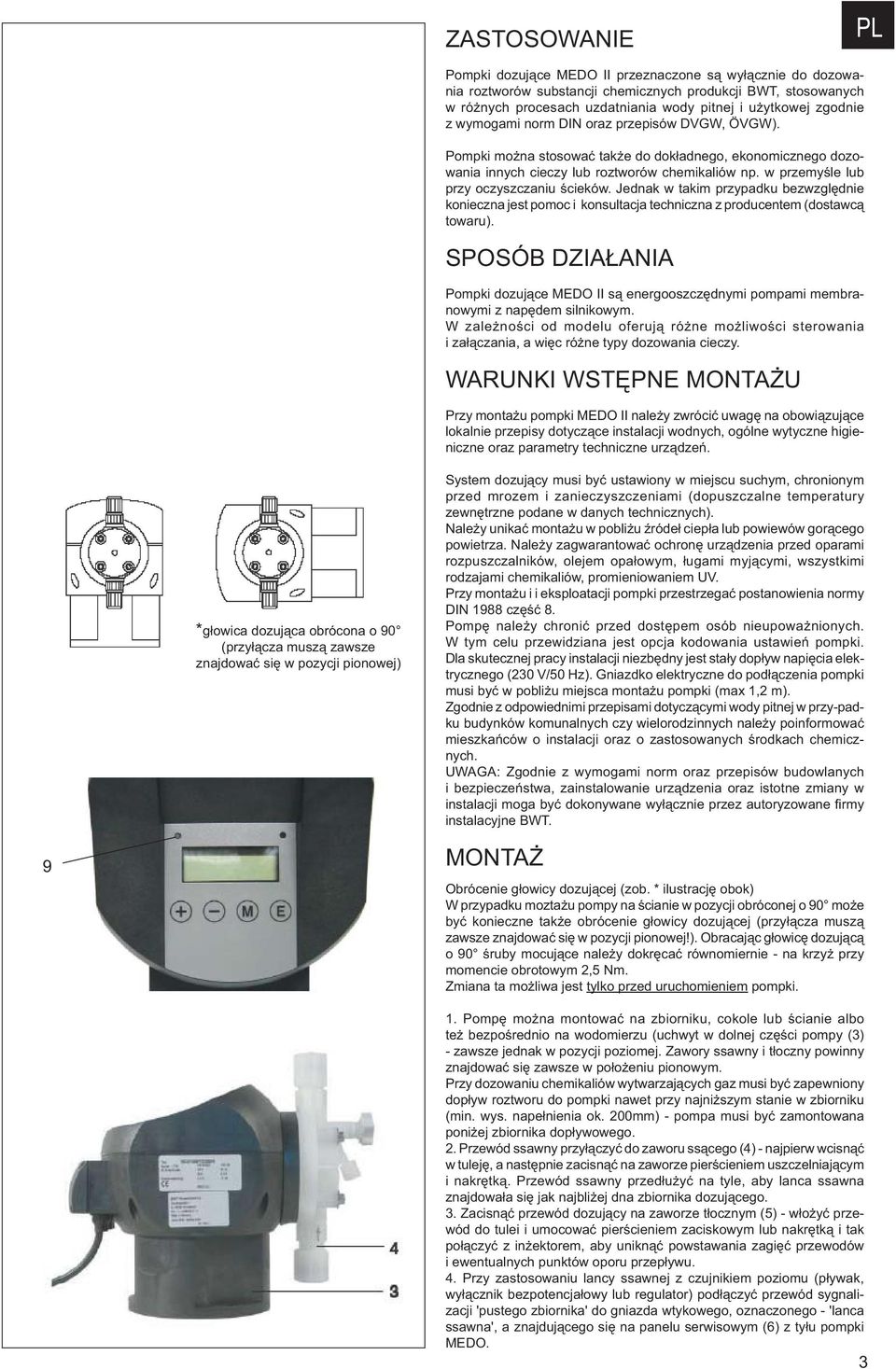

3 ZASTOSOWANI PL Pompki dozujące DO II przeznaczone są wyłącznie do dozowania roztworów substancji chemicznych produkcji BWT, stosowanych w różnych procesach uzdatniania wody pitnej i użytkowej zgodnie z wymogami norm DIN oraz przepisów DVGW, ÖVGW). Pompki można stosować także do dokładnego, ekonomicznego dozowania innych cieczy roztworów chemikaliów np. w przemyśle przy oczyszczaniu ścieków. Jednak w takim przypadku bezwzględnie konieczna jest pomoc i konsultacja techniczna z producentem (dostawcą towaru). SPOSÓB DZIAŁANIA Pompki dozujące DO II są energooszczędnymi pompami membranowymi z napędem silnikowym. W zależności od modelu oferują różne możliwości sterowania i załączania, a więc różne typy dozowania cieczy. WAKI WSTĘPN ONTAŻU Przy montażu pompki DO II należy zwrócić uwagę na obowiązujące lokalnie przepisy dotyczące instalacji wodnych, ogólne wytyczne higieniczne oraz parametry techniczne urządzeń. *głowica dozująca obrócona o 90 (przyłącza muszą zawsze znajdować się w pozycji pionowej) System dozujący musi być ustawiony w miejscu suchym, chronionym przed mrozem i zanieczyszczeniami (dopuszczalne temperatury zewnętrzne podane w danych technicznych). Należy unikać montażu w pobliżu źródeł ciepła powiewów gorącego powietrza. Należy zagwarantować ochronę urządzenia przed oparami rozpuszczalników, olejem opałowym, ługami myjącymi, wszystkimi rodzajami chemikaliów, promieniowaniem UV. Przy montażu i i eksploatacji pompki przestrzegać postanowienia normy DIN 1988 część 8. Pompę należy chronić przed dostępem osób nieupoważnionych. W tym celu przewidziana jest opcja kodowania ustawień pompki. Dla skutecznej pracy instalacji niezbędny jest stały dopływ napięcia elektrycznego (230 V/50 Hz). Gniazdko elektryczne do podłączenia pompki musi być w pobliżu miejsca montażu pompki (max 1,2 m). Zgodnie z odpowiednimi przepisami dotyczącymi wody pitnej w przy-padku budynków komunalnych czy wielorodzinnych należy poinformować mieszkańców o instalacji oraz o zastosowanych środkach chemicznych. UWAGA: Zgodnie z wymogami norm oraz przepisów budowlanych i bezpieczeństwa, zainstalowanie urządzenia oraz istotne zmiany w instalacji moga być dokonywane wyłącznie przez autoryzowane firmy instalacyjne BWT. 9 ONTAŻ Obrócenie głowicy dozującej (zob. * ilustrację obok) W przypadku moztażu pompy na ścianie w pozycji obróconej o 90 może być konieczne także obrócenie głowicy dozującej (przyłącza muszą zawsze znajdować się w pozycji pionowej!). Obracając głowicę dozującą o 90 śruby mocujące należy dokręcać równomiernie - na krzyż przy momencie obrotowym 2,5 Nm. Zmiana ta możliwa jest tylko przed uruchomieniem pompki. 1. Pompę można montować na zbiorniku, cokole ścianie albo też bezpośrednio na wodomierzu (uchwyt w dolnej części pompy (3) - zawsze jednak w pozycji poziomej. Zawory ssawny i tłoczny powinny znajdować się zawsze w położeniu pionowym. Przy dozowaniu chemikaliów wytwarzających gaz musi być zapewniony dopływ roztworu do pompki nawet przy najniższym stanie w zbiorniku (min. wys. napełnienia ok. 200mm) - pompa musi być zamontowana poniżej zbiornika dopływowego. 2. Przewód ssawny przyłączyć do zaworu ssącego (4) - najpierw wcisnąć w tuleję, a następnie zacisnąć na zaworze pierścieniem uszczelniającym i nakrętką. Przewód ssawny przedłużyć na tyle, aby lanca ssawna znajdowała się jak najbliżej dna zbiornika dozującego. 3. Zacisnąć przewód dozujący na zaworze tłocznym (5) - włożyć przewód do tulei i umocować pierścieniem zaciskowym nakrętką i tak połączyć z inżektorem, aby uniknąć powstawania zagięć przewodów i ewentualnych punktów oporu przepływu. 4. Przy zastosowaniu lancy ssawnej z czujnikiem poziomu (pływak, wyłącznik bezpotencjałowy regulator) podłączyć przewód sygnalizacji 'pustego zbiornika' do gniazda wtykowego, oznaczonego - 'lanca ssawna', a znajdującego się na panelu serwisowym (6) z tyłu pompki DO. 3

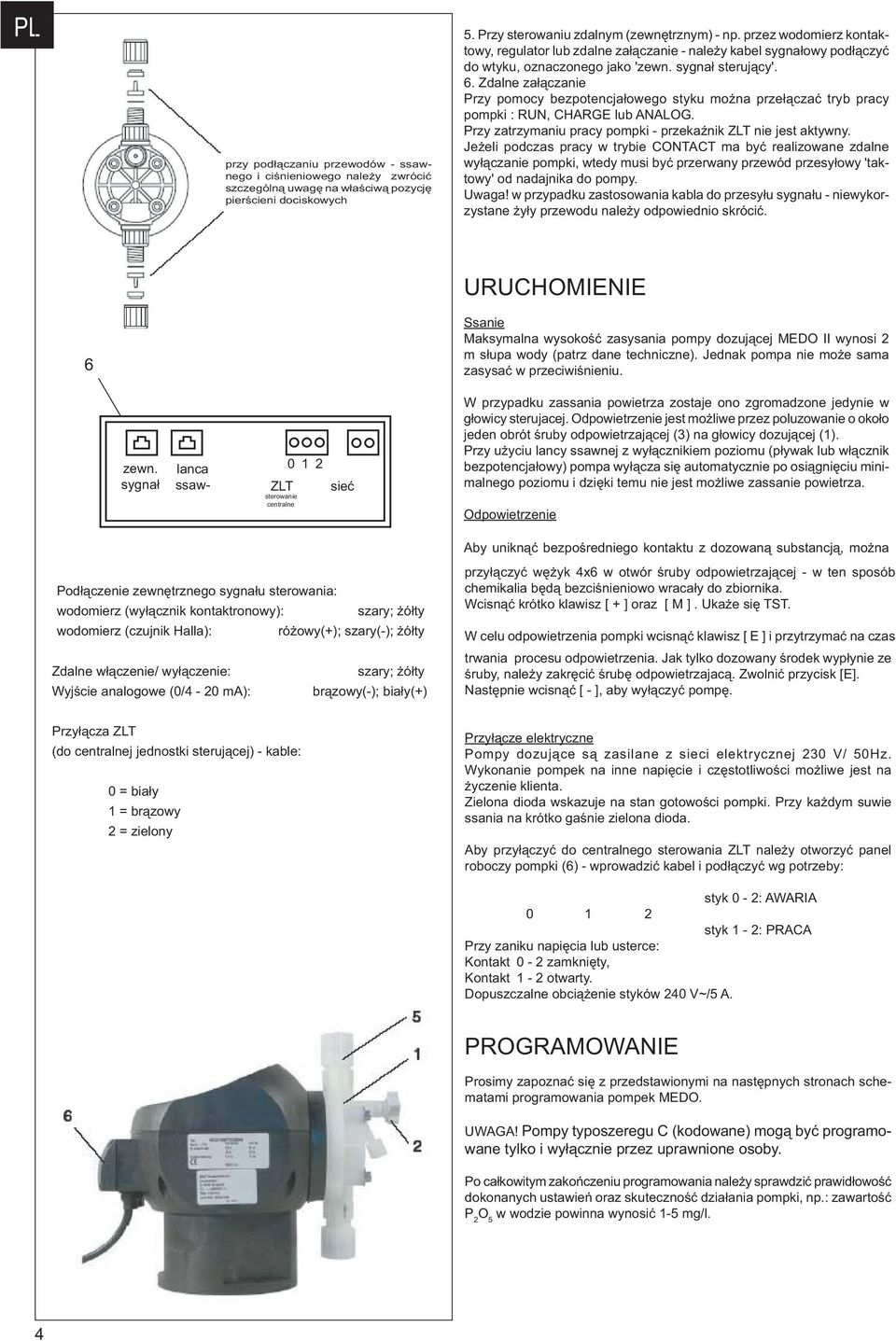

4 przy podłączaniu przewodów - ssawnego i ciśnieniowego należy zwrócić szczególną uwagę na właściwą pozycję pierścieni dociskowych 5. Przy sterowaniu zdalnym (zewnętrznym) - np. przez wodomierz kontaktowy, regulator zdalne załączanie - należy kabel sygnałowy podłączyć do wtyku, oznaczonego jako 'zewn. sygnał sterujący'. 6. Zdalne załączanie Przy pomocy bezpotencjałowego styku można przełączać tryb pracy pompki :, CHARG. Przy zatrzymaniu pracy pompki - przekaźnik ZLT nie jest aktywny. Jeżeli podczas pracy w trybie ma być realizowane zdalne wyłączanie pompki, wtedy musi być przerwany przewód przesyłowy 'taktowy' od nadajnika do pompy. Uwaga! w przypadku zastosowania kabla do przesyłu sygnału - niewykorzystane żyły przewodu należy odpowiednio skrócić. URUCHOINI 6 Ssanie aksymalna wysokość zasysania pompy dozującej DO II wynosi 2 m słupa wody (patrz dane techniczne). Jednak pompa nie może sama zasysać w przeciwiśnieniu. zewn. sygnał lanca ssaw ZLT sterowanie centralne sieć W przypadku zassania powietrza zostaje ono zgromadzone jedynie w głowicy sterujacej. Odpowietrzenie jest możliwe przez poluzowanie o około jeden obrót śruby odpowietrzającej (3) na głowicy dozującej (1). Przy użyciu lancy ssawnej z wyłącznikiem poziomu (pływak włącznik bezpotencjałowy) pompa wyłącza się automatycznie po osiągnięciu minimalnego poziomu i dzięki temu nie jest możliwe zassanie powietrza. Odpowietrzenie Podłączenie zewnętrznego sygnału sterowania: wodomierz (wyłącznik kontaktronowy): szary; żółty wodomierz (czujnik Halla): różowy(); szary(-); żółty Zdalne włączenie/ wyłączenie: szary; żółty Wyjście analogowe (0/4-20 ma): brązowy(-); biały() Aby uniknąć bezpośredniego kontaktu z dozowaną substancją, można przyłączyć wężyk 4x6 w otwór śruby odpowietrzającej - w ten sposób chemikalia będą bezciśnieniowo wracały do zbiornika. Wcisnąć krótko klawisz [ ] oraz [ ]. Ukaże się TST. W celu odpowietrzenia pompki wcisnąć klawisz [ ] i przytrzymać na czas trwania procesu odpowietrzenia. Jak tylko dozowany środek wypłynie ze śruby, należy zakręcić śrubę odpowietrzajacą. Zwolnić przycisk []. Następnie wcisnąć [ - ], aby wyłączyć pompę. Przyłącza ZLT (do centralnej jednostki sterującej) - kable: 0 = biały 1 = brązowy 2 = zielony Przyłącze elektryczne Pompy dozujące są zasilane z sieci elektrycznej 230 V/ 50Hz. Wykonanie pompek na inne napięcie i częstotliwości możliwe jest na życzenie klienta. Zielona dioda wskazuje na stan gotowości pompki. Przy każdym suwie ssania na krótko gaśnie zielona dioda. Aby przyłączyć do centralnego sterowania ZLT należy otworzyć panel roboczy pompki (6) - wprowadzić kabel i podłączyć wg potrzeby: styk 0-2: AWARIA styk 1-2: PRACA Przy zaniku napięcia usterce: Kontakt 0-2 zamknięty, Kontakt 1-2 otwarty. Dopuszczalne obciążenie styków 240 V~/5 A. PROGRAOWANI Prosimy zapoznać się z przedstawionymi na następnych stronach schematami programowania pompek DO. UWAGA! Pompy typoszeregu C (kodowane) mogą być programowane tylko i wyłącznie przez uprawnione osoby. Po całkowitym zakończeniu programowania należy sprawdzić prawidłowość dokonanych ustawień oraz skuteczność działania pompki, np.: zawartość P 2 O 5 w wodzie powinna wynosić 1-5 mg/l. Włączyć pompkę do sieci. Zapala się zielona dioda. Wyświetlacz pokaże aktualne (fabryczne) ustawie-nia: wydajność dozowania 6,0 (litrów na godzinę). Wcisnąć klawisz [ - ] 4

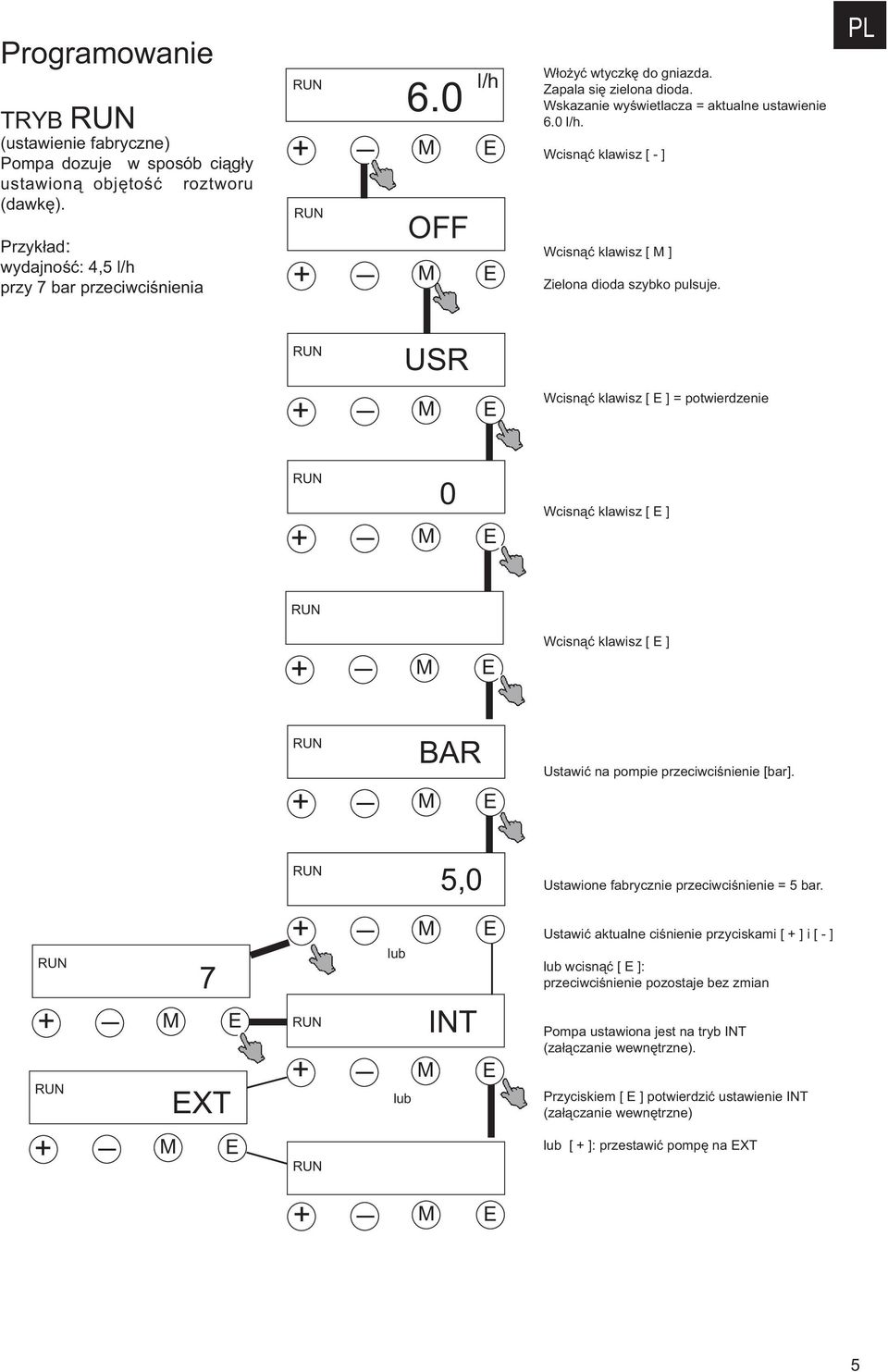

5 Programowanie TRYB (ustawienie fabryczne) Pompa dozuje w sposób ciągły ustawioną objętość roztworu (dawkę). Przykład: wydajność: 4,5 przy 7 bar przeciwciśnienia 6.0 OFF Włożyć wtyczkę do gniazda. Zapala się zielona dioda. Wskazanie wyświetlacza = aktualne ustawienie 6.0. Wcisnąć klawisz [ - ] Wcisnąć klawisz [ ] Zielona dioda szybko pulsuje. PL USR Wcisnąć klawisz [ ] = potwierdzenie 0 Wcisnąć klawisz [ ] Wcisnąć klawisz [ ] BAR Ustawić na pompie przeciwciśnienie [bar]. 7 XT 5,0 INT Ustawione fabrycznie przeciwciśnienie = 5 bar. Ustawić aktualne ciśnienie przyciskami [ ] i [ - ] wcisnąć [ ]: przeciwciśnienie pozostaje bez zmian Pompa ustawiona jest na tryb INT (załączanie wewnętrzne). Przyciskiem [ ] potwierdzić ustawienie INT (załączanie wewnętrzne) [ ]: przestawić pompę na XT 5

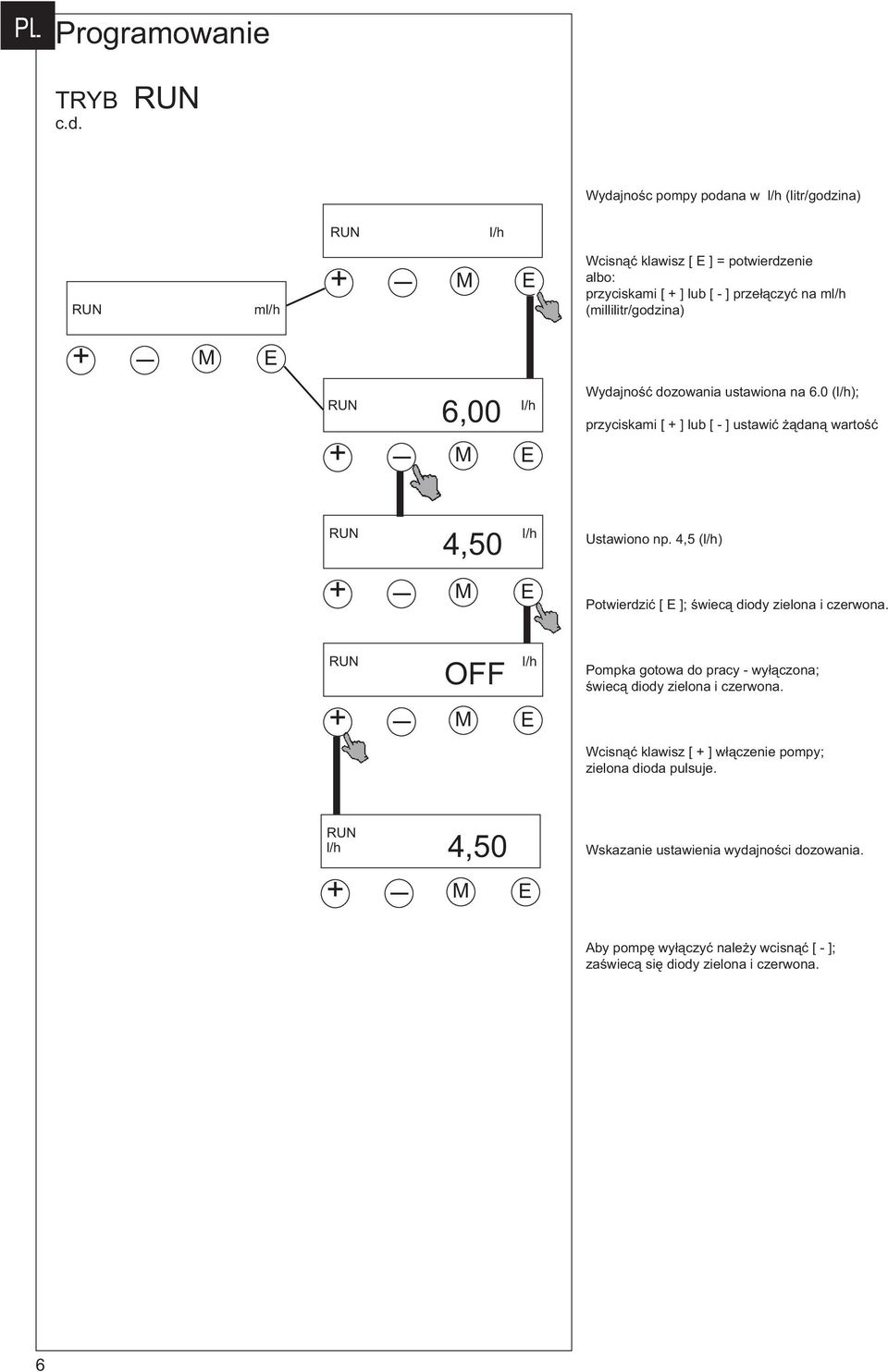

6 Programowanie TRYB c.d. Wydajnośc pompy podana w (litr/godzina) m Wcisnąć klawisz [ ] = potwierdzenie albo: przyciskami [ ] [ - ] przełączyć na m (millilitr/godzina) 6,00 Wydajność dozowania ustawiona na 6.0 (); przyciskami [ ] [ - ] ustawić żądaną wartość 4,50 Ustawiono np. 4,5 () Potwierdzić [ ]; świecą diody zielona i czerwona. OFF Pompka gotowa do pracy - wyłączona; świecą diody zielona i czerwona. Wcisnąć klawisz [ ] włączenie pompy; zielona dioda pulsuje. 4,50 Wskazanie ustawienia wydajności dozowania. Aby pompę wyłączyć należy wcisnąć [ - ]; zaświecą się diody zielona i czerwona. 6

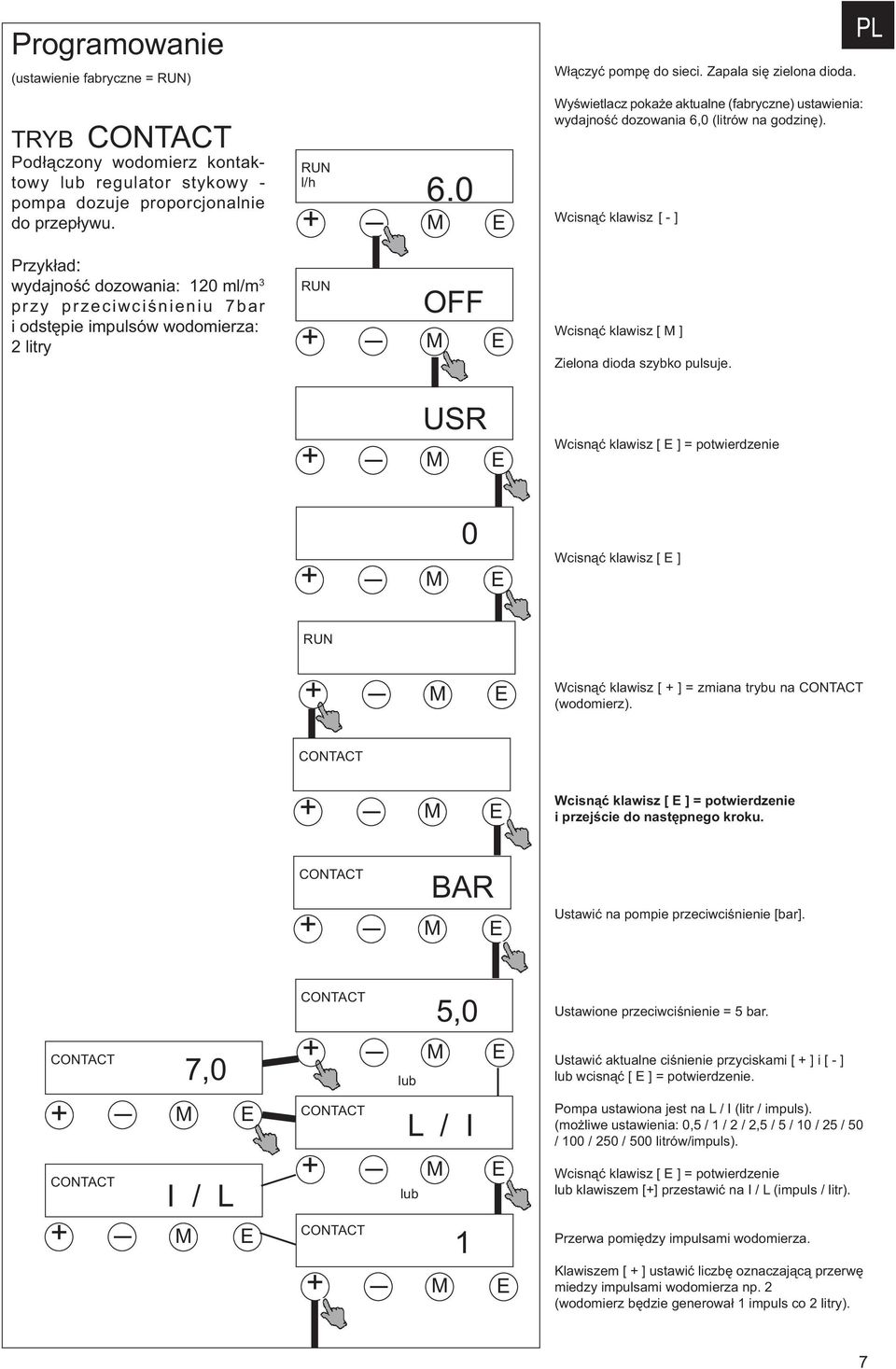

7 Programowanie (ustawienie fabryczne = ) Włączyć pompę do sieci. Zapala się zielona dioda. PL TRYB Podłączony wodomierz kontaktowy regulator stykowy - pompa dozuje proporcjonalnie do przepływu. 6.0 Wyświetlacz pokaże aktualne (fabryczne) ustawienia: wydajność dozowania 6,0 (litrów na godzinę). Wcisnąć klawisz [ - ] Przykład: wydajność dozowania: 120 ml/m 3 przy przeciwciśnieniu 7bar i odstępie impulsów wodomierza: 2 litry OFF Wcisnąć klawisz [ ] Zielona dioda szybko pulsuje. USR Wcisnąć klawisz [ ] = potwierdzenie 0 Wcisnąć klawisz [ ] Wcisnąć klawisz [ ] = zmiana trybu na (wodomierz). Wcisnąć klawisz [ ] = potwierdzenie i przejście do następnego kroku. BAR Ustawić na pompie przeciwciśnienie [bar]. 7,0 I / L 5,0 L / I 1 Ustawione przeciwciśnienie = 5 bar. Ustawić aktualne ciśnienie przyciskami [ ] i [ - ] wcisnąć [ ] = potwierdzenie. Pompa ustawiona jest na L / I (litr / impuls). (możliwe ustawienia: 0,5 / 1 / 2 / 2,5 / 5 / 10 / 25 / 50 / 100 / 250 / 500 litrów/impuls). Wcisnąć klawisz [ ] = potwierdzenie klawiszem [] przestawić na I / L (impuls / litr). Przerwa pomiędzy impulsami wodomierza. Klawiszem [ ] ustawić liczbę oznaczającą przerwę miedzy impulsami wodomierza np. 2 (wodomierz będzie generował 1 impuls co 2 litry). 7

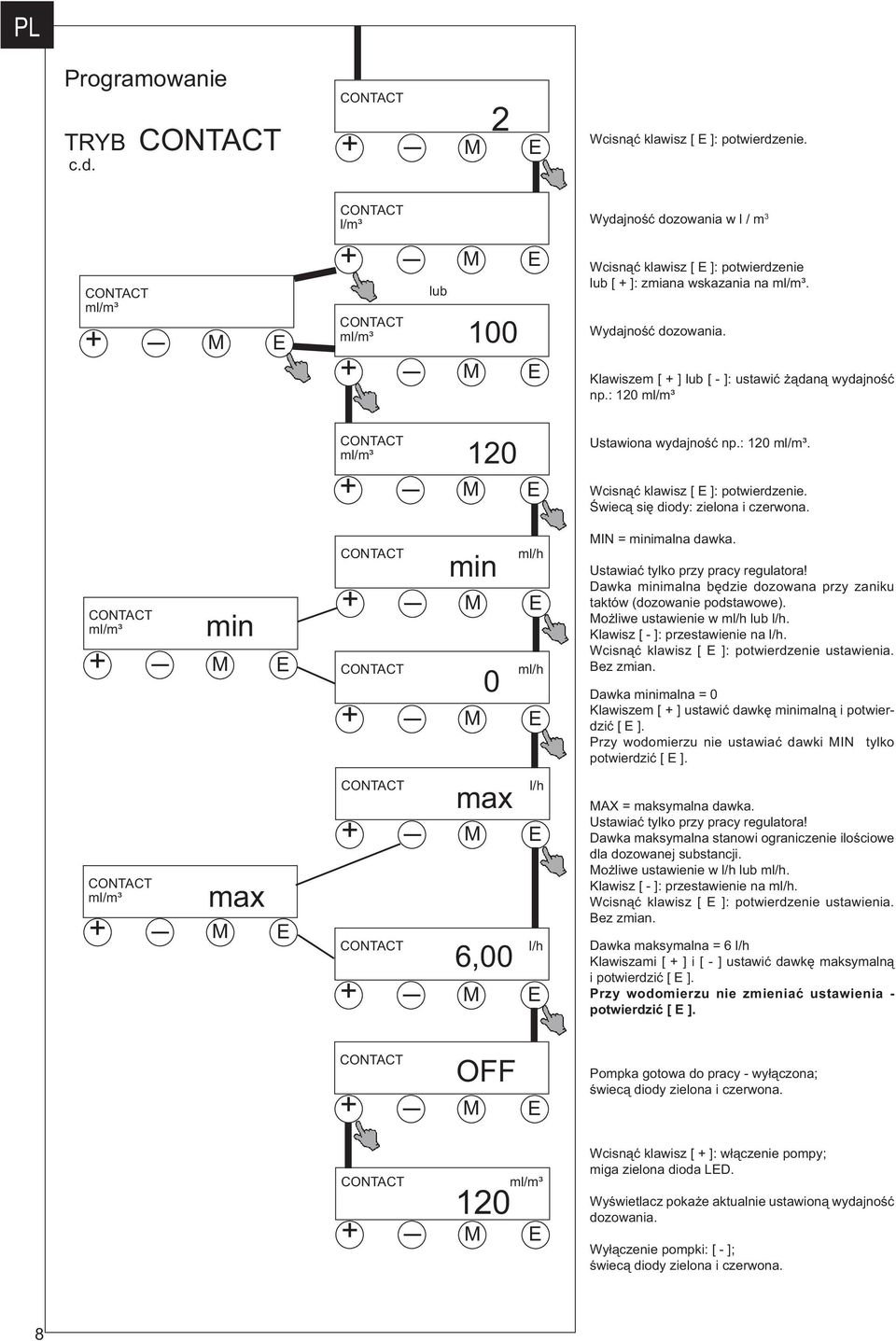

8 Programowanie TRYB c.d. 2 Wcisnąć klawisz [ ]: potwierdzenie. ml/m³ l/m³ ml/m³ 100 Wydajność dozowania w l / m 3 Wcisnąć klawisz [ ]: potwierdzenie [ ]: zmiana wskazania na ml/m³. Wydajność dozowania. Klawiszem [ ] [ - ]: ustawić żądaną wydajność np.: 120 ml/m³ ml/m³ 120 Ustawiona wydajność np.: 120 ml/m³. Wcisnąć klawisz [ ]: potwierdzenie. Świecą się diody: zielona i czerwona. ml/m³ min min 0 m m IN = minimalna dawka. Ustawiać tylko przy pracy regulatora! Dawka minimalna będzie dozowana przy zaniku taktów (dozowanie podstawowe). ożliwe ustawienie w m. Klawisz [ - ]: przestawienie na. Wcisnąć klawisz [ ]: potwierdzenie ustawienia. Bez zmian. Dawka minimalna = 0 Klawiszem [ ] ustawić dawkę minimalną i potwierdzić [ ]. Przy wodomierzu nie ustawiać dawki IN tylko potwierdzić [ ]. ml/m³ max max 6,00 AX = maksymalna dawka. Ustawiać tylko przy pracy regulatora! Dawka maksymalna stanowi ograniczenie ilościowe dla dozowanej substancji. ożliwe ustawienie w m. Klawisz [ - ]: przestawienie na m. Wcisnąć klawisz [ ]: potwierdzenie ustawienia. Bez zmian. Dawka maksymalna = 6 Klawiszami [ ] i [ - ] ustawić dawkę maksymalną i potwierdzić [ ]. Przy wodomierzu nie zmieniać ustawienia - potwierdzić [ ]. OFF Pompka gotowa do pracy - wyłączona; świecą diody zielona i czerwona. 120 ml/m³ Wcisnąć klawisz [ ]: włączenie pompy; miga zielona dioda LD. Wyświetlacz pokaże aktualnie ustawioną wydajność dozowania. Wyłączenie pompki: [ - ]; świecą diody zielona i czerwona. 8

9 Programowanie (ustawienie fabryczne = ) TRYB CHARG Pompa dozuje zadaną ilość (charge) w zadanych odstępach czasu. Przykład: Dozowana ilość: 35,5 l Wydajność dozowania: 4,0 przy 7 bar przeciwciśnienia Czas (odstępy): 16 h 6.0 UFF USR Włączyć pompkę do sieci. Zapala się zielona dioda. Na wyświetlaczu panelu sterującego pokazane są aktualne ustawienia: np.: wydajność dozowania 6,0 (). Wcisnąć klawisz [ - ] Wcisnąć klawisz [ ] Zielona dioda szybko pulsuje. Wcisnąć klawisz [ ]: potwierdzenie. PL 0 Wcisnąć klawisz [ ] Dwukrotnie wcisnąć klawisz [ ] i przełączyć na tryb CHARG (ilość). 2x CHARG Wcisnąć klawisz [ ]: potwierdzenie i przejście do następnego kroku. CHARG BAR Ustawić przeciwciśnienie w barach CHARG CHARG CHARG 7,0 XT TI CHARG CHARG 5,0 INT Ustawione przeciwciśnienie: 5 bar. Klawiszem [ ] [ - ] zmienić ustawienie wg aktualnego przeciwciśnienia. Pompa ustawiona jest na tryb INT (załączanie wewnętrzne). Do wyboru załączanie INT, XT TI (wewnętrzne, zdalne-impulsowe czasowe). Klawiszem [ ] przestawić pompę na XT. Klawiszami [ ] oraz [ - ] przestawić na TI i wprowadzić odstęp czasu (powtórka po upływie ustawionego czasu) : klawisz [ ]: przejście do następnego kroku (bez wprowadzania interwału). 9

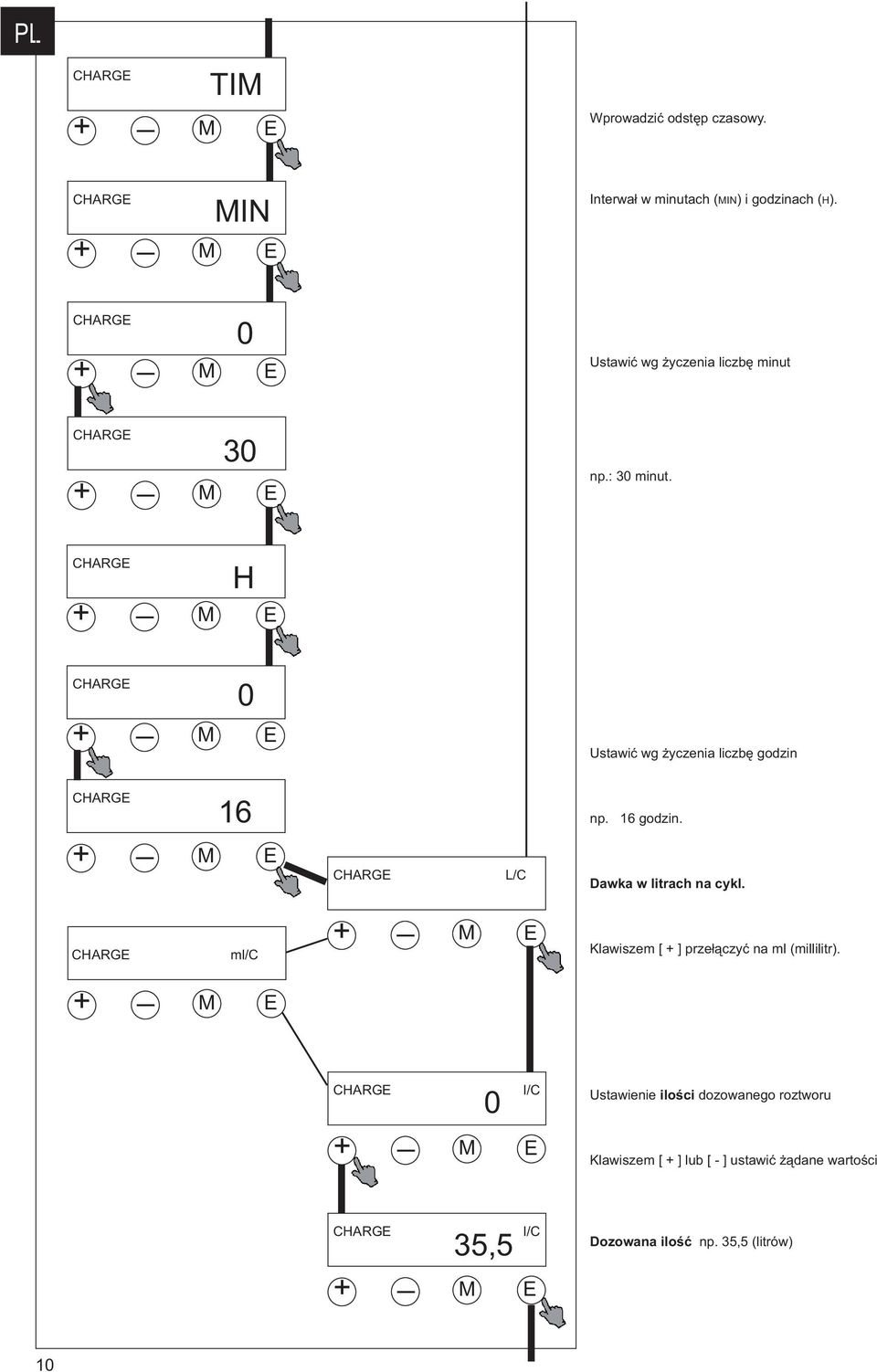

10 CHARG TI Wprowadzić odstęp czasowy. CHARG IN Interwał w minutach (IN) i godzinach (H). CHARG 0 Ustawić wg życzenia liczbę minut CHARG 30 np.: 30 minut. CHARG H CHARG 0 Ustawić wg życzenia liczbę godzin CHARG CHARG 16 ml/c CHARG L/C np. 16 godzin. Dawka w litrach na cykl. Klawiszem [ ] przełączyć na ml (millilitr). CHARG 0 l/c Ustawienie ilości dozowanego roztworu Klawiszem [ ] [ - ] ustawić żądane wartości CHARG 35,5 l/c Dozowana ilość np. 35,5 (litrów) 10

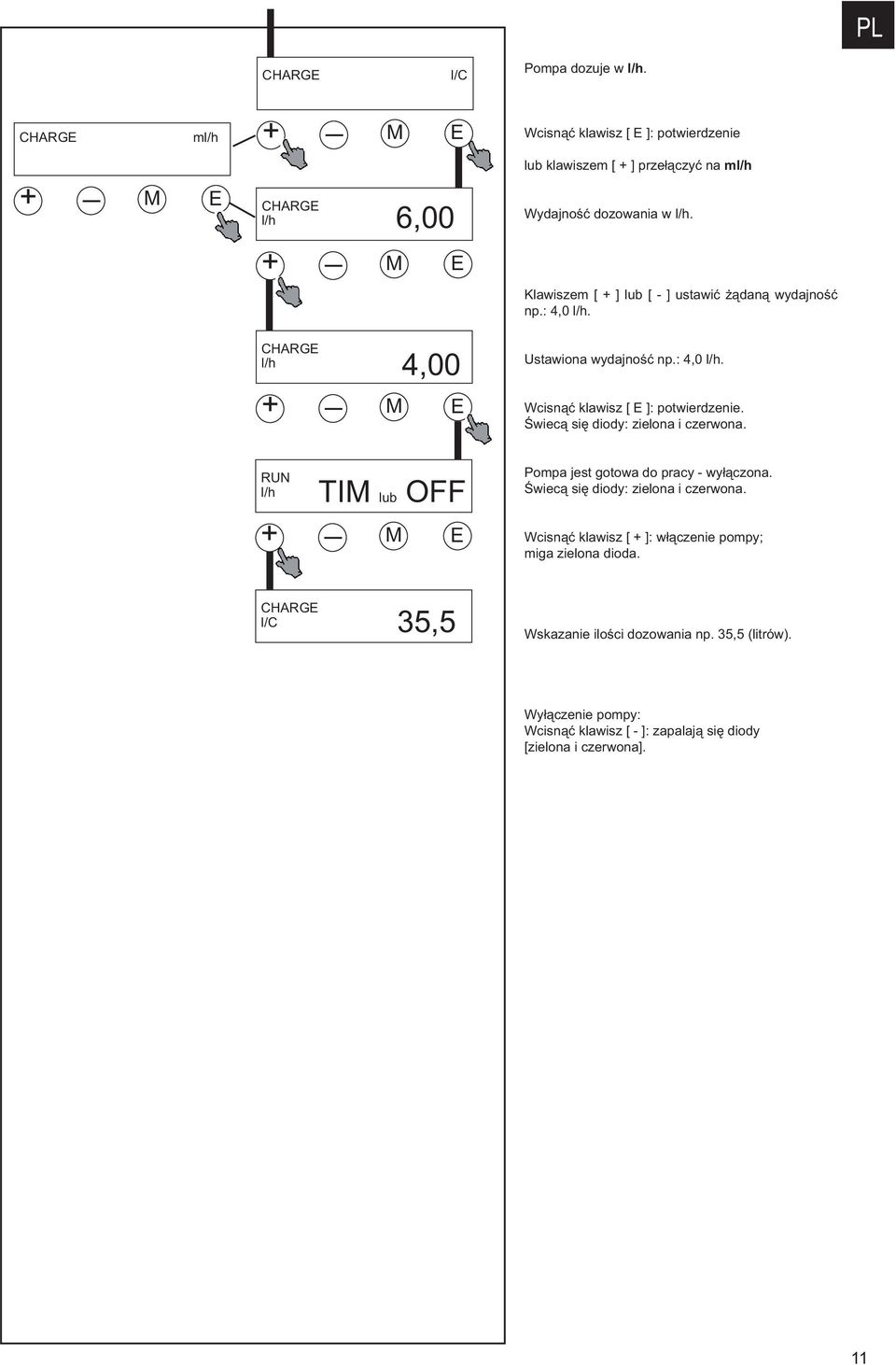

11 CHARG l/c Pompa dozuje w. CHARG m Wcisnąć klawisz [ ]: potwierdzenie CHARG 6,00 klawiszem [ ] przełączyć na m Wydajność dozowania w. Klawiszem [ ] [ - ] ustawić żądaną wydajność np.: 4,0. CHARG 4,00 Ustawiona wydajność np.: 4,0. Wcisnąć klawisz [ ]: potwierdzenie. Świecą się diody: zielona i czerwona. TI OFF Pompa jest gotowa do pracy - wyłączona. Świecą się diody: zielona i czerwona. Wcisnąć klawisz [ ]: włączenie pompy; miga zielona dioda. CHARG l/c 35,5 Wskazanie ilości dozowania np. 35,5 (litrów). Wyłączenie pompy: Wcisnąć klawisz [ - ]: zapalają się diody [zielona i czerwona]. 11

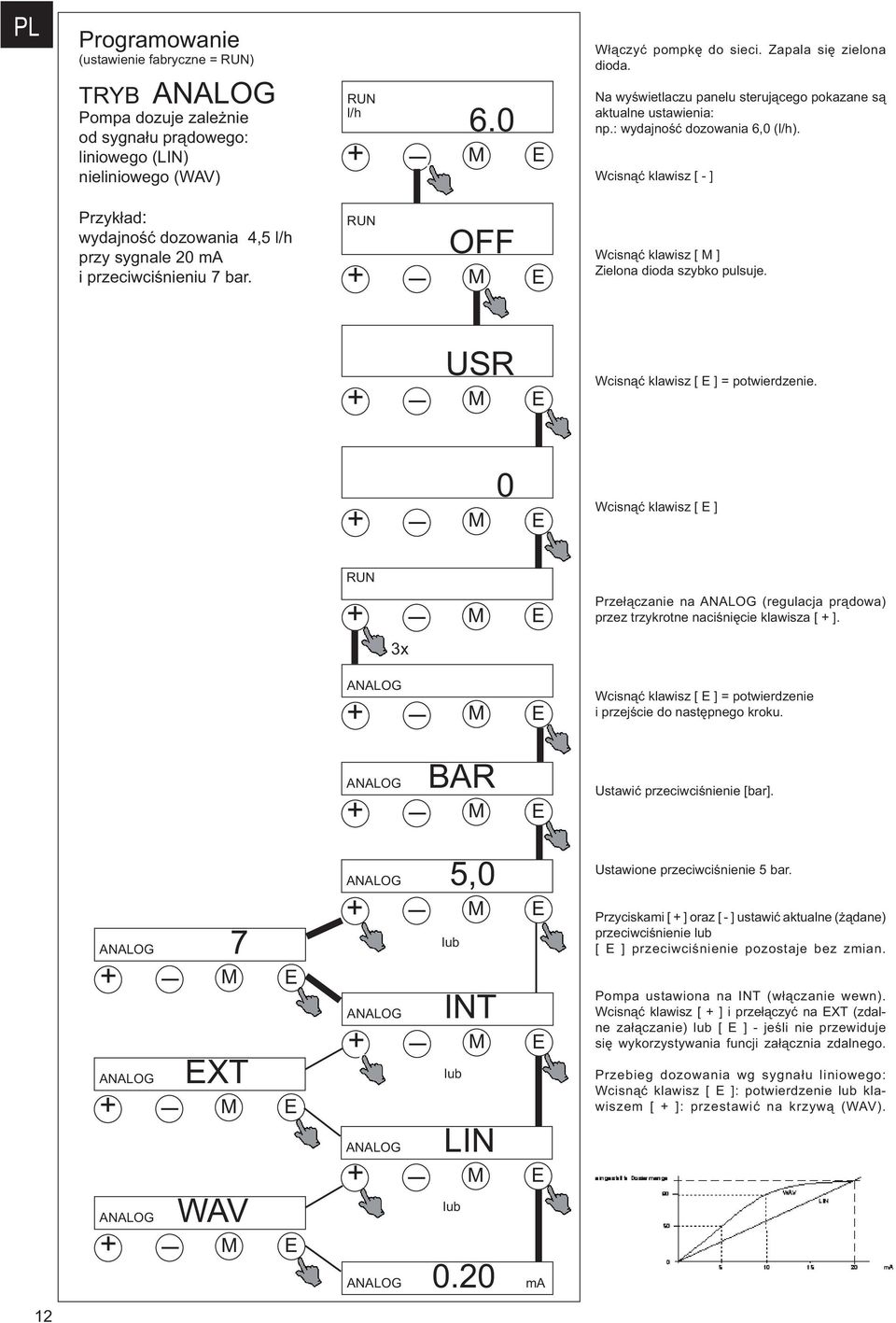

12 Programowanie (ustawienie fabryczne = ) TRYB Pompa dozuje zależnie od sygnału prądowego: liniowego (LIN) nieliniowego (WAV) 6.0 Włączyć pompkę do sieci. Zapala się zielona dioda. Na wyświetlaczu panelu sterującego pokazane są aktualne ustawienia: np.: wydajność dozowania 6,0 (). Wcisnąć klawisz [ - ] Przykład: wydajność dozowania 4,5 przy sygnale 20 ma i przeciwciśnieniu 7 bar. OFF Wcisnąć klawisz [ ] Zielona dioda szybko pulsuje. USR Wcisnąć klawisz [ ] = potwierdzenie. 0 Wcisnąć klawisz [ ] Przełączanie na (regulacja prądowa) przez trzykrotne naciśnięcie klawisza [ ]. 3x Wcisnąć klawisz [ ] = potwierdzenie i przejście do następnego kroku. BAR Ustawić przeciwciśnienie [bar]. 7 XT WAV 5,0 INT LIN Ustawione przeciwciśnienie 5 bar. Przyciskami [ ] oraz [ - ] ustawić aktualne (żądane) przeciwciśnienie [ ] przeciwciśnienie pozostaje bez zmian. Pompa ustawiona na INT (włączanie wewn). Wcisnąć klawisz [ ] i przełączyć na XT (zdalne załączanie) [ ] - jeśli nie przewiduje się wykorzystywania funcji załącznia zdalnego. Przebieg dozowania wg sygnału liniowego: Wcisnąć klawisz [ ]: potwierdzenie klawiszem [ ]: przestawić na krzywą (WAV) ma 12

13 4.20 ma m 0.20 ma Wyjście regulatora ustawione na 0-20 ma. Klawisz [ ]: przestawienie na zakres 4-20 ma. Klawisz [ ]: przestawienie na zakres 20-0 ma. Klawisz [ ]: przestawienie na zakres 20-4 ma. (funkcje dodatkowe) Wydajność dozowania w (litr/godzina) Wcisnąć klawisz [ ] : potwierdzenie klawiszem [ ] przestawić wydajność na m (militr/godzina). 6.0 Wydajność dozowania ustawiona 6,0 (). Klawiszem [ ] [ - ]: ustawić żądane wartości 4.5 np. 4,5 IN IN m 0 m IN = minimalna dawka Ustawiona dawka minimalna będzie dozowana po osiągnięciu wartości 0 na wejściu prądowym. [ - ]: przełączenie na [ ]: potwierdzenie; brak zmian. Dawka minimalna = 0 [ ] oraz [ - ]: ustawienie dawki [ ]: potwierdzenie 0.0 ma Przesunięcie momentu rozpoczęcia dozowania: - pompa zaczynie dozować dopiero od ustawionej wartości 0.0 ma 5.3 ma Wcisnąć klawisz [ ]: potwierdzenie ustawienia. Zapali się zielona dioda. OFF Pompka gotowa do pracy - wyłączona; świecą diody zielona i czerwona. Wcisnąć klawisz [ ]: włączenie pompy; pulsuje zielona dioda. Wyświetlacz pokazuje: 5,3 aktualną wartość na wyjściu regulatora. Wyłączenie pompy: Wcisnąć klawisz [ - ]: świecą diody zielona i czerwona. 13

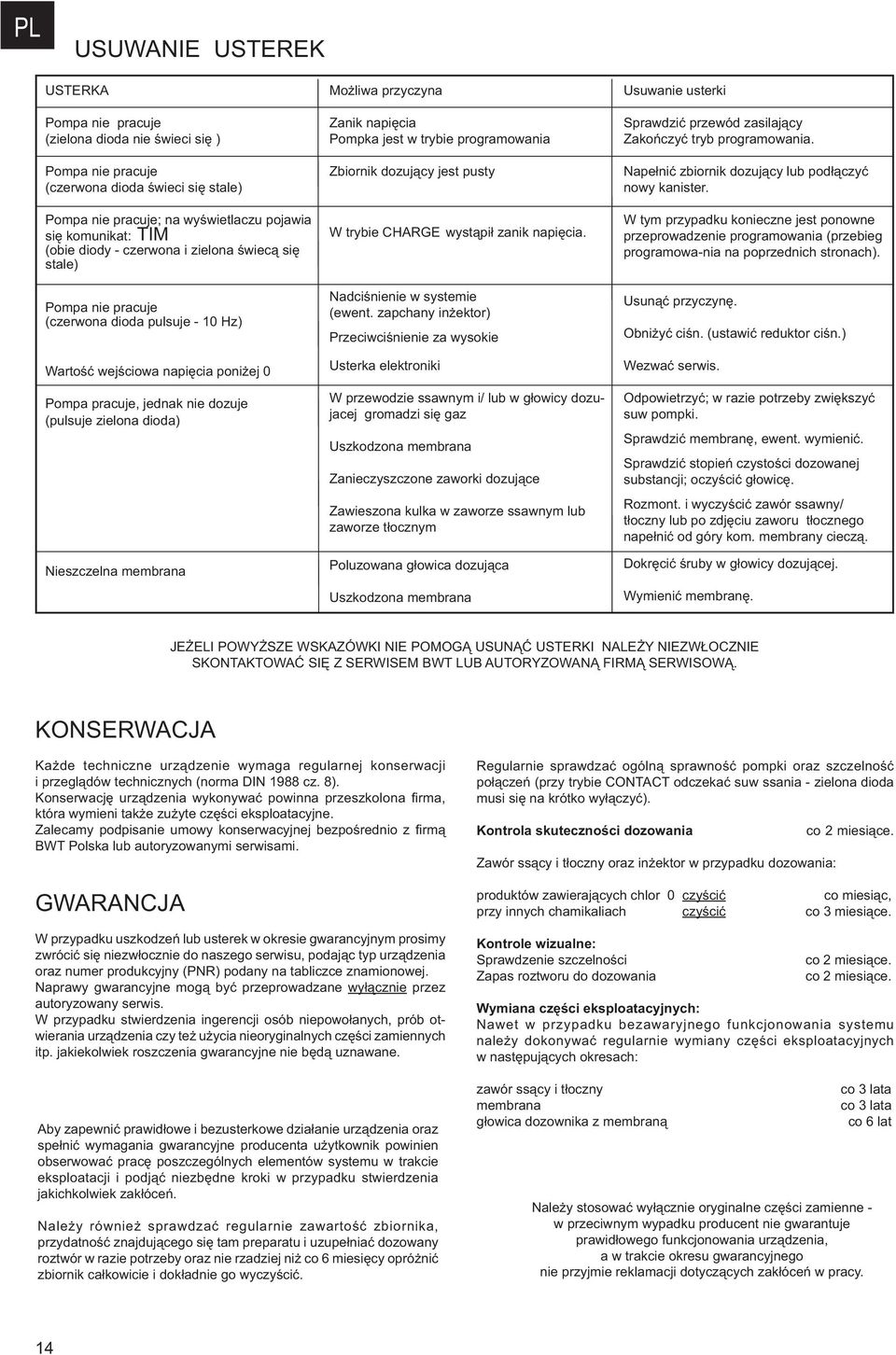

14 USUWANI USTRK USTRKA Pompa nie pracuje (zielona dioda nie świeci się ) Pompa nie pracuje (czerwona dioda świeci się stale) Pompa nie pracuje; na wyświetlaczu pojawia się komunikat: TI (obie diody - czerwona i zielona świecą się stale) Pompa nie pracuje (czerwona dioda pulsuje - 10 Hz) Wartość wejściowa napięcia poniżej 0 Pompa pracuje, jednak nie dozuje (pulsuje zielona dioda) Nieszczelna membrana ożliwa przyczyna Zanik napięcia Pompka jest w trybie programowania Zbiornik dozujący jest pusty W trybie CHARG wystąpił zanik napięcia. Nadciśnienie w systemie (ewent. zapchany inżektor) Przeciwciśnienie za wysokie Usterka elektroniki W przewodzie ssawnym i/ w głowicy dozujacej gromadzi się gaz Uszkodzona membrana Zanieczyszczone zaworki dozujące Zawieszona kulka w zaworze ssawnym zaworze tłocznym Poluzowana głowica dozująca Uszkodzona membrana Usuwanie usterki Sprawdzić przewód zasilający Zakończyć tryb programowania. Napełnić zbiornik dozujący podłączyć nowy kanister. W tym przypadku konieczne jest ponowne przeprowadzenie programowania (przebieg programowa-nia na poprzednich stronach). Usunąć przyczynę. Obniżyć ciśn. (ustawić reduktor ciśn.) Wezwać serwis. Odpowietrzyć; w razie potrzeby zwiększyć suw pompki. Sprawdzić membranę, ewent. wymienić. Sprawdzić stopień czystości dozowanej substancji; oczyścić głowicę. Rozmont. i wyczyścić zawór ssawny/ tłoczny po zdjęciu zaworu tłocznego napełnić od góry kom. membrany cieczą. Dokręcić śruby w głowicy dozującej. Wymienić membranę. JŻLI POWYŻSZ WSKAZÓWKI NI POOGĄ USUNĄĆ USTRKI NALŻY NIZWŁOCZNI SKONTAKTOWAĆ SIĘ Z SRWIS BWT LUB AUTORYZOWANĄ FIRĄ SRWISOWĄ. KONSRWACJA Każde techniczne urządzenie wymaga regularnej konserwacji i przeglądów technicznych (norma DIN 1988 cz. 8). Konserwację urządzenia wykonywać powinna przeszkolona firma, która wymieni także zużyte części eksploatacyjne. Zalecamy podpisanie umowy konserwacyjnej bezpośrednio z firmą BWT Polska autoryzowanymi serwisami. GWARANCJA W przypadku uszkodzeń usterek w okresie gwarancyjnym prosimy zwrócić się niezwłocznie do naszego serwisu, podając typ urządzenia oraz numer produkcyjny (PNR) podany na tabliczce znamionowej. Naprawy gwarancyjne mogą być przeprowadzane wyłącznie przez autoryzowany serwis. W przypadku stwierdzenia ingerencji osób niepowołanych, prób otwierania urządzenia czy też użycia nieoryginalnych części zamiennych itp. jakiekolwiek roszczenia gwarancyjne nie będą uznawane. Aby zapewnić prawidłowe i bezusterkowe działanie urządzenia oraz spełnić wymagania gwarancyjne producenta użytkownik powinien obserwować pracę poszczególnych elementów systemu w trakcie eksploatacji i podjąć niezbędne kroki w przypadku stwierdzenia jakichkolwiek zakłóceń. Należy również sprawdzać regularnie zawartość zbiornika, przydatność znajdującego się tam preparatu i uzupełniać dozowany roztwór w razie potrzeby oraz nie rzadziej niż co 6 miesięcy opróżnić zbiornik całkowicie i dokładnie go wyczyścić. Regularnie sprawdzać ogólną sprawność pompki oraz szczelność połączeń (przy trybie odczekać suw ssania - zielona dioda musi się na krótko wyłączyć). Kontrola skuteczności dozowania Zawór ssący i tłoczny oraz inżektor w przypadku dozowania: co 2 miesiące. produktów zawierających chlor 0 czyścić co miesiąc, przy innych chamikaliach czyścić co 3 miesiące. Kontrole wizualne: Sprawdzenie szczelności Zapas roztworu do dozowania co 2 miesiące. co 2 miesiące. Wymiana części eksploatacyjnych: Nawet w przypadku bezawaryjnego funkcjonowania systemu należy dokonywać regularnie wymiany części eksploatacyjnych w następujących okresach: zawór ssący i tłoczny membrana głowica dozownika z membraną co 3 lata co 3 lata co 6 lat Należy stosować wyłącznie oryginalne części zamienne - w przeciwnym wypadku producent nie gwarantuje prawidłowego funkcjonowania urządzenia, a w trakcie okresu gwarancyjnego nie przyjmie reklamacji dotyczących zakłóceń w pracy. 14

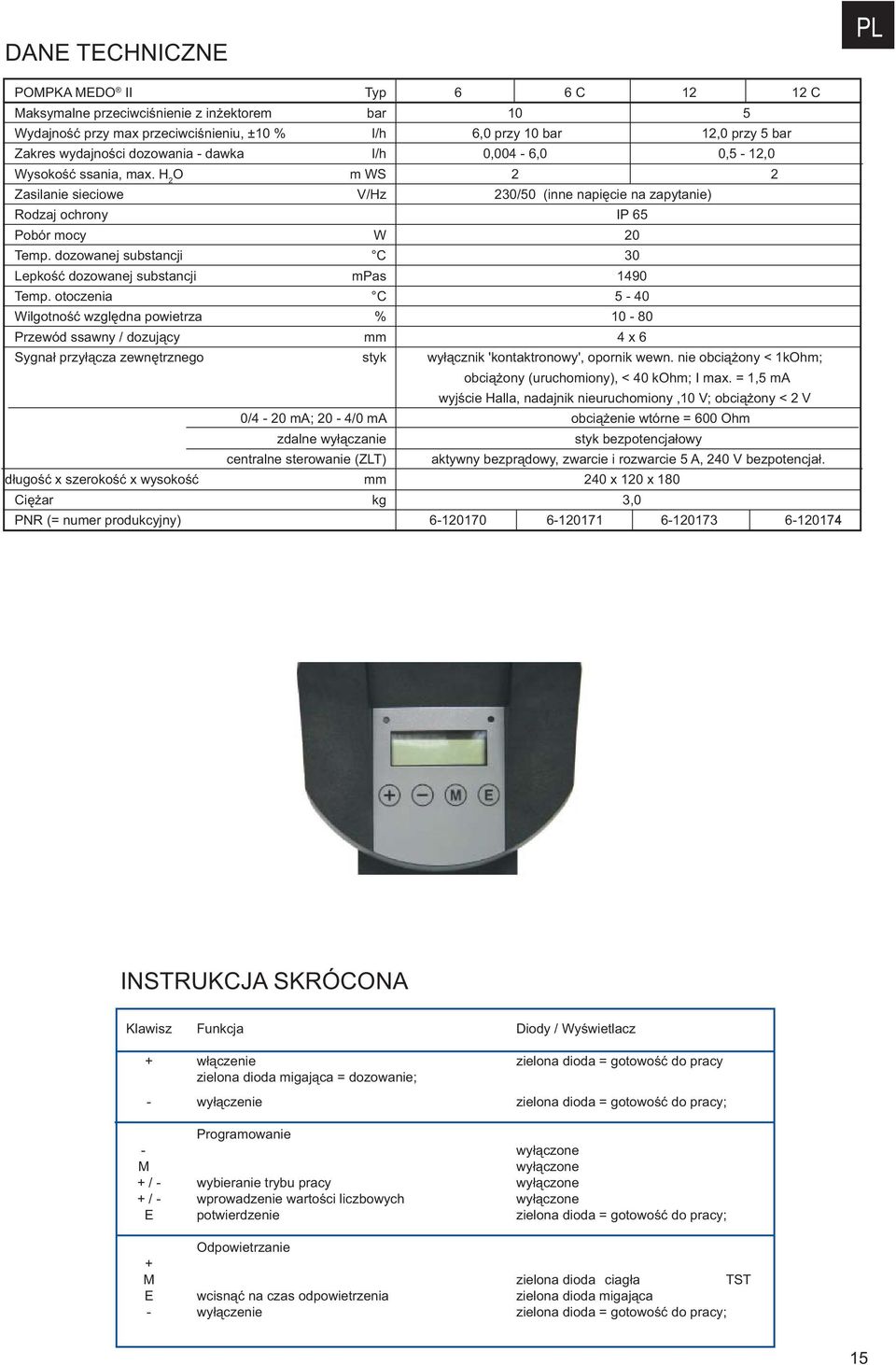

15 DAN TCHNICZN PL POPKA DO II Typ 6 6 C C aksymalne przeciwciśnienie z inżektorem bar 10 5 Wydajność przy max przeciwciśnieniu, ±10 % 6,0 przy 10 bar 12,0 przy 5 bar Zakres wydajności dozowania - dawka 0,004-6,0 0,5-12,0 Wysokość ssania, max. H 2 O m WS 2 2 Zasilanie sieciowe V/Hz 230/50 (inne napięcie na zapytanie) Rodzaj ochrony IP 65 Pobór mocy W 20 Temp. dozowanej substancji C 30 Lepkość dozowanej substancji mpas 1490 Temp. otoczenia C 5-40 Wilgotność względna powietrza % Przewód ssawny / dozujący mm 4 x 6 Sygnał przyłącza zewnętrznego styk wyłącznik 'kontaktronowy', opornik wewn. nie obciążony < 1kOhm; obciążony (uruchomiony), < 40 kohm; I max. = 1,5 ma wyjście Halla, nadajnik nieuruchomiony,10 V; obciążony < 2 V 0/4-20 ma; 20-4/0 ma obciążenie wtórne = 600 Ohm zdalne wyłączanie styk bezpotencjałowy centralne sterowanie (ZLT) aktywny bezprądowy, zwarcie i rozwarcie 5 A, 240 V bezpotencjał. długość x szerokość x wysokość mm 240 x 120 x 180 Ciężar kg 3,0 PNR (= numer produkcyjny) INSTRUKCJA SKRÓCONA Klawisz Funkcja Diody / Wyświetlacz włączenie zielona dioda = gotowość do pracy zielona dioda migająca = dozowanie; - wyłączenie zielona dioda = gotowość do pracy; Programowanie - wyłączone wyłączone / - wybieranie trybu pracy wyłączone / - wprowadzenie wartości liczbowych wyłączone potwierdzenie zielona dioda = gotowość do pracy; Odpowietrzanie zielona dioda ciagła TST wcisnąć na czas odpowietrzenia zielona dioda migająca - wyłączenie zielona dioda = gotowość do pracy; 15

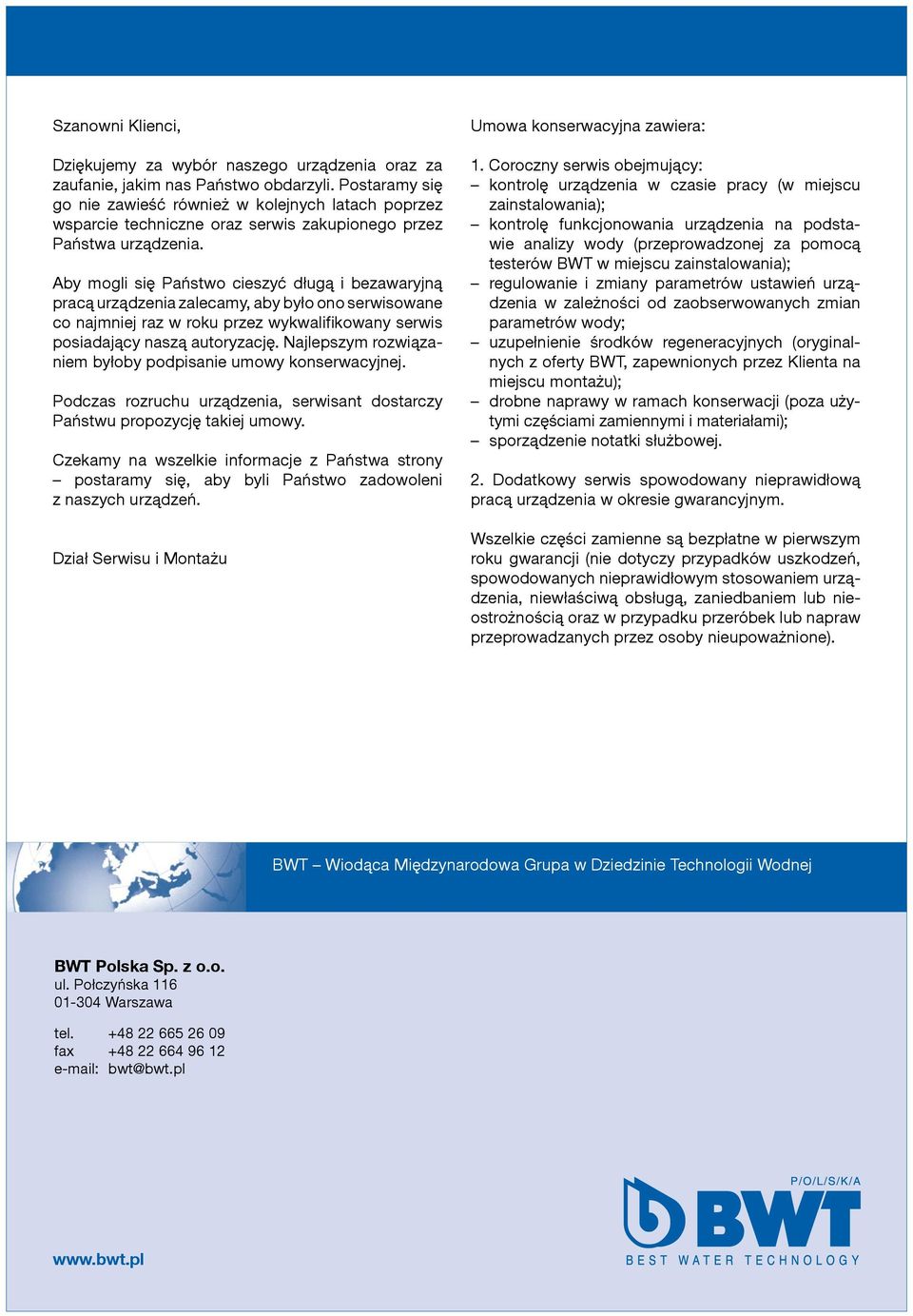

16 Szanowni Klienci, Dziękujemy za wybór naszego urządzenia oraz za zaufanie, jakim nas Państwo obdarzyli. Postaramy się go nie zawieść również w kolejnych latach poprzez wsparcie techniczne oraz serwis zakupionego przez Państwa urządzenia. Aby mogli się Państwo cieszyć długą i bezawaryjną pracą urządzenia zalecamy, aby było ono serwisowane co najmniej raz w roku przez wykwalifikowany serwis posiadający naszą autoryzację. Najlepszym rozwiązaniem byłoby podpisanie umowy konserwacyjnej. Podczas rozruchu urządzenia, serwisant dostarczy Państwu propozycję takiej umowy. Czekamy na wszelkie informacje z Państwa strony postaramy się, aby byli Państwo zadowoleni z naszych urządzeń. Dział Serwisu i ontażu Umowa konserwacyjna zawiera: 1. Coroczny serwis obejmujący: kontrolę urządzenia w czasie pracy (w miejscu zainstalowania); kontrolę funkcjonowania urządzenia na podstawie analizy wody (przeprowadzonej za pomocą testerów BWT w miejscu zainstalowania); regulowanie i zmiany parametrów ustawień urządzenia w zależności od zaobserwowanych zmian parametrów wody; uzupełnienie środków regeneracyjnych (oryginalnych z oferty BWT, zapewnionych przez Klienta na miejscu montażu); drobne naprawy w ramach konserwacji (poza użytymi częściami zamiennymi i materiałami); sporządzenie notatki służbowej. 2. Dodatkowy serwis spowodowany nieprawidłową pracą urządzenia w okresie gwarancyjnym. Wszelkie części zamienne są bezpłatne w pierwszym roku gwarancji (nie dotyczy przypadków uszkodzeń, spowodowanych nieprawidłowym stosowaniem urządzenia, niewłaściwą obsługą, zaniedbaniem nieostrożnością oraz w przypadku przeróbek napraw przeprowadzanych przez osoby nieupoważnione). BWT Wiodąca iędzynarodowa Grupa w Dziedzinie Technologii Wodnej BWT Polska Sp. z o.o. ul. Połczyńska Warszawa tel fax bwt@bwt.pl
