1 Instrukcja montażu i obsługi PL HYDRONAUT Pompa obiegowa do basenów prywatnych Zmiany zastrzeżone!

2 Producent ma prawo dokonywania zmian urządzeń, bez wcześniejszego powiadomienia, o ile w znacznym stopniu nie zmieni to właściwości urządzenia 1. Dane techniczne Maks. ciśnienie systemowe 2 bar Maks. temperatura 35 o C Napięcie 230 Stopień ochrony IP45 Klasa izolacji F Poziom hałasu max 70 db (A) Waga HYD031 HYD051 HYD071 HYD101 8,6 kg 9,5 kg 10,6 kg 11,5 kg Pompa HYDRONAUT pracująca w zestawie filtracyjnym AZUR wykonana jest z trwałego polietylenu, wyposażona w filtr wstępny. wys. całkowita szer. całkowita dł. całkowita 270 mm 180 mm 486 mm 1

temperatura 35 o C Napięcie 230 Stopień ochrony IP45 Klasa izolacji F Poziom hałasu max 70 db (A) Waga HYD031 HYD051 HYD071 HYD101 8,6 kg

3 2. Charakterystyka pracy pompy typ pompy moc wysokość podnoszenia, [m sł. wody] wydajność pompy [m3/h] P-HYD-031 0,26 kw 12,6 10,6 8,0 5,3 2, P-HYD-051 0,37 kw 14,0 12,5 10,0 7,5 4,9 1,9 - - P-HYD-071 0,59 kw 16,5 15,0 12,8 10,3 7,4 4,1 2,1 - P-HYD-101 0,74 kw 19,0 18,0 16,4 14,1 11,0 7,3 5,1 2,8 Zastosowanie Wyłącznie jako pompa obiegowa do wody basenowej 3. Instalacja zestawu i pompy Wskazówka: w basenach, stawach ogrodowych, itp. mogą występować szczególne warunki zastosowania pomp Ze względów praktycznych należy montować pompę możliwie jak najbliżej niecki Aby unikać długiego czasu zasysania używać należy bezpośredniego i krótkiego przewodu ssawnego i zwrócić uwagę na równomierne nachylenie węża ssawnego 2

4,1 2,1 - P-HYD-101 0,74 kw 19,0 18,0 16,4 14,1 11,0 7,3 5,1 2,8 Zastosowanie Wyłącznie jako pompa obiegowa do wody basenowej 3.

4 Pompa powinna być umocowana na równym i twardym fundamencie, który powinien być dostatecznie wysoki, aby woda nie podmywała silnika. Elektrycznych urządzeń sterujących nie można montować bezpośrednio na pompie. Filtr skimera i pompę zamontować należy w bezpiecznym miejscu, zapewnić wentylację i dobry dostęp dla konserwatora Pompę należy zamontować poziomo, przezroczysta pokrywa skierowana powinna być do góry, tak aby można ją było zdjąć do czyszczenia sita Należy używać węży odpowiedniej długości i średnicy oraz minimalną ilość okrętek żerdziowych Biorąc powyższe pod uwagę, wąż należy umocować na przyłączu ssawnym i odpływowym w taki sposób, aby uniknąć samoczynnego oddziaływania na pompę Unikać należy nadmiernego przekręcenia sprzęgieł przyłączy i używać uszczelnień przeznaczonych wyłącznie do wyrobów z tworzyw sztucznych. Nie używać środków na bazie ropy naftowej Bardzo istotne jest to, aby na przewodzie ssawnym nie występowały żadne wycieki. Wąż ssawny powinien mieć, co najmniej tę samą średnicę, co króćce ssawne na pompie 4. Eksploatacja Uruchomienie Przed uruchomieniem napełnić filtr wstępny wodą do wysokości króćca ssawnego. Przy każdorazowym zdejmowaniu pierścienia uszczelniającego pokrywy smarować go pastą silikonową Włączyć silnik, pompa zaczyna ssać. Czas ssania zależy od wysokości ssania i odległości od niecki. Zmierzony czas wynosi 5 minut. Najwyższa wysokość ssania to 2,5 m. Jeśli nie ma ssania, należy skorzystać z tabeli usterek. Konserwacja i utrzymywanie w należytym stanie Sito filtra powinno być stale wyjmowane i gruntownie czyszczone. Nie należy uruchamiać pompy bez sita filtra. Zimowanie Chronić pompę przed działaniem mrozu. Wyjąć wszystkie zatyczki i węże i wypuścić wodę. Zatyczki przechowywać w sicie filtra. W miesiącach zimowych przechowywać pompę w suchym i ciepłym pomieszczeniu. Aby uniknąć szkodliwej kondesacji wody, nie przykrywać pompy folią z tworzywa. Jeśli pompa zamontowana jest na stałe i nie można spuścić wody, ochroną przed mrozem do 46 o C jest roztwór 40% alkoholu propylowego i 60% wody. Nie należy używać żadnych innych środków niż glikol polipropylenowy, ponieważ są mocno trujące i mogą uszkodzić pompę 3

Filtr skimera i pompę zamontować należy w bezpiecznym miejscu, zapewnić wentylację i dobry dostęp dla konserwatora Pompę należy zamontować poziomo, przezroczysta pokrywa skierowana powinna być do

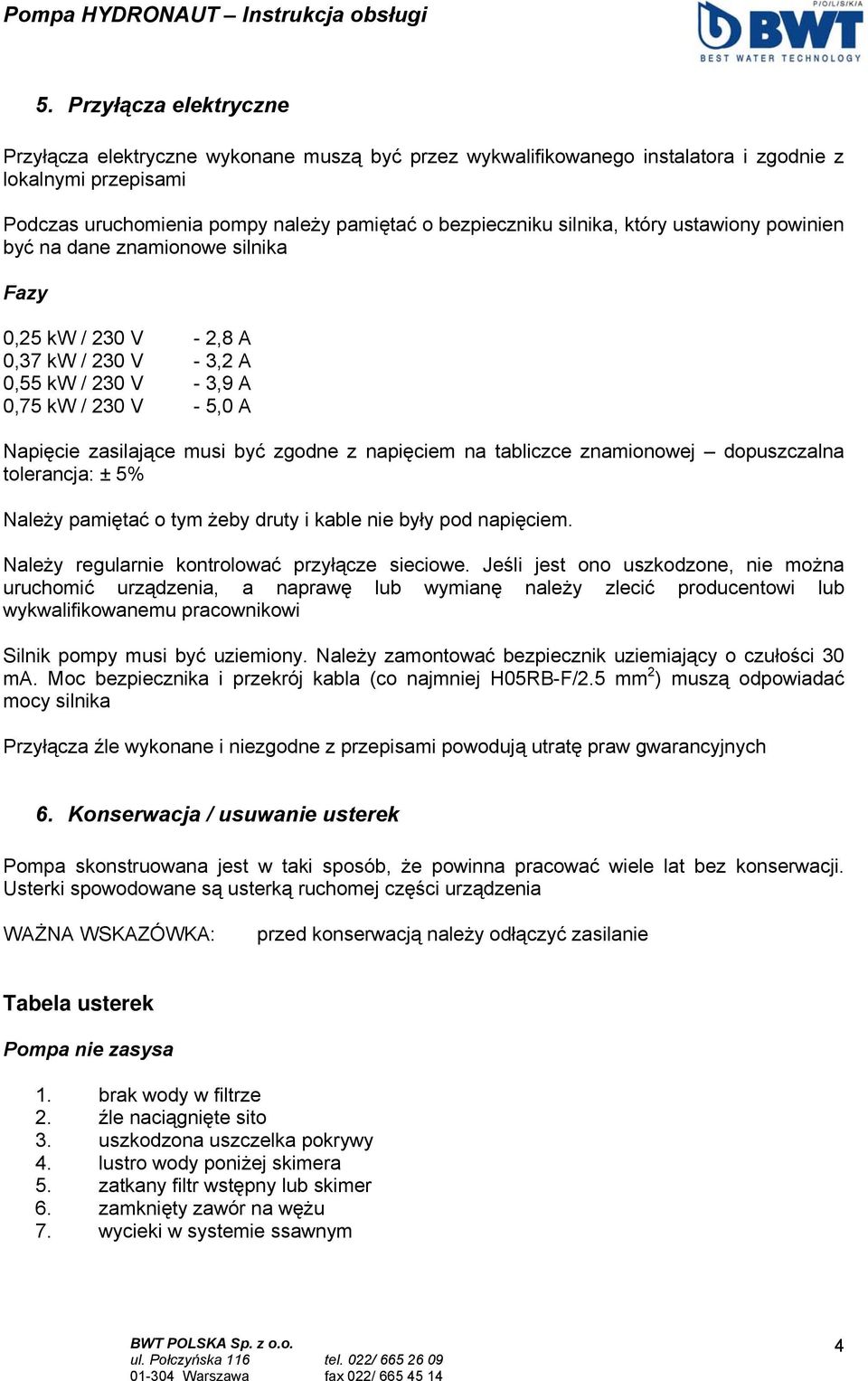

5 5. Przyłącza elektryczne Przyłącza elektryczne wykonane muszą być przez wykwalifikowanego instalatora i zgodnie z lokalnymi przepisami Podczas uruchomienia pompy należy pamiętać o bezpieczniku silnika, który ustawiony powinien być na dane znamionowe silnika Fazy 0,25 kw / 230 V - 2,8 A 0,37 kw / 230 V - 3,2 A 0,55 kw / 230 V - 3,9 A 0,75 kw / 230 V - 5,0 A Napięcie zasilające musi być zgodne z napięciem na tabliczce znamionowej dopuszczalna tolerancja: ± 5% Należy pamiętać o tym żeby druty i kable nie były pod napięciem. Należy regularnie kontrolować przyłącze sieciowe. Jeśli jest ono uszkodzone, nie można uruchomić urządzenia, a naprawę lub wymianę należy zlecić producentowi lub wykwalifikowanemu pracownikowi Silnik pompy musi być uziemiony. Należy zamontować bezpiecznik uziemiający o czułości 30 ma. Moc bezpiecznika i przekrój kabla (co najmniej H05RB-F/2.5 mm 2 ) muszą odpowiadać mocy silnika Przyłącza źle wykonane i niezgodne z przepisami powodują utratę praw gwarancyjnych 6. Konserwacja / usuwanie usterek Pompa skonstruowana jest w taki sposób, że powinna pracować wiele lat bez konserwacji. Usterki spowodowane są usterką ruchomej części urządzenia WAŻNA WSKAZÓWKA: przed konserwacją należy odłączyć zasilanie Tabela usterek Pompa nie zasysa 1. brak wody w filtrze 2. źle naciągnięte sito 3. uszkodzona uszczelka pokrywy 4. lustro wody poniżej skimera 5. zatkany filtr wstępny lub skimer 6. zamknięty zawór na wężu 7. wycieki w systemie ssawnym 4

zgodne z napięciem na tabliczce znamionowej dopuszczalna tolerancja: ± 5% Należy pamiętać o tym żeby druty i kable nie były pod napięciem. Należy regularnie kontrolować przyłącze sieciowe.

6 Silnik nie obraca się 1. włącznik sieciowy ustawiony na AUS (OFF) 2. zwolniony bezpiecznik 3. pompa wyłączona ewentualnie włączanie czasowe 4. nieprawidłowe przyłącza silnika 5. oś silnika zakleszczona łożyskiem kulowym 6. zanieczyszczony napęd Małe ssanie wysokie ciśnienie na filtrze 1. zabrudzony filtr 2. zanieczyszczenia w przewodzie powrotnym Małe ssanie niskie ciśnienie na filtrze 1. zapchany filtr wstępny lub skimer 2. zapchany napęd 3. wycieki w przewodzie ssawnym 4. zanieczyszczony przewód powrotny Głośne szumy w pompie 1. wycieki na przewodzie ssawnym 2. obce ciała w obudowie pompy 3. kawitacja Lista części zamiennych 1. P-H silnik 0,25 kw 1 P-H silnik 0,37 kw 1 P-H silnik 0,5 kw 1 P-H silnik 0,75 kw 1 2. P-H śruba 1 3. P-H podkładka 1 4. P-H kołnierz uszczelniający 1 5. P-H uszczelka 1 6. P-H kołnierz pierścienia uszczelniającego 1 7. P-H uszczelka wałka 1 8. P-H uszczelka aparatu przewodzącego 1 9. P-H aparat przewodzący P-H napęd 0,25 kw 1 P-H napęd 0,37 kw 1 P-H napęd 0,5 kw 1 P-H napęd 0,75 kw P-H nakrętka P-H obudowa pompy P-H odciąg pierścienia uszczelniającego P-H odciąg skrzydełka zatyczki P-H sito filtra P-H uszczelka pokrywy P-H przykrywa filtra wstępnego P-H śruba przykrywy 1 5

zanieczyszczenia w przewodzie powrotnym Małe ssanie niskie ciśnienie na filtrze 1. zapchany filtr wstępny lub skimer 2. zapchany napęd 3. wycieki w przewodzie ssawnym 4.

8 BWT wiodąca grupa w dziedzinie technologii wodnej na świecie BWT Polska Sp. z o.o. ul. Połczyńska Warszawa tel / , fax / , bwt@bwt.pl
