MASZYNA DO DYMU FLZ-2000M Instrukcja Obsługi

Transkrypt

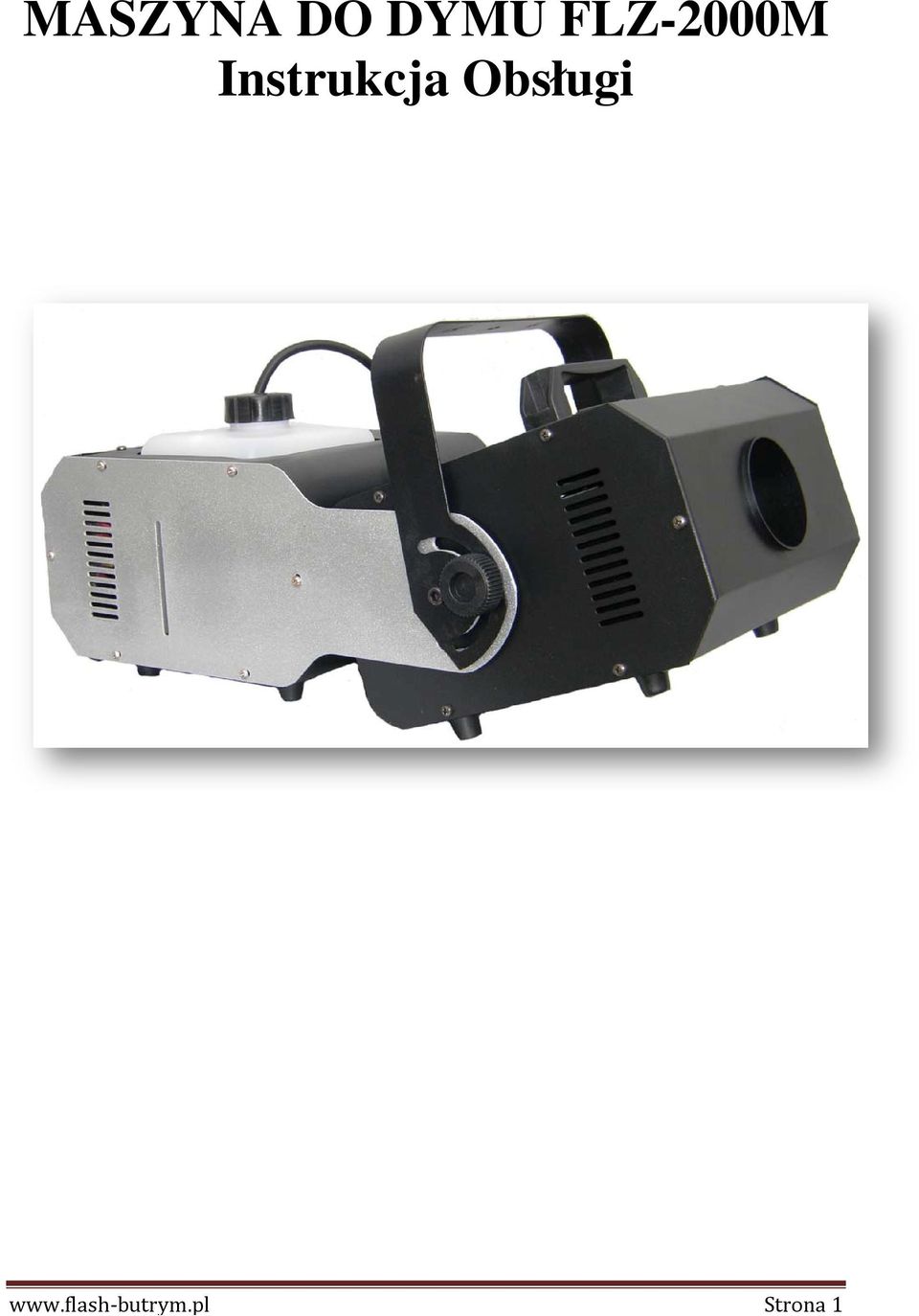

1 MASZYNA DO DYMU FLZ-2000M Instrukcja Obsługi Strona 1

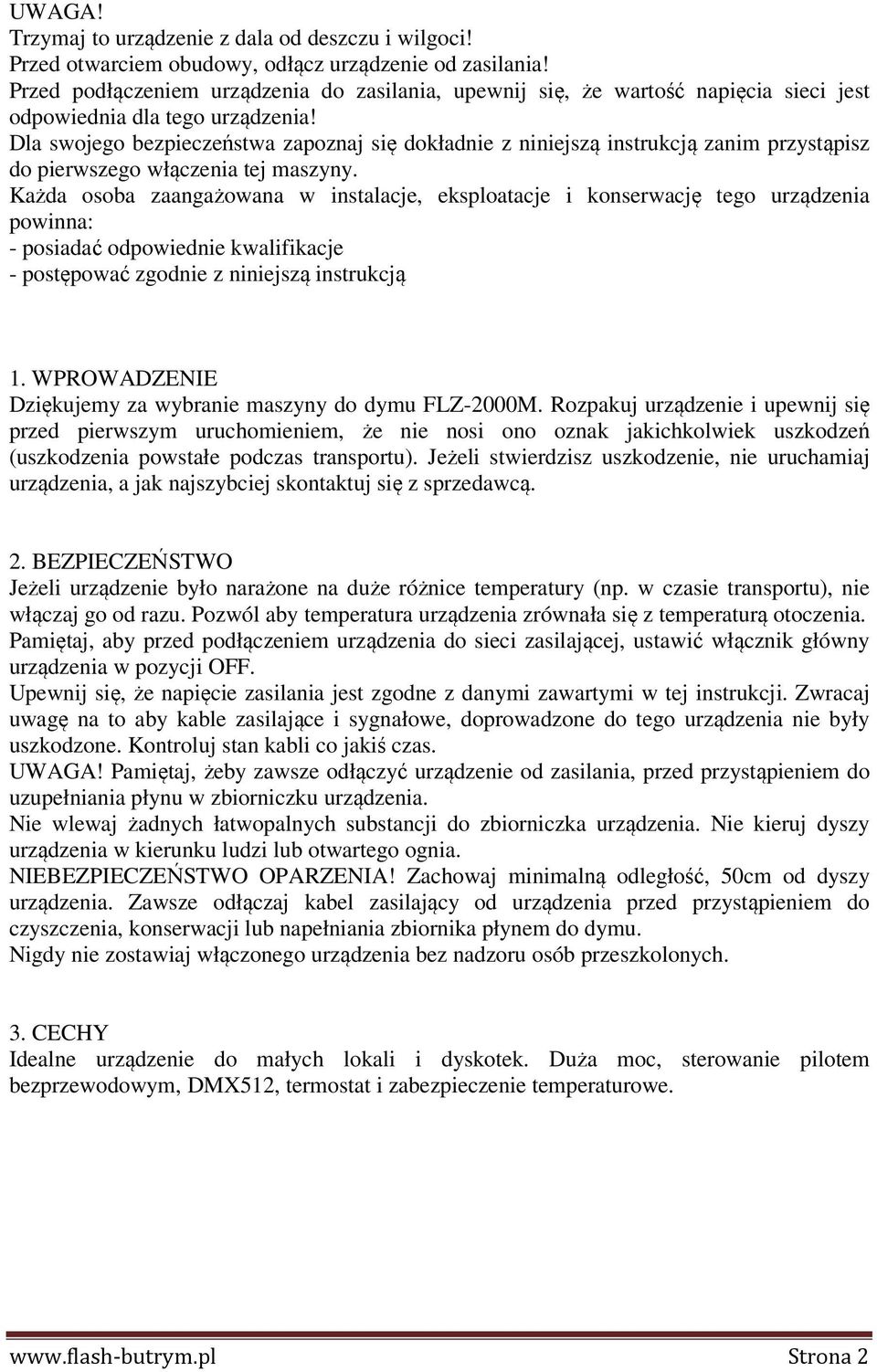

2 UWAGA! Trzymaj to urządzenie z dala od deszczu i wilgoci! Przed otwarciem obudowy, odłącz urządzenie od zasilania! Przed podłączeniem urządzenia do zasilania, upewnij się, że wartość napięcia sieci jest odpowiednia dla tego urządzenia! Dla swojego bezpieczeństwa zapoznaj się dokładnie z niniejszą instrukcją zanim przystąpisz do pierwszego włączenia tej maszyny. Każda osoba zaangażowana w instalacje, eksploatacje i konserwację tego urządzenia powinna: - posiadać odpowiednie kwalifikacje - postępować zgodnie z niniejszą instrukcją 1. WPROWADZENIE Dziękujemy za wybranie maszyny do dymu FLZ-2000M. Rozpakuj urządzenie i upewnij się przed pierwszym uruchomieniem, że nie nosi ono oznak jakichkolwiek uszkodzeń (uszkodzenia powstałe podczas transportu). Jeżeli stwierdzisz uszkodzenie, nie uruchamiaj urządzenia, a jak najszybciej skontaktuj się z sprzedawcą. 2. BEZPIECZEŃSTWO Jeżeli urządzenie było narażone na duże różnice temperatury (np. w czasie transportu), nie włączaj go od razu. Pozwól aby temperatura urządzenia zrównała się z temperaturą otoczenia. Pamiętaj, aby przed podłączeniem urządzenia do sieci zasilającej, ustawić włącznik główny urządzenia w pozycji OFF. Upewnij się, że napięcie zasilania jest zgodne z danymi zawartymi w tej instrukcji. Zwracaj uwagę na to aby kable zasilające i sygnałowe, doprowadzone do tego urządzenia nie były uszkodzone. Kontroluj stan kabli co jakiś czas. UWAGA! Pamiętaj, żeby zawsze odłączyć urządzenie od zasilania, przed przystąpieniem do uzupełniania płynu w zbiorniczku urządzenia. Nie wlewaj żadnych łatwopalnych substancji do zbiorniczka urządzenia. Nie kieruj dyszy urządzenia w kierunku ludzi lub otwartego ognia. NIEBEZPIECZEŃSTWO OPARZENIA! Zachowaj minimalną odległość, 50cm od dyszy urządzenia. Zawsze odłączaj kabel zasilający od urządzenia przed przystąpieniem do czyszczenia, konserwacji lub napełniania zbiornika płynem do dymu. Nigdy nie zostawiaj włączonego urządzenia bez nadzoru osób przeszkolonych. 3. CECHY Idealne urządzenie do małych lokali i dyskotek. Duża moc, sterowanie pilotem bezprzewodowym, DMX512, termostat i zabezpieczenie temperaturowe. Strona 2

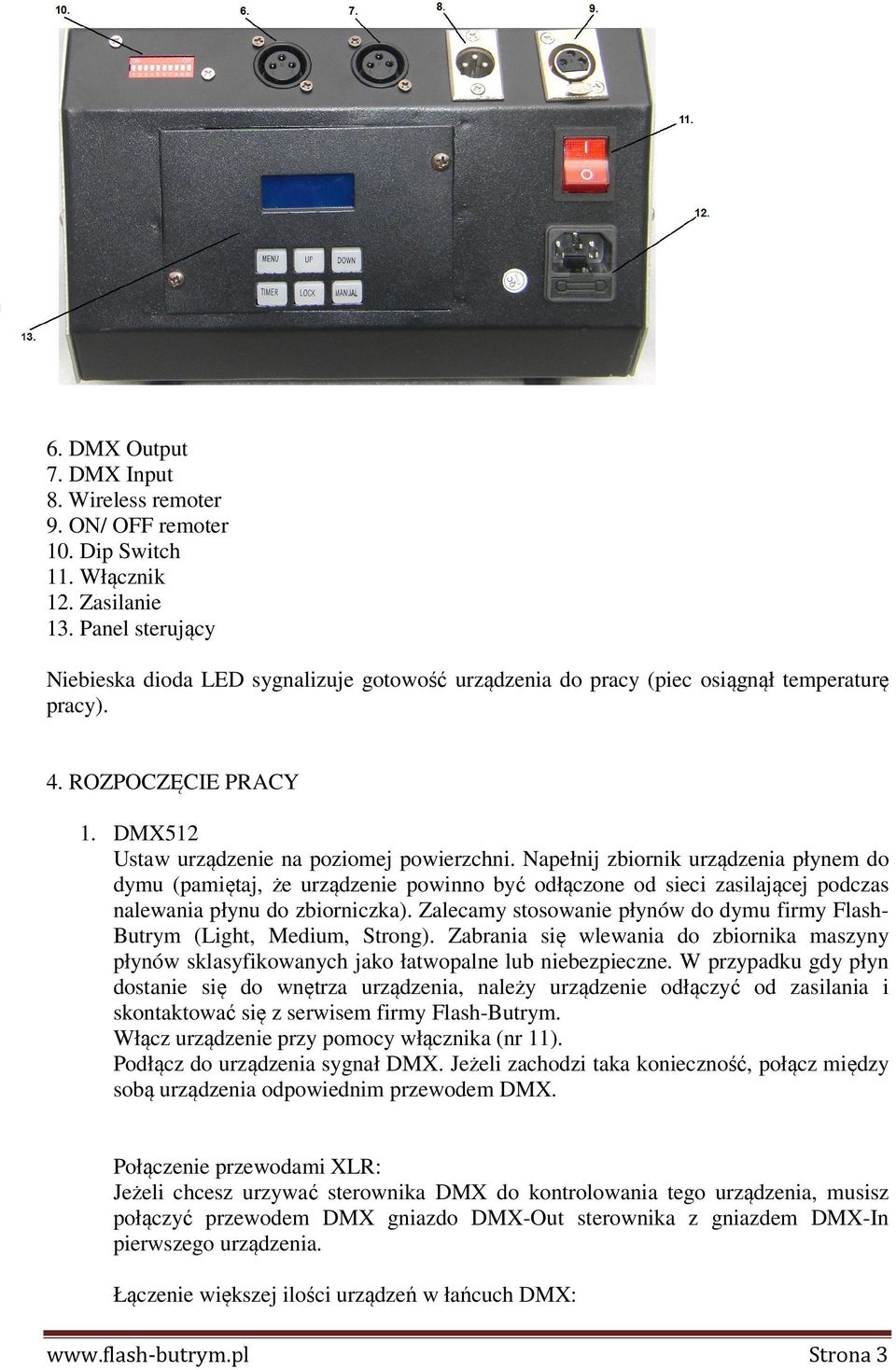

3 6. DMX Output 7. DMX Input 8. Wireless remoter 9. ON/ OFF remoter 10. Dip Switch 11. Włącznik 12. Zasilanie 13. Panel sterujący Niebieska dioda LED sygnalizuje gotowość urządzenia do pracy (piec osiągnął temperaturę pracy). 4. ROZPOCZĘCIE PRACY 1. DMX512 Ustaw urządzenie na poziomej powierzchni. Napełnij zbiornik urządzenia płynem do dymu (pamiętaj, że urządzenie powinno być odłączone od sieci zasilającej podczas nalewania płynu do zbiorniczka). Zalecamy stosowanie płynów do dymu firmy Flash- Butrym (Light, Medium, Strong). Zabrania się wlewania do zbiornika maszyny płynów sklasyfikowanych jako łatwopalne lub niebezpieczne. W przypadku gdy płyn dostanie się do wnętrza urządzenia, należy urządzenie odłączyć od zasilania i skontaktować się z serwisem firmy Flash-Butrym. Włącz urządzenie przy pomocy włącznika (nr 11). Podłącz do urządzenia sygnał DMX. Jeżeli zachodzi taka konieczność, połącz między sobą urządzenia odpowiednim przewodem DMX. Połączenie przewodami XLR: Jeżeli chcesz urzywać sterownika DMX do kontrolowania tego urządzenia, musisz połączyć przewodem DMX gniazdo DMX-Out sterownika z gniazdem DMX-In pierwszego urządzenia. Łączenie większej ilości urządzeń w łańcuch DMX: Strona 3

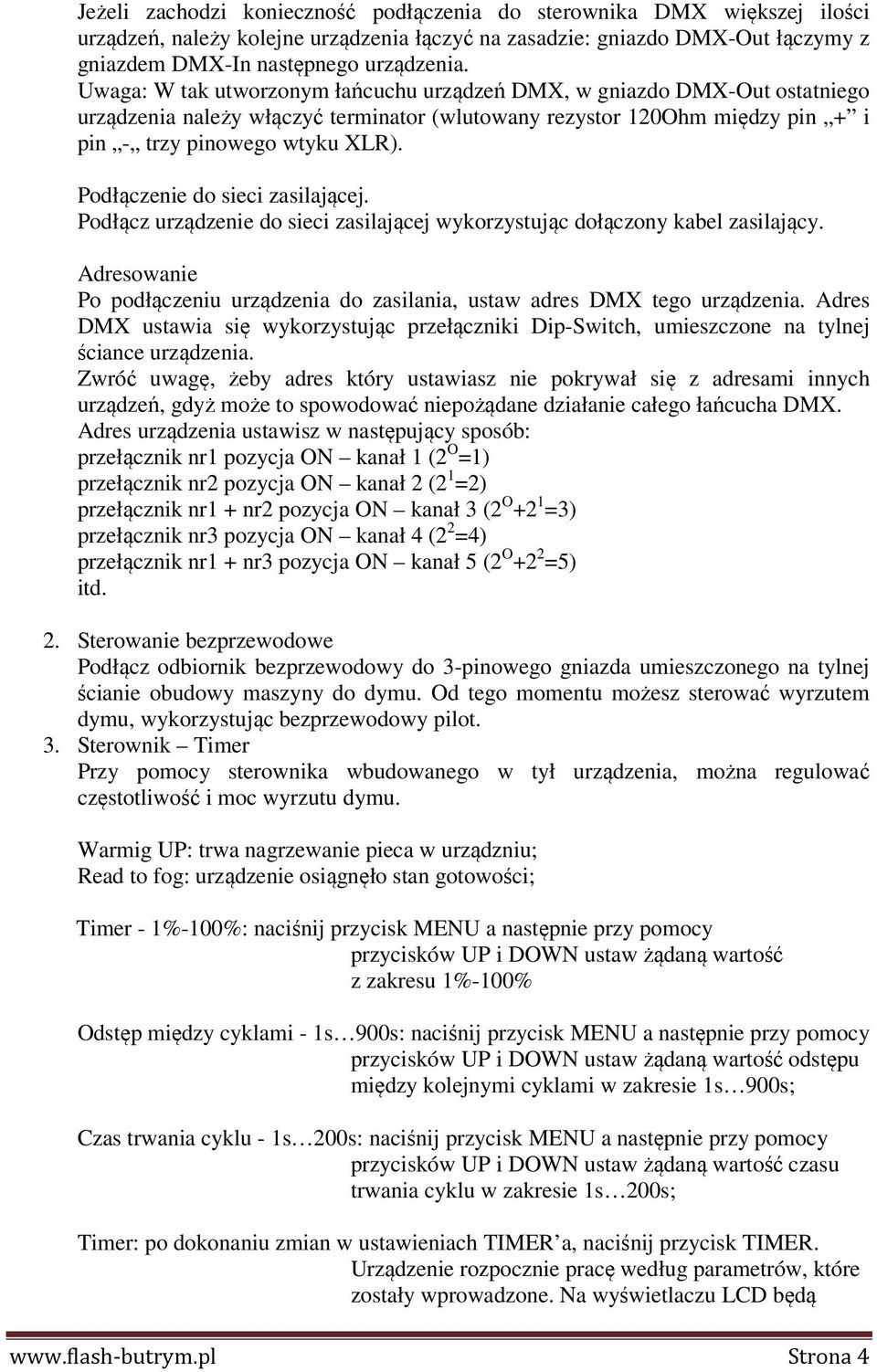

4 Jeżeli zachodzi konieczność podłączenia do sterownika DMX większej ilości urządzeń, należy kolejne urządzenia łączyć na zasadzie: gniazdo DMX-Out łączymy z gniazdem DMX-In następnego urządzenia. Uwaga: W tak utworzonym łańcuchu urządzeń DMX, w gniazdo DMX-Out ostatniego urządzenia należy włączyć terminator (wlutowany rezystor 120Ohm między pin + i pin - trzy pinowego wtyku XLR). Podłączenie do sieci zasilającej. Podłącz urządzenie do sieci zasilającej wykorzystując dołączony kabel zasilający. Adresowanie Po podłączeniu urządzenia do zasilania, ustaw adres DMX tego urządzenia. Adres DMX ustawia się wykorzystując przełączniki Dip-Switch, umieszczone na tylnej ściance urządzenia. Zwróć uwagę, żeby adres który ustawiasz nie pokrywał się z adresami innych urządzeń, gdyż może to spowodować niepożądane działanie całego łańcucha DMX. Adres urządzenia ustawisz w następujący sposób: przełącznik nr1 pozycja ON kanał 1 (2 O =1) przełącznik nr2 pozycja ON kanał 2 (2 1 =2) przełącznik nr1 + nr2 pozycja ON kanał 3 (2 O +2 1 =3) przełącznik nr3 pozycja ON kanał 4 (2 2 =4) przełącznik nr1 + nr3 pozycja ON kanał 5 (2 O +2 2 =5) itd. 2. Sterowanie bezprzewodowe Podłącz odbiornik bezprzewodowy do 3-pinowego gniazda umieszczonego na tylnej ścianie obudowy maszyny do dymu. Od tego momentu możesz sterować wyrzutem dymu, wykorzystując bezprzewodowy pilot. 3. Sterownik Timer Przy pomocy sterownika wbudowanego w tył urządzenia, można regulować częstotliwość i moc wyrzutu dymu. Warmig UP: trwa nagrzewanie pieca w urządzniu; Read to fog: urządzenie osiągnęło stan gotowości; Timer - 1%-100%: naciśnij przycisk MENU a następnie przy pomocy przycisków UP i DOWN ustaw żądaną wartość z zakresu 1%-100% Odstęp między cyklami - 1s 900s: naciśnij przycisk MENU a następnie przy pomocy przycisków UP i DOWN ustaw żądaną wartość odstępu między kolejnymi cyklami w zakresie 1s 900s; Czas trwania cyklu - 1s 200s: naciśnij przycisk MENU a następnie przy pomocy przycisków UP i DOWN ustaw żądaną wartość czasu trwania cyklu w zakresie 1s 200s; Timer: po dokonaniu zmian w ustawieniach TIMER a, naciśnij przycisk TIMER. Urządzenie rozpocznie pracę według parametrów, które zostały wprowadzone. Na wyświetlaczu LCD będą Strona 4

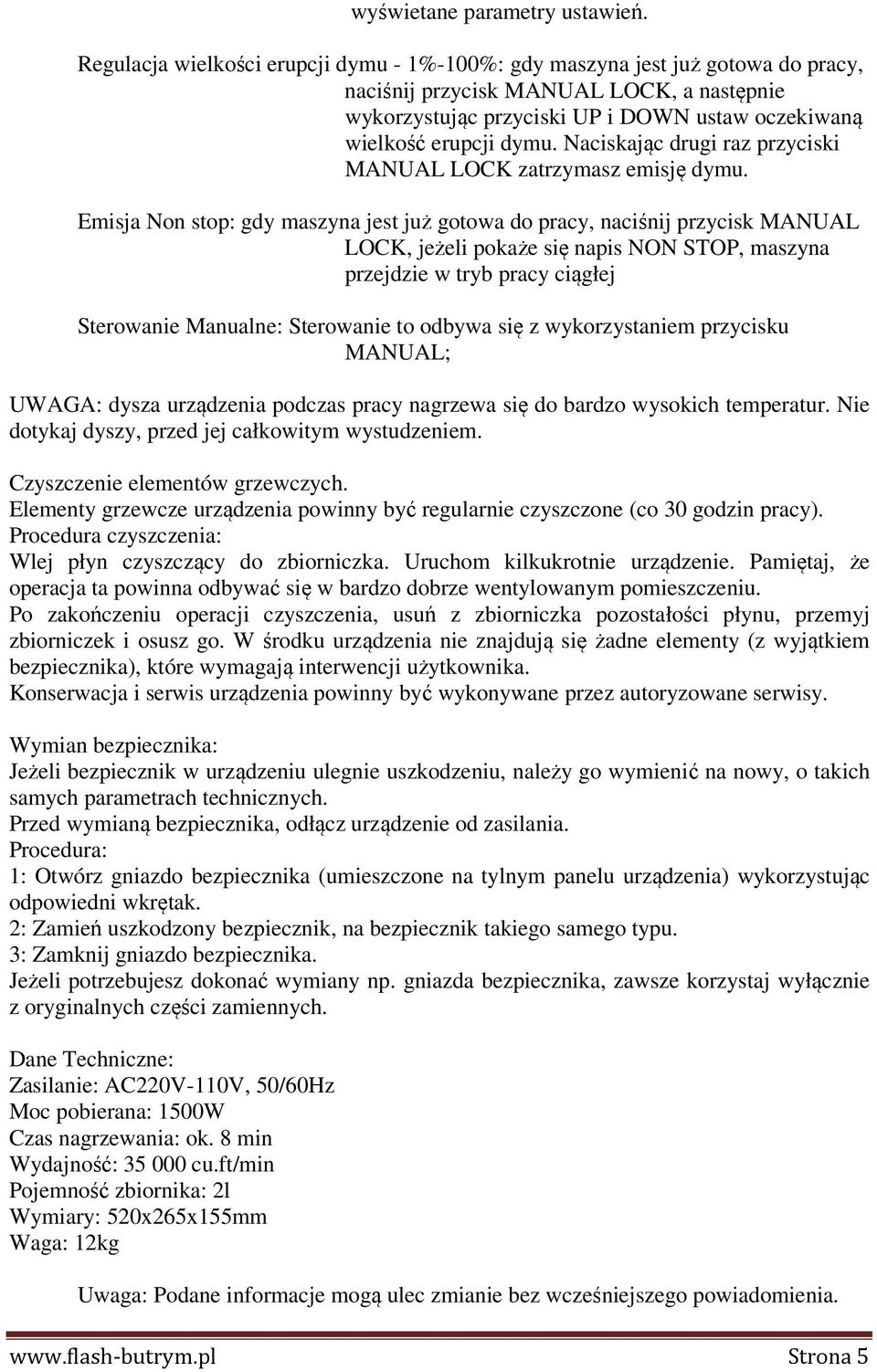

5 wyświetane parametry ustawień. Regulacja wielkości erupcji dymu - 1%-100%: gdy maszyna jest już gotowa do pracy, naciśnij przycisk MANUAL LOCK, a następnie wykorzystując przyciski UP i DOWN ustaw oczekiwaną wielkość erupcji dymu. Naciskając drugi raz przyciski MANUAL LOCK zatrzymasz emisję dymu. Emisja Non stop: gdy maszyna jest już gotowa do pracy, naciśnij przycisk MANUAL LOCK, jeżeli pokaże się napis NON STOP, maszyna przejdzie w tryb pracy ciągłej Sterowanie Manualne: Sterowanie to odbywa się z wykorzystaniem przycisku MANUAL; UWAGA: dysza urządzenia podczas pracy nagrzewa się do bardzo wysokich temperatur. Nie dotykaj dyszy, przed jej całkowitym wystudzeniem. Czyszczenie elementów grzewczych. Elementy grzewcze urządzenia powinny być regularnie czyszczone (co 30 godzin pracy). Procedura czyszczenia: Wlej płyn czyszczący do zbiorniczka. Uruchom kilkukrotnie urządzenie. Pamiętaj, że operacja ta powinna odbywać się w bardzo dobrze wentylowanym pomieszczeniu. Po zakończeniu operacji czyszczenia, usuń z zbiorniczka pozostałości płynu, przemyj zbiorniczek i osusz go. W środku urządzenia nie znajdują się żadne elementy (z wyjątkiem bezpiecznika), które wymagają interwencji użytkownika. Konserwacja i serwis urządzenia powinny być wykonywane przez autoryzowane serwisy. Wymian bezpiecznika: Jeżeli bezpiecznik w urządzeniu ulegnie uszkodzeniu, należy go wymienić na nowy, o takich samych parametrach technicznych. Przed wymianą bezpiecznika, odłącz urządzenie od zasilania. Procedura: 1: Otwórz gniazdo bezpiecznika (umieszczone na tylnym panelu urządzenia) wykorzystując odpowiedni wkrętak. 2: Zamień uszkodzony bezpiecznik, na bezpiecznik takiego samego typu. 3: Zamknij gniazdo bezpiecznika. Jeżeli potrzebujesz dokonać wymiany np. gniazda bezpiecznika, zawsze korzystaj wyłącznie z oryginalnych części zamiennych. Dane Techniczne: Zasilanie: AC220V-110V, 50/60Hz Moc pobierana: 1500W Czas nagrzewania: ok. 8 min Wydajność: cu.ft/min Pojemność zbiornika: 2l Wymiary: 520x265x155mm Waga: 12kg Uwaga: Podane informacje mogą ulec zmianie bez wcześniejszego powiadomienia. Strona 5
