Instrukcja obsługi aplikacji i platformy Geodriller:

Transkrypt

1

2 Instrukcja obsługi aplikacji i platformy Geodriller: 1. Dodawanie użytkowników. 2. Dodawanie tabletu. 3. Dodawanie i edycja tematów. 4. Edycja danych statycznych. 5. Dodawania odwiertów. 6. Wymiana danych z serwerem. 7. System raportowania próbek. 8. System eksportu baz danych. 9. Szablon kart otworów

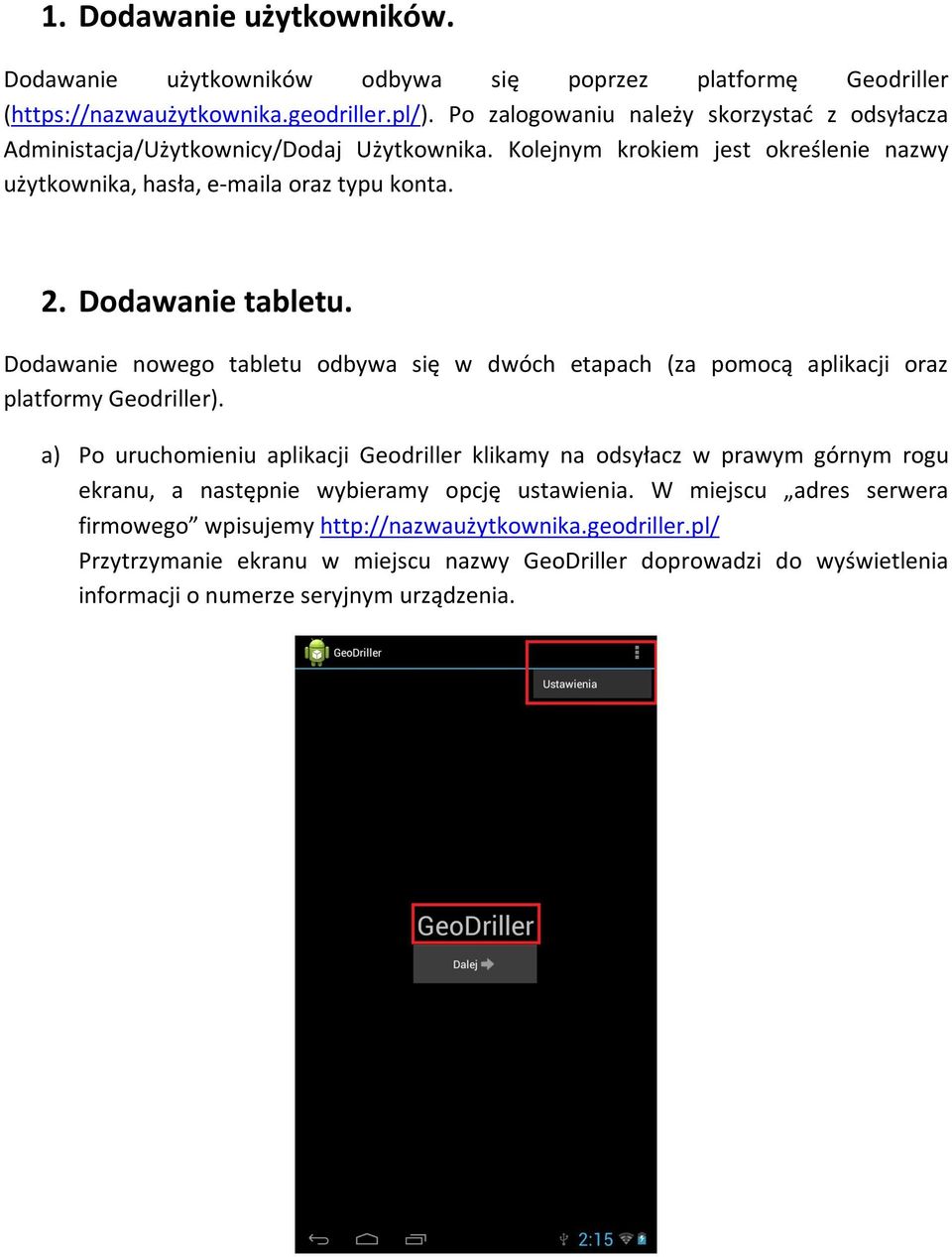

3 1. Dodawanie użytkowników. Dodawanie użytkowników odbywa się poprzez platformę Geodriller ( Po zalogowaniu należy skorzystać z odsyłacza Administacja/Użytkownicy/Dodaj Użytkownika. Kolejnym krokiem jest określenie nazwy użytkownika, hasła, a oraz typu konta. 2. Dodawanie tabletu. Dodawanie nowego tabletu odbywa się w dwóch etapach (za pomocą aplikacji oraz platformy Geodriller). a) Po uruchomieniu aplikacji Geodriller klikamy na odsyłacz w prawym górnym rogu ekranu, a następnie wybieramy opcję ustawienia. W miejscu adres serwera firmowego wpisujemy Przytrzymanie ekranu w miejscu nazwy GeoDriller doprowadzi do wyświetlenia informacji o numerze seryjnym urządzenia.

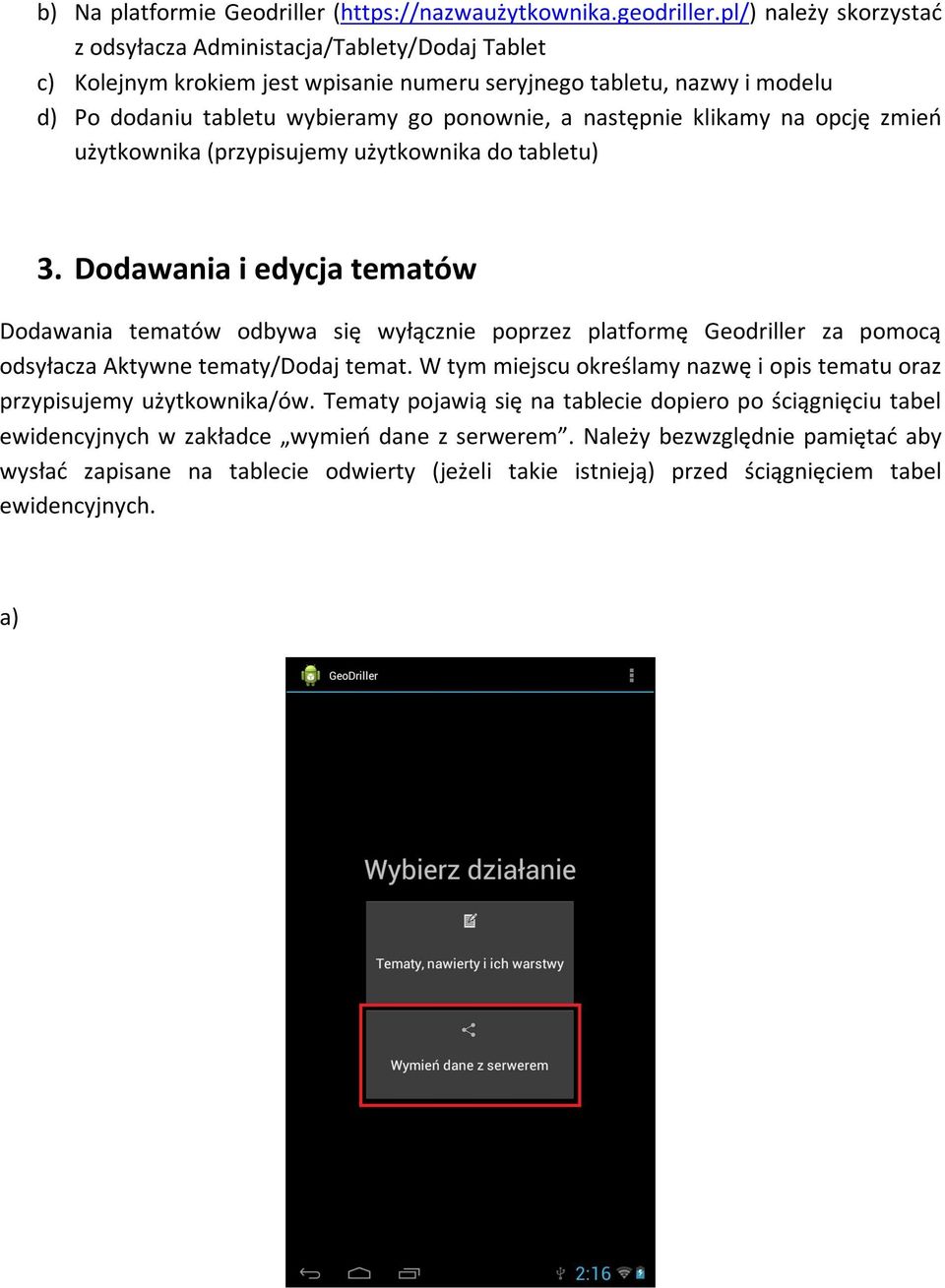

4 b) Na platformie Geodriller ( należy skorzystać z odsyłacza Administacja/Tablety/Dodaj Tablet c) Kolejnym krokiem jest wpisanie numeru seryjnego tabletu, nazwy i modelu d) Po dodaniu tabletu wybieramy go ponownie, a następnie klikamy na opcję zmień użytkownika (przypisujemy użytkownika do tabletu) 3. Dodawania i edycja tematów Dodawania tematów odbywa się wyłącznie poprzez platformę Geodriller za pomocą odsyłacza Aktywne tematy/dodaj temat. W tym miejscu określamy nazwę i opis tematu oraz przypisujemy użytkownika/ów. Tematy pojawią się na tablecie dopiero po ściągnięciu tabel ewidencyjnych w zakładce wymień dane z serwerem. Należy bezwzględnie pamiętać aby wysłać zapisane na tablecie odwierty (jeżeli takie istnieją) przed ściągnięciem tabel ewidencyjnych. a)

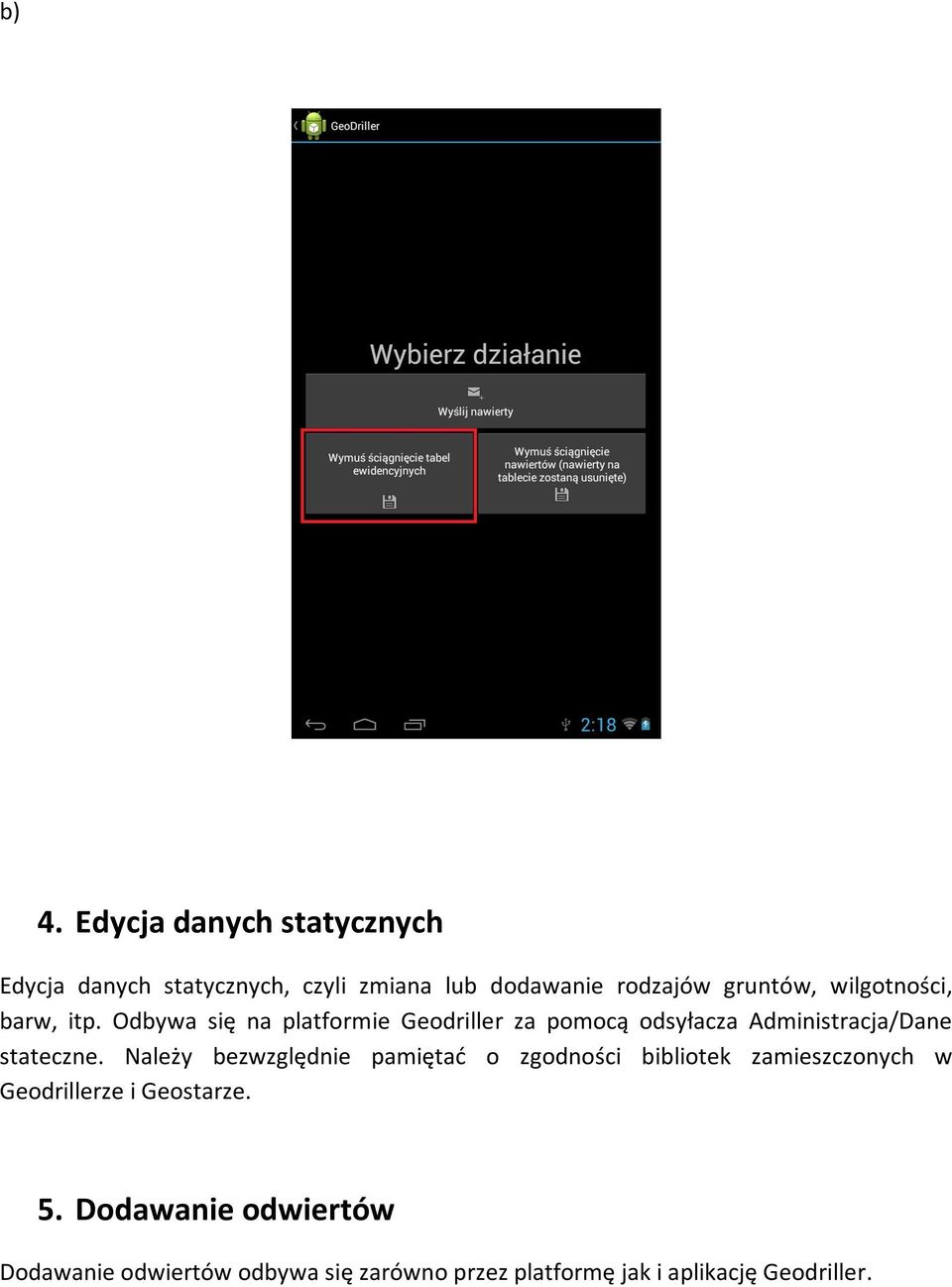

5 b) 4. Edycja danych statycznych Edycja danych statycznych, czyli zmiana lub dodawanie rodzajów gruntów, wilgotności, barw, itp. Odbywa się na platformie Geodriller za pomocą odsyłacza Administracja/Dane stateczne. Należy bezwzględnie pamiętać o zgodności bibliotek zamieszczonych w Geodrillerze i Geostarze. 5. Dodawanie odwiertów Dodawanie odwiertów odbywa się zarówno przez platformę jak i aplikację Geodriller.

6 a) Określenie nazwy i opisu otworu b) Dodawanie warstw

7 c) Określanie współrzędnych funkcja dodatki d) Dodawanie próbek po kliknięciu na utworzoną warstwę pojawi się odsyłacz próbki do tej warstwy (próbka zostaje oznaczona czerwoną kropką)

8 6. Wymiana danych z serwerem Wymiana danych z serwerem została podzielona na trzy funkcję: a) Wyślij nawierty uzyskane profile wierceń zostają wysłane na serwer b) Wymuś ściągnięcie tabel ewidencyjnych pobieranie bibliotek gruntów, kolorów, zagęszczeń i tematów. Ściąganie tabel powinno być zawsze poprzedzone wysłaniem nawiertów (o ile istnieją i nie zostały wcześniej wysłane) c) Wymuś ściągnięcie nawiertów ściąga nawierty z serwera. Ściąganie nawiertów powinno być zawsze poprzedzone wysłaniem nawiertów (o ile istnieją i nie zostały wcześniej wysłane) 7. System raportowania próbek System raportowania próbek pozwala na stworzenie za pomocą platformy Geodriller wykazu pobranych próbek w postacie pliku PDF lub CSV. Opcja ta jest dostępna w zakładce Aktywne tematy/temat/raport próbek. 8. System eksportu baz danych System eksportu baz danych do programu Geostar, odbywa się za pomocą programu XML. Po uruchomieniu programu XML należy podać nazwę serwera, login, password i nacisnąć pobierz plik XML. Kolejnym krokiem jest wybór otworów i tematu importu. Eksport wykonuje się przez klikniecie odnośnika wykonaj import, a następnie potwierdzeniu za pomocą OK. Bazę danych XML można zapisać po wejściu na (zapisanie strony w postaci pliku). Bazę można otworzyć za pomocą odnośnika Otwórz plik XML.
