EKSPERTYZA TECHNICZNA
|
|
- Natalia Czech
- 6 lat temu
- Przeglądów:
Transkrypt
1 Załącznik nr 1 do Zapytania nr Z17/ EKSPERTYZA TECHNICZNA KOMINA ŻELBETOWEGO H=85,0m ZAMAWIAJĄCY : LOKALIZACJA : WYKONAWCA: Ruda Śląska, ul. Szyb Walenty 26B CIEPŁOWNIA MIKOŁAJ Ruda Śląska, ul. Szyb Walenty 26B Andrzej Wawrzyk , ul. Staszica 139 Nr archiw. 1428/119/VIII/ Data sporządzenia : r. Asystent : inż. Jarosław Jastrząb Sprawdził i zatwierdził : mgr inż. Piotr Wałek
2 2 SPIS TREŚCI: strona 1. Podstawa opracowania Podstawa formalna opracowania Podstawa techniczna opracowania 3 2. Cel i zakres opracowania 3 3. Krótki opis konstrukcji 4 4. Badania i przegląd komina 5 5. Ocena stanu technicznego komina Trzon żelbetowy zewnętrzny Trzon żelbetowy wewnętrzny Osprzęt stalowy Instalacje Wyniki badań i pomiarów Pomiary geodezyjne osi pionowej Instalacja odgromowa Wnioski Zalecenia Technologia naprawy oraz zabezpieczenia antykorozyjnego Technologia naprawy powierzchni betonowej Technologia zabezpieczenia antykorozyjnego Załączniki 10.1 Pomiary instalacji odgromowej Geodezyjny pomiar pionowości Dokumentacja fotograficzna Wykaz wykorzystanych materiałów 33 Uprawnienia budowlane Wpis do ŚOIIB Mapa uszkodzeń trzonu żelbetowego
3 3 1. PODSTAWA OPRACOWANIA 1.1. Podstawa formalna opracowania Podstawą formalną opracowania jest zamówienie ZUT/07//0012 z dnia r. wystawione przez Ruda Śląska, ul. Szyb Walenty 26B dla firmy A. Wawrzyk, , ul. Staszica Podstawa techniczna opracowania - PN-88/B Kominy murowane i żelbetowe - Wyniki przeglądu płaszcza zewnętrznego trzonu komina - Wyniki przeglądu płaszcza wewnętrznego - Wyniki przeglądu technicznego osprzętu stalowego oraz instalacji 2. CEL I ZAKRES OPRACOWANIA Celem niniejszego opracowania jest ekspertyza techniczna przemysłowego komina żelbetowego o wysokości H=85,0m wraz z określeniem niezbędnych zaleceń remontowych zapewniających dalszym bezpiecznym użytkowaniem konstrukcji. Przeglądu dokonano w lipcu r. metodą obserwacji bezpośredniej przy zastosowaniu technik alpinistycznych. Zakres opracowania obejmuje : - przegląd i badania makroskopowe zewnętrznej powierzchni trzonu - przegląd wykładziny wewnętrznej komina - ocena stanu technicznego elementów osprzętu stalowego - pomiar skuteczności instalacji odgromowej - przegląd instalacji elektrycznej oświetlenia przeszkodowego - pomiary pionowości komina metodą geodezyjną - inwentaryzacja uszkodzeń płaszcza zewnętrznego - wykonanie dokumentacji fotograficznej - opracowanie technologii naprawy - opracowanie wniosków i zaleceń remontowych
4 4 3. KRÓTKI OPIS KONSTRUKCJI Komin wykonany został w konstrukcji żelbetowej metodą ślizgową. Podstawowe wymiary (parametry) komina : - wysokość całkowita H=85,0m. - średnica zewnętrzna poziom +1,0m Dz=6,65m - średnica zewnętrzna poziom +39,0m Dz=5,20m - średnica zewnętrzna poziom +82,0m Dz=4,08m Trzon komina wykonano w technologii rusztowania przestawnego. Komin posiada jeden kanał doprowadzający spaliny. We wnętrzu komina na poz. +2.5m znajduje się żelbetowy strop ze stalowym lejem zasypowym zamykanym mechanicznie. Trzon żelbetowy na poziomie wylotu spalin wyłożony jest stalowymi płytami ociekowymi. Wyposażenie komina: Galerie poz. +38,7m, +82,0m wykonana powtarzalnych segmentów o szerokości podestu 1.0m. Wsporniki wykonane z I100. Bariera ochronna wykonana została z kształtowników stalowych (kątownik LR50x5). Wysokość barier ochronnych 1,2m. Całość w konstrukcji skręcanej. Podest roboczy w formie ażurowej (pręty Ø12mm) wspawany w ramy wykonane z kątowników. Drabina i kosz ochronny Drabina o szerokości 40cm. Wykonana z płaskowników 60x6mm z wspawanymi szczeblami Ø20 w rozstawie co 30cm. Kosz osłonowy wykonany z płaskowników zamontowany na całej długości drabiny. Instalacja odgromowa Na poziomie wylotu spalin instalację tworzy otok odgromowy wykonany z płaskownika 40x3mm. Otok połączony jest z przewodami uziemiającymi zatopionymi w trzonie żelbetowym. Przewody odprowadzające połączono z uziomami za pomaca złączy kontrolnych.
5 5 4. BADANIA I PRZEGLĄD KOMINA. Komin został poddany szczegółowemu przeglądowi i badaniom przez zespół wykwalifikowanych pracowników posiadających wieloletnie doświadczenie w rozwiązywaniu i analizie zagadnień dotyczących kominów przemysłowych. Przegląd ten jak i wyniki przeprowadzonych badań są podstawą do wykonania ekspertyzy technicznej komina zamieszczonej w punkcie 5 niniejszego opracowania. 4.1 PRZEGLĄD POWIERZCHNI TRZONU. Przegląd powierzchni zewnętrznej i wewnętrznej trzonu żelbetowego wykonano metodą alpinistyczną poprzez szereg zjazdów. Istotne uszkodzenia zewnętrznej powierzchni trzonu żelbetowego udokumentowano zdjęciami przedstawionymi w punkcie Ocenę stanu technicznego tej części komina, charakter występujących uszkodzeń i wad technologicznych przedstawiono w punkcie POMIARY GEODEZYJNE KOMINA. Wykonano pomiar wychylenia komina od pionu na całej jego wysokości. Wyniki tych pomiarów są zamieszczone w punkcie 10.2 natomiast interpretację tych wyników zawarto w punkcie nr 6.1 niniejszego opracowania. 4.3 BADANIA I POMIARY INSTALACJI ODGROMOWEJ. Badania zostały wykonane przez osobę uprawnioną do wykonywania prac kontrolno-pomiarowych. Protokoły z pomiarów przedstawiono w punkcie 10.1.
6 6 5. OCENA STANU TECHNICZNEGO KOMINA. Ocenę poszczególnych elementów konstrukcji, wyposażenia i instalacji przedstawiono poniżej. 5.1 TRZON ŻELBETOWY ZEWNĘTRZNY. W wyniku bezpośrednich oględzin opisano i przedstawiono uszkodzenia trzonu, które udokumentowane zostały na fotografiach punkt Podczas eksploatacji konstrukcja poddawana jest różnego rodzajowi czynnikom mającym wpływ na jego trwałość oraz użytkowanie. Trzon komina oprócz działającego na niego ciężaru własnego poddawany jest dodatkowym obciążeniom takim jak : - obciążenie wiatrem - zmiany termiczno wilgotnościowe - warunki pogodowe (nasłonecznienie, mróz opady atmosferyczne) Skutkiem powyższych czynników są zarysowania, mikropęknięcia i uszkodzenia, które osłabiają odporność betonu na kolejne obciążenia i wpływy pogodowe. W celu zahamowania destrukcji trzonu należy wykonywać remonty okresowe zapewniające sprawność użytkową. Zmienne warunki pogodowe, użytkowanie konstrukcji jak i wpływ agresywnego środowiska spowodowały wystąpienie wad takich jak: - odspojenia betonu widoczne tzw. gołym okiem oraz możliwe do stwierdzenia przy ostukiwaniu powierzchni - rysy, mikrorysy pochodzenia skurczowego i termicznego. Trzon żelbetowy komina przeglądano ze szczególnym uwzględnieniem: występowania ubytków oraz odspojeń betonu występowania rys i pęknięć zarysowań, spękań na szwach roboczych spękań lub odspojeń poprzednio wykonanych napraw przecieków kondensatu z wnętrza komina na płaszcz zewnętrzny
7 7 Stopień destrukcji płaszcza żelbetowego określa się jako średni. Z przeprowadzonych oględzin betonu płaszcza zewnętrznego wynika, że największą grupę uszkodzeń stanowią odspojenia betonu. Są to zarówno odspojenia powierzchni betonu tzw. miejsca głuche oraz odspojenia z odsłoniętymi prętami zbrojeniowymi. W czasie zjazdów alpinistycznych powierzchnia betonu została ostukana młotkiem, okazując niewidoczne gołym okiem powierzchni betonu odspojonego. Stwierdzono również powierzchniowe ubytki betonu, które tworzą rozległe miejsca gdzie widoczne jest nieosłonięte zbrojenie główne. Głębokość ubytków betonu wynosi do 5cm. Na powierzchni trzonu widoczne są również zarówno pionowe jaki poziome spękania trzonu. Pęknięcia nie przekraczają długości 6m i szerokości rozwarcia rys do 2mm. Na powierzchni trzonu stwierdzono również kilka włosowatych pęknięć nie mających wpływu na statykę komina. Dodatkowo w wielu miejscach występują spękania w obrębie szwów roboczych. Podczas oględzin trzonu na podestach galeriach, stwierdzono odspojone fragmenty trzonu zewnętrznego komina. Odspojone fragmenty trzonu żelbetowego stwarzają poważne zagrożenie bezpieczeństwa dla ludzi bądź obiektów będących w bezpośrednim sąsiedztwie. Płaszcz żelbetowy w latach wcześniejszych został poddany pracom remontowym. Naprawy wykonane zostały w sposób poprawny, choć część napraw jest spękana i odspojona. Szacuje się, że około 20 30% powierzchni wcześniej wykonanych napraw pokrywają miejscowe uszkodzenia. Kolejne nieprawidłowości to tzw. miejsca rakowate czyli niedostatecznie zawibrowana mieszanka betonowa podczas układania. Brak napraw powyższych uszkodzeń skutkuje wnikaniem wody opadowej do wnętrza konstrukcji, skutkiem czego jest przyspieszoną destrukcja trzonu. Powłoki malarskie trzonu nie wykazują poważnych uszkodzeń, złuszczeń czy zaników. Wymalowania trzonu w postaci pasów przeszkodowych pokrywają miejscowe zacieki i zabrudzenia powstałe podczas użytkowania konstrukcji. Trzon komina poniżej wymalowań w paszy dziennego oznakowania przeszkodowego nie posiada zabezpieczenia powłokowego, które znacząco przyspiesza proces destrukcji płaszcza żelbetowego.
8 8 Przedstawiony powyżej stan techniczny komina uzasadnia potrzebę wykonania napraw oraz zabezpieczeń płaszcza żelbetowego, co pozwoli na przedłużenie okresu bezpiecznego użytkowania. 5.2 WEWNĘTRZE PRZEWODU KOMINOWEGO Wymurówka komina składa się z segmentów tzw. bębnów. Bębny opierają się na wspornikach podwykładzinowych. Segmenty wykonano z cegły kominowej również układanej na zaprawie cementowo-wapiennej. Przegląd stanu wykładziny wewnętrznej wykonano poprzez zjazdy alpinistyczne do wnętrza komina. Powierzchnia wymurówki pokryta jest warstwą nagaru i koksiku lotnego (grubości od 2mm w części dolnej oraz grubości do 30mm w części górnej). Na półkach bębnów stwierdzono nagar o grubości do 30cm. Nagar o barwie brunatno-szarej zbity, nie dający się łatwo usunąć. W związku z mocnym zabrudzeniem wnętrza nie możliwe było wykonanie dokładnych oględzin i oszacowania drobnych uszkodzeń wymurówki. W górnej części wymurówki, która nie jest pokryta warstwą nagaru stwierdza się ubytki w spoinowaniu. W czasie przeglądu nie stwierdzono poważnych uszkodzeń tj : - pęknięcia o dużej rozwartości - zawilgoceń powierzchni wymurówki - łuszczenia powierzchniowego cegieł - wybrzuszenia wymurówki wewnętrznej Pełna inwentaryzacja uszkodzeń możliwa będzie po przeprowadzeniu całkowitego zmycia powierzchni wymurówki. Wyniki przeprowadzonych bezpośrednich oględzin przedstawiono w postaci dokumentacji fotograficznej w punkcie 10.3.
9 9 5.3 OSPRZĘT STALOWY. Galerie poz. +38,7m, +82,0m Stan techniczny niższej galerii ocenia się jako dobry. Połączenia skręcane i spawane nie wykazują nieprawidłowości. W czasie przeglądu nie stwierdzono niestabilności konstrukcji. Zakotwienie galerii w trzonie żelbetowym nie budzi zastrzeżeń. Stan wyższego podestu określa się jako wymagający przeprowadzenia prac remontowych. Kilka elementów stalowych barierek jest przekorodowanych i wymaga wymiany. Stan zabezpieczeń antykorozyjnych osprzętu jest zróżnicowany. Elementy galerii poz. +38,7m pokrywa korozja punktowa i powierzchniowa. Na galerii +82,0m korozja widoczna jest głównie na powierzchni podestów i miejscowo barierek. Drabina komunikacji pionowej Drabina w górnej (powyżej poziomu +82,0m) jest bardzo mocno skorodowana. Uszkodzenia dotyczą również kosza osłonowego, który jest również przekorodowany. Przekorodowane elementy przedziału drabinowego należy bezwzględnie wymienić. Pozostała część konstrukcji drabiny nie wykazała uszkodzeń. Zarówno połączenia skręcane jak i spawane nie wykazują uszkodzeń. Zakotwienie pozostałej części drabiny w trzonie żelbetowym określa się jako poprawne. Zabezpieczenie antykorozyjne drabiny wymaga odnowienia. Praktycznie na całej wysokości widoczne są złuszczenia i zaniki powłok. W wielu miejscach drabinę i kosz pokrywają wykwity korozyjne o różnym stopniu intensywności. Płyty ociekowe Płyty ociekowe są bardzo mocno skorodowane i pokryte stwardniałym nagarem. Na skutek przebywania w bardzo agresywnym środowisku płyty uległy miejscowemu rozwarstwieniu.
10 INSTALACJE Instalacja odgromowa Stan górnej instalacji otokowe określa się jako zły. Elementy otoku są bardzo mocno skorodowane. Część podpór jest przekorodowana lub straciła oparcie na powierzchni płyt. Stan dolnej części instalacji otokowej zamontowanej poniżej poziomu terenu również nie zapewnia wymaganej ochrony. Jeden z wyników pomiarów uziomu wykazał wartość na granicy dopuszczalności. Wynik pomiarów uziomu wynosi R2=14,9Ω a normowa wartości dopuszczalna to R=15,0Ω. Instalacja odgromowa nie zapewnia prawidłowej ochrony przed wyładowaniami atmosferycznymi. Instalacja oświetlenia przeszkodowego Światła sygnalizacji nocnej zamontowano na barierkach galerii. Elementy wchodzące w skład systemu oświetlenia przeszkodowego nie budzą zastrzeżeń. Podczas przeglądu instalacji stwierdzono : - izolacja przewodów elektrycznych w stanie dostatecznym - puszki rozdzielcze w stanie dostatecznym, dławiki gumowe kompletne. - uszczelki lamp nie wykazują oznak zmurszenia - przeźroczystość kloszy ocenia się jako dostateczna, 6. WYNIKI BADAŃ I POMIARÓW 6.1 POMIARY GEODEZYJNE OSI PIONOWEJ Pomierzone i udokumentowane stałe wychylenie komina zawarte w załączniku 10.2 (na poziomie +85,0m) wynosi 202mm INSTALACJA ODGROMOWA Wyniki pomiarów zamieszczone w załączniku wskazują, iż pomiary instalacji są na granicy dopuszczalności. Jednakże ze względu zły stan górnej jak i dolnej części instalacji odgromowej stwierdza się, że instalacja nie zapewnia zabezpieczenia przed wyładowaniami atmosferycznymi.
11 11 7. WNIOSKI Wyniki przeprowadzonych pomiarów i przeglądu konstrukcji komina upoważniają do sformułowania następujących wniosków : 1. Aktualny stan techniczny zewnętrznego trzonu określa się jako wymagający przeprowadzenie prac naprawczych. Ze względu na odspojenia oraz powierzchnie tzw. betonu głuchego pokrywające płaszcz zewnętrzny stwierdza się, że konstrukcja stanowi zagrożenie dla osób oraz mienia znajdującego się w bezpośrednim sąsiedztwie. 2. Główną grupę uszkodzeń trzonu stanowią obszary betonu odspojonego, ubytki i odspojenia betonu powstałe na skutek skarbonatyzowania powierzchniowego betonu, które powoduje przyspieszoną korozje zbrojenia. Korozja wkładek stalowych powoduje odspajanie się warstwy betonu od powierzchni stalowych prętów. Powstałe odspojenia zagrażają dalszej przyspieszonej degradacji betonu na skutek przedostawania się wody opadowej (zanieczyszczonej związkami chemicznymi) w miejsca odspojonych części betonu. 3. Oznakowanie przeszkodowe nie wykazuje złuszczeń i ubytków powłok. Powłoki ochronne są miejscowo zabrudzone zaciekami powstałymi podczas eksploatacji. 4. Przegląd techniczny wnętrza komina wykonano bez uprzedniego zmycia zabrudzeń z powierzchni wewnętrznej. W związku z powyższym nie możliwe było wykonanie dokładnych oględzin i oszacowania drobnych uszkodzeń wykładziny. W górnej części wymurówki, która nie jest pokryta warstwą nagaru stwierdza się ubytki w spoinowaniu. Część ceramiczna posiada uszkodzenia, które umożliwiają dalsze bezpieczne użytkowanie. 5. Stan techniczny osprzętu stalowego wymaga przeprowadzenia prac naprawczych. Kilka elementów stalowych barierek (górnego podestu) jest przekorodowanych i wymaga wymiany. Przekorodowaniu uległa również górna część drabiny wraz z koszem zainstalowana powyżej poziomu +82,0m. Pozostała część osprzętu stalowego nie wykazuje uszkodzeń, które uniemożliwiałyby bezpieczne użytkowanie. 6. Stan zabezpieczeń antykorozyjnych osprzętu wymaga odnowienia. Na powierzchni elementów dolnej galerii widoczne są wykwity korozyjne miejscowe i powierzchniowe. Drabina komunikacyjna wraz z koszem praktycznie na całej wysokości posiada złuszczenie i zaniki powłok ochronnych.
12 12 7. Płyty ociekowe są bardzo mocno skorodowane i pokryte stwardniałym nagarem. 8. Stan instalacji odgromowej określa się jako zły. Instalacja zamontowana na poziomie wylotu spalin jest przekorodowana i nie zabezpiecza obiektu przed skutkami wyładowań atmosferycznych. W podobnym stanie znajduje się otok odgromowy zainstalowany poniżej terenu. 9. Instalacja oświetleniowa jest sprawna i może być nadal eksploatowana. 10. Wyniki badań geodezyjnych wskazują, iż trzon komina na poziomie +85,0m posiada wychylenie 202mm. 11. Nie stwierdzono negatywnego wpływu zamontowanych konstrukcji podestów na trzon komina żelbetowego. 12. Następny kompleksowy przegląd komina wykonać w okresie 1 roku od daty nin. opracowania tj. w lipcu 2019r. 8. ZALECENIA Ze względu na przewidywany postęp niszczenia trzonu żelbetowego, konieczne będzie wykonanie niżej wymieniowych prac remontowych. Dalsze bezpieczne użytkowanie konstrukcji warunkuje się wykonaniem prac remontowych określonych jako awaryjne. W trybie awaryjnym - wykonać odkucie betonu niespójnego z całej powierzchni trzonu zewnętrznego - dla zabezpieczenia przed postępującą degradacją trzonu zaleca się zabezpieczenie miejsc odkutych warstwą zabezpieczającą. - wymienić przekorodowane elementy stalowe galerii - wymienić drabinę stalową zainstalowana powyżej poziomu +82,0m - wymienić przekorodowane płyty ociekowe zamontowane na poziomie wylotu spalin - wymienić otok instalacji odgromowej zainstalowany na poziomie wylotu spalin oraz przeprowadzić remont instalacji otokowej zamontowanej poniżej terenu
13 13 W trybie remontu bieżącego - przeprowadzić naprawę trzonu zewnętrznego zgodnie z załączoną technologią naprawy - zabezpieczyć powierzchnię zewnętrzną trzonu komina poniżej wymalowań komina w pasy dziennego oznakowania przeszkodowego - wykonać zabezpieczenia antykorozyjne dolnej galerii w miejscach stwierdzonych wykwitów korozyjnych oraz drabiny wraz z koszem na całej wysokości konstrukcji Wszystkie prace wykonać pod ścisłym nadzorem technicznym, przy zachowaniu warunków BHP i P.Poż. Wszystkie materiały specjalistyczne użyte do napraw muszą posiadać odpowiednie aprobaty techniczne i certyfikaty. Prace związane z naprawą konstrukcji komina należy zlecić firmie specjalistycznej dysponującej przygotowanymi pracownikami, posiadającymi przeszkolenie wysokościowe oraz posiadającymi sprzęt do pracy na wysokościach.
14 14 9. TECHNOLOGIA NAPRAWY ORAZ ZABEZPIECZENIA ANTYKOROZYJNEGO Beton trzonu komina należy naprawić poprzez zastosowanie odpowiednich zestawów naprawczych przeznaczonych do tego typu napraw. Należy zatem zastosować materiały polimerowe charakteryzujące się osiągnięciem dużej wytrzymałości w krótkim czasie. Co pozwoli na szybkie przywrócenie sprawności użytkowej. Żelbetowe kominy przemysłowe należą do grupy bardzo specyficznych konstrukcji budowlanych. Są to smukłe obiekty o znacznej wysokości obciążone od strony wewnętrznej przez temperaturę, a od zewnątrz wpływami atmosfery przemysłowej o wysokiej agresywności. Największe potencjalne zagrożenie dla trwałości trzonu żelbetowego od strony wewnętrznej stanowią nieszczelności przewodów spalinowych (agresja kwaśnych gazów i pary wodnej o wysokiej temperaturze) oraz uszkodzenia termoizolacji (wywołanie dodatkowych naprężeń od różnicy temperatur). Od strony zewnętrznej natomiast największa degradacja żelbetu powodowana jest przez obciążenia chemiczne, których stopień jest różny na różnych wysokościach. Do czynników mających najistotniejszy wpływ na całokształt warunków pracy komina zaliczyć należy: - skład chemiczny spalin odprowadzanych przez komin - ilość i rodzaj pozostałości niecałkowicie spalonego paliwa popioły - kondensat - skropliny - narażenie na zmienne obciążenia termiczne (intensywne nasłonecznienie, mróz, promieniowanie UV) - agresję atmosferycznego CO2 (karbonatyzacja) - opady atmosferyczne - obciążenia spowodowane parciem wiatru Powyższe czynniki nie wykazują jednakowej agresywności w stosunku do żelbetowej konstrukcji trzonu kominów przemysłowych. Występują także w różnych stężeniach i na różnych wysokościach. Dlatego podstawowym zadaniem przy doborze właściwego sposobu naprawy strony zewnętrznej trzonu komina jest określenie stref wysokościowych (tzw. strefowanie) o różnym stopniu narażenia na agresywne czynniki. Strefowanie konstrukcji jest konieczne nie tylko ze względów technicznych, ale i ekonomicznych z reguły materiały o większej odporności (chemicznej, mechanicznej) są droższe niż ich mniej odporne odpowiedniki. Liczba i wysokość poszczególnych stref zależy od wysokości komina. Standardem jest podział komina na 3 strefy wysokościowe. Poszczególne strefy komina określa się najczęściej zarówno liczbami jak i nazwami przy czym zawsze podział zaczyna się od szczytu komina. Tak więc zwykle występują następujące strefy: - strefa 1 - strefa głowicy o wysokości (mierzonej od szczytu komina w dół) równej średnicy komina (D) mierzonej na jego szczycie - strefa 2 - strefa górna o wysokości (mierzonej od poziomu dolnego końca strefy 1 w dół) równej wysokości komina (H) - strefa 3 - strefa dolna to pozostała część wysokości komina od poziomu dolnego końca strefy środkowej do poziomu gruntu.
15 15 Tak więc w przypadku komina o wysokości H=84,8m strefowanie komina będzie wyglądać następująco: strefa 1 - strefa głowicy od poziomu +85,0 m do poziomu +82,0 m strefa 2 - strefa górna od poziomu +82,0 m do poziomu +68,0 m strefa 3 - strefa dolna od poziomu +68,0 m do poziomu ± 0.0m. Obciążenia ze strony wymienionych wcześniej czynników występując w poszczególnych strefach są zróżnicowane. Jako główne czynniki mające wpływ na warunki pracy komina w poszczególnych strefach należy wymienić: strefa 1 - strefa głowicy - agresywność wysoka: agresywne związki chemiczne zawarte w spalinach odprowadzanych przez komin (głównie związki siarki SOx i azotu NOx) pozostałości niecałkowicie spalonego paliwa popioły kondensat zmienne obciążenia termiczne opady atmosferyczne parcie wiatru CO2 (zarówno z atmosfery jak i ze spalin) strefa 2 - strefa górna - agresywność średnia i słaba: agresywne związki chemiczne zawarte w spalinach odprowadzanych przez komin (jednak ich średnie stężenie w tej strefie jest dużo mniejsze niż w strefie 1) pozostałości niecałkowicie spalonego paliwa popioły (także w ilości dużo mniejszej niż w strefie 1) kondensat (także w ilości dużo mniejszej niż w strefie 1) zmienne obciążenia termiczne opady atmosferyczne parcie wiatru (w stopniu mniejszymi niż w strefie 1) CO2 (pochodzący w zdecydowanej części z atmosfery) agresywne związki chemiczne zawarte w spalinach (wyziewach) odprowadzanych przez sąsiednie kominy (urządzenia, instalacje) strefa 3 - strefa dolna - atmosfera przemysłowa o normalnej agresywności: opady atmosferyczne CO2 (pochodzący prawie wyłącznie z atmosfery) Charakterystyczne jest, że wraz z wysokością wzrastają nie tylko obciążenia chemiczne, ale również liczba i rozmiar usterek wykonawczych, stanowiących zawsze pierwsze ognisko korozji. Zgodnie z zwartymi w niej zapisami - dotyczącymi wymagań stawianych materiałom wykorzystywanym do naprawy i zabezpieczenia powłokowego trzonu kominów wymogi te są bardzo zróżnicowane. Dlatego jedną z najważniejszych rzeczy w całym procesie inwestycyjnym jest właściwe rozpoznanie aktualnego stanu obiektu. Pozwala to na stosunkowo precyzyjne określenie zakresu jak i charakteru napraw oraz rodzaju powłok ochronnych jakie powinny być zastosowane, a także przebiegu granic poszczególnych stref wysokościowych.
16 TECHNOLOGIA NAPRAWY POWIERZCHNI BETONOWEJ Do naprawy trzonu żelbetowego komina proponuje się materiały firmy SIKA Poland Sp. z o.o. PRZYGOTOWANIE PODŁOŻA Podstawowym warunkiem skuteczności naprawy jest odsłonięcie tzw. zdrowego podłoża na którym można uzyskać wymaganą przyczepność materiałów naprawczych. Przygotowanie podłoża wykonuje się poprzez jego oczyszczenie metodą strumieniowościerną. Może to być piaskowanie (ścierniwem najczęściej jest odpowiednio frakcjonowany piasek lub szlaka pomiedziowa) czyszczenie hydrodynamiczne (przy wykorzystaniu wody pod wysokim ciśnieniem). Przygotowanie podłoża można podzielić na następujące etapy: a. Przygotowanie powierzchni betonu usunięcie istniejących powłok, zabrudzeń, mleczka cementowego oraz słabych, niedostatecznie związanych z podłożem lub skorodowanych fragmentów powierzchni betonu b. Rozkucia odsłonięcie skorodowanego zbrojenia, usunięcie wadliwych i skorodowanych fragmentów betonu c. Przygotowanie odsłoniętego zbrojenia usunięcie produktów korozji oraz zanieczyszczeń jonowych z powierzchni stali. (oczyszczenie strumieniowo-ścierne do stopnia Sa 2 wg PN ISO ) ZABEZPIECZENIE ANTYKOROZYJNE OCZYSZCZONEGO ZBROJENIA Oczyszczone do odpowiedniego stopnia czystości i odpylone zbrojenie należy niezwłocznie zabezpieczyć antykorozyjnie. Zabezpieczenie antykorozyjne zbrojenia wykonuje się poprzez nałożenie 2 warstw (łączna grubość warstwy zabezpieczającej po wyschnięciu - 1 mm) odpowiedniego środka. Preparat można nakładać ręcznie (przy pomocy pędzla) lub natryskiem. Standardowo zabezpieczenie antykorozyjne ma następującą strukturę: 2 x Sika MonoTop 610 W przypadku innego sposobu oczyszczania zbrojenia niż piaskowanie (np. wodą pod wysokim ciśnieniem, mechanicznie) oraz w przypadku zwiększonego narażenia konstrukcji na korozję chlorkową jako zabezpieczenie antykorozyjne zbrojenia należy zastosować: 2 x SikaTop Armatec 110 EpoCem NAPRAWA UBYTKÓW BETONU REPROFILACJA UBYTKÓW a. Naprawa ubytków powierzchniowych betonu Do reprofilacji ubytków powierzchniowych betonu stosuje się system gotowych zapraw naprawczych typu PCC (polimerowo-cementowych, SPCC do napraw natryskiem). Wszystkie gotowe zaprawy typu PCC i SPCC oferowane przez Sika Poland Sp. z o.o. do napraw żelbetowych kominów przemysłowych przygotowane są na bazie cementu o podwyższonej odporności na korozję siarczanową oraz zawierają mikrokrzemionkę.
17 17 W skład systemu zapraw naprawczych wchodzą następujące elementy: materiał do wykonywania zabezpieczenia antykorozyjnego odsłoniętego zbrojenia warstwa zczepna (w przypadku systemu Sika MonoTop 600 materiał Sika MonoTop 610 jest na tyle uniwersalny, iż stosuje się go do wykonywania obu w/w czynności) zaprawa (zaprawy) wypełniająca ubytki szpachlówka systemowa. Naprawy ubytków powierzchniowych betonu należy wykonać ręcznie wg systemu Sika MonoTop 600 wg następującej procedury: warstwa zczepna: 1 x Sika MonoTop zużycie teoretyczne 2.0 kg/m2 wypełnienie ubytków metodą mokre na mokre na warstwie zczepnej: ubytki do 3 cm (w jednym cyklu): Sika MonoTop 612 ubytki do 5 cm (w jednym cyklu): Sika MonoTop 614 W przypadku głębszych ubytków, reprofilację należy przeprowadzić etapami, stosując każdorazowo warstwę zczepną Sika MonoTop 610 pomiędzy kolejnymi warstwami zapraw naprawczych. b. Szpachlowanie powierzchni Szpachlówka służy do likwidacji stref w których występuje podwyższona chropowatość podłoża betonowego, zamknięcia porów, raków i wyrównania powierzchni betonu. Poprawia to estetykę obiektu, ale przede wszystkim zmniejsza nasiąkliwość betonu oraz ogranicza zużycie materiałów powłokowych. Z uwagi na duże zróżnicowanie obciążeń chemicznych występujących w poszczególnych strefach wysokościowych komina, specjaliści Sika Poland Sp. z o.o. doszli do wniosku, iż najlepsze efekty daje zastosowanie dwóch różnych szpachlówek. I tak, w strefie 1 i 2 w których obciążenia (szczególnie chemiczne) są największe - stosuje się specjalną, chemoodporną szpachlówkę typu ECC (cementowo-epoksydową) Sikagard 720 EpoCem, a w strefie 3 systemową szpachlówkę typu PCC Sika MonoTop 620. Tak więc szpachlowanie powierzchni betonu w poszczególnych strefach wykonywane jest w sposób następujący: strefa 1 - strefa głowicy 2 x Sikagard 720 EpoCem (szpachlowanie całej powierzchni trzonu komina w tej strefie na łączną grubość min. 2 mm) strefa 2 strefa górna 1 x Sikagard 720 EpoCem (szpachlowanie, lub tzw. szlamowanie szpachlówka o rzadszej konsystencji nakładana przy pomocy pędzla - całej powierzchni trzonu komina w tej strefie) strefa 3 - strefa dolna 1 x Sika MonoTop 620 (szpachlowanie lokalne) Naprawa rys i pęknięć rysy poziome na szwach roboczych i rysy w otulinie nad prętami pionowymi należy rozkuć i wypełnić wg punktów 1, 2 i 3 (dotyczy to również rys pajęczynowych powstałych w strefie głuchej otuliny) pionowe rysy pracujące o rozwartości >0.5 mm nacięcie o szerokości 6-7 mm na głębokość min. 10 mm, zagruntowanie krawędzi nacięcia materiałem Sika Primer 3 zużycie ok. 3% ilości Sikaflexu i wypełnienie kitem elastycznym Sikaflex PRO 2 HP (alternatywnie Sikaflex PRO 3 WF), a następnie wprasowanie w świeży kit suszonego ogniowo piasku kwarcowego o frakcji
18 18 max. 0.8 mm (w celu zapewnienia przyczepności warstw powłokowych) pionowe rysy o rozwartości < 0.5 mm podkucie wzdłuż rysy na głębokość ok. 0.5 cm (tzw. zbruzdowanie ), zaszpachlowanie, a następnie wprowadzenie paska elastycznego, grubowarstwowego materiału o szerokości 10 cm wzdłuż rysy (na zagruntowanie a pod powłokę kryjącą): w strefie 1 i 2: Sikafloor 350 (z dodatkiem 2% wagowo Stellmittel T) w strefie 3: Sikagard 545 W Elastofill. Zabezpieczenie powłokowe Po wykonaniu opisanych wcześniej napraw, należy wykonać odpowiednie zabezpieczenie powłokowe trzonu żelbetowego komina. Jest to niezmiernie istotna część całego procesu inwestycyjnego. To właśnie powłoki ochronne mają bezpośredni styk z agresywnymi czynnikami występującymi na tego typu obiektach. Właściwie dobrane i wykonane w sposób znaczący podnoszą trwałość budowli, a co się z tym wiąże wydłużają okres ich użytkowania. Dodatkowo na obiektach wysokich istnieje wymóg wykonywania tzw. dziennego oznaczenia przeszkodowego. W zależności od potrzeb Sika Poland Sp. z o.o. dysponuje powłokami sztywnymi jak i elastycznymi (przenoszącymi niewielkie zarysowania). Układ warstw powłokowych w poszczególnych strefach wysokościowych przedstawia się następująco: strefa 1 strefa głowicy: I. wersja sztywna: 1 x Icosit 277 grubość warstwy 500 µm 2 x Icosit EG 5 (kolory: czerw.: RAL 3000 / biały: RAL 9010) gr. 100 µm II. wersja elastyczna: 1 x Icosit 2406 Primer (aż do wysycenia podłoża) 2 x Sikafloor 350 Elastic (z dodatkiem Stellmittel T w ilości 1-2% wagowo) - grubość warstwy 1000 µm 2 x Sikafloor 357 N - grubość warstwy 200 µm strefa 2 strefa górna: I. wersja sztywna: 1 x Icosit 2406 Primer (aż do wysycenia podłoża) 1 x Icosit Poxicolor - grubość warstwy 150 µm 1 x Icosit EG 5 (kolory: czerw.: RAL 3000 / biały: RAL 9010) gr. 100 µm II. wersja elastyczna: 1 x Icosit 2406 Primer (aż do wysycenia podłoża) 2 x Sikafloor 357 N grubość warstwy 200 µm strefa 3 strefa dolna: I. wersja sztywna: 1 x Sikagard 702 W Aquaphob (hydrofobizacja podłoża) - koncentrat rozcieńczany w stosunku 1:9 z czystą wodą - przewidywane zużycie 2 x Sikagard 680 S Betoncolor (kolory - w strefie malowania przeszkodowego: czerwony: RAL 3000 / biały: RAL poniżej: szary RAL 7032) - grubość warstwy 130 µm II. wersja elastyczna: 1 x Sikagard 552 W Aquaprimer (hydrofobizacja podłoża) 3 x Sikagard 550 W Elastic łączna grubość warstwy 300µm,
19 TECHNOLOGIA ZABEZPIECZENIA ANTYKOROZYJNEGO Przygotowanie powierzchni : - usuwanie rdzy z elementów stalowych - czyszczenie ręczne do St 3 - odtłuszczanie i neutralizacja Drabinę włazową i galerie należy zabezpieczyć następująco : I Wariant. - Gruntowanie pędzlem 1 x (farba do gruntowania epoksydowa chemoodporna) - SIKA Poxicolor Primer HE - Malowanie pędzlem 1 x (emalia epoksydowa) Sika Poxicolor Plus Malowanie pędzlem 1 x (emalia akrylowo-poliuretanowa nawierzchniowa) SikaCor EG5 II Wariant. - Czyszczenie mechaniczne miejsc skorodowanych do zdrowego podłoża. - Odtłuszczenie całej powierzchni konstrukcji - Gruntowanie farbami podkładowymi - antykorozyjnymi - Malowanie podkładowe i nawierzchniowe zestawem farb chlorokauczukowych
20 ZAŁĄCZNIKI Załącznik nr 10.1 Pomiary instalacji odgromowej R1=12,8Ω R2=14,9Ω
21 21 Załącznik nr 10.2 GEODEZYJNY POMIAR PIONOWOŚCI Pomiar odkształceń komina wykonano metodą niwelacji trygonometrycznej, z zestabilizowanych uprzednio dwóch stanowisk pomiarowych. Pomiar polegał na określeniu wychyleń komina na poszczególnych poziomach pomiarowych, w stosunku do jego podstawy. Uzyskane w ten sposób wartości kątowe przetworzono na wartości liniowe, stosując analityczno-graficzną metodę obliczeń. Wyniki prac przedstawiono na poniższych rysunkach : 1. Rysunek sytuacji na którym bez skalowo przedstawiono orientacyjne usytuowanie komina w odniesieniu do innych szczegółów terenu, oraz zaznaczono kierunki osi X i Y względem których w opracowaniu podano wielkości wychyleń. 2. Wykonany w skali rysunek komina w płaszczyźnie X-X i Y-Y Rysunki te przedstawiają w sposób plastyczny wychylenia osi komina na poszczególnych poziomach obserwacyjnych. W całym opracowaniu długości (wysokości) podano w metrach, natomiast wychylenia w milimetrach. 3. Zestawienie tabelaryczne odkształceń komina w którym uwidoczniono numery poziomów, wysokości, wychylenia w osi X i Y, oraz wielkości wypadkowe pozwalające na określenie ewentualnego zagrożenia wynikającego z nadmiernego odkształcenia komina. Rysunek sytuacyjny Pomiar dla osi Y BUDYNKI KOTŁOWNI Pomiar dla osi X
22 22 wychylenia komina w osi X wychylenia komina w osi Y skala długości 1:500 skala wychyleń 1:4 +85, , , ,0 0 0 zestawienie tabelaryczne odkształceń komina lp poziom wychylenia w osi x wychylenia w osi y wypadkowa m mm mm mm 1 +6, , , ,

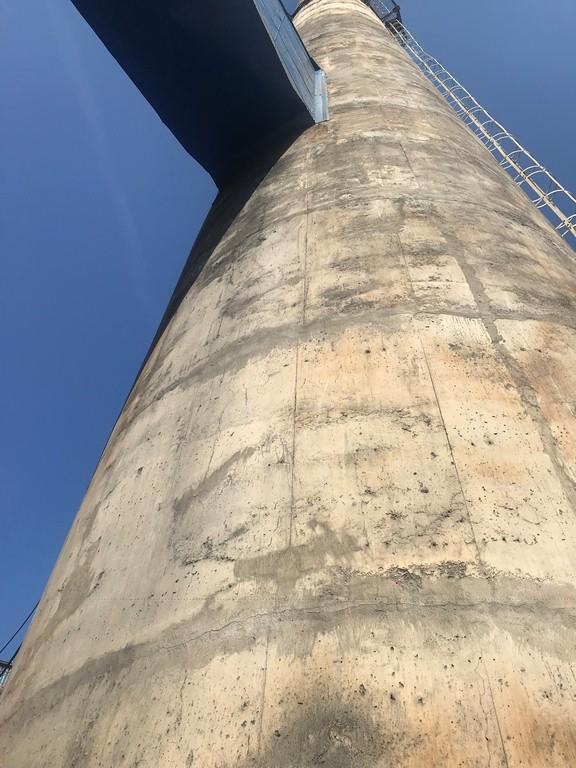

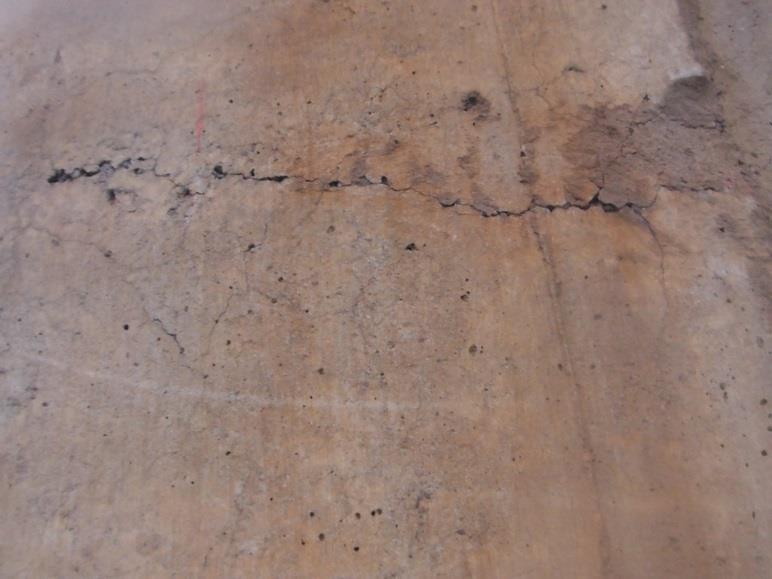

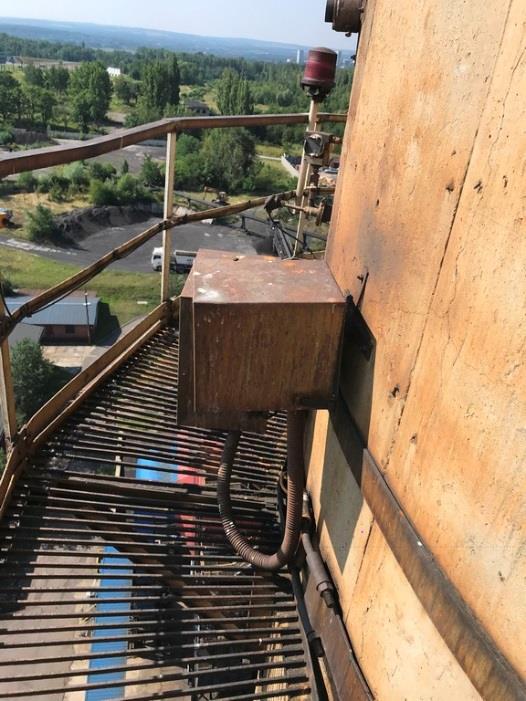

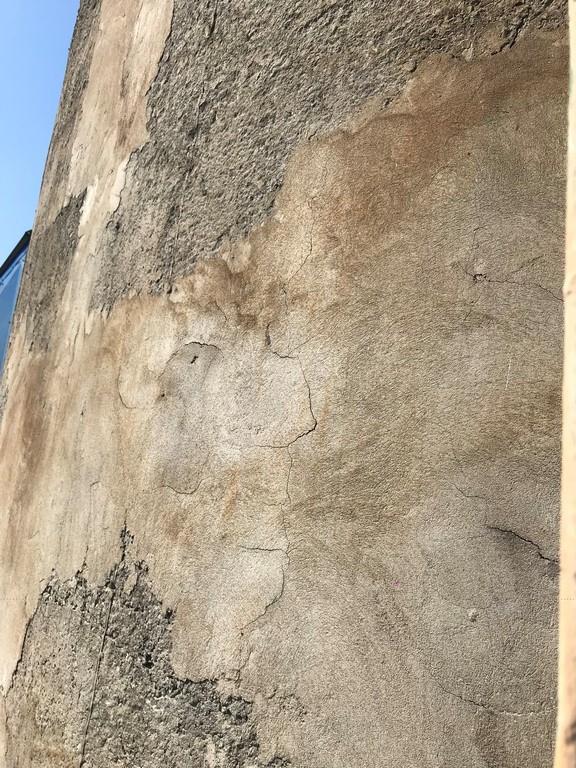

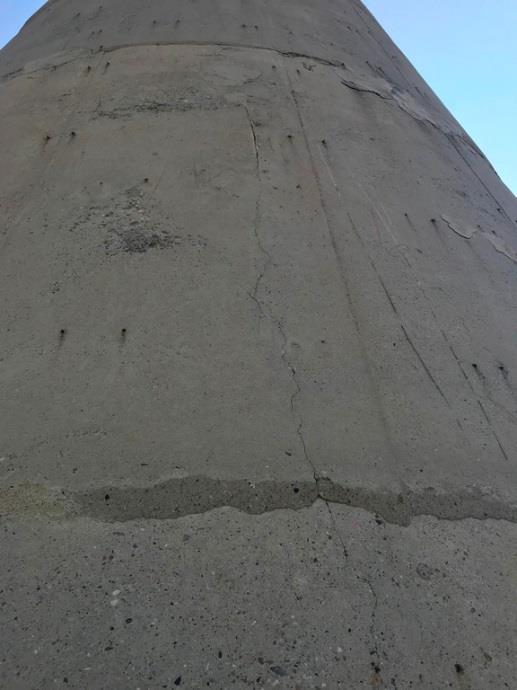

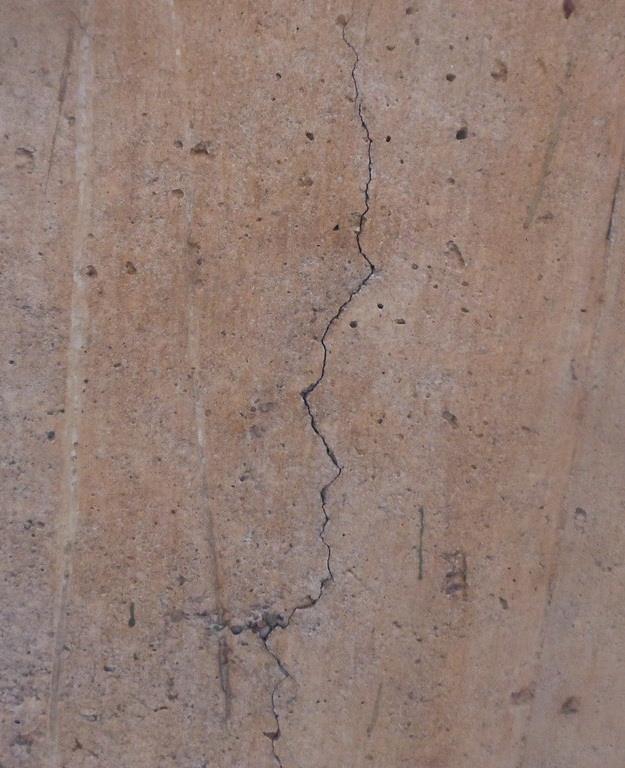

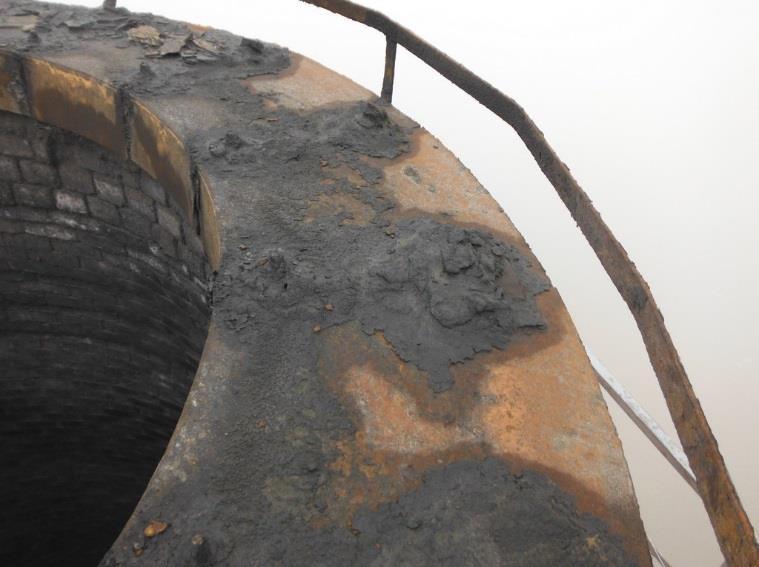

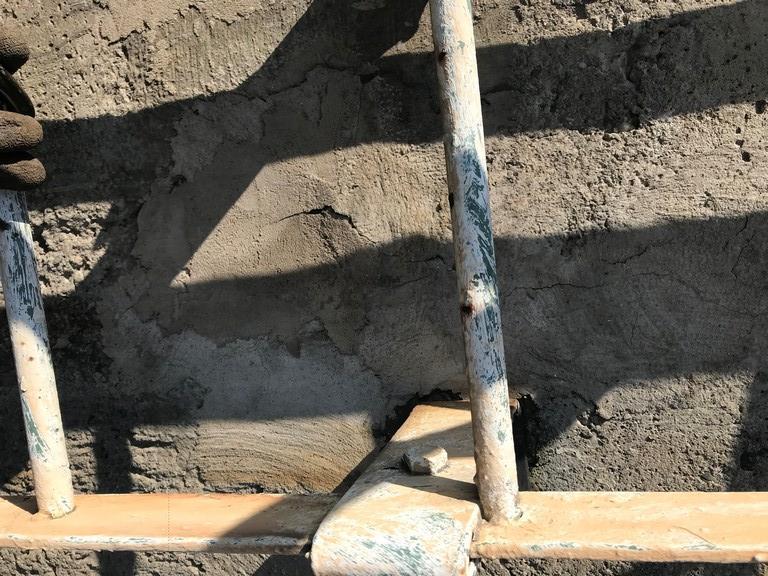

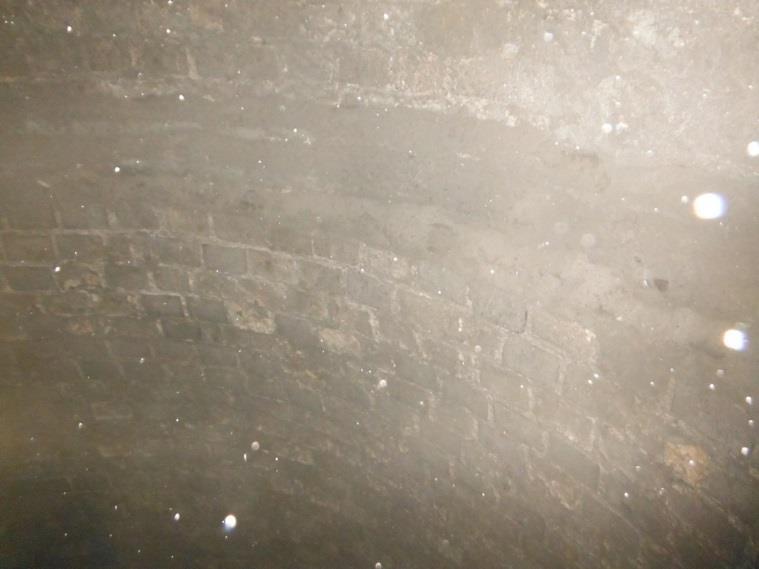

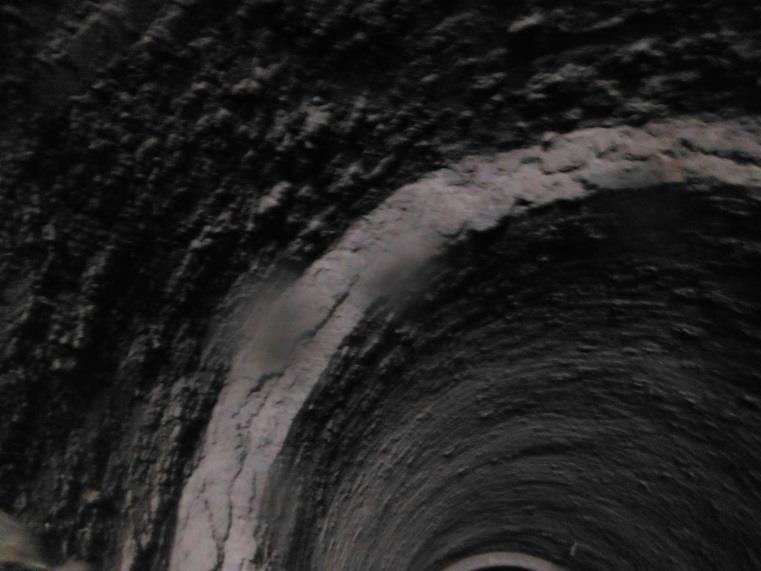

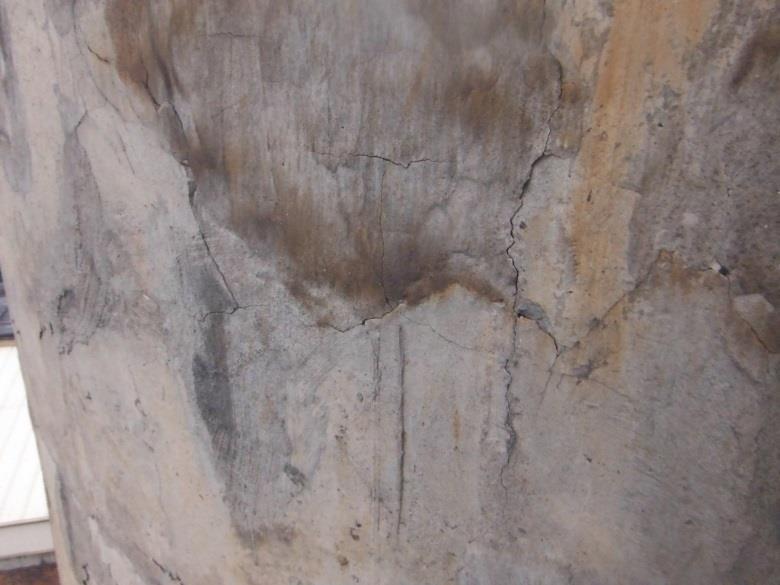

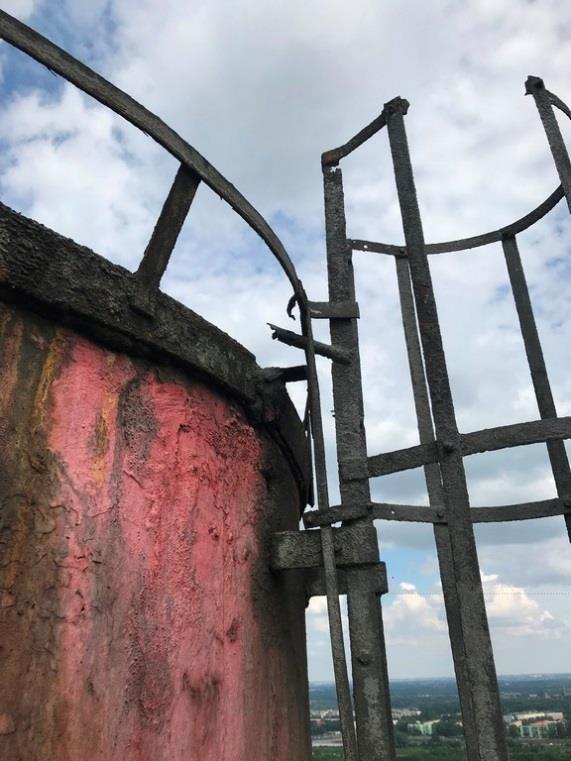

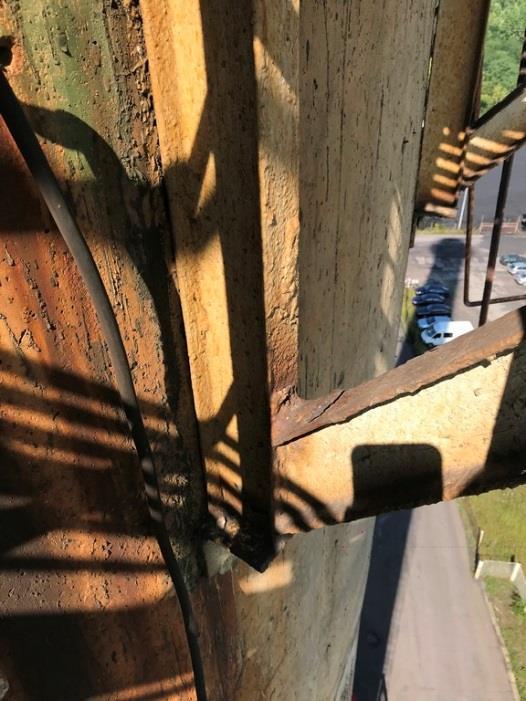

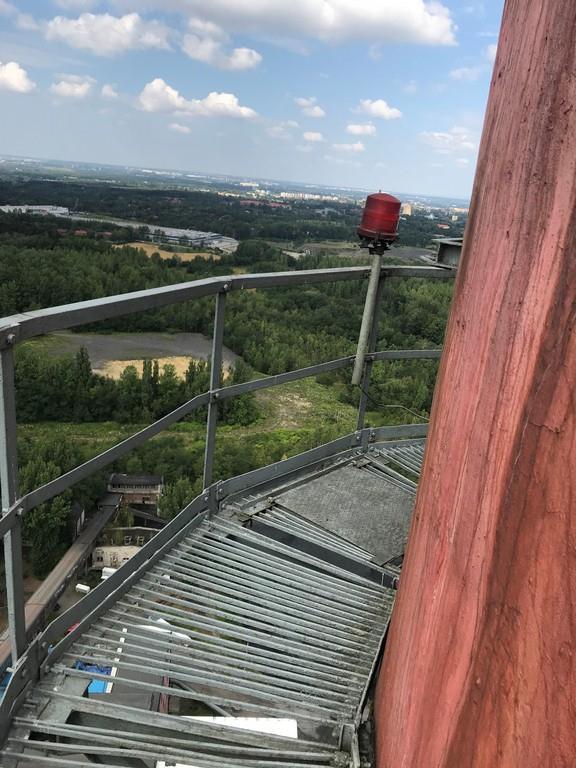

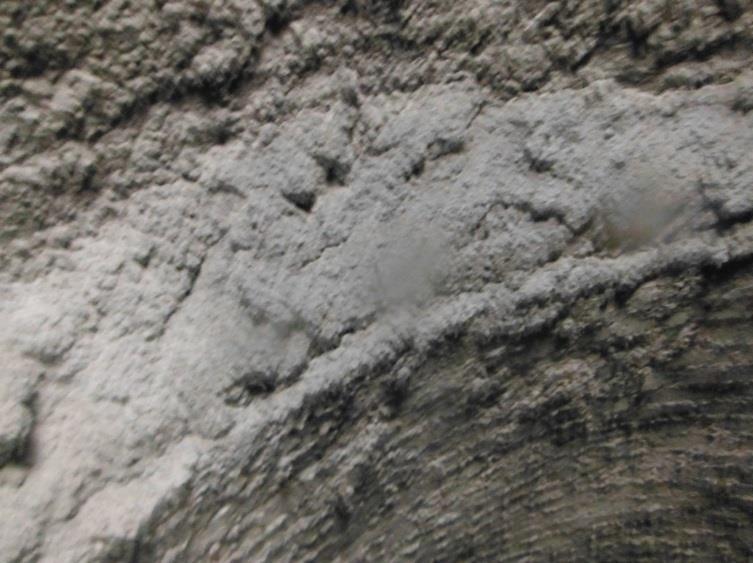

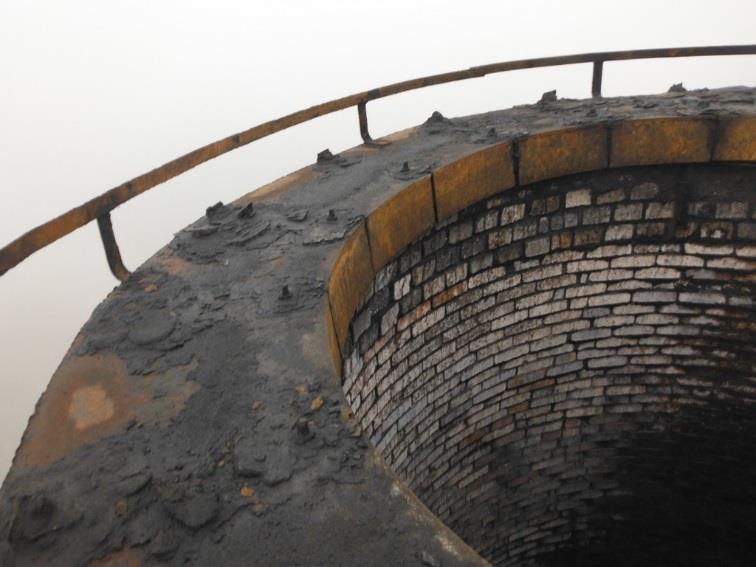

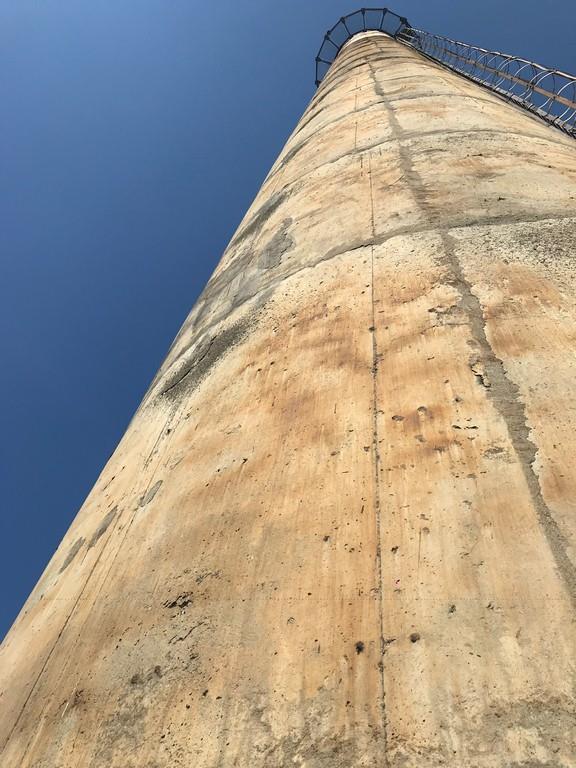

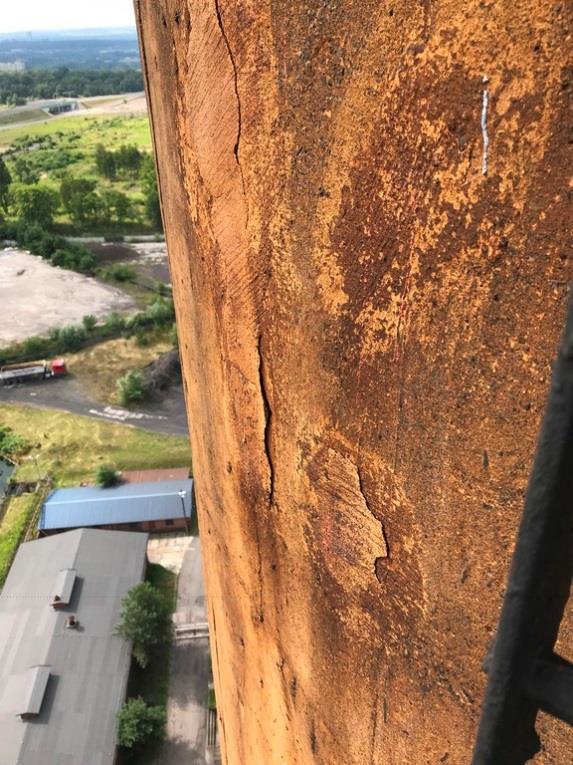

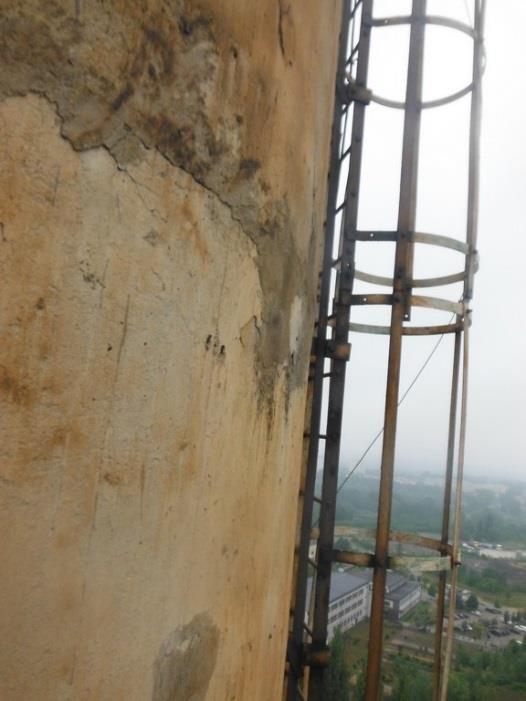

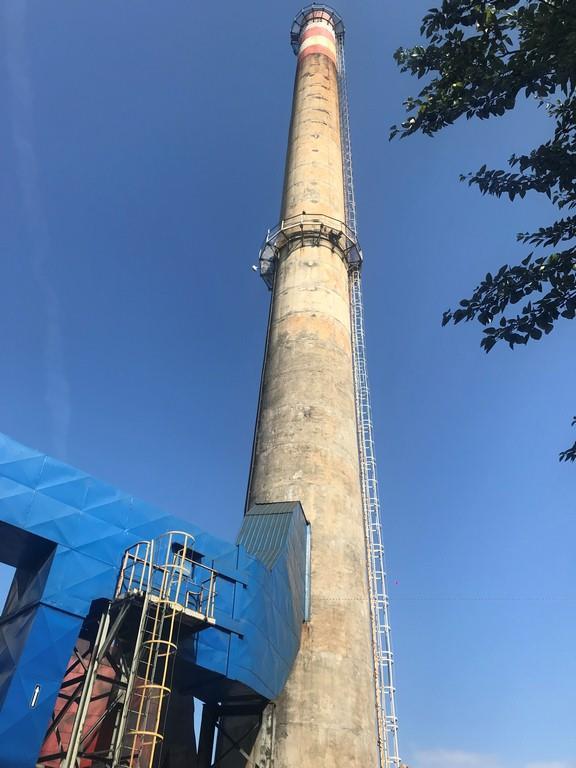

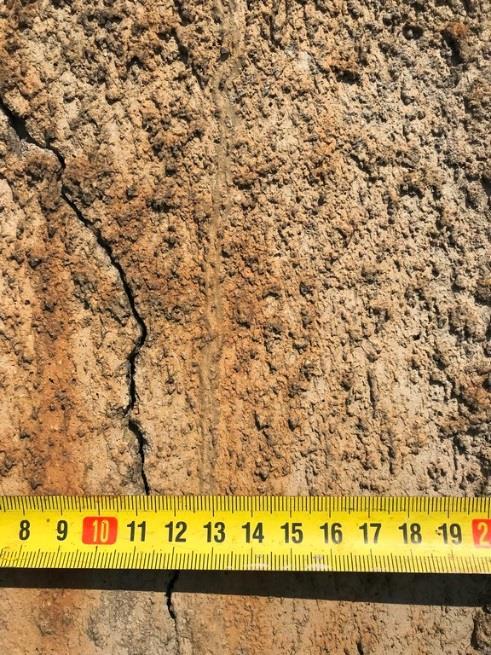

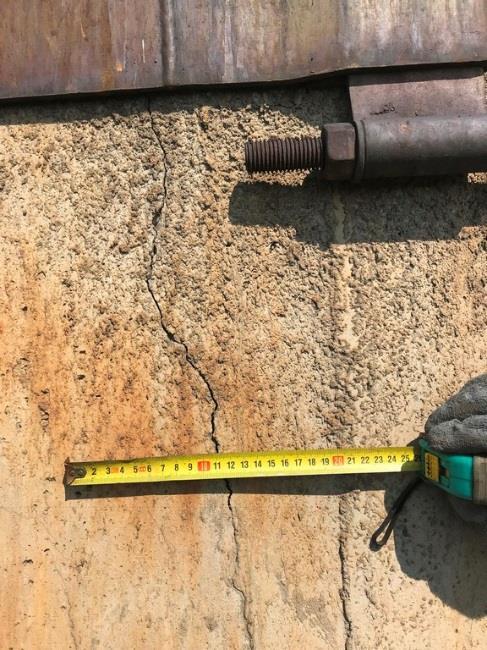

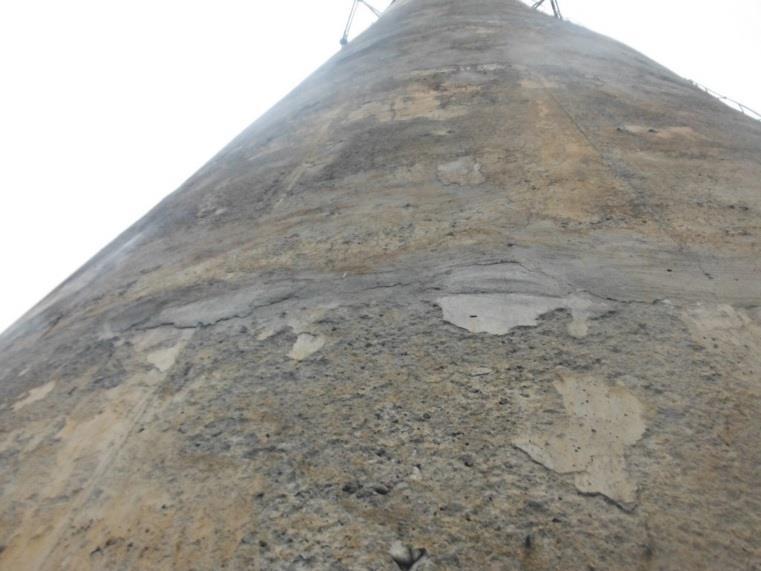

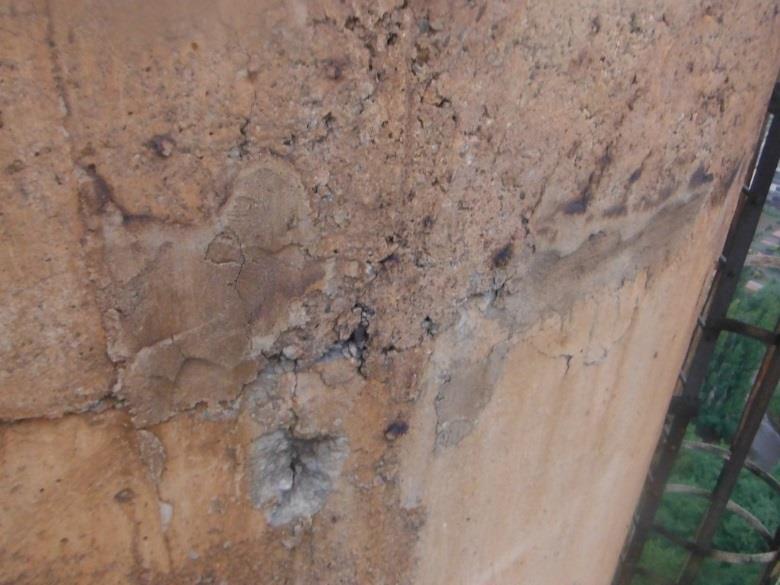

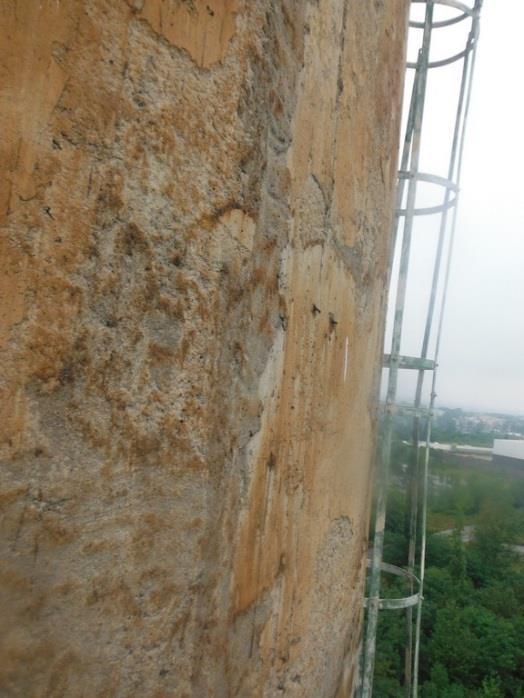

23 23 Załącznik nr 10.3 DOKUMENTACJA FOTOGRAFICZNA Fot.1. Fot. 2 Fot. 3

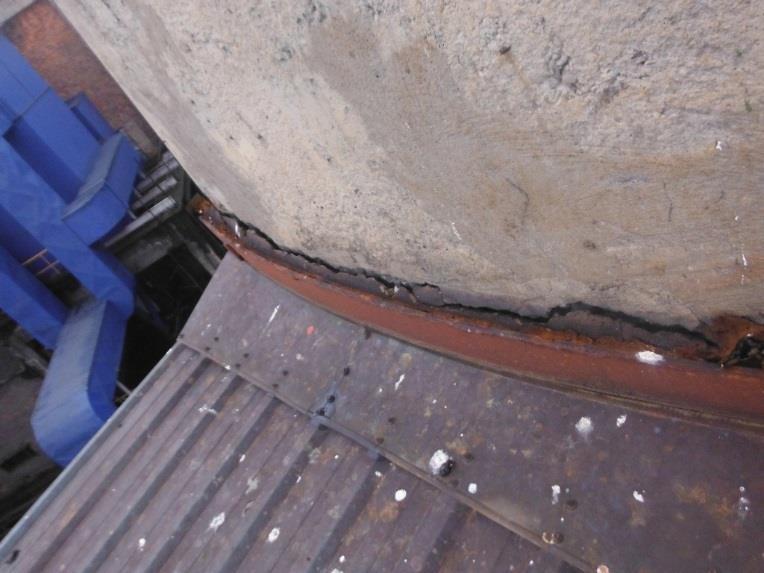

24 24 Fot. 4 Fot. 5 Fot. 6 Fot. 7 Fot. 8 Fot. 9
25 25 Fot. 10 Fot. 11 Fot. 12 Fot. 13 Fot. 14 Fot. 15

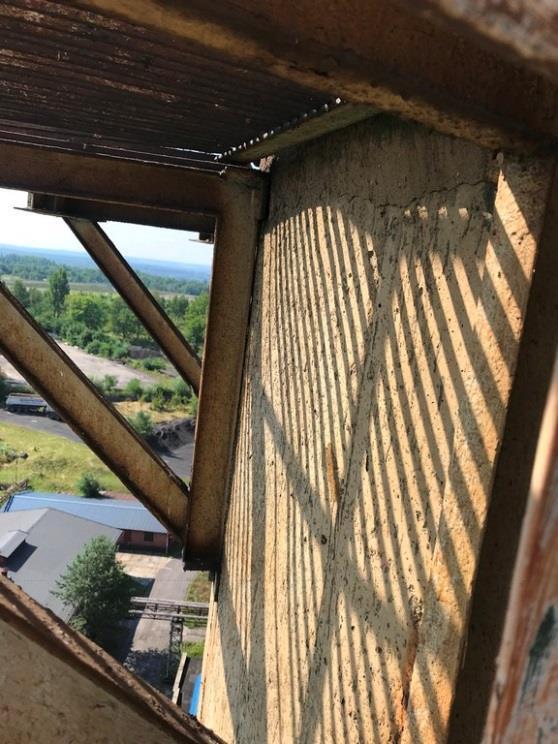

26 26 Fot. 16 Fot. 17 Fot. 18 Fot. 19
27 27 Fot. 20 Fot. 21 Fot. 22 Fot. 23

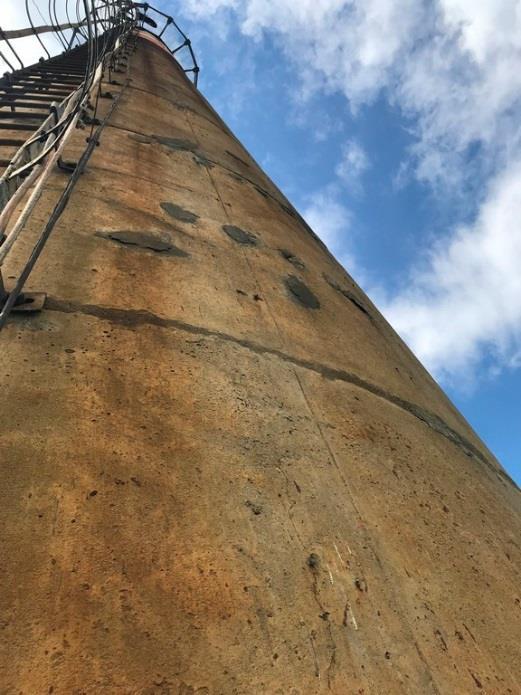

28 28 Fot. 24 Fot. 25 Fot. 26 Fot. 27 Fot. 28 Fot. 29
29 29 Fot. 30 Fot. 31 Fot. 32 Fot. 33 Fot. 34 Fot. 35
30 30 Fot. 36 Fot. 37 Fot. 38 Fot. 39

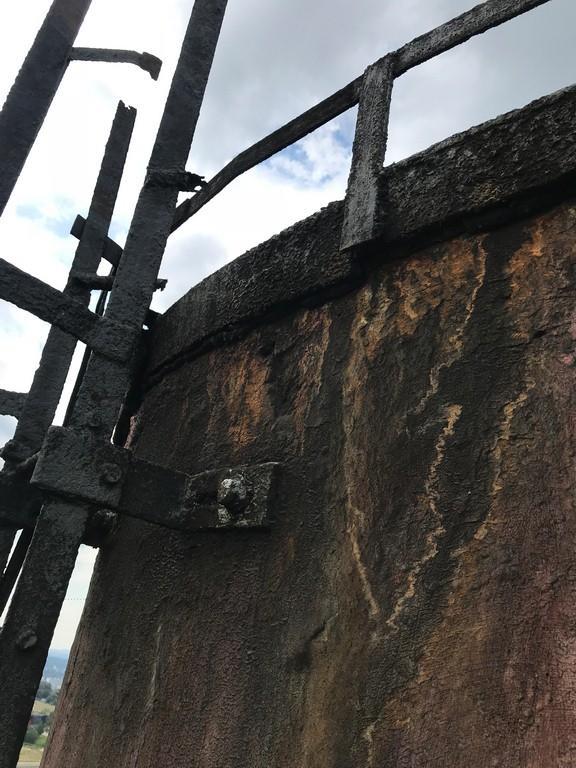

31 31 Fot. 40 Fot. 41 Fot. 42 Fot. 43 Fot. 44 Fot. 45

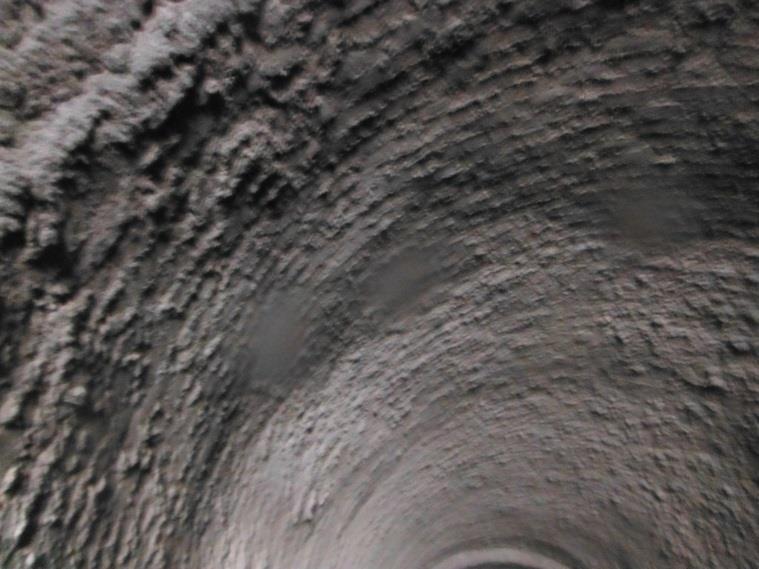

32 32 Fot. 46 Fot. 47 Fot. 48 Fot. 49
33 33 Załącznik nr WYKAZ WYKORZYSTANYCH MATERIAŁÓW 1. PN-88/B Kominy murowane i żelbetowe. Obliczenia statyczne i projektowanie. 2. PN-74/B Nieniszczące badania konstrukcji z betonu. 3. PN-80/B Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i żelbetowe. Podstawowe zasady projektowania. 4. PN-84/B Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. 5. Instrukcja 323. Ocena stanu technicznego i wzmacnianie kominów żelbetowych i murowanych. Instytut Techniki Budowlanej. Warszawa Instrukcja 210. Instrukcja stosowania młotków Schmidta do nieniszczącej kontroli jakości betonu w konstrukcji. ITB, Warszawa 1977 r. 7. Instrukcja I.T.B. nr 240. Instrukcja zabezpieczania przed korozją konstrukcji betonowych i żelbetowych. 8. Warunki techniczne wykonania i odbioru robót budowlano montażowych - część IV - Obmurza pieców przemysłowych i kotłów oraz kominy i chłodnie energetyczne. 9. Cz. Kłoś: Kominy. B.A r. 10. L. Kral: Elementy budownictwa przemysłowego. Tom II. Budowle specjalne. PWN, Warszawa 1984 r. 11. R. Ciesielski: Kominy przemysłowe. IPP. Warszawa 1966 r. 12. Zb. Ściślewski: Trwałość konstrukcji żelbetowych. I.T.B. Warszawa Brunarski L., Runkiewicz L. Podstawy i przykłady stosowania metod nieniszczących w badaniach konstrukcji z betonu. I.T.B. W-wa 1975 r. 14. Inna literatura techniczna.
34
