1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ANTYKOROZYJNYCH NA KONSTRUKCJI STALOWEJ OBIEKTU 2.1 / 2.3 ZAKŁADU PRZERÓBKI MRECHANICZNEJ WĘGLA W SPÓŁCE LUBELSKI WĘGIEL BOGDANKA S. A. 1. WSTĘP 1.1. Przedmiot ST Przedmiotem ST (specyfikacji technicznej) są wymagania dotyczące wykonania i odbioru robót pokrywania powłokami malarskimi konstrukcji stalowych dla zadania Ocena stanu technicznego elementów konstrukcyjnych wraz z zaleceniami i ze sposobem ich wykonania, odnośnie przeprowadzenia niezbędnych prac remontowych dla obiektu 2.1/2.3 - Zakładu Przeróbki Mechanicznej Węgla w spółce LUBELSKI WĘGIEL Bogdanka S. A Zakres stosowania ST Szczegółowa ST stanowi dokument przetargowy i kontraktowy przy zlecaniu określonych w pkt. 1.1 opracowania 1.3. Zakres robót objętych ST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie zabezpieczenia antykorozyjnego stalowych konstrukcji obiektów 2.1/ Określenia podstawowe Stosowane określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z definicjami podanymi ST Aklimatyzacja powłoki - stabilizacja powłoki malarskiej w określonych warunkach temperatury i wilgotności powietrza Czas przydatności wyrobu do stosowania - czas, w którym wyrób lakierowy po zmieszaniu składników nadaje się do nanoszenia na podłoże Farba - wyrób lakierowy pigmentowy, tworzący powłokę kryjącą, która spełnia przede wszystkim funkcję ochronną Farba do gruntowania - farba wytwarzająca powłoki gruntowe wykazujące zdolność zapobiegania korozji metali, dzięki zawartości w powłoce składników hamujących procesy korozji podłoża Lepkość umowna - czas wypływu farby lub emalii mierzony w sekundach z kubka (Forda 4) o średnicy otworu wypływowego 4 mm Malowanie nawierzchniowe - warstwy farby nałożone na podkład gruntujący w celu uszczelnienia i uodpornienia na występujące w atmosferze czynniki agresywne oraz uszkodzenia mechaniczne Punkt rosy - temperatura, przy której na powierzchni przedmiotu pojawiają się kropelki wody wskutek kondensacji pary wodnej zawartej w powietrzu w wyniku wypromieniowania ciepła przez podłoże lub wskutek napływu ciepłego, wilgotnego powietrza na chłodniejsze podłoże 1.5. Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST 2.2. Konstrukcja stalowa Dla zabezpieczenia antykorozyjnego konstrukcji stalowej przewidziano malowanie farbami chlorokauczukowymi: - farbą chlorokauczukową chemoodporną przeciwrdzewną do gruntowania Baza: żywica chlorokauczukowa Zastosowanie: do pierwszego malowania konstrukcji stalowych przeznaczonych do eksploatacji w środowisku agresywnym chemicznie (szczególnie o odczynie alkalicznym) Charakterystyka: farba o dobrych parametrach mechanicznych, odporna na działanie rozcieńczonych kwasów i zasad Przygotowanie podłoża: podłoże oczyścić z kurzu, tłuszczu i rdzy do stopnia czystości wg PN-EN ISO :2008 co najmniej 2 stopień czystości powierzchni Rozcieńczanie: rozcieńczalnikiem chlorokauczukowym produkcji MALCHEM Spółka z o. o. Sułkowice 4, Chynów, województwo mazowieckie, powiat Grójec 1

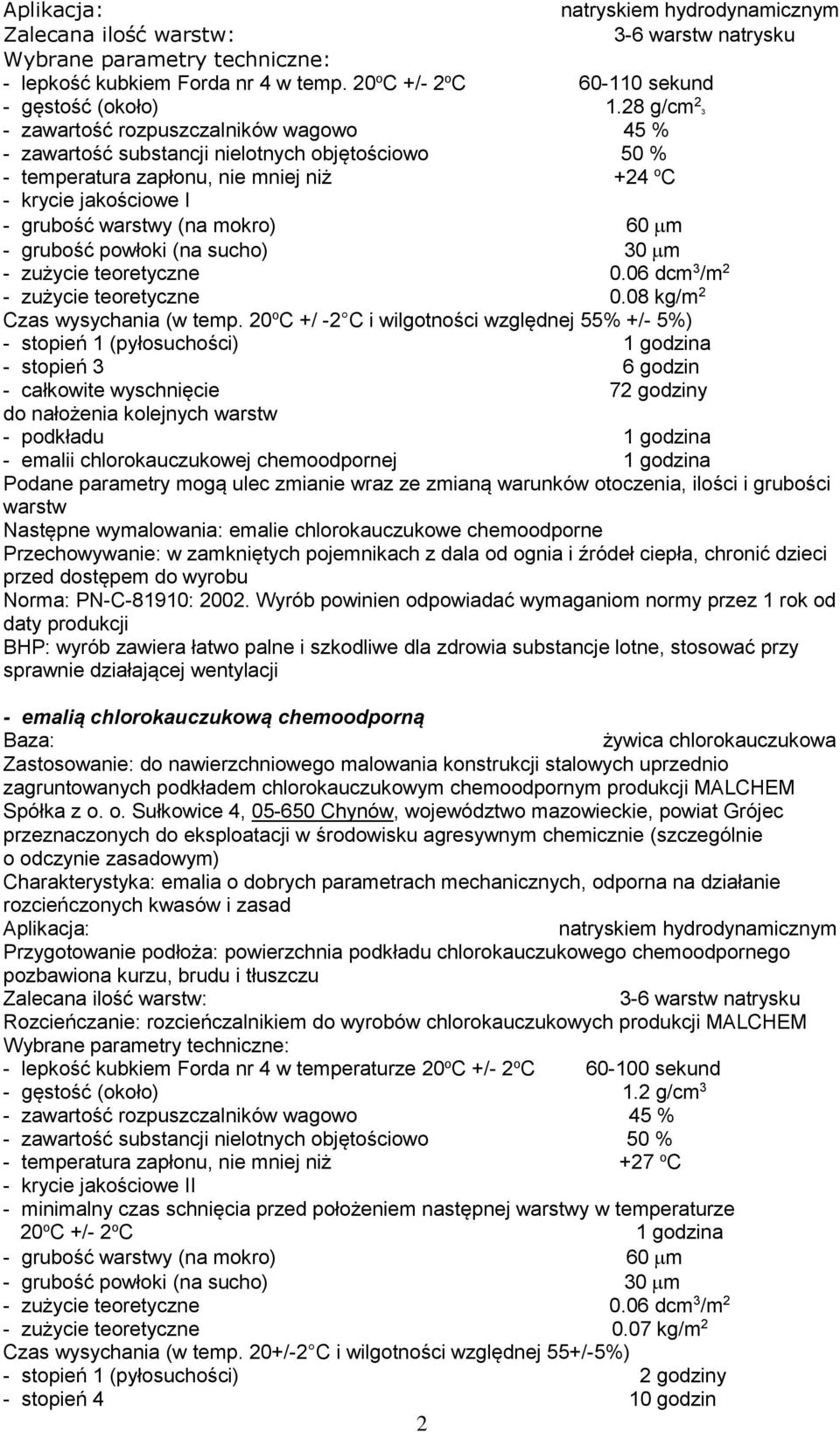

2 Aplikacja: natryskiem hydrodynamicznym Zalecana ilość warstw: 3-6 warstw natrysku Wybrane parametry techniczne: - lepkość kubkiem Forda nr 4 w temp. 20 o C +/- 2 o C sekund - gęstość (około) 1.28 g/cm zawartość rozpuszczalników wagowo 45 % - zawartość substancji nielotnych objętościowo 50 % - temperatura zapłonu, nie mniej niż +24 o C - krycie jakościowe I - grubość warstwy (na mokro) 60 m - grubość powłoki (na sucho) 30 m - zużycie teoretyczne 0.06 dcm 3 /m 2 - zużycie teoretyczne 0.08 kg/m 2 Czas wysychania (w temp. 20 o C +/ -2 C i wilgotności względnej 55% +/- 5%) - stopień 1 (pyłosuchości) 1 godzina - stopień 3 6 godzin - całkowite wyschnięcie 72 godziny do nałożenia kolejnych warstw - podkładu 1 godzina - emalii chlorokauczukowej chemoodpornej 1 godzina Podane parametry mogą ulec zmianie wraz ze zmianą warunków otoczenia, ilości i grubości warstw Następne wymalowania: emalie chlorokauczukowe chemoodporne Przechowywanie: w zamkniętych pojemnikach z dala od ognia i źródeł ciepła, chronić dzieci przed dostępem do wyrobu Norma: PN-C-81910: Wyrób powinien odpowiadać wymaganiom normy przez 1 rok od daty produkcji BHP: wyrób zawiera łatwo palne i szkodliwe dla zdrowia substancje lotne, stosować przy sprawnie działającej wentylacji - emalią chlorokauczukową chemoodporną Baza: żywica chlorokauczukowa Zastosowanie: do nawierzchniowego malowania konstrukcji stalowych uprzednio zagruntowanych podkładem chlorokauczukowym chemoodpornym produkcji MALCHEM Spółka z o. o. Sułkowice 4, Chynów, województwo mazowieckie, powiat Grójec przeznaczonych do eksploatacji w środowisku agresywnym chemicznie (szczególnie o odczynie zasadowym) Charakterystyka: emalia o dobrych parametrach mechanicznych, odporna na działanie rozcieńczonych kwasów i zasad Aplikacja: natryskiem hydrodynamicznym Przygotowanie podłoża: powierzchnia podkładu chlorokauczukowego chemoodpornego pozbawiona kurzu, brudu i tłuszczu Zalecana ilość warstw: 3-6 warstw natrysku Rozcieńczanie: rozcieńczalnikiem do wyrobów chlorokauczukowych produkcji MALCHEM Wybrane parametry techniczne: - lepkość kubkiem Forda nr 4 w temperaturze 20 o C +/- 2 o C sekund - gęstość (około) 1.2 g/cm 3 - zawartość rozpuszczalników wagowo 45 % - zawartość substancji nielotnych objętościowo 50 % - temperatura zapłonu, nie mniej niż +27 o C - krycie jakościowe II - minimalny czas schnięcia przed położeniem następnej warstwy w temperaturze 20 o C +/- 2 o C 1 godzina - grubość warstwy (na mokro) 60 m - grubość powłoki (na sucho) 30 m - zużycie teoretyczne 0.06 dcm 3 /m 2 - zużycie teoretyczne 0.07 kg/m 2 Czas wysychania (w temp. 20+/-2 C i wilgotności względnej 55+/-5%) - stopień 1 (pyłosuchości) 2 godziny - stopień 4 10 godzin 2

3 - całkowite wyschnięcie 72 godziny do nałożenia kolejnych warstw - emalii 2 godziny Podane parametry mogą ulec zmianie wraz ze zmianą warunków otoczenia, ilości i grubości warstw Przechowywanie: w zamkniętych pojemnikach z dala od ognia i źródeł ciepła, chronić dzieci przed dostępem do wyrobu Norma: PN-C-81608:1998. Wyrób powinien odpowiadać wymaganiom normy przez 1 rok od daty produkcji Uwaga: Wyrób zawiera łatwo palne i szkodliwe dla zdrowia substancje lotne, stosować przy sprawnie działającej wentylacji 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST Przy wykonywaniu prac przygotowawczych wykonawca powinien dysponować sprzętem stosownym do zakresu wykonywanych robót 3.2. Sprzęt do wykonania robót Jakikolwiek sprzęt, maszyny lub narzędzia nie gwarantujące zachowania wymagań jakościowych robót i bezpieczeństwa zostaną zdyskwalifikowane i niedopuszczone do robót Sprzęt do czyszczenia konstrukcji Czyszczenie konstrukcji należy przeprowadzić mechanicznie urządzeniami o działaniu strumieniowo-ściernych, dowolnego typu, zaakceptowanymi przez inspektora nadzoru inwestorskiego Sprzęt do czyszczenia oraz przedmuchiwania lub odkurzania oczyszczonych powierzchni musi zapewnić strumień od oliwionego i suchego powietrza Sprzęt do malowania Nakładanie farb wykonywać metodą natryskową przy użyciu sprzętu mechanicznego zaakceptowanego przez inspektora nadzoru inwestorskiego Prawidłowe ustawienie parametrów malowania natryskowego (średnica dyszy, gęstość materiału, ciśnienie) należy przeprowadzać na próbnych powierzchniach i uzyskać akceptację Inspektora nadzoru inwestorskiego 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST 4.2. Wymagania dla transportu Transport wyrobów lakierowych i rozcieńczalników winien odbywać się z zachowaniem obowiązujących przepisów o przewozie materiałów niebezpiecznych określonych w normach przedmiotowych i wg PN-C WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST 5.2. Zalecenia przy wykonywaniu konstrukcji Powierzchnie przewidziane do malowania należy oczyścić Oczyszczenie polega na usunięciu z powierzchni stalowych zanieczyszczeń w postaci zgorzeliny, rdzy, tłuszczów, smarów, kurzu, pyłu, wilgoci i resztek procesu spawania Podstawową czynnością jest usunięcie zgorzeliny i rdzy, co należy wykonać przy pomocy metody strumieniowo-ściernej (piaskowanie) Powierzchnie należy czyścić do drugiego stopnia czystości Ocena stopnia czystości wg PN-ISO Sposób czyszczenia pozostawia się do uznania wykonawcy; musi on jednak gwarantować uzyskanie wymaganego stopnia czystości i być zaakceptowany przez inspektora nadzoru inwestorskiego Inspektor nadzoru inwestorskiego ma prawo dokonania odbioru oczyszczonych powierzchni i wyrażenia zgody na nanoszenie powłoki malarskiej. Chropowatość powierzchni nie powinna przekraczać Rz = μm Przygotowanie powierzchni do malowania, naniesienie czterowarstwowego zestawu 3

4 malarskiego należy wykonać na budowie na istniejącym obiekcie Na budowie, często zachodzi konieczność wykonania tych prac na stykach montażowych i w miejscach uszkodzeń w czasie montażu 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST 6.2. Szczegółowe zasady kontroli robót Kontroli podlegają: - sprawdzenie zgodności wykonanego pokrycia z projektem zabezpieczenia antykorozyjnego - ocena pokrycia nie uzbrojonym okiem - pomiar grubości naniesionych powłok - pomiar przyczepności pokrycia do podłoża wg PN-C odbiór stopnia czystości powierzchni przed naniesieniem powłok (kontrola bieżąca) - kontroli jakości malowania 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST 7.2. Jednostka obmiarowa Jednostką obmiaru jest 1 tona konstrukcji stalowej 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST 8.2. Szczegółowe wymagania Odbioru pokryć malarskich należy dokonać dwukrotnie: - odbiór pokryć malarskich wykonanych na istniejącym obiekcie - odbiór ostateczny pokrycia malarskiego po ukończeniu ewentualnego montażu 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST 9.2. Cena jednostki obmiarowej Cena jednostkowa obejmuje: - dostarczenie wszystkich czynników produkcji - czyszczenie - wykonanie niezbędnych rusztowań, podestów itp. - wykonanie prac zabezpieczających z dostosowaniem do warunków pogodowych - wymagane przerwy między poszczególnymi operacjami - demontaż rusztowań oraz ich usunięcie - oczyszczenie stanowiska pracy - dostarczenie i usunięcie materiałów usługowych 10. PRZEPISY ZWIĄZANE Normy PB-DLS/04 i PN-H Badanie odporności korozyjnej wyrobów metalowych i powłok ochronnych w atmosferze obojętnej i kwaśnej mgły solnej PN-H Ochrona przed korozją. Klasyfikacja i określenie agresywności korozyjnej środowiska PN-70/H Ochrona przed korozją. Wzorce jakości przygotowania powierzchni do malowania PN-70/H Ochrona przed korozją. Przygotowanie powierzchni stali, staliwa i żeliwa do malowania. Ogólne wytyczne PN-70/H Ochrona przed korozją. Ocena przygotowania powierzchni stali, staliwa i żeliwa do malowania. PN-70/H Ochrona przed korozją. Malowanie konstrukcji stalowych. Wytyczne ogólne PN-03/C Wyroby lakierowe. Nieniszczące pomiary grubości powłok PN-C Wyroby lakierowe. Określenie przyczepności powłok do podłoża oraz 4

5 przyczepności między warstwowej PN-79/H Ochrona przed korozją. Pokrycia lakierowane ogólne wytyczne PN-ISO Farby i lakiery. Ochrona przeciwkorozyjna stali powłokami malarskimi PN-78/M Odchyłki warsztatowe wymiarów swobodnych Wytyczne ochrony przed korozją konstrukcji stalowych i urządzeń górniczych. Praca naukowa nr 799, wyd. GIG, Katowice 1994 rok Opracował: mgr inż. Jan ludwik Ziółek Lublin, dnia roku 5
