Naprawy spękań i inne aspekty utrzymanie dróg betonowych i asfaltowych

Transkrypt

1 Naprawy spękań i inne aspekty utrzymanie dróg betonowych i asfaltowych 1

2 OAT w Europie 2

3 Wybrane dylematy Zarządcy drogi Środki finansowe... Wzmocnienie i przebudowa na krótkim odcinku sieci? Naprawy cząstkowe na większej liczbie odcinków? Zabiegi powierzchniowe? Jak pogodzić naciski różnych środowisk? Zadania zawsze aktualne: Przedłużenie trwałości istniejącej substancji. Ochrona przed degradacją nawierzchni pod wpływem wody i mrozu. 3

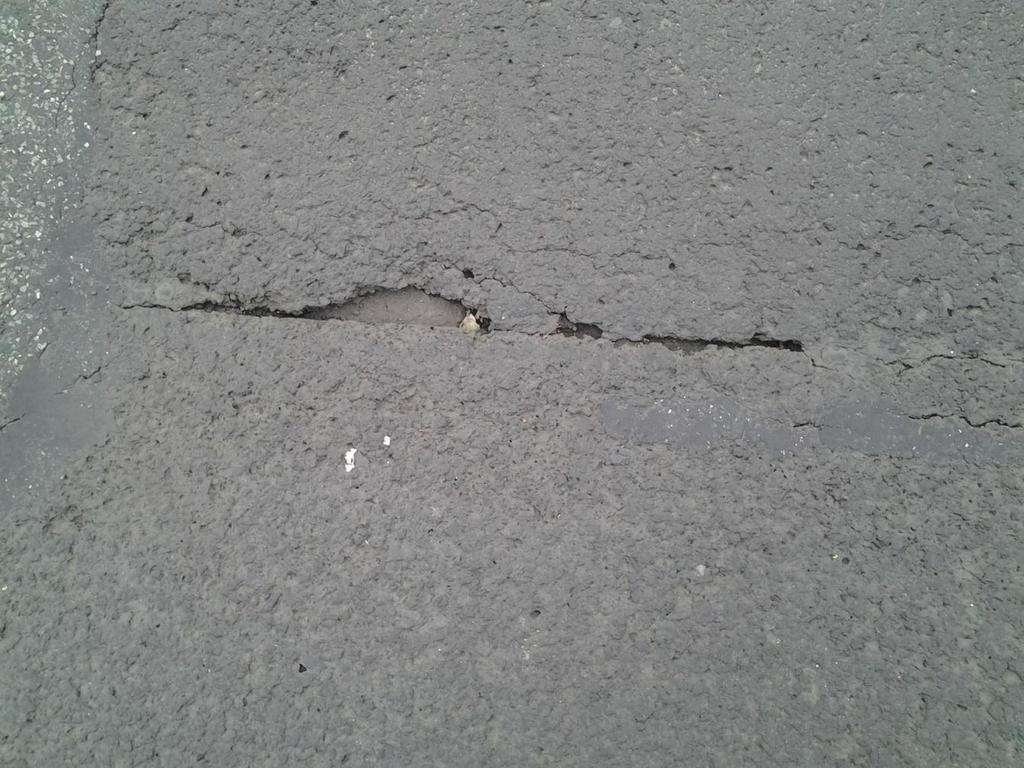

4 Typowe uszkodzenia Pęknięcie nawierzchni Pęknięcie nawierzchni z wykruszeniem 4

5 Typowe uszkodzenia Rozwarcie szwu 5

6 Spękania siatkowe 6

7 Brak uszczelnienia łaty po naprawie instalacji podziemnych Rozwarcie szwu przy łacie z wykruszeniem 7

8 Zaniżenie + spękanie siatkowe utrata nośności 8

9 Powierzchniowe zrakowacenie w wyniku starzenia i/lub wypłukania lepiszcza 9

10 Spękanie odbite pochodzące od podbudowy ze spoiwem hydraulicznym 10

11 Przykład nieprawidłowo wykonanych napraw 11

12 Wybrane zabiegi utrzymaniowe 1. Zabiegi miejscowe - uszczelnianie - naprawy cząstkowe 2. Zabiegi na całej lub części powierzchni, które nie zwiększają nośności konstrukcji: - mikropokrycie (slurry seal) - powierzchniowe utrwalenie 3. Zabiegi na całej powierzchni zwiększające nośność konstrukcji: - wzmocnienie / wymiana warstw nawierzchni 12

13 Propozycja OAT Naprawa spękań i drobnych ubytków warstwy ścieralnej przez uszczelnienie 13

14 Mechanizm uszkodzenia 14

15 Specyfikacje Techniczne Podstawa sporządzenia szczegółowej SST przy zlecaniu i realizacji robót Materiały Sprzęt Transport Wykonanie robót Kontrola jakości, obmiar i odbiór 15

16 Definicje pęknięcie nawierzchni utrata ciągłości warstwy ścieralnej wskutek wadliwego wykonania lub wystąpienia w nawierzchni naprężeń rozciągających większych od jej granicznej wytrzymałości na rozciąganie. pęknięcia termiczne pęknięcia odbite od podbudowy odwzorowane w warstwie ścieralnej rozwarcie spoiny roboczej (szwu) 16

17 Technologia Uszczelnienie spękań sposób naprawy nawierzchni polegający na przywróceniu szczelności warstwy ścieralnej wzdłuż linii pęknięcia i utwierdzeniu ziaren kruszywa znajdujących się przy jego krawędziach (ściankach) Frezowanie pęknięć poszerzanie istniejących pęknięć specjalną frezarką w celu uzyskania szczeliny o pionowych ściankach (przekrój zbliżony do prostokątnego), o szer. 12 do 15 mm i głęb. ok. 25 mm 17

18 Materiały gruntownik (primer) roztwór gruntujący nanoszony mechaniczne na boczne ścianki szczeliny w celu zwiększenia przyczepności masy zalewowej do tych ścianek masa zalewowa specjalny materiał asfaltowy, stosowany na gorąco do uszczelnienia pęknięć i wypełniania (wyfrezowanych) szczelin, który po wypełnieniu zachowuje szczelność i elastyczność 18

19 Materiały do naprawy Masa zalewowa odpowiada PN_EN Jest specjalnym materiałem asfaltowym z dodatkiem polimerów odporna na działanie środków odladzających Odporna na warunki atmosferyczne i UV Gwarancja 3-5 lat 19

20 Warunki realizacji Nawierzchnia sucha, bez opadów atmosferycznych Temperatura powyżej +5 C Zabezpieczenie placu budowy czasowa organizacja ruchu Szerokość zalewania szczelin: mm do mm z dodatkiem kruszywa powierzchniowo pasami do 20 cm Przy większych powierzchniach naprawy cząstkowe warstwy ścieralnej z zastosowaniem spoin technologicznych 20

21 Naprawa pęknięć Frezowanie pęknięcia 21

22 Naprawa pęknięć Frezowanie spoiny 22

23 Naprawa pęknięć Frezowanie szczeliny 23

24 Naprawa pęknięć kompresor Urządzenie HPS Czyszczenie gorącym sprężonym powietrzem HPS 24

25 Naprawa pęknięć Urządzenie HPS Czyszczenie gorącym sprężonym powietrzem HPS 25

26 Naprawa pęknięć Zbiornik z gruntownikiem Gruntowanie 26

27 Naprawa pęknięć Szczelina gotowa do zalewania 27

28 Naprawa pęknięć mieszalnik Lanca gorącej masy zalewowej Zalewanie szczeliny 28

29 Naprawa pęknięć Zalewanie szczeliny 29

30 Naprawa pęknięć Posypywanie piaskiem bazaltowym 30

31 Naprawa pęknięć Bezpośrednio po wykonaniu naprawy 31

32 Naprawa pęknięć Przykłady po wykonaniu naprawy 32

33 Maszyny i wydajność Zestaw roboczy: frezarka liniowa kompresor + HPS do czyszczenia szczelin mieszalnik do masy zalewowej Oznakowanie U 26 do zabezpieczania prac + znaki pionowe Wydajność dzienna 400 do 1000 mb. w zależności od lokalizacji i zagęszczenia spękań 33

34 Miejscowe zabiegi utrzymaniowe i naprawcze z mikropokryciem mineralno-asfaltowym Przed naprawą Po naprawie 34

35 Skuteczność i Estetyka Ktoś zrobił tak a OAT tak 35

36 Budowa dróg betonowych 36

37 Budowa dróg betonowych 37

38 Budowa dróg betonowych 38

39 Utrzymanie dróg betonowych 39

40 Utrzymanie dróg betonowych 40

41 Utrzymanie dróg betonowych 41

42 Utrzymanie dróg betonowych 42

43 Utrzymanie dróg betonowych 43

44 Utrzymanie dróg betonowych 44

45 Utrzymanie dróg betonowych 45

46 Utrzymanie dróg betonowych 46

47 Pomysł na drogę lokalną 47

48 Podsumowanie 1. Spękania nawierzchni należy uszczelniać niezwłocznie po wystąpieniu. 2. Uszczelnienie zapobiega dalszej degradacji nawierzchni wskutek penetracji wody, jej zamarzania i odspajania warstw. 3. Zabiegi powierzchniowe skutecznie zabezpieczają stare, otwarte nawierzchnie, przedłużają ich trwałość i poprawiają właściwości przeciwpoślizgowe. 4. Właściwie dobrane zabiegi utrzymaniowe pozwolą wydłużyć okres eksploatacji nawierzchni. Nie czekamy uszczelniamy! 48
