1 Rozwiązania dla dachu, z doskonałym systemem szczelności Nowość Pełna gama świetlików i klap dymowych ze zwiększoną izolacją Urc = 1,6 W/m 2.k * Urc inst. = 1,2 W/m².K * ISOLHIS Wyprodukowane przez * Urc: wartość fabryczna obliczona na podstawie wytycznych EUROLUX, w zależności od wymiarów urządzenia * Urc inst.: wartość po zamontowaniu na dachu (lub użytkowa), w zależności od grubości systemu uszczelnienia zgodnie z normami Prawa budowlanego Powietrze & światło

2 ISOLHIS : Nowa gama produktów, aby zredukować straty ciepła Wszystkie rozmiary i modele produktów z gamy EOLHIS są dostępne w gamie ISOLHIS Dane techniczne 1 Wypełnienie stanowi komorowa płyta poliwęglanowa o grubości 16 lub 32 mm: mleczna, przezroczysta lub zaciemniona 2 Uszczelka EPDM dwuwargowa z wewnętrzną komorą utwierdzona mechanicznie, zapewnia lepszą szczelność powietrzną oraz większą izolację termiczną 3 Podstawa o wysokości 350 mm i więcej, może być wyposażona w izolację z wełny mineralnej o grubości 30 mm z warstwą bitumiczną 4 Podwójna izolacja skośnej podstawy dzięki ramce dystansowej zgodne z Prawem budowlanym, seria 43 Możliwość pokrycia z aluminium izolowanego o grubości 30 mm, w zależności od modeli 1-2 razy skuteczniejsza izolacja akustyczna Nowość Dwa razy skuteczniejsza izolacja akustyczna, dzięki nowemu, innowacyjnemu wypełnieniu z komorowej płyty poliwęglanowej (PCA) o grubości 16 lub 20 mm Zwiększenie izolacji termicznej od 45% do 55% Przykład obliczenia na modelu ISOLHIS z napędem pneumatycznym 140/140 Wypełnienie Typ PCA PCA Urc Urc Grubość 16 mm 1,8 32 mm 1,5 Ut W/m 2.K* W/m 2.K* ISOLHIS Z NAPĘDEM Dane PNEUMATYCZNYM Arc ogólne (m 2 ) 4,6 ISOLHIS Z NAPĘDEM PNEUMATYCZNYM Arc Wymiar otworu 130 / / 130 (m 2 ) 4,6 Izolacja dachu mm mm Podstawa Struktura Skośna Ht = 450 mm Urc,inst 1,2 Skośna Ht = 450 mm Urc,inst Materiał izolacyjny Wełna mineralna 30 mm Wełna mineralna 30 mm Uup,e 1,7 W/m 2.K 1,6 W/m 2.K 1,0 * Pozycja pionowa/pozycja pozioma W/m 2.K Urc = Fabryczny współczynnik strat ciepła całej powierzchni kopuły (odpowiednik Uw dla okien) Arc = Powierzchnia rozwinięta całej kopuły (odpowiednik Aw dla okien) Urc inst. = Współczynnik strat ciepła całej powierzchni kopuły po zainstalowaniu na dachu. Ut = Współczynnik strat ciepła powierzchni otworu (odpowiednik Ug dla okien) Uup,e = Współczynnik strat ciepła "podstawy + ramy" (odpowiednik Uf dla okien)

3 Badania potwierdzają, że przyczyną około 30% strat ciepła w budynkach jest dach. Firma SIH opracowała rozwiązanie tego problemu. Zalety ISOLHIS : lepsza izolacja pozwalająca zmniejszyć straty ciepła przez dach lepsza szczelność powietrzna zmniejszająca wahania temperatury w budynku podwojenie skuteczności izolacji akustycznej Temp. Zew. 0 C Temp. Wew. 20 C OSZCZĘDNOŚĆ ENERGII: zmniejszenie zapotrzebowania w ogrzewanie i klimatyzację Współczynnik Urc gamy standardowej z komorową płytą poliwęglanową (PCA) o gr. 10 mm = 2,9 W/m².K* Współczynnik Urc gamy ISOLHIS z komorową płytą poliwęglanową (PCA) o gr. 16 mm = 1,9 W/m².K* Współczynnik Urc gamy ISOLHIS z komorową płytą poliwęglanową (PCA) o gr. 32 mm = 1,7 W/m².K* * Wartości fabryczne obliczone na podstawie wytycznych EUROLUX. Średnia wartość w zależności od rozmiaru produktu. Parametry komorowej płyty poliwęglanowej (PCA) o grubości 16 mm, 20 mm oraz Typ Gr. 16 mm Gr. 20 mm Gr. 32 mm Gr. 16 mm 7 warstw Gr. 20 mm 7 warstw Reakcja na ogień B-s1, d0 B-s2, d0 B-s2, d0 B-s1, d0 B-s2, d0 Izolacja termiczna Ut 1.9/2.0* 1.6/1.7* 1.0/1.1* 2.0/2.2* 1.8/1.9* Przenikalność światła (Tv ± 3%) Mleczna: 54% Bezbarwna: 64% Mleczna: 54% Bezbarwna: 64% Mleczna: 35% Bezbarwna: 45% 50%** 46%** Faktor słoneczny (g) 0.47** ** 0.50** 0.33** 0.42** 0.49** 0.43** Hałas powietrzny (Rw w db) 19 (0;-2) 21 (0;-2)** 22 (0;-1)** 28 (-1;-4) 30 (-1;-4) Hałas deszczu (Lia w db) 73 71** 69** Odporność na zmiany temperatury -30 do +100 C Temperatura topnienia 230 C Wszystkie wypełnienia posiadają ochronę przeciw promieniom UV * Pozycja pionowa/pozycja pozioma W/m 2.K ** Pomiary wewnętrzne

4 Dane i dostępność ISOLHIS z napędem pneumatycznym handlowe (Otwór w dachu AxB) otworu Powierzchnia geometryczna Av (Pg) (m²) Powierzchnia czynna Aa (m²) MAX (z owiewkami) STAN- DARD (bez owiewek) 90/90 80 x 80 0,81 0,60 0,50 100/ x 90 1,00 0,74 0,62 110/ x 100 1,21 0,90 0,75 120/ x 110 1,44 1,07 0,89 130/ x 120 1,69 1,27 1,03 140/ x 130 1,96 1,47 1,20 150/ x 140 2,25 1,69 1,37 160/ x 150 2,56 1,95 1,56 170/ x 160 2,89 2,20 1,73 180/ x 170 3,24 2,46 1,88 100/ x 130 1,40 1,05 0,85 100/ x 140 1,50 1,13 0,92 120/ x 140 1,80 1,35 1,10 100/ x 190 2,00 1,50 1,20 120/ x 160 2,04 1,53 1,24 120/ x 170 2,16 1,62 1,32 100/ x 210 2,20 1,65 1,32 150/ x 170 2,70 2,03 1,65 140/ x 190 2,80 2,10 1,65 120/ x 230 2,88 2,16 1,73 160/ x 170 2,88 2,19 1,76 150/ x 190 3,00 2,25 1,77 ISOLHIS z napędem mechanicznym (otwór w dachu AxB) otworu Powierzchnia geometryczna Av (Pg) (m²) Powierzchnia czynna Aa (m²) MAX (z owiewkami) STAN- DARD (bez owiewek) 100/ x 90 1,00 0,74 0,50 110/ x 100 1,21 0,90 0,61 120/ x 110 1,44 1,07 0,72 130/ x 120 1,69 1,27 0,85 140/ x 130 1,96 1,47 0,98 150/ x 140 2,25 1,69 1,13 100/ x 130 1,40 1,05 0,70 100/ x 140 1,50 1,12 0,75 120/ x 140 1,80 1,35 0,90 100/ x 190 2,00 1,50 0,76 ISOLHIS z napędem pneumatycznym + wyłaz dachowy (otwór w dachu AxB) otworu Powierzchnia geometryczna Av (Pg) (m²) 100/ x 100 1,00

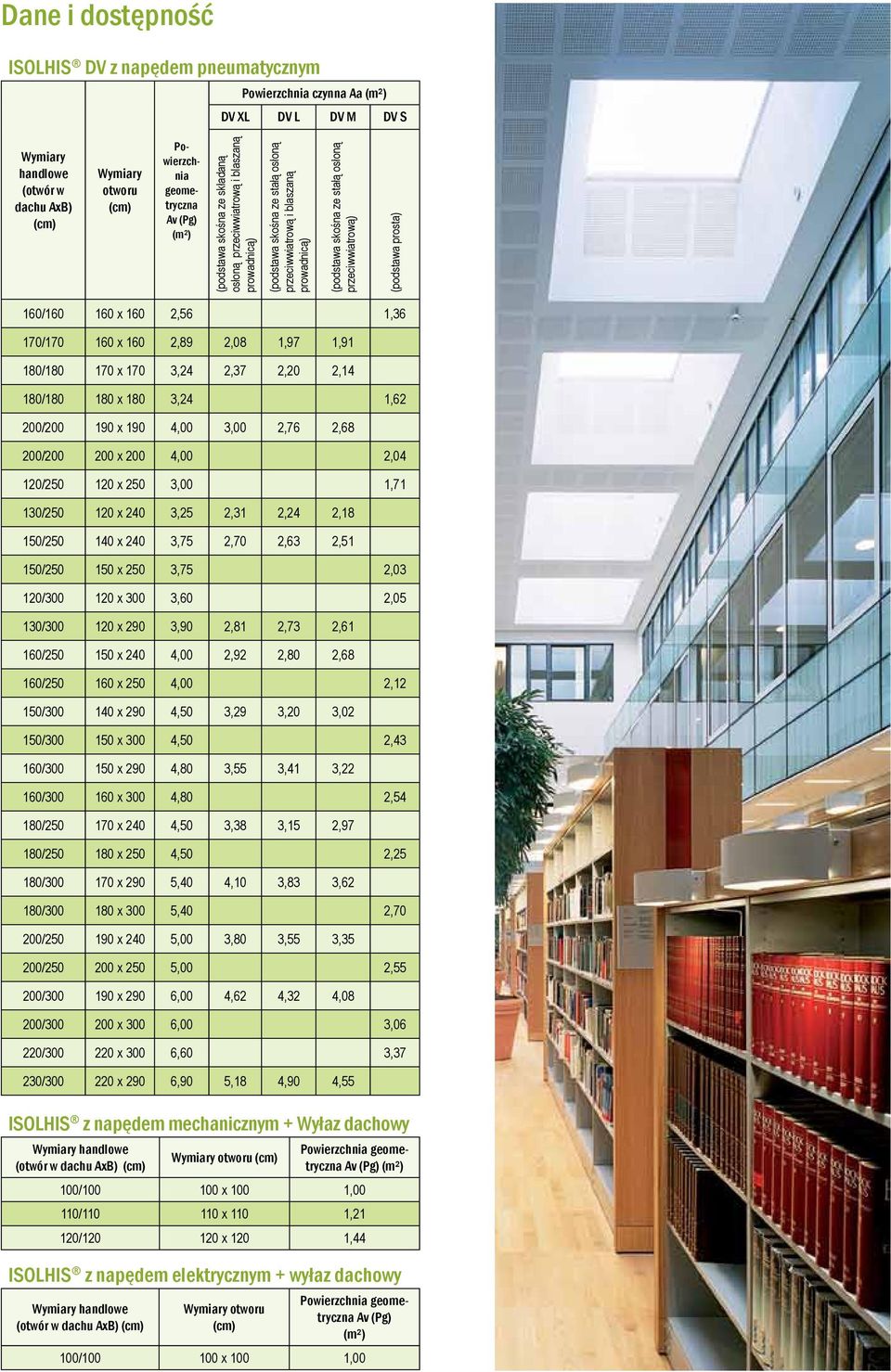

5 Dane i dostępność ISOLHIS DV z napędem pneumatycznym Powierzchnia czynna Aa (m²) DV XL DV L DV M DV S handlowe (otwór w dachu AxB) otworu Powierzchnia geometryczna Av (Pg) (m²) (podstawa skośna ze składaną osłoną przeciwwiatrową i blaszaną prowadnicą) (podstawa skośna ze stałą osłoną przeciwwiatrową i blaszaną prowadnicą) (podstawa skośna ze stałą osłoną przeciwwiatrową) (podstawa prosta) 160/ x 160 2,56 1,36 170/ x 160 2,89 2,08 1,97 1,91 180/ x 170 3,24 2,37 2,20 2,14 180/ x 180 3,24 1,62 200/ x 190 4,00 3,00 2,76 2,68 200/ x 200 4,00 2,04 120/ x 250 3,00 1,71 130/ x 240 3,25 2,31 2,24 2,18 150/ x 240 3,75 2,70 2,63 2,51 150/ x 250 3,75 2,03 120/ x 300 3,60 2,05 130/ x 290 3,90 2,81 2,73 2,61 160/ x 240 4,00 2,92 2,80 2,68 160/ x 250 4,00 2,12 150/ x 290 4,50 3,29 3,20 3,02 150/ x 300 4,50 2,43 160/ x 290 4,80 3,55 3,41 3,22 160/ x 300 4,80 2,54 180/ x 240 4,50 3,38 3,15 2,97 180/ x 250 4,50 2,25 180/ x 290 5,40 4,10 3,83 3,62 180/ x 300 5,40 2,70 200/ x 240 5,00 3,80 3,55 3,35 200/ x 250 5,00 2,55 200/ x 290 6,00 4,62 4,32 4,08 200/ x 300 6,00 3,06 220/ x 300 6,60 3,37 230/ x 290 6,90 5,18 4,90 4,55 ISOLHIS z napędem mechanicznym + Wyłaz dachowy (otwór w dachu AxB) otworu Powierzchnia geometryczna Av (Pg) (m²) 100/ x 100 1,00 110/ x 110 1,21 120/ x 120 1,44 ISOLHIS z napędem elektrycznym + wyłaz dachowy (otwór w dachu AxB) otworu Powierzchnia geometryczna Av (Pg) (m²) 100/ x 100 1,00

6 Dane techniczne ISOLHIS (PCA 16 mm) Gamy i wymiary handlowe Ht podstawa (mm) ISOLHIS 100/ ISOLHIS 120/ ISOLHIS 140/ ISOLHIS 160/ ISOLHIS 180/ ISOLHIS DV 200/200 ISOLHIS 200/ Typ Urc Izolacja termiczna Arc (m 2 ) Ut* Straty ciepła** (W/ K) Skuteczność świetlna kopuły SLE (m 2 ) Otwierany 1,9 2,5 4,8 Struktura prosta: 0,29 Struktura skośna: 0,23 otwierającego 2,0 2,4 4,9 Otwierany 1,9 3,2 6,1 Struktura prosta: 0,46 Struktura skośna: 0,39 otwierającego 2,0 3,1 6,3 Otwierany 1,9 4,0 7,6 Struktura prosta: 0,66 Struktura skośna: 0,58 otwierającego 2,0 3,9 7,9 Otwierany 1,9 4,9 9,3 Struktura prosta: 0,89 Struktura skośna: 0,81 otwierającego 2,0 4,8 9,6 Otwierany 1,9 5,9 11,2 Struktura prosta: 1,16 Struktura skośna: 1,07 otwierającego 2,0 5,8 11,5 350 Otwierany 2,4 7,0 16,9 Struktura prosta: 1,23 Struktura skośna: 1,14 Hałas*** Rw (C, Ctr) (db) Hałas deszczu****** Lia (db) 18 (-1;-2) 71 otwierającego 2,0 6,8 13,6 Struktura prosta: 1,46 ISOLHIS DV 200/ Otwierany 2,3 9,8 22,5 Struktura prosta: 2,27 Struktura skośna: 1,96 ISOLHIS 200/ otwierającego 2,0 9,5 19,0 Struktura prosta: 2,27 * Pozycja pionowa/pozycja pozioma W/m 2.K ** Straty ciepła = Urc x Arc *** Wyniki testów akustycznych: badania przeprowadzone przez CSTB - Instytut Techniki Budowlanej na wymiarach 120/120 Dane techniczne ISOLHIS (PCA 32 mm) Gamy i wymiary handlowe Ht podstawa (mm) ISOLHIS 100/ ISOLHIS 120/ ISOLHIS 140/ ISOLHIS 160/ ISOLHIS 180/ ISOLHIS DV 200/200 Typ Urc Izolacja termiczna Arc (m 2 ) Ut* Straty ciepła** (W/ K) Skuteczność świetlna kopuły SLE (m 2 ) Otwierany 1,7 2,5 4,3 Struktura prosta: 0,19 Struktura skośna: 0,15 otwierającego 1,8 2,4 4,4 Otwierany 1,6 3,3 5,2 Struktura prosta: 0,30 Struktura skośna: 0,25 otwierającego 1,7 3,1 5,3 Otwierany 1,6 4,0 6,6 Struktura prosta: 0,42 Struktura skośna: 0,38 otwierającego 1,7 3,9 6,7 Otwierany 1,6 5,0 8,0 Struktura prosta: 0,58 Struktura skośna: 0,52 otwierającego 1,7 4,8 8,2 Otwierany 1,6 6,0 9,6 Struktura prosta: 0,75 Struktura skośna: 0,69 otwierającego 1,6 5,8 9,2 350 Otwierany 2,1 7,2 15,0 Struktura prosta: 0,80 Struktura skośna: 0,74 Hałas*** Rw (C, Ctr) (db) Hałas deszczu*** Lia (db) 21 (-1;-1) 69 ISOLHIS 200/ otwierającego 1,6 6,8 10,9 Struktura prosta: 0,95 ISOLHIS DV 200/ Otwierany 2,0 10,0 19,9 Struktura prosta: 1,47 Struktura skośna: 1,41 ISOLHIS 200/ otwierającego 1,5 9,5 14,2 Struktura prosta: 1,65 * Pozycja pionowa/pozycja pozioma W/m 2.K ** Straty ciepła = Urc x Arc *** Wyniki testów akustycznych: badania przeprowadzone przez CSTB - Instytut Techniki Budowlanej na wymiarach 120/120

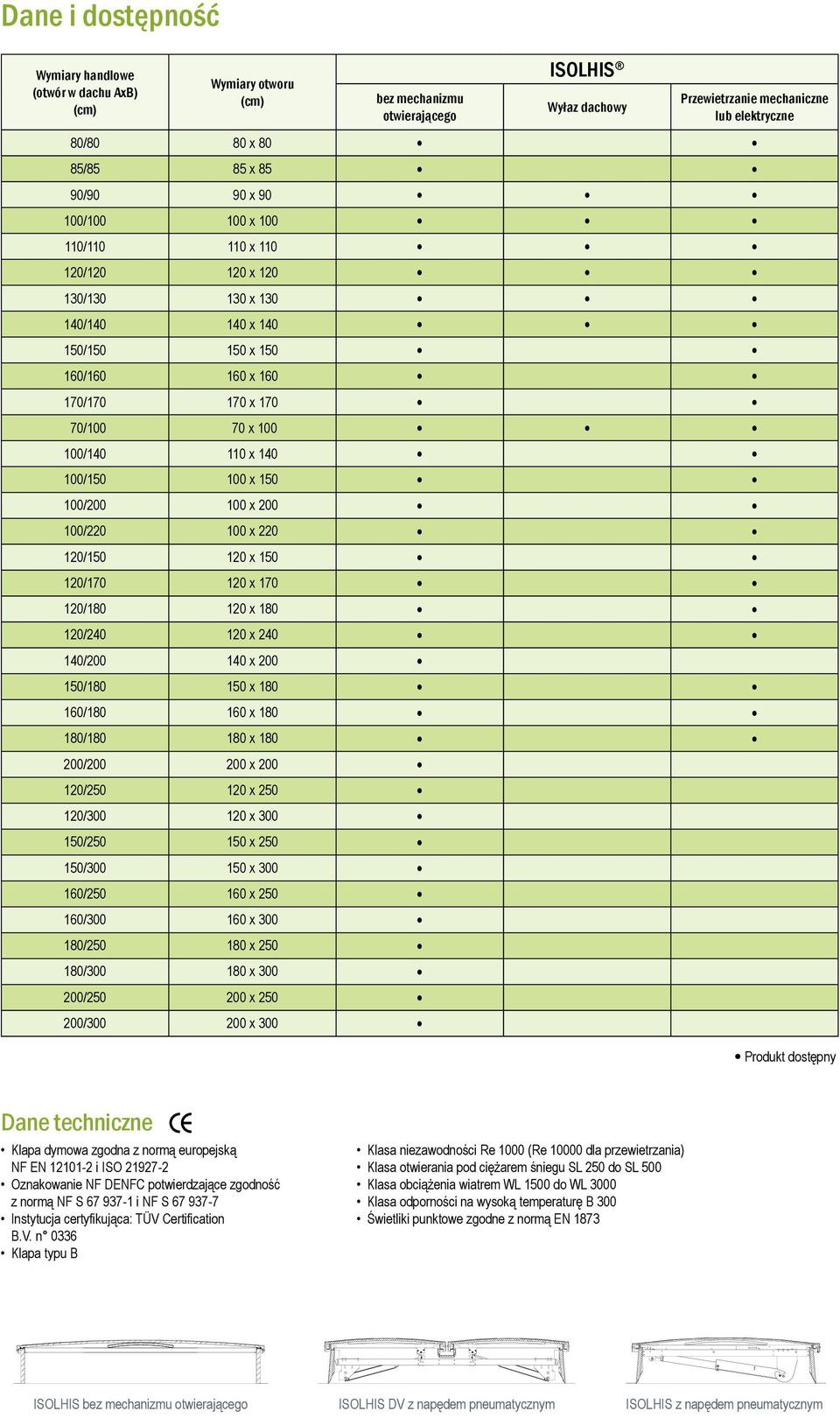

7 Dane i dostępność (otwór w dachu AxB) otworu bez mechanizmu otwierającego ISOLHIS Wyłaz dachowy Przewietrzanie mechaniczne lub elektryczne 80/80 80 x 80 85/85 85 x 85 90/90 90 x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x 300 Produkt dostępny Dane techniczne Klapa dymowa zgodna z normą europejską NF EN i ISO Oznakowanie NF DENFC potwierdzające zgodność z normą NF S i NF S Instytucja certyfikująca: TÜV Certification B.V. n 0336 Klapa typu B Klasa niezawodności Re 1000 (Re dla przewietrzania) Klasa otwierania pod ciężarem śniegu SL 250 do SL 500 Klasa obciążenia wiatrem WL 1500 do WL 3000 Klasa odporności na wysoką temperaturę B 300 Świetliki punktowe zgodne z normą EN 1873 Isolhis bez mechanizmu otwierającego Isolhis DV z napędem pneumatycznym Isolhis z napędem pneumatycznym

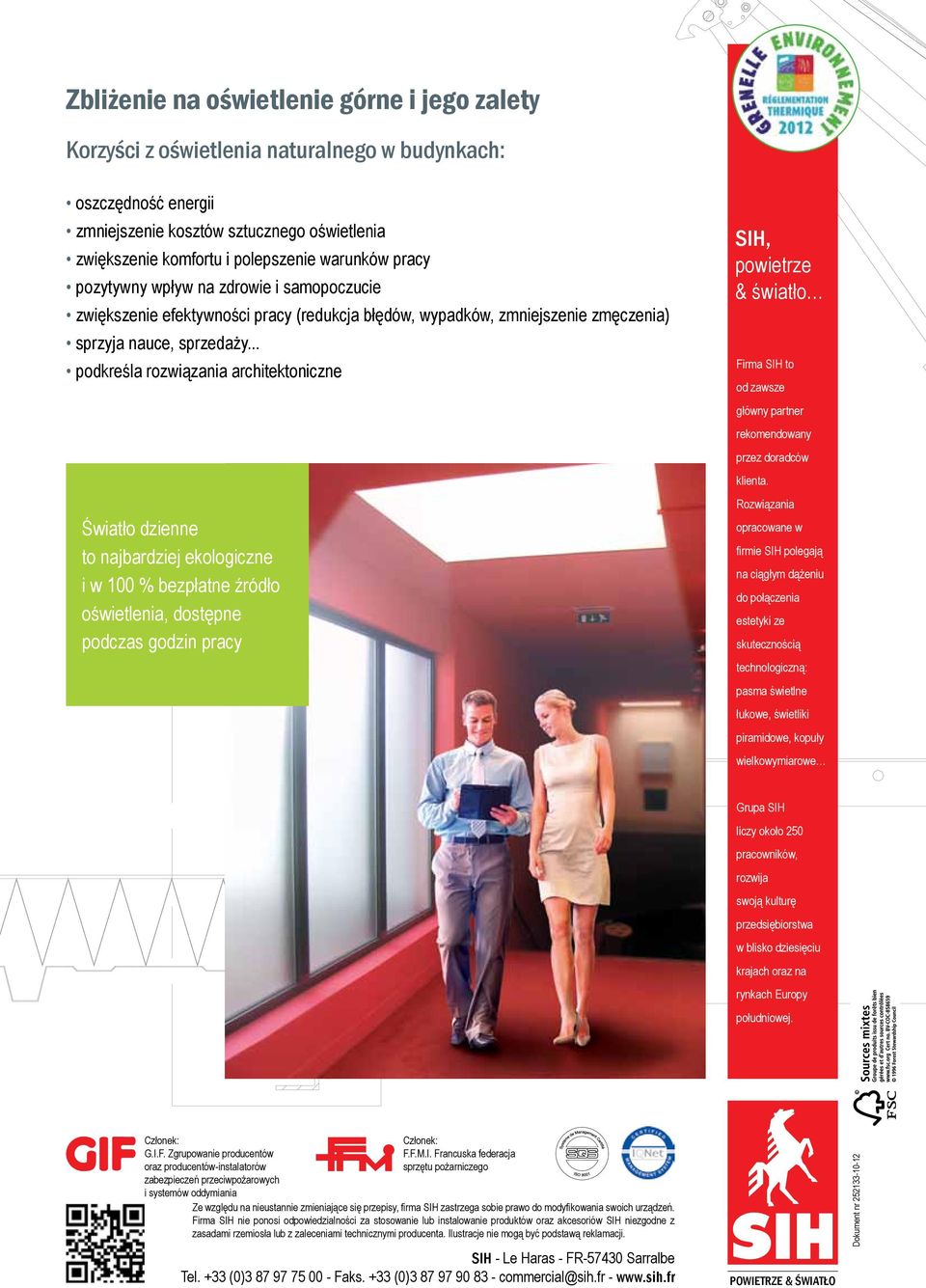

8 Zbliżenie na oświetlenie górne i jego zalety Korzyści z oświetlenia naturalnego w budynkach: oszczędność energii zmniejszenie kosztów sztucznego oświetlenia zwiększenie komfortu i polepszenie warunków pracy pozytywny wpływ na zdrowie i samopoczucie zwiększenie efektywności pracy (redukcja błędów, wypadków, zmniejszenie zmęczenia) sprzyja nauce, sprzedaży... podkreśla rozwiązania architektoniczne Światło dzienne to najbardziej ekologiczne i w 100 % bezpłatne źródło oświetlenia, dostępne podczas godzin pracy SIH, powietrze & światło Firma SIH to od zawsze główny partner rekomendowany przez doradców klienta. Rozwiązania opracowane w firmie SIH polegają na ciągłym dążeniu do połączenia estetyki ze skutecznością technologiczną: pasma świetlne łukowe, świetliki piramidowe, kopuły wielkowymiarowe Grupa SIH liczy około 250 pracowników, rozwija swoją kulturę przedsiębiorstwa w blisko dziesięciu krajach oraz na rynkach Europy południowej. Członek: G.I.F. Zgrupowanie producentów oraz producentów-instalatorów zabezpieczeń przeciwpożarowych i systemów oddymiania Członek: F.F.M.I. Francuska federacja sprzętu pożarniczego Ze względu na nieustannie zmieniające się przepisy, firma SIH zastrzega sobie prawo do modyfikowania swoich urządzeń. Firma SIH nie ponosi odpowiedzialności za stosowanie lub instalowanie produktów oraz akcesoriów SIH niezgodne z zasadami rzemiosła lub z zaleceniami technicznymi producenta. Ilustracje nie mogą być podstawą reklamacji. SIH - Le Haras - FR Sarralbe Tel. +33 (0) Faks. +33 (0) commercial@sih.fr - Powietrze & światło Dokument nr
