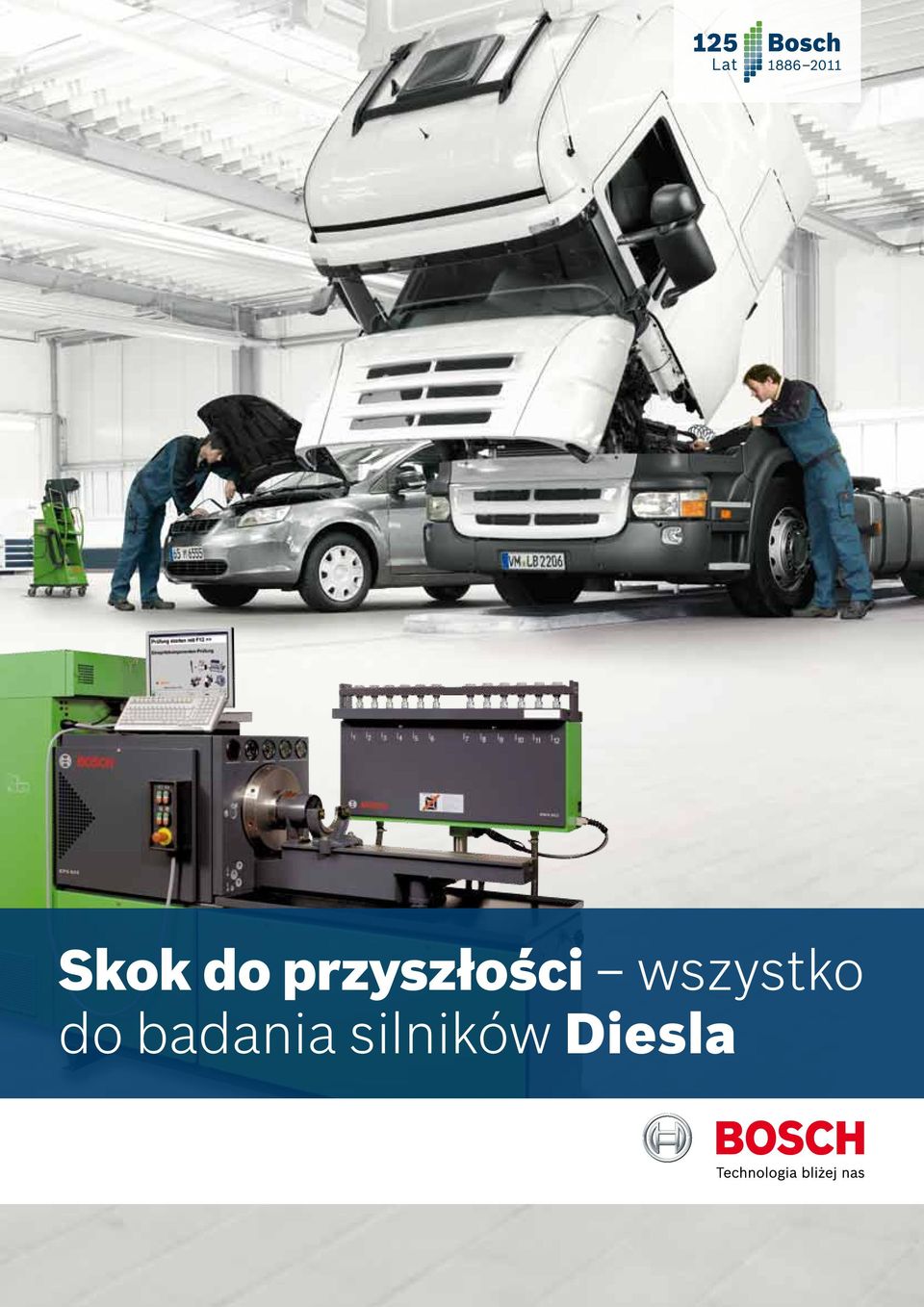

1 Skok do przyszłości wszystko do badania silników Diesla 1

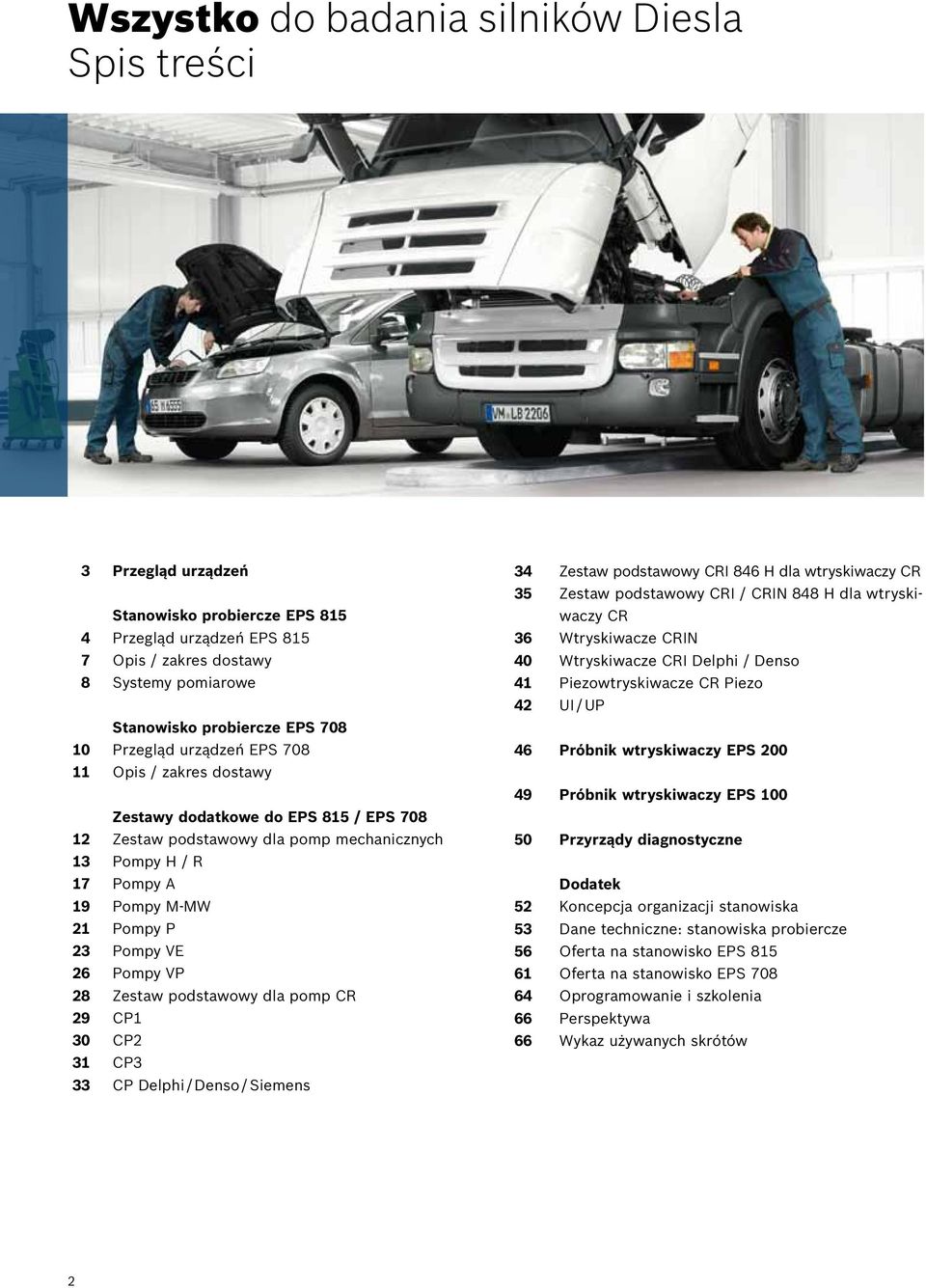

2 Wszystko do badania silników Diesla Spis treści 3 Przegląd urządzeń Stanowisko probiercze EPS Przegląd urządzeń EPS Opis / zakres dostawy 8 Systemy pomiarowe Stanowisko probiercze EPS Przegląd urządzeń EPS Opis / zakres dostawy Zestawy dodatkowe do EPS 815 / EPS Zestaw podstawowy dla pomp mechanicznych 13 Pompy H / R 17 Pompy A 19 Pompy M-MW 21 Pompy P 23 Pompy VE 26 Pompy VP 28 Zestaw podstawowy dla pomp CR 29 CP1 30 CP2 31 CP3 33 CP Delphi / Denso / Siemens 34 Zestaw podstawowy CRI 846 H dla wtryskiwaczy CR 35 Zestaw podstawowy CRI / CRIN 848 H dla wtryskiwaczy CR 36 Wtryskiwacze CRIN 40 Wtryskiwacze CRI Delphi / Denso 41 Piezowtryskiwacze CR Piezo 42 UI / UP 46 Próbnik wtryskiwaczy EPS Próbnik wtryskiwaczy EPS Przyrządy diagnostyczne Dodatek 52 Koncepcja organizacji stanowiska 53 Dane techniczne: stanowiska probiercze 56 Oferta na stanowisko EPS Oferta na stanowisko EPS Oprogramowanie i szkolenia 66 Perspektywa 66 Wykaz używanych skrótów 2

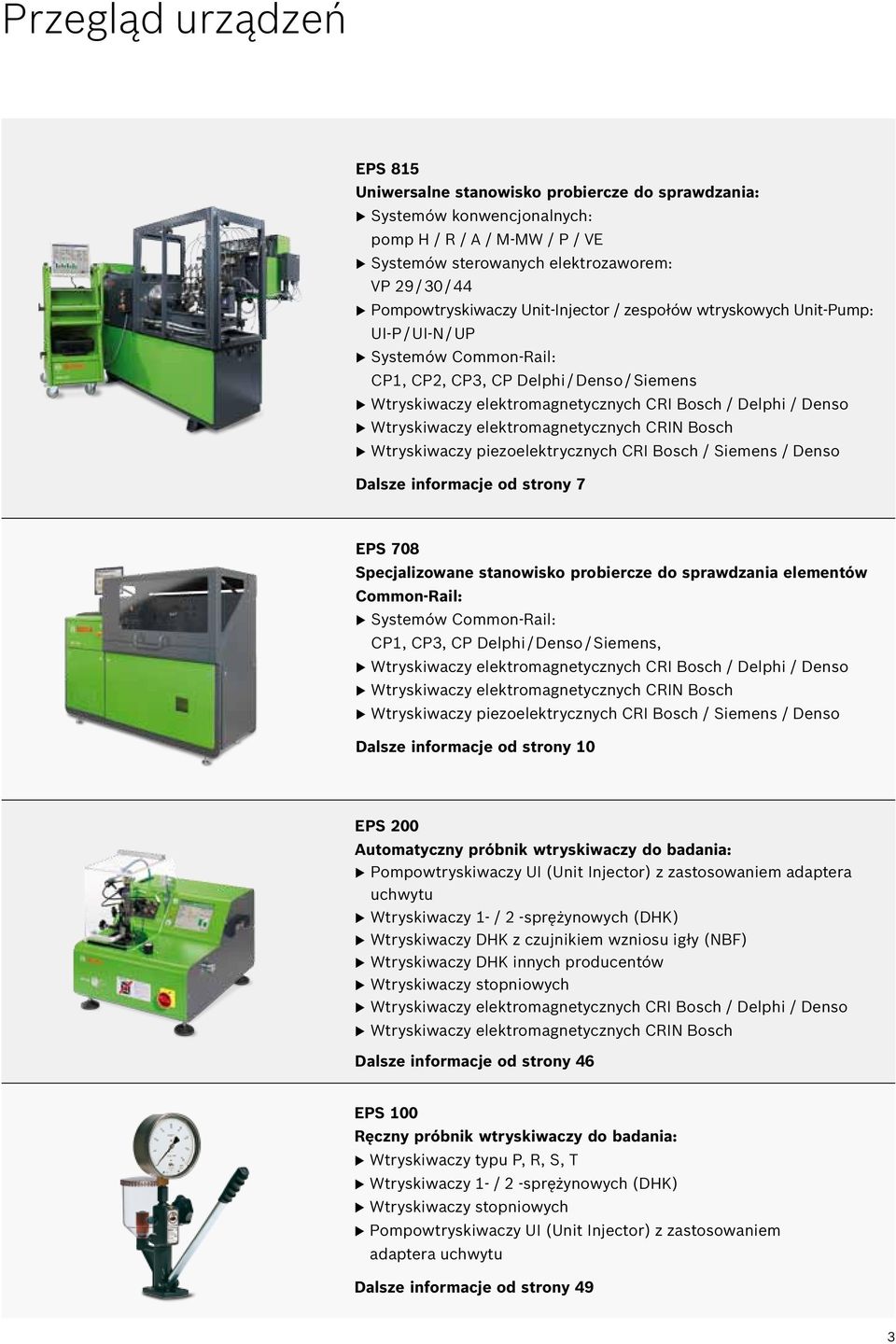

3 Przegląd urządzeń EPS 815 Uniwersalne stanowisko probiercze do sprawdzania: u Systemów konwencjonalnych: pomp H / R / A / M-MW / P / VE u Systemów sterowanych elektrozaworem: VP 29 / 30 / 44 u Pompowtryskiwaczy Unit-Injector / zespołów wtryskowych Unit-Pump: UI-P / UI-N / UP u Systemów Common-Rail: CP1, CP2, CP3, CP Delphi / Denso / Siemens u Wtryskiwaczy elektromagnetycznych CRI Bosch / Delphi / Denso u Wtryskiwaczy elektromagnetycznych CRIN Bosch u Wtryskiwaczy piezoelektrycznych CRI Bosch / Siemens / Denso Dalsze informacje od strony 7 EPS 708 Specjalizowane stanowisko probiercze do sprawdzania elementów Common-Rail: u Systemów Common-Rail: CP1, CP3, CP Delphi / Denso / Siemens, u Wtryskiwaczy elektromagnetycznych CRI Bosch / Delphi / Denso u Wtryskiwaczy elektromagnetycznych CRIN Bosch u Wtryskiwaczy piezoelektrycznych CRI Bosch / Siemens / Denso Dalsze informacje od strony 10 EPS 200 Automatyczny próbnik wtryskiwaczy do badania: u Pompowtryskiwaczy UI (Unit Injector) z zastosowaniem adaptera uchwytu u Wtryskiwaczy 1- / 2 -sprężynowych (DHK) u Wtryskiwaczy DHK z czujnikiem wzniosu igły (NBF) u Wtryskiwaczy DHK innych producentów u Wtryskiwaczy stopniowych u Wtryskiwaczy elektromagnetycznych CRI Bosch / Delphi / Denso u Wtryskiwaczy elektromagnetycznych CRIN Bosch Dalsze informacje od strony 46 EPS 100 Ręczny próbnik wtryskiwaczy do badania: u Wtryskiwaczy typu P, R, S, T u Wtryskiwaczy 1- / 2 -sprężynowych (DHK) u Wtryskiwaczy stopniowych u Pompowtryskiwaczy UI (Unit Injector) z zastosowaniem adaptera uchwytu Dalsze informacje od strony 49 3

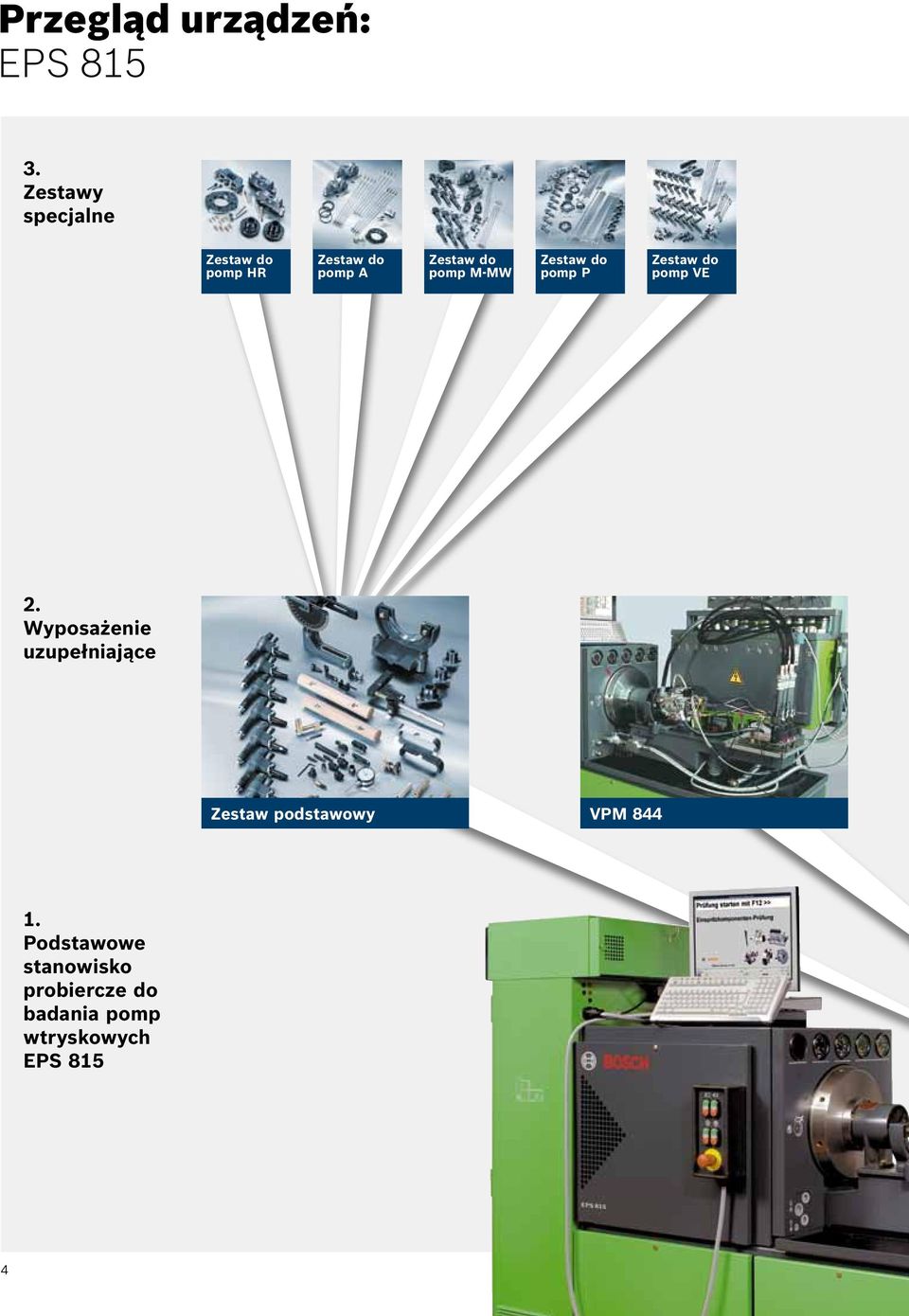

4 Przegląd urządzeń: EPS Zestawy specjalne Zestaw do pomp HR Zestaw do pomp A Zestaw do pomp M-MW Zestaw do pomp P Zestaw do pomp VE 2. Wyposażenie uzupełniające Zestaw podstawowy VPM Podstawowe stanowisko probiercze do badania pomp wtryskowych EPS 815 4

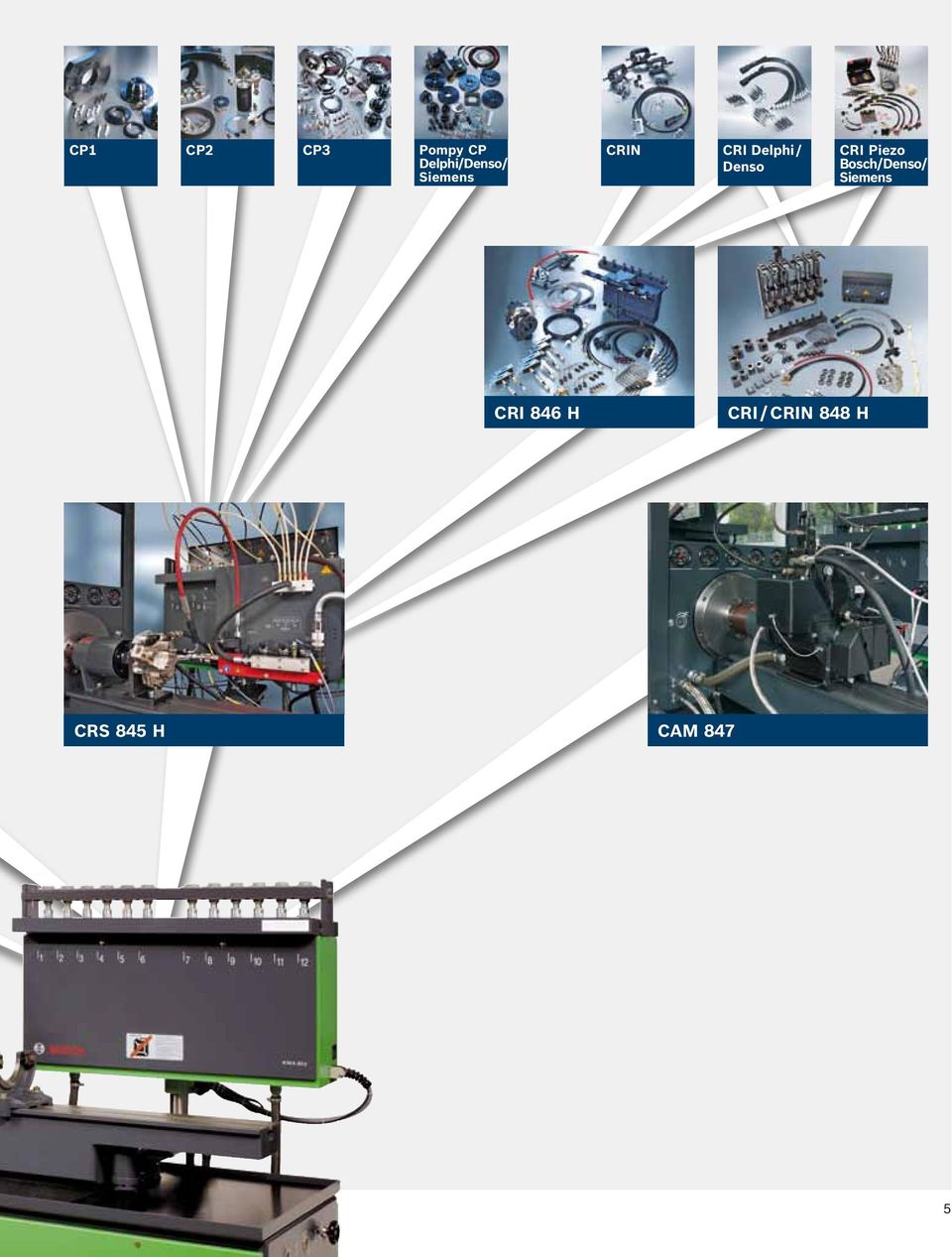

5 CP1 CP2 CP3 Pompy CP Delphi/Denso/ Siemens CRIN CRI Delphi / Denso CRI Piezo Bosch/Denso/ Siemens CRI 846 H CRI / CRIN 848 H CRS 845 H CAM 847 5

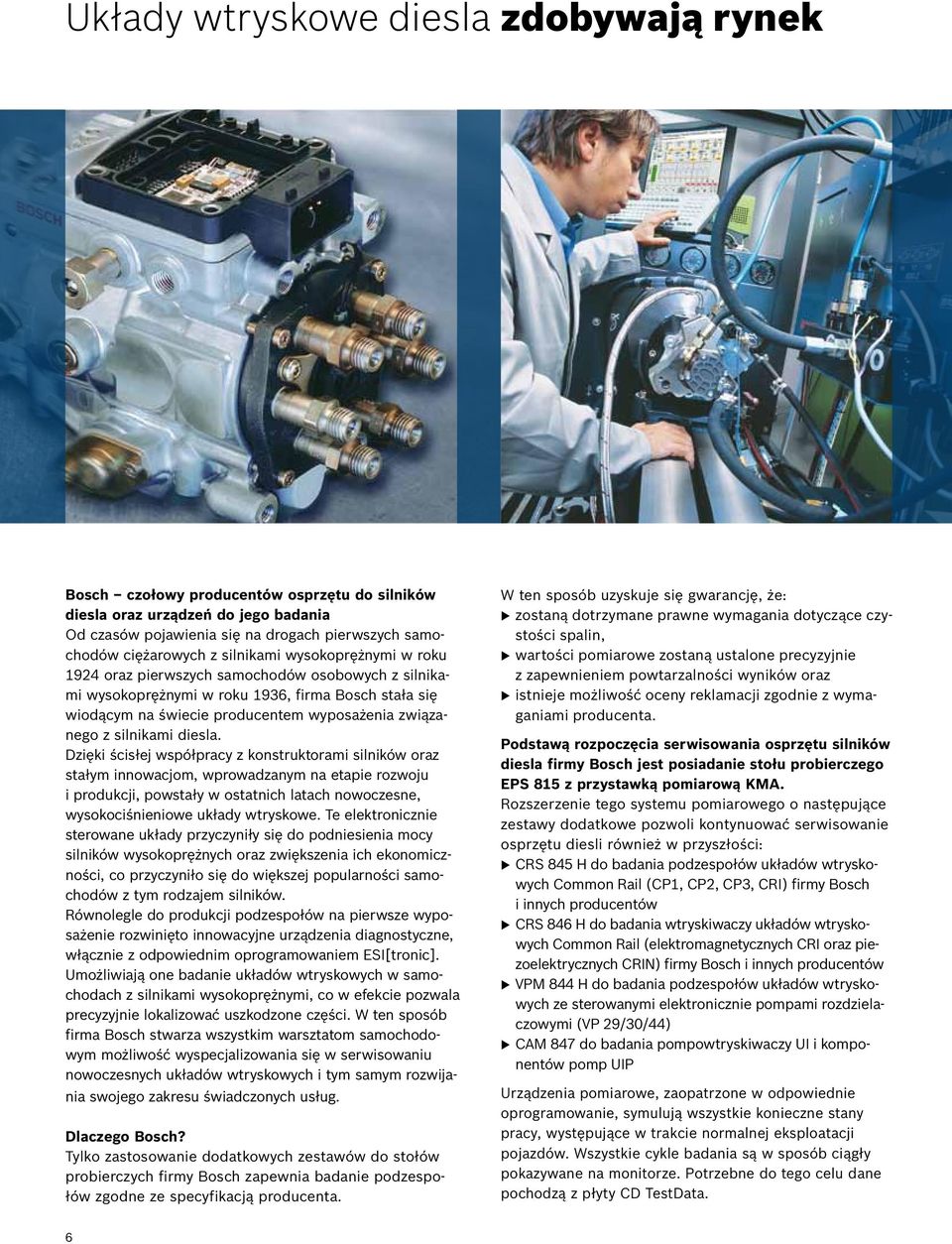

6 Układy wtryskowe diesla zdobywają rynek Bosch czołowy producentów osprzętu do silników diesla oraz urządzeń do jego badania Od czasów pojawienia się na drogach pierwszych samochodów ciężarowych z silnikami wysokoprężnymi w roku 1924 oraz pierwszych samochodów osobowych z silnikami wysokoprężnymi w roku 1936, firma Bosch stała się wiodącym na świecie producentem wyposażenia związanego z silnikami diesla. Dzięki ścisłej współpracy z konstruktorami silników oraz stałym innowacjom, wprowadzanym na etapie rozwoju i produkcji, powstały w ostatnich latach nowoczesne, wysokociśnieniowe układy wtryskowe. Te elektronicznie sterowane układy przyczyniły się do podniesienia mocy silników wysokoprężnych oraz zwiększenia ich ekonomiczności, co przyczyniło się do większej popularności samochodów z tym rodzajem silników. Równolegle do produkcji podzespołów na pierwsze wyposażenie rozwinięto innowacyjne urządzenia diagnostyczne, włącznie z odpowiednim oprogramowaniem ESI[tronic]. Umożliwiają one badanie układów wtryskowych w samochodach z silnikami wysokoprężnymi, co w efekcie pozwala precyzyjnie lokalizować uszkodzone części. W ten sposób firma Bosch stwarza wszystkim warsztatom samochodowym możliwość wyspecjalizowania się w serwisowaniu nowoczesnych układów wtryskowych i tym samym rozwijania swojego zakresu świadczonych usług. Dlaczego Bosch? Tylko zastosowanie dodatkowych zestawów do stołów probierczych firmy Bosch zapewnia badanie podzespołów zgodne ze specyfikacją producenta. W ten sposób uzyskuje się gwarancję, że: u zostaną dotrzymane prawne wymagania dotyczące czystości spalin, u wartości pomiarowe zostaną ustalone precyzyjnie z zapewnieniem powtarzalności wyników oraz u istnieje możliwość oceny reklamacji zgodnie z wymaganiami producenta. Podstawą rozpoczęcia serwisowania osprzętu silników diesla firmy Bosch jest posiadanie stołu probierczego EPS 815 z przystawką pomiarową KMA. Rozszerzenie tego systemu pomiarowego o następujące zestawy dodatkowe pozwoli kontynuować serwisowanie osprzętu diesli również w przyszłości: u CRS 845 H do badania podzespołów układów wtryskowych Common Rail (CP1, CP2, CP3, CRI) firmy Bosch i innych producentów u CRS 846 H do badania wtryskiwaczy układów wtryskowych Common Rail (elektromagnetycznych CRI oraz piezoelektrycznych CRIN) firmy Bosch i innych producentów u VPM 844 H do badania podzespołów układów wtryskowych ze sterowanymi elektronicznie pompami rozdzielaczowymi (VP 29/30/44) u CAM 847 do badania pompowtryskiwaczy UI i komponentów pomp UIP Urządzenia pomiarowe, zaopatrzone w odpowiednie oprogramowanie, symulują wszystkie konieczne stany pracy, występujące w trakcie normalnej eksploatacji pojazdów. Wszystkie cykle badania są w sposób ciągły pokazywane na monitorze. Potrzebne do tego celu dane pochodzą z płyty CD TestData. 6

7 EPS 815 EPS 815 uniwersalne stanowisko probiercze do sprawdzania pomp wtryskowych, z napędem o mocy 15 kw u Stanowisko, przystosowane fabrycznie do modernizowania w przyszłości, pozwala specjalistom od silników wysokoprężnych badanie osprzętu najnowszej generacji, zarówno produkcji Bosch, jak i innych firm. Jest to zapewnione dzięki możliwości uzupełniania stanowiska EPS 815 o następujące przystawki: - MGT / KMA - VPM 844/CRS 845 H/CRI 846 H/CAM 847 /CRI / CRIN 848 H - CP1 / 2 / 3 / CRIN - oraz do badania systemów innych producentów u Badania odbywają się z zachowaniem specyfikacji producentów samochodów oraz z dotrzymaniem prawnych wymagań dotyczących czystości spalin. Stałe modernizowanie dostępnego w opcji wyposażenia stanowiska pozwoli także w przyszłości na wykonywanie badań najnowszych układów wtryskowych diesli. Korzystne dla środowiska i komfortu obsługi u ograniczenie powstającej mgły olejowej i oparów u Bezobsługowy napęd o dużej sprawności u Dokładne wyważenie stołu znacznie ułatwia pracę u W pełni automatyczny przebieg pomiaru 1 przy stosowaniu przystawki KMA 802/822 1 Dotyczy osprzętu układów Bosch VP i CR Zakres dostawy Stół probierczy EPS 815 Wielodrogowy zawór z zaworem przepłukującym do sprawdzania VE Węże do zaworu wielodrogowego i oleju probierczego Klucz nasadowy do wtryskiwacza probierczego Przetyczka przesuwna do koła zamachowego Zestaw wkrętaków Przewody podłączeniowe do elektrozaworów wzbogacania paliwa, Start /Stop i czujnika temperatury Płyty izolacyjne do ustawienia stołu probierczego Zestaw sprzęgieł zgodnych z ISO z pokrywami ochronnymi Zestaw drobnych elementów (złączki banjo, wydrążone śruby, uszczelki etc.) Dokumentacja techniczna Nadzwyczajnie równomierna praca oraz stabilizacja prędkości obrotowej u zapewniają dużą precyzję powtarzalności szczególnie podczas fazy wtrysku: - bezpośredni napęd - duża masa zamachowa - regulacja prędkości obrotowej przy szczególnie krótkim czasie regulacji - regulacja pozycji 2 max dopuszczalna asymetria (L:L bzw. L:N) < 20 V EPS V; ± 10 % 2 ; 50 / 60 Hz EPS / 220 / 230 / 240 V; ± 10 % 2 ; 50 / 60 Hz EPS / 460 / 480 / 500 V; ± 10 % 2 ; 50 / 60 Hz 7

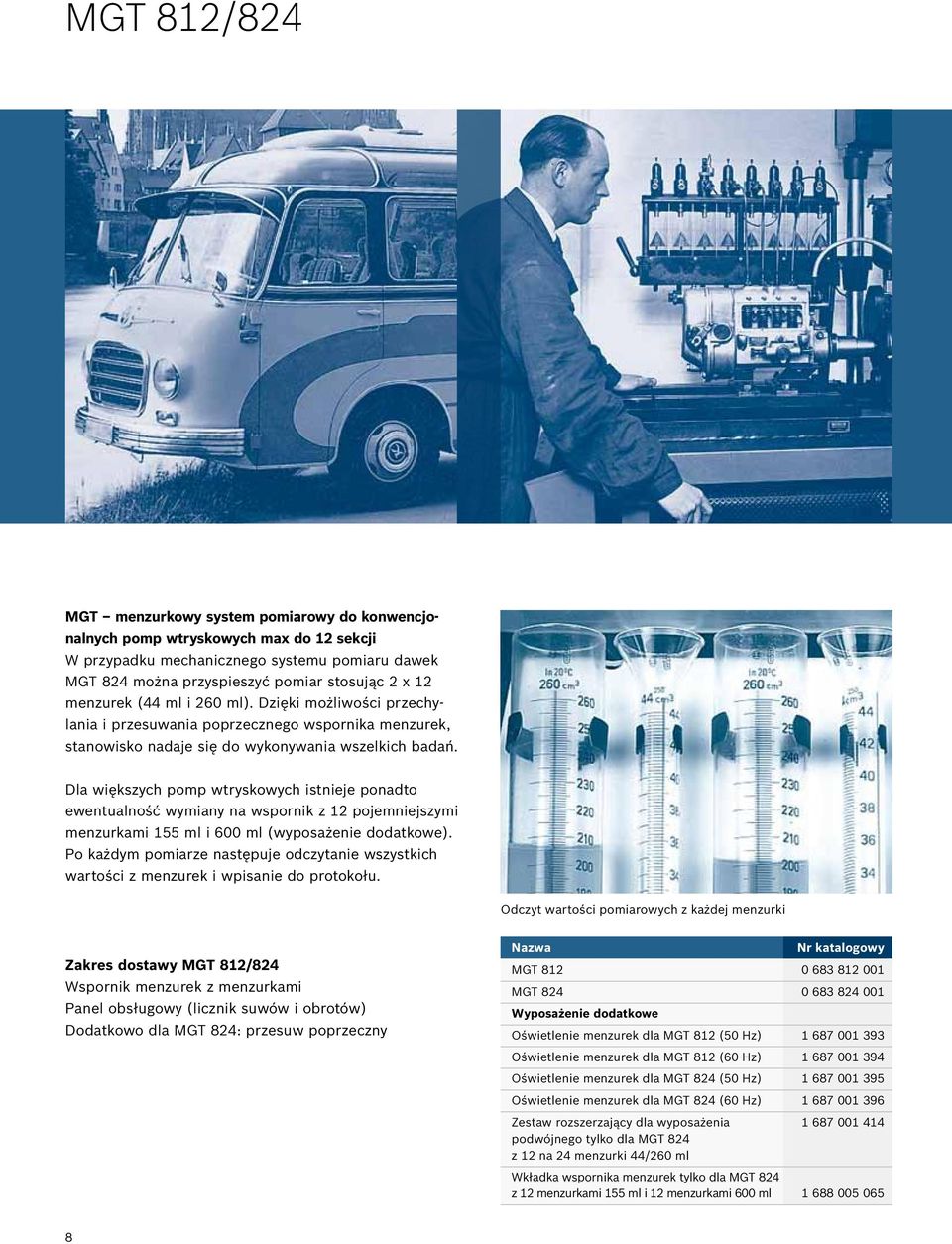

8 MGT 812/824 MGT menzurkowy system pomiarowy do konwencjonalnych pomp wtryskowych max do 12 sekcji W przypadku mechanicznego systemu pomiaru dawek MGT 824 można przyspieszyć pomiar stosując 2 x 12 menzurek (44 ml i 260 ml). Dzięki możliwości przechylania i przesuwania poprzecznego wspornika menzurek, stanowisko nadaje się do wykonywania wszelkich badań. Dla większych pomp wtryskowych istnieje ponadto ewentualność wymiany na wspornik z 12 pojemniejszymi menzurkami 155 ml i 600 ml (wyposażenie dodatkowe). Po każdym pomiarze następuje odczytanie wszystkich wartości z menzurek i wpisanie do protokołu. Odczyt wartości pomiarowych z każdej menzurki Zakres dostawy MGT 812/824 Wspornik menzurek z menzurkami Panel obsługowy (licznik suwów i obrotów) Dodatkowo dla MGT 824: przesuw poprzeczny MGT MGT Wyposażenie dodatkowe Oświetlenie menzurek dla MGT 812 (50 Hz) Oświetlenie menzurek dla MGT 812 (60 Hz) Oświetlenie menzurek dla MGT 824 (50 Hz) Oświetlenie menzurek dla MGT 824 (60 Hz) Zestaw rozszerzający dla wyposażenia podwójnego tylko dla MGT 824 z 12 na 24 menzurki 44/260 ml Wkładka wspornika menzurek tylko dla MGT 824 z 12 menzurkami 155 ml i 12 menzurkami 600 ml

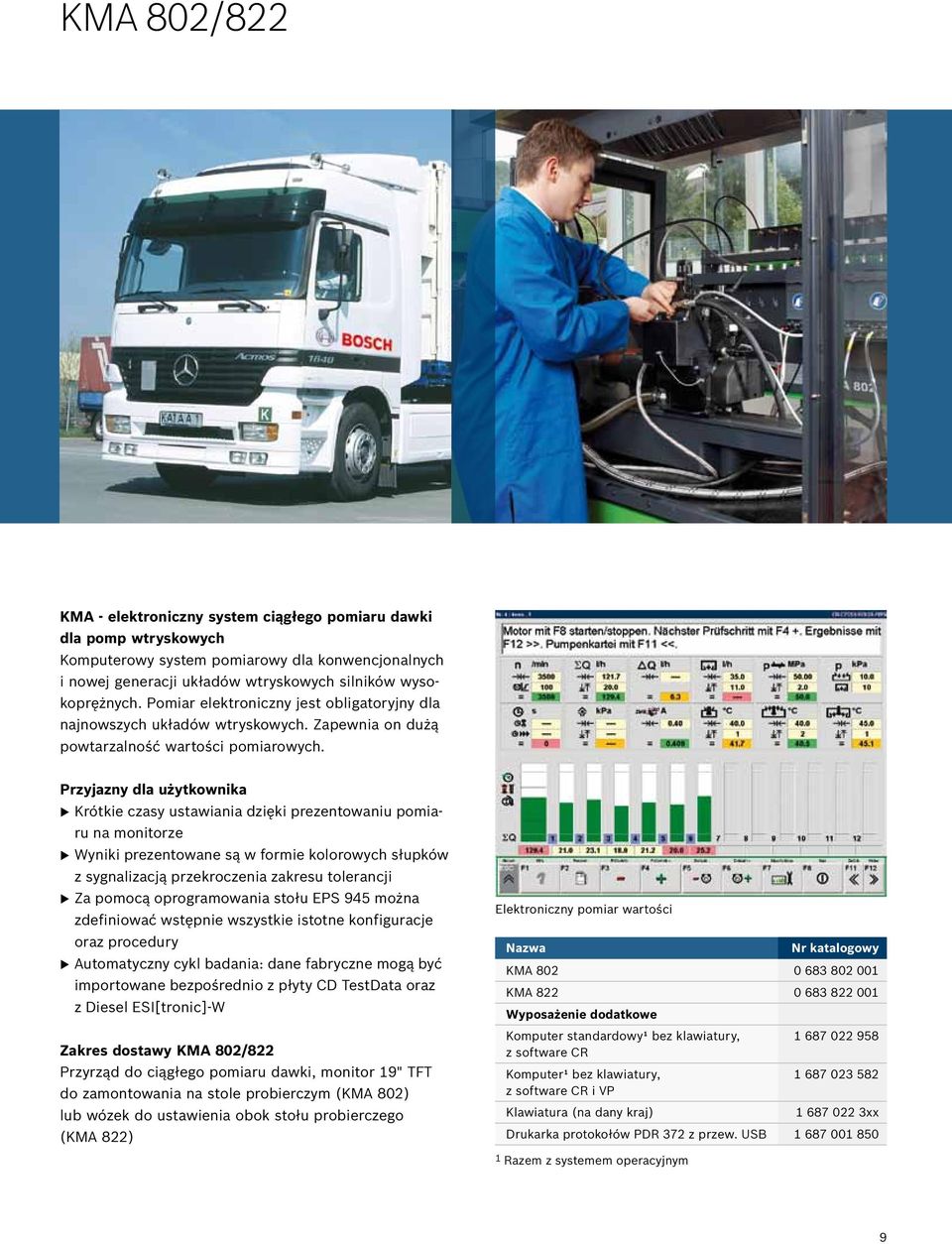

9 KMA 802/822 KMA - elektroniczny system ciągłego pomiaru dawki dla pomp wtryskowych Komputerowy system pomiarowy dla konwencjonalnych i nowej generacji układów wtryskowych silników wysokoprężnych. Pomiar elektroniczny jest obligatoryjny dla najnowszych układów wtryskowych. Zapewnia on dużą powtarzalność wartości pomiarowych. Przyjazny dla użytkownika u Krótkie czasy ustawiania dzięki prezentowaniu pomiaru na monitorze u Wyniki prezentowane są w formie kolorowych słupków z sygnalizacją przekroczenia zakresu tolerancji u Za pomocą oprogramowania stołu EPS 945 można zdefiniować wstępnie wszystkie istotne konfiguracje oraz procedury u Automatyczny cykl badania: dane fabryczne mogą być importowane bezpośrednio z płyty CD TestData oraz z Diesel ESI[tronic]-W Zakres dostawy KMA 802/822 Przyrząd do ciągłego pomiaru dawki, monitor 19" TFT do zamontowania na stole probierczym (KMA 802) lub wózek do ustawienia obok stołu probierczego (KMA 822) Elektroniczny pomiar wartości KMA KMA Wyposażenie dodatkowe Komputer standardowy¹ bez klawiatury, z software CR Komputer¹ bez klawiatury, z software CR i VP Klawiatura (na dany kraj) xx Drukarka protokołów PDR 372 z przew. USB Razem z systemem operacyjnym 9

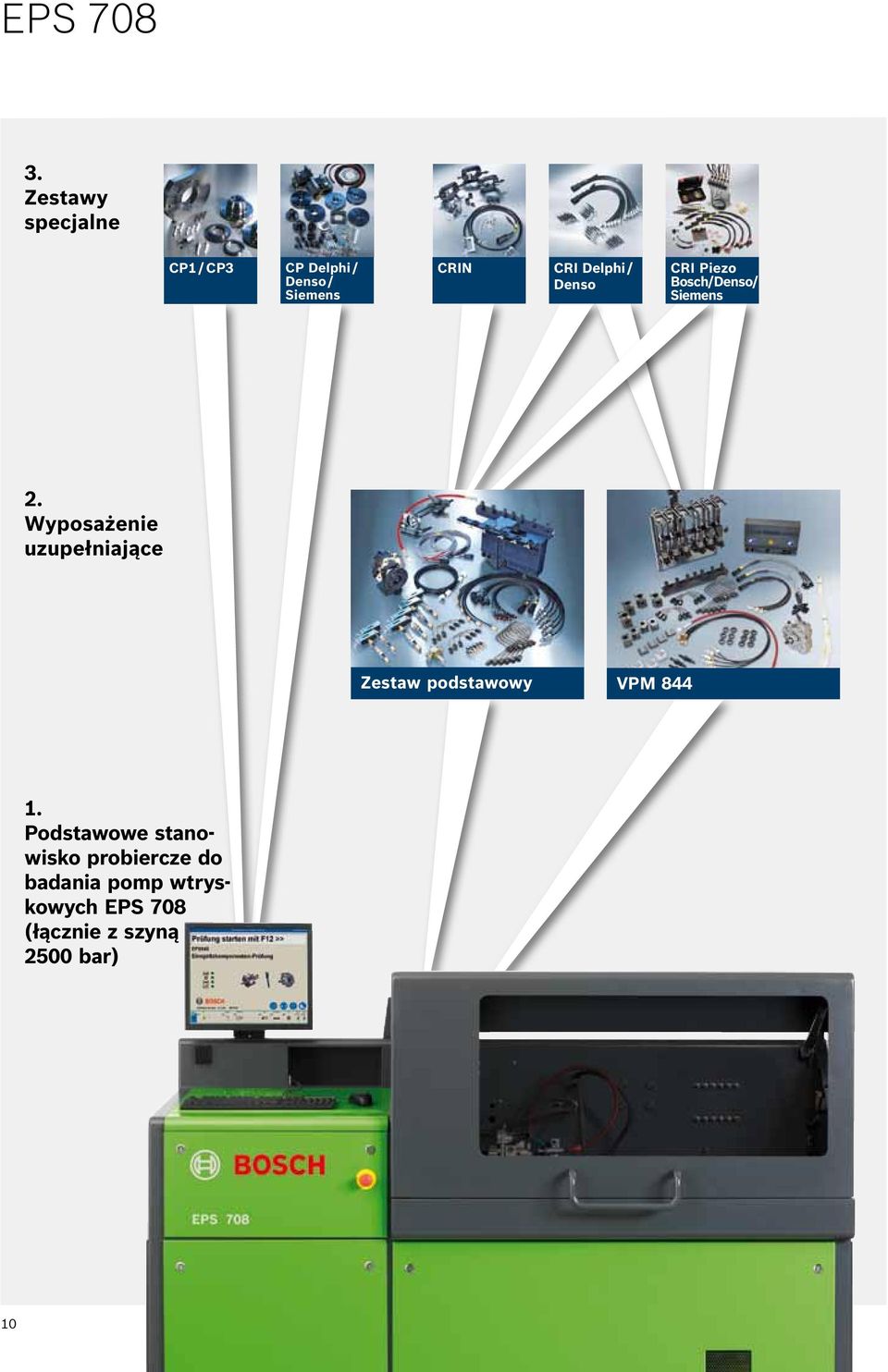

10 EPS Zestawy specjalne CP1 / CP3 CP Delphi / Denso / Siemens CRIN CRI Delphi / Denso CRI Piezo Bosch/Denso/ Siemens 2. Wyposażenie uzupełniające Zestaw podstawowy VPM Podstawowe stanowisko probiercze do badania pomp wtryskowych EPS 708 (łącznie z szyną 2500 bar) 10

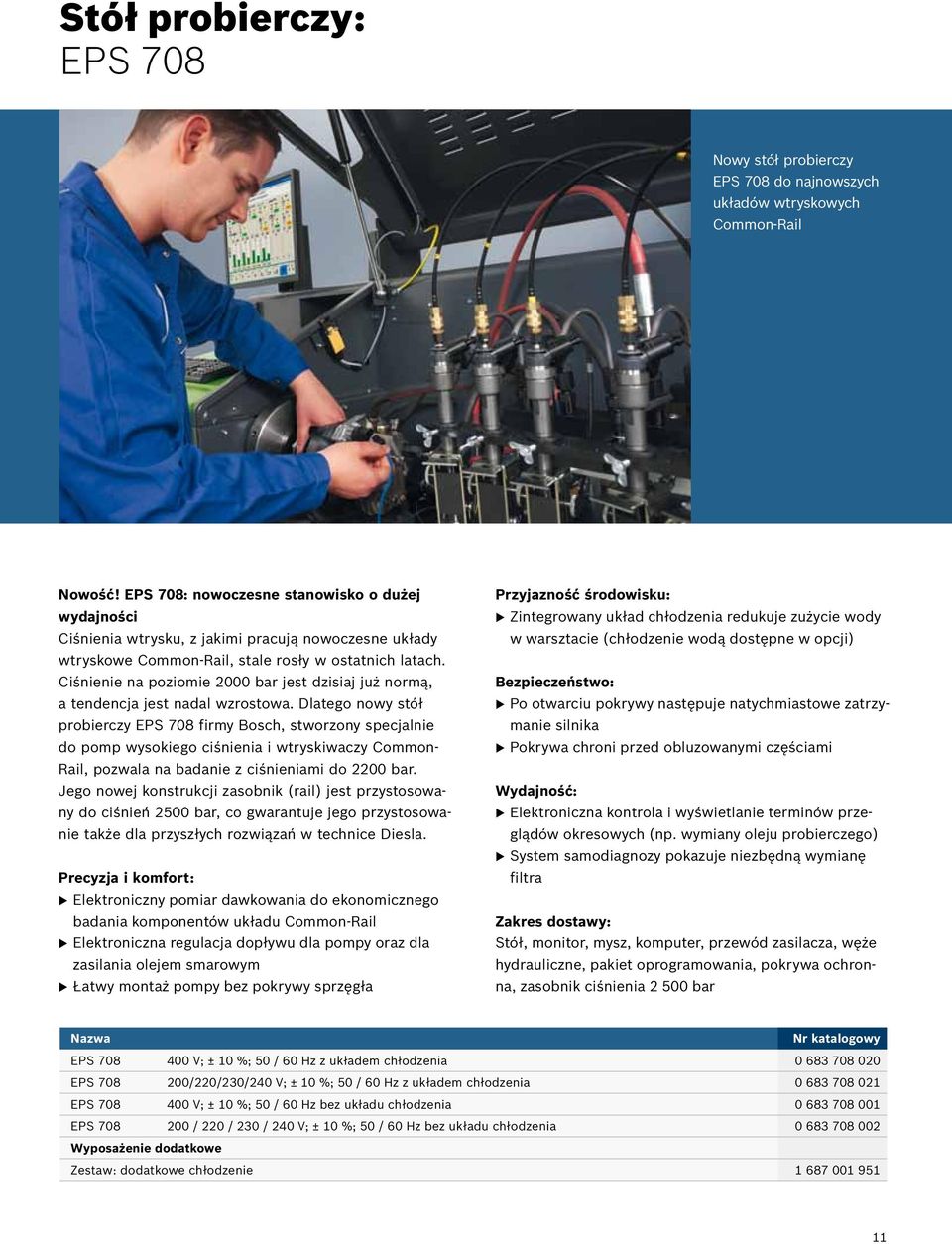

11 Stół probierczy: EPS 708 Nowy stół probierczy EPS 708 do najnowszych układów wtryskowych Common-Rail Nowość! EPS 708: nowoczesne stanowisko o dużej wydajności Ciśnienia wtrysku, z jakimi pracują nowoczesne układy wtryskowe Common-Rail, stale rosły w ostatnich latach. Ciśnienie na poziomie 2000 bar jest dzisiaj już normą, a tendencja jest nadal wzrostowa. Dlatego nowy stół probierczy EPS 708 firmy Bosch, stworzony specjalnie do pomp wysokiego ciśnienia i wtryskiwaczy Common- Rail, pozwala na badanie z ciśnieniami do 2200 bar. Jego nowej konstrukcji zasobnik (rail) jest przystosowany do ciśnień 2500 bar, co gwarantuje jego przystosowanie także dla przyszłych rozwiązań w technice Diesla. Precyzja i komfort: u Elektroniczny pomiar dawkowania do ekonomicznego badania komponentów układu Common-Rail u Elektroniczna regulacja dopływu dla pompy oraz dla zasilania olejem smarowym u Łatwy montaż pompy bez pokrywy sprzęgła Przyjazność środowisku: u Zintegrowany układ chłodzenia redukuje zużycie wody w warsztacie (chłodzenie wodą dostępne w opcji) Bezpieczeństwo: u Po otwarciu pokrywy następuje natychmiastowe zatrzymanie silnika u Pokrywa chroni przed obluzowanymi częściami Wydajność: u Elektroniczna kontrola i wyświetlanie terminów przeglądów okresowych (np. wymiany oleju probierczego) u System samodiagnozy pokazuje niezbędną wymianę filtra Zakres dostawy: Stół, monitor, mysz, komputer, przewód zasilacza, węże hydrauliczne, pakiet oprogramowania, pokrywa ochronna, zasobnik ciśnienia bar EPS V; ± 10 %; 50 / 60 Hz z układem chłodzenia EPS /220/230/240 V; ± 10 %; 50 / 60 Hz z układem chłodzenia EPS V; ± 10 %; 50 / 60 Hz bez układu chłodzenia EPS / 220 / 230 / 240 V; ± 10 %; 50 / 60 Hz bez układu chłodzenia Wyposażenie dodatkowe Zestaw: dodatkowe chłodzenie

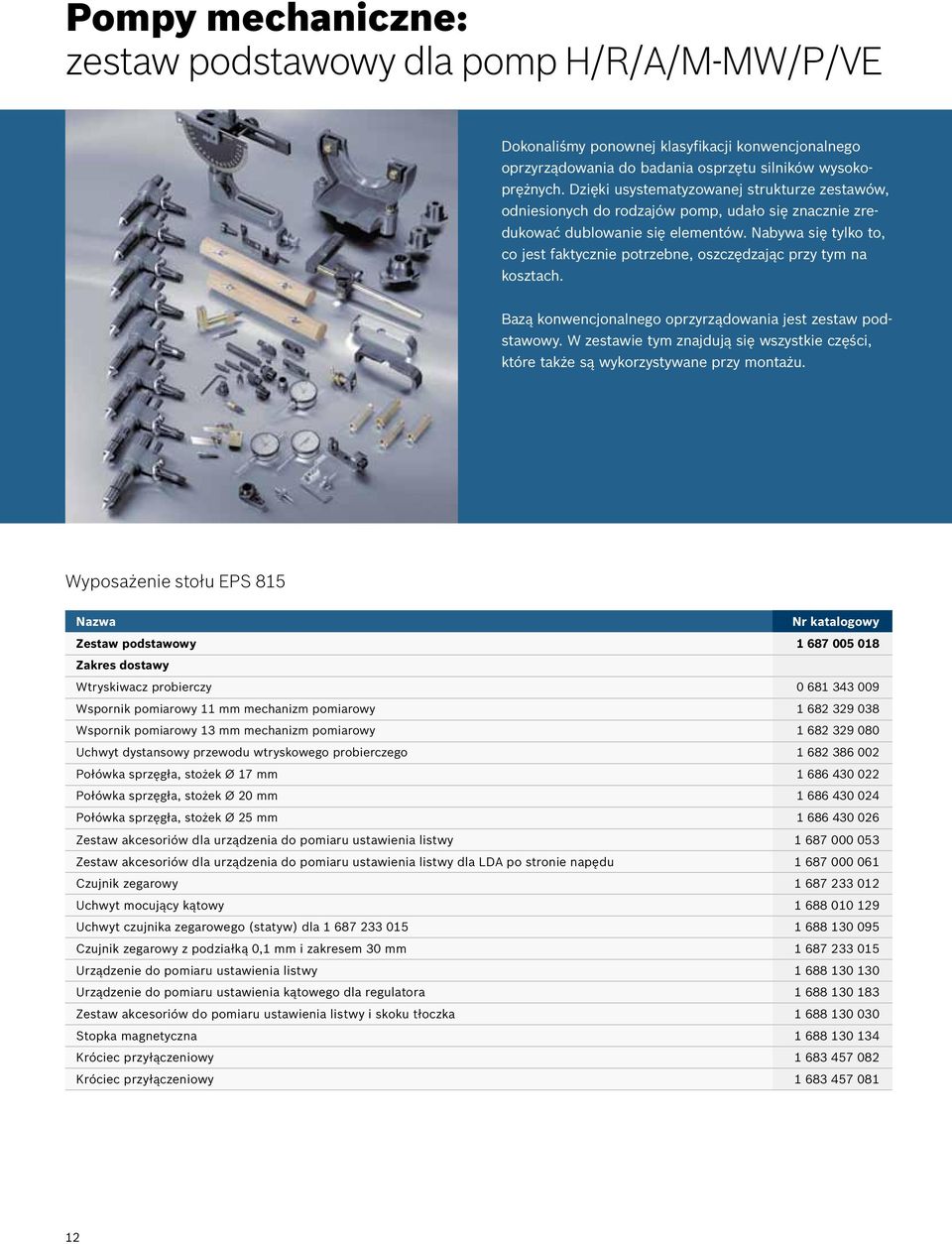

12 Pompy mechaniczne: zestaw podstawowy dla pomp H/R/A/M-MW/P/VE Dokonaliśmy ponownej klasyfikacji konwencjonalnego oprzyrządowania do badania osprzętu silników wysokoprężnych. Dzięki usystematyzowanej strukturze zestawów, odniesionych do rodzajów pomp, udało się znacznie zredukować dublowanie się elementów. Nabywa się tylko to, co jest faktycznie potrzebne, oszczędzając przy tym na kosztach. Bazą konwencjonalnego oprzyrządowania jest zestaw podstawowy. W zestawie tym znajdują się wszystkie części, które także są wykorzystywane przy montażu. Wyposażenie stołu EPS 815 Zestaw podstawowy Zakres dostawy Wtryskiwacz probierczy Wspornik pomiarowy 11 mm mechanizm pomiarowy Wspornik pomiarowy 13 mm mechanizm pomiarowy Uchwyt dystansowy przewodu wtryskowego probierczego Połówka sprzęgła, stożek Ø 17 mm Połówka sprzęgła, stożek Ø 20 mm Połówka sprzęgła, stożek Ø 25 mm Zestaw akcesoriów dla urządzenia do pomiaru ustawienia listwy Zestaw akcesoriów dla urządzenia do pomiaru ustawienia listwy dla LDA po stronie napędu Czujnik zegarowy Uchwyt mocujący kątowy Uchwyt czujnika zegarowego (statyw) dla Czujnik zegarowy z podziałką 0,1 mm i zakresem 30 mm Urządzenie do pomiaru ustawienia listwy Urządzenie do pomiaru ustawienia kątowego dla regulatora Zestaw akcesoriów do pomiaru ustawienia listwy i skoku tłoczka Stopka magnetyczna Króciec przyłączeniowy Króciec przyłączeniowy

13 Zestaw do pomp Pompy H/R Zestaw wyposażenia dodatkowego do badania pomp H i R firmy Bosch Wyposażenie stołu EPS 815 Zestaw do pomp H/R Zakres dostawy Zestaw do mocowania Podpora do mocowania, łoże płaskie Sprzęgło napędowe Sprzęgło napędowe Kołek pomiarowy, pompa H Kołek pomiarowy, pompa H Narzędzia serwisowe Dla warsztatów specjalizujących się w naprawach Diesli firma Bosch ma obszerną ofertę wysokiej jakości, niezawodnych narzędzi do serwisowania pojazdów. Zestaw narzędzi, wraz z tablicą na narzędzia Wyposażenie standardowe Półka na narzędzia, tablica na narzędzia pusta Ściągacz do łożyska baryłkowego Uchwyt mocujący kątowy dla popychacza rolkowego Adapter dla łożyska wałka krzywkowego Trzpień do wyciskania łożyska wałeczkowego Urządzenie do napędu/mocowania wanny Kołnierz połączeniowy dla zasilania stołu olejem probierczym Narzędzie do wciskania łożyska wałeczkowego Wyposażenie standardowe Narzędzie do wciskania łożyska wałeczkowego Trzpień do łożyska wałeczkowego Wyposażenie dodatkowe Urządzenie sterujące badaniem Przewód probierczy dla czujnika położenia listwy Przewód adaptacyjny systemu z RE24, RE Przewód adaptacyjny systemu z RE Przewód adaptacyjny z RE Obrotowa podpora do mocowania pompy Zacisk popychacza Przyrząd montażowy Wieloczęściowy uchwyt zaciskowy dla mocowania kołnierzowego Elementy mocujące Klucz nasadowy do króćca zaworu tłoczącego Klucz oczkowy Klucz nasadowy dla sprężyny dodatkowej przy regulatorze membranowym Ściągacz kapsla Tuleja dla bocznego kapsla Klucz dla tulei regulacyjnej Przyrząd do blokowania ciężarka odśrodkowego Przyrząd montażowy popychacza rolkowego Narzędzie do wciskania łożyska wałeczkowego na wałek krzywkowy i łożyska do obudowy pompy

14 Zestaw do pomp Pompy H Zestaw do naprawy elektronicznie regulowanych pomp wtryskowych rzędowych (EDC) typu H, R, (M) Zestaw do naprawiania mechanizmów nastawczych elektronicznych regulatorów pomp wtryskowych rzędowych typu H, R, M Narzędzia serwisowe 14 Zestaw narzędzi, wraz z tablicą na narzędzia Wyposażenie standardowe Półka na narzędzia, tablica na narzędzia pusta Sprawdzian nastawczy Sprawdzian Sprawdzian montażowy Trzpień prowadzący dla pierścienia zwarciowego Urządzenie mocujące Urządzenie nastawcze dla wałka skoku wstępnego początku tłoczenia, pierścienia zwarciowego czujnika listwy Tuleja montażowa z pierścieniem uszczelniającym w łożysku wałka skoku wstępnego Przyrząd demontażowy dla śruby klinowej Klucz montażowy dla tulei gwintowanej Przyrząd pomiarowy dla skoku magnetycznej zwory Sprawdzian nastawczy Sprawdzian Płyta mocująca (część akcesoryjna) Pokrywa dla elektromagnesu skoku wstępnego Ściągacz Wyposażenie dodatkowe Klucz do przytrzymywania wałka krzywkowego Przyrząd montażowy do popychacza Tuleja montażowa pierścienia uszczelniającego Pierścień oporowy dla obudowy pompy Kołek ustalający dla tłoczka pompy Zestaw narzędzi do kapsli dolnych Szczypce do tłoczka pompy Płyta do łożyska wałka krzywkowego Trzpień do wbijania kapsli w otwór mocujący popychacz Przyrząd do mocowania czujnika obrotów RE24, RE Napinacz sprężyny odciągającej listwę regulacyjną Ściągacz Uchwyt popychacza Klucz nasadowy dla oprawy popychacza Trzpień centrujący dla popychacza Tuleja prowadząca łożyska wałeczkowego Przyrząd do wciskania łożyska wałeczkowego Ściągacz pokrywy łożyska Tuleja montażowa o-ringu w króćcu zaworu tłocz Próbnik ciśnienia Narzędzie do mocowania kołnierza napędowego Kołek ustalający kołnierza napędowego Pierścień adaptacyjny sprzęgła napędowego Przyrząd do pomiaru luzu osiowego Zawór suwakowy do pomiaru ciśnienia paliwa

15 Narzędzia serwisowe do pomp Pompy R Zestaw do naprawiania mechanizmów nastawczych elektronicznych regulatorów pomp wtryskowych rzędowych typu R, M Narzędzia serwisowe Zestaw narzędzi, wraz z tablicą na narzędzia Wyposażenie standardowe Półka na narzędzia, tablica na narzędzia pusta Ściągacz łożyska baryłkowego Wspornik kątowy popychacza Adapter do łożyska wałka krzywkowego Trzpień do wyciskania łożyska wałeczkowego Przyrząd mocujący do wanny Kołnierz do podłączenia zasilania stołu olejem probierczym Trzpień do wciskania łożyska wałeczkowego Trzpień do wciskania łożyska wałeczkowego Trzpień do łożyska wałeczkowego Wyposażenie dodatkowe Urządzenie kontrolne do analizy położenia listwy Przewód probierczy dla czujnika położenia listwy Przewód adaptacyjny systemu z RE24, RE Wspornik do mocowania pompy Zaczepy do wyciągania pierścieni uszczelniających Zacisk popychacza Przyrząd montażowy dla układu elementów Wieloczęściowy uchwyt zaciskowy dla mocowania kołnierzowego Uchwyt Klucz nasadowy do króćca zaworu tłoczącego Klucz oczkowy Klucz nasadowy z czopem dla sprężyny dodat Ściągacz do kapsli Tuleja do bocznych kapsli Klucz dla tulei regulacyjnej Przyrząd do blokowania ciężarka odśrodkowego Przyrząd montażowy popychacza rolkowego Tuleja montażowa Płytki dystansowe dla układu elementów

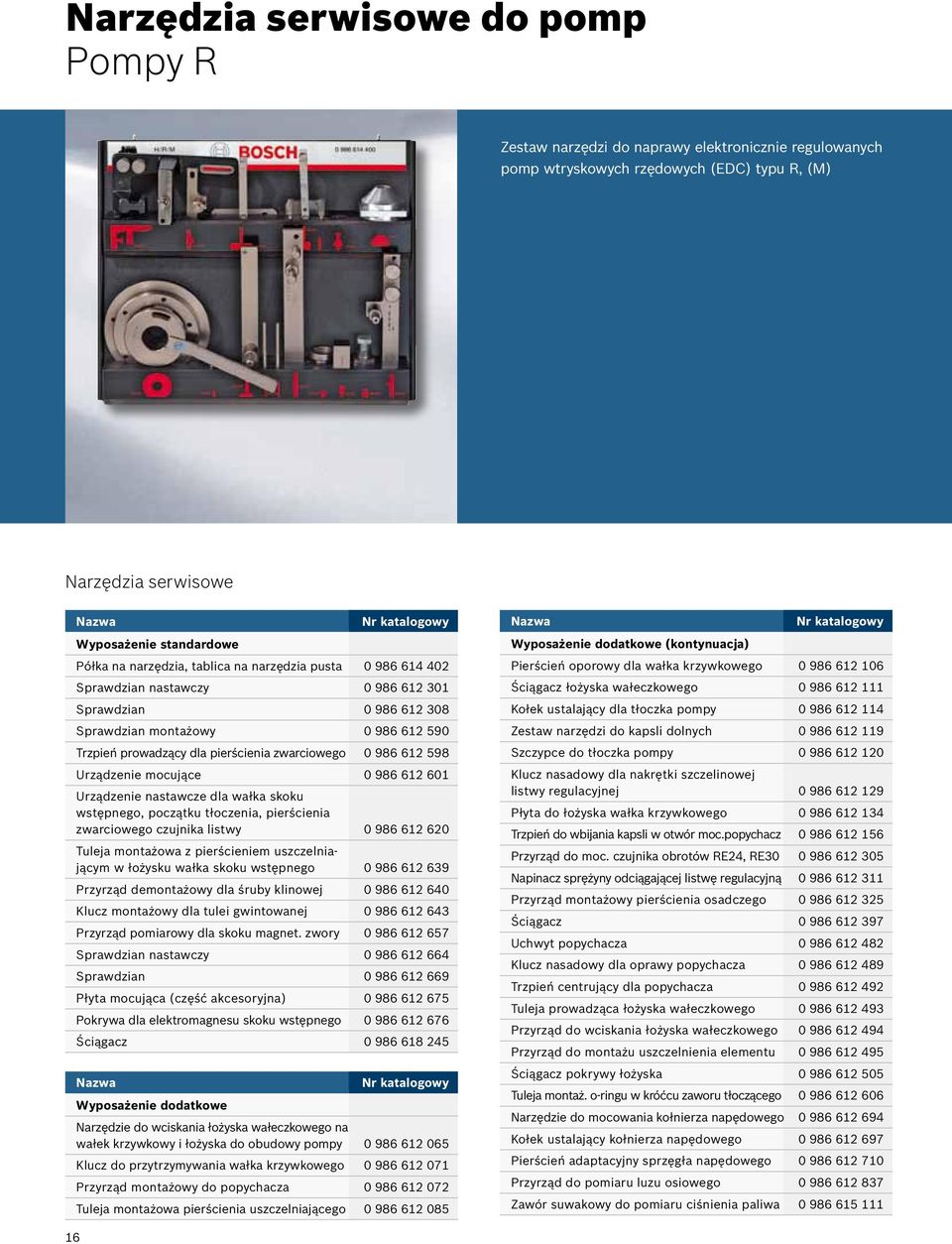

16 Narzędzia serwisowe do pomp Pompy R Zestaw narzędzi do naprawy elektronicznie regulowanych pomp wtryskowych rzędowych (EDC) typu R, (M) Narzędzia serwisowe Wyposażenie standardowe Półka na narzędzia, tablica na narzędzia pusta Sprawdzian nastawczy Sprawdzian Sprawdzian montażowy Trzpień prowadzący dla pierścienia zwarciowego Urządzenie mocujące Urządzenie nastawcze dla wałka skoku wstępnego, początku tłoczenia, pierścienia zwarciowego czujnika listwy Tuleja montażowa z pierścieniem uszczelniającym w łożysku wałka skoku wstępnego Przyrząd demontażowy dla śruby klinowej Klucz montażowy dla tulei gwintowanej Przyrząd pomiarowy dla skoku magnet. zwory Sprawdzian nastawczy Sprawdzian Płyta mocująca (część akcesoryjna) Pokrywa dla elektromagnesu skoku wstępnego Ściągacz Wyposażenie dodatkowe Narzędzie do wciskania łożyska wałeczkowego na wałek krzywkowy i łożyska do obudowy pompy Klucz do przytrzymywania wałka krzywkowego Przyrząd montażowy do popychacza Tuleja montażowa pierścienia uszczelniającego Wyposażenie dodatkowe (kontynuacja) Pierścień oporowy dla wałka krzywkowego Ściągacz łożyska wałeczkowego Kołek ustalający dla tłoczka pompy Zestaw narzędzi do kapsli dolnych Szczypce do tłoczka pompy Klucz nasadowy dla nakrętki szczelinowej listwy regulacyjnej Płyta do łożyska wałka krzywkowego Trzpień do wbijania kapsli w otwór moc.popychacz Przyrząd do moc. czujnika obrotów RE24, RE Napinacz sprężyny odciągającej listwę regulacyjną Przyrząd montażowy pierścienia osadczego Ściągacz Uchwyt popychacza Klucz nasadowy dla oprawy popychacza Trzpień centrujący dla popychacza Tuleja prowadząca łożyska wałeczkowego Przyrząd do wciskania łożyska wałeczkowego Przyrząd do montażu uszczelnienia elementu Ściągacz pokrywy łożyska Tuleja montaż. o-ringu w króćcu zaworu tłoczącego Narzędzie do mocowania kołnierza napędowego Kołek ustalający kołnierza napędowego Pierścień adaptacyjny sprzęgła napędowego Przyrząd do pomiaru luzu osiowego Zawór suwakowy do pomiaru ciśnienia paliwa

17 Zestaw do pomp Pompy A Zestaw wyposażenia dodatkowego do badania pomp A firmy Bosch. Wyposażenie stołu EPS 815 Zestaw akcesoriów do pomp A Zakres dostawy Podpora do mocowania o promieniu 45 mm Kołnierz mocujący Ø 92 mm i 68 mm Pierścień redukcyjny Ø 72 mm Pierścień redukcyjny Ø 80 mm Pierścień redukcyjny Ø 85 mm Przyrząd do pomiaru skoku wstępnego Probierczy przewód wtryskowy

18 Narzędzia serwisowe do pomp Pompy A Zestaw narzędzi do naprawy rzędowych pomp wtryskowych typu PE(S)..A..D / S 1 000, -/S 2 000, -/3 000 bez regulatora, ogranicznika pełnego obciążenia zależnego od ciśnienia doładowania (LDA) i przestawiacza wtrysku Zestaw narzędzi do naprawy rzędowych pomp wtryskowych typu PE(S)..A..D/S 1 000, -/S 2 000, -/3 000 bez regulatora, ogranicznika pełnego obciążenia zależnego od ciśnienia doładowania (LDA) i przestawiacza wtrysku Narzędzia serwisowe Narzędzia do pomp A (I) Tablica z narzędziami kompletna Zakres dostawy Tablica z narzędziami pusta Tuleja montażowa pierścienia uszczelniającego Tuleja montażowa pierścienia uszczelniającego Przyrząd do pomiaru luzu osiowego wałka krzywkowego Listwa pomiarowa wałka krzywkowego Klucz do unieruchamiania wałka krzywkowego Uchwyt popychacza Szczypce do tłoczka pompy Ściągacz Zacisk popychacza Frez ręczny do gniazda Frez ręczny do gniazda Rozwiertak do tulejek listwy regulacyjnej Zestaw kluczy monterskich Trzpień do kapsli dolnych Przyrząd do pomiaru luzu osiowego Narzędzia do pomp A (II) Tablica z narzędziami kompletna Zakres dostawy Tablica z narzędziami pusta Ściągacz (podnośnik zaworu tłoczącego) Przyrząd śrubowy dla tulei zderzaka listwy Ściągacz (podnośnik zaworu tłoczącego) Uchwyt popychacza dla pomp z szybkim wirnikiem Adapter oprawy czujnika zegarowego Płyta do położenia łożysk wałka krzywkowego Tuleja do nasadzania łożysk wałka krzywkowego Trzpień do montażu korków dolnych Frez ręczny do gniazda Nie występuje w zakresie dostawy tablicy z narzędziami. Odpowiednie miejsce na ten przyrząd jest przewidziane w tablicy. 18

19 Zestaw do pomp Pompy M-MW Zestaw wyposażenia dodatkowego do badania pomp M/MW/RW firmy Bosch Wyposażenie stołu EPS 815 Zestaw do pomp M-MW Zakres dostawy Podpora do mocowania o promieniu 50 mm Stojak Połówka sprzęgła, stożek Ø 25 mm Przyrząd do pomiaru skoku wstępnego pompy M Przyrząd do pomiaru skoku wstępnego pompy MW Połówka sprzęgła dla DB typ Kołnierz mocujący dla DB typ Probierczy przewód wtryskowy Zestaw przyłączeniowy Wtryskiwacz probierczy Wtryskiwacz probierczy Zestaw do pomiaru ustawienia listwy pompy M

20 Narzędzia serwisowe do pomp Pompy M/MW Zestaw narzędzi do naprawy rzędowych pomp wtryskowych typu PE(S)..M.. z i bez czujnika początku tłoczenia (system FBG), bez regulatora, ogranicznika pełnego obciążenia zależnego od ciśnienia atmosferycznego (ADA) i przestawiacza wtrysku Zestaw narzędzi do naprawy rzędowych pomp wtryskowych typu PE(S)..MW.. S1 (skok 8 mm)..s100 (skok 10 mm) oraz..s1 500, bez regulatora, ogranicznika pełnego obciążenia zależnego od ciśnienia doładowania (LDA) i przestawiacza wtrysku Narzędzia serwisowe Narzędzia serwisowe do pomp M Tablica z narzędziami kompletna Zakres dostawy Tablica z narzędziami pusta Frez ręczny do gniazd Rozwiertak do tulei listwy Uchwyt popychacza Klucz nasadowy do oprawy zaworu tłoczącego Narzędzie do wciskania łożysk wałka krzywkow Uchwyt popychacza Narzędzie do wybijania kapsla listwy Klucz nasad. do zwory na zderzaku pełnego obciążenia Przyrząd do pomiaru luzu osiowego wałka krzywkowego Listwa do pomiaru wystawania wałka krzywkowego Klucz do unieruchamiania wałka krzywkowego Szczypce do tłoczków pompy Ściągacz Uchwyt popychacza Przyrząd do sprzęgła napędowego Przyrząd nastawczy do dźwigni Narzędzia serwisowe do pomp MW/RW Tablica z narzędziami kompletna Zakres dostawy Tablica z narzędziami pusta Ściągacz Narzędzia serwisowe do pomp MW/RW Dalszy zakres dostawy Adapter oprawy czujnika zegarowego Uchwyt popychacza Przewód rozdzielczy Przewód rozdzielczy Tuleja mont. dla wałka krzywk. w łożysku igiełkowym Tuleja mont. dla wałka krzywk. w łożysku igiełkowym Ściągacz do kapsli Płyta dystansowa dla obudowy pompy i układu elem Przyrząd do wciskania łożysk igiełkowych Przyrząd do wciskania łożysk kulkowych zwykłych Przyrząd regulacyjny Klucz nasadowy dla nakrętki zabezpieczającej Klucz nasadowy dla dod. sprężyny biegu jałowego Uchwyt popychacza Przyrząd pomiarowy Przyrząd montażowy sprężyny dociskowej Przyrząd do blokowania ciężarków odśrodkowych Ściągacz Trzpień do wciskania pierścieni dystansowych Komplet tulei mont. do pierścienia zabezpiecz Komplet tulei do wciskania pierścienia uszczel Tuleja montażowa do pierścienia uszczel Klucz do unieruchamiania wałka krzywkowego Adapter Zacisk popychacza Nie występuje w zakresie dostawy tablicy z narzędziami. Odpowiednie miejsce na ten przyrząd jest przewidziane w tablicy.

21 Zestaw do pomp Pompy P Zestaw narzędzi do pomp P (I) Zestaw narzędzi do pomp P (II) Zestaw narzędzi do pomp P (III) Zestaw narzędzi do pomp P (IV) Wyposażenie stołu EPS 815 Narzędzia serwisowe do pomp P Zakres dostawy Kołnierz mocujący Ø 95 mm Kołnierz mocujący Ø 107 mm Podpora do mocowania o promieniu 56 mm Podpora do mocowania, łoże płaskie Stojak Połówka sprzęgła, stożek Ø 25 mm Połówka sprzęgła, stożek Ø 30 mm Połówka sprzęgła, stożek Ø 30 mm Połówka sprzęgła, stożek Ø 35 mm Przyrząd do pomiaru skoku wstępnego Króciec przyłączeniowy Króciec przyłączeniowy Probierczy przewód wtryskowy Probierczy przewód wtryskowy Wtryskiwacz probierczy Nakrętka z kołnierzem dla Sprzęgło napędowe bezluzowe Sprzęgło napędowe bezluzowe Pierścień ochronny Zestaw akcesoryjny kołnierza mocującego Narzędzia serwisowe Narzędzia serwisowe do pomp P (I) Tablica z narzędziami częściowo kompletna Zakres dostawy Tablica z narzędziami pusta Tuleja montażowa pierścienia uszczelniającego Tuleja montażowa pierścienia uszczelniającego Przyrząd do pomiaru luzu osiowego wałka krzywkowego Klucz do unieruchamiania wałka krzyw. kłów sprzęgła Tuleja montażowa pierścienia uszczelniającego Listwa pomiar. wystawania wałka krzywkowego Przyrząd montażowy układu elementów Przyrząd do pomiaru luzu osiowego wałka krzywkowego Ściągacz Przyrząd do pomiaru luzu osiowego wałka krzywkowego Klucz nasadowy dla tulejek gwintowanych Listwa pomiarowa wystawania wałka krzywkowego Klucz nasadowy do oprawy zaworu tłoczącego Klucz oczkowy Uchwyt popychacza Przyrząd montażowy pierścienia zabezpieczającego Klucz nasadowy nakrętki szczelinowej listwy regulacyjnej Ściągacz układu elementów Tuleja montażowa

22 Zestaw do pomp Pompy P Narzędzia serwisowe Narzędzia serwisowe do pomp P (II) Tablica z narzędziami częściowo kompletna Zakres dostawy Tablica z narzędziami pusta Ściągacz do tarcz sprzęgła Elementy do mocowania Listwa pomiarowa wystawania wałka krzywkowego Trzpień do kapsli dolnych Adapter oprawy czujnika zegarowego Klucz do tulei regulacyjnej Trzpień Ø 5,8mm przytrzymujący tłoczek Trzpień Ø 8,5mm przytrzymujący tłoczek Płyta do wyciskania łożysk wałka krzywkowego Tuleja do nasadzania łożysk wałka krzywkowego Tuleja do nasadzania łożysk wałka krzywkowego Narzędzia serwisowe do pomp P (III) Tablica z narzędziami częściowo kompletna Zakres dostawy Tablica z narzędziami pusta Tuleja dla bocznych kapsli Tuleja montażowa łożysk wałeczkowych Płytki dystansowe Przyrząd do wciskania łożysk wałeczkowych Narzędzie do wciskania łożysk wałeczkowych wałka krzywkowego i łożysk obudowy pompy Uchwyt popychacza Uchwyt popychacza Ściągacz do kapsli Klucz do unieruchamiania wałka krzywkowego Ściągacz do kołnierza napędowego Tuleja montażowa pierścienia uszczelniającego Pierścień oporowy do obudowy pompy Ściągacz łożyska baryłkowego Kołki ustalające tłoczka pompy Szczypce do tłoczka pompy Trzpień do wbijania Trzpień do kapsli Ściągacz łożyska wałeczkowego Narzędzia serwisowe do pomp P (IV) Tablica z narzędziami kompletna Zakres dostawy Tablica z narzędziami pusta Przyrząd montażowy do popychaczy rolkowych Trzpień montażowy do kapsli dolnych Pierścień kompensacyjny Trzpień do wałka krzywkowego Tuleja do montażu pierścienia osadczego Tuleja do wałka krzywkowego Trzpień do wyciskania zewnętrznego pierścienia łożyska Uchwyt popychacza Klucz nasadowy do oprawy popychacza Trzpień centrujący pierścienia zabezpieczającego i rolki popychacza Tuleja prowadząca wałka krzywkowego Przyrząd do wciskania łożyska wałeczkowego Zestaw narzędzi do montażu uszczelnienia elementu Ściągacz odbojnika Ściągacz pokrywy łożyska Tuleja do montażu o-ringu w oprawie zaworu tłoczącego Nie występuje w zakresie dostawy tablicy z narzędziami. Odpowiednie miejsce na ten przyrząd jest przewidziane w tablicy. 22

23 Zestaw do pomp Pompy VE Zestaw wyposażenia dodatkowego do badania pomp VE firmy Bosch. Wyposażenie stołu EPS 815 Zestaw dodatkowy do pomp VE Zakres dostawy Kołnierz mocujący Ø 50 mm Urządzenie do sprawdzania przestawiacza wtrysku EP/VA..C Urządzenie do sprawdzania przestawiacza wtrysku EP/VE Przyrząd do pomiaru skoku wstępnego Płyta stanowiska KDEP Probierczy przewód wtryskowy Probierczy przewód wtryskowy Probierczy przewód wtryskowy Wtryskiwacz probierczy Wtryskiwacz probierczy Wtryskiwacz probierczy Wtryskiwacz probierczy Śruba drążona Śruba drążona Zawór przepłukujący

24 Narzędzia serwisowe do pomp Pompy VE Zestaw narzędzi do naprawy mechanicznie regulowanych pomp wtryskowych rozdzielaczowych (VE) Narzędzia serwisowe Narzędzia serwisowe do pomp VE (I) Tablica z narzędziami częściowo kompletna Zakres dostawy Tablica z narzędziami pusta Przyrząd do demontażu tulejki rozprężnej Klucz trójkątny do korka gwintowanego Klucz nasadowy do nakrętki kontrującej ośkę regulat Element regulacyjny do skoku startowego Klucz nasadowy do zaworka reg. ciśn. przetłaczania Klucz nasadowy do śrub z łbem trójkątnym Przyrząd pomiarowy Przyrząd do wciskania zaworu tłoczącego Przyrząd do wciskania tulejki rozprężnej Klucz do montażu wałka przestawiacza Trzpień do montaży pierścienia mimośrodowego Osłona montażowa do pierścienia Panew montażowa do koła wentylatora Uchwyt mocujący do trzpienia nastawczego membrany Sworzeń wyrównujący centrowanie Ściągacz do tulei łożyska Tuleja pomiarowa skoku Narzędzie do wybijania dźwigni Ściągacz pierścienia uszczelniającego (17 mm) Ściągacz pierścienia uszczelniającego (20 mm) Oprawka czujnika zegarowego do kołnierza centrując Element dystansowy do dźwigni wyłączania Przyrząd do wyciskania i wciskania tulei łożyska z brązu Przyrząd do pomiaru wymiaru MS Oprawka czujnika zegarowego Narzędzia serwisowe do pomp VE (II) Tablica z narzędziami częściowo kompletna Zakres dostawy Tablica z narzędziami pusta Zestaw przedłużek z magnesem Trzpień do wałka napędowego Płyta do ustawiania położenia przestawiacza wtrysku Tuleja pomiarowa do pomiaru skoku LDA Zderzak kątowy Zestaw do tulei łożysk. wałka napędowego (17 mm) Zestaw do tulei łożysk. wałka napędowego (20 mm) Trzpień do połówek sprzęgła Śruba do dźwigni regulacji obrotów Napinacz sprężyny punktu włączenia Przyrząd nastawczy ośki regulatora Trzpień do wciskania kapsla Wiertło do otworu pod kulkę zamykającą Trzpień do wbijania kapsla sprężystego Przyrząd do plombowania Tulejka wiertarska do bocznego otworu gwintow Płyta montażowa dla sworzni nastawczych Klucz nasadowy (kształt wewnętrzny trójkątny) Śruba oporowa dla napięcia potencjometru i dawkowania Klucz do unieruchamiania wałka krzywkowego Zaczepy do wyciągania pierścienia uszczelniającego i sprężyny popychacza Tuleja montażowa pierścienia uszczelniającego Nie występuje w zakresie dostawy tablicy z narzędziami. Odpowiednie miejsce na ten przyrząd jest przewidziane w tablicy.

25 Przyrząd do pomp EDC-VE Przyrząd kontrolny EDC-VE: EPS 865 Zastosowanie tego urządzenia pozwala rozszerzyć funkcjonalność stołu probierczego EPS 815 Przyrząd kontrolny EDC-VE: EPS 865 Przyrząd kontrolny EPS 865 pozwala badać na stole probierczym elektronicznie sterowane rozdzielaczowe pompy wtryskowe (EDC-VE). W połączeniu z przyrządem stabilizującym istnieje możliwość sprawdzania pomp EDC-VE z czujnikiem HDK. Przyrząd kontrolny EPS 865 EDC-VE Wyposażenie dodatkowe Przyrząd stabilizujący EPS 910 HDK dla EPS

26 Zestaw do pomp VP 29/30/44 Przystawka VPM 844 Do badania i programowania elektronicznie sterowanych pomp rozdzielaczowych Bosch. Podstawowym wyposażeniem do badania osprzętu Bosch jest stół probierczy EPS 815 z przystawką KMA. Tylko uzupełnienie wyposażenia o przystawkę VPM 844 zapewni możliwość badania pomp wtryskowych według specyfikacji producenta. Automatyczne programowanie za pomocą VPM 844 u Zautomatyzowany cykl badania u Wszystkie regulacje odbywają się poprzez programowanie sterownika u Dokładne napięcie zasilające dzięki precyzyjnemu stabilizatorowi u Kalibrowanie i programowanie za pomocą komputera. Stół probierczy EPS 815 Przystawka VPM 844 Do badania pomp VP 29/30/44 Zakres dostawy VPM 844 Specjalne przewody podłączeniowe i połączeniowe, czujniki piezoelektryczne, różne kołnierze mocujące, zespół przyłączeniowy, czujniki prędkości obrotowej, precyzyjny stabilizator napięcia, zestaw drobnych części Przystawka VPM 844 do badania sterowanych elektrozaworem pomp rozdzielaczowych 29/30/ Uwaga: dopuszczalna temperatura płynu chłodzącego podczas badania pomp VP 29/30/44 max 17 C. Do przekroczenia temperatury konieczne dodatkowe środki ze strony warsztatu Wyposażenie dodatkowe Komputer WIN 2000, VP 44 wielojęzyczny bez klawiatury Wskazówka: jeśli istnieje już PC WIN to zamawiać tylko zestaw dodatkowy VP-M Zestaw dodatkowy VP-M do przestawienia CR (PC) na VP 44 (PC) Zestaw do adaptacji trafo V dla EPS 815, wymagany do daty produkcji 07/ Zestaw do adaptacji trafo V dla EPS 815, wymagany do daty produkcji 07/ Probierczy przewód wtryskowy L= 350 mm (Ford/Rover VP 29/30) Probierczy przewód wtryskowy L= 450 mm (Audi/BMW/Ford/Nissan/Opel VP 44) Probierczy przewód wtryskowy L= 845 mm (Cummins/John Deere/MAN/Nissan/VM Motori/Volvo VP 44) Probierczy przewód wtryskowy L= 450 mm (Opel VP 29/SISU, Perkins VP 30) Przewód adaptacyjny PSG2 (sterownik pompy typ 2 tylko VP 44) Wtryskiwacz probierczy typ IX samochody osobowe/ciężarowe (d= 0,5) 6 szt. zalecane Wtryskiwacz probierczy typ X samochody osobowe (d= 0,4) 6 szt. zalecane (tylko VP 44) Wtryskiwacz probierczy typ X samochody ciężarowe (d= 0,5) 6 szt. zalecane (tylko VP 44) Wtryskiwacz probierczy typ X samochody ciężarowe (d= 0,55) 6 szt. zalecane Mocowanie zaciskowe Audi, 2 szt. wymagane (tylko VP 44) Wymiennik ciepła (2500 bar) Zestaw modyfikacyjny dla starego wymiennika ciepła (1800 bar) dla klientów, którzy stosują zestaw dodatkowy CRS 845 H (2500 bar) Zestaw uchwytów przewodów Dane fabryczne na CD TestData dla wtryskiwaczy CR (samochody osobowe/ciężarowe) i pomp CR/VP-M. Subskrypcja aktualizacji poprzez ESI[tronic] Service Line Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe)

27 Narzędzia serwisowe do pomp VP 29/30/44 Zestaw narzędzi do naprawy elektronicznie regulowanych pomp wtryskowych rozdzielaczowych (VR) Narzędzia serwisowe Narzędzia serwisowe do pomp VP 29/30/44 Tablica z narzędziami kompletna Zakres dostawy Tablica z narzędziami pusta Zestaw demontażowy wybijak zębnika napędowego Przyrząd montażowy do pierścienia zabezpieczającego Trzpień montażowy do pompy łopatkowej Stempel montażowy pierścienia uszczelniającego kołnierza Stempel montażowy pierścienia uszczelniającego kołnierza Przyrząd do pomiaru siły wciskania Ściągacz pierścienia uszczelniającego Stempel montażowy Trzpień montażowy do pierścienia uszczelniającego wysokociśnieniowego Klucz nasadowy dla zaworu obejściowego Tuleja do wałka napędowego Trzpień do ustawienia tarczki sprzęgłowej Ściągacz do folii ścieżki czujnika kąta Przyrząd montażowy do korpusu rozdzielacza Przyrząd montażowy do tłoczka przestawiacza wtrysku Płyta dociskowa zabezpieczająca folię czujnika kąta Klucz do nakrętki zaworu dawkującego Trzpienie do pierścienia krzywkowego Ściągacz do łożyska wałka pompy Przyrząd do wyciśnięcia membrany Przyrząd do ustawiania pozycji wałka napędowego Przyrząd pomiarowy Przyrząd pomiarowy

28 System Common-Rail: podstawowy zestaw do osprzętu CR (CP/CRI) Stół probierczy EPS 815 Przystawka CRS 845 H Przystawka niezbędna do badania osprzętu układu wtryskowego Common Rail u Badanie sterowane przez program u Regulowanie ciśnieniem odpływu przez zawór regulacyjny u Adaptacja i mocowanie różnych podzespołów za pomocą odpowiednich akcesoriów u Zasobnik wysokiego ciśnienia (Rail), który służy jako akumulator ciśnienia, razem z czujnikiem ciśnienia i regulatorem u Rozdzielacz do oddzielenia strumień paliwa przed schłodzeniem i zmierzeniem dawek Zakres dostawy CRS 845 H Pokrywa ochronna, jednostka sterująca, probierczy zasobnik wysokiego ciśnienia 2500 bar, różne przewody adaptacyjne i połączeniowe, zawór regulacyjny, różne drobne części Przystawka CRS 845 H do podzespołów układu Common Rail Wyposażenie dodatkowe Zestaw modyfikacyjny do podniesienia ciśnienia badania do 1800 bar, dla istniejącego CRS 845 produkowanych do 05/ Zestaw modyfikacyjny CRS 845 H, wymagany gdy już istnieje CRS 845 (1800 bar) i ma być zmodernizowany do bar CRS 845 (1 800 bar) => CRS 845 H (2 500 bar) Zestaw do pomp CP1/ CP1H Zestaw do pomp CP2 (wymagane zasilanie oleju smarującego) Zestaw do pomp CP3 (wymagane zasilanie oleju smarującego dla CP3.3 / 3.4) Zestaw do pomp obcych CP (Delphi / Denso / Siemens) następca zestawów / 162/ Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) 28

29 System Common-Rail: Zestaw dodatkowy CP1/CP1H Zestaw dodatkowy CP1 umożliwia badanie pomp wysokiego ciśnienia układu Common Rail pierwszej generacji Zestaw narzędzi do naprawy pomp wysokiego ciśnienia układu Common Rail typu CP1 oraz CP1H Stół probierczy EPS 815 / EPS 708 Zestaw dodatkowy CP Przeznaczony do stołu EPS 815 (nadaje się także dla EPS 708, ale nie jest specjalnie zalecany, ponieważ są dostarczane części, które nie zostaną wykorzystane na stole EPS 708) Zestaw dodatkowy CP1/CP Przeznaczony specjalnie tylko do stołu EPS 708 (dostarczane zestawy CP1 i CP3 zostały specjalnie dostosowane i skompletowane dla stołu EPS 708) Przewód elastyczny wysokiego ciśnienia 2500 bar 1000 mm Zakres dostawy zestawu dodatkowego CP1 Kołnierz napędowy stożek 20 CP1, kołnierz napędowy Oldham CP1, kołnierz mocujący CP1, złączki CP1 pomp DC Zakres dostawy zestawu dodatkowego CP1/CP3 Kołnierz napędowy stożek 2 0 CP1, kołnierz napędowy Oldham CP1, kołnierz mocujący CP1, złączki CP1 pomp DC, kołnierz napędowy stożek 2 5 CP3, M14 x 1,5, kołnierz mocujący CP3, elastyczny przewód ciśnieniowy do podłączenia pomiaru strumienia paliwa, króćce przyłączeniowe, o-ring, 8x2,5, wspornik blaszany, kołnierz napędowy stożek 2 5, M18 x 1,5, kołnierz napędowy CP3 Oldham, króćce pierścieniowe, trójniki, zacisk do węża, adapter 1 x CP3, ciśnieniomierz KPa, ciśnieniomierz KPa, zestaw części, dławik, jednostka dawkująca ZME 0928B00561 dla 1L/H, pakiet oprogramowania, CD-Rom, przewód elastyczny średnica 12,5 AD15 długość 600 mm, śruba złączkowa M22 x 1,5 x 1 7, pierścień nacinający, instrukcja montażu, instrukcja obsługi, różne drobne części Narzędzia serwisowe Narzędzia serwisowe CP1/CP1H Tablica z narzędziami kompletna Zakres dostawy Tablica z narzędziami pusta Ściągacz pierścienia uszczelniającego Ściągacz zaworu regulacyjnego ciśnienia Przyrząd do wciskania przyłącza niskiego ciśn Przyrząd do wciskania przyłącza niskiego ciśn Przyrząd do wciskania przyłącza niskiego ciśn Ściągacz dla opaski elementu Zaślepka dla otworu w obudowie Zestaw części dla pierścienia uszczelniającego wałek Śruba do kalibracji pokrywy głowicy Sworzeń prowadzący dla pierścienia zwarciowego Tuleja montażowa dla wałka Tuleja montażowa dla o-ringu Tuleja dystansowa Kołnierz Ściągacz dla kołnierza Tuleja montażowa dla wałka stożkowego Przyrząd do wciskania przyłącza niskiego ciśnienia Trzpień montażowy pompy zębatej Trzpień montażowy pompy zębatej Przyrząd do wciskania króćca przyłączeniowego niskiego ciśnienia Narzędzia do demontażu i montażu podano na następnej stronie 29

30 System Common-Rail: zestaw dodatkowy CP2 Pompa CP2 systemu Common-Rail firmy Bosch stanowi specjalną aplikację w programie produktów do pojazdów ciężarowych. Obecnie znalazła ona zastosowanie w pojazdach Mitsubishi oraz RVI Zestaw dodatkowy CP2 umożliwia badanie tych pomp Common-Rail do pojazdów ciężarowych. Stół probierczy EPS 815 Zestaw dodatkowy CP Przewód elastyczny wysokiego ciśnienia 2500 bar 1000 mm do badania CP2 są potrzebne dwa takie przewody Płytka drukowana do badania CP2 wymagana dla już istniejącego CRS 845 z datą produkcji przed 04/ Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) Zakres dostawy zestawu CP2 Dławik wkręcany, króciec pierścieniowy dla D=16, AD 1 5, przewód elastyczny średnica 12,5, AD 15, L=1100, M14 x 1,5-A15, M14 x 1,5, złączka trójnik AD , złączka przechylana obrotowo AD 15-M18 x 1,5, ciśnieniomierz 2,5 MPa, rura stalowa AD 15, przewód elastyczny NW8 AD10, L=1 350, złączka gwintowana, przewód adaptacyjny, czujnik prędkości obrotowej, przewód adaptacyjny dla DMV, przewód połączeniowy do CP2, elastyczny przewód ciśnieniowy ID8, wąż PCW, płytka drukowana, filtr jednostopniowy, korek gwintowany M18 x 1,5, czujnik temperatury, kołnierz mocujący, O-Ring 12,5 x 2,5, wspornik kątowy, pierścień uszczelniający płaski A18 x 22, zestaw uzupełniający przewodu ssącego, CD-Rom, pakiet oprogramowania, instrukcja montażu, instrukcja obsługi, różne drobne części Narzędzia serwisowe Narzędzia serwisowe CP2 Tuleja montaż. pierścienia uszczelniającego wałka Uchwyt popychacza Tuleja montażowa Przyrząd montażowy popychacza rolkowego Przyrząd zaciskowy Trzpień do montażu korków dolnych Klucz do napędowego koła zębatego Uchwyt popychacza Ściągacz do pokrywy łożyska napędowego Ściągacz Tuleja montaż. do górnego pierścienia uszczel. elem Tuleja montaż. do dolnego pierścienia uszczel. elem Pierścień ustalający dla pierścienia uszczel. wałka Tuleja montażowa pierścienia uszczel. wałka Przyrząd do wciskania elementu Kołek prowadzący pokrywy łożyska napędowego Kołek prowadzący do montażu obudowy Przyrząd montażowy obudowy / pokrywy łożyska Trzpień do montażu korków dolnych Narzędzia do wymontowania i zamontowania Przyrząd do blokowania wału korbowego Przekładka dla koła pasowego
