1 NOWE PRODUKTY EPS 205 CP4 Skok do przyszłości wszystko do badania podzespołów silników Diesla 2014/2015 1

2 Wszystko do badania podzespołów silników Diesla Spis treści 3 Przegląd urządzeń Stanowisko probiercze EPS Przegląd urządzeń EPS Opis / zakres dostawy 7 Systemy pomiarowe Stanowisko probiercze EPS Przegląd urządzeń EPS Opis / zakres dostawy 36 Zestaw dodatkowy CP3 38 Zestaw dodatkowy CP4 41 Zestaw dodatkowy CB18 42 Zestaw dodatkowy CB28 43 Zestaw dodatkowy CP Delphi / Denso / Siemens / Continental 44 Piezowtryskiwacze CR Piezo 46 Pompowtryskiwacze UI / UP 50 Próbnik wtryskiwaczy EPS 205 Zestawy dodatkowe do EPS 815 / EPS Zestaw podstawowy dla pomp mechanicznych 12 Pompy H / R 13 Pompy H / R / P / M 15 Pompy A 17 Pompy M/MW 19 Pompy P 21 Pompy VE 22 Przyrząd kontrolny EDC-VE: EPS 865 / EPS Pompy VP 26 Zestaw podstawowy dla pomp CR 27 Zestaw podstawowy CRI 846 H dla wtryskiwaczy CR 28 Zestaw podstawowy CRI / CRIN 848 H dla wtryskiwaczy CR 29 Wtryskiwacze CRIN 30 Wtryskiwacze CRI Delphi / Denso 31 Zestaw CRI/CRIN poziom 3 34 Zestaw dodatkowy CP1 35 Zestaw dodatkowy CP2 52 Próbnik wtryskiwaczy EPS Systemy DENOX 55 Naprawa komponentów DENOXTRONIC Przyrządy diagnostyczne 58 Systemy Diesel Dodatek 60 Koncepcja organizacji stanowiska 61 Dane techniczne: stanowiska probiercze 65 Oferta na stanowisko EPS Oferta na stanowisko EPS Oferta na stanowisko EPS Oprogramowanie i szkolenia 77 Perspektywa 78 Wykaz używanych skrótów 2

3 Przegląd urządzeń EPS 815 z KMA 822 i CRS 845 H Uniwersalne stanowisko probiercze do testowania: u Systemów konwencjonalnych: pomp H / R / A / M-MW / P / VE u Systemów sterowanych zaworem elektro-magnetycznym: VP 29 / 30 / 44 u Pompowtryskiwaczy Unit-Injector / zespołów wtryskowych Unit-Pump: UI-P / UI-N / UP u Systemów Common-Rail: CP1, CP2, CP3, CP4, CB18, CB28, CP Delphi / Denso / Siemens / Continental u Wtryskiwaczy elektromagnetycznych CRI Bosch / Delphi / Denso u Wtryskiwaczy elektromagnetycznych CRIN Bosch u Wtryskiwaczy piezoelektrycznych CRI Bosch / Siemens / Denso Dalsze informacje od strony 7 EPS 708 Specjalizowane stanowisko probiercze do testowania elementów Common-Rail: u Systemów Common-Rail: CP1, CP1H, CP3, CP4, CP Delphi / Denso / Siemens / Continental u Wtryskiwaczy elektromagnetycznych CRI Bosch / Delphi / Denso u Wtryskiwaczy elektromagnetycznych CRIN Bosch u Wtryskiwaczy piezoelektrycznych CRI Bosch / Siemens / Denso Dalsze informacje od strony 10 EPS 205 Automatyczny próbnik wtryskiwaczy do testowania: u Wtryskiwaczy piezoelektrycznych CRI firmy Bosch / Siemens / Denso / Continental u Wtryskiwaczy elektromagnetycznych CRI firmy Bosch u Wtryskiwaczy elektromagnetycznych CRIN firmy Bosch u Wtryskiwaczy elektromagnetycznych CRI innych producentów u Końcówek wtrysku do wtryskiwaczy konwencjonalnych i pompowtryskiwaczy u Wtryskiwaczy konwencjonalnych 1- / 2 sprężynowych Dalsze informacje od strony 50 EPS 100 Ręczny próbnik wtryskiwaczy do testowania: u Końcówek wtrysku typu P, R, S, T u Wtryskiwaczy konwencjonalnych 1- / 2 sprężynowych u Wtryskiwaczy stopniowych u Pompowtryskiwaczy UI (Unit Injector) z zastosowaniem adaptera uchwytu Dalsze informacje od strony 52 3

4 Przegląd urządzeń: EPS Zestawy dodatkowe wyposażenia do pomp konwencjonalnych Zestaw do pomp A Zestaw do pomp M-MW Zestaw do pomp P Zestaw do pomp VE Zestaw do pomp HR CP CP Wyposażenie uzupełniające Zestaw podstawowy do pomp rzędowych VPM Podstawowe stanowisko probiercze do badania wszystkich typów pomp wtryskowych EPS 815 (w powiązaniu z KMA 802) Oznaczenie EPS x KMA

5 Nowość Nowość Nowość CP CP CB CB Pompy CP Delphi/Denso/ Siemens/ Continental CRIN CRI Delphi / Denso CRI Piezo Bosch/Denso/ Siemens/ Continental CRI 846 H CRI / CRIN 848 H CRS 845 H CAM

6 EPS 815 EPS 815 to odpowiednie urządzenie do testowania osprzętu Diesla zarówno dziś, jak i w przyszłości EPS 815 uniwersalne stanowisko probiercze do sprawdzania pomp wtryskowych, z napędem o mocy 15 kw zgodny z normami ISO u Stanowisko, przystosowane fabrycznie do modernizowania w przyszłości, pozwala specjalistom od silników wysokoprężnych na badanie osprzętu najnowszej generacji, zarówno produkcji Bosch, jak i innych firm. Jest to zapewnione dzięki możliwości uzupełniania stanowiska EPS 815 o następujące przystawki: - MGT / KMA - VPM 844/CRS 845 H/CRI 846 H/CAM 847 /CRI / CRIN 848 H - CP1 / 2 / 3 / 4 / CB18 / CB28 / CRI/ CRIN - oraz do badania podzespołów systemów Diesla innych producentów u Badania odbywają się z zachowaniem specyfikacji producentów samochodów oraz z dotrzymaniem prawnych wymagań dotyczących czystości spalin. Stałe modernizowanie dostępnego w opcji wyposażenia stanowiska pozwoli także w przyszłości na wykonywanie badań najnowszych układów wtryskowych Diesla. u Regulacja położenia urządzenia pomiarowego KMA w trzech wymiarach pozwala na skrócenie czasu przezbrojenia i zabezpiecza przewody wtryskowe przed wielokrotnym wyginaniem, przez co ich trwałość jest wydłużona szczególnie istotne w przypadku pomp rzędowych. Korzystne dla środowiska i komfortu obsługi u ograniczenie powstającej mgły olejowej i oparów Nadzwyczajnie równomierna praca oraz stabilizacja prędkości obrotowej u zapewniają dużą precyzję powtarzalności szczególnie podczas fazy wtrysku: bezpośredni napęd, duża masa zamachowa, regulacja prędkości obrotowej przy szczególnie krótkim czasie regulacji, regulacja pozycji u Bezobsługowy napęd o dużej sprawności u Dokładne wyważenie stołu znacznie ułatwia pracę u W pełni automatyczny przebieg pomiaru 1 przy stosowaniu przystawki KMA 802/822 1 Dotyczy podzespołów układów Bosch VP i CR Zakres dostawy Stół probierczy EPS 815, wielodrogowy zawór przepłukujący do chłodzenia pompy VE podczas testowania, węże do zaworu wielodrogowego i oleju probierczego, klucz nasadowy do wtryskiwacza probierczego, przetyczka przesuwna do koła zamachowego, zestaw wkrętaków, wew. zasilanie 12/24 V, przewody podłączeniowe do elektrozaworów wzbogacania paliwa, start /stop i czujnika temperatury, płyty izolacyjne do ustawienia stołu probierczego, zestaw sprzęgieł zgodnych z ISO z pokrywami ochronnymi, zestaw drobnych elementów (złączki, wydrążone śruby, uszczelki etc.), dokumentacja techniczna 2 max dopuszczalna asymetria (L:L lub L:N) < 20 V EPS V; ± 10 % 2 ; 50 / 60 Hz (wersja europejska) EPS / 220 / 230 / 240 V; ± 10 % 2 ; 50 / 60 Hz EPS / 460 / 480 / 500 V; ± 10 % 2 ; 50 / 60 Hz Wyposażenie dodatkowe Zasilanie olejem smarującym, wymagane dla CP2/ CP3.4; CAM UI/UP 6

7 MGT 812/824 MGT menzurkowy system pomiarowy do konwencjonalnych pomp wtryskowych max do 12 sekcji W przypadku mechanicznego systemu pomiaru dawek MGT 824 można przyspieszyć pomiar stosując 2 x 12 menzurek (44 ml i 260 ml). Dzięki możliwości przechylania i przesuwania poprzecznego wspornika menzurek, stanowisko nadaje się do wykonywania wszelkich badań. Dla większych pomp wtryskowych istnieje ponadto ewentualność wymiany na wspornik z 12 pojemniejszymi menzurkami 155 ml i 600 ml (wyposażenie dodatkowe). Po każdym pomiarze następuje odczytanie wszystkich wartości z menzurek i wpisanie do protokołu. Odczyt wartości pomiarowych z każdej menzurki Zakres dostawy MGT 812/824 Wspornik menzurek z menzurkami Panel obsługowy (licznik suwów i obrotów) Dodatkowo dla MGT 824: przesuw poprzeczny MGT MGT Wyposażenie dodatkowe Oświetlenie menzurek dla MGT 824 (50 Hz) Oświetlenie menzurek dla MGT 824 (60 Hz) Zestaw rozszerzający podwajający ilość menzurek, tylko dla MGT 824 z 12 na 24 menzurki 44/260 ml Doposażenie wspornika menzurek, tylko dla MGT 824 z 12 menzurkami 155 ml i 12 menzurkami 600 ml 7

8 KMA 802/822 KMA - elektroniczny system ciągłego pomiaru dawki dla pomp wtryskowych Komputerowo sterowany elektroniczny system pomiarowy do konwencjonalnych i nowej generacji układów wtryskowych silników wysokoprężnych. Pomiar elektroniczny jest wymagany dla najnowszych układów wtryskowych. Zapewnia on dużą dokładność oraz powtarzalność wartości pomiarowych. Przyjazny dla użytkownika u Krótkie czasy ustawiania kroków dzięki prezentowaniu pomiaru na monitorze u Wyniki prezentowane są w formie kolorowych słupków z sygnalizacją przekroczenia zakresu tolerancji u Za pomocą oprogramowania stołu EPS 945 można samodzielnie zdefiniować przebiegi pomiarowe w oparciu o wszystkie istotne konfiguracje i procedury u Automatyczny cykl badania: dane fabryczne mogą być importowane bezpośrednio z płyty CD TestData oraz z wartości kontrolnych Diesel zawartych w programie ESI[tronic] - płyta W Zakres dostawy KMA 802/822 Przyrząd do ciągłego pomiaru dawki, monitor 19" TFT do zamontowania na stole probierczym (KMA 802) lub na wózku do ustawienia obok stołu probierczego (KMA 822) Elektroniczny pomiar wartości KMA KMA Wyposażenie dodatkowe Komputer¹ bez klawiatury, z software CR i VP Klawiatura (na dany kraj) xx Drukarka protokołów PDR 375 z przewodem USB 1 Razem z systemem operacyjnym 2 Zapoznać się z ofertą na stanowisko 8

9 EPS Zestawy specjalne Nowość Nowość CP1 / CP CP CB CP Delphi / Denso / Siemens/ Continental CRIN CRI Delphi / Denso CRI Piezo Bosch/Denso/ Siemens/ Continental Wyposażenie uzupełniające CRI 846 H CRI / CRIN 848 H Podstawowe stanowisko probiercze do badania pomp wtryskowych EPS 708 (zawiera szynę do 2500 bar) xx 9

10 Stół probierczy EPS 708: Do pomp i wtryskiwaczy CR Stół probierczy EPS 708 do najnowszych układów wtryskowych Common-Rail EPS 708: nowoczesne stanowisko o dużej wydajności Ciśnienia wtrysku, z jakimi pracują nowoczesne układy wtryskowe Common-Rail, stale rosły w ostatnich latach. Ciśnienie na poziomie 2000 bar jest dzisiaj już normą, a tendencja jest nadal wzrostowa. Dlatego nowy stół probierczy EPS 708 firmy Bosch, stworzony specjalnie do pomp wysokiego ciśnienia i wtryskiwaczy Common- Rail, pozwala na badanie z ciśnieniami do 2200 bar. Jego nowej konstrukcji zasobnik (rail) jest przystosowany do ciśnień 2500 bar, co gwarantuje jego przystosowanie także dla przyszłych rozwiązań w technice Diesla. Precyzja i komfort: u Elektroniczny pomiar dawkowania do ekonomicznego badania komponentów układu Common-Rail u Elektroniczna regulacja dopływu dla pompy oraz dla zasilania olejem smarowym u Łatwy montaż pompy bez odsuwania osłony sprzęgła Przyjazność środowisku: u Zintegrowany układ chłodzenia redukuje zużycie wody w warsztacie (chłodzenie wodą dostępne w opcji) Bezpieczeństwo: u Po otwarciu pokrywy następuje natychmiastowe zatrzymanie silnika u Pokrywa chroni obsługującego przed uderzenieniem przypadkowo obluzowanymi częściami lub paliwem pod ciśnieniem w wyniku uszkodzenia przewodu Wydajność: u Elektroniczna kontrola i wyświetlanie terminów przeglądów okresowych (np. wymiany oleju probierczego) u System samodiagnozy pokazuje niezbędną wymianę filtra Zakres dostawy: Stół, monitor, mysz, komputer, przewód zasilacza, węże hydrauliczne, pakiet oprogramowania, pokrywa ochronna, zasobnik ciśnienia bar EPS V; ± 10 %; 50 / 60 Hz z układem chłodzenia (wersja europejska) EPS /220/230/240 V; ± 10 %; 50 / 60 Hz z układem chłodzenia EPS V; ± 10 %; 50 / 60 Hz bez układu chłodzenia (wersja europejska) EPS / 220 / 230 / 240 V; ± 10 %; 50 / 60 Hz bez układu chłodzenia Wyposażenie dodatkowe Zestaw dodatkowy: smarowanie olejem

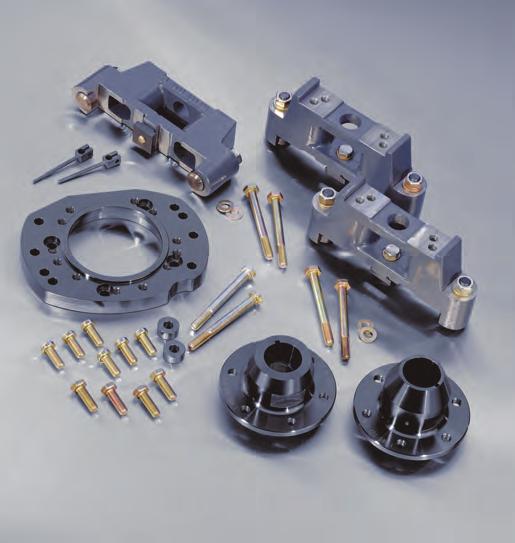

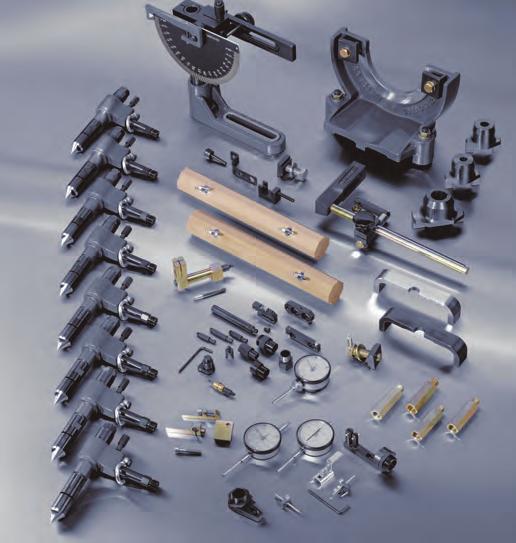

11 Pompy mechaniczne: zestaw podstawowy dla pomp H/R/A/M-MW/P/VE Dokonaliśmy ponownej klasyfikacji konwencjonalnego oprzyrządowania do badania osprzętu silników wysokoprężnych. Dzięki usystematyzowanej strukturze zestawów, odniesionych do rodzajów pomp, udało się znacznie zredukować dublowanie się elementów. Nabywa się tylko to, co jest faktycznie potrzebne, oszczędzając przy tym na kosztach. Bazą konwencjonalnego oprzyrządowania jest zestaw podstawowy. W zestawie tym znajdują się wszystkie części, które także są wykorzystywane podczas montażu pomp na stanowisku. Wyposażenie do stołu probierczego EPS 815 Zestaw podstawowy Zakres dostawy Wtryskiwacz probierczy Wspornik pomiarowy do 11 mm mechanizmu ciężarkowego regulatora Wspornik pomiarowy do 13 mm mechanizmu ciężarkowego regulatora Uchwyt dystansowy przewodu wtryskowego probierczego Sprzęgło kłowe, stożek Ø 17 mm Sprzęgło kłowe, stożek Ø 20 mm Sprzęgło kłowe, stożek Ø 25 mm Zestaw przyrządów do pomiaru ustawienia listwy Zestaw przyrządów do pomiaru ustawienia listwy w przypadku LDA po stronie napędu Czujnik zegarowy Podstawa mocująca kątowa Uchwyt czujnika zegarowego (statyw) dla Czujnik zegarowy z podziałką 0,1 mm i zakresem 30 mm Urządzenie do pomiaru ustawienia listwy Kątomierz do ustawienia pozycji dźwigni gazu podczas regulacji regulatora odśrodkowego Zestaw akcesoriów do pomiaru ustawienia listwy i skoku wstępnego tłoczka Stopka magnetyczna Króciec przyłączeniowy M14 x 1, Króciec przyłączeniowy M12 x 1,

12 Pompy mechaniczne: Zestaw do pomp H/R Nowość Stary nie dostępny Nowy sterownik EDC Dodatkowe urządzenie, niezbędne do przeprowadzania testów elektronicznie sterowanych pomp rzędowych Bosch typu: PE (S) X P, PE (S) X H, PE (S) X R, PE (S) X M. Wyposażenie do stołu probierczego EPS Zestaw do pomp H/R Zakres dostawy Zestaw do mocowania Podpora do mocowania Sprzęgło napędowe Sprzęgło napędowe Kołek pomiarowy, pompa H Kołek pomiarowy, pompa H Narzędzia serwisowe Dla warsztatów specjalizujących się w naprawach Diesli firma Bosch ma obszerną ofertę wysokiej jakości, niezawodnych narzędzi do serwisowania pojazdów. Zestaw narzędzi, wraz z tablicą na narzędzia Zakres dostawy Tablica na narzędzia pusta Ściągacz do łożyska baryłkowego Uchwyt mocujący kątowy dla popychacza rolkow Adapter dla łożyska wałka krzywkowego Trzpień do wyciskania łożyska wałeczkowego Urządzenie do napędu/mocowania wanny Kołnierz połączeniowy dla zasilania stołu olejem probierczym Narzędzie do wciskania łożyska wałeczkowego Narzędzie do wciskania łożyska wałeczkowego Trzpień do łożyska wałeczkowego Wyposażenie dodatkowe Sterownik do wysterowania i pomiarów regulatora elektrycznego pomp RP EDC Główny przewód połączeniowy sterownika z regulatorem EDC Przewód adaptacyjny systemu z regulatorem typu RE24, RE30 Przewód adaptacyjny systemu z regulatorem typu RE30 Przewód adaptacyjny z regulatorem typu RE Przewód SCANIA, P - RE 30, H RE Przewód RE 24/30 MACK, Cummins.KDEP - P 400/ Przewód RE30 John Deere (nowy) Przewód RE22 mercedes osobowy pompa rzędowa EDC typu M (stary typ wtyczki - okrągła) Przewód RE22 mercedes osobowy pompa rzę dowa EDC typu M (nowy typ wtyczki - prostokątna) Obrotowe imadło do mocowania pompy podczas procesu naprawczego Uchwyt popychacza rolkowego Przyrząd do montażu zespołu sekcji z zaworkiem Uchwyt zaciskowy dla mocowania kołnierzowego Elementy mocujące Klucz nasadowy do króćca zaworu tłoczącego Klucz oczkowy Klucz nasadowy dla sprężyny dodatkowej Ściągacz do demontażu bocznego broku (kapsla) Tuleja redukcyjna do bocznego broku (kapsla) Klucz dla tulei regulacyjnej Przyrząd do blokowania ciężarków mechanizmu odśrodkowego regulatora Przyrząd montażowy popychacza rolkowego Narzędzie do wciskania łożyska wałeczkowego na wałek krzywkowy i łożyska do obudowy pompy

13 Pompy mechaniczne Zestaw do pomp H / R / P / M Zestaw do naprawiania, sprawdzania i regulacji mechanizmów nastawczych elektronicznych regulatorów pomp wtryskowych rzędowych typu H, R, P i M Narzędzia serwisowe Zestaw narzędzi, wraz z tablicą na narzędzia Zakres dostawy Tablica na narzędzia pusta Przyrząd ustawczy czujnika obrotów w pompach EDC typu P Przyrząd kontrolny czujnika RWG w pompach EDC typu P Przyrząd kontrolny czujnika RWG w pompach EDC typu M Trzpienie prowadzące pokrywy regulatora Urządzenie mocujące Urządzenie do ustawienia skoku wstępnego, początku tłoczenia, pierścienia zwarciowego czujnika listwy w pompach typu H Tuleja do montażu pierścienia uszczelniającego w łożysku wałka skoku wstępnego Przyrząd demontażowy dla śruby klinowej Klucz montażowy dla gwintowanej tulei mocującej łożysko wałka skoku wstępnego Przyrząd pomiarowy do ustawienia pozycji zwory elektromagnesu skoku wstępnego Przyrząd ustawczy czujnika obrotów w pompach EDC nastawnik RE31 Przyrząd kontrolny czujnika RWG w pompach EDC typu M Płyta mocująca Pokrywa dla elektromagnesu skoku wstępnego Ściągacz do koła impulsowego Wyposażenie dodatkowe Klucz do przytrzymywania wałka krzywkowego Przyrząd montażowy do popychacza Tuleja montażowa pierścienia uszczelniającego Pierścień oporowy obudowy pompy Trzpień ustalający tłoczka pompy Zestaw narzędzi do zaślepek (kapsli) dolnych Szczypce do tłoczka pompy Płyta podporowa do łożyska wałka krzywkowego Trzpień do wbijania kapsli w otwór mocujący (popychacz) Przyrząd do mocowania czujnika obrotów RE24, RE30 Napinacz sprężyny odciągającej listwę regulacyjną Ściągacz do sekcji tłoczącej Uchwyt popychacza Klucz nasadowy do oprawy popychacza Trzpień centrujący do popychacza Tuleja prowadząca łożyska wałeczkowego Przyrząd do wciskania łożyska wałeczkowego Ściągacz pokrywy łożyska Tuleja montażowa o-ringu w króćcu zaworu tłocz Miernik ciśnienia Narzędzie do mocowania kołnierza napędowego Kołek ustalający kołnierza napędowego Pierścień adaptacyjny sprzęgła napędowego Przyrząd do pomiaru luzu osiowego Zawór suwakowy do pomiaru ciśnienia paliwa

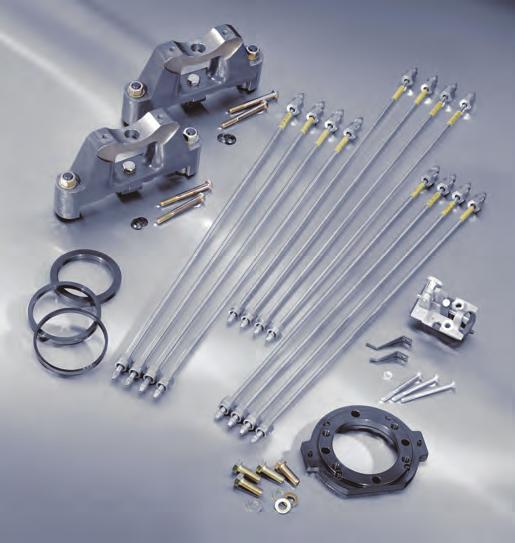

14 Pompy mechaniczne Narzędzia serwisowe do pomp H / R / P Zestaw do naprawy pomp wtryskowych rzędowych typu H, P i R Narzędzia serwisowe Zestaw narzędzi, wraz z tablicą na narzędzia Zakres dostawy Tablica na narzędzia pusta Ściągacz łożyska baryłkowego Wspornik kątowy popychacza Adapter do łożyska wałka krzywkowego Trzpień do wyciskania łożyska wałeczkowego Przyrząd mocujący pompy z płaskim dnem Kołnierz do podłączenia zasilania stołu olejem probierczym Trzpień do wciskania łożyska wałeczkowego Trzpień do wciskania łożyska wałeczkowego Trzpień do łożyska wałeczkowego Wyposażenie dodatkowe Urządzenie do wysterowania i pomiarów regulatora elektrycznego Przewód podłączeniowy regulatora do urządzenia sterującego Przewód adaptacyjny systemu z RE24, RE Przyrząd montażowy popychacza rolkowego Obrotowe imadło do mocowania pompy podczas procesu naprawczego Uchwyt popychacza rolkowego Przyrząd do montażu zespołu sekcji z zaworkiem Uchwyt zaciskowy dla mocowania kołnierzowego Elementy mocujące Klucz nasadowy do króćca zaworu tłoczącego Klucz oczkowy Klucz nasadowy dla sprężyny dodatkowej Ściągacz do demontażu bocznego broku (kapsla) zaślepiającego otwór na podwieszaki popychaczy Tuleja redukcyjna do bocznego broku (kapsla) Klucz dla tulei regulacyjnej Przyrząd do blokowania ciężarków mechanizmu odśrodkowego regulatora Przyrząd montażowy popychacza rolkowego Tuleja montażowa łożysk wałeczkowych Płytki dystansowe pod sekcje tłoczące elementów Narzędzie do wtłaczania

15 Pompy mechaniczne: Zestaw do pomp A Zestaw wyposażenia dodatkowego do badania pomp typu A firmy Bosch. Wyposażenie do stołu probierczego EPS 815 Zestaw wyposażenia do pomp A Zakres dostawy Podpora do mocowania o promieniu 45 mm Kołnierz mocujący Ø 92 mm i 68 mm Pierścień redukcyjny Ø 72 mm Pierścień redukcyjny Ø 80 mm Pierścień redukcyjny Ø 85 mm Przyrząd do pomiaru skoku wstępnego Probierczy przewód wtryskowy

16 Pompy mechaniczne: Narzędzia serwisowe do pomp A Zestaw narzędzi do naprawy rzędowych pomp wtryskowych typu PE(S)..A..D / S 1 000, -/S 2 000, -/3 000 bez regulatora, ogranicznika pełnego obciążenia zależnego od ciśnienia doładowania (LDA) i przestawiacza wtrysku Zestaw narzędzi do naprawy rzędowych pomp wtryskowych typu PE(S)..A..D/S 1 000, -/S 2 000, -/3 000 bez regulatora, ogranicznika pełnego obciążenia zależnego od ciśnienia doładowania (LDA) i przestawiacza wtrysku Narzędzia serwisowe Narzędzia do pomp A (I) Tablica z narzędziami kompletna Zakres dostawy Tablica na narzędzia pusta Tuleja montażowa pierścienia uszczelniającego Tuleja montażowa pierścienia uszczelniającego Przyrząd do pomiaru luzu osiowego wałka krzywkowego Listwa pomiarowa wałka krzywkowego Klucz do unieruchamiania wałka krzywkowego Uchwyt popychacza rolkowego Szczypce do tłoczka pompy Ściągacz mechanizmu ciężarkowego Uchwyt popychacza rolkowego Frez ręczny do gniazda sekcji w korpusie (11/14 mm) Frez ręczny do gniazda sekcji w korpusie (14/18 mm) Rozwiertak do tulejek listwy regulacyjnej Zestaw kluczy monterskich Trzpień do kapsli dolnych Przyrząd do pomiaru luzu osiowego Narzędzia do pomp A (II) Tablica z narzędziami kompletna Zakres dostawy Tablica na narzędzia pusta Ściągacz do unoszenia zaworu tłoczącego Przyrząd śrubowy dla tulei zderzaka listwy Ściągacz do unoszenia zaworu tłoczącego Podwieszak popychacza dla pomp Adapter oprawy czujnika zegarowego Płyta do wyciskania łożysk z wałka krzywkowego Tuleja do nasadzania łożysk wałka krzywkowego Trzpień do montażu kapsli dolnych Frez ręczny do gniazda sekcji w korpusie (12/16 mm) 1 Nie występuje w zakresie dostawy tablicy z narzędziami. Odpowiednie miejsce na ten przyrząd jest przewidziane w tablicy. 16

17 Pompy mechaniczne: Zestaw do pomp M/MW Zestaw wyposażenia dodatkowego do badania pomp M/MW/RW firmy Bosch Wyposażenie do stołu probierczego EPS 815 Zestaw do pomp M-MW Zakres dostawy Kołnierz do mocowania o promieniu 50 mm Podpora pompy Sprzęgło kłowe, stożek Ø 25 mm Przyrząd do pomiaru skoku wstępnego pompy M Przyrząd do pomiaru skoku wstępnego pompy MW Sprzęgło kłowe dla DB typ Kołnierz mocujący dla DB typ Przewód probierczy Zestaw przyłączeniowy Wtryskiwacz probierczy Wtryskiwacz probierczy Zestaw do pomiaru ustawienia listwy pompy M

18 Pompy mechaniczne: Narzędzia serwisowe do pomp M/MW Zestaw narzędzi do naprawy rzędowych pomp wtryskowych typu PE(S)..M.. z i bez czujnika początku tłoczenia (system FBG), bez regulatora, ogranicznika pełnego obciążenia zależnego od ciśnienia atmosferycznego (ADA) i przestawiacza wtrysku Zestaw narzędzi do naprawy rzędowych pomp wtryskowych typu PE(S)..MW.. S1 (skok 8 mm)..s100 (skok 10 mm) oraz..s1 500, bez regulatora, ogranicznika pełnego obciążenia zależnego od ciśnienia doładowania (LDA) i przestawiacza wtrysku Narzędzia serwisowe Narzędzia serwisowe do pomp M 18 Tablica z narzędziami kompletna Zakres dostawy Tablica na narzędzia pusta Frez ręczny do gniazda sekcji w korpusie (12/16 mm) Rozwiertak do tulei listwy Zestaw podwieszaków do popychaczy pomp M Klucz nasadowy do oprawy zaworu tłoczącego Narzędzie do wciskania łożysk wałka krzywkow Zestaw podwieszaków do popychaczy pomp M Narzędzie do wybijania kapsla listwy Klucz nasadowy śruby na zderzaku pełnego obciążenia Przyrząd do pomiaru luzu osiowego wałka krzywkowego Listwa do pomiaru wystawania wałka krzywkowego Klucz do unieruchamiania wałka krzywkowego Szczypce do tłoczków pompy Ściągacz mechanizmu ciężarkowego Uchwyt popychacza Przyrząd nastawczy do dźwigni gazu Narzędzia serwisowe do pomp MW/RW Tablica z narzędziami kompletna Zakres dostawy Tablica na narzędzia pusta Ściągacz mechanizmu ciężarkowego Narzędzia serwisowe do pomp MW/RW Zakres dostawy ciąg dalszy Przejściówka do czujnika zegarowego Podwieszak do popychaczy pomp MW typ Podpórki sekcji tłoczących typ Podpórki sekcji tłoczących typ Tuleja mont. do wałka krzywk. w łożysku igiełkowym Tuleja mont. do wałka krzywk. w łożysku igiełkowym Ściągacz do kapsli Płyta dystansowa między obudową pompy, a elementem tłoczącym Przyrząd do wciskania łożysk igiełkowych Przyrząd do wciskania łożysk kulkowych zwykłych Przyrząd regulacyjny mufy regulatora Klucz nasadowy do nakrętki zabezpieczającej Klucz nasadowy do dod. sprężyny biegu jałowego Podwieszak do popychaczy pomp MW typ Przyrząd pomiarowy do ADA Przyrząd montażowy sprężyny dociskowej Przyrząd do blokowania ciężarków odśrodkowych Ściągacz do zębatki napędowej Trzpień do wciskania pierścieni dystansowych Komplet tulei mont. do pierścienia zabezpiecz Komplet tulei do wciskania pierścienia uszczel Tuleja montażowa do pierścienia uszczel Klucz do unieruchamiania wałka krzywkowego Adapter przejściowy Uchwyt popychacza rolkowego Nie występuje w zakresie dostawy tablicy z narzędziami. Odpowiednie miejsce na ten przyrząd jest przewidziane w tablicy.

19 Pompy mechaniczne: Zestaw do pomp P Zestaw narzędzi do pomp P (I) Zestaw narzędzi do pomp P (II) Zestaw narzędzi do pomp P (III) Zestaw narzędzi do pomp P (IV) Wyposażenie do stołu probierczego EPS 815 Narzędzia serwisowe do pomp P Zakres dostawy Kołnierz mocujący Ø 95 mm Kołnierz mocujący Ø 107 mm Podpora do mocowania o promieniu 56 mm Podpora do mocowania pompy Podpora do mocowania pompy Sprzęgło kłowe, stożek Ø 25 mm Sprzęgło kłowe, stożek Ø 30 mm Sprzęgło kłowe, stożek Ø 30 mm Sprzęgło kłowe, stożek Ø 35 mm Przyrząd do pomiaru skoku wstępnego Króciec przyłączeniowy Króciec przyłączeniowy Probierczy przewód wtryskowy Probierczy przewód wtryskowy Wtryskiwacz probierczy Nakrętka z kołnierzem do przyrządu Sprzęgło napędowe bezluzowe Sprzęgło napędowe bezluzowe Pierścień ochronny Zestaw uzupełniający kołnierza mocującego Narzędzia serwisowe Narzędzia serwisowe do pomp P (I) Tablica z narzędziami częściowo kompletna Zakres dostawy Tablica na narzędzia pusta Tuleja montażowa pierścienia uszczelniającego Tuleja montażowa pierścienia uszczelniającego Przyrząd do pomiaru luzu osiowego wałka krzywkowego Klucz do unieruchamiania wałka krzywkowego za kły sprzęgła Tuleja montażowa pierścienia uszczelniającego Listwa pomiar. wystawania wałka krzywkowego Przyrząd do montażu zespołu sekcji z zaworkiem Ściągacz Klucz nasadowy dla tulejek gwintowanych Listwa pomiarowa wystawania wałka krzywkowego Klucz nasadowy do oprawy zaworu tłoczącego Klucz oczkowy Podwieszaki popychaczy rolkowych stary typ Przyrząd montażowy pierścienia zabezpieczającego Klucz nasadowy nakrętki mocującej listwę regulacyjną Ściągacz zespołu sekcji tłoczących Tuleja montażowa Nie występuje w zakresie dostawy tablicy z narzędziami. Odpowiednie miejsce na ten przyrząd jest przewidziane w tablicy. 19

20 Pompy mechaniczne: Zestaw do pomp P Narzędzia serwisowe Narzędzia serwisowe do pomp P (II) Narzędzia serwisowe do pomp P (III) Tablica z narzędziami częściowo kompletna Zakres dostawy Tablica z narzędziami częściowo kompletna Zakres dostawy Tablica na narzędzia pusta Ściągacz do piasty sprzęgła Elementy do mocowania Listwa pomiarowa wystawania wałka krzywkowego Trzpień do kapsli dolnych Przejściówka do czujnika zegarowego Klucz do tulei regulacyjnej Trzpień Ø 5,8mm przytrzymujący tłoczek Trzpień Ø 8,5mm przytrzymujący tłoczek Płyta do wyciskania łożysk wałka krzywkowego Tuleja do nasadzania łożysk wałka krzywkowego Tablica na narzędzia pusta Tuleja oporowa do demontażu bocznych kapsli Tuleja montażowa łożysk wałeczkowych Płytki dystansowe pod sekcje tłoczące elementów Przyrząd do wciskania łożysk wałeczkowych Narzędzie do wciskania łożysk wałeczkowych wałka krzywkowego i łożysk obudowy pompy Podwieszak do popychaczy rolkowych - nowy typ Uchwyt popychacza rolkowego Ściągacz do demontażu bocznego broku (kapsla) Klucz do unieruchamiania wałka krzywkowego Ściągacz do kołnierza napędowego Tuleja montażowa pierścienia uszczelniającego Pierścień oporowy do obudowy pompy Ściągacz łożyska baryłkowego Kołki ustalające tłoczki pompy Szczypce do tłoczka pompy Trzpień do wbijania broków Narzędzia serwisowe do pomp P (IV) Tablica z narzędziami kompletna Zakres dostawy Tablica na narzędzia pusta Przyrząd montażowy do popychaczy rolkowych Trzpień montażowy do kapsli dolnych Pierścień kompensacyjny Trzpień do wałka krzywkowego Tuleja do montażu pierścienia osadczego Tuleja do wałka krzywkowego Trzpień do wyciskania zewnętrznego pierścienia łożyska Podwieszak popychacza rolkowego Klucz nasadowy do obsługi podwieszaka Trzpień centrujący pierścienia zabezpieczają cego rolkę popychacza Tuleja prowadząca wałka krzywkowego Przyrząd do wciskania łożyska wałeczkowego Zestaw narzędzi do montażu uszczelnienia elementu Ściągacz do demontażu pierścienia z sekcji Ściągacz pokrywy łożyska Tuleja do montażu o-ringu w oprawie zaworu tłoczącego Mechaniczne regulatory pomp A, M, MW, P i R Narzędzia serwisowe do regulatorów RQ, RQV, RSV i LDA Tablica z narzędziami kompletna Nie występuje w zakresie dostawy tablicy z narzędziami. Odpowiednie miejsce na ten przyrząd jest przewidziane w tablicy. 20

21 Pompy mechaniczne: Zestaw do pomp VE Zestaw wyposażenia dodatkowego do badania pomp VE firmy Bosch. Wyposażenie do stołu probierczego EPS 815 Zestaw dodatkowy do pomp VE Zakres dostawy Kołnierz mocujący Ø 50 mm Urządzenie do sprawdzania przestawiacza wtrysku EP/VA..C Urządzenie do sprawdzania przestawiacza wtrysku EP/VE Przyrząd do pomiaru skoku wstępnego Podpora mocująca pod wtryskiwacze probiercze Probierczy przewód wtryskowy Probierczy przewód wtryskowy Probierczy przewód wtryskowy Wtryskiwacz probierczy Wtryskiwacz probierczy Wtryskiwacz probierczy Wtryskiwacz probierczy Śruba drążona Śruba drążona Zawór przepłukujący

22 Przyrząd do pomp EDC-VE Przyrząd kontrolny EDC-VE: EPS 865 Zastosowanie tego urządzenia pozwala rozszerzyć funkcjonalność stołu probierczego EPS 815 Przyrząd kontrolny EDC-VE: EPS 865 Przyrząd kontrolny EPS 865 pozwala badać na stole probierczym elektronicznie sterowane rozdzielaczowe pompy wtryskowe (EDC-VE). W połączeniu z przyrządem stabilizującym EPS 910 istnieje możliwość sprawdzania pomp EDC-VE z czujnikiem HDK. Przyrząd kontrolny EPS 865 EDC-VE Wyposażenie dodatkowe Przyrząd przetwarzający sygnał EPS HDK do EPS 865 Alfa,Iveco,Fiat, pompy VE L450, 480, Alfa,Iveco,Fiat pompy VE L585, R635, Nissan L-736, VM-Motori VE R715, 718, Volvo Penta VE L719, 749 Audi 100, 80 pompy VE L400, VE R440, , AUDI VE L323 Audi pompy VE L460, 460-1,-2 oraz Audi pompy VE R530, Wyposażenie dodatkowe Audi A4, A6 pompy VE R510, VW / Volvo pompy VE R510, R590, R600, R638, /pompy R640, R650 oraz VE L550, L649 BMW 524td pompy VE R BMW 3 pompa VE R260-1, 300-1, BMW 5 pompa VE R515 HDK, Opel Omega pompy VE R575 HDK BMW 318tds pompy VE R576 HDK Chrysler, VM-Motori pompy VE L694, -1, 707, L798 Citroën CX td, Peugoet 505 td pompy VE R PSA VE R Ford pompy VE L Mercedes pompy VE R595, 641, 642, R Rover, Landrover VE R500,- 1, VE L580,-1, VW/Audi VE R510-1, 696, 650, 700, R705, 712, 714, 724, 728 Uwaga: Dodatkowo dokupić przewody połączeniowe, specyficzne dla danej marki (zapytaj przedstawiciela handlowego). Przyrząd kontrolny EPS 865 z przyrządem przetwarzającym sygnał EPS 910 służy do badania rozdzielaczowych pomp wtryskowych z czujnikiem HDK 22

23 Pompy mechaniczne: Narzędzia serwisowe do pomp VE Zestaw narzędzi do naprawy pomp wtryskowych rozdzielaczowych regulowanych mechanicznie (VE.F) i regulowanych elektronicznie (VE.E i VE.M) Narzędzia serwisowe Narzędzia serwisowe do pomp VE (I) Tablica z narzędziami kompletna Zakres dostawy Tablica na narzędzia pusta Przyrząd do demontażu tulejki rozprężnej Klucz trójkątny do korka gwintowanego Klucz nasadowy do nakrętki kontrującej ośkę regulat Element regulacyjny do skoku startowego Klucz nasadowy do zaworka reg. ciśn. przetłaczania Klucz nasadowy do śrub z łbem trójkątnym Przyrząd pomiarowy do wymiaru K i KF Przyrząd do zaworu ciśnienia przetłaczania Przyrząd do wciskania tulejki rozprężnej zaworka Klucz do montażu ośki gazu Trzpień do demontażu pierścienia pompki łopatk Osłona montażowa do pierścienia z rolkami Osłona montażowa łopatek pompki łopatkowej Uchwyt mocujący do trzpienia nastawczego membrany Sworzeń centrujący do LDA Ściągacz do tulei łożyska popychacza LDA Tuleja pomiarowa skoku LDA Narzędzie do zaprasowania dźwigni gazu Ściągacz pierścienia uszczelniającego (17 mm) Ściągacz pierścienia uszczelniającego (20 mm) Oprawka czujnika zegarowego do kołnierza centrując Element dystansowy do dźwigni wyłączania Przyrząd do wyciskania i wciskania tulei łożyska z brązu Przyrząd do pomiaru wymiaru MS Oprawka czujnika zegarowego Narzędzia serwisowe do pomp VE (II) Tablica z narzędziami częściowo - kompletna Zakres dostawy Tablica z narzędziami pusta Zestaw przedłużek z magnesem Trzpień do wałka napędowego Płyta do ustawiania położenia przestawiacza wtrysku Tuleja pomiarowa do pomiaru skoku LDA Zderzak kątowy Zestaw do tulei łożysk. wałka napędowego (17 mm) Zestaw do tulei łożysk. wałka napędowego (20 mm) Trzpień do zablokowania piastki napędowej Śruba do ustawienia dźwigni gazu Napinacz sprężyny punktu włączenia Przyrząd nastawczy ośki regulatora Trzpień do wciskania kapsla Wiertło do otworu pod kulkę zamykającą Trzpień do wbijania kapsla Przyrząd do plombowania Tulejka wiertarska do bocznego otworu gwintow Płyta montażowa dla sworzni nastawczych Klucz nasadowy (kształt wewnętrzny trójkątny) Śruba oporowa dla napięcia potencjometru i dawkowania Klucz do unieruchamiania wałka krzywkowego Zaczepy do wyciągania pierścienia uszczelniającego i sprężyny popychacza Tuleja montażowa pierścienia uszczelniającego Nie występuje w zakresie dostawy tablicy z narzędziami. Odpowiednie miejsce na ten przyrząd jest przewidziane w tablicy. 23

24 Zestaw do pomp VP29 (VE.M), VP30 (VE.M) i VP44 (VR.M) Zestaw testowy VPM 844 Do badania i programowania sterowanych zaworem elektromagnetycznym pomp rozdzielaczowych Bosch. Podstawowym wyposażeniem do badania osprzętu Bosch jest stół probierczy EPS 815 z przystawką KMA. Uzupełnienie wyposażenia o zestaw testowy VPM 844 daje możliwość badania pomp wtryskowych według danych testowych producenta. Automatyczne programowanie za pomocą VPM 844 u Zautomatyzowany cykl badania u Wszystkie regulacje odbywają się poprzez programowanie sterownika u Dokładne napięcie zasilające dzięki precyzyjnemu stabilizatorowi napięcia u Kalibrowanie i programowanie za pomocą komputera ze specjalistycznym oprogramowaniem sterownika pompy Wyposażenie do stołu probierczego EPS 815 Zestaw testowy VPM 844 Do badania pomp VP29 (VE.M), VP30 (VE.M) i VP44 (VR.M) Zakres dostawy VPM 844 Specjalne przewody podłączeniowe i połączeniowe, czujniki piezoelektryczne, różne kołnierze mocujące, główny moduł sterujący, czujniki prędkości obrotowej, precyzyjny stabilizator napięcia, zestaw drobnych części mocujących Zestaw testowy VPM 844 do badania sterowanych elektrozaworem pomp rozdzielaczowych 29/30/ Uwaga: dopuszczalna temperatura płynu chłodzącego płyn probierczy podczas badania pomp VP 29/30/44 wynosi max 17 C. W celu zapewnienia właściwej temperatury konieczne przygotowanie ujęcia i spustu wody do chłodzenia Wyposażenie dodatkowe Komputer WIN 7 altimate 64 bit Celeron 2,2 GHz, oprogramowanie VP 44 wielojęzyczne, dostarczany bez klawiatury Wskazówka: Jeśli na stanowisku zainstalowany jest PC WIN to zamawiać tylko zestaw dodatkowy VP-M przystosowujący komputer do testowania VP Zestaw dodatkowy VP-M do przezbrojenia CR (PC) na VP 44 (PC) obejmujący kartę wtykową CAN , kartę wtykową SVTW , moduł komunikacyjny ISO Zestaw do adaptacji trafo V dla EPS 815, wymagany do daty produkcji 07/2005 (wersja europejska) Zestaw do adaptacji trafo V dla EPS 815, wymagany do daty produkcji 07/ Probierczy przewód wtryskowy L= 350 mm (Ford/Rover VP 29/30) Probierczy przewód wtryskowy L= 450 mm (Audi/BMW/Ford/Nissan/Opel VP 44) Probierczy przewód wtryskowy L= 845 mm (Cummins/John Deere/MAN/Nissan/VM Motori/Volvo VP 44) Probierczy przewód wtryskowy L= 450 mm (Opel VP 29/SISU, Perkins VP 30) Przewód adaptacyjny PSG2 (sterownik pompy typ 2 tylko VP 44) Wtryskiwacz probierczy typ IX samochody osobowe/ciężarowe (d= 0,5) 6 szt. zalecane Wtryskiwacz probierczy typ X samochody osobowe (d= 0,4) 6 szt. zalecane (tylko VP 44) Wtryskiwacz probierczy typ X samochody ciężarowe (d= 0,5) 6 szt. zalecane (tylko VP 44) Wtryskiwacz probierczy typ X samochody ciężarowe (d= 0,55) 6 szt. zalecane Mocowanie zaciskowe Audi, 2 szt. wymagane (tylko VP 44) Wymiennik ciepła nowy typ do VP i (CR-2500 bar) Zestaw modyfikacyjny dla starego wymiennika ciepła (1800 bar) dla klientów, którzy stosują nowy zestaw testowy CRS 845 H (2500 bar) Zestaw uchwytów przewodów wtryskowych Dane fabryczne na CD TestData dla wtryskiwaczy CR (samochody osobowe/ciężarowe) i pomp CR/VP-M. Subskrypcja aktualizacji poprzez ESI[tronic] Service Line Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe)

25 Narzędzia serwisowe do pomp VP29 (VE.M), VP30 (VE.M) i VP44 (VR.M) Zestaw narzędzi do naprawy elektronicznie regulowanych pomp wtryskowych VP29 (VE.M), VP30 (VE.M) i VP44 (VR.M) Narzędzia serwisowe Narzędzia serwisowe do pomp VP29 (VE.M), VP30 (VE.M) i VP44 (VR.M) Tablica z narzędziami kompletna Zakres dostawy Tablica na narzędzia pusta Wybijak do wyciągania głowicy z korpusu Przyrząd montażowy do pierścienia zabezpieczającego na głowicy Trzpień montażowy do pompy łopatkowej Stempel montażowy pierścienia uszczelniającego kołnierza Stempel montażowy pierścienia uszczelniającego kołnierza Przyrząd do pomiaru siły wciskania Ściągacz pierścienia uszczelniającego Stempel montażowy Tuleja podporowa do metalowego pierścienia uszczelniającego w pompach VP Klucz nasadowy do zaworu przelewowego Tuleja blokująca do wałka napędowego Trzpień do ustawienia tarczki sprzęgłowej Ściągacz do folii ścieżki czujnika kąta Przyrząd montażowy do uszczelnienia głowicy pompy Przyrząd montażowy do tłoczka przestawiacza wtrysku Płyta dociskowa zabezpieczająca folię czujnika kąta Klucz do nakrętki zaworu dawkującego VP Trzpienie do demontażu/montażu pierścienia krzywkowego Ściągacz do łożyska wałka pompy Przyrząd do wyciśnięcia membrany Przyrząd do ustawiania pozycji wałka napędowego Przyrząd pomiarowy do pomiaru początku tłoczenia w pompach VP Przyrząd pomiarowy do wyznaczenia wymiaru Delta Phi w pompach VP

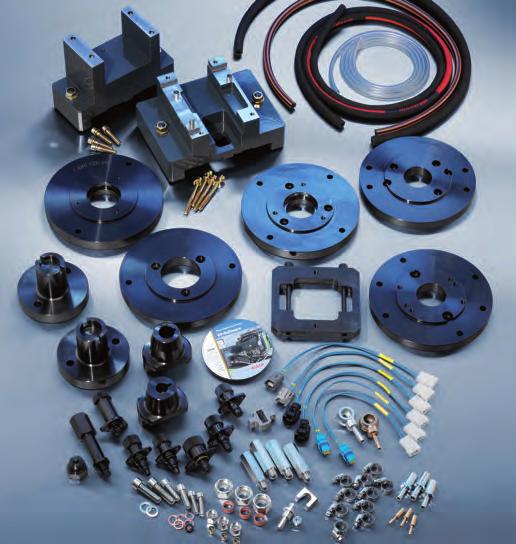

26 System Common-Rail: podstawowy zestaw do komponentów CR (CP/CRI) Wyposażenie do stołu probierczego EPS 815 Przystawka CRS 845 H zawarta już w EPS 708 Przystawka wymagana do badania podzespołów układu wtryskowego Common Rail u Badanie sterowane przez program komputerowy u Regulowanie ciśnienia zasilania i przelewu przez zawór regulacyjny u Adaptacja i mocowanie różnych podzespołów za pomocą odpowiednich akcesoriów u Zasobnik wysokiego ciśnienia (Rail), który służy jako akumulator ciśnienia, razem z czujnikiem ciśnienia i regulatorem u Listwa rozdzielająca paliwo z szyny regulacyjnej do kilku sekcji pomiarowych stołu EPS 815 Zestaw doposażający CRS 845H umożliwia testowanie komponentów CR do ciśnień 2500 bar. Do testowania różnych typów pomp konieczne jest stosowanie różnego wyposażenie dodatkowego. Zakres dostawy CRS 845 H Klatka ochronna, jednostka sterująca, szyna regulacyjna wysokiego ciśnienia 2500 bar, różne przewody adaptacyjne i połączeniowe, zawór regulacyjny, różne drobne części Przystawka CRS 845 H do podzespołów układu Common Rail Wyposażenie dodatkowe Zestaw modyfikacyjny do podniesienia ciśnienia badania do 1800 bar, dla istniejącego CRS 845 produkowanych do 05/2006 Zestaw modyfikacyjny CRS 845 H, wymagany gdy już istnieje CRS 845 (1800 bar) i ma być zmodernizowany do bar CRS 845 (1 800 bar) => CRS 845 H (2 500 bar) Zestaw do pomp CP1/ CP1H do EPS Zestaw do pomp CP2 do EPS 815 (wymagane zasilanie oleju smarującego) Zestaw do pomp CP (wymagane zasilanie oleju smarującego dla zestawów CP1/CP1H, CP3, do EPS 708, CP3.3 / 3.4) Zestaw do pomp CP4 do EPS Zestaw do pomp CP4 do EPS Zestaw do pomp obcych CP (Delphi / Denso / Siemens) następca zestawów / 162/ Zestaw do pomp CP 3.4 z wałkiem wielorowkowym MAN Zasilanie olejem smarowym, wymagane dla pomp CP2/CPN2/CPN2.2/CP3.4 i/lub CAM Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe oraz akcesoria do stołu. 26

27 System Common-Rail: CRI 1 Bosch oraz zestaw podstawowy do wtryskiwaczy CR 1 Wtryskiwacze elektromagnetyczne Wyposażenie do stołu probierczego EPS 815/EPS 708 Zestaw testowy CRI 846 H Przystosowane do zamocowania sześciu wtryskiwaczy do samochodów osobowych i dwóch do samochodów ciężarowych. Zawiera odpowiednie wyposażenie do badania wtryskiwaczy Common-Rail w samochodach osobowych u Możliwość mocowania od 1 do 6 wtryskiwaczy samochodu osobowego (1. oraz 2. generacji) u Wysoka dokładność pomiarów oraz wąskie tolerancje dawek pozwala specjalistom na wyznaczanie klas w przypadku wtryskiwaczy klasyfikowanych oraz kodów IMA 2 w przypadu wtryskiwaczy wyposażonych w ten system kodowania dawek. Zakres dostawy CRI 846 H Pompa wysokiego ciśnienia CP3, zasobnik paliwa, komory wtryskowe dla CRI, przewód elastyczny HD 250 MPa, elektroniczna jednostka sterująca (przygotowana już pod UI/UP) z uchwytem do mocowania maks. 6 wtryskiwaczy samochodu osobowego, zestaw z kablem podłączeniowym i przewodami probierczymi, płyta CD TestData z aktualnymi wartościami fabrycznymi 2 IMA = wtryskiwacze z indywidualną kompensacją dawek wtrysku (niem. Injektor-Mengen-Abgleich) Przystawka CRI 846 H zawiera zestaw oprzyrządowania do testowania wtryskiwaczy Common Rail samochodów osobowych Wymaga posiadania zestawu do pomp CRS 845 lub CRS 845H. Do badania wtryskiwaczy elektromagnetycznych Bosch do samochodów ciężarowych wymagane jest zainstalowanie specjalnego zestawu dodatkowego. Poza tym istnieją zestawy dodatkowe umożliwiające testowanie wtryskiwaczy piezoelektrycznych oraz wtryskiwaczy obcych producentów (Delphi, Denso). Przed pierwszym uruchomieniem zestawu pomiarowego trzeba skalibrować czujnik ciśnienia w szynie regulacyjnej z zestawu CRS 845 Akcesoria dodatkowe Przyrząd do odchylania szyny rozdzielającej w celu adaptacji wtryskiwaczy Common-Rail, wymagany dla już istniejącego CRI 846 wyprodukowanego przed 06/2006 Od 06/2006 przyrząd do odchylania zasobnika jest w wyposażeniu standardowym CRI 846 Zestaw rozszerzający przystawkę CRI 486 do CRI 846 H, wymagany, gdy już istnieje CRI 846 (1800 bar) i ma być modernizowany na 2500 bar CRI 846 (1 800 bar) => CRI 846 H (2 500 bar). Przewód elastyczny wysokiego ciśnienia 2500 bar 1000 mm Adapter - dostosowanie gwintu i ograniczenie do 1800 bar. Wymagany, gdy jest stosowana kombinacja przystawek CRS 845 (1800 bar) i CRI 846 H (2500 bar) lub CRS 845 H (2500 bar) i CRI 846 (1800 bar) Zestaw do badania CRIN Do wtryskiwaczy Bosch pojazdów ciężarowych. Do mocowania CRIN jest potrzebny 1x zestaw CRIN Do dwóch mocowań CRIN są potrzebne 2x zestawy CRIN oraz 1x przewód adaptacyjny Uchwyt do przelewów wtryskiwaczy CRIN na EPS 708 w połączeniu z CRI 846 H CRI Delphi / Denso do wtryskiwaczy samochodów osobowych CRI Piezo do badania piezowtryskiwaczy Bosch, Siemens i Denso Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) 27

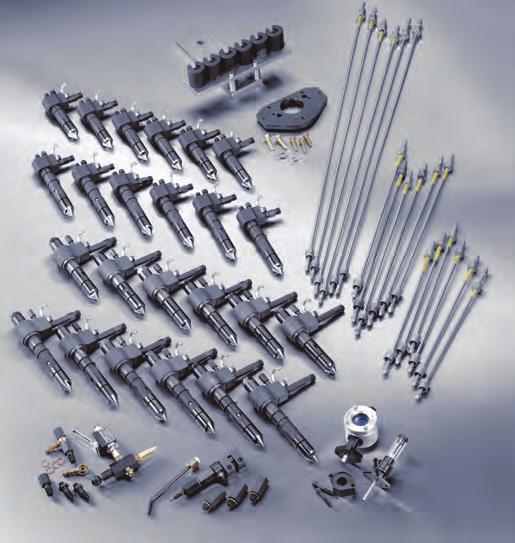

28 System Common-Rail: CRI /CRIN 1 Bosch oraz zestaw podstawowy dla wtryskiwaczy CR 1 Wtryskiwacze elektromagnetyczne Zestaw złączek CRI 2.5 (CRI2-18, 2-20) Wyposażenie do stołu probierczego EPS 815/EPS 708 Zestaw testowy CRI / CRIN 848 H Przystosowane do zamocowania sześciu wtryskiwaczy do samochodów osobowych i czterech do samochodów ciężarowych Stworzona do zamocowania i testowania wszystkich wtryskiwaczy Common-Rail firmy Bosch. Nowy zintegrowany system mocowania umożliwia badanie wtryskiwaczy CRI/CRIN Bosch oraz CRI innych producentów. Testowanie CRIN innych producentów będzie możliwe w przyszłości. Specjalne adaptery oraz mechanizm szybkiego montażu zapewniają szybkie przygotowanie stanowiska do testowania. Przystawka została perfekcyjnie skonstruowana na potrzeby efektywnego badania wtryskiwaczy samochodów osobowych i pojazdów ciężarowych. u CRI/CRIN 848 H: alternatywa dla CRI 846 H u Dla aktualnych użytkowników CRI 846 oraz przyszłych użytkowników CRI 846 H istnieje możliwość rozszerzenia do CRI/CRIN 848 H u Uniwersalność: modułowa koncepcja dla stołów EPS 815 i EPS 708 Zakres dostawy CRI/CRIN 848 H Pompa wysokiego ciśnienia CP3, zasobnik paliwa, uniwersalne komory wtryskowe dla CRI i CRIN, przewód elastyczny HD 250 MPa, elektroniczna jednostka sterująca (przygotowana również pod UI/UP) z uchwytem do mocowania maks. 6 wtryskiwaczy samochodu osobowego i maks. 4 wtryskiwaczy pojazdów ciężarowych, zestaw z kablem podłączeniowym i przewodami probierczymi, płyta CD TestData z aktualnymi wartościami fabrycznymi Przystawka CRI/CRIN 848 H Akcesoria dodatkowe Zestaw złączek do nowych generacji wtryskiwczy CRI 2.5 (CRI 2-18, 2-20) - zdjęcie powyżej Zestaw rozszerzający dla użytkowników CRI 846 na CRI/CRIN 848 H Przewód elastyczny wysokiego ciśnienia bar 1000 mm (dla EPS 815: patrz informacja ofertowa strona 58 - poz. 6) (dla EPS 708: patrz informacja ofertowa strona 62 - poz. 3) Przewód elastyczny wysokiego ciśnienia bar 750 mm, (dla EPS 815: patrz informacja ofertowa strona 58 - poz. 6) (dla EPS 708: patrz informacja ofertowa strona 62 - poz. 3) CRI Delphi / Denso dla wtryskiwaczy samo chodów osobowych CRI Piezo do badania piezowtryskiwaczy von Bosch, Siemens oraz Denso Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) Adaptery i płyty mocujące do CRI / CRIN Bosch oferuje obszerny asortyment adapterów i regulowanych płyt mocujących do badania wtryskiwaczy CRI/ CRIN. Pozwalają one właściwie centrować wtryskiwacze, jak również szybko mocować i badać jednocześnie kilka wtryskiwaczy. Przeznaczenie poszczególnych adapterów i płyt mocujących zostało podane na płycie CD-TestData. 28

29 System Common-Rail: CRIN 1 Bosch (stosowany z CRI 846 H) 1 Wtryskiwacze elektromagnetyczne Stół probierczy EPS 815 / EPS 708 Zestaw dodatkowy CRIN umożliwia badanie wtryskiwaczy pojazdów ciężarowych 1. oraz 2. generacji. Warunkiem stosowania zestawu dodatkowego CRIN jest posiadanie zestawu CRI 846 lub CRI 846 H. Zakres dostawy CRIN 3 uchwyty montażowe z przyłączem wysokiego ciśnienia, nowe zaciski, komora wtryskowa z tuleją adaptacyjną, zestaw przyłączeniowy odpływu z wtryskiwacza, podłączeniowy przewód elektryczny, płyta CD TestData z aktualnymi wartościami fabrycznymi Zestaw dodatkowy CRIN do wtryskiwaczy Bosch pojazdów ciężarowych 1. oraz 2. generacji Zawiera oraz Wskazówka: wymagane CRI 846 lub CRI 846 H. Przy stosowaniu dotychczasowego zestawu CRIN użyć odpowiednich zestawów rozszerzających ( oraz ) Akcesoria dodatkowe Przewód elektryczny do jednoczesnego badania 2 wtryskiwaczy CRIN Przewód elastyczny wysokiego ciśnienia bar 1000 mm Zestawy rozszerzające dla dotychczasowego zestawu CRIN Zestaw rozszerzający: zawiera przedłużony przewód powrotny CRIN z dużą dawką powrotną Zacisk pałąkowy CRIN do pomiaru odpływu z wtryskiwacza na stole EPS 708 w połączeniu z CRI 846 H oraz (patrz zdjęcie górne z prawej strony) Zestaw złączy do wtryskiwaczy nowej generacji Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) 29

30 System Common-Rail: CRI / CRIN 1 Bosch 1 Wtryskiwacze elektromagnetyczne Narzędzia serwisowe CRI / CRIN / UI Poziom 1 urządzenie montażowe Urządzenia do montażu rozpylaczy lub nakrętek mocujących rozpylacz we wtryskiwaczach Common-Rail oraz pompowtryskiwaczach UI. Urządzenie do montażu rozpylaczy lub nakrętek mocujących w CRI/CRIN Zestaw do montażu o-ringów CRI/CRIN Alternatywa Urządzenie do montażu rozpylaczy lub nakrętek mocujących w UI oraz podstawowe urządzenie do montażu CRI/CRIN (konieczny zestaw ) Zestaw akcesoriów do podstawowego urządzenia montażowego CRI/CRIN Poziom 2 walizka CRI/CRIN Walizka zawiera między innymi narzędzia do wymiany pierścienia uszczelniającego wysokiego ciśnienia w CRI. Płyta do zamocowania wtryskiwacza podczas montażu. Wymaga zastosowania kompletu narzędzi Rozszerzenie narzędzi do wtryskiwaczy CRIN poprzez zestaw (uzupełnienie do walizki) Imadło montażowe do zamocowania wtryskiwaczy Walizka CRI/CRIN Wskazówka: wkładki z pianki są już przystosowane do umieszczenia kilku narzędzi z poziomu 1. Zestaw narzędzi do wtryskiwaczy CRIN (przewidziane miejsce w walizce ) Narzędzia do wymontowania i zamontowania CRI / CRIN Urządzenie do obracania wtryskiwacza Przyrząd do wyciągania wtryskiwacza CRI Narzędzie udarowe do wtryskiwacza (CR) Zestaw do czyszczenia gniazda wtryskiwacza w głowicy Sworzeń i zaślepki do zaślepienia komory spalania Ściągacz do wtryskiwacza Uchwyt do wyciągania dla CRI (MB, PSA)

31 System Common-Rail: CRI / CRIN 1 Bosch 1 Wtryskiwacze elektromagnetyczne Narzędzia do pełnej naprawy wtryskiwaczy Bosch Common-Rail, stosowanych w samochodach osobowych (CRI) i ciężarowych (CRIN). Niezbędny komplet (pakiet) narzędzi i przyrządów pomiarowych, zgodny z oczekiwaniami i wyposażeniem będącym już w posiadaniu warsztatu. Narzędzia serwisowe Poziom 3 - narzędzia do pełnej naprawy elektromagnetycznych wtryskiwaczy Bosch Dla warsztatów, które do tej pory nie naprawiały wtryskiwaczy. Pakiet dla początkujących: CRI poziom 3 Pakiet dla początkujących CRI poziom Pakiet dla początkujących CRI poziom (z oklejonymi walizkami na podkładki) Zakres dostawy: Walizka CRI/CRIN Set 2 (mierzenie i kalibrowanie) Walizka CRI/CRIN Set 3 (asortyment akcesoriów pomiarowych) Walizka CRI/CRIN Set 4 (zestaw początkowy) Walizka z kluczem dynamometrycznym i zawartością przeznaczoną dla specj. CRI Urządzenie sterujące CRR120 (wysterowanie pneumatyki) + instrukcja obsł. Urządzenie sterujące CRR220 (wysterowanie elektryki) + instrukcja obsł. Przyrząd do demontażu wtryskiwacza Przyrząd zaciskowy do montażu wtryskiwacza Zestaw do przezbrojenia Przyrząd do montażu cewki wtryskiwaczy CRI2.1 - CRR 130 Walizka na podkładki regulacyj. CRI (sortery nie opisane) w zestawie Walizka na podkładki regulacyjne CRI (sortery opi sane) kupić osobno do zestawu nie ma w zestawie 703 Wymagane akcesoria dodatkowe Podstawowy zestaw podkładek regulacyjnych F 00Z C * Zestaw podkładek regulacyjnych CRI F 00Z C Precyzyjny zasilacz sieciowy Zestaw rozszerzający Zestaw dodatk. uzupełniający do CRIN poziom Zestaw dodatkowy uzupełniający CRIN poziom (z oklejonymi walizkami na podkładki) Zestaw podkładek regulacyjnych CRIN F 00R J Walizka na podkładki regulacyjne CRIN (sortery opisane) kupić osobno do zestawu nie ma w zestawie 707 Dla warsztatów, które do tej pory nie naprawiały wtryskiwaczy. Pakiet dla początkujących: CRIN poziom 3 Pakiet dla początkujących CRIN poziom Zakres dostawy: Walizka CRI/CRIN Set 2 (mierzenie i kalibrowanie) Walizka CRI/CRIN Set 3 (asortyment akcesoriów pomiarowych) Walizka CRI/CRIN Set 4 (zestaw początkowy) Walizka z kluczem dynamometrycznym i zawartością dla specj CRI Urządzenie sterujące CRR120 (wysterowanie pneumatyki), podręcznik Urządzenie sterujące CRR220 (wysterowanie elektryki), podręcznik Przyrząd do demontażu wtryskiwacza Przyrząd zaciskowy do montażu wtryskiwacza Zestaw do przezbrojenia Wymagane akcesoria dodatkowe Podstawowy zestaw podkładek regulacyjnych F 00Z C * Zestaw podkładek regulacyjnych CRIN F 00R J Precyzyjny zasilacz sieciowy Zestaw rozszerzający Zestaw dodatk. uzupełniający do CRI poziom Zestaw podkładek regulacyjnych CRI F 00Z C * UWAGA: zawsze zamawiaj 3 numery zestawów z końcówkami -170, -171,

32 System Common-Rail: CRI / CRIN 1 Bosch 1 Wtryskiwacze elektromagnetyczne Narzędzia serwisowe Dla warsztatów, które już naprawiają wtryskiwacze w oparciu technologię i narzędzia poziomu 1 (wymiana rozpylaczy) oraz poziomu 2 (wymiana wysokociśnieniowego pierścienia uszczelniającego). Dla warsztatów, które już naprawiają wtryskiwacze w oparciu technologię i narzędzia poziomu 1 (wymiana rozpylaczy) oraz poziomu 2 (wymiana wysokociśnieniowego pierścienia uszczelniającego). Zestaw uzupełniający do poziomu 3 CRI Zestaw uzupełniający do poziomu 3 CRI Zakres dostawy: Walizka CRI/CRIN Set 2 (mierzenie i kalibrowanie) Walizka CRI/CRIN Set 3 (asortyment akcesoriów pomiarowych) Walizka z kluczem dynamometrycznym i zawartością dla specj. CRI Urządzenie sterujące CRR120 (wysterowanie pneumatyki), podręcznik Urządzenie sterujące CRR220 (wysterowanie elektryki), podręcznik Zestaw do przezbrojenia Walizka CRI na podkładki regulacyjne (sortery nie opisane) Przyrząd do montażu CRR 130 (CRI 2.1) Wymagane akcesoria dodatkowe Podstawowy zestaw podkładek F 00Z C99 170,171,172* regulacyjnych Zestaw podkładek regulacyjnych CRI F 00Z C Precyzyjny zasilacz sieciowy Zestaw rozszerzający Zestaw dodat. uzupełniający do CRIN poziom Zestaw podkładek regulacyjnych CRIN F 00R J Zestaw uzupełniający do poziomu 3 CRIN Zestaw rozszerzający Zestaw uzupełniający do poziomu 3 CRIN Zakres dostawy: Walizka CRI/CRIN Set 2 (mierzenie i kalibrowanie) Walizka CRI/CRIN Set 3 (asortyment akcesoriów pomiarowych) Walizka z kluczem dynamometrycznym i zawartością dla CRI specj. Urządzenie sterujące CRR120 (wysterowanie pneumatyki), podręcznik Urządzenie sterujące CRR220 (wysterowanie elektryki), podręcznik Zestaw do przezbrojenia Walizka CRIN na podkładki regulacyjne (sortery nie opisane) Przyrząd do montażu CRR 130 (CRI 2.1) Wymagane akcesoria dodatkowe Podstawowy zestaw podkładek F 00Z C ,172* regulacyjnych Zestaw podkładek regulacyjnych CRIN F 00R J Precyzyjny zasilacz sieciowy Zestaw dodat. uzupełniający do CRI poziom Zestaw podkładek regulacyjnych CRI F 00Z C * UWAGA: zawsze zamawiaj 3 numery części 32

33 System Common-Rail: CRIN 1 Bosch na rynek Japonii oraz USA 1 Wtryskiwacze elektromagnetyczne Narzędzia do pełnej naprawy wtryskiwaczy Bosch Common-Rail produkowanych na rynek Japonii i USA, stosowanych w samochodach ciężarowych (CRIN). Niezbędny komplet specjalistycznych narzędzi i przyrządów pomiarowych, zgodny z wymaganiami warsztatów na tych rynkach. Narzędzia serwisowe Poziom 3 - narzędzia do pełnej naprawy elektromagnetycznych wtryskiwaczy Bosch Dla warsztatów, które zamierzają uzupełnić swoją ofertę napraw lub specjalizować się w naprawie elektromagnetycznych wtryskiwaczy montowanych w Japonii i USA ( , -048, -049, -058, -072, -073, -076, -090, -091, -093, -095, -109, -126, -243 oraz ) Warsztaty, które nie naprawiały jeszcze żadnych wtryskiwaczy Warsztaty, które już mają pakiet narzędzi poziomu 3 do a planują specjalizować się wyłącznie w naprawie wtryskiwaczy produkowanych w Japonii oraz USA mogą podejmować gą za pomocą zestawu rozszerzającego na- wtryskiwaczy CRI/CRIN (prezentowany od strony 31), mo- się tego za pomocą specjalnego zestawu prawiać także wtryskiwacze montowane w Japonii i USA. Kompletny zestaw narzędzi do CRIN montowanych w Japonii i USA Zestaw narzędzi do CRIN Japonia/USA Pakiet dla początkujących: CRIN poziom 3 * UWAGA: zawsze zamawiaj 3 numery części Zestaw rozszerzający do CRIN montowanych w Japonii i USA Zestaw rozszerzający do CRIN Japonia/USA Wymagane akcesoria dodatkowe Zestaw podkładek regulacyjnych dostępny wkrótce Pakiet dla początkujących CRIN poziom Zakres dostawy: Walizka CRI/CRIN Set 2 (mierzenie i kalibrowanie) Walizka CRI/CRIN Set 3 (asortyment akcesoriów pomiarowych) Walizka CRI/CRIN Set 4 (zestaw początkowy) Walizka z kluczem dynamometrycznym i zawartością dla specj CRI Urządzenie sterujące CRR 120 (wysterowanie pneumatyki), instrukcja obsługi Urządzenie sterujące CRR 220 (wysterowanie elektryki), instrukcja obsługi Przyrząd do demontażu wtryskiwacza Przyrząd zaciskowy do montażu wtryskiwacza Zestaw do przezbrojenia Wymagane akcesoria dodatkowe Podstawowy zestaw podkładek F 00Z C * regulacyjnych Zestaw podkładek regulacyjnych CRIN F 00R J Precyzyjny zasilacz sieciowy Zestaw podkładek regulacyjnych w przygotowaniu33

34 System Common-Rail: CP1/CP1H Zestaw dodatkowy CP1 umożliwia badanie pomp wysokiego ciśnienia układu Common Rail pierwszej generacji Zestaw narzędzi do naprawy pomp wysokiego ciśnienia układu Common Rail typu CP1 oraz CP1H Wyposażenie do stołu probierczego EPS 815 / EPS 708 Zestaw dodatkowy CP Przeznaczony do stołu EPS 815 (nadaje się także dla EPS 708, ale nie jest specjalnie zalecany, ponieważ są dostarczane części, które nie zostaną wykorzystane na stole EPS 708) Zestaw dodatkowy CP1/CP Przeznaczony specjalnie tylko do stołu EPS 708 (dostarczane zestawy CP1 i CP3 zostały specjalnie dostosowane i skompletowane dla stołu EPS 708) Przewód elastyczny wysokiego ciśnienia bar 1000 mm Przewód elastyczny wysokiego ciśnienia bar 700 mm Zakres dostawy zestawu dodatkowego CP1 Kołnierz napędowy stożek 20 CP1, kołnierz napędowy Oldham CP1, kołnierz mocujący CP1, złączki do pomp CP1 Mercedes Zakres dostawy zestawu dodatkowego CP1/CP3 Kołnierz napędowy stożek 20 CP1, kołnierz napędowy Oldham CP1, kołnierz mocujący CP1, złączki CP1 pomp Mercedes, kołnierz napędowy stożek 25 CP3, M14x1,5, kołnierz mocujący CP3, elastyczny przewód ciśnieniowy do podłączenia pomiaru zasilania paliwem, króćce przyłączeniowe, o-ring, 8x2,5, wspornik blaszany, kołnierz napędowy stożek 25, M18x1,5, kołnierz napędowy CP3 Oldham, króćce pierścieniowe, trójniki, zacisk do węża, adapter 1 x CP3, ciśnieniomierz KPa, ciśnieniomierz KPa, zestaw części, dławik, jednostka dawkująca ZME 0928B00561 dla 1L/H, pakiet oprogramowania, CD-Rom, przewód elastyczny średnica 12,5 AD15 długość 600 mm, śruba złączkowa M22x1,5 x17, pierścień nacinający, instrukcja montażu, instrukcja obsługi, różne drobne części. 34 Narzędzia serwisowe Narzędzia serwisowe CP1/CP1H Tablica z narzędziami kompletna Zakres dostawy Tablica na narzędzia pusta Ściągacz pierścienia uszczelniającego Ściągacz zaworu regulacyjnego ciśnienia Przyrząd do wciskania przyłącza niskiego ciśn Przyrząd do wciskania przyłącza niskiego ciśn Przyrząd do wciskania przyłącza niskiego ciśn Ściągacz zespołu sekcji tłoczących Zaślepka w miejsce zaworu DRV Zestaw do montażu pierścienia uszczelniającego wałek Trzpienie do wycentrowania pokrywy głowicy Trzpień prowadzący do centrowania przedniej piasty Tuleja montażowa ochraniająca simmering Tuleja montażowa ochraniająca sitko zaworu DRV Śruba z tuleją dystansowa Kołnierz do imadła płytowego (do pomp CP1H) Ściągacz do kołnierza Tuleja montażowa ochraniająca simmering Przyrząd do wciskania przyłącza niskiego ciśnienia Trzpień montażowy do testowania pompy zębatej Trzpień montażowy do centrowania pompy zębatej Przyrząd do wciskania króćca przyłączeniowego niskiego ciśnienia Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) 1 Iveco, 2 Renault (sam. osobowe), 3 Renault (sam. dostawcze)

35 System Common-Rail: CP2/CP2N Pompa CP2 systemu Common-Rail firmy Bosch jest aplikacją przeznaczoną do pojazdów ciężarowych. Obecnie znalazła ona zastosowanie w samochodach ciężarowych Renault oraz Mitsubishi. Zestaw dodatkowy CP2 umożliwia badanie pomp Common-Rail do pojazdów ciężarowych. Wyposażenie do stółu probierczego EPS 815 Narzędzia serwisowe Zestaw dodatkowy CP Przewód elastyczny wysokiego ciśnienia bar 1000 mm, do badania pomp CP2 są potrzebne dwa takie przewody Płytka elektroniki sterującej do badania CP wymagana dla już istniejącego CRS 845 z datą produkcji przed 04/2004 Zasilanie olejem smarowym, wymagane dla pomp CP2/CPN2/CPN2.2/CP3.4 i/lub CAM 847 Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) Zakres dostawy zestawu CP2 Dławik wkręcany, króciec pierścieniowy dla D=16, AD 15, przewód elastyczny średnica 12,5, AD 15, L=1100, M14 x 1,5-A15, M14 x 1,5, złączka trójnik AD , złączka przechylana obrotowo AD 15-M18 x 1,5, ciśnieniomierz 2,5 MPa, rura stalowa AD 15, przewód elastyczny NW8 AD10, L=1350, złączka gwintowana, przewód adaptacyjny, czujnik prędkości obrotowej, przewód adaptacyjny dla DMV, przewód połączeniowy do CP2, elastyczny przewód ciśnieniowy ID8, wąż PCW, płytka drukowana, filtr jednostopniowy, korek gwintowany M18 x 1,5, czujnik temperatury, kołnierz mocujący, O-Ring 12,5 x 2,5, wspornik kątowy, pierścień uszczelniający płaski A18 x 22, zestaw uzupełniający przewodu ssącego, CD-Rom, pakiet oprogramowania, instrukcja montażu, instrukcja obsługi, różne drobne części Narzędzia serwisowe CP2 Tuleja montaż. pierścienia uszczelniającego wałka Uchwyt popychacza rolkowego Tuleja montażowa Przyrząd montażowy popychacza rolkowego Opaska zaciskowa Przyrząd napinający popychacze rolkowe Trzpień do demontażu korków dolnych Klucz przytrzymujący do napędowego koła zębatego Podwieszaki do popychaczy rolkowych Ściągacz do pokrywy łożyska napędowego Ściągacz do sekcji tłoczących Tuleja montażowa do górnego pierścienia uszczelniającego elementu Tuleja montażowa do dolnego pierścienia uszczelniającego elementu Pierścień ustalający dla pierścienia uszczelniającego wałka Tuleja montażowa pierścienia uszczelniającego wałka Przyrząd do wciskania elementu tłoczącego Kołek prowadzący pokrywy łożyska napędowego Kołek prowadzący do montażu tylnej piasty Przyrząd montażowy obudowy / pokrywy łożyska Przyrząd do montażu korków dolnych Narzędzia do montażu i demontażu Klucz do blokowania wału pompy Dystans do koła pasowego

36 System Common-Rail: CP3 Zestaw dodatkowy CP3 firmy Bosch umożliwia warsztatom wykonywanie profesjonalnej diagnostyki i naprawy nowoczesnych układów wtryskowych silników Diesla. Ponadto fachowcy od silników Diesla mogą korzystać z know-how firmy Bosch podczas zaawansowanych napraw osprzętu tych jednostek napędowych. Narzędzia naprawcze pomp CP3 piasta przednia Narzędzia naprawcze pomp CP3 korpus pompy Wyposażenie do stołu probierczego EPS 815 / EPS 708 Narzędzia serwisowe Zestaw dodatkowy CP Przeznaczony do stołu EPS 815 (nadaje się także dla EPS 708, ale nie jest specjalnie zalecany, ponieważ są dostarczane części, które nie zostaną wykorzystane na stole EPS 708) Zestaw dodatkowy CP1/CP Przeznaczony specjalnie tylko do stołu EPS 708 (dostarczane zestawy CP1 i CP3 zostały specjalnie dostosowane i skompletowane dla stołu EPS 708) Akcesoria dodatkowe: Przewód elastyczny wysokiego ciśnienia bar 1000 mm Zestaw rozszerzający CP 3.4, podłączenie powrotu 1 Zasilanie olejem smarowym EPS Zasilanie olejem smarowym EPS Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) Zakres dostawy CP3 Kołnierz napędowy stożek 25 CP3, M 14x1,5, kołnierz mocujący CP3, króćce podłączeniowe, o-ring 8x2,5, uchwyt blaszany, kołnierz napędowy stożek 25, M18x1,5, kołnierz napędowy CP3 Oldham, króćce pierścieniowe, trójniki, zacisk węża, adapter 1 x CP3, ciśnieniomierz kpa, ciśnieniomierz kpa, zestaw dławików, jednostka dawkująca ZME 0928B00561 dla 1L/H, pakiet oprogramowania na CD-ROM, wąż NW12,5, AD15 długość 600 mm, nakrętka złączkowa M22x1,5x17, pierścień nacinający, instrukcja montażu, instrukcja obsługi, różne drobne części 1 Podłączenie powrotu w CP 3.4 wchodzi od 09/2009 w skład wyposażenia standardowego zestawu CP3. 36 Narzędzia serwisowe, kołnierz CP3 Tablica z narzędziami kompletna Zakres dostawy Pusta tablica na narzędzia Tuleja prowadząca przyrządy do wciskania Uchwyt mocujący przyrząd do wciskania Element mocujący do wstępnego wciskania tulei łożyskowej korpusu Dociskacz do wstępnego wciskania tulei łożyskowej korpusu Tuleja prowadząca Podwieszak popychaczy - śrubowy Adapter do podwieszaka popychaczy Popychacz do wciskania tulei korpusu Popychacz do wciskania tulei korpusu Popychacz do wciskania tulei korpusu Popychacz do wciskania tulei korpusu Popychacz do wciskania tulei korpusu Przyrząd do wciskania tulei korpusu Przyrząd do pomiaru luzu osiowego Przyrząd do pomiaru luzu osiowego Zacisk do mierzenia luzu osiowego Adapter do mierzenia luzu osiowego Tuleja podporowa/przedłużająca Element ustalający tuleję z otworem smarującym Śruba do elementu prowadzącego Śruba dwustronna Ciąg dalszy zakresu dostawy na następnej stronie

37 System Common-Rail: zestaw dodatkowy CP3 Narzędzia serwisowe Narzędzia serwisowe, kołnierz CP3 Kontynuacja zakresu dostawy Śruba dwustronna Śruba dwustronna Zacisk do wyciągania tulei korpusu Zacisk do wyciągania tulei korpusu Zacisk do wyciągania tulei korpusu Zacisk do wyciągania tulei korpusu Adapter do sprawdzania szczelności zewnętrznego pierścienia uszczelniającego Narzędzia serwisowe, korpus CP3 Tablica z narzędziami kompletna Zakres dostawy Tablica na narzędzia pusta Tarcza do tulei kołnierza Popychacz do tulei kołnierza Popychacz do tulei kołnierza Nasadka klucza, Torx T50 IP Tarcza do demontażu pierścienia oporowego Trzpień prowadzący do demon. pierśc. oporowego Nakrętka do demontażu pierścienia oporowego Tarcza do doszczelniania pierścienia oporowego Tarcza do doszczelniania pierścienia oporowego Tuleja do doszczelniania pierścienia oporowego Tuleja do doszczelniania pierścienia oporowego Tuleja do doszczelniania pierścienia oporowego Tuleja prowadząca do wciskania tulei kołnierza Tuleja prowadząca do wciskania tulei kołnierza Tuleja prowadząca do wciskania tulei kołnierza Tuleja prowadząca do wciskania tulei kołnierza Tuleja prowadząca do wciskania tulei kołnierza Element mocujący do wciskania tulei kołnierza Popychacz do tulei kołnierza Popychacz do tulei kołnierza Tuleja montażowa o-ringu zaworu przelewowego Tuleja montażowa wałka stożkowego Tuleja montażowa wałka Tuleja montażowa wałka Tuleja montażowa o-ringu zaworu dawkującego Tuleja montażowa zaworu przelewowego Tuleja montażowa o-ringu zaworu dawkującego Tuleja montażowa ochraniająca simmering Przyrząd do wciskania simmernigu wewnętrznego Przyrząd do usuwania zabezpieczeń w kołnierzu Przyrząd do usuwania zabezpieczeń w kołnierzu Narzędzia serwisowe, korpus CP3 Kontynuacja zakresu dostawy Przyrząd do usuwania zabezpieczeń w kołnierzu Przyrząd do usuwania zabezpieczeń w kołnierzu Przyrząd do wciskania uszczelnienia kołnierza Przyrząd do wciskania uszczelnienia kołnierza Przyrząd do wciskania uszczelnienia kołnierza Przyrząd do wciskania uszczelnienia kołnierza Przyrząd do wciskania uszczelnienia kołnierza Przyrząd do wciskania uszczelnienia kołnierza Stempel Pokrętło wałka pompy Klucz nasadowy dla złącz niskiego ciśnienia Klucz nasadowy dla złącz niskiego ciśnienia Popychacz tulei łożyskowej kołnierza Tarcza do tulei łożyskowej kołnierza Tarcza do tulei łożyskowej kołnierza Element mocujący do tulei łożyskowej kołnierza Tarcza do tulei łożyskowej kołnierza Tarcza do tulei łożyskowej kołnierza Popychacz do pierścienia łożyskowego/oporowego Element ustalający tuleję z otworem smarującym Śruba dla elementu prowadzącego Stempel do zaciśnięcia pierścienia oporowego kołnierza Stempel do zaciśnięcia pierścienia oporowego kołnierza Stempel do zaciśnięcia pierścienia oporowego kołnierza Stempel do zaciśnięcia pierścienia oporowego kołnierza Stempel do zaciśnięcia pierścienia oporowego kołnierza Stempel do zaciśnięcia pierścienia oporowego kołnierza Narzędzie do usuwania pierścieni oporowych kołnierza Popychacz tulei łożyskowej kołnierza Popychacz do prowadzenia przyrządu do wciskania tulei kołnierza Popychacz tulei łożyskowej kołnierza Popychacz tulei łożyskowej kołnierza Tarcza dociskowa do stempli zaciskających Wsporniki podporowe do przyrządu Popychacz do wprasowania tulei kołnierza Popychacz do wprasowania tulei kołnierza Dodatkowe narzędzia serwisowe CP3 Przyrząd podporowy do wciskania pierścieni uszczelniających, tulei, itp. Miernik siły nacisku Przyrząd do wyciągania pierścieni uszczelniających

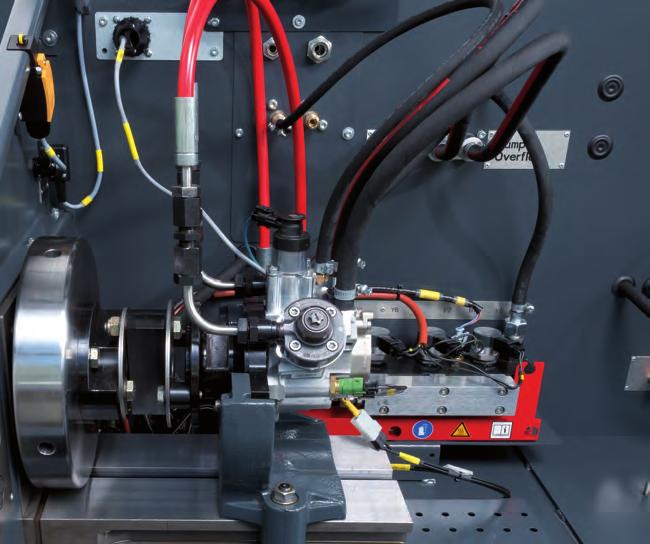

38 System Common Rail: CP4 do EPS 708 Najnowsza generacja pomp wysokiego ciśnienia - pompa CP4. Jest to najczęściej stosowany typ pompy w obecnie produkowanych samochodach osobowych i dostawczych. Posiada regulację wysokości ciśnienia po stronie zasilania zaworu ZME. Wyposażenie testowe do EPS 708 Nowe możliwości dla warsztatów Diesla: Nowoczesny system Common Rail staje się coraz bardziej popularny i powszechny na rynku. Specjalne zestawy doposażenia przeznaczone do pomp CP4 umożliwiają warsztatom naprawczym oferowanie klientom profesjonalnej diagnostyki i naprawy najnowszych systemów wtrysku diesla. Obecnie know-how Bosch a jest dostępne dla specjalistów od diesla, nawet w przypadkach naprawy, niespotykanych komponentów. Specjalny zestaw akcesoriów CP4 do EPS 708 u Pomiar różnic temperatur pozwalający na diagnostykę napędu pompy (popychacze, tuleje) u Kontrola ciśnienia wlotowego/przelewowego cieczy z niskimi tolerancjami. u Funkcja odpowietrzania: test przepływu możliwy jedynie wtedy, gdy system HP i CP4 są całkowicie odpowietrzone u Funkcja odpowietrzania ZME: wprowadzona w celu skrócenia czasu przeprowadzania testu (o około 50%) u Manometr cyfrowy do CP4 zintegrowany z pompą zębatą u Kołnierz montażowy pasujący do wszystkich rodzajów pomp CP4 (470 różnych numerów części) u Pięć różnych flansz napędowych u Adapter wysokiego ciśnienia: umożliwia efektywne połączenia różnych złączek HP Zakres dostaw CP4 / EPS 708 CP4 PCB i elektryczne komponenty, zestaw montażowy: flansza montażowa do wszystkich standardowych pomp CP4, Zestaw części napędowych: pięć różnych wałków napędowych, zestaw złączy wysokociśnieniowych M16x1.5; M16x1.0, Adapter z nakrętką M16 w celu wykorzystania istniejących już przewodów wysokociśnieniowych. Zestaw złączy wysokiego ciśnienia, przewody połączeniowe zasilania/przelewu umożliwiające podłączenie do czujników różnicy temperatur wraz z uchwytem, zestaw do pomiaru ciśnienia zasilania, moduł z czujnikami ciśnienia zasilania i zasysania stosowany z różnymi pompami wysokiego ciśnienia common rail, złącza zintegrowane. Numer katalogowy Zestaw części CP tylko do EPS 708 Akcesoria dodatkowe Przewód wysokociśnieniowy 2500 bar mm Przewód hydrauliczny do pomiaru ciśnienia przepływu/przepływu Zasilanie oleju smarującego do EPS * W przypadku pomp dwusekcyjnych potrzebne są dwa przewody o numerach (ustalić czy klient już nie posiada 1 sztuki) 38

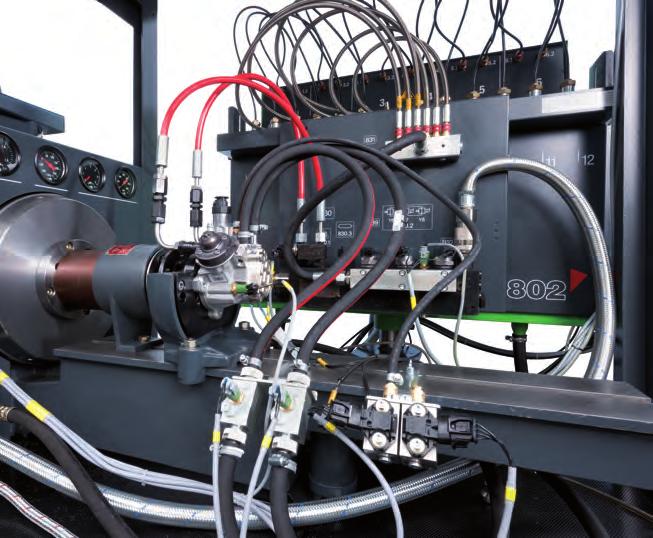

39 System Common Rail: CP4 do EPS 815 LPC 800 Płyta elektroniki sterującej pomp CP4 z pozostałymi komponentami elektrycznymi Wyposażenie testowe do EPS 815 Specjalny zestaw akcesoriów CP4 do EPS 815 u Pomiar różnic temperatur na wejściu/wyjściu płynu probierczego (do/z pompy), pozwalający na diagnostykę uszkodzeń napędu pompy (popychacze, tuleje łożyskowe, wałek napędowy) u Automatyczna regulacja ciśnienia zasilania/przelewu płynu probierczego z dokładnością (+/-0.05 bar) u Funkcja odpowietrzania: pomiar dawkowania możliwy jedynie wtedy, gdy system wysokiego ciśnienia i pompa CP4 są całkowicie odpowietrzone u Funkcja odpowietrzania ZME: wprowadzona w celu skrócenia czasu przeprowadzania testu (o około 50%) u Elektroniczny pomiar ciśnienia zasilania pomp CP4 wyposażonych w zębate pompy zasilające. Zestaw zawiera moduł sterujący wysokiego ciśnienia LPC 800 u Kołnierz/flansza montażowa pasująca do wszystkich rodzajów pomp CP4 (470 różnych numerów części) u Pięć różnych sprzęgieł napędowych u Złączki wysokiego ciśnienia: umożliwiające efektywne połączenie różnych przyłączy pomp CP4 z przewodami wysokiego ciśnienia Zakres dostaw CP4 / EPS 815 Zestaw części montażowych: flansza montażowa do wszystkich standardowych pomp CP4, zestaw części napędowych: pięć różnych sprzęgieł napędowych, zestaw złączek wysokociśnieniowych M16x1.5; M16x1.0, Adapter z nakrętką M16 w celu wykorzystania istniejących już przewodów wysokociśnieniowych. Zestaw złączy wysokiego ciśnienia, przewody połączeniowe zasilania/przelewu umożliwiające podłączenie do czujników różnicy temperatur wraz z uchwytem, zestaw do pomiaru ciśnienia zasilania, moduł z czujnikami ciśnienia zasilania i zasysania stosowany z różnymi pompami wysokiego ciśnienia common rail, złącza zintegrowane, pomiar elektroniczny ciśnienia oleju smarnego: Czujnik ciśnienia umożliwiający elektroniczne rejestrowanie ciśnienia oleju smarnego. Designation Numer katalogowy Zestaw części CP tylko do EPS 815 Akcesoria dodatkowe: CRS 845 H Wymiennik ciepła Zestaw upgrade z CRS 845 do CRS 845 H Zestaw upgrade do wymiennika ciepła bar Przewód wysokociśnieniowy 2500 bar mm Przewód hydrauliczny do pomiaru ciśnienia zasilania/przepływu Zasilanie oleju smarującego do EPS

40 Common Rail System: CP4 Narzędzia serwisowe Numer katalogowy Zestaw narzędzi serwisowych 1 i Zakres dostaw narzędzi serwisowych 1 i 2 Wkładka na narzędzia, skrzynka narzędziowa Urządzenie do regulacji Urządzenie wciskające Tuleja ciśnieniowa Adapter do testów szczelności Zestaw narzędzi (RWDR) Zestaw narzędzi (tuleja ciśnieniowa) Zestaw narzędzi (adapter) Numer katalogowy Zestaw narzędzi serwisowych 1 i Zakres dostaw narzędzi serwisowych 1 i 2 Wkładka na narzędzia, skrzynka narzędziowa Osprzęt montażowy do CP4 Wybijak Ściągacz (flansza/kołnierz) Ściągacz (flansza/kołnierz) Narzędzie do demontażu Kołek (M6) Kołek (M8) Pierścień uszczelniający (O-ring) Narzędzie montażowe Zestaw narzędzi (tuleje montażowe) Adapter (montaż cylindra) Adapter (wałek rozrządu) Klucze nasadowe (czujnik temperatury) Klucze nasadowe (wkładka) Adapter (manometr) Tuleja montażowa (montaż o-ringu ZME) 40

41 Common Rail System: CB18 Zestaw wyposażenia testowego zarówno do EPS 815, jak i EPS 708 Numer katalogowy Specjalny zestaw wyposażenia tylko do EPS 815 i EPS 708 Specjalny zestaw akcesoriów Flansza montażowa 68 mm Pierścień redukcyjny Sprzęgło napędowe Tuleja montażowa (ochrona sprzęgła) Klucz przytrzymujący Przewód zasilania z dławikiem o średnicy 2,4mm Przyłącze z króćcem odpowietrzenia Króciec Rectus Pierścień 10 mm Opaska zaciskowa Złącze do oleju smarującego Złączka wlotu oleju smarującego Wyposażenie dodatkowe Przewód wysokociśnieniowy 2500 bar, mm (zaleznie od wersji CRS) Przewód wysokociśnieniowy 1800 bar, mm (zaleznie od wersji CRS) Zasilanie oleju smarującego EPS Zasilanie oleju smarującego EPS Manometr (16kPa) z Diesel Set Manometr ( kpa) z Diesel Set Przewód hydrauliczny do pomiaru ciśnienia pompy zębatej Sprzęgło Old ham z flanszą mocującą do marki Chery (chiński pojazd) Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) Narzędzia naprawcze Numer katalogowy Narzędzia serwisowe Zakres dostaw Kołnierz montażowy CB18 / CB 28, wraz ze śrubami Tuleja montażowa sekcji tłoczącej Tuleja montażowa pompy CB18 Tuleja montażowa pompy CB18 Narzędzie do wciskania Przyrząd do wyciągania sekcji Szpilki podporowe (2 sztuki) Trzpień montażowy Tuleja montażowa O-ring na ZME Akcesoria: (pompa wysokiego ciśnienia producenta pojazdów Chery ): Adapter (pomiar luzu osiowego wałka napędowego/krzywkowego) Trzpień montażowy Akcesoria dodatkowe Uchwyt do imadła obrotowego Imadło obrotowe Wyposażenie testowe i narzędzia serwisowe do pomp CB18. 41

42 Common Rail System: CB28 Podstawowy zestaw narzędzi serwisowych do pomp CB28 Dodatkowy zestaw narzędzi serwisowych do pomp CB28 Wyposażenie testowe EPS 815 Narzędzia serwisowe Numer katalogowy CB 28 - zestaw wyposażenia testowego Tylko do EPS 815 (na EPS 715 brak możliwości testu CB 28) Zakres dostawy Kołnierz montażowy 85 mm Sprzęgło napędowe Tuleja montażowa ochronna Klucz przytrzymujący Przewód zasilający z dławikiem Przewód zasilający Pierścień M14 x 1.5 Adapter testowy M14 x 1.5 Śruby drążone M14 x 1.5 Złączki gwintowane Złącze wlotowe oleju smarującego Przewód przelewowy 42 Wyposażenie testowe i narzędzia do pomp CB28 Numer katalogowy Podstawowy zestaw narzędzi CB Zakres dostawy Tuleja montażowa O-ring HP Tuleja montażowa O-ring HP Sworzeń wciskowy uszczelnienia wału Śruby regulacyjne Szpilka demontażowa Szpilka montażowa/demontażowa M10 Uzupełniający zestaw narzędzi do CB 28, jeśli klient nie posiada podstawowego zestawu CB 18. (Części pochodzące z podstawowego zestawu CB 18) Zakres dostaw Kołnierz montażowy do CB18/CB28 Narzędzie do demontażu Tuleja ochronna uszczelnienia wału Narzędzie do montażu uszczelnień wału Warsztaty, które nigdy nie przeprowadzały napraw CP1, CP3 i wyłącznie naprawiają pompy wysokiego ciśnienia CB28: Zestaw narzędzi do CB Zestaw narzędzi do CB18/CB Akcesoria: Urządzenie do pomiaru luzu osiowego Tuleja montażowa O-ring ZME Manometr , Sworzeń Tuleja montażowa O-ring ZME Narzędzie do demontażu uszczelnień wału Zacisk do demontażu Ø 31,5 mm Nasadka Urządzenie zaciskowe

43 System Common-Rail: CP Delphi / Denso / Siemens / Continental Common Rail przyszłość silników Diesla Już w roku 1997 pojawiły się pierwsze samochody z silnikami wysokoprężnymi wyposażone seryjnie w układ wtryskowy Common Rail. Od tej pory rozpoczął się nieprzerwany rozwój tej technologii. Bosch jest na polu układów wtryskowych do silników wysokoprężnych wiodącym partnerem przemysłu samochodowego, z dużym udziałem w rynku produkcji na pierwszy montaż. W międzyczasie powstały układy wtryskowe innych producentów, np. Delphi, Denso i Continental/Siemens, które znalazły zastosowanie w różnych modelach pojazdów. Za pomocą zestawu dodatkowego CP Delphi / Denso / Siemens można sprawdzać komponenty pochodzące od tych producentów. Wyposażenie do stołu probierczego EPS 815/EPS 708 Zestawy do badania Common Rail innych producentów Bosch oferuje specjalistom od Diesli wraz ze stołami probierczymi EPS 815 i EPS 708 kompletne rozwiązania, które umożliwiają badanie wtryskiwaczy i pomp Common Rail pochodzących także od innych producentów. W tym celu oferta wyposażenia została rozszerzona o dalsze zestawy doposażające. Nowość: Oprócz własnej płyty CD z danymi kontrolnymi TestData są oferowane wartości kontrolne dla aparatury wtryskowej produkcji Delphi, Denso oraz Continental/Siemens, udostępnione przez firmę Refdat, przeznaczone do stanowisk EPS 815, EPS 708 i EPS 205. Można je pobrać ze strony www. refdat.net. Wskazówka: oferujący te dane odpowiada za ich poprawność. Firma Robert Bosch GmbH nie bierze żadnej odpowiedzialności za dane i procedury dotyczące aparatury wtryskowej innych producentów. Zestaw dodatkowy do pomp CP Delphi / Denso / Siemens Ten dodatkowy zestaw akcesoriów umożliwia badanie pomp wysokiego ciśnienia Common-Rail produkcji Delphi / Denso / Siemens na stole EPS 815. Warunkiem jest posiadanie wyposażenia CRS 845 (1800 bar) lub CRS 845 H (2500 bar). Zestaw wyposażenia dodatkowego do CP Delphi / Denso / Siemens Akcesoria dodatkowe: Przewód elastyczny wysokiego ciśnienia bar 1000 mm Zestaw rozszerzający do dotychczasowych zestawów dodatkowych dla pomp innych producentów , , Zasilanie olejem smarowym EPS Zasilanie olejem smarowym EPS Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) 43

44 System Common-Rail: CRI (piezo) Bosch / Denso / Siemens Zestaw dodatkowy do badania piezowtryskiwaczy Common-Rail samochodów osobowych u Badaniu podlega osprzęt Bosch najnowszej generacji, z wykorzystaniem oprogramowania oraz danych z CD TestData. u Wartości kontrolne dla aparatury wtryskowej innych producentów dostępne na stronie Wyposażenie do stołu probierczego EPS 815 / EPS 708 Zestaw dodatkowy CRI Piezo do badania piezowtryskiwaczy Common-Rail samochodów osobowych następujących producentów: u Bosch u Denso u Siemens / Continental u Delphi (w przygotowaniu) Nowy zestaw został stworzony do wydajnego i dokładnego badania komponentów systemów Bosch oraz systemów innych producentów. Oprzyrządowanie do badania osprzętu dalszych producentów jest w przygotowaniu. Zestaw zapewnia warsztatowi bazę do długofalowego prowadzenia działalności w tym zakresie. Zakres badania piezowtryskiwaczy Common-Rail w skrócie: u Kontrola szczelności u Kontrola napełnienia wzmacniacza hydraulicznego we wtryskiwaczu u Badanie izolacji w module piezoelektrycznym u Pomiar dawek wtrysku w punktach kontrolnych: - wtrysk wstępny (VE) - bieg jałowy (LL) - emisja (EM) - pełne obciążenie (VL) - dawka powrotna u Kodowanie IMA (łącznie z kodem ISA) (kompensacja napięcia wtryskiwacza) u Napięcie progowe załączania piezoelektryka (max do 220 V) 44 Zestaw dodatkowy CRI Piezo Akcesoria dodatkowe: Przewody przelewowe do badania CRI Piezo Denso. Wymagane, jeżeli nie występuje zestaw CRI Delphi / Denso lub Zestaw komór wtryskowych do badania piezowtryskiwaczy CRI Denso/Siemens oraz wtryskiwaczy elektromagnetycznych CRI Delphi/Denso. Wymagane jeżeli nie występuje zestaw CRI Delphi/Denso lub (z datą dostawy przed 12/2010) Przewód probierczy wysokiego ciśnienia bar do badania piezowtryskiwaczy CRI-Bosch oraz wtryskiwaczy elektromagnetycznych Delphi/Denso do 1800 bar. Wymagane, jeżeli nie występuje stary zestaw CRI Delphi/Denso Tylko do stosowania z CRI 846 (1800 bar) Przewód probierczy wysokiego ciśnienia 2500 bar do badania piezowtryskiwaczy CRI-Bosch oraz wtryskiwaczy elektromagnetycznych Delphi/Denso do 2500 bar. Tylko do stosowania z CRI 846 H lub CRI/CRIN 848 H Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) Narzędzia do wymontowania i zamontowania Przyrząd do wyciągania wtryskiwacza CRI Adapter dla UP, CRI-Piezo

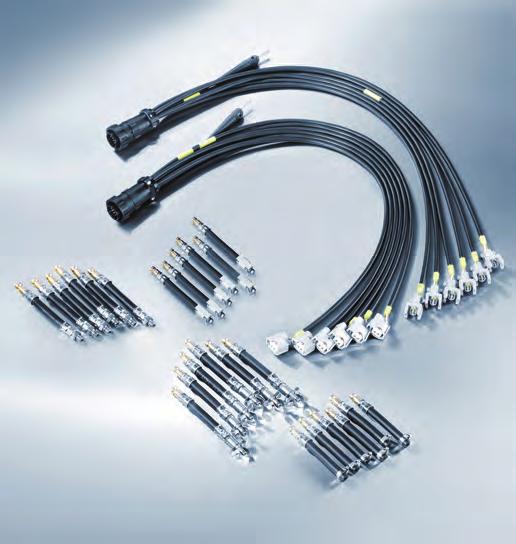

45 System Common-Rail: CRI 1 Delphi / Denso 1 Wtryskiwacze elektromagnetyczne Zestaw dodatkowy do badania wtryskiwaczy Common-Rail Delphi oraz Denso Wyposażenie do stołu probierczego EPS 815 / EPS 708 Zestaw dodatkowy CRI Delphi/Denso Za pomocą tego zestawu dodatkowego można mocować i badać na stołach EPS 815 oraz EPS 708 wtryskiwacze elektromagnetyczne Common-Rail produkcji Delphi i Denso do samochodów osobowych. Warunkiem jest posiadanie przystawki CRI 846/CRI 846 H lub CRI/CRIN 848 H. Daje możliwość testowania wtryskiwaczy o rezystancji cewki ponad 1 Ω. Nowość: Oprócz własnej płyty CD z danymi kontrolnymi TestData istnieje możliwość zakupu danych do wtryskiwaczy obcych. Wartości kontrolne są udostępnione przez Refdat i przeznaczone do stanowiska EPS 815, EPS 708 oraz EPS 205. Można je pobrać ze strony Wskazówka: oferujący te dane odpowiada za ich poprawność. Firma Robert Bosch GmbH nie bierze żadnej odpowiedzialności za dane i procedury dotyczące aparatury wtryskowej innych producentów. Zestaw dodatkowy CRI Delphi / Denso Akcesoria dodatkowe: Zestaw rozszerzający dla wcześniejszego zestawu CRI Delphi / Denso Do badania wtryskiwaczy o rezystancji powyżej 1 Ω Zestaw komór wtryskowych do badania piezowtryskiwaczy CRI Denso/Siemens oraz wtryskiwaczy elektromagnetycznych CRI Delphi / Denso; wymagane, gdy nie występują zestawy CRI-Delphi / Denso lub (z datą dostawy przed 12/2010) Przewód probierczy wysok. ciśnienia bar do badania piezowtryskiwaczy CRI-Bosch oraz wtryskiwaczy elektromagnetycznych Delphi / Denso do 1800 bar Wskazówka: Wymagane, jeżeli nie występuje stary zestaw CRI Delphi / Denso Tylko do stosowania z CRI 846 (1800 bar) Przewód probierczy wysokiego ciśnienia 2500 bar do badania piezowtryskiwaczy CRI-Bosch oraz wtryskiwaczy elektromagnetycznych do 2500 bar Tylko do stosowania z CRI 846 H lub CRI / CRIN 848 H Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) 45

46 System Unit-Injector / Unit-Pump: UI / UP Przystawka CAM 847 do badania pompowtryskiwaczy Unit-Injector i zespołów jednosekcyjnych pomp wtryskowych Unit-Pump Podstawą do badania pompowtryskiwaczy UI i pomp UP jest stół probierczy EPS 815 Bosch. Przystawka CAM 847 umożliwia sprawdzanie działania tych systemów wtryskowych Bosch zgodnie z zaleceniami producenta. W przygotowaniu są zestawy do badania systemów pochodzących od innych producentów. Stół probierczy EPS 815 CAM 847 Przystawka pełne badanie systemów wtryskowych UI oraz UP Systemy UI oraz UP charakteryzują się wysokimi ciśnieniami wtrysku, dużą trwałością i wysokimi osiągami rozwijanymi przez silniki. Stół EPS 815 firmy Bosch wraz z przystawką CAM 847 jest stanowiskiem pozwalającym badać systemy UI oraz UP. Efektywna praca u Kompaktowe urządzenie napędowe Cambox u Oszczędność czasu badania dzięki użyciu uniwersalnej krzywki napędowej u Krótkie czasy przygotowania i przezbrojenia stanowiska u Zautomatyzowany przebieg badania Warianty dostosowane do potrzeb klienta Bosch oferuje zestaw CAM 847 w dwóch wersjach: u pakiet kompletny z skrzynką z napędem krzywkowym i 12 adaptacjami do badania systemów wtryskowych UI oraz UP firmy Bosch u pakiet indywidualny, zawiera kompletny układ napędowy i pomiarowy. Należy osobno dobierać odpowiednie adaptery mocujące zgodnie z potrzebami klienta i rynku. Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) 46

47 System Unit-Injector / Unit-Pump: pakiet kompletny UI / UP Podstawą do badania pompowtryskiwaczy Unit-Injector oraz zespołów wtryskowych Unit-Pump jest przystawka CAM 847 Pakiet kompletny. Pakiet kompletny zawiera skrzynkę z napędem krzywkowym oraz 12 adapterów, które są wymagane do sprawdzania UI oraz UP firmy Bosch. Pakiet indywidualny - patrz strona 48 Stół probierczy EPS 815 Przystawka CAM 847 pakiet kompletny Przystawka CAM 847 razem z 12 adapterami Wskazówka: Tylko dla EPS 815 od daty produkcji 01/2001 Akcesoria dodatkowe Wtryskiwacz probierczy (DHK) wymagany dla CAM 847, gdy nie występuje VPM 844 Wtryskiwacz probierczy (DHK) Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) 47

48 System Unit-Injector / Unit-Pump: pakiet indywidualny UI / UP Elastyczne rozwiązanie poprzez CAM 847 pakiet indywidualny: Kupuje się tylko to, co jest odpowiednie do profilu danego warsztatu u Możliwość wyboru pomiędzy trzema zestawami adapterów według specjalizacji warsztatu - Zestaw adapterów UI-P (do samochodów osobowych) - Zestaw adapterów UI-N (do samochodów ciężarowych) - Zestaw adapterów UP Stół probierczy EPS 815 Przystawka CAM 847 pakiet indywidualny Przystawka CAM 847 bez zestawów adaptacyjnych CAM 847 pakiet indywidualny Cambox bez zestawów adapterów Wskazówka: Tylko dla EPS 815 od daty produkcji 01/2001 Zestaw adapterów UI-P składający się z 2 adapterów do badania Bosch UI-P (sam. osobowe) Zestaw adapterów UI-N składający się z 6 adapterów do badania Bosch UI-N (sam. ciężarowe) Zestaw adapterów UP składający się z 4 adapterów do badania Bosch UP Uchwyt wtryskiwacza probierczego wymagany do badania podzespołów UP Komora wtryskowa wymagana do badania podzespołów UI Wtryskiwacz probierczy (DHK) wymagany dla CAM 847, gdy nie występuje VPM Wtryskiwacz probierczy (DHK) wymagany dla CAM Prosimy na zwrócenie uwagi na inne wyposażenie dodatkowe stołu oraz na akcesoria przeznaczone do tego stołu (patrz informacje ofertowe) Zestaw adapterów UI-P (osobowe) Zestaw adapterów UI-N (ciężarowe) Zestaw adapterów UP (ciężarowe) Uchwyt wtryskiwacza probierczego 48

49 System Unit-Injector / Unit: UI / UP Imadło do wymiany rozpylacza Narzędzia serwisowe Efektywne naprawy z użyciem urządz. montażowego UI-P u Dostępne opcjonalnie uchwyty do naprawy pompowtryskiwaczy UI pojazdów ciężarowych oraz wtryskiwaczy CR ( ) u Łatwe rozebranie i złożenie pompowtryskiwaczy UI dzięki zastosowaniu urządzenia umożliwiajacego dociśnięcie rozpylacza podczas montażu i demontażu. Siły docisku od 9000N do 16000N u Właściwa siła docisku możliwa dzięki zastosowaniu miernika siły Urządzenie montażowe do wymiany rozpylacza Miernik siły nacisku Płyta mocująca dla UI samochodów osobowych Płyta mocująca dla UI samochodów ciężarowych Zestaw tulei do montażu o-ringów w UI-P1.x Zestaw tulei do montażu o-ringów w UI-P Końcówka klucza oczkowego SW do nakrętki mocującej rozpylacz Końcówka klucza oczkowego SW do nakrętki mocującej rozpylacz Nasadka klucza SW 38 dla nakrętki wałka, mocującej zawór elektromagnetyczny Przyrząd podporowy do wciskania pierścieni uszczelniających, tulei, itp. Miernik siły nacisku Miernik siły nacisku Narzędzia do wymontowania i zamontowania Zestaw tulei do montowania o-ringu UI Ściągacz udarowy do wy- i zamontowania pompowtryskiwaczy UI w pojazdach Scania Przyrząd pomiarowy do ustawiania pompowtryskiwaczy UI w pojazdach Scania Przyrząd do wyciągania UI w pojazdach VW (sam. osob.) Klucz sztorcowy do dokręcania łapki mocującej pompowtryskiwacz UI w głowicy w pojazdach VW (sam. osob.) Tuleja montażowa dla pierścieni uszczelnia jących (UI) Przyrząd do wyciągania UI z głowicy w pojazdach VW (sam. osob.) Zaślepki do uszczelniania głowicy w pojazdach Volvo Przyrząd pomiarowy do ustawiania pompowtryskiwaczy UI w pojazdach Volvo Klucze nasadowe do napinacza paska Adapter do demontażu UP, CRI - piezo

50 Stanowisko probiercze EPS 205 do badania konwencjonalnych wtryskiwaczy Common Rail EPS 205 Bezpieczne i łatwe testowanie komponentów diesla: Wtryskiwacze CRI Piezo firmy Bosch, Denso, Siemens, Continental Elektrozawory CRI Bosch Elektrozawory CRIN Bosch Elektrozawory CRI większości producentów Końcówki wtryskiwaczy konwencjonalnych i pompowtryskiwaczy Wtryskiwacze konwencjonalne Większa efektywność pracy poprzez: Przystosowanie mocowania i komory wtryskowej dla wszystkich wtryskiwaczy Prosty montaż wtryskiwacza w uchwycie Ułatwiona obsługa wtryskiwacza dzięki powiększonej osłonie ochronnej Montaż CRIN przy wykorzystaniu specjalizowanych adapterów takich samych jak stosowanych z CRI/CRIN 848 H na stołach EPS Badanie wtryskiwaczy pracujących przy ciśnieniach powyżej 1800 bar. (Zredukowane kroki pomiarowe) Dokładna technologia pomiaru Dane kontrolne do komponentów Bosch na płycie CD TestData" są zawarte w zakresie dostawy. Dane kontrolne do komponentów Diesla innych producentów są udostępnione przez firmę Refdat i mogą być pobrane ze strony Wydajny test wtryskiwaczy Common Rail Badanie oparte na pomiarze dawkowania wtrysku na przykładzie CRI Piezo: Test szczelności Test rozpoczęcia dawkowania (bez ciśnienia przelewowego) Rozpoznawanie kodu ISA Dawka pełnego obciążenia VL Dawka pilotująca VE Dawka biegu jałowego LL Dawka emisji (częściowe obciążenie) - EM Pomiar rezystancji elementu piezo Pompowtryskiwacze oraz wtryskiwacze konwencjonalne Test szczelności wewnętrznej i zewnętrznej Test szczelności gniazda/rozpylacza Elektroniczny test chrypienia (analiza pulsacji ciśnienia) Test ciśnienia otwarcia wtrysku Kształt strugi rozpylanego paliwa W przypadku pompowtryskiwaczy sprawdzamy dolną część zamocowaną do specjalnego adaptera. Aktualizacje do elementów CRI/CRIN są dostępne na płycie CD TestData". 50

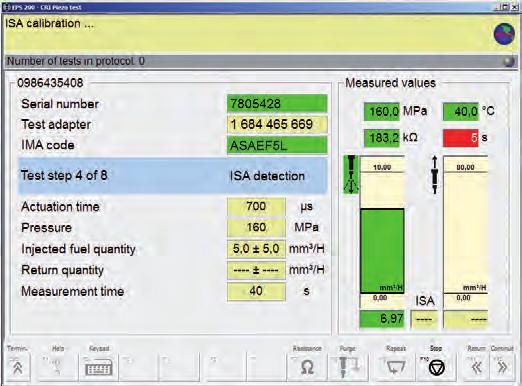

51 Badanie komponentów wtrysku diesla automatycznie, bezpiecznie i ekonomicznie Automatyczna kolejność testu z dotykowym ekranem Graficzny i numeryczny obraz wyników pomiaru EPS 205 skrócony opis korzyści: Urządzenie przyjazne użytkownikowi i środowisku: Minimalna emisja mgły olejowej dzięki wbudowanemu urządzeniu separująco-odsysającemu. Wydajna praca: Wysoka ekonomia pracy dzięki automatyzacji testu, proste menu z graficznym i numerycznym obrazowaniem wyników pomiaru. Dane testowe CD TestData dostarczone z nośnikiem 1. Wyszukiwanie poprzez numery katalogowe produktów. Badanie w warunkach odwzorowujących realną pracę pod obciążeniem. Test w zakresie ciśnienia od 0 do 1800 bar, wytwarzanego przez zintegrowaną pompę wysokiego ciśnienia Common Rail. Wbudowany program płuczący, do czyszczenia komponentów przed wykonaniem rzeczywistych pomiarów. Zintegrowana baza do przechowywania wyników pomiarów oraz danych klientów. Sprawna obsługa i funkcjonalna konstrukcja: Intuicyjny interfejs użytkownika z dotykowym ekranem Proste odłączenie ciśnienia przelewu Oszczędność miejsca dzięki kompaktowej konstrukcji Wbudowany system Windows XP Interfejs do dodatkowych urządzeń: drukarka, monitor, napęd CD/DVD, klawiatura, myszka, połączenie z siecią EPS 205 rodzaje Numer katalogowy Możliwość testowania EPS 205 (200 V) EPS 205 (400 V) CRI Piezo Bosch, CRI elektromagnetyczny Bosch, CRIN Bosch, końcówki wtrysków UI i DHK EPS 205 zestaw rozszerzający Numer katalogowy Możliwość testowania Wtryskiwacze elektromagne Delphi, Denso tyczne innych producentów Wtryskiwacze piezoelektryczne innych producentów Siemens, Denso 1 Wartości nominalne dla CRI/CRIN i wartości cisnień otwarcia dla DHK i UI (możliwe dla 1 i 2 otwarcia wtrysku), są zawarte w bazie. Aktualizacje danych są wykonywane poprzez subskrybcję CD TestData. Informacje ogólne: Urządzenie nie jest dopuszczone do naprawy lub oceny gwarancyjnej wtryskiwaczy Common Rail. Kodowanie IMA nie jest wykonalne na tym urządzeniu. Prosimy o zwrócenie uwagi na wyposażenie dodatkowe oraz akcesoria przeznaczone do tych stołów. Patrz informacje ofertowe. 51

52 Próbnik wtryskiwaczy: EPS 100 Przyrząd diagnostyczny Próbnik EPS 100 do wtryskiwaczy Bosch: uniwersalne rozwiązanie, uwzględniające rozwój techniki u Sprawdzanie i ustawianie ciśnienia otwarcia wtryskiwaczy u Ocena jakości rozpylenia (kształtu strugi) u Kontrola szczelności i chrypienia rozpylaczy stosowanych we wtryskiwaczach dwusprężynowych, z oprawami stopniowymi oraz w pompowtryskiwaczach UI i zespołach wtryskowych UP. Efektywna praca u Dzięki wysokiej dokładności odczytu (1 bar) oraz dokładności pomiarowej manometru, próbnik EPS 100 charakteryzuje się możliwym błędem całkowitym na poziomie +/- 2,4 bar. Pozwala to wykryć i usunąć nawet najmniejsze nieszczelności wtryskiwacza. u W ten sposób można usunąć usterkę jak np.nierówną pracę silnika na biegu jałowym. EPS Zakres dostawy Probierczy przewód wtrys. M 14 x 1,5/M 12 x 1, Probierczy przewód wtrys. M 14 x 1,5/M 14 x 1, Manometr 0-40 MPa 100 Ø, klasa jakości 0.6, gwint M 20 x 15 Przyjazny dla środowiska i użytkownika dzięki układowi odsysania EPS 738 występującemu w opcji u Bezpośrednie odsysanie mgły olejowej podczas badania wtryskiwaczy Wyposażenie dodatkowe Pochłaniacz mgły olejowej EPS V/50 Hz Probierczy przewód wtryskowy M 14 x 1,5/M x 1,5 Złączka redukcyjna M 14 x 1,5/M 18 x 1, Złączka redukcyjna M 14 x 1,5/M 22 x 1, Złączka redukcyjna M 14 x 1,5/M 24 x 1, Złączka redukcyjna M 14 x 1,5/M 26 x 1, Złączka redukcyjna M 14 x 1,5/M 27 x 1, Zestaw do kontroli igły rozpylacza czopikowego Metalowy zbiornik oleju, z pokrywą Zestaw adapterów UI dla poj. ciężarowych Scania, Iveco i Volvo Zestaw adapterów UI dla poj. ciężarowych Iveco i Detroit Zestaw adapterów UI dla samochodów Volkswagen Zestaw adapterów UI dla samochodów marki Nissan Złączka do wtryskiwaczy DHK - radialna do wtryskiwaczy stopniowych Złączka do wtryskiwaczy DHK - osiowa, Opel

53 Przyrządy diagnostyczne: systemy DENOX Systemy oczyszczania spalin DENOX Systemy DENOx służą do usuwania tlenków azotu ze spalin w silnikach wysokoprężnych. Do zdiagnozowania systemu na pojeździe służy w pierwszym rzędzie tester diagnostyczny (np. KTS 5xx/KTS6xx/ KTS 8xx lub KTS Truck). Nie wystarczy on jednak, aby rozpoznać usterki hydrauliczne, pneumatyczne lub mechaniczne w systemie. Dlatego są potrzebne dodatkowe przyrządy diagnostyczne (kontrola offboard), w celu zlokalizowania uszkodzeń w podzespołach, przewodach i złączkach. Firma Bosch oferuje w tym celu specjalnie przygotowane zestawy narzędzi Denoxtronic. Denoxtronic 1 Denoxtronic 1 Denoxtronic-Set 1 służy do sprawdzania systemu oczyszczania spalin DeNOX 1. Znajduje zastosowanie podczas diagnozy systemu poprzez test funkcjonowania poszczególnych elementów wchodzących w skład systemu jak również przy naprawie wymontowanego z pojazdu modułu zasilającego. Denoxtronic 2 Denoxtronic set 2 służy do sprawdzania systemu oczyszczania spalin DeNOx 2. Pozwala ocenić szczelność układu hydraulicznego, jak również wykonać pomiary dawkowania modułu tłoczącego i dozującego w ramach diagnostyki Denoxtronic. Denoxtronic PC/LD Denoxtronic set PC/LD służy do sprawdzania systemu oczyszczania spalin DeNOx w samochodach osobowych i dostawczych. Pozwala na wykonanie pełnej diagnostyki wyżej opisanego układu. Denoxtronic Zakres dostawy Walizka Denoxtronic 1 z piankową wkładką Manometr (0 1,6 kpa) Przewód pomiarowy, pneumatyka Menzurka (100 ml z pokrywą) Menzurka (250 ml z pokrywą) Menzurka (500 ml z pokrywą) Wieszak Dysza rozpylająca wzorcowa Uchwyt magnetyczny dyszy rozpylającej Moduł dozujący wzorcowy Moduł adaptacyjny, sterowanie systemu (MAN, Volvo, DAF, Iveco) Waga Ciężarek kalibracyjny do wagi Wyposażenie dodatkowe: Manometr ( kpa) Przewód probierczy, przewód do manometru

54 Systemy Denoxtronic: Denoxtronic 2, Denoxtronic PC / LD Denoxtronic 2 Denoxtronic PC / LD Narzędzia diagnostyczne Denoxtronic Zakres dostaw Walizka Denoxtronic 2 z piankową wkładką Moduł dozujący wzorcowy, pomiar wydatku Zestaw menzurek pomiarowych ze skalą (500ml, 250ml, 100ml) Przewód hydrauliczny do modułu tłoczącego Przedłużenie przewodu, test modułu pomiarowego Zatyczka uszczelniająca, zamykająca przyłącze hydrauliczne Przewód hydrauliczny do modułu dozującego pomiarowego (dopływ) Przewód hydrauliczny do modułu dozującego pomiarowego (powrót) Zatyczka uszczelniająca, przyłącze powrotne z modułu dozującego Zatyczka uszczelniająca, przyłącze zasilania z modułu dozującego Manometr (-100 kpa 900 kpa) Refraktometr, określający jakość AdBlue Przewód pomiarowy Y trójnik Zestaw testerów paskowych (z pojemnikami) Skala Ciężarek kalibracyjny do wagi Dodatkowe akcesoria: Moduł pomiarowy DeNOx Denoxtronic PC / LD Zakres dostaw Walizka Denoxtronic PC/LD z piankową wkładką Uchwyt wraz z adapterem 54Urządzenie pomiarowe do oceny kształtu strugi Denoxtronic PC / LD Zakres dostaw (kontynuacja) Przewód hydrauliczny do modułu dozującego (standard) Przewód hydrauliczny do modułu dozującego (Daimler) Przewód pomiarowy, adapter Y (standardowe połączenie) Przewód pomiarowy, adapter Y (połączenie Daimler) Manometr o zakresie pomiarowym -100 kpa 900 kpa Adapter do modułu dozującego Tarczka ze skalą do oceny rozpylania Przedłużenie przewodu, test modułu dozującego Zacisk przytrzymujący moduł dozujący (GM/Ford) Przedłużenie przewodu do modułu pomiarowego 3m Refraktometr, określający jakość AdBlue Przewód hydrauliczny do pomiaru dawkowania modułu tłoczącego Przewód hydrauliczny do pomiaru dawkowania modułu tłoczącego (połączenie Daimler) Zbiornik pomiarowy z tworzywa Wieszak do zbiornika pomiarowego (łańcuszek) Przedłużenie przewodu do testu modułu tłoczącego (samochody osobowe/ciężarowe) Zestaw testerów paskowych (z pojemnikami) Waga Ciężarek kalibracyjny do wagi Przewód hydrauliczny Zaślepka uszczelnieniająca

55 Naprawa komponentów DENOXTRONIC: w stanie wymontowanym z samochodu Niezbędny, zgodny z profilem użytkownika, komplet (pakiet) przyrządów pomiarowych oraz narzędzi do naprawy i montażu komponentów w stanie wymontowanym z pojazdu. Narzędzia serwisowe Stanowisko podstawowe do naprawy Denoxtronic Stanowisko do naprawy i testowania modułów Denoxtronic 1/2 Adapter do podłączenia elektrycznego Adapter symulujący zastępcze parametry elektryczne Zasilacz stabilizowany Zestaw Denoxtronic Zakres dostawy Walizka Denoxtronic 1, kompletna Zestaw przewodów, pneumatycznych Imadło obrotowe Przystawka, badanie szczelności Płyta montażowa do modułu zasilającego Trzpień montażowy, wyciskanie komory mieszającej (stary) Trzpień montażowy, wyciskanie komory mieszającej (nowy) Zestaw przewodów, pneumatycznych Symulator parametrów zewnętrznych Pokrywa Denox 1 Wyposażenie dodatkowe do Denoxtronic 1 Adapter elektryczny Symulator parametrów zewnętrznych Zestaw rozszerzający Denoxtronic 1 do Denoxtronic 2.1 Zakres dostawy Adapter podstawowy do podłączenia elektrycznego (Volvo, Iveco, Renault, Sisu) Adapter symulujący zastępcze parametry elektryczne (Volvo, Iveco, Renault) Zakres dostawy (ciąg dalszy) Moduł dozujący do pomiaru wydatku modułu tłoczącego Denox 2 - wzorcowy Zestaw pojemników pomiarowych ze skalą (500 ml, 250 ml, 100 ml) Przewód hydrauliczny do podłączenia modułu tłoczącego Przewód do pomiaru szczelności modułu dozującego Zaślepka przelewu z modułu dozującego Zaślepka zasilania modułu dozującego Zestaw przewodów hydraulicznych do podpięcia modułu tłoczącego i dozującego Przewód podłączeniowy Y do obwodu hydraulicznego Zaślepka wtyczki elektrycznej Ściągacz do wymiany wkładu filtra w module tłoczącym Przyrząd do wyciśnięcia zaworu wtryskowego z modułu dozującego Zestaw rozszerzający Denoxtronic 2.1 do Denoxtronic 2.2 Zakres dostawy Walizka serwisowa do testu szczelności Zestaw przewodów do DeNOx Płyta montażowa do DeNOx Ramka naciskowa DeNOx Trzpień montażowy do DeNOx Mocowanie do manometru Manometr ( kpa) Ręczna pompka podciśnieniowa Moduł sterujący 12 Volt Moduł sterujący 24 Volt Adapter (do testera KTS) Osłona/zaślepka gniazda (12 V) Osłona/zaślepka gniazda (24 V) Element zamykający Moduł dozujący Zestaw zaworu przelewowego Ciężarki kalibracyjne Opaska/zacisk Urządzenie ssące

56 System Denoxtronic: Komponenty Denoxtronic Narzędzia serwisowe Denoxtronic 2.1 zestaw kompletny Zakres dostawy Moduł dozujący, pomiar przepływu cieczy Zestaw menzurek (500 ml, 250 ml, 100 ml) łącznie z obejmą Przewód hydrauliczny do modułu zasilającego Zaślepka wtyczki elektrycznej Zatyczka przelewu z modułu dozującego Zatyczka zasilania modułu dozującego Walizka Denoxtronic 1", kompletna Zestaw przewodów pneumatycznych Imadło, mocowanie modułu zasilającego Przystawka, badanie szczelności pokrywy Ściągacz Przewód ciśnienia próbnego, kontrola ciśnienia w systemie (cieczy) Moduł adaptacyjny, diagnozowanie systemu (Volvo, Iveco, Renault, Sisu) Przystawka, diagnozowanie systemu (Volvo, Iveco, Renault) Przewód adaptacyjny, kontrola ciśnienia w systemie (powietrza) Ściągacz, wymiana wkładu filtracyjnego Denoxtronic 2.2 zestaw kompletny Elementy wchodzące w skład zestawu Walizka serwisowa Zestaw przewodów do DeNOx Płyta montażowa DeNOx Ramka naciskowa DeNOx Wybijak - trzpień Urządzenie uszczelniające Mocowanie manometru Manometr ( kpa) Ręczna pompka podciśnieniowa Moduł sterujący 12 Volt Moduł sterujący 24 Volt Adapter (do testera KTS) Osłona/zaślepka gniazda (12 Volt) Osłona/zaślepka gniazda (24 Volt) Element blokujący Moduł dozujący Waga Zestaw menzurek pomiarowych Zestaw części z zaworem upustowym Imadło obrotowe Ciężarki kalibracyjne Opaska/zacisk Urządzenie ssące Zestaw Denoxtronic Zakres dostawy Klucz specjalny Ściągacz Klucz nakrętki zbiornika Uchwyt mocujący

57 Naprawa komponentów: Rozruszniki i alternatory Dostosowane zestawy narzędzi do naprawy rozruszników i alternatorów do napraw terenowych. Powyższe zestawy narzędzi umożliwiają naprawę następujących rozruszników: DA (12 V), DM (12 V), DB (12 V), DW (12 V), EV (12 V), HEF95-L (24 V), HX (24 V), HXF95-L (24 V), GVB / HEF109-M (24 V), CF 70, SCF 70 i SC 70. Umożliwiają również naprawę następujących alternatorów: GC / KC / NC (14 V), KC / NC (28 V), GCB / KCB / NCB (14 V), H7, -8, -10P (14 V), NBL / CL (14 V, 28 V), EL 7, -8 (14 V), HD8, -9, -10 (28 V).. Zestaw narzędzi serwisowych Zestaw narzędzi (do rozruszników i alternatorów) Płyta spryskiwacza Tuleja (Ø 11 mm) Tuleja (Ø 12 mm) Tuleja (Ø 12.5 mm) Podpory, wsporniki Tuleja centrująca Urządzenie montażowe Urządzenie do demontażu elementów Kombinerki / szczypce (Ø 12,6 mm) Kombinerki / szczypce (Ø 10,4 mm) Kombinerki / szczypce (Ø 14,3 mm) Narzędzia montażowe Klucz nasadowy (SW 24) Klucz nasadowy (SW 22) Urządzenie do wciskania Narzędzia do demontażu Zestaw narzędzi (do rozruszników) Narzędzia montażowe Klucz nasadowy (ośmiokątny) Trzpień (Ø 22 mm) Urządzenie montażowe Urządzenie montażowe Trzpień rozprężny Adapter Narzędzia montażowe (8 nacięć) Narzędzia montażowe (9 nacięć) Narzędzia montażowe (10 nacięć) Tuleja montażowa Narzędzia do demontażu Narzędzia do naprężania Pierścień (8 nacięć) Pierścień (9 i 10 nacięć) Tuleja montażowa (Ø 12 mm) Narzędzia do demontażu Tuleja montażowa (Ø 10 mm) Narzędzia do demontażu Urządzenie trzymające 57

58 Przyrządy diagnostyczne Diesel-Set 1 Diesel-Set 2 Diesel-Set 1 Uniwersalny zestaw do badania obwodu niskiego ciśnienia we wszystkich układach wtryskowych samochodów osobowych i ciężarowych. Diesel-Set 2 Odpowietrzanie instalacji paliwowej z promieniowymi pompami wtryskowymi VP oraz układów Common-Rail. Diesel-Set 3.1 Badanie wytwarzania ciśnienia przez pompy wysokiego ciśnienia (CP1, CP1H, CP3, CP4.1 i CP4.2) układów Common-Rail w trakcie próby rozruchu silnika gdy zauważamy następujące usterki: - silnik nie uruchamia się (rozrusznik obraca wał korbowy) - przerwana praca (silnik gaśnie podczas pracy, nie daje się już uruchomić rozrusznikiem) - silnik zatrzymany (silnik zgasł samoczynnie) Badanie porównawcze czujnika ciśnienia paliwa w magistrali Common-Rail - brak mocy (brak wpisu usterki w pamięci sterownika) Zestaw rozszerzający Diesel-Set 3.1 Możliwość sprawdzania czujnika ciśnienia paliwa w szynie w silnikach <4 cylindrów (np. Smart). Możliwość wykonywania pomiarów w całym zakresie pracy silnika. Zestaw rozszerzający z Diesel-Set 3 do Diesel-Set 3.1 Dodatkowa możliwość badań pomp wysokiego ciśnienia CP 4.1 i CP 4.2. Menzurki do pomiaru przelewu z wtryskiwaczy Pomiar wielkości powrotu paliwa we wtryskiwaczach Common-Rail samochodów osobowych i ciężarowych. Adaptacje umożliwiają podłączenie wielu wtryskiwaczy do przyrządu do pomiaru dawkowania paliwa. 58 Diesel Set 1, badanie obwodu niskiego ciśnienia Zakres dostawy 1 Walizka pusta, z piankową wkładką Manometr, kpa Manometr, kpa Zestaw części, zawór spustowy Probierczy przewód wtrysk., elast. Y, wtyk Probierczy przewód wtrysk., elast. Y, złączka Probierczy przewód wtrysk., elast. Y, złączka Probierczy przewód wtrysk., elast. Y, złączka Probierczy przewód wtrysk., elast. Y, złączka Probierczy przewód wtrysk., elast. Y, złączka Probierczy przewód wtrysk., elast. Y, złączka Probierczy przewód wtrysk., elast. Y, wtyk 10mm Probierczy przewód wtrysk., elast. Y, wtyk 8mm Zestaw narzędzi, śruby podwójne drążone Zestaw narzędzi, króćce z gwintem wewnętrznym Zestaw narzędzi, króćce z gwintem wewnętrznym Przewód dla pomiaru ciśnienia na powrocie z wtryskiwaczy Diesel Set 2, odpowietrz. obwodu niskiego ciśn Zakres dostawy Pompka ręczna Przyłącze Adapter Śruba drążona Kompletny zakres dostawy, wyposażenie opcjonalne oraz uzupełniające jest podane w informacjach ofertowych.

59 Przyrządy diagnostyczne Diesel-Set 3.1 Przyrząd do pomiaru dawkowania paliwa Narzędzia diagnostyczne Diesel set 3.1, badanie obwodu wysokiego ciśnienia Zakres dostaw Walizka z piankową wkładką Cyfrowy wskaźnik ciśnienia Przewody podłączeniowe Przewody podłączeniowe Przetwornik ciśnienia Moduł pomiaru ciśnienia Szyna pomiarowa Pojemnik Instrukcja (CD-ROM) Diesel Set 3, zestaw rozszerzający (do daty produkcji ) Diesel Set 3, zestaw rozszerzający (powyżej daty produkcji ) Zestaw upgrade z Diesel Set do Diesel Set 3.1 Menzurki do pomiaru dawek przelewu wtryskiwaczy CRI/CRIN Adapter, wkręcany (6 szt.) Adapter, piezowtryskiwacze (1 szt) Adapter, piezowtryskiwacze (6 szt.) Adapter, wtryskiwacze Delphi (1 szt) Adapter, wtryskiwacze Delphi (6 szt.) Adapter, wtryskiwacze Denso (1 szt) Adapter, wtryskiwacze Denso (6 szt.) Adapter, wtryskiwacze Siemens (1 szt) Adapter, wtryskiwacze Siemens (6 szt.) Adapter, wtryskiwcze Bosch (CRI 2-18, 2-20) typ prosty (6 złączek i 6 korków) Adapter, wtryskiwcze Bosch (CRI 2-18, 2-20) typ "kątowy" (6 złączek i 6 korków) Zestaw korków, przewód powrotny (6 szt.) Adapter, wkręcany (6 szt.) Zestaw narzędzi do podłączenia przyrządu do pomiaru dawek na powrocie do CRIN Inne narzędzia diagnostyczne Cewka do pomiaru sygnału wysterowania wtryskiwaczy elektromagnetycznych (sam. osob./poj. ciężarowy) Tester, wysterowanie CRI (piezo) Cewka do pomiaru, sygnału wysterowania wtryskiwaczy elektromagnetycznych Delphi Zestaw upgrade z diesel Set 3 do diesel Set

60 Koncepcja organizacji stanowiska EPS m Sprawdzanie 1,1 m 0,7 m KMA 0,63 m Chłodnica obiegowego ukł. chłodzenia 0,6 m 7 m 1,4 m 0,7 m EPS 815 (Wysokość 1,9 m) Przyłącze instalacji EPS sieci 2,3 m Szafka na narzędzia specjalne 4 m Naprawa 0,5 m Badanie wtryskiwaczy Punkt mycia, myjka ultradźwiękowa 0,5 m Stół warsztatowy (wys. 2,16 m) 0,81 m Stół warsztatowy (wys. 2,16 m) 2 m 1,5 m Szafka na wtryskiwacze probiercze i przewody wtryskowe 3 m 1,5 m Idealne stanowisko warsztatowe do obsługi osprzętu silników wysokoprężnych ( ) Stanowisko do naprawy pomp wtryskowych i podzespołów spełnia najwyższe wymagania dotyczące czystości, przejrzystości, rozplanowania i funkcjonalności. Najmniejsza drobina zanieczyszczenia, jaka przedostanie się do układu wtryskowego, może spowodować zakłócenia w zasilaniu silnika. 60 Stanowisko powinno być przygotowane w sposób następujący: u Podłoga z betonu pokrywanego materiałem łatwo zmywalnym, podkładki tłumiące pod nóżkami stołu u Dostateczna wentylacja do odprowadzania oparów paliwa u Zalecana izolacja akustyczna u Przyłącze wody chłodzącej z dopływem i odpływem lub obiegowy układ chłodzenia

61 Dane techniczne: EPS 815 min mm max mm Wymiary stanowiska EPS 815 Przyłącze wody G1/2 A ISO dopływ odpływ max. 17 C* 987 mm 200 mm 630 mm 200 mm Maksymalny obszar zajmowany przez wspornik cylindrów pomiarowych przystawki KMA 802 lub przez wspornik menzurek przystawki MGT 812/824 System pomiaru dawek 12 mm *Wskazówka Jeżeli temperatura dopływającej wody chłodzącej przekracza 17 C, to oprócz zainstalowania obiegowego układu chłodzenia (patrz wyposażenie dodatkowe) trzeba przewidzieć w warsztacie dodatkowe rozwiązania techniczne. Prosimy zwracać się w tej sprawie do regionalnego przedstawiciela handlowego Bosch mm 773 mm 656 mm Zakres odchylenia Ø 2003 mm Maksymalny obszar zajmowany przez monitor i klawiaturę przy KMA 802 lub przez licznik suwów i obrotów przy MGT 812/ mm Przyłącze wody 310 mm Przyłącze zasilania elektrycznego 2306 mm 2937 mm Maksymalny obszar zajmowany przez komputer przy KMA mm 1765 mm Przyłącze zasilania elektrycznego Dane technicne EPS 815 Wymiary: D x W x S mm 2260 x 1588 x 860 Masa około kg 1000 Napęd: Silnik specjalny z pełną ochroną (termiczną i przed przeciążeniem), wyjście na sprzęgło, wersja podstawowa Moc dysponowana (praca ciągła) kw 10,2 Moc dysponowana (20 min) kw 15 Moc dysponowana (60 sek) kw 17,5 Elektryczne zabezpieczenie instalacji A 35 Wyłącznik różnicowoprądowy ma 300 Moment obrot. na sprzęgle (praca ciągła) 0 bis 590 obr/min Nm bis 850 obr/min Nm przy 1500 obr/min Nm 65 przy 2500 obr/min Nm 38 Moment obrotowy na sprzęgle (60 sek) 0 bis 590 obr/min Nm bis 850 obr/min Nm przy 1500 obr/min Nm 111 przy 2500 obr/min Nm 67 Zakres prędkości obrotowej min Dokładność regulacji prędkości obrotowej min -1 < ± 1 Czas reakcji na zmianę prędkości obr. µs 250 Prędkość zmiany obrotów min -1 /s 250 Kierunek obrotów: lewy/prawy Dokładność pozycjonowania (regul. położ.) <) 0,1 Moment bezwład. tarczy z podział. kątową kg/m 2 1,5 Wysokość osi (odległość płyty stano- mm 125 wiska od osi pompy wtryskowej) Sprzęgło wałka napędowego: Sprzęgło wielopłytk. bezluzowe zgodne z ISO Nm/ 2600 Zasilanie napięciem: 12/24 V zaworu elektromagn. Start/Stop A 7 Wydajność pompy zasilającej: Niskie ciśnienie oleju probierczego kpa l/min 0-22 Wysokie ciśnienie oleju probierczego MPa 0-6 l/min 0-1,4 Ciśnienie oleju smarowego kpa (wyposażenie dodatkowe) l/min 0-5,8 Manometer: Niskie ciśnienie kpa Wysokie ciśnienie MPa 0-6 Podciśnienie/ciśnienie wew. pompy kpa Ciśnienie pompy zasilającej MPa 0-1,6 Ciśn. oleju smarowego (wypos. dod.) MPa 0-1 Ogrzewanie/chłodzenie: Ogrzewanie oleju probierczego: elektr. ok. kw 2,2 Chłodzenie oleju probierczego: podłączenie ISO 288 G 1/2 Zużycie wody chłodzącej ok. l/min 9 Temperatura wody chłodzącej max C 17 Pojemności: Olej probierczy ok. l 50 Zbiornik na zanieczyszczony olej ok. l 6 Smar płynny (wypos. dodatk.) ok. l 12 Kolor stanowiska: zielony RAL

62 Koncepcja organizacji stanowiska EPS m Sprawdzanie 0,7 m 0,7 m 1,1 m Chłodnica obiegowego ukł. chłodzenia 0,6 m EPS 708 1,5 m 7 m Obszar pracy 2,1 m 4 m 400 Volt 3 fazy 0,8 m Szafa na wtryskiwacze probiercze i przewody wtryskowe Naprawa 0,5 m 0,5 m Badanie wtryskiwaczy Stół warsztatowy (wys. 2,16 m) 0,81 m Stół warsztatowy (wys. 2,16 m) 2 m 1,5 m Szafka na narzędzia specjalne 3 m 1,5 m Idealne stanowisko warsztatowe do obsługi osprzętu silników wysokoprężnych ( ) Stanowisko do naprawy pomp wtryskowych i podzespołów spełnia najwyższe wymagania dotyczące czystości, przejrzystości, rozplanowania i funkcjonalności. Najmniejsza drobina zanieczyszczenia, jaka przedostanie się do układu wtryskowego, może spowodować zakłócenia w zasilaniu silnika 62 Stanowisko powinno być przygotowane w sposób następujący: u Podłoga z betonu pokrywanego materiałem łatwo zmywalnym, podkładki tłumiące pod nóżkami stołu u Dostateczna wentylacja do odprowadzania oparów paliwa u Zalecana izolacja akustyczna u Przyłącze wody chłodzącej z dopływem i odpływem lub obiegowy układ chłodzenia

63 Dane techniczne: EPS 708 / EPS 205 / EPS 100 Dane techniczne EPS 708 Wymiary: D x W x S mm x x 790 Masa z chłodnicą, z/bez paliwa ok. kg 850/920 Masa (z opakowaniem. bez paliwa) ok. kg 950 Napięcie nominalne trzyfazowe 400 V VAC Napięcie nominalne trzyfazowe 230 V VAC Liczba faz P/PE 3 Częstotliwość wejścia Hz 50/60 Prąd nominalny dla 400 V A 30 (bezpiecz. 35A gg) Prąd nominalny dla 230 V A 60 (bezpiecz. 63A gg) Moc znamionowa kva 21 Elektryczne zabezpieczenie instalacji A 40 Wyłącznik różnicowo-prądowy ma 500 Napęd: Moment obr. przy zatrzymaniu (silnik) Nm 23 Maks. moment obrotowy (silnik) Nm 61 Zakres prędkości obrotowej obr/min Kierunek obrotów: lewy/praw Wysokość osi (odległość płyty sta- mm 110 nowiska od osi pompy wtryskowej) Sprzęgło wałka napędowego: Sprzęgło wielopłytkowe bezluzowe Nm/ 2600 zgodne z ISO Wydajność pompy zasilającej: Niskie ciśnienie oleju probierczego kpa 500 l/min 3-6 Wysokie ciśnienie oleju probierczego MPa 220 l/min 58 Ciśnienie oleju smarowego kpa (wyposażenie dodatkowe) l/min 0-5,8 Ustawianie ciśnienia: Zasobnik (Rail) przystosowany do MPa 250 Ciśnienie probiercze MPa Ciśnienie wstępnej pompy zasilającej kpa Ciśnienie oleju smarowego kpa (wyposażenie dodatkowe) Ogrzewanie/chłodzenie: Ogrzew. oleju probierczego: elektr. ok. kw 2,1 Chłodzenie oleju probierczego: ISO 288 2,5 bar przy G1/2" podłączenie wody Temperatura wody chłodzącej maks. C 17 Pojemności: Olej probierczy ok. dcm 3 55 Zbiornik na zanieczyszczony olej ok. dcm 3 10 Smar płynny (wyposaż. dodatk.) ok dcm 3 8 Kolor stanowiska: zielony RAL 6018 Zakresy pomiarowe: Zakres regulacji temperatury C Dokładność pomiaru temperatury C ±0,5 Pompa pomiar dawkowania l/h 0, Pompa pomiar dawkowania powrotnego l/h Wtryskiwacz pomiar dawkowania mm 3 /suw 0,03-30 Dane techniczne EPS 708 Dokładności pomiarów l/h 0,03-0,1 < ± 3 % l/h 0,1-1 < ± 2 % l/h 1-30 < ± 1 % l/h < ±1,5% l/h < ±1% Maks. dopuszczalne temperatury C 40 otoczenia Licznik godzin pracy osobny dla stołu, silnika i systemu pomiarowego Wyposażenie standardowe EPS 708 Stół, monitor, mysz, komputer, przewód zasilający, węże hydrauliczne, pakiet oprogramowania, osłona, zasobnik 2500 bar Dane techniczne EPS 205/206 Napięcie znamionowe VAC dla EPS V Napięcie znamionowe VAC dla EPS V Liczba faz - 3P/PE Częstotliwość Hz 50/60 Prąd znamionowy dla EPS V A 15 Prąd znamionowy dla EPS V A 27 Moc znamionowa kw 4,2 Ciśnienie sprężonego powietrza MPa 0,5-0,8 Temperatura pracy C 0-40 Klasa ochrony - IP 34 Ciśnienie oleju MPa 180 Maksymalna prędkość obr. obr/min Napięcie sterujące VDC 24 Pojemność zbior. oleju probierczego dcm 3 7 Poziom hałasu odniesiony do db(a) < 71,5 stanowiska pracy według DIN EN ISO Poziom mocy hałasu według db(a) < 84,1 DIN EN ISO 3744 Wymiary EPS 205/206 (WxSxG) mm 580 x 560 x 780 Masa EPS 205/206 z opakowaniem kg 253/245 Masa EPS 205/206 (bez oleju kg 138/134 probierczego i opakowania) Wanna na olej (W x S x G) (opcja) mm 30 x 570 x 720 Wskazówka dotycząca bezpieczeństwa pracy z EPS 205: EPS 205 wolno podłączać tylko wtyczką prądu trójfazowego do uziemionej, symetrycznej instalacji prądu trójfazowego (400 V i 200V). Instalacja prądu trójfazowego musi być zabezpieczona wyłącznikiem ochronnym różnicowym (FI) o nominalnym prądzie 30 ma. Przyrząd na 400 V musi być zabezpieczony bezpiecznikiem 16 A, a przyrząd na 230V musi być zabezpieczony bezpiecznikiem 32A. Dane techniczne EPS 100 Dla wtryskiwaczy typu - P, R, S, T Manometer bar Manometer MPa 0-40 Rozmiar gwintu złączki przewody wtryskowego - M 14 x 1,5 Masa kg 4 63

64 Dane techniczne: MGT 8xx / KMA 8xx Dane techniczne MGT 812 / MGT 824 Masa kg 33 / 39 Wymiary mm 825 x 590 x 285 / 840 x 630 x 290 Zakres pomiarowy prędkości obr. obr/min Dokładność prędkości obrotowej obr/min < ± 0,25 % ± 1 dz. Zakres liczby wtrysków wtrysk w odstępach co 50 Dokładność liczby suwów wtrysk < ± 0,4 Zakres pomiarowy temperatury C Zakres regulacji temperatury C Dokładność pomiaru temperatury C 40 ± 0,5; 80 ± 1,2 Pomiar wielkości przelewu l/h Liczba miejsc pomiarowych 12 Wielkość menzurek ml Licznik godzin pracy 40 lat w cyklu 0,25 godzinnym Zakres dostawy MGT 812/MGT 824 u Wspornik menzurek u Licznik obrotów i wtrysków z regulatorem temperatury u 12 menzurek 44 ml i 12 menzurek 260 ml u 2 okładki na arkusze z wynikami badań Dane techniczne KMA 802 / KMA 822 Masa kg 68/100 Wymiary mm 840 x 630 x 290/ 630 x 1700 x 630 Zakres pomiarowy prędkości obr. obr/min Dokładność prędkości obr. obr/min < ± 0,25 % ± 1 dz. Zakres pomiarowy temperatury C Zakres regulacji temperatury C Dokładność pomiaru temperatury C 40 ± 0,5; 80 ± 1,2 Pomiar wielkości przelewu l/h Liczba miejsc pomiarowych 12 Zakres pomiarowy l/h 0,03-30 Maks./min dawka w ramach zakresu pomiarowego mm 3 /suw 0, Dokładność pomiaru l/h 0,03-0,1 < ± 3 % l/h 0,1-1 < ± 2 % l/h 1-30 < ± 1 % Max temperatura otoczenia C 40 Licznik godzin pracy Zasilanie (gdy jest EPS 815) 40 lat w cyklu 0,25 godzinnym 230 V 50/60 Hz 3 A 28 V 50/60 Hz 5 A 20 V 50/60 Hz 3 A Zakres dostawy KMA 802 / KMA 822 u Urządzenie do pomiaru dawek u Monitor kolorowy 19 LCD na obrotowej podstawie u Szuflada na klawiaturę u Zestaw elementów instalacyjnych u Przewody elektrycznego zasilania u Przystawka KMA 802 do zamontowania na stanowisku, zawierająca napęd DVD u Przystawka KMA 822 z wózkiem do ustawienia obok stanowiska 64

65 Oferta na stanowisko: EPS 815 Pozycja Stanowisko probiercze 1 Stanowiska probiercze bez systemu pomiarowego Prosimy wybrać jeden z poniższych stołów probierczych 1.1a EPS V b EPS / 220 / 230 / 240 V c EPS / 460 / 480 / 500 V Przystawki (dla systemów mechanicznych i elektronicznych 2 Zestawy wyposażenia do systemów konwencjonalnych (mechaniczne pompy wtryskowe rzędowe, pompy rozdzielaczowe) 2.1 Zestaw podstawowy Zestaw dla pomp A Zestaw dla pomp P Zestaw dla pomp VE Zestaw dla pomp M-MW Zestaw dla pomp H Przyrząd kontrolny EPS 865 EDC-VE z nastawnikiem potencjometrycznyn Zestaw dodatkowy dla stabilizatora EDC-VE, konieczny do testowania pomp EDC-VE z czujnikiem HDK Zestaw do systemów VP (VP 29, VP 30, VP 44) 3.1 Przystawka VPM 844 (VP 29 / 30 / 44), tylko dla EPS 815 od daty produkcji 01/2001, temperatura wody chłodzącej maks. dopuszczalna 17 C przy badaniu VP 29 / 30 / Zestaw modyfikacyjny dla komputera , obejmuje: kartę wtykaną CAN , kartę wtykaną SVTW , moduł komunikacyjny ISO Przewód probierczy ciśnieniowy L= 350 mm (Ford / Rover VP 29 / 30) Przewód probierczy ciśnieniowy L= 450 mm (Audi / BMW / Ford / Nissan / Opel VP 44) Przewód probierczy ciśnieniowy L= 845 mm (Cummins / John Deere / MAN / Nissan / VM Motori / Volvo VP 44) Przewód probierczy ciśnieniowy L= 450 mm (Opel VP 29 / SISU / Perkins VP 30) Wtryskiwacz probierczy typ IX sam. osob. / poj. ciężar. (d= 0,5), 6 szt. zalecane, stosowany przy VPM 844 (VP 44) Wtryskiwacz probierczy typ X sam. osob. (d= 0,4), 6 szt. zalecane stosowany przy VPM 844 (VP 44) Wtryskiwacz probierczy typ X poj. ciężar. (d= 0,5), 6 szt. zalecane stosowany przy VPM 844 (VP 44) Wtryskiwacz probierczy typ X poj. ciężar. (d=0,53 mm), 6 szt. zalecane, stosowany przy VPM 844 (VP 44) i CAM 847 (UP, PLD) Mocowanie zaciskowe Audi, 2 szt. wymagane (tylko VP 44) Zestaw uchwytów przewodów Podstawka pod wtryskiwacze probiercze KDEP 1140, kompletna z przewodami i adapterami. Konieczna jeżeli nie występuje zestaw do pomp VE Adapter do mocowania PDHK typ X Uwaga! Niezbędne 6 x Dla zestawy testowe do systemów UI / UP (UI-P, UI-N, UP) Prosimy wybrać między pakietem kompletnym (poz. 4.1a) a indywidualnym (poz. 4.1b): 4.1a CAM 847 pakiet kompletny razem z 12 adaptacjami do badania UI-P, UI-N oraz UP. Tylko dla EPS od daty produkcji 01/ b CAM 847 pakiet Indywidualny Cambox bez zestawu adapterów. Tylko dla EPS 815 od daty produkcji 01/ b.1 Zestaw adapterów do UI-P, składający się z 2 adapterów do badania UI Bosch samochodów osobowych b.2 Zestaw adapterów do UI-N, składający się z 6 adapterów do badania UI Bosch pojazdów ciężarowych b.3 Zestaw adapterów do UP, składający się z 4 adapterów do badania UP Bosch b.4 Mocowanie DHK, wymagane do badania UP b.5 Komora wtryskowa, wymagane do badania UI Precyzyjny zasilacz sieciowy (zawarty w zestawie VPM 844), wymagany dla CRI 846 H, CRI / CRIN 848 H oraz CAM

66 Oferta na stanowisko: EPS 815 Pozycja Wtryskiwacz probierczy, wymagany dla CAM 847, gdy nie występuje VPM Wtryskiwacz probierczy, wymagany dla CAM 847, gdy nie występuje wtryskiwacz probierczy nakrętka mocująca rozpylacza Zestawy do pomp CP Common-Rail 5.1 Zestaw podstawowy CRS 845 H dla podzespołów CR (CP, CRI oraz CRIN) Zestaw modyfikacyjny z 1600 bar na 1800 bar, wymagane dla już istniejącego CRS 845 z datą produkcji przed 05/ Zestaw modyfikacyjny CRS 845 H, wymagane dla przejścia z CRS 845 (1800 bar) na CRS 845 H (2500 bar) Zestaw do pomp CP1/ CP1H Zestaw do pomp CP Płyta elektroniki sterującej do badania CP2, wymagana dla już istniejącego CRS 845 z datą produkcji przed 04/ Zestaw do pomp CP Wskazówka: dla CP3.3/3.4 konieczne zasilanie olejem smarującym (zawiera ) Zestaw modyfikacyjny CP3.4, podłączenie powrotu dla pomp CP 3.4 dla użytkowników ze "starym" zestawem CP = Zestaw rozszerzający MAN CP3.4, zestaw sprzęgła wieloklinowego i kołnierza mocującego MAN warunkiem jest zestaw do pomp CP3 lub CP1/ CP3) Zestaw do pomp CP4. Wskazówka: Badanie pomp CP4 wymaga zestawu CRS 845 H albo rozszerzenia o nr Zestaw do pomp CB18. Wskazówka: Badanie pomp CB18 możliwe jedynie z CRS 845 i CRS 845 H Zestaw do pomp CB CP Delphi / Denso / Siemens (zestaw do pomp obcych), następca dla /...162/ Zestaw modyfikacyjny CP Delphi / Denso / Siemens (zestaw do pomp obcych) z nowymi adapterami dla pomp obcych CP dla użytkowników ze "starymi" zestawami do pomp obcych CP /...162/ /...162/ = Przystawki dla wtryskiwaczy CR ( CRI1, CRI2.x, CRIN1, CRIN2 i CRIN3 Bosch) a a a a.3 Prosimy wybrać między CRI 846 H (poz a) a CRI / CRIN 848 H (poz b): Zestaw testowy CRI 846 H Do badania CRI-Bosch (elektromagnetyczne) sam. osobowych + zestaw podstawowy dla CRI Piezo, obce oraz poj. ciężarowych (warunkiem jest posiadanie CRS 845 lub CRS 845 H). Przy pierwszym uruchomieniu jest wymagana kalibracja czujnika ciśnienia w zasobniku Zestaw modyfikacyjny do odchylania zasobnika (do adaptacji wtryskiwaczy Common-Rail), wymagane dla już istniejącego CRI 846 z datą produkcji przed 06/ Zestaw modyfikacyjny CRI 846 H, wymagane dla przejścia z CRI 846 (1800 bar) na CRI 846 H (2500 bar) zawiera min szynę rozdzielającą 2500 bar Adapter (dostosowanie gwintu i ograniczenie do 1800 bar), wymagane, gdy jest stosowana kombinacja przystawek CRS 845 (1800 bar) oraz CRI 846 H (2500 bar) lub CRS 845 H (2500 bar) oraz CRI 846 (1800 bar) a.4 Zestaw adapterów do testowania CRI 2-18, CRI 2-20 (CRI 2.5) Zestaw zawierający 6 przewodów złączeniowych a.5 Zestaw do badania CRIN Tylko wymagane, gdy klient nie decyduje się na CRI / CRIN 848 H (poz b). Dla wtryskiwaczy Bosch poj. ciężarowych jest wymagane CRI 846 lub CRI 846 H: dla 1x mocowanie CRIN: 1x zestaw CRIN , dla 2x mocowania CRIN: 2x zestawy CRIN x przewód adaptacyjny a.5.1 Przewód adaptacyjny, wymagany, gdy użytkownik mocuje 2x zestaw CRIN a b b.1 Zestaw modyfikacyjny przewodu powrotnego CRIN (przedłużony przewód powrotny), wymagane dla starego zestawu CRIN = CRI / CRIN 848 H przystawka Do badania 6 wtryskiwaczy CRI Bosch sam. osobowe, 6 piezowtryskiwaczy CRI i 4 wtryskiwaczy CRIN Bosch do poj. ciężar. Do wtryskiwaczy piezo wymagany zestaw testowy piezowtryskiwaczy. (wymagane posiadanie CRS 845H) Zestaw modyfikacyjny z CRI 846 H na CRI/CRIN 848 H dla rozszerzenia badaniamaks. 4 CRIN, nie zawiera szyny rozdzielającej bar, dla uzupełnienia CRI 846 H (2 500 bar) na CRI/CRIN 848 H. (wymagane CRS 845 H)

67 Pozycja b.2 Adaptery i płyty montażowe dla CRI/CRIN 848H ( , , i ) b.2.1 Zestaw adapterów - A1i b.2.2 Zestaw adapterów - A2i (Valtra Tractors, SISU Motors) b.2.3 Zestaw adapterów - A3i (Iveco, New Holland, Cummins, CDC, Dongfeng, MAN, Dodge, KamAZ, VW, Ford) b.2.4 Zestaw adapterów - A4i (Renault, MAN, Dongfeng, MAZ, LiaZ, MZKT, Tonar, Ural, YamZ) b.2.5 Zestaw adapterów - A5i (MAN, Liebherr) b.2.6 Zestaw adapterów - A6i (MAN) b.2.7 Zestaw adapterów - A7i (Ford Otosan Türky) b.2.8 Zestaw adapterów - A8i (DHIM, Yuchai, Doosan) b.2.9 Zestaw adapterów - A9i (Deutz, MAZ, YaMZ) b.2.10 Zestaw adapterów - A10i (FAW) b.2.11 Zestaw adapterów - A11i (DCD, Dongfeng) b.2.12 Zestaw adapterów - A12i (MAZ, YaMZ, Ashok Leyland) b.2.13 Zestaw adapterów - A13i (Renault, Fendt, Deutz, FAW, Volvo, Weihai, Yuchai, Foton) b.2.14 Zestaw adapterów - A14i (MAN, International Harvester, Shanqi, Foton, CNHTC, Weichai, Liebherr, MTU) b.2.15 Zestaw adapterów - A15i (Shanqi, Foton, CNHTC, Weichai) b.2.16 Zestaw adapterów - A16i (DHIM, Yuchai, Doosan) b.2.17 Zestaw adapterów - A1e (Deutz) b.2.18 Zestaw adapterów - A3e (Iveco, New Holland) b.2.19 Zestaw adapterów - A4e (Mitsubishi Fuso) b.2.20 Zestaw płyt montażowych - K1 (Fiat, Iveco, Volvo, Deutz) b.2.21 Zestaw płyt montażowych - K2 (Valtra Tractors, SISU Motors, FAW, Ashok Leyland, Northbenz, Weichai, GAZ, PAZ, MAZ, MTZ, MMZ, Yuchai, Shanqi, Foton, CNHTC, Amur, KayZ, MFDPL) b.2.22 Zestaw płyt montażowych - K3 (Fiat, Iveco, Renault, Peugeot, Citroën, VW, Marcopolo, Agrale, MWM, Weichai, Volvo) b.2.23 Zestaw płyt montażowych - K4 (Chevrolet, General Motors, Valtra Tractors, SISU Motors, GMC, KamAZ) b.2.24 Zestaw płyt montażowych - K3i (Iveco, Cummins, VW, Ford, CASE New Holland) b.2.25 Zestaw płyt montażowych - K5 (Renault, MAN, Dongfeng) b.2.26 Zestaw płyt montażowych - K6 (Ford Otosa-Türky, DHIM, Renault, Deutz, Fendt, FAW, Yuchai, Shanqi, Foton, CNHTC, Weichai, Dongfeng DCD, Volvo, Doosan, MAZ, NAV-INTL, YamZ, Ashok Leyland, DHTM) b.2.27 Zestaw płyt montażowych - K7 (MAN, Dongfeng, International Harvester, Liebherr, MAZ, LiaZ, MZKT, Tonar, Ural, YamZ, Shanqi, Foton, CNHTC, MTU) b.2.28 Zestaw płyt montażowych - K8 (Mitsubishi Fuso, Iveco, CASE New Holland) b.2.29 Zestaw płyt montażowych - K1i b.2.30 Zestaw płyt montażowych - K11 (Mazda) Japan CRI b.2.31 Zestaw płyt montażowych K 12 (Iveco, Cummins, Case, New Holland, VW/Ford Brasil) b b.4 Zestaw uzupełniający: z 6 obrotowymi złączkami, stosowanymi do pomiaru dawek, oraz z jedną płyta pośrednią przy zasobniku rozdzielającym do zwiększenia drogi przesuwu (tylko dla CRI/CRIN848H lub ). Zawarte już w CRI/CRIN848H lub Zestaw uzupełniający: 6 elementów mocujących z opuszczonym gniazdem sprężyny oraz prowadnica płyty montażowej z fazowaną powierzchnią (tylko dla lub ). Zawarte już w CRI/CRIN848H lub Zestawy, które mogą być stosowane przy CRI 846 H (poz a) lub przy CRI / CRIN 848 H (poz b) a Zestaw adapterów do testowania CRI 2-18, CRI 2-20 (CRI 2.5) Zestaw zawierający 6 przewodów złączeniowych CRI Delphi / Denso (dla CRI obce do samochodów osobowych), dostarczane bez komory wtryskowej Zestaw modyfikacyjny CRI Delphi / Denso z przewodami elastycznymi oraz softwarem (badanie wtryskiwaczy powyżej 1Ω), wymagane dla starego CRI Delphi / Denso = CRI Piezo (dla CRI Piezo Bosch, Siemens oraz Denso)

68 Oferta na stanowisko: EPS 815 Pozycja Przewody elastyczne (6 szt.), wymagane dla zestawu CRI Piezo (wtryskiwacze Denso), jeżeli nie występuje zestaw CRI Delphi / Denso Zestaw modyfikacyjny CRI Piezo przed 05/ Akcesoria dla CRI Delphi / Denso (poz ) oraz CRI Piezo (poz ) Komora wtryskowa (stara) 6 sztuk. Prosimy o pracowanie na tej komorze wtryskowej, dopóki nie zostanie wprowadzona nowa komora wtryskowa lub poinformuj klientów, że SOL będzie Zestaw komory wtryskowej (nowy), (6 szt. w zakresie dostawy), wymagane dla przystawek CRI Piezo (wtryskiwacze Denso / Siemens) oraz CRI Delphi / Denso (elektromagnetyczne). Wymagane, jeżeli nie występuje zestaw CRI Delphi / Denso lub (z datą produkcji przed 12/ 2010). Nie wymagane, jeżeli występuje CRI/CRIN 848 H Zestaw przewodów probierczych ciśnieniowych 1800 bar (6 szt.), stosowane tylko z CRI 846 (1800 bar), wymagane dla przystawek CRI Piezo (wtryskiwacze Bosch) oraz CRI Delphi / Denso (elektromagnetyczne) Zakres dostawy: 6x przewód probierczy ciśnieniowy 180 M14x1,5 na M14x1, Zestaw przewodów probierczych ciśnieniowych 2500 bar (6 szt.), stosowane tylko z CRI 846 H (2500 bar) lub CRI / CRIN 848 H. Wymagane dla przystawek CRI Piezo (wtryskiwacze Bosch) oraz CRI Delphi / Denso (elektromagnetyczne). Zakres dostawy: 6x przewód probierczy ciśnieniowy 180 M16x1,5 na M14x1, Wyposażenie dodatkowe do zestawów Common-Rail (pod poz. 5) 6.1 Przewód elastyczny wysokiego ciśnienia 2500 bar, długość: mm, przeznaczony dla: CP1, CP2, CP3, CP1 / CP3, CP-Delphi / Denso / Siemens, CRI 846 H, CRI / CRIN 848 H. Uwaga! Jeżeli jest stosowane CP2: 2 x Zakres dostawy: przewód elastyczny wysokiego ciśnienia M16x1,5 na M16 / M14 / M12x1,5, zagięty adapter M16x1,5 na M12x1,5, nakrętki Przewód elastyczny wysokiego ciśnienia 2500 bar, długość: 750 mm, wymagane dla: przystawka CRI / CRIN 848 H, CRIN Uwaga! Jeżeli jest stosowane CRI / CRIN 848 H, to: 4 x , jeżeli jest stosowany 1 zestaw CRIN, to: 1x , jeżeli są stosowane 2 zestawy CRIN, to: 2x Zakres dostawy: przewód elastyczny wysokiego ciśnienia M16x1,5 na M16 / M14 / M12x1,5, zagięty adapter M16x1,5 na M12x1,5, nakrętki Przewód elastyczny wysokiego ciśnienia 1800 bar, długość: mm, przeznaczony dla: CP z adaptacją gwintu M14 - prosty, wymagane jeżeli badanie ma być do 1800 bar oraz nie występuje przewód elastyczny 2500 bar Zakres dostawy: przewód elastyczny M14x1,5 na M14x1,5 - prosty Przewód elastyczny wysokiego ciśnienia 1800 bar, długość: mm, przeznaczony dla: przystawka CP, CRIN z adaptacją gwintu M12 - prosty, wymagane jeżeli badanie ma być do 1800 bar oraz przewód elastyczny 2500 bar nie występuje. Jest stosowany 1 zestaw CRIN: 1x , są stosowane 2 zestawy CRIN: 2x Zakres dostawy: przewód elastyczny M14x1,5 na M12x1,5 - prosty Przewód elastyczny wysokiego ciśnienia 1800 bar, długość: mm, przeznaczony dla: CP z adaptacją gwintu M12-90, wymagane jeżeli badanie ma być do 1800 bar oraz nie występuje przewód elastyczny 2500 bar Zakres dostawy: przewód elastyczny M14x1,5 na M12x1, Adapter, przeznaczony dla adaptacji pomp oraz CRIN, od strony węża M12 -> M14 pompa lub CRIN, oferta opcjonalna, gdy nie występuje wąż M14 / M bar. Zakres dostawy: adapter M12x1,5 na M14x1, Wyposażenie do stanowiska probierczego 7 Akcesoria dla danego stanowiska 7.1 Bezluzowe sprzęgło napędowe, wymagane dla CRS 845 H oraz CAM Przedłużka wrzeciona stołu, wymagane dla CRS 845 H oraz CAM Uchwyt mocujący kątowy, wymagane dla wszystkich pomp VE, VR, CR Zestaw uzupełniający rurek odstojnikowych wymagane dla KMA z datą produkcji przed 04/ Prosimy wybrać trafo V lub trafo V (poz. 7.4a oraz poz. 7.4b): 7. 4a Zestaw do adaptacji trafo V / EPS 815, wymagane dla VPM 844, CRI 846 H, CRI / CRIN 848 H tylko dla EPS 815 z datą produkcji przed 07/ b Zestaw do adaptacji trafo V / EPS 815, wymagane dla VPM 844, CRI 846 H, CRI / CRIN 848 H tylko dla EPS 815 z datą produkcji przed 07/

69 Pozycja 7.5 Zasilanie olejem smarowym, zestaw uzupełniający napięcie 200 do 500 V. Wskazówka: dla pomp CP2 / CP3.4, wymagane CAM Zestaw do adaptacji zasilania olejem smarowym , gdy po stronie zasysającej jest zamontowany filtr. Wskazówka: wymagane przy rozszerzeniu zasilania olejem smarowym do , kiedy jest stosowany CAM Zestaw do adaptacji zasilania olejem smarowym , gdy po stronie powrotu jest zamontowany filtr. Wskazówka: wymagane przy rozszerzeniu zasilania olejem smarowym do , kiedy jest stosowany CAM Wymiennik ciepła, wymagane dla CRS 845 H, VPM 844 oraz CAM Zestaw modyfikacyjny wymiennika ciepła (2500 bar), wymagane dla zestawu modyfikacyjnego CRS 845 H ( ) = Rozszerzenie dla wymiennika ciepła do 12 kanałów, wymagane do badania pomp CR o wydatku > 160 l / h Precyzyjny zasilacz sieciowy (zawarty w zestawie VPM 844), wymagany dla CRI 846 H, CRI / CRIN 848 H oraz CAM Zestaw montażowy, wymagany przy zakupie precyzyjnego zasilacza sieciowego ( ) CRI 800 (sterownik CRI 846), wymagane dla CAM 847, gdy CRI 846 nie występuje Czujnik prędkości obrotowej, wymagane dla CAM 847, gdy VPM 844 nie występuje Przewód połączeniowy czujnik prędkości obrotowej, wymagane dla CAM 847, gdy VPM 844 nie występuje Zestaw EMV, wymagane dla CAM 847, gdy VPM 844 nie występuje Czujnik temperatury, wymagany dla CAM 847, gdy CRI 846, CRI 846 H lub CRI / CRIN 848 H nie występuje Systemy pomiarowe (MGT lub KMA) Prosimy wybrać poniżej między MGT (poz. 8.1a) oraz KMA (poz. 8.1b): 8.1a MGT menzurkowy system pomiarowy Prosimy wybrać poniżej między MGT 812 (poz. 8.1a.1) oraz MGT 824 (poz. 8.1a.2): 8.1a.1 MGT 812 wspornik menzurek z menzurkami i panelem (licznik wtrysków i obrotów) a.2 MGT 824 wspornik menzurek z menzurkami i panelem (licznik wtrysków i obrotów) z przesuwem poprzecznym dla 4-krotnego wyposażenia oraz możliwością zastosowania większych menzurek a.2.1 Oświetlenie menzurek dla MGT 824 (50 Hz) a.2.2 Oświetlenie menzurek dla MGT 824 (60 Hz) a.2.3 Wkładka wspornika menzurek z 12 menzurkami 155 ml oraz 12 menzurkami 600 ml a.2.4 Zestaw rozszerzający dla MGT 824 (wyposażenie podwójne) z 12 menzurek 44 ml na 24 menzurki 44 ml oraz z 12 menzurek 260 ml na 24 menzurki 260 ml b KMA - system ciągłego pomiaru dawki 8.1b.1 Prosimy wybrać poniżej między KMA 802 (poz. 8.1b.1) oraz KMA 822 (poz. 8.1b.2): KMA 802 system ciągłego pomiaru dawki, monitor 19" TFT do zamontowania na stole probierczym, wymagane dla VPM 844, CRS 845 H, CAM b.2 KMA 822 system pomiaru dawki, monitor 19" TFT do zamontowania na wózku, wymagane dla VPM 844, CRS 845 H, CAM Komputer (niezbędny dla KMA) 9.1 Komputer PC Win 7 - nowy komputer bazowy wymagany do RP, VE, CRS, CRI, CRIN, CAM 847 oraz VP (nie zawiera kart sterujących do VP) Zestaw doposażający umożliwiajacy testowanie pomp VP dla starych wersji komputera, przejście z komputera CR / UI / UP (np , ) na komputer CR / UI / UP / VP ( ). Zawiera system operacyjny Win Moduł interfejsu VPM 844-ISO, wymagany, jeżeli płytka drukowana V 25-ISO uszkodzona w "starym" komputerze lub uszkodzony moduł interfejsu w komputerze Zestaw modyfikacyjny dla starych wersji, przejście z WinME na Win2000, wymagane dla CAM 847, CRS 845 H, VPM 844, gdy występuje WinME Interfejs COM 4, wymagany dla CAM 847, gdy CRI 846, CRI 846 H lub CRI / CRIN 848 H nie występuje Ekran do EPS 815 Celeron G540 2 x 2,5 GHz, HD 500 GB, CD- / nagrywarka DVD, 4 GB DDR-REM, 10 x USB 2.0 i 2 x USB 3.0, WIN7 Ultimate 64 bit bez klawiatury. Wymagany do KMA 8xx, CAM 847, CRS 845 H i VPM

70 Oferta na stanowisko: EPS 815 Pozycja 9.2 Klawiatura Prosimy wybrać odpowiednią klawiaturę: 9.2.a Klawiatura ASCII (niemiecka) b Klawiatura ASCII (US) c Klawiatura ASCII (francuska) d Klawiatura ASCII (hiszpańska) e Klawiatura ASCII (włoska) f Klawiatura ASCII (duńska) g Klawiatura ASCII (fin./szwedzka) h Klawiatura ASCII (grecka) i Klawiatura ASCII (turecka) j Klawiatura ASCII (polska) k Klawiatura ASCII (UK) l Klawiatura ASCII (czeska) Drukarka Drukarka atramentowa PDR 374 razem z przewodem połączeniowym USB Software (baza wartości kontrolnych, ESI) 10.1 CD ESI[tronic]-A P CD ESI[tronic]-D P CD ESI[tronic]-K P CD ESI[tronic]-W P CD TestData - Update abonament wymagany dla VPM 844, CRS 845 H lub CAM P Narzędzia serwisowe 11.1 Czujnik pomiarowy, serwisowe narzędzie kalibracyjne dla CAM Zakres usług 12.1 Olej probierczy 25 l Przy pierwszym uruchomieniu EPS 815: wymagane 50 l, Przy pierwszym uruchomieniu EPS 708: wymagane 55 l, Przy pierwszym uruchomieniu EPS 205: wymagane 7 l Szkolenie dla użytkownika 12.3 Transport 12.4 Zainstalowanie, uruchomienie, przeszkolenie 12.5 Opłata za transport 70

71 Oferta na stanowisko: EPS 708 Pozycja Stanowisko probiercze 1 Stanowiska probiercze dla pomp CR oraz wtryskiwaczy CR - razem z systemem pomiarowym Prosimy wybrać jeden z poniższych stołów probierczych: 1.1 Stanowiska probiercze - razem z układem chłodzenia 1.1a EPS Volt b EPS / 220 / 230 / 240 Volt Stanowiska probiercze bez wewnętrznego układu chłodzenia (zewnętrzne podłączenie wody) 1.2a EPS V b EPS / 220 / 230 / 240 V Zestawy (dla systemu Common-Rail, CRS 845 H występuje w zakresie dostawy stołu EPS 708) 2.1 Zestawy dla CRS = system Common-Rail (CP, CPN, CRI, CRIN) Uchwyt mocujący kątowy, potrzebny dla wszystkich pomp VE, VR, CR Zestaw do pomp CP1 / CP1H / CP3 Wskazówka: Dla CP3.3 / 3.4 wymagane zasilanie olejem smarowym, istniejący zestaw CP1 lub CP3 można stosować także na stole EPS Zestaw modyfikacyjny CP3.4 podłączenie powrotu dla pomp CP 3.4 dla użytkowników ze "starym" zestawem CP = Zestaw do pompy CP Zestaw do pompy CB Zestaw rozszerzający MAN CP3.4, zestaw sprzęgła wieloklinowego i kołnierza mocującego MAN (warunkiem jest zestaw do pomp CP3 lub CP1/ CP3) Zasilanie olejem smarowym (do stosowania tylko przy EPS 708), wymagane dla pomp CP CP Delphi / Denso / Siemens (zestaw do pomp obcych) następca dla /...162/ Zestaw modyfikacyjny CP Delphi / Denso / Siemens (zestaw do pomp obcych) z nowymi adapterami dla pomp obcych CP dla użytkowników ze "starymi" zestawami do pomp obcych CP /...162/ /...162/ = Do badania obcych pomp CP trzeba zamówić dodatkowo sprzęgło napędowe, jak w wyposażeniu standardowym EPS Przewód elastyczny wysokiego ciśnienia 2500 bar, długość: mm, przeznaczony dla pomp: CP1, CP3, CP1/ CP3, CP-Delphi/Denso/Siemens, CRI 846 H, CRI/CRIN 848 H Przystawki dla wtryskiwaczy CR (CRI i CRIN Bosch oraz obcych) Prosimy wybrać między CRI 846 H (poz a) oraz CRI / CRIN 848 H (poz b): 2.2.1a Zestaw CRI 846 H Do badania CRI-Bosch (elektromagnetycznych) sam. osob. + zestaw podstawowy dla CRI Piezo, obce oraz poj. ciężarowe (warunkiem jest posiadanie CRS 845 H). Przy pierwszym uruchomieniu jest wymagana kalibracja czujnika ciśnienia w zasobniku a.1 Zestaw do badania CRIN, tylko wymagane, gdy klient nie zdecyduje się na CRI / CRIN 848 H (poz b). Dla wtryskiwaczy Bosch poj. ciężarowych generacje CRI 846 lub CRI 846 H jest wymagane: dla 1x mocowanie CRIN: 1x zestaw CRIN , dla 2x mocowania CRIN: 2x zestawy CRIN x przewód adaptacyjny Zacisk pałąkowy CRIN do pomiaru odpływu z wtryskiwacza CRIN na stole EPS 708 (niezbędny przy CRIN ) a.2 Przewód adaptacyjny, wymagany, gdy użytkownik mocuje 2x zestaw CRIN a.3 Przewód elastyczny wysokiego ciśnienia 250 MPa (2 500 bar), długość 750 mm, wymagany dla zestawu CRIN przy CRI 846 H i CRI/CRIN 848 H. Uwaga! Gdy jest stosowany zestaw CRIN : 1x są użyte dwa zestawy CRIN: 2x a.4 Zestaw adapterów do testowania CRI 2-18, CRI 2-20 (CRI 2.5) Zestaw zawierający 6 przewodów złączeniowych b Zestaw CRI/CRIN 848 H do badania wtryskiwaczy CRI Bosch (elektromagnetyczne) sam. osob, wtryskiwaczy Bosch poj. ciężar. + zestaw podstawowy do CRI-Piezo (wymagane CRS 845 H) b.1 Zestaw modyfikacyjny z CRI 846 H na CRI/CRIN 848 H dla rozszerzenia badania maks. 4 CRIN, nie zawiera szyny rozdzielającej bar, do modyfikacji CRI 846 H (2 500 bar) do wersji CRI/CRIN 848 H. (wymagane posiadanie CRS 845 H)

72 Oferta na stanowisko: EPS 708 Pozycja 2.2.1b.2q 2.2.1b b.4 Zestaw uzupełniający: z 6 obrotowymi złączkami, stosowanymi do pomiaru dawek, oraz z jedną płyta pośrednią przy zasobniku rozdzielającym do zwiększenia drogi przesuwu (tylko dla CRI/CRIN848H lub ). Zawarte już w CRI/CRIN848H lub Zestaw uzupełniający: 6 elementów mocujących z opuszczonym gniazdem sprężyny oraz prowadnica płyty montażowej z fazowaną powierzchnią (tylko dla CRI/CRIN 848 H ). Zawarte już w CRI/CRIN848H Przewód elastyczny wysokiego ciśnienia 250 MPa (2 500 bar), długość: 750 mm, wymagany dla zestawu CRIN przy CRI 846 H i CRI/CRIN 848 H. Uwaga! Gdy jest stosowany 1 zestaw CRIN : 1x są użyte 2 zestawy CRIN: 2x Adaptery i płyty montażowe dla CRI/CRIN 848H ( , , , ) Zestaw adapterów - A1i Zestaw adapterów - A2i (Valtra Tractors, SISU Motors) Zestaw adapterów - A3i (Iveco, New Holland, Cummins, CDC, Dongfeng, MAN, Dodge, KamAZ, KaVZ, VW, Ford) Zestaw adapterów - A4i (Renault, MAN, Dongfeng, MAZ, LiaZ, MZKT, Tonar, Ural, YamZ) Zestaw adapterów - A5i (MAN, Liebherr) Zestaw adapterów - A6i (MAN) Zestaw adapterów - A7i (Ford Otosan Türky) Zestaw adapterów - A8i (DHIM, Yuchai, Doosan) Zestaw adapterów - A9i (Deutz, MAZ, YaMZ) Zestaw adapterów - A10i (FAW) Zestaw adapterów - A11i (DCD, Dongfeng) Zestaw adapterów - A12i (MAZ, YaMZ, Ashok Leyland) Zestaw adapterów - A13i (Renault, Fendt, Deutz, FAW, Volvo, Weihai, Yuchai, Foton) Zestaw adapterów - A14i (MAN, International Harvester ShanQi, Foton, CNHTC, Weichai, Liebherr, MTU) Zestaw adapterów - A15i (Shanqi, Foton, CNHTC, Weichai) Zestaw adapterów - A16i (DHIM, Yuchai, Doosan) Zestaw adapterów - A1e (Deutz) Zestaw adapterów - A3e (Iveco, New Holland) Zestaw adapterów - A4e (Mitsubishi Fuso) Zestaw płyt montażowych - K1 (Fiat, Iveco, Volvo, Deutz) Zestaw płyt montażowych - K2 (Valtra Tractors, SISU Motors, FAW, Ashok Leyland, Northbenz, Weichai, GAZ, PAZ, MAZ, MTZ, MMZ, Yuchai, Sanqi, Foton, CNHTC, Amur, KayZ, MFDPL) Zestaw płyt montażowych - K3 (Fiat, Iveco, Renault, Peugeot, Citroën, VW, Marcopolo, Agrale, MWM, Weichai, Volvo) Zestaw płyt montażowych - K3i (Iveco, Cummins, VW, Ford, CASE New Holland) Zestaw płyt montażowych - K4 (Chevrolet, General Motors, Valtra Tractors, SISU Motors, GMC, KamAZ) Zestaw płyt montażowych - K5 (Renault, MAN, Dongfeng) Zestaw płyt montażowych - K6 (Ford Otosan-Türky, DHIM, Renault, Deutz, Fendt, FAW, Yuchai, Shanqi, Foton, CNHTC, Weichai, Dongfeng DCD, Volvo, Doosan, MAZ, NAV-INTL, YamZ, Ashok Leyland, DHTM) Zestaw płyt montażowych - K7 (MAN, Dongfeng, International Harvester, Liebherr, MAZ, LiaZ, MZKT, Tonar, Ural, YamZ, Shanqi, Foton, CNHTC, MTU) Zestaw płyt montażowych - K8 (Mitsubishi Fuso, Iveco, CASE New Holland) Zestaw płyt montażowych - K1i Zestaw płyt montażowych - K11 (Mazda) Japan CRI Zestaw płyt montażowych K12 (Iveco Cummins, Case, New Holland, VW/Ford Brasil) Zestawy pomiarowe, które mogą być stosowane na CRI 846 H (poz a) lub na CRI / CRIN 848 H (poz b) CRI Delphi / Denso (dla CRI obce sam. osob.), dostarczane bez komory wtryskowej

73 Pozycja a Rurka złączeniowa K do badań Wtryskiwaczy CRI3 z FSA 050 gniazdo Bosch b Rurka złączeniowa AK do badań Wtryskiwaczy CRI3 z FSA 050 gniazdo Kostal Zestaw modyfikacyjny CRI Delphi / Denso z przewodami elastycznymi oraz software (poprzez badanie 1 Ω), wymagane dla starego CRI Delphi / Denso = CRI Piezo (dla CRI Piezo Bosch, Siemens oraz Denso) Przewody elastyczne (6 szt.), wymagane dla zestawu CRI Piezo (wtryskiwacze Denso), jeżeli nie występuje już zestaw CRI Delphi / Denso Akcesoria dla CRI Delphi / Denso (poz ) oraz CRI Piezo (poz ) Zestaw komór wtryskowych (nowy) (6 szt. w zakresie dostawy), wymagane dla przystawek CRI Piezo (wtryskiwacze Denso / Siemens) oraz CRI Delphi / Denso (elektromagnetyczne). Nie wymagane, jeżeli występuje CRI / CRIN 848 H. Wymagane, jeżeli nie występuje już CRI Delphi / Denso Satz lub (z datą produkcji przed 12/2010) Zestaw przewodów probierczych ciśnieniowych 2500 bar (6 szt.) (jeżeli badanie ma być do 2500 bar), tylko stosowane z CRI 846 H (2500 bar) lub CRI / CRIN 848 H. Wymagane dla przystawek CRI Piezo (wtryskiwacze Bosch) oraz CRI Delphi / Denso (elektromagnetyczne). Zakres dostawy: 6x przewód probierczy ciśnieniowy 180 M16x1,5 na M14x1, Akcesoria dla stanowiska EPS Akcesoria dla danego stanowiska 3.1 Komputer (komputer w zakresie dostawy EPS 708) 3.2 Klawiatura Prosimy wybrać odpowiednią klawiaturę: 3.2a Klawiatura ASCII (niemiecka) b Klawiatura ASCII (US) c Klawiatura ASCII (francuska) d Klawiatura ASCII (hiszpańska) e Klawiatura ASCII (włoska) f Klawiatura ASCII (duńska) g Klawiatura ASCII (holenderska) h Klawiatura ASCII (fin./szwedzka) i Klawiatura ASCII (UK) j Klawiatura ASCII (czeska) Drukarka 4.1 Drukarka atramentowa PDR 374 razem z przewodem połączeniowym USB Software (baza wartości kontrolnych, ESI) 5.1 CD ESI[tronic]-A P CD ESI[tronic]-D P CD ESI[tronic]-K P CD ESI[tronic]-W P CD TestData - Update abonament, wymagane dla VPM 844, CRS 845 H lub CAM P Zakres usług 6.1 Olej probierczy 25 l Przy pierwszym uruchomieniu EPS 815: wymagane 50 l, Przy pierwszym uruchomieniu EPS 708: wymagane 55 l, Przy pierwszym uruchomieniu EPS 205: wymagane 7 l Szkolenie dla użytkownika 6.3 Transport 6.4 Zainstalowanie, uruchomienie, przeszkolenie 6.5 Opłata za transport 73

74 Oferta na stanowisko: EPS 205 Pozycja 1 Wyposażenie stanowiska probierczego 1.1 EPS 205 (400 Volt) do testowania wtryskiwaczy DHK* / UI oraz wtryskiwaczy CRI / CRIN, CRI-Piezo, uniwersalny montaż wtryskiwaczy, komora wtryskowa do wtryskiwaczy DHK* / UI, CRI / CRIN; napęd CD / DVD, EPS-System-Software, Recovery-CD, CD TestData EPS 205 (200 Volt) do testowania wtryskiwaczy DHK* / UI oraz wtryskiwaczy CRI / CRIN, CRI-Piezo, uniwersalny montaż wtryskiwaczy, komora wtryskowa do wtryskiwaczy DHK* / UI, CRI / CRIN; napęd CD / DVD, EPS-System-Software, Recovery-CD, CD TestData Dodatki do EPS Adapter do testowania wtryskiwaczy UI Nissan Zestawy adapterów do testowania części wtryskiwaczy UI Scania, Iveco I Volvo UI Zestawy adapterów do testowania części wtryskiwaczy UI Iveco i DDC Zestawy adapterów do testowania części wtryskiwaczy UI grupy Volkswagen DHK* złączka promieniowa DHK* złączka osiowa, Opel DHK* tuleja M16x1.5 (Nfz) DHK* tuleja M18x1.5 (Nfz) DHK* tuleja M22x1.5 (Nfz) DHK* tuleja M24x1.5 (Nfz) DHK* tuleja M26x1.5 (Nfz) DHK* tuleja M27x1.5 (Nfz) Adapter - A1i (Cummins, VW, Ford, DCEC, Dongfeng, Kamaz) Adapter - A2i (Valtra Tractors, SISU Motors) Adapter - A3i (Iveco, New Holland, Cummins, CDC, Dongfeng, MAN, Dodge, KamAZ, KaVZ, VW, Ford zakres dostaw CRI / CRIN 848 H) Adapter - A4i (Renault, Dongfeng, MAZ, LiaZ, MZKT, Tonar, Ural, YamZ) Adapter - A5i (MAN, Liebherr) Adapter - A6i (MAN) Adapter - A7i (Ford Otosan Turky) Adapter - A8i (DHIM, Yuchai, Doosan) Adapter - A9i (Deutz, MAZ, YamZ) Adapter - A10i (FAW) Adapter - A11i (DCD, Dongfeng) Adapter - A12i (MAZ, YamZ, Ashok Leyland) Adapter - A13i (Renault, Fent, Deutz, FAW, Volvo, Weichai, Yuchai, Foton) Adapter - A14i (MAN, International Harvester, Shanqi, Foton, CNHTC, Weichai, Liebherr, MTU) Adapter - A15i (Shanqi, Foton, CNHTC, Weichai) Adapter - A16i (DHIM, Yuchai, Doosan) Adapter - A1e (Deutz) Adapter - A2e Adapter - A3e (Iveco, New Holland) Adapter - A4e (Mitsubishi Fuso) Zestaw do wtryskiwaczy CRI obcych marek (Delphi, Denso) CRI Piezo zestaw do obcych marek (Denso, Siemens) Króciec przyłączeniowy do pojedynczych adapterów O-ring do króćca podłączeniowego Akcesoria dodatkowe do EPS Drukarka PDR z portem USB do podłączenia kabla Oprogramowanie EPS 205 Vers. 2.xx

75 Pozycja 3.3 CD TestData - Update Abo P Recovery-CD Kalibracja 25 l oleju przy pierwszym uruchomieniu EPS 815: wymagane jest 50l, przy pierwszym uruchomieniu EPS 708: wymagane jest 55 l, przy pierwszym uruchomieniu EPS 205: wymagane jest 7 l. Produkty obce, adres: Zeller & Gmelin GmbH & Co. KG, Schlosstrasse 20, Eislingen; Tel: ; Fax: ; 4 Serwis 4.1 Szkolenie użytkownika 4.2 Transport, utylizacja opakowań 4.3 Montaż, uruchomienie, instrukcja, szkolenia 4.4 Opłata za transport *DHK Wtryskiwacz konwencjonalny 75

76 Oprogramowanie do wykonywania napraw i wymiany części Specjalne oprogramowanie oszczędza czas w pracy warsztatowej i zwiększa zyskowność. Dzięki właściwym programom, warsztat jest dobrze przygotowany do naprawiania i wymiany osprzętu silników wysokoprężnych i elementów układów elektrycznych. Programy te umożliwiają łatwy dostęp do instrukcji napraw oraz szybkie wyszukiwanie potrzebnych części zamiennych. ESI[tronic]-K Instrukcje napraw komponentów" u Instrukcje napraw, informacje serwisowe i Telegramy Serwisowe na temat komponentów z dziedziny osprzętu silników wysokoprężnych i układów elektrycznych pomagają w lokalizowaniu usterek u Powiązanie z informacjami w ESI[tronic]-D i ESI[tronic]-E, np. części zamienne oraz ESI[tronic]-W, np. dane kontrolne dla konwencjonalnych pomp VP i RP ESI[tronic]-D Części zamienne do silników wysokoprężnych" u Obszerny przegląd części do silników wysokoprężnych u Blisko list części zamiennych, ponad części u Rysunki złożeniowe wysokiej jakości u Funkcja płynnego zoomu ESI[tronic]-W Dane regulacyjne do pomp wtryskowych" u Dane regulacyjne do około pomp rzędowych oraz pomp VE u Procedury naprawcze począwszy od wartości pomiarowych, aż po wydruk protokołu końcowego u Kroki pomiarowe w optymalnej kolejności u Przejmowanie wartości kontrolnych do programu EPS 945 w EPS 815 ESI[tronic]-K/W Archiwum" Archiwum danych z ESI[tronic]-K i ESI[tronic]-W otrzymuje każdy nowy klient jednorazowo gratis w ramach abonamentu ESI[tronic]. CD TestData Wartości kontrolne i regulacyjne dla pomp wysokiego ciśnienia Common Rail Bosch, wtryskiwaczy Common Rail i rzędowych pomp wtryskowych VP 29/30/44 (ukazuje się w abonamencie, subskrypcja poprzez ESI[tronic]-Service Line). Nowość: dodatkowo dostępne są wartości kontrolne do komponentów Diesel firmy Delphi, Denso i Conti/ Siemens dla EPS 815, EPS 708 i EPS 205. Dostawcą tych danych jest Refdat. Dane można ściągnąć odpłatnie ze strony 76

77 Szkolenia dla podnoszenia kwalifikacji Dzięki specjalnemu szkoleniu technicznemu zawsze o krok przed konkurencją Firma Bosch prowadzi szkolenia podnoszące kwalifikacje pracowników zajmujących się naprawą komponentów Diesla jak i diagnostyką samochodów. Szkolenie w naszym centrum szkoleniowym pozwala przyswoić podstawową wiedzę teoretyczną i praktyczną. Część praktyczna obejmuje około 50% czasu zjęć. Nasze szkolenia to: u Przekazywanie obszernej wiedzy na temat nowoczesnych układów wtryskowych Diesli przez ich producenta, firmę Bosch u Trening metodycznego poszukiwania przyczyn usterek u Nauka przez ćwiczenia praktyczne u Zajęcia praktyczne w grupach przy aktualnie produkowanych pojazdach i pracujących silnikach u Szkolenia z nowoczesnych systemów i komponentów z pierwszej ręki u Nowoczesne, bogate wyposażenie bazy szkoleniowej u Wysoko kwalifikowani trenerzy ze znajomością praktyki oraz know-how u Kształcenie najnowocześniejszymi metodami dydaktycznymi Silniki Diesla u Diagnostyka nowoczesnych układów zasilania silników diesla u Układy oczyszczania spalin nowoczesnych silników diesla u Diagnostyka układów Common Rail firm Denso, Delphi i Siemens u Układy EDC z pompami wtryskowymi rozdzielaczowymi Szkolenia dla użytkowników EPS-708/EPS-815 u Naprawa i badanie wtryskiwaczy Common Rail na stole EPS-708 u Naprawa wtryskiwaczy Common Rail przy pomocy narzędzi trzeciego etapu u Naprawa i badanie pomp Common Rail u Naprawa i badanie pomp oraz wtryskiwaczy Common Rail firm Delphi, Denso, i Siemens Więcej szczegółów na temat prowadzonych szkoleń znajdziecie Państwo na stronach internetowych 77

78 Perspektywa: stałe modernizowanie Stanowisko przygotowane do rozwiązań przyszłościowych Stanowiska probiercze EPS 815 lub EPS 708 będą jeszcze przez lata stanowiły podstawę do badania najnowszego osprzętu silników wysokoprężnych. Bosch stale modernizuje odpowiednie urządzenia diagnostyczne, przystosowując je do kolejnych komponentów produkcji własnej, jak i innych firm. Wykaz używanych skrótów CP1 pompa wysokiego ciśnienia Common-Rail typ 1 CP1H pompa wysokiego ciśnienia Common-Rail typ 1 (wersja wzmocniona) CP2 pompa wysokiego ciśnienia Common-Rail typ 2 CP3 pompa wysokiego ciśnienia Common-Rail typ 3 CRI wtryskiwacz Common-Rail (samochody osobowe) CRIN wtryskiwacz Common-Rail (pojazdy ciężarowe) DHK wtryskiwacz konwencjonalny kompletny EPS stanowisko do badania pomp wtryskowych (niem. Einspritzpumpenprufstand) IMA wtryskiwacze z indywidualną kompensacją dawek wtrysku (niem. Injektormengenabgleich) (sam. osob.) ISA kompensacja napięcia wtryskiwaczy CR Piezo KMA NBF NIMA RP UI-P UI-N UP VE VP44 VP29 VP30 system ciągłego pomiaru dawki (niem. Kontinuierliche Mengen-Analyse) czujnik wzniosu igły (niem. Nadelbewegungsfühler) wtryskiwacze z indywidualną kompensacją dawek wtrysku (pojazdy ciężarowe) pompa wtryskowa rzędowa pompowtryskiwacz samochodów osob. (Unit-Injector) pompowtryskiwacz pojazdów ciężar. (Unit-Injector) zespół wtryskowy (Unit-Pump) pompa wtryskowa rozdzielaczowa pompa wtryskowa promieniowa (rozdzielaczowa) z PSG pompa wtryskowa osiowa (rozdzielaczowa) z PSG pompa wtryskowa osiowa (rozdzielaczowa) z PSG 78
