1 2019 Katalog AKPiA CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA

2 Automatyką przemysłową zajmujemy się od lat. Zaufały nam i proponowanym przez nas rozwiązaniom setki firm od tych niewielkich, aż po największe korporacje w kraju i za granicą. Sprzedajemy proste urządzenia pomiarowe oraz dostarczamy kompleksowe systemy pomiaru i archiwizacji danych. Opomiarowujemy silosy, zbiorniki ciśnieniowe, bezciśnieniowe, systemy transportowe, rurociągi przesyłowe oraz inne aplikacje w przemyśle energetycznym, chemicznym, petrochemicznym, papierniczym, spożywczym i innych. Prowadzimy serwis AKPiA: sprawdzenia i kalibracje przyrządów ciśnieniowych remonty przetworników ciśnienia i różnicy ciśnień z separatorami membranowymi remonty zaworów regulacyjnych (grzybkowych, kulowych, przepustnic) usługi montażowe i diagnostyczne na instalacjach procesowych prefabrykację szaf sterowniczych i paneli pomiarowych 2 KATALOG AKPIA 2019

3 Spis treści 4 Usługi 6 Manometry kwasoodporne 7 Separatory membranowe 8 Manometry różnicowe 10 Sygnalizatory ciśnienia i temperatury (UE) 21 Detektory gazów (UE) 22 Przetworniki ciśnienia (Klay) 26 Sygnalizatory i przetworniki poziomu (Klay) 28 Pomiar temperatury 30 Sygnalizatory poziomu (Besta) 35 Pomiar poziomu (Magnetrol) 42 Pomiar przepływu (Cameron) 45 Pomiar poziomu i przepływu (Hawk) 49 PLC i SCADA (Mitsubishi) CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 3

4 Usługi serwisowe USŁUGI Badania i kalibracja przyrządów Posiadane laboratorium pozwala nam na wykonywanie na potrzeby własne i klientów sprawdzeń i kalibracji przyrządów w zakresie: ciśnienia i różnicy ciśnień: manometrów, presostatów, przetworników poziomu: radarów falowodowych i bezkontaktowych przetworników ultradźwiękowych i magnetostrykcyjnych przepływomierzy elektromagnetycznych i masowych pyłomierzy i sygnalizatorów zapylenia Naprawy urządzeń z separatorami membranowymi Jako nieliczni prowadzimy remonty przyrządów wyposażonych w separatory membranowe dając naszym klientom alternatywę w stosunku do zakupu nowych, nierzadko bardzo kosztownych układów. Wykonujemy naprawy separatorów połączonych z manometrami, presostatami oraz przetwornikami ciśnienia, różnicy ciśnień i poziomu obejmujące: demontaż i czyszczenie wszystkich elementów przetaczanie powierzchni i spawanie nowej membrany w razie konieczności wymianę kapilar odległościowych wypełnianie, sprawdzenie szczelności oraz kalibrację układu wydanie protokołu sprawdzenia Remonty zaworów regulacyjnych Prowadzimy remonty zaworów regulacyjnych, odcinających i zaworów bezpieczeństwa dla przemysłu chemicznego, petrochemicznego, papierniczego i energetycznego: zawory grzybkowe od DN15 do DN150 przepustnice od DN50 do DN400 zawory kulowe od DN15 do DN100 Remonty zaworów obejmują: przeprowadzanie prób funkcjonalnych i diagnostykę czyszczenie wszystkich elementów obróbkę mechaniczną elementów przepustnic, gniazd, siedzisk, powierzchni przylg odtworzenie, wymianę na nowe lub regenerację elementów sprawdzenie szczelności siłownika na trzpieniu i membranie statyczną próbę ciśnieniową na szczelność zadławień i korpusu zaworu 4 KATALOG AKPIA 2019

5 Prace obiektowe Nasi serwisanci wykonują w ramach utrzymania ruchu lub wykonawstwa inwestycji: prace montażowe wskaźników, przetworników pomiarowych i innych urządzeń AKP prace montażowe zaworów regulacyjnych, odcinających i zaworów bezpieczeństwa uruchomienia, konfiguracje, testy przetworników i zaworów montaż szafek i paneli obiektowych, koryt kablowych oraz układanie kabli sterowniczych i zasilających prace mechaniczne np.: cięcie rurociągów oraz spawanie króćców i konstrukcji USŁUGI Prefabrykacja szaf i programowanie sterowników Wykonujemy i programujemy kompletne szafy sterownicze według własnych projektów lub na podstawie projektów klienta. Programujemy sterowniki czołowych marek, specjalizując się w sterownikach Mitsubishi. Przy realizacji wykorzystujemy komponenty światowej klasy producentów branży elektrycznej i automatyki. Usługi projektowe Podstawą udanej realizacji inwestycji lub modernizacji jest profesjonalnie przygotowany projekt. Świadczymy usługi projektowe dotyczące układów AKPiA, sterowników oraz kompleksowych systemów automatyki, obejmujące: prace koncepcyjne kosztorysowanie projektowanie obwodów automatyki projektowanie logiki i ekranów operatorskich projektowanie szaf i paneli obiektowych tworzenie dokumentacji projektowej kompletację dokumentacji pokrewnej nadzór projektowy współpracę z Inspektorami Nadzoru UDT CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 5

6 Manometry z rurką Bourdona MGS18 CIŚNIENIE Wysokiej jakości manometry z rurką Bourdona o kwasoodpornej konstrukcji, do gazów i cieczy korozyjnych, nie zatykających króćców. klasa dokładności: 1,0 zakresy pomiarowe: od 0..0,6 bar do bar dopuszczalne przeciążenie: 1,3 x pełen zakres obudowa bagnetowa w rozmiarach: 63, 100 lub 150 mm maksymalna temperatura medium: 150 C przyłącze procesowe: gwint G1 2, 1 2 NPT, M20x1,5 lub inne pozycja przyłącza: radialne lub tylne opcjonalnie: kołnierz przedni lub tylny, certyfikat ATEX, wypełnienie Manometry membranowe MN12/18 Przeznaczone do niższych zakresów pomiarowych niż manometry z rurką Bourdona oraz do aplikacji gdzie występują silne przeciążenia. klasa dokładności: 1,6 zakresy pomiarowe: od mbar do bar dopuszczalne przeciążenie: 1,25x zakres obudowa bagnetowa w rozmiarach: 100 lub 150 mm maksymalna temperatura medium: 100 C przyłącze procesowe: gwint G1 2, 1 2 NPT, M20x1,5 lub inne pozycja przyłącza: radialne opcjonalnie: kołnierze wg DIN lub ANSI, wypełnienie, pokrycia specjalnymi materiałami, przeciążenie do 10x pełen zakres Manometry puszkowe MN9/18 Manometry wykonane ze stali kwasoodpornej o bardzo dużej czułości, stosowane do pomiarów najniższych ciśnień. klasa dokładności: 1,6 zakresy pomiarowe: od 0..2,5 mbar do 0..0,6 bar obudowa bagnetowa w rozmiarach: 100 lub 150 mm maksymalna temperatura medium: 100 C przyłącze procesowe: gwint G1 2, 1 2 NPT, M20x1,5 lub inne pozycja przyłącza: radialne lub tylne przeciążenie: 1,25x zakres 6 KATALOG AKPIA 2019

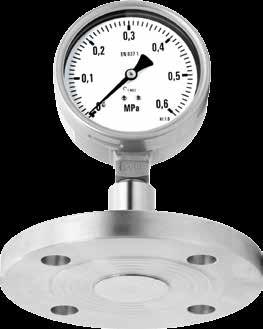

7 Separatory membranowe Zasada działania i przeznaczenie Przy zastosowaniu separatorów membranowych manometry, presostaty i przetworniki ciśnienia mogą być stosowane do pomiaru mediów agresywnych chemicznie, gęstych, bardzo gorących oraz wymagających higienicznych warunków. Poprzez membranę separującą i ciecz wypełniającą separatory przenoszą ciśnienie procesowe do przyrządu, oddzielając go od bezpośredniego kontaktu z czynnikiem mierzonym. CIŚNIENIE Szeroki wybór konstrukcji, materiałów stykających się z medium, przyłączy procesowych i cieczy wypełniających układ pozwala spełnić wymogi wielu trudnych aplikacji. Materiały konstrukcyjne Stal kwasoodporna 316L, stal kwasoodporna 316Ti, Hastelloy, Duplex, Monel 400, Tytan, Tantal, Nikiel, Teflon wzmocniony włóknem szklanym Przyłącza procesowe kołnierzowe wg DIN 2501, ANSI lub inne gwintowe M48x3, M44x1,25, M30x2, G1, G1-1/2, G2 i inne higieniczne: mleczarskie DIN 11851, Tri-Clamp, Varivent do homogenizatorów inne na zapytanie Wypełnienie układu olej silikonowy (do 200 C) olej wysokotemperaturowy (do 315 C) Syltherm 800 (do 400 C) olej fluorowy olej jadalny inne na zapytanie Kapilary odległościowe W przypadku wysokich temperatur, wibracji instalacji bądź wymogów montażowych możliwe jest zastosowanie zbrojonych kapilar ze stali kwasoodpornej o maksymalnej długości 15m. CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 7

8 Manometry różnicowe CIŚNIENIE Przyrządy stosowane do monitorowania filtrów, łożysk maszyn wirowych, szczelności układów np. w hydraulice, układach smarowania czy gazownictwie. Montowane z kryzami pomiarowymi, rurkami spiętrzającymi, czy zwężkami Venturiego mogą służyć do pomiaru przepływu. Manometry różnicowe 200 DPG Konstrukcja tłoczkowa o najwyższym możliwym ciśnieniu statycznym. zakresy pomiarowe: od 0..0,25 bar do bar ciśnienie maksymalne: do 400 bar podzielnia w rozmiarach: 63, 100 lub 150 mm pozycja przyłączy: boczne, tylne lub dolne opcjonalnie: różne wykonania materiałowe, styki kontaktronowe, wypełnienia i inne Manometry różnicowe 200 DGR Konstrukcja membranowa o wysokiej odporności na przeciążenia. pełna szczelność pomiędzy portami zakresy pomiarowe: od 0..0,25 bar do 0..7 bar ciśnienie maksymalne: do 200 bar podzielnia w rozmiarach: 63, 100 lub 150 mm pozycja przyłączy: boczne, tylne lub dolne opcjonalnie: różne wykonania materiałowe, styki kontaktronowe, wypełnienia i inne Manometry różnicowe 300 DGC Manometry różnicowe o konstrukcji membranowej. pełna szczelność pomiędzy portami zakresy pomiarowe: od mbar do 0..4 bar ciśnienie maksymalne: do 100 bar podzielnia w rozmiarach: 63, 100 lub 150 mm pozycja przyłączy: boczne, tylne lub dolne opcjonalnie: różne wykonania materiałowe, styki kontaktronowe, wypełnienia i inne 8 KATALOG AKPIA 2019

9 Manometry różnicowe 400 DGC Konstrukcja membranowa do niskich wartości mierzonych i wysokiej odporności na ciśnienie statyczne. zakresy pomiarowe: od do mmh O ciśnienie maksymalne: do 35 bar podzielnia w rozmiarach: 80, 100 lub 150 mm pozycja przyłączy: boczne, tylne lub dolne opcjonalnie: różne wykonania materiałowe, styki kontaktronowe, wypełnienia i inne CIŚNIENIE Manometry różnicowe Magnetic 600 Konstrukcja membranowa do najniższych wartości mierzonych przy pełnej szczelności pomiędzy przyłączami. pełna szczelność pomiędzy portami zakresy pomiarowe: od do mmh O ciśnienie maksymalne: do 2,4 bar podzielnia w rozmiarze 112 mm pozycja przyłączy: boczne i tylne w każdym urządzeniu opcjonalnie: styki kontaktronowe Manometry różnicowe PR10 Manometry różnicowe do pracy w strefach zagrożonych wybuchem wymagających certyfikatu ATEX oraz ciężkich warunkach procesowych. zakresy pomiarowe: od mbar do bar ciśnienie maksymalne: do 400 bar podzielnia w rozmiarach: 115 lub 150 mm pozycja przyłączy: boczne certyfikat ATEX: Ex d IIC T6 IP 66 opcjonalnie: styki kontaktronowe CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 9

10 10 KATALOG AKPIA 2019

11 Elektroniczne sygnalizatory ONE Sygnalizatory ONE powstały, aby zapewnić niezawodność i łatwość obsługi znaną z konfigurowalnych przetworników pomiarowych zachowując prostotę podłączenia i szybkość działania tradycyjnych presostatów i termostatów elektromechanicznych. Są niezwykle energooszczędne - do zasilania wykorzystują szczątkowy prąd 0,75 ma w typowej 2-przewodowej pętli binarnej. Tak niska wartość prądu w obwodzie jest niezauważalna przez sterowniki PLC czy DCS. CIŚNIENIE Sygnalizatory ONE to: dowolnie programowalna nastawa i histereza cyfrowy wyświetlacz wartości i statusu łatwe 2-przewodowe podłączenie diagnostyka zdalna i lokalna sygnalizatora OPEN: < 0,75mA CLOSE: < 40mA TEMPERATURA Wejście binarne DI 24/240 VAC/VDC Zakresy pomiarowe ciśnienie: od 0...0,3 do bar różnica ciśnień: od 0...0,3 do ,8 bar temperatura: -184 do +538 C Funkcje dodatkowe: detekcja zatkanego portu konfigurowalne opóźnienie pamięć ekstremów MAX i MIN licznik przekroczeń progu wybór jednostek procesowych CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 11

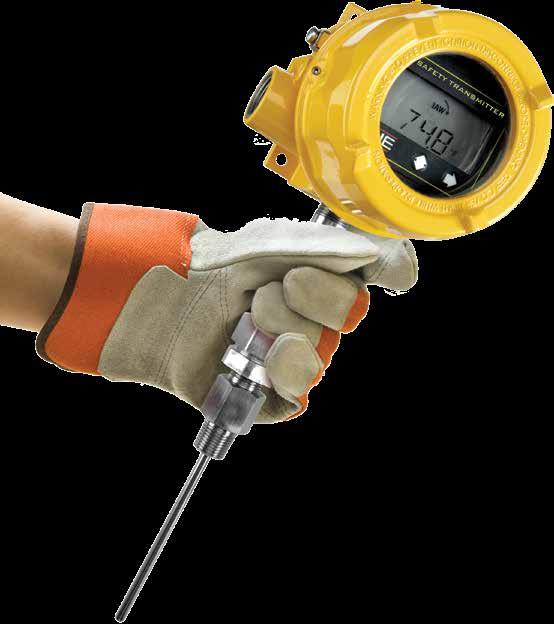

12 Przetworniki zabezpieczeniowe ONE ST CIŚNIENIE TEMPERATURA Stworzone dla służb utrzymania ruchu Inaczej niż kosztowne i przeładowane funkcjami przetworniki pomiarowe, które często są adaptowane do funkcji zabezpieczeniowych ONE ST to pierwsze przetworniki zabezpieczeniowe z wyjściami przekaźnikowymi zaprojektowane specjalnie do aplikacji bezpieczeństwa i certyfikowane do SIL 2 (HFT = 0) oraz SIL 3 (HFT = 1). Opatentowana autodiagnostyka IAW (I Am Working) oraz specjalne algorytmy monitorują nietypowe wartości w procesie i sprawność urządzenia. Przetworniki ONE ST zostały zaprojektowane z wykorzystaniem mikroprocesora o dużej wydajności i szybkości reakcji. Bezpieczeństwo w obwodach SIL Kluczowy dla obwodów automatyki zabezpieczeniowej (SIS) współczynnik nienaruszalności bezpieczeństwa SFF wynosi 98,5%. Sygnał analogowy 4-20mA Wartość pomiaru do PLC / DCS Przekaźnik SRO 5A 230 VAC Bezpośrednie sterowanie Sygnał binarny IAW Informacja diagnostyczna Sygnał binarny 24VDC Szybki sygnał binarny do ESD Modele Uniwersalność aplikacji Użytkownik może dowolnie wykorzystać każde z czterech różnych wyjść, w które wyposażone są przetworniki ONE ST. ciśnienie: od 0...0,3 do bar różnica ciśnień: od 0...0,3 do ,8 bar temperatura: -184 C do +538 C 12 KATALOG AKPIA 2019

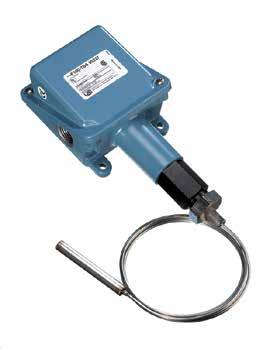

13 Sygnalizatory serii 100 Podstawowe, przemysłowe sygnalizatory ciśnienia, różnicy ciśnień lub temperatury. Wyposażone w pojedynczy mikrowyłącznik w szczelnej obudowie polowej. pojedynczy mikrowyłącznik (SPDT lub DPDT) spawane czujniki ze stali kwasoodpornej 316L epoksydowana obudowa IP66 z aluminium wygodny dostęp do zacisków elektrycznych blokada nastawy punktu przełączania zakresy pomiarowe: ciśnienie do 345 bar, różnica ciśnień do 35 bar p, temperatura do 340 C certyfikaty: ATEX Ex ia, SIL2, EAC, IECEx i inne CIŚNIENIE TEMPERATURA Sygnalizatory serii 400 Wieloprogowe (do 3 niezależnych progów sygnalizacji w jednym urządzeniu), sygnalizatory ciśnienia, różnicy ciśnień lub temperatury. 1, 2 lub 3 niezależnie ustawiane mikrowyłączniki spawane czujniki ze stali kwasoodpornej 316L epoksydowana obudowa IP66 z aluminium wygodny dostęp do zacisków elektrycznych blokada nastawy punktu przełączania zakresy pomiarowe: ciśnienie do 414 bar, różnica ciśnień do 13,9 bar p, temperatura do 340 C certyfikaty: ATEX Ex ia, SIL2, EAC, IECEx i inne CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 13

14 Sygnalizatory serii 117 CIŚNIENIE TEMPERATURA Sygnalizatory ciśnienia, różnicy ciśnień lub temperatury wyposażone w hermetyczny mikrowyłącznik. Przeznaczone do pracy w najtrudniejszych warunkach otoczenia. hermetyczny mikrowyłącznik (SPDT lub DPDT) spawane czujniki ze stali kwasoodpornej 316L epoksydowana obudowa IP66 z aluminium wygodny dostęp do zacisków elektrycznych blokada nastawy punktu przełączania zakresy pomiarowe: ciśnienie do 240 bar, różnica ciśnień do 35 bar p, temperatura do 335 C certyfikaty: ATEX Ex ia, SIL2, EAC, IECEx i inne Sygnalizatory serii 120 Niezwykle trwałe, sprawdzone w najtrudniejszych warunkach sygnalizatory ciśnienia, różnicy ciśnień lub temperatury w obudowie ognioszczelnej. Jeden lub dwa progi sygnalizacji z mikrowyłącznikami SPDT lub DPDT. Zatwierdzenia do pracy na całym świecie. 1 lub 2 mikrowyłączniki SPDT lub DPDT spawane czujniki ze stali kwasoodpornej 316L ognioszczelna obudowa IP66 blokada nastawy punktu przełączania zakresy pomiarowe: ciśnienie do 414 bar, różnica ciśnień do 13,9 bar p, temperatura do 340 C certyfikaty: ATEX Ex d i ATEX Ex ia, SIL2, EAC, IECEx CQST, KOSHA i inne 14 KATALOG AKPIA 2019

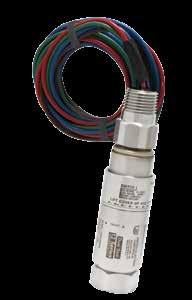

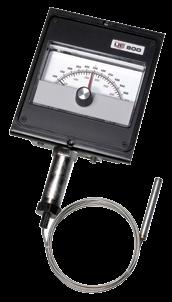

15 Sygnalizatory serii 12 Wysoce odporne, wykonane w całości ze stali kwasoodpornej 316L sygnalizatory ciśnienia, różnicy ciśnień lub temperatury z hermetycznym mikrowyłącznikiem. Wykorzystywane do pracy w trudnych warunkach i przy dużych wibracjach instalacji. podwójne uszczelnienie zgodnie z ANSI/ISA obudowa i sensory ze stali kwasoodpornej 316L zgodne z NACE MR-0175 konstrukcja oparta na sprężynie Belleville a o wysokiej odporności na drgania i przeciążenia łatwa nastawa progowa hermetyczne styki SPDT lub DPDT zakresy pomiarowe: ciśnienie do 860 bar, różnica ciśnień do 10 bar p, temperatura do 340 C certyfikaty: ATEX Ex d i Ex ia, SIL2 i inne CIŚNIENIE TEMPERATURA Sygnalizatory serii 800 Odporne na wibracje sygnalizatory temperatury z dużym wskazaniem lokalnym. Często stosowane do monitorowania układów olejowych maszyn wirowych. czytelne wskazanie temperatury sonda i kapilara ze stali nierdzewnej odporna na korozję obudowa z Lexanu jeden lub dwa mikrowyłączniki SPDT powtarzalność ±1% zakresy do 340 C certyfikaty: ATEX Ex d CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 15

16 Przetworniki TX200 CIŚNIENIE Hermetyczny przetwornik ciśnienia ze stali kwasoodpornej 316 w wykonaniu ognioszczelnym, do aplikacji w przemyśle wydobycia ropy i gazu. wersje stałozakresowe lub z regulacją zera i zakresu sygnał wyjściowy 4-20 ma ognioszczelna, hermetyczna obudowa ze stali kwasoodpornej 316 szeroki wybór przyłączy procesowych certyfikat kalibracji dla każdego urządzenia zakresy pomiarowe: do 1720 bar opcjonalnie komunikacja HART, sygnał wyjściowy 1-5 VDC, 1-10 VDC certyfikat ATEX Ex d Monitory niskich ciśnień LPS Elektroniczny monitor niskich różnic ciśnień z wyjściem analogowym i dwoma stykowymi. Stosowany do kontroli nadciśnienia pomieszczeń, zabrudzenia filtrów czy szczelności w aplikacjach ultra czystych. zakresy pomiarowe: od Pa do kpa małe gabaryty (48 48 mm) 1/16 wg DIN wyświetlacz LED wartości mierzonej oraz alarmów wyjście analogowe 4-20 ma lub 0-10 VDC dwa wyjścia stykowe (ustawiane niezależnie) demontowalna listwa zaciskowa 18/26 AWG zgodność z normami EMI CE EN i UL 508 kalibracja bez demontażu z obiektu 16 KATALOG AKPIA 2019

17 Sygnalizatory serii 6 / J21K Niewielkie sygnalizatory do zastosowań przemysłowych i maszynowych z bardzo czułymi czujnikami mieszkowymi. uszczelnione mieszki metaliczne jako sensory spawane czujniki ze stali kwasoodpornej 316L zapewniające podwójną izolację mediów epoksydowana obudowa z aluminium IP66 / NEMA 4X pojedynczy mikrowyłącznik typu SPDT zakresy pomiarowe J6: ciśnienie do 410 bar J21K: różnica ciśnień do 6 bar p certyfikat ATEX Ex ia CIŚNIENIE Sygnalizatory Spectra 10 Ekonomiczne, kompaktowe sygnalizatory ciśnienia do zastosowań maszynowych i dla odbiorców OEM. kompaktowy sygnalizator o średnicy 32 i wysokości 76 mm siedem typów przyłączy elektrycznych różnorodność opcji ułatwiająca dostosowanie do potrzeb zakresy pomiarowe: do 517 bar ciśnienie maksymalne: do 827 bar certyfikaty: ATEX Ex ia, SIL2 CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 17

18 Sygnalizatory serii 24 CIŚNIENIE Ekonomiczne, kompaktowe sygnalizatory ciśnienia, podciśnienia lub różnicy ciśnień. kompaktowa, lekka, odporna na korozję obudowa z tworzywa sztucznego konstrukcja o stopniu ochrony IP66 / NEMA 4X listwa zaciskowa ułatwiająca podłączenie elektryczne przyłącza procesowe z mosiądzu lub polisulfonu opcje do zastosowań typu OEM np. zewnętrzne pokrętło nastawcze czy brak podziałki referencyjnej zakresy pomiarowe: ciśnienie do 6 bar, różnica ciśnień do 3 bar p Sygnalizatory serii J40 Najprostsze sygnalizatory o otwartej konstrukcji do zastosowań OEM. kompaktowa konstrukcja bez obudowy (szkieletowa) do zastosowań OEM uszczelnione mieszki z mosiądzu lub brązu fosforowego łatwa zewnętrzna regulacja pojedynczy styk SPDT opcjonalnie regulowana histereza zakresy pomiarowe: ciśnienie do 20 bar 18 KATALOG AKPIA 2019

19 Sygnalizatory serii 54 Dwuprogowy, ekonomiczny sygnalizator ciśnienia lub temperatury dla odbiorców OEM. szeroki wybór modeli i opcji - znakomity dla klientów OEM skala referencyjna lub śruba nastawcza o dużym skoku obudowa z Lexanu lub konstrukcja szkieletowa bez obudowy jeden lub dwa mikrowyłączniki SPDT zakresy pomiarowe: ciśnienie do 410 bar, temperatura do 340 C CIŚNIENIE TEMPERATURA Sygnalizatory serii 55 Sygnalizator temperatury dla odbiorców OEM. wersje dwuprogowe nastawiane w 100% niezależnie od siebie montaż panelowy lub naścienny skala referencyjna lub śruba nastawcza o dużym skoku konstrukcja szkieletowa lub obudowa aluminiowa jeden lub dwa mikrowyłączniki SPDT zakresy pomiarowe: do 340 C CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 19

20 20 KATALOG AKPIA 2019

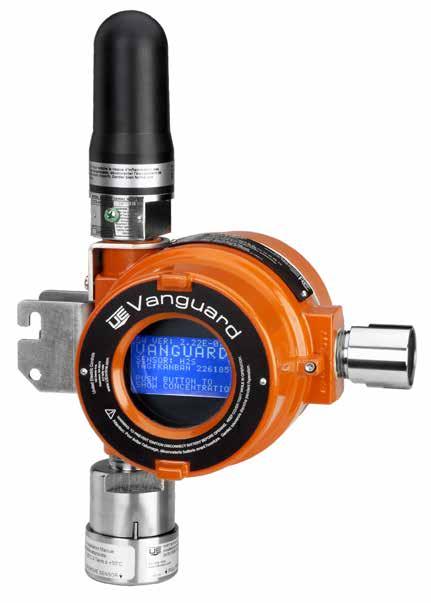

21 Monitory gazów toksycznych i łatwopalnych Vanguard Monitory Vanguard to kompaktowe urządzenia przeznaczone do monitorowania stężenia toksycznych lub łatwopalnych gazów w otoczeniu, takich jak metan, siarkowodór i inne. Ich instalacja nie wymaga stosowania kosztownego okablowania - każde urządzenie posiada wbudowany moduł komunikacji bezprzewodowej WirelessHART. DETEKCJA GAZÓW Bezprzewodowość WirelessHART 7.2 Regulowany interwał transmisji Transmitowane: stężenie, stan sieci, napięcie baterii, liczba dni od kalibracji, temperatura Łatwa integracja Bezproblemowa integracja z istniejącymi sieciami WirelessHART oraz systemami zarządzania (AMS) Trwała bateria Odporna budowa Trwała, aluminiowa obudowa pokryta farbą poliestrową Wykonanie ognioszczelne i iskrobezpieczne w jednym Bateria o 5 letniej żywotności i gwarancji Wymiana baterii w aktywnej strefie Ex Szybki montaż Uniwersalny uchwyt montażowy ułatwiający instalację lub wymianę urządzenia Czujnik FLEXsense Automatyczna identyfikacja zamontowanego czujnika Wymiana czujnika w aktywnej strefie Ex Prosta kalibracja Konfiguracja, kalibracja i uruchomienie testu sprawności za pomocą pojedynczego przycisku Wyświetlacz informujący o koncentracji gazu, połączeniu sieciowym i stanie baterii Zintegrowane zaciski do podłączenia komunikatora lub komputera z modemem HART CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 21

22 Przetworniki ciśnienia KLAY CIŚNIENIE Dzięki wieloletniemu doświadczeniu KLAY do perfekcji doprowadził konstrukcję oraz jakość wykonania czujników ciśnienia swoich przetworników. Ich układ pomiarowy ma minimalną pojemność, co jest niezwykle istotne w minimalizacji wpływu temperatury na dokładność pomiaru. Wbudowany czujnik temperatury jest umieszczony nieomal bezpośrednio za membraną, co dodatkowo poprawia jakość kompensacji temperaturowej. Dostępne są zarówno klasyczne przetworniki analogowe, jak i inteligentne z obsługą HART lub Profibus PA. Urządzenia KLAY posiadają wiele certyfikatów takich jak ATEX, EHEDG, czy zatwierdzenia dla przemysłu okrętowego. Safety Integrity Level IEC / Zalety przetworników KLAY Kwasoodporna budowa - zarówno elementy czujników, jak i obudowy są wykonane ze stali kwasoodpornych i nierdzewnych o wysokiej gładkości Mocne, czołowe membrany o bardzo dużej trwałości i minimalna pojemność układu Ponad 50 różnych typów przyłączy procesowych o wielu wariantach - możliwość dopasowania do każdego standardu Konstrukcja czujników 1. Laserowy spaw membrany szczelność testowana helem wykonanie higieniczne brak oringów 2. Membrana ze stali kwasoodpornej 316L chropowatość Ra < 0,15µm zespawana z pierścieniem wzmacniającym 3. Falista struktura membrany idealne spasowanie z łożem duża odporność na przeciążenia dobra stabilność długookresowa 4. Czujnik ciśnienia wbudowany czujnik temperatury aktywna kompensacja temperaturowa konstrukcja spawana (bez oringów) wysoka przeciążalność 5. Minimalna ilość oleju pomiędzy membraną a czujnikiem duża dokładność krótki czas reakcji mały wpływ temperatury na pomiar oleje do zastosowań spożywczych oleje wysokotemperaturowe 22 KATALOG AKPIA 2019

23 Przetworniki ciśnienia serii 8000 Klasyczne, analogowe przetworniki ciśnienia przeznaczone do typowych aplikacji pomiaru ciśnienia i hydrostatycznego pomiaru poziomu. Wyróżniają się spośród innych dostępnych na rynku przetworników jakością wykonania m.in. dzięki silnym membranom czołowym, całkowicie kwasoodpornej konstrukcji i skutecznej kompensacji temperaturowej. CIŚNIENIE zakresy pomiarowe: od 0..0,1 bar do bar pomiar podciśnienia i ciśnienia bezwzględnego temperatura medium: do 145 C (CIP i SIP) dokładność: 0,2% ustawionego zakresu regulacja zakresu: przy pomocy potencjometrów możliwe 5-krotne zawężenie zakresu bez pogorszenia dokładności obudowa: IP66, odlew ze stali kwasoodpornej certyfikaty: FDA, 3A, EHEDG, ATEX Ex ia przyłącza procesowe: patrz strona 25 opcjonalny programowalny, podświetlany wyświetlacz specjalne materiały m.in. Hastelloy i tantal Przetworniki ciśnienia serii 2000 Inteligentne, cyfrowe przetworniki KLAY o zwiększonej dokładności i łatwej konfiguracji przy pomocy trzech klawiszy lub przez protokół cyfrowy HART. zakresy od mbar do bar pomiar podciśnienia i ciśnienia bezwzględnego aktywna kompensacja temperaturowa możliwość lokalnego wyświetlania temperatury dokładność 0,1% ustawionego zakresu możliwe 5-krotne zawężenie zakresu bez pogorszenia dokładności funkcja linearyzacji zbiorników certyfikaty: FDA, 3A, EHEDG, ATEX Ex ia przyłącza procesowe: patrz strona 25 opcjonalnie HART CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 23

24 Przetworniki ciśnienia serii 4000 CIŚNIENIE Przetworniki ciśnienia serii 4000 to najnowsza linia produktowa KLAY o polepszonych parametrach w stosunku do serii 2000 oraz czytelniejszym, podświetlanym wyświetlaczem, przy zachowaniu pozostałych, unikalnych cech przetworników KLAY. Ich obsługa jest możliwa w języku polskim. zakresy pomiarowe: od mbar do bar pomiar podciśnienia i ciśnienia bezwzględnego dokładność 0,075% ustawionego zakresu zakresowość 20:1 aktywna kompensacja temperaturowa menu programowania w języku polskim duży, podświetlany wyświetlacz wielu zmiennych z bargrafem funkcja linearyzacji zbiorników opcjonalnie HART lub Profibus PA przyłącza procesowe: patrz strona 25 certyfikaty: FDA, 3A, EHEDG, ATEX Ex ia Przetworniki różnicy ciśnień DP-4000 Model serii 4000 z czujnikiem różnicy ciśnień, przeznaczony do aplikacji bardzo precyzyjnego pomiaru poziomu, przepływu czy kontroli pracy filtrów. zakresy pomiarowe: od mbar do bar dokładność 0,075% ustawionego zakresu zakresowość 20:1 funkcja pierwiastkowania przyłącza kołnierzowe według DIN lub ANSI do bezpośredniego montażu do zbiornika menu programowania w języku polskim opcjonalnie HART lub Profibus PA Bardzo często stosowane w kombinacji z jednym lub dwoma separatorami membranowymi - patrz strona KATALOG AKPIA 2019

25 Przyłącza przetworników KLAY Ważną cechą przetworników KLAY jest dostępność bardzo wielu typów przyłączy procesowych. Różne rozmiary i ponad 50 standardów - od typowych gwintów, poprzez połączenia kołnierzowe i higieniczne, aż po standardy przemysłu papierniczego pozwalają na wykorzystanie przetworników KLAY w każdej aplikacji. CIŚNIENIE Niektóre popularne przyłącza Mleczarskie DIN Kołnierz DIN 2501 / ANSI Tri-Clamp E+H Gwint G1 Tuleja Ø27 PMC M44x1,25 PMC Valmet Ceramiczne czujniki pojemnościowe Przetworniki Klay występują także z czujnikami pojemnościowymi o konstrukcji spłukiwanej. Stosuje się je do pomiaru mediów ściernych, gęstych lub zatykających króćce. ceramiczny czujnik pojemnościowy odporne na przeciążenia i uderzenia ciśnienia konstrukcja spłukiwana wiele przyłączy procesowych np.: Vega, M44x1,25, M30x2 CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 25

26 Sygnalizatory wibracyjne VSS POZIOM Sygnalizatory wibracyjne mają zastosowanie w detekcji poziomu cieczy i ochronie pomp przed suchobiegiem. Zasada działania opiera się na tłumieniu wibracji czujnika spowodowaną zanurzeniem w cieczy. Sygnalizator VSS posiada wzmocnione widełki o dużym rozstawie, które trudniej poddają się krystalizacji medium i mostkowaniu. Wersja VSC jest ekonomicznym modelem kompaktowym z fabrycznie wyprowadzonym przewodem lub konektorem DIN. głębokość wpustowa: od 47 mm do 3 m brak elementów ruchomych odporna, kwasoodporna obudowa wyjście tranzystorowe PNP / NPN temperatura medium: do 120 C dostępne różne przyłącza procesowe m.in. gwint G1, Tri-Clamp, mleczarskie DIN gładkość powierzchni czujnika Ra < 1,5 µm Sygnalizatory pojemnościowe FLX Przewodnościowe sygnalizatory poziomu stosowane do cieczy przewodzących. Zasada działania opiera się na detekcji zmiany przewodności elektrycznej spowodowanej pojawieniem się medium. głębokość wpustowa: standardowo 100 mm, opcjonalnie od 0 mm (całkowicie spłukiwana) do 2 m kwasoodporna obudowa IP67 ciśnienie maksymalne: 10 bar temperatura medium: do 180 C wyjście przekaźnikowe lub tranzystorowe PNP przyłącza gwintowe G1, kołnierzowe i higieniczne m.in. Tri-Clamp, mleczarskie DIN i Varivent 26 KATALOG AKPIA 2019

27 Sondy hydrostatyczne Hydrobar Seria Hydrobar to rodzina zatapialnych przetworników ciśnienia i poziomu. Mogą być wykonane ze sztywną sondą rurową lub elastyczną sondą kablową. Ich główną zaletą jest prostota konfiguracji i montażu, zwłaszcza w przypadku zbiorników dostępnych jedynie od góry. POZIOM Każda sonda serii Hydrobar wyposażona jest w rzeczywistą kompensację ciśnienia atmosferycznego poprzez doprowadzenie go przewodem bezpośrednio do czujnika. dokładność: 0,1% zakresy pomiarowe: od mbar do bar sygnał wyjściowy: 4-20mA zasilanie z pętli analogowej mocne, czołowe membrany i minimalna pojemność układu konstrukcja ze stali kwasoodpornej, łącznie z obudową minimalna średnica przetwornika 22 mm kompensacja temperaturowa (w procesie) modele stało zakresowe oraz z regulowanym zakresem i zerem funkcje linearyzacji zbiorników opcjonalnie: komunikacja HART, wyświetlacz, komunikacja Profibus, Hastelloy C i inne certyfikaty: ATEX Ex ia CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 27

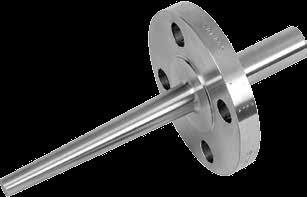

28 TEMPERATURA Termometry bimetaliczne TB8 Przemysłowe termometry bimetaliczne o konstrukcji ze stali kwasoodpornej do korozyjnych i higienicznych środowisk. zakresy pomiarowe: od C do maksymalnie 500 C długość zanurzeniowa czujnika: od 63 do 1000 mm średnica czujnika: 8 mm obudowa bagnetowa w rozmiarach: 63, 100 lub 150 mm forma przyłącza: czujnik gładki, gwint stały lub gwint przesuwny przyłącze procesowe: gwint G1 2, 1 2 NPT, G3/4, 3/4 NPT pozycja przyłącza: radialne, tylne stałe lub tylne ruchome Opcjonalnie: średnice czujnika 6; 6,4; 9,6 mm średnice obudowy: 80, 125 mm podwójna skala w C i F certyfikat ATEX wypełnienie gliceryną lub olejem silikonowym Osłony termometryczne Stosowane, aby zachować wymogi sterylności, umożliwić demontaż w trakcie pracy instalacji oraz chronić czujnik termometru lub przetwornika temperatury przed wysokim ciśnieniem lub agresywnym medium. Opcjonalnie: konstrukcja stopniowana - obniżająca czas reakcji specjalne materiały: stal 316Ti, Duplex, Hastelloy C276 lub inne przyłącze procesowe do wspawania gładkość powierzchni Ra < 0,4 µm arkusze obliczeń wytrzymałościowych wg ASME PTC 19.3 TW-2010 certyfikaty 3A lub EHEDG 28 KATALOG AKPIA 2019

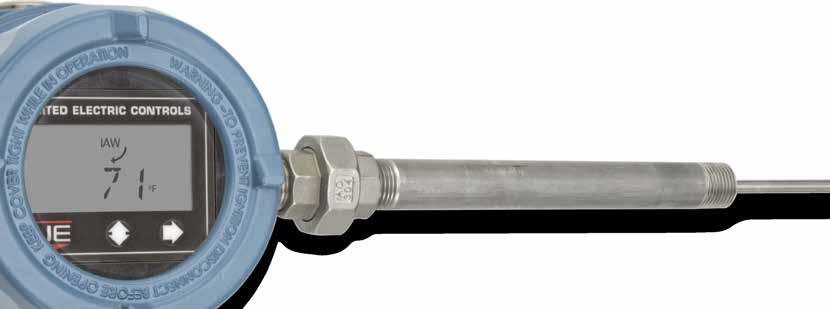

29 Przetworniki temperatury TT-4000 Inteligentne, w pełni programowalne przetworniki temperatury o całkowicie kwasoodpornej obudowie. Pozwalają na konfigurację przy pomocy unikalnego klawisza konfiguracyjnego w postaci joysticka i dużego, podświetlanego wyświetlacza, za pomoca protokołu cyfrowego HART nałożonego na sygnał analogowy 4-20 ma lub z użyciem sieci Profibus. dokładność: 0,1% (opcjonalnie 0,075%) trwała, całkowicie kwasoodporna budowa obracany o 360, podświetlany wyświetlacz z bargrafem opcjonalnie HART lub Profibus PA menu konfiguracyjne w języku polskim przyłącza gwintowe i sanitarne m.in. mleczarskie DIN 11851, Tri-Clamp i Varivent opcjonalne wykonanie ATEX Ex ia wysoka szczelność obudowy IP66 TEMPERATURA Czujniki temperatury PT-100 Czujniki KLAY PT-100 w odróżnieniu od typowych rezystancyjnych czujników temperatury stosowanych w przemyśle charakteryzują się całkowicie kwasoodporną konstrukcją, która sprawdza się w warunkach higienicznych i znacznie wydłuża ich trwałość. kwasoodporna, spawana z czujnikiem obudowa IP66 zbudowane w oparciu o 3-przewodowe czujniki rezystancyjne Pt100 możliwe czujniki podwójne (2x Pt100) klasa dokładności A, 1/3 DIN opcjonalne przetworniki głowicowe z wyjściem 4-20mA dostępne przyłącza gwintowe oraz higieniczne m.in. mleczarskie DIN 11851, Tri-Clamp lub Varivent opcjonalne wykonanie ATEX Ex ia CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 29

30 Sygnalizatory pływakowe Trimod Besta POZIOM Moduł przełącznika Moduł kołnierza Moduł pływaka Safety Integrity Level IEC / Moduły przełączników przełączniki: mikrowyłączniki lub wyłączniki zbliżeniowe wyjścia SPDT lub 2xSPDT, pneumatyczne - dwustanowe lub proporcjonalne obudowy z aluminium lub stali kwasoodpornej 316L (CrNiMo) wersje do wysokich i niskich temperatur od -200 do 400 C stopień ochrony obudowy od IP 65 do IP 68 samounoszące się zaciski do łatwego podłączenia wersje iskrobezpieczne Ex ia i ognioszczelne Ex d Moduły kołnierzy kwadratowe kołnierze ze stali kwasoodpornej (podziałowa 92 mm) kołnierze wg norm DIN, ANSI, BS i JIS od DN 65 do DN 150 kołnierze kompozytowe ze stali CrNiMo i stali węglowej P265GH (ocynkowanej i pasywowanej), tworzywa lub ze specjalnych stali kwasoodpornych klasy ciśnieniowe od PN 16 do PN 315 Moduły pływaków stała histereza 12 mm regulowana histereza dla sterowania pomp; dla montażu pionowego maks mm, dla montażu poziomego maks. 557 mm pływaki ze stali kwasoodpornej CrNiMo, Hastelloyu, PP, PVDF, PTFE pływaki w wykonaniu zgodnym z NACE możliwość pokrycia pływaków ze stali kwasoodpornej poliamidem lub Halarem wykonania ze stali kwasoodpornej - do 35 MPa moduły pływaków do kontroli różnicy faz 30 KATALOG AKPIA 2019

31 Sygnalizator pływakowy A Sygnalizatory pływakowe mają szerokie zastosowanie do kontroli określonego poziomu cieczy i sterowania np. zaworem lub pompą. W odróżnieniu od wielu innych metod pomiaru są nieczułe na pianę, zmianę stałej dielektrycznej lub temperatury, a także duże wibracje instalacji. sygnał wyjściowy: styk SPDT ciśnienie maksymalne: 25 bar temperatura: maks C gęstość medium: od 0,35 kg/l obudowa: aluminium stopień ochrony obudowy: IP65 opcjonalnie: ATEX Ex ia / Ex d, wyjście NAMUR, IP68, obudowa ze stali k/o, certyfikat PED i inne POZIOM Sygnalizator pływakowy A Wyposażone w dodatkowy mieszek ochronny mechanizmu magnetycznego. Stosowane tam, gdzie występują zanieczyszczone i niejednorodne media lub opiłki metalu w układzie. mieszek: Perbunan, silikon, FPM lub PTFE gęstość medium: od 0,35 kg/l maksymalne ciśnienie: 25 bar temperatura: do 250 C pozostałe parametry jak dla A Sygnalizator pływakowy A Dzięki możliwości regulacji histerezy zazwyczaj stosowane do kontroli pracy pomp w celu utrzymywania poziomu cieczy w ustalonym zakresie. zakres regulacji histerezy: 37 do 557 mm temperatura: do +300 C gęstość medium: od 0,75 kg/l pozostałe parametry jak dla A CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 31

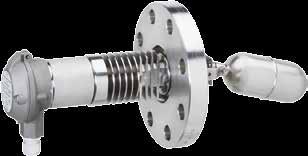

32 Sygnalizator pływakowy HA 24E 02 POZIOM Model do aplikacji w których występuje wysokie ciśnienie i/lub wysoka temperatura np. do zabezpieczeń wymienników ciepłowniczych czy filtrów gazu ziemnego. temperatura: od 0 C do +400 C ciśnienie maksymalne: PN100 gęstość medium: od 0,7 kg/l przyłącze kołnierzowe wg DIN 2501 / EN lub ANSI opcjonalnie: ATEX Ex ia / Ex d, wyjście NAMUR, PN320, certyfikat PED i inne Sygnalizator pływakowy 5TDI 22CF 041 Wersja z obudową ze stali kwasoodpornej i minimalną temperaturą pracy -196 C. Przykładem zastosowań są aplikacje w terminalach i na tankowcach LNG. temperatura: od -196 C do 270 C gęstość medium: od 0,4 kg/l obudowa kwasoodporna IP67 przyłącze kołnierzowe wg DIN 2501 / EN lub ANSI opcjonalnie: ATEX Ex ia / Ex d, wyjście NAMUR, PN320, certyfikat PED i inne Sygnalizator pływakowy XA8 24E 02 model z obudową w wykonaniu ognioszczelnym i certyfikatem ATEX Ex d. Używane na przykład w filtrach kondensatu gazu ziemnego. temperatura: od -40 C do 330 C gęstość medium: od 0,35 kg/l przyłącze kołnierzowe wg DIN 2501 / EN lub ANSI opcjonalnie: ATEX Ex ia, wyjście NAMUR, certyfikat PED i inne 32 KATALOG AKPIA 2019

33 Zatwierdzenia morskie American Bureau of Shipping, ABS Bureau Veritas, BV DNV-GL Registro Italiano Navale, RINA Lloyd s Register, LR Russian Maritime Register of Shipping, RMRS POZIOM Komory pływakowe Sygnalizatory TrimodBesta mogą być instalowane w zewnętrznej komorze w przypadku, gdy podłączenie bezpośrednio do zbiornika jest niemożliwe lub niepożądane. Takie rozwiązanie, dzięki zaworom, umieszczonych na przyłączach procesowych, pozwala na sprawdzanie i serwisowanie sygnalizatora bez przerywania pracy instalacji. materiał: stale kwasoodporne, węglowe lub specjalne ciśnienie maksymalne: 350 bar temperatura medium: -196 C do 400 C wykonanie dopasowane do potrzeb certyfikaty PED i materiałowe badania hydrostatyczne, penetracyjne, rentgenowskie i inne Akcesoria Sygnalizatory pływakowe mogą być wyposażone w dodatkowe akcesoria: przeciwkołnierz o różnej długości do wspawania w zbiornik urządzenie testujące do montażu międzykołnierzowego urządzenie testujące zintegrowane z przeciwkołnierzem CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 33

34 34 KATALOG AKPIA 2019

35 Radary falowodowe Eclipse Radary z falowodem (GWR) są odpowiednie do ciągłego pomiaru odległości, poziomu, objętości lub masy różnych mediów, także w przemyśle spożywczym. Zasada działania opiera się na emisji fali niskiej energii wzdłuż falowodu i pomiarze czasu, po którym następuje jej powrót po odbiciu od mierzonego produktu. Sprawdzają się tam, gdzie metoda bezkontaktowa lub hydrostatyczna zawodzi. POZIOM Unikalną cechą radarów falowodowych Magnetrol jest możliwość wygięcia sondy w celu jej dopasowania do kształtu zbiornika, ominięcia mieszadeł, czy montażu od boku zbiornika. nieczułe na zmiany ciśnienia, temperatury, pianę lub zmianę gęstości zakresy pomiarowe: do 30 m ciśnienie maksymalne: do 430 bar temperatura medium: -196 do 450 C 20-punktowa linearyzacja zbiornika różne typy czujników dopasowane do aplikacji zasilanie w dwuprzewodowej pętli analogowej 4-20 ma obracana o 360, demontowalna na ruchu głowica funkcja pomiaru rozdziału faz dostępne różne wykonania materiałowe i przyłącza certyfikaty: ATEX Ex d i Ex ia, PED, 3A, EHEDG Safety Integrity Level IEC / CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 35

36 POZIOM Poziomowskazy magnetyczne Atlas Poziomowskazy magnetyczne działają na zasadzie naczyń połączonych. Poziom cieczy w komorze przyrządu jest równy poziomowi w zbiorniku głównym. Wewnątrz komory poziomowskazu znajduje się pływak z magnesem trwałym, który unosi się na powierzchni cieczy. Poruszający się pływak powoduje zmianę położenia klapek listwy wskaźnikowej, stanu styku sygnalizatorów kontaktronowych i sygnału przetworników poziomu, w które może być wyposażony poziomowskaz. zakresy pomiarowe: do 15 m ciśnienie maksymalne: 310 bar temperatura medium: C minimalna gęstość medium: 0,25 kg/dm 3 opcjonalne wyskalowanie listwy w cm opcjonalne sygnalizatory poziomu lub przetworniki przyłącza gwintowe, kołnierzowe, do wspawania i inne ogrzewanie elektryczne lub parowe materiały: m.in. stal kwasoodporna, Inconel, Monel, Hastelloy C-276, tworzywa sztuczne Poziomowskazy magnetyczne z radarem falowodowym Aurora Poziomowskazy magnetyczne w połączeniu z radarami falowodowymi w tej samej komorze przedzielonej przegrodą stanowią doskonałe rozwiązanie przy ograniczeniach liczby króćców pomiarowych, ograniczonej przestrzeni montażowej lub w wypadku wymogu zastosowania urządzenia redundantnego zakresy pomiarowe: do 5,7 m dokładność: < 0,1% zakresu ciśnienie maksymalne: 310 bar temperatura medium: C pozostałe parametry jak Atlas / Eclipse 36 KATALOG AKPIA 2019

37 Przetworniki magnetostrykcyjne Jupiter JM4 Seria Jupiter JM4 jest najnowszą generacją przetworników magnetostrykcyjnych Magnetrol wprowadzającą szereg innowacyjnych rozwiązań nie spotykanych wcześniej w tego typu urządzeniach. POZIOM Jupitery mają zastosowanie tam, gdzie istotna jest duża dokładność i powtarzalność pomiaru oraz gdzie zawodzą radary falowodowe. Mogą być montowane bezpośrednio w zbiorniku, ale najczęściej stosowane są w wersji bez pływaka - do montażu na zewnątrz komory poziomowskazu. zakresy pomiarowe: do 10 m liniowość: ± 0,01% zakresu powtarzalność: ± 0,005% zakresu dokładność: ± 1,3 mm ciśnienie maksymalne: 207 bar - w wersji zanurzalnej ciśnienie dla wersji zewnętrznej bez ograniczeń temperatura medium: -196 do 450 C wyjście analogowe ma + HART lub Foundation Fieldbus regulowane opóźnienie: od 0 do 10s certyfikaty: ATEX Ex ia, Ex d, SIL2 zaawansowana autodiagnostyka inteligentne sondy z pamięcią parametrów konfiguracyjnych obracana o 310, demontowalna głowica przetwornika graficzny wyświetlacz CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 37

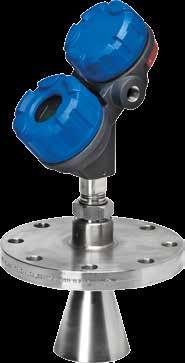

38 Radary bezkontaktowe Pulsar R96 POZIOM Urządzenia przeznaczone do ciągłego pomiaru poziomu, objętości lub masy cieczy, pulp lub past. Przeznaczone przede wszystkim do zastosowań w zbiornikach stokażowych o dużych wysokościach i średnicach oraz tam, gdzie wymagane są metody bezkontaktowe. nieczułe na zmiany gęstości i stałej dielektrycznej filtracja fałszywego echa temperatura: do 345 C zakres pomiaru: do 40 m powtarzalność: ± 5 mm sygnał wyjściowy 4-20 ma zasilanie 24 VDC z pętli analogowej 4-20mA obracana o 360 głowica wykonanie sondy: TFE, Halar, PP, stal kwasoodporna 316L, Hastelloy certyfikaty: ATEX Ex d i Ex ia, SIL 2 zaawansowana autodiagnostyka Radary bezkontaktowe R82 Ekonomiczne radary bezkontaktowe do niewymagających aplikacji. Są nieczułe m.in. na opary i podciśnienie w zbiornikach przez co sprawdzają się tam, gdzie zawodzi metoda ultradźwiękowa, ale nie ma uzasadnienia stosowania bardziej rozbudowanych przyrządów. nieczułe na obecność oparów, turbulencji, napowietrzania i podciśnienia spolaryzowana, obracana wiązka mikrofalowa dla uzyskania maksymalnej wydajności zakres pomiaru: do 12 m pomiar zmian poziomu do 4,5m/min powtarzalność: < 2,5 mm łatwy montaż i uruchomienie filtracja fałszywego echa zasilanie 24 VDC z pętli analogowej 4-20mA certyfikat ATEX Ex ia 38 KATALOG AKPIA 2019

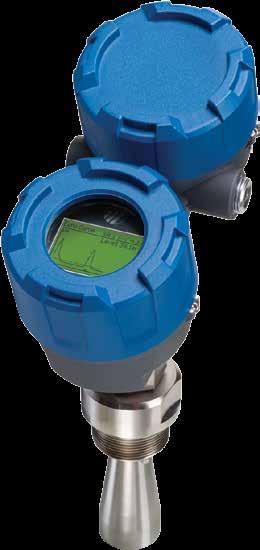

39 Radary bezkontaktowe Pulsar R86 Pulsar R86, to najnowszej generacji, innowacyjne radary bezkontaktowe o częstotliwości sygnału 26 GHz, która sprawia, że wiązka emitowanych fal jest węższa, ale zachowuje dużą odporność na kondensację, opary, pianę czy wzburzenie powierzchni medium. Wyższa częstotliwość umożliwia także stosowanie niewielkich anten a kołowe spolaryzowanie wiązki eliminuje konieczność jej ustawiania na obiekcie. POZIOM aktywna diagnostyka archiwizacja i podgląd 20 ostatnich zdarzeń wraz z zapisem echa konfiguracja i eliminacja fałszywych odbić za pomocą kreatorów możliwość ręcznej edycji kształtu krzywej filtracji zakłóceń wykres sygnału wyświetlany na wyświetlaczu urządzenia demontowalna na ruchu głowica elektroniki wbudowana pomoc dostępna na 8-wierszowym, graficznym wyświetlaczu zakres pomiarowy: do 40 m kołowa polaryzacja sygnału minimalna stała dielektryczna medium: 1,4 temperatura medium: -70 do 400 C ciśnienie maksymalne: 160 bar średnice anten: 1-1/2 do 4 cali przedłużenia anten: do 1,8 m certyfikaty: ATEX Ex d, Ex i, Ex n, SIL 2 (SFF=93,2%) Safety Integrity Level IEC / CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 39

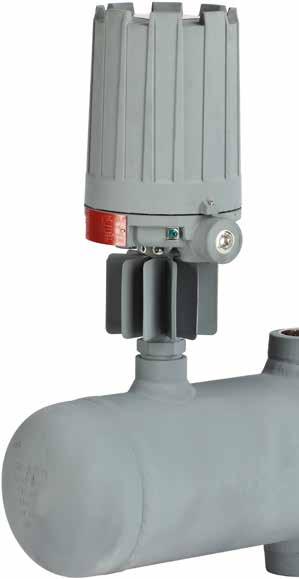

40 Sygnalizatory Thermatel TD / TG POZIOM Wykorzystywane do kontroli przepływu cieczy i gazów lub poziomu cieczy. Czujnik zbudowany jest z dwóch trzpieni wyposażonych w czujniki RTD. Jeden z nich jest ogrzewany przez wbudowaną grzałkę tak, aby utrzymać między nimi stałą różnicę temperatur. Obecność poziomu cieczy, lub narastający przepływ powodują rozproszenie temperatury i wzrost mocy grzałki. Zmiana ta aktywuje wyjście stykowe sygnalizatora. głębokość wpustowa (długość czujnika): do 3,3 m ciśnienie maksymalne: 413 bar temperatura medium: do 450 C wyjście przekaźnikowe DPDT lub prądowe 8/16mA przyłącza gwintowe, kołnierzowe i higieniczne m.in. Tri-Clamp, mleczarskie DIN i Varivent certyfikaty: ATEX Ex d i Ex ib, 3A, EHEDG Przepływomierze masowe Thermatel TA2 PRZEPŁYW Termodyspersyjne przepływomierze masowe przeznaczone do gazów np. powietrza, azotu czy gazu ziemnego. Mogą być fabrycznie skalibroane także na mieszaniny gazów. Łatwe w użyciu, z obracaną ognioszczelną obudową i przyłączem zaciskowym lub kołnierzowym. głębokość wpustowa: do 2,5 m średnica rurociągu: od DN25 do DN5000 niewielki spadek ciśnienia brak potrzeby kompensacji temperatury i ciśnienia zakresowość 100:1 dokładność: 1% odczytu + 0,5% zakresu doskonała czułość przy małych przepływach temperatura medium: do 200 C przy 103 bar sygnał wyjściowy: ma + HART lub FOUNDATION Fieldbus H1 dodatkowe wyjścia impulsowe i alarmowe 40 KATALOG AKPIA 2019

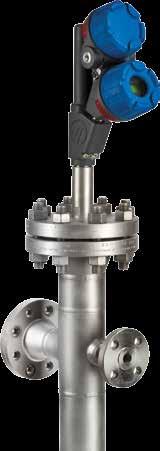

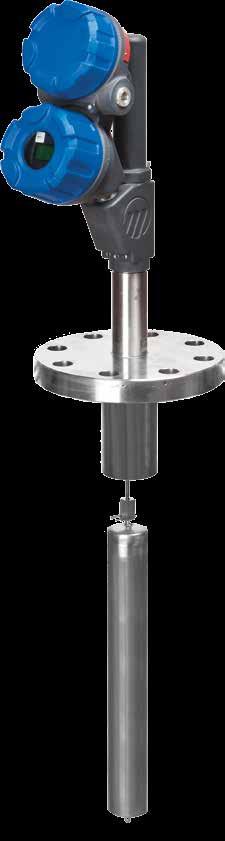

41 Przetworniki nurnikowe Modulevel Wykorzystujące siłę wyporu działającą na stale zanurzony w cieczy nurnik, charakteryzują się odpornością na występowanie piany, zmian stałej dielektrycznej, a także bardzo wysokie ciśnienie i temperaturę. Modulevel nie posiada tradycyjnego drążka skrętnego. Zamiast tego wykorzystuje czujnik LVDT, który zapewnia wiarygodny i dokładny pomiar poziomu lub rozdziału faz nawet przy występowaniu turbulencji medium. POZIOM brak potrzeby kalibracji na obiekcie możliwość dowolnego wprowadzania korekt gęstości medium mierzonego bez zatrzymywania procesu obracana o 360 głowica przetwornika prosta, odporna konstrukcja bez drążka skrętnego zakresy pomiarowe: do 3 m liniowość: ± 0,5% zakresu powtarzalność: ± 0,05% zakresu ciśnienie maksymalne: do 355 bar temperatura medium: -196 do 315 C wyjście analogowe ma + HART lub Foundation Fieldbus przyłącza kołnierzowe, gwintowe lub do wspawania obudowa IP66 ze stali kwasoodpornej lub aluminium certyfikaty: ATEX Ex ia, ATEX Ex d, PED, SIL 2 możliwość dostawy z zewnętrzną komorą bocznikową CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 41

42 Sygnalizatory poziomu Echotel POZIOM Sygnalizatory Echotel są stosowane do sygnalizacji poziomu cieczy. Zasada działania opiera się na ultradźwiękowej detekcji kontaktu czujnika z medium. Sygnalizatory Echotel mają zastosowanie tam gdzie nie sprawdzają się proste sygnalizatory kamertonowe. Obecność piany, próżni, zmiana stałej dielektrycznej, gęstości medium lub współczynnika ph nie ma wpływu na ich działanie. Unikalną cechą sygnalizatorów Echotel jest możliwość sygnalizacji dwóch różnych progów przy pomocy jednego urządzenia. głębokość wpustowa: do 3,3 m ciśnienie maksymalne: 138 bar temperatura medium: do 165 C wyjście przekaźnikowe SPDT, DPDT lub prądowe 8/16mA przyłącza gwintowe, kołnierzowe i higieniczne m.in. Tri-Clamp, mleczarskie DIN i Varivent certyfikaty: ATEX Ex d, 3A, EHEDG PRZEPŁYW Przepływomierze ultradźwiękowe CALDON 380Ci Unikalne przepływomierze do gazów o ośmiu ścieżkach pomiarowych (przetwornikach) zamontowanych w dwóch przecinających się płaszczyznach do bardzo precyzyjnego pomiaru natężenia przepływu gazu. Najczęściej stosowane są do pomiarów rozliczeniowych gazu ziemnego. możliwość wymiany przetworników na ruchu bez rozszczelnienia przepływomierza budowa ośmiościeżkowa, dwupłaszczyznowa niewielka długość i wpływ na rozkład przepływu średnice od DN100 do DN600 krótkie długości odcinków prostych 5x / 3x ograniczenie potrzeby stosowania prostownic przepływu 42 KATALOG AKPIA 2019

43 Przepływomierze Coriolisa CamCor PRO Zbudowane z wykorzystaniem kompaktowego czujnika z rurami o niewielkim wygięciu w kształcie łuku CamCor PRO są przepływomierzami masowymi o wysokich parametrach takich jak dokładność, powtarzalność, niskim spadku ciśnienia czy trwałości, ale atrakcyjnymi cenowo. czujnik w kształcie płytkiego łuku o kompaktowych wymiarach zakresy pomiarowe: od kg/h do t/h zakresowość: do 50:1 niepewność pomiaru: ±0,2 % wartości pomiaru niepewność pomiaru gęstości: ±0,03 g/ml protokoły komunikacji Modbus RS-485 i HART łatwa konfiguracja lokalna lub zdalna za pomocą oprogramowania EZ-Link wykrywanie wibracji instalacji procesowej lub pulsacji medium przyłącza kołnierzowe DIN, ANSI lub higieniczne Tri-Clamp PRZEPŁYW Przepływomierze Coriolisa CamCor CT Skonstruowane w oparciu o wydłużone rury pomiarowe w kształcie U CamCor CT to najbardziej zaawansowane przepływomierze masowe Cameron dedykowane do aplikacji rozliczeniowych. Wyróżniają się najwyższą precyzją, powtarzalnością, szerokim zakresem pomiarowym, niskim spadkiem ciśnienia i trwałym wykonaniem. zzujnik w kształcie litery U o najwyższej dokładności zakresy pomiarowe: od 0..2,4 kg/h do 0..1,4 mln t/h zakresowość: do 200:1 niepewność pomiaru: ±0,1 % dla cieczy niepewność gęstości: ±0,0005 g/ml temperatura medium: od -200 do 350 C protokoły komunikacji Modbus RS-485 i HART prosta konfiguracja lokalna lub zdalna za pomocą oprogramowania EZ-Link wykrywanie wibracji instalacji procesowej lub pulsacji medium przyłącza kołnierzowe DIN, ANSI lub higieniczne Tri-Clamp CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 43

44 44 KATALOG AKPIA 2019

45 Przetworniki ultradźwiękowe MiniWave Prosty montaż, duża odporność chemiczna a także 12-metrowy zakres pomiarowy sprawia, że przetworniki MiniWave idealnie nadają się do wielu zastosowań w różnych gałęziach przemysłu. POZIOM zakres pomiaru: do 12 m dokładność: ± 0,25% zakresu automatyczna regulacja czułości kompensacja temperaturowa, pary i utraty sygnału 32-punktowa linearyzacja nietypowych zbiorników wyjście analogowe ma + HART zasilanie 24 VDC z pętli analogowej kompaktowe wymiary niskie koszty eksploatacji obudowa: epoksydowane proszkowo aluminium IP67 opcjonalnie: przyłącze kołnierzowe wg DIN lub ANSI Przepływomierze ultradźwiękowe Sultan Sultan to ultradźwiękowy przetwornik do ciągłych pomiarów przepływu w kanałach otwartych, przy wykorzystaniu zwężek pomiarowych lub przelewów mierniczych. Pomiar przepływu odbywa się w oparciu o pomiar poziomu, który przeliczany jest przez przetwornik na objętość płynącej cieczy. sygnał wyjściowy: 4-20 ma + HART, Modbus lub Goshawk możliwość pomiaru nawet w najtrudniejszych warunkach wybór częstotliwości sygnału dopasowanej do warunków pracy kompensacja temperaturowa programowalny sumator, wyjście impulsowe oraz funkcja styku wielopunktowa lub skalowalna linearyzacja pomiaru wbudowany wyświetlacz pracujący w czasie rzeczywistym opcjonalna komunikacja 3G GSM PRZEPŁYW CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 45

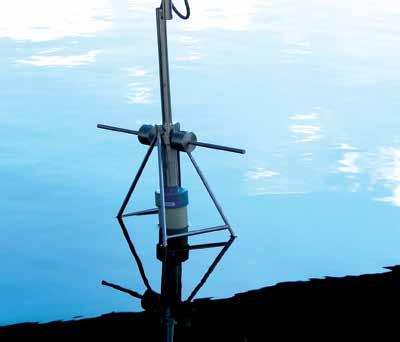

46 Sonarowe przetworniki poziomu Sultan POZIOM Przetworniki poziomu Sultan mają zastosowanie do pomiaru poziomu lub rozdziału faz w oczyszczalniach ścieków i stacjach uzdatniania wody - zarówno komunalnych, jak i przemysłowych. Warunki procesowe w osadnikach, zageszczaczach, czy klarownikach różnią się od siebie i występują w nich fazy o różnej gęstości, dlatego dla najlepszej efektywności pomiaru produkowane są wersje o różnych częstotliwościach sygnału: 151, 300 lub 700 khz. Aby zoptymalizować warunki procesowe oraz sterować pompami przetworniki Hawk mogą mierzyć zarówno poziom osadów sedymentacyjnych, jak i najlżejsze warstwy zawiesin kłaczkowatych. Zalety zastosowania zmniejszenie kosztów operacyjnych polepszenie kontroli i efektywności procesu oczyszczania i odwadniania automatyzacja procesu wraz z ciągłym monitorowaniem warstw osadów i zawiesin bezobsługowy, z 5 letnią gwarancją, system samooczyszczania bez używania skrobaków mniejsze zużycie chemikaliów Aplikacje osadniki wstępne i wtórne klarowniki i zagęszczacze biologiczne reaktory sekwencyjne SBR osadniki lamelowe laguny osadowe zbiorniki flotatorów DAF i inne 46 KATALOG AKPIA 2019

47 Sonarowe przetworniki poziomu Orca Przetworniki Orca mogą mierzyć jednocześnie 2 fazy o różnej gęstości. Mają zastosowanie głównie w aplikacjach kopalnianych i oczyszczalniach ścieków. Mogą być stosowane np. do optymalizacji dozowania flokulantu lub mierzenia poziom osadu recyrkulowanego. Jedno z dwóch wyjść analogowych, w które wyposażone jest urządzenie może być wykorzystane do kontroli klarowności wody. POZIOM Anteny tych przetworników mają większy rozmiar niż te stosowane w przetworniku Sultan, ale dzięki temu kąt wiązki sygnałowej jest w nich o połowę mniejszy i wynosi zaledwie 3. Przetworniki ORCA pracują z częstotliwością 151 khz. Zalety zastosowania zredukowanie przestojów procesowych spowodowanych zaniżoną wydajnością zagęszczaczy zwiększenie wydajności zagęszczaczy poprzez optymalizację poziomów i faz zmniejszenie kosztów operacyjnych bezobsługowy system samooczyszczania poprawa efektywności pracy operatorów polepszenie kontroli odwadniania mniejsze zużycie chemikaliów Aplikacje zbiorniki dekantacji przeciwprądowej CCD osadniki wstępne i wtórne zbiorniki flotatorów DAF klarowniki i zagęszczacze biologiczne reaktory sekwencyjne SBR i inne CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 47

48 48 KATALOG AKPIA 2019

49 Mitsubishi - SCADA System wizualizacji, raportowania i sterowania SCADA MAPS (Mitsubishi Adroit Process Suite) przeznaczony jest do wszystkich zastosowań przemysłowych, od pojedynczych wdrożeń, aż do instalacji obejmujących wiele oddalonych stref i zintegrowanych systemów. System ten został stworzony, aby zapewnić zintegrowane rozwiązanie do zarządzania pozwalające na uzyskanie znaczących oszczędności operacyjnych. STEROWANIE W odróżnieniu od tradycyjnych programów SCADA, MAPS oferuje ściśle zintegrowane rozwiązanie SCADA i PLC - środowisko zbudowane wokół wstępnie skonfigurowanych i sprawdzonych bibliotek inżynierskich razem z wbudowanym kompletnym zestawem narzędzi do diagnostyki i konserwacji oraz zintegrowanymi funkcjami do zarządzania dokumentacją. Mitsubishi - Sterowniki PLC Sterowniki PLC Mitsubishi cechują się elastyczną konstrukcją modułową, dającą możliwość rozbudowy, choć już sama jednostka centralna ma wiele funkcji wbudowanych fabrycznie. Architektura może uwzględniać interfejsy Ethernet, mini USB, gniazdo karty pamięci SD/SDHC do przechowywania programu lub zapisu danych, 24 dwustanowe We/Wy przeznaczone np. do wykonywania prostych funkcji zliczania i pozycjonowania i wiele innych. Kompaktowe rozmiary, łatwość rozbudowy, możliwość pracy sieciowej oraz liczne, wydajne funkcje sprawiają, że sterowniki Mitsubishi doskonale nadają się zarówno do autonomicznych maszyn, jak i do większych aplikacji w stacjach wykorzystujących połączenia sieciowe. CIŚNIENIE POZIOM PRZEPŁYW TEMPERATURA 49
