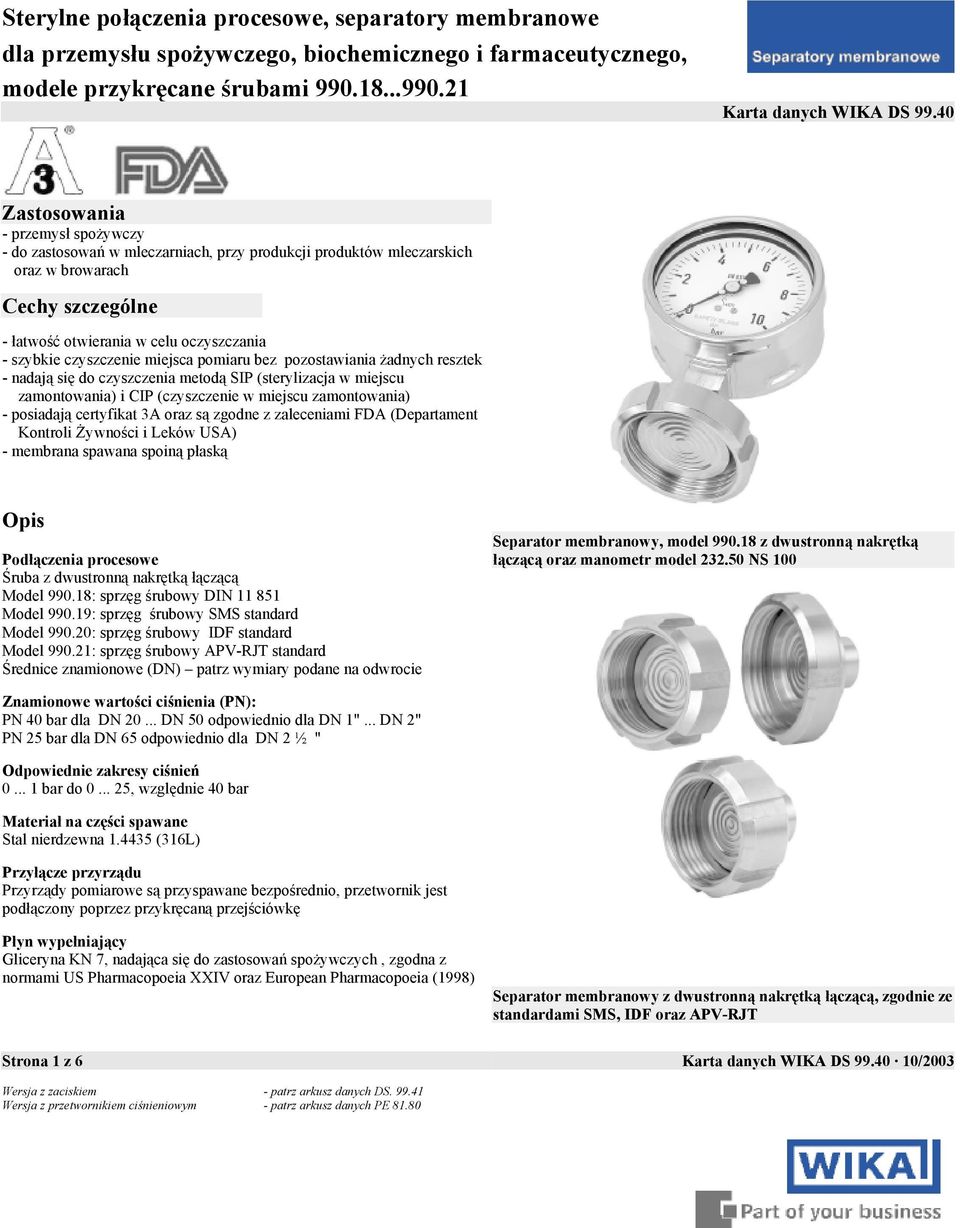

1 Sterylne połączenia procesowe, separatory membranowe dla przemysłu spożywczego, biochemicznego i farmaceutycznego, modele przykręcane śrubami Karta danych WIKA DS Zastosowania - przemysł spożywczy - do zastosowań w mleczarniach, przy produkcji produktów mleczarskich oraz w browarach Cechy szczególne - łatwość otwierania w celu oczyszczania - szybkie czyszczenie miejsca pomiaru bez pozostawiania żadnych resztek - nadają się do czyszczenia metodą SIP (sterylizacja w miejscu zamontowania) i CIP (czyszczenie w miejscu zamontowania) - posiadają certyfikat 3A oraz są zgodne z zaleceniami FDA (Departament Kontroli Żywności i Leków USA) - membrana spawana spoiną płaską Opis Separator membranowy, model z dwustronną nakrętką łączącą oraz manometr model NS 100 Śruba z dwustronną nakrętką łączącą Model : sprzęg śrubowy DIN Model : sprzęg śrubowy SMS standard Model : sprzęg śrubowy IDF standard Model : sprzęg śrubowy APV-RJT standard Średnice znamionowe (DN) patrz wymiary podane na odwrocie PN 40 bar dla DN DN 50 odpowiednio dla DN 1"... DN 2" PN 25 bar dla DN 65 odpowiednio dla DN 2 ½ " bar do , względnie 40 bar Stal nierdzewna (316L) Przyłącze przyrządu Przyrządy pomiarowe są przyspawane bezpośrednio, przetwornik jest podłączony poprzez przykręcaną przejściówkę Gliceryna KN 7, nadająca się do zastosowań spożywczych, zgodna z normami US Pharmacopoeia XXIV oraz European Pharmacopoeia (1998) Separator membranowy z dwustronną nakrętką łączącą, zgodnie ze standardami SMS, IDF oraz APV-RJT Strona 1 z 6 Karta danych WIKA DS /2003 Wersja z zaciskiem - patrz arkusz danych DS Wersja z przetwornikiem ciśnieniowym - patrz arkusz danych PE 81.80

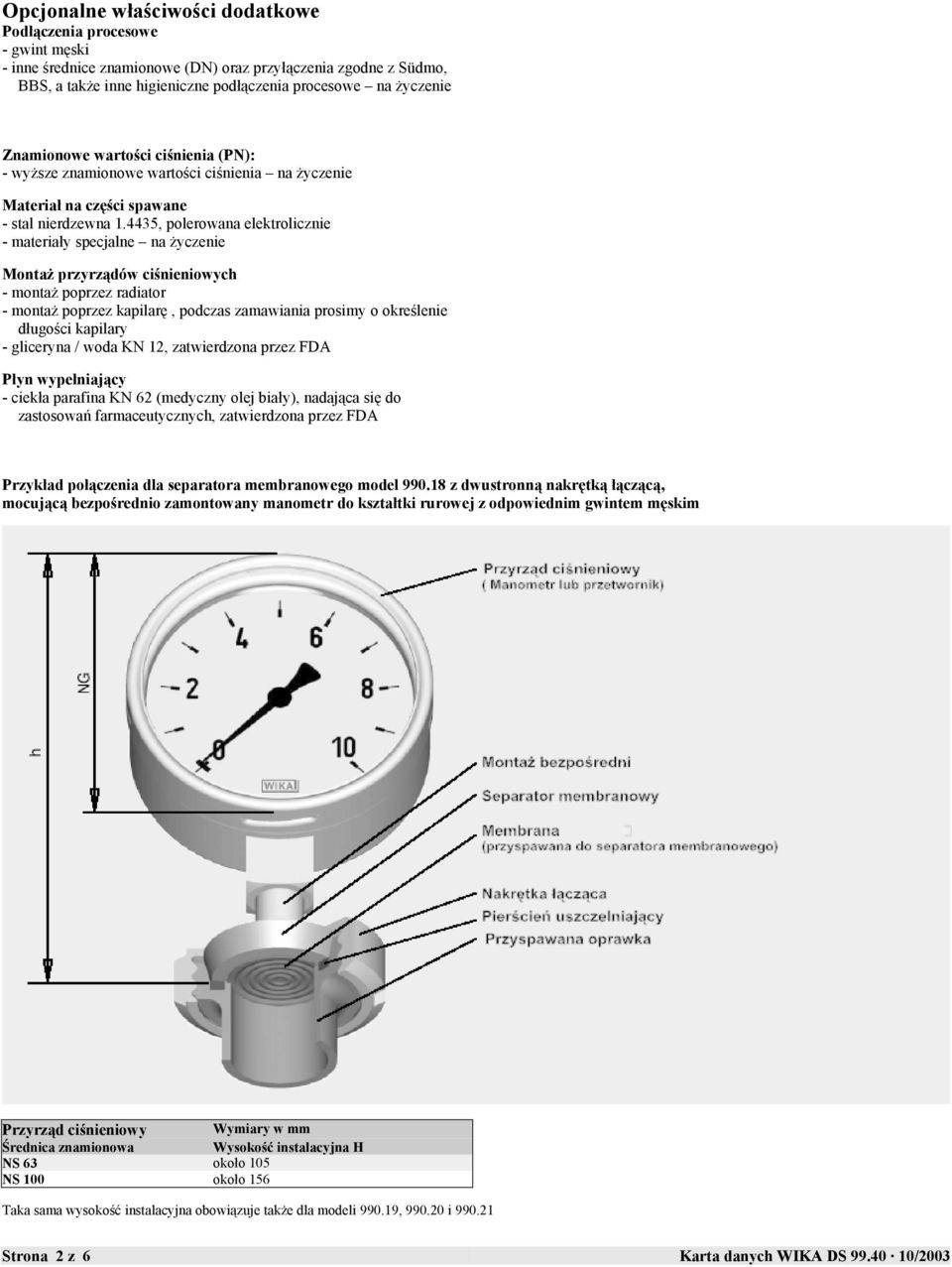

2 Opcjonalne właściwości dodatkowe - gwint męski - inne średnice znamionowe (DN) oraz przyłączenia zgodne z Südmo, BBS, a także inne higieniczne podłączenia procesowe na życzenie - wyższe znamionowe wartości ciśnienia na życzenie - stal nierdzewna , polerowana elektrolicznie - materiały specjalne na życzenie Montaż przyrządów ciśnieniowych - montaż poprzez radiator - montaż poprzez kapilarę, podczas zamawiania prosimy o określenie długości kapilary - gliceryna / woda KN 12, zatwierdzona przez FDA - ciekła parafina KN 62 (medyczny olej biały), nadająca się do zastosowań farmaceutycznych, zatwierdzona przez FDA Przykład połączenia dla separatora membranowego model z dwustronną nakrętką łączącą, mocującą bezpośrednio zamontowany manometr do kształtki rurowej z odpowiednim gwintem męskim Przyrząd ciśnieniowy Wymiary w mm Średnica znamionowa Wysokość instalacyjna H NS 63 około 105 NS 100 około 156 Taka sama wysokość instalacyjna obowiązuje także dla modeli , i Strona 2 z 6 Karta danych WIKA DS /2003

3 Sterylne połączenia procesowe, separatory membranowe dla przemysłu spożywczego, biochemicznego i farmaceutycznego, modele przykręcane śrubami Karta danych WIKA DS Zastosowania - przemysł spożywczy - do zastosowań w mleczarniach, przy produkcji produktów mleczarskich oraz w browarach Cechy szczególne - łatwość otwierania w celu oczyszczania - szybkie czyszczenie miejsca pomiaru bez pozostawiania żadnych resztek - nadają się do czyszczenia metodą SIP (sterylizacja w miejscu zamontowania) i CIP (czyszczenie w miejscu zamontowania) - posiadają certyfikat 3A oraz są zgodne z zaleceniami FDA (Departament Kontroli Żywności i Leków USA) - membrana spawana spoiną płaską Opis Separator membranowy, model z dwustronną nakrętką łączącą oraz manometr model NS 100 Śruba z dwustronną nakrętką łączącą Model : sprzęg śrubowy DIN Model : sprzęg śrubowy SMS standard Model : sprzęg śrubowy IDF standard Model : sprzęg śrubowy APV-RJT standard Średnice znamionowe (DN) patrz wymiary podane na odwrocie PN 40 bar dla DN DN 50 odpowiednio dla DN 1"... DN 2" PN 25 bar dla DN 65 odpowiednio dla DN 2 ½ " bar do , względnie 40 bar Stal nierdzewna (316L) Przyłącze przyrządu Przyrządy pomiarowe są przyspawane bezpośrednio, przetwornik jest podłączony poprzez przykręcaną przejściówkę Gliceryna KN 7, nadająca się do zastosowań spożywczych, zgodna z normami US Pharmacopoeia XXIV oraz European Pharmacopoeia (1998) Separator membranowy z dwustronną nakrętką łączącą, zgodnie ze standardami SMS, IDF oraz APV-RJT Strona 1 z 6 Karta danych WIKA DS /2003 Wersja z zaciskiem - patrz arkusz danych DS Wersja z przetwornikiem ciśnieniowym - patrz arkusz danych PE 81.80

4 Opcjonalne właściwości dodatkowe - gwint męski - inne średnice znamionowe (DN) oraz przyłączenia zgodne z Südmo, BBS, a także inne higieniczne podłączenia procesowe na życzenie - wyższe znamionowe wartości ciśnienia na życzenie - stal nierdzewna , polerowana elektrolicznie - materiały specjalne na życzenie Montaż przyrządów ciśnieniowych - montaż poprzez radiator - montaż poprzez kapilarę, podczas zamawiania prosimy o określenie długości kapilary - gliceryna / woda KN 12, zatwierdzona przez FDA - ciekła parafina KN 62 (medyczny olej biały), nadająca się do zastosowań farmaceutycznych, zatwierdzona przez FDA Przykład połączenia dla separatora membranowego model z dwustronną nakrętką łączącą, mocującą bezpośrednio zamontowany manometr do kształtki rurowej z odpowiednim gwintem męskim Przyrząd ciśnieniowy Wymiary w mm Średnica znamionowa Wysokość instalacyjna H NS 63 około 105 NS 100 około 156 Taka sama wysokość instalacyjna obowiązuje także dla modeli , i Strona 2 z 6 Karta danych WIKA DS /2003

5 Sterylne połączenia procesowe, separatory membranowe dla przemysłu spożywczego, biochemicznego i farmaceutycznego, modele przykręcane śrubami Karta danych WIKA DS Zastosowania - przemysł spożywczy - do zastosowań w mleczarniach, przy produkcji produktów mleczarskich oraz w browarach Cechy szczególne - łatwość otwierania w celu oczyszczania - szybkie czyszczenie miejsca pomiaru bez pozostawiania żadnych resztek - nadają się do czyszczenia metodą SIP (sterylizacja w miejscu zamontowania) i CIP (czyszczenie w miejscu zamontowania) - posiadają certyfikat 3A oraz są zgodne z zaleceniami FDA (Departament Kontroli Żywności i Leków USA) - membrana spawana spoiną płaską Opis Separator membranowy, model z dwustronną nakrętką łączącą oraz manometr model NS 100 Śruba z dwustronną nakrętką łączącą Model : sprzęg śrubowy DIN Model : sprzęg śrubowy SMS standard Model : sprzęg śrubowy IDF standard Model : sprzęg śrubowy APV-RJT standard Średnice znamionowe (DN) patrz wymiary podane na odwrocie PN 40 bar dla DN DN 50 odpowiednio dla DN 1"... DN 2" PN 25 bar dla DN 65 odpowiednio dla DN 2 ½ " bar do , względnie 40 bar Stal nierdzewna (316L) Przyłącze przyrządu Przyrządy pomiarowe są przyspawane bezpośrednio, przetwornik jest podłączony poprzez przykręcaną przejściówkę Gliceryna KN 7, nadająca się do zastosowań spożywczych, zgodna z normami US Pharmacopoeia XXIV oraz European Pharmacopoeia (1998) Separator membranowy z dwustronną nakrętką łączącą, zgodnie ze standardami SMS, IDF oraz APV-RJT Strona 1 z 6 Karta danych WIKA DS /2003 Wersja z zaciskiem - patrz arkusz danych DS Wersja z przetwornikiem ciśnieniowym - patrz arkusz danych PE 81.80

6 Opcjonalne właściwości dodatkowe - gwint męski - inne średnice znamionowe (DN) oraz przyłączenia zgodne z Südmo, BBS, a także inne higieniczne podłączenia procesowe na życzenie - wyższe znamionowe wartości ciśnienia na życzenie - stal nierdzewna , polerowana elektrolicznie - materiały specjalne na życzenie Montaż przyrządów ciśnieniowych - montaż poprzez radiator - montaż poprzez kapilarę, podczas zamawiania prosimy o określenie długości kapilary - gliceryna / woda KN 12, zatwierdzona przez FDA - ciekła parafina KN 62 (medyczny olej biały), nadająca się do zastosowań farmaceutycznych, zatwierdzona przez FDA Przykład połączenia dla separatora membranowego model z dwustronną nakrętką łączącą, mocującą bezpośrednio zamontowany manometr do kształtki rurowej z odpowiednim gwintem męskim Przyrząd ciśnieniowy Wymiary w mm Średnica znamionowa Wysokość instalacyjna H NS 63 około 105 NS 100 około 156 Taka sama wysokość instalacyjna obowiązuje także dla modeli , i Strona 2 z 6 Karta danych WIKA DS /2003

7 Sterylne połączenia procesowe, separatory membranowe dla przemysłu spożywczego, biochemicznego i farmaceutycznego, modele przykręcane śrubami Karta danych WIKA DS Zastosowania - przemysł spożywczy - do zastosowań w mleczarniach, przy produkcji produktów mleczarskich oraz w browarach Cechy szczególne - łatwość otwierania w celu oczyszczania - szybkie czyszczenie miejsca pomiaru bez pozostawiania żadnych resztek - nadają się do czyszczenia metodą SIP (sterylizacja w miejscu zamontowania) i CIP (czyszczenie w miejscu zamontowania) - posiadają certyfikat 3A oraz są zgodne z zaleceniami FDA (Departament Kontroli Żywności i Leków USA) - membrana spawana spoiną płaską Opis Separator membranowy, model z dwustronną nakrętką łączącą oraz manometr model NS 100 Śruba z dwustronną nakrętką łączącą Model : sprzęg śrubowy DIN Model : sprzęg śrubowy SMS standard Model : sprzęg śrubowy IDF standard Model : sprzęg śrubowy APV-RJT standard Średnice znamionowe (DN) patrz wymiary podane na odwrocie PN 40 bar dla DN DN 50 odpowiednio dla DN 1"... DN 2" PN 25 bar dla DN 65 odpowiednio dla DN 2 ½ " bar do , względnie 40 bar Stal nierdzewna (316L) Przyłącze przyrządu Przyrządy pomiarowe są przyspawane bezpośrednio, przetwornik jest podłączony poprzez przykręcaną przejściówkę Gliceryna KN 7, nadająca się do zastosowań spożywczych, zgodna z normami US Pharmacopoeia XXIV oraz European Pharmacopoeia (1998) Separator membranowy z dwustronną nakrętką łączącą, zgodnie ze standardami SMS, IDF oraz APV-RJT Strona 1 z 6 Karta danych WIKA DS /2003 Wersja z zaciskiem - patrz arkusz danych DS Wersja z przetwornikiem ciśnieniowym - patrz arkusz danych PE 81.80

8 Opcjonalne właściwości dodatkowe - gwint męski - inne średnice znamionowe (DN) oraz przyłączenia zgodne z Südmo, BBS, a także inne higieniczne podłączenia procesowe na życzenie - wyższe znamionowe wartości ciśnienia na życzenie - stal nierdzewna , polerowana elektrolicznie - materiały specjalne na życzenie Montaż przyrządów ciśnieniowych - montaż poprzez radiator - montaż poprzez kapilarę, podczas zamawiania prosimy o określenie długości kapilary - gliceryna / woda KN 12, zatwierdzona przez FDA - ciekła parafina KN 62 (medyczny olej biały), nadająca się do zastosowań farmaceutycznych, zatwierdzona przez FDA Przykład połączenia dla separatora membranowego model z dwustronną nakrętką łączącą, mocującą bezpośrednio zamontowany manometr do kształtki rurowej z odpowiednim gwintem męskim Przyrząd ciśnieniowy Wymiary w mm Średnica znamionowa Wysokość instalacyjna H NS 63 około 105 NS 100 około 156 Taka sama wysokość instalacyjna obowiązuje także dla modeli , i Strona 2 z 6 Karta danych WIKA DS /2003

9 Sterylne połączenia procesowe, separatory membranowe dla przemysłu spożywczego, biochemicznego i farmaceutycznego, model zaciskowy , i Karta danych WIKA DS Zastosowania Przemysł spożywczy Przemysł biochemiczny i farmaceutyczny, produkcja składników aktywnych Linie produkcyjne emaliowania Cechy szczególne Łatwość otwierania w celu oczyszczania Szybkie czyszczenie miejsca pomiaru bez pozostawiania żadnych resztek Nadają się do czyszczenia metodą SIP (sterylizacja w miejscu zamontowania) i CIP (czyszczenie w miejscu zamontowania) Posiadają certyfikat 3A oraz są zgodne z zaleceniami FDA (Departament Kontroli Żywności i Leków USA) Membrana spawana spoiną płaską Separatory membranowe, model z połączeniem zaciskowym Model z podłączonym Opis manometrem Model NS 100 Podłączenie procesowe Model : zacisk potrójny Model : zacisk zgodny z DIN Model : zacisk zgodny z ISO 2852 Średnice znamionowe (DN) patrz wymiary podane na odwrocie Znamionowe wartości ciśnienia (PN) PN 40 bar dla średnic znamionowych DN DN 50, odpowiednio dla DN 1... DN 2 PN 25 bar dla średnic znamionowych począwszy od DN 65, odpowiednio DN 2 1 / bar do , względnie 40 bar Stainless steel (316L) Przyłączenie przyrządu Przyrządy pomiarowe są przyspawane bezpośrednio, przetwornik jest podłączany poprzez przykręcaną przejściówkę Ciekła parafina KN 62 (medyczny olej biały), nadająca się do zastosowań farmaceutycznych, zatwierdzona przez FDA, zgodna z normami US Pharmacopoeia XXIII oraz European Pharmacopoeia (1993) Separatory membranowe, model z połączeniem przez zacisk potrójny Model z uniwersalnym przetwornikiem Model UT-10 Strona 1 z 4 Karta danych WIKA DS /2003 Wersja z gwintami patrz arkusz danych DS Wersja z przetwornikiem ciśnieniowym patrz arkusz danych PE 81.80

10 Opcjonalne właściwości dodatkowe inne średnice znamionowe (DN) oraz przyłączenia zgodne z Südmo, BBS, a także inne higieniczne podłączenia procesowe na życzenie Znamionowe wartości ciśnienia (PN) wyższe znamionowe wartości ciśnienia na życzenie stal nierdzewna , polerowana elektrolitycznie materiały specjalne na życzenie Montaż przyrządów ciśnieniowych montaż poprzez radiator, montaż poprzez kapilarę, podczas zamawiania prosimy o określenie: długości kapilary Gliceryna KN 7, zatwierdzona przez FDA Gliceryna/woda KN 12, zatwierdzona przez FDA Przykład montażu na kielichu rury separatory membranowe model , bezpośrednio połączonego z manometrem Przyrząd ciśnieniowy (manometr lub przetwornik) Montaż bezpośredni Separatory membranowe Membrana (przyspawana do separatora membranowego) Pierścień zaciskający Pierścień uszczelniający Przyspawana oprawka nie wchodzą w skład dostawy Przyrząd ciśnieniowy Wymiary in mm Średnica znamionowa h NS 63 około 105 NS 100 około 156 Legenda: Ø Mb Skuteczna średnica membrany Ø d 1 Zewnętrzna średnica rury Ø D Średnica zacisku h Wysokość instalacyjna Strona 2 z 4 Karta danych WIKA DS /2003

11 Separatory membranowe Kołnierzowe z wewnętrzną membraną model Separatory membranowe Przewidywany zakres zastosowań Separatory membranowe stosowane w procesach przemysłowych do łączenia z manometrami i przetwornikami. Nadają się do kontaktu z mediami korozyjnymi, zanieczyszczonymi, gorącymi lub lepkimi. Konstrukcja Otwarty kołnierz z wewnętrzną membraną o obramowanym łożysku membrany. Kołnierze DN 15, 20, 25 zgodnie z EN lub NPS 1 / 2 ", 3 / 4 ", 1 zgodnie z ASME B 16.5 Znamionowe wartości ciśnienia: patrz tabela (na odwrocie) 25 mbar i więcej, w zależności od wielkości membrany i warunków procesowych Właściwości standardowe Korpus (połączenie procesowe) Stal nierdzewna 316 L. Kołnierz EN , kształt powierzchni separującej B1 lub ASME B 16.5 RF AA Membrana Stal nierdzewna 316 L, spawana do korpusu Przedłużenie kapilarne Osiowy wlot kapilary ze stali nierdzewnej , spawany do opancerzonego korpusu, materiał pancerza stal nierdzewna Standardowe przedłużenia: 1, 1.6, 2.5, 4, 5 m Minimalny promień krzywizny: 30 mm Przyłączenie przyrządu: Stal nierdzewna 316 L, osiowo przyspawane przyłącze lub przejściówka G 1 / 2, żeńska zgodnie z EN / 7.3.5, spawane do kapilary Opcjonalne właściwości dodatkowe Korpus (połączenie procesowe) - powierzchnie separujące: EN kształt B2 ASME B 16.5 RF 125 AA, 500 AA - ograniczone do specjalnych materiałów (prosimy zasięgać - informacji),ognioszczelna przepustnica, zatwierdzona dla strefy 0 Membrana - stal nierdzewna , , tytan; stop Hostelloy B2, C4, C276; Monel 400; nikiel - Inconel 600, Incoloy 825; tantal - folia PTFE (politetrafluoroetylenowa), max. 260 C +100 bar Przedłużenie kapilarne - Na żądanie klienta długości przedłużenia pomiędzy 1m i 10m - Miękki pancerz polietylenowy Przyłączenie przyrządu - Przejściówka z opcjonalnym spawaniem lub złączka wkrętna z gwintowaną rurką. - Przejściówka do przyrządu pomiarowego G 1 / 2, żeńska do przyrządów pomiarowych montowanych bezpośrednio. - Różne rodzaje przejściówek do przetworników montowanych bezpośrednio. - Radiator do przyrządów montowanych bezpośrednio, gdy temperatura płynu > 100 C.
