2 Produkty WIKA szyte na miarę potrzeb Oferta rozwiązań specjalnych w zakresie pomiarów ciśnienia i temperatury w aplikacjach higienicznych

3 Mechaniczny pomiar ciśnienia Zakres naszych produktów obejmuje przyrządy począwszy od sprawdzonych manometrów z rurką Bourdon`a do wytrzymałych manometrów ze stali nierdzewnej. Służą one do pomiaru ciśnienia bezwzględnego, absolutnego i ciśnienia różnicowego. W połączeniu z separatorem membranowym przyrządy pomiarowe mogą być zaadaptowane do różnych aplikacji higienicznych.

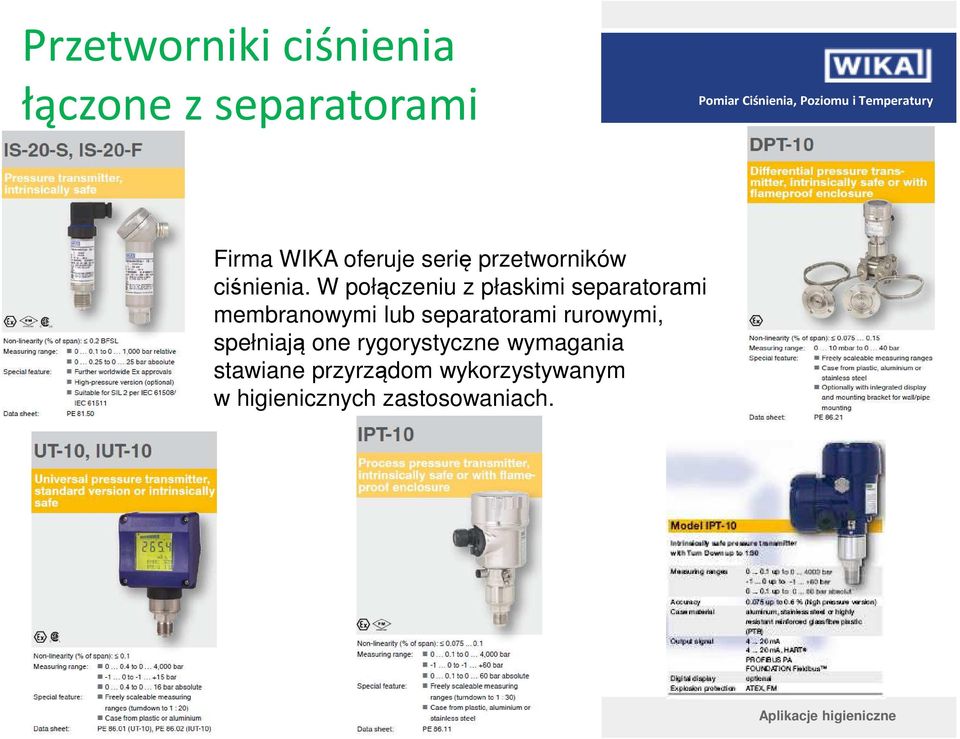

4 Przetworniki ciśnienia łączone z separatorami Firma WIKA oferuje serię przetworników ciśnienia. W połączeniu z płaskimi separatorami membranowymi lub separatorami rurowymi, spełniają one rygorystyczne wymagania stawiane przyrządom wykorzystywanym w higienicznych zastosowaniach.

5 Przetworniki ciśnienia dla procesów sterylnych Jako opcja dostępny jest wyświetlacz z możliwością obsługi i konfigurowania za pomocą 4-klawiszej klawiatury membranowej. Menu operacyjne jest intuicyjne i łatwe do użycia. Możliwy jest wybór jednego z pięciu języków. Przetwornik ciśnieniowy SA-11 został specjalnie zaprojektowany tak, aby spełniał wymagania przemysłu spożywczego, farmaceutycznego i biotechnologicznego. Cechując się odpornością na działanie chemicznych płynów czyszczących i wysokich temperatur, przetworniki te w szczególności nadają się do warunków występujących w procesach czyszczenia w systemie CIP/SIP. Cechy specjalne Wysoka dokładność pomiarowa Doskonała stabilność w długim okresie czasu Łatwo skalowane zakresy pomiarowe (możliwość ustawienia nawet 1: 30) Konfigurowanie zgodnie z koncepcją opartą na otwartym standardzie (FDT/DTM) Field Device Tool/Device Type Manager (np. PACTware).

6 Przyłącza higieniczne Separatory membranowe izolują manometr lub przetwornik ciśnienia od mierzonego medium i zapewniają podłączenie do procesu bez przestrzeni martwych lub z przestrzeniami martwymi zredukowanymi do minimum. Izolacja uzyskiwana jest za pomocą elastycznej membrany.

7 Połączenia z separatorami Mnogość rozwiązań!

8 Separatory membranowe ze sterylnym przyłączem procesowym WIKA posiada ponad 60 letnie doświadczenie w sektorze pomiarów ciśnienia. Zgromadzona w tym czasie wiedza i doświadczenie ma odbicie w oferowanym zakresie elektronicznych i mechanicznych przyrządów do pomiaru ciśnienia Kombinacje przyrządów pomiarowych z separatorami membranowymi z membraną spłukiwaną lub separatorami membranowymi rurowymi spełnia najsurowsze wymagania dotyczące oprzyrządowania higienicznego i realizuje nawet najtrudniejsze zadania pomiarowe.

9 System adapterów WIKA Elastyczny, modułowy system przyłączy daje możliwość zastosowania szerokiego wachlarza aseptycznych przyłączy procesowych (np. clamp, przyłącze gwintowe, VARIVENT lub NEUMO ). Wszystkie części wykonane są ze stali nierdzewnej w gatunku 316L/ Uszczelnienia typu O-ring dostarczane są z certyfikatem materiałowym 3.1 zgodnie z EN Istnieje możliwość wyboru między materiałami EPDM oraz FKM, które także posiadają zatwierdzenie FDA, USP Class VI oraz 3-A System adapterów WIKA spełnia wysokie wymagania procesów sterylnych i zostały opracowane zgodnie ze standardami 3-A.

10 Elektryczne przyrządy do pomiaru temperatury Termometry rezystancyjne wyposażone są w czujniki bazujące na przewodnikach metalicznych, które w zależności od temperatury zmieniają ich rezystancję elektryczną. Podłączenie do elektronicznego układu oceniającego (przetwornik, sterownik, wyświetlacz, rejestrator, itp.) może być dokonane za pomocą 2-, 3- lub 4-przewodowego obwodu, w zależności od zastosowania. Wersje ze stożkową końcówką pomiarową wykazują najkrótszy czas odpowiedzi.

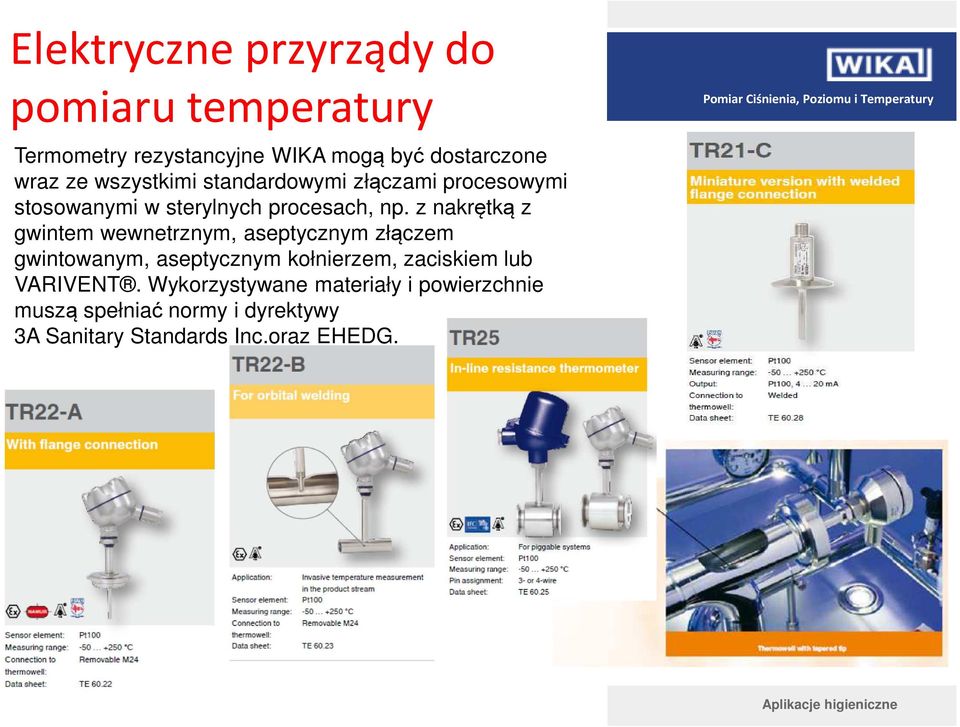

11 Elektryczne przyrządy do pomiaru temperatury Termometry rezystancyjne WIKA mogą być dostarczone wraz ze wszystkimi standardowymi złączami procesowymi stosowanymi w sterylnych procesach, np. z nakrętką z gwintem wewnetrznym, aseptycznym złączem gwintowanym, aseptycznym kołnierzem, zaciskiem lub VARIVENT. Wykorzystywane materiały i powierzchnie muszą spełniać normy i dyrektywy 3A Sanitary Standards Inc.oraz EHEDG.

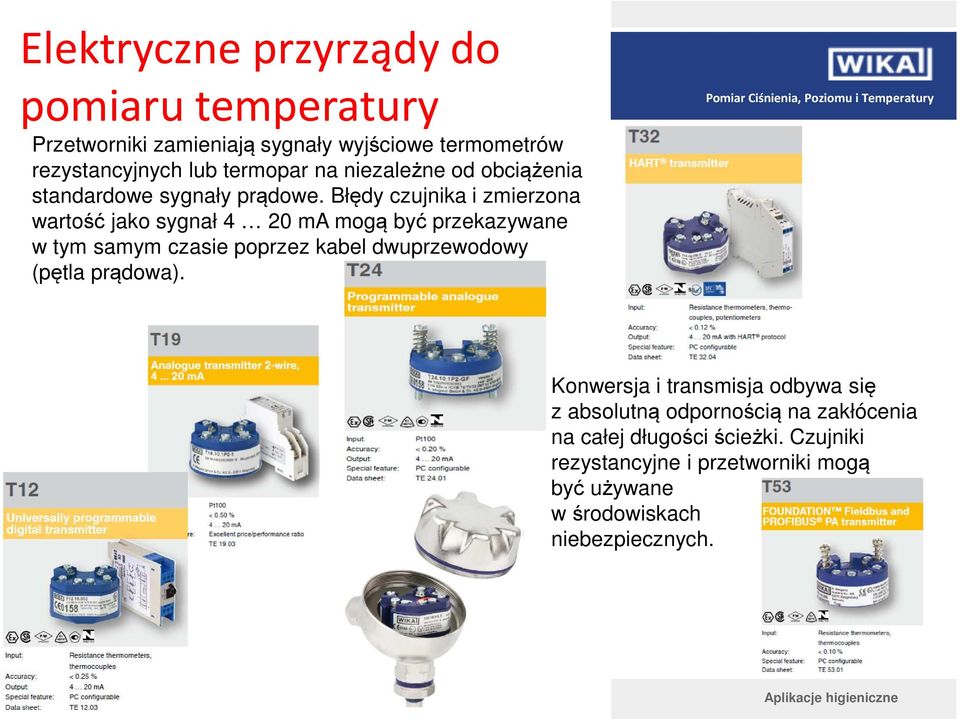

12 Elektryczne przyrządy do pomiaru temperatury Przetworniki zamieniają sygnały wyjściowe termometrów rezystancyjnych lub termopar na niezależne od obciążenia standardowe sygnały prądowe. Błędy czujnika i zmierzona wartość jako sygnał 4 20 ma mogą być przekazywane w tym samym czasie poprzez kabel dwuprzewodowy (pętla prądowa). Konwersja i transmisja odbywa się z absolutną odpornością na zakłócenia na całej długości ścieżki. Czujniki rezystancyjne i przetworniki mogą być używane w środowiskach niebezpiecznych.

13 Mechaniczne przyrządy do pomiaru temperatury WIKA oferuje szeroki zakres osłon termometrycznych z higienicznymi złączami procesowymi WIKA produkuje termometry bimetaliczne i termometry gazowe służące do pomiaru temperatury w mechanicznych układach pomiarowych.

14 Mechaniczne przyrządy do pomiaru temperatury WIKA produkuje termometry bimetaliczne i termometry gazowe służące do pomiaru temperatury w mechanicznych układach pomiarowych.

15 Osłony procesowe

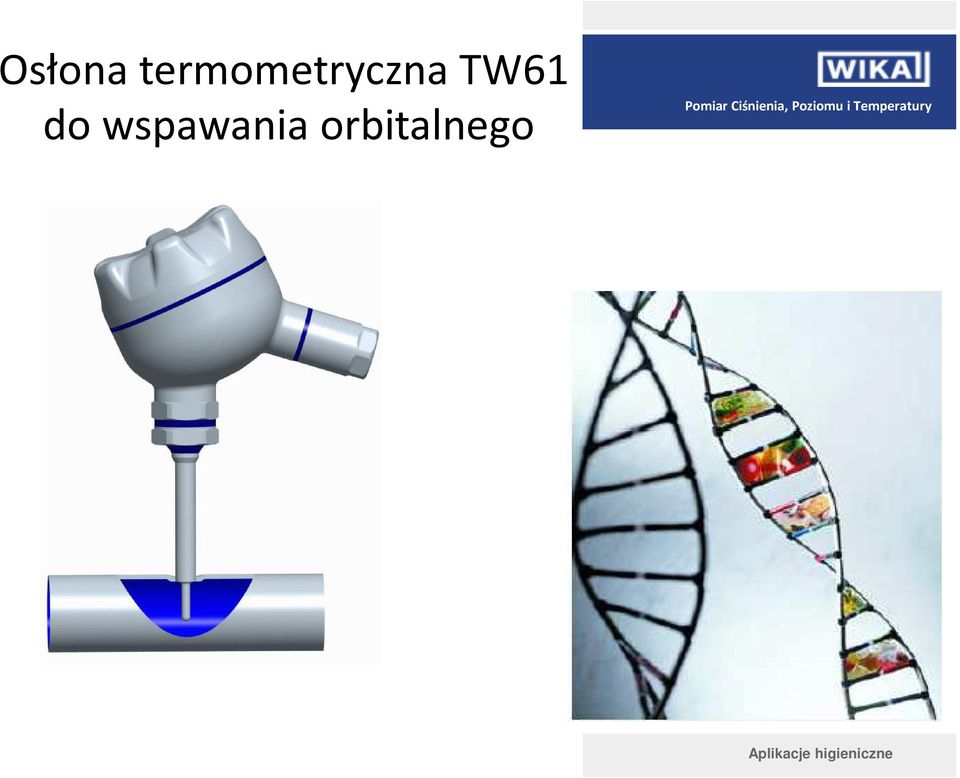

16 Osłona termometryczna TW61 do wspawania orbitalnego

17 Chropowatość powierzchni Chropowatość powierzchni: Standardowa Ra < 0,76um (metryczne + ISO) Opcjonalnie Ra< 0,4um (tylko ISO) ASME BPE Ra<0,51um Spoina spawu: Ra<1,6um Elektropolerowanie: Ra<0,4um elektropolerowanie (ASME BPE Ra<0,38um)

18 Martwe strefy konkurencja WIKA

19 Specjalne rozwiązania Separatory membranowe do homogenizatorów Manometr mechaniczny Model został specjalnie zaprojektowany do pracy z ekstremalnie wysokimi statycznymi i dynamicznymi obciążeniami ciśnieniowymi, które zdarzają się w procesach homogenizacji. Model ten jest dostępny jest również z sygnałem wyjściowym 4 20 ma. Manometry z suchą komorą pomiarową Zanieczyszczenie medium procesowego jest właściwie wykluczone poprzez użycie suchej i całkowicie metalowej komory. Wszystkie komponenty wystawione na kontakt z medium są wykonane ze stali nierdzewnej i na życzenie mogą być wykończone poprzez elektropolerowanie.

20 Specjalne rozwiązania Separator membranowy rurowy ze zintegrowanym pomiarem temperatury Połączenie pomiaru ciśnienia i temperatury scala korzyści separatora rurowego i termometru oporowego w jednym zastosowaniu. Dostępne są wszystkie złącza procesowe, które są dostępne w przemyśle farmaceutycznym i spożywczym. Monitoring uszkodzenia membrany Rozwiązanie to umożliwia kontrolę procesu technologicznego z wyeliminowaniem niebezpieczeństwa postoju wynikającego z uszkodzenia separatora

21 Przykładowy montaż urządzeń pomiarowych

22 Monitoring uszkodzenia membrany System podwójnej membrany

23 Monitoring uszkodzenia membrany 2. membrana wewnętrzna 1. Membrana zewnętrzna

24 Serwis Kalibracja ciśnienia Kalibracja temperatury Kalibratory wielofunkcyjne Rozwiązania specjalne

25 KSR KUEBLER Pomiar poziomu Wykonania higieniczne

26 Przegląd poziomowskazów KSR w wykonaniu higienicznym Przetworniki Magnetostrykcyjne: FFG/FLM-HD Reed Sensor / Przetwornik: NMG/FLR-HD Przełączniki magnetyczne: SMS/FLS-HD

27 Wykonanie FFG/FLM-HD NMG/FLR-HD & SMS/FLS-HD Zakończenie tuby z oddzielnym stoperem pływaka Zakończenie tuby ze spawanym stoperem pływaka

28 Higieniczne przyłącza procesowe Kołnierz DIN i DIN do DN50 lub 2 (max. 4 śruby) Clamp ISO 2852 i DIN GEA Varivent NEUMO BioConnect

29 Zalety: FFG/FLM-HD, NMG/FLR-HD, SMS/FLS-HD Zatwierdzenie 3-A Szeroki zakres higienicznych przyłączy procesowych Konstrukcja w pełni spawana Zastosowanie dla mediów silnie pieniących oraz mediów o trudnym do ustalenia poziomie Interface oraz pomiar całościowy Chropowatość do Ra < 0.4 Bardzo dokładny czujnik poziomu: dokładność pomiaru < 0.5 (magnetostrykcyjny przetwornik poziomu)
