1 / Perfect Welding / Solar Energy / Perfect Charging WeldCube Portfolio oprogramowania Fronius do zarządzania parametrami spawalniczymi

2 / 2 Przejrzystość i bezpieczeństwo, ale również produktywność i oszczędność czasu są częstymi wymogami w produkcji spawalniczej. Do tego potrzebne są rejestracja parametrów spawalniczych oraz ich dokumentacja i analiza te tematy zyskują coraz bardziej na znaczeniu. Bezpośrednia informacja zwrotna z produkcji pomaga w optymalizacji procesów i nadzorowaniu stanów systemu w celu wykrywania błędów i produkcji z wysoką jakością. WeldCube oferuje, w zależności od potrzeb, różne rozwiązania w zakresie wsparcia dla firm od małych zakładów aż po duże przedsiębiorstwa posiadające dużą sieć systemów spawania firmy Fronius. A jakie jest Twoje wyzwanie w spawalnictwie? Let s get connected.

3 / 3 Produkcja spawalnicza pod kontrolą. W dowolnym czasie. Z dowolnego miejsca. Oszczędność czasu i pieniędzy Automatyczna dokumentacja koniec z odręcznymi zapiskami Analizy za naciśnięciem przycisku Wykrywanie błędów na wczesnym etapie Niezawodność produkcji Identyfikowalność na poziomie elementu i spoiny Dostęp do pełnej dokumentacji w razie potrzeby Minimalizacja ryzyka Usługi serwisowe Instalacja, uruchomienie i konfiguracja oprogramowania Szkolenie użytkowników i rady ekspertów Zwiększenie produktywności Wyszukiwanie potencjalnych optymalizacji Nieprzerwane monitorowanie spoin Wszystkie dane stanu systemu jak na dłoni

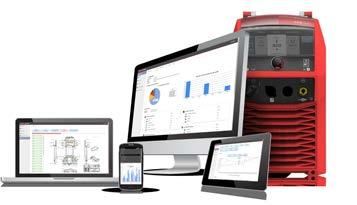

4 / 4 WeldCube Zarządzanie danymi Fronius oferuje WeldCube w różnych wariantach, które pozwalają w każdej sytuacji znaleźć optymalne oprogramowanie z interfejsem wyświetlanym w przeglądarce do bieżącego planowania, rejestrowania, analizowania i wizualizowania danych produkcji spawalniczej. W zależności od wariantu parametry spawalnicze i parametry urządzenia są rejestrowane lokalnie i bezpośrednio w systemach spawania z możliwością wizualizacji w przeglądarce internetowej lub gromadzone, przetwarzane i analizowane w sposób scentralizowany. Zarządzanie użytkownikami TPS/i dysponuje systemem uprawnień, który umożliwia tworzenie indywidualnych uprawnień. Logowanie do źródła spawalniczego odbywa się za pomocą karty lub breloka przyporządkowanego danemu użytkownikowi. ZALETY Indywidualne uprawnienia Identyfikowalność w połączeniu z WeldCube Mniejsza liczba błędów / Karta dostępu / Brelok

5 / 5 Lokalna dokumentacja Scentralizowana dokumentacja 3 warianty dla klientów o różnych wymaganiach Centralny magazyn Magazynowanie danych bezpośrednio w źródle spawalniczym Wizualizacja lub przetwarzanie na poziomie danego źródła spawalniczego Magazynowanie wszystkich danych w centralnej bazie danych Gromadzenie danych ze wszystkich powiązanych systemów

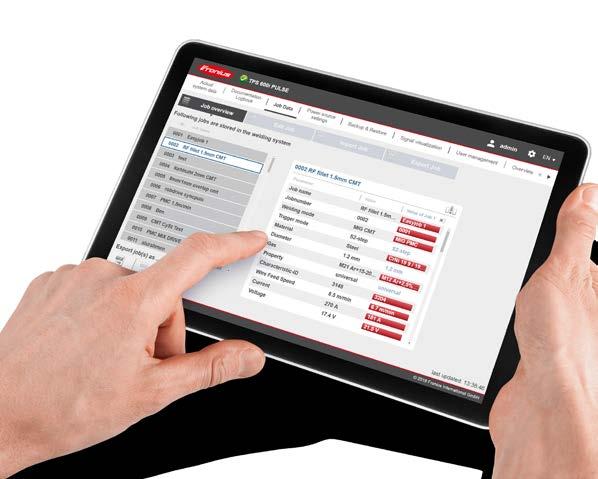

6 / 6 PODSTAWOWA DOKUMENTACJA Standardowe wyposażenie każdego TPS/i W każdym źródle spawalniczym TPS/i w SmartManager jest dostępny WeldCube Light bez dodatkowych kosztów. Wartości średnie każdej spoiny są rejestrowane bezpośrednio przez system spawania, wizualizowane w przeglądarce dla każdego systemu spawania TPS/i i udostępniane do eksportu w formacie PDF. Wszystkie parametry wybranego zadania Porównanie zadań: Różnice są oznaczone czerwonym kolorem

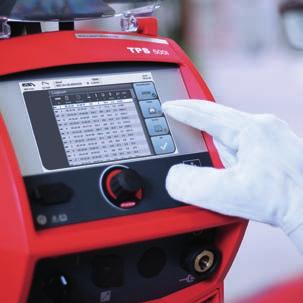

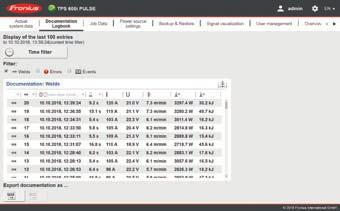

7 / 7 Zawężenie wyników za pomocą filtra czasu Rejestrowanie wartości średnich poszczególnych spoin: godzina wykonania, czas trwania, prąd, napięcie, prędkość podawania drutu, moc A V Eksport PDF Dostępność danych także na wyświetlaczu TPS/i ZALETY WeldCube Light Bezpłatne przejście do świata dokumentacji / / Przejrzystość i identyfikowalność na poziomie spoiny EN 1090

8 / 8 Rozszerzona lokalna dokumentacja parametrów z możliwością konfiguracji zakresu funkcji Dla użytkowników potrzebujących nie tylko wartości średnich, ale też rzeczywistych z częstotliwością próbkowania maks. 100 ms, monitorowania limitów lub funkcji edycji wartości zadanych, WeldCube Basic jest właściwym rozwiązaniem. Również w tym wariancie dane są zapisywane bezpośrednio w systemie spawania i wizualizowane w przeglądarce dla każdego systemu spawania TPS/i. Dane można wyeksportować do pliku PDF lub CSV. Ułatwia utrzymanie jakości spawania i stabilności procesu: Naruszenia wartości granicznych są dokumentowane i sygnalizowane

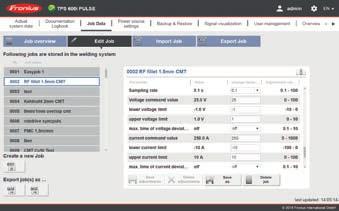

9 / 9 Za pomocą funkcji Import/Eksport możliwe jest przeniesienie zadań do innych urządzeń Tworzenie i przetwarzanie zadań Eksport PDF + Eksport CSV Wyznaczanie wartości! granicznych Parametry spawalnicze mogą być eksportowane zgodnie z wybraną częstotliwością próbkowania ZALETY WeldCube Basic Skalowalny zakres funkcji: opcje zadań, dokumentacji wartości rzeczywistych i monitorowania limitów Optymalne rozwiązanie dla mniejszych zakładów posiadających niewielką liczbę systemów spawania Przejrzystość i identyfikowalność na poziomie spoiny Możliwość doposażenia w dowolnym czasie

10 / 10

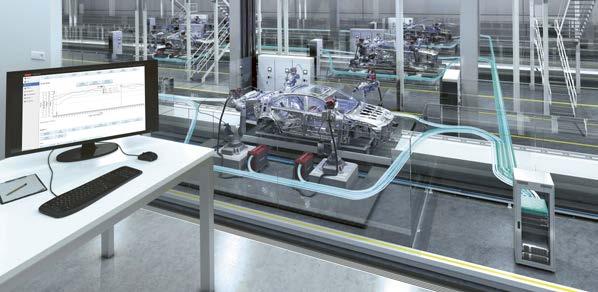

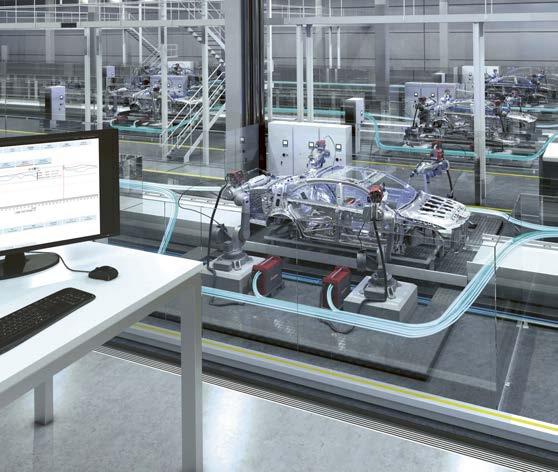

11 / 11 Rozwiązanie scentralizowanej dokumentacji z inteligentnymi funkcjami zarządzania, statystyki i analizy oraz prezentacji graficznej WeldCube Premium umożliwia zapisywanie parametrów spawania z połączonych w sieć systemów firmy Fronius w jednej bazie danych. Oprócz Fronius TPS/i z WeldCube Premium można korzystać również w przypadku systemów generacji cyfrowej oraz Fronius DeltaSpot. Centralny zapis danych umożliwia dokumentację, analizę i kontrolę danych wykraczającą poza poszczególne działy danej firmy. Analizy tabelaryczne i graficzne są dostępne za naciśnięciem przycisku. Zintegrowany interfejs Web-API umożliwia ponadto zbiorcze i ujednolicone przekazywanie danych do systemów zewnętrznych. WeldCube Connect umożliwia przekazywanie przygotowanych danych do systemów zewnętrznych. File Export i interfejs Web-API

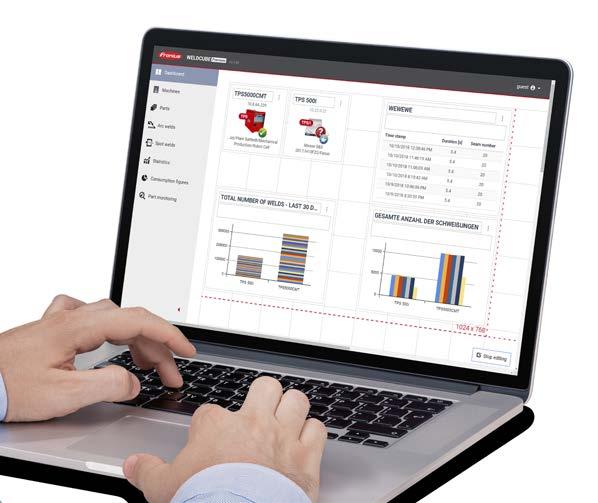

12 / 12 Każdy użytkownik może przypiąć najważniejsze dla siebie informacje do swojego pulpitu nawigacyjnego Dostępne są widżety z maszynami, listami i statystykami Indywidualnie wyselekcjonowane informacje: Statystyki utworzone ze wszystkich udokumentowanych danych mogą być tworzone za pomocą inteligentnych filtrów, integrowane w pulpitach nawigacyjnych, dzielone i udostępniane w formie raportów Indywidualny wybór zawartości: Widżety można swobodnie rozmieszczać w obrębie siatki

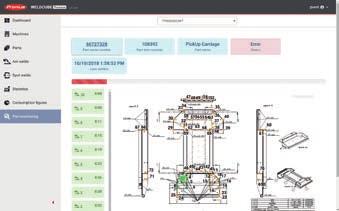

13 / 13 Wskazanie statusu postępu prac nad elementem Informacje o elemencie ułatwiające identyfikowanie* *Warunek: klient musi mieć wdrożoną identyfikowalność i procesy identyfikowania elementów Raport PDF o danym elemencie Możliwość bezpośredniego wywołania szczegółowych danych każdej spoiny Moduł konfiguracji do indywidualnego definiowania elementów Sygnalizator przy każdej spoinie: żółty = spawanie jeszcze się nie rozpoczęło czerwony = wada ze względu na naruszenie limitów zielony = poprawnie Wartości zadane i rzeczywiste oraz naruszenia wartości granicznych i wartości zużycia są dokumentowane i prezentowane na poziomie danej spoiny

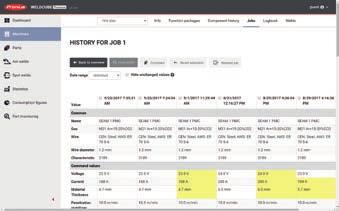

14 / 14 Wszystkie zmiany zadań jak na dłoni pełna identyfikowalność, łącznie z datą i godziną zmiany Wycofywanie zmian jednym kliknięciem myszy Zmiany są wyróżnione Dzięki WeldCube Subscription oprogramowanie jest zawsze up to date. W cenę są wliczone nowe funkcje i ulepszenia. WeldCube PerfectStart zapewnia wsparcie od instalacji aż po szkolenie użytkowników oprogramowania. Nic już nie stoi na przeszkodzie do rozpoczęcia produkcji z wysoką jakością. ZALETY WeldCube Premium Scentralizowana dokumentacja z automatyczną oceną i analizą Potwierdzenie jakości / / Oszczędność czasu i pieniędzy dzięki optymalizacji i ułatwieniu pracy Identyfikowalność i przejrzystość na poziomie elementu

15 Wypróbuj pełen zakres funkcji WeldCube Premium w wersji demonstracyjnej na stronie / 15 Przegląd Zakres funkcji WeldCube Przechowywanie danych Lokalnie w źródle spawalniczym Centralna baza danych Spersonalizowany pulpit nawigacyjny Edytowalny pulpit nawigacyjny Przegląd urządzeń i szczegóły maszyn Wykaz komponentów systemu Historia komponentów systemu Przegląd lokalizacji ze statusem Automatyczne tworzenie kopii zapasowej maszyny Odtwarzanie ustawień maszyny z kopii zapasowej Wartości zadane / zarządzanie zadaniami Wyświetlanie zadań Edytowanie zadań Tworzenie zadań Usuwanie zadań Porównywanie zadań Eksport danych zadania do PDF Eksport danych zadania do CSV Eksport i import XML zadań Scentralizowane zarządzanie zadaniami (wyświetlanie, tworzenie, przetwarzanie, kopiowanie, obliczanie limitów) Historia zadań Automatyczne tworzenie kopii zapasowej zadań Odtwarzanie zadań z kopii zapasowej Statystyka i analiza Tworzenie statystyk Dokumentacja parametrów spawalniczych i ich monitorowanie Średnie wartości spoiny (U, I, Vd) Częstotliwość próbkowania danych (maks. 100 ms) Godzina wykonania spoiny Wykonawca spoiny Eksportowanie parametrów spoiny (PDF) Eksportowanie parametrów spoiny (CSV) Eksportowanie parametrów spoiny (JSON, XML) Wyświetlanie wykresów spoin Funkcja limitu (I, U, Vd) wyznaczanie granic i reakcji Dokumentacja i wizualizacja naruszeń limitu Automatyczne obliczanie limitów Zarządzanie elementami Dokumentacja elementu Administrowanie elementami Monitorowanie elementów Eksportowanie raportów o elementach (PDF) Wykazanie kosztów gazu i drutu na element Informacje o limitach w raportach i dokumentacji elementów Weldcube Connect Web-API do systemów zewnętrznych Stan dla wersji TPS/i i WeldCube Premium 2.2
