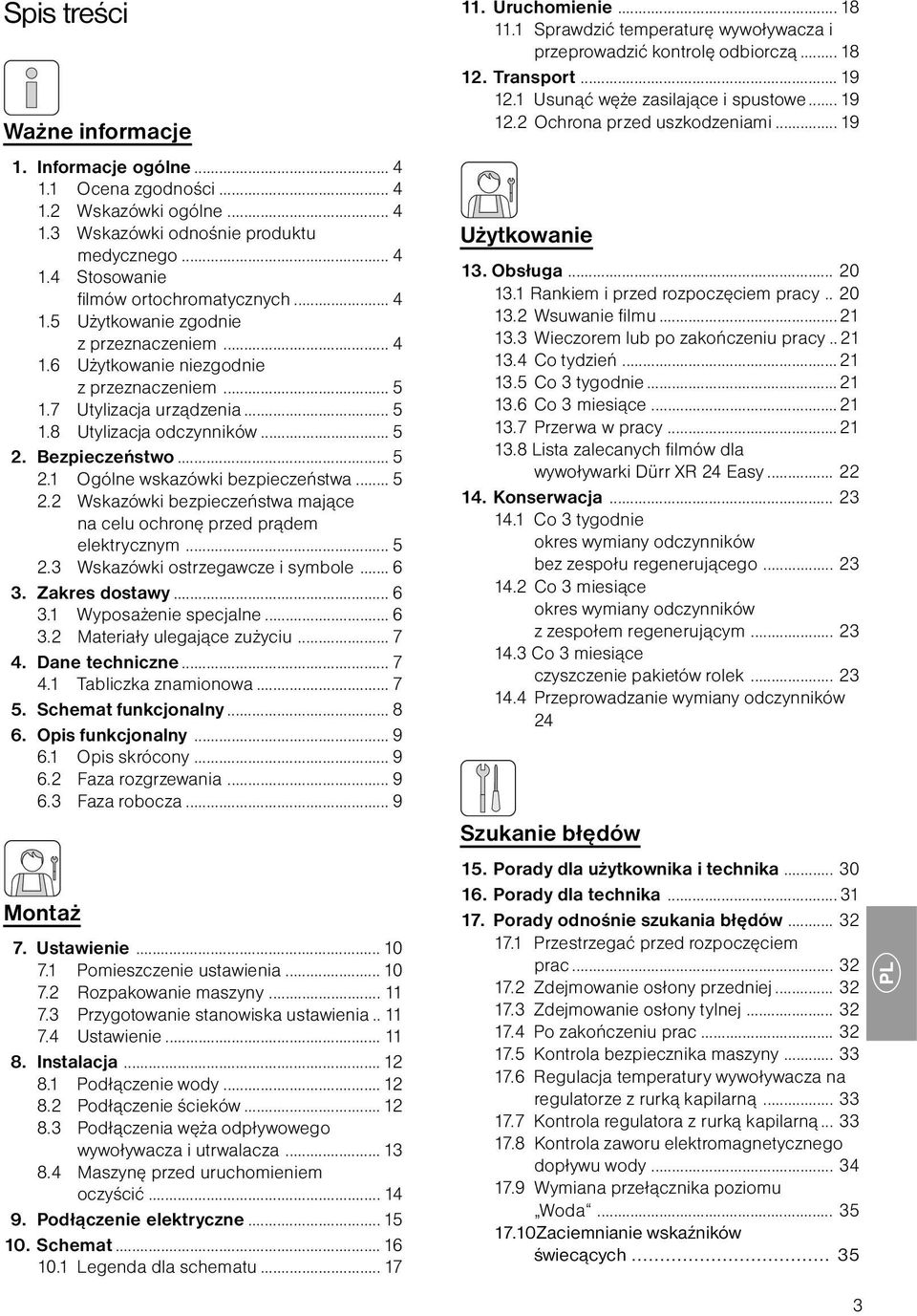

3 Spis treści Ważne informacje 1. Informacje ogólne Ocena zgodności Wskazówki ogólne Wskazówki odnośnie produktu medycznego Stosowanie filmów ortochromatycznych Użytkowanie zgodnie z przeznaczeniem Użytkowanie niezgodnie z przeznaczeniem Utylizacja urządzenia Utylizacja odczynników Bezpieczeństwo Ogólne wskazówki bezpieczeństwa Wskazówki bezpieczeństwa mające na celu ochronę przed prądem elektrycznym Wskazówki ostrzegawcze i symbole Zakres dostawy Wyposażenie specjalne Materiały ulegające zużyciu Dane techniczne Tabliczka znamionowa Schemat funkcjonalny Opis funkcjonalny Opis skrócony Faza rozgrzewania Faza robocza... 9 Montaż 7. Ustawienie Pomieszczenie ustawienia Rozpakowanie maszyny Przygotowanie stanowiska ustawienia Ustawienie Instalacja Podłączenie wody Podłączenie ścieków Podłączenia węża odpływowego wywoływacza i utrwalacza Maszynę przed uruchomieniem oczyścić Podłączenie elektryczne Schemat Legenda dla schematu Uruchomienie Sprawdzić temperaturę wywoływacza i przeprowadzić kontrolę odbiorczą Transport Usunąć węże zasilające i spustowe Ochrona przed uszkodzeniami Użytkowanie 13. Obsługa Rankiem i przed rozpoczęciem pracy Wsuwanie filmu Wieczorem lub po zakończeniu pracy Co tydzień Co 3 tygodnie Co 3 miesiące Przerwa w pracy Lista zalecanych filmów dla wywoływarki Dürr XR 24 Easy Konserwacja Co 3 tygodnie okres wymiany odczynników bez zespołu regenerującego Co 3 miesiące okres wymiany odczynników z zespołem regenerującym Co 3 miesiące czyszczenie pakietów rolek Przeprowadzanie wymiany odczynników 24 Szukanie błędów 15. Porady dla użytkownika i technika Porady dla technika Porady odnośnie szukania błędów Przestrzegać przed rozpoczęciem prac Zdejmowanie osłony przedniej Zdejmowanie osłony tylnej Po zakończeniu prac Kontrola bezpiecznika maszyny Regulacja temperatury wywoływacza na regulatorze z rurką kapilarną Kontrola regulatora z rurką kapilarną Kontrola zaworu elektromagnetycznego dopływu wody Wymiana przełącznika poziomu Woda Zaciemnianie wskaźników świecących

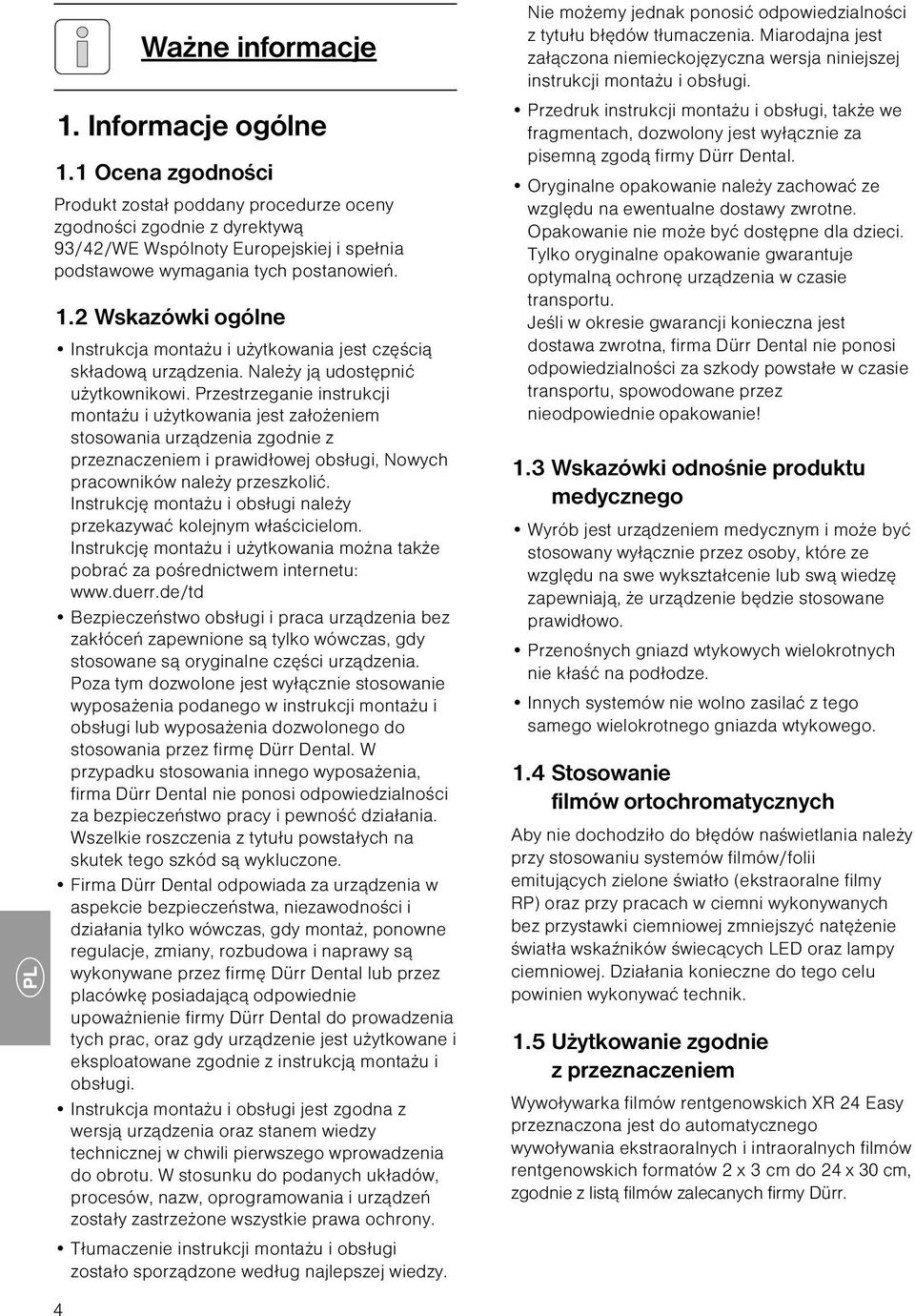

4 Ważne informacje 1. Informacje ogólne 1.1 Ocena zgodności Produkt został poddany procedurze oceny zgodności zgodnie z dyrektywą 93/42/WE Wspólnoty Europejskiej i spełnia podstawowe wymagania tych postanowień. 1.2 Wskazówki ogólne Instrukcja montażu i użytkowania jest częścią składową urządzenia. Należy ją udostępnić użytkownikowi. Przestrzeganie instrukcji montażu i użytkowania jest założeniem stosowania urządzenia zgodnie z przeznaczeniem i prawidłowej obsługi, Nowych pracowników należy przeszkolić. Instrukcję montażu i obsługi należy przekazywać kolejnym właścicielom. Instrukcję montażu i użytkowania można także pobrać za pośrednictwem internetu: Bezpieczeństwo obsługi i praca urządzenia bez zakłóceń zapewnione są tylko wówczas, gdy stosowane są oryginalne części urządzenia. Poza tym dozwolone jest wyłącznie stosowanie wyposażenia podanego w instrukcji montażu i obsługi lub wyposażenia dozwolonego do stosowania przez firmę Dürr Dental. W przypadku stosowania innego wyposażenia, firma Dürr Dental nie ponosi odpowiedzialności za bezpieczeństwo pracy i pewność działania. Wszelkie roszczenia z tytułu powstałych na skutek tego szkód są wykluczone. Firma Dürr Dental odpowiada za urządzenia w aspekcie bezpieczeństwa, niezawodności i działania tylko wówczas, gdy montaż, ponowne regulacje, zmiany, rozbudowa i naprawy są wykonywane przez firmę Dürr Dental lub przez placówkę posiadającą odpowiednie upoważnienie firmy Dürr Dental do prowadzenia tych prac, oraz gdy urządzenie jest użytkowane i eksploatowane zgodnie z instrukcją montażu i obsługi. Instrukcja montażu i obsługi jest zgodna z wersją urządzenia oraz stanem wiedzy technicznej w chwili pierwszego wprowadzenia do obrotu. W stosunku do podanych układów, procesów, nazw, oprogramowania i urządzeń zostały zastrzeżone wszystkie prawa ochrony. Tłumaczenie instrukcji montażu i obsługi zostało sporządzone według najlepszej wiedzy. Nie możemy jednak ponosić odpowiedzialności z tytułu błędów tłumaczenia. Miarodajna jest załączona niemieckojęzyczna wersja niniejszej instrukcji montażu i obsługi. Przedruk instrukcji montażu i obsługi, także we fragmentach, dozwolony jest wyłącznie za pisemną zgodą firmy Dürr Dental. Oryginalne opakowanie należy zachować ze względu na ewentualne dostawy zwrotne. Opakowanie nie może być dostępne dla dzieci. Tylko oryginalne opakowanie gwarantuje optymalną ochronę urządzenia w czasie transportu. Jeśli w okresie gwarancji konieczna jest dostawa zwrotna, firma Dürr Dental nie ponosi odpowiedzialności za szkody powstałe w czasie transportu, spowodowane przez nieodpowiednie opakowanie! 1.3 Wskazówki odnośnie produktu medycznego Wyrób jest urządzeniem medycznym i może być stosowany wyłącznie przez osoby, które ze względu na swe wykształcenie lub swą wiedzę zapewniają, że urządzenie będzie stosowane prawidłowo. Przenośnych gniazd wtykowych wielokrotnych nie kłaść na podłodze. Innych systemów nie wolno zasilać z tego samego wielokrotnego gniazda wtykowego. 1.4 Stosowanie filmów ortochromatycznych Aby nie dochodziło do błędów naświetlania należy przy stosowaniu systemów filmów/folii emitujących zielone światło (ekstraoralne filmy RP) oraz przy pracach w ciemni wykonywanych bez przystawki ciemniowej zmniejszyć natężenie światła wskaźników świecących LED oraz lampy ciemniowej. Działania konieczne do tego celu powinien wykonywać technik. 1.5 Użytkowanie zgodnie z przeznaczeniem Wywoływarka filmów rentgenowskich XR 24 Easy przeznaczona jest do automatycznego wywoływania ekstraoralnych i intraoralnych filmów rentgenowskich formatów 2 x 3 cm do 24 x 30 cm, zgodnie z listą filmów zalecanych firmy Dürr. 4

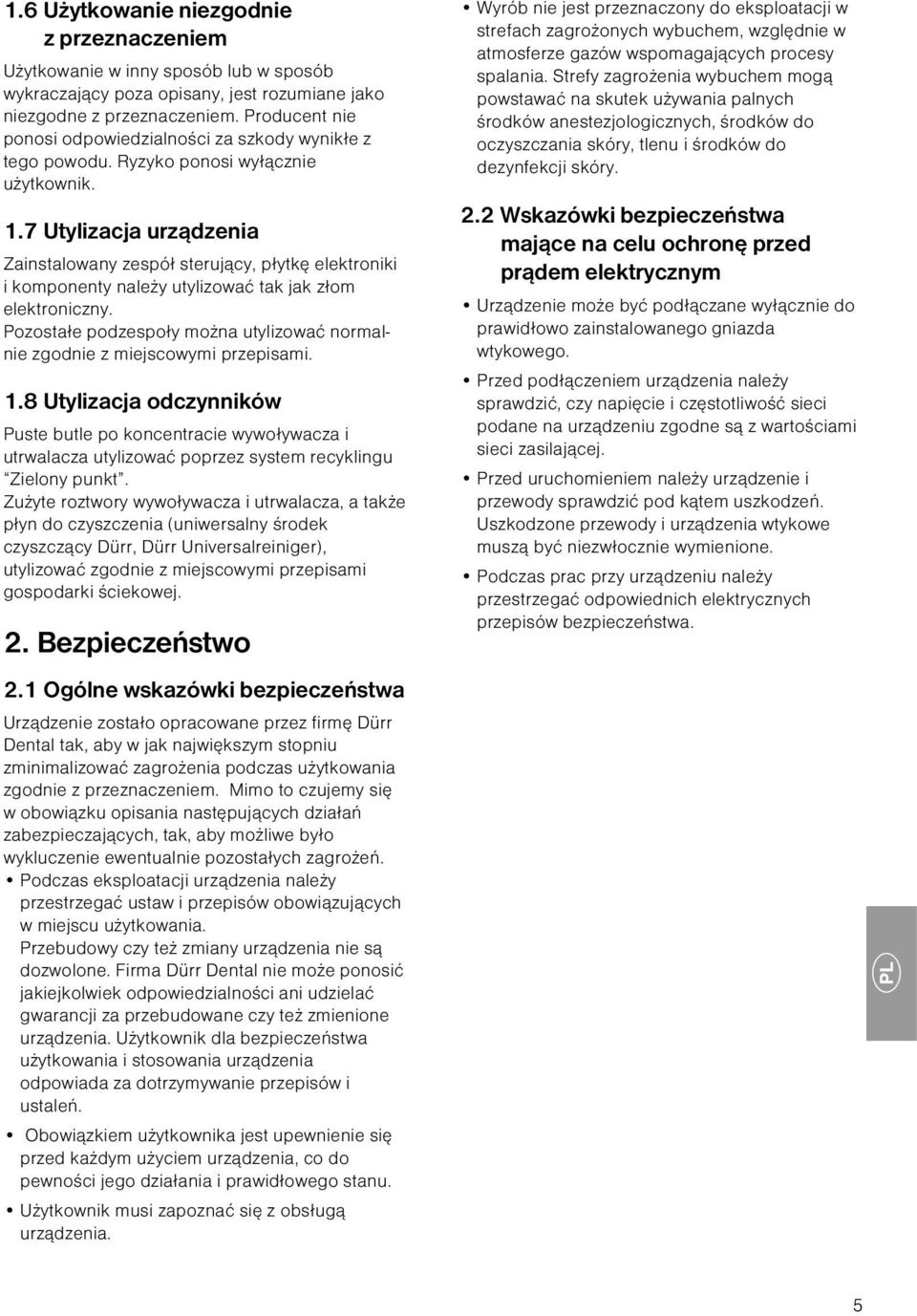

5 1.6 Użytkowanie niezgodnie z przeznaczeniem Użytkowanie w inny sposób lub w sposób wykraczający poza opisany, jest rozumiane jako niezgodne z przeznaczeniem. Producent nie ponosi odpowiedzialności za szkody wynikłe z tego powodu. Ryzyko ponosi wyłącznie użytkownik. 1.7 Utylizacja urządzenia Zainstalowany zespół sterujący, płytkę elektroniki i komponenty należy utylizować tak jak złom elektroniczny. Pozostałe podzespoły można utylizować normalnie zgodnie z miejscowymi przepisami. 1.8 Utylizacja odczynników Puste butle po koncentracie wywoływacza i utrwalacza utylizować poprzez system recyklingu Zielony punkt. Zużyte roztwory wywoływacza i utrwalacza, a także płyn do czyszczenia (uniwersalny środek czyszczący Dürr, Dürr Universalreiniger), utylizować zgodnie z miejscowymi przepisami gospodarki ściekowej. 2. Bezpieczeństwo 2.1 Ogólne wskazówki bezpieczeństwa Urządzenie zostało opracowane przez firmę Dürr Dental tak, aby w jak największym stopniu zminimalizować zagrożenia podczas użytkowania zgodnie z przeznaczeniem. Mimo to czujemy się w obowiązku opisania następujących działań zabezpieczających, tak, aby możliwe było wykluczenie ewentualnie pozostałych zagrożeń. Podczas eksploatacji urządzenia należy przestrzegać ustaw i przepisów obowiązujących w miejscu użytkowania. Przebudowy czy też zmiany urządzenia nie są dozwolone. Firma Dürr Dental nie może ponosić jakiejkolwiek odpowiedzialności ani udzielać gwarancji za przebudowane czy też zmienione urządzenia. Użytkownik dla bezpieczeństwa użytkowania i stosowania urządzenia odpowiada za dotrzymywanie przepisów i ustaleń. Obowiązkiem użytkownika jest upewnienie się przed każdym użyciem urządzenia, co do pewności jego działania i prawidłowego stanu. Użytkownik musi zapoznać się z obsługą urządzenia. Wyrób nie jest przeznaczony do eksploatacji w strefach zagrożonych wybuchem, względnie w atmosferze gazów wspomagających procesy spalania. Strefy zagrożenia wybuchem mogą powstawać na skutek używania palnych środków anestezjologicznych, środków do oczyszczania skóry, tlenu i środków do dezynfekcji skóry. 2.2 Wskazówki bezpieczeństwa mające na celu ochronę przed prądem elektrycznym Urządzenie może być podłączane wyłącznie do prawidłowo zainstalowanego gniazda wtykowego. Przed podłączeniem urządzenia należy sprawdzić, czy napięcie i częstotliwość sieci podane na urządzeniu zgodne są z wartościami sieci zasilającej. Przed uruchomieniem należy urządzenie i przewody sprawdzić pod kątem uszkodzeń. Uszkodzone przewody i urządzenia wtykowe muszą być niezwłocznie wymienione. Podczas prac przy urządzeniu należy przestrzegać odpowiednich elektrycznych przepisów bezpieczeństwa. 5

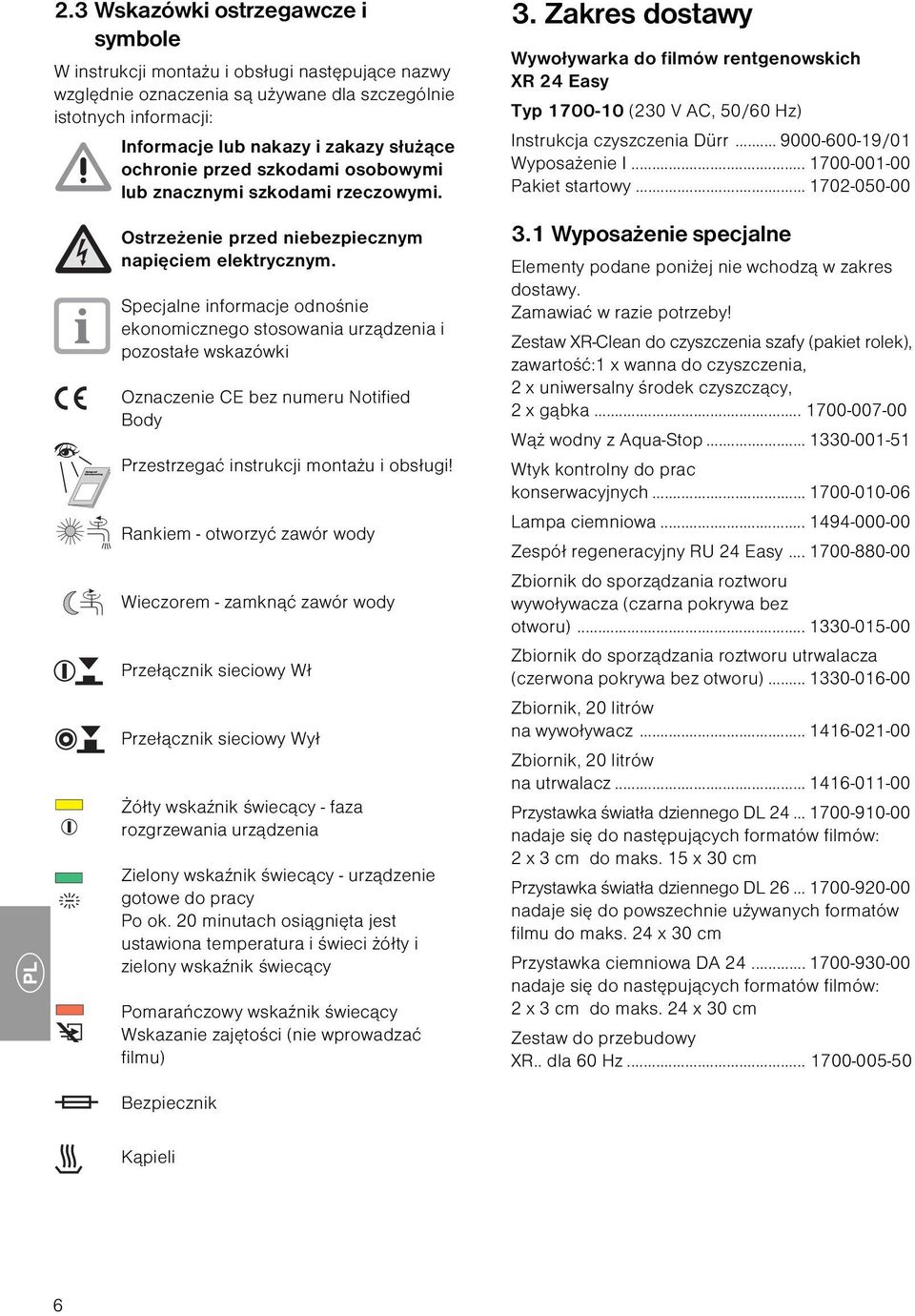

6 2.3 Wskazówki ostrzegawcze i symbole W instrukcji montażu i obsługi następujące nazwy względnie oznaczenia są używane dla szczególnie istotnych informacji: Informacje lub nakazy i zakazy służące ochronie przed szkodami osobowymi lub znacznymi szkodami rzeczowymi. Ostrzeżenie przed niebezpiecznym napięciem elektrycznym. Specjalne informacje odnośnie ekonomicznego stosowania urządzenia i pozostałe wskazówki Oznaczenie CE bez numeru Notified Body Przestrzegać instrukcji montażu i obsługi! Rankiem - otworzyć zawór wody Wieczorem - zamknąć zawór wody Przełącznik sieciowy Wł Przełącznik sieciowy Wył Żółty wskaźnik świecący - faza rozgrzewania urządzenia Zielony wskaźnik świecący - urządzenie gotowe do pracy Po ok. 20 minutach osiągnięta jest ustawiona temperatura i świeci żółty i zielony wskaźnik świecący Pomarańczowy wskaźnik świecący Wskazanie zajętości (nie wprowadzać filmu) 3. Zakres dostawy Wywoływarka do filmów rentgenowskich XR 24 Easy Typ (230 V AC, 50/60 Hz) Instrukcja czyszczenia Dürr /01 Wyposażenie I Pakiet startowy Wyposażenie specjalne Elementy podane poniżej nie wchodzą w zakres dostawy. Zamawiać w razie potrzeby! Zestaw XR-Clean do czyszczenia szafy (pakiet rolek), zawartość:1 x wanna do czyszczenia, 2 x uniwersalny środek czyszczący, 2 x gąbka Wąż wodny z Aqua-Stop Wtyk kontrolny do prac konserwacyjnych Lampa ciemniowa Zespół regeneracyjny RU 24 Easy Zbiornik do sporządzania roztworu wywoływacza (czarna pokrywa bez otworu) Zbiornik do sporządzania roztworu utrwalacza (czerwona pokrywa bez otworu) Zbiornik, 20 litrów na wywoływacz Zbiornik, 20 litrów na utrwalacz Przystawka światła dziennego DL nadaje się do następujących formatów filmów: 2 x 3 cm do maks. 15 x 30 cm Przystawka światła dziennego DL nadaje się do powszechnie używanych formatów filmu do maks. 24 x 30 cm Przystawka ciemniowa DA nadaje się do następujących formatów filmów: 2 x 3 cm do maks. 24 x 30 cm Zestaw do przebudowy XR.. dla 60 Hz Bezpiecznik Kąpieli 6

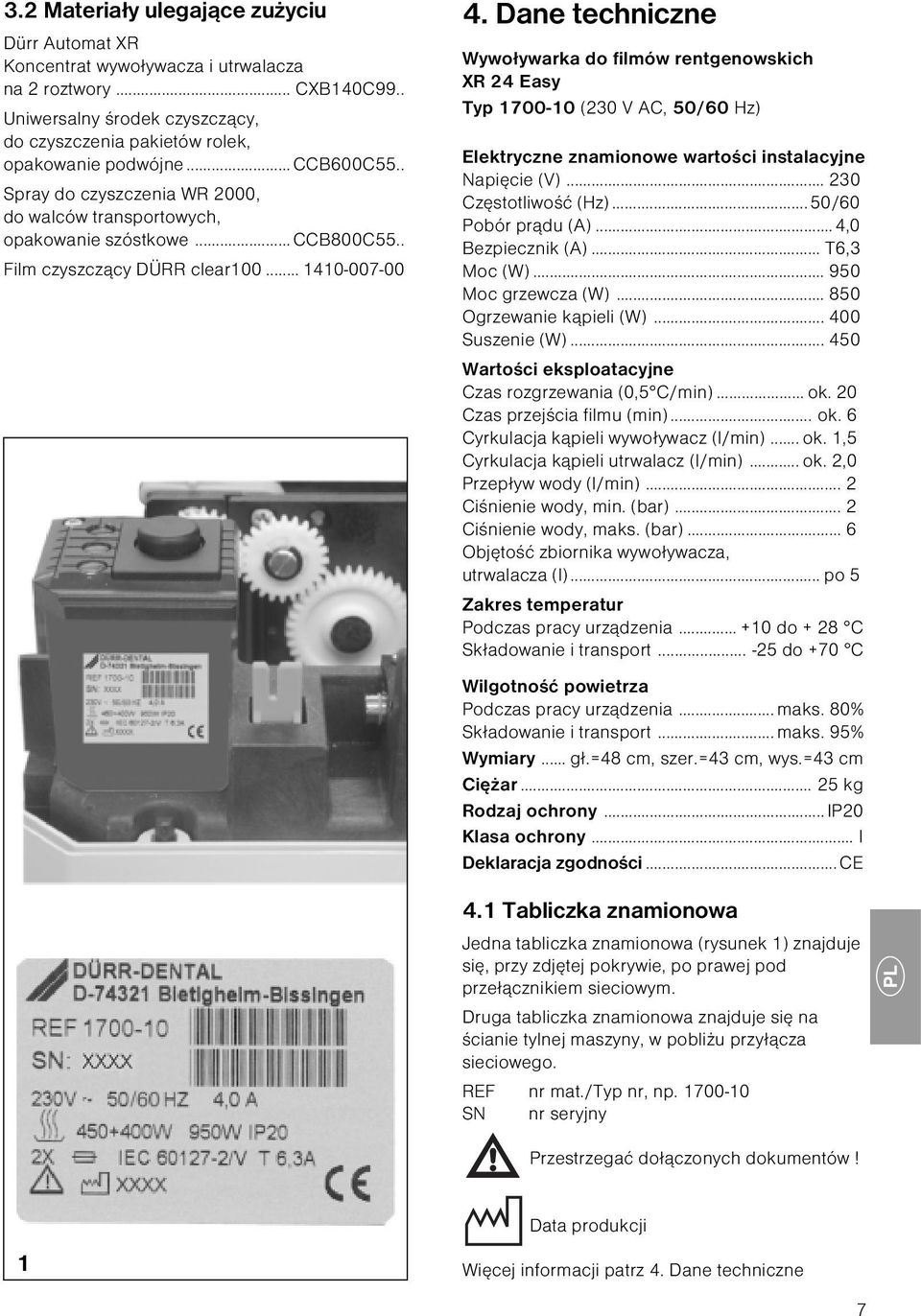

7 3.2 Materiały ulegające zużyciu Dürr Automat XR Koncentrat wywoływacza i utrwalacza na 2 roztwory... CXB140C99.. Uniwersalny środek czyszczący, do czyszczenia pakietów rolek, opakowanie podwójne...ccb600c55.. Spray do czyszczenia WR 2000, do walców transportowych, opakowanie szóstkowe...ccb800c55.. Film czyszczący DÜRR clear Dane techniczne Wywoływarka do filmów rentgenowskich XR 24 Easy Typ (230 V AC, 50/60 Hz) Elektryczne znamionowe wartości instalacyjne Napięcie (V) Częstotliwość (Hz)... 50/60 Pobór prądu (A)...4,0 Bezpiecznik (A)... T6,3 Moc (W) Moc grzewcza (W) Ogrzewanie kąpieli (W) Suszenie (W) Wartości eksploatacyjne Czas rozgrzewania (0,5 C/min)... ok. 20 Czas przejścia filmu (min)... ok. 6 Cyrkulacja kąpieli wywoływacz (l/min)... ok. 1,5 Cyrkulacja kąpieli utrwalacz (l/min)... ok. 2,0 Przepływ wody (l/min)... 2 Ciśnienie wody, min. (bar)... 2 Ciśnienie wody, maks. (bar)... 6 Objętość zbiornika wywoływacza, utrwalacza (l)... po 5 Zakres temperatur Podczas pracy urządzenia do + 28 C Składowanie i transport do +70 C Wilgotność powietrza Podczas pracy urządzenia... maks. 80% Składowanie i transport... maks. 95% Wymiary... gł.=48 cm, szer.=43 cm, wys.=43 cm Ciężar kg Rodzaj ochrony... IP20 Klasa ochrony... I Deklaracja zgodności... CE 4.1 Tabliczka znamionowa Jedna tabliczka znamionowa (rysunek 1) znajduje się, przy zdjętej pokrywie, po prawej pod przełącznikiem sieciowym. Druga tabliczka znamionowa znajduje się na ścianie tylnej maszyny, w pobliżu przyłącza sieciowego. REF nr mat./typ nr, np SN nr seryjny Przestrzegać dołączonych dokumentów! 1 Data produkcji Więcej informacji patrz 4. Dane techniczne 7

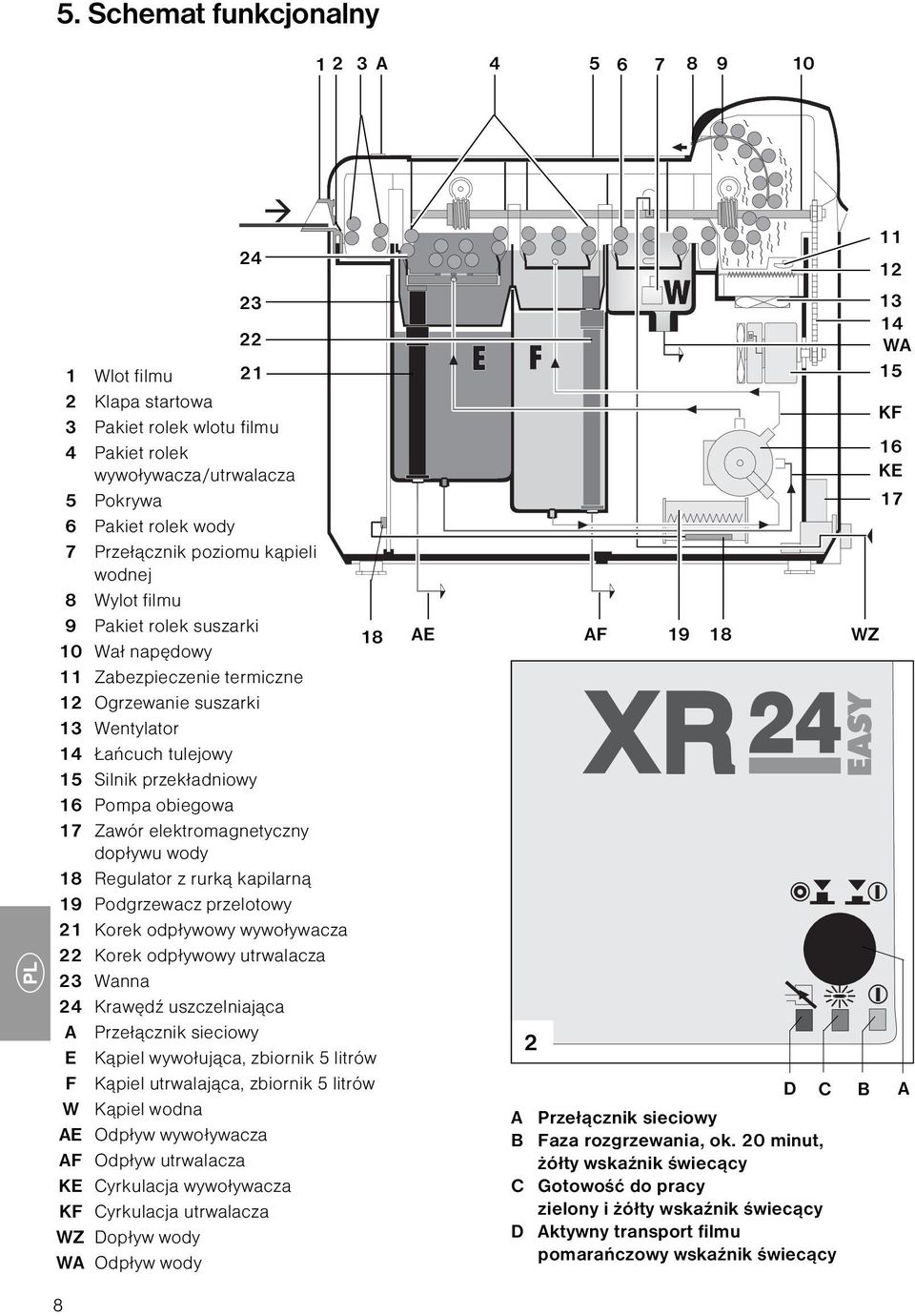

8 5. Schemat funkcjonalny A Wlot filmu 21 2 Klapa startowa 3 Pakiet rolek wlotu filmu 4 Pakiet rolek wywoływacza/utrwalacza 5 Pokrywa 6 Pakiet rolek wody 7 Przełącznik poziomu kąpieli wodnej 8 Wylot filmu 9 Pakiet rolek suszarki 10 Wał napędowy Zabezpieczenie termiczne 12 Ogrzewanie suszarki 13 Wentylator 14 Łańcuch tulejowy 15 Silnik przekładniowy 16 Pompa obiegowa 17 Zawór elektromagnetyczny dopływu wody 18 Regulator z rurką kapilarną 19 Podgrzewacz przelotowy 21 Korek odpływowy wywoływacza 22 Korek odpływowy utrwalacza 23 Wanna 24 Krawędź uszczelniająca A Przełącznik sieciowy E Kąpiel wywołująca, zbiornik 5 litrów F Kąpiel utrwalająca, zbiornik 5 litrów W Kąpiel wodna AE Odpływ wywoływacza AF Odpływ utrwalacza KE Cyrkulacja wywoływacza KF Cyrkulacja utrwalacza WZ Dopływ wody WA Odpływ wody AE 2 AF WZ D C B A Przełącznik sieciowy B Faza rozgrzewania, ok. 20 minut, żółty wskaźnik świecący C Gotowość do pracy zielony i żółty wskaźnik świecący D Aktywny transport filmu pomarańczowy wskaźnik świecący WA 15 KF 16 KE 17 A

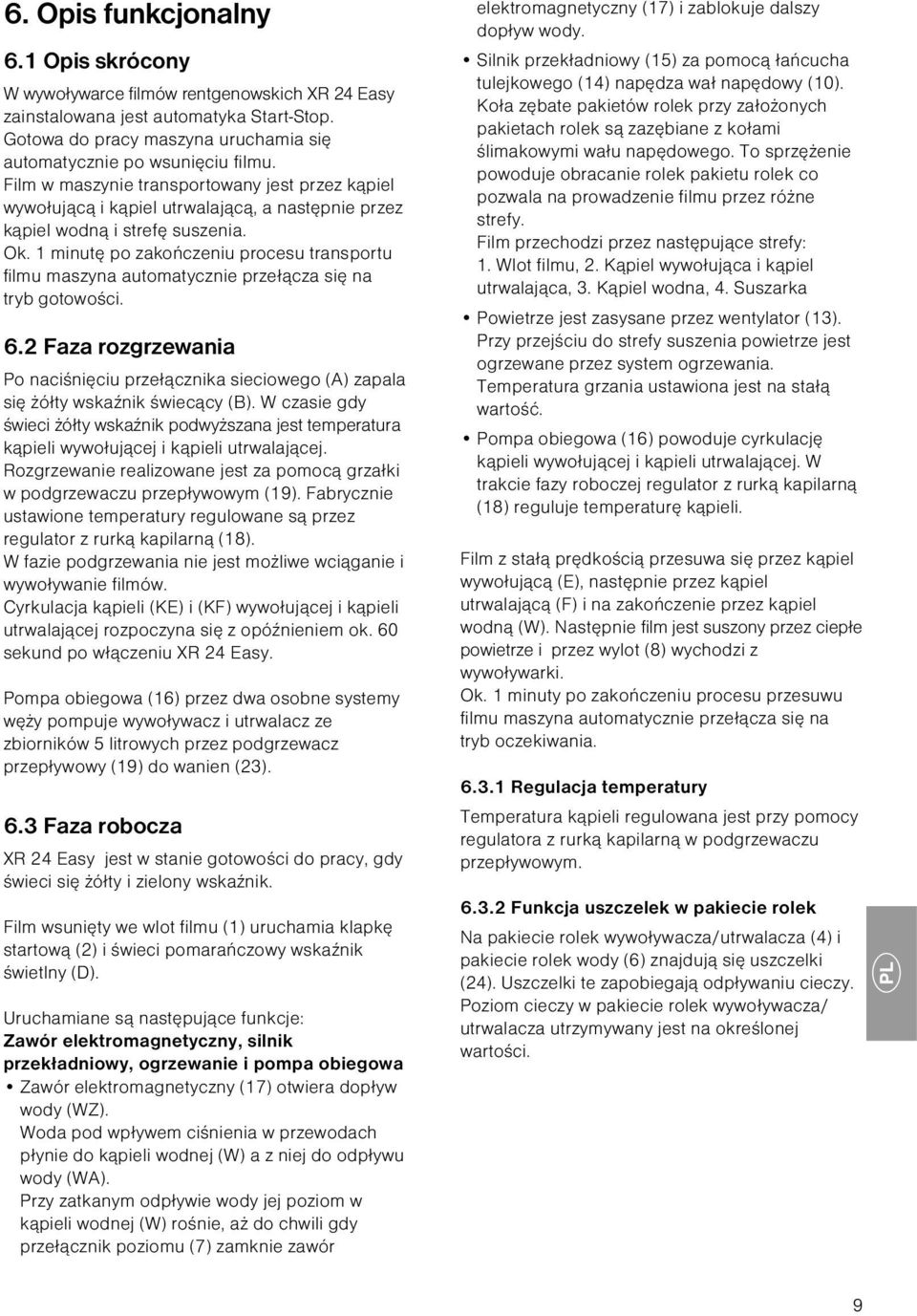

9 6. Opis funkcjonalny 6.1 Opis skrócony W wywoływarce filmów rentgenowskich XR 24 Easy zainstalowana jest automatyka Start-Stop. Gotowa do pracy maszyna uruchamia się automatycznie po wsunięciu filmu. Film w maszynie transportowany jest przez kąpiel wywołującą i kąpiel utrwalającą, a następnie przez kąpiel wodną i strefę suszenia. Ok. 1 minutę po zakończeniu procesu transportu filmu maszyna automatycznie przełącza się na tryb gotowości. 6.2 Faza rozgrzewania Po naciśnięciu przełącznika sieciowego (A) zapala się żółty wskaźnik świecący (B). W czasie gdy świeci żółty wskaźnik podwyższana jest temperatura kąpieli wywołującej i kąpieli utrwalającej. Rozgrzewanie realizowane jest za pomocą grzałki w podgrzewaczu przepływowym (19). Fabrycznie ustawione temperatury regulowane są przez regulator z rurką kapilarną (18). W fazie podgrzewania nie jest możliwe wciąganie i wywoływanie filmów. Cyrkulacja kąpieli (KE) i (KF) wywołującej i kąpieli utrwalającej rozpoczyna się z opóźnieniem ok. 60 sekund po włączeniu XR 24 Easy. Pompa obiegowa (16) przez dwa osobne systemy węży pompuje wywoływacz i utrwalacz ze zbiorników 5 litrowych przez podgrzewacz przepływowy (19) do wanien (23). 6.3 Faza robocza XR 24 Easy jest w stanie gotowości do pracy, gdy świeci się żółty i zielony wskaźnik. Film wsunięty we wlot filmu (1) uruchamia klapkę startową (2) i świeci pomarańczowy wskaźnik świetlny (D). Uruchamiane są następujące funkcje: Zawór elektromagnetyczny, silnik przekładniowy, ogrzewanie i pompa obiegowa Zawór elektromagnetyczny (17) otwiera dopływ wody (WZ). Woda pod wpływem ciśnienia w przewodach płynie do kąpieli wodnej (W) a z niej do odpływu wody (WA). Przy zatkanym odpływie wody jej poziom w kąpieli wodnej (W) rośnie, aż do chwili gdy przełącznik poziomu (7) zamknie zawór elektromagnetyczny (17) i zablokuje dalszy dopływ wody. Silnik przekładniowy (15) za pomocą łańcucha tulejkowego (14) napędza wał napędowy (10). Koła zębate pakietów rolek przy założonych pakietach rolek są zazębiane z kołami ślimakowymi wału napędowego. To sprzężenie powoduje obracanie rolek pakietu rolek co pozwala na prowadzenie filmu przez różne strefy. Film przechodzi przez następujące strefy: 1. Wlot filmu, 2. Kąpiel wywołująca i kąpiel utrwalająca, 3. Kąpiel wodna, 4. Suszarka Powietrze jest zasysane przez wentylator (13). Przy przejściu do strefy suszenia powietrze jest ogrzewane przez system ogrzewania. Temperatura grzania ustawiona jest na stałą wartość. Pompa obiegowa (16) powoduje cyrkulację kąpieli wywołującej i kąpieli utrwalającej. W trakcie fazy roboczej regulator z rurką kapilarną (18) reguluje temperaturę kąpieli. Film z stałą prędkością przesuwa się przez kąpiel wywołującą (E), następnie przez kąpiel utrwalającą (F) i na zakończenie przez kąpiel wodną (W). Następnie film jest suszony przez ciepłe powietrze i przez wylot (8) wychodzi z wywoływarki. Ok. 1 minuty po zakończeniu procesu przesuwu filmu maszyna automatycznie przełącza się na tryb oczekiwania Regulacja temperatury Temperatura kąpieli regulowana jest przy pomocy regulatora z rurką kapilarną w podgrzewaczu przepływowym Funkcja uszczelek w pakiecie rolek Na pakiecie rolek wywoływacza/utrwalacza (4) i pakiecie rolek wody (6) znajdują się uszczelki (24). Uszczelki te zapobiegają odpływaniu cieczy. Poziom cieczy w pakiecie rolek wywoływacza/ utrwalacza utrzymywany jest na określonej wartości. 9

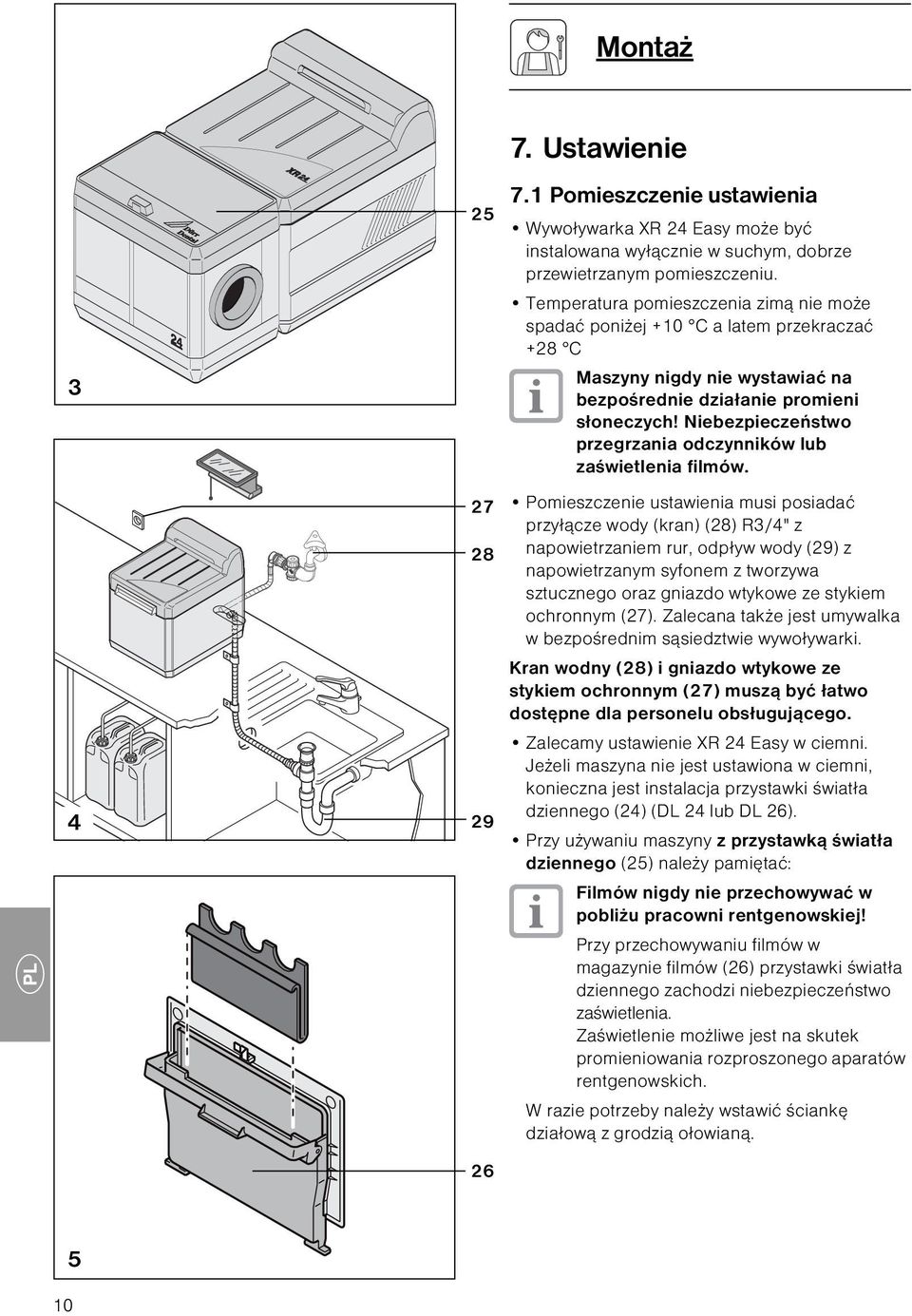

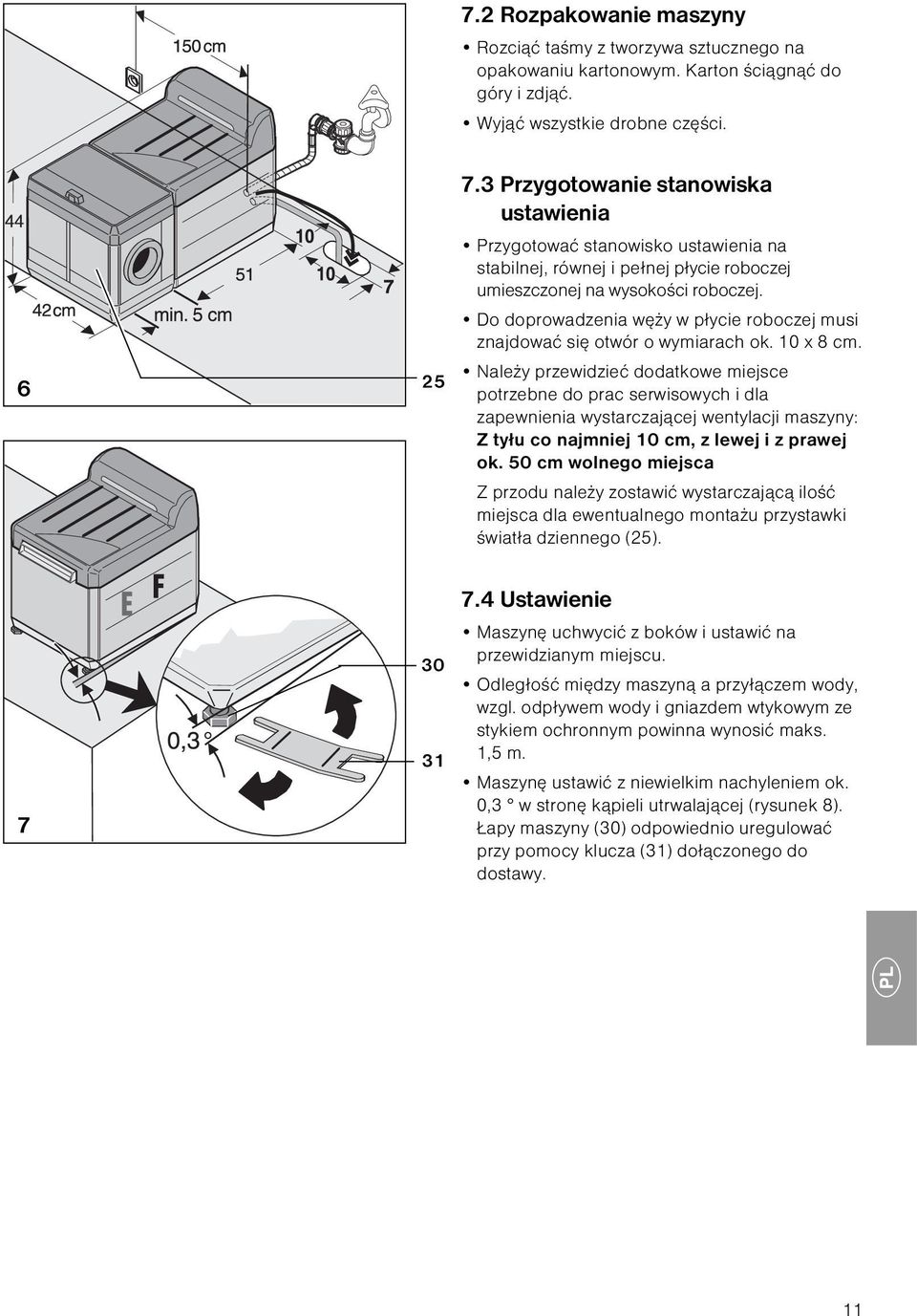

10 Montaż Ustawienie 7.1 Pomieszczenie ustawienia Wywoływarka XR 24 Easy może być instalowana wyłącznie w suchym, dobrze przewietrzanym pomieszczeniu. Temperatura pomieszczenia zimą nie może spadać poniżej +10 C a latem przekraczać +28 C Maszyny nigdy nie wystawiać na bezpośrednie działanie promieni słoneczych! Niebezpieczeństwo przegrzania odczynników lub zaświetlenia filmów. Pomieszczenie ustawienia musi posiadać przyłącze wody (kran) (28) R3/4" z napowietrzaniem rur, odpływ wody (29) z napowietrzanym syfonem z tworzywa sztucznego oraz gniazdo wtykowe ze stykiem ochronnym (27). Zalecana także jest umywalka w bezpośrednim sąsiedztwie wywoływarki. Kran wodny (28) i gniazdo wtykowe ze stykiem ochronnym (27) muszą być łatwo dostępne dla personelu obsługującego. Zalecamy ustawienie XR 24 Easy w ciemni. Jeżeli maszyna nie jest ustawiona w ciemni, konieczna jest instalacja przystawki światła dziennego (24) (DL 24 lub DL 26). Przy używaniu maszyny z przystawką światła dziennego (25) należy pamiętać: Filmów nigdy nie przechowywać w pobliżu pracowni rentgenowskiej! Przy przechowywaniu filmów w magazynie filmów (26) przystawki światła dziennego zachodzi niebezpieczeństwo zaświetlenia. Zaświetlenie możliwe jest na skutek promieniowania rozproszonego aparatów rentgenowskich. W razie potrzeby należy wstawić ściankę działową z grodzią ołowianą. 5 10

11 7.2 Rozpakowanie maszyny Rozciąć taśmy z tworzywa sztucznego na opakowaniu kartonowym. Karton ściągnąć do góry i zdjąć. Wyjąć wszystkie drobne części Przygotowanie stanowiska ustawienia Przygotować stanowisko ustawienia na stabilnej, równej i pełnej płycie roboczej umieszczonej na wysokości roboczej. Do doprowadzenia węży w płycie roboczej musi znajdować się otwór o wymiarach ok. 10 x 8 cm. Należy przewidzieć dodatkowe miejsce potrzebne do prac serwisowych i dla zapewnienia wystarczającej wentylacji maszyny: Z tyłu co najmniej 10 cm, z lewej i z prawej ok. 50 cm wolnego miejsca Z przodu należy zostawić wystarczającą ilość miejsca dla ewentualnego montażu przystawki światła dziennego (25) Ustawienie Maszynę uchwycić z boków i ustawić na przewidzianym miejscu. Odległość między maszyną a przyłączem wody, wzgl. odpływem wody i gniazdem wtykowym ze stykiem ochronnym powinna wynosić maks. 1,5 m. Maszynę ustawić z niewielkim nachyleniem ok. 0,3 w stronę kąpieli utrwalającej (rysunek 8). Łapy maszyny (30) odpowiednio uregulować przy pomocy klucza (31) dołączonego do dostawy. 11

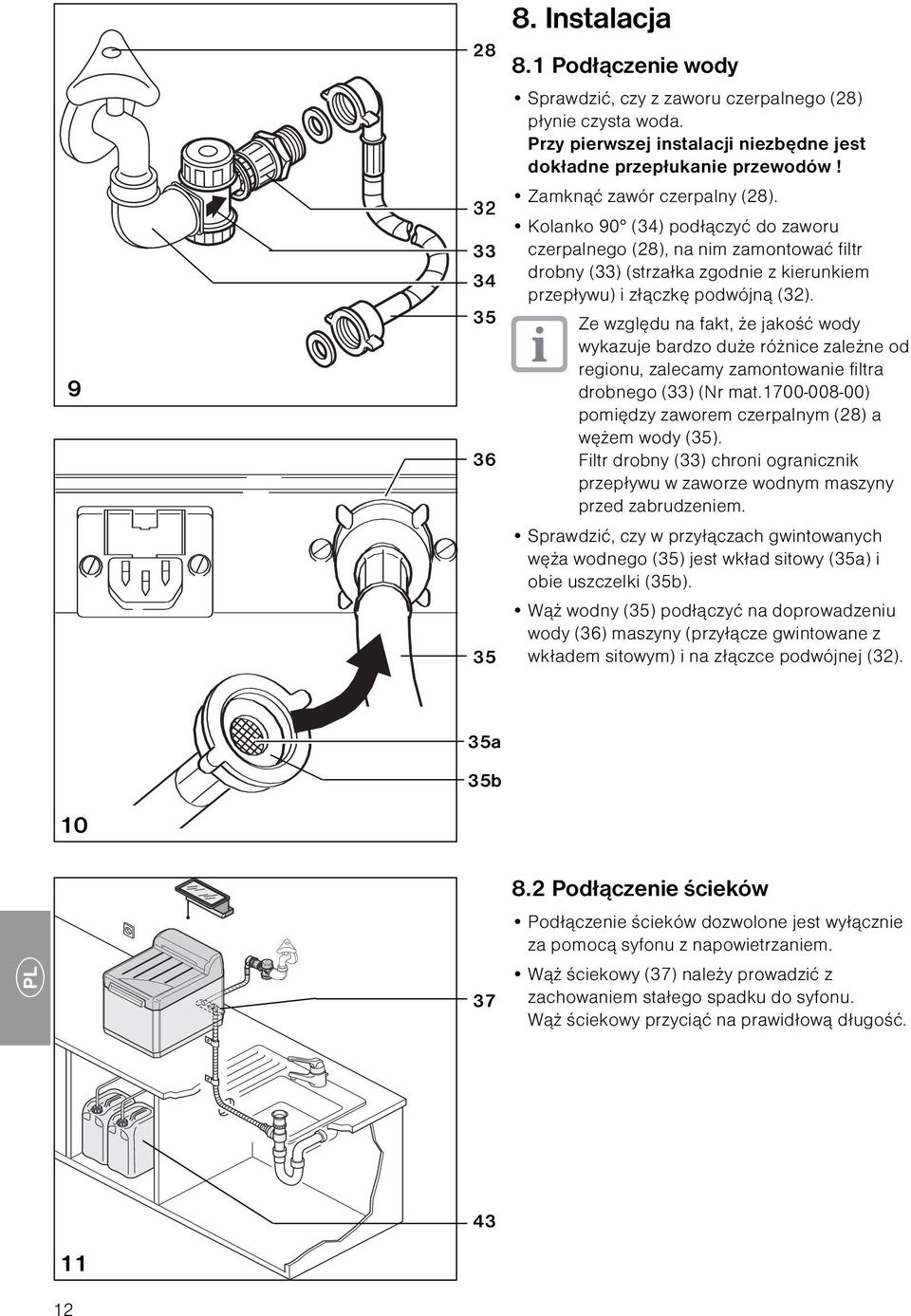

12 Instalacja 8.1 Podłączenie wody Sprawdzić, czy z zaworu czerpalnego (28) płynie czysta woda. Przy pierwszej instalacji niezbędne jest dokładne przepłukanie przewodów! Zamknąć zawór czerpalny (28). Kolanko 90 (34) podłączyć do zaworu czerpalnego (28), na nim zamontować filtr drobny (33) (strzałka zgodnie z kierunkiem przepływu) i złączkę podwójną (32). Ze względu na fakt, że jakość wody wykazuje bardzo duże różnice zależne od regionu, zalecamy zamontowanie filtra drobnego (33) (Nr mat ) pomiędzy zaworem czerpalnym (28) a wężem wody (35). Filtr drobny (33) chroni ogranicznik przepływu w zaworze wodnym maszyny przed zabrudzeniem. Sprawdzić, czy w przyłączach gwintowanych węża wodnego (35) jest wkład sitowy (35a) i obie uszczelki (35b). Wąż wodny (35) podłączyć na doprowadzeniu wody (36) maszyny (przyłącze gwintowane z wkładem sitowym) i na złączce podwójnej (32) a 35b Podłączenie ścieków Podłączenie ścieków dozwolone jest wyłącznie za pomocą syfonu z napowietrzaniem. Wąż ściekowy (37) należy prowadzić z zachowaniem stałego spadku do syfonu. Wąż ściekowy przyciąć na prawidłową długość

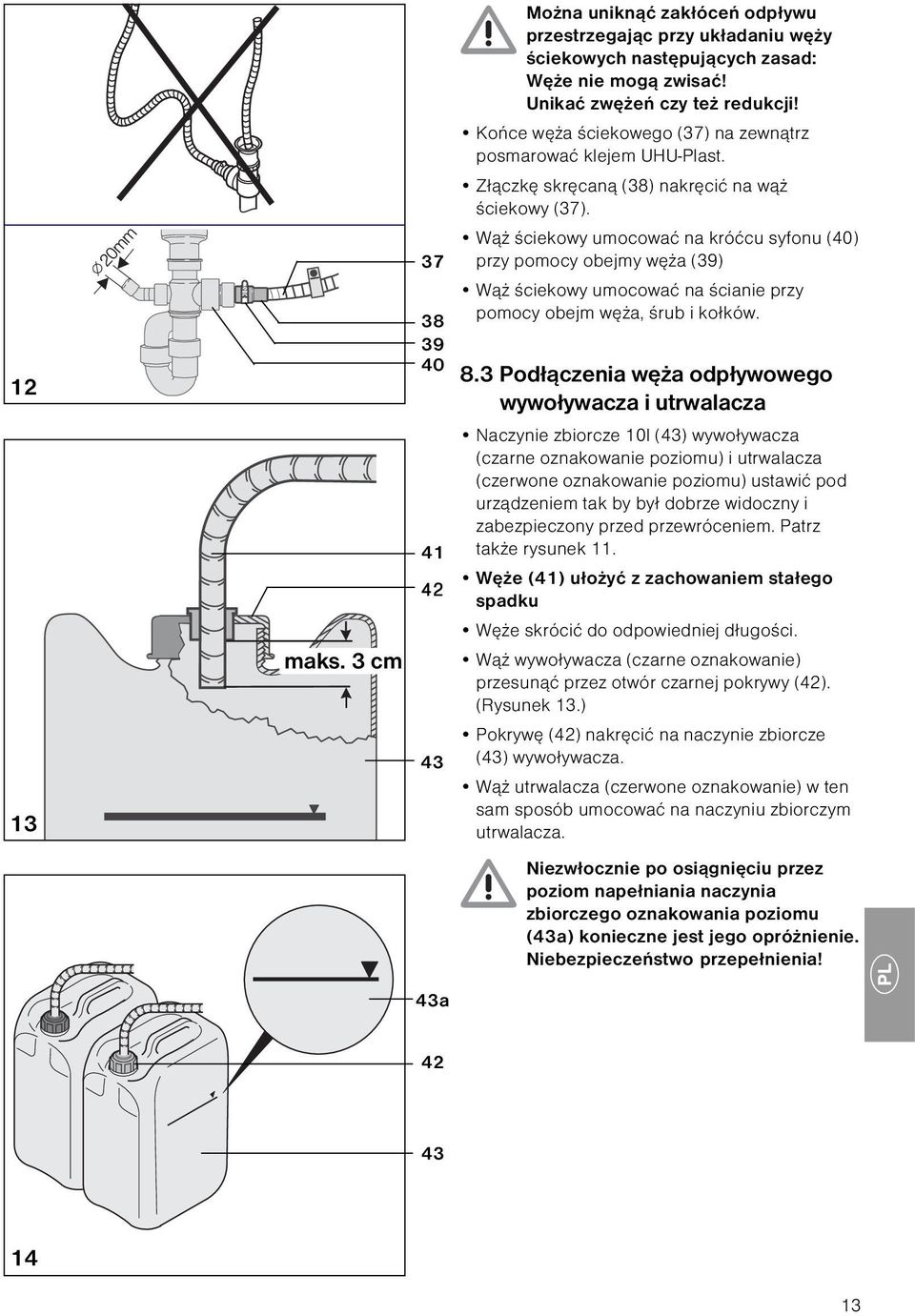

13 Można uniknąć zakłóceń odpływu przestrzegając przy układaniu węży ściekowych następujących zasad: Węże nie mogą zwisać! Unikać zwężeń czy też redukcji! Końce węża ściekowego (37) na zewnątrz posmarować klejem UHU-Plast. Złączkę skręcaną (38) nakręcić na wąż ściekowy (37) Wąż ściekowy umocować na króćcu syfonu (40) przy pomocy obejmy węża (39) Wąż ściekowy umocować na ścianie przy pomocy obejm węża, śrub i kołków. 8.3 Podłączenia węża odpływowego wywoływacza i utrwalacza 13 maks. 3 cm Naczynie zbiorcze 10l (43) wywoływacza (czarne oznakowanie poziomu) i utrwalacza (czerwone oznakowanie poziomu) ustawić pod urządzeniem tak by był dobrze widoczny i zabezpieczony przed przewróceniem. Patrz także rysunek 11. Węże (41) ułożyć z zachowaniem stałego spadku Węże skrócić do odpowiedniej długości. Wąż wywoływacza (czarne oznakowanie) przesunąć przez otwór czarnej pokrywy (42). (Rysunek 13.) Pokrywę (42) nakręcić na naczynie zbiorcze (43) wywoływacza. Wąż utrwalacza (czerwone oznakowanie) w ten sam sposób umocować na naczyniu zbiorczym utrwalacza. Niezwłocznie po osiągnięciu przez poziom napełniania naczynia zbiorczego oznakowania poziomu (43a) konieczne jest jego opróżnienie. Niebezpieczeństwo przepełnienia! 43a

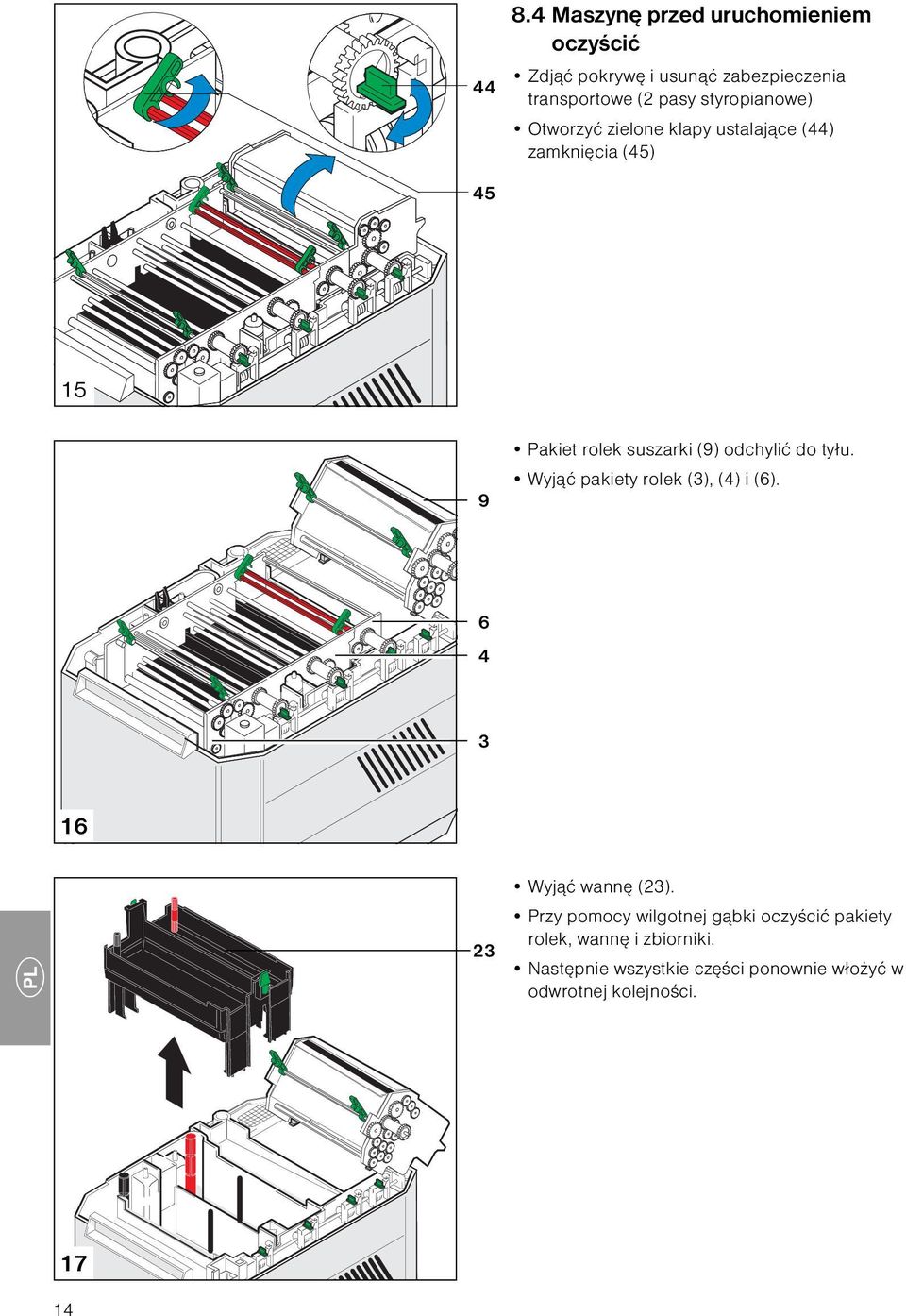

14 Maszynę przed uruchomieniem oczyścić Zdjąć pokrywę i usunąć zabezpieczenia transportowe (2 pasy styropianowe) Otworzyć zielone klapy ustalające (44) zamknięcia (45) Pakiet rolek suszarki (9) odchylić do tyłu. Wyjąć pakiety rolek (3), (4) i (6) Wyjąć wannę (23). Przy pomocy wilgotnej gąbki oczyścić pakiety rolek, wannę i zbiorniki. Następnie wszystkie części ponownie włożyć w odwrotnej kolejności

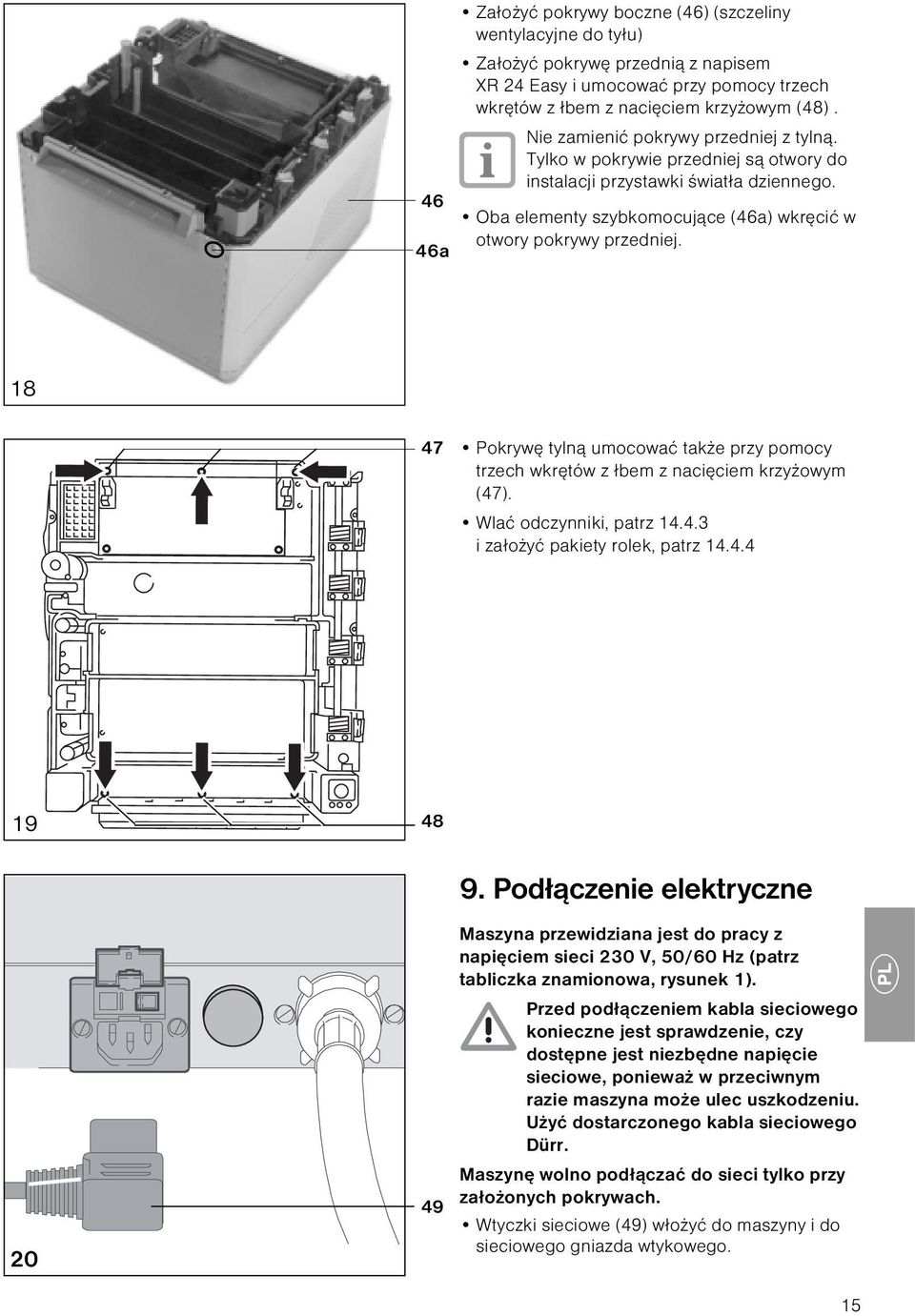

15 46 46a Założyć pokrywy boczne (46) (szczeliny wentylacyjne do tyłu) Założyć pokrywę przednią z napisem XR 24 Easy i umocować przy pomocy trzech wkrętów z łbem z nacięciem krzyżowym (48). Nie zamienić pokrywy przedniej z tylną. Tylko w pokrywie przedniej są otwory do instalacji przystawki światła dziennego. Oba elementy szybkomocujące (46a) wkręcić w otwory pokrywy przedniej Pokrywę tylną umocować także przy pomocy trzech wkrętów z łbem z nacięciem krzyżowym (47). Wlać odczynniki, patrz i założyć pakiety rolek, patrz Podłączenie elektryczne Maszyna przewidziana jest do pracy z napięciem sieci 230 V, 50/60 Hz (patrz tabliczka znamionowa, rysunek 1). Przed podłączeniem kabla sieciowego konieczne jest sprawdzenie, czy dostępne jest niezbędne napięcie sieciowe, ponieważ w przeciwnym razie maszyna może ulec uszkodzeniu. Użyć dostarczonego kabla sieciowego Dürr. Maszynę wolno podłączać do sieci tylko przy założonych pokrywach. Wtyczki sieciowe (49) włożyć do maszyny i do sieciowego gniazda wtykowego. 15

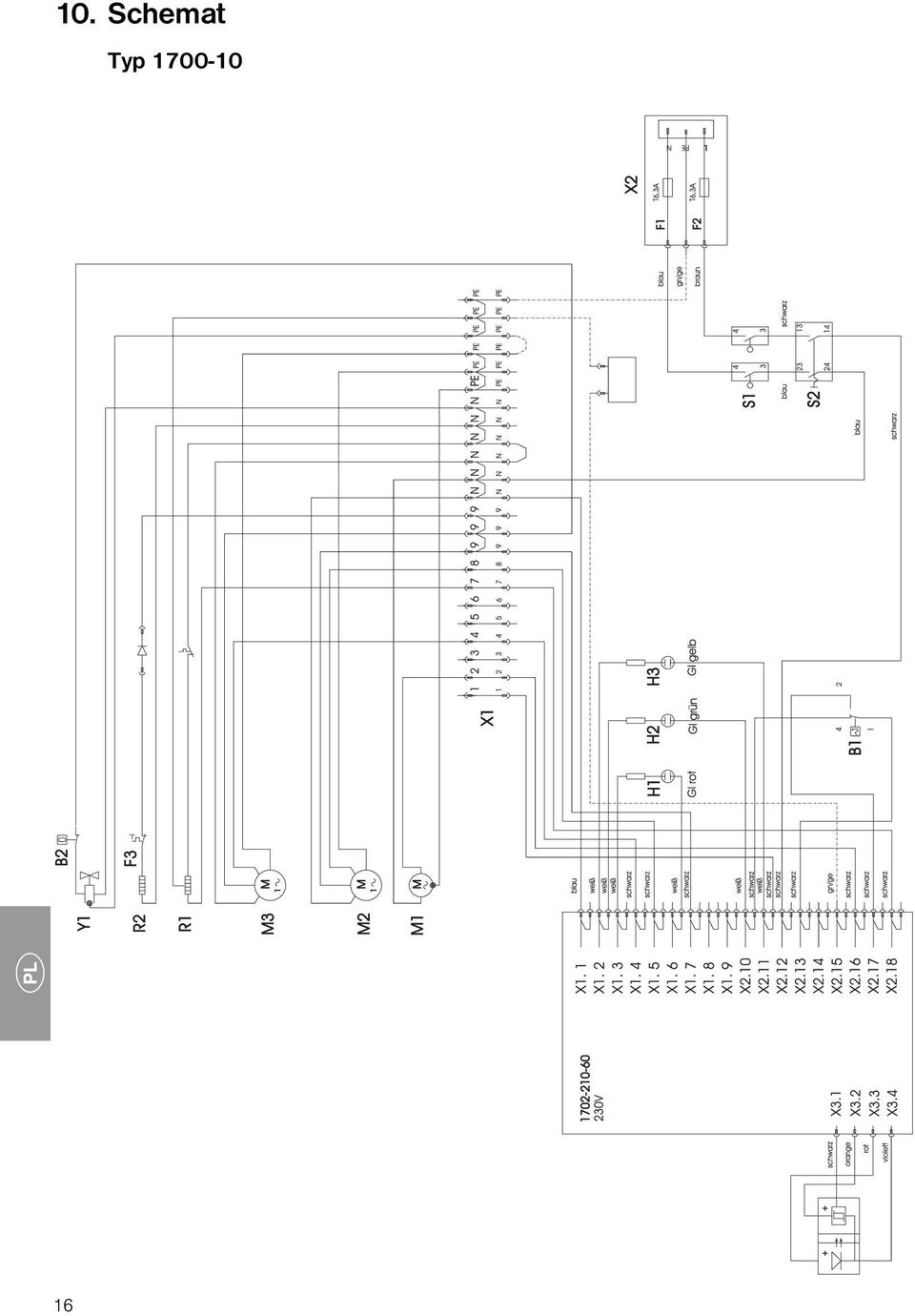

16 10. Schemat Typ

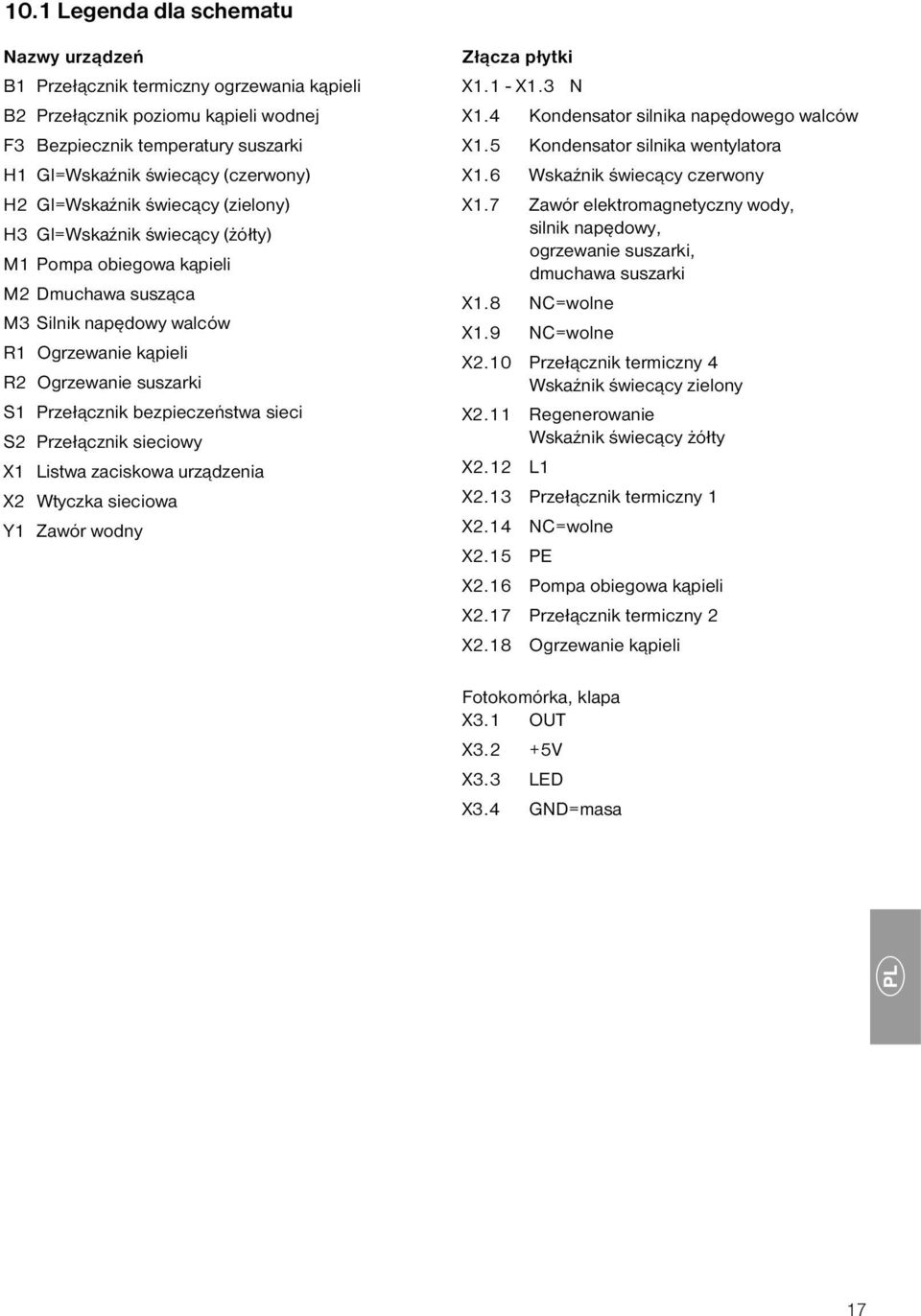

17 10.1 Legenda dla schematu Nazwy urządzeń B1 Przełącznik termiczny ogrzewania kąpieli B2 Przełącznik poziomu kąpieli wodnej F3 Bezpiecznik temperatury suszarki H1 Gl=Wskaźnik świecący (czerwony) H2 Gl=Wskaźnik świecący (zielony) H3 Gl=Wskaźnik świecący (żółty) M1 Pompa obiegowa kąpieli M2 Dmuchawa susząca M3 Silnik napędowy walców R1 Ogrzewanie kąpieli R2 Ogrzewanie suszarki S1 Przełącznik bezpieczeństwa sieci S2 Przełącznik sieciowy X1 Listwa zaciskowa urządzenia X2 Wtyczka sieciowa Y1 Zawór wodny Złącza płytki X1.1 - X1.3 N X1.4 Kondensator silnika napędowego walców X1.5 Kondensator silnika wentylatora X1.6 Wskaźnik świecący czerwony X1.7 Zawór elektromagnetyczny wody, silnik napędowy, ogrzewanie suszarki, dmuchawa suszarki X1.8 NC=wolne X1.9 NC=wolne X2.10 Przełącznik termiczny 4 Wskaźnik świecący zielony X2.11 Regenerowanie Wskaźnik świecący żółty X2.12 L1 X2.13 Przełącznik termiczny 1 X2.14 NC=wolne X2.15 PE X2.16 Pompa obiegowa kąpieli X2.17 Przełącznik termiczny 2 X2.18 Ogrzewanie kąpieli Fotokomórka, klapa X3.1 OUT X3.2 +5V X3.3 LED X3.4 GND=masa 17

18 11. Uruchomienie Sprawdzić temperaturę wywoływacza i przeprowadzić kontrolę odbiorczą Włączyć maszynę i odczekać fazę ogrzewania kąpieli wywołującej, patrz także 13.1 Rankiem lub przed rozpoczęciem pracy W celu kontroli temperatury wywoływacza wyłączyć maszynę. Wyciągnąć wtyczkę sieciową. Zamknąć zawór czerpalny. Zdjąć pokrywę. Zmierzyć temperaturę wywoływacza (z przodu po lewej na głębokości ok. 20 cm). Temperatura wywoływacza musi zgodnie z listą filmów wynosić przykładowo +28 C +/- 0,5 C. Przeprowadzić kontrolę odbiorczą zgodnie z przepisami krajowymi. 18

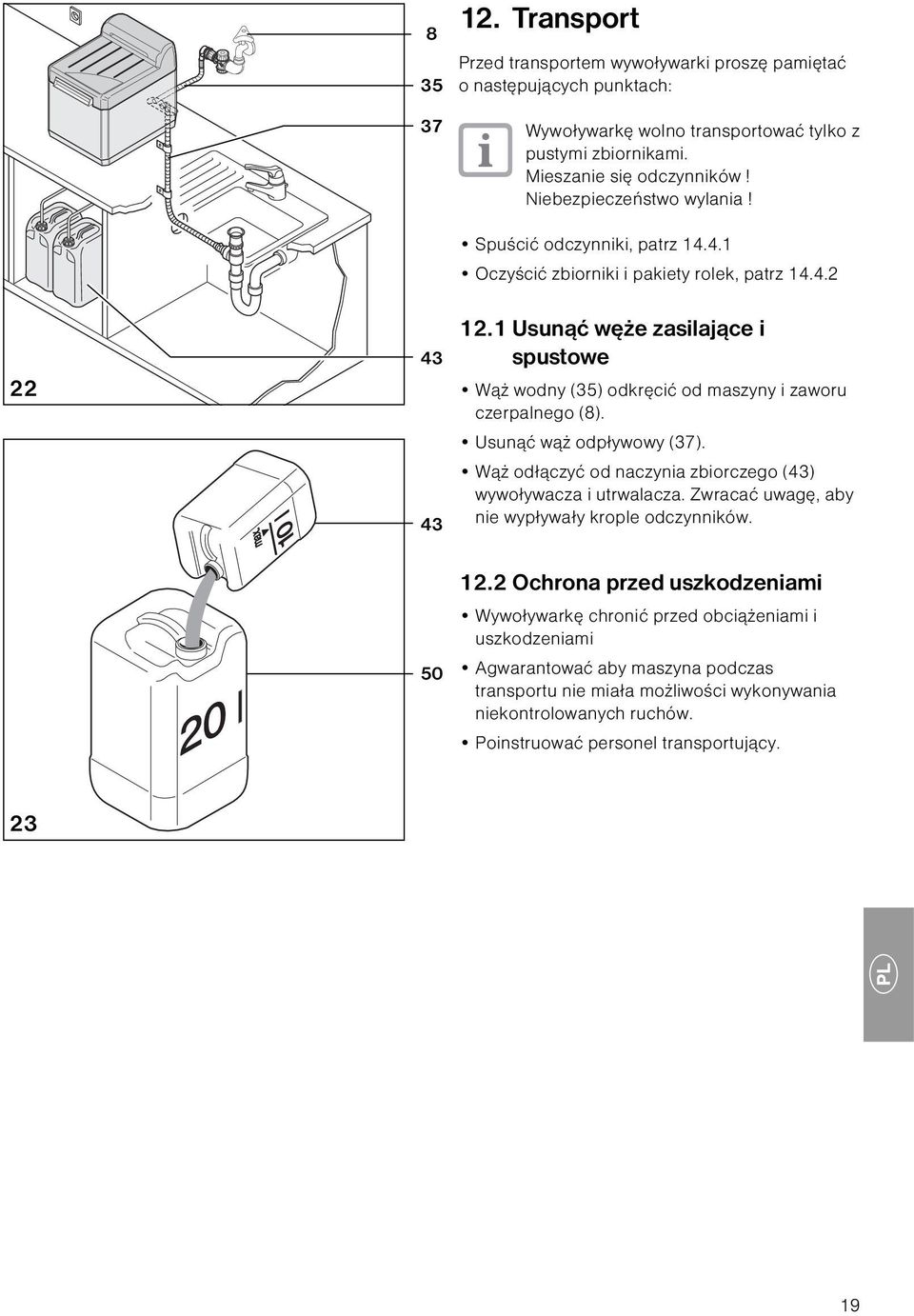

19 Transport Przed transportem wywoływarki proszę pamiętać o następujących punktach: Wywoływarkę wolno transportować tylko z pustymi zbiornikami. Mieszanie się odczynników! Niebezpieczeństwo wylania! Spuścić odczynniki, patrz Oczyścić zbiorniki i pakiety rolek, patrz Usunąć węże zasilające i spustowe Wąż wodny (35) odkręcić od maszyny i zaworu czerpalnego (8). Usunąć wąż odpływowy (37). Wąż odłączyć od naczynia zbiorczego (43) wywoływacza i utrwalacza. Zwracać uwagę, aby nie wypływały krople odczynników Ochrona przed uszkodzeniami Wywoływarkę chronić przed obciążeniami i uszkodzeniami Agwarantować aby maszyna podczas transportu nie miała możliwości wykonywania niekontrolowanych ruchów. Poinstruować personel transportujący

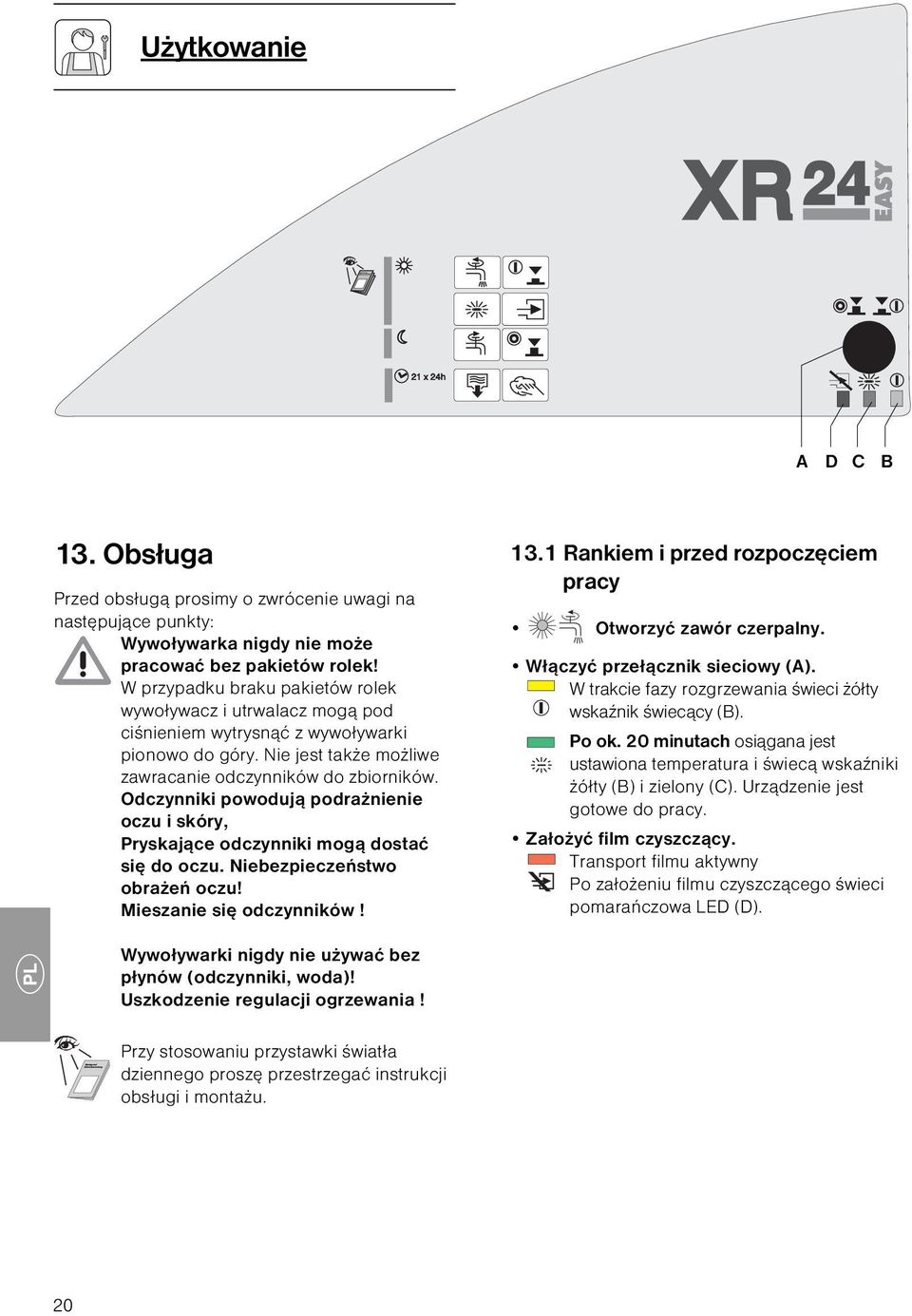

20 Użytkowanie A D C B 13. Obsługa Przed obsługą prosimy o zwrócenie uwagi na następujące punkty: Wywoływarka nigdy nie może pracować bez pakietów rolek! W przypadku braku pakietów rolek wywoływacz i utrwalacz mogą pod ciśnieniem wytrysnąć z wywoływarki pionowo do góry. Nie jest także możliwe zawracanie odczynników do zbiorników. Odczynniki powodują podrażnienie oczu i skóry, Pryskające odczynniki mogą dostać się do oczu. Niebezpieczeństwo obrażeń oczu! Mieszanie się odczynników! 13.1 Rankiem i przed rozpoczęciem pracy Otworzyć zawór czerpalny. Włączyć przełącznik sieciowy (A). W trakcie fazy rozgrzewania świeci żółty wskaźnik świecący (B). Po ok. 20 minutach osiągana jest ustawiona temperatura i świecą wskaźniki żółty (B) i zielony (C). Urządzenie jest gotowe do pracy. Założyć film czyszczący. Transport filmu aktywny Po założeniu filmu czyszczącego świeci pomarańczowa LED (D). Wywoływarki nigdy nie używać bez płynów (odczynniki, woda)! Uszkodzenie regulacji ogrzewania! Przy stosowaniu przystawki światła dziennego proszę przestrzegać instrukcji obsługi i montażu. 20

21 13.2 Wsuwanie filmu Stosować wyłącznie te filmy, które były także używane przy kontroli odbiorczej. Nienaświetlonych filmów nie kłaść na wywoływarce, ponieważ wskaźniki świetlne mogą powodować błędne naświetlenie. Wsuwanie filmów intraoralnych: Filmy zawsze wsuwać prosto i obok siebie. Dzięki temu unika się niebezpieczeństwa zgięcia lub zablokowania filmów. Obok siebie między oznaczeniami można wsunąć do sześciu intraoralnych filmów. Należy zwracać uwagę, aby filmy były wsuwane wzdłuż i z punktem oznakowania skierowanym w stronę końca maszyny (61). Wsuwanie filmów ekstraoralnych: Wsunąć film i zaczekać na jego całkowite wciągnięcie. Dopiero wówczas wkładać następny film. Dzięki temu unika się niebezpieczeństwa zachodzenia filmów na siebie. Film uruchamia klapkę startową i świeci pomarańczowe wskazanie świecące (D). Czas obsługi jednego filmu wynosi ok. 6 minut. Ok. 1 minuty po zakończeniu procesu przejścia filmu maszyna automatycznie przełącza się na tryb gotowości. Świeci żółty i zielony wskaźnik świecący, maszyna w dalszym ciągu jest gotowa do pracy Wieczorem lub po zakończeniu pracy Wyłączyć przełącznik sieciowy (A). Zamknąć zawór czerpalny Co tydzień Co najmniej 1x w tygodniu przed rozpoczęciem pracy użyć film czyszczący, np. DÜRR clear100, nr mat Przeprowadzić kontrolę konfiguracji zgodnie z rozporządzeniem o urządzeniach rentgenowskich: - Film naświetlić zgodnie z parametrami regulacyjnymi kontroli konfiguracji. - Zmierzyć temperaturę. - Wywołać film. - Wyniki badań porównać z odbiorczym filmem kontrolnym i wyniki zarejestrować w protokole badań. - Film kontrolny zachować w archiwum Co 3 tygodnie lub w razie potrzeby Wymienić odczynniki, patrz Co 3 miesiące Chemiczne czyszczenie pakietów rolek, patrz wskazówki odnośnie obsługi, plakat A /01 lub Instrukcja obsługi na temat czyszczenia pakietów rolek Przerwa w pracy dłuższa niż 2 tygodnie Spuścić odczynniki, patrz Oczyścić pakiety rolek i zbiorniki i pozostawić suche

22 13.8 Lista zalecanych filmów dla wywoływarki Dürr XR 24 Easy Filmy intraoralne Temperatura kąpieli 28 C Czas procesu Typy filmów Kodak Ultra Speed Kodak Insight 6 min 2,2 x 3,5 cm 3,1 x 4,1 cm 2,7 x 5,4 cm 5,7 x 7,6 cm 2,2 x 3,5 cm 3,1 x 4,1 cm 2,4 x 4,0 cm 2,7 x 5,4 cm 5,7 x 7,6 cm Filmy ekstraoralne Temperatura kąpieli 28 C Formaty filmów Typy filmów Kodak X-OMAT K T-MAT L/RA T-MAT G/RA Ekta Vision L Ekta Vision G Agfa Dentus RP 6 Dentus Ortholux do maks. 24 x 30 cm Agfa Dentus M2 Comfort 2 x 3 cm 3 x 4 cm 5 x 7 cm Listę zalecanych filmów dla wywoływarki Dürr XR 24 Easy można także pobrać przez internet: 22

23 14. Konserwacja Chemiczne czyszczenie zbiorników nie jest konieczne. Tylko pakiety rolek należy czyścić chemicznie przy pomocy zestawu XR- Clean (wanna do czyszczenia i akcesoria), nr mat Co 3 tygodnie okres wymiany odczynników bez zespołu regenerującego W razie użytkowania XR 24 Easy bez zespołu regenerującego należy odczynniki wymieniać co 3 tygodnie. Patrz 14.4 Przeprowadzanie wymiany odczynników. Okres ten obowiązuje przy codziennym, maksymalnym przerobie filmów w ilości 10 filmów intraoralnych i 3 filmy ekstraoralne Co 3 miesiące okres wymiany odczynników z zespołem regenerującym W razie użytkowania XR 24 Easy z zespołem regenerującym należy odczynniki wymieniać co 3 miesiące. Patrz 14.4 Przeprowadzanie wymiany odczynników Co 3 miesiące czyszczenie pakietów rolek Odnośnie chemicznego czyszczenia pakietów rolek w wannie do czyszczenia patrz instrukcje: Instrukcja obsługi dla czyszczenia pakietów rolek, nr mat (wchodzi w skład zestawu XR-Clean). Plakat A3, nr mat xx/01 23

24 5 A 49a 14.4 Przeprowadzanie wymiany odczynników Wymiana odczynników wiąże się ze stosowaniem środków chemicznych do zastosowań rentgenowskich Dürr Automat XR. Instrukcję czyszczenia (plakat A3, nr mat /01) umieścić w pobliżu urządzenia w dobrze widocznym miejscu, zawiera ona wszystkie informacje odnoszące się do przeprowadzania prac Spuszczanie odczynników Wyłączyć przełącznik sieciowy (A). Wtyczkę sieciową (49a) wyciągnąć z gniazda wtykowego ze stykiem ochronnym. Zdjąć pokrywę (5). Sprawdzić poziom w naczyniach zbiorczych (43). Jeżeli poziom w naczyniu zbiorczym sięgnął do oznakowania poziomu (43a) konieczne jest jego opróżnienie. 43 Niebezpieczeństwo przelania! 43a Odczynniki z naczyń zbiorczych przelać do zbiorników zbiorczych (50). Naczynia zbiorcze ponownie ustawić i podłączyć. Pokrywę pływającą (54, rysunek 37) zdjąć z kąpieli wywołującej i kąpieli utrwalającej, 50 pozostawić do ocieknięcia i odłożyć na bok. W pierwszej kolejności wykręcić małe korki z miski lewarowej, następnie duże korki ze zbiorników. Odczynniki spływają do naczyń zbiorczych. Naczynia zbiorcze (43) opróżnić do zbiorników zbiorczych (50). Odnośnie utylizacji odczynników patrz 1.8. Nakręcić pokrywy naczyć zbiorczych, oba końce węża włożyć do neutralnego wiadra (51) lub do zbiornika (patrz 28)

25 Czyszczenie pakietów zbiorników i rolek Otworzyć zielone klapy ustalające (45) i zamki (44). 29 Odchylić do tyłu i wyjąć pakiet rolek suszarki (9). Wyjąć pakiet rolek wody (6) i pakiet rolek wlotu filmu (3) Podnieść pakiet rolek wywoływacza/utrwalacza (4), wychylić na bok i pozostawić do ścieknięcia odczynników. Co 3 miesiące przeprowadzić w wannie do czyszczenia chemiczne czyszczenie pakietów rolek, patrz instrukcja czyszczenia (plakat A3), nr mat /01 Pakiety rolek odłożyć do umywalki. Pakiety rolek spryskać środkiem do czyszczenia aerozolowego, np. Dürr WR

26 a 4 Do czyszczenia używać czarnej gąbki do strefy wywoływania oraz czerwonej gąbki do strefy utrwalania. Wannę (23) i pakiety rolek dokładnie oczyścić pod bieżącą ciepłą wodą (maks. 40 C) przy pomocy gąbek. Zbiorniki opłukać ciepłą wodą (maks. 40 C) i dokładnie oczyścić przy pomocy gąbek. Duże korki (21), (22) wkręcić w zbiorniki. Zbiornik wywoływacza (E) i zbiornik utrwalacza (F) napełnić ciepłą wodą (maks. 40 C) aż do górnego oznakowania. Założyć pakiet rolek wywoływacza/utrwalacza (4). Wywoływarka nigdy nie może pracować bez pakietów rolek! Odczynniki są substancjami szkodliwymi dla zdrowia wzgl. drażniącymi. Powodują podrażnienia oczu i skóry. Niebezpieczeństwo poważnych uszkodzeń oczu. Możliwe są nieodwracalne uszkodzenia. Założyć pokrywę (5). Włożyć wtyczkę sieciową (49a) i włączyć przełącznik sieciowy (A). Uruchomić maszynę, w tym celu we wlot wsunąć na chwilę film, aż do uruchomienia klapy startowej, następnie ponownie go wyciągnąć. Maszyna powinna pracować ok. 10 minut (dzięki temu nastąpi automatyczne oczyszczenie węży i pompy obiegowej). Po ok. 10 minutach wyłączyć przełącznik sieciowy (A) i wyciągnąć wtyczkę sieciową (49a). Zdjąć pokrywę (5). Wyjąć pakiet rolek wywoływacza/utrwalacza (4). Wykręcić korki odpływowe wywoływacza (21) i utrwalacza (22). Woda odpływa automatycznie do zbiornika neutralnego. Ponownie ustawić i podłączyć naczynia zbiorcze. A 34 26

27 Wlewanie odczynników Roztwór odczynników oparty jest na odczynnikach DÜRR-AUTOMAT XR. Wkręcić duże korki w zbiornik wywoływacza i utrwalacza. Założyć ściankę działową pomiędzy (53) zbiornikiem wywoływacza i utrwalacza. Ścianka działowa zapobiega mieszaniu się odczynników przy ich wlewaniu. Odczynniki są substancjami szkodliwymi dla zdrowia wzgl. drażniącymi. Powodują podrażnienia oczu i skóry. Niebezpieczeństwo poważnych uszkodzeń oczu. Możliwe są nieodwracalne uszkodzenia. Przy wlewaniu odczynników nosić rękawice i okulary ochronne. Przy zetknięciu się z oczami natychmiast dokładnie przemyć wodą i skonsultować się z lekarzem. Po zakończeniu prac ręce umyć pod bieżącą wodą. 1. Roztwór kąpieli utrwalającej (F) (rysunek 35) Koncentrat utrwalacza (czerwona butla) ostrożnie wlać do zbiornika utrwalacza. Unikać bryzgów ze względu na niebezpieczeństwo zmieszania odczynników! Informacja: 1 butla koncentratu daje 5 litrów roztworu użytkowego Zbiornik dopełnić wodą (maks. 20 C) do górnego oznakowania (52). 2. Roztwór kąpieli wywołującej (E) (rysunek 36) Ewentualne bryzgi roztworu utrwalacza zbierać do pustego zbiornika wywoływacza! Koncentrat wywoływacza (czarna butla) ostrożnie wlać do zbiornika wywoływacza. Unikać bryzgów ze względu na niebezpieczeństwo zmieszania odczynników! Zbiornik dopełnić wodą (maks. 20 C) do górnego oznakowania (52). Ściankę działową (53) usunąć, oczyścić i przechowywać w łatwo dostępnym miejscu do następnej wymiany odczynników. Prosimy także o przestrzeganie informacji z arkuszy danych bezpieczeństwa w internecie: lub zamówić je bezpośrednio w Dürr Dental. 27

28 Zakładanie pakietów rolek Wywoływarka nigdy nie może pracować bez pakietów rolek! Bez pakietów rolek roztwory wywoływacza i utrwalacza mogą pod ciśnieniem wytryskiwać z maszyny pionowo do góry. Nie jest także możliwe zawracanie odczynników do zbiorników. Odczynniki powodują podrażnienia oczu i skóry, bryzgi odczynników mogą się dostać do oczu. Niebezpieczeństwo poważnych obrażeń oczu! Mieszanie odczynników! Założyć wannę lewarową (23). 4 Do wanny lewarowej wkręcić małe korki 55 Założyć pakiet rolek suszarki (9) i odchylić do tyłu. Kolejno zakładać pakiety rolek wody (6), wywoływacza/utrwalacza (5) i wlotu filmu (3). 3 Zwrócić uwagę, aby prowadnice wchodziły w 23 siebie. W razie potrzeby pokręcić napędowe 45 koło zębate (55), aż do prawidłowego zazębienia ze ślimakiem na wale napędowym 9 Pakiet suszarki (9) wychylić do przodu. Zamknąć zielone klapy ustalające (44) i zamki (45). 44 Założyć pokrywy pływające (54) kąpieli wywoływacza i utrwalacza. Założyć pokrywę (5). Zwrócić uwagę, aby krawędź dolna pokrywy weszła całkowicie w prowadnice pokryw obudowy

29 Uruchomienie wywoływarki Wtyczkę sieciową (49a) włożyć w gniazdo 5 wtykowe ze stykiem ochronnym. Włączyć przełącznik sieciowy (A). A W trakcie fazy rozgrzewania świeci żółty wskaźnik świecący (B). 49a Po ok. 20 minutach osiągnięta zostaje ustawiona temperatura i świeci żółty (B) i zielony (C) wskaźnik świecący. Maszyna jest gotowa do pracy. Założyć film czyszczący. Transport filmu (D) aktywny Po założeniu filmu czyszczącego świeci pomarańczowy wskaźnik świecący. Dalszy sposób postępowania opisano w 13. Obsługa. 39 D C B A 29

30 30 Szukanie błędów 15. Porady dla użytkownika i technika Prace naprawcze wykraczająca poza normalną konserwację mogą być wykonywane tylko przez wykwalifikowanego specjalistę lub przez nasz serwis. Przed rozpoczęciem szukania usterki należy wyciągnąć wtyczkę sieciową, jeżeli do pracy nie jest potrzebne zasilanie elektryczne. Błąd Możliwa przyczyna Usuwanie 1. Całkowicie nie działa 2. Zbyt jasne filmy Kabel sieciowy nie podłączony prawidłowo Pokrywa nie założona Uszkodzone ogrzewanie kąpieli. Kabel sieciowy podłączyć na stronie tylnej maszyny i do gniazda wtykowego ze stykiem ochronnym. Prawidłowo założyć pokrywę. Maszyna nie uruchamia się. Zlecić technikowi kontrolę temperatury kąpieli. Wymienić odczynniki, 14.4 Sprawdzić czas ekspozycji w aparacie rentgenowskim! 3. Zbyt ciemne filmy Czas naświetlania filmu w aparacie rentgenowskim zbyt długi. Zbyt wysoka temperatura Sprawdzić czas ekspozycji w aparacie rentgenowskim i ewentualnie wybrać krótszy czas Wywoływanie wywoływacza. 4. Żółto-zielone zadymienie filmu 5. Ciemne zadymienie na filmie 6. Zwiększone zadymienie na filmie 7. Brunatne zadymienie na filmie Wywoływacz zużyty Czas naświetlania filmu w aparacie rentgenowskim za krótki Ogrzewanie kąpieli ustawione na zbyt wysoką wartość. Film nie został utrwalony Przedostawanie się światła do ciemni, np. przez dziurkę od klucza. Lampa ciemniowa nieprawidłowo zamontowana Zły filtr w lampie ciemniowej Stosowanie filmów RP o dużej czułości np. T-MAT G Otworzyć pokrywę przystawki światła dziennego. Film zbyt długo składowany Film źle składowany Film nie jest spłukany Zlecić technikowi kontrolę ogrzewania kąpieli. Sprawdzić, czy utrwalacza jest jeszcze dobry: Nienaświetlonym filmem intraoralnym poruszać przez ok. 40 s w utrwalaczu. Jeżeli film będzie przezroczysty, utrwalacz jest dobry. Gdy występuje zadymienie wymienić odczynniki, Sprawdzić światłoszczelność ciemni, w razie potrzeby uszczelnić. Lampa ciemniowa może promieniować tylko w sposób pośredni! (rysunek 5) Sprawdzić filtrowanie lampy ciemniowej. Sprawdzić wszystkie wskaźniki świecące i ewentualnie zaciemnić, Przy obróbce cienkowarstwowych filmów (ekstraoralnych) filmów RP zamykać pokrywę. Zaświetlenie filmów! Sprawdzić datę ważności Filmy składować w zimnym miejscu. Filmów nie składować w pobliżu aparatu rentgenowskiego (promieniowanie rozproszone) Otworzyć zawór wodny

31 16. Porady dla technika patrz także 15. Porady przy szukaniu usterek Błąd Możliwa przyczyna Usuwanie 1. Całkowicie nie działa 2. Brak dopływu świeżej wody 3. Nieprawidłowa temperatura wywoływacza 4. Zbyt jasne filmy 5. Zbyt ciemne filmy 6. Żółto-zielone zadymienie na filmie 7. Ciemne zadymienie na filmie 8. Podwyższone zadymienie na filmie 9. Brunatne zadymienie na filmie 10. Film nie jest całkowicie suchy Uszkodzony główny bezpiecznik budynku Uszkodzony bezpiecznik urządzenia Zawór wodny zatkany lub uszkodzony Dopływ wody zatkany Zbyt niskie ciśnienie wody w instalacji domowej. Uszkodzony przełącznik poziomu Woda Temperatura wywoływacza ustawiona nieprawidłowo Uszkodzony regulator z rurką kapilarną. Uszkodzone ogrzewanie kąpieli. Temperatura wywoływacza zbyt niska Temperatura wywoływacza zbyt wysoka Regulator z rurką kapilarną uszkodzony Brak odczynników w pakiecie rolek wywoływacza/utrwalacza (zbyt niski poziom kąpieli) Brak cyrkulacji odczynników Stosowanie filmów o dużej czułości, np. T-MAT G Stosowanie filmów o dużej czułości, np. T-MAT G Film nie wypłukany Przełącznik poziomu Woda uszkodzony Za mała wydajność suszarki Sprawdzić bezpiecznik, w razie potrzeby wymienić Sprawdzić bezpiecznik, w razie potrzeby wymienić, 17.5 Sprawdzić zawór elektromagnetyczny dopływu wody, w razie potrzeby wymienić, 17.8 Oczyścić filtr drobny wzgl. wkład sitowy węża wody (rysunek 9 i 10). Sprawdzić ciśnienie wody. Wymienić przełącznik poziomu, 17.9 Ustawić temperaturę wywoływacza, 17.6 Sprawdzić regulator z rurką kapilarną, w razie potrzeby wymienić, 17.7 Sprawdzić ogrzewanie kąpieli, w razie potrzeby wymienić. Ustawić temperaturę wywoływacza, 17.6 Ustawić temperaturę wywoływacza, 17.6 Sprawdzić regulator z rurką kapilarną, w razie potrzeby wymienić, 17.7 Sprawdzić uszczelki i pakiet rolek, w razie potrzeby wymienić. Sprawdzić pompy obiegowe, ewentualnie powietrze w wężu. Sprawdzić wskaźniki świecące i ewentualnie zaciemnić, Sprawdzić wskaźniki świecące i ewentualnie zaciemnić, Usuwanie patrz wyżej, 2. Brak dopływu świeżej wody Przełącznik poziomu w kąpieli wodnej odłączył zawór wodny - sprawdzić odpływ wody, w razie potrzeby oczyścić i prawidłowo poprowadzić, rysunek 9 i 12 Wymienić przełącznik poziomu, 17.9 Uszkodzone ogrzewanie suszarki, w razie potrzeby wymienić. 31

32 5 49a 4 A 17. Porady odnośnie szukania błędów 17.1 Przestrzegać przed rozpoczęciem prac Wyłączyć przełącznik sieciowy (A). Wyciągnąć wtyczkę sieciową (49a). Zdjąć pokrywę (5). Usunąć osłony obudowy niezbędne do prowadzenia prac Zdejmowanie osłony przedniej Otworzyć zielone klapy ustalające (45) na pakiecie rolek wlotu filmu (3). Wyjąć pakiet rolek wlotu filmu (3). Wykręcić oba szare elementy szybkozamykające w pokrywie przedniej Zluzować 3 śruby z łbem z nacięciem krzyżowym (48) i zdjąć pokrywę przednią Zdejmowanie osłony tylnej Otworzyć zielone zamki (44) i klapy ustalające (45) z pakietu rolek suszarki. Pakiet rolek suszarki (9) odchylić do tyłu i wyjąć. Wykręcić 3 śruby z łbem z nacięciem krzyżowym (47) i zdjąć osłonę tylną Po zakończeniu prac Osłony obudowy ponownie prawidłowo zainstalować. Założyć pokrywę, włożyć wtyczkę sieciową

33 Kontrola bezpiecznika maszyny Z tyłu maszyny otworzyć klapę (56) lekko naciskając śrubokrętem. Ścisnąć sprężynę i wyciągnąć uchwyt bezpiecznika (57). Sprawdzić bezpieczniki, w razie potrzeby wymienić. Zapasowe bezpieczniki, patrz 3.1 Zapasowe bezpieczniki, nr zam (T6,3, IEC 127-2/V) A Regulacja temperatury wywoływacza na regulatorze z rurką kapilarną Zdjąć osłonę przednią. Wtyczkę sieciową włożyć w gniazdo wtykowe ze stykiem ochronnym. Włożyć wtyk kontrolny (58) do celów badania. Nr mat Włączyć przełącznik sieciowy (A). Odczekać fazę rozgrzewania. Zmierzyć temperaturę w kąpieli wywołującej. Śrubę regulacyjną (59) regulatora z rurką kapilarną tak ustawić, aby temperatura w kąpieli wywołującej wynosiła 28 C. Ponownie założyć osłony Kontrola regulatora z rurką kapilarną Jeżeli ustawianie regulatora z rurką kapilarną nie powoduje zmiany temperatury wywoływacza, sprawdzić czy przekaźnik K1 przełącza. Przy pomocy śrubokrętu zmienić ustawienie śruby regulacyjnej (59) regulatora kapialrnego. (Zmiana zgodnie z ruchem zegara = podwyższenie temperatury) Przekaźnik musi słyszalnie przełączyć. Jeżeli przełączanie nie jest słyszane, wymienić regulator z rurką kapilarną, patrz instrukcja montażu w zestawie do przezbrajania. Zestaw do przezbrajania podgrzewacza przepływowego XR 24 Easy nr mat K
