1 Dane aktualne na dzień: :31 Link do produktu: Kocioł GRANPAL ECO 120 kw Opis produktu Kocioł Granpal ECO 120 kw Kotły Granpal pracują w trybie w pełni zautomatyzowanym, ograniczając konieczność obsługi przez użytkownika do niezbędnego minimum. Standardowo kotły wyposażone są w automatyczną zapalarka, a sterownik kotła poprzez kontrolę pracy pomp pozwala na obsługę dwu obiegów: ogrzewania domu jak i podgrzewania ciepłej wody, sterowanie zaworem mieszającym (czterodorgowym). Moc kotła: 120 kw Zastosowanie: Kotły Granpal ECO doskonale nadają się do ogrzewania: domów jednorodzinnych domów wielorodzinnych warsztatów sklepów szkół innych budynków funkcjonujących całorocznie gdzie potrzebne jest ogrzewanie Rodzaj paliwa: Kotły Granpal Eco przeznaczone są do spalania: peletu drzewnego pelletu ze słomy (agropeletu) zboża pestek owoców łupin orzechów innej drobnej suchej biomasy

2 Zasobnik: Kotły Granpal wyposażone są w zasobnik paliwa, który powinien być regularnie uzupełniany. Zasobnik w zależności od modelu kotła i jego mocy może posiadać pojemność od 240 [L] (ok. 126 kg) do 940 [L] (ok. 564 kg). Na specjalne zamówienia możemy wykonać dodatkowy system podawania paliwa. Palnik: Palnik został zaprojektowany przez nas tak aby możliwie jak najbardziej efektywniej spalać suchą i drobną biomasę (np. pellet (pelet), ziarna zbóż, pestki owoców, łupiny orzechów itp...). Palnik w kotłe Granpal Eco zamontowany jest poziomo, a podawane do spalenia paliwo wypycha pozostały popiół do popielnika. Na specjalne zamówienia możemy wykonać dodatkowy system podawania paliwa. Zalety: Główne zalety kotła Granpal ECO: automatyczna i bezproblemowa praca z możliwością sterowania termostatem pokojowym możliwość kontroli pracy pomp obiegu c.o. jak i c.w.u. kotły ecospalanie peletu, a także innych rodzajów biomasy bardzo prosta obsługa na poziomie użytkownika wysoka sprawność (94%) praktycznie brak substancji szkodliwych w spalinach i popiele uniwersalność przyłączy ekonomiczna eksploatacja estetyczny wygląd niski pobór prądu Wyposażenie dodatkowe: Kocioł Granpal Eco może być dodatkowo wyposażony w: panel pokojowy czujnik pogodowy sonda lambda automatyczny system odpopielania dodatkowy system podawania paliwa

3 Parametry techniczne MOC [kw] 120 Moc min. [kw] 24 Sprawnoś ć [%] 94 Zakres temp. [0C] Waga [kg] 1280 Pojemnoś ć zasobnik a paliwa [l], [kg] 940, 564 Czopuch komina [mm] 160 Zasilanie [V] 230 Moc went ylatora [W] 2x83 Moc nap. podaj. [W] 360 Moc zapalarki [W] 900 Moc moto reduktora [W] 360 Zakres hałasu [db] 68

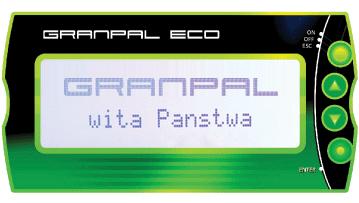

4 Wyjście zasilania [cal] 1,5 Wejście powrót [cal] 1,5 H H H L L L L L5 300 L6 600 B1 935 B Pojem. wodna kotła L 344 Zasobnik odpopiel. L 55 Automatyka Sterownik kotła Granpal Eco jest nowoczesnym układem mikroprocesorowym, który steruje nie tylko kotłem, ale również systemem centralnego ogrzewania w trybie pogodowym oraz ciepłej wody użytkowej. Urządzenie steruje ilością podawanego

5 paliwa poprzez cykliczna pracę silnika podajnika oraz ilością powietrza dostarczanego do procesu spalania. Dzięki zastosowaniu przekaźników półprzewodnikowych moc dmuchawy regulowania jest płynnie oraz zwiększono zwiększono wielokrotnie niezawodność układu sterującego silnikiem podajnika. Wybrane funkcje sterownika kotła Granpal Eco: Automatyczne rozpalania paliwa - sterownik kotła Granpal Eco umożliwia automatyczne rozpalania paliwa. Pomiar temperatury spalin - sterownik umożliwia odczyt temperatury spalin, co jest niezbędne przy pracy kotła z automatycznym rozpalaniem. Znajomość wartości temperatury spalin jest również bardzo pomocna przy kontroli oraz regulacji kotła. Sterowanie pogodowe zapewnia najwyższy komfort cieplny gdyż temperatura czynnika grzewczego regulowana jest w funkcji temperatury zewnętrznej. Regulacja odbywa się poprzez siłownik zaworu mieszającego. Zastosowanie czujnika temperatury czynnika grzewczego powracającego z instalacji do kotła oraz regulacja tej temperatury zmniejsza kondensację pary wodnej w kotle i zwiększa jego żywotność. Dzięki zaawansowanemu algorytmowi działania oraz możliwości regulacji wielu parametrów układ może w sposób bardzo elastyczny dostosować się do potrzeb systemu grzewczego. Sterownik został wyposażony w funkcję testowania wyjść. Funkcja dostępna jest w trybie serwisowym i umożliwia sprawdzenie poprawności połączeń elektrycznych i sprawności urządzeń wykonawczych (pompy, dmuchawa, podajnik, siłownik zaworu mieszającego) przed uruchomieniem kotla. Funkcja przywrócenia nastaw fabrycznych umożliwia łatwy powrót do ustaleń producenta. Wyświetlacz alfanumeryczny ułatwia komunikację urządzenia z użytkownikiem, a obsługa jest bardzo prosta. Menu w różnych językach: polski, angielski, niemiecki, litewski, rosyjski, francuskim. Sterownik może być wyposażony w moduł sondy lambda. Eksploatacja Do zadań użytkownika w czasie użytkowania kotła należy: uzupełnianie paliwa i niedopuszczanie całkowitego wypróżnienia zasobnika, kontrolę ilości popiołu w popielniku i usuwanie w miarę zapełnienia, czyszczenie płomieniówek,

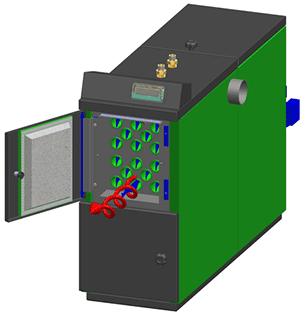

6 kontrola i czyszczenie w miarę zaistnienia konieczności palnika, kontrola uszczelnień sznurowych drzwiczek, kontrola wzrokowa ceramiki kotła, kontrola stanu tulei prowadzącej ślimaka. Uzupełnianie paliwa Uzupełnienia paliwa należy dokonać po otwarciu klapy zasobnika. Czynność ta nie wymaga zatrzymania kotła. Opcjonalnie istnieje możliwość wyposażenia kotła w automatyczny system uzupełniania paliwa z silosu. Czyszczenie płomieniówek: wyłączyć sterownik kotła włącznikiem zasilania otworzyć drzwi wymiennika i komory palnika chwycić kombinerkami spiralę zawirowującą i obrócić dwukrotnie w celu usunięcia osadu z płomieniówek wysuń spiralę i wyczyść ją szczotka stalową i wsuń na miejsce po oczyszczeniu wszystkich płomieniówek wymiennika wyczyść komorę czopucha po zdemontowaniu pokrywy znajdującej się pod panelem bocznym usuń osad z osłony ceramicznej palnika w trakcie czyszczenia ocenić stan uszczelnień drzwi Opróżnienie popielnika z popiołu: wyłączyć sterownik kotła przyciskiem zasilania otworzyć drzwi komory palnika wsunąć uchwyt w otwory w zasobniku popielnika trzymając oburącz wysunąć popielnik na zewnątrz i wysypać popiół do metalowego pojemnika wsunąć pojemnik na miejsce usunąć uchwyt zamknąć szczelnie drzwi uruchomić sterownik przyciskiem zasilania,kocioł przejdzie do pracy w stanie jak przed wyłączeniem zasilania. W razie jednak gdy przerwa w pracy była zbyt długa należy rozpocząć procedurę rozpalania.

7 Opcjonalnie istnieje możliwość instalacji automatycznego odpopielania. UWAGA! Ślimak na całej długości musi być zakryty przez paliwo co jest bardzo ważne aby zapobiec przedostaniu się ognia z paleniska do komory paliwa! W celu ochrony elementów grzejnych zapalarki przed uszkodzeniem w wyniku kontaktu z popiołem palnik należy czyścić przy lekkim podmuchu wentylatora co zapobiegnie dostawaniu się popiołu pod płytę palnika, popiół na zapalarkach powoduje utratę gwarancji na elementy żarowe! Po zakończeniu palenia w kotle lub zaniku napięcia w sieci energetycznej należy bezwzględnie wygasić kocioł ręcznie wygarniając żar do popielnika! Uszkodzenie wymiennika kotła w wyniku zużycia się tulei prowadzącej ślimaka powoduje utratę gwarancji! Montaż Informacje ogólne na temat montażu kotłów Granpal Kocioł powinien być zamontowany w specjalnie do tego przeznaczonym i wydzielonym pomieszczeniu spełniającym warunki określone w PN87/B oraz spełniające Warunki techniczne budynków z Prawie budowlanym. Wymiary kotłowni powinny spełniać wymagania przepisów PPOŻ oraz zezwalać na użytkowanie zgodne z przepisami BHP minimalna wysokość pomieszczenia kotłowni powinna wynosić 2,5m odległość między ścianą a bokiem kotła 20 do 50cm

8 odległość od tylnej ściany kotła 0,7m odległość od przedniej ściany min. 1m Pomieszczenie kotłowni powinno posiadać wentylację zapewniającą odpowiednią wymianę powietrza celem utrzymania odpowiednich warunków pracy kotła. Instalacja kominowa: Zalecane jest stosowanie wkładów kominowych kwasoodpornych z odprowadzeniem kondensatu do instalacji ściekowej. Średnica przewodu kominowego powinna być równa lub większa do średnicy czopucha kotła. Instalacja hudrauliczna: Instalacja hydrauliczna powinna być wykonana z zasadami sztuki budowlanej i zgodnie z polskimi normami oraz zachowaniem założeń projektowych budynku. Ponadto powinna być wyposażona w pompę obiegową by zapewnić różnicę temperatury pomiędzy zasilaniem a powrotem nie większą niż 15 st.c. Wymagania dotyczące wody kotłowej Woda użyta do napełnienia kotła i instalacji grzewczej powinna spełniać wymagania PN-93/C i mieścić się w parametrach: wartość ph > 8,5 twardość całkowita zawartość wolnego tlenu zawartość chlorków W przypadku stosowania wody o gorszych parametrach żywotność kotła zmniejszy się a producent może unieważnić gwarancję. Instalacja elektryczna kotłowni: instalacja powinna posiadać stopień ochrony IP43 zabezpieczenie główne max. 16A w pobliżu kotła należy zapewnić gniazdko 230V/10A z uziemieniem instalacja powinna być wykonana przez osobę wykwalifikowaną oświetlenie kotłowni powinno posiadać osobny obwód

9 Powered by TCPDF ( Rozruch kotła Przed pierwszym uruchomieniem należy sprawdzić: poprawność wykonania instalacji elektrycznej poprawność i szczelność montażu instalacji hydraulicznej napełnienie i odpowietrzenie instalacji hydraulicznej zgodność z instrukcją zamontowania wszelkich elementów kotła szczelność podłączy kominowych Uruchomienie: zasypać zasobnik paliwem i zamknąć szczelnie włączyć sterownik przyciskiem? aby przetransportować paliwo do komory spalania należy ręcznie uruchomić podajnik. W tym celu należy w menu USTAWIENIA ZAAWANSOWANE wybrać podmenu praca ręczna podajnika i przyciskiem + ustawić tak. Przyciskiem - wyłączyć podajnik. Wrócić do ekranu głównego uruchomić urządzenie. proces rozpalania przebiega automatycznie i może trwać to w zależności od ustawień do 30 minut. UWAGA! W razie wystąpienia jakichkolwiek nieprawidłowości bądź wad montażu, zabrania się podejmowania próby uruchomienia kotła!
