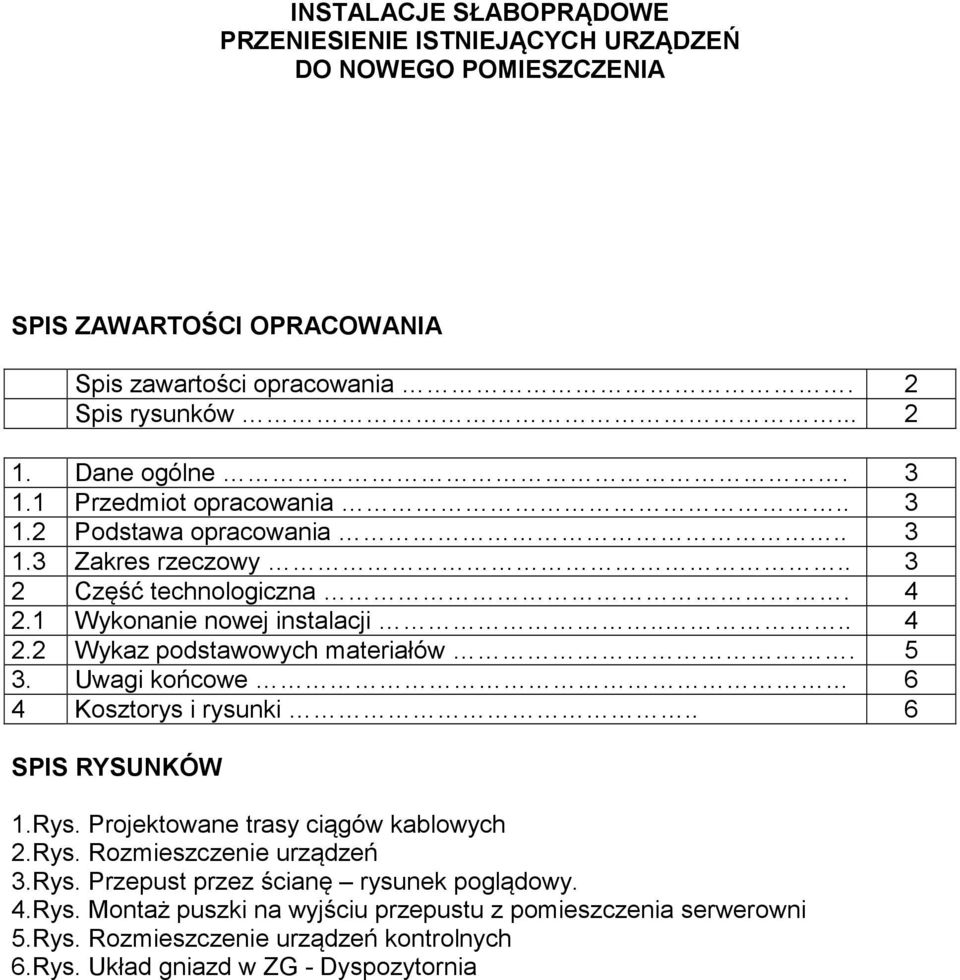

1 INSTALACJE SŁABOPRĄDOWE PRZENIESIENIE ISTNIEJĄCYCH URZĄDZEŃ DO NOWEGO POMIESZCZENIA SPIS ZAWARTOŚCI OPRACOWANIA Spis zawartości opracowania. 2 Spis rysunków Dane ogólne Przedmiot opracowania Podstawa opracowania Zakres rzeczowy Część technologiczna Wykonanie nowej instalacji Wykaz podstawowych materiałów Uwagi końcowe 6 4 Kosztorys i rysunki.. 6 SPIS RYSUNKÓW 1.Rys. Projektowane trasy ciągów kablowych 2.Rys. Rozmieszczenie urządzeń 3.Rys. Przepust przez ścianę rysunek poglądowy. 4.Rys. Montaż puszki na wyjściu przepustu z pomieszczenia serwerowni 5.Rys. Rozmieszczenie urządzeń kontrolnych 6.Rys. Układ gniazd w ZG - Dyspozytornia

5 3. Uwagi końcowe 6 4 Kosztorys i rysunki.. 6 SPIS RYSUNKÓW 1.Rys. Projektowane trasy ciągów kablowych 2.Rys. Rozmieszczenie urządzeń 3.Rys. Przepust przez ścianę rysunek poglądowy.

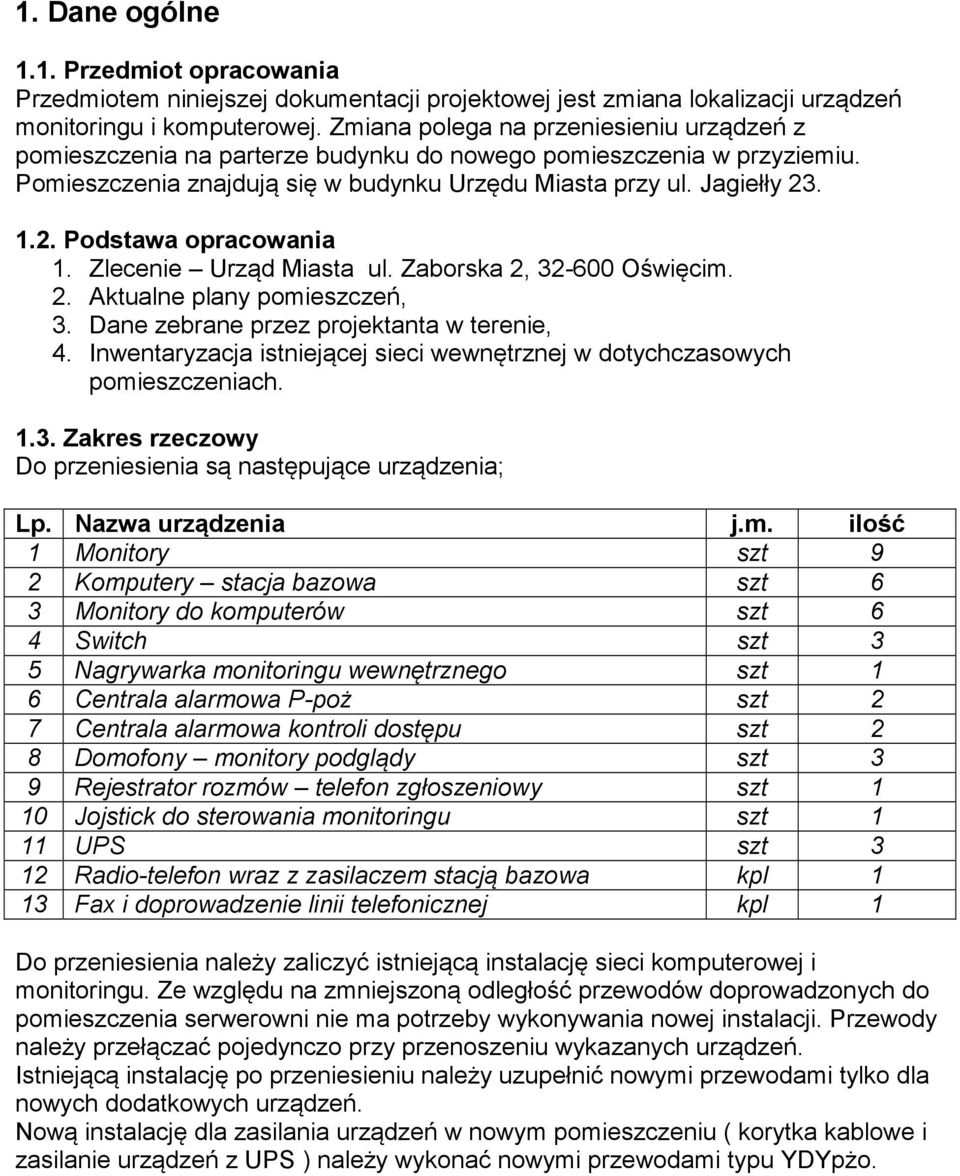

2 1. Dane ogólne 1.1. Przedmiot opracowania Przedmiotem niniejszej dokumentacji projektowej jest zmiana lokalizacji urządzeń monitoringu i komputerowej. Zmiana polega na przeniesieniu urządzeń z pomieszczenia na parterze budynku do nowego pomieszczenia w przyziemiu. Pomieszczenia znajdują się w budynku Urzędu Miasta przy ul. Jagiełły Podstawa opracowania 1. Zlecenie Urząd Miasta ul. Zaborska 2, Oświęcim. 2. Aktualne plany pomieszczeń, 3. Dane zebrane przez projektanta w terenie, 4. Inwentaryzacja istniejącej sieci wewnętrznej w dotychczasowych pomieszczeniach Zakres rzeczowy Do przeniesienia są następujące urządzenia; Lp. Nazwa urządzenia j.m. ilość 1 Monitory szt 9 2 Komputery stacja bazowa szt 6 3 Monitory do komputerów szt 6 4 Switch szt 3 5 Nagrywarka monitoringu wewnętrznego szt 1 6 Centrala alarmowa P-poż szt 2 7 Centrala alarmowa kontroli dostępu szt 2 8 Domofony monitory podglądy szt 3 9 Rejestrator rozmów telefon zgłoszeniowy szt 1 10 Jojstick do sterowania monitoringu szt 1 11 UPS szt 3 12 Radio-telefon wraz z zasilaczem stacją bazowa kpl 1 13 Fax i doprowadzenie linii telefonicznej kpl 1 Do przeniesienia należy zaliczyć istniejącą instalację sieci komputerowej i monitoringu. Ze względu na zmniejszoną odległość przewodów doprowadzonych do pomieszczenia serwerowni nie ma potrzeby wykonywania nowej instalacji. Przewody należy przełączać pojedynczo przy przenoszeniu wykazanych urządzeń. Istniejącą instalację po przeniesieniu należy uzupełnić nowymi przewodami tylko dla nowych dodatkowych urządzeń. Nową instalację dla zasilania urządzeń w nowym pomieszczeniu ( korytka kablowe i zasilanie urządzeń z UPS ) należy wykonać nowymi przewodami typu YDYpżo.

. 1.2. Podstawa opracowania 1. Zlecenie Urząd Miasta ul. Zaborska 2, 32-600 Oświęcim. 2. Aktualne plany pomieszczeń, 3. Dane zebrane przez projektanta w terenie, 4.

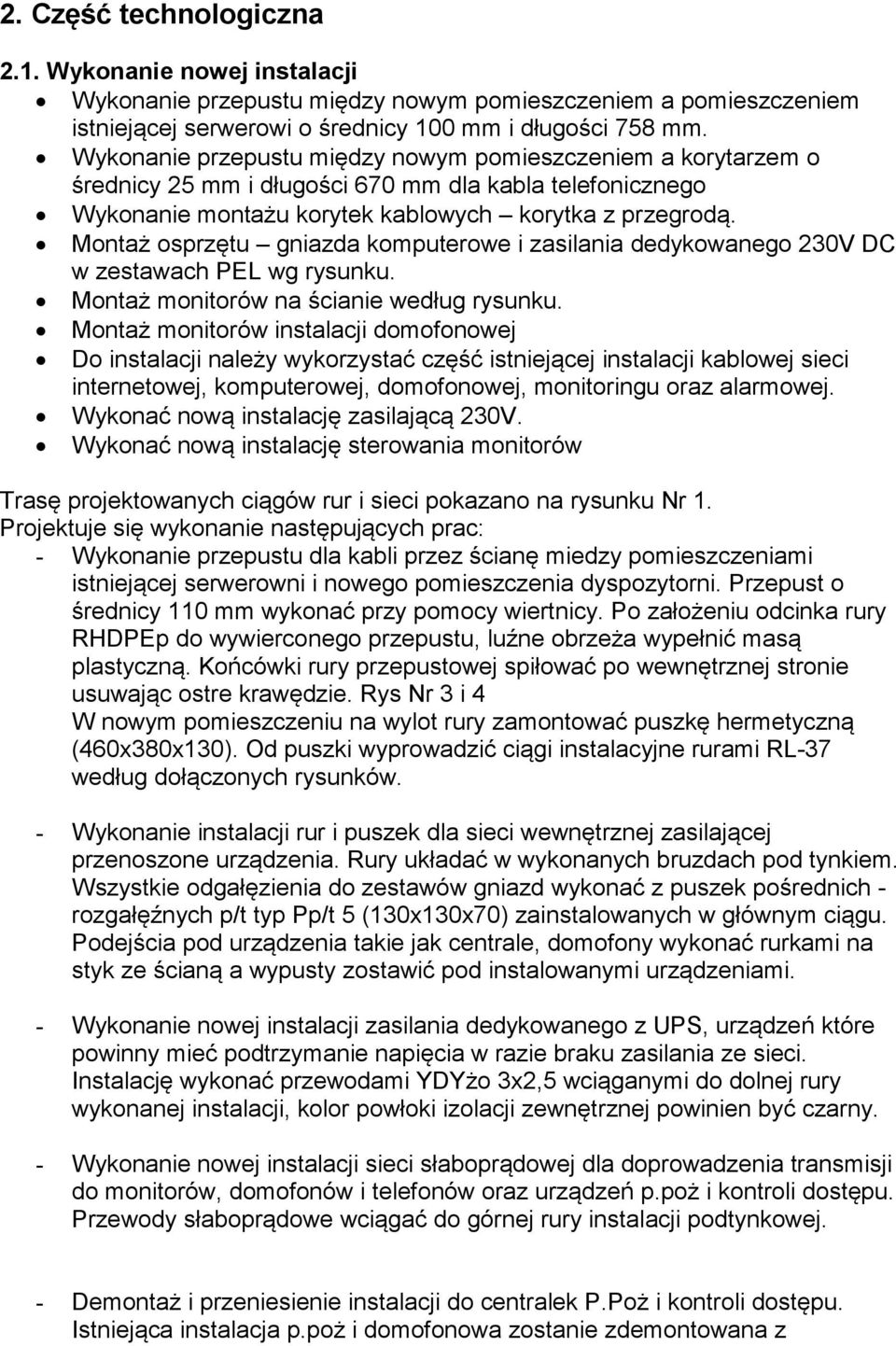

3 2. Część technologiczna 2.1. Wykonanie nowej instalacji Wykonanie przepustu między nowym pomieszczeniem a pomieszczeniem istniejącej serwerowi o średnicy 100 mm i długości 758 mm. Wykonanie przepustu między nowym pomieszczeniem a korytarzem o średnicy 25 mm i długości 670 mm dla kabla telefonicznego Wykonanie montażu korytek kablowych korytka z przegrodą. Montaż osprzętu gniazda komputerowe i zasilania dedykowanego 230V DC w zestawach PEL wg rysunku. Montaż monitorów na ścianie według rysunku. Montaż monitorów instalacji domofonowej Do instalacji należy wykorzystać część istniejącej instalacji kablowej sieci internetowej, komputerowej, domofonowej, monitoringu oraz alarmowej. Wykonać nową instalację zasilającą 230V. Wykonać nową instalację sterowania monitorów Trasę projektowanych ciągów rur i sieci pokazano na rysunku Nr 1. Projektuje się wykonanie następujących prac: - Wykonanie przepustu dla kabli przez ścianę miedzy pomieszczeniami istniejącej serwerowni i nowego pomieszczenia dyspozytorni. Przepust o średnicy 110 mm wykonać przy pomocy wiertnicy. Po założeniu odcinka rury RHDPEp do wywierconego przepustu, luźne obrzeża wypełnić masą plastyczną. Końcówki rury przepustowej spiłować po wewnętrznej stronie usuwając ostre krawędzie. Rys Nr 3 i 4 W nowym pomieszczeniu na wylot rury zamontować puszkę hermetyczną (460x380x130). Od puszki wyprowadzić ciągi instalacyjne rurami RL-37 według dołączonych rysunków. - Wykonanie instalacji rur i puszek dla sieci wewnętrznej zasilającej przenoszone urządzenia. Rury układać w wykonanych bruzdach pod tynkiem. Wszystkie odgałęzienia do zestawów gniazd wykonać z puszek pośrednich - rozgałęźnych p/t typ Pp/t 5 (130x130x70) zainstalowanych w głównym ciągu. Podejścia pod urządzenia takie jak centrale, domofony wykonać rurkami na styk ze ścianą a wypusty zostawić pod instalowanymi urządzeniami. - Wykonanie nowej instalacji zasilania dedykowanego z UPS, urządzeń które powinny mieć podtrzymanie napięcia w razie braku zasilania ze sieci. Instalację wykonać przewodami YDYżo 3x2,5 wciąganymi do dolnej rury wykonanej instalacji, kolor powłoki izolacji zewnętrznej powinien być czarny. - Wykonanie nowej instalacji sieci słaboprądowej dla doprowadzenia transmisji do monitorów, domofonów i telefonów oraz urządzeń p.poż i kontroli dostępu. Przewody słaboprądowe wciągać do górnej rury instalacji podtynkowej. - Demontaż i przeniesienie instalacji do centralek P.Poż i kontroli dostępu. Istniejąca instalacja p.poż i domofonowa zostanie zdemontowana z

Montaż osprzętu gniazda komputerowe i zasilania dedykowanego 230V DC w zestawach PEL wg rysunku. Montaż monitorów na ścianie według rysunku.

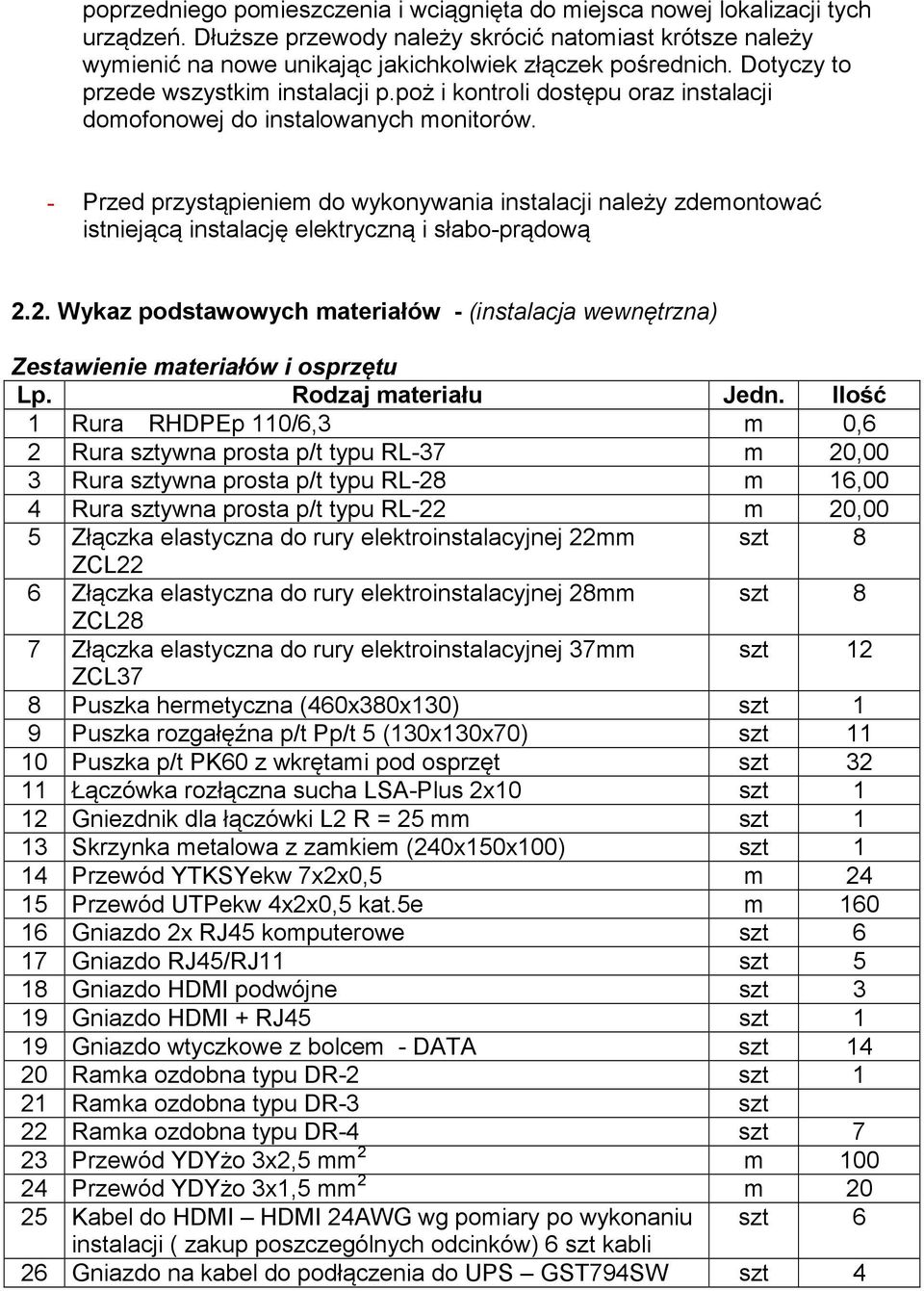

4 poprzedniego pomieszczenia i wciągnięta do miejsca nowej lokalizacji tych urządzeń. Dłuższe przewody należy skrócić natomiast krótsze należy wymienić na nowe unikając jakichkolwiek złączek pośrednich. Dotyczy to przede wszystkim instalacji p.poż i kontroli dostępu oraz instalacji domofonowej do instalowanych monitorów. - Przed przystąpieniem do wykonywania instalacji należy zdemontować istniejącą instalację elektryczną i słabo-prądową 2.2. Wykaz podstawowych materiałów - (instalacja wewnętrzna) Zestawienie materiałów i osprzętu Lp. Rodzaj materiału Jedn. Ilość 1 Rura RHDPEp 110/6,3 m 0,6 2 Rura sztywna prosta p/t typu RL-37 m 20,00 3 Rura sztywna prosta p/t typu RL-28 m 16,00 4 Rura sztywna prosta p/t typu RL-22 m 20,00 5 Złączka elastyczna do rury elektroinstalacyjnej 22mm szt 8 ZCL22 6 Złączka elastyczna do rury elektroinstalacyjnej 28mm szt 8 ZCL28 7 Złączka elastyczna do rury elektroinstalacyjnej 37mm szt 12 ZCL37 8 Puszka hermetyczna (460x380x130) szt 1 9 Puszka rozgałęźna p/t Pp/t 5 (130x130x70) szt Puszka p/t PK60 z wkrętami pod osprzęt szt Łączówka rozłączna sucha LSA-Plus 2x10 szt 1 12 Gniezdnik dla łączówki L2 R = 25 mm szt 1 13 Skrzynka metalowa z zamkiem (240x150x100) szt 1 14 Przewód YTKSYekw 7x2x0,5 m Przewód UTPekw 4x2x0,5 kat.5e m Gniazdo 2x RJ45 komputerowe szt 6 17 Gniazdo RJ45/RJ11 szt 5 18 Gniazdo HDMI podwójne szt 3 19 Gniazdo HDMI + RJ45 szt 1 19 Gniazdo wtyczkowe z bolcem - DATA szt Ramka ozdobna typu DR-2 szt 1 21 Ramka ozdobna typu DR-3 szt 22 Ramka ozdobna typu DR-4 szt 7 23 Przewód YDYżo 3x2,5 mm 2 m Przewód YDYżo 3x1,5 mm 2 m Kabel do HDMI HDMI 24AWG wg pomiary po wykonaniu szt 6 instalacji ( zakup poszczególnych odcinków) 6 szt kabli 26 Gniazdo na kabel do podłączenia do UPS GST794SW szt 4

- Przed przystąpieniem do wykonywania instalacji należy zdemontować istniejącą instalację elektryczną i słabo-prądową 2.

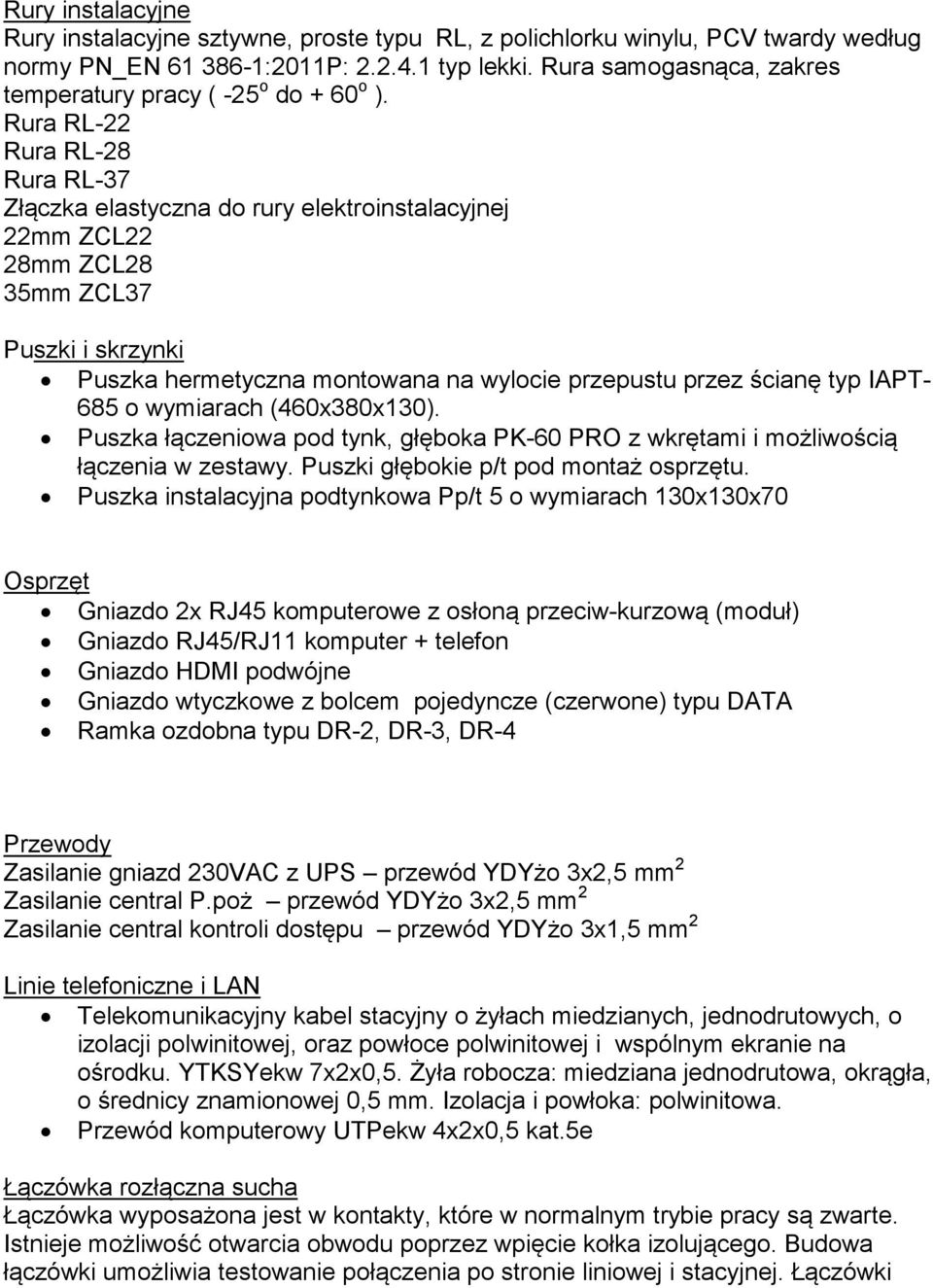

5 Rury instalacyjne Rury instalacyjne sztywne, proste typu RL, z polichlorku winylu, PCV twardy według normy PN_EN :2011P: typ lekki. Rura samogasnąca, zakres temperatury pracy ( -25 o do + 60 o ). Rura RL-22 Rura RL-28 Rura RL-37 Złączka elastyczna do rury elektroinstalacyjnej 22mm ZCL22 28mm ZCL28 35mm ZCL37 Puszki i skrzynki Puszka hermetyczna montowana na wylocie przepustu przez ścianę typ IAPT- 685 o wymiarach (460x380x130). Puszka łączeniowa pod tynk, głęboka PK-60 PRO z wkrętami i możliwością łączenia w zestawy. Puszki głębokie p/t pod montaż osprzętu. Puszka instalacyjna podtynkowa Pp/t 5 o wymiarach 130x130x70 Osprzęt Gniazdo 2x RJ45 komputerowe z osłoną przeciw-kurzową (moduł) Gniazdo RJ45/RJ11 komputer + telefon Gniazdo HDMI podwójne Gniazdo wtyczkowe z bolcem pojedyncze (czerwone) typu DATA Ramka ozdobna typu DR-2, DR-3, DR-4 Przewody Zasilanie gniazd 230VAC z UPS przewód YDYżo 3x2,5 mm 2 Zasilanie central P.poż przewód YDYżo 3x2,5 mm 2 Zasilanie central kontroli dostępu przewód YDYżo 3x1,5 mm 2 Linie telefoniczne i LAN Telekomunikacyjny kabel stacyjny o żyłach miedzianych, jednodrutowych, o izolacji polwinitowej, oraz powłoce polwinitowej i wspólnym ekranie na ośrodku. YTKSYekw 7x2x0,5. Żyła robocza: miedziana jednodrutowa, okrągła, o średnicy znamionowej 0,5 mm. Izolacja i powłoka: polwinitowa. Przewód komputerowy UTPekw 4x2x0,5 kat.5e Łączówka rozłączna sucha Łączówka wyposażona jest w kontakty, które w normalnym trybie pracy są zwarte. Istnieje możliwość otwarcia obwodu poprzez wpięcie kołka izolującego. Budowa łączówki umożliwia testowanie połączenia po stronie liniowej i stacyjnej. Łączówki

Rura RL-22 Rura RL-28 Rura RL-37 Złączka elastyczna do rury elektroinstalacyjnej 22mm ZCL22 28mm ZCL28 35mm ZCL37 Puszki i skrzynki Puszka hermetyczna montowana na wylocie przepustu przez ścianę typ

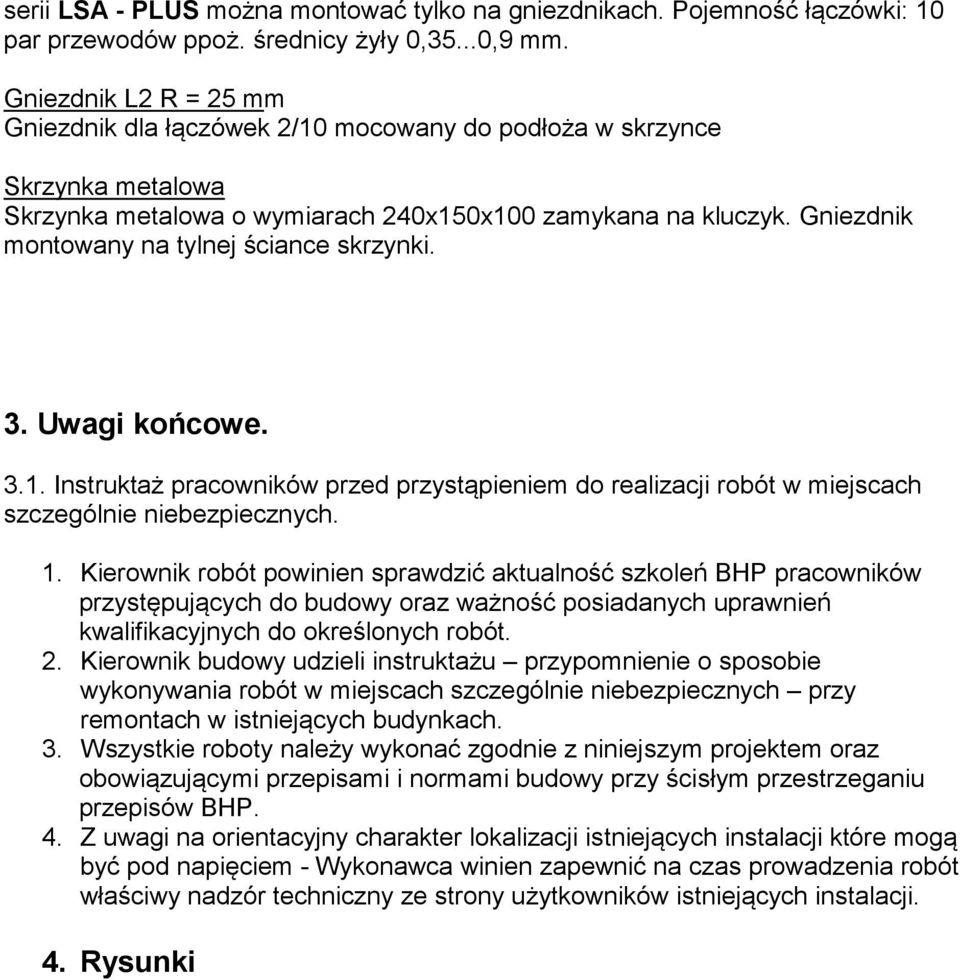

6 serii LSA - PLUS można montować tylko na gniezdnikach. Pojemność łączówki: 10 par przewodów ppoż. średnicy żyły 0,35...0,9 mm. Gniezdnik L2 R = 25 mm Gniezdnik dla łączówek 2/10 mocowany do podłoża w skrzynce Skrzynka metalowa Skrzynka metalowa o wymiarach 240x150x100 zamykana na kluczyk. Gniezdnik montowany na tylnej ściance skrzynki. 3. Uwagi końcowe Instruktaż pracowników przed przystąpieniem do realizacji robót w miejscach szczególnie niebezpiecznych. 1. Kierownik robót powinien sprawdzić aktualność szkoleń BHP pracowników przystępujących do budowy oraz ważność posiadanych uprawnień kwalifikacyjnych do określonych robót. 2. Kierownik budowy udzieli instruktażu przypomnienie o sposobie wykonywania robót w miejscach szczególnie niebezpiecznych przy remontach w istniejących budynkach. 3. Wszystkie roboty należy wykonać zgodnie z niniejszym projektem oraz obowiązującymi przepisami i normami budowy przy ścisłym przestrzeganiu przepisów BHP. 4. Z uwagi na orientacyjny charakter lokalizacji istniejących instalacji które mogą być pod napięciem - Wykonawca winien zapewnić na czas prowadzenia robót właściwy nadzór techniczny ze strony użytkowników istniejących instalacji. 4. Rysunki

Gniezdnik montowany na tylnej ściance skrzynki. 3. Uwagi końcowe. 3.1. Instruktaż pracowników przed przystąpieniem do realizacji robót w miejscach szczególnie niebezpiecznych. 1.
