warstwa Netlon ATS 400: grunt z elementami siatki Netlon o grubości d (patrz tabela)

Transkrypt

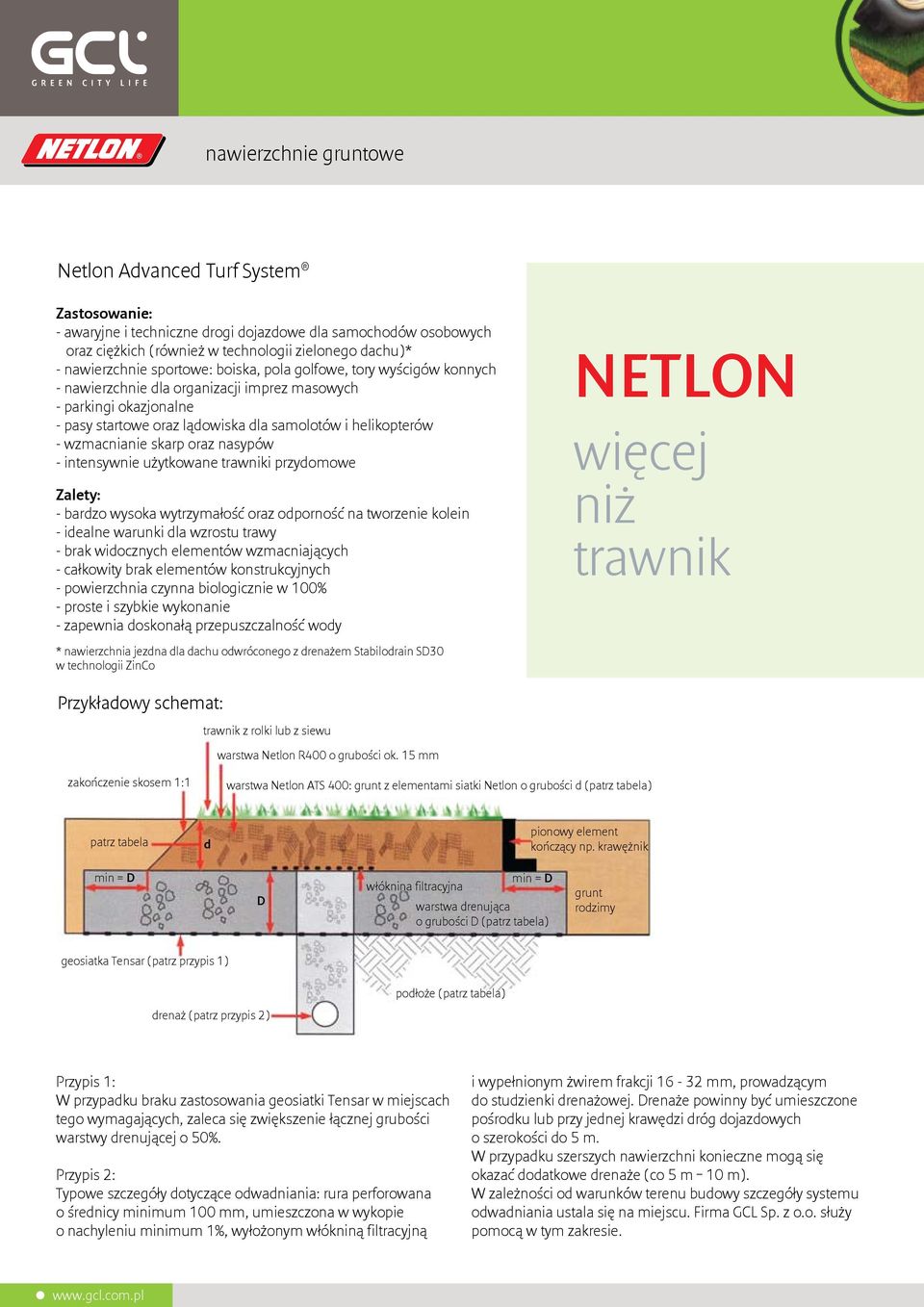

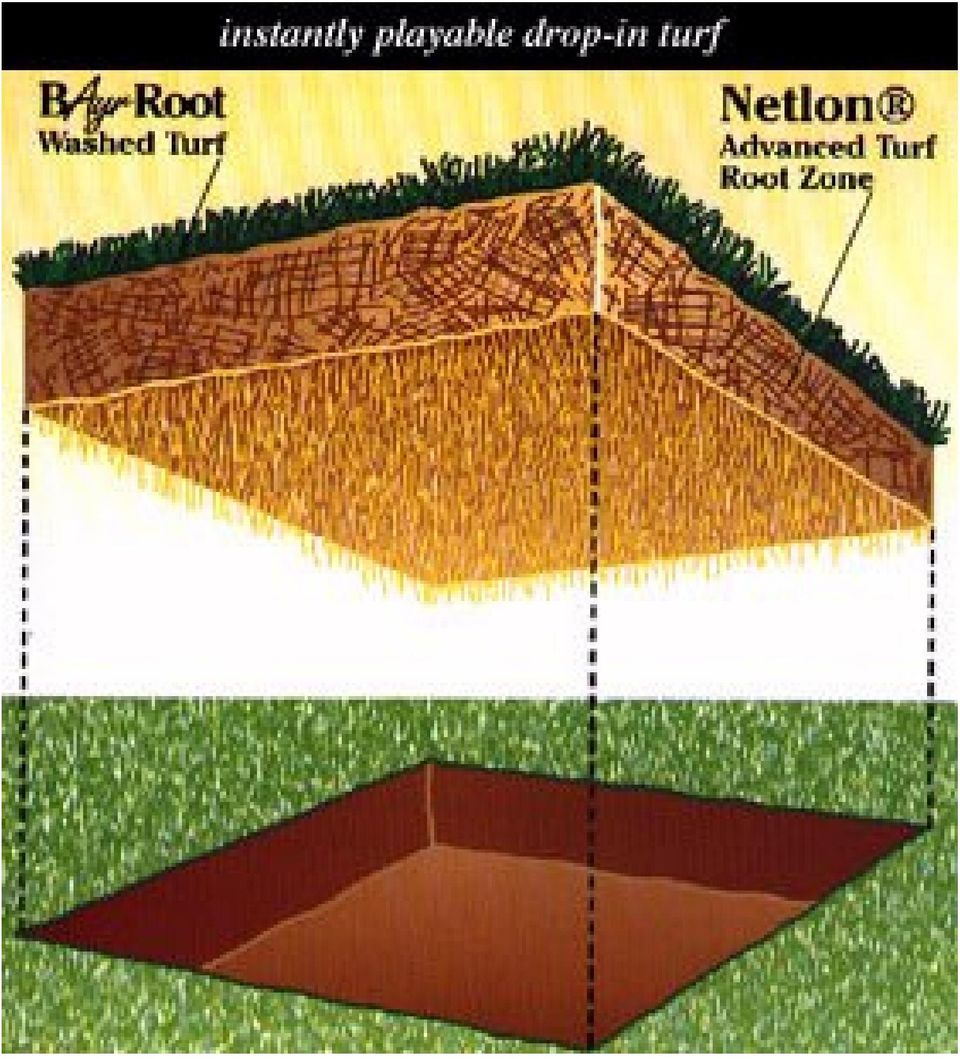

1 nawierzchnie gruntowe Netlon Advanced Turf System Zastosowanie: - awaryjne i techniczne drogi dojazdowe dla samochodów osobowych oraz ciężkich (również w technologii zielonego dachu)* - nawierzchnie sportowe: boiska, pola golfowe, tory wyścigów konnych - nawierzchnie dla organizacji imprez masowych - parkingi okazjonalne - pasy startowe oraz lądowiska dla samolotów i helikopterów - wzmacnianie skarp oraz nasypów - intensywnie użytkowane trawniki przydomowe Zalety: - bardzo wysoka wytrzymałość oraz odporność na tworzenie kolein - idealne warunki dla wzrostu trawy - brak widocznych elementów wzmacniających - całkowity brak elementów konstrukcyjnych - powierzchnia czynna biologicznie w 100% - proste i szybkie wykonanie - zapewnia doskonałą przepuszczalność wody * nawierzchnia jezdna dla dachu odwróconego z drenażem Stabilodrain SD30 w technologii ZinCo NETLON więcej niż trawnik Przykładowy schemat: trawnik z rolki lub z siewu warstwa Netlon R400 o grubości ok. 15 mm zakończenie skosem 1:1 warstwa Netlon ATS 400: grunt z elementami siatki Netlon o grubości d (patrz tabela) patrz tabela d pionowy element kończący np. krawężnik min = D D min = D włóknina filtracyjna warstwa drenująca o grubości D (patrz tabela) grunt rodzimy geosiatka Tensar (patrz przypis 1) drenaż (patrz przypis 2) podłoże (patrz tabela) Przypis 1: W przypadku braku zastosowania geosiatki Tensar w miejscach tego wymagających, zaleca się zwiększenie łącznej grubości warstwy o 50%. Przypis 2: Typowe szczegóły dotyczące odwadniania: rura perforowana o średnicy minimum 100 mm, umieszczona w wykopie o nachyleniu minimum 1%, wyłożonym włókniną filtracyjną i wypełnionym żwirem frakcji mm, prowadzącym do studzienki drenażowej. Drenaże powinny być umieszczone pośrodku lub przy jednej krawędzi dróg dojazdowych o szerokości do 5 m. W przypadku szerszych nawierzchni konieczne mogą się okazać dodatkowe drenaże (co 5 m 10 m). W zależności od warunków terenu budowy szczegóły systemu odwadniania ustala się na miejscu. Firma GCL Sp. z o.o. służy pomocą w tym zakresie.

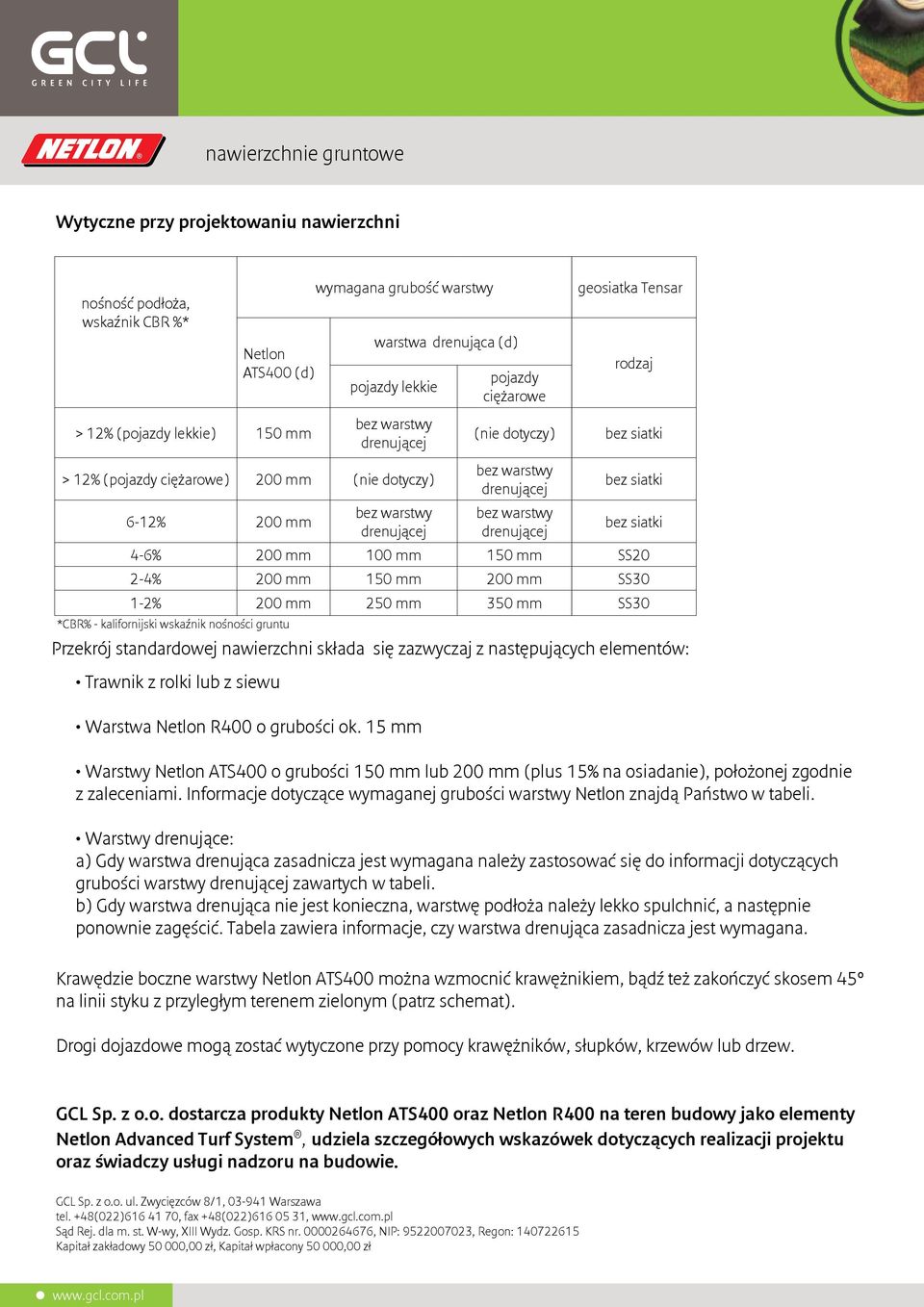

2 nawierzchnie gruntowe Wytyczne przy projektowaniu nawierzchni nośność podłoża, wskaźnik CBR %* Netlon ATS400 (d) > 12% (pojazdy lekkie) 150 mm wymagana grubość warstwy warstwa podbudowy drenująca (d) (d) pojazdy lekkie > 12% (pojazdy ciężarowe) 200 mm (nie dotyczy) 6-12% 200 mm pojazdy ciężarowe (nie dotyczy) geosiatka Tensar rodzaj 4-6% 200 mm 100 mm 150 mm SS20 2-4% 200 mm 150 mm 200 mm SS30 1-2% 200 mm 250 mm 350 mm SS30 *CBR% - kalifornijski wskaźnik nośności gruntu Przekrój standardowej nawierzchni składa się zazwyczaj z następujących elementów: Trawnik z rolki lub z siewu Warstwa Netlon R400 o grubości ok. 15 mm Warstwy Netlon ATS400 o grubości 150 mm lub 200 mm (plus 15% na osiadanie), położonej zgodnie z zaleceniami. Informacje dotyczące wymaganej grubości warstwy Netlon znajdą Państwo w tabeli. Warstwy drenujące: a) Gdy warstwa drenująca zasadnicza jest wymagana należy zastosować się do informacji dotyczących grubości warstwy zawartych w tabeli. b) Gdy warstwa drenująca nie jest konieczna, warstwę podłoża należy lekko spulchnić, a następnie ponownie zagęścić. Tabela zawiera informacje, czy warstwa drenująca zasadnicza jest wymagana. Krawędzie boczne warstwy Netlon ATS400 można wzmocnić krawężnikiem, bądź też zakończyć skosem 45 na linii styku z przyległym terenem zielonym (patrz schemat). Drogi dojazdowe mogą zostać wytyczone przy pomocy krawężników, słupków, krzewów lub drzew. GCL Sp. z o.o. dostarcza produkty Netlon ATS400 oraz Netlon R400 na teren budowy jako elementy Netlon Advanced Turf System, udziela szczegółowych wskazówek dotyczących realizacji projektu oraz świadczy usługi nadzoru na budowie. GCL Sp. z o.o. ul. Zwycięzców 8/1, Warszawa tel. +48(022) , fax +48(022) , Sąd Rej. dla m. st. W-wy, XIII Wydz. Gosp. KRS nr , NIP: , Regon: Kapitał zakładowy ,00 zł, Kapitał wpłacony ,00 zł

3
