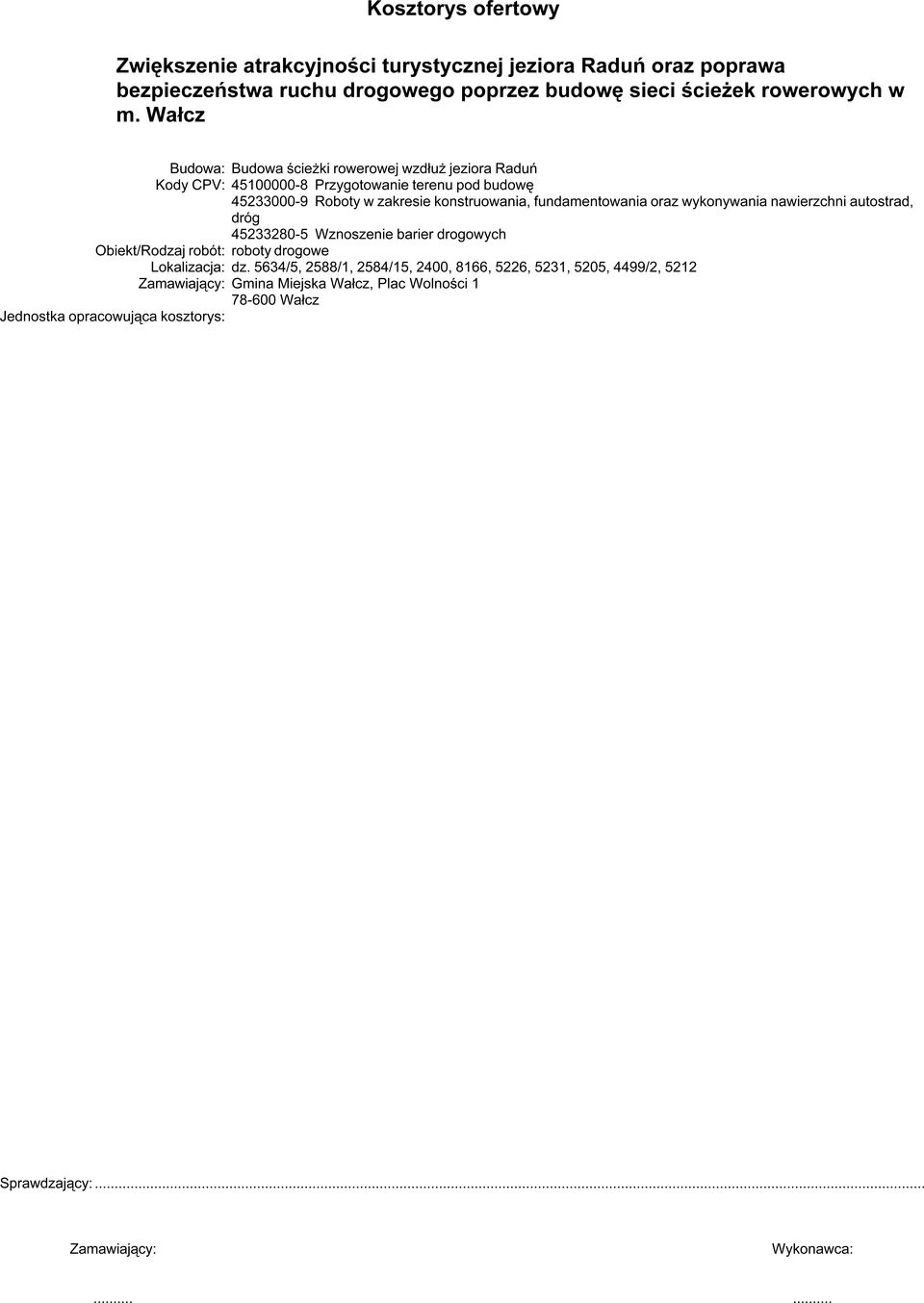

1 Kosztorys ofertowy Raduń oraz poprawa bezpieczeństwa ruchu drogowego poprzez budowę sieci ścieżek rowerowych w m. Wałcz Budowa: Budowa ścieżki rowerowej wzdłuż jeziora Raduń Kody CPV: Przygotowanie terenu pod budowę Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad, Wznoszenie barier drogowych Obiekt/Rodzaj robót: roboty drogowe Lokalizacja: dz. 5634/5, 2588/1, 2584/15, 2400, 8166, 5226, 5231, 5205, 4499/2, 5212 Zamawiający: Gmina Miejska Wałcz, Plac Wolności Wałcz Jednostka opracowująca kosztorys: Sprawdzający:... Zamawiający: Wykonawca:......

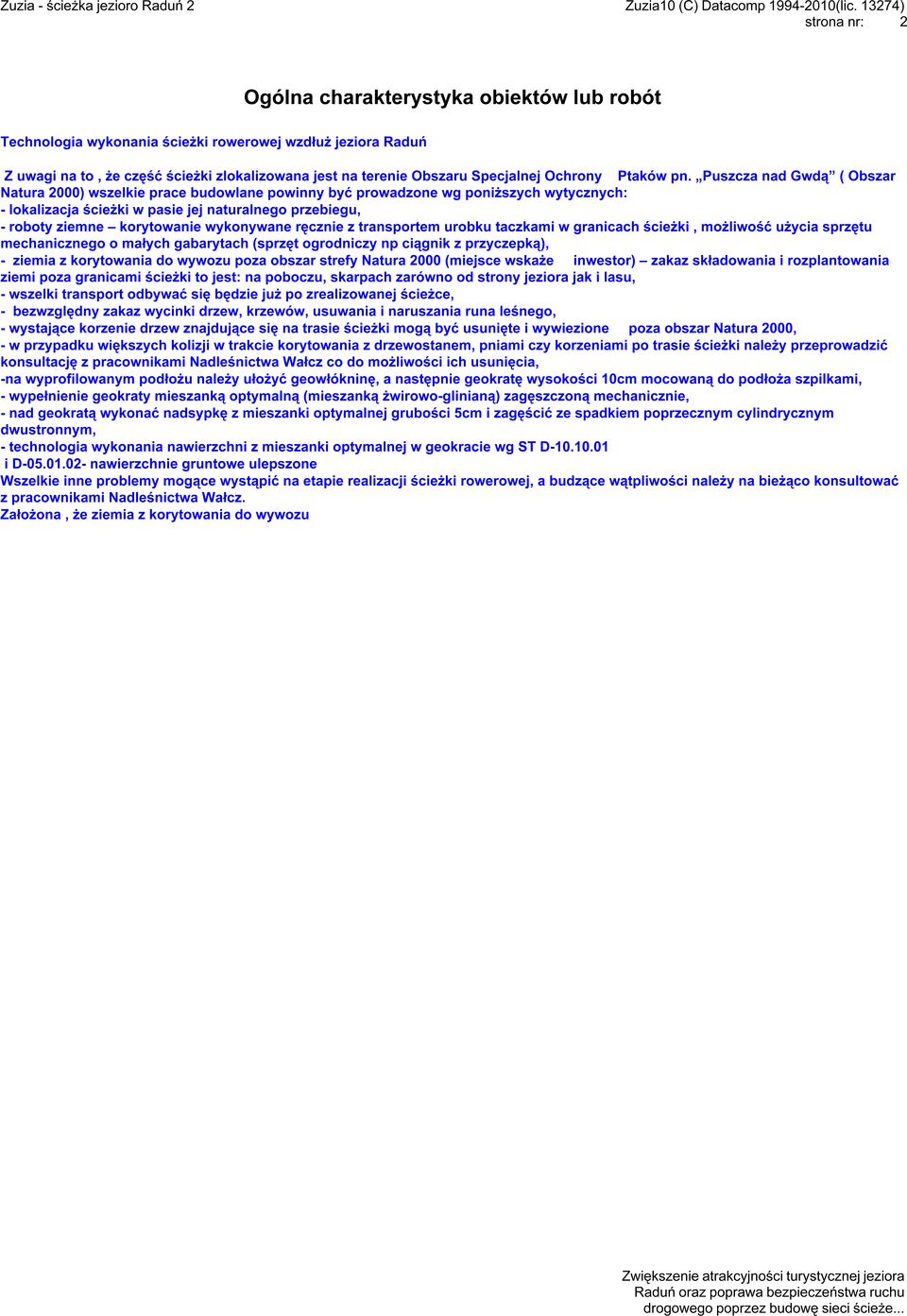

2 strona nr: 2 Ogólna charakterystyka obiektów lub robót Technologia wykonania ścieżki rowerowej wzdłuż jeziora Raduń Z uwagi na to, że część ścieżki zlokalizowana jest na terenie Obszaru Specjalnej Ochrony Ptaków pn. Puszcza nad Gwdą ( Obszar Natura 2000) wszelkie prace budowlane powinny być prowadzone wg poniższych wytycznych: - lokalizacja ścieżki w pasie jej naturalnego przebiegu, - roboty ziemne korytowanie wykonywane ręcznie z transportem urobku taczkami w granicach ścieżki, możliwość użycia sprzętu mechanicznego o małych gabarytach (sprzęt ogrodniczy np ciągnik z przyczepką), - ziemia z korytowania do wywozu poza obszar strefy Natura 2000 (miejsce wskaże inwestor) zakaz składowania i rozplantowania ziemi poza granicami ścieżki to jest: na poboczu, skarpach zarówno od strony jeziora jak i lasu, - wszelki transport odbywać się będzie już po zrealizowanej ścieżce, - bezwzględny zakaz wycinki drzew, krzewów, usuwania i naruszania runa leśnego, - wystające korzenie drzew znajdujące się na trasie ścieżki mogą być usunięte i wywiezione poza obszar Natura 2000, - w przypadku większych kolizji w trakcie korytowania z drzewostanem, pniami czy korzeniami po trasie ścieżki należy przeprowadzić konsultację z pracownikami Nadleśnictwa Wałcz co do możliwości ich usunięcia, -na wyprofilowanym podłożu należy ułożyć geowłókninę, a następnie geokratę wysokości 10cm mocowaną do podłoża szpilkami, - wypełnienie geokraty mieszanką optymalną (mieszanką żwirowo-glinianą) zagęszczoną mechanicznie, - nad geokratą wykonać nadsypkę z mieszanki optymalnej grubości 5cm i zagęścić ze spadkiem poprzecznym cylindrycznym dwustronnym, - technologia wykonania nawierzchni z mieszanki optymalnej w geokracie wg ST D i D nawierzchnie gruntowe ulepszone Wszelkie inne problemy mogące wystąpić na etapie realizacji ścieżki rowerowej, a budzące wątpliwości należy na bieżąco konsultować z pracownikami Nadleśnictwa Wałcz. Założona, że ziemia z korytowania do wywozu

3 strona nr: 3 Przedmiar robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. J.m. Kody CPV: Przygotowanie terenu pod budowę Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad, Wznoszenie barier drogowych drogowego poprzez budowę sieci ścieżek rowerowych w m. Wałcz 1 Kody CPV: Przygotowanie terenu pod budowę Roboty przygotowawcze 1 Nr STWiOR: D KNNR 1/111/1 Roboty pomiarowe przy liniowych robotach ziemnych, trasa w terenie równinnym 4,8 km 2 Kody CPV: Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad, Koryto i podbudowa 2 Nr STWiOR: D KNNR 1/303/1 Wykopy z transportem urobku taczkami, odspojenie gruntu i przewóz na odległość do 10 m, kategoria gruntu I-II 9163,10*0,10 = 916, Ogółem: 916,31 916,31 m3 3 KNNR 1/206/3 (3) Roboty ziemne koparkami podsiębiernymi z transportem urobku sam. samowył. do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,40 m3, grunt kategorii I-III, spycharka 55 kw, samochód 5-10 t 916,31 m3 4 KNNR 1/208/2 (2) Nakłady uzupełniające do tablic za każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód 5-10 t 916,31 4 m3 5 Nr STWiOR: D KNNR 1/311/2 Ręczne formowanie nasypów, ziemia dostarczona samochodami samowyładowczymi, kategoria gruntu III-IV od km 0+915,30 do 0+983,00 na szerokości 4,00m 67,70*4,00*1,0 = 270, Ogółem: 270,8 270,8 m3 6 KNNR 1/303/4 dodatek za każde dalsze rozpoczęte 10 m przewozu taczkami 270,8*0,8 = 216, Ogółem: 216, , m3 7 KNR 911/101/4 (1) Wzmacnianie podłoża gruntowego geosiatkami i geowłókninami, na gruntach o niskiej nośności, sposobem ręcznym, geosiatka od km do km i od do pomosty 118,20 (1026,8-35,35)*2,5 = 2 478, Ogółem: 2 478, ,63 m2 8 Nr STWiOR: D KNNR 6/103/1 Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, wykonywane ręcznie, kategoria gruntu II-IV 9 163,10 m2 3 Kody CPV: Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad, Nawierzchnia 9 KNR 911/102/2 (1) Wzmacnianie podłoża gruntowego geokratami, wysokość układanej geokraty 10 cm, kruszywo( nawierzchnia z mieszanki optymalnej w geokracie) 9 163,10 m2 10 KNNR 6/201/1 Nawierzchnie gruntowe z mieszanek piaszczysto-gliniastych, grunt rodzimy piaszczysty, warstwa po zagęszczeniu 5 cm 9 163,10 m2 11 KNKRB 6/1404/1 (3) Transport materiałów sypkich, przewóz na odl. 1 km, ładunki materiałów sypkich, załadunek mechaniczny, kruszywo 989,61*1,8 = 1 781, Ogółem: 1 781, ,298 t 12 KNKRB 6/1404/7 (2) Transport materiałów sypkich dodatek za przewóz za dalszy 1 km po drogach o nawierzchni utwardzonej 989,61*1,8 = 1 781, Ogółem: 1 781, , t 4 Kody CPV: Wznoszenie barier drogowych Oznakowanie 13 Nr STWiOR: D KNNR 6/702/1 (2) Pionowe znaki drogowe, słupki z rur stalowych, Fi 70 mm 2 szt

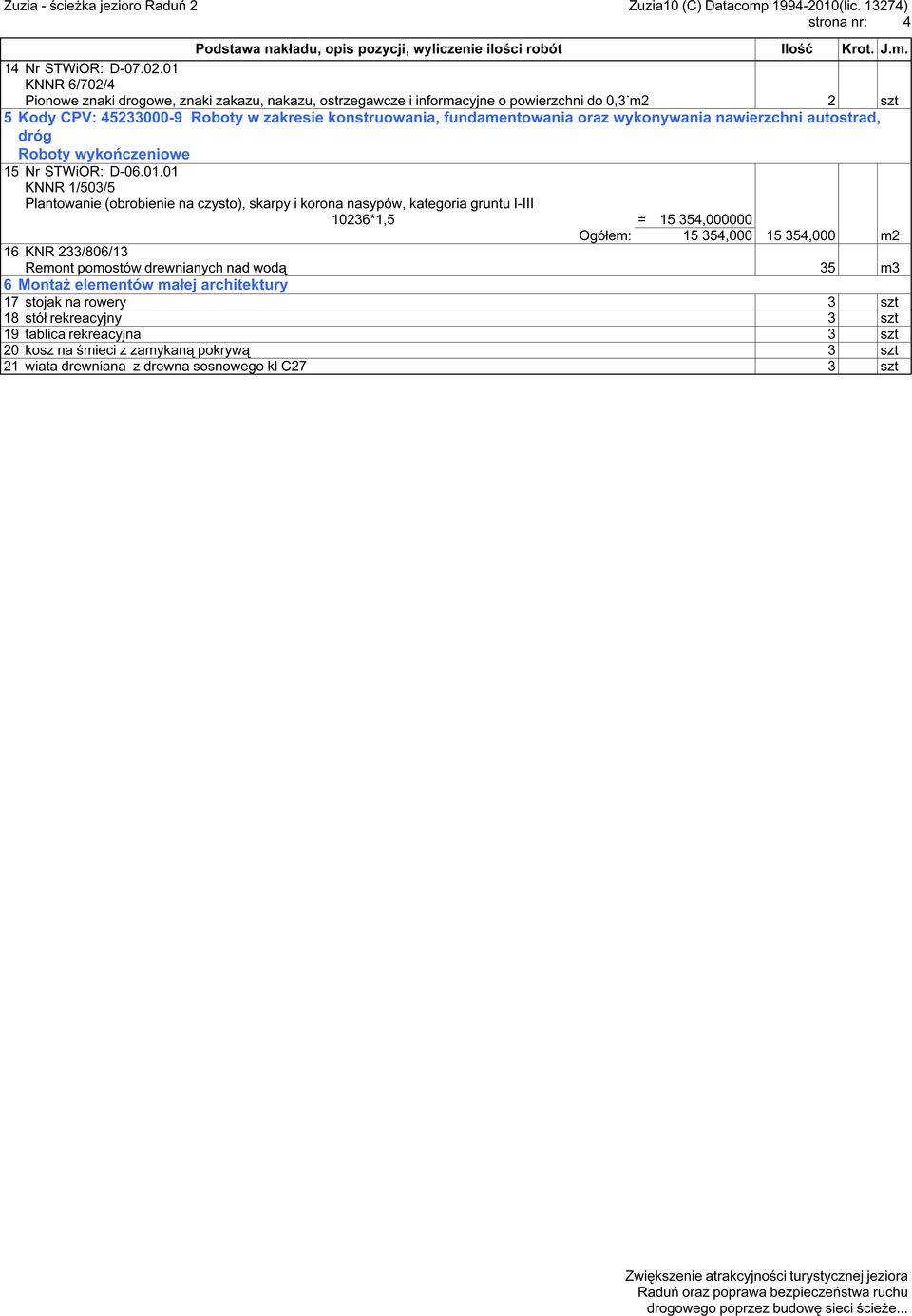

4 strona nr: 4 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. J.m. 14 Nr STWiOR: D KNNR 6/702/4 Pionowe znaki drogowe, znaki zakazu, nakazu, ostrzegawcze i informacyjne o powierzchni do 0,3 m2 2 szt 5 Kody CPV: Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad, Roboty wykończeniowe 15 Nr STWiOR: D KNNR 1/503/5 Plantowanie (obrobienie na czysto), skarpy i korona nasypów, kategoria gruntu I-III 10236*1,5 = , Ogółem: , ,000 m2 16 KNR 233/806/13 Remont pomostów drewnianych nad wodą 35 m3 6 Montaż elementów małej architektury 17 stojak na rowery 3 szt 18 stół rekreacyjny 3 szt 19 tablica rekreacyjna 3 szt 20 kosz na śmieci z zamykaną pokrywą 3 szt 21 wiata drewniana z drewna sosnowego kl C27 3 szt

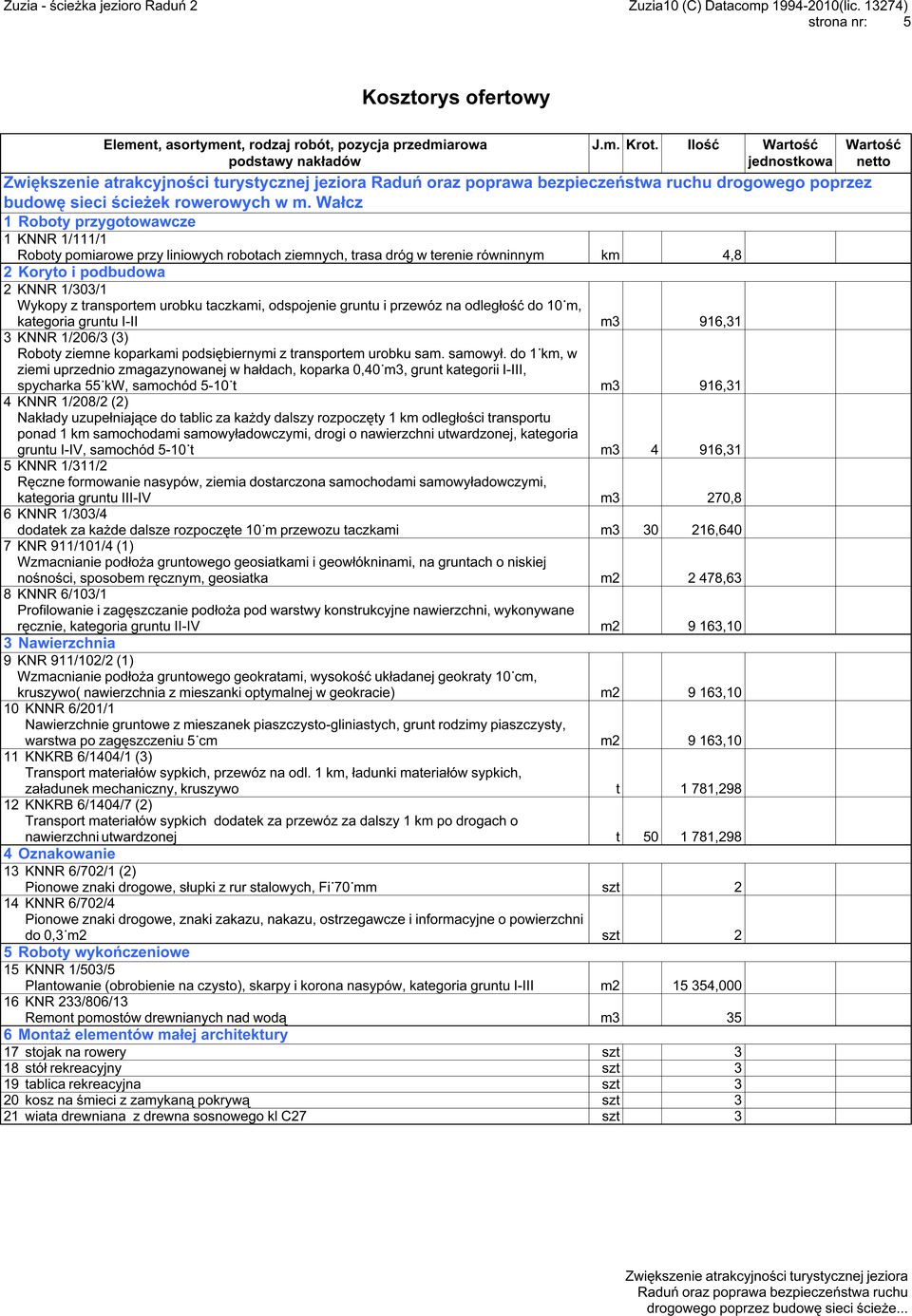

5 strona nr: 5 Kosztorys ofertowy Element, asortyment, rodzaj robót, pozycja przedmiarowa podstawy nakładów J.m. Krot. Ilość Wartość jednostkowa Wartość netto drogowego poprzez budowę sieci ścieżek rowerowych w m. Wałcz 1 Roboty przygotowawcze 1 KNNR 1/111/1 Roboty pomiarowe przy liniowych robotach ziemnych, trasa w terenie równinnym km 4,8 2 Koryto i podbudowa 2 KNNR 1/303/1 Wykopy z transportem urobku taczkami, odspojenie gruntu i przewóz na odległość do 10 m, kategoria gruntu I-II m3 916,31 3 KNNR 1/206/3 (3) Roboty ziemne koparkami podsiębiernymi z transportem urobku sam. samowył. do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,40 m3, grunt kategorii I-III, spycharka 55 kw, samochód 5-10 t m3 916,31 4 KNNR 1/208/2 (2) Nakłady uzupełniające do tablic za każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód 5-10 t m ,31 5 KNNR 1/311/2 Ręczne formowanie nasypów, ziemia dostarczona samochodami samowyładowczymi, kategoria gruntu III-IV m3 270,8 6 KNNR 1/303/4 dodatek za każde dalsze rozpoczęte 10 m przewozu taczkami m ,640 7 KNR 911/101/4 (1) Wzmacnianie podłoża gruntowego geosiatkami i geowłókninami, na gruntach o niskiej nośności, sposobem ręcznym, geosiatka m ,63 8 KNNR 6/103/1 Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, wykonywane ręcznie, kategoria gruntu II-IV m ,10 3 Nawierzchnia 9 KNR 911/102/2 (1) Wzmacnianie podłoża gruntowego geokratami, wysokość układanej geokraty 10 cm, kruszywo( nawierzchnia z mieszanki optymalnej w geokracie) m ,10 10 KNNR 6/201/1 Nawierzchnie gruntowe z mieszanek piaszczysto-gliniastych, grunt rodzimy piaszczysty, warstwa po zagęszczeniu 5 cm m ,10 11 KNKRB 6/1404/1 (3) Transport materiałów sypkich, przewóz na odl. 1 km, ładunki materiałów sypkich, załadunek mechaniczny, kruszywo t 1 781, KNKRB 6/1404/7 (2) Transport materiałów sypkich dodatek za przewóz za dalszy 1 km po drogach o nawierzchni utwardzonej t ,298 4 Oznakowanie 13 KNNR 6/702/1 (2) Pionowe znaki drogowe, słupki z rur stalowych, Fi 70 mm szt 2 14 KNNR 6/702/4 Pionowe znaki drogowe, znaki zakazu, nakazu, ostrzegawcze i informacyjne o powierzchni do 0,3 m2 szt 2 5 Roboty wykończeniowe 15 KNNR 1/503/5 Plantowanie (obrobienie na czysto), skarpy i korona nasypów, kategoria gruntu I-III m , KNR 233/806/13 Remont pomostów drewnianych nad wodą m Montaż elementów małej architektury 17 stojak na rowery szt 3 18 stół rekreacyjny szt 3 19 tablica rekreacyjna szt 3 20 kosz na śmieci z zamykaną pokrywą szt 3 21 wiata drewniana z drewna sosnowego kl C27 szt 3
