Zawory regulacyjne (PN 16) VF 2 Zawór 2-drogowy, kołnierzowy VF 3 Zawór 3-drogowy, kołnierzowy

Wielkość: px
Rozpocząć pokaz od strony:

Download "Zawory regulacyjne (PN 16) VF 2 Zawór 2-drogowy, kołnierzowy VF 3 Zawór 3-drogowy, kołnierzowy"

Transkrypt

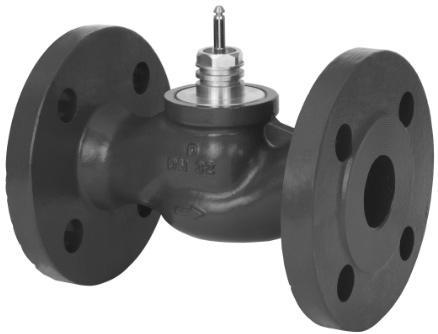

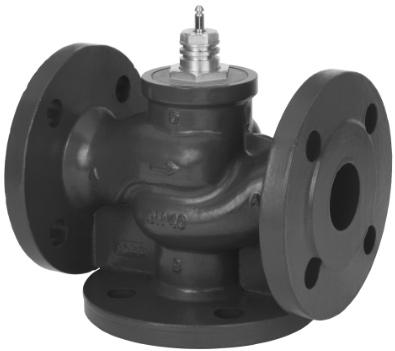

1 Arkusz Informacyjny Zawory regulacyjne (PN 16) VF 2 Zawór 2-drogowy, kołnierzowy VF 3 Zawór 3-drogowy, kołnierzowy Opis VF 2 VF 3 Zawory VF 2 i VF 3 zapewniają wysokiej jakości regulację i oszczędne rozwiązanie dla układów ogrzewania i chłodzenia. Zawory zostały zaprojektowane do współpracy z siłownikami AMV(E) 335, AMV(E) 435 i AMV(E) 438 SU. Dane podstawowe: DN k VS 0, m 3 /h PN 16 Temperatura: - Woda obiegowa/woda z glikolem do 50%: C Króćce kołnierzowe Zgodność z Dyrektywą PED 97/23/EC Zamawianie Przykład: Zawór 2-drogowy; DN 15; k VS 1,6; PN 16; t max 130 C; kołnierzowy - 1 Zawór VF 2 DN 15 Nr kat.: 065Z0273 Zawory 2-drogowe VF 2 k VS t max. DN (m 3 /h) PN ( o C) Nr kat. 0,63 065Z0271 1,0 065Z ,6 065Z0273 2,5 065Z0274 4,0 065Z ,3 065Z Z Z Z Z Z Z0282 Zawory 3-drogowe VF 3 DN k VS t max. PN (m 3 /h) ( o C) Nr kat. 0,63 065Z0251 1,0 065Z ,6 065Z0253 2,5 065Z0254 4,0 065Z ,3 065Z Z Z Z Z Z Z0262 Akcesoria Typ DN 15-50/AMV(E) 15, 25, 35 Adapter DN 65-80/AMV(E) 15, 25, 35 Nr kat. 065Z Z0312 Części zapasowe Typ DN 15 DN 20 DN 25 Dławica 1) DN 32 DN 40/50 DN 65/80 1) Dławica, pierścień dociskowy, instrukcja Nr kat. 065Z Z Z Z Z Z0327 DH-SMT/SI VD.LS.D1.49 Danfoss 06/2009 1

2 Dane techniczne Średnica nominalna DN k VS m 3 /h 0,63 1,0 1,6 2,5 4,0 6, Skok zaworu mm 15 Zakres regulacji 30:1 50:1 100:1 Charakterystyka zaworu Logarytmiczna: końce A-AB; Liniowa: końce B-AB Współczynnik kawitacji, z 0,4 Przeciek wg. normy IEC 534 A - AB 0,05% k VS B - AB 1,0% k VS Ciśnienie nominalne PN 16 Maks. ciśnienie zamknięcia bar 4 2,5 Czynnik Woda obiegowa/woda z glikolem do 50% ph czynnika 7-10 Temperatura czynnika o C Przyłącza Kołnierze PN 16, zgodne z EN Materiały Korpus zaworu Trzpień zaworu Grzybek zaworu Uszczelka Żeliwo szare EN-GJL-250 (GG-25) Stal nierdzewna Mosiądz EPDM Zależność ciśnienia od temperatury obszar roboczy EN-GJL-250 (GG-25), PN 16 Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika (zg. z EN ) 2 VD.LS.D1.49 Danfoss 06/2009 DH-SMT/SI

3 Montaż Połączenia hydrauliczne Zawór należy montować zgodnie z kierunkiem przepływu, według oznaczeń na korpusie zaworu. AB oznacza zawsze wylot zaworu a odpowiednio: A w 2 drogowym, A i B w 3 drogowym wlot do zaworu. Montaż zaworu Przed montażem zaworu należy sprawdzić i oczyścić przewody z wszelkich zanieczyszczeń. Ważne jest, aby rury były ułożone prostopadle do króćców zaworu i nie były narażone na drgania. Zawór z siłownikiem należy montować w pozycji poziomej lub pionowej z siłownikiem do góry. Nie wolno montować zaworu z siłownikiem skierowanym na dół. Wokół zaworu należy zostawić wolną przestrzeń w celu swobodnego dostępu podczas prac serwisowych. Zaworu nie wolno montować w pomieszczeniach, w których może zaistnieć obecność gazów wybuchowych lub panuje temperatura powyżej 50 C albo poniżej 2 C. Zawór nie może być narażony na działanie strumieni pary lub wody ani kapiących cieczy. Zawór mieszający na zasilaniu w układzie zmieszania pompowego Uwaga: Po poluzowaniu pierścienia mocującego siłownik na zaworze można swobodnie obracać siłownik do 360 względem korpusu zaworu. Po obróceniu siłownika do stosownej pozycji pierścień mocujący należy ponownie dokręcić. Przykłady montażu mieszającego zaworu 3-drogowego Zawór może być stosowany jedynie jako zawór mieszający, a nie rozdzielający (z jednym wlotem i dwoma wylotami). W przypadku, gdy wymagana jest funkcja rozdzielająca, należy zamontować zawór na powrocie w sposób pokazany na rysunku po prawej stronie. Zawór mieszający zamontowany na powrocie jako rozdzielacz Złomowanie Przed złomowaniem zawór należy rozłożyć na części i posortować na różne grupy materiałowe. DH-SMT/SI VD.LS.D1.49 Danfoss 06/2009 3

4 Wymiary Przepływ (ciecz o gęstości względnej równej 1) l/s m 3 /h Przepływ (ciecz o gęstości względnej różnej od 1) m 3 /h l/s Spadek ciśnienia na przepływie w kpa (100 kpa = 1 bar = ~ 10 m H 2 O) Gęstość względna Przykłady 1 Dla cieczy o gęstości względnej równej 1 (np. wody) Dane projektowe: Przepływ: 6 m 3 /h Spadek ciśnienia w układzie: 55 kpa Znajdź linię poziomą przedstawiającą przepływ 6 m 3 /h (linia A A). Autorytet zaworu obliczamy według wzoru: p1 Autorytet zaworu, a = p1+ p2 Gdzie: Δp1 = spadek ciśnienia na całkowicie otwartym zaworze Δp2 = spadek ciśnienia na pozostałej części obiegu przy całkowicie otwartym zaworze W idealnej sytuacji spadek ciśnienia na zaworze powinien równać się spadkowi ciśnienia na pozostałej części obiegu (co daje autorytet równy 0,5) jeśli: Δp1 = Δp2 a = Δp1/2*Δp1 = 0,5 W tym przykładzie autorytet zaworu równy 0,5 zostanie uzyskany przy spadku ciśnienia 55 kpa dla danego przepływu (punkt B). Przecięcie się linii A A z pionową linią przechodzącą przez punkt B znajduje się pomiędzy dwiema charakterystykami zaworów o stałych k VS ; oznacza to, że nie można dobrać idealnie zwymiarowanego zaworu. Przecięcie się poziomej linii A A z liniami ukośnymi wyznacza rzeczywisty spadek ciśnienia dla konkretnych zaworów. I tak dla zaworu o k VS = 6,3 m 3 /h spadek ciśnienia wynosi 90,7 kpa (punkt C): Autorytet zaworu wynosi = Dla drugiego, większego zaworu o k VS = 10 m 3 /h spadek ciśnienia wynosi 36 kpa (punkt D): Autorytet zaworu wynosi = 90,7 90,7+55 = 0, =0,395 Z reguły do zastosowań 3-drogowych powinno się wybierać mniejsze zawory (zawór o autorytecie >0,5 poprawia regulację). Jednak takie rozwiązanie powoduje znaczny wzrost ciśnienia całkowitego w instalacji, które należy porównać z innymi parametrami, np. z wysokością podnoszenia pompy zastosowanej w układzie. Idealny autorytet wynosi 0,5. Do projektowania należy przyjmować wartości z przedziału od 0,4 do 0,7. 4 VD.LS.D1.49 Danfoss 06/2009 DH-SMT/SI

5 Dobór (ciąg dalszy) 2 Dla cieczy o gęstości względnej różnej od 1 Dane projektowe: Przepływ: 6 m 3 /h cieczy, gęstość względna 0,9 Spadek ciśnienia w układzie: 10 kpa W tym przykładzie korzystamy, ze współrzędnej po prawej stronie wykresu. Znajdujemy ukośną linię odpowiadającą przepływowi 6 m 3 /h (punkt E). Przecięcie ukośnej linii rozpoczynającej się w punkcie E z linią pionową oznaczającą gęstość względną równą 0,9 wyznacza początek linii F F określającej przepływ przeliczeniowy dla którego będziemy dobierać zawór. Następnie postępujemy tak jak w przykładzie 1. Przecięcie linii F F z linią wyznaczającą spadek ciśnienia 10 kpa znajduje się najbliżej ukośnej k vs o wartości 16 m 3 /h. Przecięcie linii F F z linią k VS o wartości 16 m 3 /h określa spadek ciśnienia na zaworze równy 12,7 kpa (patrz wykres doboru na stronie 4, punkt G). Budowa VF 2 1. Korpus zaworu 2. Wkład zaworu 3. Grzybek zaworu 4. Trzpień zaworu 5. Stałe gniazdo zaworu 6. Ruchome gniazdo zaworu (z redukcją ciśnienia) 7. Komora redukcji ciśnienia DN DN DN DH-SMT/SI VD.LS.D1.49 Danfoss 06/2009 5

6 Budowa (ciąg dalszy) 1. Korpus zaworu 2. Wkład zaworu 3. Grzybek zaworu 4. Trzpień zaworu 5. Stałe gniazdo zaworu 6. Ruchome gniazdo zaworu (z redukcją ciśnienia) VF 3 DN DN 40, 50 DN 65, 80 6 VD.LS.D1.49 Danfoss 06/2009 DH-SMT/SI

7 Wymiary AMV(E) 335, VF 2 AMV(E) 438 SU + VF 2 AMV(E) 335, VF 3 AMV(E) 438 SU + VF 3 Typ VF 2 VF 3 DN L H H1 H2 DC d n Masa mm mm mm mm mm mm mm kg , , , , , , , , , , , , , , , ,73 DH-SMT/SI VD.LS.D1.49 Danfoss 06/2009 7

8 8 VD.LS.D1.49 Produced by Danfoss A/S 06/2009
