1 METALOWE WĘŻE ELASTYCZNE Elastyczny wąż stalowy powstaje poprzez formowanie rurowego przewodu stalowego do formy falistej umożliwiającej dowolne wyginanie w każdym kierunku i na każdym odcinku. Ze względu na elastyczność rozróżniamy węże typu A, B i C w rozmiarach od 6 mm (¼") do 300 mm (12"). Stalowe węże przemysłowe ALFA produkowane są z różnych materiałów przy użyciu nowoczesnych maszyny i urządzenia, dzięki czemu spełniają wymogi rygorystycznych norm jakościowych. MATERIAŁY Falisty rdzeń produkowany jest ze stali austenitycznej klasy AISI 304, 304L, 321, 316L i 316Ti. OPLOT Elastyczny wąż ze stali nierdzewnej pokrywa się z zewnątrz oplotem z drutu ze stali nierdzewnej. Może on być pojedynczy lub podwójny wg wymaganego ciśnienia nominalnego. Oplot ma za zadanie zwiększać wytrzymałość rdzenia, stabilizować oraz chronić przed uszkodzeniami właściwy przewód wewnętrzny. MATERIAŁ OPLOTU Do wykonywania oplotów używa się drutu z jasnej stali nierdzewnej o różnej grubości. Wykorzystuje się tu najczęściej najpopularniejszą stal AISI 304. Elastyczne węże stalowe ALFA standardowo dostępne są w pojedynczym i podwójnym oplocie jednak mogą być dostarczane również bez oplotu dla wymagań niskiego ciśnienia lub podciśnienia. DODATKOWO Istnieje możliwość zamówienia węży o specjalnych wymaganiach np. o zwiększonej grubości ścianki, wielowarstwowe, powlekane powłoką ochronną z PVC czy o 3, 4, 5 oplotach. ZALETY ELASTYCZNYCH WĘŻY METALOWYCH praca w szerokim zakresie temperatur (-270 ºC do 700ºC), eliminacja efektu kompensacji cieplnej jak i uderzeń hydraulicznych, wysoka wytrzymałość, wysoka odporność na korozję, odporność na działanie ognia, bardzo długa żywotność, odporność na wilgoć, wysoka odporność na ścieranie, penetrację i zniszczenie, absorbują lub tłumią drgania i hałas pomp, sprężarek, silników i podobnych urządzeń, umożliwiają proste połączenie rozmijających się osiowo sztywnych przewodów instalacji, łączą ruchome części maszyn i urządzeń, często zastąpienie sztywnej instalacji wężem elastycznym jest rozwiązaniem bardziej ekonomicznym. 1

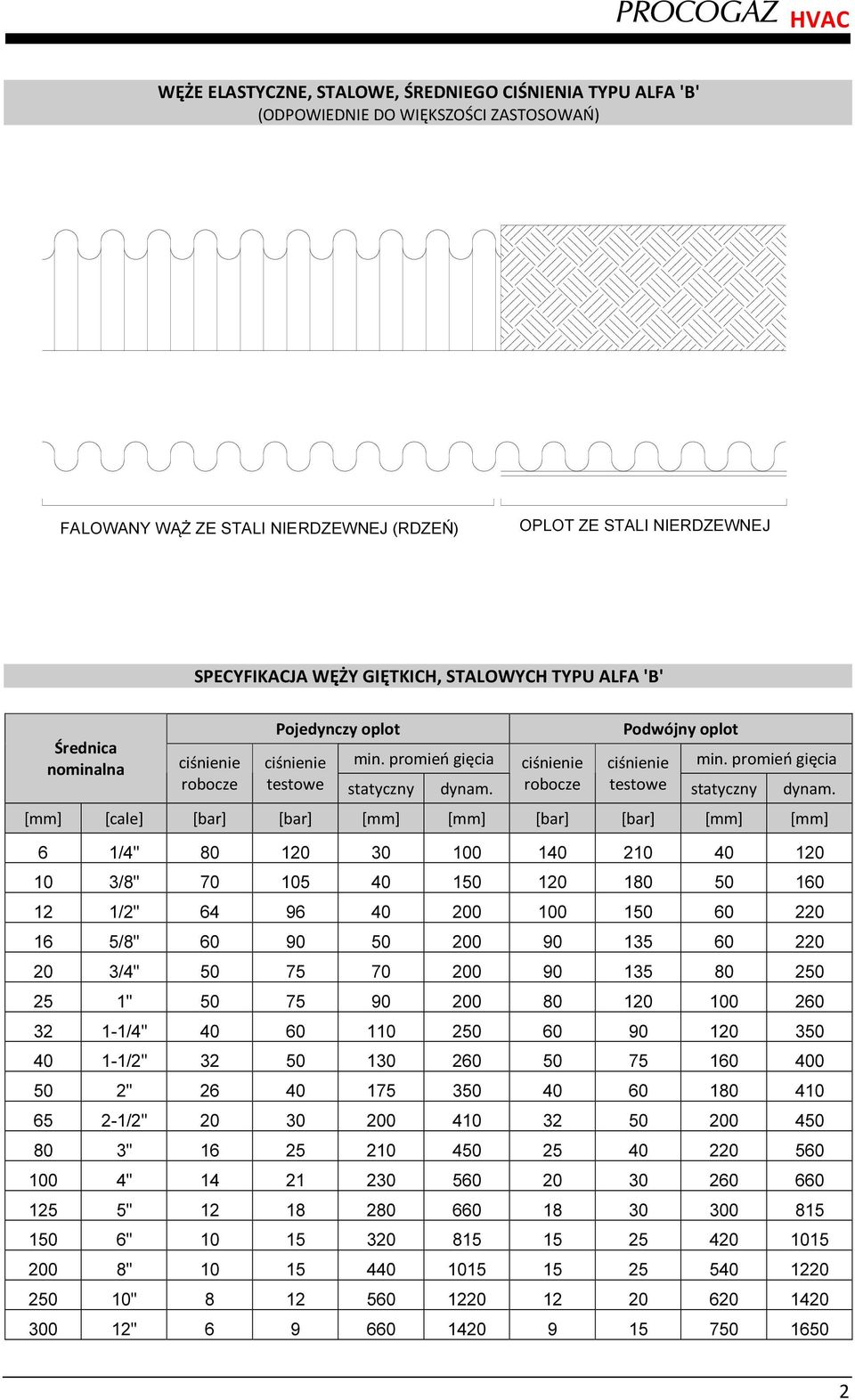

2 WĘŻE ELASTYCZNE, STALOWE, ŚREDNIEGO CIŚNIENIA TYPU ALFA 'B' (ODPOWIEDNIE DO WIĘKSZOŚCI ZASTOSOWAŃ) FALOWANY WĄŻ ZE STALI NIERDZEWNEJ (RDZEŃ) OPLOT ZE STALI NIERDZEWNEJ SPECYFIKACJA WĘŻY GIĘTKICH, STALOWYCH TYPU ALFA 'B' Średnica nominalna ciśnienie robocze Pojedynczy oplot ciśnienie min. promień gięcia testowe statyczny dynam. ciśnienie robocze Podwójny oplot ciśnienie min. promień gięcia testowe statyczny dynam. [mm] [cale] [bar] [bar] [mm] [mm] [bar] [bar] [mm] [mm] 6 1/4" /8" /2" /8" /4" " /4" /2" " /2" " " " " " " "

3 WĘŻE ELASTYCZNE, STALOWE, ŚREDNIEGO CIŚNIENIA TYPU ALFA 'C' (STOSOWANE GDY WYMAGANA JEST WYSOKA ELASTYCZNOŚĆ PRZEWODU) FALOWANY WĄŻ ZE STALI NIERDZEWNEJ (RDZEŃ) OPLOT ZE STALI NIERDZEWNEJ SPECYFIKACJA WĘŻY GIĘTKICH, STALOWYCH TYPU ALFA 'C' Średnica nominalna ciśnienie robocze Pojedynczy oplot ciśnienie min. promień gięcia testowe statyczny dynam. ciśnienie robocze Podwójny oplot ciśnienie min. promień gięcia testowe statyczny dynam. [mm] [cale] [bar] [bar] [mm] [mm] [bar] [bar] [mm] [mm] 6 1/4" /8" /2" /8" /4" " /4" /2" " /2" " " " " " " "

4 STRATY CIŚNIENIA Szacunkowo stratę ciśnienia w wężach falowanych można przyjmować jako 100% większą niż w nowo zespawanym przewodzie z rur stalowych. Rozwiązaniem jest zwiększenie dymensji węża karbowanego o 15% pozwalające na uzyskanie porównywalnego spadku ciśnienia. Ze względu na przekrój węża falowanego, ciśnienie obniża się w związku z tarciem i jest większe niż w przypadku rury gładkiej. Poniższy wykres przedstawia przybliżony spadek ciśnienia dla poszczególnych dymensji przewodów przy założeniu, że cieczą jest woda. Aby skorzystać z wykresu należy wcześniej określić jakie jest wymagane natężenie przepływu cieczy. Następnie od tej wartości linia pionowa poprowadzi nas do możliwej do wykorzystania dymensji wskazując jednocześnie spadek ciśnienia na odcinku jednego metra przewodu - odczyt poziomo na lewo. 4

5 WSPÓŁCZYNNIK KOREKCYJNY ZALEŻNY OD TEMPERATURY STOSOWANIA W momencie gdy wąż znajduje zastosowanie w temperaturze powyżej 20 C, ciśnienie medium w przewodzie należy pomnożyć przez współczynnik korekcyjny. Współczynniki te dla stali nierdzewnej podano w tabeli po prawej: Temperatura C F Współczynnik korekcyjny , , , , , , , , , , , , ,58 KALKULACJA MINIMALNEJ DŁUGOŚCI WĘŻA DLA PRZYŁĄCZA P L L P PRZESUNIĘCIE WYGIĘCIE CHWILOWE (DYNAMICZNE) Minimalna długość całkowita = L flex + 2xP gdzie P - długość zakończenia (łącznika) WYGIĘCIE STATYCZNE Minimalna długość całkowita = L stat + 2xP gdzie P - długość zakończenia (łącznika) DŁUGOŚĆ 'L' [mm] (W ROZWINIĘCIU) DN STAT. PRZESUNIĘCIE 'X' [mm] [mm] ,

6 H P 2R T/2 T/2 T R H P 2R T S - długość całkowita, R - promień łuku, który nie może być mniejszy niż w Tabeli charakterystyki węży P - długość końcówki z tuleją R H - wysokość π - 3,142 PRZESUNIĘCIE W PIONIE S = 1,2 πr + T/2 + 2P H = (S - πr/2) + R PRZESUNIĘCIE W POZIOMIE S = 1,2 πr + T/2 + 2P H = (S - πr/2) + R Uwaga: przedstawione rysunki dotyczą węża i złączy znajdujących się w jednej płaszczyźnie. ZARZĄDZANIE JAKOŚCIĄ ALFA posiada system zarządzania jakością ISO oraz stosuje się do norm techniki gwarancji jakości (TQM) aby zapewnić swoim klientom produkty niezawodne w stałej, wysokiej jakości wykonania. Firma posiada nowocześnie wyposażone laboratorium badawcze gdzie przeprowadzane są testy elastycznych przewodów stalowych zgodnie ze standardem BS część 1 jak również z normą ISO Badania obejmują przede wszystkim: Testy zmęczeniowe materiału, Próby zginania, Próby ogniowe, Testy hydrostatyczne, Próby na rozerwanie. Ponadto ALFA posiada certyfikat DNV ISO/TS 16949:2009. POZOSTAŁE PRODUKTY Wszystkie rodzaje końcówek (złączek) do oferowanych węży, Różnego rodzaju kompensatory i łączniki elastyczne, Przyłącza pomp / absorbery drgań, Złącza elastyczne dla motoryzacji (systemy odprowadzania spalin), Przyłącza gazu, rury E.G.R dla przemysłu samochodowego. 6

7 PRĘDKOŚĆ PRZEPŁYWU Elastyczne metalowe węże karbowane posiadają ograniczenia w stosunku do cieczy o wysokiej prędkości przepływu. W miejscach gdzie prędkość przepływu przekracza 50 m/s dla gazów i 25 m/s dla cieczy, w układzie liniowym prędkość przepływu zostanie zredukowana o 50 % przy zmianie kierunku przepływu o 90 i 25 % przy zmianie kierunku przepływu o 45. CIŚNIENIE UDERZENIOWE Pulsowanie spowodowane np. skokami napięcia czy uderzenia hydrauliczne wynikające ze sposobu używania mają znaczący wpływ na żywotność węży. Jeśli przewód miałby pracować w takich warunkach trzeba pamiętać, że ciśnienie szczytowe nie może przekraczać 50 % maksymalnego ciśnienia roboczego. ŻYWOTNOŚĆ Należy pamiętać, że żywotność węży elastycznych jest związana bezpośrednio ze sposobem i warunkami użytkowania. Węże pracujące w naprężeniu lub w warunkach wymagających przemieszczania posiadają ograniczoną żywotność. Dodatkowo gdy np. pracują w warunkach agresywnego środowiska, transportują gorące czy łatwopalne ciecze powinny być kontrolowane okresowo. MONTAŻ Ekonomiczne zastosowanie a zarazem satysfakcja z użytkowania węży elastycznych ze stal nierdzewnych wiąże się z prawidłowością ich montażu. Ostre zagięcia, szczególnie przy spawanych zakończeniach, nadmierne zmęczenie materiału w wyniku montażu silnie skomplikowanego układu węży (bardzo duża liczba zakrętów jeden za drugim) są głównymi przyczynami przedwczesnego zużycia. 7

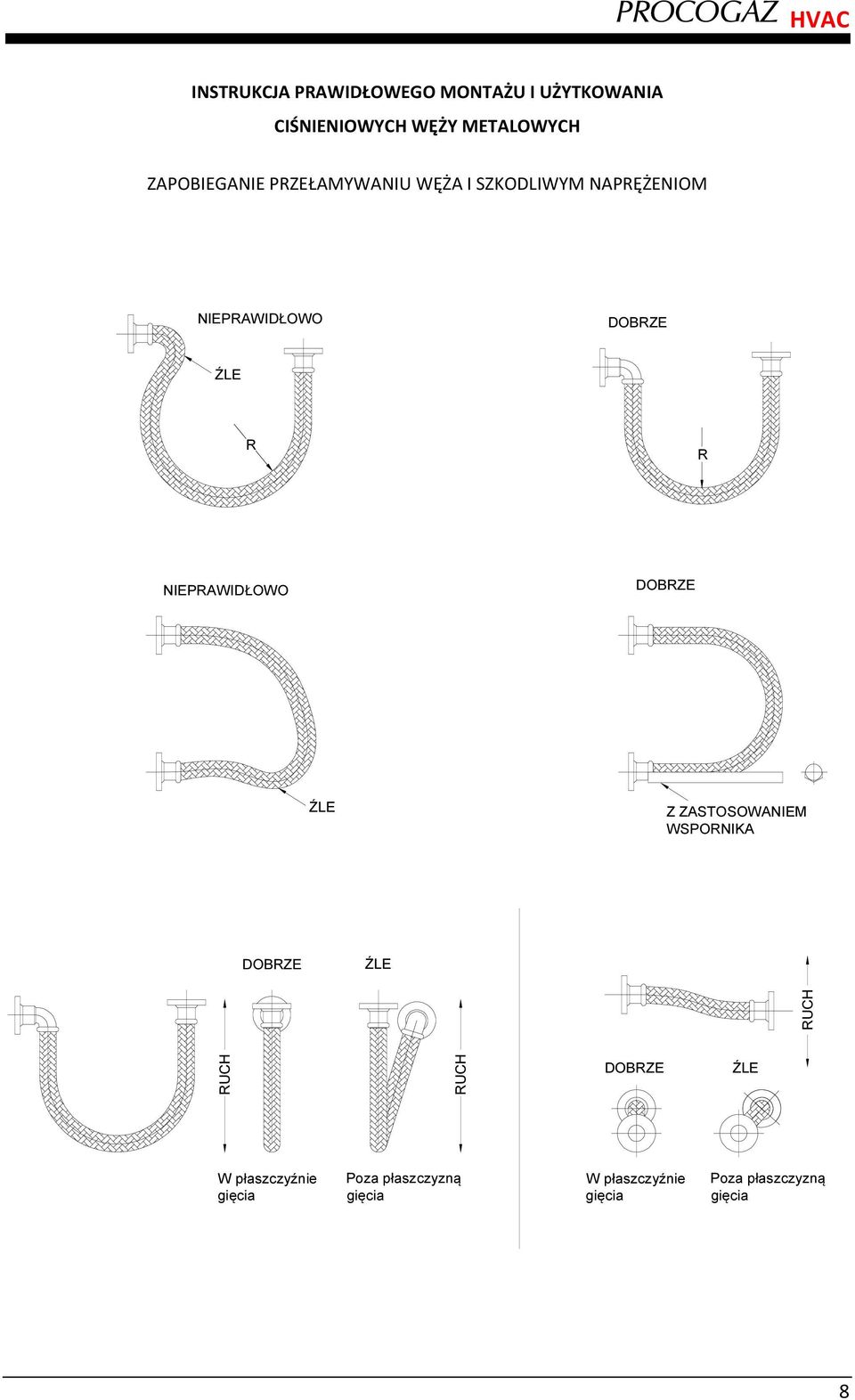

8 INSTRUKCJA PRAWIDŁOWEGO MONTAŻU I UŻYTKOWANIA CIŚNIENIOWYCH WĘŻY METALOWYCH ZAPOBIEGANIE PRZEŁAMYWANIU WĘŻA I SZKODLIWYM NAPRĘŻENIOM NIEPRAWIDŁOWO DOBRZE ŹLE R R NIEPRAWIDŁOWO DOBRZE ŹLE Z ZASTOSOWANIEM WSPORNIKA DOBRZE ŹLE RUCH RUCH RUCH DOBRZE ŹLE W płaszczyźnie gięcia Poza płaszczyzną gięcia W płaszczyźnie gięcia Poza płaszczyzną gięcia 8
