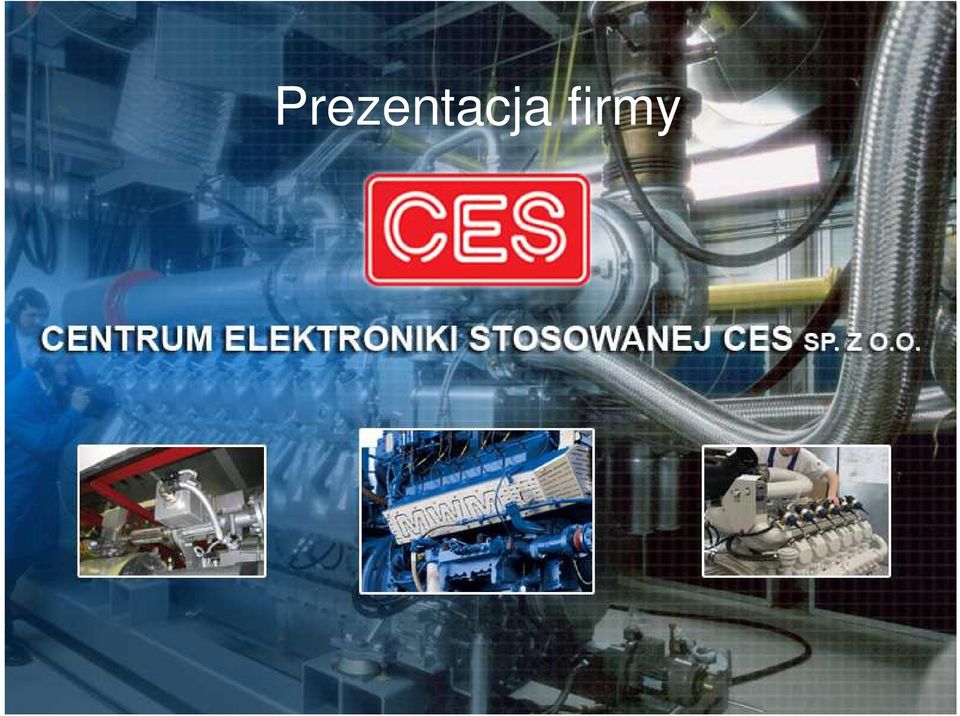

1 Prezentacja firmy

2 Kogeneracja w małych biogazowniach. Krzysztof Maciąg Menedżer Produktu Tel Warszawa, r.

3 Kim jesteśmy? Firma Centrum Elektroniki Stosowanej CES Sp. z o.o. działa na rynku od 21 lat. Od początku swojej działalności wprowadzamy innowacyjne Technologie i urządzenia na polski rynek. Od 2000 roku zajmujemy się systemami kogeneracyjnymi. Opracowujemy analizy, projektujemy, budujemy pod klucz, dostarczamy, uruchamiamy i serwisujemy urządzenia elektroenergetyczne. Możemy się poszczycić wieloma nagrodami i wyróżnieniami.

Od 2000 roku zajmujemy się systemami kogeneracyjnymi.

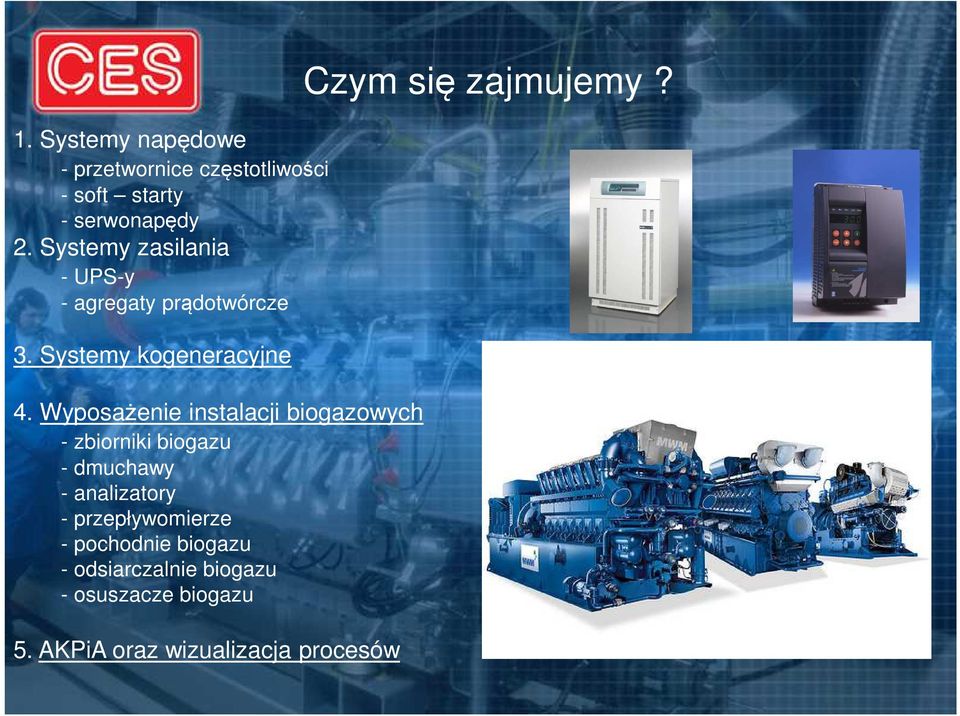

4 1. Systemy napędowe - przetwornice częstotliwości - soft starty - serwonapędy 2. Systemy zasilania - UPS-y - agregaty prądotwórcze 3. Systemy kogeneracyjne 4. Wyposażenie instalacji biogazowych - zbiorniki biogazu - dmuchawy - analizatory - przepływomierze - pochodnie biogazu - odsiarczalnie biogazu - osuszacze biogazu 5. AKPiA oraz wizualizacja procesów Czym się zajmujemy?

Wyposażenie instalacji biogazowych - zbiorniki biogazu - dmuchawy - analizatory -

5 Nasza oferta Naszym klientom oferujemy: - pomoc na etapie koncepcji - profesjonalny dobór urządzeń - analizy techniczno ekonomiczne - projekty, studia wykonalności - doradztwo na każdym etapie inwestycji - dostawę i montaż urządzeń - wykonanie instalacji pod klucz - uruchomienia urządzeń, - autoryzowany serwis

studia wykonalności - doradztwo na każdym etapie inwestycji - dostawę i

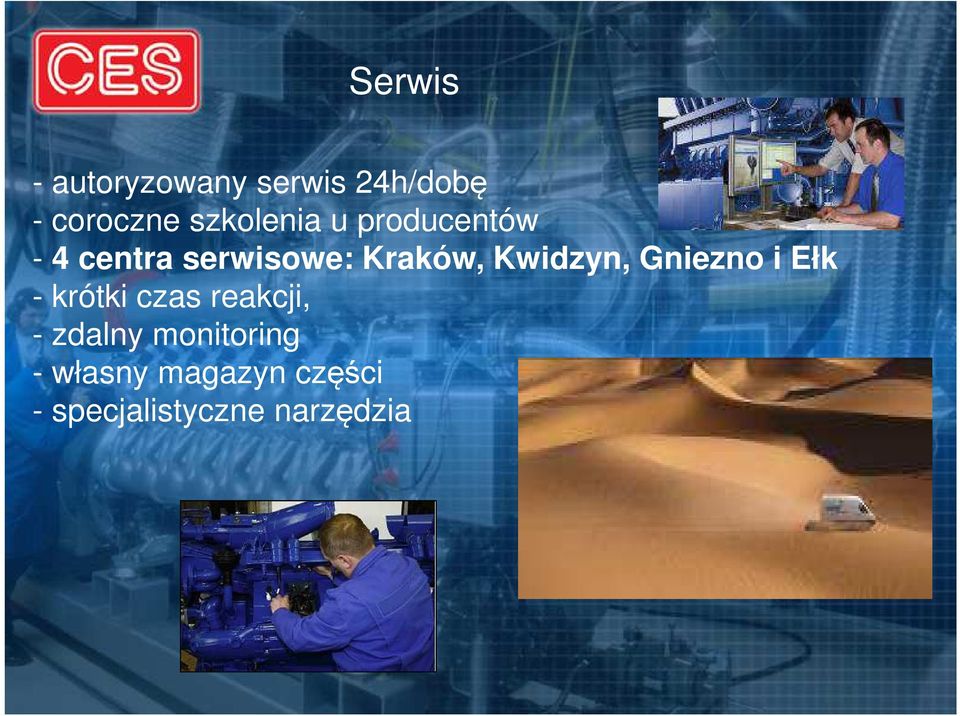

6 Serwis - autoryzowany serwis 24h/dobę - coroczne szkolenia u producentów - 4 centra serwisowe: Kraków, Kwidzyn, Gniezno i Ełk - krótki czas reakcji, - zdalny monitoring - własny magazyn części - specjalistyczne narzędzia

Kwidzyn, Gniezno i Ełk - krótki czas reakcji, - zdalny

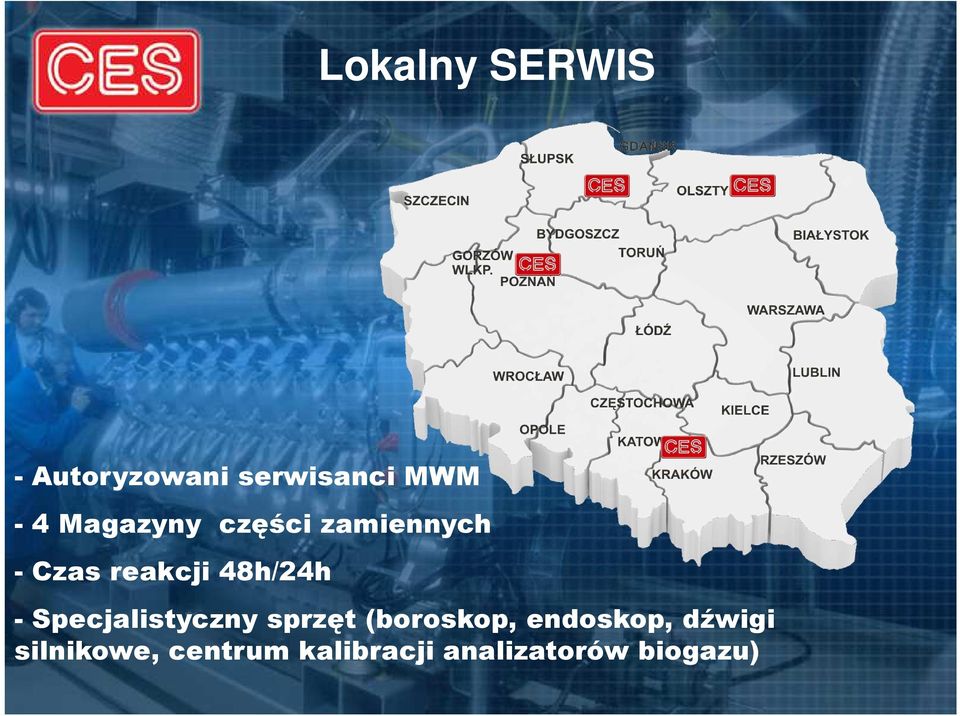

7 Lokalny SERWIS - Autoryzowani serwisanci MWM - 4 Magazyny części zamiennych - Czas reakcji 48h/24h -Specjalistyczny sprzęt (boroskop, endoskop, dźwigi silnikowe, centrum kalibracji analizatorów biogazu)

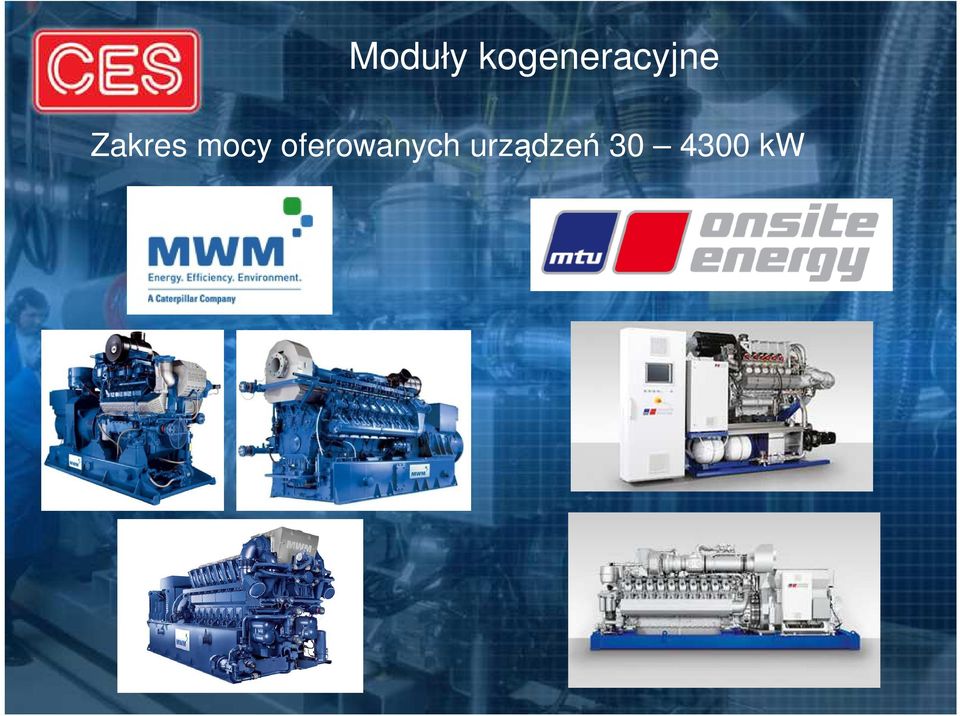

8 Moduły kogeneracyjne Zakres mocy oferowanych urządzeń kw

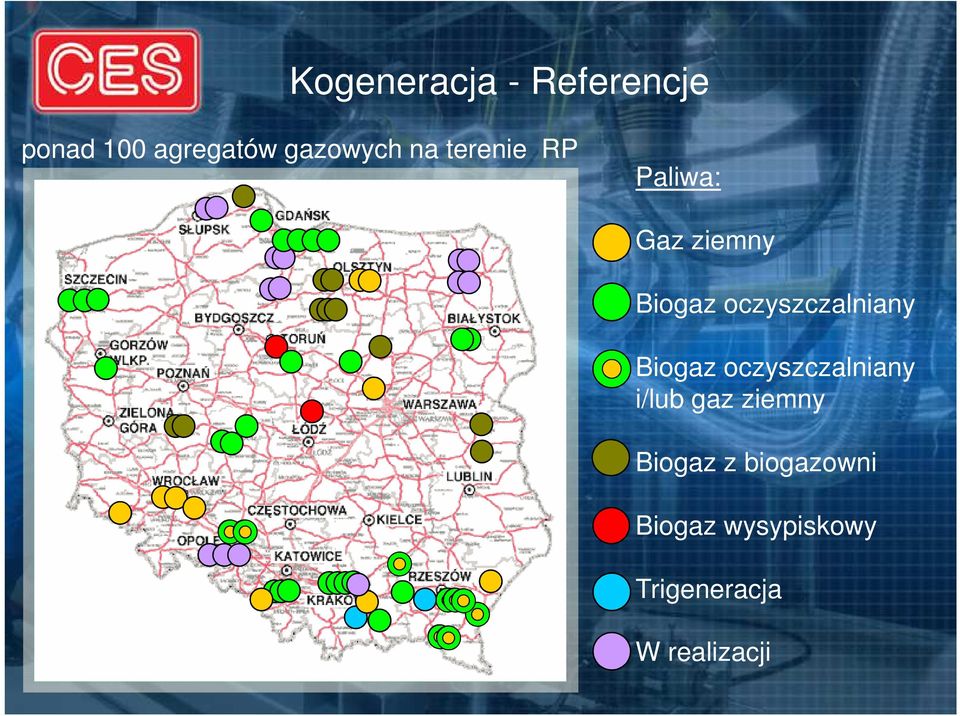

9 Kogeneracja - Referencje ponad 100 agregatów gazowych na terenie RP Paliwa: Gaz ziemny Biogaz oczyszczalniany Biogaz oczyszczalniany i/lub gaz ziemny Biogaz z biogazowni Biogaz wysypiskowy Trigeneracja W realizacji

oczyszczalniany Biogaz oczyszczalniany i/lub gaz

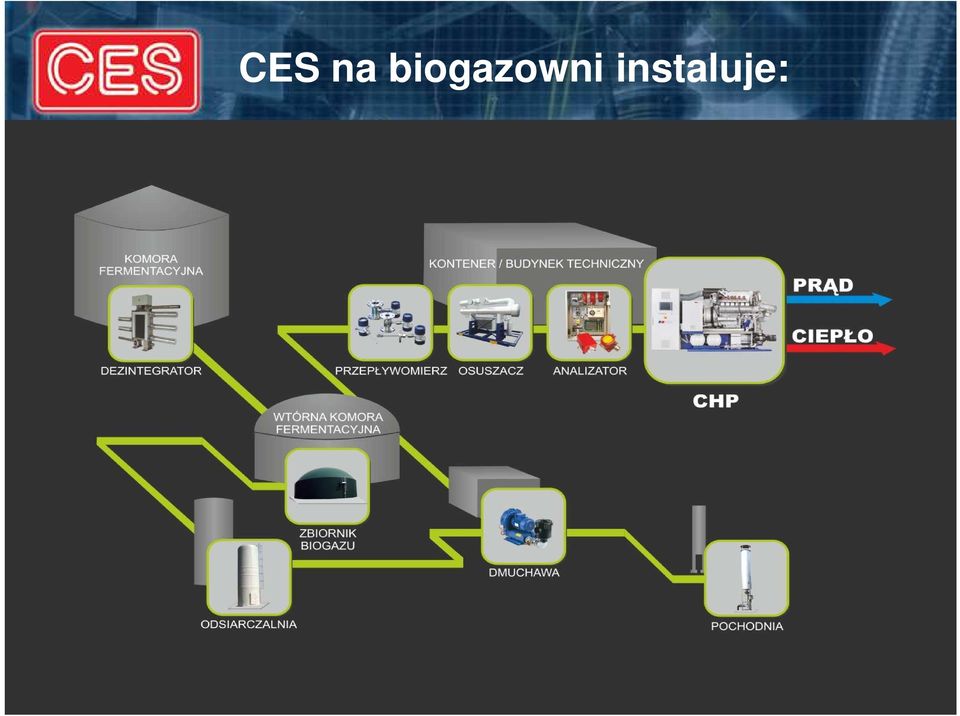

10 CES na biogazowni instaluje:

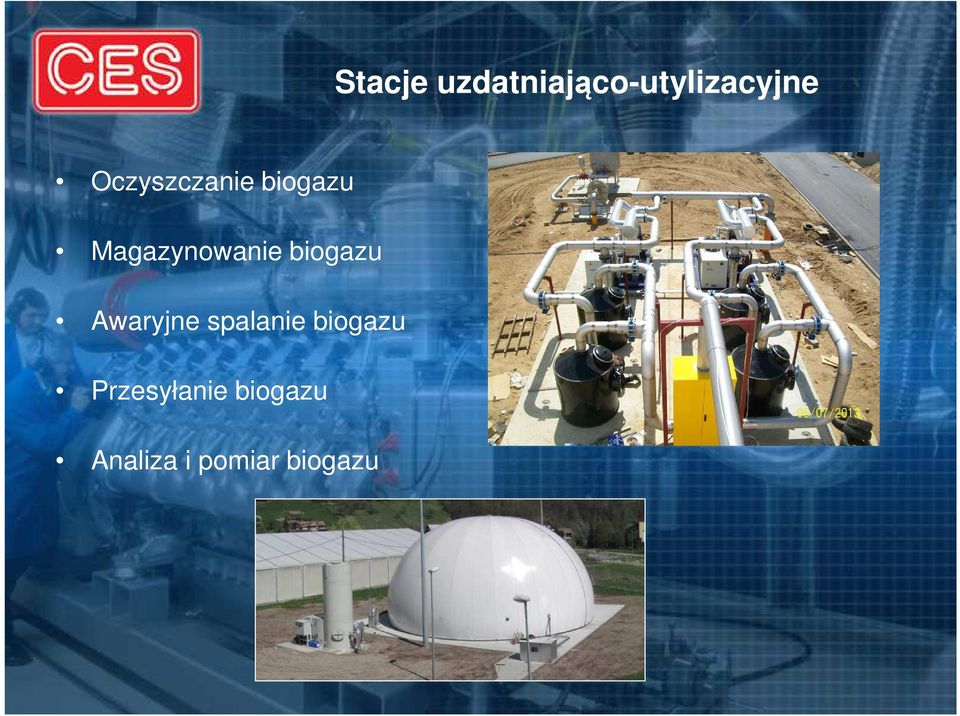

11 Stacje uzdatniająco-utylizacyjne Oczyszczanie biogazu Magazynowanie biogazu Awaryjne spalanie biogazu Przesyłanie biogazu Analiza i pomiar biogazu

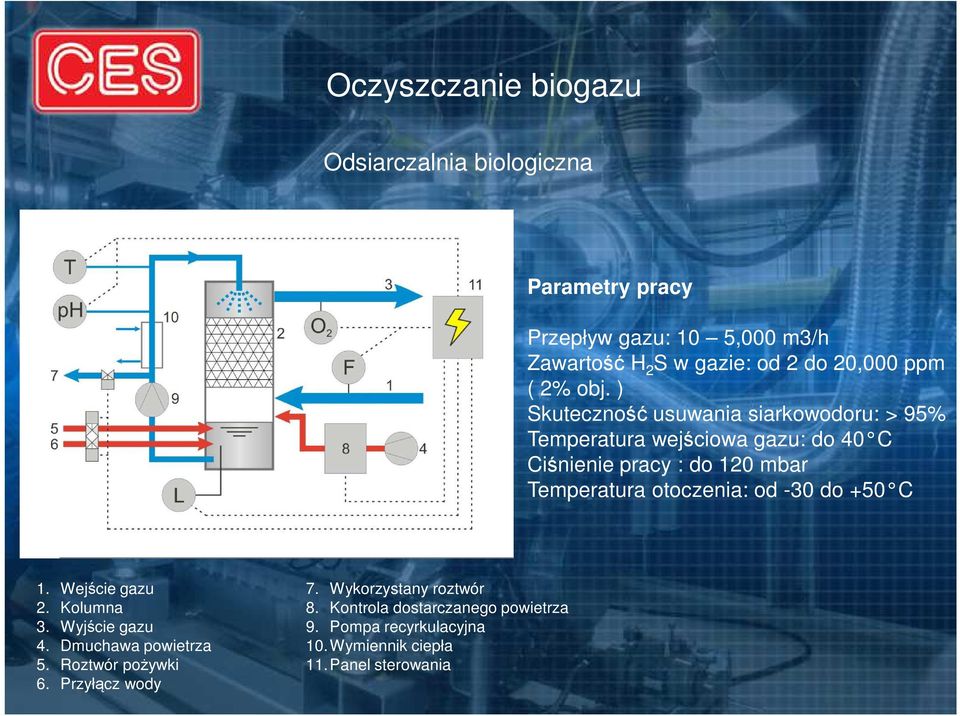

12 Oczyszczanie biogazu Odsiarczalnia biologiczna Schemat działania Parametry pracy Przepływ gazu: 10 5,000 m3/h Zawartość H 2 S w gazie: od 2 do 20,000 ppm ( 2% obj. ) Skuteczność usuwania siarkowodoru: > 95% Temperatura wejściowa gazu: do 40 C Ciśnienie pracy : do 120 mbar Temperatura otoczenia: od -30 do +50 C 1. Wejście gazu 2. Kolumna 3. Wyjście gazu 4. Dmuchawa powietrza 5. Roztwór pożywki 6. Przyłącz wody 7. Wykorzystany roztwór 8. Kontrola dostarczanego powietrza 9. Pompa recyrkulacyjna 10.Wymiennik ciepła 11.Panel sterowania

) Skuteczność usuwania siarkowodoru: > 95% Temperatura wejściowa gazu: do 40 C Ciśnienie pracy : do 120 mbar Temperatura otoczenia:

13 Oczyszczanie biogazu FILTRY DO USUWANIA SILOXANÓW, LZO i H2S

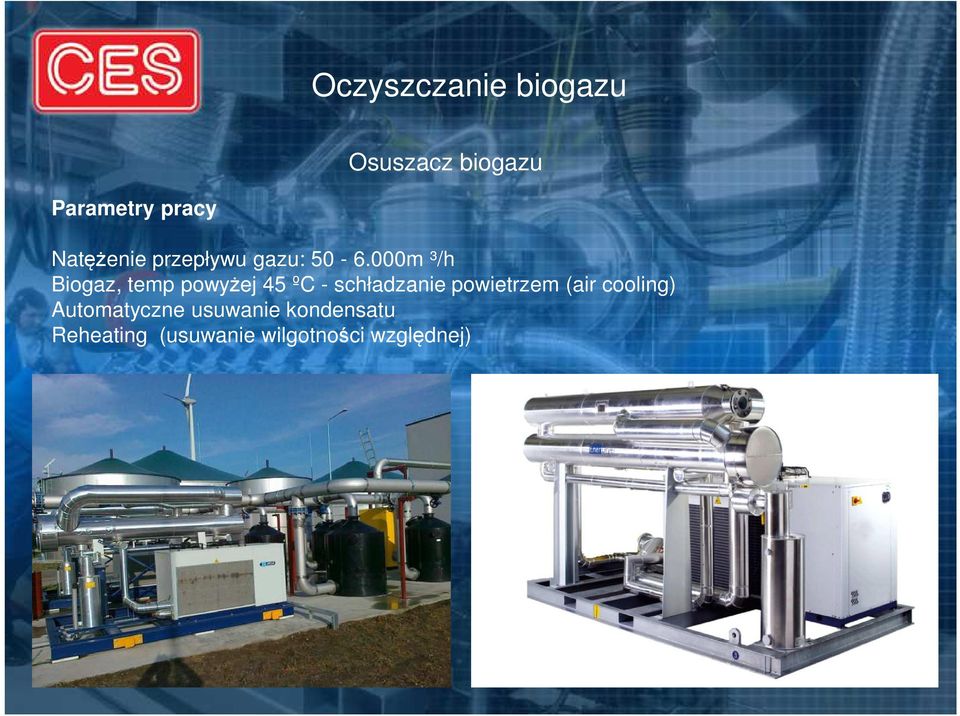

14 Oczyszczanie biogazu Osuszacz biogazu Parametry pracy Natężenie przepływu gazu: m ³/h Biogaz, temp powyżej 45 ºC - schładzanie powietrzem (air cooling) Automatyczne usuwanie kondensatu Reheating (usuwanie wilgotności względnej)

000m ³/h Biogaz, temp powyżej 45 ºC - schładzanie

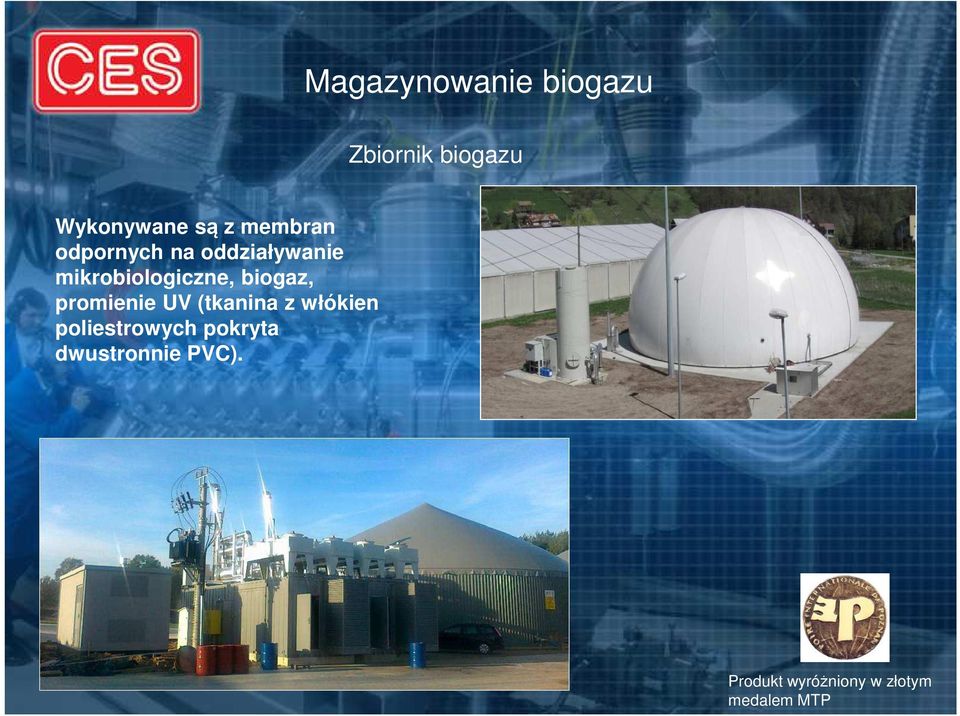

15 Magazynowanie biogazu Zbiornik biogazu Wykonywane są z membran odpornych na oddziaływanie mikrobiologiczne, biogaz, promienie UV (tkanina z włókien poliestrowych pokryta dwustronnie PVC). Produkt wyróżniony w złotym medalem MTP

biogaz, promienie UV (tkanina z włókien poliestrowych

16 Utylizacja biogazu Pochodnie biogazu Typoszereg FA I ręczna pochodnia Typoszereg HFA II automatyczna pochodnia wysokotemperaturowa Typoszereg FA II automatyczna pochodnia biogazu Produkt wyróżniony w złotym medalem MTP

pochodnia wysokotemperaturowa Typoszereg FA II

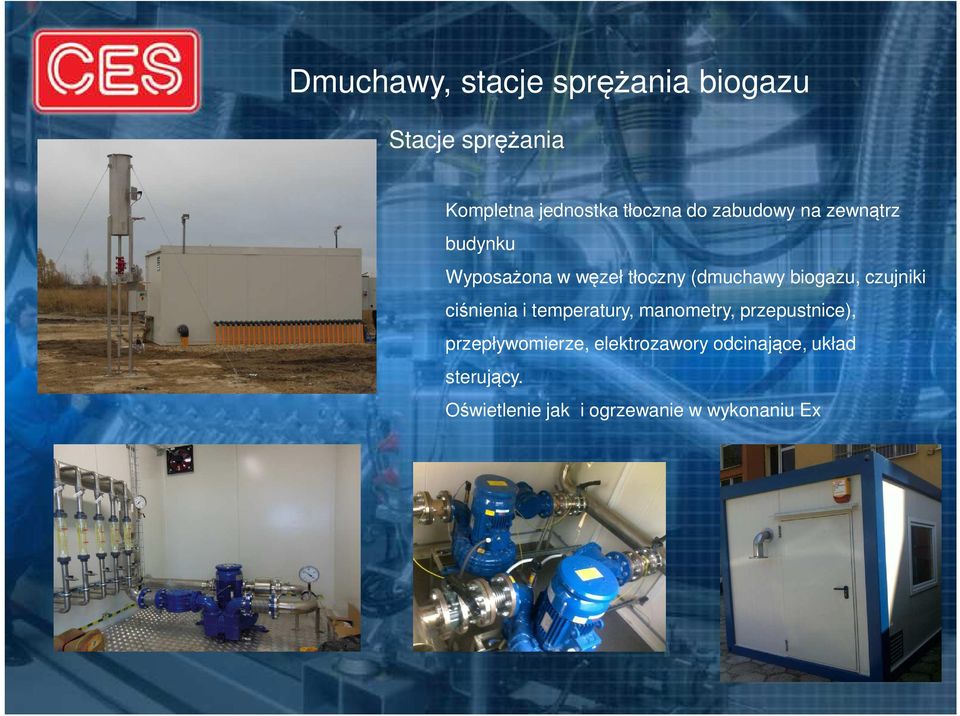

17 Dmuchawy, stacje sprężania biogazu Stacje sprężania Kompletna jednostka tłoczna do zabudowy na zewnątrz budynku Wyposażona w węzeł tłoczny (dmuchawy biogazu, czujniki ciśnienia i temperatury, manometry, przepustnice), przepływomierze, elektrozawory odcinające, układ sterujący. Oświetlenie jak i ogrzewanie w wykonaniu Ex

czujniki ciśnienia i temperatury, manometry, przepustnice), przepływomierze,

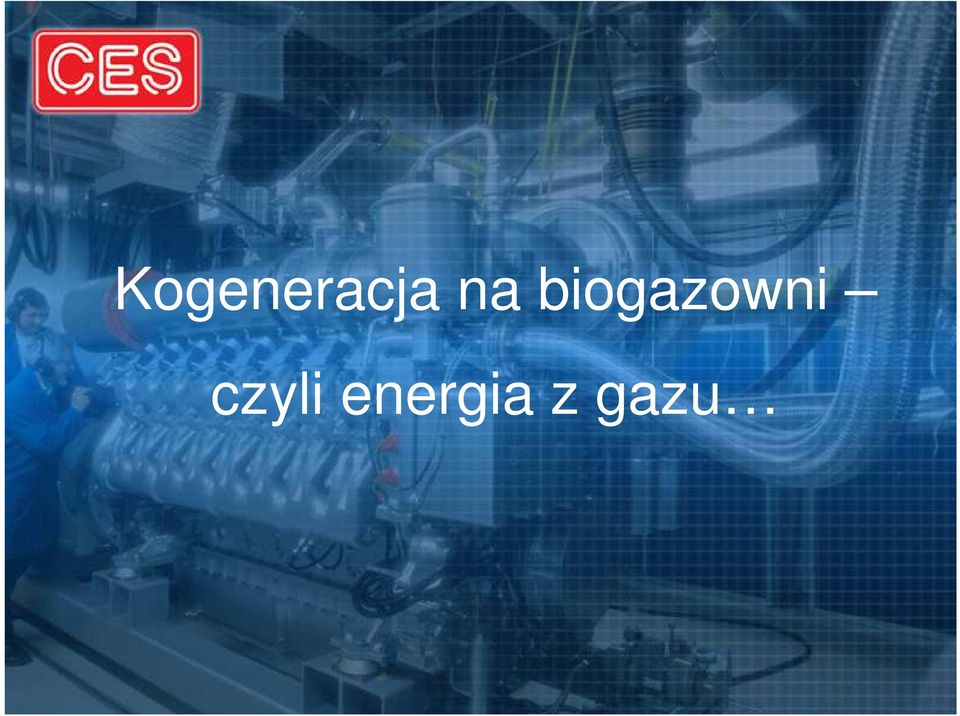

18 Kogeneracja na biogazowni czyli energia z gazu

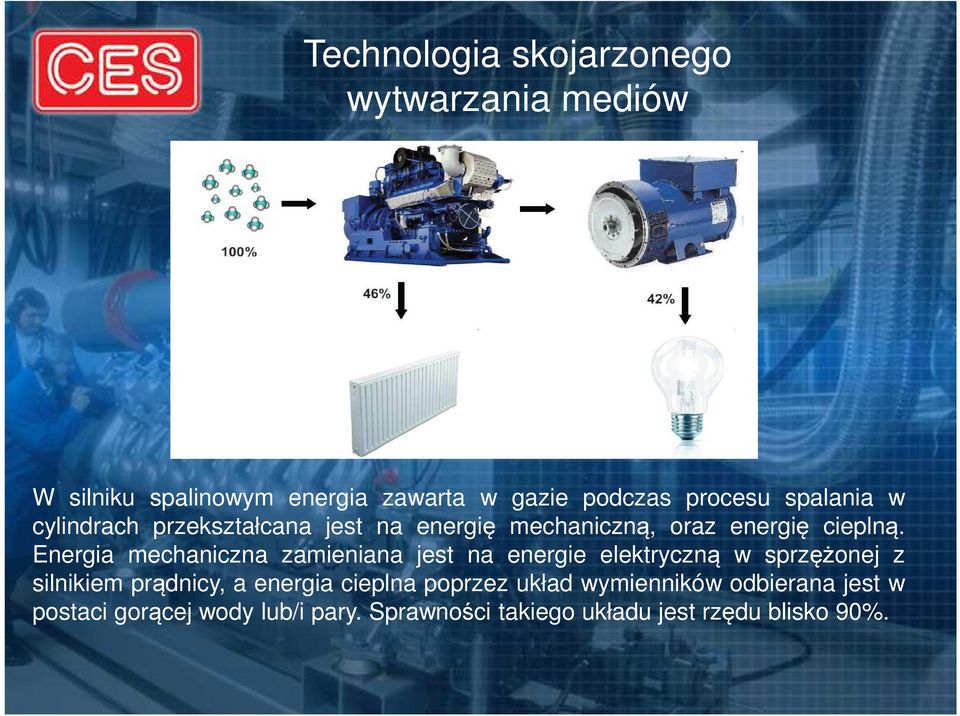

19 Technologia skojarzonego wytwarzania mediów W silniku spalinowym energia zawarta w gazie podczas procesu spalania w cylindrach przekształcana jest na energię mechaniczną, oraz energię cieplną. Energia mechaniczna zamieniana jest na energie elektryczną w sprzężonej z silnikiem prądnicy, a energia cieplna poprzez układ wymienników odbierana jest w postaci gorącej wody lub/i pary. Sprawności takiego układu jest rzędu blisko 90%.

Energia mechaniczna zamieniana jest na energie elektryczną w sprzężonej z silnikiem prądnicy, a energia

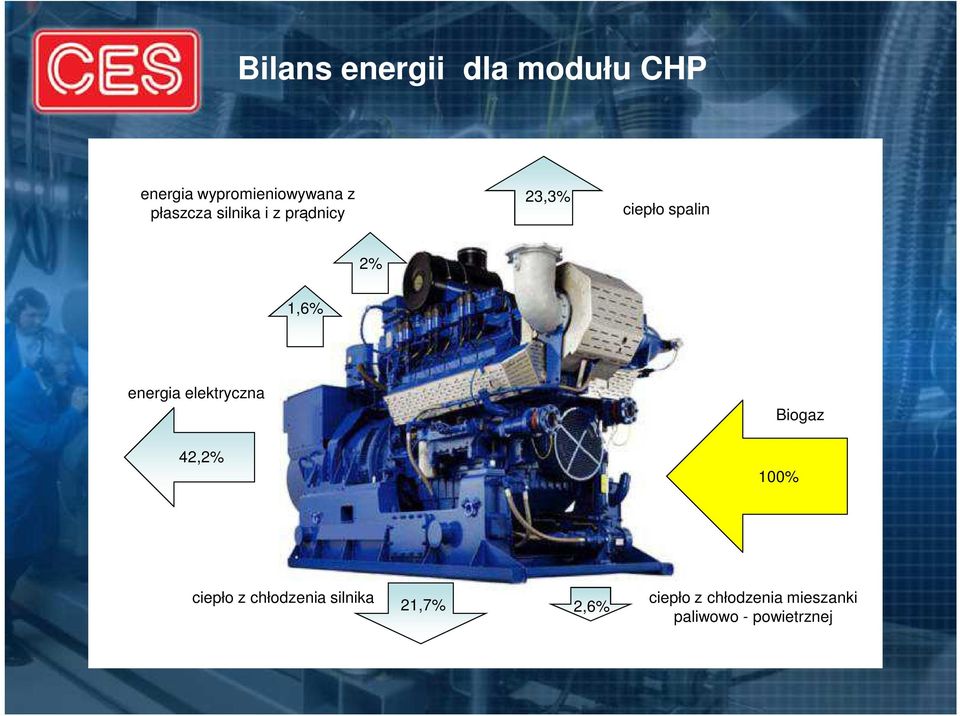

20 Bilans energii dla modułu CHP energia wypromieniowywana z płaszcza silnika i z prądnicy 23,3% ciepło spalin 2% 1,6% energia elektryczna Biogaz 42,2% 100% ciepło z chłodzenia silnika 21,7% 2,6% ciepło z chłodzenia mieszanki paliwowo - powietrznej

energia elektryczna Biogaz 42,2% 100% ciepło z chłodzenia

21 Na co należy zwrócić uwagę gdy kupujemy system kogeneracyjny Rzeczywista sprawność elektryczna urządzeń Autoryzowany serwis 24h/dobę Odległość od Centrum Serwisowego (czas reakcji) Cena instalacji Zdalny monitoring Własny magazyn części Specjalistyczne narzędzia Ilość referencyjnych instalacji

22 Sprawności urządzeń CHP małej mocy Elektryczna Moce wyjściowe Cieplna Sprawność Nisko temp. Ciepło / Prąd Elekt. Cieplna Całkowita kw el kw th *kw th (40 C) - η el (%) η th (%) η całk (%) *η całk (%) ,3 39,5 49,4 88,9 91, ,3 38,6 50,1 88,7 92, ,5 36,2 53,6 89, ,6 35,4 56,4 91, ,7 34,5 57,4 91,9 Ogólna tendencja sprawności dla jednostek małej mocy (~100 ~400 kwel): Wraz ze wzrostem mocy jednostek wzrasta ich sprawność elektryczna Wraz ze wzrostem mocy jednostek maleje ich sprawność cieplna Mniej więcej stała wartość sprawności całkowitej dla całego typoszeregu

23 Sprawności urządzeń CHP średniej mocy Elektryczna Moce wyjściowe Cieplna Sprawność Nisko temp. Ciepło / Prąd Elekt. Cieplna Całkowita kw el kw th *kw th (40 C) - η el (%) η th (%) η całk (%) *η całk (%) ,0 43,3 43,5 86,7 90, ,0 43,6 43,5 87,2 91, ,1 42,3 45,2 87,5 90, ,1 42,0 45,7 87,7 90, ,1 42,2 45,0 87,2 89,9 Ogólna tendencja sprawności dla jednostek średniej mocy (~400 ~1600 kwel): Wraz ze wzrostem mocy jednostek sprawność elektryczna jest mniej więcej stała Wraz ze wzrostem mocy jednostek sprawność cieplna jest mniej więcej stała Mniej więcej stała wartość sprawności całkowitej dla całego typoszeregu

24 Sprawność katalogowa a rzeczywista Parametry sprawności lub zapotrzebowania na paliwo podawane są zgodnie z normą DIN ISO czyli z tolerancją +5% Zatem urządzenie o katalogowej sprawności elektrycznej 42,5% może mieć sprawność rzeczywistą 40,7% Np.: 400 kwel (42,5%) 935 kw energii pierwotnej zgodnie z normą +5% w paliwie czyli otrzymujemy 982 kw en. pierw. Więc rzeczywista sprawność może wynieść 400/982= 40,7% Dla urządzenia o mocy 400kW oznacza to różnicę w zapotrzebowaniu na paliwo na poziomie ok. 47kW, czyli w przeliczeniu na typowy biogaz 9 m 3 na godzinę.

25 Sprawność elektryczna a przychody biogazowni Porównanie dwóch instalacji CHP o tych samych mocach elektrycznych (400 kw) ale różnych sprawnościach. Oba opalane paliwem biogazowym o tożsamych parametrach: Moduł CHP 1 Moc elektryczna: 2 x 200 kw Rzeczywiste zapotrzebowanie mocy w paliwie: 1190 kw Rzeczywista sprawność elektryczna: 33,6 % Moduł CHP 2 Moc elektryczna: 400 kw Rzeczywiste zapotrzebowanie mocy w paliwie: 990 kw Rzeczywista sprawność elektryczna: 40,4 %

26 Sprawność elektryczna a przychody Założenia: Całkowita sprawność obu instalacji > 75% Zawartość CH 4 w biogazie ok. 53% Cena zielonego certyfikatu 195 PLN/MWh Dostępna ilość biogazu w roku m 3

27 Sprawność elektryczna a przychody Parametr Jedn. CHP 1 CHP 2 Sprawność elektryczna % 33,6 40,4 Zużycie paliwa biogazowego m 3 /h 183,1 152,3 Ilość spalonego biogazu na rok m Ilość godzin pracy w ciągu roku godz Wyprodukowana energia elektryczna MWh Sprzedaż energii el. (195zł/MWh) PLN Zysk z zielonych certyfikatów (195zł) PLN Roczne koszty serwisu PLN Całkowity zysk PLN % większe zużycie biogazu przy zastosowaniu 2 agregatów PLN zysku więcej dzięki sprawności wyższej o 6,8 pkt proc.

28 DOBÓR URZĄDZEŃ Żeby z bogactwa urządzeń i rozwiązań technologicznych wybrać właściwe dla danego obiektu, trzeba uwzględnić: potrzeby inwestora rodzaj substratu/osadu wielkość instalacji lokalizację obiektu sposób wykorzystania ciepła i prądu inne lokalne czynniki Do tego niezbędne są : WIEDZA I DOŚWIADCZENIE

29 Wybrane referencje MWS TYMBARK w Tymbarku Poligeneracja Biogaz/gaz ziemny Moc elektryczna: 999 kw Moc cieplna: 570 kw Moc chłodnicza: 400 kw Produkcja pary: 600 kg/h (12 bar) Sterowanie i wizualizacja SCADA Trójmembranowy zbiornik biogazu o objętości 1500 m 3, kształt półkula. Odsiarczalnia biogazu, przepływ max.150 Nm 3 /h

30 Wybrane referencje MWS TYMBARK

31 MLEKOVITA Wysokie Mazowieckie Kogeneracja Biogaz Moc elektryczna: 2 x 800 kw Moc cieplna : 2 x 776 kw Moduły CHP w kontenerze stacja sprężania biogazu

32 Wybrane referencje FARM FRITES POLAND Biogaz Moc elektryczna: 1200 kw Moc cieplna: 1251 kw Pochodnia Nm 3 /h biogazu Dwumembranowy zbiornik biogazu o objętości 540 m 3, kształt półkula. Odsiarczalnia biogazu wysokość 18 metrów H 2 S przed odsiarczalnią ppm(1,2%obj.!) H 2 S po odsiarczeniu < 250 ppm Przepływ biogazu 475 Nm 3 /h

33 Wybrane referencje Biogazownia Boleszyn 2MW Biogaz Moc elektryczna: 2 x 600 kw 1 x 800 kw Moc cieplna: 2 x 615 kw 1 x 810 kw Osuszacz biogazu na max Nm 3 /h Moduły CHP w obudowach dźwiękochłonnych

34 Wybrane referencje Biogazownia Darżyno Biogaz Moc elektryczna: 2 x 1200 kw Moc cieplna: 2 x 1210 kw Osuszacz biogazu 2 x 550 Nm 3 /h Filtr z węglem aktywnym 4 x 550 Nm 3 /h Pochodnia biogazu 2400 Nm 3 /h

35 Wybrane referencje Biogazownia Borzęciczki Biogaz Moc elektryczna: 2 x 500 kw Moc cieplna: 2 x 513 kw Pochodnia biogazu 500 Nm 3 /h Osuszacz biogazu 2 x 550 Nm 3 /h

36 Wybrane referencje Biogazownia Glinojeck Biogaz Moc elektryczna: 1 x 1560 kw Moc cieplna: 1 x 1605 kw Osuszacz biogazu na max. 800 Nm 3 /h

37 Wybrane referencje Biogazownia Koczergi Biogaz Moc elektryczna: 1 x 1200 kw Moc cieplna: 1 x 1255 kw Biogazownia Zaścianki Biogaz Moc elektryczna: 1 x 1200 kw Moc cieplna: 1 x 1255 kw

38 Wybrane referencje Biogazownia Łęguty Biogaz Moc elektryczna: 2 x 600 kw Moc cieplna: 2 x 595 kw

39 Wybrane referencje Biogazownia Giże Biogaz Moc elektryczna: 2 x 600 kw Moc cieplna: 2 x 584 kw Pochodnia Nm 3 /h biogazu Osuszacz biogazu na max. 550 Nm 3 /h

40 Wybrane referencje Biogazownia Zajdy Biogaz Moc elektryczna: 2 x 600 kw Moc cieplna: 2 x 584 kw Pochodnia Nm 3 /h biogazu Osuszacz biogazu na max. 550 Nm 3 /h

41 Wybrane referencje Biogazownia Buczek 1,8MW Biogaz Moc elektryczna: 1 x 600 kw 1 x 1200 kw Moc cieplna: łącznie 983 kw Produkcja pary: 1100 kg/h (12 bar)

42 D Z I Ę K U J Ę
