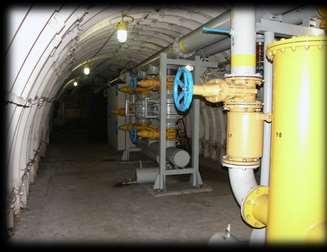

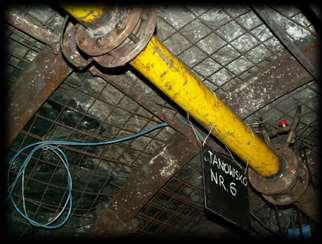

3 Metan kopalniany (CMM i VAM) w Polsce CMM (Coal Mine Methane) i VAM (Ventilation Air Methane) są bardzo dużym źródłem metanu w Polsce - łączna emisja metanu kopalnianego wynosi ponad 2 miliardy m 3 rocznie Odpowiada to około 8000 GWh energii w paliwie Zagospodarowana część metanu kopalnianego to jedynie ok. 12% (tj. ok. 250 mln m 3 ) Źródło danych: raport USEPA 2015

4 Wpływ metanu kopalnianego na środowisko Niezagospodarowana część odpowiada ok. 11% zużycia gazu ziemnego w Polsce (16 mld m 3 ) Uwolnienie niezagospodarowanego metanu kopalnianego do atmosfery spowoduje wpływ na efekt cieplarniany równoważny emisji prawie 37 mln ton CO 2. To tyle, ile wyniosła roczna emisja CO 2 z elektrowni w Bełchatowie w 2015 roku Spalenie niezagospodarowanego metanu kopalnianego w pochodniach zmniejszy wpływ na efekt cieplarniany do jedynie 4 mln ton CO 2. Wiąże się to jednak nadal ze stratą energii zawartej w paliwie. Źródło danych: raport USEPA 2015 oraz EEA 2017 Złoża GZW są jednymi z najbardziej metanowych na świecie

5 Rozwiązania kogeneracyjne dla metanu kopalnianego Zespoły kogeneracyjne z gazowym silnikiem tłokowym z obecnie niezagospodarowanego metanu mogą wytworzyć ok GWh prądu elektrycznego produkując przy okazji ciepło lub chłód Ograniczeniem w powszechnym stosowaniu tego typu rozwiązań jest wymagana przez producentów silników minimalna zawartość metanu w paliwie (najczęściej 50%-40%) oraz minimalna wartość opałowa stosowanego paliwa (najczęściej ok. 18 MJ/m 3 )

6 Rozwiązania kogeneracyjne dla metanu kopalnianego Energetyka rozproszona to rozwiązanie oparte na mniejszych jednostkach wytwórczych zlokalizowanych w bezpośrednim sąsiedztwie odbiorcy dostępność niezależna od stanu sieci energetycznej krótki czas potrzebny realizacji inwestycji w przeciwieństwie do tradycyjnych dużych bloków energetycznych wysoka niezawodność i wysoka sprawność wysoka jakość energii bez zakłóceń w dostawach dywersyfikacja energetyki pozytywny wpływ na środowisko mniejsza emisja zanieczyszczeń

7 Nasze rozwiązanie dla gazu kopalnianego dedykowany układ sterowania, który na bieżąco monitoruje przebieg procesu spalania i koryguje ustawienia z cyklu na cykl prosta konfiguracja pozwalająca dostosować rozwiązanie do danego paliwa i jego zakresu zmienności innowacyjny specjalnie zaprojektowany układ mieszania gazu z powietrzem, który w sposób ciągły dostosowuje dawkowanie paliwa przy tworzeniu mieszanki paliwowopowietrznej rozwiązanie może być z powodzeniem stosowane również dla agregatów będących już w posiadaniu klientów

8 Zasada działania systemu HE-MUZG Skład i parametry mieszanki Wypadające zapłony Spalanie stukowe Moc silnika HE-MUZG Korekta składu mieszanki Kąt wyprzedzenia zapłonu itp.

9 Zawartość metanu umożliwiająca rozruch i pracę z mocą nominalną 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 80% Agregat na gaz ziemny 100% 40% Agregat biogazowy 100% 29% Agregat Horus-Energia 100%

10 Częstotliwość [Hz] Szybki spadek zawartości metanu 51,0 50,8 65% CH4 70% 65% 50,6 50,4 50,2 50,0 60% 55% 50% 45% Zawartość metanu 49,8 40% 49,6 35% 49,4 49,2 28% CH4 30% 25% 49,0 20% Czas [min]

11 Częstotliwość [Hz] Szybki wzrost zawartości metanu 51,0 50,8 50,6 50,4 50,2 50,0 49,8 49,6 65% CH4 70% 65% 60% 55% 50% 45% 40% 35% Zawartość metanu 49,4 49,2 28% CH4 30% 25% 49,0 20% Czas [min]

12 Wykorzystanie metanu kopalnianego do napędu sprężarki powietrza Wentylacja kopalni jest znaczącym kosztem operacyjnym Dzięki zastosowaniu silnika gazowego zasilanego gazem kopalnianym napędzającego bezpośrednio sprężarkę powietrza można ten koszt zredukować.

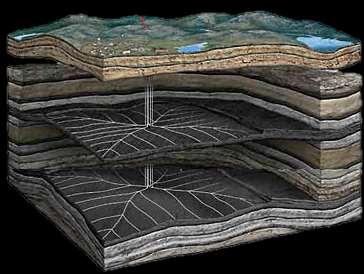

13 Wykorzystanie metanu kopalnianego do napędu sprężarki powietrza sprężarka powietrza agregat gazowy napęd bezpośredni energia elektryczna Gorąca woda powietrze metan niewykorzystany gaz

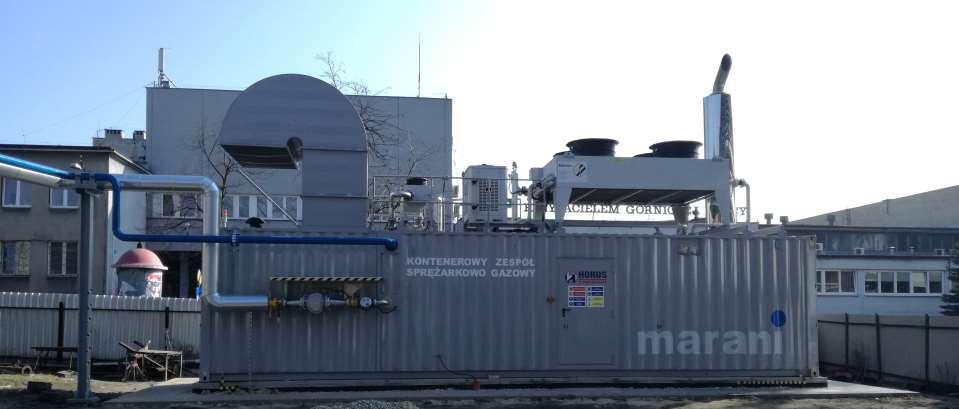

14 KWK Bielszowice

15 Rozwiązania dla paliw z zawartością wodoru >60% Dla paliw z dużą zawartością wodoru opracowaliśmy wtryskowy układ paliwowy. Rozwiązanie to zastosowaliśmy w 2014 w zakładach chemicznych Grupy Azoty. Gaz odpadowy z zakładów chemicznych zawiera 85-95% wodoru. Agregaty pracują w sposób bardzo zadowalający.

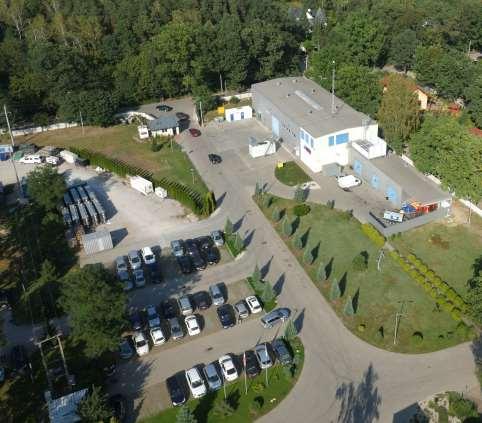

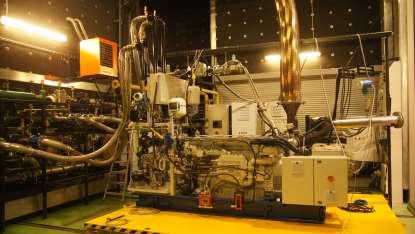

16 HORUS-ENERGIA Horus Energia istnieje od 1984 i obecnie jest jedną z największych i posiadających największą reputację polskich firm branży energetyki rozproszonej Stanowisko badawcze agregatów Stacja mieszania gazów umożliwiająca testowanie agregatów na paliwie o zadanym składzie

17 Szeroki zakres stosowanych paliw Nasze agregaty mogą być zasilane typowymi paliwami ciekłymi i gazowymi. Prowadzone przez nas prace rozwojowe pozwalają nam wprowadzać nowe paliwa do naszego portfolio. Obecnie możemy stosować większość dostępnych na rynku paliw, w tym różne paliwa specjalne. PALIWA CIEKŁE BIOGAZ PALIWA SPECJALNE METAN KOPALNIANY GAZ ZIEMNY CNG LNG

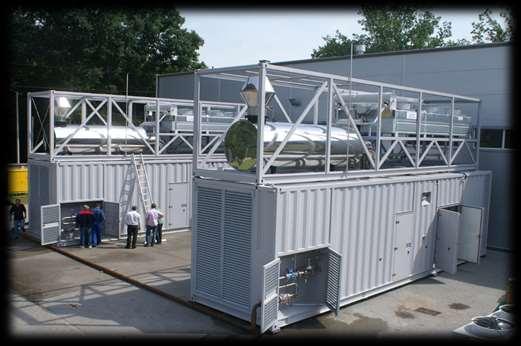

18 Przykładowe referencje Nigeria (30MW) Klient: GENTEC J.V. NIGERIA Typ agregatu: 17 x HE-CG1750-GZ Silnik: CUMMINS QSV91G Paliwo: Gaz ziemny Łączna moc: 17 x 1750 kw Uruchomienie: 2013

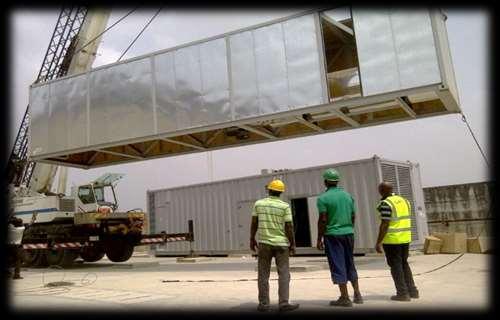

19 Przykładowe referencje Nigeria (30MW) Klient: GENTEC J.V. NIGERIA Typ agregatu: 17 x HE-CG1750-GZ Silnik: CUMMINS QSV91G Paliwo: Gaz ziemny Łączna moc: 17 x 1750 kw Uruchomienie: 2013

20 Przykładowe referencje Kazachstan (18,5MW) Klient: MACHINERY SERWIS Typ agregatu: 16 x HE-CG1160-GZ Silnik: CUMMINS QSK60G Paliwo: Gaz ziemny Łączna moc: 16 x 1160 kw Uruchomienie: 2015

21 Przykładowe referencje Uzbekistan (4,6MW) Klient: USTYURTGAS Typ agregatu: 4 x HE-MTG1166-GZ Silnik: MTU12 V4000L62 Paliwo: Gaz ziemny Łączna moc: 4 x 1166 kw Uruchomienie: 2014

22 Przykładowe referencje Anglia (36,4MW) Klient: CUMMINS GREEN FROG Typ agregatu: 26 x HE-CG1400-GZ Silnik: CUMMINS QSK60G Paliwo: Gaz ziemny Łączna moc: 26 x 1400 kw Uruchomienie: 2015

23 Przykładowe referencje Anglia (44MW) Klient: CUMMINS UKPR Typ agregatu: 22 x HE-CG2000-GZ Silnik: CUMMINS QSK91G Paliwo: Gaz ziemny Łączna moc: 22 x 2000 kw Uruchomienie: 2016

24 Podsumowanie Metan kopalniany jest znaczącym źródłem energii, które obecnie jest tylko w niewielkim stopniu zagospodarowane Metan kopalniany może być wykorzystany do produkcji energii elektrycznej w energetyce rozproszonej Agregaty firmy Horus-Energia wyposażone w system HE-MUZG pozwalają wykorzystać gaz kopalniany o zawartości metanu poniżej 30% System HE-MUZG pozwala stosować paliwo o znaczących i szybkich fluktuacjach składu gazu (ponad 5% CH 4 na minutę) Agregaty firmy Horus-Energia zasilane gazem kopalnianym mogą służyć również do zapewnienia odpowiedniej wentylacji kopalni System HE-MUZG może być stosowany również w innych gałęziach przemysłu, w którym gaz o niskiej liczbie metanowej lub niskiej wartości opałowej jest trudny do efektywnego zagospodarowania Firma Horus-Energia posiada wieloletnie doświadczenie w branży paliw specjalnych
