1 KOMPANIA WĘGLOWA S.A. ODDZIAŁ KWK HALEMBA-WIREK Utylizacja metanu kopalnianego za pomocą skojarzonego wytwarzania energii elektrycznej i cieplnej przy pomocy silnika gazowego firmy JENBACHER typu JMS 312 GS B.LC Wykonał : mgr inż. Adam Spyrka

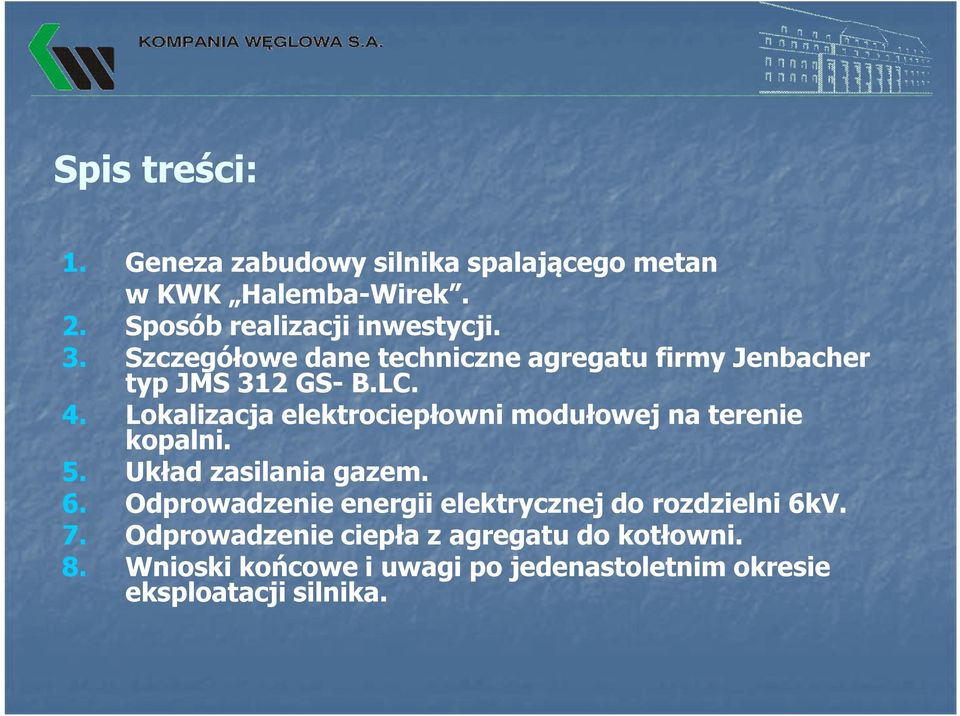

2 Spis treści: Geneza zabudowy silnika spalającego metan w KWK Halemba-Wirek. Sposób realizacji inwestycji. Szczegółowe dane techniczne agregatu firmy Jenbacher typ JMS 312 GS- B.LC. Lokalizacja elektrociepłowni modułowej na terenie kopalni. Układ zasilania gazem. Odprowadzenie energii elektrycznej do rozdzielni 6kV. Odprowadzenie ciepła z agregatu do kotłowni. Wnioski końcowe i uwagi po jedenastoletnim okresie eksploatacji silnika.

Lokalizacja elektrociepłowni modułowej na terenie kopalni. Układ zasilania gazem.

3 Ad 1. Geneza zabudowy silnika spalającego metan w KWK Halemba-Wirek. Projekt utylizacji metanu kopalnianego z KWK Halemba-Wirek zakładał instalację układu kogeneracyjnego produkującego z ujętego metanu kopalnianego energię elektryczną w skojarzeniu z wytwarzaniem ciepła, środki na ten cel zostały pozyskane z Programu PHARE 9507 oraz ze środków własnych kopalni.

kogeneracyjnego produkującego z ujętego metanu kopalnianego energię elektryczną w

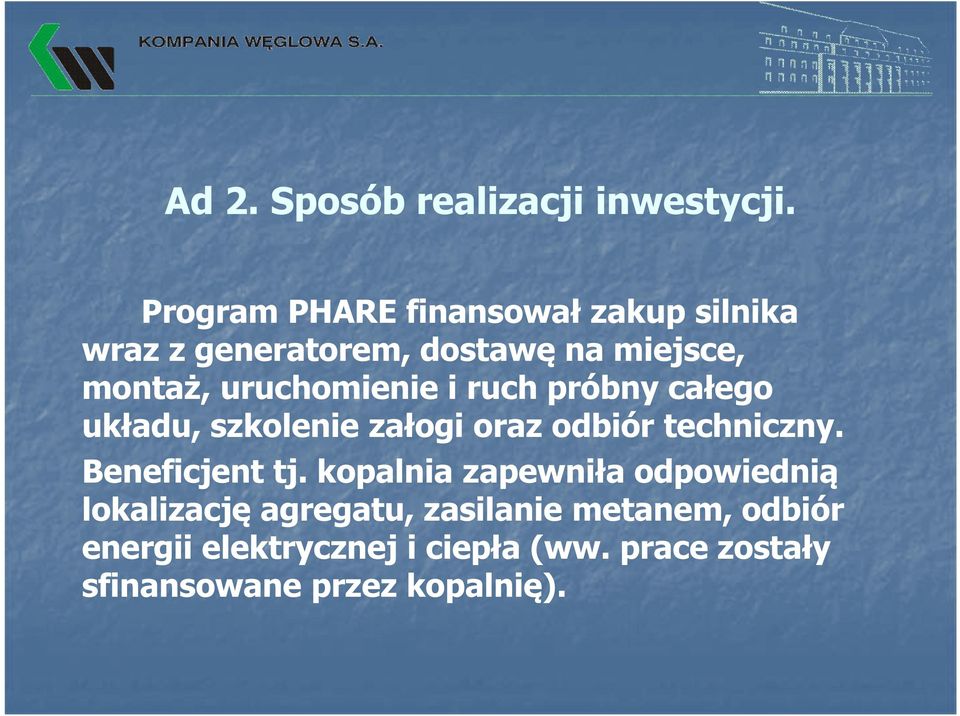

4 Ad 2. Sposób realizacji inwestycji. Program PHARE finansował zakup silnika wraz z generatorem, dostawę na miejsce, montaż, uruchomienie i ruch próbny całego układu, szkolenie załogi oraz odbiór techniczny. Beneficjent tj. kopalnia zapewniła odpowiednią lokalizację agregatu, zasilanie metanem, odbiór energii elektrycznej i ciepła (ww. prace zostały sfinansowane przez kopalnię).

uruchomienie i ruch próbny całego układu, szkolenie załogi oraz odbiór techniczny.

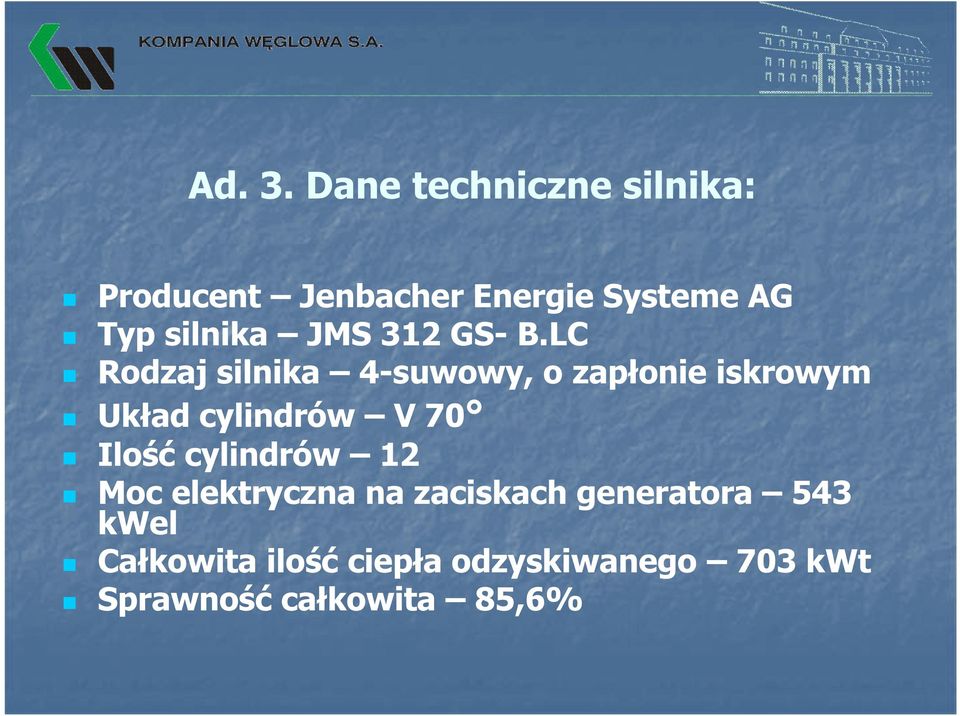

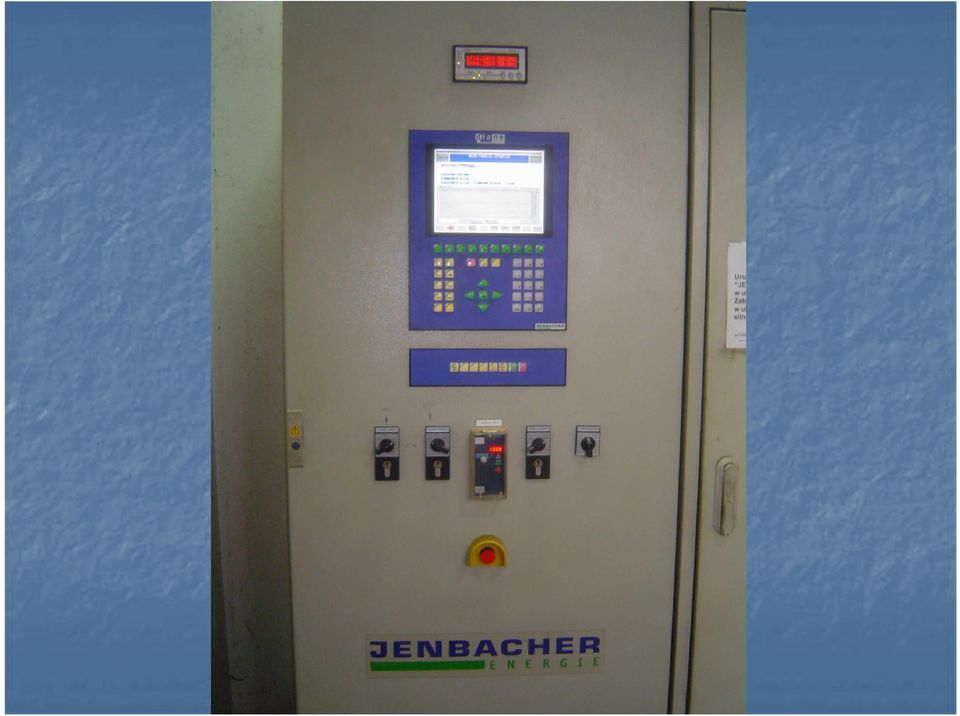

5 Ad. 3. Dane techniczne silnika: Producent Jenbacher Energie Systeme AG Typ silnika JMS 312 GS- B.LC Rodzaj silnika 4-suwowy, o zapłonie iskrowym Układ cylindrów V 70 Ilość cylindrów 12 Moc elektryczna na zaciskach generatora 543 kwel Całkowita ilość ciepła odzyskiwanego 703 kwt Sprawność całkowita 85,6%

10 Ad. 4. Lokalizacja elektrociepłowni modułowej na terenie kopalni.

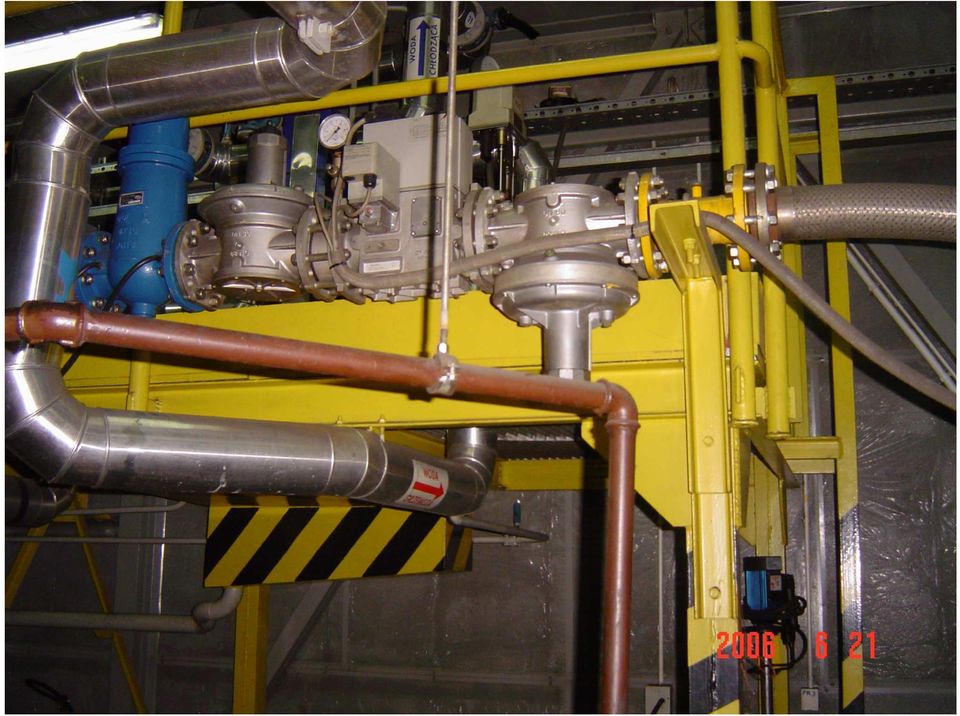

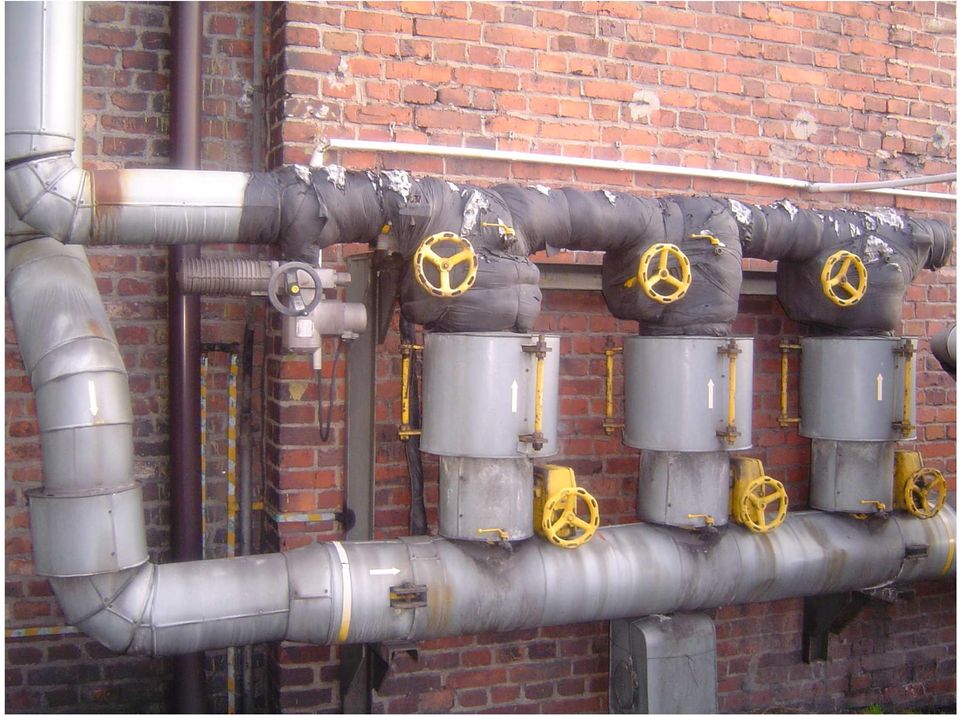

11 Ad. 5. Układ zasilania gazem. Do zasilania agregatu wykorzystana jest stacja odmetanowania zlokalizowana na terenie zakładu głównego. Stacja ta wyposażona jest w trzy sprężarki wodokrężne typu PP 7-14 o parametrach: podciśnienie (depresja) 50 kpa ciśnienie tłoczenia 20 kpa wydajność wolumetryczna 22 m³/min

12 Parametry gazu kopalnianego: zawartość metanu 35% 90 % zawartość azotu 4,8% 36,9% zawartość tlenu 1,48% 2,8 % zawartość dwutlenku węgla 4,3% 5,3% wilgotność względna 75% 95% kondensat w temp. 0 C 10,7 g/nm³ 14g/Nm³

2,8 % zawartość dwutlenku węgla 4,3% 5,3% wilgotność

15 Ad.6. Odprowadzenie energii elektrycznej do rozdzielni 6kV. Wytworzona energia elektryczna z zacisków generatora odprowadzona jest przez 3-fazowe złącze elastycznym kablem miedzianym do pola Nr 36 sekcja A, rozdzielni RG-10, gdzie zostaje zużyta na potrzeby własne kopalni.

jest przez 3-fazowe złącze elastycznym kablem miedzianym do pola Nr

18 Ad. 7. Odprowadzenie ciepła z agregatu do kotłowni. 1. Carbo-Energia zaakceptowała bez zastrzeżeń projekt podłączenia instalacji wody obiegowej dla silnika, zaproponowany przez Energotechnikę Projekt. 2. Zasilanie wody obiegowe (temp C) silnika jest realizowane z obiegu wody powrotnej rejonu obiektów # Grunwald I (rurociąg jest własnością kopalni)

dla silnika, zaproponowany przez Energotechnikę Projekt. 2.

19 3. Podłączenie wody obiegowej z silnika (temp. około 105 C) doprowadzone jest rurociągiem kopalnianym do kolektora zbiorczego wody powrotnej kotłowni, dzięki czemu zostaje podniesiona temperatura wody powrotnej zasilającej kotłownię o około 5 C w sezonie letnim i o około 1 C w sezonie grzewczym, powodując automatyczne zmniejszenie produkcji ciepła przez kotłownię o ilość ciepła doprowadzoną z silnika.

kotłowni, dzięki czemu zostaje podniesiona temperatura wody powrotnej zasilającej kotłownię o około

20 4. Produkcja ciepła przez kocioł Q = m*c * t m masa wody w obiegu c.o. c ciepło właściwe wody t = tz tp (różnica temperatur temp. zasilania obiegu c.o. z kotła minus temp. powrotu obiegu c.o.) Podnosząc temp. powrotu tp powodujemy zmniejszenie t, a co za tym idzie zmniejszenie produkcji ciepła przez kotłownię.

powrotu tp powodujemy zmniejszenie t, a co za tym idzie zmniejszenie

24 Ad. 8. Wnioski końcowe i uwagi po pięcioletnim okresie eksploatacji silnika. 1. Zainstalowany silnik w KWK Halemba-Wirek w ciągu 11 letniej eksploatacji przepracował godzin produkując:

25 RAZEM Godziny pracy h , Zużycie CH4 tys. Nm3 636, , , , ,67 537, , ,868 Produkcja en. el. MWh 2320, , , , , , , ,472 Przychody z produkcji en. el. tys. zł 591, , , , , , , ,54 Produkcja ciepła GJ 7998,0 6837,0 1640,0 7145,0 7619,8 8879, , ,48 Przychody z produkcji en. cieplnej tys. zł 199, , , , , , ,71 Średnioroczna sprawność % 71,853 74,110 52,486 80,554 83,808 82,224 83,222 - Oszczędność energii pierwotnej PES % 39,438 39,153 32,108 42,950 44,496 42,284 43,446 - Przychody ze świadectw pochodzenia tys. zł 0,00 0,00 0,00 41,51 0,00 247,76 467,15 756,42 Razem przychody tys. zł 791,71 674,22 157,74 632,57 658,00 712, , ,68

26 Godziny pracy silnika w latach Godziny pracy

27 Produkcja energii elektrycznej i cieplnej silnika w latach Energia elektryczna Energia Cieplna [ GJ ] [ MWh ] 3000

28 Sprawność oraz oszczędnośc energii pierwotnej PES silnika w latach [%] Sprawność Oszczędność energii pierwotnej PES

29 2. Gaz ujmowany z pokładów węgla musi posiadać odpowiednie właściwości fizyko-chemiczne tzn. stałą koncentrację metanu w ujmowanym gazie, najlepiej około 60 %. 3. W początkowym okresie eksploatacji silnika, kopalnia musiała przygotować system oczyszczenia i osuszenia gazu w celu zapewnienia stabilnej pracy silnika (następowało zatykanie filtrów gazu). 4. Generator musi pracować na stabilną sieć elektryczną.

30 5. Katastrofa górnicza w 2006 r. w pokładzie 506 spowodowała postój silnika na okres około dwóch lat, gaz ujmowany z innych rejonów kopalni nie maił dobrych właściwości fizykochemicznych. 6. Wskazane jest by obsługa silnika posiadała doświadczenie w pracy takich urządzeń. 7. Biorąc pod uwagę prognozę metanośności kopalni oraz fakt, że budujemy nową stację odmetanowania, kopalnia w planach inwestycyjnych na 2013/2014 r. ma zaplanowany zakup wraz z infrastrukturą towarzyszącą nowego silnik gazowego o mocy elektrycznej około 1,5 MW (aktualnie jesteśmy na etapie opracowania Planu Funkcjonalno Użytkowego).

31 KONIEC Dziękuje za uwagę Spyrka Adam
