1 Zdzisław Mizera Dyrektor ds. Badań i Rozwoju Rezerwowe zasilanie obiektów infrastruktury gazowniczej i instalacji petrochemicznych we współpracy z systemami sterowania i automatyki

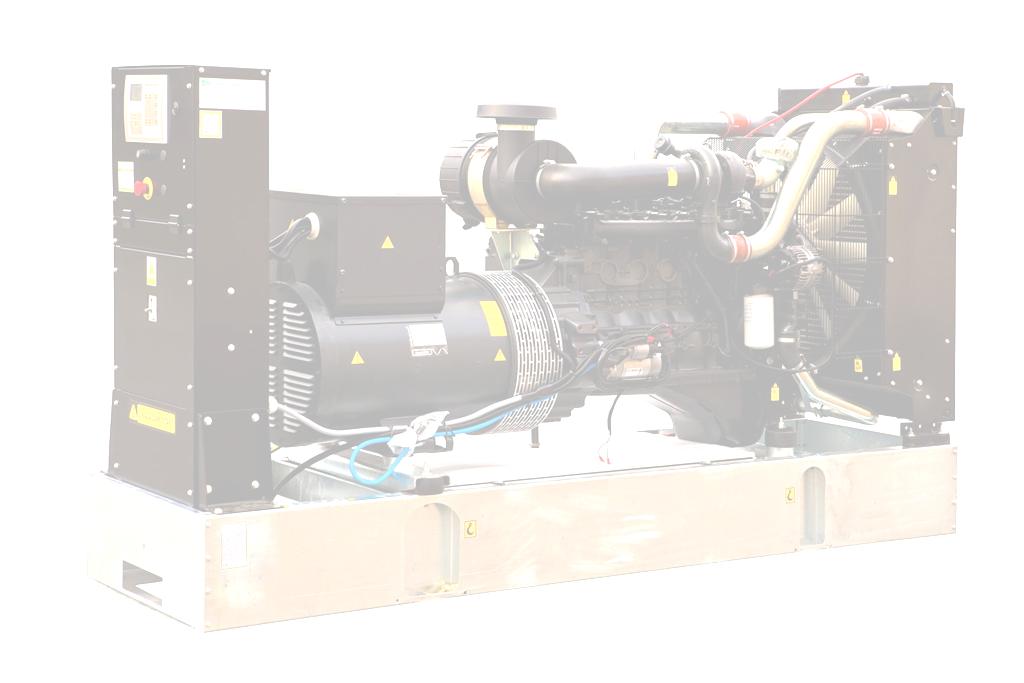

2 Wysokoprężne zespoły prądotwórcze Zasilanie rezerwowe z wykorzystaniem wysokoprężnych zespołów prądotwórczych + Niskie nakłady inwestycyjne + Zwartość i lekkość konstrukcji + Szybka gotowość do obciążenia + Odporność na przeciążenie + Prosty serwis i obsługa bieżąca Niska trwałość Konieczność dowozu, magazynowania i wymiany paliwa Ograniczenie czasu pracy przez zapas paliwa Zagrożenia pożarowe i ekologiczne magazynowaniem paliwa Trudność i ryzykowność testów sprawności pod obciążeniem Duży koszt godziny pracy

3 Wysokoprężne zespoły prądotwórcze przykłady Kontenerowy wysokoprężny zespół prądotwórczy: - super-silent - dodatkowe panele przyłączy

4 Gazowe zespoły prądotwórcze Zasilanie rezerwowe z wykorzystaniem gazowych zespołów prądotwórczych + Bardzo duża trwałość + Niepotrzebne magazynowanie paliwa + Łatwa synchronizacja z siecią: testy pod obciążeniem zasilanie podszczytowe / uzupełniające + Niski koszt godziny pracy + Ekologiczność Wysokie nakłady inwestycyjne Duże i ciężkie konstrukcje Dłuższy czas osiągnięcia gotowości do obciążenia Brak odporności na przeciążenie

5 Gazowe zespoły prądotwórcze przykłady Gazowy zespół prądotwórczy: - do pracy rezerwowej oraz podszczytowej - do zabudowy wewnątrz pomieszczeń - wersja kogeneracyjna (wytwarzanie energii elektrycznej i ciepła technologicznego)

6 Gazowe i wysokoprężne zespoły prądotwórcze Dobór, zastosowanie oraz instalacja gazowych i wysokopręznych zespołów prądotwórczych w obiektach gazowniczych i petrochemicznych Zasady: + Dobór mocy, m.in.: kryterium prawidłowego rozruchu największego odbiornika kryterium zapotrzebowanego szczytowego bilansu mocy + Stopniowe obciążenie mocą + Dostosowanie do pracy synchronicznej z siecią + Dwa niezależne elektryczne układy rozruchowe z własnymi akumulatorami (lub pojedynczy rozrusznik gazowy) + Układ automatycznego podgrzewu akumulatorów rozruchowych + Podgrzewanie cyrkulacyjne płynu chłodzącego do ok. 60 ºC (temperatura pre-heating u zależy od zaleceń producenta silnika) Zdzisław Mizera Wrocław, r.

7 Gazowe i wysokoprężne zespoły prądotwórcze Dobór, zastosowanie oraz instalacja gazowych i wysokopręznych zespołów prądotwórczych w obiektach gazowniczych i petrochemicznych Zasady (cd.): + Grzałka antykondensacyjna prądnicy + Wentylator mechaniczny napędzany bezpośrednio z wału silnika + Elektroniczna regulacja składu mieszanki i prędkości obrotowej/częstotliwości + Przyłącze gazu zapewniające m.in. właściwą temperaturę i ciśnienie gazu, bufor eliminujący zmiany ciśnienia + Instalację gaszenia pożaru gazem gaśniczym (INERGEN, FM 200) + Doświadczenia przyjęte w innych krajach (NFPA 110 Standard for Emergency and Standby Power Systems itp.).

8 Gazowe zespoły prądotwórcze przykłady Gazowy zespół prądotwórczy małej mocy (do 40 kw el ) - zasilanie urządzeń/stacji przesyłowych i monitoringowych - autonomiczna praca w dowolnych warunkach terenowych i klimatycznych

9 Gazowe i wysokoprężne zespoły prądotwórcze Dobór, zastosowanie oraz instalacja gazowych i wysokopręznych zespołów prądotwórczych w obiektach gazowniczych i petrochemicznych Najczęstsze błędy: Pominięcie zasad jw. Błędy zabudowy kontenerowej: brak możliwość łatwej wymiany każdego elementu wyposażenia instalacji agregatu prądotwórczego bez naruszania konstrukcji kontenera żaluzje bez siatek przeciw gryzoniom i owadom, bez dodatkowych zabezpieczeń przeciwdeszczowych daszkami konstrukcja kontenera nie jest przystosowana do przyjęcia bezpośrednich wyładowań atmosferycznych Brak instalacji monitoringu pracy agregatu z kamerą wewnętrzną (niezależnej od głównego systemu obiektu).

10 Gazowe zespoły prądotwórcze przykłady Autonomiczny gazowy zespół prądotwórczy do poszukiwania oraz wydobycia gazu ziemnego i ropy naftowej na terenach kopalni PGNiG S.A.

11 Zespoły prądotwórcze testy Okresowe testy sprawności systemów zasilania rezerwowego wykorzystujących gazowe i/lub wysokoprężne zespoły prądotwórcze Krytyczne zasady: + Ruch próbny prowadzony z połączeniem do pracy równoległej z siecią elektroenergetyczną + Uruchamianie do prób co najmniej jeden raz w miesiącu (12 razy w ciągu roku). Zaleca się uruchamianie co 2 tygodnie. + Comiesięczne sprawdzanie z mocą szczytową + Coroczne sprawdzanie uzupełniające: 25% mocy znamionowej przez 30 minut następnie z 50% mocy znamionowej przez 30 minut następnie 75% mocy znamionowej przez 60 minut dla całkowitej ciągłej pracy agregatu prądotwórczego 120 minut (2h)

12 Zespoły prądotwórcze testy Okresowe testy sprawności systemów zasilania rezerwowego wykorzystujących gazowe i/lub wysokoprężne zespoły prądotwórcze Krytyczne zasady (cd.): + Ww. zasady są przykładowe wg NFPA 110 (należy dla konkretnej aplikacji zasilania rezerwowego zastosować właściwy punkt metodyki NFPA 110) + Przeglądy okresowe wg wymagań producenta zespołu prądotwórczego + Na koniec okresu gwarancyjnego dostawca/producent zespołu prądotwórczego winien dostarczyć pełne oprogramowanie serwisowe wraz z kodami dostępu (login/hasło).

13 Gazowe zespoły prądotwórcze VAPOR CHP Wykorzystanie gazów odpadowych z instalacji gazowniczych i petrochemicznych do efektywnego wytwarzania energii elektrycznej i ciepła technologicznego Gazy odpadowe powstające przy wydobyciu lub przetwórstwie ropy naftowej są bardzo trudne do gospodarczego wykorzystania: Tendencja do spalania detonacyjnego Bardzo wysokie temperatury spalin Niska sprawność energetyczna Bardzo toksyczne spaliny. Tak już być nie musi

14 Gazowe zespoły prądotwórcze VAPOR CHP Laureat konkursu GreenEvo (Edycja 2013)

15 Mielec-Diesel Gaz informacje ogólne Działalność w sektorze gazowniczym od 1998 r. 40 lat doświadczeń WSK PZL-Mielec w produkcji zespołów silnikowych Lokalizacja na terenie SSE Euro-Park Mielec (pierwsza specjalna strefa ekonomiczna w Polsce)

16 Dziękuję za uwagę! Mielec-Diesel Gaz Sp. z o.o. Wojska Polskiego Mielec Zdzisław Mizera Dyrektor ds. Badań i Rozwoju tel.: z.mizera@agregaty-mielec.pl
