Mała instalacja biogazowni 75 kw el

Transkrypt

1 Mała instalacja biogazowni 75 kw el eutec ingenieure GmbH, Dresden Bialystok,

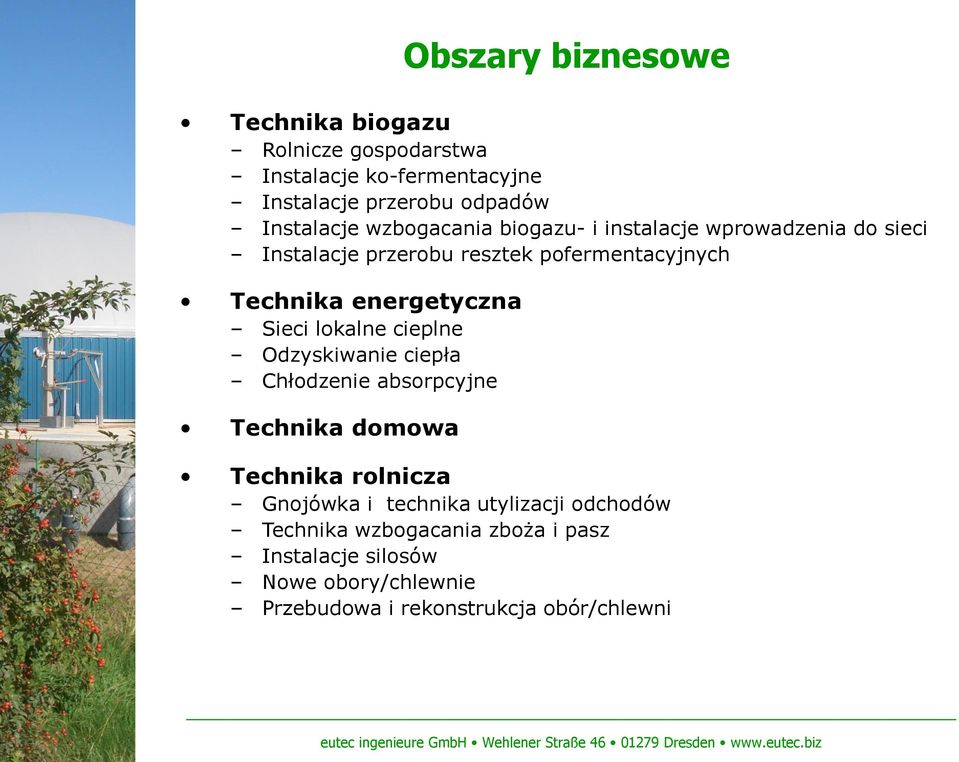

2 Obszary biznesowe Technika biogazu Rolnicze gospodarstwa Instalacje ko-fermentacyjne Instalacje przerobu odpadów Instalacje wzbogacania biogazu- i instalacje wprowadzenia do sieci Instalacje przerobu resztek pofermentacyjnych Technika energetyczna Sieci lokalne cieplne Odzyskiwanie ciepła Chłodzenie absorpcyjne Technika domowa Technika rolnicza Gnojówka i technika utylizacji odchodów Technika wzbogacania zboża i pasz Instalacje silosów Nowe obory/chlewnie Przebudowa i rekonstrukcja obór/chlewni 2

3 Przegląd świadczeń Kompletne spektrum świadczeń inżynierskich z jednej ręki! Poradnictwo, planowanie, projektowanie, przetarg Procedura uzyskiwania zezwolenia według BImSchG, prawo budowlane itd. łącznie z zarządzaniem urzędami Nadrzędny nadzór budowlany, nadzór budowlany, miejscowy nadzór budowlany uruchomienie Optymalizacja instalacji Specjalne planowanie fachowe (np. koncepcje przeciw-pożarowe, koncepcje wykorzystania ciepła) Sterowanie projektem podczas budowy instalacji bio-gazowni przez wykonawcę generalnego wspieramy Państwo jako inwestora i reprezentujemy Państwa interesy wobec wykonawcy generalnego! Studia & ekspertyzy Serwis instalacji i opieka procesu biologicznego Opieka w razie zakłóceń pracy instalacji sporządzenie planów pożarowych, koncepcji uniknięcia zakłóceń, dokumentów ochrony przed eksplozjami, ocena zagrożeń i wiele innych 3

4 Spis treści 1. Podstawy wytwarzania biogazu 2. Instalacja gnojówki I 3. Instalacja gnojówki II 4. Zalety technologii eutec 4

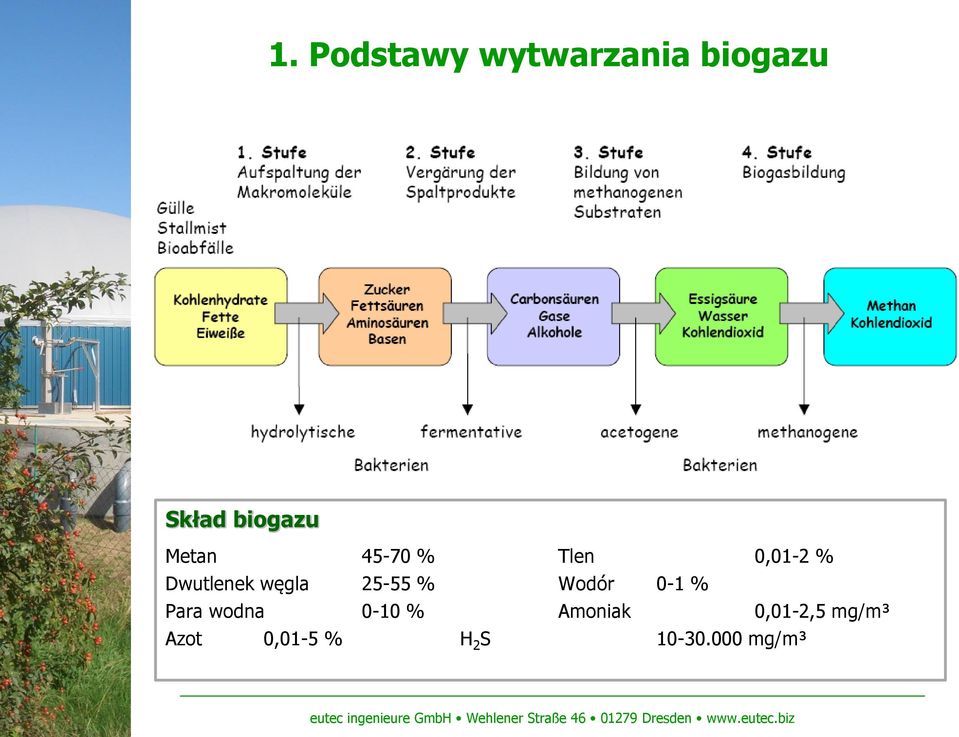

5 1. Podstawy wytwarzania biogazu Skład biogazu Metan % Tlen 0,01-2 % Dwutlenek węgla % Wodór 0-1 % Para wodna 0-10 % Amoniak 0,01-2,5 mg/m³ Azot 0,01-5 % H 2 S mg/m³ 5

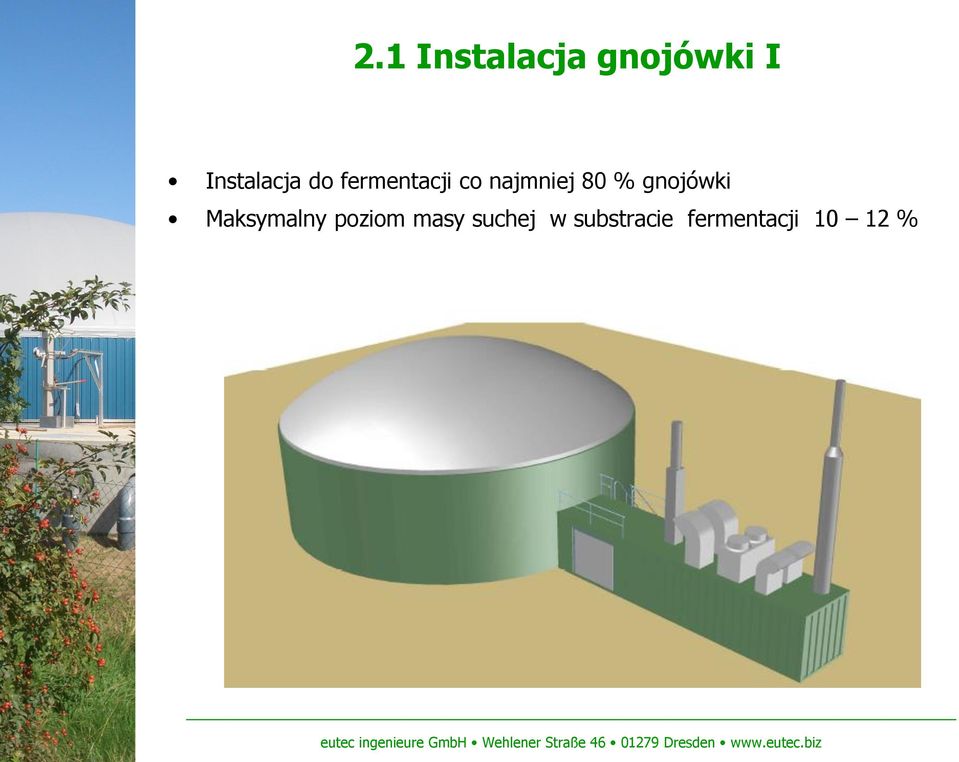

6 2.1 Instalacja gnojówki I Instalacja do fermentacji co najmniej 80 % gnojówki Maksymalny poziom masy suchej w substracie fermentacji % 6

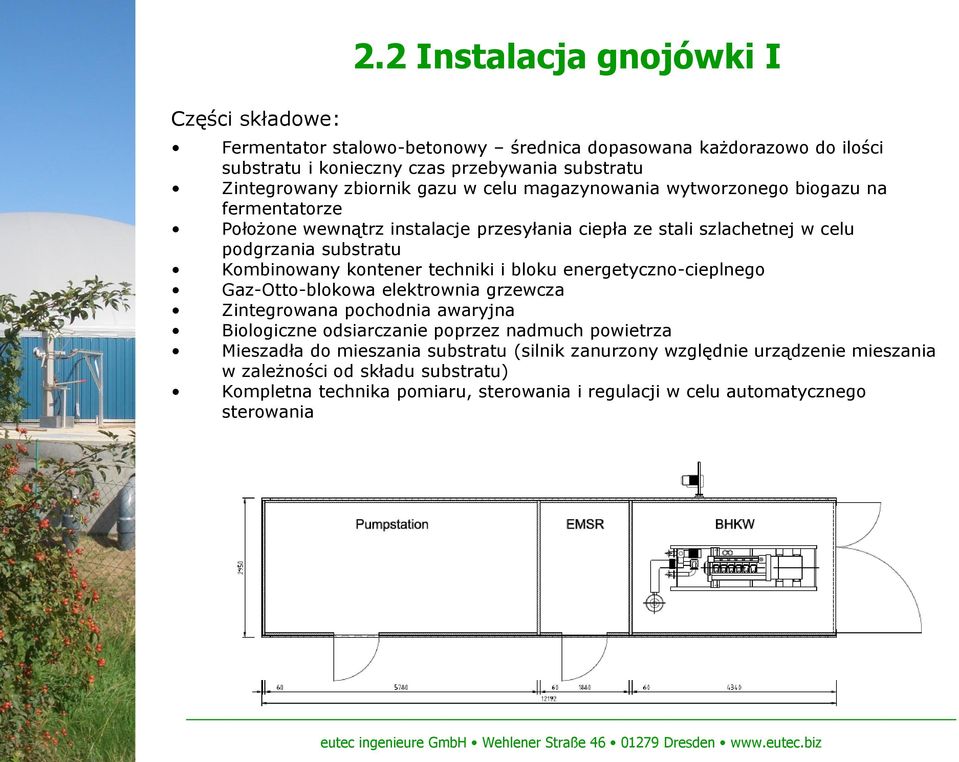

7 2.2 Instalacja gnojówki I Części składowe: Fermentator stalowo-betonowy średnica dopasowana każdorazowo do ilości substratu i konieczny czas przebywania substratu Zintegrowany zbiornik gazu w celu magazynowania wytworzonego biogazu na fermentatorze Położone wewnątrz instalacje przesyłania ciepła ze stali szlachetnej w celu podgrzania substratu Kombinowany kontener techniki i bloku energetyczno-cieplnego Gaz-Otto-blokowa elektrownia grzewcza Zintegrowana pochodnia awaryjna Biologiczne odsiarczanie poprzez nadmuch powietrza Mieszadła do mieszania substratu (silnik zanurzony względnie urządzenie mieszania w zależności od składu substratu) Kompletna technika pomiaru, sterowania i regulacji w celu automatycznego sterowania 7

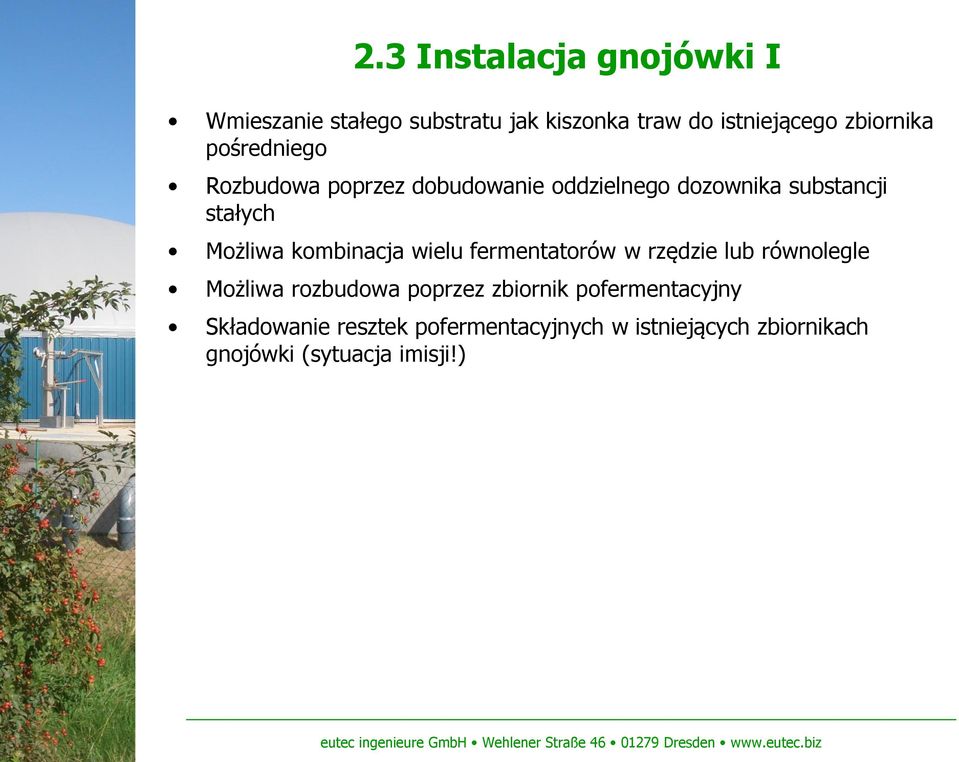

8 2.3 Instalacja gnojówki I Wmieszanie stałego substratu jak kiszonka traw do istniejącego zbiornika pośredniego Rozbudowa poprzez dobudowanie oddzielnego dozownika substancji stałych Możliwa kombinacja wielu fermentatorów w rzędzie lub równolegle Możliwa rozbudowa poprzez zbiornik pofermentacyjny Składowanie resztek pofermentacyjnych w istniejących zbiornikach gnojówki (sytuacja imisji!) 8

9 3.1 Instalacja gnojówki II Instalacja do fermentacji gnojówki i dużego udziału substancji stałych Pfropfenstromreaktor (reaktor leżący) w celu zwiększenia czasu przebywania substratu Jednostka rozdrabniająca do słomy i rozdrabniania odchodów i substratu o długich włóknach 9

10 3.2 Instalacja gnojówki II Części składowe: Dodatkowo do instalacji gnojówki I Jednostka dezintegracji rozdrobnienia substancji stałych łącznie z wmieszaniem rozdrobnionych substancji stałych do substratu fermentującego poprzez specjalną pompę (Rachentrichterpumpe). Pfropfenstromfermenter leżący zbiornik stalowy z centralnym mechanizmem mieszania, grzania, izolacji. 10

11 4. Zalety techniki eutec Prosty sposób budowy na wysokim poziomie technicznym Łatwa obsługa Niski nakład opieki Wysokowartościowe komponenty techniczne Gas-Otto-BHKW (blok energetyczno-cieplny) z wysoką sprawnością Duzy zbiornik gazu w celu stabilizacji/zabezpieczenia biogazu Wpasowanie instalacji do istniejących obiektów z uwagi na małe zapotrzebowanie na miejsce Wykorzystanie istniejących zbiorników i magazynów gnojówki Możliwa bezproblemowa rozbudowa instalacji Możliwa wymiana poszczególnych komponentów, jeśli klient sobie tego życzy Fermentując gnojówkę, rolnicze odpady i odpady pasz korzysta się z niewykorzystanego do tej pory potencjału energetycznego Możliwe wykorzystanie zewnętrzne ciepłą poza zimnym okresem roku 11

12 Dziękuję bardzo za Państwa uwagę! eutec ingenieure GmbH Energie-, Umwelt- und Verfahrenstechnik Wehlener Straße Dresden Telefon: Telefon: Internet: 12
