Agregat prądotwórczy kogeneracyjny AGV 200 zasilany gazem.

Transkrypt

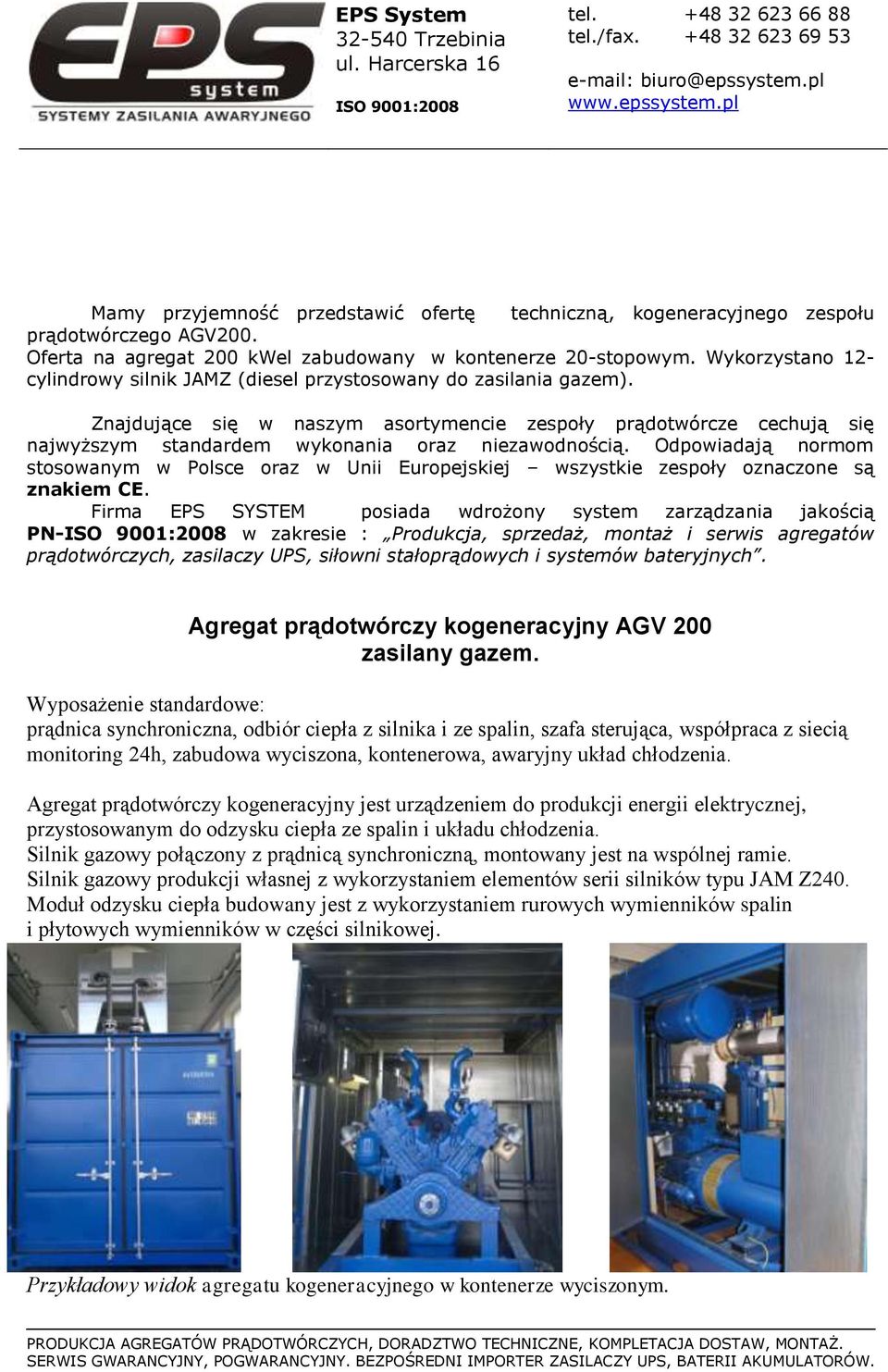

1 Mamy przyjemność przedstawić ofertę techniczną, kogeneracyjnego zespołu prądotwórczego AGV200. Oferta na agregat 200 kwel zabudowany w kontenerze 20-stopowym. Wykorzystano 12- cylindrowy silnik JAMZ (diesel przystosowany do zasilania gazem). Znajdujące się w naszym asortymencie zespoły prądotwórcze cechują się najwyższym standardem wykonania oraz niezawodnością. Odpowiadają normom stosowanym w Polsce oraz w Unii Europejskiej wszystkie zespoły oznaczone są znakiem CE. Firma EPS SYSTEM posiada wdrożony system zarządzania jakością PN- w zakresie : Produkcja, sprzedaż, montaż i serwis agregatów prądotwórczych, zasilaczy UPS, siłowni stałoprądowych i systemów bateryjnych. Agregat prądotwórczy kogeneracyjny AGV 200 zasilany gazem. Wyposażenie standardowe: prądnica synchroniczna, odbiór ciepła z silnika i ze spalin, szafa sterująca, współpraca z siecią monitoring 24h, zabudowa wyciszona, kontenerowa, awaryjny układ chłodzenia. Agregat prądotwórczy kogeneracyjny jest urządzeniem do produkcji energii elektrycznej, przystosowanym do odzysku ciepła ze spalin i układu chłodzenia. Silnik gazowy połączony z prądnicą synchroniczną, montowany jest na wspólnej ramie. Silnik gazowy produkcji własnej z wykorzystaniem elementów serii silników typu JAM Z240. Moduł odzysku ciepła budowany jest z wykorzystaniem rurowych wymienników spalin i płytowych wymienników w części silnikowej. Przykładowy widok agregatu kogeneracyjnego w kontenerze wyciszonym.

2 Widok poglądowy szafy sterującej. Szafa sterownicza dostarczana wraz z agregatem, zabudowana w wydzielonej części kontenera, zawiera część wysokoprądową oraz układ automatycznej kontroli i nadzoru zapewniający bezobsługową pracę zespołu. Mikroprocesorowy układ sterowania zapewnia automatyczną pracę generatora, pełną kontrolę pracy silnika i prądnicy ze szczególnym uwzględnieniem parametrów wyjściowych oraz stanów awaryjnych. Układ umożliwia nadzór oraz automatyczną pracą równoległą z siecią energetyki zawodowej lub z innym zespołem oraz kontroluje pracę systemu odzysku ciepła. Szafa sterownicza zawiera wszystkie elementy umożliwiające podłączenie agregatu do sieci energetycznej (oprócz układów pomiarowych służących do rozliczeń sprzedawanej energii). Dane techniczne agregatu kogeneracyjnego AGV ) Silnik gazowy 12 cylindrowy, wolnossący. Wersja silnika AP240J Moc elektryczna 200 kwe. 5) Maksymalna moc cieplna 300 kwt (maksymalna temperatura wejściowa nośnika ciepła: 70 C). Układ zapłonowy, elektroniczny, wysokoenergetyczny, bezrozdzielaczowy, z regulacją kąta wyprzedzenia zapłonu, Automatyczny, elektroniczny regulator prędkości obrotowej silnika, Ścieżka gazowa kompletna, z elektrozaworem, Zużycie gazu około 0,45 m 3 /kwh energii elektrycznej (biogaz 60% metanu, pełne obciążenie). Akumulatory rozruchowe 24V, Prostownik do automatycznego ładowania akumulatorów. Prądnica synchroniczna MeccAlte, 250kVA, 400V, 50Hz, cos φ 0,8, 1500obr/min. Szafa sterownicza umożliwiająca nadzór oraz automatyczną pracą równoległą z siecią energetyki zawodowej lub z innym zespołem. Amortyzatory antywibracyjne. Chłodnica awaryjna montowana na dachu kontenera. Wymiary całkowite wersji kontenerowej: długość 6060mm, szerokość 2440mm, wysokość 2600mm (dodatkowo chłodnica z wentylatorami +1360mm wysokości). Masa: 6500 kg.

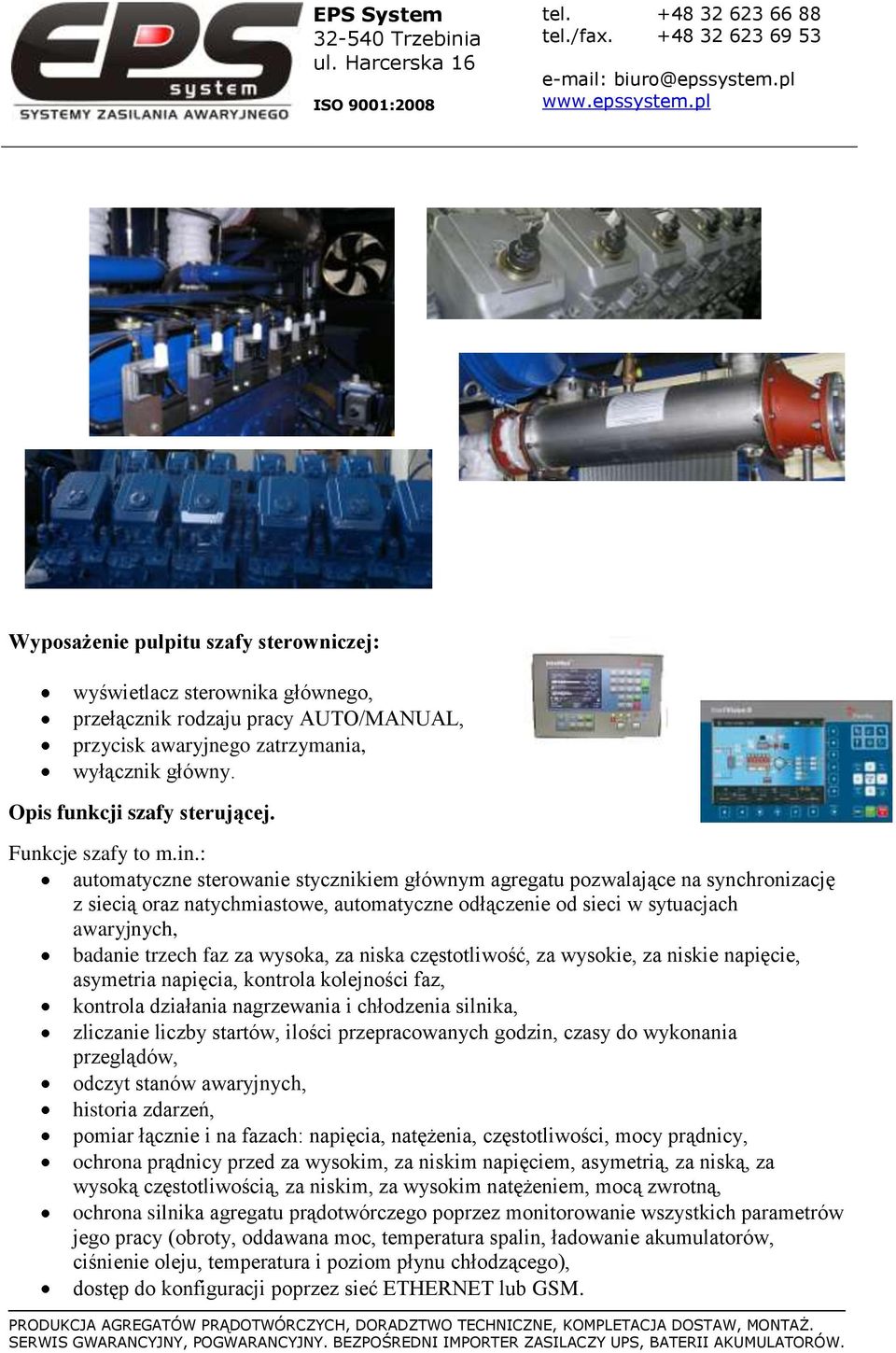

3 Wyposażenie pulpitu szafy sterowniczej: wyświetlacz sterownika głównego, przełącznik rodzaju pracy AUTO/MANUAL, przycisk awaryjnego zatrzymania, wyłącznik główny. Opis funkcji szafy sterującej. Funkcje szafy to m.in.: automatyczne sterowanie stycznikiem głównym agregatu pozwalające na synchronizację z siecią oraz natychmiastowe, automatyczne odłączenie od sieci w sytuacjach awaryjnych, badanie trzech faz za wysoka, za niska częstotliwość, za wysokie, za niskie napięcie, asymetria napięcia, kontrola kolejności faz, kontrola działania nagrzewania i chłodzenia silnika, zliczanie liczby startów, ilości przepracowanych godzin, czasy do wykonania przeglądów, odczyt stanów awaryjnych, historia zdarzeń, pomiar łącznie i na fazach: napięcia, natężenia, częstotliwości, mocy prądnicy, ochrona prądnicy przed za wysokim, za niskim napięciem, asymetrią, za niską, za wysoką częstotliwością, za niskim, za wysokim natężeniem, mocą zwrotną, ochrona silnika agregatu prądotwórczego poprzez monitorowanie wszystkich parametrów jego pracy (obroty, oddawana moc, temperatura spalin, ładowanie akumulatorów, ciśnienie oleju, temperatura i poziom płynu chłodzącego), dostęp do konfiguracji poprzez sieć ETHERNET lub GSM.

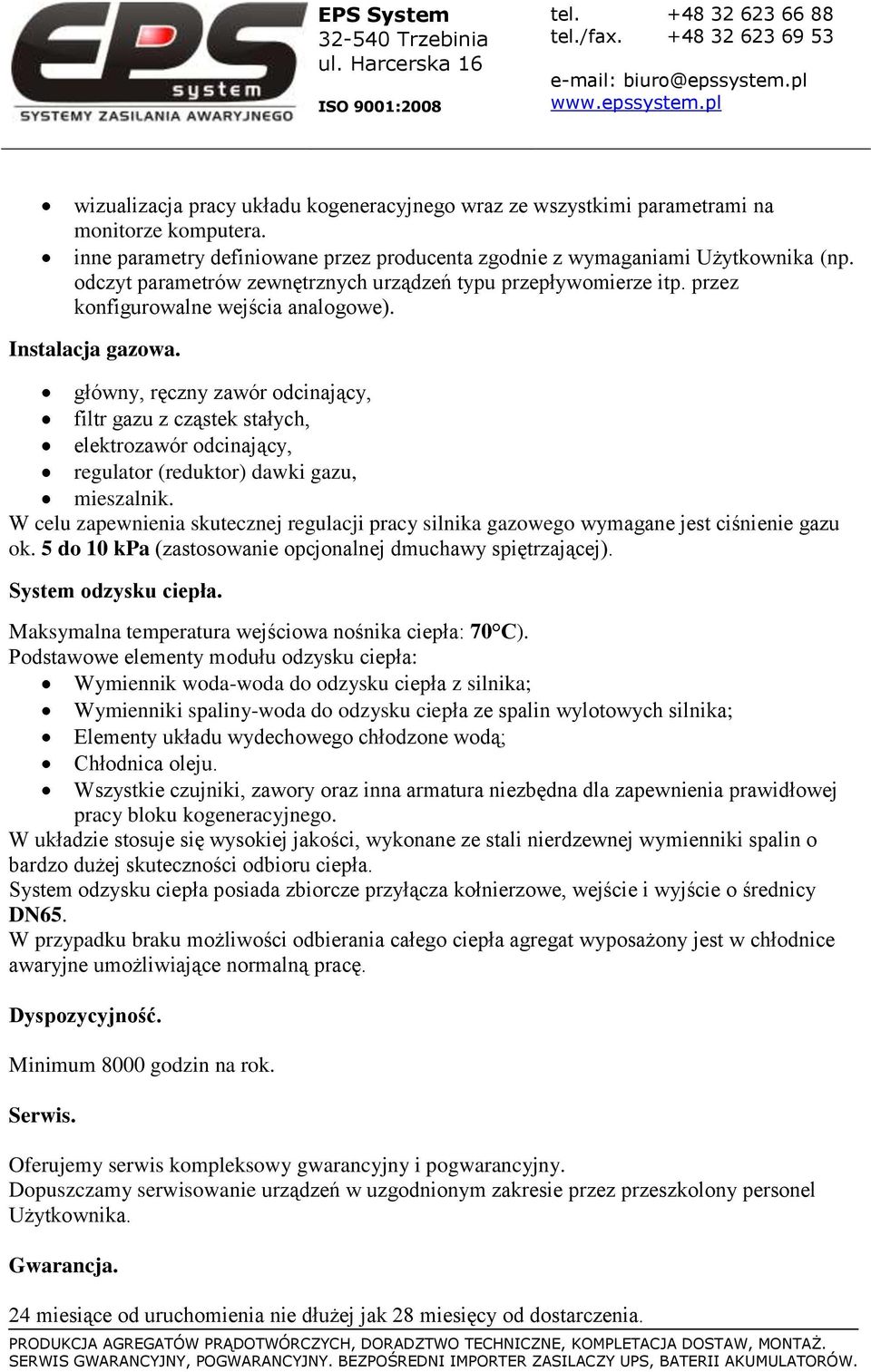

4 wizualizacja pracy układu kogeneracyjnego wraz ze wszystkimi parametrami na monitorze komputera. inne parametry definiowane przez producenta zgodnie z wymaganiami Użytkownika (np. odczyt parametrów zewnętrznych urządzeń typu przepływomierze itp. przez konfigurowalne wejścia analogowe). Instalacja gazowa. główny, ręczny zawór odcinający, filtr gazu z cząstek stałych, elektrozawór odcinający, regulator (reduktor) dawki gazu, mieszalnik. W celu zapewnienia skutecznej regulacji pracy silnika gazowego wymagane jest ciśnienie gazu ok. 5 do 10 kpa (zastosowanie opcjonalnej dmuchawy spiętrzającej). System odzysku ciepła. Maksymalna temperatura wejściowa nośnika ciepła: 70 C). Podstawowe elementy modułu odzysku ciepła: Wymiennik woda-woda do odzysku ciepła z silnika; Wymienniki spaliny-woda do odzysku ciepła ze spalin wylotowych silnika; Elementy układu wydechowego chłodzone wodą; Chłodnica oleju. Wszystkie czujniki, zawory oraz inna armatura niezbędna dla zapewnienia prawidłowej pracy bloku kogeneracyjnego. W układzie stosuje się wysokiej jakości, wykonane ze stali nierdzewnej wymienniki spalin o bardzo dużej skuteczności odbioru ciepła. System odzysku ciepła posiada zbiorcze przyłącza kołnierzowe, wejście i wyjście o średnicy DN65. W przypadku braku możliwości odbierania całego ciepła agregat wyposażony jest w chłodnice awaryjne umożliwiające normalną pracę. Dyspozycyjność. Minimum 8000 godzin na rok. Serwis. Oferujemy serwis kompleksowy gwarancyjny i pogwarancyjny. Dopuszczamy serwisowanie urządzeń w uzgodnionym zakresie przez przeszkolony personel Użytkownika. Gwarancja. 24 miesiące od uruchomienia nie dłużej jak 28 miesięcy od dostarczenia.
