1 SYSTEM VCR HIGRO AERECO WENTYLACJA MECHANICZNA ZBIORCZA materiały projektowe, budownictwo mieszkaniowe

2

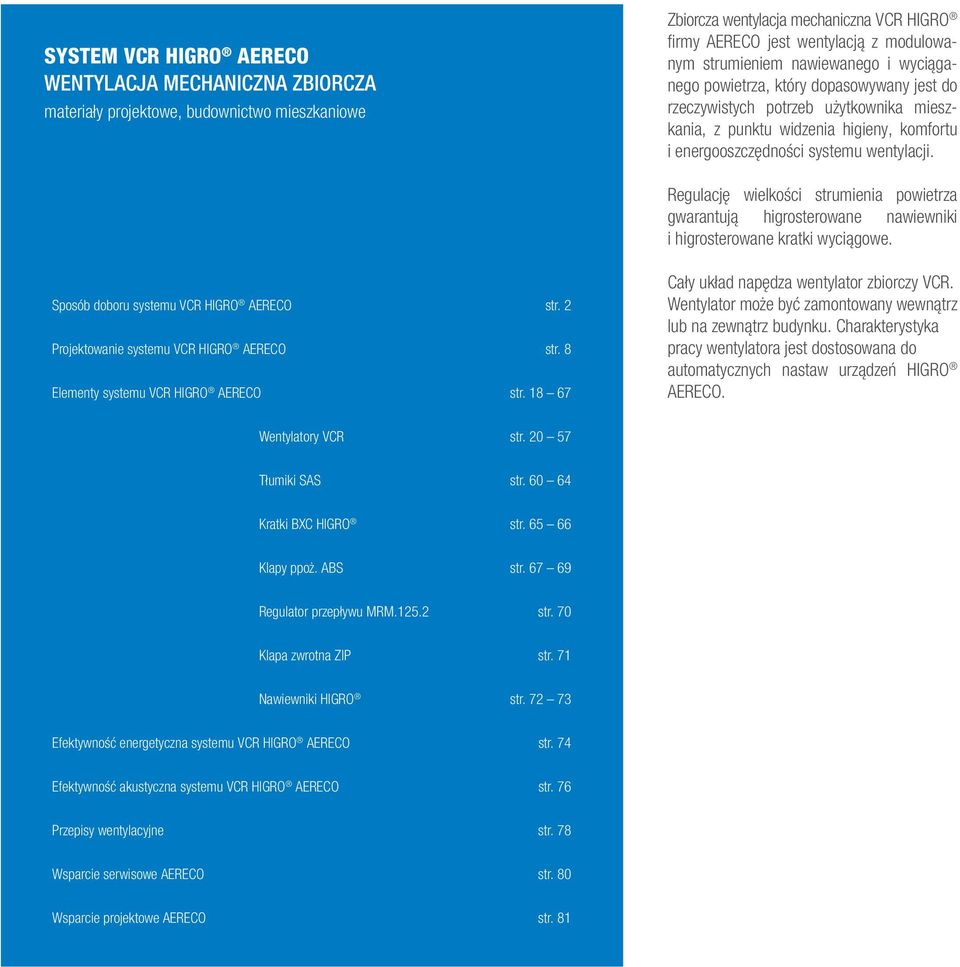

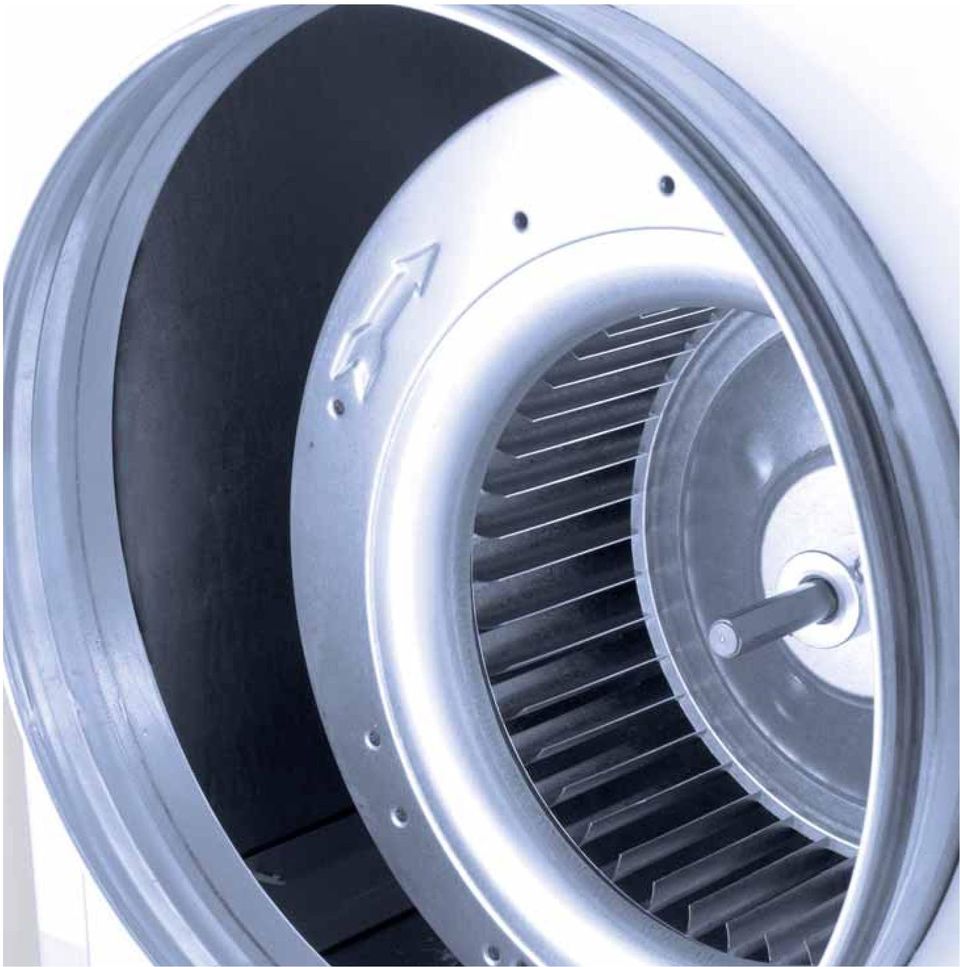

3 SYSTEM VCR HIGRO AERECO WENTYLACJA MECHANICZNA ZBIORCZA materiały projektowe, budownictwo mieszkaniowe Zbiorcza wentylacja mechaniczna VCR HIGRO fi rmy AERECO jest wentylacją z modulowanym strumieniem nawiewanego i wyciąganego powietrza, który dopasowywany jest do rzeczywistych potrzeb użytkownika mieszkania, z punktu widzenia higieny, komfortu i energooszczędności systemu wentylacji. Regulację wielkości strumienia powietrza gwarantują higrosterowane nawiewniki i higrosterowane kratki wyciągowe. Sposób doboru systemu VCR HIGRO AERECO str. 2 Projektowanie systemu VCR HIGRO AERECO str. 8 Elementy systemu VCR HIGRO AERECO str Cały układ napędza wentylator zbiorczy VCR. Wentylator może być zamontowany wewnątrz lub na zewnątrz budynku. Charakterystyka pracy wentylatora jest dostosowana do automatycznych nastaw urządzeń HIGRO AERECO. Wentylatory VCR str Tłumiki SAS str Kratki BXC HIGRO str Klapy ppoż. ABS str Regulator przepływu MRM str. 7 Klapa zwrotna ZIP str. 71 Nawiewniki HIGRO str Efektywność energetyczna systemu VCR HIGRO AERECO str. 74 Efektywność akustyczna systemu VCR HIGRO AERECO str. 76 Przepisy wentylacyjne str. 78 Wsparcie serwisowe AERECO str. 8 Wsparcie projektowe AERECO str. 81

4 2 SYSTEM AERECO VCR HIGRO SPOSÓB DOBORU SYSTEMU VCR HIGRO AERECO VCR HIGRO AERECO System opierający się na współpracujących ze sobą elementach higrosterowanych AERECO, uzupełnionych o wentylację wyciągową zbiorczą VCR HIGRO. jest doskonałym rozwiązaniem w szczególności dla budownictwa mieszkaniowego. Zastosowanie tego systemu pozwala uzyskać automatycznie regulowaną wentylację dostosowaną do aktualnie panujących w pomieszczeniu warunków, co ma istotny wpływ na komfort użytkowników. Zasada działania: Wywiew powietrza odbywa się poprzez wyciągowe kratki higrosterowane BXC umieszczone w kuchni, łazience, wc i innych pomieszczeniach pomocniczych (np. garderoba). Zmienne otwarcie kratek wyciągowych może być realizowany poprzez: Zmianę poziomu wilgotności w pomieszczeniu Ręczne uruchomienie Czujnik ruchu Dopływ powietrza do pomieszczeń (pokoje, kuchnia) realizowany jest poprzez higrosterowane nawiewniki AERECO zamontowane w oknach lub w ścianach.

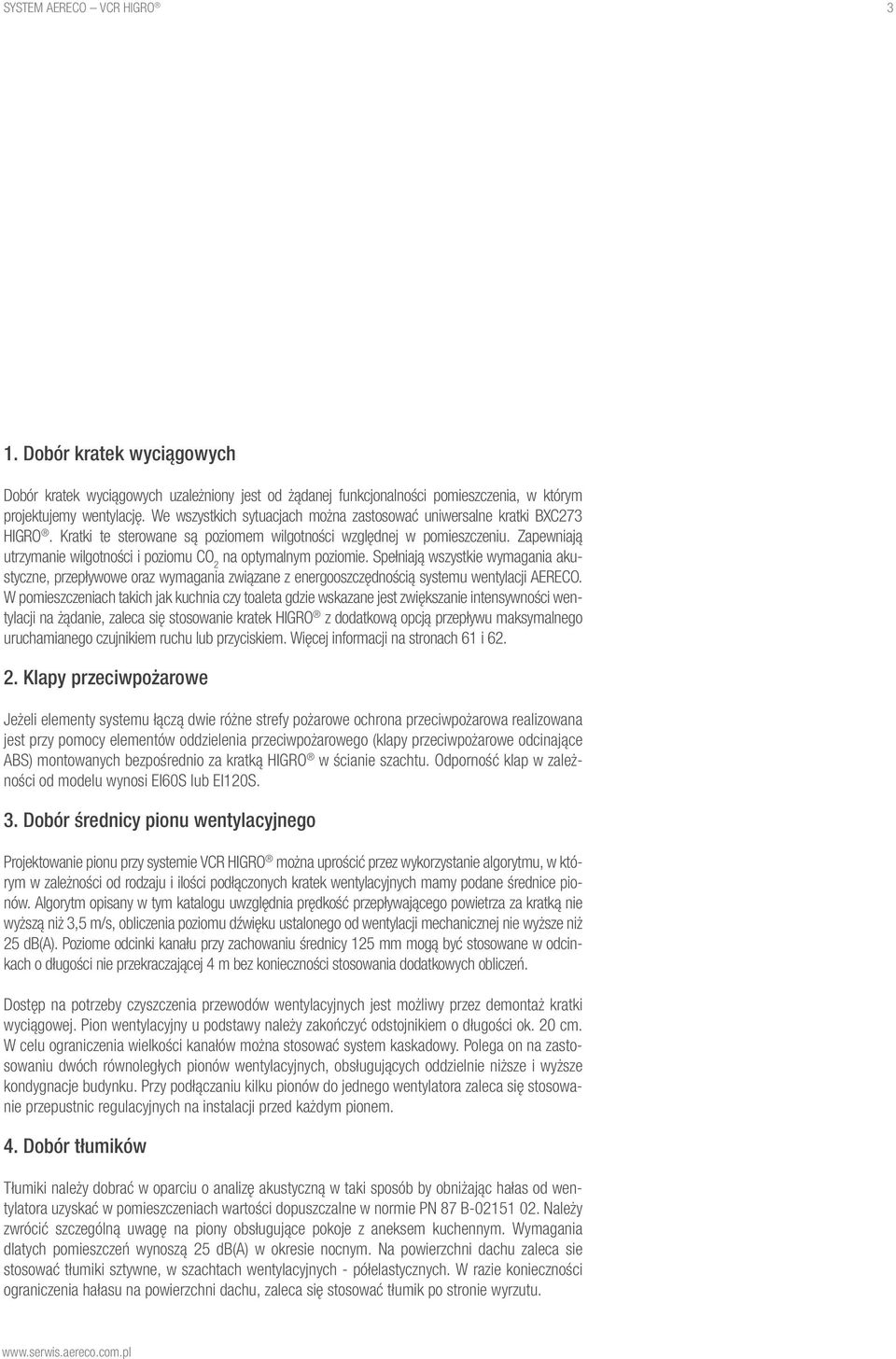

5 SYSTEM AERECO VCR HIGRO 3 1. Dobór kratek wyciągowych Dobór kratek wyciągowych uzależniony jest od żądanej funkcjonalności pomieszczenia, w którym projektujemy wentylację. We wszystkich sytuacjach można zastosować uniwersalne kratki BXC273 HIGRO. Kratki te sterowane są poziomem wilgotności względnej w pomieszczeniu. Zapewniają utrzymanie wilgotności i poziomu CO 2 na optymalnym poziomie. Spełniają wszystkie wymagania akustyczne, przepływowe oraz wymagania związane z energooszczędnością systemu wentylacji AERECO. W pomieszczeniach takich jak kuchnia czy toaleta gdzie wskazane jest zwiększanie intensywności wentylacji na żądanie, zaleca się stosowanie kratek HIGRO z dodatkową opcją przepływu maksymalnego uruchamianego czujnikiem ruchu lub przyciskiem. Więcej informacji na stronach 61 i Klapy przeciwpożarowe Jeżeli elementy systemu łączą dwie różne strefy poża rowe ochrona przeciwpożarowa realizowana jest przy pomocy elementów oddzielenia przeciwpożarowego (klapy przeciwpożarowe odcinające ABS) montowanych bezpośrednio za kratką HIGRO w ścianie szachtu. Odporność klap w zależności od modelu wynosi EI6S lub EI12S. 3. Dobór średnicy pionu wentylacyjnego Projektowanie pionu przy systemie VCR HIGRO można uprościć przez wykorzystanie algorytmu, w którym w zależności od rodzaju i ilości podłączonych kratek wentylacyjnych mamy podane średnice pionów. Algorytm opisany w tym katalogu uwzględnia prędkość przepływającego po wietrza za kratką nie wyższą niż 3,5 m/s, obliczenia poziomu dźwięku ustalonego od wentylacji mechanicznej nie wyższe niż 25 db(a). Poziome odcinki kanału przy zachowaniu średnicy 125 mm mogą być stosowane w odcinkach o długości nie przekraczającej 4 m bez konieczności stosowania dodatkowych obliczeń. Dostęp na potrzeby czyszczenia przewodów wentylacyjnych jest możliwy przez demontaż kratki wyciągowej. Pion wentylacyjny u podstawy należy zakończyć odstojnikiem o długości ok. 2 cm. W celu ograniczenia wielkości kanałów można stosować system kaskadowy. Polega on na zastosowaniu dwóch równoległych pionów wentylacyjnych, obsługujących oddzielnie niższe i wyższe kondygnacje budynku. Przy podłączaniu kilku pionów do jednego wentylatora zaleca się stosowanie przepustnic regulacyjnych na instalacji przed każdym pionem. 4. Dobór tłumików Tłumiki należy dobrać w oparciu o analizę akustyczną w taki sposób by obniżając hałas od wentylatora uzyskać w pomieszczeniach wartości dopuszczalne w normie PN 87 B Należy zwrócić szczególną uwagę na piony obsługujące pokoje z aneksem kuchennym. Wymagania dlatych pomieszczeń wynoszą 25 db(a) w okresie nocnym. Na powierzchni dachu zaleca sie stosować tłumiki sztywne, w szachtach wentylacyjnych - półelastycznych. W razie konieczności ograniczenia hałasu na powierzchni dachu, zaleca się stosować tłumik po stronie wyrzutu.

6 4 SYSTEM AERECO VCR HIGRO 5. Dobór wentylatora System VCR HIGRO dostosowuje intensywność wentylacji do rzeczywistych potrzeb. Dlatego ilość powietrza przepływającego przez wentylator zmienia się wielokrotnie w ciągu dnia. Z tego powodu w systemach VCR HIGRO należy stosować wentylatory dostosowujące moc wentylatora do stopnia otwarcia elementów higrosterowanych. Zaleca się żeby punkt pracy wentylatora znajdował się w zalecanym obszarze pracy. Zapewnia to zapas mocy umożliwiający elastyczną pracę wentylatora, zachowanie parametrów akustyki oraz zmniejszenie zużycia energii elektrycznej. VCR.SE, VCR.SE.A, VCR.SE.HB, VCR.SE.A.HB, VCR.SE.H VCR.9.12.SE VCR.9.9.SE VCR.9.85.SE VCR.9.75.SE VCR.9.6.SE..H VCR.9.6.SE VCR.8.47.SE VCR.8.4.SE VCR.8.35.SE VCR.8.3.SE..H VCR.8.3.SE VCR.8.25.SE VCR.7.3.SE..A.HB VCR.7.3.SE.HB VCR.6.2.SE..A.HB VCR.6.2.SE.HB VCR.5.25.SE VCR.5.2.SE VCR.4.15.SE VCR.3.75.SE VCR.2.7.SE..A.HB VCR.2.7.SE.HB VCR.1.45.SE..A.HB VCR.1.45.SE.HB VCR.LE, VCR.HC VCR LE VCR.12.1.LE VCR.11.8.SE VCR LE VCR.1.5.LE VCR.25.4.HC VCR.24.3.HC VCR HC VCR HC VCR.21.8.SE..HC

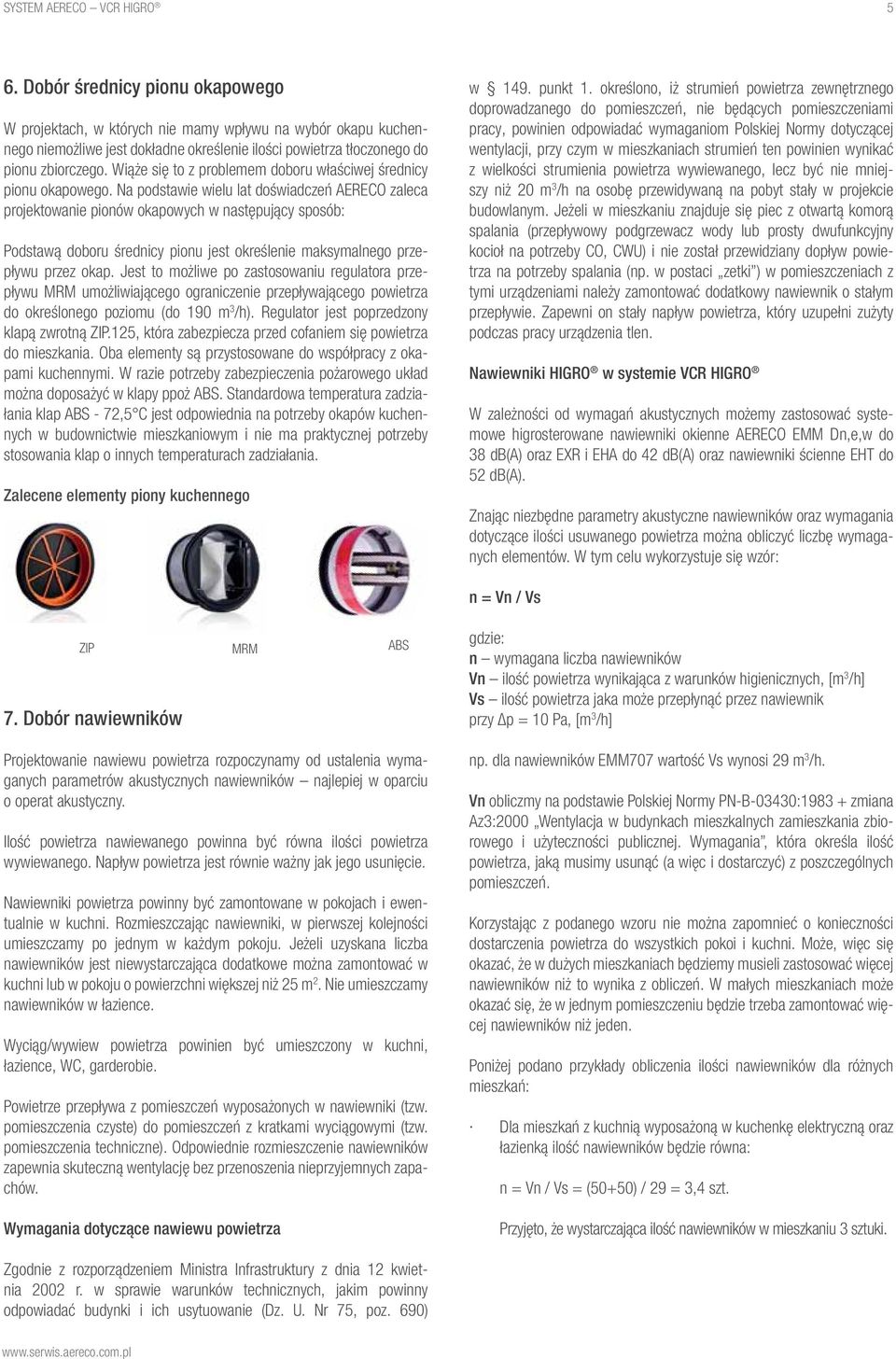

7 SYSTEM AERECO VCR HIGRO 5 6. Dobór średnicy pionu okapowego W projektach, w których nie mamy wpływu na wybór okapu kuchennego niemożliwe jest dokładne określenie ilości powietrza tłoczonego do pionu zbiorczego. Wiąże się to z problemem doboru właściwej średnicy pionu okapowego. Na podstawie wielu lat doświadczeń AERECO zaleca projektowanie pionów okapowych w następujący sposób: Podstawą doboru średnicy pionu jest określenie maksymalnego przepływu przez okap. Jest to możliwe po zastosowaniu regulatora przepływu MRM umożliwiającego ograniczenie przepływającego powietrza do określonego poziomu (do 19 m 3 /h). Regulator jest poprzedzony klapą zwrotną ZIP.125, która zabezpiecza przed cofaniem się powietrza do mieszkania. Oba elementy są przystosowane do współpracy z okapami kuchennymi. W razie potrzeby zabezpieczenia pożarowego układ można doposażyć w klapy ppoż ABS. Standardowa temperatura zadziałania klap ABS - 72,5 C jest odpowiednia na potrzeby okapów kuchennych w budownictwie mieszkaniowym i nie ma praktycznej potrzeby stosowania klap o innych temperaturach zadziałania. Zalecene elementy piony kuchennego w 149. punkt 1. określono, iż strumień powietrza zewnętrznego doprowadzanego do pomieszczeń, nie będących pomieszczeniami pracy, powinien odpowiadać wymaganiom Polskiej Normy dotyczącej wentylacji, przy czym w mieszkaniach strumień ten powinien wynikać z wielkości strumienia powietrza wywiewanego, lecz być nie mniejszy niż 2 m 3 /h na osobę przewidywaną na pobyt stały w projekcie budowlanym. Jeżeli w mieszkaniu znajduje się piec z otwartą komorą spalania (przepływowy podgrzewacz wody lub prosty dwufunkcyjny kocioł na potrzeby CO, CWU) i nie został przewidziany dopływ powietrza na potrzeby spalania (np. w postaci zetki ) w pomieszczeniach z tymi urządzeniami należy zamontować dodatkowy nawiewnik o stałym przepływie. Zapewni on stały napływ powietrza, który uzupełni zużyty podczas pracy urządzenia tlen. Nawiewniki HIGRO w systemie VCR HIGRO W zależności od wymagań akustycznych możemy zasto sować systemowe higrosterowane nawiewniki okienne AERECO EMM Dn,e,w do 38 db(a) oraz EXR i EHA do 42 db(a) oraz nawiewniki ścienne EHT do 52 db(a). Znając niezbędne parametry akustyczne nawiewników oraz wymagania dotyczące ilości usuwanego powietrza można obliczyć liczbę wymaganych elementów. W tym celu wykorzystuje się wzór: n = Vn / Vs ZIP 7. Dobór nawiewników MRM ABS gdzie: n wymagana liczba nawiewników Vn ilość powietrza wynikająca z warunków higienicznych, [m 3 /h] Vs ilość powietrza jaka może przepłynąć przez nawiewnik przy Δp = 1 Pa, [m 3 /h] Projektowanie nawiewu powietrza rozpoczynamy od ustalenia wymaganych parametrów akustycznych na wiewników najlepiej w oparciu o operat akustyczny. Ilość powietrza nawiewanego powinna być równa ilości powietrza wywiewanego. Napływ powietrza jest równie ważny jak jego usunięcie. Nawiewniki powietrza powinny być zamontowane w pokojach i ewentualnie w kuchni. Rozmieszczając nawiewniki, w pierwszej kolejności umieszczamy po jednym w każdym pokoju. Jeżeli uzyskana liczba nawiewników jest niewystarczająca dodatkowe można zamontować w kuchni lub w pokoju o powierzchni większej niż 25 m 2. Nie umieszczamy nawiewników w łazience. Wyciąg/wywiew powietrza powinien być umieszczony w kuchni, łazience, WC, garderobie. Powietrze przepływa z pomieszczeń wyposażonych w nawiewniki (tzw. pomieszczenia czyste) do pomieszczeń z kratkami wyciągowymi (tzw. pomieszczenia techniczne). Odpowiednie rozmieszczenie nawiewników zapewnia skuteczną wentylację bez przenoszenia nieprzyjemnych zapachów. Wymagania dotyczące nawiewu powietrza np. dla nawiewników EMM77 wartość Vs wynosi 29 m 3 /h. Vn obliczmy na podstawie Polskiej Normy PN-B-343: zmiana Az3:2 Wentylacja w bu dynkach mieszkalnych zamieszkania zbiorowego i uży teczności publicznej. Wymagania, która określa ilość po wietrza, jaką musimy usunąć (a więc i dostarczyć) z po szczególnych pomieszczeń. Korzystając z podanego wzoru nie można zapomnieć o ko nieczności dostarczenia powietrza do wszystkich pokoi i kuchni. Może, więc się okazać, że w dużych mieszkaniach będziemy musieli zastoso wać więcej nawiewników niż to wynika z obliczeń. W małych mieszkaniach może okazać się, że w jednym pomieszczeniu będzie trzeba zamontować więcej nawiewników niż jeden. Poniżej podano przykłady obliczenia ilości nawiewni ków dla różnych mieszkań: Dla mieszkań z kuchnią wyposażoną w kuchenkę elektryczną oraz łazienką ilość nawiewników będzie równa: n = Vn / Vs = (5+5) / 29 = 3,4 szt. Przyjęto, że wystarczająca ilość nawiewników w mieszkaniu 3 sztuki. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 22 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 69)

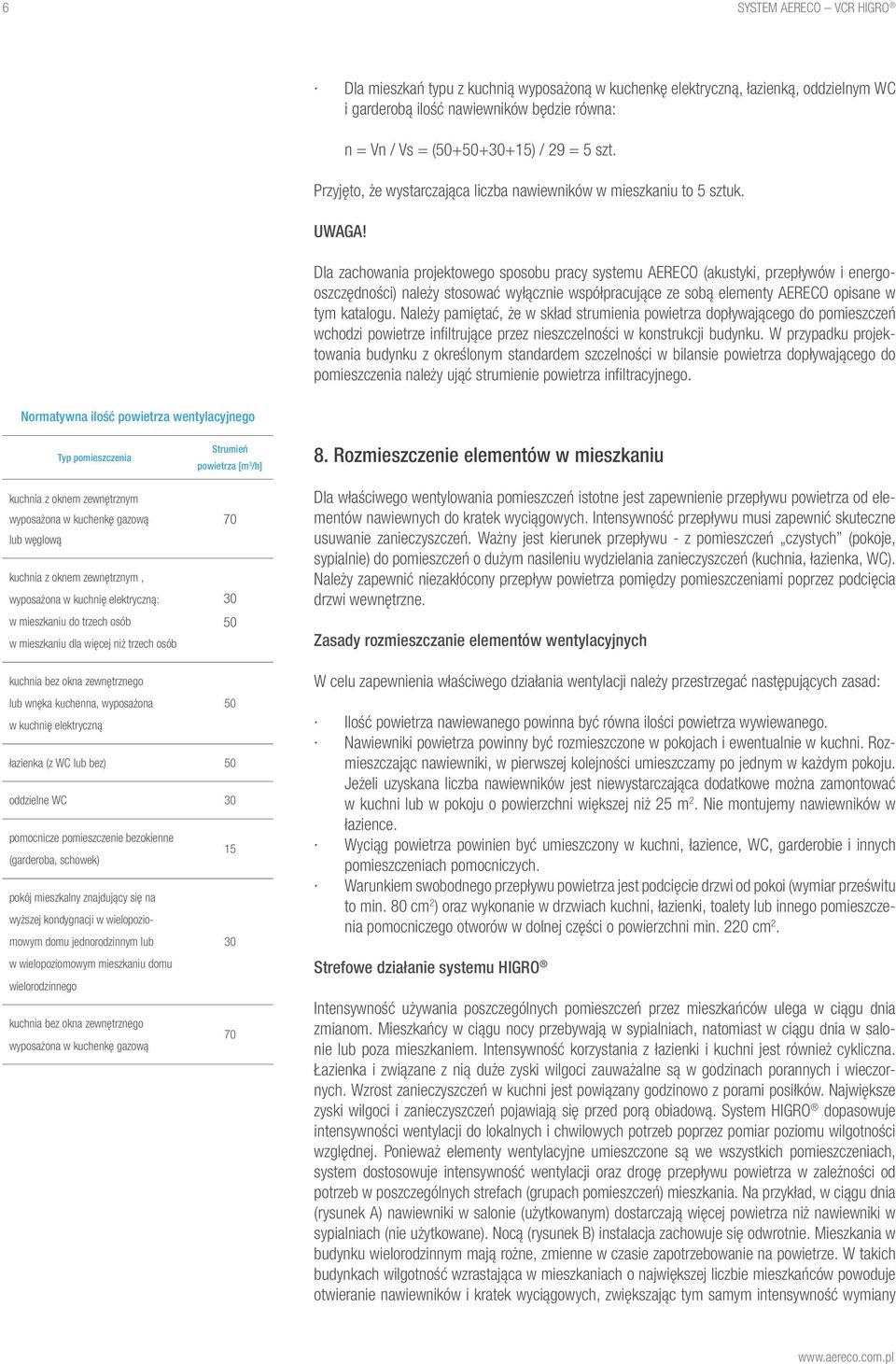

8 6 SYSTEM AERECO VCR HIGRO Dla mieszkań typu z kuchnią wyposażoną w kuchenkę elektryczną, łazienką, oddzielnym WC i garderobą ilość nawiewników będzie równa: n = Vn / Vs = ( ) / 29 = 5 szt. Przyjęto, że wystarczająca liczba nawiewników w mieszkaniu to 5 sztuk. UWAGA! Dla zachowania projektowego sposobu pracy systemu AERECO (akustyki, przepływów i energooszczędności) należy stosować wyłącznie współpracujące ze sobą elementy AERECO opisane w tym katalogu. Należy pamiętać, że w skład strumienia powietrza dopływającego do pomieszczeń wchodzi powietrze infi ltrujące przez nieszczelności w konstrukcji budynku. W przypadku projektowania budynku z określonym standardem szczelności w bilansie powietrza dopływającego do pomieszczenia należy ująć strumienie powietrza infi ltracyjnego. Normatywna ilość powietrza wentylacyjnego Typ pomieszczenia kuchnia z oknem zewnętrznym wyposażona w kuchenkę gazową lub węglową kuchnia z oknem zewnętrznym, wyposażona w kuchnię elektryczną: w mieszkaniu do trzech osób w mieszkaniu dla więcej niż trzech osób Strumień powietrza [m 3 /h] Rozmieszczenie elementów w mieszkaniu Dla właściwego wentylowania pomieszczeń istotne jest zapewnienie przepływu powietrza od elementów nawiewnych do kratek wyciągowych. Intensywność przepływu musi zapewnić skuteczne usuwanie zanieczyszczeń. Ważny jest kierunek przepływu - z pomieszczeń czystych (pokoje, sypialnie) do pomieszczeń o dużym nasileniu wydzielania zanieczyszczeń (kuchnia, łazienka, WC). Należy zapewnić niezakłócony przepływ powietrza pomiędzy pomieszczeniami poprzez podcięcia drzwi wewnętrzne. Zasady rozmieszczanie elementów wentylacyjnych kuchnia bez okna zewnętrznego lub wnęka kuchenna, wyposażona 5 w kuchnię elektryczną łazienka (z WC lub bez) 5 oddzielne WC 3 pomocnicze pomieszczenie bezokienne 15 (garderoba, schowek) pokój mieszkalny znajdujący się na wyższej kondygnacji w wielopoziomowym domu jednorodzinnym lub 3 w wielopoziomowym mieszkaniu domu wielorodzinnego kuchnia bez okna zewnętrznego 7 wyposażona w kuchenkę gazową W celu zapewnienia właściwego działania wentylacji należy przestrzegać następujących zasad: Ilość powietrza nawiewanego powinna być równa ilości powietrza wywiewanego. Nawiewniki powietrza powinny być rozmieszczone w pokojach i ewentualnie w kuchni. Rozmieszczając nawiewniki, w pierwszej kolejności umieszczamy po jednym w każdym pokoju. Jeżeli uzyskana liczba nawiewników jest niewystarczająca dodatkowe można zamontować w kuchni lub w pokoju o powierzchni większej niż 25 m 2. Nie montujemy nawiewników w łazience. Wyciąg powietrza powinien być umieszczony w kuchni, łazience, WC, garderobie i innych pomieszczeniach pomocniczych. Warunkiem swobodnego przepływu powietrza jest podcięcie drzwi od pokoi (wymiar prześwitu to min. 8 cm 2 ) oraz wykonanie w drzwiach kuchni, łazienki, toalety lub innego pomieszczenia pomocniczego otworów w dolnej części o powierzchni min. 22 cm 2. Strefowe działanie systemu HIGRO Intensywność używania poszczególnych pomieszczeń przez mieszkańców ulega w ciągu dnia zmianom. Mieszkańcy w ciągu nocy przebywają w sypialniach, natomiast w ciągu dnia w salonie lub poza mieszkaniem. Intensywność korzystania z łazienki i kuchni jest również cykliczna. Łazienka i związane z nią duże zyski wilgoci zauważalne są w godzinach porannych i wieczornych. Wzrost zanieczyszczeń w kuchni jest powiązany godzinowo z porami posiłków. Największe zyski wilgoci i zanieczyszczeń pojawiają się przed porą obiadową. System HIGRO dopasowuje intensywności wentylacji do lokalnych i chwilowych potrzeb poprzez pomiar poziomu wilgotności względnej. Ponieważ elementy wentylacyjne umieszczone są we wszystkich pomieszczeniach, system dostosowuje intensywność wentylacji oraz drogę przepływu powietrza w zależności od potrzeb w poszczególnych strefach (grupach pomieszczeń) mieszkania. Na przykład, w ciągu dnia (rysunek A) nawiewniki w salonie (użytkowanym) dostarczają więcej powietrza niż nawiewniki w sypialniach (nie użytkowane). Nocą (rysunek B) instalacja zachowuje się odwrotnie. Mieszkania w budynku wielorodzinnym mają rożne, zmienne w czasie zapotrzebowanie na powietrze. W takich budynkach wilgotność wzrastająca w mieszkaniach o największej liczbie mieszkańców powoduje otwieranie nawiewników i kratek wyciągowych, zwiększając tym samym intensywność wymiany

9 SYSTEM AERECO VCR HIGRO 7 powietrza. W mieszkaniach o mniejszej aktywności, mniejsze otwarcie elementów wentylacyjnych przyczynia się do zwiększenia oszczędności energetycznych. Rozmieszczenie elementów w mieszkaniu (przykład doboru) Dynamiczny mechanizm działania HIGRO Gdy zapotrzebowanie na powietrze zwiększa się na przykład w kuchni, kratka wyciągowa zwiększa otwarcie. Spowodowany tym spadek ciśnienia w mieszkaniu zwiększa przepływ powietrza przez nawiewniki. Równowaga ilości nawiewanego i usuwanego powietrza zostaje zachowana. Z drugiej strony, jeśli zapotrzebowanie (wilgotność) wzrośnie w którymś z pomieszczeń mieszkalnych, nawiewnik tam zamontowany zwiększy otwarcie, nawiewając więcej świeżego powietrza. Wilgotne powietrze docierając do kratek wyciągowych zwiększy ich otwarcie zwiększając intensywność wentylacji mieszkania. Układ powraca do stanu pierwotnego po usunięciu nadmiaru zanieczyszczeń. Jakość powietrza wewnętrznego Wewnątrz budynku głównymi zanieczyszczaniami powietrza są wilgotność, CO 2, VOC. Biorąc pod uwagę, że zwiększenie wilgotności powiązane jest głównie z aktywnością mieszkańców, która generuje również zwiększenie poziomów CO 2 możemy uznać, iż wentylacja sterowana poziomem wilgotności względnej dostosowuje się do rzeczywistych potrzeb użytkownika w miejscu i czasie powstawania zanieczyszczeń powietrza. Wentylacja HIGRO AERECO dostosowuje wielkość strumienia powietrza przepływającego przez strefy mieszkania gwarantując najwyższą jakość powietrza wewnętrznego. Zasada działania systemu nawiewnik HIGRO kratka BXC 273 HIGRO, pion wentylacyjny kratka BXC 275 HIGRO z czujnikiem ruchu, pion wentylacyjny kratka BXC 215 HIGRO przepływ maks. uruchamiany przyciskiem, pion wentylacyjny ABS + MRM + ZIP pion okapowy Rysunek A - DZIEŃ obszar wzmożonej aktywności mieszkańców Rysunek B - NOC zmienny strumień powietrza nawiewanego i wyciąganego

10 8 SYSTEM AERECO VCR HIGRO PROJEKTOWANIE SYSTEMU VCR HIGRO AERECO Projektowanie wyciągu przy zastosowaniu systemu higroste rowanej wentylacji jednorurowej AERECO można uprościć przez wykorzystanie tabel doborowych, które w zależności od ilości i rodzaju obsługiwanych przez dany pion pomieszczeń podają średnice pionów, rodzaj tłumika i wentylatora. Algorytm ten uwzględnia prędkość przepływającego po wietrza w pionach na poziomie nie wyższym niż 3,5 m/s, obliczenia poziomu dźwięku ustalonego od wentylacji mechanicznej nie wyższe niż 25 db(a). Poziome odcinki kanału przy zachowaniu średnicy 125 mm mogą być stosowane w odcinkach o długości nieprzekraczającej 4 m bez konieczności stosowania dodatkowych obliczeń. Nawiewniki powietrza pomimo, że nie zostały uwzględnione w tabelach, są komplementarną częścią systemu wentylacji i powinny być dobierane przez projektanta instalacji. Sposób doboru nawiewników znajduje się na stronie 5. W przypadku systemu VCR HIGRO należy stosować nawiewniki HIGRO AERECO. Stosowanie innych nawiewników o innych charakterystykach pracy (przepływ w funkcji ciśnienia i przepływ w funkcji wilgotności) wiąże się z zaburzeniem skutecznej pracy systemu, pogorszeniem akustyki oraz utratą kategorii energetycznej.

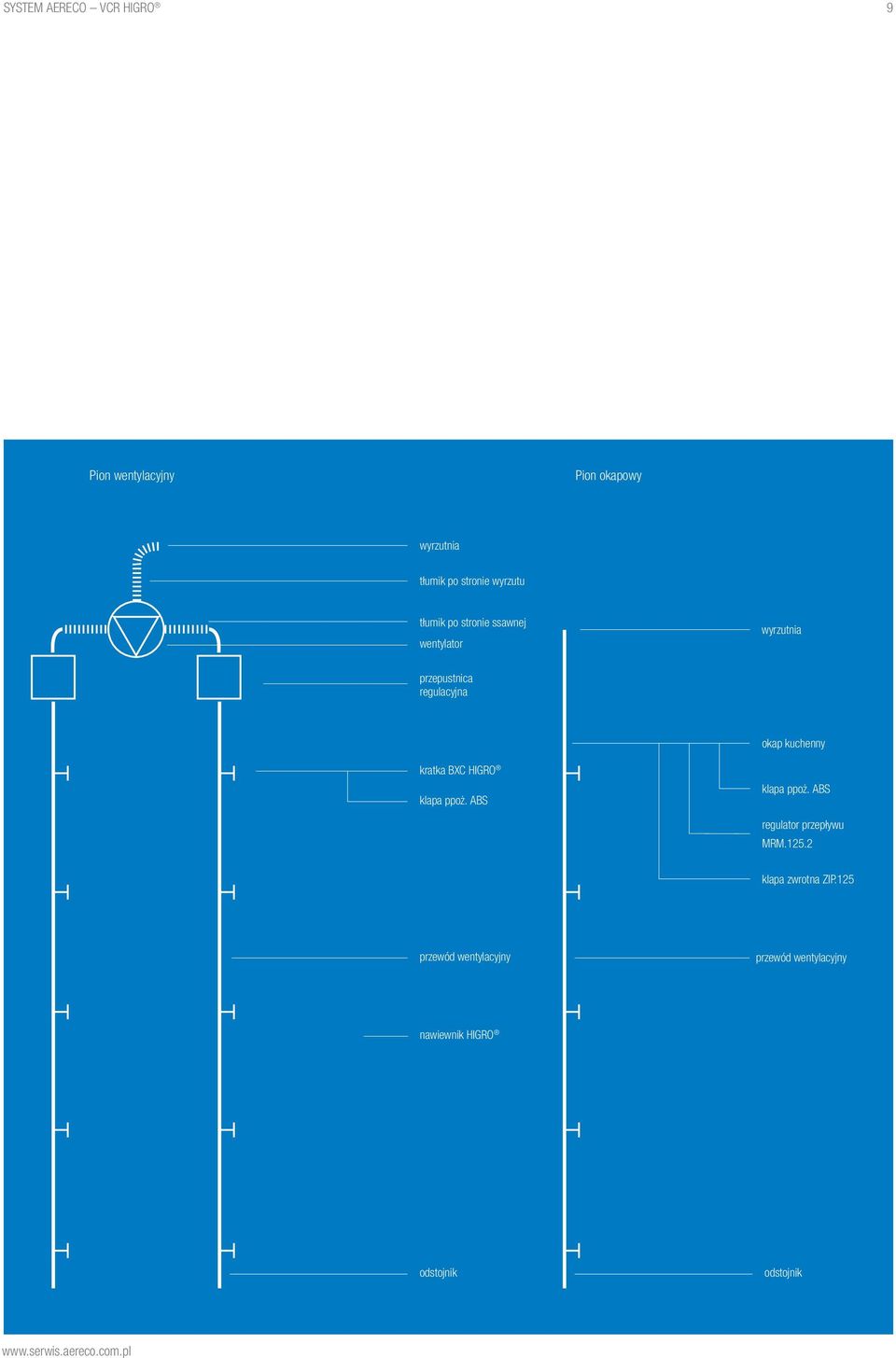

11 SYSTEM AERECO VCR HIGRO 9 Pion wentylacyjny Pion okapowy wyrzutnia tłumik po stronie wyrzutu tłumik po stronie ssawnej wentylator wyrzutnia przepustnica regulacyjna okap kuchenny kratka BXC HIGRO klapa ppoż. ABS klapa ppoż. ABS regulator przepływu MRM klapa zwrotna ZIP.125 przewód wentylacyjny przewód wentylacyjny nawiewnik HIGRO odstojnik odstojnik

12 1 SYSTEM AERECO VCR HIGRO Q nom = 15 m 3 /h Tabela doborowa do projektowania: garderoby, spiżarni Liczba kondygnacji budynku Średnica pionu * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm] Liczba kondygnacji budynku Średnica pionu * * * * * 2 + 4* 2 + 4* 2 + 4* 2 + 4* * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm]

13 SYSTEM AERECO VCR HIGRO 11 Q nom = 3 m 3 /h Tabela doborowa do projektowania: toalety Liczba kondygnacji budynku Średnica pionu * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm] Liczba kondygnacji budynku Średnica pionu * 2 + 4* 2 + 4* 2 + 4* * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm]

14 12 SYSTEM AERECO VCR HIGRO Q nom = 5 m 3 /h Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Liczba kondygnacji budynku Średnica pionu * * * * * 2+ 4* 2 + 4* 2 + 4* 2 + 4* 2 + 4* * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm] Liczba kondygnacji budynku Średnica pionu * * * 2x2 + 4* 2x2 + 4* 2x2 + 4* 2x25 + 4* 2x25 + 4* Alternatywna średnica pionu * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm]

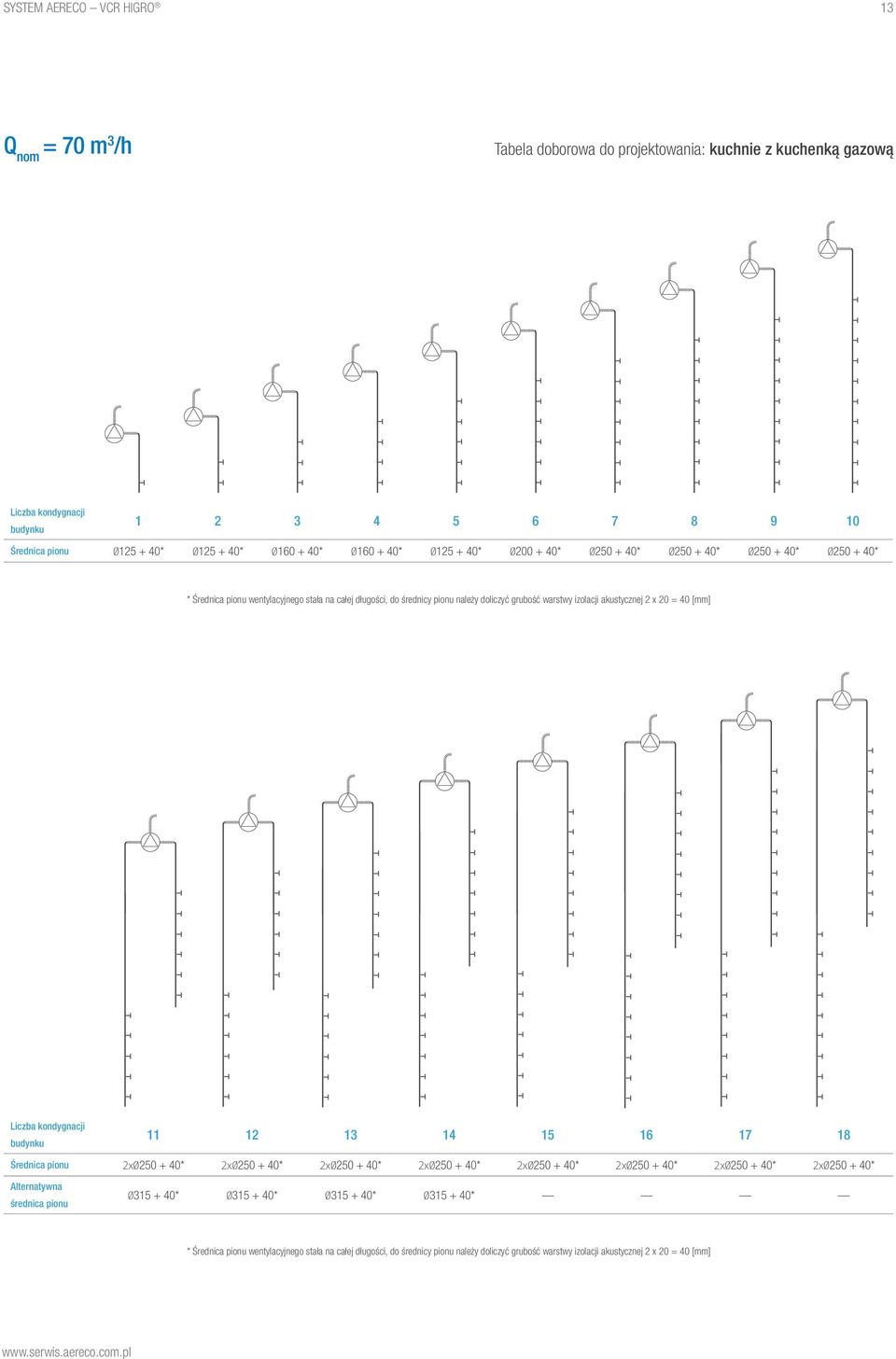

15 SYSTEM AERECO VCR HIGRO 13 Q nom = 7 m 3 /h Tabela doborowa do projektowania: kuchnie z kuchenką gazową Liczba kondygnacji budynku Średnica pionu * * * * * 2 + 4* * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm] Liczba kondygnacji budynku Średnica pionu 2x25 + 4* 2x25 + 4* 2x25 + 4* 2x25 + 4* 2x25 + 4* 2x25 + 4* 2x25 + 4* 2x25 + 4* Alternatywna średnica pionu * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm]

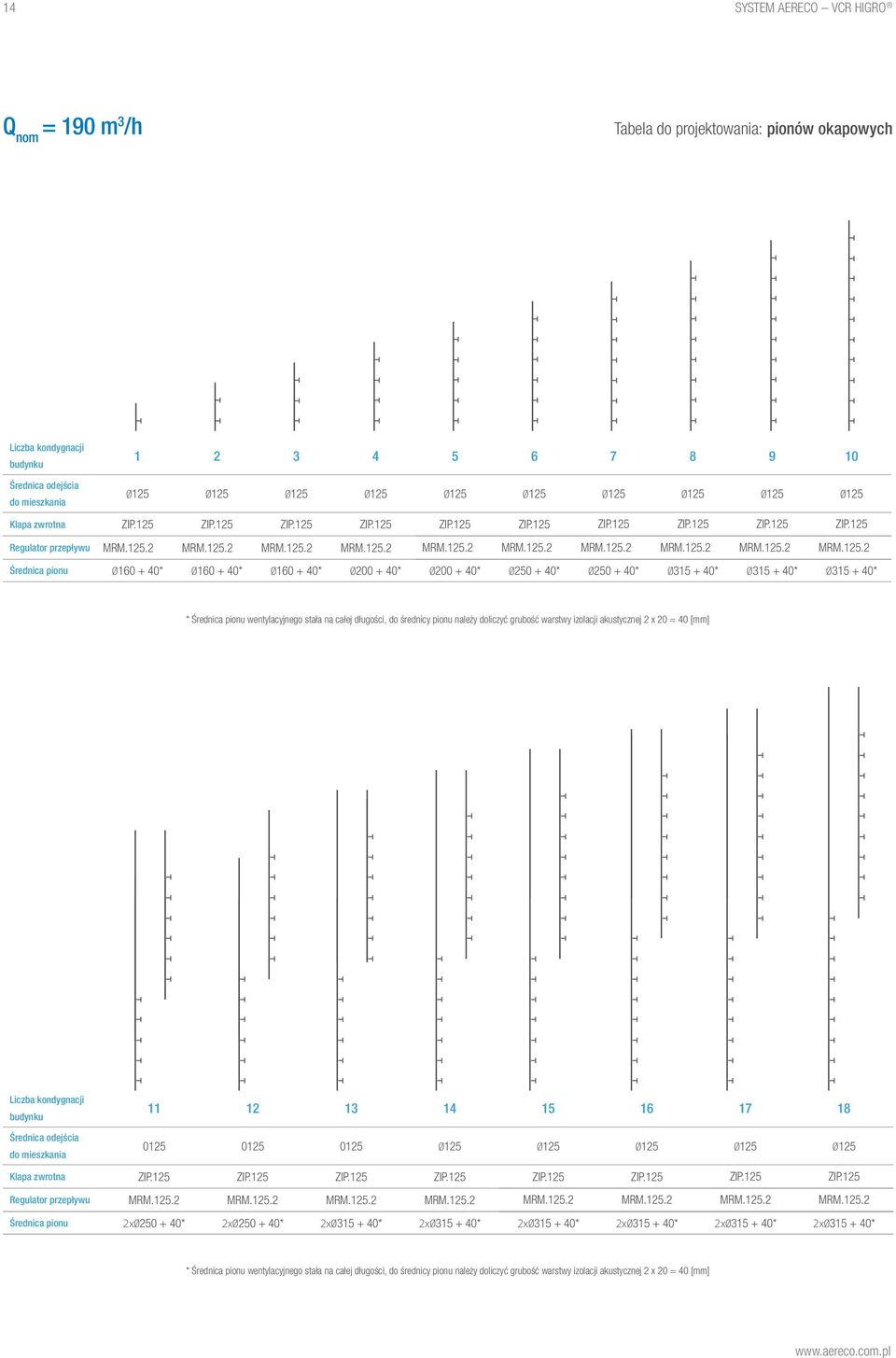

16 14 SYSTEM AERECO VCR HIGRO Q nom = 19 m 3 /h Tabela do projektowania: pionów okapowych Liczba kondygnacji budynku Średnica odejścia do mieszkania Klapa zwrotna ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 Regulator przepływu MRM MRM MRM MRM MRM MRM MRM MRM MRM MRM Średnica pionu * * * 2 + 4* 2 + 4* * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm] Liczba kondygnacji budynku Średnica odejścia do mieszkania Klapa zwrotna ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 Regulator przepływu MRM MRM MRM MRM MRM MRM MRM MRM Średnica pionu 2x25 + 4* 2x25 + 4* 2x * 2x * 2x * 2x * 2x * 2x * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm]

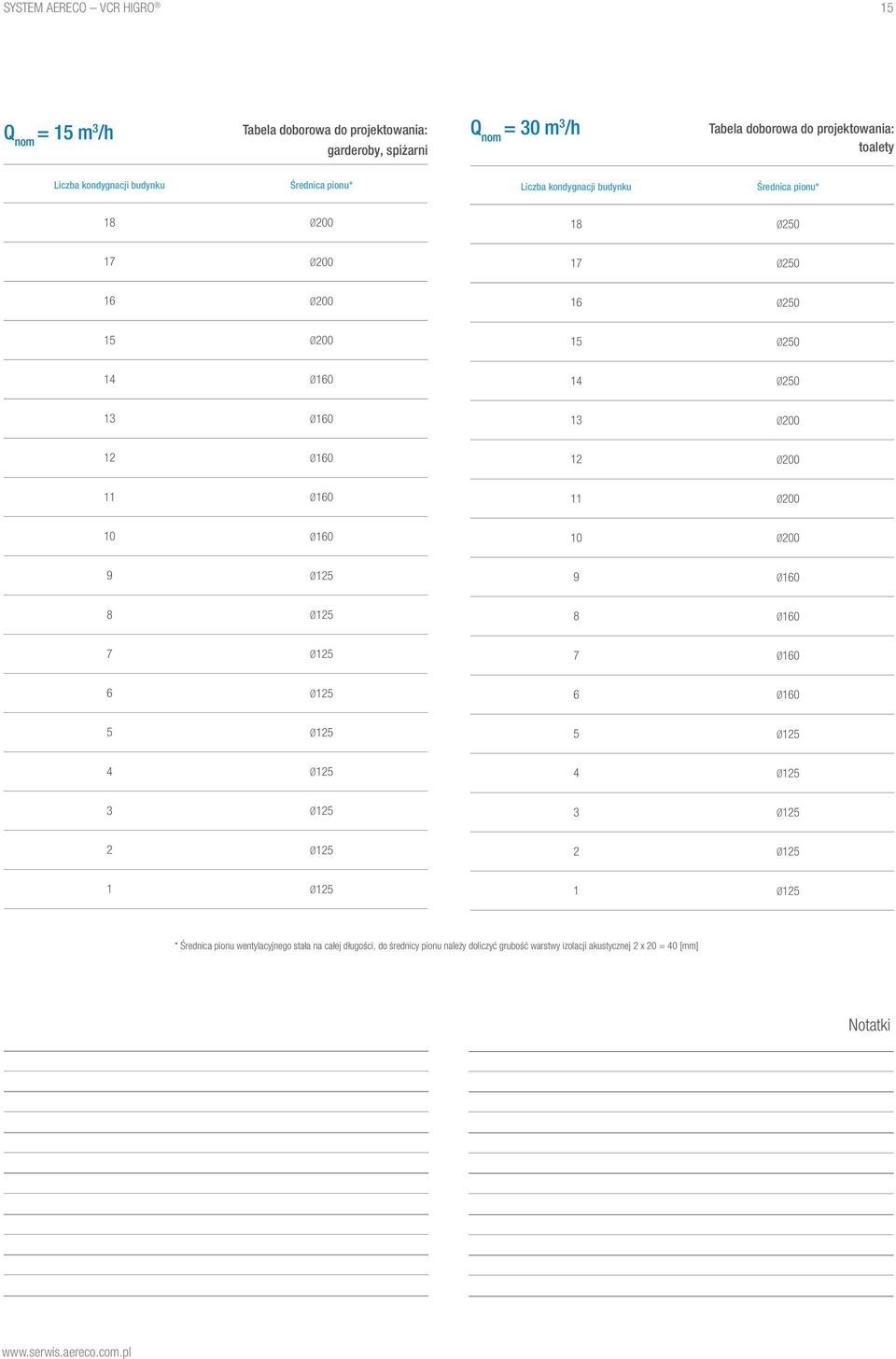

17 SYSTEM AERECO VCR HIGRO 15 Q nom = 15 m 3 /h Tabela doborowa do projektowania: garderoby, spiżarni Q nom = 3 m 3 /h Tabela doborowa do projektowania: toalety Liczba kondygnacji budynku Średnica pionu* Liczba kondygnacji budynku Średnica pionu* * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm] Notatki

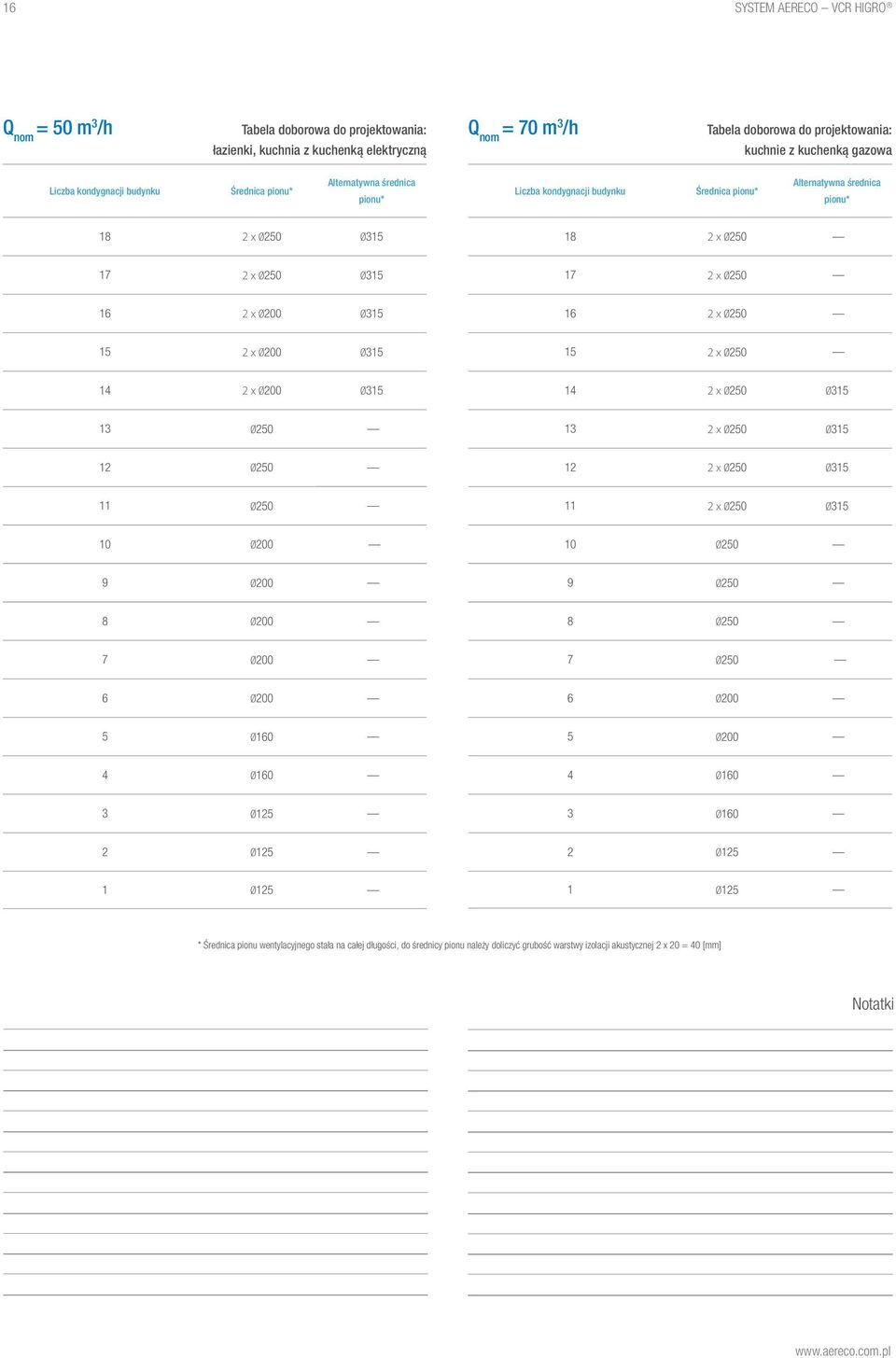

18 16 SYSTEM AERECO VCR HIGRO Q nom = 5 m 3 /h Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Q nom = 7 m 3 /h Tabela doborowa do projektowania: kuchnie z kuchenką gazowa Liczba kondygnacji budynku Średnica pionu* Alternatywna średnica pionu* Liczba kondygnacji budynku Średnica pionu* Alternatywna średnica pionu* 18 2 x x x x x x x x x x x x x * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm] Notatki

19 SYSTEM AERECO VCR HIGRO 17 Q nom = 19 m 3 /h Tabela do projektowania: pionów okapowych Liczba kondygnacji Średnica pionu* Alternatywna średnica pionu* Średnica odejścia do mieszkania Klapa zwrotna** Regulator przepływu*** 18 2 x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM Dobory przy założeniu 19 m 3 /h na okap i współczynniku równoczesności, x ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 2 = 4 [mm]. ** Zadaniem klapy jest zapobieganie cofania się powietrza w kanale wentylacyjnym. ***Zadaniem regulatora jest ograniczenie ilości tłoczonego przez jeden okap powietrza do wartości projektowej. Jest to szczególnie istotne gdy dobór okapu jest uzależniony od mieszkańców. Zwiększenie ilości usuwanego przez okap powietrza ponad wartości uwzględnione w normie musi uwzględniać kompensację powietrza. Notatki

20 18 SYSTEM AERECO VCR HIGRO ELEMENTY SYSTEMU VCR HIGRO AERECO

21 SYSTEM AERECO VCR HIGRO 19 Wentylator VCR.SE str Wentylator VCR.HC str Wentylator VCR.LE str Tłumik SAS str Kratka BXC str Klapa ppoż. ABS str Regulator przepływu MRM str. 7 Klapa zwrotna ZIP str. 71 Nawiewnik higrosterowany EMM str. 72 Nawiewnik higrosterowany EXR str. 73

22 2 SYSTEM AERECO VCR HIGRO VCR.1.45.SE.HB Wentylator zakres przepływu 5 m 3 /h, podciśnienie maks. 33 Pa Wentylator wyciągowy jednofazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Opracowano zgodnie z normą PN EN ISO 581:28E. Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego Częstotliwość (Hz) Wartość całkowita [db(a)] P [Pa] ciśnienie statyczne P [W] zużycie energii Lws Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy. Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ sugerowany charakterystyka pracy charakterystyka mocy obszar pracy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji pionowej lub poziomej przy poziomym przepływie powietrza nie należy montować wentylatora w pozycji bocznej (spodem do ściany) Charakterystyki elektryczne silnik asynchroniczny IP 44 klasa B zasilanie prądem jednofazowym 23 V 5 Hz moc maksymalna 121 W I maks.,63 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I =,63 A ØN R D 6 ØN E C P H obudowa z blachy ocynkowanej opcjonalny wyłącznik serwisowy (AWS1) regulacja parametrów pracy przy pomocy zintegrowanej automatyki HIGRObalance dostęp do silnika przez ścianę górną silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora waga wentylatora: 8,5 kg P H C D E ØN R

23 SYSTEM AERECO VCR HIGRO 21 VCR.1.45.SE.A.HB Wentylator zakres przepływu 5 m 3 /h, podciśnienie maks. 33 Pa Wentylator wyciągowy jednofazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Opracowano zgodnie z normą PN EN ISO 581:28E. Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego Częstotliwość (Hz) Wartość całkowita [db(a)] P [Pa] ciśnienie statyczne P [W] zużycie energii Lws Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy. Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ sugerowany charakterystyka pracy charakterystyka mocy obszar pracy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji pionowej lub poziomej przy poziomym przepływie powietrza nie należy montować wentylatora w pozycji bocznej (spodem do ściany) Charakterystyki elektryczne silnik asynchroniczny IP 44 klasa B zasilanie prądem jednofazowym 23 V 5 Hz moc maksymalna 121 W I maks.,63 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I =,63 A ØN R D 6 ØN E C P H obudowa z blachy ocynkowanej opcjonalny wyłącznik serwisowy (AWS1) regulacja parametrów pracy przy pomocy zintegrowanej automatyki HIGRObalance dostęp do silnika przez ścianę górną silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora waga wentylatora: 8,5 kg P H C D E ØN R

24 22 SYSTEM AERECO VCR HIGRO VCR.2.7.SE.HB Wentylator zakres przepływu 7 m 3 /h, podciśnienie maks. 37 Pa Wentylator wyciągowy jednofazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Opracowano zgodnie z normą PN EN ISO 581:28E. Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego Częstotliwość (Hz) Wartość całkowita [db(a)] P [Pa] ciśnienie statyczne P [W] zużycie energii Lws Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy. Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ sugerowany charakterystyka pracy charakterystyka mocy obszar pracy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji pionowej lub poziomej przy poziomym przepływie powietrza nie należy montować wentylatora w pozycji bocznej (spodem do ściany) Charakterystyki elektryczne silnik asynchroniczny IP 44 klasa B zasilanie prądem jednofazowym 23 V 5 Hz moc maksymalna 175 W I maks. 1,1 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I = 1,1 A ØN R D 6 ØN E C P H obudowa z blachy ocynkowanej opcjonalny wyłącznik serwisowy (AWS1) regulacja parametrów pracy przy pomocy zintegrowanej automatyki HIGRObalance dostęp do silnika przez ścianę górną silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora waga wentylatora: 9,5 kg P H C D E ØN R

25 SYSTEM AERECO VCR HIGRO 23 VCR.2.7.SE.A.HB Wentylator zakres przepływu 7 m 3 /h, podciśnienie maks. 37 Pa Wentylator wyciągowy jednofazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Opracowano zgodnie z normą PN EN ISO 581:28E. Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego Częstotliwość (Hz) Wartość całkowita [db(a)] P [Pa] ciśnienie statyczne P [W] zużycie energii Lws Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy. Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ sugerowany charakterystyka pracy charakterystyka mocy obszar pracy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji pionowej lub poziomej przy poziomym przepływie powietrza nie należy montować wentylatora w pozycji bocznej (spodem do ściany) Charakterystyki elektryczne silnik asynchroniczny IP 44 klasa B zasilanie prądem jednofazowym 23 V 5 Hz moc maksymalna 175 W I maks. 1,1 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I = 1,1 A ØN R D 6 ØN E C P H obudowa z blachy ocynkowanej opcjonalny wyłącznik serwisowy (AWS1) regulacja parametrów pracy przy pomocy zintegrowanej automatyki HIGRObalance dostęp do silnika przez ścianę górną silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora waga wentylatora: 9,5 kg P H C D E ØN R

26 24 SYSTEM AERECO VCR HIGRO VCR.3.75.SE Wentylator zakres przepływu m 3 /h, podciśnienie maks. 195 Pa Wentylator wyciągowy jednofazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO 581. Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. 2 2 Częstotliwość (Hz) Wartość całkowita [db(a)] P [Pa] ciśnienie statyczne N2 N15 N1 N7 N 1 P [W] zużycie energii Lws ,5 Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ charakterystyka pracy sugerowany obszar pracy charakterystyka mocy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji poziomej NX liczba obrotów śruby regulacyjnej zwiększająca stopień otwarcia przepustnicy regulacyjnej (wentylator dostarczany z przepustnicą zamkniętą [N]). Charakterystyki elektryczne silnik asynchroniczny IP 44 klasa B prędkość obrotowa 15 obr/min zasilanie prądem jednofazowym 23 V 5 Hz moc maksymalna 21 W I maks.,95 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I =,95 A C H A D I ØG F J B K E obudowa z blachy ocynkowanej 2 przeciwległe króćce zasysające Φ 25 mm kratka wyrzutowa w górnej części obudowy 128 x 15 mm dostęp do silnika przez ściany boczne silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego wyposażona w wyłącznik serwisowy waga wentylatora: 21,5 kg A B C D E F ØG H I J K

27 SYSTEM AERECO VCR HIGRO 25 VCR.4.15.SE Wentylator zakres przepływu 4 15 m 3 /h, podciśnienie maks. 17 Pa Wentylator wyciągowy jednofazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO 581. Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. 2 4 Częstotliwość (Hz) Wartość całkowita [db(a)] P [Pa] ciśnienie statyczne N7 N1 N15 N2 N P [W] zużycie energii Lws Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ charakterystyka pracy sugerowany obszar pracy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji poziomej charakterystyka mocy NX liczba obrotów śruby regulacyjnej zwiększająca stopień otwarcia przepustnicy regulacyjnej (wentylator dostarczany z przepustnicą zamkniętą [N]). Charakterystyki elektryczne silnik asynchroniczny IP 44 klasa B prędkość obrotowa 1 obr/min zasilanie prądem jednofazowym 23 V 5 Hz moc maksymalna 325 W l maks 2, A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I = 2, A C H A D I ØG F J B K E obudowa z blachy ocynkowanej 2 przeciwległe króćce zasysające Φ 315 mm kratka wyrzutowa w górnej części obudowy 257 x 3 mm regulacja przepływu przy pomocy przepustnicy dostęp do silnika przez ściany boczne silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego wyposażona w wyłącznik serwisowy waga wentylatora: 33, kg A B C D E F ØG H I J K

28 26 SYSTEM AERECO VCR HIGRO VCR.5.2.SE Wentylator zakres przepływu 4 2 m 3 /h, podciśnienie maks. 16 Pa Wentylator wyciągowy trójfazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO 581. Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. 2 4 Częstotliwość (Hz) Wartość całkowita [db(a)] P [Pa] ciśnienie statyczne P [W] zużycie energii Lws Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ charakterystyka pracy charakterystyka mocy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji poziomej Charakterystyki elektryczne silnik asynchroniczny IP 55 klasa B prędkość obrotowa 71-1 obr/min zasilanie prądem trójfazowym 4 V 5 Hz moc maksymalna 465 W l maks 1,5 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 4 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I = 1,5 A A1 H M A D F J N C 4 otwory mocujące Ø14 mm L K L A A1 B C D E F ØG H J K L M N P P B ØG E wyłącznik odbiór ciśnienia drzwi dostępu obudowa z blachy ocynkowanej 2 przeciwległe króćce zasysające Ø 315 mm kratka wyrzutowa w górnej części obudowy 25 x 3 mm regulacja przepływu przy pomocy przekładni pasowej lub opcjonalnego autotrans dostęp do silnika przez ściany boczne zespół silnik asynchroniczny wirnik z napędem pasowym skrzynka zasilania elektrycznego wyposażona w wyłącznik serwisowy waga wentylatora: 51, kg

29 SYSTEM AERECO VCR HIGRO 27 VCR.5.25.SE Wentylator zakres przepływu 5 25 m 3 /h, podciśnienie maks. 2 Pa Wentylator wyciągowy jednofazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO 581. Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego Częstotliwość (Hz) Wartość całkowita [db(a)] P [Pa] ciśnienie statyczne N N P [W] zużycie energii Lws Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym. Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ charakterystyka pracy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji poziomej charakterystyka mocy NX liczba obrotów śruby regulacyjnej zwiększająca stopień otwarcia przepustnicy regulacyjnej (wentylator dostarczany z przepustnicą zamkniętą [N]). Charakterystyki elektryczne silnik asynchroniczny IP 44 klasa B prędkość obrotowa 1 obr/min zasilanie prądem jednofazowym 23 V 5 Hz moc maksymalna 46 W l maks 3,2 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I = 3,2 A C H A D I ØG F J B K E obudowa z blachy ocynkowanej 2 przeciwległe króćce zasysające Ø4 mm kratka wyrzutowa w górnej części obudowy 278 x 343 mm regulacja przepływu przy pomocy przepustnicy dostęp do silnika przez ściany boczne silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego wyposażona w wyłącznik serwisowy waga wentylatora: 57, kg A B C D E F ØG H I J K

30 28 SYSTEM AERECO VCR HIGRO VCR.6.2.SE.HB Wentylator zakres przepływu 21 m 3 /h, podciśnienie maks. 3 Pa Wentylator wyciągowy jednofazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO 581. Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. 4 7 Częstotliwość (Hz) Wartość całkowita [db(a)] 35 6 Lws P [Pa] ciśnienie statyczne P [W] zużycie energii Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy. Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ sugerowany charakterystyka pracy charakterystyka mocy obszar pracy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji pionowej lub poziomej przy poziomym przepływie powietrza nie należy montować wentylatora w pozycji bocznej (spodem do ściany) Charakterystyki elektryczne silnik asynchroniczny IP 44 klasa B zasilanie prądem jednofazowym 23 V 5 Hz moc maksymalna 64 W l maks 3, A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I = 3, A ØN R D 6 ØN E C P H obudowa z blachy ocynkowanej opcjonalny wyłącznik serwisowy (AWS1) regulacja parametrów pracy przy pomocy zintegrowanej automatyki HIGRObalance dostęp do silnika przez ścianę górną silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora waga wentylatora: 25, kg P H C D E ØN R

31 SYSTEM AERECO VCR HIGRO 29 VCR.6.2.SE.HB Wentylator zakres przepływu 21 m 3 /h, podciśnienie maks. 3 Pa Wentylator wyciągowy jednofazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO 581. Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. 4 7 Częstotliwość (Hz) Wartość całkowita [db(a)] 35 6 Lws P [Pa] ciśnienie statyczne P [W] zużycie energii Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy. Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ sugerowany charakterystyka pracy charakterystyka mocy obszar pracy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji pionowej lub poziomej przy poziomym przepływie powietrza nie należy montować wentylatora w pozycji bocznej (spodem do ściany) Charakterystyki elektryczne silnik asynchroniczny IP 44 klasa B zasilanie prądem jednofazowym 23 V 5 Hz moc maksymalna 64 W l maks 3, A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I = 3, A ØN R D 6 ØN E C P H obudowa z blachy ocynkowanej opcjonalny wyłącznik serwisowy (AWS1) regulacja parametrów pracy przy pomocy zintegrowanej automatyki HIGRObalance dostęp do silnika przez ścianę górną silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora waga wentylatora: 25, kg P H C D E ØN R

32 3 SYSTEM AERECO VCR HIGRO VCR.7.3.SE.HB Wentylator zakres przepływu 32 m 3 /h, podciśnienie maks. 4 Pa Wentylator wyciągowy jednofazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO 581. Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego Częstotliwość (Hz) Wartość całkowita [db(a)] 35 1 Lws P [Pa] ciśnienie statyczne P [W] zużycie energii Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy. Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ sugerowany charakterystyka pracy charakterystyka mocy obszar pracy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji pionowej lub poziomej przy poziomym przepływie powietrza nie należy montować wentylatora w pozycji bocznej (spodem do ściany) Charakterystyki elektryczne silnik asynchroniczny IP 44 klasa B zasilanie prądem jednofazowym 23 V 5 Hz wbudowane zabezpieczenie termiczne moc maksymalna 1 W l maks 5, A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I = 5, A ØN R D 6 ØN E C P H obudowa z blachy ocynkowanej opcjonalny wyłącznik serwisowy (AWS1) regulacja parametrów pracy przy pomocy zintegrowanej automatyki HIGRObalance dostęp do silnika przez ścianę górną silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora waga wentylatora: 33, kg P H C D E ØN R

33 SYSTEM AERECO VCR HIGRO 31 VCR.7.3.SE.A.HB Wentylator zakres przepływu 32 m 3 /h, podciśnienie maks. 4 Pa Wentylator wyciągowy jednofazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO 581. Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego Częstotliwość (Hz) Wartość całkowita [db(a)] P [Pa] ciśnienie statyczne P [W] zużycie energii Lws Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy. Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ sugerowany charakterystyka pracy charakterystyka mocy obszar pracy wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji pionowej lub poziomej przy poziomym przepływie powietrza nie należy montować wentylatora w pozycji bocznej (spodem do ściany) Charakterystyki elektryczne silnik asynchroniczny IP 44 klasa B zasilanie prądem jednofazowym 23 V 5 Hz wbudowane zabezpieczenie termiczne moc maksymalna 1 W l maks 5, A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I = 5, A ØN R D 6 ØN E C P H obudowa z blachy ocynkowanej opcjonalny wyłącznik serwisowy (AWS1) regulacja parametrów pracy przy pomocy zintegrowanej automatyki HIGRObalance dostęp do silnika przez ścianę górną silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora waga wentylatora: 33, kg P H C D E ØN R

34 32 SYSTEM AERECO VCR HIGRO VCR.8.25.SE Wentylator zakres przepływu 5 25 m 3 /h, podciśnienie maks. 14 Pa Wentylator wyciągowy trójfazowy. wewnątrz lub na zewnątrz budynku. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą ISO 581. Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. P [Pa] ciśnienie statyczne P [W] zużycie energii Częstotliwość (Hz) Wartość całkowita [db(a)] Lws Opracowano zgodnie z normami ISO 5136 oraz ISO Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym Odległość [m] Lpo [db(a)] Q [m 3 /h] przepływ charakterystyka pracy charakterystyka mocy charakterystyka mocy maks. min. wentylator podłączać króćcami elastycznymi stosować wibroizolację AERECO stosować zabezpieczenie elektryczne montaż w pozycji poziomej Charakterystyki elektryczne silnik asynchroniczny IP 55 klasa B prędkość obrotowa 64-8 obr/min zasilanie prądem trójfazowym 4 V 5 Hz moc maksymalna 5 W l maks 2, A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 4 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I = 2, A A1 H M A D F J N L K L A A1 B C D E F ØG H J K L M N P C 4 otwory mocujące Ø14 mm P B ØG E wyłącznik odbiór ciśnienia drzwi dostępu obudowa z blachy ocynkowanej 2 przeciwległe króćce zasysające Ø4 mm kratka wyrzutowa w górnej części obudowy 27 x 336 mm regulacja przepływu przy pomocy przekładni pasowej lub opcjonalnego autotransformatora dostęp do silnika przez ściany boczne zespół silnik asynchroniczny wirnik z napędem pasowym skrzynka zasilania elektrycznego wyposażona w wyłącznik serwisowy waga wentylatora: 75, kg
