1 system A1RC PRESO AERECO wentylacja średniociśnieniowa materiały projektowe, budownictwo mieszkaniowe

2

3 system a1rc PRESO AERECO wentylacja mechaniczna materiały projektowe, budownictwo mieszkaniowe Sposób doboru systemu A1RC PRESO AERECO str. 2 Projektowanie systemu A1RC PRESO AERECO str. 8 Elementy systemu A1RC PRESO AERECO str Wentylatory RAT.PB str Tłumiki SAS str Kratki BAP PRESO str. 27 Kratki BAT PRESO str Regulator przepływu MRM str Klapy ppoż. ABS str Klapa zwrotna ZIP str. 38 Nawiewnik EFR PRESO str. 39 Nawiewnik AMI PRESO str. 40 Zbiorcza, jednorurowa wentylacja mechaniczna A1RC PRESO stanowi system ze stałym strumieniem powietrza nawiewanego i wyciąganego z pomieszczeń. Ilość przepływającego w instalacji powietrza jest stała, niezależnie od zmieniającego się użytkowania pomieszczeń. Regulację wielkości strumienia powietrza zapewniają nawiewniki i kratki PRESO. Urządzenia te ograniczają do minimum niekontrolowany wpływ wiatru, oraz ciśnienia grawitacyjnego, spowodowanego różnicą temperatur powietrza wewnętrznego i zewnętrznego. Siłę napędową systemu A1RC PRESO stanowi wentylator zbiorczy, kanałowy RAT.PB, sterowany zintegrowaną automatyką PRE- SObalance, która dostosowuje parametry pracy do ustalonego przepływu dla urządzeń PRESO. Budynek wyposażony w system wentylacji A1RC PRESO zużywa na ogrzewanie do 25% mniej energii niż budynek wyposażony w tradycyjny systemu wentylacji grawitacyjnej. Nawiewnik AMA PRESO str. 41 Efektywność akustyczna systemu A1RC PRESO AERECO str. 40 Obliczanie charakterystyki energetycznej budynku z systemem A1RC PRESO AERECO str. 44 Wymagania ekoprojektu i etykietowanie urządzeń wentylacyjnych str. 46 Przepisy wentylacyjne str. 48 Wsparcie serwisowe AERECO str. 50 Wsparcie projektowe AERECO str. 51

4 2 system aereco A1RC PRESO sposób doboru systemu A1RC PRESO AERECO A1RC PRESO AERECO System opierający się na współpracujących ze sobą elementach PRESO AERECO, uzupełnionych o wentylację wyciągową ze zintegrowana automatyką PRESObalance, jest doskonałym rozwiązaniem w szczególności dla budownictwa mieszkaniowego. Zastosowanie tego systemu pozwala uzyskać automatycznie regulowaną wentylację stałoprzepływową. Zasada działania: Wywiew powietrza odbywa się poprzez wyciągowe kratki BAP wyposażone w regulatory utrzymujące stały przepływ powietrza umieszczone w kuchni, łazience, wc i innych pomieszczeniach pomocniczych (np. garderoba). Alternatywę stanowią kanałowe regulatory przepływu MRM. Dopływ powietrza do pomieszczeń (pokoje, kuchnia) realizowany jest poprzez samoregulujące nawiewniki ciśnieniowe PRESO AERECO. Funkcje dodatkowe: Ochrona wentylatora Zastosowanie filtra przed wentylatorem zabezpiecza system przed negatywnym wpływem pyłu powstającego podczas remontów. Wentylatory RAT.PB posiada funkcję kontroli zabrudzenia filtra. Opcja pracy Dzień/Noc System A1RC PRESO przy zastosowaniu automatyki sterującej ACC.DN2 umożliwia pracę w trybie dzień/noc. Funkcja ta jest sterowana godzinowo, jej zadaniem jest obniżenie parametrów pracy systemu wentylacji w okresie nocnym. Tryb pracy Dzień/Noc + FREE COOLING System A1RC PRESO przy zastosowaniu automatyki sterującej ACC. DNFC umożliwia pracę w trybie dzień/noc oraz dodatkowo w trybie FREE COOLING. Opracowany przez AERECO algorytm pracy umożliwia automatyczne dostosowanie pracy systemu w okresie nocnym przy równoczesnym schładzaniu przegrzanego budynku w czasie przekroczenia zakładanych parametrów temperatury zewnętrznej. Funkcja ta poprawia komfort termiczny w okresie letnim.

5 system aereco A1RC PRESO 3 1. Dobór kratek wyciągowych Dobór kratek wyciągowych uzależniony jest od żądanej funkcjonalności pomieszczenia, w którym projektujemy wentylację. Dobierając typ kratki BAP.PRESO albo BAT.PRESO należy kierować się obowiązującymi wymaganiami techniczno-budowlanymi. Dostępne są kratki o przepływach od 15 do 90 m3/h. Więcej informacji na stronach 27 i 28. Alternatywnym sposobem regulacji systemu jest zastosowanie kanałowych regulatorów przepływu MRM. Regulatory mogą współpracować z podstawowymi kratkami wentylacyjnymi o niewielkim spadku ciśnienia. 2. Klapy przeciwpożarowe Jeżeli elementy systemu łączą dwie różne strefy poża rowe ochrona przeciwpożarowa realizowana jest przy pomocy elementów oddzielenia przeciwpożarowego (klapy przeciwpożarowe odcinające ABS) montowanych bezpośrednio za kratką PRESO w ścianie szachtu. Odporność klap w zależności od modelu wynosi EI60S lub EI120S. W systemach wentylacyjnych wyposażonych w regulatory MRM klapy przeciwpożarowe ABS muszą być montowane przed regulatorami przepływu. 3. Dobór średnicy pionu wentylacyjnego Projektowanie pionu przy systemie PRESO można uprościć przez wykorzystanie algorytmu, w którym w zależności od rodzaju i ilości podłączonych kratek wentylacyjnych mamy podane średnice pionów. Algorytm opisany w tym katalogu uwzględnia prędkość przepływającego po wietrza za kratką nie wyższą niż 3,5 m/s, obliczenia poziomu dźwięku ustalonego od wentylacji mechanicznej nie wyższe niż 25 db(a). Poziome odcinki kanału przy zachowaniu średnicy 125 mm mogą być stosowane w odcinkach o długości nie przekraczającej 4 m bez konieczności stosowania dodatkowych obliczeń. Dostęp na potrzeby czyszczenia przewodów wentylacyjnych jest możliwy przez demontaż kratki wyciągowej. Pion wentylacyjny u podstawy należy zakończyć odstojnikiem o długości ok. 20 cm. W celu ograniczenia wielkości kanałów można stosować system kaskadowy. Polega on na zastosowaniu dwóch równoległych pionów wentylacyjnych, obsługujących oddzielnie niższe i wyższe kondygnacje budynku. 4. Dobór tłumików Systemowe tłumiki SAS firmy AERECO są dostosowane do hałasu generowanego przez wentylator RAT.PB. Dobór tłumików na podstawie tabeli umożliwia uzyskania wymaganego poziomu ciśnienia akustycznego w pokoju z aneksem kuchennym 25 db(a) w okresie nocnym. Zaleca się stosowanie wentylatorów RAT.PB z tłumikiem SAS.1200 po stronie ssawnej i SAS.700 po stronie wyrzutni. Ze względu na półelastyczną konstrukcję tłumików połączenia elastyczne pomiędzy wentylatorem i tłumikiem nie są wymagane.

6 4 system aereco A1RC PRESO 5. Dobór wentylatora Przepływ maksymalny wentylatora przy ciśnieniu 60 Pa musi być nie mniejszy niż łączny obliczeniowy przepływ powietrza przez wszystkie kratki. Zaleca się stosowanie wentylatorów ze zintegrowaną automatyką PB. RAT PB RAT PB RAT PB RAT PB RAT PB minimalny zakres pracy Q [m 3 /h] zalecany zakres pracy maksymalny zakres pracy 6. Dobór średnicy pionu okapowego W projektach, w których nie mamy wpływu na wybór okapu kuchennego niemożliwe jest dokładne określenie ilości powietrza tłoczonego do pionu zbiorczego. Wiąże się to z problemem doboru właściwej średnicy pionu okapowego. Na podstawie wielu lat doświadczeń AERECO zaleca projektowanie pionów okapowych w następujący sposób: Podstawą doboru średnicy pionu jest określenie maksymalnego przepływu przez okap. Jest to możliwe po zastosowaniu regulatora przepływu MRM umożliwiającego ograniczenie przepływającego powietrza do określonego poziomu (do 190 m 3 /h). Regulator jest poprzedzony klapą zwrotną ZIP.125, która zabezpiecza przed cofaniem się powietrza do mieszkania. Oba elementy są przystosowane do współpracy z okapami kuchennymi. W razie potrzeby zabezpieczenia pożarowego układ można doposażyć w klapy ppoż ABS. Standardowa temperatura zadziałania klap ABS - 72,5 C jest odpowiednia na potrzeby okapów kuchennych w budownictwie mieszkaniowym i nie ma praktycznej potrzeby stosowania klap o innych temperaturach zadziałania. Zalecane elementy piony kuchennego ZIP MRM ABS

7 system aereco A1RC PRESO 5 7. Dobór nawiewników Projektowanie nawiewu powietrza rozpoczynamy od ustalenia wymaganych parametrów akustycznych na wiewników najlepiej w oparciu o operat akustyczny. Ilość powietrza nawiewanego powinna być równa ilości powietrza wywiewanego. Napływ powietrza jest równie ważny jak jego usunięcie. Nawiewniki powietrza powinny być zamontowane w pokojach i ewentualnie w kuchni. Rozmieszczając nawiewniki, w pierwszej kolejności umieszczamy po jednym w każdym pokoju. Jeżeli uzyskana liczba nawiewników jest niewystarczająca dodatkowe można zamontować w kuchni lub w pokoju o powierzchni większej niż 25 m 2. Nie umieszczamy nawiewników w łazience. Wyciąg/wywiew powietrza powinien być umieszczony w kuchni, łazience, WC, garderobie. Powietrze przepływa z pomieszczeń wyposażonych w nawiewniki do pomieszczeń z kratkami wyciągowymi (pomieszczenia pomocnicze). Odpowiednie rozmieszczenie nawiewników zapewnia skuteczną wentylację oraz ogranicza przenoszenie zapachów z pomieszczeń pomocniczych do mieszkalnych. Wymagania dotyczące nawiewu powietrza Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (rozporządzenie WT) w 149. punkt 1. określono, iż strumień powietrza zewnętrznego doprowadzanego do pomieszczeń, nie będących pomieszczeniami pracy, powinien odpowiadać wymaganiom Polskiej Normy dotyczącej wentylacji, przy czym w mieszkaniach strumień ten powinien wynikać z wielkości strumienia powietrza wywiewanego, lecz być nie mniejszy niż 20 m 3 /h na osobę przewidywaną na pobyt stały w projekcie budowlanym. Jeżeli w mieszkaniu znajduje się piec z otwartą komorą spalania (przepływowy podgrzewacz wody lub prosty dwufunkcyjny kocioł na potrzeby CO, CWU) i nie został przewidziany dopływ powietrza na potrzeby spalania (np. w postaci zetki ) należy zamontować dodatkowy nawiewnik o stałym przepływie (bez regulacji automatycznej), który zapewni dopływ tlenu zużywanego w procesie spalania. Nawiewniki PRESO w systemie A1RC PRESO W zależności od wymagań akustycznych możemy zastosować nawiewniki okienne AMO w zakresie D n,e,w do 32 db(a); EFR 31 db(a); AMI 37 db(a) i AMA 41 db(a). Znając niezbędne parametry akustyczne nawiewników oraz wymagania dotyczące ilości usuwanego powietrza można obliczyć liczbę wymaganych elementów. W tym celu wykorzystuje się wzór: n = Vn / Vs gdzie: n wymagana liczba nawiewników Vn ilość powietrza wynikająca z warunków higienicznych, [m 3 /h] Vs ilość powietrza jaka może przepłynąć przez nawiewnik Δp* = 10 Pa np. dla nawiewników AMO wartość Vs wynosi 30 m 3 /h. Wartość Vn określana jest na podstawie rozporządzenia WT i przywołanej tam normy PN-B :1983+Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania, która zawiera zestawienie strumieni powietrza usuwanych z pomieszczeń w budynkach. * Uwaga! Wielkość projektowej różnicy ciśnienia zależy od rodzaju instalacji wywiewnej i współpracujących z nią urządzeń. W poniższych przykładach przyjęto projektową różnicę ciśnienia równą 10 Pa. Korzystając z podanego wzoru nie można zapomnieć o ko nieczności dostarczenia powietrza do wszystkich pokoi i kuchni. Może, więc się okazać, że w dużych mieszkaniach będziemy musieli zastoso wać więcej nawiewników niż to wynika z obliczeń. W małych mieszkaniach może okazać się, że w jednym pomieszczeniu będzie trzeba zamontować więcej nawiewników niż jeden.

8 6 system aereco A1RC PRESO Wymagane do usunięcia strumienie powietrza wentylacyjnego Strumień Typ pomieszczenia powietrza [m 3 /h] kuchnia wyposażona w kuchenkę 70 gazową Poniżej podano przykłady obliczenia ilości nawiewni ków dla różnych mieszkań: Dla mieszkań przeznaczonych dla więcej niż trzech osób z kuchnią wyposażoną w kuchenkę elektryczną oraz łazienkę ilość nawiewników wynosi: n = Vn / Vs = (50+50) / 30 = 3,3 Przyjęto, że wystarczająca ilość nawiewników w mieszkaniu 4 sztuki. kuchnia z oknem zewnętrznym, wyposażona w kuchnię elektryczną: w mieszkaniu do trzech osób w mieszkaniu dla więcej niż trzech osób kuchnia bez okna zewnętrznego lub wnęka kuchenna, wyposażona w kuchnię elektryczną Dla mieszkań przeznaczonych dla więcej niż trzech osób z kuchnią wyposażoną w kuchenkę elektryczną, łazienkę, WC oraz garderobę ilość nawiewników wynosi: n = Vn / Vs = ( ) / 30 = 4,8 Przyjęto, że wystarczająca liczba nawiewników w mieszkaniu to 5 sztuk. łazienka (z WC lub bez) 50 oddzielne WC 30 pomocnicze pomieszczenie bezokienne 15 (garderoba, schowek) pokój mieszkalny znajdujący się na wyższej kondygnacji w wielopoziomowym domu jednorodzinnym lub 30 w wielopoziomowym mieszkaniu domu wielorodzinnego 8. Rozmieszczenie elementów w mieszkaniu Dla właściwego wentylowania pomieszczeń istotne jest zapewnienie przepływu powietrza od elementów nawiewnych do kratek wyciągowych. Intensywność przepływu musi zapewnić skuteczne usuwanie zanieczyszczeń. Ważny jest kierunek przepływu - z pomieszczeń czystych (pokoje, sypialnie) do pomieszczeń o dużym nasileniu wydzielania zanieczyszczeń (kuchnia, łazienka, WC). Należy zapewnić niezakłócony przepływ powietrza pomiędzy pomieszczeniami poprzez podcięcia w drzwiach wewnętrznych. Zasady rozmieszczanie elementów wentylacyjnych W celu zapewnienia właściwego działania wentylacji należy przestrzegać następujących zasad: Ilość powietrza nawiewanego powinna być równa ilości powietrza wywiewanego. Nawiewniki powietrza powinny być rozmieszczone w pokojach i ewentualnie w kuchni. Rozmieszczając nawiewniki, w pierwszej kolejności umieszczamy po jednym w każdym pokoju. Jeżeli uzyskana liczba nawiewników jest niewystarczająca dodatkowe można zamontować w kuchni lub w pokoju o powierzchni większej niż 25 m 2. Nie montujemy nawiewników w łazience. Wyciąg powietrza powinien być umieszczony w kuchni, łazience, WC, garderobie i innych pomieszczeniach pomocniczych. Warunkiem swobodnego przepływu powietrza jest podcięcie drzwi od pokoi (wymiar prześwitu to min. 80 cm 2 ) oraz wykonanie w drzwiach kuchni, łazienki, toalety lub innego pomieszczenia pomocniczego otworów w dolnej części o powierzchni min. 220 cm 2. Jakość powietrza wewnętrznego Wentylacja A1RC PRESO zapewnia utrzymanie normatywnych przepływów powietrza, gwarantując utrzymanie odpowiedniej jakości powietrza. W pomieszczeniach, w których wymagane jest czasowe zwiększanie wydajności wentylacji zaleca się stosować kratki BAT.PRESO z opcją przepływu maksymalnego. Przepływ maksymalny może być uruchamiany elektrycznie lub przy pomocy sznurka.

9 system aereco A1RC PRESO 7 Rozmieszczenie elementów w mieszkaniu (przykład doboru) nawiewnik PRESO AERECO kratka BAP 15, pion wentylacyjny kratka BAP 30, pion wentylacyjny kratka BAP 60, pion wentylacyjny ABS + MRM + ZIP pion okapowy

10 8 system aereco A1RC PRESO Projektowanie systemu A1RC PRESO AERECO Projektowanie wyciągu przy zastosowaniu systemu wentylacji jednorurowej A1RC PRESO AERECO można uprościć przez wykorzystanie tabel doborowych, które w zależności od ilości i rodzaju obsługiwanych przez dany pion pomieszczeń podają średnice pionów, rodzaj tłumika i wentylatora. Algorytm ten uwzględnia prędkość przepływającego po wietrza w pionach na poziomie nie wyższym niż 3,5 m/s, obliczenia poziomu dźwięku ustalonego od wentylacji mechanicznej nie wyższe niż 25 db(a). Poziome odcinki kanału przy zachowaniu średnicy 125 mm mogą być stosowane w odcinkach o długości nieprzekraczającej 4 m bez konieczności stosowania dodatkowych obliczeń. Nawiewniki powietrza pomimo, że nie zostały uwzględnione w tabelach, są komplementarną częścią systemu wentylacji i powinny być dobierane przez projektanta instalacji. Sposób doboru nawiewników znajduje się na stronie 5. W przypadku systemu A1RC PRESO należy stosować nawiewniki PRESO AERECO. Stosowanie innych nawiewników o innych charakterystykach pracy (przepływ w funkcji ciśnienia) wiąże się z zaburzeniem skutecznej pracy systemu, zmianą akustyki w stosunku do projektowanej.

11 system aereco A1RC PRESO 9 Pion wentylacyjny Pion okapowy wyrzutnia wyrzutnia tłumik po stronie wyrzutu SAS.700 wentylator RAT.PB filtr wstępny FIT.1 tłumik po stronie ssawnej SAS.1200 kratka BAP okap kuchenny klapa ppoż. ABS klapa ppoż. ABS kratka wentylacyjna regulator przepływu MRM klapa zwrotna ZIP.125 klapa ppoż. ABS regulator przepływu MRM przewód wentylacyjny przewód wentylacyjny nawiewnik PRESO odstojnik odstojnik

12 10 system aereco A1RC PRESO Q nom = 15 m 3 /h Tabela doborowa do projektowania: garderoby, spiżarni Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB Filtr wstępny ** FIT FIT FIT FIT FIT FIT FIT FIT FIT FIT Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] ** W celu zabezpieczenia wentylatora przed zanieczyszczeniami powietrza powstającymi podczas remontów zaleca się stosowanie filtrów FIT.1. Q nom = 30 m 3 /h Tabela doborowa do projektowania: toalety Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB Filtr wstępny ** FIT FIT FIT FIT FIT FIT FIT FIT FIT FIT Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] ** W celu zabezpieczenia wentylatora przed zanieczyszczeniami powietrza powstającymi podczas remontów zaleca się stosowanie filtrów FIT.1.

13 system aereco A1RC PRESO 11 Q nom = 50 m 3 /h Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB Filtr wstępny ** FIT FIT FIT FIT FIT FIT FIT FIT FIT FIT Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] ** W celu zabezpieczenia wentylatora przed zanieczyszczeniami powietrza powstającymi podczas remontów zaleca się stosowanie filtrów FIT.1. Q nom = 70 m 3 /h Tabela doborowa do projektowania: kuchnie z kuchenką gazową Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB Filtr wstępny ** FIT FIT FIT FIT FIT FIT FIT FIT FIT FIT Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] ** W celu zabezpieczenia wentylatora przed zanieczyszczeniami powietrza powstającymi podczas remontów zaleca się stosowanie filtrów FIT.1.

14 12 system aereco A1RC PRESO Q nom = 190 m 3 /h Tabela do projektowania: pionów okapowych Liczba kondygnacji budynku Średnica odejścia do mieszkania Klapa zwrotna ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 Regulator przepływu MRM MRM MRM MRM MRM MRM MRM MRM MRM MRM Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 190 m 3 /h Tabela do projektowania: pionów okapowych (rozwiązanie kaskadowe) Liczba kondygnacji budynku Średnica odejścia do mieszkania Klapa zwrotna ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 Regulator przepływu MRM MRM MRM MRM MRM MRM MRM MRM MRM MRM Średnica pionu * * * * * 2 x * 2 x * 2 x * 2 x * 2 x * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]

15 system aereco A1RC PRESO 13 Q nom = 15 m 3 /h Tabela doborowa do projektowania: garderoby, spiżarni Q nom = 30 m 3 /h Tabela doborowa do projektowania: toalety Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Filtr wstępny** Wentylator RAT.PB Tłumik SAS po stronie wyrzutu Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Filtr wstępny** Wentylator RAT.PB Tłumik SAS po stronie wyrzutu SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] ** W celu zabezpieczenia wentylatora przed zanieczyszczeniami powietrza powstającymi podczas remontów zaleca się stosowanie filtrów FIT.1. Q nom = 50 m 3 /h Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Q nom = 70 m 3 /h Tabela doborowa do projektowania: kuchnie z kuchenką gazowa Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Filtr wstępny** Wentylator RAT.HB Tłumik SAS po stronie wyrzutu Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Filtr wstępny** Wentylator RAT.PB Tłumik SAS po stronie wyrzutu SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS SAS FIT RAT PB SAS * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] ** W celu zabezpieczenia wentylatora przed zanieczyszczeniami powietrza powstającymi podczas remontów zaleca się stosowanie filtrów FIT.1. Q nom = 190 m 3 /h Tabela do projektowania: pionów okapowych Liczba kondygnacji Średnica pionu* Alternatywna średnica pionu* Średnica odejścia do mieszkania Klapa zwrotna** Regulator przepływu*** x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM Dobory przy założeniu 190 m 3 /h na okap i współczynniku równoczesności 0,6. * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]. ** Zadaniem klapy jest zapobieganie cofania się powietrza w kanale wentylacyjnym. ***Zadaniem regulatora jest ograniczenie ilości tłoczonego przez jeden okap powietrza do wartości projektowej. Jest to szczególnie istotne gdy dobór okapu jest uzależniony od mieszkańców. Zwiększenie ilości usuwanego przez okap powietrza ponad wartości uwzględnione w normie musi uwzględniać kompensację powietrza.

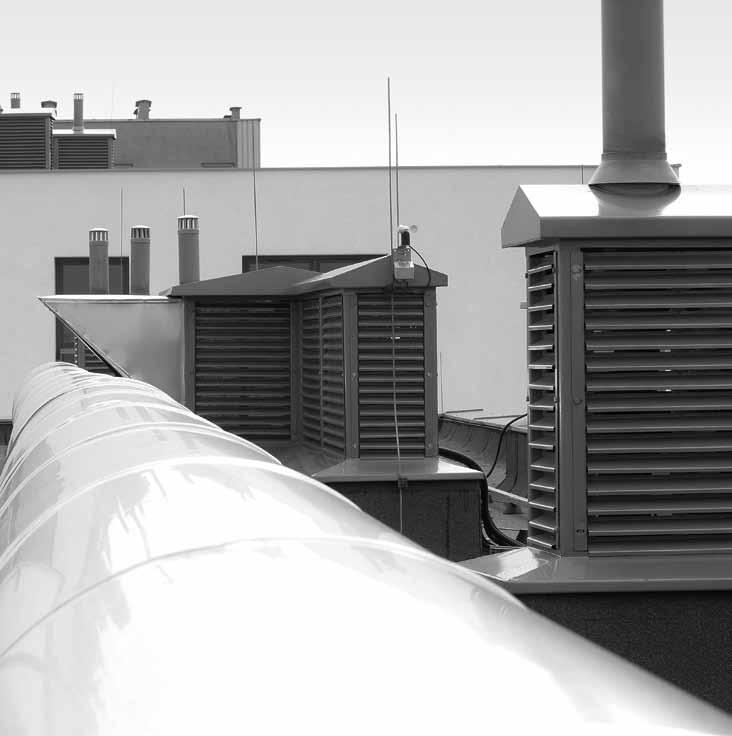

16 14 system aereco A1RC PRESO elementy systemu A1RC PRESO AERECO

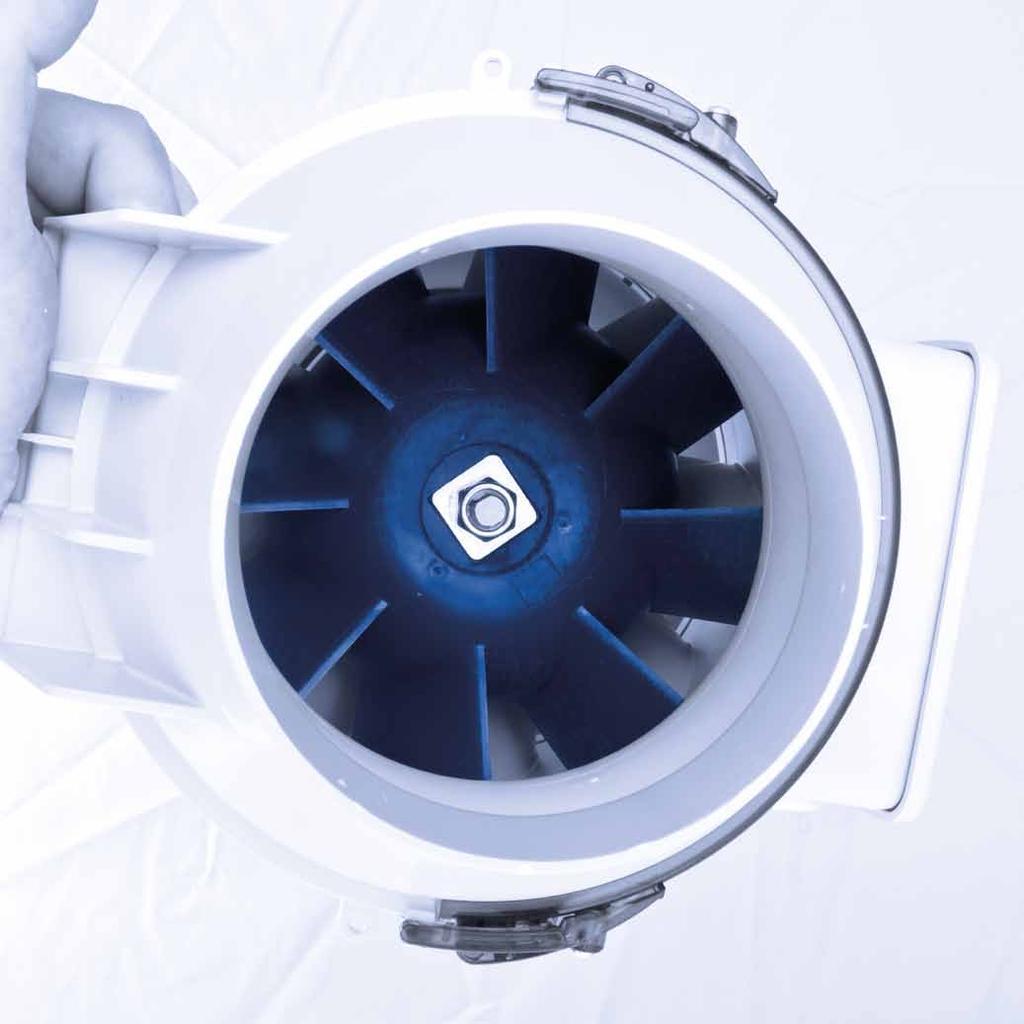

17 system aereco A1RC PRESO 15 NIE P O D L E G A A+ A B C D E F G RAT PB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 160 Pa Wentylator wyciągowy lub nawiewny jednofazowy. Montaż wewnątrz i na zewnątrz budynku (po osłonięciu przed opadem). Budownictwo nowe i poddane renowacji. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN EN ISO 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ Charakterystyki przepływowe Charakterystyki akustyczne i energetyczne Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego. Pobór mocy Moc właściwa Częstotliwość [Hz] el. [W] [kw/(m 3 /s)] p [Pa] prędkość maks. sugerowany obszar pracy Lws [db] 52,3 62,3 58,6 53,5 51,0 42,6 34,0 23 0,41 Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie 38. Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym Odległość [m] Lpo [db(a)] Zgodnie z PN-B :1987 maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). Q [m³/h] Charakterystyki elektryczne silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 23 W I maks. 0,11 A automatyka wentylatora kompensuje zabrudzenie filtra FIT.1 oraz zabezpiecza przed przeciążeniem wynikającym z zatkania filtra sygnalizacja zabrudzenia filtra sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora Montaż stosować tłumik SAS.1200 po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu Wymiary [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB waga wentylatora 1,80 kg Cechy A ØB C D E F G

18 16 system aereco A1RC PRESO NIE P O D L E G A A+ A B C D E F G RAT PB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 170 Pa Wentylator wyciągowy lub nawiewny jednofazowy. Montaż wewnątrz i na zewnątrz budynku (po osłonięciu przed opadem). Budownictwo nowe i poddane renowacji. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ p [Pa] Charakterystyki przepływowe prędkość maks. sugerowany obszar pracy Charakterystyki akustyczne i energetyczne Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) Pobór mocy Moc właściwa el. [W] [kw/(m 3 /s)] , , , , , Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie Q [m³/h] Maksymalny poziom ciśnienia akustycznego [db(a)] na dachu w zależności od odległości. Odległość [m] bez tłumika z tłumikiem SAS Charakterystyki elektryczne silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 33 W I maks. 0,15 A automatyka wentylatora kompensuje zabrudzenie filtra FIT.1 oraz zabezpiecza przed przeciążeniem wynikającym z zatkania filtra sygnalizacja zabrudzenia filtra sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). Montaż stosować tłumik SAS.1200 po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu Wymiary [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB waga wentylatora 1,80 kg Cechy A ØB C D E F G

19 system aereco A1RC PRESO 17 NIE P O D L E G A A+ A B C D E F G RAT PB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 260 Pa Wentylator wyciągowy jednofazowy. Montaż wewnątrz i na zewnątrz budynku (po osłonięciu przed opadem). Budownictwo nowe i poddane renowacji. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ p [Pa] Q [m³/h] Charakterystyki przepływowe prędkość maks. sugerowany obszar pracy Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) Charakterystyki akustyczne i energetyczne Pobór mocy el. [W] Moc właściwa [kw/(m 3 /s)] , , , , , , ,75 Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie 38. Maksymalny poziom ciśnienia akustycznego [db(a)] na dachu w zależności od odległości. silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 58 W I maks. 0,26 A automatyka wentylatora kompensuje zabrudzenie filtra FIT.1 oraz zabezpiecza przed przeciążeniem wynikającym z zatkania filtra sygnalizacja zabrudzenia filtra Charakterystyki elektryczne sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora Wymiary [mm] Odległość [m] bez tłumika z tłumikiem SAS Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). stosować tłumik SAS.1200 po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu przystosowane do łączenia z tłumikami SAS automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB waga wentylatora 2,40 kg Montaż Cechy A ØB C D E F G

20 18 system aereco A1RC PRESO NIE P O D L E G A A+ A B C D E F G RAT PB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 280 Pa Wentylator wyciągowy jednofazowy. Montaż wewnątrz i na zewnątrz budynku (po osłonięciu przed opadem). Budownictwo nowe i poddane renowacji. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ p [Pa] Charakterystyki przepływowe prędkość maks. sugerowany obszar pracy Charakterystyki akustyczne i energetyczne Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) Pobór mocy Moc właściwa el. [W] [kw/(m 3 /s)] , , , , , , , Q [m³/h] Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie 38. Charakterystyki elektryczne silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 75 W I maks. 0,37 A automatyka wentylatora kompensuje zabrudzenie filtra FIT.1 oraz zabezpiecza przed przeciążeniem wynikającym z zatkania filtra sygnalizacja zabrudzenia filtra sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora Wymiary [mm] Maksymalny poziom ciśnienia akustycznego [db(a)] na dachu w zależności od odległości. Odległość [m] bez tłumika z tłumikiem SAS Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). stosować tłumik SAS.1200 po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu przystosowane do łączenia z tłumikami SAS automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB waga wentylatora 4,3 kg Montaż Cechy A ØB C D E F G

21 system aereco A1RC PRESO 19 NIE P O D L E G A A+ A B C D E F G RAT PB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 320 Pa Wentylator wyciągowy lub nawiewny jednofazowy. Montaż wewnątrz i na zewnątrz budynku (po osłonięciu przed opadem). Budownictwo nowe i poddane renowacji. Mieszkania, obiekty użyteczności publicznej. Charakterystyki przepływowe Charakterystyki akustyczne i energetyczne Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego. Pobór mocy Moc właściwa Częstotliwość [Hz] el. [W] [kw/(m 3 /s)] p [Pa] prędkość maks. sugerowany obszar pracy Lws [db] ,5 Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym Odległość [m] bez tłumika z tłumikiem SAS Q [m³/h] Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). Charakterystyki elektryczne silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 110 W I maks. 0,5 A automatyka wentylatora kompensuje zabrudzenie filtra FIT.1 oraz zabezpiecza przed przeciążeniem wynikającym z zatkania filtra sygnalizacja zabrudzenia filtra sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora Wymiary [mm] stosować tłumik SAS.1200 po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu przystosowane do łączenia z tłumikami SAS automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB waga wentylatora 5,8 kg Montaż Cechy A ØB C D E F G

22 system aereco A1RC PRESO PRESObalance Automatyka PB Automatyka zintegrowana z wentylatorem RAT.PB Opis Zintegrowana z wentylatorem RAT.PB automatyka PRESObalance dostosowuje moc wentylatorado charakterystyki instalacji oraz elementów PRESO AERECO. Oznacza to, że układ elektroniczny umożliwia precyzyjne wyregulowanie instalacji. Automatyka jest przystosowana do współpracy z kratkami BAP, regulatorami MRM oraz kratkami BAP wyposażonymi w funkcję przepływu maksymalnego. Automatyka umożliwia stosownie filtrów wstępnych zabezpieczających wentylator przed uszkodzeniem kurzem i gipsem powstającym podczas remontów. Automatyka HB kompensuje zabrudzenie filtra FIT.1 oraz zabezpiecza przed przeciążeniem wentylatora wynikającym z zatkania filtra. Dodatkowo automatyka po wykryciu zbyt dużego oporu na filtrze wysyła bezpotencjałowy sygnał alarmu. Dodatkową funkcją układu jest możliwość opcjonalnej pracy w dwóch trybach: dzień/noc - poprzez podłączenie zewnętrznego sygnału sterującego z automatyki ACC.DN2 FREE COOLING + dzień/noc - poprzez podłączenie zewnętrznego sygnału sterującego z automatyki ACC.DNFC Akustyka Zastosowanie wentylatorów RAT.PB ze zintegrowaną automatyką PRESObalance w jednorurowej wentylacji zbiorczej pozwala na uzyskanie wyjątkowo dobrego poziomu ciśnienia akustycznego. Zarówno w kuchni, łazience jak i w pokoju z aneksem kuchennym możliwe jest uzyskanie wartości normatywnych zarówno w porze dnia oraz nocy. Regulator w wyniku obniżenia mocy wentylatora zmniejsza poziom mocy akustycznej wentylatora. Optymalne zakresy pracy wentylatorów RAT.PB zostały wyznaczone i potwierdzone laboratoryjnie. Optymalne zakresy pracy gwarantują minimalne zużycie prądu oraz najkorzystniejsze parametry akustyczne. Sterowanie czasowe W celu uruchomieniu funkcji sterowania czasowego należy doprowadzić do automatyki PB zewnętrzny sygnał sterujący z automatyki ACC.DN2 lub ACC.DNFC. Sterowanie odbywa sie poprzez sygnał przekaźnikowy (zwarcie lub lub rozwarcie zacisków + i automatyki). Zwarcie zacisków + i automatyki przełącza system w nocny tryb pracy. Rozwarcie powoduje pracę zgodnie z nastawami dziennymi. Automatyka ACC.DN (funkcja Dzień/Noc) Kalibracja Każdy moduł automatyki PRESObalance jest fabrycznie kalibrowany w celu uzyskania optymalnej współpracy z wybranym modelem wentylatora RAT.PB. Urządzenie zapamiętuje nastawy nawet po długotrwałym zaniku prądu. System A1RC PRESO po zastosowaniu automatyki sterującej ACC.DN2 umożliwia pracę w trybie dzień/noc. Funkcja ta jest sterowana godzinowo jej zadaniem jest obniżenie parametrów pracy systemu wentylacji w okresie nocnym. Automatyka ACC.DNFC (funkcja FREE COOLING + Dzień/Noc) Instalacja Moduł PRESObalance jest przeznaczony do montażu w pobliżu wentylatora. Zastosowana obudowa o IP54 w II klasie izolacji pozwala na montaż urządzenia na dachu lub poddaszu. Umiejscowienie automatyki powinno umożliwiać wygodny dostęp serwisowy oraz podłączenie przewodu do pomiaru ciśnienia. Specjalna konstrukcja umożliwia pracę automatyki w zakresie temperatur od -40 do +70 C. Montażu w pozycji - dławicami elektrycznymi do dołu. System A1RC PRESO po zastosowaniu automatyki sterującej ACC.DNFC umożliwia pracę w trybie dzień/noc oraz dodatkowo w trybie FREE COOLING. Funkcja ta jest sterowana algorytmem opracowanym przez AERECO. Jej zadaniem jest obniżenie parametrów pracy systemu wentylacji w okresie nocnym z czym wiąże się obniżenie hałasu oraz oszczędność energii cieplnej. Funkcja free coolingu umożliwia schładzanie przegrzanego budynku latem w nocy. Funkcja ta wpływa na komfort termiczny w okresie letnim. Wymiary Cechy [mm] praca dostosowana do elementów PRESO AERECO TYP: REGULATOR PB fabryczna kalibracja automatyki i wybranego wentylatora RAT.PB I max : 0,64A U: 230 V P max : 145W PODCIŚNIENIE: PA S/N: przewód gumowy, króciec do pomiaru ciśnienia oraz puszka elektryczna dołą- f: 50Hz NR SERWISOWY: KIERUNEK PRZEPŁYWU 125 czone w zestawie różne opcje sterowania czasowego 200

23 system aereco A1RC PRESO 21 Charakterystyka elektryczna Regulator jest fabrycznie kalibrowany i integrowany z wybranym modelem wentylatora dostosowanie parametrów pracy wentylatora do elementów PRESO AERECO elektroniczny układ sterowania minimalizuje hałas generowany przez wentylator podłączenie elektryczne - wyłącznie zgodne z załączonym schematem podłączenie hydrauliczne króciec pomiaru ciśnienia należy podłączyć do instalacji po stronie ssawnej w odległości co najmniej 5 średnic od wentylatora i kształtek Automatyka PRESObalance Uwaga: automatyka PRESObalance posiada wbudowany bezpiecznik topikowy. Przetwornik ciśnienia podłączenie fabryczne wentylatora sygnalizacja uszkodzenia lub zatkania filtra FIT.1 S1 S opcjonalne podłączenie automatyki ACC.DN2, ACC.DNFC 12-24V = podłączenie pomiaru ciśnienia Podłączenie czujnika podciśnienia wykonujemy elastycznym wężykiem. Dołączony króciec pomiarowy mocujemy na ścianie bocznej kanału. Należy zwrócić uwagę na szczelne podłączenie, należy unikać syfonów na wężu pomiarowym. Króciec pomiarowy musi zostać zamocowany poniżej automatyki PRESObalance.

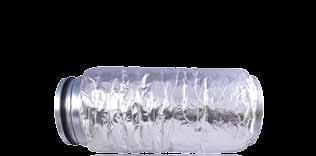

24 22 system aereco A1RC PRESO sas.100 Tłumik akustyczny półelastyczny zalecana prędkość powietrza: poniżej 6 m/s Wentylacja wyciągowa. Warstwa paroizolacyjna. Kompatybilny z systemami wentylacji AERECO. Opis Zadaniem tłumika jest ograniczenie hałasu przedostającego się od wentylatora do instalacji lub na zewnątrz. Zaawansowana konstrukcja umożliwia tłumienie hałasu w szerokim zakresie częstotliwości. Półelastyczna konstrukcja umożliwia dostosowanie kształtu oraz długości tłumika do wymogów instalacji. Warstwa tłumiąca z wysoko absorbującej wełny mineralnej zapewnia dobre tłumienie akustyczne, szczególnie niskich częstotliwości. Dobór tłumika Dobór należy przeprowadzić w oparciu o tabele pasm oktawowych wentylatora i indywidualne obliczenia akustyczne z uwzględnieniem: zależności od sprężu i przepływu, wpływu instalacji, chłonności pomieszczenia i dopuszczalnych poziomów dźwięku w pomieszczeniach. Częstotliwość [Hz] Budowa Tłumienie [db] SAS SAS Tłumik zakończony jest z jednej strony króćcem przyłączeniowym nyplowym umożliwiającym podłączenie do sieci przewodów. Z drugiej strony wyposażony jest w króciec mufowy umożliwiający wygodne podłączenie wentylatora. Króciec nyplowy wyposażony jest w uszczelkę gumową. Wewnętrzna, specjalnie perforowana rura zapewnia półelastyczność tłumika. Oznacza to, że tłumik zapamiętuje i utrzymuje kształt nadany w wyniku odkształcania. Należy zwrócić uwagę, że wewnętrzna rura nie zmienia przekroju podczas odkształcania. Tłumik SAS wyposażony jest w warstwę paroizolacyjną zapewniającą, że wilgoć z powietrza przepływającego przez tłumik nie będzie ulegać wykraplaniu w wełnie mineralnej nawet podczas montażu w zimnym otoczeniu. Takie rozwiązanie sprawia, że tłumik SAS nie zmienia swoich parametrów tłumiących nawet przy niskich temperaturach otoczenia. Spadek ciśnienia [Pa] Prędkość [m/s] SAS ,2 0,6 2,5 4,9 11,2 SAS ,3 1,1 4,2 8,4 19,2 Szumy przepływu w tłumiku są na pomijalnie niskim poziomie. Dla maksymalnych zalecanych prędkości systemu wynoszą poniżej 19 db w całym paśmie oktawowym. Zastosowanie Kod produktu Precyzyjna konstrukcja tłumików SAS umożliwia skuteczne tłumienie niskich częstotliwości dźwięku w sposób niezwykle skuteczny. Tłumiki zostały zaprojektowane w celu optymalnej współpracy z systemami wentylacji wyciągowej takimi jak A1RC, A2RC, VCR, VBP. Tłumiki SAS zachowują parametry tłumienia niezależnie od kierunku przepływu powietrza (możliwy montaż na ssaniu lub tłoczeniu). Montaż Przed rozpoczęciem montażu, tłumik SAS należy rozciągnąć do długości nominalnej. Półelastyczna rura wewnętrzna umożliwia rozciąganie i kształtowanie tłumika bez powstawania zagnieceń i deformacji. Króciec mufowy tłumika ułatwia i przyśpiesza połączenie z wentylatorem. Króciec nyplowy umożliwia szczelne i szybkie połączenie z pionem wentylacyjnym. SAS długość [mm] średnica nominalna model tłumika Wymiary Cechy L średnica nominalna: 100 długość po instalacji: 700 lub 1200 mm warstwa paroizolacyjna półelastyczna konstrukcja możliwość dostosowania kształtu øn øm O L [mm] øn [mm] øm [mm] O [mm] SAS SAS

25 system aereco A1RC PRESO 23 sas.125 Tłumik akustyczny półelastyczny zalecana prędkość powietrza: poniżej 6 m/s Wentylacja wyciągowa. Warstwa paroizolacyjna. Kompatybilny z systemami wentylacji AERECO. Opis Zadaniem tłumika jest ograniczenie hałasu przedostającego się od wentylatora do instalacji lub na zewnątrz. Zaawansowana konstrukcja umożliwia tłumienie hałasu w szerokim zakresie częstotliwości. Półelastyczna konstrukcja umożliwia dostosowanie kształtu oraz długości tłumika do wymogów instalacji. Warstwa tłumiąca z wysoko absorbującej wełny mineralnej zapewnia dobre tłumienie akustyczne, szczególnie niskich częstotliwości. Dobór tłumika Dobór należy przeprowadzić w oparciu o tabele pasm oktawowych wentylatora i indywidualne obliczenia akustyczne z uwzględnieniem: zależności od sprężu i przepływu, wpływu instalacji, chłonności pomieszczenia i dopuszczalnych poziomów dźwięku w pomieszczeniach. Częstotliwość [Hz] Budowa Tłumienie [db] SAS SAS Tłumik zakończony jest z jednej strony króćcem przyłączeniowym nyplowym umożliwiającym podłączenie do sieci przewodów. Z drugiej strony wyposażony jest w króciec mufowy umożliwiający wygodne podłączenie wentylatora. Króciec nyplowy wyposażony jest w uszczelkę gumową. Wewnętrzna, specjalnie perforowana rura zapewnia półelastyczność tłumika. Oznacza to, że tłumik zapamiętuje i utrzymuje kształt nadany w wyniku odkształcania. Należy zwrócić uwagę, że wewnętrzna rura nie zmienia przekroju podczas odkształcania. Tłumik SAS wyposażony jest w warstwę paroizolacyjną zapewniającą, że wilgoć z powietrza przepływającego przez tłumik nie będzie ulegać wykraplaniu w wełnie mineralnej nawet podczas montażu w zimnym otoczeniu. Takie rozwiązanie sprawia, że tłumik SAS nie zmienia swoich parametrów tłumiących nawet przy niskich temperaturach otoczenia.. Spadek ciśnienia [Pa] Prędkość [m/s] SAS ,1 0,5 2,2 4,2 9,8 SAS ,2 0,9 3,8 7,2 16,8 Szumy przepływu w tłumiku są na pomijalnie niskim poziomie. Dla maksymalnych zalecanych prędkości systemu wynoszą poniżej 19 db w całym paśmie oktawowym. Zastosowanie Kod produktu Precyzyjna konstrukcja tłumików SAS umożliwia skuteczne tłumienie niskich częstotliwości dźwięku w sposób niezwykle skuteczny. Tłumiki zostały zaprojektowane w celu optymalnej współpracy z systemami wentylacji wyciągowej takimi jak A1RC, A2RC, VCR, VBP. Tłumiki SAS zachowują parametry tłumienia niezależnie od kierunku przepływu powietrza (możliwy montaż na ssaniu lub tłoczeniu). Montaż Przed rozpoczęciem montażu, tłumik SAS należy rozciągnąć do długości nominalnej. Półelastyczna rura wewnętrzna umożliwia rozciąganie i kształtowanie tłumika bez powstawania zagnieceń i deformacji. Króciec mufowy tłumika ułatwia i przyśpiesza połączenie z wentylatorem. Króciec nyplowy umożliwia szczelne i szybkie połączenie z pionem wentylacyjnym. SAS długość [mm] średnica nominalna model tłumika Wymiary Cechy L średnica nominalna: 125 długość po instalacji: 700 lub 1200 mm warstwa paroizolacyjna półelastyczna konstrukcja możliwość dostosowania kształtu øn øm O L [mm] øn [mm] øm [mm] O [mm] SAS SAS

26 24 system aereco A1RC PRESO sas.160 Tłumik akustyczny półelastyczny zalecana prędkość powietrza: poniżej 6 m/s Wentylacja wyciągowa. Warstwa paroizolacyjna. Kompatybilny z systemami wentylacji AERECO. Opis Zadaniem tłumika jest ograniczenie hałasu przedostającego się od wentylatora do instalacji lub na zewnątrz. Zaawansowana konstrukcja umożliwia tłumienie hałasu w szerokim zakresie częstotliwości. Półelastyczna konstrukcja umożliwia dostosowanie kształtu oraz długości tłumika do wymogów instalacji. Warstwa tłumiąca z wysoko absorbującej wełny mineralnej zapewnia dobre tłumienie akustyczne, szczególnie niskich częstotliwości. Dobór tłumika Dobór należy przeprowadzić w oparciu o tabele pasm oktawowych wentylatora i indywidualne obliczenia akustyczne z uwzględnieniem: zależności od sprężu i przepływu, wpływu instalacji, chłonności pomieszczenia i dopuszczalnych poziomów dźwięku w pomieszczeniach. Częstotliwość [Hz] Budowa Tłumienie [db] SAS SAS Tłumik zakończony jest z jednej strony króćcem przyłączeniowym nyplowym umożliwiającym podłączenie do sieci przewodów. Z drugiej strony wyposażony jest w króciec mufowy umożliwiający wygodne podłączenie wentylatora. Króciec nyplowy wyposażony jest w uszczelkę gumową. Wewnętrzna, specjalnie perforowana rura zapewnia półelastyczność tłumika. Oznacza to, że tłumik zapamiętuje i utrzymuje kształt nadany w wyniku odkształcania. Należy zwrócić uwagę, że wewnętrzna rura nie zmienia przekroju podczas odkształcania. Tłumik SAS wyposażony jest w warstwę paroizolacyjną zapewniającą, że wilgoć z powietrza przepływającego przez tłumik nie będzie ulegać wykraplaniu w wełnie mineralnej nawet podczas montażu w zimnym otoczeniu. Takie rozwiązanie sprawia, że tłumik SAS nie zmienia swoich parametrów tłumiących nawet przy niskich temperaturach otoczenia. Spadek ciśnienia [Pa] Prędkość [m/s] SAS ,1 0,4 1,8 3,5 7,0 SAS ,2 0,7 3,0 3,0 12,0 Szumy przepływu w tłumiku są na pomijalnie niskim poziomie. Dla maksymalnych zalecanych prędkości systemu wynoszą poniżej 19 db w całym paśmie oktawowym. Zastosowanie Kod produktu Precyzyjna konstrukcja tłumików SAS umożliwia skuteczne tłumienie niskich częstotliwości dźwięku w sposób niezwykle skuteczny. Tłumiki zostały zaprojektowane w celu optymalnej współpracy z systemami wentylacji wyciągowej takimi jak A1RC, A2RC, VCR, VBP. Tłumiki SAS zachowują parametry tłumienia niezależnie od kierunku przepływu powietrza (możliwy montaż na ssaniu lub tłoczeniu). Montaż Przed rozpoczęciem montażu, tłumik SAS należy rozciągnąć do długości nominalnej. Półelastyczna rura wewnętrzna umożliwia rozciąganie i kształtowanie tłumika bez powstawania zagnieceń i deformacji. Króciec mufowy tłumika ułatwia i przyśpiesza połączenie z wentylatorem. Króciec nyplowy umożliwia szczelne i szybkie połączenie z pionem wentylacyjnym. SAS długość [mm] średnica nominalna model tłumika Wymiary Cechy L średnica nominalna: 160 długość po instalacji: 700 lub 1200 mm warstwa paroizolacyjna półelastyczna konstrukcja możliwość dostosowania kształtu øn øm O L [mm] øn [mm] øm [mm] O [mm] SAS SAS

27 system aereco A1RC PRESO 25 sas.200 Tłumik akustyczny półelastyczny zalecana prędkość powietrza: poniżej 6 m/s Wentylacja wyciągowa. Warstwa paroizolacyjna. Kompatybilny z systemami wentylacji AERECO. Opis Zadaniem tłumika jest ograniczenie hałasu przedostającego się od wentylatora do instalacji lub na zewnątrz. Zaawansowana konstrukcja umożliwia tłumienie hałasu w szerokim zakresie częstotliwości. Półelastyczna konstrukcja umożliwia dostosowanie kształtu oraz długości tłumika do wymogów instalacji. Warstwa tłumiąca z wysoko absorbującej wełny mineralnej zapewnia dobre tłumienie akustyczne, szczególnie niskich częstotliwości. Dobór tłumika Dobór należy przeprowadzić w oparciu o tabele pasm oktawowych wentylatora i indywidualne obliczenia akustyczne z uwzględnieniem: zależności od sprężu i przepływu, wpływu instalacji, chłonności pomieszczenia i dopuszczalnych poziomów dźwięku w pomieszczeniach. Częstotliwość [Hz] Budowa Tłumienie [db] SAS SAS Tłumik zakończony jest z jednej strony króćcem przyłączeniowym nyplowym umożliwiającym podłączenie do sieci przewodów. Z drugiej strony wyposażony jest w króciec mufowy umożliwiający wygodne podłączenie wentylatora. Króciec nyplowy wyposażony jest w uszczelkę gumową. Wewnętrzna, specjalnie perforowana rura zapewnia półelastyczność tłumika. Oznacza to, że tłumik zapamiętuje i utrzymuje kształt nadany w wyniku odkształcania. Należy zwrócić uwagę, że wewnętrzna rura nie zmienia przekroju podczas odkształcania. Tłumik SAS wyposażony jest w warstwę paroizolacyjną zapewniającą, że wilgoć z powietrza przepływającego przez tłumik nie będzie ulegać wykraplaniu w wełnie mineralnej nawet podczas montażu w zimnym otoczeniu. Takie rozwiązanie sprawia, że tłumik SAS nie zmienia swoich parametrów tłumiących nawet przy niskich temperaturach otoczenia. Spadek ciśnienia [Pa] Prędkość [m/s] SAS ,0 0,4 1,3 2,8 5,6 SAS ,1 0,6 2,2 4,8 9,6 Szumy przepływu w tłumiku są na pomijalnie niskim poziomie. Dla maksymalnych zalecanych prędkości systemu wynoszą poniżej 19 db w całym paśmie oktawowym. Zastosowanie Kod produktu Precyzyjna konstrukcja tłumików SAS umożliwia skuteczne tłumienie niskich częstotliwości dźwięku w sposób niezwykle skuteczny. Tłumiki zostały zaprojektowane w celu optymalnej współpracy z systemami wentylacji wyciągowej takimi jak A1RC, A2RC, VCR, VBP. Tłumiki SAS zachowują parametry tłumienia niezależnie od kierunku przepływu powietrza (możliwy montaż na ssaniu lub tłoczeniu).. Montaż Przed rozpoczęciem montażu, tłumik SAS należy rozciągnąć do długości nominalnej. Półelastyczna rura wewnętrzna umożliwia rozciąganie i kształtowanie tłumika bez powstawania zagnieceń i deformacji. Króciec mufowy tłumika ułatwia i przyśpiesza połączenie z wentylatorem. Króciec nyplowy umożliwia szczelne i szybkie połączenie z pionem wentylacyjnym. SAS długość [mm] średnica nominalna model tłumika Wymiary Cechy L średnica nominalna: 200 długość po instalacji: 700 lub 1200 mm warstwa paroizolacyjna półelastyczna konstrukcja możliwość dostosowania kształtu øn øm O L [mm] øn [mm] øm [mm] O [mm] SAS SAS

28 26 system aereco A1RC PRESO sas.250 Tłumik akustyczny półelastyczny zalecana prędkość powietrza: poniżej 6 m/s Wentylacja wyciągowa. Warstwa paroizolacyjna. Kompatybilny z systemami wentylacji AERECO Opis Zadaniem tłumika jest ograniczenie hałasu przedostającego się od wentylatora do instalacji lub na zewnątrz. Zaawansowana konstrukcja umożliwia tłumienie hałasu w szerokim zakresie częstotliwości. Półelastyczna konstrukcja umożliwia dostosowanie kształtu oraz długości tłumika do wymogów instalacji. Warstwa tłumiąca z wysoko absorbującej wełny mineralnej zapewnia dobre tłumienie akustyczne, szczególnie niskich częstotliwości. Dobór tłumika Dobór należy przeprowadzić w oparciu o tabele pasm oktawowych wentylatora i indywidualne obliczenia akustyczne z uwzględnieniem: zależności od sprężu i przepływu, wpływu instalacji, chłonności pomieszczenia i dopuszczalnych poziomów dźwięku w pomieszczeniach. Częstotliwość [Hz] Budowa Tłumienie [db] SAS SAS Tłumik zakończony jest z jednej strony króćcem przyłączeniowym nyplowym umożliwiającym podłączenie do sieci przewodów. Z drugiej strony wyposażony jest w króciec mufowy umożliwiający wygodne podłączenie wentylatora. Króciec nyplowy wyposażony jest w uszczelkę gumową. Wewnętrzna, specjalnie perforowana rura zapewnia półelastyczność tłumika. Oznacza to, że tłumik zapamiętuje i utrzymuje kształt nadany w wyniku odkształcania. Należy zwrócić uwagę, że wewnętrzna rura nie zmienia przekroju podczas odkształcania. Tłumik SAS wyposażony jest w warstwę paroizolacyjną zapewniającą, że wilgoć z powietrza przepływającego przez tłumik nie będzie ulegać wykraplaniu w wełnie mineralnej nawet podczas montażu w zimnym otoczeniu. Takie rozwiązanie sprawia, że tłumik SAS nie zmienia swoich parametrów tłumiących nawet przy niskich temperaturach otoczenia. Spadek ciśnienia [Pa] Prędkość [m/s] SAS ,1 0,3 1,1 2,5 3,9 SAS ,1 0,5 1,8 4,2 6,6 Szumy przepływu w tłumiku są na pomijalnie niskim poziomie. Dla maksymalnych zalecanych prędkości systemu wynoszą poniżej 19 db w całym paśmie oktawowym. Zastosowanie Kod produktu Precyzyjna konstrukcja tłumików SAS umożliwia skuteczne tłumienie niskich częstotliwości dźwięku w sposób niezwykle skuteczny. Tłumiki zostały zaprojektowane w celu optymalnej współpracy z systemami wentylacji wyciągowej takimi jak A1RC, A2RC, VCR, VBP. Tłumiki SAS zachowują parametry tłumienia niezależnie od kierunku przepływu powietrza (możliwy montaż na ssaniu lub tłoczeniu). Montaż Przed rozpoczęciem montażu, tłumik SAS należy rozciągnąć do długości nominalnej. Półelastyczna rura wewnętrzna umożliwia rozciąganie i kształtowanie tłumika bez powstawania zagnieceń i deformacji. Króciec mufowy tłumika ułatwia i przyśpiesza połączenie z wentylatorem. Króciec nyplowy umożliwia szczelne i szybkie połączenie z pionem wentylacyjnym. SAS długość [mm] średnica nominalna model tłumika Wymiary Cechy L średnica nominalna: 250 długość po instalacji: 700 lub 1200 mm warstwa paroizolacyjna półelastyczna konstrukcja możliwość dostosowania kształtu øn øm O L [mm] øn [mm] øm [mm] O [mm] SAS SAS

29 E E system aereco A1RC PRESO 27 BAP preso Kratka wyciągowa ciśnieniowa Zakres przepływu od 15 do 90 m 3 /h, ciśnienie od 50 do 160 Pa Kratka wyciągowa z samoczynną regulacją przepływu. Montaż do przewodów okrągłych. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Modele 150 Typ Ø125 kod Ø100 kod 100 BAP 90 BAP 75 Obudowa biała, kratka w kolorze antracyt szary (RAL 7016) BAP BAP Q [m 3 /h] 50 BAP 60 BAP 45 BAP 30 BAP BAP BAP BAP Obudowa biała, kratka w kolorze białym BAP 15 BAP BAP BAP p [Pa] BAP BAP BAP Charakterystyki akustyczne Poziom szumów przy podciśnieniu 45 Pa Częstotliwość [Hz] Poziom całkowity [db(a)] BAP 45* 28,3 25,1 24,1 17,9 18,0 15,3 19,0 26,2 Lw [db] BAP 60 28,3 25,1 24,1 17,9 18,0 15,3 19,0 26,2 * Wartości dla kratek BAP 15 i BAP 30 należy przyjmować analogicznie jak dla BAP 45. Poziom szumów przy podciśnieniu 70 Pa Częstotliwość [Hz] Poziom całkowity [db(a)] BAP 15 30,0 19,8 19,8 15,2 13,5 11,9 * 22,2** BAP 30 32,9 28,2 24,4 20,4 22,0 15,7 * 28,0** BAP 45 33,9 32,0 27,9 23,1 24,5 19,8 * 31,0** Lw [db] BAP 60 33,9 32,0 27,9 23,1 24,5 19,8 * 31,0** BAP 75 35,8 39,0 35,0 35,3 30,2 25,0 * 38,9** BAP 90 34,7 39,8 36,1 36,0 30,8 24,7 * 39,7** * Wartość znajduje się poniżej poziomu szumów tła. ** Wartość dla środkowego pasma oktawy od 125 Hz do 4000 Hz. Wymiary Cechy A Ø125 Ø100 H [mm] obudowa wykonana z PS / ABS podłączenie do przewodów o średnicy Ø100 oraz Ø125 mm element samoregulacyjny zabezpiecza przed niekontrolowanym wzrostem wydajności; przy wzroście ciśnienia element zwiększa swoją objętość i tym samym nie dopuszcza do nadmiernego wzrostu przepływu powietrza waga kratki 150 g A B C B D C A B C E H Ø Ø

30 28 system aereco A1RC PRESO BAT preso Kratka wyciągowa ciśnieniowa zakres przepływu od 15 do 70 m 3 /h, ciśnienie od 50 do 160 Pa Kratka wyciągowa z samoczynną regulacją przepływu. Montaż do przewodów okrągłych. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Akustyka BAT / BAT Kierunek zasysania powietrza ogranicza przenikanie hałasu do pomieszczenia. Konstrukcja elementu regulacyjnego ogranicza emisję szumów własnych i maksymalizuje tłumienie hałasu pochodzącego z instalacji. Q [m 3 /h] BAT / BAT BAT / BAT BAT / BAT Poziom szumów przy podciśnieniu 50 Pa: Częstotliwość [Hz] Poziom całkowity [db(a)] Lw [db] BAT BAT ,2 15, ,2 9, ,2 24,1 BAT BAT , ,5 15,9 16,5 10,6 14,2 28,9 10 Izolacyjność akustyczna wtrącenia, db: p [Pa] Modele Typ Przepływ [m 3 /h] Nastawa Średnica króćca [mm] BAT F 100 BAT D 100 BAT B 100 BAT A 100 BAT F 125 BAT D 125 BAT B 125 BAT A 125 Częstotliwość [Hz] D [db] BAT BAT ,6 10,1 10,6 13,2 7,1 5,8 BAT BAT ,9 7,5 8,1 13 8,1 5 Elementarna znormalizowana różnica poziomów pary kratek połączonych przewodem wentylacyjnym, db: Dn,e,w (C; Ctr) [db] BAT.100/ m 3 /h 61(-2; -4) BAT.100/ m 3 /h 58 (-1; -4) Regulacja Istnieje możliwość zmiany przepływu kratki poprzez zmianę nastawy elementu regulacyjnego. Montaż Konstrukcja króćca przyłączeniowego i uszczelki gwarantuje pewne i szczelne połączenie na wcisk bez konieczności stosowania innych elementów montażowych. Podczas montażu należy ustawić przepustnicę na pozycji odpowiadającej przepływowi (patrz regulacja). A=70m 3 /h A B=50m 3 /h B C=30m 3 /h C D=30m 3 /h D E=20m 3 /h E F=15m 3 /h F Wymiary Cechy 162 Ø Ø [mm] obudowa wykonana z PS / ABS podłączenie do przewodów o średnicy Ø100 oraz Ø125 mm element samoregulacyjny zabezpiecza przed niekontrolowanym wzrostem wydajności przy wzroście podciśnienia przepustnica zostaje przymknięta i tym samym nie dopuszcza do nadmiernego wzrostu przepływu powietrza możliwość regulacji ilości przepływającego powietrza konstrukcja ogranicza przenikanie dźwięku do pomieszczenia konstrukcja zabezpiecza przed widocznym osadzaniem się zanieczyszczeń możliwość czyszczenia poprzez zdjęcie panelu przedniego demontowany układ regulacji przepływu waga kratki 228 g

31 system aereco A1RC PRESO 29 BAT preso Kratka wyciągowa ciśnieniowa zakres przepływu od 15 do 135 m 3 /h, ciśnienie od 50 do 160 Pa Kratka wyciągowa dwuprzepływowa z samoczynną regulacją przepływu. Montaż do przewodów okrągłych. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Modele Q [m 3 /h] p [Pa] BAT /135 bat / BAT /120 bat / BAT /105 bat / BAT /90 bat /90 4 BAT /135 bat /135 3 BAT /30 bat /30 2 BAT /90 bat /90 1 BAT /30 bat /30 3 Regulacja Istnieje możliwość zmiany przepływu kratki poprzez zmianę nastawy elementu regulacyjnego. Przepływ Przepływ Przepływ Przepływ Średnica maksymalny maksymalny Typ nominalny maksymalny króćca [mm] uruchamiany uruchamiany [m 3 /h] [m 3 /h] sznurkiem przyciskiem BAT / x BAT / x BAT / x BAT / x BAT / * 100 x BAT / * 100 x BAT / x BAT / x BAT / x BAT / x BAT / * 125 x BAT / * 125 x * Możliwość regulacji wartości przepływu maksymalnego ( m 3 /h) Akustyka Kierunek zasysania powietrza ogranicza przenikanie hałasu do pomieszczenia. Konstrukcja elementu regulacyjnego ogranicza emisję szumów własnych i maksymalizuje tłumienie hałasu pochodzącego z instalacji. Podczas montażu należy ustawić przepustnicę na pozycji odpowiadającej przepływowi (patrz regulacja). Poziom szumów przy podciśnieniu 136 Pa: Częstotliwość [Hz] Lw [db(a)] BAT.100/125.15/30.1/2 23,6 24,9 19,4 24,0 16,3 26,2 32 BAT.100/125.30/90.1/2 25,2 26,9 19,7 23,2 22,4 15,8 31 BAT.100/125.50/135.1/2 28,3 35,0 25,4 27,9 26,6 21,7 38 Nastawa przepływu maksymalnego 105 m 3 /h 120 m 3 /h x x 135 m 3 /h x* x x x * w celu uzyskania przepływu usuń wskazany ogranicznik Wymiary Elementarna znormalizowana różnica poziomów pary kratek połączonych przewodem wentylacyjnym, db: D n,e,w (C; Ctr) [db] BAT.100/125.15/30.1/2 58 (-2; -4) BAT.100/125.30/90.1/2 58 (-2; -4) BAT.100/125.50/135.1/2 54 (-1; -3) Cechy Ø Ø [mm] obudowa wykonana z PS / ABS podłączenie do przewodów o średnicy Ø100 oraz Ø125 mm element samoregulacyjny zabezpiecza przed niekontrolowanym wzrostem wydajności. przy wzroście podciśnienia przepustnica zostaje przymknięta i tym samym nie dopuszcza do nadmiernego wzrostu przepływu powietrza możliwość regulacji ilości przepływającego powietrza konstrukcja ogranicza przenikanie dźwięku do pomieszczenia konstrukcja zabezpiecza przed widocznym osadzaniem się zanieczyszczeń możliwość czyszczenia poprzez zdjęcie panelu przedniego demontowany układ regulacji przepływu waga kratki 336 g

32 30 system aereco A1RC PRESO MRM Regulator przepływu powietrza zakres przepływu od 15 do 85 m 3 /h, ciśnienie od 50 do 200 Pa Samoczynny, nastawny regulator przepływu. Możliwość wyboru żądanej wartości przepływu. Wentylacja mechaniczna wywiewna lub nawiewna. Dowolna pozycja montażu (pion/poziom). Charakterystyki przepływowe Regulator samoczynnie utrzymuje przepływ na ustawionym poziomie. Możliwość zmiany poziomu przepływu przy pomocy pierścienia. Q [m 3 /h] Charakterystyki akustyczne Opracowane zgodnie z normami ISO 5135 oraz ISO Lw: poziom mocy akustycznej, szumy własne Poziom szumów przy podciśnieniu 50 i 100 Pa. Poziom szumów 50 Pa 100 Pa przepływ m 3 /h 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita regulacja p [Pa] Regulacja przepływu Zmianę zakresu regulacji dokonuje się poprzez demontaż szarego ogranicznika przepływu umieszczonego nad elementem regulacyjnym. Regulacji w obszarze danego zakresu dokonuje się poprzez obrót pierścienia umieszczonego w tylnej części regulatora. Pierścień posiada znacznik i oznaczenia literowe określające nastawiony przepływ. m 3 /h m 3 /h L 15 G 60 I 25 F 65 F 30 D 70 B 45 C 75 Zasada działania Membrana reaguje na zmiany ciśnienia dynamicznego pompując lub wypuszczając powietrze z membrany regulacyjnej. Zmiana kształtu membrany zmienia powierzchnię czynną regulatora ograniczając przepływ do ustawionej wartości. Montaż Regulator nie wymaga zasilania, są w niewielkim stopniu wrażliwe na zabrudzenia. Montaż na wcisk w przewodzie wentylacyjnym. A 50 B 80 A 85 Wymiary Cechy øn F E øb A [mm] uszczelka umożliwia szybki i szczelny montaż w kanale ø125 temperatura pracy od -10 do + 60 C możliwość montażu w poziomie lub pionie kierunek przepływu powietrza zaznaczony na regulatorze możliwość zmiany nastaw podczas pracy instalacji waga regulatora: 150 g Średnica nominalna przewodu øn øb E F A

33 system aereco A1RC PRESO 31 MRM Regulator przepływu powietrza zakres przepływu od 100 do 190 m 3 /h, ciśnienie od 50 do 200 Pa Samoczynny, nastawny regulator przepływu. Możliwość wyboru żądanej wartości przepływu. Wentylacja mechaniczna wywiewna lub nawiewna. Dowolna pozycja montażu (pion/poziom). Charakterystyki przepływowe Regulator samoczynnie utrzymuje przepływ na ustawionym poziomie. Możliwość zmiany poziomu przepływu przy pomocy pierścienia. Charakterystyki akustyczne Opracowane zgodnie z normami ISO 5135 oraz ISO Lw: poziom mocy akustycznej, szumy własne Poziom szumów przy podciśnieniu 50 i 100 Pa. 250 Q [m 3 /h] przepływ m 3 /h 125 Hz 250 Hz 500 Hz Poziom szumów 50 Pa 100 Pa 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita regulacja p [Pa] Regulacja przepływu Zmianę zakresu regulacji dokonuje się poprzez demontaż szarego ogranicznika przepływu umieszczonego nad elementem regulacyjnym. Regulacji w obszarze danego zakresu dokonuje się poprzez obrót pierścienia umieszczonego w tylnej części regulatora. Pierścień posiada znacznik i oznaczenia literowe określające nastawiony przepływ. m 3 /h m 3 /h K 100 G 140 J 110 E Zasada działania Membrana reaguje na zmiany ciśnienia dynamicznego pompując lub wypuszczając powietrze z membrany regulacyjnej. Zmiana kształtu membrany zmienia powierzchnię czynną regulatora ograniczając przepływ do ustawionej wartości. Montaż I 120 H 130 C 160 A 190 Regulator nie wymaga zasilania, są w niewielkim stopniu wrażliwe na zabrudzenia. Montaż na wcisk w przewodzie wentylacyjnym. Wymiary Cechy øn F E øb A [mm] uszczelka umożliwia szybki i szczelny montaż w kanale ø160 temperatura pracy od -10 do +60 C możliwość montażu w poziomie lub pionie kierunek przepływu powietrza zaznaczony na regulatorze możliwość zmiany nastaw podczas pracy instalacji waga regulatora: 170 g Średnica nominalna przewodu øn øb E F A

34 32 system aereco A1RC PRESO MRM.160 Regulator przepływu powietrza zakres przepływu od 100 do 240 m 3 /h, ciśnienie od 50 do 200 Pa Samoczynny, nastawny regulator przepływu. Możliwość wyboru żądanej wartości przepływu. Wentylacja mechaniczna wywiewna lub nawiewna. Dowolna pozycja montażu (pion/poziom). Charakterystyki przepływowe Regulator samoczynnie utrzymuje przepływ na ustawionym poziomie. Możliwość zmiany poziomu przepływu przy pomocy pierścienia. Q [m 3 /h] 300 Charakterystyki akustyczne Opracowane zgodnie z normami ISO 5135 oraz ISO Lw: poziom mocy akustycznej, szumy własne Poziom szumów przy podciśnieniu 50 i 100 Pa. Poziom szumów przepływ m 3 /h 125 Hz 250 Hz 500 Hz 50 Pa 100 Pa 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita regulacja p [Pa] Regulacja przepływu Zmianę zakresu regulacji dokonuje się poprzez demontaż szarego ogranicznika przepływu umieszczonego nad elementem regulacyjnym. Regulacji w obszarze danego zakresu dokonuje się poprzez obrót pierścienia umieszczonego w tylnej części regulatora. Pierścień posiada znacznik i oznaczenia literowe określające nastawiony przepływ. m 3 /h m 3 /h R 100 H 170 Zasada działania Membrana reaguje na zmiany ciśnienia dynamicznego pompując lub wypuszczając powietrze z membrany regulacyjnej. Zmiana kształtu membrany zmienia powierzchnię czynną regulatora ograniczając przepływ do ustawionej wartości. P 110 O 120 M 130 L 140 K 150 G 180 F 190 E 200 D 210 A 240 Regulator nie wymaga zasilania, są w niewielkim stopniu wrażliwe na zabrudzenia. Montaż na wcisk w przewodzie wentylacyjnym. Montaż J 160 Wymiary Cechy øn F E øb A [mm] uszczelka umożliwia szybki i szczelny montaż w kanale ø160 temperatura pracy od -10 do + 60 C możliwość montażu w poziomie lub pionie kierunek przepływu powietrza zaznaczony na regulatorze możliwość zmiany nastaw podczas pracy instalacji waga regulatora: 370 g Średnica nominalna przewodu øn øb E F A

35 system aereco A1RC PRESO 33 MRM.200 Regulator przepływu powietrza zakres przepływu od 225 do 400 m 3 /h, ciśnienie od 50 do 200 Pa Samoczynny, nastawny regulator przepływu. Możliwość wyboru żądanej wartości przepływu. Wentylacja mechaniczna wywiewna lub nawiewna. Dowolna pozycja montażu (pion/poziom). Charakterystyki przepływowe Regulator samoczynnie utrzymuje przepływ na ustawionym poziomie. Możliwość zmiany poziomu przepływu przy pomocy pierścienia. Q [m 3 /h] 600 Charakterystyki akustyczne Opracowane zgodnie z normami ISO 5135 oraz ISO Lw: poziom mocy akustycznej, szumy własne Poziom szumów przy podciśnieniu 50 i 100 Pa. Poziom szumów przepływ m 3 /h 125 Hz 250 Hz 500 Hz 50 Pa 100 Pa 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita p [Pa] regulacja Regulacja przepływu Zmianę zakresu regulacji dokonuje się poprzez demontaż szarego ogranicznika przepływu umieszczonego nad elementem regulacyjnym. Regulacji w obszarze danego zakresu dokonuje się poprzez obrót pierścienia umieszczonego w tylnej części regulatora. Pierścień posiada znacznik i oznaczenia literowe określające nastawiony przepływ. m 3 /h m 3 /h Zasada działania Membrana reaguje na zmiany ciśnienia dynamicznego pompując lub wypuszczając powietrze z membrany regulacyjnej. Zmiana kształtu membrany zmienia powierzchnię czynną regulatora ograniczając przepływ do ustawionej wartości. U 225 S 250 Q 275 N 300 M 325 J 350 D 400 Regulator nie wymaga zasilania, są w niewielkim stopniu wrażliwe na zabrudzenia. Montaż na wcisk w przewodzie wentylacyjnym. Montaż Wymiary Cechy øn F E øb A [mm] uszczelka umożliwia szybki i szczelny montaż w kanale ø200 temperatura pracy od -10 do +60 C możliwość montażu w poziomie lub pionie kierunek przepływu powietrza zaznaczony na regulatorze możliwość zmiany nastaw podczas pracy instalacji waga regulatora: 590 g Średnica nominalna przewodu øn øb E F A

36 34 system aereco A1RC PRESO MRM.250 Regulator przepływu powietrza zakres przepływu od 300 do 650 m 3 /h, ciśnienie od 50 do 200 Pa Samoczynny, nastawny regulator przepływu. Możliwość wyboru żądanej wartości przepływu. Wentylacja mechaniczna wywiewna lub nawiewna. Dowolna pozycja montażu (pion/poziom). Charakterystyki przepływowe Regulator samoczynnie utrzymuje przepływ na ustawionym poziomie. Możliwość zmiany poziomu przepływu przy pomocy pierścienia. Q [m 3 /h] 800 Charakterystyki akustyczne Opracowane zgodnie z normami ISO 5135 oraz ISO Lw: poziom mocy akustycznej, szumy własne Poziom szumów przy podciśnieniu 50 i 100 Pa. Poziom szumów Pa 100 Pa przepływ m 3 /h 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita p [Pa] regulacja Regulacja przepływu Zmianę zakresu regulacji dokonuje się poprzez demontaż szarego ogranicznika przepływu umieszczonego nad elementem regulacyjnym. Regulacji w obszarze danego zakresu dokonuje się poprzez obrót pierścienia umieszczonego w tylnej części regulatora. Pierścień posiada znacznik i oznaczenia literowe określające nastawiony przepływ. m 3 /h m 3 /h U 300 I 500 Zasada działania Membrana reaguje na zmiany ciśnienia dynamicznego pompując lub wypuszczając powietrze z membrany regulacyjnej. Zmiana kształtu membrany zmienia powierzchnię czynną regulatora ograniczając przepływ do ustawionej wartości. R 355 O 400 L 450 G 550 A 650 Regulator nie wymaga zasilania, są w niewielkim stopniu wrażliwe na zabrudzenia. Montaż na wcisk w przewodzie wentylacyjnym. Montaż Wymiary Cechy øn F E øb A [mm] uszczelka umożliwia szybki i szczelny montaż w kanale ø200 temperatura pracy od -10 do + 60 C możliwość montażu w poziomie lub pionie kierunek przepływu powietrza zaznaczony na regulatorze możliwość zmiany nastaw podczas pracy instalacji waga regulatora: 1020 g Średnica nominalna przewodu øn øb E F A

37 system aereco A1RC PRESO 35 ABS 2 EIS60 Klapa przeciwpożarowa odcinająca klasa odporności ogniowej EI 60 (V e h o i o) S Dwustronna odporność ogniowa w ścianie ciężkiej. Skutecznie zapobiega przenikaniu dymu i gazów o niskiej i wysokiej temp. Zgodna z EN Klapa o działaniu samoczynnym (bezpiecznik topikowy). Właściwości montaż w kanale wentylacyjnym przeznaczona do wentylacji ogólnej podczas normalnej pracy instalacji przegrody klapy znajdują się w pozycji otwartej zaprawa cementowa min. X* [mm] Montaż ** Wymiar przegrody, wg aktualnej deklaracji właściwości użytkowych Zasada działania W czasie normalnej pracy instalacji przegrody odcinające są utrzymane w pozycji otwartej za pośrednictwem bezpiecznika topikowego. Jeżeli temperatura powietrza w kanale wentylacyjnym przekroczy 72 C spoiwo bezpiecznika topikowego mięknie i sprężyna zamyka klapę. Przegrody są równocześnie blokowane zatrzaskami. Klapa uzyskuje szczelność dymową. Wraz ze wzrostem temperatury, uszczelnienia termo pęczniejące zwiększają objętość, pozwalają na uzyskanie szczelności przez 60 minut. Zdalne określenie położenia przepustnic jest możliwe dzięki opcjonalnemu zastosowaniu wyłącznika krańcowego. Układ wyzwalający 40 ØN+50 sprężyna napędowa bezpiecznik topikowy 72 [ C] dwa zatrzaski blokujące Rodzaj przegrody Grubość przegrody Pozycja przegrody Uszczelnienie Klasyfikacja kratka wentylacyjna AERECO Strop murowany z bloczków betonu komórkowego 150 [mm] Zaprawa EI 60 (h o i o) S - (300 Pa) Pozycje montażu: Kod Ściana z płyt gipsowokartonowych na ruszczcie stalowym typ A wg EN [mm] Wełna mineralna + nakładki EI 60 (v e i o) S - (300 Pa) ABS 2 60 rc 100 średnica [mm] wyłącznik krańcowy bezpiecznik 72 [ C] czas odporności [min] dwustronna odporność ogniowa nazwa Ściana murowana z bloczków betonu komórkowego 100 [mm] Zaprawa Ściana lub strop murowane z bloczków betonu komórkowego lub pustaków oraz płyt o odporności ogniowej i grubości równej lub większej niż odporność wymagana dla instalacji klapy odcinającej EI 60 (v e i o) S - (300 Pa) EI 60 (v e h o i o) S - (300 Pa) Cechy Podane wymiary w mm d kod a b d waga [g] ABS r ABS r ABS r ABS r kompatybilna z systemem HIGRO badana zgodnie z normą: EN klasyfikacja ogniowa zgodna z EN A1 minimalny opór przepływu dowolny kierunek przepływu grubość 60 mm niezależnie od średnicy ABS rc ABS rc a b ABS rc ABS rc

38 36 system aereco A1RC PRESO ABS 2 EIS120 Klapa przeciwpożarowa odcinająca klasa odporności ogniowej EI 120 (V e i o) S Dwustronna odporność ogniowa w ścianie ciężkiej. Skutecznie zapobiega przenikaniu dymu i gazów o niskiej i wysokiej temp. Zgodna z EN Klapa o działaniu samoczynnym (bezpiecznik topikowy). Właściwości montaż w kanale wentylacyjnym przeznaczona do wentylacji ogólnej podczas normalnej pracy instalacji przegrody klapy znajdują się w pozycji otwartej zaprawa cementowa min. X* [mm] Montaż ** Wymiar przegrody, wg aktualnej deklaracji właściwości użytkowych Zasada działania W czasie normalnej pracy instalacji przegrody odcinające są utrzymane w pozycji otwartej za pośrednictwem bezpiecznika topikowego. Jeżeli temperatura powietrza w kanale wentylacyjnym przekroczy 72 C spoiwo bezpiecznika topikowego mięknie i sprężyna zamyka klapę. Przegrody są równocześnie blokowane zatrzaskami. Klapa uzyskuje szczelność dymową. Wraz ze wzrostem temperatury, uszczelnienia termo pęczniejące zwiększają objętość, pozwalają na uzyskanie szczelności przez 120 minut. Zdalne określenie położenia przepustnic jest możliwe dzięki opcjonalnemu zastosowaniu wyłącznika krańcowego. Układ wyzwalający 40 ØN+50 sprężyna napędowa bezpiecznik topikowy 72 [ C] dwa zatrzaski blokujące Rodzaj przegrody Grubość przegrody Pozycja przegrody Uszczelnienie Klasyfikacja kratka wentylacyjna AERECO Ściana betonowa 110 [mm] Zaprawa EI 120 (v e i o) S - (300 Pa) Pozycje montażu: Kod Ściana murowana z bloczków betonu komórkowego lub pustaków oraz płyt o odporności ogniowej i grubości równej lub większej niż odporność wymagana dla instalacji klapy odcinającej EI 120 (v e i o) S - (300 Pa) ABS rc 100 średnica [mm] wyłącznik krańcowy bezpiecznik 72 [ C] czas odporności [min] dwustronna odporność ogniowa nazwa Wymiary Cechy Podane wymiary w mm d kod a b d waga [g] ABS r ABS r ABS r ABS r ABS rc ABS rc kompatybilna z systemem HIGRO badana zgodnie z normą: EN klasyfikacja ogniowa zgodna z EN A1 minimalny opór przepływu dowolny kierunek przepływu grubość 60 mm niezależnie od średnicy a b ABS rc ABS rc

39 system aereco A1RC PRESO 37 ABS120 EI120S Klapa przeciwpożarowa odcinająca klasa odporności ogniowej EI 120 (v e h o o i) S Odporna na nagrzewanie. Skutecznie zapobiega przenikaniu dymu i gazów o niskiej i wysokiej temp. Zapobiega przenoszeniu się pożaru. Klapa o działaniu samoczynnym (bezpiecznik topikowy). Właściwości montaż w kanale wentylacyjnym przeznaczona do wentylacji ogólnej podczas normalnej pracy instalacji przegrody klapy znajdują się w pozycji otwartej zaprawa cementowa Montaż ** Wymiar przegrody, wg aktualnej deklaracji właściwości użytkowych Zasada działania W czasie normalnej pracy instalacji przegrody odcinające są utrzymane w pozycji otwartej za pośrednictwem bezpiecznika topikowego. Jeżeli temperatura powietrza w kanale wentylacyjnym przekroczy 72 C spoiwo bezpiecznika topikowego mięknie i sprężyna zamyka klapę. Przegrody są równocześnie blokowane zatrzaskami. Klapa uzyskuje szczelność dymową. Wraz ze wzrostem temperatury, uszczelnienia termo pęczniejące zwiększają objętość, pozwalają na uzyskanie szczelności przez 120 minut. Zdalne określenie położenia przepustnic jest możliwe dzięki opcjonalnemu zastosowaniu wyłącznika krańcowego. Układ wyzwalający 40 ØN+50 sprężyna napędowa bezpiecznik topikowy 72 [ C] dwa zatrzaski blokujące Rodzaj przegrody Grubość Pozycja przegrody Uszczel- Klasyfikacja przegrody nienie kratka wentylacyjna AERECO Pozycje montażu: Strop betonowy 150 [mm] Zaprawa Ściana betonowa 110 [mm] Zaprawa EI 120 (h o o i) S - (300 Pa) EI 120 (v e o i) S - (300 Pa) Kod Ściana z płyt gipsowokartonowych na ruszczcie 100 [mm] stalowym typ F wg EN 520 Wełna mineralna + nakładki EI 120 (v e o i) S - (300 Pa) ABS rc 125 średnica [mm] wyłącznik krańcowy bezpiecznik 72 [ C] nazwa Ściana murowana z bloczków betonu komórkowego 150 [mm] Zaprawa Ściana lub strop murowane z bloczków betonu komórkowego lub pustaków oraz płyt o odporności ogniowej i grubości równej lub większej niż odporność wymagana dla instalacji klapy odcinającej EI 120 (v e o i) S - (300 Pa) EI 120 (ve h o o i) S - (300 Pa) Wymiary Cechy Podane wymiary w mm d kod a b d waga [g] ABSr ABSr ABSr ABSr ABSrc ABSrc kompatybilna z systemem HIGRO badana zgodnie z normą: EN klasyfikacja ogniowa zgodna z EN A1 minimalny opór przepływu kierunek przepływu zgodny z wytycznymi dokumentacji grubość 60 mm niezależnie od średnicy a b ABSrc ABSrc

40 38 system aereco A1RC PRESO zip.125 Klapa zwrotna zakres przepływu od 0 do 350 m 3 /h Średnica ø125 mm. Montaż wewnątrz przewodu. Montaż poprzez wsunięcie do przewodu. Montaż pionowy lub poziomy. Charakterystyki przepływowe Montaż Maksymalna prędkość powietrza w kanale 8 m/s Klapę zwrotną ZIP.125 montuje się poprzez wsunięcie do przewodu wentylacyjnego. p [Pa] V [m/s] Obwodowa uszczelka zapewnia szczelność i stabilność montażu przy nadciśnieniu zwrotnym do 300 Pa. Przy wyższych ciśnieniach klapę należy zabezpieczyć przed przesuwaniem. Przy montażu w poziomym przewodzie wentylacyjnym zaślepka klapy musi być umieszczona w pozycji pionowej. Uszczelka obwodowa musi szczelnie przylegać do przewodu. Klapa musi być ustawiona precyzyjnie w płaszczyźnie prostopadłej do osi przewodu. Montaż w pionowym przewodzie jest możliwy jedynie zaślepką skierowaną ku górze. Podczas montażu zestawu, regulator przepływu MRM + klapa zwrotna ZIP, klapę należy montować za regulatorem przepływu. Takie ustawienie nie blokuje ruchu przegród klapy oraz nie zakłóca działania regulatora Q [m 3 /h] uszczelka obwodowa Zasada działania obudowa Klapa umożliwia jednokierunkowy przepływ powietrza. W sytuacji wystąpienia przepływu zwrotnego przegrody klapy zamykają się i przepływ zostaje zablokowany. przegroda zaślepka Wymiary Cechy øn B A montaż pionowy lub poziomy maksymalna prędkość powietrza w przewodzie: 8 m/s maksymalna temperatura pracy: 75 C montaż "na wcisk" odporna na zanieczyszczenia powstające podczas gotowania przystosowana do współpracy z okapem kuchennym øn [mm] A [mm] B [mm] nypel

41 system aereco A1RC PRESO 39 EFR PRESO Nawiewnik ciśnieniowy do montażu w oknie przepływ powietrza od 6 do 30 m 3 /h Precyzyjna ręczna regulacja napływu powietrza. Wentylacja mechaniczna wywiewna. Montaż w oknie. Mieszkanie, obiekty użyteczności publicznej, biura. Opis Samoczynny, ciśnieniowy nawiewnik powietrza zewnętrznego montowany na oknie, stosowany w systemie wentylacji wyciągowej. Nawiewnik EFR wyposażony jest w ręczną przepustnicę precyzyjnego nastawu wielkości strumienia powietrza. Nawiewnik EFR składa się z części montowanych w pomieszczeniu : nawiewnika właściwego zawierającego mechanizm umożliwiający dobór jednego z pięciu strumieni powietrza oraz czerpni montowanej na zewnątrz (okap w różnych wersjach tłumienia i właściwości pracy). Montaż Nawiewniki EFR PRESO montuje się na wykonanym w górnej części okna otworze (wg zaleceń AERECO i producentów okien). Nawiewnik może być stosowany w oknach i drzwiach balkonowych wykonanych z PVC, drewna i aluminium. nawiewnik okap nawiewnik okap Zasada działania Nawiewniki EFR rozmieszczane są w pomieszczeniach czystych mieszkania tak aby napływające powietrze przepływało do kratek wyciągowych ze wszystkich pomieszczeń. Dzięki samoczynnemu działaniu nawiewniki EFR pozwalają na precyzyjne doprowadzenie powietrza do miejsca powstawania zanieczyszczeń (nawiewniki nigdy się nie zamykają całkowicie). Regulacja przepływu Nawiewnik EFR wyposażony jest w ręczną przepustnicę zmieniającą charakterystykę jego pracy. Przepustnica ustawiona bliżej lewej krawędzi nawiewnika mniejszy napływ powietrza, przepustnica ustawiona bliżej prawej krawędzi nawiewnika większy przepływ powietrza. Nawiewnik EFR może być również wyposażony w czerpnię z regulatorem napływu maksymalnego - okap AC - który ogranicza wpływ naporu wiatru na działanie nawiewnika. Q [m 3 /h] 120 Pozycja nr Pozycja nr 4 60 Pozycja nr 3 40 Pozycja nr Pozycja nr Δp [Pa] Wymiary Otwory montażowe nawiewnik okienny EFR101 okno PVC - nawiewnik EFR z okapem ciśnieniowym AC kolor 280 mm 2 x 140 mm przepływ m 3 /h EFR101 Biały 6-30 EFR111 Kasztanowy 6-30 EFR121 Dębowy 6-30 EFR101 okno drewniane - nawiewnik EFR z okapem ciśnieniowym AC okap zewnętrzny AC z regulatorem przepływu AC z regulatorem przepływu AC z regulatorem przepływu Nawiewnik dostępny w kolorach: Biały (RAL 9003), Kasztanowy (RAL 8017), Dębowy (RAL 8001) 8-12 mm 8-12 mm Badania nawiewników na potrzeby uzyskania aprobaty technicznej, przeprowadzone zostały na otworach o podanej szerokości i wysokości 12 mm. akustyka D n, e,w [db(a)] Kod Cechy precyzyjny nastaw przepływu powietrza sposób pracy kompatybilny z systemem A1RC PRESO zwarta budowa, niewielkie rozmiary montaż w oknach aluminiowych wraz z mufą MTX Nawiewnik z precyzyjnym nastawem EFR

42 40 system aereco A1RC PRESO AMI PRESO Nawiewnik ciśnieniowy do montażu w oknie przepływ powietrza od 5 do 22 m 3 /h Wentylacja mechaniczna wywiewna. Montaż w oknie. Mieszkanie, obiekty użyteczności publicznej, biura. Opis Nawiewnik ciśnieniowy AMI, samoregulujący, przeznaczony do montażu w oknach PVC, drewnianych i aluminiowych. Dostępny w trzech kolorach: biały (RAL 9003), kasztanowy (RAL 8017) i dębowy (RAL 8001). Charakteryzuje się współczynnikiem tłumienia hałasu do 37 db(a). Montaż Nawiewniki AMI PRESO montuje się na wykonanym w górnej części okna otworze (wg zaleceń AERECO i producentów okien). Nawiewnik może być stosowany w oknach i drzwiach balkonowych wykonanych z PVC, drewna i aluminium. nawiewnik okap nawiewnik okap Zasada działania Nawiewniki ciśnieniowe wielkość przepływu zależy od różnicy ciśnienia na zewnątrz i wewnątrz pomieszczenia. Wraz ze wzrostem różnicy ciśnienia zwiększa się napływ powietrza. Posiadają ograniczenie blokadę w nawiewniku, która przy określonej wydajności maksymalnej nie pozwoli na zwiększenie przepływu, np. w przypadku silnego podmuchu wiatru. Regulacja przepływu Otwory montażowe okno PVC nawiewnik AMI z okapem standardowym AMI mm 2 x 172 mm AMI.203 okno drewniane nawiewnik AMI z okapem standardowym 8-12 mm* 8-12 mm* Q (m³/h) AMI 522m³/h p (Pa) 100 AMI 5-22 Badania nawiewników na potrzeby uzyskania aprobaty technicznej, przeprowadzone zostały na otworach o podanej szerokości i wysokości 12 mm. Nawiewnik AMI z możliwością przymknięcia Kod AMI.203 AMI.213 AMI.223 Kolor* Biały Kasztanowy Dębowy Okap standardowy standardowy standardowy Przepływ 5-22 m 3 /h 5-22 m 3 /h 5-22 m 3 /h Akustyka D n,e,w 37 db(a) 37 db(a) 37 db(a) Kod * Kolory wg. palety RAL: Biały (RAL 9003), Kasztanowy (RAL 8017), Dębowy (RAL 8001), Szary (RAL 7045); możliwość lakierowania na dowolny kolor z palety RAL. ** Szczegółowe wartości przepływów dla rożnych zestawów dostępne są w aprobacie technicznej. Wymiary sposób pracy kompatybilny z systemem A1RC PRESO zwarta budowa, niewielkie rozmiary podwyższone tłumienie akustyczne montaż w oknach aluminiowych wraz z mufą MTX Cechy Nawiewnik AMI

43 system aereco A1RC PRESO 41 AMA PRESO Nawiewnik ciśnieniowy do montażu w oknie przepływ powietrza od 4 do 19 m 3 /h Wentylacja mechaniczna wywiewna. Montaż w oknie. Mieszkanie, obiekty użyteczności publicznej, biura. Opis Nawiewnik ciśnieniowy AMA, samoregulujący, przeznaczony do montażu w oknach PVC, drewnianych i aluminiowych. Dostępny w kolorze białym (RAL 9003). Charakteryzuje się wysokim współczynnikiem tłumienia hałasu 41 db(a). Montaż Nawiewniki AMA PRESO montuje się na wykonanym w górnej części okna otworze (wg zaleceń AERECO i producentów okien). Nawiewnik może być stosowany w oknach i drzwiach balkonowych wykonanych z PVC, drewna i aluminium. nawiewnik okap Zasada działania Nawiewniki ciśnieniowe wielkość przepływu zależy od różnicy ciśnienia na zewnątrz i wewnątrz pomieszczenia. Wraz ze wzrostem różnicy ciśnienia zwiększa się napływ powietrza. Posiadają ograniczenie blokadę w nawiewniku, która przy określonej wydajności maksymalnej nie pozwoli na zwiększenie przepływu, np. w przypadku silnego podmuchu wiatru. Otwory montażowe okno PVC nawiewnik AMA z okapem standardowym 340 mm AMA.003 Regulacja przepływu 2 x 172 mm 8-12 mm* 8-12 mm* Q (m 3 /h) p (Pa) AMA 4 19 Badania nawiewników na potrzeby uzyskania aprobaty technicznej, przeprowadzone zostały na otworach o podanej szerokości i wysokości 12 mm. Nawiewnik AMA z możliwością przymknięcia AMA z możliwością przymknięcia Kod AMA003 AMA400 + AEA731 Kolor* Biały Biały Kod Okap standardowy akustyczny Przepływ 4-19 m 3 /h 4-19 m 3 /h Akustyka D n,e,w 41 db(a) 46 db(a) * Kolory wg. palety RAL: Biały (RAL 9003), możliwość lakierowania na dowolny kolor z palety RAL. ** Szczegółowe wartości przepływów dla rożnych zestawów dostępne są w aprobacie technicznej. Wymiary Cechy sposób pracy kompatybilny z systemem A1RC PRESO zwarta budowa, niewielkie rozmiary wysoki stopień tłumienia akustycznego montaż w oknach aluminiowych wraz z mufą MTX Nawiewnik AMA

44 42 system aereco A1RC PRESO efektywnść akustyczna systemu A1RC PRESO AERECO Akustyka Zastosowanie systemu wentylacji AERECO pozwala na uzyskanie wyjątkowo dobrych parametrów poziomu dźwięku hałasu we wszystkich pomieszczeniach przeznaczonych do przebywania ludzi. W budynkach hałas przedostaje się do pomieszczeń wieloma drogami. Z wentylacją związane są główne dwie: Pierwsza, związana jest z hałasem występującym w bezpośrednim otoczeniu budynku. Ten typ hałasu przenika do pomieszczeń przez okna, ściany i inne przegrody. Jest zależny głównie od lokalizacji budynku. Szczególnie narażone na hałas z zewnątrz są budynki umieszczone w pobliżu ruchliwych dróg, fabryk, lotnisk. Parametrem określającym pośrednio jak dużo hałasu przedostaje się z zewnątrz do interesujących nas pomieszczeń jest izolacyjność akustyczną przegród budowlanych. W budownictwie dominujący wpływ na przenikanie hałasu mają okna, ponieważ ich współczynnik izolacyjności jest niższy niż ścian. Montaż nawiewnika w oknie ma wpływ na izolacyjność akustyczna okna. W celu uzyskania optymalnej izolacyjności okna z nawiewnikiem, AERECO udostępnia tabele doborowe umożliwiające określenie wypadkowej izolacyjności akustycznej okna z maksymalnie otwartym nawiewnikiem. Dodatkowo AERECO oferuje grupę nawiewników wyposażonych w elementy tłumiące, których zadaniem jest ograniczenie hałasu przenikającego z zewnątrz. Więcej szczegółów znajduje się w katalogu nawiewników. Drugim źródłem hałasu jest wyposażenie techniczne budynku czyli m.in. wentylacja, a w niej wentylator. Ten typ hałasu przenosi się głównie przewodami wentylacyjnymi i jest odczuwalny szczególnie w łazience oraz kuchni. W systemach AERECO kładziemy duży nacisk na ograniczenie do minimum tego hałasu. Stosując systemy wentylacji zbiorczej AERECO, mamy pewność, że wentylator jest oddalony od pomieszczeń. Sprawia to, że systemy wentylacji zbiorczej są znacznie cichsze niż systemy wentylacji rozproszonej (z wentylatorami w każdym pomieszczeniu pomocniczym). Dobór tłumika dostosowanego do danego typu wentylatora zgodnie z zaleceniami zawartymi w materiałach projektowych AERECO, pozwoli uzyskać optymalną charakterystykę akustyczną. Optymalny dobór tłumików został potwierdzony obliczeniowo oraz doświadczalnie. Tłumiki AERECO zapewniają skuteczne tłumienie w całym sugerowanym obszarze pracy wentylatora. Systemy wentylacji zbiorczej AERECO umożliwiają uzyskanie parametrów poziomu dźwięku hałasu na poziomie nie gorszym niż wynikający z przepisów, zapewniając równocześnie normową wymianę powietrza.

45 system aereco A1RC PRESO 43 Systemy wentylacji zbiorczej AERECO umożliwiają uzyskanie 25 db(a) w porze nocnej w pokojach z aneksem kuchennym. Tak dobre parametry są możliwe dzięki odsunięciu wentylatorów od obsługiwanych pomieszczeń, zastosowaniu właściwie dobranych tłumików minimalizujących przenikanie hałasu do pionu zbiorczego oraz zastosowaniu kratek BAP/BAT PRESO. Specjalna konstrukcja kratek i związane z nią wysokie parametry akustyczne zapobiegają przenikaniu hałasu pomiędzy mieszkaniami podłączonymi do tego samego pionu wentylacyjnego. W celu uzyskania najwyższych parametrów akustycznych można również stosować tłumiki SAS.1200 pomiędzy kondygnacjami. W przykładzie obliczeniowym został zaprezentowany uproszczony sposób obliczania poziomu hałasu powstającego w pomieszczeniu od systemu wentylacji. Ze względu na wysoki poziom tłumienia instalacji oraz pomijalnie mały wpływ na akustykę systemu A1RC częstotliwości 63 Hz i 8000 Hz zostały pominięte w celu uproszczenia obliczeń. Analizy i pomiary akustyczne zostały wykonane przy przepływie powietrza zgodnym z obowiązującymi normami. Krytycznym pomieszczeniem pod kątem akustycznym jest pokój z aneksem kuchennym. Ze względu na możliwość nocowania w nim mieszkańców poziom dźwięku hałasu od wentylacji musi spełniać wymagania normowe nie dla kuchni lecz dla pomieszczeń mieszkalnych, czyli 25dB(A) w okresie nocnym. Legenda do tabeli przykładu obliczeniowego: * suma logarytmiczna ** krzywa korekcyjna a jest stosowana aby uwzględnić w pomiarach właściwości słuchu ludzkiego *** suma logarytmiczna wartości dla poszczególnych częstotliwości **** poziomu ciśnienia akustycznego uzyskanego w danym pomieszczeniu od systemu wentylacji wyciągowej Przykład obliczeniowy Częstotliwość oktawowa [Hz] poziom mocy akustycznej wentylatora RAT PB db tłumienie w tłumiku SAS db poziom mocy akustycznej od wentylatora za tłumikiem db szumy przepływu w tłumiku db całkowity poziom mocy akustycznej za tłumikiem db 28,0 35,4 33,3 28,7 24,3 24,6 tłumienie naturalne w przewodzie fi160mm o dł. 2m. db 0,2 0,3 0,3 0,6 0,6 0,6 poziom mocy akustycznej od wentylatora za przewodem db 27,8 35,1 33,0 28,1 23,7 24,0 szumy przepływu w przewodzie db 4,5 2,2-1,3-6,1-12,0-18,8 całkowity poziom mocy akustycznej za przewodem db 27,8 35,1 33,0 28,1 23,7 24,0 tłumienie naturalne w rozgałęzieniu db 6,2 6,2 6,2 6,2 6,2 6,2 poziom mocy akustycznej od wentylatora za rozgałęzieniem db 21,6 28,9 26,8 21,9 17,5 17,8 szumy przepływu w rozgałęzieniu 5,4 2,5-1,5-6,5-11,5-20,5 całkowity poziom mocy akustycznej za rozgałęzieniem db 21,7 28,9 26,8 21,9 17,5 17,8 tłumienie w regulatorze MRM db 6,0 6,0 6,0 6,0 6,0 6,0 poziom mocy akustycznej od wentylatora za regulatorem MRM db 15,7 22,9 20,8 15,9 11,5 11,8 Szumy własne regulatora MRM.125 [db] db 32,0 26,0 21,0 16,0 16,0 4,0 całkowity poziom mocy akustycznej za regulatorem MRM db 32,1 27,7 23,9 19,0 17,3 12,5 korekta według krzywej A db(a) -16,1-8,6-3,2 0,0 1,2 1,0 skorygowany poziom mocy akustycznej Lw(A) db(a) 16,0 19,1 20,7 19,0 18,5 13,5 całkowity poziom mocy akustycznej emitowany do pomieszczenia Lw(A) db(a) 26 rodzaj pomieszczenia pokój kuchnia łazienka korekta związana z chłonnością pomieszczenia PN-EN /02 db(a) -4,0 0,8 3,0 uzyskany poziom dżwięku hałasu Lp(A) db(a) 22,0 27,0 29,0 dopuszczalny w normie poziom dźwięku db(a) 25,0 40,0 40,0 * ** *** ****

46 44 system aereco A1RC PRESO Obliczanie charakterystyki energetycznej budynku z systemem A1RC PRESO AERECO Określanie strumienia powietrza na potrzeby obliczeń wskaźnika EP dla budynków wyposażonych w instalację wentylacji AERECO PRESO. Obliczenia poniżej wykonywane są w celu sprawdzenia zgodności wymagań z rozporządzeniem ministra infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (WT). V ve = V ex + V x,ex V ex średni podstawowy strumień powietrza w strefie ogrzewanej (m 3 /s) V x,ex średni dodatkowy strumień powietrza zewnętrznego infiltrującego przez nieszczelności przy pracy wentylatorów w przypadku wentylacji mechanicznej wywiewnej spowodowany działaniem wiatru i wyporu termicznego w pomieszczeniach (m 3 /s) V ex = 0,00032 A f,s dla wentylacji o działaniu ciągłym V ex = 0,00028 A f,s dla wentylacji mechanicznej z osłabieniem w nocy A f,s powierzchnia strefy ogrzewanej (m 2 )

47 system aereco A1RC PRESO 45 v x,ex = 1+ f e 4 V e V ( ex 4 V ) 2 V kubatura wentylowana strefy ogrzewanej (m3) e, f współczynniki osłaniania (-) Współczynniki osłaniania e oraz f Klasa osłaniania Opis Współczynnik Więcej niż jedna wyeksponowana fasada Jedna wyeksponowana fasada Budynki na otwartym Brak osłaniania terenie, budynki wysokie w centrach miast 0,10 0,03 Budynki w terenie Średnie osłanianie zadrzewionym lub inne budynki wokół nich, przedmieścia e 0,07 0,02 Budynki o średniej Mocne osłanianie wysokości w centrach miast, budynki w lasach 0,04 0,01 Wszystkie klasy osłaniania Wszystkie typy budynków f

48 46 system aereco A1RC PRESO Wymagania ekoprojektu i etykietowania urządzenia wentylacyjne W ramach wdrażania dyrektywy dotyczącej wymogów ekoprojektu dla produktów zużywających energię, opublikowanej w 2005 r. (2005/32/ WE), oraz jej wersji zmienionej z 2009 r. (2009/125/WE), w 2014 r. zostało opublikowane rozporządzenie ustanawiające wymagania dla kolejnej grupy wyrobów systemów wentylacji. Na potrzeby rozporządzenia (UE) nr 1253/2014, ustanawiającego wymagania, system wentylacji został zdefiniowany jako urządzenie o napędzie elektrycznym, wyposażone w przynajmniej jeden wirnik, jeden silnik i obudowę, przeznaczone do wymiany, w budynku lub w części budynku, powietrza zużytego na świeże powietrze z zewnątrz. Należy zwrócić uwagę na dość niefortunne tłumaczenie tytułu rozporządzenia. W normie PN-EN 12792, system wentylacyjny został zdefiniowany jako: połączenie instalacji wentylacji i budynku. Jeśli sięgnąć do angielskiej wersji rozporządzenia 1253/2014, znaleźć tam można określenie ventilation unit, które w polskiej wersji przetłumaczono na system wentylacji. Wydaje się, że właściwym, w świetle podanej w rozporządzeniu definicji, byłoby określenie urządzenie wentylacyjne zamiast system wentylacji. Rozporządzenie 1253/2014 podzieliło urządzenia wentylacyjne na przeznaczone do budynków mieszkalnych (SWM) i niemieszkalnych (SWNM). Kryterium przynależności do określonej grupy budynków stanowi maksymalna wartość natężenia przepływu, czyli deklarowana maksymalna wartość objętościowego natężenia przepływu, w odniesieniu do przepływu powietrza przy różnicy ciśnienia statycznego na zewnątrz wynoszącej 100 Pa (dla urządzeń kanałowych), albo jednej z następujących wartości: 10, 20, 50, 100, 150, 200, 250 Pa (dla urządzeń bezkanałowych). Za urządzenie dedykowane dla budynków mieszkalnych traktuje się każde o maksymalnym natężeniu przepływu do 250 m 3 /h. Urządzenia o deklarowanych wartościach przepływu między 250 a 1000 m 3 /h mogą być przyporządkowane do tej grupy o ile producent wyraźnie zadeklaruje obszar stosowania wyłącznie w budynkach mieszkalnych. Wszystkie pozostałe urządzenia, z definicji, traktowane są jako przeznaczone dla budynków niemieszkalnych.

49 system aereco A1RC PRESO 47 Wymagania dla urządzeń przeznaczonych do stosowania w budynkach mieszkalnych Od dnia obowiązywania rozporządzenia tj. od 1 stycznia 2018 SWM muszą spełniać następujące wymagania techniczne: Jednostkowe zużycie energii (JZE) określone dla klimatu umiarkowanego nie może przekraczać -20 kwh/(m 2 /rok). Poziom mocy akustycznej (L WA ) dla urządzeń bezkanałowych w tym zaprojektowanych do użytku z jedną instalacją wewnątrzkanałową nawiewną albo wywiewną, nie może przekraczać 40 db. Wszystkie urządzenia, z wyjątkiem pełniących funkcje w wentylacji pożarowej, muszą być wyposażone w napęd wielobiegowy albo w układ bezstopniowej regulacji prędkości obrotowej wentylatora. Wszystkie urządzenia nawiewno-wywiewne muszą być wyposażone w obejście odzysku ciepła. Wszystkie urządzenia, w których przewidziano zastosowanie filtra, muszą posiadać mechanizm wizualnego ostrzegania o konieczności jego wymiany. Urządzenia wentylacje dla budynków mieszkalnych objęto dodatkowym wymaganiem w zakresie etykietowania energetycznego, ustanowionym rozporządzeniem (UE) nr 1254/2014. Odpowiednie klasy zależą od wartości JZE obliczonej dla klimatu umiarkowanego i wynoszą: (najwyższa efektywność) JZE < JZE < JZE < JZE < JZE < JZE < JZE < 0 (najniższa efektywność) 0 JZE Wymagania dla urządzeń nawiewnych i wywiewnych przeznaczonych do stosowania w budynkach niemieszkalnych. Od 1 stycznia 2018 r. wszystkie urządzenia wentylacyjne dla budynków niemieszkalnych musza spełniać poniższe wymagania. Wszystkie urządzenia, z wyjątkiem pełniących funkcje w wentylacji pożarowej, muszą być wyposażone w napęd wielobiegowy albo w układ bezstopniowej regulacji prędkości obrotowej wentylatora. W urządzeniach nawiewnych albo wywiewnych minimalna sprawność wentylatora wynosi: a) 6,2 % * ln(p) + 42,0 %, jeżeli P 30 kw, b) 63,1 % jeżeli P > 30 kw. A+ A B C D E F G Maksymalna wewnętrzna jednostkowa moc wentylatora części pełniących funkcje wentylacyjne w W/(m 3 /s), wynosi 230 dla urządzeń nawiewnych albo wywiewnych przeznaczonych do stosowania z filtrem. Jeżeli filtr stanowi część wyposażenia urządzenia, produkt musi być wyposażony w mechanizm wizualnego sygnału lub alarm w systemie sterowania, które włączają się, jeżeli spadek ciśnienia w filtrze przekracza maksymalny dopuszczalny spadek ciśnienia końcowego. Wyłączenia Rozporządzenia (UE) nr 1253/2014 nie stosuje się do następujących urządzeń wentylacyjnych: a) nawiewnych i wywiewnych o poborze mocy mniejszym niż 30 W (wyłączenie nie dotyczy zakresu podawanych informacji); b) nawiewno-wywiewnych o łącznym poborze mocy na użytek wentylatorów mniejszym niż 30 W na strumień powietrza (wyłączenie nie dotyczy zakresu podawanych informacji); c) wentylatorów osiowych lub promieniowych wyposażonych jedynie w obudowę, w rozumieniu rozporządzenia (UE) nr 327/2011; d) przeznaczonych wyłącznie do użytku w przestrzeniach zagrożonych wybuchem, określonych w dyrektywie 94/9/WE; e) przeznaczonych wyłącznie do stosowania w sytuacjach awaryjnych, przez krótki czas, spełniających wymagania podstawowe dotyczące obiektów budowlanych w odniesieniu do bezpieczeństwa pożarowego określone w rozporządzeniu (UE) nr 305/2011; f) przeznaczone wyłącznie do zastosowania w następujących warunkach: gdy temperatura robocza przemieszczanego powietrza przekracza 100 C, gdy temperatura otoczenia podczas pracy silnika napędzającego wentylator, znajdującego się poza strumieniem powietrza, przekracza 65 C, gdy temperatura przemieszczanego powietrza lub temperatura otoczenia podczas pracy silnika znajdującego się poza strumieniem powietrza są niższe niż -40 C, gdy napięcia zasilania przekracza 1000 V w przypadku zasilania prądem przemiennym lub 1500 V w przypadku zasilania prądem stałym, w warunkach narażenia na czynniki toksyczne, łatwopalne lub o silnym działaniu korozyjnym lub w warunkach narażenia na substancje ścierne; g) wyposażonych w wymiennik ciepła i pompę cieplną służące do odzyskiwaniu ciepła lub umożliwiające przenoszenie lub odzyskiwanie ciepła dodatkowo do działania układu odzysku ciepła, z wyjątkiem przenoszenia ciepła w celu ochrony przed zamarzaniem lub odmrażania; h) sklasyfikowanych jako okapy nadkuchenne wchodzące w zakres rozporządzenia (UE) nr 66/2014. Wentylatory kanałowe RAT.PB są wentylatorami w rozumieniu rozporządzenia Komisji Europejskiej nr 327/2011. Ponieważ pobór mocy tych wentylatorów jest mniejszy od 125 W nie podlegają wymaganiom ekoprojektu oraz obowiązkowi dostarczenia informacji.

50 48 system aereco A1RC PRESO przepisy wentylacyjne Wymagania podstawowe Konieczność stosowania wentylacji wynika z wymagań podstawowych stawianych budynkom, zawartych w ustawie Prawo Budowlane. Do tego zagadnienia nawiązują szczególnie wymagania zapewnienia odpowiednich warunków higienicznych, zdrowotnych i ochrony środowiska oraz odpowiedniej charakterystyki energetycznej budynku oraz racjonalizacji użytkowania energii. W zakresie projektowania instalacji wentylacyjnej w budynkach mieszkalnych, najważniejszym dokumentem odniesienia jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późn. zmian.) - dalej oznaczone WT. Rozporządzenie wraz z przywołanymi normami przedmiotowymi określa minimalne wymagania techniczne związane m.in. z zachowaniem odpowiedniego kierunku przepływu powietrza w pomieszczeniach, wymaganych wielkościach strumieniach powietrza, rodzaju zastosowanej instalacji wentylacyjnej w zależności od wysokości budynków, szczegółowych wymagań technicznych i energetycznych dla instalacji i urządzeń. Ponadto rozporządzenie określa maksymalną, dopuszczalną wielkość wskaźnika rocznego zapotrzebowania na nieodnawialną energię pierwotną EP dla budynku. Rodzaj oraz sposób działania instalacji wentylacyjnej ma znaczący wpływ na wartość wskaźnika EP. Istnieje szereg norm i dokumentów pomocnych w projektowaniu instalacji wentylacyjnych, spoza obszaru przepisów wymaganych przez rozporządzenie WT. Najciekawsze z nich to norma PN-EN 15251:2012 oraz raport techniczny PKN-CEN/TR 14788:2012. Norma opisuje sposób określania parametrów wejściowych środowiska wewnętrznego przy ocenie charakterystyki energetycznej budynków. Proponuje projektowanie intensywności wentylacji w zależności od przyjętej kategorii jakości powietrza wewnętrznego. Raport techniczny przedstawia metody projektowania instalacji wentylacyjnych w budynkach mieszkalnych. Omawia wszystkie istotne czynniki jakie należy wziąć pod uwagę projektując system wentylacji. Na kolejnej stronie znajduje się lista najważniejszych norm i przepisów z obszaru wentylacji budynków mieszkalnych.

51 system aereco A1RC PRESO 49 Normy do obowiązkowego stosowania Zakres powołania norm do obowiązkowego stosowania znajduje się w załączniku nr 1 rozporządzenia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie: PN-B-10425:1989 Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze PN-EN 1507:2007 Wentylacja budynków Przewody wentylacyjne z blachy o przekroju prostokątnym Wymagania dotyczące wytrzymałości i szczelności PN-B :1987 Akustyka budowlana Ochrona przed hałasem pomieszczeń w budynkach Dopuszczalne wartości poziomu dźwięku w pomieszczeniach PN-EN 12237:2005 Wentylacja budynków Sieć przewodów. Wytrzymałość i szczelność przewodów z blachy o przekroju kołowym PN-B-03421:1978 Wentylacja i klimatyzacja Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi PN-B-03430: Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej Wymagania PN-EN 12097:2007 Wentylacja budynków Sieć przewodów Wymagania dotyczące elementów sieci przewodów ułatwiających konserwacje systemów przewodów PN-EN 779:2005 Przeciwpyłowe filtry powietrza do wentylacji ogólnej Wymagania PN-EN :2007 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków Część 3 : Klasyfikacja na podstawie badań odporności ogniowej wyrobów i elementów stosowanych w instalacjach użytkowych w budynkach : ognioodpornych przewodów wentylacyjnych i przeciwpożarowych klap odcinających Pozostałe normy i dokumenty: PKN-CEN/TR 14788:2012 Wentylacja budynków. Projektowanie i wymiarowanie systemów wentylacji mieszkań PN-EN 15251:2012 Parametry wejściowe środowiska wewnętrznego dotyczące projektowania i oceny charakterystyki energetycznej budynków, obejmujące jakość powietrza wewnętrznego, środowisko cieplne, oświetlenie i akustykę Rozporządzenia: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DZ. U. Nr 75, poz. 690, z późn. zmian.) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz. U. Nr 74, poz. 836) PN-B : Akustyka budowlana - Ochrona przed hałasem w budynkach Część 3: Wymagania dotyczące izolacyjności akustycznej przegród w budynkach i elementów budowlanych PN-B-02156:198 Akustyka budowlana Metody pomiaru dźwięku A w budynkach

52 50 system aereco A1RC PRESO WSPARCIE SERWISOWE AERECO SERWIS GWARANCYJNY I POGWARANCYJNY Serwis AERECO dedykowany jest obsłudze urządzeń oraz systemów dostarczanych przez AERECO wentylacja sp. z o.o. Serwis AERECO jest wewnętrzną komórką firmy w dziale Gospodarka Magazynowa i Serwis - zatrudnia wysoko wykwalifikowaną kadrę specjalistów. Serwis AERECO posiada 4 komórki organizacyjne Warsztat Centralny z Magazynem Części oraz regiony mobilnych inżynierów serwisu: RSA Północ, RSA Południe, RSA Zachód. Serwis AERECO jest w stałym kontakcie z serwisami przyfabrycznymi. Serwis prowadzi gwarancyjne i pogwarancyjne naprawy urządzeń w Warsztacie Centralnym lub w miejscu instalacji. Serwis AERECO świadczy również usługi w zakresie uruchomienia instalacji oraz wykonywania pomiarów sprawności instalacji. Odbiorca objęty jest opieką Serwisu od momentu zakupu urządzeń. Serwis AERECO może być obecny przy rozpoczęciu prac instalacyjnych na budowie i wspomagać branżowego inspektora nadzoru przy ustalaniu standardów i sposobów instalacji urządzeń AERECO. Serwis AERECO wspomaga również działania projektowe w zakresie automatyki i instalacji zasilających. Aby zagwarantować bezpieczną i skuteczną eksploatację instalacji wentylacyjnej i zmniejszenie ryzyka awarii, serwis AERECO proponuje również dla zainteresowanych klientów stałe umowy serwisowe. Umowa taka może być również podstawą do wystawienia gwarancji na skuteczność działania wentylacji w budynku. warsztat centralny z magazynem części ul. Dobra 13, Łomna Las Czosnów tel.: wew. 410 fax: region serwisu AERECO północ inż. serwisu Jacek Klepacki klepacki@aereco.com.pl region serwisu AERECO południe inż. serwisu Piotr Kwiecień kwiecien@aereco.com.pl region serwisu AERECO zachód inż. serwisu Krzysztof Wiśniewski wisniewski@aereco.com.pl
