3 SYSTEM AR PRESO AERECO WENTYLACJA MECHANICZNA materiały projektowe, budownictwo mieszkaniowe Sposób doboru systemu AR PRESO AERECO str. 2 Projektowanie systemu AR PRESO AERECO str. 8 Elementy systemu AR PRESO AERECO str Wentylatory RAT.PB str Wentylator HAT.PD/MD str Wentylatory CAT.PB str Wentylatory VTR.PD/MD str Podstawy SBC str Automatyka str Tłumiki SAS str. 42 Klapy ppoż. ABS str. 43 Kratki BAT PRESO str. 44 Kratki BAP PRESO str. 45 Regulator przepływu MRM str Zbiorcza, jednorurowa wentylacja mechaniczna AR PRESO stanowi system ze stałym strumieniem powietrza nawiewanego i wyciąganego z pomieszczeń. Strumień powietrza przepływający w instalacji jest stała, niezależnie od zmieniającego się użytkowania pomieszczeń. Regulację wielkości strumienia powietrza zapewniają nawiewniki i kratki PRESO. Urządzenia te ograniczają do minimum niekontrolowany wpływ wiatru, oraz ciśnienia grawitacyjnego, spowodowanego różnicą temperatur powietrza wewnętrznego i zewnętrznego. Siłę napędową systemu AR PRESO stanowi wentylator zbiorczy, kanałowy RAT albo dachowy HAT/CAT/VTR, sterowany zintegrowaną automatyką PRESObalance, która dostosowuje parametry pracy do ustalonego przepływu dla urządzeń PRESO. Budynek wyposażony w system wentylacji AR PRESO zużywa na ogrzewanie do 25% mniej energii niż budynek wyposażony w tradycyjny systemu wentylacji grawitacyjnej. Klapa zwrotna ZIP.125 str. 51 Nawiewnik PRESO str Efektywność akustyczna systemu AR PRESO AERECO str. 56 Obliczanie charakterystyki energetycznej budynku z systemem AR PRESO AERECO str. 58 Wymagania ekoprojektu i etykietowanie urządzeń wentylacyjnych str. 60 Przepisy wentylacyjne str. 62 Wsparcie serwisowe AERECO str. 64 Wsparcie projektowe AERECO str. 65

4 2 SYSTEM AERECO AR PRESO SPOSÓB DOBORU SYSTEMU AR PRESO AERECO AR PRESO AERECO System opierający się na współpracujących ze sobą elementach PRESO AERECO, uzupełnionych o wentylację wyciągową ze zintegrowana automatyką PRESObalance, jest doskonałym rozwiązaniem w szczególności dla budownictwa mieszkaniowego. Zastosowanie tego systemu pozwala uzyskać automatycznie regulowaną wentylację stałoprzepływową. Zasada działania: Wywiew powietrza odbywa się poprzez wyciągowe kratki BAP oraz BAT wyposażone w regulatory utrzymujące stały przepływ powietrza umieszczone w kuchni, łazience, wc i innych pomieszczeniach pomocniczych (np. garderoba). Alternatywę stanowią kanałowe regulatory przepływu MRM. Dopływ powietrza do pomieszczeń (pokoje, kuchnia) realizowany jest poprzez samoregulujące nawiewniki ciśnieniowe PRESO AERECO. Funkcje dodatkowe: Opcja pracy Dzień/Noc System AR PRESO przy zastosowaniu automatyki sterującej ACC.DN2 i modułów HD.TS lub MD.TS umożliwia pracę w trybie dzień/noc. Funkcja ta jest sterowana godzinowo, jej zadaniem jest obniżenie parametrów pracy systemu wentylacji w okresie nocnym.

5 SYSTEM AERECO AR PRESO 3 1. Dobór kratek wyciągowych Dobór kratek wyciągowych uzależniony jest od żądanej funkcjonalności pomieszczenia, w którym projektujemy wentylację. Dobierając typ kratki BAP.PRESO albo BAT.PRESO należy kierować się obowiązującymi wymaganiami techniczno-budowlanymi. Dostępne są kratki o przepływach od 15 do 90 m 3 /h. Więcej informacji na stronach Alternatywnym sposobem regulacji systemu jest zastosowanie kanałowych regulatorów przepływu MRM. Regulatory mogą współpracować z podstawowymi kratkami wentylacyjnymi o niewielkim spadku ciśnienia. 2. Klapy przeciwpożarowe Jeżeli elementy systemu łączą dwie różne strefy poża rowe ochrona przeciwpożarowa realizowana jest przy pomocy elementów oddzielenia przeciwpożarowego (klapy przeciwpożarowe odcinające ABS*) montowanych bezpośrednio za kratką PRESO w ścianie szachtu. Odporność klap w zależności od modelu wynosi EI60S lub EI120S. W systemach wentylacyjnych wyposażonych w regulatory MRM klapy przeciwpożarowe ABS* muszą być montowane przed regulatorami przepływu. 3. Dobór średnicy pionu wentylacyjnego Projektowanie pionu przy systemie PRESO można uprościć przez wykorzystanie algorytmu, w którym w zależności od rodzaju i ilości podłączonych kratek wentylacyjnych mamy podane średnice pionów. Podane wielkości średnic uwzględniają obliczenia poziomu dźwięku ustalonego od wentylacji mechanicznej nie wyższego niż 25 db(a). Poziome odcinki kanału przy zachowaniu średnicy 125 mm mogą być stosowane w odcinkach o długości nie przekraczającej 4 m bez konieczności stosowania dodatkowych obliczeń. Dostęp na potrzeby czyszczenia przewodów wentylacyjnych jest możliwy przez demontaż kratki wyciągowej. Pion wentylacyjny u podstawy należy zakończyć odstojnikiem o długości ok. 20 cm. W celu ograniczenia wielkości kanałów można stosować system kaskadowy. Polega on na zastosowaniu dwóch równoległych pionów wentylacyjnych, obsługujących oddzielnie niższe i wyższe kondygnacje budynku. 4. Dobór tłumików Tłumiki akustyczne półelastyczne SAS dostosowane są do tłumienia hałasu generowanego przez wentylatory RAT.PB oraz CAT.PB. Dobór tłumika na podstawie zamieszczonych dalej tabel umożliwia uzyskanie wymaganego poziomu ciśnienia akustycznego w pokoju z aneksem kuchennym, 25 db(a) w okresie nocnym. W przypadku wentylatorów RAT.PB zaleca się stosowanie tłumika SAS.1200 po stronie ssawnej oraz SAS.700 po stronie tłocznej. Nie wymaga się stosowania elastycznego połączenia pomiędzy tłumikiem a wentylatorem. W przypadku zastosowania wentylatorów CAT.PB z podstawą SBC zaleca się stosowanie tłumika SAS Stosowanie elastycznego połączenia pomiędzy tłumikiem a podstawą nie jest konieczne.

6 4 SYSTEM AERECO AR PRESO 5. Dobór wentylatora Przepływ maksymalny wentylatora przy ciśnieniu 60 Pa musi być nie mniejszy niż łączny obliczeniowy przepływ powietrza przez wszystkie kratki. Zaleca się stosowanie wentylatorów ze zintegrowaną automatyką PB. RAT PB RAT PB RAT PB RAT PB RAT PB HAT.100.B.PD/MD HAT.125.B.PD/MD HAT.160.B.PD/MD HAT.160.C.PD/MD HAT.200.C.PD/MD HAT.250.C.PD/MD CAT PB CAT PB CAT PB CAT PB Q [m 3 /h] minimalny zakres pracy zalecany zakres pracy maksymalny zakres pracy Zalecane elementy pionu kuchennego ZIP.125 MRM ABS* 6. Dobór średnicy pionu okapowego W projektach, w których nie mamy wpływu na wybór okapu kuchennego niemożliwe jest dokładne określenie ilości powietrza tłoczonego do pionu zbiorczego. Wiąże się to z problemem doboru właściwej średnicy pionu okapowego. Na podstawie wielu lat doświadczeń AERECO zaleca projektowanie pionów okapowych w następujący sposób: Podstawą doboru średnicy pionu jest określenie maksymalnego przepływu przez okap. Jest to możliwe po zastosowaniu regulatora przepływu MRM umożliwiającego ograniczenie przepływającego powietrza do określonego poziomu (do 190 m 3 /h). Regulator jest poprzedzony klapą zwrotną ZIP.125, która zabezpiecza przed cofaniem się powietrza do mieszkania. Oba elementy są przystosowane do współpracy z okapami kuchennymi. W razie potrzeby zabezpieczenia pożarowego układ można doposażyć w klapy ppoż ABS*. Standardowa temperatura zadziałania klap ABS* - 72,5 C jest odpowiednia na potrzeby okapów kuchennych w budownictwie mieszkaniowym i nie ma praktycznej potrzeby stosowania klap o innych temperaturach zadziałania.

7 SYSTEM AERECO AR PRESO 5 7. Dobór nawiewników Projektowanie nawiewu powietrza rozpoczynamy od ustalenia wymaganych parametrów akustycznych na wiewników najlepiej w oparciu o operat akustyczny. Strumień powietrza nawiewanego powinna być równa strumieniowi powietrza wywiewanego. Napływ powietrza jest równie ważny jak jego usunięcie. Nawiewniki powietrza powinny być zamontowane w pokojach i ewentualnie w kuchni. Rozmieszczając nawiewniki, w pierwszej kolejności umieszczamy po jednym w każdym pokoju. Jeżeli uzyskana liczba nawiewników jest niewystarczająca dodatkowe można zamontować w kuchni lub w pokoju o powierzchni większej niż 25 m 2. Nie umieszczamy nawiewników w łazience. Wyciąg/wywiew powietrza powinien być umieszczony w kuchni, łazience, WC, garderobie. Powietrze przepływa z pomieszczeń wyposażonych w nawiewniki do pomieszczeń z kratkami wyciągowymi (pomieszczenia pomocnicze). Odpowiednie rozmieszczenie nawiewników zapewnia skuteczną wentylację oraz ogranicza przenoszenie zapachów z pomieszczeń pomocniczych do mieszkalnych. Wymagania dotyczące nawiewu powietrza Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (rozporządzenie WT) w 149. punkt 1. określono, iż strumień powietrza zewnętrznego doprowadzanego do pomieszczeń, nie będących pomieszczeniami pracy, powinien odpowiadać wymaganiom Polskiej Normy dotyczącej wentylacji, przy czym w mieszkaniach strumień ten powinien wynikać z wielkości strumienia powietrza wywiewanego, lecz być nie mniejszy niż 20 m 3 /h na osobę przewidywaną na pobyt stały w projekcie budowlanym. Jeżeli w mieszkaniu znajduje się urządzenie grzewcze z otwartą komorą spalania (przepływowy podgrzewacz wody lub prosty dwufunkcyjny kocioł na potrzeby CO, CWU) i nie został przewidziany dopływ powietrza na potrzeby spalania (np. w postaci zetki ) należy zamontować dodatkowy nawiewnik o stałym przepływie (bez regulacji automatycznej), który zapewni dopływ tlenu zużywanego w procesie spalania. Nawiewniki PRESO w systemie AR PRESO W zależności od wymagań akustycznych możemy zastosować nawiewniki okienne AMO w zakresie D n,e,w do 32 db; EFR 31 db; AMI 38 db i AMA 46 db. Znając niezbędne parametry akustyczne nawiewników oraz wymagania dotyczące ilości usuwanego powietrza można obliczyć liczbę wymaganych elementów. W tym celu wykorzystuje się wzór: n = Vn / Vs gdzie: n wymagana liczba nawiewników Vn ilość powietrza wynikająca z warunków higienicznych, [m 3 /h] Vs ilość powietrza jaka może przepłynąć przez nawiewnik Δp* = 10 Pa * Uwaga! Wielkość projektowej różnicy ciśnienia zależy od rodzaju instalacji wywiewnej i współpracujących z nią urządzeń. W poniższych przykładach przyjęto projektową różnicę ciśnienia równą 10 Pa. np. dla nawiewników EFR wartość Vs wynosi 28 m 3 /h. Wartość Vn określana jest na podstawie rozporządzenia WT i przywołanej tam normy PN-B :1983+Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania, która zawiera zestawienie strumieni powietrza usuwanych z pomieszczeń w budynkach. Korzystając z podanego wzoru nie można zapomnieć o ko nieczności dostarczenia powietrza do wszystkich pokoi i kuchni. Może, więc się okazać, że w dużych mieszkaniach będziemy musieli zastoso wać więcej nawiewników niż to wynika z obliczeń. W małych mieszkaniach może okazać się, że w jednym pomieszczeniu będzie trzeba zamontować więcej nawiewników niż jeden.

8 6 SYSTEM AERECO AR PRESO Wymagane do usunięcia strumienie powietrza wentylacyjnego Strumień Typ pomieszczenia powietrza [m 3 /h] kuchnia wyposażona w kuchenkę 70 gazową Poniżej podano przykłady obliczenia ilości nawiewni ków dla różnych mieszkań: Dla mieszkań przeznaczonych dla więcej niż trzech osób z kuchnią wyposażoną w kuchenkę elektryczną oraz łazienkę ilość nawiewników wynosi: n = Vn / Vs = (50+50) / 28 = 3,6 Przyjęto, że wystarczająca ilość nawiewników w mieszkaniu 4 sztuki. kuchnia z oknem zewnętrznym, wyposażona w kuchnię elektryczną: w mieszkaniu do trzech osób w mieszkaniu dla więcej niż trzech osób kuchnia bez okna zewnętrznego lub wnęka kuchenna, wyposażona w kuchnię elektryczną Dla mieszkań przeznaczonych dla więcej niż trzech osób z kuchnią wyposażoną w kuchenkę elektryczną, łazienkę, WC oraz garderobę ilość nawiewników wynosi: n = Vn / Vs = ( ) / 28 = 5,2 Przyjęto, że wystarczająca liczba nawiewników w mieszkaniu to 6 sztuk. łazienka (z WC lub bez) 50 oddzielne WC 30 pomocnicze pomieszczenie bezokienne 15 (garderoba, schowek) pokój mieszkalny znajdujący się na wyższej kondygnacji w wielopoziomowym domu jednorodzinnym lub 30 w wielopoziomowym mieszkaniu domu wielorodzinnego 8. Rozmieszczenie elementów w mieszkaniu Dla właściwego wentylowania pomieszczeń istotne jest zapewnienie przepływu powietrza od elementów nawiewnych do kratek wyciągowych. Intensywność przepływu musi zapewnić skuteczne usuwanie zanieczyszczeń. Ważny jest kierunek przepływu - z pomieszczeń czystych (pokoje, sypialnie) do pomieszczeń o dużym nasileniu wydzielania zanieczyszczeń (kuchnia, łazienka, WC). Należy zapewnić niezakłócony przepływ powietrza pomiędzy pomieszczeniami poprzez podcięcia w drzwiach wewnętrznych. Zasady rozmieszczanie elementów wentylacyjnych W celu zapewnienia właściwego działania wentylacji należy przestrzegać następujących zasad: Strumień powietrza nawiewanego powinien być równy strumieniowi powietrza wywiewanego. Nawiewniki powietrza powinny być rozmieszczone w pokojach i ewentualnie w kuchni. Rozmieszczając nawiewniki, w pierwszej kolejności umieszczamy po jednym w każdym pokoju. Jeżeli uzyskana liczba nawiewników jest niewystarczająca dodatkowe można zamontować w kuchni lub w pokoju o powierzchni większej niż 25 m 2. Nie montujemy nawiewników w łazience. Wyciąg powietrza powinien być umieszczony w kuchni, łazience, WC, garderobie i innych pomieszczeniach pomocniczych. Warunkiem swobodnego przepływu powietrza jest podcięcie drzwi od pokoi (wymiar prześwitu to min. 80 cm 2 ) oraz wykonanie w drzwiach kuchni, łazienki, toalety lub innego pomieszczenia pomocniczego otworów w dolnej części o powierzchni min. 220 cm 2. Jakość powietrza wewnętrznego Wentylacja AR PRESO zapewnia utrzymanie normatywnych przepływów powietrza, gwarantując utrzymanie odpowiedniej jakości powietrza. W pomieszczeniach, w których wymagane jest czasowe zwiększanie wydajności wentylacji zaleca się stosować kratki BAT.PRESO z opcją przepływu maksymalnego. Przepływ maksymalny może być uruchamiany elektrycznie lub przy pomocy sznurka.

9 SYSTEM AERECO AR PRESO 7 Rozmieszczenie elementów w mieszkaniu (przykład doboru) nawiewnik PRESO AERECO kratka BAP 15, pion wentylacyjny kratka BAP 30, pion wentylacyjny kratka BAP 60, pion wentylacyjny ABS* + MRM + ZIP.125 pion okapowy

10 8 SYSTEM AERECO AR PRESO PROJEKTOWANIE SYSTEMU AR PRESO AERECO Projektowanie wyciągu przy zastosowaniu systemu wentylacji jednorurowej AR PRESO AERECO można uprościć przez wykorzystanie tabel doborowych, które w zależności od ilości i rodzaju obsługiwanych przez dany pion pomieszczeń podają średnice pionów, rodzaj tłumika i wentylatora. Podane wielkości średnic uwzględniają obliczenia poziomu dźwięku ustalonego od wentylacji mechanicznej nie wyższego niż 25 db(a). Poziome odcinki kanału przy zachowaniu średnicy 125 mm mogą być stosowane w odcinkach o długości nieprzekraczającej 4 m bez konieczności stosowania dodatkowych obliczeń. Nawiewniki powietrza pomimo, że nie zostały uwzględnione w tabelach, są komplementarną częścią systemu wentylacji i powinny być dobierane przez projektanta instalacji. Sposób doboru nawiewników znajduje się na stronie 5. W przypadku systemu AR PRESO należy stosować nawiewniki PRESO AERECO. Stosowanie innych nawiewników o innych charakterystykach pracy (przepływ w funkcji ciśnienia) wiąże się z zaburzeniem skutecznej pracy systemu, zmianą akustyki w stosunku do projektowanej.

11 SYSTEM AERECO AR PRESO 9 Pion wentylacyjny RAT Pion wentylacyjny HAT / CAT Pion okapowy z nasadą VBP Pion okapowy wyrzutnia tłumik po stronie wyrzutu SAS.700 wentylator HAT.PD/CAT.PB nasada VBP lub VBP.SKY wyrzutnia podstawa KPV wentylator RAT.PB podstawa tłumiąca SBC tłumik po stronie ssawnej SAS.1200 tłumik po stronie ssawnej SAS.1200 tłumik po stronie ssawnej SAS.1200 kratka BXC kratka BXC okap kuchenny okap kuchenny klapa ppoż. ABS* klapa ppoż. ABS* klapa ppoż. ABS* klapa ppoż. ABS* regulator przepływu MRM regulator przepływu MRM klapa zwrotna ZIP.125 klapa zwrotna ZIP.125 przewód wentylacyjny przewód wentylacyjny przewód wentylacyjny przewód wentylacyjny nawiewnik HIGRO nawiewnik HIGRO odstojnik odstojnik odstojnik odstojnik

12 10 SYSTEM AERECO AR PRESO Q nom = 15 m 3 /h pion wentylacyjny RAT Tabela doborowa do projektowania: garderoby, spiżarni Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 15 m 3 /h pion wentylacyjny CAT Tabela doborowa do projektowania: garderoby, spiżarni Liczba kondygnacji budynku Wentylator HAT.PD / CAT.PB Podstawa tłumiąca SBC Tłumik SAS po stronie ssawnej HAT.100.B.PD CAT PB SBC.250.B SBC HAT.100.B.PD CAT PB SBC.250.B SBC HAT.100.B.PD CAT PB SBC.250.B SBC HAT.100.B.PD CAT PB SBC.250.B SBC HAT.100.B.PD CAT PB SBC.250.B SBC HAT.100.B.PD CAT PB SBC.250.B SBC HAT.125.B.PD CAT PB SBC.250.B SBC HAT.125.B.PD CAT PB SBC.250.B SBC HAT.125.B.PD CAT PB SBC.250.B SBC HAT.160.B.PD CAT PB SBC.250.B SBC SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] *

13 SYSTEM AERECO AR PRESO 11 Q nom = 30 m 3 /h pion wentylacyjny RAT Tabela doborowa do projektowania: toalety Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 30 m 3 /h pion wentylacyjny CAT Tabela doborowa do projektowania: toalety Liczba kondygnacji budynku Wentylator HAT.PD / CAT.PB Podstawa tłumiąca SBC Tłumik SAS po stronie ssawnej HAT.100.B.PD CAT PB SBC.250.B SBC HAT.100.B.PD CAT PB SBC.250.B SBC HAT.100.B.PD CAT PB SBC.250.B SBC HAT.125.B.PD CAT PB SBC.250.B SBC HAT.125.B.PD CAT PB SBC.250.B SBC HAT.125.B.PD CAT PB SBC.250.B SBC HAT.160.B.PD CAT PB SBC.250.B SBC HAT.160.B.PD CAT PB SBC.250.B SBC HAT.160.B.PD CAT PB SBC.250.B SBC HAT.160.C.PD CAT PB SBC.250.C SBC SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]

14 12 SYSTEM AERECO AR PRESO Q nom = 50 m 3 /h pion wentylacyjny RAT Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 50 m 3 /h pion wentylacyjny CAT Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Liczba kondygnacji budynku Wentylator HAT.PD / CAT.PB Podstawa tłumiąca SBC Tłumik SAS po stronie ssawnej HAT.100.B.PD CAT PB SBC.250.B SBC HAT.100.B.PD CAT PB SBC.250.B SBC HAT.125.B.PD CAT PB SBC.250.B SBC HAT.160.B.PD CAT PB SBC.250.B SBC HAT.160.B.PD CAT PB SBC.250.B SBC HAT.160.B.PD CAT PB SBC.250.B SBC HAT.160.C.PD CAT PB SBC.250.C SBC HAT.160.C.PD CAT PB SBC.250.C SBC HAT.200.C.PD CAT PB SBC.250.C SBC HAT.200.C.PD CAT PB SBC.250.C SBC SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]

15 SYSTEM AERECO AR PRESO 13 Q nom = 70 m 3 /h pion wentylacyjny RAT Tabela doborowa do projektowania: kuchnie z kuchenką gazową Liczba kondygnacji budynku Tłumik SAS po stronie wyrzutu SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Wentylator RAT.PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB RAT PB Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 70 m 3 /h pion wentylacyjny CAT Tabela doborowa do projektowania: kuchnie z kuchenką gazową Liczba kondygnacji budynku Wentylator HAT.PD / CAT.PB Podstawa tłumiąca SBC Tłumik SAS po stronie ssawnej *** HAT.100.B.PD CAT PB SBC.250.B SBC HAT.125.B.PD CAT PB SBC.250.B SBC HAT.160.B.PD CAT PB SBC.250.B SBC HAT.160.B.PD CAT PB SBC.250.B SBC HAT.160.C.PD CAT PB SBC.250.C SBC HAT.200.C.PD CAT PB SBC.250.C SBC HAT.200.C.PD CAT PB SBC.250.C SBC HAT.200.C.PD CAT PB SBC.250.C SBC HAT.250.C.PD CAT PB SBC.250.C SBC SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * ** ** * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]. ** W celu doboru elementów systemu, prosimy o kontakt z biurem AERECO.

16 14 SYSTEM AERECO AR PRESO Q nom = 190 m 3 /h Tabela do projektowania: pionów okapowych Liczba kondygnacji budynku Średnica odejścia do mieszkania Klapa zwrotna ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 Regulator przepływu MRM MRM MRM MRM MRM MRM MRM MRM MRM MRM Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 50 m 3 /h pion wentylacyjny VPB*** Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Liczba kondygnacji budynku ** Nasada VBP VBP VBP VBP VBP VBP VBP.SKY VBP.SKY VBP.SKY VBP.SKY Króciec przyłączeniowy KPV KPV KPV KPV KPV KPV KPV KPV KPV KPV Tłumik SAS po stronie ssawnej SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS Średnica pionu * * * * * * * * * * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] ** Projektując system wentylacji w budynku posiadającym większą liczbę kondygnacji, prosimy o kontakt z biurem regionalnym AERECO. *** Więcej informacji na temat nasad VBP dostępne w katalogu VBP HIGRO

17 SYSTEM AERECO AR PRESO 15 Q nom = 190 m 3 /h Tabela do projektowania: pionów okapowych (rozwiązanie kaskadowe) Liczba kondygnacji budynku Średnica odejścia do mieszkania Klapa zwrotna ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 ZIP.125 Regulator przepływu MRM MRM MRM MRM MRM MRM MRM MRM MRM MRM Średnica pionu * * * * * 2 x * 2 x * 2 x * 2 x * 2 x * * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]

18 16 SYSTEM AERECO AR PRESO Q nom = 15 m 3 /h Tabela doborowa do projektowania: garderoby, spiżarni Q nom = 30 m 3 /h Tabela doborowa do projektowania: toalety Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Wentylator RAT.PB Tłumik SAS po stronie wyrzutu Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Wentylator RAT.PB Tłumik SAS po stronie wyrzutu SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 50 m 3 /h Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Q nom = 70 m 3 /h Tabela doborowa do projektowania: kuchnie z kuchenką gazowa Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Wentylator RAT.HB Tłumik SAS po stronie wyrzutu Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Wentylator RAT.PB Tłumik SAS po stronie wyrzutu SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS SAS RAT PB SAS * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 190 m 3 /h Tabela do projektowania: pionów okapowych Liczba kondygnacji Średnica pionu* Alternatywna średnica pionu* Średnica odejścia do mieszkania Klapa zwrotna** Regulator przepływu*** x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM x ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM ZIP.125 MRM Dobory przy założeniu 190 m 3 /h na okap i współczynniku równoczesności 0,6. * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm]. ** Zadaniem klapy jest zapobieganie cofania się powietrza w kanale wentylacyjnym. ***Zadaniem regulatora jest ograniczenie ilości tłoczonego przez jeden okap powietrza do wartości projektowej. Jest to szczególnie istotne gdy dobór okapu jest uzależniony od mieszkańców. Zwiększenie ilości usuwanego przez okap powietrza ponad wartości uwzględnione w normie musi uwzględniać kompensację powietrza.

19 SYSTEM AERECO AR PRESO 17 Q nom = 15 m 3 /h Tabela doborowa do projektowania: garderoby, spiżarni Q nom = 30 m 3 /h Tabela doborowa do projektowania: toalety Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Podstawa tłumiąca SBC Wentylator CAT.PB Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Podstawa tłumiąca SBC Wentylator CAT.PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] Q nom = 50 m 3 /h Tabela doborowa do projektowania: łazienki, kuchnia z kuchenką elektryczną Q nom = 70 m 3 /h Tabela doborowa do projektowania: kuchnie z kuchenką gazowa Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Podstawa tłumiąca SBC Wentylator CAT.PB Liczba kondygnacji budynku Średnica pionu* Tłumik SAS po stronie ssawnej Podstawa tłumiąca SBC Wentylator CAT.PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB 10*** 0250 SAS ** ** SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB SAS SBC CAT PB * Średnica pionu wentylacyjnego stała na całej długości, do średnicy pionu należy doliczyć grubość warstwy izolacji akustycznej 2 x 20 = 40 [mm] ** W celu doboru elementów systemu, prosimy o kontakt z biurem AERECO

20 18 SYSTEM AERECO AR PRESO WENTYLACJA POMIESZCZEŃ NIEMIESZKALNYCH Budynki mieszkalne posiadają szereg pomieszczeń różniących się między sobą przeznaczeniem, w których jest stosowany odrębny system wentylacji. Wymagania dla wentylacji klatek schodowych, komórek lokatorskich, pomieszczeń gromadzenia odpadów stałych czy pomieszczeń technicznych, różnią się od wymagań stawianych pomieszczeniom mieszkalnym. Często wymagają zastosowania różnych urządzeń wentylacyjnych czy innych sposobów sterowania wielkością wymiany powietrza. AERECO posiada w swojej ofercie urządzenia które umożliwią skuteczną wentylację takich pomieszczeń. W sprawie szczegółowych rozwiązań prosimy o kontakt z regionalnymi biurami projektowymi AERECO. Dane kontaktowego oddziałów AERECO można znaleźć na stronie 65

21 SYSTEM AERECO AR PRESO 19

22 20 SYSTEM AERECO AR PRESO ELEMENTY SYSTEMU AR PRESO AERECO

23 SYSTEM AERECO AR PRESO 21 NIE P O D L E G A A+ A B C D E F G RAT PB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 160 Pa Wentylator wyciągowy lub nawiewny jednofazowy. Montaż wewnątrz i na zewnątrz budynku (po osłonięciu przed opadem). Budownictwo nowe i poddane renowacji. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN EN ISO 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ Charakterystyki przepływowe Charakterystyki akustyczne i energetyczne Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego. Pobór mocy Moc właściwa Częstotliwość [Hz] el. [W] [kw/(m 3 /s)] p [Pa] prędkość maks. sugerowany obszar pracy Lws [db] 52,3 62,3 58,6 53,5 51,0 42,6 34,0 23 0,41 Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie 53. Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym Odległość [m] Lpo [db(a)] Zgodnie z PN-B :1987 maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). Q [m³/h] Charakterystyki elektryczne silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 23 W I maks. 0,11 A sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora stosować tłumik SAS.1200 po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu Montaż Wymiary Cechy [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB waga wentylatora 1,80 kg A ØB C D E F G

24 22 SYSTEM AERECO AR PRESO NIE P O D L E G A A+ A B C D E F G RAT PB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 170 Pa Wentylator wyciągowy lub nawiewny jednofazowy. Montaż wewnątrz i na zewnątrz budynku (po osłonięciu przed opadem). Budownictwo nowe i poddane renowacji. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ p [Pa] Charakterystyki przepływowe prędkość maks. sugerowany obszar pracy Charakterystyki akustyczne i energetyczne Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) Pobór mocy Moc właściwa el. [W] [kw/(m 3 /s)] , , , , , Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie Q [m³/h] Maksymalny poziom ciśnienia akustycznego [db(a)] na dachu w zależności od odległości. Odległość [m] bez tłumika z tłumikiem SAS silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 33 W I maks. 0,15 A sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora Charakterystyki elektryczne Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). stosować tłumik SAS.1200 po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu Montaż Wymiary [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB waga wentylatora 1,80 kg Cechy A ØB C D E F G

25 SYSTEM AERECO AR PRESO 23 NIE P O D L E G A A+ A B C D E F G RAT PB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 260 Pa Wentylator wyciągowy jednofazowy. Montaż wewnątrz i na zewnątrz budynku (po osłonięciu przed opadem). Budownictwo nowe i poddane renowacji. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ p [Pa] Q [m³/h] Charakterystyki przepływowe prędkość maks. sugerowany obszar pracy Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) Charakterystyki akustyczne i energetyczne Pobór mocy el. [W] Moc właściwa [kw/(m 3 /s)] , , , , , , ,75 Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie 53. Maksymalny poziom ciśnienia akustycznego [db(a)] na dachu w zależności od odległości. silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 58 W I maks. 0,26 A sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora Charakterystyki elektryczne Wymiary [mm] Odległość [m] bez tłumika z tłumikiem SAS Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). stosować tłumik SAS.1200 po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu przystosowane do łączenia z tłumikami SAS automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB waga wentylatora 2,40 kg Montaż Cechy A ØB C D E F G

26 24 SYSTEM AERECO AR PRESO NIE P O D L E G A A+ A B C D E F G RAT PB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 280 Pa Wentylator wyciągowy jednofazowy. Montaż wewnątrz i na zewnątrz budynku (po osłonięciu przed opadem). Budownictwo nowe i poddane renowacji. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ p [Pa] Charakterystyki przepływowe prędkość maks. sugerowany obszar pracy Charakterystyki akustyczne i energetyczne Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) Pobór mocy Moc właściwa el. [W] [kw/(m 3 /s)] , , , , , , , Q [m³/h] Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie 53. silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 75 W I maks. 0,37 A sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 Charakterystyki elektryczne zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe Maksymalny poziom ciśnienia akustycznego [db(a)] na dachu w zależności od odległości. Odległość [m] bez tłumika z tłumikiem SAS Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). do każdego wentylatora stosować tłumik SAS.1200 po stronie ssawnej i tłumik SAS Wymiary po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu przystosowane do łączenia z tłumikami SAS Montaż Cechy [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB waga wentylatora 4,3 kg A ØB C D E F G

27 SYSTEM AERECO AR PRESO 25 NIE P O D L E G A A+ A B C D E F G RAT PB Wentylator kanałowy zakres przepływu m 3 /h, podciśnienie maks. 320 Pa Wentylator wyciągowy lub nawiewny jednofazowy. Montaż wewnątrz i na zewnątrz budynku (po osłonięciu przed opadem). Budownictwo nowe i poddane renowacji. Mieszkania, obiekty użyteczności publicznej. Charakterystyki przepływowe Charakterystyki akustyczne i energetyczne Opracowano zgodnie z normą PN-EN 5801:2008. Δp [Pa]: ciśnienie statyczne Q [m 3 /h]: przepływ Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego. Pobór mocy Moc właściwa Częstotliwość [Hz] el. [W] [kw/(m 3 /s)] p [Pa] prędkość maks. sugerowany obszar pracy Lws [db] ,5 Opracowano zgodnie z normami PN-EN ISO 5136:2009 oraz PN-EN ISO 3741:2011. Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Poziom mocy emitowanej przez zestaw wentylator z tłumikiem należy obliczyć poprzez odjęcie od Lws wentylatora tłumienia tłumika dla poszczególnych częstotliwości. Przykład obliczeniowy na stronie Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym Odległość [m] bez tłumika z tłumikiem SAS Q [m³/h] Zgodnie z PN-B :1987P maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). Charakterystyki elektryczne silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 110 W I maks. 0,5 A sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3 x 1,5 zaleca się stosować indywidualne zabezpieczenie nadmiarowo-prądowe do każdego wentylatora Wymiary [mm] stosować tłumik SAS.1200 po stronie ssawnej i tłumik SAS po stronie wyrzutu tłumiki SAS pełnią rolę króćców elastycznych stosować wibroizolację AERECO montaż wewnątrz budynku montaż na zewnątrz budynku, wymaga zabezpieczenia wentylatora przed opadem dowolna pozycja montażu przystosowane do łączenia z tłumikami SAS automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB waga wentylatora 5,8 kg Montaż Cechy A ØB C D E F G

28 26 NOWOŚĆ SYSTEM AERECO AR PRESO HAT.100.1B.PD HAT.100.1B.MD Wentylator dachowy zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Budynki nowe i poddawane renowacji Produkt chroniony wzorem przemysłowym Wp Opracowano zgodnie z normą ISO Charakterystyki przepływowe Opis Automatyka PD PRESOdynamic samoczynnie dostosowuje prędkość wentylatora do charakterystyki instalacji oraz elementów PRESO. Oznacza to, że układ elektroniczny ułatwia precyzyjne wyregulowanie instalacji i samoczynnie reaguje na zamiany przepływu. Automatyka MD MANUALdrive umożliwia ręczne dostosowanie prędkości wentylatora do charakterystyki instalacji oraz elementów PRESO. p [Pa] Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A Q [m 3 /h] sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe m 3 /h sugerowany obszar pracy Pa Pobór mocy [W] optymalny obszar pracy Prąd [A] , , , , ,13 m 3 /h * parametry elektryczne dla innych punktów pracy, są dostępne w oddziale AERECO Charakterystyki elektryczne Pa Pobór mocy [W] Prąd [A] , , , , ,17 Wymiary [mm] m 3 /h Pa Częstotliwość [Hz] wentylator podłączać do instalacji tłumikiem SAS.100 montaż na zewnątrz jedynie w pozycji pionowej względem osi obrotu silnika montować na podstawie SBC.250.B Wartość całkowita [db(a)] * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. m 3 /h Pa Odległość [m] Montaż Cechy HAT.100.1B.HD 24 regulacja parametrów pracy przy pomocy zintegrowanej automatyki PD/MD dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S ø100 możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) wersja wentylatora bez króćca HAT.100.2B.PD/MD masa: 5 kg

29 SYSTEM AERECO AR PRESO NOWOŚĆ 27 HAT.125.1B.PD HAT.125.1B.MD Wentylator dachowy zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Budynki nowe i poddawane renowacji Produkt chroniony wzorem przemysłowym Wp Opracowano zgodnie z normą ISO Charakterystyki przepływowe Opis Automatyka PD PRESOdynamic samoczynnie dostosowuje prędkość wentylatora do charakterystyki instalacji oraz elementów PRESO. Oznacza to, że układ elektroniczny ułatwia precyzyjne wyregulowanie instalacji i samoczynnie reaguje na zamiany przepływu. Automatyka MD MANUALdrive umożliwia ręczne dostosowanie prędkości wentylatora do charakterystyki instalacji oraz elementów PRESO. p [Pa] silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A Q [m 3 /h] sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe m 3 /h sugerowany obszar pracy Pa Pobór mocy [W] optymalny obszar pracy Prąd [A] , , , , , ,2 m 3 /h Charakterystyki elektryczne Pa Pobór mocy [W] Prąd [A] , , , , , ,24 Wymiary [mm] wentylator podłączać do instalacji tłumikiem SAS.125 montaż na zewnątrz jedynie w pozycji pionowej względem osi obrotu silnika montować na podstawie SBC.250.B Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO m 3 /h Pa Częstotliwość [Hz] Wartość całkowita [db(a)] * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. m 3 /h Pa Odległość [m] Montaż Cechy 20 HAT.125.1B.HD ø regulacja parametrów pracy przy pomocy zintegrowanej automatyki PD/MD dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) wersja wentylatora bez króćca HAT.125.2B.PD/MD masa: 5 kg

30 28 NOWOŚĆ SYSTEM AERECO AR PRESO HAT.160.1B.PD HAT.160.1B.MD Wentylator dachowy zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Budynki nowe i poddawane renowacji Produkt chroniony wzorem przemysłowym Wp Charakterystyki przepływowe Opis Opracowano zgodnie z normą ISO p [Pa] silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A Q [m 3 /h] sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe m 3 /h sugerowany obszar pracy Pa Pobór mocy [W] Prąd [A] , , , ,3 optymalny obszar pracy ,47 m 3 /h Charakterystyki elektryczne Pa Pobór mocy [W] Prąd [A] , , , , ,52 Automatyka PD PRESOdynamic samoczynnie dostosowuje prędkość wentylatora do charakterystyki instalacji oraz elementów PRESO. Oznacza to, że układ elektroniczny ułatwia precyzyjne wyregulowanie instalacji i samoczynnie reaguje na zamiany przepływu. Automatyka MD MANUALdrive umożliwia ręczne dostosowanie prędkości wentylatora do charakterystyki instalacji oraz elementów PRESO. Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO m 3 /h Pa Częstotliwość (Hz) Wartość całkowita [db(a)] * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. m 3 /h Pa Odległość [m] * parametry elektryczne dla innych punktów pracy, są dostępne w oddziale AERECO Wymiary [mm] wentylator podłączać do instalacji tłumikiem SAS.160 montaż na zewnątrz jedynie w pozycji pionowej montować na podstawie SBC.250.B Montaż Cechy HAT.160.1B.HD 24 regulacja parametrów pracy przy pomocy zintegrowanej automatyki PD/MD dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S ø160 możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) wersja wentylatora bez króćca HAT.160.2B.PD/MD masa: 5 kg

31 SYSTEM AERECO AR PRESO NOWOŚĆ 29 HAT.160.1C.PD HAT.160.1C.MD Wentylator dachowy zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Budynki nowe i poddawane renowacji Produkt chroniony wzorem przemysłowym Wp Opracowano zgodnie z normą ISO p [Pa] Charakterystyki przepływowe Opis Automatyka PD PRESOdynamic samoczynnie dostosowuje prędkość wentylatora do charakterystyki instalacji oraz elementów PRESO. Oznacza to, że układ elektroniczny ułatwia precyzyjne wyregulowanie instalacji i samoczynnie reaguje na zamiany przepływu. Automatyka MD MANUALdrive umożliwia ręczne dostosowanie prędkości wentylatora do charakterystyki instalacji oraz elementów PRESO. Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO Częstotliwość (Hz) Wartość m 3 /h Pa całkowita [db(a)] silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A Q [m 3 /h] sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe m 3 /h sugerowany obszar pracy Pa Pobór mocy [W] optymalny obszar pracy Prąd [A] , , , , , ,34 m 3 /h * parametry elektryczne dla innych punktów pracy, są dostępne w oddziale AERECO Charakterystyki elektryczne Pa Pobór mocy [W] Prąd [A] , , , , , , * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. m 3 /h Pa Odległość [m] Wymiary [mm] wentylator podłączać do instalacji tłumikiem SAS.160 montaż na zewnątrz jedynie w pozycji pionowej montować na podstawie SBC.250.C Montaż Cechy HAT.160.1C.HD 20 regulacja parametrów pracy przy pomocy zintegrowanej automatyki PD/MD dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S ø160 możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) wersja wentylatora bez króćca HAT.160.2C.PD/MD masa: 7,2 kg

32 30 NOWOŚĆ SYSTEM AERECO AR PRESO HAT.200.1C.PD HAT.200.1C.MD Wentylator dachowy zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Budynki nowe i poddawane renowacji Produkt chroniony wzorem przemysłowym Wp Opracowano zgodnie z normą ISO Charakterystyki przepływowe Opis Automatyka PD PRESOdynamic samoczynnie dostosowuje prędkość wentylatora do charakterystyki instalacji oraz elementów PRESO. Oznacza to, że układ elektroniczny ułatwia precyzyjne wyregulowanie instalacji i samoczynnie reaguje na zamiany przepływu. Automatyka MD MANUALdrive umożliwia ręczne dostosowanie prędkości wentylatora do charakterystyki instalacji oraz elementów PRESO. p [Pa] Q [m 3 /h] Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO m 3 /h Pa Częstotliwość (Hz) Wartość całkowita [db(a)] sugerowany obszar pracy optymalny obszar pracy Charakterystyki elektryczne silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe m 3 /h Pa Pobór mocy [W] Prąd wentylator podłączać do instalacji tłumikiem SAS.200 montaż na zewnątrz jedynie w pozycji pionowej [A] , , , ,44 montować na podstawie SBC.200.C m 3 /h * parametry elektryczne dla innych punktów pracy, są dostępne w oddziale AERECO Pa Pobór mocy [W] Prąd [A] , , , ,5 Montaż Wymiary [mm] * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. m 3 /h Pa Odległość [m] Cechy regulacja parametrów pracy przy pomocy zintegrowanej automatyki PD/MD 20 HAT.200.1C.HD ø dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) wersja wentylatora bez króćca HAT.200.2C.PD/MD masa: 7,2 kg

33 SYSTEM AERECO AR PRESO NOWOŚĆ 31 HAT.250.1C.PD HAT.250.1C.MD Wentylator dachowy zakres przepływu m 3 /h Wentylator wyciągowy jednofazowy Budynki nowe i poddawane renowacji Produkt chroniony wzorem przemysłowym Wp Charakterystyki przepływowe Opis Opracowano zgodnie z normą ISO p [Pa] silnik elektronicznie komutowany EC zasilanie napięciem 230 V 50 Hz I maks. 1,7 A wentylator podłączać do instalacji tłumikiem SAS.250 montaż na zewnątrz jedynie w pozycji pionowej montować na podstawie SBC.250.C Q [m 3 /h] sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe m 3 /h sugerowany obszar pracy Pa Pobór mocy [W] optymalny obszar pracy Prąd [A] , , , , , ,93 m 3 /h * parametry elektryczne dla innych punktów pracy, są dostępne w oddziale AERECO Charakterystyki elektryczne Pa Pobór mocy [W] Prąd [A] , , , , , ,03 Montaż Wymiary [mm] Automatyka PD PRESOdynamic samoczynnie dostosowuje prędkość wentylatora do charakterystyki instalacji oraz elementów PRESO. Oznacza to, że układ elektroniczny ułatwia precyzyjne wyregulowanie instalacji i samoczynnie reaguje na zamiany przepływu. Automatyka MD MANUALdrive umożliwia ręczne dostosowanie prędkości wentylatora do charakterystyki instalacji oraz elementów PRESO. Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Opracowano zgodnie z normami ISO 5136 oraz ISO m 3 /h Pa Częstotliwość (Hz) Wartość całkowita [db(a)] * parametry akustyczne dla innych punktów pracy, są dostępne w oddziale AERECO Poziom ciśnienia akustycznego db(a) na dachu w zależności od odległości. m 3 /h Pa Odległość [m] Cechy 20 HAT.250.1C.HD ø regulacja parametrów pracy przy pomocy zintegrowanej automatyki PD/MD dostęp do silnika przez ścianę górną wirnik z napędem bezpośrednim montaż na zewnątrz budynku możliwość zakupu dodatkowego wyłącznika serwisowego WYL.3.3.S możliwość wyposażenia automatyki w moduł TS (tryb pracy dzień/noc) wersja wentylatora bez króćca HAT.250.2C.PD/MD masa: 7,2 kg

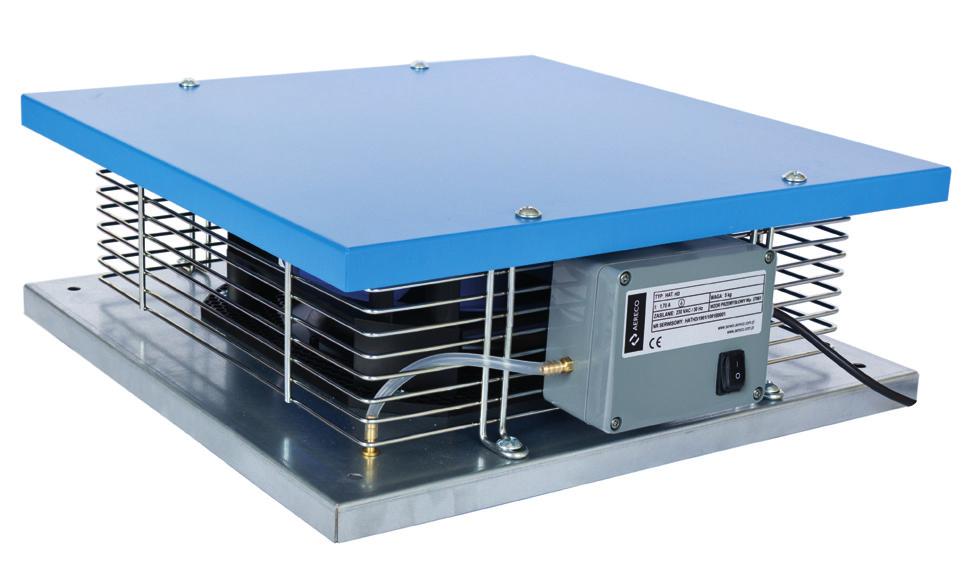

34 L B F C 32 SYSTEM AERECO AR PRESO Z G O D N E A+ A B C D E F G CAT PB Wentylator dachowy zakres przepływu m 3 /h, podciśnienie maks. 385 Pa Wentylator wyciągowy jednofazowy. Montaż na dachu budynku. Mieszkania, obiekty użyteczności publicznej. Zintegrowana automatyka sterująca. Charakterystyki przepływowe Charakterystyki akustyczne Opracowano zgodnie z normą PN EN ISO 5081:2008. p [Pa] Q [m 3 /h] prędkość maks. sugerowany obszar pracy optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu Poziom mocy akustycznej emitowanej do przewodu ssawnego. Częstotliwość (Hz) Wartość całkowita [db(a)] Lws 34,5 44,5 47,4 49,8 42,5 42,2 34,4 58,0 Opracowano zgodnie z normami ISO 5136 oraz ISO Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Maksymalny poziom ciśnienia akustycznego w zależności od odległości od obudowy przy wolnym króćcu wyrzutowym. Odległość [m] Lpo [db(a)] Charakterystyki elektryczne Montaż zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki PB zaleca się indywidualne zabezpieczenia nadmiarowo-prądowe do każdego wentylatora wentylator jest wyposażony w zintegrowane zabezpieczenie przeciążeniowe restartowane manualnie sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3x1,5 silnik asynchroniczny IP45 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 50 W I maks. 0,23A wentylator montować na podstawie tłumiącej SBC z tłumikiem SAS.1200 stosować wibroizolację AERECO montaż na zewnątrz budynku pionowa pozycja montażu Wymiary Cechy A G H N D M [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB montaż na zewnątrz budynku pionowa pozycja montażu waga wentylatora: 3,5 kg E A B C ØD E F ØG H L M ØN

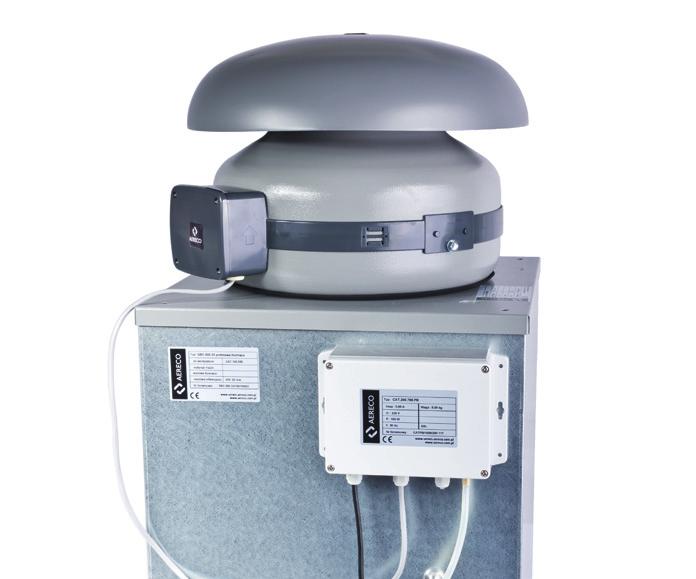

35 L B F C SYSTEM AERECO AR PRESO 33 Z G O D N E A+ A B C D E F G CAT PB Wentylator dachowy zakres przepływu m 3 /h, podciśnienie maks. 360 Pa Wentylator wyciągowy jednofazowy. Montaż na dachu budynku. Mieszkania, obiekty użyteczności publicznej. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN EN ISO 5081:2008. p [Pa] Charakterystyki przepływowe Charakterystyki elektryczne zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki PB zaleca się indywidualne zabezpieczenia nadmiarowo-prądowe do każdego wentylatora wentylator jest wyposażony w zintegrowane zabezpieczenie przeciążeniowe restartowane manualnie sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3x1,5 silnik asynchroniczny IP45 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 50 W I maks. 0,23 A Q [m 3 /h] prędkość maks. sugerowany obszar pracy optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu Charakterystyki akustyczne i energetyczne Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h wentylator montować na podstawie tłumiącej SBC z tłumikiem SAS.1200 stosować wibroizolację AERECO montaż na zewnątrz budynku pionowa pozycja montażu Częstotliwość (Hz) Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Maksymalny poziom ciśnienia akustycznego na dachu w zależności od odległości. Pa m 3 /h Odległość [m] Zgodnie z PN-87/B-02151/02 maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). Montaż Wymiary Cechy A G H N D M [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB montaż na zewnątrz budynku pionowa pozycja montażu waga wentylatora: 3,5 kg E A B C ØD E F ØG H L M ØN

36 L B F C 34 SYSTEM AERECO AR PRESO Z G O D N E A+ A B C D E F G CAT PB Wentylator dachowy zakres przepływu m 3 /h, podciśnienie maks. 422 Pa Wentylator wyciągowy jednofazowy. Montaż na dachu budynku. Mieszkania, obiekty użyteczności publicznej. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN EN ISO 5081:2008. p [Pa] Charakterystyki przepływowe Charakterystyki elektryczne zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki PB zaleca się indywidualne zabezpieczenia nadmiarowo-prądowe do każdego wentylatora wentylator jest wyposażony w zintegrowane zabezpieczenie przeciążeniowe restartowane manualnie sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3x1,5 silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 88W I maks. 0,39 A Q [m 3 /h] prędkość maks. sugerowany obszar pracy optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Pa m 3 /h Częstotliwość (Hz) Pobór mocy el. [W] Moc właściwa [kw/(m 3 /s)] , , , ,77 Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Maksymalny poziom ciśnienia akustycznego na dachu w zależności od odległości. Pa m 3 /h Odległość [m] Zgodnie z PN-87/B-02151/02 maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). Charakterystyki akustyczne i energetyczne wentylator montować na podstawie tłumiącej SBC z tłumikiem SAS.1200 stosować wibroizolację AERECO montaż na zewnątrz budynku pionowa pozycja montażu Montaż Wymiary Cechy A G H N D M [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB montaż na zewnątrz budynku pionowa pozycja montażu waga wentylatora: 5,9 kg E A B C ØD E F ØG H L M ØN

37 L B F C SYSTEM AERECO AR PRESO 35 Z G O D N E A+ A B C D E F G CAT PB Wentylator dachowy zakres przepływu m 3 /h, podciśnienie maks. 450 Pa Wentylator wyciągowy jednofazowy. Montaż na dachu budynku. Mieszkania, obiekty użyteczności publicznej. Zintegrowana automatyka sterująca. Opracowano zgodnie z normą PN EN ISO 5081:2008. Charakterystyki przepływowe Poziom mocy akustycznej [db] emitowanej do przewodu ssawnego, pobór mocy wentylatora ze sterowaniem, moc właściwa. Charakterystyki akustyczne i energetyczne 180 prędkość maks. Pa m 3 /h Częstotliwość (Hz) Pobór mocy el. [W] Moc właściwa [kw/(m 3 /s)] p [Pa] sugerowany obszar pracy optymalny obszar pracy dla zachowania najlepszych parametrów pracy systemu , , , , ,70 Zgodnie z WT 2014 moc właściwa wentylatora wyciągowego nie powinna przekraczać 0,8 kw/(m 3 /s). Charakterystyki elektryczne zasilanie należy podłączać do puszki elektrycznej stanowiącej wyposażanie automatyki PB zaleca się indywidualne zabezpieczenia nadmiarowo-prądowe do każdego wentylatora wentylator jest wyposażony w zintegrowane zabezpieczenie przeciążeniowe restartowane manualnie sugerowany rodzaj przewodu podłączeniowego OMY lub OWY 3x1,5 silnik asynchroniczny IP44 zasilanie prądem jednofazowym 230 V 50 Hz moc maksymalna wentylatora 95 W I maks. 0,42 A Q [m 3 /h] Maksymalny poziom ciśnienia akustycznego na dachu w zależności od odległości. Pa m 3 /h Odległość [m] Zgodnie z PN-87/B-02151/02 maksymalny dopuszczalny poziom hałasu od wentylatora, w przestrzeni nad dachem, w odległości 1 m, wynosi 65 db(a). Montaż wentylator montować na podstawie tłumiącej SBC lub SBC z tłumikiem SAS.1200 stosować wibroizolację AERECO montaż na zewnątrz budynku pionowa pozycja montażu Wymiary Cechy A G H N D M [mm] automatyczna regulacja mocy za pomocą zintegrowanej automatyki PB silnik asynchroniczny wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego stanowi wyposażenie automatyki PB montaż na zewnątrz budynku pionowa pozycja montażu waga wentylatora: 6,1 kg E A B C ØD E F ØG H L M ØN

38 NOWOŚĆ 36 SYSTEM AERECO AR PRESO Z G O D N E A+ A B C D E F G VTR.71.PD VTR.71.MD Wentylator zakres przepływu m 3 /h Charakterystyki przepływowe Wentylator wyciągowy jednofazowy Wentylator dachowy z wyrzutem pionowym Budynki nowe i poddawane renowacji Opis Opracowano zgodnie z normą ISO Automatyka PD PRESOdynamic samoczynnie dostosowuje prędkość wentylatora do charakterystyki instalacji oraz elementów PRESO. Oznacza to, że układ elektroniczny ułatwia precyzyjne wyregulowanie instalacji i samoczynnie reaguje na zamiany przepływu. Automatyka MD MANUALdrive umożliwia ręczne dostosowanie prędkości wentylatora do charakterystyki instalacji oraz elementów PRESO. p [Pa] sugerowany obszar pracy charakterystyka pracy Q [m 3 /h] Charakterystyki akustyczne Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Wartość Częstotliwość (Hz) całkowita [db(a)] L W Opracowano zgodnie z normami ISO 5136 oraz ISO Montaż Charakterystyki elektryczne montaż na zewnątrz jedynie w pozycji poziomej wzgldem podstawy urządzenie ze względu na zintegrowaną tacę ociekową wymaga wypoziomowania podczas montażu wentylator podłączać do instalacji króćcem elastycznym lub tłumikiem SAS nie wymaga stosowania dodatkowej wibroizolacji silnik elektronicznie komutowany EC zasilanie prądem jednofazowym 230 V 50 Hz I maks. 1,7 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe Wymiary Cechy x ø ø ø187 [mm] dostosowany do współpracy z kratkami PRESO obudowa z blachy ocynkowanej, pokrywa górna malowana proszkowo wytłumienie akustyczne regulacja parametrów pracy przy pomocy zintegrowanej automatyki wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora zintegrowany wyłącznik umożliwiający prowadzenie prac serwisowych wirnik umieszczony na wibroizolatorach waga wentylatora: 11 kg

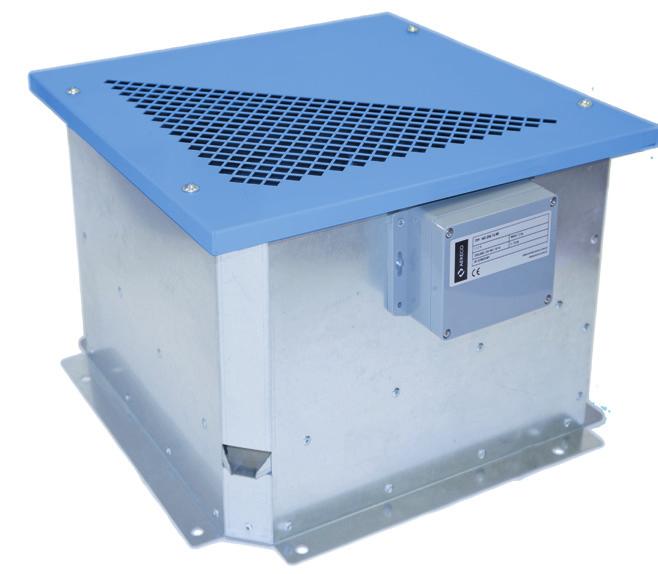

39 NOWOŚĆ SYSTEM AERECO AR PRESO 37 Z G O D N E A+ A B C D E F G VTR.72.PD VTR.72.MD Wentylator zakres przepływu m 3 /h Charakterystyki przepływowe Wentylator wyciągowy jednofazowy Wentylator dachowy z wyrzutem pionowym Budynki nowe i poddawane renowacji Opis Opracowano zgodnie z normą ISO p [Pa] Automatyka PD PRESOdynamic samoczynnie dostosowuje prędkość wentylatora do charakterystyki instalacji oraz elementów PRESO. Oznacza to, że układ elektroniczny ułatwia precyzyjne wyregulowanie instalacji i samoczynnie reaguje na zamiany przepływu. Automatyka MD MANUALdrive umożliwia ręczne dostosowanie prędkości wentylatora do charakterystyki instalacji oraz elementów PRESO. 100 Charakterystyki akustyczne 0 sugerowany obszar pracy charakterystyka pracy Q [m 3 /h] Poziom mocy akustycznej wentylatora emitowanej do przewodu ssawnego. Częstotliwość (Hz) Wartość całkowita [db(a)] L W Opracowano zgodnie z normami ISO 5136 oraz ISO Montaż Charakterystyki elektryczne montaż na zewnątrz jedynie w pozycji poziomej wzgldem podstawy urządzenie ze względu na zintegrowaną tacę ociekową wymaga wypoziomowania podczas montażu wentylator podłączać do instalacji króćcem elastycznym lub tłumikiem SAS nie wymaga stosowania dodatkowej wibroizolacji silnik elektronicznie komutowany EC zasilanie prądem jednofazowym 230 V 50 Hz I maks. 1,7 A sugerowany rodzaj przewodu podłączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia nadmiarowo-prądowe Wymiary Cechy ,5 8 x ø [mm] dostosowany do współpracy z kratkami PRESO obudowa z blachy ocynkowanej, pokrywa górna malowana proszkowo wytłumienie akustyczne regulacja parametrów pracy przy pomocy zintegrowanej automatyki wirnik z napędem bezpośrednim skrzynka zasilania elektrycznego na obudowie wentylatora zintegrowany wyłącznik umożliwiający prowadzenie prac serwisowych wirnik umieszczony na wibroizolatorach waga wentylatora: 12,2 kg 47 ø ,5

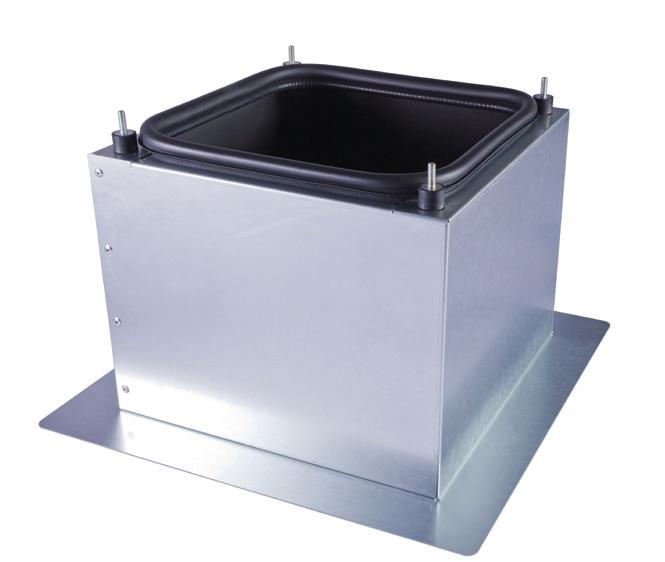

40 H B 38 NOWOŚĆ SYSTEM AERECO AR PRESO SBC.250 Podstawa do montażu wentylatorów dachowych zalecana prędkość maksymalna przepływającego powietrza: 6 m/s Podstawa do wentylatora HAT. Wentylacja wyciągowa. Montaż na zewnątrz budynku. Zadaniem podstawy SBC jest połączenie wentylatora z przewodem wentylacyjnym oraz zapobieżenie w przenoszeniu wibracji powstałych w wyniku pracy wentylatora. Przeznaczenie Zastosowanie Podstawy SBC nie są elementami uniwersalnymi. Ich konstrukcja została dostosowana do ddanych modeli wentylatorów dachowych HAT. Zalecane jest stosowanie zestawów tłumiących składających się z podstawy SBC.250 i tłumika półelastycznego SAS. Budowa Kod produktu Podstawa zakończona jest w dolnej części króćcem przyłączeniowym nyplowym, umożliwiającym połączenie z przewodem wentylacyjnym. Zaleca się połączenie podstawy SBC.250 z przewodem wentylacyjnym przy pomocy tłumika SAS. Podstawa wyposażona jest w izolację termiczną, wibroizolatory oraz uszczelkę. SBC B wersja wentylatora HAT: B HAT.100.B / HAT.125.B / HAT.160.B C HAT.160.C / HAT.200.C / HAT.250.C Montaż podstawę tłumiącą SBC podłączyć do instalacji z pośrednictwem tłumika SAS średnica króćca: Ø100 Ø125 Ø160 Ø200 Ø250 typ model Wymiary Cechy A+100 A B R40 warstwa tłumiąca nitonakrętka M6 średnica nominalna: 100, 125, 160, 200, 250 [mm] wysokość: 250 mm waga 3,3 kg [mm] A B H ØN Mocowanie SBC B M6 SBC B M6 SBC B M6 SBC B M6 SBC C M6 SBC C M6 SBC C M6 øn

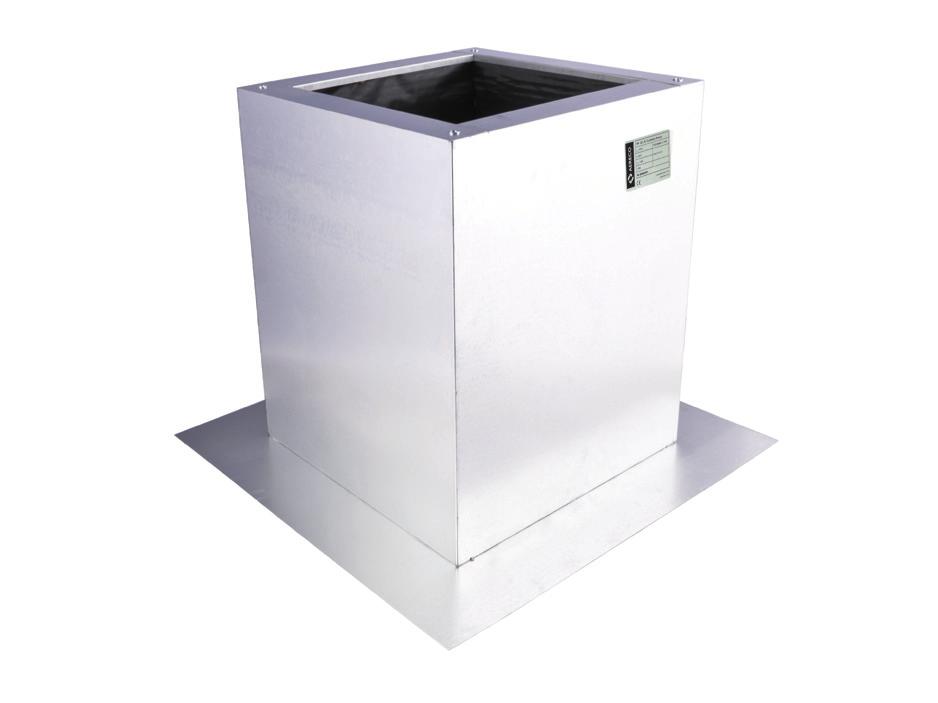

41 SYSTEM AERECO AR PRESO 39 SBC.500 Podstawa tłumiąca do montażu wentylatorów dachowych Podstawa akustyczna do wentylatora CAT. Wentylacja wyciągowa. Montaż na zewnątrz budynku. Zadaniem podstawy tłumiącej jest ograniczenie hałasu przedostającego się od wentylatora do instalacji. Zaawansowana konstrukcja umożliwia tłumienie hałasu w zakresie częstotliwości dostosowanej do charakterystyk wentylatorów CAT. Dno skrzynki wyłożone jest warstwą polistyrenową, której zadaniem jest odbicie dźwięku i skierowanie go w stronę warstwy tłumiącej z wysoko absorbującej wełny mineralnej. Takie rozwiązanie zapewnia optymalne tłumienie akustyczne częstotliwości generowanych przez wentylator Podstawa tłumiąca zakończona jest w dolnej części króćcem przyłączeniowym nyplowym umożliwiającym podłączenie do sieci przewodów. Króciec nyplowy wyposażony jest w uszczelkę gumową. Górna część podstawy tłumiącej wykonana jest w sposób umożliwiający wygodne podłączenie wentylatora CAT. Nitonakrętki umożliwiają przykręcenie wentylatora. Dolna część podstawy tłumiącej wykonana jest w formie stopy blaszanej. Umożliwia ona pewne przykręcenie podstawy oraz wykonanie izolacji wodnej. W celu przykręcenia podstawy tłumiącej należy wykonać w stopie otwory montażowe. stosować wibroizolację AERECO Przeznaczenie Budowa Montaż podstawę tłumiącą SBC podłączyć do instalacji z pośrednictwem tłumika SAS Kod produktu Zastosowanie Poziom mocy akustycznej [db] SBC.500 SBC Tłumienie [db] 125 [Hz] 250 [Hz] 500 [Hz] 1000 [Hz] 2000 [Hz] 4000 [Hz] 8000 [Hz] SBC ,2 9,8 19,2 25,3 14,8 10,1 10,2 SBC ,2 9,8 19,2 25,3 14,8 10,1 10,2 SBC Tłumienie [db] 125 [Hz] 250 [Hz] 500 [Hz] 1000 [Hz] 2000 [Hz] 4000 [Hz] 8000 [Hz] SBC ,2 9,8 19,2 25,3 14,8 10,1 10,2 SBC ,2 9,8 19,2 25,3 14,8 10,1 10,2 SBC Tłumienie [db] 125 [Hz] 250 [Hz] 500 [Hz] 1000 [Hz] 2000 [Hz] 4000 [Hz] 8000 [Hz] SBC ,9 6,8 22,1 18,0 9,5 8,2 7,9 SBC ,9 6,8 22,1 18,0 9,5 8,2 7,9 SBC.500.xx wersja króćca wersja wentylatora typ model SBC Tłumienie [db] 125 [Hz] 250 [Hz] 500 [Hz] 1000 [Hz] 2000 [Hz] 4000 [Hz] 8000 [Hz] SBC ,9 7,9 20,6 16,9 10,7 9,9 9,5 SBC ,9 7,9 20,6 16,9 10,7 9,9 9,5 Wymiary [mm] A+100 A B B A A+100 warstwa tłumiąca 50 nitonakrętka M6 10 H A B H ØN Mocowanie SBC M6 SBC M6 SBC M6 SBC M6 SBC M6 SBC M6 SBC M6 SBC M6 øn warstwa refleksyjna

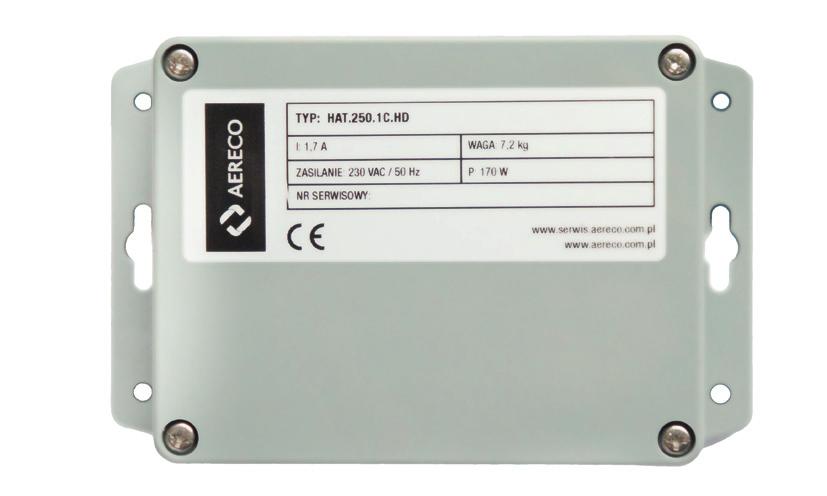

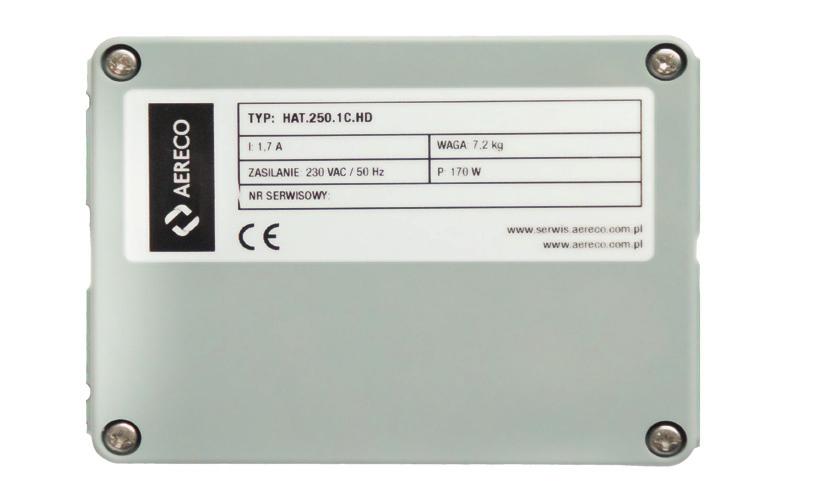

42 I max : 0,64A U: 230 V P max : 145W f: 50Hz PODCIŚNIENIE: PA S/N: KIERUNEK PRZEPŁYWU SYSTEM AERECO AR PRESO PRESObalance Automatyka PB Automatyka zintegrowana z wentylatorem RAT.PB/CAT.PB/VTR.PB Zintegrowana z wentylatorem RAT.PB/CAT.PB/VTR.PB automatyka PRESObalance dostosowuje moc wentylatorado charakterystyki instalacji oraz elementów PRESO AERECO. Oznacza to, że układ elektroniczny umożliwia precyzyjne wyregulowanie instalacji. Automatyka jest przystosowana do współpracy z kratkami BAP/BAT, regulatorami MRM oraz kratkami BAT wyposażonymi w funkcję przepływu maksymalnego. Dodatkową funkcją układu jest możliwość opcjonalnej pracy w dwóch trybach: dzień/noc - poprzez podłączenie zewnętrznego sygnału sterującego z automatyki ACC.DN2 Każdy moduł automatyki PRESObalance jest fabrycznie kalibrowany w celu uzyskania optymalnej współpracy z wybranym modelem wentylatora RAT.PB/CAT.PB/VTR.PB. Urządzenie zapamiętuje nastawy nawet po długotrwałym zaniku prądu. Moduł PRESObalance jest przeznaczony do montażu w pobliżu wentylatora. Zastosowana obudowa o IP54 w II klasie izolacji pozwala na montaż urządzenia na dachu lub poddaszu. Umiejscowienie automatyki powinno umożliwiać wygodny dostęp serwisowy oraz podłączenie przewodu do pomiaru ciśnienia. Specjalna konstrukcja umożliwia pracę automatyki w zakresie temperatur od -40 do +70 C. Montażu w pozycji - dławicami elektrycznymi do dołu. Opis Kalibracja Instalacja Akustyka Zastosowanie wentylatorów RAT.PB/CAT.PB/VTR.PB ze zintegrowaną automatyką PRESObalance w jednorurowej wentylacji zbiorczej pozwala na uzyskanie wyjątkowo dobrego poziomu ciśnienia akustycznego. Zarówno w kuchni, łazience jak i w pokoju z aneksem kuchennym możliwe jest uzyskanie wartości normatywnych zarówno w porze dnia oraz nocy. Regulator w wyniku obniżenia mocy wentylatora zmniejsza poziom mocy akustycznej wentylatora. Optymalne zakresy pracy wentylatorów RAT.PB/CAT.PB/VTR.PB zostały wyznaczone i potwierdzone laboratoryjnie. Optymalne zakresy pracy gwarantują minimalne zużycie prądu oraz najkorzystniejsze parametry akustyczne. Sterowanie czasowe W celu uruchomieniu funkcji sterowania czasowego należy doprowadzić do automatyki PB zewnętrzny sygnał sterujący z automatyki ACC.DN2 lub ACC.DNFC. Sterowanie odbywa sie poprzez sygnał przekaźnikowy (zwarcie lub lub rozwarcie zacisków + i automatyki). Zwarcie zacisków + i automatyki przełącza system w nocny tryb pracy. Rozwarcie powoduje pracę zgodnie z nastawami dziennymi. Automatyka ACC.DN (funkcja Dzień/Noc) System AR PRESO po zastosowaniu automatyki sterującej ACC.DN2 umożliwia pracę w trybie dzień/noc. Funkcja ta jest sterowana godzinowo jej zadaniem jest obniżenie parametrów pracy systemu wentylacji w okresie nocnym. Podłączenie elektryczne Charakterystyka elektryczna Regulator jest fabrycznie kalibrowany i integrowany z wybranym modelem wentylatora dostosowanie parametrów pracy wentylatora do elementów PRESO AERECO elektroniczny układ sterowania minimalizuje hałas generowany przez wentylator podłączenie elektryczne - wyłącznie zgodne z załączonym schematem podłączenie hydrauliczne króciec pomiaru ciśnienia należy podłączyć do instalacji po stronie ssawnej w odległości co najmniej 5 średnic od wentylatora i kształtek Automatyka HIGRObalance Uwaga: automatyka HIGRObalance posiada wbudowany bezpiecznik topikowy. podłączenie fabryczne wentylatora S1 S2 + + Przetwornik ciśnienia - opcjonalne podłączenie automatyki ACC.DN2, ACC.DNFC 12-24V = podłączenie pomiaru ciśnienia 200 Wymiary [mm] Podłączenie czujnika podciśnienia wykonujemy elastycznym wężykiem. Dołączony króciec pomiarowy mocujemy na ścianie bocznej kanału. Należy zwrócić uwagę na szczelne podłączenie, należy unikać syfonów na wężu pomiarowym. Króciec pomiarowy musi zostać zamocowany poniżej automatyki PRESObalance. TYP: RAT HB Cechy NR SERWISOWY: RAT HB/1303/ praca dostosowana do elementów PRESO AERECO fabryczna kalibracja automatyki i wybranego wentylatora RAT.PB/CAT.PB/VTR.PB przewód gumowy, króciec do pomiaru ciśnienia oraz puszka elektryczna dołączone w zestawie różne opcje sterowania czasowego

43 SYSTEM AERECO AR PRESO NOWOŚĆ 41 PRESOdynamic Automatyka PD Automatyka zintegrowana z wentylatorem HAT.PD Opis Zintegrowana z wentylatorem HAT.PD i VTR.PD automatyka PRESOdynamic dostosowuje moc wentylatora do charakterystyki instalacji oraz elementów PRESO AERECO. Oznacza to, że układ elektroniczny umożliwia precyzyjne wyregulowanie instalacji. Automatyka jest przystosowana do współpracy z kratkami BAP/BAT, regulatorami MRM oraz kratkami BAT wyposażonymi w funkcję przepływu maksymalnego. Dodatkowo automatykę PRESOdynamic można wyposażyć w funkcję dzień/noc - TS, która jest uruchamiana poprzez podłączenie zewnętrznego sygnału sterującego z automatyki ACC.DN2. praca dostosowana do elementów PRESO AERECO możliwość precyzyjnego wyregulowania instalacji dodatkowe opcja sterowania czasowego Cechy Wymiary NOWOŚĆ MANUALdrive Automatyka MD Automatyka zintegrowana z wentylatorami HAT i VTR Opis Cechy Zintegrowana z wentylatorem HAT.PD/VTR.MD automatyka MANUALdrive umożliwia ręczne dostosowanie prędkości wentylatora do charakterystyki instalacji oraz elementów PRESO AERECO. Dodatkowo automatykę MANUALdrive można wyposażyć w funkcję dzień/noc - TS, która jest uruchamiana poprzez podłączenie zewnętrznego sygnału sterującego z automatyki ACC.DN2. praca dostosowana do elementów PRESO AERECO możliwość ręcznego wyregulowania instalacji dodatkowe opcja sterowania czasowego Wymiary

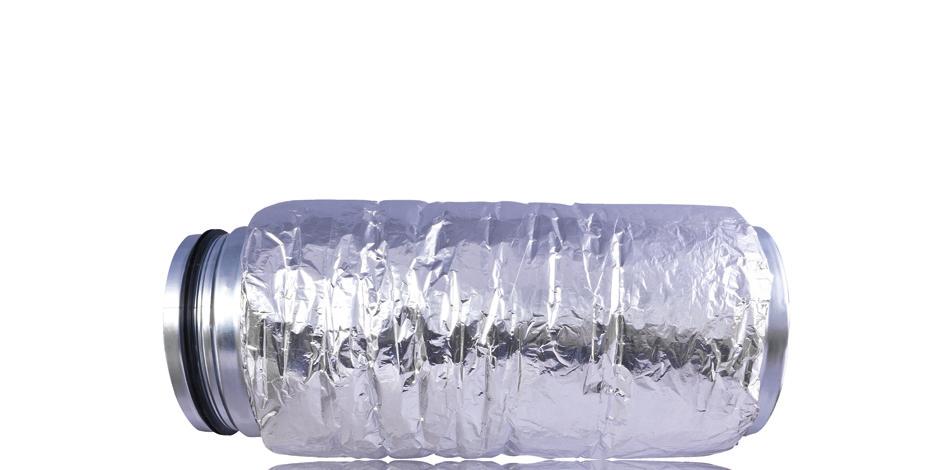

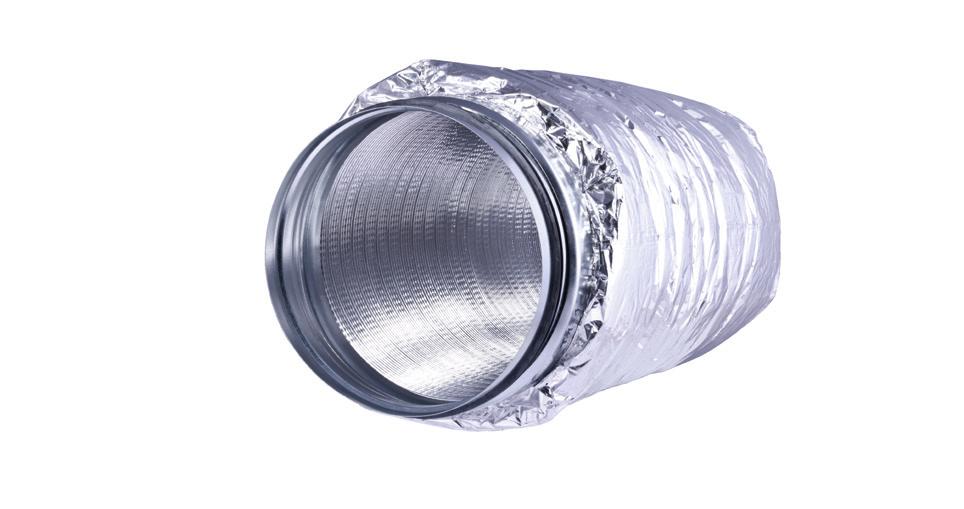

44 42 SYSTEM AERECO AR PRESO SAS Tłumik akustyczny półelastyczny zalecana prędkość powietrza: poniżej 6 m/s Kompatybilny z systemami wentylacji AERECO. Wentylacja mechaniczna i hybrydowa wyciągowa. Warstwa paroizolacyjna. Opis Zadaniem tłumika jest ograniczenie hałasu przedostającego się od wentylatora do instalacji lub na zewnątrz. Zaawansowana konstrukcja umożliwia tłumienie hałasu w szerokim zakresie częstotliwości. Półelastyczna konstrukcja umożliwia dostosowanie kształtu oraz długości tłumika do wymogów instalacji. Warstwa tłumiąca z wysoko absorbującej wełny mineralnej zapewnia dobre tłumienie akustyczne, szczególnie niskich częstotliwości. Tłumik zakończony jest z jednej strony króćcem przyłączeniowym nyplowym umożliwiającym podłączenie do sieci przewodów. Z drugiej strony wyposażony jest w króciec mufowy umożliwiający wygodne podłączenie wentylatora. Króciec nyplowy wyposażony jest w uszczelkę gumową. Wewnętrzna, specjalnie perforowana rura zapewnia półelastyczność tłumika. Oznacza to, że tłumik zapamiętuje i utrzymuje kształt nadany w wyniku odkształcania. Należy zwrócić uwagę, że wewnętrzna rura nie zmienia przekroju podczas odkształcania. Tłumik SAS wyposażony jest w warstwę paroizolacyjną zapewniającą, że wilgoć z powietrza przepływającego przez tłumik nie będzie ulegać wykraplaniu w wełnie mineralnej nawet podczas montażu w zimnym otoczeniu. Takie rozwiązanie sprawia, że tłumik SAS nie zmienia swoich parametrów tłumiących nawet przy niskich temperaturach otoczenia. Montaż Tłumienie [db] Dobór tłumika Częstotliwość [Hz] SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS L w dla prędkość powietrza 6 m/s wynosi 19 db, w całym paśmie częstotliwości. Prędkość powietrza [m/s] Przed rozpoczęciem montażu, tłumik SAS należy rozciągnąć do długości nominalnej. Półelastyczna rura wewnętrzna umożliwia rozciąganie i kształtowanie tłumika bez powstawania zagnieceń i deformacji. Króciec mufowy tłumika ułatwia i przyśpiesza połączenie z wentylatorem. Króciec nyplowy umożliwia szczelne i szybkie połączenie z pionem wentylacyjnym. Kod produktu Spadek ciśnienia [db] SAS ,2 0,6 2,5 4,9 11,2 SAS ,3 1,1 4,2 8,4 19,2 SAS ,1 0,5 2,2 4,2 9,8 SAS ,2 0,9 3,8 7,2 16,8 SAS ,1 0,4 1,8 3,5 7,0 SAS ,2 0,7 3,0 3,0 12,0 SAS ,0 0,4 1,3 2,8 5,6 SAS ,1 0,6 2,2 4,8 9,6 SAS. X. Y długość: 700, 1200 [mm] średnica nominalna: 100, 125, 160, 200, 250 [mm] model tłumika SAS ,1 0,3 1,1 2,5 3,9 SAS ,1 0,5 1,8 4,2 6,6 Wymiary Cechy L L [mm] øn [mm] øm [mm] O [mm] SAS SAS SAS SAS SAS øn øm O SAS SAS SAS SAS SAS

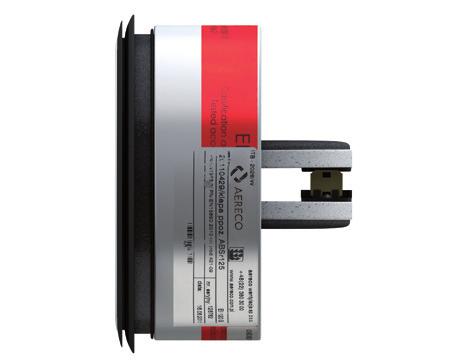

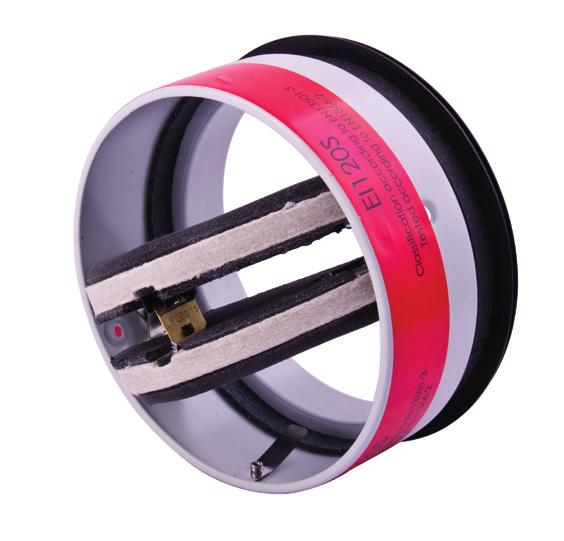

45 SYSTEM AERECO AR PRESO 43 ABS Klapy przeciwpożarowa odcinająca Skutecznie zapobiega przenikaniu dymu i gazów o niskiej i wysokiej temp. Zgodna z EN 15650:2010. Klapa o działaniu samoczynnym (bezpiecznik topikowy). montaż w przewodzie wentylacyjnym przeznaczona do wentylacji ogólnej Właściwości podczas normalnej pracy skrzydła przegrody klapy znajdują się w pozycji otwartej zaprawa min. X* [mm] Montaż - Przykład Zasada działania W czasie normalnej pracy instalacji przegrody odcinające są utrzymane w pozycji otwartej za pośrednictwem bezpiecznika topikowego. Jeżeli temperatura powietrza w przewodzie wentylacyjnym przekroczy 72 C spoiwo bezpiecznika topikowego mięknie i sprężyna zamyka skrzydła przegrody klapy. Skrzydła przegrody są równocześnie blokowane zatrzaskami. Klapa uzyskuje szczelność dymową. Wraz ze wzrostem temperatury, uszczelnienia termo pęczniejące zwiększają objętość, pozwalają na uzyskanie szczelności przez 60/120* minut. Zdalne określenie położenia zamkniętego przegrody klapy jest możliwe dzięki dodatkowemu wyposażeniu klapy w wyłącznik krańcowy. * w zależności od wybranej klapy 40 ØN Montaż w przegrodzie kratka wentylacyjna AERECO ** Grubość konstrukcji mocującej, wg aktualnej deklaracji właściwości użytkowych sprężyna napędowa bezpiecznik topikowy 72 [ C] dwa zatrzaski blokujące Układ wyzwalający Klapa dwustronna ABS 2 EIS60 Typ konstrukcji Grubość Uszczelnienie Klasyfikacja Strop murowany z bloczków betonu komórkowego Ściana z płyt gipsowokartonowych na ruszczcie stalowym typ A wg EN [mm] 100 [mm] Zaprawa EI 60 (h o i o) S - (300 Pa) Wełna mineralna + nakładki EI 60 (v e i o) S - (300 Pa) Gips Ściana murowana z bloczków betonu komórkowego 100 [mm] Zaprawa EI 60 (v e i o) S - (300 Pa) Kod ABS 2* 60 rc 100 *w przypadku wersji jednostronnej brak oznaczenie "2" w nazwie klapy średnica nominalna [mm] wyłącznik krańcowy bezpiecznik topikowy 72 [ C] odporność ogniowa EIS 60/120 wersja dwustronna* nazwa Klapa dwustronna ABS 2 EIS120 Typ konstrukcji Grubość Uszczelnienie Klasyfikacja Ściana betonowa 110 [mm] Zaprawa EI 120 (v e i o) S - (300 Pa) Klapa jednostronna ABS120 EI 120S Typ konstrukcji Grubość Uszczelnienie Klasyfikacja Podane wymiary w mm Wielkość a b d waga [g] Strop betonowy 150 [mm] Zaprawa EI 120 (h o o i) S - (300 Pa) ABS* r ABS* r Ściana betonowa 110 [mm] Zaprawa EI 120 (v e o i) S - (300 Pa) a b d ABS* r ABS* r ABS* rc ABS* rc ABS* rc ABS* rc Ściana z płyt gipsowokartonowych na ruszczcie 100 [mm] stalowym typ F wg EN 520 Ściana murowana z bloczków betonu komórkowego 150 [mm] Wełna mineralna + nakładki Zaprawa EI 120 (v e o i) S - (300 Pa) EI 120 (v e o i) S - (300 Pa) *dotyczy klap ABS 2 EIS60/120 oraz ABS120 EI120S

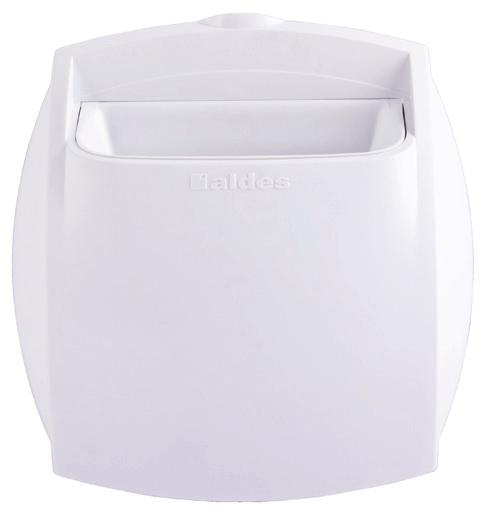

46 44 SYSTEM AERECO AR PRESO BAT PRESO Kratka wyciągowa ciśnieniowa zakres przepływu od 15 do 70 m 3 /h, ciśnienie od 50 do 160 Pa Kratka wyciągowa z samoczynną regulacją przepływu. Montaż do przewodów okrągłych. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Akustyka BAT / BAT Kierunek zasysania powietrza ogranicza przenikanie hałasu do pomieszczenia. Konstrukcja elementu regulacyjnego ogranicza emisję szumów własnych i zwiększa tłumienie hałasu pochodzącego z instalacji. Q [m 3 /h] BAT / BAT BAT / BAT BAT / BAT Poziom szumów: Częstotliwość [Hz] Lw [db] BAT.100/ m 3 /h, 45 Pa BAT.100/ m 3 /h, 50 Pa Poziom całkowity [db(a)] 21,9 19,6 17,4 18,6 14,9 14,9 19,1 24,1 27,8 25,8 25,7 23,5 21,4 15,9 19,0 28, Izolacyjność akustyczna wtrącenia, db: p [Pa] Częstotliwość [Hz] Modele D [db] BAT BAT BAT BAT ,6 10,1 10,6 13,2 7,1 5,8 6 6,9 7,5 8,1 13 8,1 5 Typ Przepływ [m 3 /h] Nastawa Średnica króćca [mm] BAT F 100 BAT D 100 BAT B 100 BAT A 100 BAT F 125 BAT D 125 BAT B 125 BAT A 125 Elementarna znormalizowana różnica poziomów pary kratek połączonych przewodem wentylacyjnym, db: Dn,e,w (C; Ctr) [db] BAT.100/ m 3 /h 61(-2; -4) BAT.100/ m 3 /h 58 (-1; -4) Regulacja Istnieje możliwość zmiany przepływu kratki poprzez zmianę nastawy elementu regulacyjnego. Montaż Konstrukcja króćca przyłączeniowego i uszczelki gwarantuje pewne i szczelne połączenie na wcisk bez konieczności stosowania innych elementów montażowych. Podczas montażu należy ustawić przepustnicę na pozycji odpowiadającej przepływowi (patrz regulacja). A=70m 3 /h A B=50m 3 /h B C=30m 3 /h C D=30m 3 /h D E=20m 3 /h E F=15m 3 /h F Wymiary Cechy 162 Ø Ø [mm] obudowa wykonana z PS / ABS podłączenie do przewodów o średnicy Ø100 oraz Ø125 mm element samoregulacyjny zabezpiecza przed niekontrolowanym wzrostem wydajności przy wzroście podciśnienia przepustnica zostaje przymknięta i tym samym nie dopuszcza do nadmiernego wzrostu przepływu powietrza możliwość regulacji ilości przepływającego powietrza konstrukcja ogranicza przenikanie dźwięku do pomieszczenia konstrukcja zabezpiecza przed widocznym osadzaniem się zanieczyszczeń możliwość czyszczenia poprzez zdjęcie panelu przedniego demontowany układ regulacji przepływu waga kratki 228 g

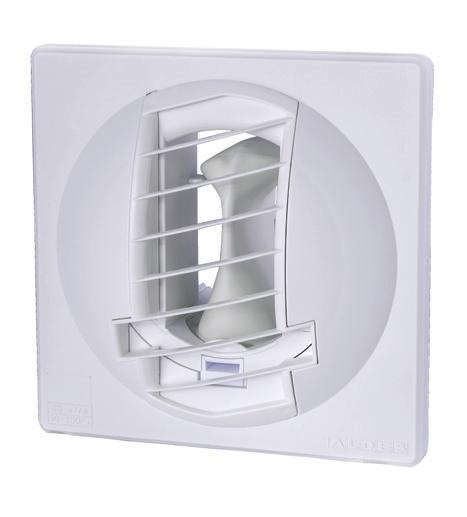

47 E E SYSTEM AERECO AR PRESO 45 BAP PRESO Kratka wyciągowa ciśnieniowa Zakres przepływu od 15 do 90 m 3 /h, ciśnienie od 50 do 160 Pa Kratka wyciągowa z samoczynną regulacją przepływu. Montaż do przewodów okrągłych. Wentylacja mechaniczna wywiewna. Budynki nowe i poddawane renowacji. Charakterystyki przepływowe Modele 150 Typ Ø125 kod Ø100 kod 100 BAP 90 BAP 75 Obudowa biała, kratka w kolorze czarnym BAP BAP Q [m 3 /h] 50 BAP 60 BAP 45 BAP 30 BAP BAP BAP BAP Obudowa biała, kratka w kolorze białym BAP 15 BAP BAP BAP p [Pa] BAP BAP BAP Charakterystyki akustyczne Poziom szumów przy podciśnieniu 45 Pa Częstotliwość [Hz] Poziom całkowity [db(a)] BAP 45* 28,3 25,1 24,1 17,9 18,0 15,3 19,0 26,2 Lw [db] BAP 60 28,3 25,1 24,1 17,9 18,0 15,3 19,0 26,2 * Wartości dla kratek BAP 15 i BAP 30 należy przyjmować analogicznie jak dla BAP 45. Poziom szumów przy podciśnieniu 70 Pa Częstotliwość [Hz] Poziom całkowity [db(a)] BAP 15 30,0 19,8 19,8 15,2 13,5 11,9 * 22,2** BAP 30 32,9 28,2 24,4 20,4 22,0 15,7 * 28,0** BAP 45 33,9 32,0 27,9 23,1 24,5 19,8 * 31,0** Lw [db] BAP 60 33,9 32,0 27,9 23,1 24,5 19,8 * 31,0** BAP 75 35,8 39,0 35,0 35,3 30,2 25,0 * 38,9** BAP 90 34,7 39,8 36,1 36,0 30,8 24,7 * 39,7** * Wartość znajduje się poniżej poziomu szumów tła. ** Wartość dla środkowego pasma oktawy od 125 Hz do 4000 Hz. Wymiary Cechy A Ø125 Ø100 H [mm] obudowa wykonana z PS / ABS podłączenie do przewodów o średnicy Ø100 oraz Ø125 mm element samoregulacyjny zabezpiecza przed niekontrolowanym wzrostem wydajności; przy wzroście ciśnienia element zwiększa swoją objętość i tym samym nie dopuszcza do nadmiernego wzrostu przepływu powietrza waga kratki 150 g A B C B D C A B C E H Ø Ø

48 46 SYSTEM AERECO AR PRESO MRM Regulator przepływu powietrza zakres przepływu od 15 do 85 m 3 /h, ciśnienie od 50 do 250 Pa Samoczynny, nastawny regulator przepływu. Możliwość wyboru żądanej wartości przepływu. Wentylacja mechaniczna wywiewna lub nawiewna. Dowolna pozycja montażu (pion/poziom). Charakterystyki przepływowe Regulator samoczynnie utrzymuje przepływ na ustawionym poziomie. Możliwość zmiany poziomu przepływu przy pomocy pierścienia. Q [m 3 /h] Charakterystyki akustyczne Opracowane zgodnie z normami ISO 5135 oraz ISO Lw: poziom mocy akustycznej, szumy własne Poziom szumów przy podciśnieniu 50 i 100 Pa. Poziom szumów 50 Pa 100 Pa przepływ m 3 /h 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita regulacja p [Pa] Regulacja przepływu Zmianę zakresu regulacji dokonuje się poprzez demontaż szarego ogranicznika przepływu umieszczonego nad elementem regulacyjnym. Regulacji w obszarze danego zakresu dokonuje się poprzez obrót pierścienia umieszczonego w tylnej części regulatora. Pierścień posiada znacznik i oznaczenia literowe określające nastawiony przepływ. m 3 /h m 3 /h L 15 G 60 I 25 F 65 F 30 D 70 B 45 C 75 Zasada działania Membrana reaguje na zmiany ciśnienia dynamicznego pompując lub wypuszczając powietrze z membrany regulacyjnej. Zmiana kształtu membrany zmienia powierzchnię czynną regulatora ograniczając przepływ do ustawionej wartości. Montaż Regulator nie wymaga zasilania, są w niewielkim stopniu wrażliwe na zabrudzenia. Montaż na wcisk w przewodzie wentylacyjnym. A 50 B 80 A 85 Wymiary Cechy øn [mm] uszczelka umożliwia szybki i szczelny montaż w kanale ø125 temperatura pracy od -10 do + 60 C możliwość montażu w poziomie lub pionie kierunek przepływu powietrza zaznaczony na regulatorze możliwość zmiany nastaw podczas pracy instalacji waga regulatora: 150 g øb F A E Średnica nominalna przewodu øn øb E F A

49 SYSTEM AERECO AR PRESO 47 MRM Regulator przepływu powietrza zakres przepływu od 100 do 190 m 3 /h, ciśnienie od 50 do 250 Pa Samoczynny, nastawny regulator przepływu. Możliwość wyboru żądanej wartości przepływu. Wentylacja mechaniczna wywiewna lub nawiewna. Dowolna pozycja montażu (pion/poziom). Regulator samoczynnie utrzymuje przepływ na ustawionym poziomie. Możliwość zmiany poziomu przepływu przy pomocy pierścienia. Charakterystyki przepływowe Charakterystyki akustyczne Opracowane zgodnie z normami ISO 5135 oraz ISO Lw: poziom mocy akustycznej, szumy własne Poziom szumów przy podciśnieniu 50 i 100 Pa. 250 Q [m 3 /h] przepływ m 3 /h 125 Hz 250 Hz 500 Hz Poziom szumów 50 Pa 100 Pa 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita regulacja p [Pa] Regulacja przepływu Zmianę zakresu regulacji dokonuje się poprzez demontaż szarego ogranicznika przepływu umieszczonego nad elementem regulacyjnym. Regulacji w obszarze danego zakresu dokonuje się poprzez obrót pierścienia umieszczonego w tylnej części regulatora. Pierścień posiada znacznik i oznaczenia literowe określające nastawiony przepływ. m 3 /h m 3 /h K 100 G 140 J 110 E Zasada działania Membrana reaguje na zmiany ciśnienia dynamicznego pompując lub wypuszczając powietrze z membrany regulacyjnej. Zmiana kształtu membrany zmienia powierzchnię czynną regulatora ograniczając przepływ do ustawionej wartości. Montaż I 120 H 130 C 160 A 190 Regulator nie wymaga zasilania, są w niewielkim stopniu wrażliwe na zabrudzenia. Montaż na wcisk w przewodzie wentylacyjnym. Wymiary Cechy øn [mm] uszczelka umożliwia szybki i szczelny montaż w kanale ø125 temperatura pracy od -10 do +60 C możliwość montażu w poziomie lub pionie kierunek przepływu powietrza zaznaczony na regulatorze możliwość zmiany nastaw podczas pracy instalacji waga regulatora: 170 g øb F A E Średnica nominalna przewodu øn øb E F A

50 48 SYSTEM AERECO AR PRESO MRM.160 Regulator przepływu powietrza zakres przepływu od 100 do 240 m 3 /h, ciśnienie od 50 do 250 Pa Samoczynny, nastawny regulator przepływu. Możliwość wyboru żądanej wartości przepływu. Wentylacja mechaniczna wywiewna lub nawiewna. Dowolna pozycja montażu (pion/poziom). Charakterystyki przepływowe Regulator samoczynnie utrzymuje przepływ na ustawionym poziomie. Możliwość zmiany poziomu przepływu przy pomocy pierścienia. Q [m 3 /h] 300 Charakterystyki akustyczne Opracowane zgodnie z normami ISO 5135 oraz ISO Lw: poziom mocy akustycznej, szumy własne Poziom szumów przy podciśnieniu 50 i 100 Pa. Poziom szumów przepływ m 3 /h 125 Hz 250 Hz 500 Hz 50 Pa 100 Pa 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita regulacja p [Pa] Regulacja przepływu Zmianę zakresu regulacji dokonuje się poprzez demontaż szarego ogranicznika przepływu umieszczonego nad elementem regulacyjnym. Regulacji w obszarze danego zakresu dokonuje się poprzez obrót pierścienia umieszczonego w tylnej części regulatora. Pierścień posiada znacznik i oznaczenia literowe określające nastawiony przepływ. m 3 /h m 3 /h P 110 H 170 Zasada działania Membrana reaguje na zmiany ciśnienia dynamicznego pompując lub wypuszczając powietrze z membrany regulacyjnej. Zmiana kształtu membrany zmienia powierzchnię czynną regulatora ograniczając przepływ do ustawionej wartości. O 120 M 130 L 140 K 150 J 160 G 180 F 190 E 200 D 210 A 240 Regulator nie wymaga zasilania, są w niewielkim stopniu wrażliwe na zabrudzenia. Montaż na wcisk w przewodzie wentylacyjnym. Montaż Wymiary Cechy øn [mm] uszczelka umożliwia szybki i szczelny montaż w kanale ø160 temperatura pracy od -10 do + 60 C możliwość montażu w poziomie lub pionie kierunek przepływu powietrza zaznaczony na regulatorze możliwość zmiany nastaw podczas pracy instalacji waga regulatora: 370 g øb F A E Średnica nominalna przewodu øn øb E F A

51 SYSTEM AERECO AR PRESO 49 MRM.200 Regulator przepływu powietrza zakres przepływu od 225 do 400 m 3 /h, ciśnienie od 50 do 250 Pa Samoczynny, nastawny regulator przepływu. Możliwość wyboru żądanej wartości przepływu. Wentylacja mechaniczna wywiewna lub nawiewna. Dowolna pozycja montażu (pion/poziom). Charakterystyki przepływowe Regulator samoczynnie utrzymuje przepływ na ustawionym poziomie. Możliwość zmiany poziomu przepływu przy pomocy pierścienia. Q [m 3 /h] 600 Charakterystyki akustyczne Opracowane zgodnie z normami ISO 5135 oraz ISO Lw: poziom mocy akustycznej, szumy własne Poziom szumów przy podciśnieniu 50 i 100 Pa. Poziom szumów przepływ m 3 /h 125 Hz 250 Hz 500 Hz 50 Pa 100 Pa 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita p [Pa] regulacja Regulacja przepływu Zmianę zakresu regulacji dokonuje się poprzez demontaż szarego ogranicznika przepływu umieszczonego nad elementem regulacyjnym. Regulacji w obszarze danego zakresu dokonuje się poprzez obrót pierścienia umieszczonego w tylnej części regulatora. Pierścień posiada znacznik i oznaczenia literowe określające nastawiony przepływ. m 3 /h m 3 /h Zasada działania Membrana reaguje na zmiany ciśnienia dynamicznego pompując lub wypuszczając powietrze z membrany regulacyjnej. Zmiana kształtu membrany zmienia powierzchnię czynną regulatora ograniczając przepływ do ustawionej wartości. U 225 S 250 Q 275 N 300 M 325 J 350 D 400 Regulator nie wymaga zasilania, są w niewielkim stopniu wrażliwe na zabrudzenia. Montaż na wcisk w przewodzie wentylacyjnym. Montaż Wymiary Cechy øn [mm] uszczelka umożliwia szybki i szczelny montaż w kanale ø200 temperatura pracy od -10 do +60 C możliwość montażu w poziomie lub pionie kierunek przepływu powietrza zaznaczony na regulatorze możliwość zmiany nastaw podczas pracy instalacji waga regulatora: 590 g øb F A E Średnica nominalna przewodu øn øb E F A

52 50 SYSTEM AERECO AR PRESO MRM.250 Regulator przepływu powietrza zakres przepływu od 300 do 650 m 3 /h, ciśnienie od 50 do 250 Pa Samoczynny, nastawny regulator przepływu. Możliwość wyboru żądanej wartości przepływu. Wentylacja mechaniczna wywiewna lub nawiewna. Dowolna pozycja montażu (pion/poziom). Charakterystyki przepływowe Regulator samoczynnie utrzymuje przepływ na ustawionym poziomie. Możliwość zmiany poziomu przepływu przy pomocy pierścienia. Q [m 3 /h] 800 Charakterystyki akustyczne Opracowane zgodnie z normami ISO 5135 oraz ISO Lw: poziom mocy akustycznej, szumy własne Poziom szumów przy podciśnieniu 50 i 100 Pa. Poziom szumów Pa 100 Pa przepływ m 3 /h 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita 125 Hz 250 Hz 500 Hz 1000 hz 2000 Hz 4000 Hz 8000 Hz Całkowita p [Pa] regulacja Regulacja przepływu Zmianę zakresu regulacji dokonuje się poprzez demontaż szarego ogranicznika przepływu umieszczonego nad elementem regulacyjnym. Regulacji w obszarze danego zakresu dokonuje się poprzez obrót pierścienia umieszczonego w tylnej części regulatora. Pierścień posiada znacznik i oznaczenia literowe określające nastawiony przepływ. m 3 /h m 3 /h U 300 I 500 Zasada działania Membrana reaguje na zmiany ciśnienia dynamicznego pompując lub wypuszczając powietrze z membrany regulacyjnej. Zmiana kształtu membrany zmienia powierzchnię czynną regulatora ograniczając przepływ do ustawionej wartości. R 355 O 400 L 450 G 550 A 650 Regulator nie wymaga zasilania, są w niewielkim stopniu wrażliwe na zabrudzenia. Montaż na wcisk w przewodzie wentylacyjnym. Montaż Wymiary Cechy øn [mm] uszczelka umożliwia szybki i szczelny montaż w kanale ø250 temperatura pracy od -10 do + 60 C możliwość montażu w poziomie lub pionie kierunek przepływu powietrza zaznaczony na regulatorze możliwość zmiany nastaw podczas pracy instalacji waga regulatora: 1020 g øb F A E Średnica nominalna przewodu øn øb E F A

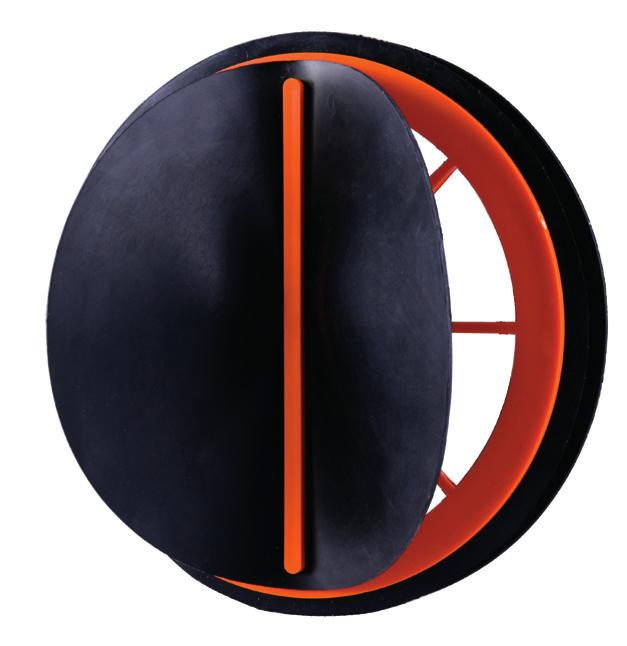

53 SYSTEM AERECO AR PRESO 51 ZIP.125 Klapa zwrotna zakres przepływu od 0 do 350 m 3 /h Średnica ø125 mm. Montaż wewnątrz przewodu. Montaż poprzez wsunięcie do przewodu. Montaż pionowy lub poziomy. Charakterystyki przepływowe Montaż Maksymalna prędkość powietrza w kanale 8 m/s Klapę zwrotną ZIP.125 montuje się poprzez wsunięcie do przewodu wentylacyjnego. p [Pa] V [m/s] Obwodowa uszczelka zapewnia szczelność i stabilność montażu przy nadciśnieniu zwrotnym do 300 Pa. Przy wyższych ciśnieniach klapę należy zabezpieczyć przed przesuwaniem. Przy montażu w poziomym przewodzie wentylacyjnym zaślepka klapy musi być umieszczona w pozycji pionowej. Uszczelka obwodowa musi szczelnie przylegać do przewodu. Klapa musi być ustawiona precyzyjnie w płaszczyźnie prostopadłej do osi przewodu. Montaż w pionowym przewodzie jest możliwy jedynie zaślepką skierowaną ku górze. Podczas montażu zestawu, regulator przepływu MRM + klapa zwrotna ZIP.125, klapę należy montować za regulatorem przepływu. Takie ustawienie nie blokuje ruchu przegród klapy oraz nie zakłóca działania regulatora Q [m 3 /h] uszczelka obwodowa Zasada działania obudowa Klapa umożliwia jednokierunkowy przepływ powietrza. W sytuacji wystąpienia przepływu zwrotnego przegrody klapy zamykają się i przepływ zostaje zablokowany. przegroda zaślepka Wymiary Cechy øn B A montaż pionowy lub poziomy maksymalna prędkość powietrza w przewodzie: 8 m/s maksymalna temperatura pracy: 75 C montaż "na wcisk" odporna na zanieczyszczenia powstające podczas gotowania przystosowana do współpracy z okapem kuchennym øn [mm] A [mm] B [mm] nypel

54 52 SYSTEM AERECO AR PRESO EFR PRESO Nawiewnik ciśnieniowy do montażu w oknie przepływ powietrza od 7 do 28 m 3 /h Precyzyjna ręczna regulacja napływu powietrza. Wentylacja mechaniczna wywiewna. Montaż w oknie. Mieszkanie, obiekty użyteczności publicznej, biura. Opis Samoczynny, ciśnieniowy nawiewnik powietrza zewnętrznego montowany na oknie, stosowany w systemie wentylacji wyciągowej. Nawiewnik EFR wyposażony jest w ręczną przepustnicę precyzyjnego nastawu wielkości strumienia powietrza. Nawiewnik EFR składa się z części montowanych w pomieszczeniu: nawiewnika właściwego zawierającego mechanizm umożliwiający dobór jednego z pięciu strumieni powietrza oraz czerpni montowanej na zewnątrz. Montaż Nawiewniki EFR PRESO montuje się na wykonanym w górnej części okna otworze (wg zaleceń AERECO i producentów okien). Nawiewnik może być stosowany w oknach i drzwiach balkonowych wykonanych z PVC, drewna i aluminium. nawiewnik okap nawiewnik okap Zasada działania Nawiewniki EFR rozmieszczane są w pomieszczeniach czystych mieszkania tak aby napływające powietrze przepływało do kratek wyciągowych ze wszystkich pomieszczeń. Dzięki samoczynnemu działaniu nawiewniki EFR pozwalają na precyzyjne doprowadzenie powietrza do miejsca powstawania zanieczyszczeń (nawiewniki nigdy się nie zamykają całkowicie). Regulacja przepływu Nawiewnik EFR wyposażony jest w ręczną przepustnicę zmieniającą charakterystykę jego pracy. Przepustnica ustawiona bliżej lewej krawędzi nawiewnika mniejszy napływ powietrza, przepustnica ustawiona bliżej prawej krawędzi nawiewnika większy przepływ powietrza. Nawiewnik EFR jest wyposażony w czerpnię z regulatorem napływu maksymalnego - okap AC - który ogranicza wpływ naporu wiatru na działanie nawiewnika. Przepływ [m 3 60 pozycja nr pozycja nr 2 30 pozycja nr 3 20 pozycja nr 4 10 pozycja nr Podciśnienie [Pa] Otwory montażowe nawiewnik okienny kolor przepływ m 3 /h okap zewnętrzny akustyka nawiewnik otwarty D n, e,w [db(a)] akustyka nawiewnik zamknięty D n, e,w [db(a)] EFR.101 biały 7-28 AC EFR.111 okno PVC - nawiewnik EFR z okapem ciśnieniowym AC kasztanowy 280 mm 2 x 140 mm okno drewniane - nawiewnik EFR z okapem ciśnieniowym AC 8-12 mm* 8-12 mm* *Badania nawiewnika na potrzeby uzyskania aprobaty technicznej, przeprowadzone zostały na otworach o podanej szerokości i wysokości 12 mm AC EFR.121 dębowy 7-28 AC EFR.161 antracyt 7-28 AC * Nawiewnik dostępny w kolorach: Biały (RAL 9003), Kasztanowy (RAL 8017), Dębowy (RAL 8001), Antracyt (RAL 7016). Możliwość lakierowania na dowolny kolor z palety RAL ** Szczegółowe wartości przepływów dla różnych zestawów dostępne są w Aprobacie Technicznej. Kod Cechy widok z przodu precyzyjny nastaw przepływu powietrza sposób pracy kompatybilny z systemem AR PRESO zwarta budowa, niewielkie rozmiary montaż w oknach aluminiowych wraz z mufą MTM 41 widok z góry

55 SYSTEM AERECO AR PRESO 53 AMI PRESO Nawiewnik ciśnieniowy do montażu w oknie przepływ powietrza od 5 do m 3 /h Wentylacja mechaniczna wywiewna. Montaż w oknie. Mieszkanie, obiekty użyteczności publicznej, biura. Opis Nawiewnik ciśnieniowy AMI, samoregulujący, przeznaczony do montażu w oknach PVC, drewnianych i aluminiowych. Dostępny w czterech kolorach: biały (RAL 9003), kasztanowy (RAL 8017), dębowy (RAL 8001), antracyt (RAL 7016). Charakteryzuje się współczynnikiem tłumienia hałasu do 38 db(a). Montaż Nawiewniki AMI PRESO montuje się na wykonanym w górnej części okna otworze (wg zaleceń AERECO i producentów okien). Nawiewnik może być stosowany w oknach i drzwiach balkonowych wykonanych z PVC, drewna i aluminium. nawiewnik okap nawiewnik okap Zasada działania Nawiewniki ciśnieniowe wielkość przepływu zależy od różnicy ciśnienia na zewnątrz i wewnątrz pomieszczenia. Wraz ze wzrostem różnicy ciśnienia zwiększa się napływ powietrza. Posiadają ograniczenie blokadę w nawiewniku, która przy określonej wydajności maksymalnej nie pozwoli na zwiększenie przepływu, np. w przypadku silnego podmuchu wiatru. Regulacja przepływu Nawiewnik AMI posiada możliwość przymknięcia przesłony ograniczając przepływ powietrza do minimum. Przesłona ustawiona w pozycji otwartej nawiewnik pracuje w trybie automatycznym. Otwory montażowe okno PVC nawiewnik AMI z okapem standardowym 340 mm 2 x 172 mm okno drewniane nawiewnik AMI z okapem akustyczny 8-12 mm* 8-12 mm* *Badania nawiewnika na potrzeby uzyskania Krajowej Oceny Technicznej, przeprowadzone zostały na otworach o podanej szerokości i wysokości 10, 11 i 12 mm. Przepływ [m AMI 5-26 nawiewnik przepływ okap akustyka naweiwenik akustyka nawei- okienny m 3 /h zewnętrzny otwarty wenik zamknięty D n, e,w [db(a)] D n, e,w [db(a)] AMI AS AMI AB AMI AD Kod Podciśnienie [Pa] * Nawiewnik dostępny w kolorach: Biały (RAL 9003), Kasztanowy (RAL 8017), Dębowy (RAL 8001), Antracyt (RAL 7016). Możliwość lakierowania na dowolny kolor z palety RAL ** Szczegółowe wartości przepływów dla różnych zestawów dostępne są w Krajowej Ocenie Technicznej. Wymiary Cechy sposób pracy kompatybilny z systemem AR PRESO zwarta budowa, niewielkie rozmiary podwyższone tłumienie akustyczne montaż w oknach aluminiowych wraz z mufą MTM 390 Nawiewnik AMI 43

56 NOWOŚĆ 54 SYSTEM AERECO AR PRESO AMD PRESO Nawiewnik ciśnieniowy do montażu na oknie przepływ powietrza 7 do m 3 /h Wentylacja mechaniczna wywiewna. Montaż w oknie. Mieszkanie, obiekty użyteczności publicznej, biura Opis Nawiewnik ciśnieniowy AMD samoregulujący, przeznaczony do montażu w oknach PVC, drewnianych i aluminiowych. Dostępny w czterech kolorach: białym (RAL 9003), kasztanowy (RAL 8018), dębowy (RAL 8001), antracyt (RAL 7016). Charakteryzuje się wysokim współczynnikiem tłumienia hałasu do 41 db(a). Montaż Nawiewniki AMD PRESO montuje się na wykonanym w górnej części okna otworze (wg zaleceń AERECO i producentów okien). Nawiewnik może być stosowany w oknach i drzwiach balkonowych wykonanych z PVC, drewna i aluminium. nawiewnik okap nawiewnik łącznik akustyczny okap Zasada działania Nawiewniki ciśnieniowe wielkość przepływu zależy od różnicy ciśnienia na zewnątrz i wewnątrz pomieszczenia. Wraz ze wzrostem różnicy ciśnienia zwiększa się napływ powietrza. Posiadają ograniczenie-blokadę w nawiewniku, która przy określonej wydajności maksymalnej nie pozwoli na zwiększenie przepływu np. w przypadku silnego podmuchu wiatru. Otwory montażowe okno PVC nawiewnik AMD + okap standardowy 340 mm okno drewniane nawiewnik AMD + łącznik akustyczny + okap akustyczny 8-12 mm* Regulacja przepływu Nawiewnik AMD posiada możliwość przymknięcia przesłony ograniczając przepływ powietrza do minimum. Przesłona ustawiona w pozycji otwartej nawiewnik pracuje w trybie automatycznym. 2 x 172 mm 8-12 mm* *Badania nawiewnika na potrzeby uzyskania Krajowej Oceny Technicznej, przeprowadzone zostały na otworach o podanej szerokości i wysokości 10, 11 i 12 mm. Kod Przepływ [m Podciśnienie [Pa] AMD m 3 /h nawiewnik okienny przepływ m 3 /h okap zewnętrzny akustyka nawiewnik otwarty D n,e,w [db] akustyka nawiewnik zamknięty D n,e,w [db] AMD AS AMD AB AMD AD AMD AS AMD AB AMD AD * Nawiewnik dostępny w kolorach: Biały (RAL 9003), Kasztanowy (RAL 8017), Dębowy (RAL 8001), Antracyt (RAL 7016). Możliwość lakierowania na dowolny kolor z palety RAL ** Szczegółowe wartości przepływów dla różnych zestawów dostępne są w Krajowej Ocenie Technicznej. Wymiary Cechy widok z przodu sposób pracy kompatybilny z systemem AR PRESO zwarta budowa, niewielkie rozmiary podwyższone tłumienie akustyczne montaż w oknach aluminiowych wraz z mufą MTM widok z góry

57 SYSTEM AERECO AR PRESO 55 AMA PRESO Nawiewnik ciśnieniowy do montażu w oknie przepływ powietrza od 4 do m 3 /h Wentylacja mechaniczna wywiewna. Montaż w oknie. Mieszkanie, obiekty użyteczności publicznej, biura. Opis Nawiewnik ciśnieniowy AMA, samoregulujący, przeznaczony do montażu w oknach PVC, drewnianych i aluminiowych. Dostępny w kolorze białym (RAL 9003). Charakteryzuje się wysokim współczynnikiem tłumienia hałasu do 46 db(a). Montaż Nawiewniki AMA PRESO montuje się na wykonanym w górnej części okna otworze (wg zaleceń AERECO i producentów okien). Nawiewnik może być stosowany w oknach i drzwiach balkonowych wykonanych z PVC, drewna i aluminium. nawiewnik okap nawiewnik okap Zasada działania Nawiewniki ciśnieniowe wielkość przepływu zależy od różnicy ciśnienia na zewnątrz i wewnątrz pomieszczenia. Wraz ze wzrostem różnicy ciśnienia zwiększa się napływ powietrza. Posiadają ograniczenie blokadę w nawiewniku, która przy określonej wydajności maksymalnej nie pozwoli na zwiększenie przepływu, np. w przypadku silnego podmuchu wiatru. Regulacja przepływu Nawiewnik AMA posiada możliwość przymknięcia przesłon ograniczając przepływ powietrza do minimum. Przesłony ustawione w pozycji otwartej nawiewnik pracuje w trybie automatycznym. Otwory montażowe okno PVC nawiewnik AMA z okapem standardowym 340 mm 2 x 172 mm okno drewniane nawiewnik AMA z okapem akustycznym 8-12 mm* 8-12 mm* *Badania nawiewnika na potrzeby uzyskania Krajowej Oceny Technicznej, przeprowadzone zostały na otworach o podanej szerokości i wysokości 10, 11 i 12 mm. Kod Przepływ [m AMA 4 20 nawiewnik okienny przepływ m 3 /h okap zewnętrzny akustyka nawiewnik otwarty D n, e,w [db(a)] akustyka nawiewnik zamknięty D n, e,w [db(a)] AMA AS AMA AB AMA AD Podciśnienie [Pa] * Kolory wg palety RAL: Biały (RAL 9003). Możliwość lakierowania na dowolny kolor z palety RAL. ** Szczegółowe wartości przepływów dla różnych zestawów dostępne są w Krajowej Ocenie Technicznej. Wymiary Cechy sposób pracy kompatybilny z systemem AR PRESO wysoki stopień tłumienia akustycznego montaż w oknach aluminiowych wraz z mufą MTM Nawiewnik AMA

58 56 SYSTEM AERECO AR PRESO EFEKTYWNOŚĆ AKUSTYCZNA SYSTEMU AR PRESO AERECO Akustyka Zastosowanie systemu wentylacji AERECO pozwala na uzyskanie wyjątkowo dobrych parametrów poziomu dźwięku hałasu we wszystkich pomieszczeniach przeznaczonych do przebywania ludzi. W budynkach hałas przedostaje się do pomieszczeń wieloma drogami. Z wentylacją związane są główne dwie: Pierwsza, związana jest z hałasem występującym w bezpośrednim otoczeniu budynku. Ten typ hałasu przenika do pomieszczeń przez okna, ściany i inne przegrody. Jest zależny głównie od lokalizacji budynku. Szczególnie narażone na hałas z zewnątrz są budynki umieszczone w pobliżu ruchliwych dróg, fabryk, lotnisk. Parametrem określającym pośrednio jak dużo hałasu przedostaje się z zewnątrz do interesujących nas pomieszczeń jest izolacyjność akustyczną przegród budowlanych. W budownictwie dominujący wpływ na przenikanie hałasu mają okna, ponieważ ich współczynnik izolacyjności jest niższy niż ścian. Montaż nawiewnika w oknie ma wpływ na izolacyjność akustyczna okna. W celu uzyskania optymalnej izolacyjności okna z nawiewnikiem, AERECO udostępnia tabele doborowe umożliwiające określenie wypadkowej izolacyjności akustycznej okna z maksymalnie otwartym nawiewnikiem. Dodatkowo AERECO oferuje grupę nawiewników wyposażonych w elementy tłumiące, których zadaniem jest ograniczenie hałasu przenikającego z zewnątrz. Więcej szczegółów znajduje się w katalogu nawiewników. Drugim źródłem hałasu jest wyposażenie techniczne budynku czyli m.in. wentylacja, a w niej wentylator. Ten typ hałasu przenosi się głównie przewodami wentylacyjnymi i jest odczuwalny szczególnie w łazience oraz kuchni. W systemach AERECO kładziemy duży nacisk na ograniczenie do minimum tego hałasu. Stosując systemy wentylacji zbiorczej AERECO, mamy pewność, że wentylator jest oddalony od pomieszczeń. Sprawia to, że systemy wentylacji zbiorczej są znacznie cichsze niż systemy wentylacji rozproszonej (z wentylatorami w każdym pomieszczeniu pomocniczym). Dobór tłumika dostosowanego do danego typu wentylatora zgodnie z zaleceniami zawartymi w materiałach projektowych AERECO, pozwoli uzyskać optymalną charakterystykę akustyczną. Optymalny dobór tłumików został potwierdzony obliczeniowo oraz doświadczalnie. Tłumiki AERECO zapewniają skuteczne tłumienie w całym sugerowanym obszarze pracy wentylatora. Systemy wentylacji zbiorczej AERECO umożliwiają uzyskanie parametrów poziomu dźwięku hałasu na poziomie nie gorszym niż wynikający z przepisów, zapewniając równocześnie normową wymianę powietrza.

59 SYSTEM AERECO AR PRESO 57 Systemy wentylacji zbiorczej AERECO umożliwiają uzyskanie 25 db(a) w porze nocnej w pokojach z aneksem kuchennym. Tak dobre parametry są możliwe dzięki odsunięciu wentylatorów od obsługiwanych pomieszczeń, zastosowaniu właściwie dobranych tłumików minimalizujących przenikanie hałasu do pionu zbiorczego oraz zastosowaniu kratek BAP/BAT PRESO. Specjalna konstrukcja kratek i związane z nią wysokie parametry akustyczne zapobiegają przenikaniu hałasu pomiędzy mieszkaniami podłączonymi do tego samego pionu wentylacyjnego. W celu uzyskania najwyższych parametrów akustycznych można również stosować tłumiki SAS.1200 pomiędzy kondygnacjami. W przykładzie obliczeniowym został zaprezentowany uproszczony sposób obliczania poziomu hałasu powstającego w pomieszczeniu od systemu wentylacji. Ze względu na wysoki poziom tłumienia instalacji oraz pomijalnie mały wpływ na akustykę systemu AR częstotliwości 63 Hz i 8000 Hz zostały pominięte w celu uproszczenia obliczeń. Analizy i pomiary akustyczne zostały wykonane przy przepływie powietrza zgodnym z obowiązującymi normami. Krytycznym pomieszczeniem pod kątem akustycznym jest pokój z aneksem kuchennym. Ze względu na możliwość nocowania w nim mieszkańców poziom dźwięku hałasu od wentylacji musi spełniać wymagania normowe nie dla kuchni lecz dla pomieszczeń mieszkalnych, czyli 25 db(a) w okresie nocnym. Legenda do tabeli przykładu obliczeniowego: * suma logarytmiczna ** krzywa korekcyjna A jest stosowana aby uwzględnić w pomiarach właściwości słuchu ludzkiego *** suma logarytmiczna wartości dla poszczególnych częstotliwości **** poziomu ciśnienia akustycznego uzyskanego w danym pomieszczeniu od systemu wentylacji wyciągowej Przykład obliczeniowy Częstotliwość oktawowa [Hz] poziom mocy akustycznej wentylatora RAT PB db tłumienie w tłumiku SAS db poziom mocy akustycznej od wentylatora za tłumikiem db szumy przepływu w tłumiku db całkowity poziom mocy akustycznej za tłumikiem db 28,0 35,4 33,3 28,7 24,3 24,6 tłumienie naturalne w przewodzie fi160mm o dł. 2m. db 0,2 0,3 0,3 0,6 0,6 0,6 poziom mocy akustycznej od wentylatora za przewodem db 27,8 35,1 33,0 28,1 23,7 24,0 szumy przepływu w przewodzie db 4,5 2,2-1,3-6,1-12,0-18,8 całkowity poziom mocy akustycznej za przewodem db 27,8 35,1 33,0 28,1 23,7 24,0 tłumienie naturalne w rozgałęzieniu db 6,2 6,2 6,2 6,2 6,2 6,2 poziom mocy akustycznej od wentylatora za rozgałęzieniem db 21,6 28,9 26,8 21,9 17,5 17,8 szumy przepływu w rozgałęzieniu 5,4 2,5-1,5-6,5-11,5-20,5 całkowity poziom mocy akustycznej za rozgałęzieniem db 21,7 28,9 26,8 21,9 17,5 17,8 tłumienie w regulatorze MRM db 6,0 6,0 6,0 6,0 6,0 6,0 poziom mocy akustycznej od wentylatora za regulatorem MRM db 15,7 22,9 20,8 15,9 11,5 11,8 Szumy własne regulatora MRM.125 [db] db 32,0 26,0 21,0 16,0 16,0 4,0 całkowity poziom mocy akustycznej za regulatorem MRM db 32,1 27,7 23,9 19,0 17,3 12,5 korekta według krzywej A db(a) -16,1-8,6-3,2 0,0 1,2 1,0 skorygowany poziom mocy akustycznej Lw(A) db(a) 16,0 19,1 20,7 19,0 18,5 13,5 całkowity poziom mocy akustycznej emitowany do pomieszczenia Lw(A) db(a) 26 rodzaj pomieszczenia pokój kuchnia łazienka korekta związana z chłonnością pomieszczenia PN-B :1987 db(a) -4,0 0,8 3,0 uzyskany poziom dżwięku hałasu Lp(A) db(a) 22,0 27,0 29,0 dopuszczalny w normie poziom dźwięku db(a) 25,0 40,0 40,0 * ** *** ****

60 58 SYSTEM AERECO AR PRESO OBLICZANIE CHARAKTERYSTYKI ENERGETYCZNEJ BUDYNKU Z SYSTEMEM AR PRESO AERECO Określanie strumienia powietrza na potrzeby obliczeń wskaźnika EP dla budynków wyposażonych w instalację wentylacji AR AERECO PRESO. Obliczenia poniżej wykonywane są w celu sprawdzenia zgodności wymagań z rozporządzeniem ministra infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (WT). V ve = V ex + V x,ex V ex średni podstawowy strumień powietrza w strefie ogrzewanej (m 3 /s) V x,ex średni dodatkowy strumień powietrza zewnętrznego infiltrującego przez nieszczelności przy pracy wentylatorów w przypadku wentylacji mechanicznej wywiewnej spowodowany działaniem wiatru i wyporu termicznego w pomieszczeniach (m 3 /s) V ex = 0,00032 A f,s dla wentylacji o działaniu ciągłym V ex = 0,00028 A f,s dla wentylacji mechanicznej z osłabieniem w nocy A f,s powierzchnia strefy ogrzewanej (m 2 )

61 SYSTEM AERECO AR PRESO 59 v x,ex = 1+ f e 4 V e V ( ex 4 V ) 2 V kubatura wentylowana strefy ogrzewanej (m3) e, f współczynniki osłaniania (-) Współczynniki osłaniania e oraz f Klasa osłaniania Opis Współczynnik Więcej niż jedna wyeksponowana fasada Jedna wyeksponowana fasada Budynki na otwartym Brak osłaniania terenie, budynki wysokie w centrach miast 0,10 0,03 Budynki w terenie Średnie osłanianie zadrzewionym lub inne budynki wokół nich, przedmieścia e 0,07 0,02 Budynki o średniej Mocne osłanianie wysokości w centrach miast, budynki w lasach 0,04 0,01 Wszystkie klasy osłaniania Wszystkie typy budynków f

62 60 SYSTEM AERECO AR PRESO Wentylatory kanałowe RAT.PB są wentylatorami w rozumieniu rozporządzenia Komisji Europejskiej nr 327/2011. Ponieważ pobór mocy tych wentylatorów jest mniejszy od 125 W nie podlegają wymaganiom ekoprojektu oraz obowiązkowi dostarczenia informacji. Wentylatory dachowe CAT.PB i VTR.PB są urządzeniami wentylacyjnym w rozumieniu rozporządzenia Komisji Europejskiej nr 1253/2014 i zostały sklasyfikowanej jako SWNM jednokierunkowe. Informacje o poszczególnych urządzeniach, wymagane zgodnie z rozporządzeniem 1253/2014, podano w Deklaracji Parametrów ErP. WYMAGANIA EKOPROJEKTU I ETYKIETOWANIA URZĄDZENIA WENTYLACYJNE W ramach wdrażania dyrektywy dotyczącej wymogów ekoprojektu dla produktów zużywających energię, opublikowanej w 2005 r. (2005/32/ WE), oraz jej wersji zmienionej z 2009 r. (2009/125/WE), w 2014 r. zostało opublikowane rozporządzenie ustanawiające wymagania dla kolejnej grupy wyrobów systemów wentylacji. Na potrzeby rozporządzenia (UE) nr 1253/2014, ustanawiającego wymagania, system wentylacji został zdefiniowany jako urządzenie o napędzie elektrycznym, wyposażone w przynajmniej jeden wirnik, jeden silnik i obudowę, przeznaczone do wymiany, w budynku lub w części budynku, powietrza zużytego na świeże powietrze z zewnątrz. Należy zwrócić uwagę na dość niefortunne tłumaczenie tytułu rozporządzenia. W normie PN-EN 12792, system wentylacyjny został zdefiniowany jako: połączenie instalacji wentylacji i budynku. Jeśli sięgnąć do angielskiej wersji rozporządzenia 1253/2014, znaleźć tam można określenie ventilation unit, które w polskiej wersji przetłumaczono na system wentylacji. Wydaje się, że właściwym, w świetle podanej w rozporządzeniu definicji, byłoby określenie urządzenie wentylacyjne zamiast system wentylacji. Rozporządzenie 1253/2014 podzieliło urządzenia wentylacyjne na przeznaczone do budynków mieszkalnych (SWM) i niemieszkalnych (SWNM). Kryterium przynależności do określonej grupy budynków stanowi maksymalna wartość natężenia przepływu, czyli deklarowana maksymalna wartość objętościowego natężenia przepływu, w odniesieniu do przepływu powietrza przy różnicy ciśnienia statycznego na zewnątrz wynoszącej 100 Pa (dla urządzeń kanałowych), albo jednej z następujących wartości: 10, 20, 50, 100, 150, 200, 250 Pa (dla urządzeń bezkanałowych). Za urządzenie dedykowane dla budynków mieszkalnych traktuje się każde o maksymalnym natężeniu przepływu do 250 m 3 /h. Urządzenia o deklarowanych wartościach przepływu między 250 a 1000 m 3 /h mogą być przyporządkowane do tej grupy o ile producent wyraźnie zadeklaruje obszar stosowania wyłącznie w budynkach mieszkalnych. Wszystkie pozostałe urządzenia, z definicji, traktowane są jako przeznaczone dla budynków niemieszkalnych.

63 SYSTEM AERECO AR PRESO 61 Wymagania dla urządzeń przeznaczonych do stosowania w budynkach mieszkalnych Od dnia obowiązywania rozporządzenia tj. od 1 stycznia 2018 SWM muszą spełniać następujące wymagania techniczne: Jednostkowe zużycie energii (JZE) określone dla klimatu umiarkowanego nie może przekraczać -20 kwh/(m 2 /rok). Poziom mocy akustycznej (L WA ) dla urządzeń bezkanałowych w tym zaprojektowanych do użytku z jedną instalacją wewnątrzkanałową nawiewną albo wywiewną, nie może przekraczać 40 db. Wszystkie urządzenia, z wyjątkiem pełniących funkcje w wentylacji pożarowej, muszą być wyposażone w napęd wielobiegowy albo w układ bezstopniowej regulacji prędkości obrotowej wentylatora. Wszystkie urządzenia nawiewno-wywiewne muszą być wyposażone w obejście odzysku ciepła. Wszystkie urządzenia, w których przewidziano zastosowanie filtra, muszą posiadać mechanizm wizualnego ostrzegania o konieczności jego wymiany. Urządzenia wentylacje dla budynków mieszkalnych objęto dodatkowym wymaganiem w zakresie etykietowania energetycznego, ustanowionym rozporządzeniem (UE) nr 1254/2014. Odpowiednie klasy zależą od wartości JZE obliczonej dla klimatu umiarkowanego i wynoszą: (najwyższa efektywność) JZE < JZE < JZE < JZE < JZE < JZE < JZE < 0 (najniższa efektywność) 0 JZE Wymagania dla urządzeń nawiewnych i wywiewnych przeznaczonych do stosowania w budynkach niemieszkalnych. Od 1 stycznia 2018 r. wszystkie urządzenia wentylacyjne dla budynków niemieszkalnych musza spełniać poniższe wymagania. Wszystkie urządzenia, z wyjątkiem pełniących funkcje w wentylacji pożarowej, muszą być wyposażone w napęd wielobiegowy albo w układ bezstopniowej regulacji prędkości obrotowej wentylatora. W urządzeniach nawiewnych albo wywiewnych minimalna sprawność wentylatora wynosi: a) 6,2 % * ln(p) + 42,0 %, jeżeli P 30 kw, b) 63,1 % jeżeli P > 30 kw. A+ A B C D E F G Jeżeli filtr stanowi część wyposażenia urządzenia, produkt musi być wyposażony w mechanizm wizualnego sygnału lub alarm w systemie sterowania, które włączają się, jeżeli spadek ciśnienia w filtrze przekracza maksymalny dopuszczalny spadek ciśnienia końcowego. Wyłączenia Rozporządzenia (UE) nr 1253/2014 nie stosuje się do następujących urządzeń wentylacyjnych: a) nawiewnych i wywiewnych o poborze mocy mniejszym niż 30 W (wyłączenie nie dotyczy zakresu podawanych informacji); b) nawiewno-wywiewnych o łącznym poborze mocy na użytek wentylatorów mniejszym niż 30 W na strumień powietrza (wyłączenie nie dotyczy zakresu podawanych informacji); c) wentylatorów osiowych lub promieniowych wyposażonych jedynie w obudowę, w rozumieniu rozporządzenia (UE) nr 327/2011; d) przeznaczonych wyłącznie do użytku w przestrzeniach zagrożonych wybuchem, określonych w dyrektywie 94/9/WE; e) przeznaczonych wyłącznie do stosowania w sytuacjach awaryjnych, przez krótki czas, spełniających wymagania podstawowe dotyczące obiektów budowlanych w odniesieniu do bezpieczeństwa pożarowego określone w rozporządzeniu (UE) nr 305/2011; f) przeznaczone wyłącznie do zastosowania w następujących warunkach: gdy temperatura robocza przemieszczanego powietrza przekracza 100 C, gdy temperatura otoczenia podczas pracy silnika napędzającego wentylator, znajdującego się poza strumieniem powietrza, przekracza 65 C, gdy temperatura przemieszczanego powietrza lub temperatura otoczenia podczas pracy silnika znajdującego się poza strumieniem powietrza są niższe niż -40 C, gdy napięcia zasilania przekracza 1000 V w przypadku zasilania prądem przemiennym lub 1500 V w przypadku zasilania prądem stałym, w warunkach narażenia na czynniki toksyczne, łatwopalne lub o silnym działaniu korozyjnym lub w warunkach narażenia na substancje ścierne; g) wyposażonych w wymiennik ciepła i pompę cieplną służące do odzyskiwaniu ciepła lub umożliwiające przenoszenie lub odzyskiwanie ciepła dodatkowo do działania układu odzysku ciepła, z wyjątkiem przenoszenia ciepła w celu ochrony przed zamarzaniem lub odmrażania; h) sklasyfikowanych jako okapy nadkuchenne wchodzące w zakres rozporządzenia (UE) nr 66/2014. Maksymalna wewnętrzna jednostkowa moc wentylatora części pełniących funkcje wentylacyjne w W/(m 3 /s), wynosi 230 dla urządzeń nawiewnych albo wywiewnych przeznaczonych do stosowania z filtrem.

64 62 SYSTEM AERECO AR PRESO PRZEPISY WENTYLACYJNE Wymagania podstawowe Konieczność stosowania wentylacji wynika z wymagań podstawowych stawianych budynkom, zawartych w ustawie Prawo Budowlane. Do tego zagadnienia nawiązują szczególnie wymagania zapewnienia odpowiednich warunków higienicznych, zdrowotnych i ochrony środowiska oraz odpowiedniej charakterystyki energetycznej budynku oraz racjonalizacji użytkowania energii. W zakresie projektowania instalacji wentylacyjnej w budynkach mieszkalnych, najważniejszym dokumentem odniesienia jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późn. zmian.) - dalej oznaczone WT. Rozporządzenie wraz z przywołanymi normami przedmiotowymi określa minimalne wymagania techniczne związane m.in. z zachowaniem odpowiedniego kierunku przepływu powietrza w pomieszczeniach, wymaganych wielkościach strumieniach powietrza, rodzaju zastosowanej instalacji wentylacyjnej w zależności od wysokości budynków, szczegółowych wymagań technicznych i energetycznych dla instalacji i urządzeń. Ponadto rozporządzenie określa maksymalną, dopuszczalną wielkość wskaźnika rocznego zapotrzebowania na nieodnawialną energię pierwotną EP dla budynku. Rodzaj oraz sposób działania instalacji wentylacyjnej ma znaczący wpływ na wartość wskaźnika EP. Istnieje szereg norm i dokumentów pomocnych w projektowaniu instalacji wentylacyjnych, spoza obszaru przepisów wymaganych przez rozporządzenie WT. Najciekawsze z nich to norma PN-EN 15251:2012 oraz raport techniczny PKN-CEN/TR 14788:2012. Norma opisuje sposób określania parametrów wejściowych środowiska wewnętrznego przy ocenie charakterystyki energetycznej budynków. Proponuje projektowanie intensywności wentylacji w zależności od przyjętej kategorii jakości powietrza wewnętrznego. Raport techniczny przedstawia metody projektowania instalacji wentylacyjnych w budynkach mieszkalnych. Omawia wszystkie istotne czynniki jakie należy wziąć pod uwagę projektując system wentylacji. Na kolejnej stronie znajduje się lista najważniejszych norm i przepisów z obszaru wentylacji budynków mieszkalnych.

65 SYSTEM AERECO AR PRESO 63 Normy do obowiązkowego stosowania Zakres powołania norm do obowiązkowego stosowania znajduje się w załączniku nr 1 rozporządzenia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie: PN-B-10425:1989 Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze PN-EN 1507:2007 Wentylacja budynków Przewody wentylacyjne z blachy o przekroju prostokątnym Wymagania dotyczące wytrzymałości i szczelności PN-B :1987 Akustyka budowlana Ochrona przed hałasem pomieszczeń w budynkach Dopuszczalne wartości poziomu dźwięku w pomieszczeniach PN-EN 12237:2005 Wentylacja budynków Sieć przewodów. Wytrzymałość i szczelność przewodów z blachy o przekroju kołowym PN-B-03421:1978 Wentylacja i klimatyzacja Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi PN-B-03430: Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej Wymagania PN-EN 12097:2007 Wentylacja budynków Sieć przewodów Wymagania dotyczące elementów sieci przewodów ułatwiających konserwacje systemów przewodów PN-EN 779:2005 Przeciwpyłowe filtry powietrza do wentylacji ogólnej Wymagania PN-EN Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków Część 3 : Klasyfikacja na podstawie badań odporności ogniowej wyrobów i elementów stosowanych w instalacjach użytkowych w budynkach : ognioodpornych przewodów wentylacyjnych i przeciwpożarowych klap odcinających Pozostałe normy i dokumenty: PKN-CEN/TR 14788:2012 Wentylacja budynków. Projektowanie i wymiarowanie systemów wentylacji mieszkań PN-EN 15251:2012 Parametry wejściowe środowiska wewnętrznego dotyczące projektowania i oceny charakterystyki energetycznej budynków, obejmujące jakość powietrza wewnętrznego, środowisko cieplne, oświetlenie i akustykę Rozporządzenia: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DZ. U. Nr 75, poz. 690, z późn. zmian.) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz. U. Nr 74, poz. 836) PN-B : Akustyka budowlana - Ochrona przed hałasem w budynkach Część 3: Wymagania dotyczące izolacyjności akustycznej przegród w budynkach i elementów budowlanych PN-B-02156:1987 Akustyka budowlana Metody pomiaru dźwięku A w budynkach

66 64 SYSTEM SYSTEMAERECO AR PRESO AR AERECO PRESO WSPARCIE SERWISOWE AERECO SERWIS GWARANCYJNY I POGWARANCYJNY Serwis AERECO dedykowany jest obsłudze urządzeń oraz systemów dostarczanych przez AERECO WENTYLACJA sp. z o.o. Serwis AERECO jest wewnętrzną komórką firmy w dziale Gospodarka Magazynowa i Serwis - zatrudnia wysoko wykwalifikowaną kadrę specjalistów. Serwis AERECO posiada 6 komórek organizacyjnych: Warsztat Centralny z Magazynem Części oraz regiony mobilnych inżynierów serwisu: RSA Centrum, RSA Północ, RSA Zachód, RSA Południe, RSA Wschód. Serwis AERECO jest w stałym kontakcie z serwisami przyfabrycznymi. Serwis prowadzi gwarancyjne i pogwarancyjne naprawy urządzeń w Warsztacie Centralnym lub w miejscu instalacji. Serwis AERECO świadczy również usługi w zakresie uruchomienia instalacji oraz wykonywania pomiarów sprawności instalacji. Odbiorca objęty jest opieką Serwisu od momentu zakupu urządzeń. Serwis AERECO może być obecny przy rozpoczęciu prac instalacyjnych na budowie i wspomagać branżowego inspektora nadzoru przy ustalaniu standardów i sposobów instalacji urządzeń AERECO. Serwis AERECO wspomaga również działania projektowe w zakresie automatyki i instalacji zasilających. Aby zagwarantować bezpieczną i skuteczną eksploatację instalacji wentylacyjnej i zmniejszenie ryzyka awarii, serwis AERECO proponuje również dla zainteresowanych klientów stałe umowy serwisowe. Umowa taka może być również podstawą do wystawienia gwarancji na skuteczność działania wentylacji w budynku. region serwisu AERECO Inżynier serwisu region centrum Tomasz Małkowski malkowski@aereco.com.pl region północ Jacek Klepacki klepacki@aereco.com.pl region zachód Krzysztof Wiśniewski wisniewski@aereco.com.pl region południe Rafał Jawor jawor@aereco.com.pl region wschód Adrian Szymkowiak szymkowiak@aereco.com.pl warsztat centralny z magazynem części ul. Dobra 13, Łomna Las Czosnów tel.: wew. 410 fax:
