1 SYSTEM DR HIGRO AERECO WENTYLACJA ZBIORCZA MECHANICZNA NOWOŚCI 2019 MATERIAŁY PROJEKTOWE, BUDOWNICTWO MIESZKANIOWE

2 znaki AERECO, HIGRO, PRESO, higrosterowanie, higrodynamic są zastrzeżonymi znakami towarowymi AERECO S.A. lub AERECO WENTYLACJA sp. z o.o.

3 SYSTEM DR HIGRO AERECO WENTYLACJA MECHANICZNA HIGROSTEROWANA materiały projektowe, budownictwo mieszkaniowe Sposób doboru systemu str. 4 Elementy systemu str V2A str. 11 V4A str. 12 VAM str. 13 VAR.H str. 14 VAT.H str. 15 Tłumiki SAS str. 16 Kratki BXC HIGRO str Klapa zwrotna ZIP str. 19 Nawiewniki HIGRO str Wymagania ekoprojektu i etykietowania dla urządzeń wentylacyjnych str. 22 Przepisy wentylacyjne str. 24 Wsparcie serwisowe AERECO str. 26 Wsparcie projektowe AERECO str. 27

4 4 SYSTEM DR HIGRO AERECO SPOSÓB DOBORU SYSTEMU WENTYLACJI DR HIGRO AERECO Wentylacja mechaniczna DR HIGRO AERECO Uwzględnienie dwóch sprzecznych potrzeb tj. maksymalizacji oszczędności energii i zachowania jak najlepszej jakości powietrza wewnętrznego możliwe jest wyłącznie przy zastosowaniu systemu wentylacji regulowanej wg zapotrzebowania. Emisja zanieczyszczeń w mieszkaniu uzależniona jest od intensywności użytkowania poszczególnych pomieszczeń, a to zmienia się przez całą dobę. W mieszkaniach czynnikiem który jest łatwo mierzalnym wskaźnikiem potrzeby wentylacji jest para wodna. W systemie DR HIGRO elementy nawiewne i wywiewne dostosowują przepływ powietrza do poziomu wilgotności względnej, dzięki czemu uzsykano zwięszenie efektywności rozdziału powietrza w obrębie domu. Zasada działania: Wywiew powietrza odbywa się poprzez kratki wyciągowe BXC umieszczone w kuchni, łazience, wc i innych pomieszczeniach pomocniczych (np. garderoba). Zmienne otwarcie kratek wyciągowych może być realizowany poprzez: Zmianę poziomu wilgotności w pomieszczeniu Ręczne uruchomienie Czujnik ruchu Dopływ powietrza do pomieszczeń (pokoje, kuchnia) realizowany jest poprzez higrosterowane nawiewniki AERECO zamontowane w oknach lub w ścianach.

5 SYSTEM DR HIGRO AERECO 5 1. Kratki wyciągowe Wybór odpowiedniej kratki wyciągowej będzie zależał od przeznaczenia pomieszczenia. Kratka BXC HIGRO może być stosowana we wszystkich typach pomieszczeń pomocniczych. Kratki te sterowane są poziomem wilgotności względnej w pomieszczeniu. Zapewniają utrzymanie wilgotności i poziomu CO 2 na optymalnym poziomie. Spełniają wszystkie wymagania akustyczne, przepływowe oraz wymagania związane z energooszczędnością systemu wentylacji AERECO. W pomieszczeniach takich jak kuchnia czy toaleta gdzie wskazane jest zwiększanie intensywności wentylacji na żądanie, zaleca się stosowanie kratek HIGRO z dodatkową opcją przepływu maksymalnego uruchamianego czujnikiem ruchu lub przyciskiem. Więcej informacji na stronach 17 i Przewody wentylacyjne Sieć rozprowadzenia powietrza powinna być wykonana z przewodów sztywnych, które zapewniają wysoką szczelność, większą odporność na uszkodzenia mechaniczne i mniejsze opory liniowe w porównaniu do przewodów elastycznych. Ponadto sieć przewodów sztywnych jest łatwiejsza w konserwacji. Średnice przewodów powinny odpowiadać króćcom przyłączeniowym w obudowie urządzeń wentylacyjnych. Zaleca się aby prędkość powietrza w przewodach wentylacyjnych nie była większa niż 3,5 m/s. 3. Urządzenia wentylacyjne Wybór odpowiedniego urządzenia będzie zależał od liczby pomieszczeń z których należy usuwać powietrze.

6 6 SYSTEM DR HIGRO AERECO Wymagane do usunięcia strumienie powietrza wentylacyjnego Strumień Typ pomieszczenia powietrza [m 3 /h] 4. Nawiewniki powietrza zewnętrznego Projektowanie nawiewu powietrza rozpoczynamy od ustalenia wymaganych parametrów akustycznych na wiewników najlepiej w oparciu o operat akustyczny. Strumień powietrza nawiewanego powinien być równy strumieniowi powietrza wywiewanego. kuchnia wyposażona w kuchenkę gazową lub węglową kuchnia z oknem zewnętrznym, wyposażona w kuchnię elektryczną: w mieszkaniu do trzech osób w mieszkaniu dla więcej niż trzech osób kuchnia bez okna zewnętrznego lub wnęka kuchenna, wyposażona w kuchnię elektryczną Nawiewniki powietrza powinny być zamontowane w pokojach i ewentualnie w kuchni. Rozmieszczając nawiewniki, w pierwszej kolejności umieszczamy po jednym w każdym pokoju. Jeżeli uzyskana liczba nawiewników jest niewystarczająca dodatkowe można zamontować w kuchni lub w pokoju o powierzchni większej niż 25 m 2. Nie umieszczamy nawiewników w łazience. Wyciąg/wywiew powietrza powinien być umieszczony w kuchni, łazience, WC, garderobie. Powietrze przepływa z pomieszczeń wyposażonych w nawiewniki do pomieszczeń z kratkami wyciągowymi (tzw. pomieszczenia pomocnicze). Odpowiednie rozmieszczenie nawiewników zapewnia skuteczną wentylację oraz ogranicza przenoszenie zapachów z pomieszczeń pomocniczych do mieszkalnych. łazienka (z WC lub bez) 50 oddzielne WC 30 pomocnicze pomieszczenie bezokienne 15 (garderoba, schowek) pokój mieszkalny znajdujący się na wyższej kondygnacji w wielopoziomowym domu jednorodzinnym lub 30 w wielopoziomowym mieszkaniu domu wielorodzinnego Wymagania dotyczące nawiewu powietrza Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (rozporządzenie WT) w 149. punkt 1. określono, iż strumień powietrza zewnętrznego doprowadzanego do pomieszczeń, nie będących pomieszczeniami pracy, powinien odpowiadać wymaganiom Polskiej Normy dotyczącej wentylacji, przy czym w mieszkaniach strumień ten powinien wynikać z wielkości strumienia powietrza wywiewanego, lecz być nie mniejszy niż 20 m 3 /h na osobę przewidywaną na pobyt stały w projekcie budowlanym. Jeżeli w mieszkaniu znajduje się urządzenie grzewcze z otwartą komorą spalania (przepływowy podgrzewacz wody lub prosty dwufunkcyjny kocioł na potrzeby CO, CWU) i nie został przewidziany dopływ powietrza na potrzeby spalania (np. w postaci zetki ) w pomieszczeniach z tymi urządzeniami, należy zamontować dodatkowy nawiewnik o stałym przepływie (bez regulacji automatycznej), który zapewni dopływ tlenu zużywanego w procesie spalania. Nawiewniki HIGRO w systemie DR HIGRO AERECO W zależności od wymagań akustycznych możemy zasto sować systemowe higrosterowane nawiewniki okienne AERECO EMM Dn,e,w do 38 db(a) oraz EXR do 42 db(a). Znając niezbędne parametry akustyczne nawiewników oraz wymagania dotyczące ilości usuwanego powietrza można obliczyć liczbę wymaganych elementów. W tym celu wykorzystuje się wzór: n = Vn / Vs gdzie: n wymagana liczba nawiewników Vn ilość powietrza wynikająca z warunków higienicznych, [m 3 /h] Vs ilość powietrza jaka może przepłynąć przez nawiewnik przy Δp* = 10 Pa, [m 3 /h] np. dla nawiewników EMM707 wartość Vs wynosi 30 m 3 /h. * Uwaga! Wielkość projektowej różnicy ciśnienia zależy od rodzaju instalacji wywiewnej i współpracujących z nią urządzeń. W poniższych przykładach przyjęto projektową różnicę ciśnienia równą 10 Pa. Wartość Vn określana jest na podstawie rozporządzenia WT i przywołanej tam normy PN-B :1983+Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania, która zawiera zestawienie strumieni powietrza usuwanych

7 SYSTEM DR HIGRO AERECO 7 z pomieszczeń w budynkach. Korzystając z podanego wzoru nie można zapomnieć o ko nieczności dostarczenia powietrza do wszystkich pokoi i kuchni. Może, więc się okazać, że w dużych mieszkaniach będziemy musieli zastoso wać więcej nawiewników niż to wynika z obliczeń. W małych mieszkaniach może okazać się, że w jednym pomieszczeniu będzie trzeba zamontować więcej nawiewników niż jeden. Poniżej podano przykłady obliczenia ilości nawiewni ków dla różnych mieszkań: Dla mieszkań przeznaczonych dla więcej niż trzech osób z kuchnią wyposażoną w kuchenkę elektryczną oraz łazienkę ilość nawiewników wynosi: n = Vn / Vs = (50+50) / 30 = 3,3 Przyjęto, że wystarczająca ilość nawiewników w mieszkaniu to 4 sztuki. Dla mieszkań przeznaczonych dla więcej niż trzech osób z kuchnią wyposażoną w kuchenkę elektryczną, łazienkę, WC oraz garderobę ilość nawiewników wynosi: n = Vn / Vs = ( ) / 30 = 4,8 Przyjęto, że wystarczająca liczba nawiewników w mieszkaniu to 5 sztuk. 5. Przepływ powietrza między pomieszczeniami w domu W celu zapewnienia sprawnego działania instalacji wentylacyjnej zaleca się aby drzwi wejściowe do pokoi posiadały otwory lub szczeliny o sumarycznej powierzchni min. 80 cm 2, a drzwi wejściowe do pomieszczeń pomocniczych, otwory lub szczeliny w dolnej części o powierzchni min. 220 cm 2. Strefowe działanie systemu HIGRO Intensywność użytkowania poszczególnych pomieszczeń ulega zmianom w ciągu całej doby. Zwiększona emisja pary wodnej pojawia się w okresach poranno-wieczornych (kąpiel) oraz w okresach przygotowywania posiłków. System HIGRO dopasowuje intensywności wentylacji do lokalnych i chwilowych potrzeb poprzez pomiar poziomu wilgotności względnej. Ponieważ elementy wentylacyjne umieszczone są we wszystkich pomieszczeniach, system dostosowuje intensywność wentylacji oraz drogę przepływu powietrza w zależności od potrzeb w poszczególnych strefach (grupach pomieszczeń) mieszkania.

8 8 SYSTEM DR HIGRO AERECO Notatki Przykład W systemie wentylacji DR HIGRO w domu jednorodzinnym w ciągu dnia (rysunek A) nawiewniki w salonie (użytkowanym) dostarczają więcej powietrza niż nawiewniki w sypialniach (nie użytkowane). Nocą (rysunek B) instalacja zachowuje się odwrotnie. Jakość powietrza wewnętrznego Wewnątrz budynku głównymi zanieczyszczaniami powietrza są wilgotność, CO 2, VOC. Biorąc pod uwagę, że zwiększenie wilgotności powiązane jest głównie z aktywnością użytkowników, która generuje również zwiększenie poziomów CO 2 możemy uznać, iż wentylacja sterowana poziomem wilgotności względnej dostosowuje się do rzeczywistych potrzeb użytkownika w miejscu i czasie powstawania zanieczyszczeń.

9 SYSTEM DR HIGRO AERECO 9 Rozmieszczenie elementów w mieszkaniu (przykład doboru) nawiewnik HIGRO kratka BXC 273 HIGRO kratka BXC 274 HIGRO z czujnikiem ruchu, kratka BXC 215 HIGRO przepływ maks. uruchamiany przyciskiem przewód usuwający powietrze wywiewane przez okap kuchenny Zasada działania systemu Rysunek A - DZIEŃ Rysunek B - NOC

10 10 SYSTEM DR HIGRO AERECO ELEMENTY SYSTEMU WENTYLACJI DR HIGRO AERECO Wentylator zbiorczy V2A str. 11 Wentylator zbiorczy V4A str. 12 Wentylator zbiorczy VAM str. 13 Wentylator wyciągowy zbiorczy VAR.H str. 14 Wentylator wyciągowy zbiorczy VAT.H str. 15 Tłumiki SAS str. 16 Kratki BXC str Klapa zwrotna ZIP str. 19 Nawiewniki higrosterowane EMM, EXR str

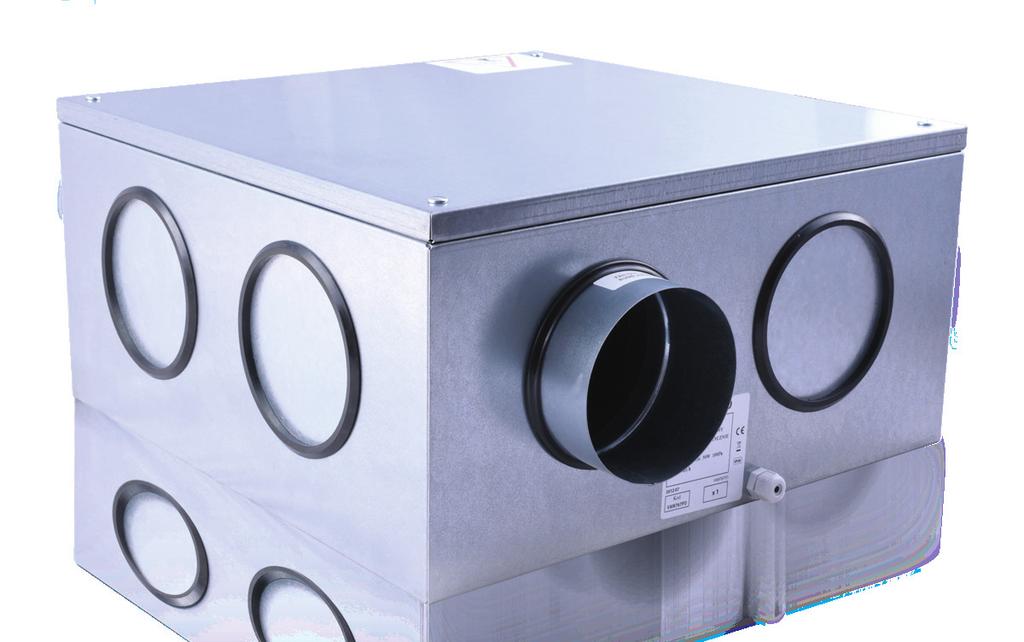

11 SYSTEM DR HIGRO AERECO 11 A A+ B A C B D C E D F E G F G Z G O D N E V2A Wentylator wyciągowy zbiorczy zakres przepływu 0 80 m 3 /h, podciśnienie maks. 80 Pa Wentylacja zbiorcza mechaniczna wywiewna Montaż wewnątrz budynku Budownictwo nowe i poddane renowacji Charakterystyki przepływowe Charakterystyki akustyczne Poziom ciśnienia akustycznego Lp (r = 2 m) przy 20 m 3 /h db(a) 32 p [Pa] P [W] Poziom ciśnienia akustycznego Lp (r = 2 m) przy 80 m3/h db(a) 33 Poziom mocy akustycznej L WA dla przepływu 72 m 3 /h db(a) Q [m 3 /h] 0 charakterystyka pracy charakterystyka mocy poziom ciśnienia akustycznego Lp w odległości 2 m db(a) wentylator podłączać do instalacji akustycznymi przewodami elastycznymi pozioma lub pionowa pozycja montażu montowany do ściany, stropu, w przestrzeni sufitu podwieszanego, zabudowany w szafie każda kratka powinna być przyłączona do oddzielnego przewodu ssawnego możliwość podłączenia do 2 kratek HIGRO Montaż silnik sterowany elektronicznie zasilanie prądem jednofazowym 230 V 50 Hz pobór mocy: 5,5 W przy 40 m 3 /h 13 W przy 80 m 3 /h maksymalny pobór mocy: 13 W I maks. 0,1 A IP30 Charakterystyki elektryczne sugerowany rodzaj przewodu połączeniowego YKY lub OWY 3 x 1,5 złącze 12 V AC do zasilania kratek z opcją przepływu maksymalnego Wymiary Cechy [mm] obudowa wykonana z PS króciec wyrzutowy w zestawie Ø100 mm ilość otworów przyłączeniowych: 4, ilość dołączonych zaślepek: 3 ilość dołączonych króćców przyłączeniowych: 2xØ80 mm króciec wyrzutowy Ø100 mm elektroniczna stabilizacja podciśnienia umożliwiająca współpracę z kratkami higrosterowanymi wirnik z napędem bezpośrednim demontaż wentylatora bez użycia narzędzi waga wentylatora 3,9 kg

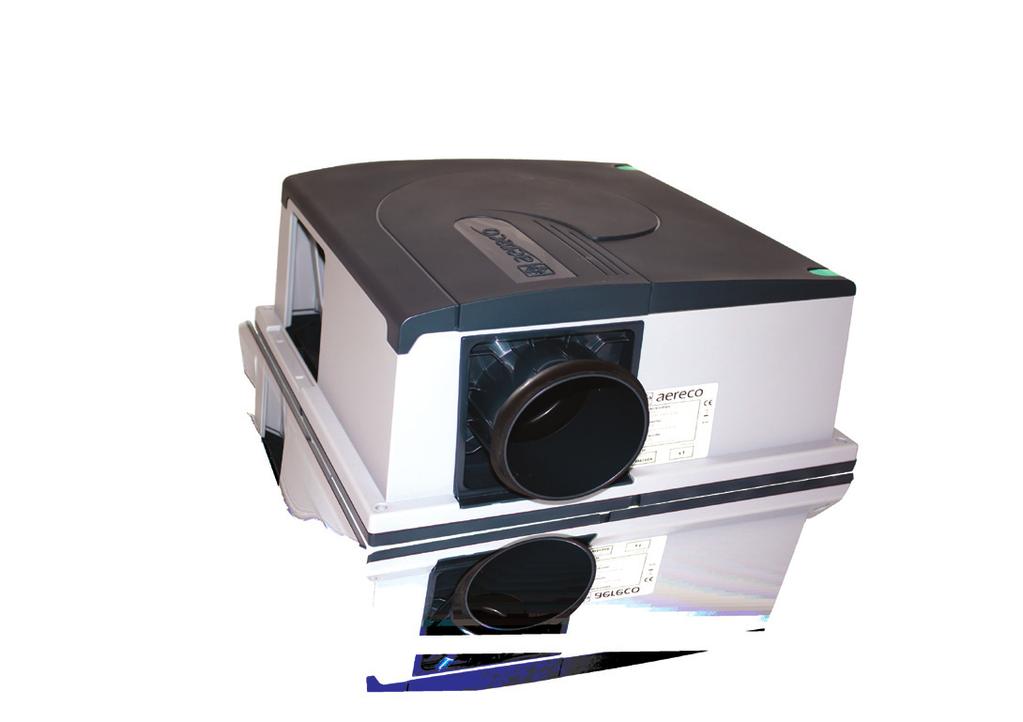

12 12 SYSTEM DR HIGRO AERECO Z G O D N E A+ A B C D E F G V4A Wentylator wyciągowy zbiorczy zakres przepływu m 3 /h, podciśnienie maks. 118 Pa Wentylacja zbiorcza mechaniczna wywiewna Montaż wewnątrz budynku Budownictwo nowe i poddane renowacji Izolowany akustycznie Charakterystyki przepływowe Charakterystyki akustyczne Poziom ciśnienia akustycznego Lp (r = 2 m) przy 40 m 3 /h db(a) Poziom ciśnienia akustycznego Lp (r = 2 m) przy 160 m 3 /h db(a) 35 Poziom mocy akustycznej L WA dla przepływu 130 m 3 /h db(a) 41 p [Pa] P [W] Q [m 3 /h] 0 charakterystyka pracy charakterystyka mocy Poziom ciśnienia akustycznego Lp w odległości 2 m db(a) wentylator podłączać do instalacji akustycznymi przewodami elastycznymi pozioma lub pionowa pozycja montażu montowany do ściany, stropu, w przestrzeni sufitu podwieszanego, zabudowany w szafie każda kratka powinna być przyłączona do oddzielnego przewodu ssawnego możliwość podłączenia do 4 kratek HIGRO Montaż silnik sterowany elektronicznie zasilanie prądem jednofazowym 230 V 50 Hz pobór mocy 12,5 W przy 40 m 3 /h 22 W przy 160 m 3 /h maksymalny pobór mocy: 27 W I maks. 0,5 A IP30 Charakterystyki elektryczne sugerowany rodzaj przewodu połączeniowego YKY lub OWY 3 x 1,5 złącze 12 V AC do zasilania kratek z opcją przepływu maksymalnego Wymiary Cechy [mm] obudowa wykonana z PS króciec wyrzutowy w zestawie Ø125 mm ilość otworów przyłączeniowych: 4, ilość dołączonych zaślepek: 3 ilość dołączonych króćców przyłączeniowych: 0 króćce przyłączeniowe dostępne jako akcesoria: Ø100 mm (AVE056) i Ø125 mm (AVE055) elektroniczna stabilizacja podciśnienia umożliwiająca współpracę z kratkami higrosterowanymi wirnik z napędem bezpośrednim demontaż zespołu napędowego bez użycia narzędzi waga wentylatora 6,7 kg

13 SYSTEM DR HIGRO AERECO 13 Z G O D N E A+ A B C D E F G VAM Wentylator wyciągowy zbiorczy zakres przepływu m 3 /h, podciśnienie maks. 130 Pa Wentylacja zbiorcza mechaniczna wywiewna Montaż wewnątrz budynku Budownictwo nowe i poddane renowacji Izolowany akustycznie Charakterystyki przepływowe Charakterystyki akustyczne Układ elektroniczny umożliwia ustawienie poziomów ciśnienia statycznego: 80 Pa, 100 Pa (ustawienie fabryczne), 120 Pa Przepływ [m 3 /h] Ustawienie 1 80 Pa p [Pa] P [W] Poziom mocy akustycznej L WA [db(a)] 27 29,4 31,8 33,1 33,6 Ustawienie Pa Poziom mocy akustycznej L WA [db(a)] 28 30,4 32,5 34,2 34,9 Ustawienie Pa Poziom mocy akustycznej L WA [db(a)] 30,2 32, ,2 35, Q [m 3 /h] Charakterystyki elektryczne charakterystyka pracy zaleca się stosowanie przewodów wentylacyjnych z izolacją akustyczną pozioma lub pionowa pozycja montażu montowany do ściany, stropu, w przestrzeni sufitu podwieszanego, zabudowany w szafie charakterystyka mocy Poziom ciśnienia akustycznego Lp w odległości 2 m db(a) każda kratka powinna być przyłączona do oddzielnego przewodu ssawnego Montaż silnik sterowany elektronicznie zasilanie prądem jednofazowym 230 V 50 Hz maksymalny pobór mocy: 52 W I maks. 0,5 A wyposażony w przewód elektryczny o długości 1m stopień ochrony IP30 regulacja podciśnienia przy pomocy zworek elektrycznych w skrzynce przy silniku sugerowany rodzaj przewodu połączeniowego YKY lub OWY 3 x 1,5 wymagany rodzaj zabezpieczenia wyłącznik silnikowy I = 0,5 A Przepływ [m 3 /h] Ustawienie 1 80 Pa Pobór mocy [W] 15,7 21,1 30,3 37,9 44,3 Ustawienie Pa Pobór mocy [W] 17,6 23,5 31,8 43,9 46,8 Ustawienie Pa Pobór mocy [W] 22,6 28,0 38,9 42,7 46,1 Wymiary Cechy wejście przewodu zasilającego [mm] obudowa z blachy ocynkowanej wewnętrzna izolacja akustyczna wyjątkowo cicha praca króciec wyrzutowy w zestawie Ø125 mm ilość otworów ssawnych 7xØ125 mm, ilość dołączonych zaślepek: 7 ilość dołączonych króćców przyłączeniowych: 0 króćce przyłączeniowe dostępne jako akcesoria Ø125/100 mm (AEA809); Ø125/125 mm (AEA808) elektroniczna stabilizacja podciśnienia umożliwiająca współpracę z kratkami higrosterowanymi, wirnik z napędem bezpośrednim waga wentylatora 18 kg elementy mocujące dostarczane w zestawie

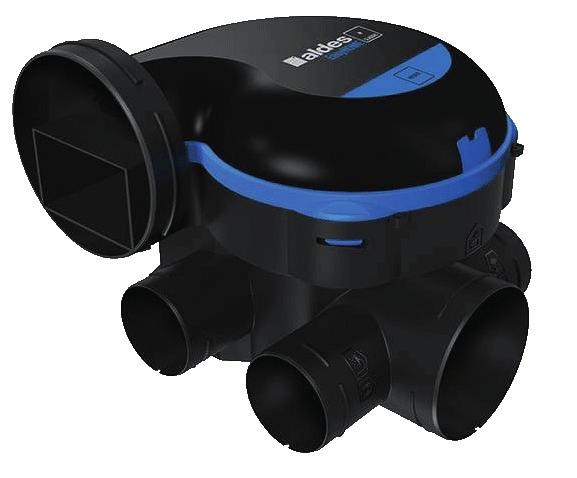

14 NOWOŚĆ 14 SYSTEM DR HIGRO AERECO A B C D E F G Z G O D N E A+ A B C D E F G VAR.H Wentylator wyciągowy zbiorczy zakres przepływu m 3 /h, Wentylacja zbiorcza mechaniczna wywiewna Montaż na poddaszu budynku Budownictwo nowe i poddane renowacji Charakterystyki przepływowe Charakterystyki akustyczne p [Pa] P [W] Poziom mocy akustycznej L WA dla przepływu 50 m 3 /h db(a) 45 Poziom mocy akustycznej L WA dla przepływu 100 m 3 /h db(a) 45 Poziom mocy akustycznej L WA dla przepływu 150 m 3 /h db(a) 46 Poziom mocy akustycznej L WA dla przepływu 200 m 3 /h db(a) Q [m 3 /h] charakterystyka pracy charakterystyka mocy wentylator podłączać do instalacji akustycznymi przewodami elastycznymi stosować zabezpieczenie elektryczne pionowa pozycja montażu montaż wewnątrz budynku na poddaszu (w razie montażu w przestrzeni nie ogrzewanej należy zaizolować urządzenie cieplnie) każda kratka powinna być przyłączona do oddzielnego przewodu ssawnego Montaż zasilanie prądem jednofazowym 230 V 50 Hz maksymalny pobór mocy: 28W I maks. 0,2 A IP X2 Charakterystyki elektryczne sugerowany rodzaj przewodu połączeniowego YKY lub OWY 3 x 1,5 Wymiary Cechy [mm] obudowa z dwuwarstwowego tworzywa sztucznego krócieć wyrzutowy w zestawie ø160 mm ilość króćców przyłączeniowych w zestawie: 4x ø80 mm, 1x ø125 mm możliwość zawieszenia na wibroizolującej lince (w zestawie) elektroniczna stabilizacja podciśnienia, wirnik z napędem bezpośrednim waga wentylatora 3,0 kg

15 NOWOŚĆ SYSTEM DR HIGRO AERECO 15 Z G O D N E A+ A B C D E F G VAT.H Wentylator wyciągowy zbiorczy zakres przepływu m 3 /h Wentylacja zbiorcza mechaniczna wywiewna Montaż na poddaszu budynku Budownictwo nowe i poddane renowacji Charakterystyki przepływowe Charakterystyki akustyczne p [Pa] P [W] Poziom mocy akustycznej L WA dla przepływu 50 m 3 /h db(a) 46 Poziom mocy akustycznej L WA dla przepływu 100 m 3 /h db(a) 46 Poziom mocy akustycznej L WA dla przepływu 150 m 3 /h db(a) 47 Poziom mocy akustycznej L WA dla przepływu 200 m 3 /h db(a) Q [m 3 /h] charakterystyka pracy charakterystyka mocy Montaż Charakterystyki elektryczne wentylator podłączać do instalacji akustycznymi przewodami elastycznymi stosować zabezpieczenie elektryczne montaż wewnątrz budynku na poddaszu (w razie montażu w przestrzeni nie ogrzewanej należy zaizolować urządzenie cieplnie) każda kratka powinna być przyłączona do oddzielnego przewodu ssawnego zasilanie prądem jednofazowym 230 V 50 Hz maksymalny pobór mocy: 28W I maks. 0,2 A IP X2 sugerowany rodzaj przewodu połączeniowego YKY lub OWY 3 x 1,5 Wymiary Cechy [mm] obudowa z dwuwarstwowego tworzywa sztucznego krócieć wyrzutowy w zestawie ø160 mm ilość kroćców przyłączeniowych w zestawie: 4x ø80 mm, 1x ø125 mm możliwość montażu w wielu pozycjach w tym pod kątem oraz na wielu płaszczyznach: ściana sufit, podłoga elektroniczna stabilizacja podciśnienia, wirnik z napędem bezpośrednim waga wentylatora 4,0 kg

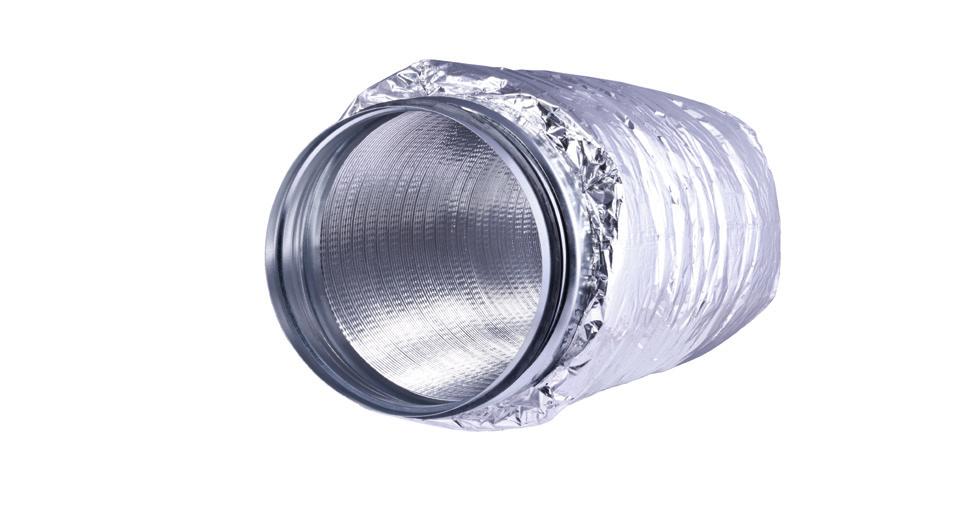

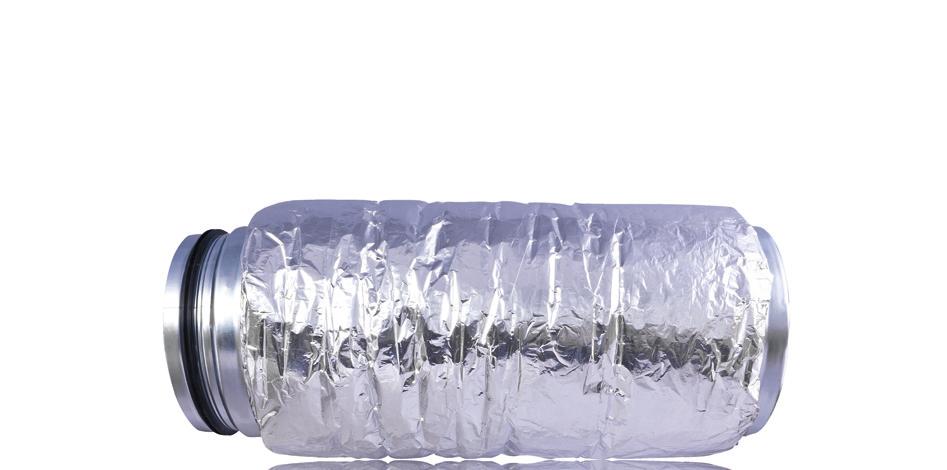

16 16 SYSTEM DR HIGRO AERECO SAS Tłumik akustyczny półelastyczny zalecana prędkość powietrza: poniżej 6 m/s Kompatybilny z systemami wentylacji AERECO. Wentylacja mechaniczna i hybrydowa wyciągowa. Warstwa paroizolacyjna. Opis Zadaniem tłumika jest ograniczenie hałasu przedostającego się od wentylatora do instalacji lub na zewnątrz. Zaawansowana konstrukcja umożliwia tłumienie hałasu w szerokim zakresie częstotliwości. Półelastyczna konstrukcja umożliwia dostosowanie kształtu oraz długości tłumika do wymogów instalacji. Warstwa tłumiąca z wysoko absorbującej wełny mineralnej zapewnia dobre tłumienie akustyczne, szczególnie niskich częstotliwości. Tłumik zakończony jest z jednej strony króćcem przyłączeniowym nyplowym umożliwiającym podłączenie do sieci przewodów. Z drugiej strony wyposażony jest w króciec mufowy umożliwiający wygodne podłączenie wentylatora. Króciec nyplowy wyposażony jest w uszczelkę gumową. Wewnętrzna, specjalnie perforowana rura zapewnia półelastyczność tłumika. Oznacza to, że tłumik zapamiętuje i utrzymuje kształt nadany w wyniku odkształcania. Należy zwrócić uwagę, że wewnętrzna rura nie zmienia przekroju podczas odkształcania. Tłumik SAS wyposażony jest w warstwę paroizolacyjną zapewniającą, że wilgoć z powietrza przepływającego przez tłumik nie będzie ulegać wykraplaniu w wełnie mineralnej nawet podczas montażu w zimnym otoczeniu. Takie rozwiązanie sprawia, że tłumik SAS nie zmienia swoich parametrów tłumiących nawet przy niskich temperaturach otoczenia. Montaż Tłumienie [db] Dobór tłumika Częstotliwość [Hz] SAS SAS SAS SAS SAS SAS SAS SAS SAS SAS L w dla prędkość powietrza 6 m/s wynosi 19 db, w całym paśmie częstotliwości. Prędkość powietrza [m/s] Przed rozpoczęciem montażu, tłumik SAS należy rozciągnąć do długości nominalnej. Półelastyczna rura wewnętrzna umożliwia rozciąganie i kształtowanie tłumika bez powstawania zagnieceń i deformacji. Króciec mufowy tłumika ułatwia i przyśpiesza połączenie z wentylatorem. Króciec nyplowy umożliwia szczelne i szybkie połączenie z pionem wentylacyjnym. Kod produktu Spadek ciśnienia [db] SAS ,2 0,6 2,5 4,9 11,2 SAS ,3 1,1 4,2 8,4 19,2 SAS ,1 0,5 2,2 4,2 9,8 SAS ,2 0,9 3,8 7,2 16,8 SAS ,1 0,4 1,8 3,5 7,0 SAS ,2 0,7 3,0 3,0 12,0 SAS ,0 0,4 1,3 2,8 5,6 SAS ,1 0,6 2,2 4,8 9,6 SAS. X. Y długość: 700, 1200 [mm] średnica nominalna: 100, 125, 160, 200, 250 [mm] model tłumika SAS ,1 0,3 1,1 2,5 3,9 SAS ,1 0,5 1,8 4,2 6,6 Wymiary Cechy L L [mm] øn [mm] øm [mm] O [mm] SAS SAS SAS SAS SAS øn øm O SAS SAS SAS SAS SAS

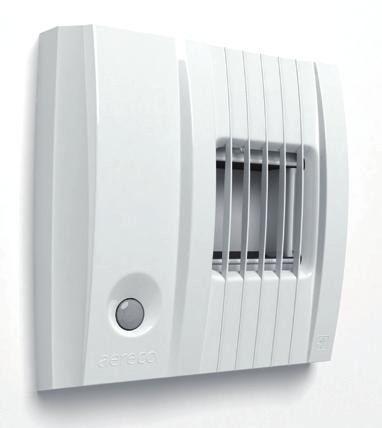

17 SYSTEM DR HIGRO AERECO 17 BXC HIGRO Kratka wyciągowa higrosterowana Zmiana przepływu w zależności od poziomu wilgotności w pomieszczeniu Montaż do przewodów o średnicy Ø100 i Ø125 Wentylacja mechaniczna Charakterystyki przepływowe Kratka posiada dwie przepustnice: automatyczną (stopień otwarcia zależny od poziomu wilgotności względnej; dostępne modele w których otwarcie maksymalne uruchamiane jest dodatkowo wyłącznikiem impulsowym albo przez czujnik ruchu) i stałą (nastawa ręczna 6 położeń, umożliwia dostosowanie przepływów do wymagań projektu). Poniższe charakterystyki przedstawiają pole pracy uwzględniające zmienne położenie przepustnicy stałej. Charakterystyki akustyczne Poziom szumów Częstotliwość [Hz] Wartość całkowita Lw [db(a)] 18,4 13,1 12,3 9,6 11,0 11,4 22 Q [m 3 /h] Q [m 3 /h] Kod (średnica przyłączeniowa Ø 100) BXC211 BXC212 BXC214 Kod (średnica przyłączeniowa Ø 125) BXC273 BXC215 BXC275 HIGRO Przepływ maksymalny uruchamiany wyłącznikiem impulsowym % RH % RH Przepływ maksymalny uruchamiany czujnikiem ruchu Opóźnienie otwarcia 1 min Wymaga zasilania (2x1,5 AAA lub transformator) BXC Ø100 p = 50 Pa zakres pracy BXC Ø125 p = 50 Pa zakres pracy Izolacyjność akustyczna wtrącenia, db: Częstotliwość [Hz] Przepływ maksymalny db Przepływ minimalny db Elementarna znormalizowana różnica poziomów pary kratek BXC z króćcem 125 mm połączonych przewodem wentylacyjnym, dla przepływu: Od 0 do 80 m 3 /h D n.e.w (C; C tr ) = 57 (-2; -4) db Od 81 do 130 m 3 /h D n,e,w (C; C tr ) = 55 (-1; -3) db Cechy modele z opcją maksymalnego przepływu posiadają silniki, wymagają zasilania elektrycznego 3V DC bateryjnego 2 x 1,5 V AAA (zasilacz CAL261 podłączany do sieci 12 V AC, CAL1228 do sieci 230 V AC)) sygnał dźwiękowy oznaczający niski poziom naładowania baterii < 2,2 V trwała obudowa wykonana z PS/ABS, kolor biały podłączenie do kanału ø125 lub ø100 mm waga: regulowany przepływ minimalny i maksymalny podczas montażu istnieje możliwość zmiany położenia przepustnicy stałej, istnieje 6 różnych ustawień przepływu. Model BXC211 BXC212/BXC214 BXC275 BXC215 BXC275 Waga [g] Wymiary Wymiary wersja dla przewodów Ø100 wersja dla przewodów Ø [mm]

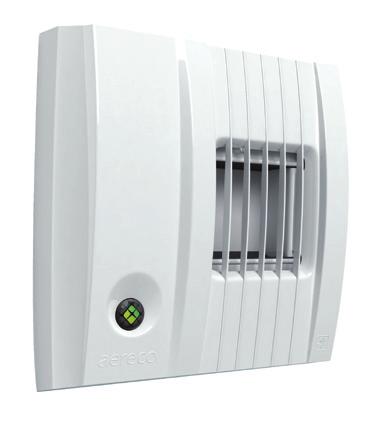

18 18 SYSTEM DR HIGRO AERECO BXC CO2 Kratka wyciągowa z czujnikiem CO 2 zakres przepływu 9-85 m 3 /h, podciśnienie Pa Otwarcie kratki po przekroczeniu progowego stężenia CO 2. Montaż do przewodów okrągłych lub prostokątnych. Wentylacja mechaniczna wywiewna. Mieszkania, budynki użyteczności publicznej, biura. Charakterystyki przepływowe Kratka pracuje w dwóch zakresach. Jeżeli stężenie CO 2 nie przekroczy ustawionego progu, przepływ zależy od ustawienia przepustnicy stałej. Po przekroczeniu stężenia powyżej ustawionego progu następuje pełne otwarcie przepustnicy przepływu maksymalnego. Wydajność kratki zgodna jest z poniższymi tablicami: Charakterystyki akustyczne Poziom szumów: Wartość Częstotliwość [Hz] całkowita Lw [db(a)] 18,4 13,1 12,3 9,6 11,0 11,4 22 Dane dla przewodu Ø 100 mm Pozycja przepustnicy stałej Przepływ minimalny (m 3 /h) przy 100 Pa Przepływ maksymalny (m 3 /h) przy 100 Pa Dane dla przewodu Ø 125 mm Izolacyjność akustyczna wtrącenia, db: Częstotliwość [Hz] Przepływ maksymalny db Przepływ minimalny db Elementarna znormalizowana różnica poziomów pary kratek BXC z króćcem 125 mm połączonych przewodem wentylacyjnym, dla przepływu: Od 0 do 80 m 3 /h D n.e.w (C; C tr ) = 57 (-2; -4) db Od 81 do 130 m 3 /h D n,e,w (C; C tr ) = 55 (-1; -3) db Pozycja przepustnicy stałej Przepływ minimalny (m 3 /h) przy 100 Pa Przepływ maksymalny (m 3 /h) przy 100 Pa Cechy Poziom Stężenie graniczne CO 2 w ppm 0 pozycja testowa test silnika zasilanie 12 V AC możliwość sterowania 5 kratkami BXC typu slave trwała obudowa wykonana z PS / ABS podłączenia na przewód Ø100, Ø125 oraz przewody prostokątne regulowany przepływ minimalny i maksymalny, uruchamiany czujnikiem CO 2 wbudowany moduł inspekcyjny umożliwiający pomiar ciśnienia w kanale, łatwą regulację instalacji oraz określenie wydajności bez demontażu kratki waga kratki 300 g Wymiary wersja dla przewodów prostokątnych wersja dla przewodów Ø100 wersja dla przewodów Ø [mm]

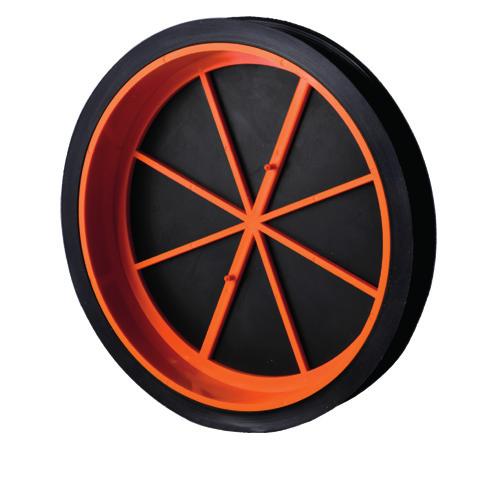

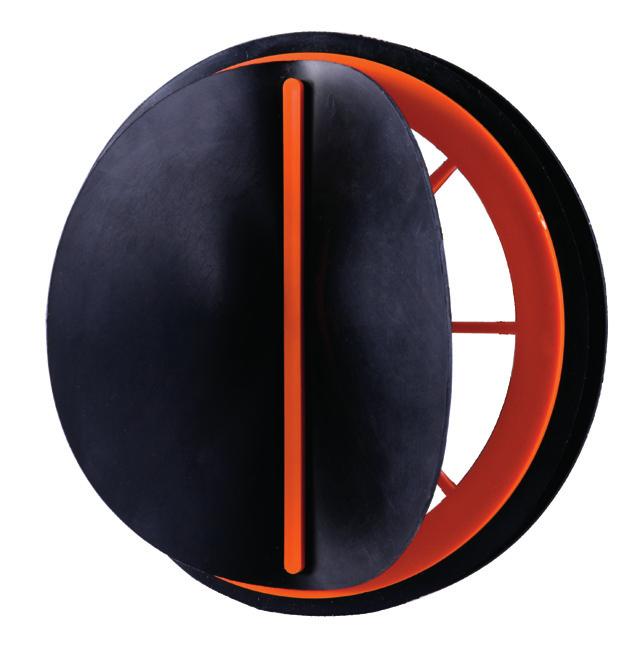

19 SYSTEM DR HIGRO AERECO 19 ZIP.125 Klapa zwrotna zakres przepływu od 0 do 350 m 3 /h Średnica ø125 mm. Montaż wewnątrz przewodu. Montaż poprzez wsunięcie do przewodu. Montaż pionowy lub poziomy. Charakterystyki przepływowe Montaż Maksymalna prędkość powietrza w kanale 8 m/s Klapę zwrotną ZIP.125 montuje się poprzez wsunięcie do przewodu wentylacyjnego. p [Pa] V [m/s] Obwodowa uszczelka zapewnia szczelność i stabilność montażu przy nadciśnieniu zwrotnym do 300 Pa. Przy wyższych ciśnieniach klapę należy zabezpieczyć przed przesuwaniem. Przy montażu w poziomym przewodzie wentylacyjnym zaślepka klapy musi być umieszczona w pozycji pionowej. Uszczelka obwodowa musi szczelnie przylegać do przewodu. Klapa musi być ustawiona precyzyjnie w płaszczyźnie prostopadłej do osi przewodu. Montaż w pionowym przewodzie jest możliwy jedynie zaślepką skierowaną ku górze. Podczas montażu zestawu, regulator przepływu MRM + klapa zwrotna ZIP.125, klapę należy montować za regulatorem przepływu. Takie ustawienie nie blokuje ruchu przegród klapy oraz nie zakłóca działania regulatora Q [m 3 /h] uszczelka obwodowa Zasada działania obudowa Klapa umożliwia jednokierunkowy przepływ powietrza. W sytuacji wystąpienia przepływu zwrotnego przegrody klapy zamykają się i przepływ zostaje zablokowany. przegroda zaślepka Wymiary Cechy øn B A montaż pionowy lub poziomy maksymalna prędkość powietrza w przewodzie: 8 m/s maksymalna temperatura pracy: 75 C montaż "na wcisk" odporna na zanieczyszczenia powstające podczas gotowania przystosowana do współpracy z okapem kuchennym øn [mm] A [mm] B [mm] nypel

20 20 SYSTEM DR HIGRO AERECO EXR HIGRO Nawiewnik higrosterowany do montażu na oknie przepływ powietrza od 7 do m 3 /h Zmienny przepływ w zależności od poziomu wilgotności w pomieszczeniu Wentylacja mechaniczna wywiewna Montaż na oknie Budynki mieszkalne, użyteczności publicznej i zamieszkania zbiorowego Opis Samoczynny, higrosterowany nawiewnik powietrza zewnętrznego montowany na oknie, z wytłumieniem akustycznym, stosowany w systemie wentylacji wyciągowej. Nawiewnik EXR reguluje wielkość napływającego strumienia powietrza automatycznie w zależności od poziomu wilgotności względnej powietrza wewnątrz pomieszczenia. Zestaw EXR składa się z części montowanych w pomieszczeniu: nawiewnika właściwego zapewniającego sterowanie i podkładki montażowej lub łącznika akustycznego oraz czerpni montowanej na zewnątrz (okap w różnych wersjach tłumienia i właściwości pracy). Montaż Nawiewniki EXR HIGRO montuje się na wykonanym w górnej części okna otworze (wg zaleceń AERECO i producentów okien). Nawiewnik może być stosowany w oknach i drzwiach balkonowych wykonanych z PVC, drewna i aluminium. nawiewnik podkładka okap nawiewnik łącznik akustyczny okap Zasada działania Nawiewniki EXR rozmieszczane są w pomieszczeniach czystych mieszkania tak aby napływające powietrze przepływało do kratek wyciągowych ze wszystkich pomieszczeń. Dzięki samoczynnemu dostosowaniu wielkości przepływu do poziomu wilgotności w powietrzu wewnętrznym, nawiewniki EXR pozwalają na precyzyjne zwiększanie wentylacji w miejscu powstawania zanieczyszczeń i zmniejszania tam gdzie wentylacja może być na poziomie wymagań higienicznych (nawiewniki nigdy się nie zamykają całkowicie). Regulacja przepływu Nawiewnik EXR wyposażony jest w pokrętło zmieniające charakterystykę jego pracy. Pokrętło ustawione na wprost użytkownika - nawiewnik w trybie HIGRO, automatycznie reaguje na zmiany wilgotności w zakresie 35% do 70% samoczynnie zmieniając wielkość strumienia napływającego powietrza; pokrętło ustawione na lewo - nawiewnik pracuje w trybie nawiewu minimalnego zgodnego z wymaganiami higienicznymi; pokrętło ustawione na prawo - nawiewnik pracuje w trybie napływu maksymalnego. Nawiewnik w wersji EXR.HP wyposażony jest w czerpnię z regulatorem napływu maksymalnego - okap AC - który ogranicza wpływ naporu wiatru na działanie nawiewnika. przepływ [m 3 60 EXR Otwory montażowe nawiewnik okienny okno PVC - nawiewnik EXR + podkładka montażowa + okap standardowy automatyczne sterowanie 320 mm 2 x 160 mm przepływ m 3 /h okap zewnętrzny okno drewniane - nawiewnik EXR + łącznik akustyczny + okap akustyczny akustyka nawiewnik otwarty D n, e,w [db(a)] 8-12 mm* 8-12 mm* *Badania nawiewnika na potrzeby uzyskania Krajowej Oceny Technicznej, przeprowadzone zostały na otworach o podanej szerokości i wysokości 10, 11 i 12 mm. akustyka nawiewnik zamknięty D n, e,w [db(a)] EXR.304 HIGRO 7-30 AS EXR.305 HIGRO 7-30 AS EXR.306 HIGRO 7-28 AB EXR.307 HIGRO 7-28 AB EXR.308 HIGRO 7-28 AD EXR.309 HIGRO 7-28 AD EXR.408 HIGRO 7-30 AQ EXR.409 HIGRO 7-30 AQ EXR.302.HP HIGRO +PRESO 7-28 AC EXR.303.HP HIGRO +PRESO 7-28 AC Kod wilgotność względna [%] Wymiary * Wszystkie nawiewniki dostępne w kolorach: Biały (RAL 9003), Kasztanowy (RAL 8017), Dębowy (RAL 8001), Szary (RAL 7045), Antracyt (RAL 7016). Możliwość lakierowania na dowolny kolor z palety RAL. ** Szczegółowe wartości przepływów dla rożnych zestawów dostępne są w Krajowej Ocenie Technicznej. Cechy nawiewnik EXR widok z przodu automatyczna regulacja przepływu powietrza jednolita obudowa typu monocoque umożliwiająca lakierowanie wysoki stopnień tłumienia akustycznego trzy tryby pracy montaż w oknach aluminiowych wraz z mufą MTX łącznik akustyczny do nawiewnika EXR

21 SYSTEM DR HIGRO AERECO 21 EMM HIGRO Nawiewnik higrosterowany do montażu na oknie przepływ powietrza od 6 do m 3 /h Zmienny przepływ w zależności od poziomu wilgotności w pomieszczeniu Wentylacja mechaniczna wywiewna Montaż na oknie Budynki mieszkalne, użyteczności publicznej i zamieszkania zbiorowego Opis Samoczynny, higrosterowany nawiewnik powietrza zewnętrznego montowany na oknie, stosowany w systemie wentylacji wyciągowej. Nawiewnik EMM reguluje wielkość napływającego strumienia powietrza automatycznie w zależności od poziomu wilgotności względnej powietrza wewnątrz pomieszczenia. Zestaw EMM składa się z części montowanych w pomieszczeniu: nawiewnika właściwego zapewniającego sterowanie, podkładki montażowej oraz czerpni montowanej na zewnątrz (okap w różnych wersjach tłumienia i właściwości pracy). Montaż Nawiewniki EMM HIGRO montuje się na wykonanym w górnej części okna otworze (wg zaleceń AERECO i producentów okien). Nawiewnik może być stosowany w oknach i drzwiach balkonowych wykonanych z PVC, drewna i aluminium. nawiewnik podkładka okap nawiewnik podkładka okap Zasada działania Nawiewniki EMM rozmieszczane są w pomieszczeniach czystych mieszkania tak aby napływające powietrze przepływało do kratek wyciągowych ze wszystkich pomieszczeń. Dzięki samoczynnemu dostosowaniu wielkości przepływu do poziomu wilgotności w powietrzu wewnętrznym, nawiewniki EMM pozwalają na precyzyjne zwiększanie wentylacji w miejscu powstawania zanieczyszczeń i zmniejszania tam gdzie wentylacja może być na poziomie wymagań higienicznych (nawiewniki nigdy się nie zamykają całkowicie). Regulacja przepływu Nawiewnik EMM wyposażony jest w dźwignię zmieniającą charakterystykę jego pracy. Dźwignia położona - nawiewnik w trybie HIGRO, automatycznie reaguje na zmiany wilgotności w zakresie 35% do 65% samoczynnie zmieniając wielkość strumienia napływającego powietrza; dźwignia podniesiona - nawiewnik pracuje w trybie nawiewu minimalnego zgodnego z wymaganiami higienicznymi. Nawiewnik w wersji EMM.HP wyposażony jest w czerpnię z regulatorem napływu maksymalnego - okap AC - który ogranicza wpływ naporu wiatru na działanie nawiewnika. przepływ [m 3 60 EMM Otwory montażowe nawiewnik okienny okno PVC nawiewnik EMM + podkładka montażowa + okap akustycznym automatyczne sterowanie 280 mm 2 x 140 mm przepływ m 3 /h okap zewnętrzny okno drewniane nawiewnik EMM + podkładka montażowa + okap standardowym akustyka nawiewnik otwarty D n, e,w [db(a)] 8-12 mm* 8-12 mm* *Badania nawiewnika na potrzeby uzyskania Krajowej Oceny Technicznej, przeprowadzone zostały na otworach o podanej szerokości i wysokości 10, 11 i 12 mm. akustyka nawiewnik zamknięty D n, e,w [db(a)] EMM.709 HIGRO 7-33 AS EMM.707 HIGRO 6-30 AB EMM.706 HIGRO 6-30 AD EMM.703.HP HIGRO +PRESO 6-27 AC Wszystkie nawiewniki dostępne w kolorach: Biały (RAL 9003), Kasztanowy (RAL 8017), Dębowy (RAL 8001), Szary (RAL 7045), Antracyt (RAL 7016). Możliwość lakierowania okapu na dowolny kolor z palety RAL. ** Szczegółowe wartości przepływów dla rożnych zestawów dostępne są w Krajowej Ocenie Technicznej. Kod wilgotność względna [%] Wymiary Cechy nawiewnik EMM przepływ powietrza skierowany ukośnie automatyczna regulacja przepływu powietrza zwarta budowa, niewielkie rozmiary dwa tryby pracy montaż w oknach aluminiowych wraz z mufą MTM

22 22 SYSTEM DR HIGRO AERECO WYMAGANIA EKOPROJEKTU I ETYKIETOWANIA URZĄDZENIA WENTYLACYJNE W ramach wdrażania dyrektywy dotyczącej wymogów ekoprojektu dla produktów zużywających energię, opublikowanej w 2005 r. (2005/32/ WE), oraz jej wersji zmienionej z 2009 r. (2009/125/WE), w 2014 r. zostało opublikowane rozporządzenie ustanawiające wymagania dla kolejnej grupy wyrobów systemów wentylacji. Na potrzeby rozporządzenia (UE) nr 1253/2014, ustanawiającego wymagania, system wentylacji został zdefiniowany jako urządzenie o napędzie elektrycznym, wyposażone w przynajmniej jeden wirnik, jeden silnik i obudowę, przeznaczone do wymiany, w budynku lub w części budynku, powietrza zużytego na świeże powietrze z zewnątrz. Należy zwrócić uwagę na dość niefortunne tłumaczenie tytułu rozporządzenia. W normie PN-EN 12792, system wentylacyjny został zdefiniowany jako: połączenie instalacji wentylacji i budynku. Jeśli sięgnąć do angielskiej wersji rozporządzenia 1253/2014, znaleźć tam można określenie ventilation unit, które w polskiej wersji przetłumaczono na system wentylacji. Wydaje się, że właściwym, w świetle podanej w rozporządzeniu definicji, byłoby określenie urządzenie wentylacyjne zamiast system wentylacji. Rozporządzenie 1253/2014 podzieliło urządzenia wentylacyjne na przeznaczone do budynków mieszkalnych (SWM) i niemieszkalnych (SWNM). Kryterium przynależności do określonej grupy budynków stanowi maksymalna wartość natężenia przepływu, czyli deklarowana maksymalna wartość objętościowego natężenia przepływu, w odniesieniu do przepływu powietrza przy różnicy ciśnienia statycznego na zewnątrz wynoszącej 100 Pa (dla urządzeń kanałowych), albo jednej z następujących wartości: 10, 20, 50, 100, 150, 200, 250 Pa (dla urządzeń bezkanałowych). Za urządzenie dedykowane dla budynków mieszkalnych traktuje się każde o maksymalnym natężeniu przepływu do 250 m 3 /h. Urządzenia o deklarowanych wartościach przepływu między 250 a 1000 m 3 /h mogą być przyporządkowane do tej grupy o ile producent wyraźnie zadeklaruje obszar stosowania wyłącznie w budynkach mieszkalnych. Wszystkie pozostałe urządzenia, z definicji, traktowane są jako przeznaczone dla budynków niemieszkalnych.

23 SYSTEM DR HIGRO AERECO 23 Wymagania dla urządzeń przeznaczonych do stosowania w budynkach mieszkalnych Od dnia obowiązywania rozporządzenia tj. od 1 stycznia 2018 SWM muszą spełniać następujące wymagania techniczne: Jednostkowe zużycie energii (JZE) określone dla klimatu umiarkowanego nie może przekraczać -20 kwh/(m 2 /rok). Poziom mocy akustycznej (L WA ) dla urządzeń bezkanałowych w tym zaprojektowanych do użytku z jedną instalacją wewnątrzkanałową nawiewną albo wywiewną, nie może przekraczać 40 db. Wszystkie urządzenia, z wyjątkiem pełniących funkcje w wentylacji pożarowej, muszą być wyposażone w napęd wielobiegowy albo w układ bezstopniowej regulacji prędkości obrotowej wentylatora. Wszystkie urządzenia nawiewno-wywiewne muszą być wyposażone w obejście odzysku ciepła. Wszystkie urządzenia, w których przewidziano zastosowanie filtra, muszą posiadać mechanizm wizualnego ostrzegania o konieczności jego wymiany. Urządzenia wentylacje dla budynków mieszkalnych objęto dodatkowym wymaganiem w zakresie etykietowania energetycznego, ustanowionym rozporządzeniem (UE) nr 1254/2014. Odpowiednie klasy zależą od wartości JZE obliczonej dla klimatu umiarkowanego i wynoszą: (najwyższa efektywność) JZE < JZE < JZE < JZE < JZE < JZE < JZE < 0 (najniższa efektywność) 0 JZE Wymagania dla urządzeń nawiewnych i wywiewnych przeznaczonych do stosowania w budynkach niemieszkalnych. Od 1 stycznia 2018 r. wszystkie urządzenia wentylacyjne dla budynków niemieszkalnych musza spełniać poniższe wymagania. Wszystkie urządzenia, z wyjątkiem pełniących funkcje w wentylacji pożarowej, muszą być wyposażone w napęd wielobiegowy albo w układ bezstopniowej regulacji prędkości obrotowej wentylatora. W urządzeniach nawiewnych albo wywiewnych minimalna sprawność wentylatora wynosi: a) 6,2 % * ln(p) + 42,0 %, jeżeli P 30 kw, b) 63,1 % jeżeli P > 30 kw. A+ A B C D E F G Maksymalna wewnętrzna jednostkowa moc wentylatora części pełniących funkcje wentylacyjne w W/(m 3 /s), wynosi 230 dla urządzeń nawiewnych albo wywiewnych przeznaczonych do stosowania z filtrem. Jeżeli filtr stanowi część wyposażenia urządzenia, produkt musi być wyposażony w mechanizm wizualnego sygnału lub alarm w systemie sterowania, które włączają się, jeżeli spadek ciśnienia w filtrze przekracza maksymalny dopuszczalny spadek ciśnienia końcowego. Wyłączenia Rozporządzenia (UE) nr 1253/2014 nie stosuje się do następujących urządzeń wentylacyjnych: a) nawiewnych i wywiewnych o poborze mocy mniejszym niż 30 W (wyłączenie nie dotyczy zakresu podawanych informacji); b) nawiewno-wywiewnych o łącznym poborze mocy na użytek wentylatorów mniejszym niż 30 W na strumień powietrza (wyłączenie nie dotyczy zakresu podawanych informacji); c) wentylatorów osiowych lub promieniowych wyposażonych jedynie w obudowę, w rozumieniu rozporządzenia (UE) nr 327/2011; d) przeznaczonych wyłącznie do użytku w przestrzeniach zagrożonych wybuchem, określonych w dyrektywie 94/9/WE; e) przeznaczonych wyłącznie do stosowania w sytuacjach awaryjnych, przez krótki czas, spełniających wymagania podstawowe dotyczące obiektów budowlanych w odniesieniu do bezpieczeństwa pożarowego określone w rozporządzeniu (UE) nr 305/2011; f) przeznaczone wyłącznie do zastosowania w następujących warunkach: gdy temperatura robocza przemieszczanego powietrza przekracza 100 C, gdy temperatura otoczenia podczas pracy silnika napędzającego wentylator, znajdującego się poza strumieniem powietrza, przekracza 65 C, gdy temperatura przemieszczanego powietrza lub temperatura otoczenia podczas pracy silnika znajdującego się poza strumieniem powietrza są niższe niż -40 C, gdy napięcia zasilania przekracza 1000 V w przypadku zasilania prądem przemiennym lub 1500 V w przypadku zasilania prądem stałym, w warunkach narażenia na czynniki toksyczne, łatwopalne lub o silnym działaniu korozyjnym lub w warunkach narażenia na substancje ścierne; g) wyposażonych w wymiennik ciepła i pompę cieplną służące do odzyskiwaniu ciepła lub umożliwiające przenoszenie lub odzyskiwanie ciepła dodatkowo do działania układu odzysku ciepła, z wyjątkiem przenoszenia ciepła w celu ochrony przed zamarzaniem lub odmrażania; h) sklasyfikowanych jako okapy nadkuchenne wchodzące w zakres rozporządzenia (UE) nr 66/2014. V2A; V4A; VAM; VAR.H; VAT.H AERECO są urządzeniami wentylacyjnymi w rozumieniu rozporządzenia Komisji Europejskiej nr 1253/2014 i zostały sklasyfikowane jako SWM. Informacje o poszczególnych urządzeniach, wymagane zgodnie z rozporządzeniami 1253/2014 oraz 1254/2014, podano w Deklaracji Parametrów ErP.

24 24 SYSTEM DR HIGRO AERECO PRZEPISY WENTYLACYJNE Wymagania podstawowe Konieczność stosowania wentylacji wynika z wymagań podstawowych stawianych budynkom, zawartych w ustawie Prawo Budowlane. Do tego zagadnienia nawiązują szczególnie wymagania zapewnienia odpowiednich warunków higienicznych, zdrowotnych i ochrony środowiska oraz odpowiedniej charakterystyki energetycznej budynku oraz racjonalizacji użytkowania energii. W zakresie projektowania instalacji wentylacyjnej w budynkach mieszkalnych, najważniejszym dokumentem odniesienia jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późn. zmian.) - dalej oznaczone WT. Rozporządzenie wraz z przywołanymi normami przedmiotowymi określa minimalne wymagania techniczne związane m.in. z zachowaniem odpowiedniego kierunku przepływu powietrza w pomieszczeniach, wymaganych wielkościach strumieniach powietrza, rodzaju zastosowanej instalacji wentylacyjnej w zależności od wysokości budynków, szczegółowych wymagań technicznych i energetycznych dla instalacji i urządzeń. Ponadto rozporządzenie określa maksymalną, dopuszczalną wielkość wskaźnika rocznego zapotrzebowania na nieodnawialną energię pierwotną EP dla budynku. Rodzaj oraz sposób działania instalacji wentylacyjnej ma znaczący wpływ na wartość wskaźnika EP. Istnieje szereg norm i dokumentów pomocnych w projektowaniu instalacji wentylacyjnych, spoza obszaru przepisów wymaganych przez rozporządzenie WT. Najciekawsze z nich to norma PN-EN 15251:2012 oraz raport techniczny PKN-CEN/TR 14788:2012. Norma opisuje sposób określania parametrów wejściowych środowiska wewnętrznego przy ocenie charakterystyki energetycznej budynków. Proponuje projektowanie intensywności wentylacji w zależności od przyjętej kategorii jakości powietrza wewnętrznego. Raport techniczny przedstawia metody projektowania instalacji wentylacyjnych w budynkach mieszkalnych. Omawia wszystkie istotne czynniki jakie należy wziąć pod uwagę projektując system wentylacji. Na kolejnej stronie znajduje się lista najważniejszych norm i przepisów z obszaru wentylacji budynków mieszkalnych.

25 SYSTEM DR HIGRO AERECO 25 Normy do obowiązkowego stosowania Zakres powołania norm do obowiązkowego stosowania znajduje się w załączniku nr 1 rozporządzenia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie: PN-B-10425:1989 Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze PN-EN 1507:2007 Wentylacja budynków Przewody wentylacyjne z blachy o przekroju prostokątnym Wymagania dotyczące wytrzymałości i szczelności PN-B :1987 Akustyka budowlana Ochrona przed hałasem pomieszczeń w budynkach Dopuszczalne wartości poziomu dźwięku w pomieszczeniach PN-EN 12237:2005 Wentylacja budynków Sieć przewodów. Wytrzymałość i szczelność przewodów z blachy o przekroju kołowym PN-B-03421:1978 Wentylacja i klimatyzacja Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi PN-B-03430: Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej Wymagania PN-EN 12097:2007 Wentylacja budynków Sieć przewodów Wymagania dotyczące elementów sieci przewodów ułatwiających konserwacje systemów przewodów PN-EN 779:2005 Przeciwpyłowe filtry powietrza do wentylacji ogólnej. Wymagania PN-EN Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków Część 3 : Klasyfikacja na podstawie badań odporności ogniowej wyrobów i elementów stosowanych w instalacjach użytkowych w budynkach : ognioodpornych przewodów wentylacyjnych i przeciwpożarowych klap odcinających Pozostałe normy i dokumenty: PKN-CEN/TR 14788:2012 Wentylacja budynków. Projektowanie i wymiarowanie systemów wentylacji mieszkań PN-EN 15251:2012 Parametry wejściowe środowiska wewnętrznego dotyczące projektowania i oceny charakterystyki energetycznej budynków, obejmujące jakość powietrza wewnętrznego, środowisko cieplne, oświetlenie i akustykę Rozporządzenia: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DZ. U. Nr 75, poz. 690, z późn. zmian.) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz. U. Nr 74, poz. 836) PN-B : Akustyka budowlana - Ochrona przed hałasem w budynkach Część 3: Wymagania dotyczące izolacyjności akustycznej przegród w budynkach i elementów budowlanych PN-B-02156:1987 Akustyka budowlana Metody pomiaru dźwięku A w budynkach

26 26 SYSTEM DR HIGRO AERECO WSPARCIE SERWISOWE AERECO SERWIS GWARANCYJNY I POGWARANCYJNY Serwis AERECO dedykowany jest obsłudze urządzeń oraz systemów dostarczanych przez AERECO WENTYLACJA sp. z o.o. Serwis AERECO jest wewnętrzną komórką firmy w dziale Gospodarka Magazynowa i Serwis - zatrudnia wysoko wykwalifikowaną kadrę specjalistów. Serwis AERECO posiada 6 komórek organizacyjnych: Warsztat Centralny z Magazynem Części oraz regiony mobilnych inżynierów serwisu: RSA Centrum, RSA Północ, RSA Zachód, RSA Południe, RSA Wschód. Serwis AERECO jest w stałym kontakcie z serwisami przyfabrycznymi. Serwis prowadzi gwarancyjne i pogwarancyjne naprawy urządzeń w Warsztacie Centralnym lub w miejscu instalacji. Serwis AERECO świadczy również usługi w zakresie uruchomienia instalacji oraz wykonywania pomiarów sprawności instalacji. Odbiorca objęty jest opieką Serwisu od momentu zakupu urządzeń. Serwis AERECO może być obecny przy rozpoczęciu prac instalacyjnych na budowie i wspomagać branżowego inspektora nadzoru przy ustalaniu standardów i sposobów instalacji urządzeń AERECO. Serwis AERECO wspomaga również działania projektowe w zakresie automatyki i instalacji zasilających. Aby zagwarantować bezpieczną i skuteczną eksploatację instalacji wentylacyjnej i zmniejszenie ryzyka awarii, serwis AERECO proponuje również dla zainteresowanych klientów stałe umowy serwisowe. Umowa taka może być również podstawą do wystawienia gwarancji na skuteczność działania wentylacji w budynku. region serwisu AERECO Inżynier serwisu region centrum Tomasz Małkowski malkowski@aereco.com.pl region północ Jacek Klepacki klepacki@aereco.com.pl region zachód Krzysztof Wiśniewski wisniewski@aereco.com.pl region południe Rafał Jawor jawor@aereco.com.pl region wschód Adrian Szymkowiak szymkowiak@aereco.com.pl warsztat centralny z magazynem części ul. Dobra 13, Łomna Las Czosnów tel.: wew. 410 fax:
