1 60 Regulator dwóch obiegów grzewczych Regulator EL omfort Instalowanie i konserwacja Spis treœci Rozdzia³y dotycz¹ce czêœci poradnika przeznaczonej dla instalatora Dokumentacja regulatora EL omfort podzielona jest na numerowane rozdzia³y. Tutaj przedstawione s¹ tylko rozdzia³y zwi¹zane z konkretnym typem regulatora EL omfort. Przed rozpoczêciem Instalacja 0 Identyfikacja istniej¹cego systemu Monta regulatora Po³¹czenia elektryczne 0 V~ Po³¹czenia elektryczne 4 V~ 4 Lokalizacja czujników temperatury 5 Wprowadzanie danych z Karty EL Wprowadzanie nastaw 6 Wprowadzanie nastaw na Karty EL 7 Nastawianie czasu i daty - Linia A 8 Monitorowanie temperatury i urz¹dzeñ systemu - linia B 9 Sterowanie rêczne - linia B 0 Programowanie krzywej grzewczej - linia Wy³¹czanie ogrzewania - linia Zakres temperatury zasilania - linia Wp³yw temperatury pomieszczenia - linia 6 Programowanie regulacji PI - linie 4-7 Sprawdzanie i przegl¹dy 9 Wykaz czynnoœci kontrolnych 0 Nastawy Karty EL Parametry obs³ugi serwisowej Rozszerzony serwis Nastawianie parametrów serwisowych Uzupe³nienie 4 Kopiowanie z Kart¹ EL U ytkowanie codzienne- ó³ta strona poradnika - rozdzia³y 0-07 VI.7.B.49 EL OMFORT Wybór ¹danego ekranu Wybór trybu pracy regulatora Nastawianie ¹danej temperatury pomieszczenia 4 Programowanie harmonogramu dziennego 5 Doœwiadczenia w³asne z Kart¹ EL 6 Problemy w dzia³aniu EL 7 Definicje

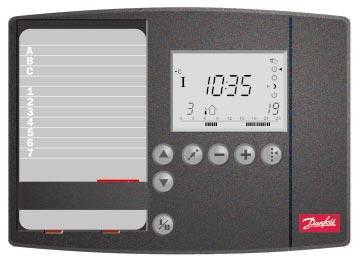

2 ontroller mode Dzia³anie rêczne (stosowane tylko przy konserwacji i serwisie) Dzia³anie automatyczne Sta³a temperatura komfortu Sta³a zredukowana temperatura Tryb gotowoœci Przyciski ze strza³kami do zmiany linii wkarcie EL. Zmiana rejestru pomiêdzy temperaturami, punktami prze³¹czania itp. Nastawianie temperatur, wartoœci itp. Lampka wskaÿnika obwodu wskazuje wybrany obwód co lub cwu Prze³¹cznik pomiêdzy obiegami ogrzewania I i II Karta EL W codziennym u ytkowaniu oraz przy wprowadzaniu nastaw musi byæ widoczna ó³ta strona Karty EL. Wyœwietlacz Ka da linia na Karcie EL A, B,,, itd. ma w³asny ekran. Rozdzia³. A Temperatura pomieszczenia Obieg ciep³ej wody II Ogrzewanie - obieg I A 0 9 WskaŸnik linii Obieg Ogrzewanie - obieg II A 6 5 B Informacja o systemie ogrzewania B 65 0 B 65 0 Dzisiejszy program Harmonogramy dzienne

3 Spis treœci Przed rozpoczêciem Rozdzia³y dotycz¹ce czêœci poradnika przeznaczonej dla instalatora Dokumentacja regulatora podzielona jest na numerowane rozdzia³y. Tutaj przedstawione s¹ tylko rozdzia³y zwi¹zane z konkretnym typem regulatora Instalacja Identyfikacja istniej¹cego systemu Monta regulatora Po³¹czenia elektryczne 0 V~ Po³¹czenia elektryczne 4 V~ Lokalizacja czujników Dostosowanie regulatora EL omfort Wprowadzanie nastaw W jaki sposób zmieniæ nastawy Karty EL Nastawianie czasu i daty - Linia A Monitorowanie temperatury i urz¹dzeñ syste mu - linia B Sterowanie rêczne - linia B Programowanie krzywej grzewczej - linia Wy³¹czanie ogrzewania - linia Zakres temperatury zasilania - linia Wp³yw temperatury pomieszczenia - linia Programowanie regulacji PI - linie 4-7 Sprawdzanie i przegl¹dy Wykaz czynnoœci kontrolnych Nastawy Karty EL Parametrs³ugi serwisowej Oszczêdzanie energii - oszczêdzanie pieniêdzy - polepszanie warunków komfortu Regulator EL omfort zosta³ zaprojektowany w firmie Danfoss z przeznaczeniem do regulacji temperatury w systemach ogrzewania. Regulator EL omfort zapewnia, e: temperatura w pomieszczeniu bêdzie regulowana wed³ug zaprogramowanej nastawy. obni enie temperatury i zmniejszenie zu ycia energii obni y koszty i zapewni optymalne zu ycie noœników energii. program automatycznego sterowania prac¹ pomp zapobiegnie blokowaniu pomp obiegowych. Rysunek schematu systemu ogrzewania Regulator EL omfort zosta³ zaprojektowany dla szerokiego zakresu systemów ogrzewania o ró nej konfiguracji i wydajnoœci. Je eli system ogrzewania ró ni siê od schematów przedstawionych na rysunkach w rozdziale 0, mo na naszkicowaæ schemat systemu, który ma byæ wykonany. U³atwi to skorzystanie z Poradnika Instalatora, który prowadzi krok po kroku od etapu instalowania do koñcowego ustawienia przed przekazaniem u ytkownikowi. Uwaga! Regulator ma wstêpnie zaprogramowane nastawy fabryczne, które s¹ podane w odpowiednich rozdzia³ach niniejszego poradnika. Jak korzystaæ z przewodnika Przewodnik sk³ada siê z dwóch czêœci: U ytek codzienny (druga strona poradnika) ó³te rozdzia³y 0-09 Instalacja i konserwacja: Szare rozdzia³y od 0 wzwy. Rozszerzona obs³uga serwisowa Jak nastawiæ parametry serwisowe 0-99 Uzupe³nienie 4 Kopiowanie z Kart¹ EL U ytkowanie codzienne- ó³ta strona poradnika - rozdzia³y Wybór ¹danego ekranu Wybór trybu pracy regulatora Nastawianie ¹danej temperatury pomieszczenia Programowanie harmonogramu dziennego Doœwiadczenia w³asne z Kart¹ EL Problemy w dzia³aniu EL Definicje EL

4 0 Identyfikacja systemu Instalacja W tym rozdziale znajduj¹ siê najczêœciej stosowane systemy ogrzewania. Je eli wystepuj¹cy system nie odpowiada dok³adnie przedstawionym poni ej, nale y znaleÿæ najbardziej podobny i nanieœæ w³asne zmiany. System ogrzewania - typ System z wymiennikiem ciep³a i dwoma, równoleg³ymi obiegami: c.o. i ogrzewania pod³ogowego. Instalacja Rozwi¹zania, w których stosowane s¹ takie same nastawy: - wymiennik ciep³a lub wêze³ bezpoœredni - -, lub 4-drogowy zawór regulacyjny System ogrzewania - typ Dwa równoleg³e obiegi ogrzewania z dwoma wymiennikami ciep³a. Ustawiæ liniê 7 na 4K. Sprawdziæ liniê 4 (napêd elektryczny / termiczny). System ogrzewania - typ 4 Ogrzewanie kot³owe z dwoma równoleg³ymi obiegami c.o. z zaworami -drogowymi. Ustawiæ liniê 7 na off. Sprawdziæ liniê 4 (napêd elektryczny/ termiczny). System ogrzewania - typ. Dwa równoleg³e obiegi ogrzewania pod³¹czone bezpoœrednio. Ustawiæ liniê 7 na off. Sprawdziæ liniê 4 (napêd elektryczny / termiczny). Ustawiæ liniê 7 na off Sprawdziæ liniê 4 ( napêd elektryczny / termiczny) Uwaga: Schematy systemów w niniejszej instrukcji s¹ schematami uproszczonymi i niekoniecznie zawieraj¹ wszystkie elementy systemu ogrzewania.

5 Monta regulatora Instalacja Regulator EL omfort powinien byæ zamontowany w miejscu ³atwo dostêpnym, blisko urz¹dzenia grzewczego. Nale y wybraæ jedno z przedstawionych rozwi¹zañ: monta na œcianie monta na szynie DIN monta w tablicy Wkrêty i ko³ki nie wchodz¹ w zakres dostawy Instalacja Monta na œcianie Obudowa do monta u naœciennego - nr katalogowy 087B49. Obudowê z zaciskami montuje siê na œcianie o g³adkiej powierzchni. Nale y wykonaæ po³¹czenia elektryczne i w³o yæ regulator do obudowy. Konieczne jest zabezpieczenie regulatora przy pomocy wkrêtów mocuj¹cych. Monta na szynie DIN Zespó³ monta owy - nr katalogowy 087B45 Dla monta u obudowy regulatora na szynie DIN niezbêdny jest zespó³ monta owy. Monta w tablicy Zestaw po³¹czeniowy - nr katalogowy 087B48 Gruboœæ p³yty tablicy nie mo e przekraczaæ mm. Nale y wykonaæ otwór o wymiarach 9 x 8 mm. Przy pomocy wkrêtaka œci¹gn¹æ pokrywê z prawej strony regulatora. W³o yæ regulator do wyciêtego otworu w tablicy i zamocowaæ go dwoma zamkami umieszczonymi po przek¹tnej na dwóch naro ach regulatora.

6 Instalacja Po³¹czenia elektryczne - 0 V ~ Pod³¹czenie urz¹dzeñ zasilanych napiêciem 0 V a.c. Pod³¹czenie czujników Instalacja Zacisk Opis Maks.obci¹ enie L Zasilanie napiêciem 0 V a.c. ( pod napiêciem) N Zasilanie napiêciem 0 V a.c. ( neutralny ) M Napêd elektryczny - otwieranie 0. A 0 V a.c. - obieg I 4M Napêd elektryczny - zamykanie - obieg I alter.: termonapêd ABV 0. A 0 V a.c. 5 M 0 V a.c. zasilanie na wejœciu napêdu - obieg I 6 M Napêd elektryczny -otwieranie 0. A 0 V a.c. - obieg II 7 M Napêd elektryczny - zamykanie - obieg II 0. A 0 V a.c. 8 M 0 V a.c. zasilanie na wejœciu napêdu -obieg II 9 R Pompa cyrkulacyjna - obieg I 4 () A 0V a.c. 0 P 0 V a.c. zasilanie na przekaÿniku pompy R R Pompa cyrkulacyjna - obieg II 4 () A 0 V a.c P 0 V a.c. zasilanie na przekaÿniku pompy R Zacisk Opis Typ(zalecany) 5 i 6 Magistrala systemowa urz¹dzenia 7 i 6 zujnik zewnêtrzny (S) ESMT 8 i 6 zujnik pokojowy (S) -obieg I ESMR 9 i 6 zujnik na zasilaniu (S) -obieg I ESMU/ ESMA/ ESM 0 i 6 zujnik na powrocie (S4) ESMU/ ESMA/ ESM i 6 zujnik na zasilaniu (S5) -obieg II IESMU/ ESMA/ESM i 6 zujnik pokojowy (S6) -obieg II ESMR Nale y zamontowaæ zworê zacisku 6 i zacisku wspólnego. Nale y zamontowaæ zwory: Zwora na zaciskach i 5 Zwora na zaciskach 5 i 8 Zwora na zaciskach 8 i 0 Zwora na zaciskach 0 i Zwora na zaciskach i wspólnym zacisku N Do pod³¹czenia czujników stosowaæ przewody o przekroju min. 0,4 mm. a³kowita d³ugoœæ przewodów: maks. 50 m (czujniki i magistrala). UWAGA! Przewody o d³ugoœci powy ej 00 m mog¹ wykazywaæ wra liwoœæ na zak³ócenia (EM). Przewody napiêciowe o przekroju drutu: 0,75 -,5 mm D³ugoœæ przewodów: maks. 50 m. Po³¹czenia elektryczne Do ka dego zacisku œrubowego mo na pod³¹czyæ najwy ej dwa przewody o przekroju,5 mm. Wa ne: Nieprawid³owe po³¹czenia elektryczne spowoduj¹ uszkodzenie wyjœæ triakowych.

7 Instalacja Po³¹czenia elektryczne - 4 V a.c. Pod³¹czenie urz¹dzeñ zasilanych napiêciem 4 V a.c. i 0 V a.c. Pod³¹czenie czujników Instalacja Zacisk Opis Maks. obci¹ enie L Zasilanie napiêciem 4 V a.c. N Zasilanie napiêciem 4 V a.c. M Napêd elektryczny - otwieranie - obieg I A 4 V a.c. 4 M Napêd elektryczny - zamykanie - obieg I alter.: termonapêd ABV A 4 V a.c. 5 M 4 V a.c. zasilanie na wejœciu napêdu - obieg I 6 M Napêd elektryczny -otwieranie - obieg II A 4 V a.c. 7 M Napêd elektryczny - zamykanie - obieg II 8 M 4 V a.c. zasilanie na wejœciu napêdu -obieg II A 4 V a.c. 9 K PrzekaŸnik dla pompy cyrkulacyjnej - obieg I 4 () A 4 V a.c. 0 R 4 V a.c. zasilanie na przekaÿniku pompy K K PrzekaŸnik dla pompy cyrkulacyjnej - obieg II 4 () A 4 V a.c. R 4 V a.c. zasilanie na przekaÿniku pompy K Zacisk Opis Typ (zalecany) 5 i 6 Magistrala systemowa urz¹dzenia 7 i 6 zujnik zewnêtrzny (S) ESMT 8 i 6 zujnik pokojowy (S)- obieg I ESMR 9 i 6 zujnik na zasilaniu (S)-obieg I ESMU/ESMA/ESM 0 i 6 zujnik na powrocie (S4) ESMU/ESMA/ESM i 6 zujnik na zasilaniu (S5)-obieg II ESMU/ESMA/ESM i 6 zujnik pokojowy (S6)- obieg II ESMR Nale y zamontowaæ zwory: Zwora na zaciskach i 5 Zwora na zaciskach 5 i 8 Zwora na zaciskach 8 i 0 Zwora na zaciskach 0 i Zwora na zaciskach i wspólnym zacisku N Nale y zamontowaæ zworê zacisku 6 i zacisku wspólnego. Do pod³¹czenia czujników stosowaæ przewody o przekroju min. 0,4 mm. a³kowita d³ugoœæ przewodów: maks. 50 m (czujniki i magistrala). UWAGA! Przewody o d³ugoœci powy ej 00 m mog¹ wykazywaæ wra liwoœæ na zak³ócenia (EM) Przewody napiêciowe o przekroju drutu: 0,75 -,5 mm D³ugoœæ przewodów: maks. 50 m. Po³¹czenia elektryczne Do ka dego zacisku œrubowego mo na pod³¹czyæ najwy- ej dwa przewody o przekroju,5 mm. Wa ne: Nieprawid³owe po³¹czenia elektryczne spowoduj¹ uszkodzenie wyjœæ triakowych.

8 4 Lokalizacja czujników Instalacja Konieczne jest prawid³owe usytuowanie czujników w systemie ogrzewania. Szczególnie dotyczy to nastêpuj¹cych rodzajów czujników: zujnik temperatury zewnêtrznej (ESMT) zujnik temperatury zewnêtrznej powinien byæ umieszczony na pó³nocnej œcianie budynku, gdzie jest najmniej nara- ony na wp³yw promieniowania s³onecznego. Nie nale y go montowaæ w pobli u drzwi lub okien. Instalacja zujnik temperatury zasilania (ESMU, ESMA lub ESM) zujnik nale y zamontowaæ w odleg³oœci mniejszej ni 5 cm od punktu mieszania. W systemach z wymiennikiem ciep³a, Danfoss zaleca stosowanie czujników typu ESMU, zamontowanych w przewodzie wyjœciowym z wymiennika. Nale y upewniæ siê, czy w miejscu monta u powierzchnia rury jest czysta Nie wolno ruszaæ czujnika po jego przymocowaniu, poniewa grozi to zniszczeniem elementu pomiarowego. zujnik temperatury powrotu (ESMU, ESMA lub ESM) zujnik temperatury powrotu powinien byæ zawsze montowany w odleg³oœci maks. 5 cm od punktu mieszania. Nale y go montowaæ na rurze, w której zawsze wystêpuje przep³yw wody. zujnik temperatury pokojowej (ESMR, zdalne EA 60, 6 i 6) zujnik temperatury pokojowej nale y umieœciæ w pomieszczeniu, którego temperatura ma byæ regulowana. Nie wolno montowaæ czujnika na œcianach zewnêtrznych ani w pobli u grzejników, okien lub drzwi.

9 5 Wsuwanie Karty EL Instalacja Zasady pos³ugiwania siê Kart¹ EL Na Karcie zapisane s¹ nastawy fabryczne dla standardowego systemu ogrzewania. Je eli system rzeczywisty ró ni siê od standardowego, regulator musi mieæ uaktualnione nastawy. Po uaktualnieniu nowe nastawy powinny byæ zapamiêtane na Karcie EL. Aby skopiowaæ nastawy czasu i temperatury b¹dÿ korzystaæ z nich na codzieñ, Karta EL ó³t¹ stron¹ do przodu powinna byæ umieszczona w regulatorze. Aby zmieniæ uk³ad nastaw nale y Kartê EL umieœciæ w regulatorze szar¹ stron¹ do przodu. Instalacja Jak wsun¹æ Kartê po raz pierwszy Po w³aczeniu zasilania nale y otworzyæ klapkê znajduj¹c¹ siê na froncie regulatora. Karta powinna byæ umieszczona ó³t¹ stron¹ do przodu co umo liwi odczytanie zaprogramowanych danych. Regulator natychmiast rozpoczyna odczytywanie danych z nastaw fabrycznych i okreœla typ ogrzewania. Po skopiowaniu uruchamiany jest wyœwietlacz na którym pojawia siê typ zaprogramowanego ogrzewania i osi¹ga stan gotowoœci. Po oko³o 0 sek. obraz na wyœwietlaczu zmieni siê na wersjê. Nale y pamiêtaæ, e w trakcie serwisu, konserwacji i i zmiany nastaw Karta EL musi znajdowaæ siê w regulatorze. Je eli karta jest wyjêta z regulatora nale y pamiêtaæ, e: *Nastawy regulatora nie podlegaj¹ zmianom *Karta nie mo e byæ poddawana nagrzewaniu i nas³onecznieniu 0 PY 99 Na karcie mo na zapisywaæ informacje mazakiem nieœcieralnym Linia Obieg zas Temperatura zewnêtrzna Po ¹dana temperatura pokojowa Regulator jest teraz gotowy do ustawiania parametrów regulacji systemu.

10 6 W jaki sposób zmieniæ nastawy Karty EL Zasady ogólne 7 Nastawianie czasu i daty - Linia A Szara strona Karty EL Kiedy regulator jest pod³¹czony i pracuje, je eli jest to potrzebne, mo na sprawdziæ i zmieniæ wszystkie lub niektóre podstawowe nastawy na szarej stronie Karty EL. Nale y Kartê EL zamontowaæ szar¹ stron¹ doprzodu. Nale y przejœæ do linii A A zas bie ¹cy U ywaj¹c przycisków ze strza³kami przechodzi siê z linii do linii Karty EL np. do linii : Rok Miesi¹c, dzieñ Wprowadzanie nastaw Obieg WskaŸnik linii Zmieniane nastawy WskaŸnik graficzny wartoœci Przy u yciu przycisków minus / plus mo na zmieniæ nastawy. Na niektórych ekranach mo na zmieniaæ wiêcej ni jedn¹ nastawê. Do prze³¹czania opcji s³u y przycisk zmiany rejestru. Wybrana wartoœæ b³yska na wskaÿniku zakresu. Przejœcie pomiêdzy nastaw¹ godzin, minut, roku, miesi¹ca i daty dziennej za pomoc¹ przycisku zmiany rejestru. Nastawianie prawid³owego czasu i daty W przypadku zaniku zasilania, trwaj¹cego ponad godzin, nale y powtórnie nastawiæ czas i datê. Wszystkie pozosta³e zaprogramowane nastawy s¹ zachowane. Wprowadzanie nastaw Prze³¹cznik obiegów umo liwia wybór obiegu I lub II. Nastawy parametrów dokonuje siê niezale nie dla obu obiegów. Do zaprogramowania nastaw harmonogramu codziennego nale y u ywaæ ó³tej strony Karty EL. Poradnik U ytkownika; Rozdzia³ 4. Uaktualnianie Karty EL po serwisie i konserwacji Wszystkie nowe nastawy mog¹ byæ zapisane na Karcie EL. Szczegó³y zawarte s¹ w rozdziale 4. Nale y w³o yæ kartê do regulatora ó³t¹ stron¹ do przodu. Nale y przejœæ do linii 9. PY 0 99 Inne klawisze nie s¹ aktywne. Gdy kopiowanie jest zakoñczone pojawia siê na wyœwietlaczu uk³ad Mo na dokonaæ innych zmian:planu dnia, czasu i daty, zmiany nastaw( informacje w Przewodniku U ytkownika).

11 8 Monitorowanie temperatury i urz¹dzeñ systemu - linia B 9 Sterowanie rêczne - linia B Nale y wybraæ szar¹ stronê Karty EL Nale y wybraæ szar¹ stronê Karty EL Nale y przejœæ do linii B Nale y przejœæ do linii B Wprowadzanie nastaw Temperatura zasilania B 65 0 Sterowane urz¹dzenia WskaŸnik stanu Temperatura powrotu W celu odczytania obliczonych wartoœci zadanych temperatury zasilania i powrotu nale y nacisn¹æ przycisk zmiany rejestru. Dzia³anie zaworu z napêdem pokazane jest strza³k¹ poni- ej symbolu zaworu.. Kiedy dzia³a pompa obiegowa, sygnalizuje o tym napis poni ej symbolu pompy. Je eli czujnik jest nie zainstalowany lub od³¹czony, wyœwietlacz pokazuje znak - -. Jeœli czujnik jest zwarty, wyœwietlacz pokazuje znak W przypadku w¹tpliwoœci, nale y wyj¹æ regulator i sprawdziæ wartoœæ opornoœci na odpowiednich koñcówkach. Urz¹dzenia sterowane Nale y prze³¹czyæ regulator na sterowanie rêczne B 65 0 Tryb pracy regulatora Nale y wybraæ uk³ad do sterowania. Symbol wybranego uk³adu b³yska. Zawór zamyka siê lub otwiera WskaŸnik stanu przy naciœniêciu odpowiedniego przycisku. Pompy s¹ za³¹czane lub wy³¹czane przy naciœniêciu odpowiedniego przycisku. Sprawdziæ nale y kierunek ruchu napêdzanego zaworu zarówno obserwuj¹c zawór jak i sprawdzaj¹c czy w odpowiedniej, rzeczywistej rurze temperatura zmienia siê tak, jak przypuszczano. Te same operacje mog¹ byæ wykonane na drugim obiegu. Naciœnij przycisk aby wybraæ obieg II. Wprowadzanie nastaw Zale noœæ pomiêdzy temperatur¹ i opornoœci¹. B ohm ohm 0 09 ohm ohm 0 7 ohm ohm ohm 60 4 ohm 70 7 ohm Temperatura Naciœniêcie przycisku umo liwia wybór obiegu II, informacje na przeciwleg³ej stronie.

12 0 Programowanie krzywej grzewczej - linia Nale y wybraæ szar¹ stronê Karty EL. Nale y przejœæ do linii. Symbol nachylenia krzywej ogrzewania bêdzie b³yska³ ,4,8,,6,0,4,0 Wprowadzanie nastaw Nachylenie 8 0 Nachylenie Przesuniêcie Obieg Zakres nastawy Nastawa fabryczna I/II Nale y nastawiæ nachylenie krzywej grzewczej, zgodnie z potrzeb¹. W celu równoleg³ego przesuniêcia krzywej grzewczej (w górê lub w dó³), nale y nacisn¹æ przycisk zmiany rejestru. Symbol równoleg³ego przesuniêcia bêdzie b³yska³. Przesuniêcie równoleg³e Obieg Zakres nastawy Nastawa fabryczna I/II ,6 0, Ogrzewanie pod³ogowe Regulator jest fabrycznie przystosowany do regulacji ogrzewania grzejnikowego, które jest zazwyczaj systemem o wysokiej temperaturze zasilania. Do regulacji ogrzewania pod³ogowego, które jest zazwyczaj systemem o niskiej temperaturze zasilania, powinna byæ zmieniona krzywa grzewcza zgodnie z wymaganiami systemu. Wprowadzanie nastaw Nale y dokonaæ w³asnej nastawy. Nachylenie Obieg Zakres nastawy Typowa nastawa I Równoleg³e przesuniêcie Zmiana krzywej grzewczej Obieg Zakres nastawy Typowa nastawa I Koniecznoœæ zmiany krzywej grzewczej lub jej równoleg³e przesuniêcie jest uzale nione od temperatury zewnêtrznej. Zasada generalna: Je eli temperatura zewnêtrzna jest mniejsza ni +5 o, konieczne jest nastawienie nachylenia krzywej grzewczej. Je eli temperatura zewnêtrzna jest wy sza ni 5 o, konieczne jest równoleg³e przesuniêcie.

13 Wy³¹czenie ogrzewania - linia Nale y wybraæ szar¹ stronê Karty EL. Zakres temperatury zasilania - linia Nale y wybraæ szar¹ stronê Karty EL Graniczna temperatura wy³¹czenia ogrzewania Obieg Zakres nastawy Nastawa fabryczna I/II Minimalna i maksymalna temperatura zasilania Obieg Zakres nastawy Nastawa fabryczna I/II min. 40 max. 90 Nale y przejœæ do linii. Nale y przejœæ do linii. Wprowadzanie nastaw Temp 8 Nale y zaprogramowaæ temperaturê zewnêtrzn¹, przy której system ogrzewania zostanie wy³¹czony (off). Minimalna temperatura zasilania Maksymalna temperatura zasilania Zakres temperatury zasilania Nale y nastawiæ najni sz¹ temperaturê zasilania dla systemu ogrzewania. Lewy koniec wskaÿnika zakresu b³yska. Wprowadzanie nastaw 8 Bie ¹ca Tzew Zakumulowana T zew zas Prze³¹czenie na nastawianie górnej granicy umo liwi wpisanie temperatury maksymalnej. Prawy koniec wskaÿnika zakresu b³yska. Nale y nastawiæ najwy sz¹ temperaturê zasilania. on (w³¹cz) off (wy³¹cz) Ogrzewanie To dzia³anie mo e spowodowaæ oszczêdnoœæ energii dziêki wy- ³¹czeniu ogrzewania gdy temperatura zewnêtrzna osi¹ga zadan¹ wartoœæ. System ogrzewania bêdzie ponownie uruchomiony gdy ró nica pomiêdzy bie ¹c¹ temperatur¹ zewnêtrzn¹ i temperatur¹ zakumulowan¹ osi¹gnie zadan¹ wartoœæ.

14 Wp³yw temperatury pokojowej - linia Nale y wybraæ szar¹ stronê Karty EL. Wprowadzanie nastaw Informacje podane w niniejszym rozdziale s¹ istotne tylko w przypadku gdy zainstalowany jest czujnik temperatury w pomieszczeniu. Istniej¹ dwie podstawowe zasady regulacji uwzglêdniaj¹ce wp³yw temperatury pomieszczenia: A: ograniczenie maksymalnej temperatury pokojowej Nale y stosowaæ zasadê regulacji swojego systemu ogrzewania je eli jest on ca³kowicie wyposa ony w grzejnikowe zawory termostatyczne i oczywiœcie gdy wskazane jest ograniczenie maksymalnej temperatury pomieszczenia. Regulator bêdzie uwzglêdnia³ oddzia³ywanie Ÿróde³ ciep³a takich jak promieniowanie s³oneczne przez okna czy kominek itp. Wp³yw temperatury pokojowej Obieg Zakres nastawy Nastawa fabryczna I/II / min. 0 max. -40 Wp³yw minimalny Nale y przejœæ do linii Wp³yw maksymalny B: Poœrednia regulacja temperatury Ten rodzaj regulacji jest stosowany gdy system ogrzewania nie jest wyposa ony w zawory termostatyczne przy grzejnikach i jest mo liwoœæ wybrania jednego pomieszczenie z czujnikiem temperatury jako pomieszczenia reprezentatywnego dla pomieszczeñ pozosta³ych. (Jednak e je eli jest kilka zaworów termostatycznych, nale y siê upewniæ czy s¹ ca³kowicie otwarte). Nale y zadaæ dodatni¹ wartoœæ dla minimalnego wp³ywu i ujemn¹ wartoœæ dla maksymalnego wp³ywu. + Wp³yw TPOK Minimalne ograniczenie nastawa Maksymalne ograniczenie TPOK Wprowadzanie nastaw Nale y wybraæ wp³yw maksymalny Pasek pod lini¹ wskaÿnika zakresu bêdzie b³yska³ po prawej stronie ekranu. zujnik zainstalowany w pomieszczeniu reprezentatywnym rejestruje ró nicê pomiêdzy wymagan¹ i rzeczywist¹ temperatur¹ pomieszczenia. Temperatura zasilania bêdzie korygowana w celu usuniêcia tej ró nicy. Nale y nastawiæ maksymalne ograniczenie. Przyk³ad + Wp³yw Rzeczywista temperatura w pomieszczeniu jest o o za niska. Wp³yw przy maksymalnym ograniczeniu (prawy róg ekranu) jest nastawiony na -40. Wp³yw przy minimalnym ograniczeniu (lewy róg ekranu) jest nastawiony na 0. Wynik: Temperatura zasilania zostaje podwy szona o x 0 x 0, = 4 o. TROOM TPOK nastawa Maksymalne ograniczenie Maksymalny wp³yw okreœla w jakim stopniu temperatura pomieszczenia bêdzie wp³ywa³a na temperaturê zasilania. Przyk³ad: Rzeczywista temperatura pomieszczenia jest za wysoka o o. Wp³yw przy maksymalnym ograniczeniu (prawy róg ekranu) jest nastawiony na -40. Wp³yw przy minimalnym ograniczeniu (lewy róg ekranu) jest nastawiony na 0. Wynik: Temperatura zasilania zostaje obni ona o x -40 x 0, = - 8 o.

15 6 Programowanie regulacji PI - linie 4-7 (ogrzewanie) Nale y wybraæ szar¹ stronê Karty EL O tym jak dzia³a regulator PI: Wprowadzenie nastaw 4 Zakres proporcjonalnoœci Obieg Zakres nastawy Nastawa fabryczna I/II K 80 K WskaŸnik linii Nale y przejœæ do linii Wartoœæ nastawiana Pasek ukazuj¹cy nastawê Nale y zadaæ zakres proporcjonalnoœci Wy sza wartoœæ spowoduje stabiln¹ lecz powoln¹ regulacjê temperatury zasilania. 5 Sta³a ca³kowania Obieg Zakres nastawy Nastawa fabryczna I/II sec. 0 sec. Parametry pracy regulatora PI (proporcjonalno-ca³kuj¹cego) pomog¹ optymalizowaæ regulacjê temperatury zasilania. Aby dostroiæ precyzyjnie regulacjê PI, nale y postêpowaæ wed³ug poni szych wskazówek: Nale y nastawiæ maksymaln¹ wartoœæ sta³ej ca³kowania (linia 5) sek. Zmniejszyæ wartoœæ zakresu proporcjonalnoœci (linia 4) a system zacznie wahaæ siê ze sta³¹ amplitud¹ (mo e siê okazaæ niezbêdne wymuszenie na systemie poprzez zadanie wartoœci ekstremalnych). ZnaleŸæ krytyczny przedzia³ czasu na wykresie temperatury lub przy u yciu stopera. Temperatura Krytyczny przedzia³ czasu zas Wprowadzanie nastaw Nale y przejœæ do linii 5. Przedzia³ czasu bêdzie charakterystyczny dla systemu i na jego podstawie mo na oszacowaæ wartoœci nastaw. Dla osi¹gniêcia powolnej lecz stabilnej reakcji na zaistnia³e odchylenia nale y zadaæ du ¹ wartoœæ sta³ej ca³kowania. Ma³a wartoœæ sta³ej ca³kowania spowoduje szybkie reagowanie regulatora lecz równie jego niestabiln¹ pracê. Sta³a ca³kowania = 0,85 krytycznego przedzia³u czasu. Zakres proporcjonalnoœci =, zakresu proporcjonalnoœci w krytycznym przedziale czasu. Jeœli proces regulacji wydaje siê zbyt wolny, mo na zmniejszyæ wartoœæ zakresu proporcjonalnoœci o ok. 0%. 6 zas przejœcia zaworu z napêdem Obieg Zakres nastawy Nastawa fabryczna I/II sec. 80 sec. Nale y przejœæ do linii 6. Nale y zadaæ czas przejœcia zaworu z napêdem zgodnie z przyk³adem podanym na s¹siedniej stronie. Jest to czas potrzebny do przejœcia zaworu od stanu ca³kowicie zamkniêtego do stanu pe³nego otwarcia. Jak obliczyæ czas przejœcia zaworu z napêdem Typ zaworu Skok Typ zas Szybkoœæ zaworu si³ownika przejœcia ruchu (mm) (sec./mm) (sec.) VS AMV VS 0...5, VM 5...5, AMV(E) VB , VS 0...5, VM 5...5, VB AMV(E) 0 5 VM, VB AMV(E) VM, VB AMV(E) 0 zas przejœcia napêdzanego zaworu oblicza siê nastêpuj¹co: zas przejœcia = Skok zaworu (mm) x szybkoœæ ruchu silownika (sek./mm) 7 Strefa neutralna Obieg Zakres nastawy Nastawa fabryczna I/II K K Przyk³ad: 5.0 mm x 5 sek/mm = 75 sek. Nale y przejœæ do linii 7. Mo na zadaæ du ¹ wartoœæ obszaru nieczu³oœci je eli mo liwa jest du a zmiennoœæ temperatury zasilania. Je eli rzeczywista temperatura zasilania le y w granicach obszaru nieczu³oœci, regulator nie podaje adnego sygna³u wykonawczego do si³ownika zaworu.

16 9 Wykaz czynnoœci kontrolnych 9 Wykaz czynnoœci kontrolnych zy regulator EL jest gotowy do u ytku? Nale y upewniæ siê, e zasilanie elektryczne jest pod³¹czone do zacisków (faza) i (zero, N) Opis w Rozdziale Pod³¹czenia elektryczne. Nale y sprawdziæ, czy zawory i pompy s¹ pod³¹czone do w³aœciwych zacisków. Opis w Rozdziale Pod³¹czenia elektryczne. Nale y sprawdziæ, czy wszystkie czujniki s¹ pod- ³¹czone do w³aœciwych zacisków. Nale y zamontowaæ regulator i w³¹czyæ zasilanie. Nale y w³o yæ Kartê EL ó³t¹ stron¹ do przodu. Opis w rozdziale 5 Wk³adanie Karty EL Regulator nale y ustawiæ na rêczny tryb dzia³ania. Opis w Rozdziale w Poradniku U ytkownika. Nale y sprawdziæ czy zawór otwiera siê i zamyka i czy pompa uruchamia siê i zatrzymuje przy sterowaniu rêcznym. Opis w Rozdziale 9 Sterowanie rêczne. Dostosowanie regulatora EL do systemu ogrzewania Nale y w³o yæ Kartê EL szar¹ stron¹ do przodu. Konieczne jest ustawienie czasu i daty (linia A). Opis w Rozdziale 7 Ustawianie czasu i daty. Nastêpnie nale y sprawdziæ wszystkie nastawy na szarej stronie Karty EL. Opis w Rozdzia³ach od 0 do 5. Je eli istniej¹cy system ogrzewania ró ni siê od schematu pokazanego na wewnêtrznej stronie ok³adki, to w razie potrzeby nale y sprawdziæ i zmieniæ parametry serwisowe. Linia 4 Termonapêd/Napêd elektryczny obieg I i II W celu sprawdzenia prawid³owoœci wprowadzonych nastaw, nale y zapoznaæ siê z rozdzia³em 0 Identyfikacja systemu ogrzewania, zawieraj¹cym przyk³ady ró nych systemów ogrzewania. Regulacja i przegl¹d Nale y sprawdziæ czy temperatury wyœwietlane na ekranach A i B odpowiadaj¹ w³aœciwym czujnikom dla obiegu I i II. Opis w Rozdziale w Poradniku U ytkownika. Regulacja i przegl¹d

17 0 Nastawy karty EL dla obiegu I 0 Nastawy karty EL dla obiegu II A zas i data Rozdzia³y 6 i 7 A zas i data Rozdzia³y 6 i 7 B Informacje systemowe Rozdzia³y 8 i 9 B Informacje systemowe Rozdzia³y 8 i 9 Krzywa grzewcza Rozdzia³ 0 Krzywa grzewcza Rozdzia³ 0 Zakres nastawy Nastawa fabryczna Twoje nastawy Zakres nastawy Nastawa fabryczna Twoje nastawy Nachylenie Nale y nastawiæ nachylenia krzywej grzewczej. Rozdzia³ 0 Nachylenie Nale y nastawiæ nachylenia krzywej grzewczej. Rozdzia³ 0 Przesuniêcie równoleg³e K Nale y nastawiæ przesuniêcie równoleg³e krzywej grzewczej. Rozdzia³ 0 Przesuniêcie równoleg³e K Nale y nastawiæ przesuniêcie równoleg³e krzywej grzewczej. Rozdzia³ 0 Graniczna temp. wy³¹czenia ogrzewania Oszczêdza energiê poprzez wy³¹czanie ogrzewania, gdy temperatura zewnêtrzna osi¹ga zadan¹ wartoœæ. Rozdzia³. Graniczna temp. wy³¹czenia ogrzewania Oszczêdza energiê poprzez wy³¹czanie ogrzewania, gdy temperatura zewnêtrzna osi¹ga zadan¹ wartoœæ. Rozdzia³. Regulacja i przegl¹d Min./max. temperatura zasilania min. 40, max. 90 Zakres minimalnej i maksymalnej temperatury zasilania. Rozdzia³. Wp³yw temperatury pomieszczenia 0-99/-99-0 min. 0, max. 40 Wp³yw temperatury pomieszczenia na regulacjê temperatury zasilania. Rozdzia³. Min./max. temperatura zasilania min. 40, max. 90 Zakres minimalnej i maksymalnej temperatury zasilania. Rozdzia³. Wp³yw temperatury pomieszczenia 0-99/-99-0 min. 0, max. 40 Wp³yw temperatury pomieszczenia na regulacjê temperatury zasilania. Rozdzia³. Regulacja i przegl¹d 4 Zakres proporcjonalnoœci - 99 K 80 K Nastawianie regulacji PI. Rozdzia³ 6. 4 Zakres proporcjonalnoœci - 99 K 80 K Nastawianie regulacji PI. Rozdzia³ 6. 5 Sta³a ca³kowania sec. 0 sec. Nastawianie regulacji PI. Rozdzia³ 6. 5 Sta³a ca³kowania sec. 0 sec. Nastawianie regulacji PI. Rozdzia³ 6. 6 zas przejœcia zaworu z napêdem 5-50 sec. 80 sec. Nastawianie regulacji PI. Rozdzia³ 6. 7 Strefa neutralna 0-9 K K Nastawianie regulacji PI. Rozdzia³ 6. 6 zas przejœcia zaworu z napêdem 5-50 sec. 80 sec. Nastawianie regulacji PI. Rozdzia³ 6. 7 Strefa neutralna 0-9 K K Nastawianie regulacji PI. Rozdzia³ 6.

18 Parametry serwisowe Obieg I Linia Zakres nastaw Nastawa fabryczna 0 Wybór urz¹dzenia regulacji czasu Twoja nastawa Parametry serwisowe Obieg II Linia Zakres nastaw Nastawa fabryczna 0 Wybór urz¹dzenia regulacji czasu Twoja nastawa Zale noœæ temperatury zredukowanej od temperatury zewnêtrznej OFF/ o -5 o Wzmocnienie % 0% Nachylenie odniesienia min 0 min 4 Sta³a optymalizacji OFF/ % min Zale noœæ temperatury zredukowanej sod temperatury zewnêtrznej OFF/ o -5 o o Wzmocnienie % 0% % Nachylenie odniesienia min 0min min 4 Sta³a optymalizacji OFF/ Funkcja adaptacyjna temperatury pomieszczenia OFF/ Funkcja adaptacyjna temperatury pomieszczenia OFF/ Sprzê enie zwrotne temperatury odniesienia OFF/ 0 OFF 0 Optymalizacja oparta na temperaturze pomieszczenia/zewnêtrznej /OFF OFF Regulacja i przegl¹d 0 Optymalizacja oparta na temperaturze pomieszczenia/zewnêtrznej /OFF OFF a³kowite zatrzymanie /OFF OFF Praca pompy /OFF Praca zaworu /OFF OFF 4 Napêd elektryczny/termonapêd /OFF Ograniczenie temperatury powrotu(x) o +5 o o Ograniczenie temperatury powrotu(y) o +40 o o Ograniczenie temperatury powrotu(x) o -5 o o a³kowite zatrzymanie /OFF OFF Praca pompy /OFF Praca zaworu /OFF OFF 4 Napêd elektryczny/termonapêd /OFF Ograniczenie temperatury powrotu(x) o +5 o o Ograniczenie temperatury powrotu(y) o +40 o o Ograniczenie temperatury powrotu(x) o -5 o o 4 Ograniczenie temperatury powrotu(y) o 60 o o 5 Wp³yw temperatury powrotu max 9, ,9 o o Regulacja i przegl¹d 4 Ograniczenie temperatury powrotu(y) o 60 o 6 Wp³yw temperatury powrotu min 9, ,9 0 o o 5 Wp³yw temperatury powrotu - max -9, ,9 - o 6 Wp³yw temperatury powrotu - min -9, ,9 o 0 o 7 Funkcja adaptacyjna ogranicznika temperatury powrotu OFF/ Funkcja adaptacyjna ogranicznika temperatury powrotu OFF/ Zawór zamkniêty/regulacja PI przy priorytecie drugiego obiegu /OFF OFF 5 Zawór zamkniêty/regulacja PI przy priorytecie drugiego obiegu /OFF OFF 98 Letnia zmiana czasu /OFF 99 Adres urz¹dzenia podrzêdnego za³¹czone OFF wy³¹czone

19 Jak nastawiaæ parametry serwisowe Extended Service Parametry serwisowe Nale y wybraæ szar¹ stronê Karty EL Uzupe³nieniem nastaw w liniach -7 Karty EL s¹ rozszerzone mo liwoœci w liniach 0 i dalszych. Nale y wybraæ szar¹ stronê karty EL Aby uzyskaæ liniê 0 i dalsze, np. liniê nale y wielokrotnie przyciskaæ przycisk. 0 Wybór urz¹dzenia regulacji czasowej I/II Dedykuje urz¹dzenie do czasowej regulacji okresów komfortu i temperatury zredukowanej. Numer linii 0 0 Wartoœæ WskaŸnik zakresu Teraz jest mo liwe przejœcie do dowolnej linii Nastawianie wartoœci parametru Mo liwoœæ wyboru: Regulator EL-plan dzienny, obwód I Panel pokojowyea 60 lub urz¹dzenie zdalnej regulacji EA 6 pod adresem A Panel pokojowyea 60 lub urz¹dzenie zdalnej regulacji EA 6 pod adresem B Urz¹dzenie zdalnej regulacji EA 6 pod adresem Urz¹dzenie zdalnej regulacji EA 6 pod adresem D Urz¹dzenie zdalnej regulacji EA 6 pod adresem E Uwaga: regulacja czasowa w II obiegu jest zawsze dedykowana do planu dziennego w obiegu II Zale noœæ temperatury zredukowanej od temperatury zewnêtrznej 0 0 I/II OFF / o -5 o Ograniczenie temperatury zewnêtrznej, przy której wy³¹czana jest nastawa temperatury zredukowanej. Mo na wybraæ ka dy z dwóch obiegów i nie ma znaczenia, w której jest siê linii. Nie jest konieczne wybieranie tego samego numeru linii. Nale y zapisaæ nowe nastawy w wykazie parametrów w rozdziale. -9 do +0 Nastawiona temperatura zredukowana jest zale na od temperatury zewnêtrznej, dopóki temperatura zewnêtrzna jest wy sza od tutaj nastawionej. Im ni sza temperatura zewnêtrzna, tym mniejsza redukcja temperatury. Je eli temperatura zewnêtrzna jest ni sza od tu nastawionej, to nie zachodzi adna redukcja temperatury. Rozszerzony serwis Je eli wprowadzone by³y w³asne nastawy, nale y odwróciæ Kartê EL ó³t¹ stron¹ do przodu. Je eli chce siê skopiowaæ nowe nastawy 0 na kartê EL, rekomendowane przez Danfoss, nale y zapoznaæ siê z rozdzia³em 4 Kopiowanie z Kart¹ EL. Nale y zanotowaæ nowe nastawy na liœcie parametrów w rozdziale. Redukcja 00% 0% Temp o OFF: Nastawa temperatury zredukowanej bêdzie sta³a dla wszystkich temperatur zewnêtrznych. Rozszerzony serwis

20 Parametry serwisowe Nale y wybraæ szar¹ stronê Karty EL Parametry serwisowe Nale y wybraæ szar¹ stronê Karty EL Wzmocnienie I/II % 0% Skraca czas dogrzania pomieszczenia poprzez wzrost temperatury zasilania okreœlony w procentach tu nastawionych. Nale y nastawiæ, o ile procent ma nast¹piæ chwilowy wzrost temperatury zasilania. Aby skróciæ czas dogrzania pomieszczenia po okresie zredukowanej temperatury, zostaje chwilowo podniesiona temperatura zasilania. Przy zainstalowanym czujniku pomieszczenia wzmocnienie ustaje, je eli zosta³ zakoñczony okres optymalizacji lub zosta³a osi¹gniêta temperatura pomieszczenia. 4 Sta³a optymalizacji I/II OFF / Optymalizuje czasy pocz¹tku i koñca okresu zredukowanej temperatury tak, aby uzyskaæ najlepsz¹ temperaturê komfortu przy najmniejszym zu yciu energii. Sta³¹ optymalizacji nastawiamy poprzez wybór lewej i prawej liczby z poni szego wykazu. Nale- y pamiêtaæ, e kombinacje cyfr ukazuj¹ siê jako grupy w porz¹dku liczbowym. OFF 4 Nachylenie odniesienia Obieg Zakres nastaw Nastawa Fabryczna I/II min 0 zas, w którym temperatura zasilania wzrasta powoli aby unikaæ gwa³townych skoków w dostawie. Nale y nastawiæ czas, po którym zawór siê uruchomi. Akumulacja ciep³a w budynku: Lekki, grzejniki Œredni, grzejniki iê ki, grzejniki 4 Œredni, ogrzewanie pod³ogowe 5 iê ki, ogrzewanie pod³ogowe Temperatura obliczeniowa: T od OFF: Bez optymalizacji. Ogrzewanie uruchamia siê i zatrzymuje wed³ug czasów nastawionych w harmonogramie tygodniowym. T od Nastawa linii zas Temperatura obliczeniowa: najni sza temperatura zewnêtrzna, przy której system grzewczy osi¹ga ¹dan¹ temperaturê. Rozszerzony serwis Aby unikn¹æ skutków skoków w sieci dostawczej, temperatura odniesienia powinna wzrastaæ wolno po pewnym okresie zredukowanej temperatury. Z tej przyczyny zawór jest otwierany wolno. Rozszerzony serwis

21 Parametry serwisowe Nale y wybraæ szar¹ stronê Karty EL Parametry serwisowe Nale y wybraæ szar¹ stronê Karty EL 5 Funkcja adaptacyjna temperatury pomieszczenia I/II OFF / Reguluje szybkoœæ, z jak¹ temperatura pomieszczenia dostosowyje siê do temperatury ¹danej. OFF: Funkcja adaptacyjna jest wy³¹czona. : ¹dana temperatura jest osi¹gana szybko. 0: ¹dana temperatura jest osi¹gana powoli. Funkcja adaptacyjna bêdzie eliminowa³a ró nicê pomiêdzy wymagan¹ a aktualn¹ temperatur¹ pomieszczenia poprzez ca³kowanie tej ró nicy i wp³ywanie uzyskan¹ wartoœci¹ kontroln¹ na temperaturê zasialnia. 7 Sprzê enie zwrotne temperatury odniesienia I OFF /... 0 OFF Nale y nastawiæ przerwê czasow¹ tak, e temperatura odniesienia w obiegu ogrzewania I powinna byæ uzale niona od jakiegoœ Ÿród³a odniesienia. OFF: Temperatura odniesienia w obiegu I nie zale y od wp³ywu innego regulatora. - 0: Temperatura odniesienia w obiegu I bêdzie co najmniej zgodna z wartoœci¹ nastawy + stopni temperatury odniesienia regulatora zewnêtrznego b¹dÿ regulatora obiegu ciep³ej wody. Nastawa linii 7 T od ( I ) T od ( II ) zas Temperatura odniesienia w I obiegu ogrzewania mo e byæ uzale niona od innego zewnêtrznego b¹dÿ wewnêtrznego odniesienia. Numer nastawy determinuje odniesienie wp³ywu temperatury zasilania w obiegu I lub sygna³ wysy³any przez inny pod³¹czony regulator EL omfort lub przez regulator obiegu II. Rozszerzony serwis Rozszerzony serwis

22 Extended Service Extended Service Parametry serwisowe Nale y wybraæ szar¹ stronê Karty EL Parametry serwisowe Nale y wybraæ szar¹ stronê Karty EL 0 Optymalizacja oparta na temperaturze pomieszczenia/zewnêtrznej I/II / OFF OFF Obliczanie optymalizacyjne uruchomienia i zatrzymania mo e byæ oparte zarówno na temperaturze pomieszczenia, jak i na temperaturze zewnêtrznej. Nale y wybraæ metodê obliczania: : Obliczanie oparte na temperaturze pomieszczenia. (Tylko gdy jest czujnik temperatury pomieszczenia.) Praca pompy I/II / OFF W czasie postoju ogrzewania okresowo w³¹cza pompy dla unikniêcia ich zablokowania. Nale y nastawiæ funkcjê antyblokuj¹c¹ na lub OFF : OFF: Pompa jest za³¹czona na minutê co dni. Pompa jest wy³¹czona OFF: Obliczanie oparte na temperaturze zewnêtrznej. Nale y stosowaæ tê nastawê, gdy nie ma czujnika temperatury pomieszczenia. a³kowite zatrzymanie I/II / OFF OFF Decyzja, czy oczekuje siê ca³kowitego zatrzymania podczas okresu zredukowanej temperatury. Nale y wybraæ lub OFF dla tej funkcji. : Funkcja jest aktywna. W okresie oddzia³ywania temperatury zredukowanej wartoœæ zadanej temperatury zasilania zostaje obni ona do 0 o i jest nadrzêdna w odniesieniu do dolnej temperatury zasilania nastawionej w linii (Rozdzia³ ). Temp.zred. Praca zaworu Obieg Zakres nastawy Nastawa fabryczna I/II / OFF OFF W czasie postoju ogrzewania okresowo w³¹cza ruch zaworu dla unikniêcia jego zablokowania. Nale y nastawiæ funkcjê antyblokuj¹c¹ na lub OFF. : OFF: Zawór otrzymuje co dni sygna³ powoduj¹cy przejœcie od otwarcia do zamkniêcia. Ruch zaworu jest wy³¹czony. W przypadku pod³¹czenia do sieci cieplnej nale y wy³¹czyæ funkcjê ruchu zaworu, aby unikn¹æ niepo ¹danego poboru ciep³a. T REF Rozszerzony serwis T MIN 0 OFF: Funkcja nie jest aktywna. zas 4 Napêd elektryczny / termosi³ownik I/II / OFF Mo na wybraæ typ si³ownika. Wybieranie typu si³ownika: : OFF: Napêd elektryczny Termosi³ownik. Rozszerzony serwis Temp. zred. T REF T MIN 0 zas

23 Nale y wybraæ Parametry serwisowe Parametry serwisowe szar¹ stronê Karty EL Nale y wybraæ szar¹ stronê Karty EL Ograniczenie temperatury powrotu - górny limit I/II Nale y nastawiæ ograniczenie temperatury powrotu-górny limitx Nale y nastawiæ wartoœæ górnego limitu (wspó³rzêdna X) temperatury zewnêtrznej. (Odpowiednie wspó³rzêdna Y jest nastawiana w linii ) Ograniczenie temperatury powrotu - dolny limit I/II Nale y nastawiæ ograniczenie temperatury powrotu-dolny limitx Nale y nastawiæ wartoœæ dla dolnego limitu (wspó³rzêdna X)temperatury zewnêtrznej T powr. Dolny limit Linia 4 Górny limit Linia Linia Linia T zewn. Ograniczenie temperatury powrotu jest oparte na temperaturze zewnêtrznej. Gdy temperatura zewnêtrzna spada, je- eli jest takie zapotrzebowanie nastawiana jest wy sza temperatura powrotu. Zale noœæ pomiêdzy temperatur¹ powrotu i temperatur¹ zewnêtrzn¹ jest nastawiana w dwóch punktach. Górny limit jest nastawiany w linii i a ni szy limit jest nastawiany w linii i 4. 4 Ograniczenie temperatury powrotu - dolny limit I/II Nale y nastawiæ ograniczenie temperatury powrotu-dolny limity Nale y nastawiæ akceptowaln¹ wartoœæ temperatury powrotu, która koresponduje z nastaw¹ ni szego limitu w linii. Rozszerzony serwis Ograniczenie temperatury powrotu - górny limit I/II Nale y nastawiæ ograniczenie temperatury powrotu-górny limity Nale y nastawiæ akceptowaln¹ wartoœæ temperatury powrotu, która koresponduje z nastaw¹ górnego limitu w linii. Rozszerzony serwis

24 Nale y Parametry serwisowe wybraæ szar¹ Parametry serwisowe stronê Karty EL Nale y wybraæ szar¹ stronê Karty EL 5 Wp³yw temperatury powrotu ograniczenie górne I/II -9, ,9 - Nale y nastawiæ, jak silny powinien byæ wp³yw poœredniej temperatury zasilania. Nale y nastawiæ wp³yw maksymalnego ograniczenia temperatury powrotu. Je eli wyœwietlona wartoœæ nie jest równa 0, funkcja ta zapobiega przekroczeniu przez temperaturê powrotu wartoœci nastawionej na lini -4. Nastawiona wartoœæ wiêksza ni 0: Poœrednia temperatura zasilania jest przesuwana ku górze, gdy tempeartura powrotu przewy szy wartoœæ nastawion¹ na lini -4. Nastawiona wartoœæ mniejsza ni 0: Poœrednia temperatura zasilania jest przesuwana ku do³owi, gdy tempeartura powrotu przewy szy wartoœæ nastawion¹ na lini -4. Wp³yw + Ograniczenie max. > 0 6 Wp³yw temperatury powrotu ograniczenie dolne I/II -9, ,9 0 Nale y nastawiæ wp³yw na temperaturê zasilania. Nale y nastawiæ wp³yw dolnego ograniczenia temperatury powrotu. Je eli wyœwietlona wartoœæ nie jest równa 0, funkcja ta zapobiega obni eniu siê temperatury powrotu poni ej wartoœci nastawionej na lini -4. Nastawiona wartoœæ wiêksza ni 0: Poœrednia temperatura zasilania jest przesuwana ku górze, gdy tempeartura powrotu spadnie poni ej wartoœci nastawionej na lini -4. Nastawiona wartoœæ mniejsza ni 0: Poœrednia temperatura zasilania jest przesuwana ku do³owi, gdy tempeartura powrotu spadnie poni ej wartoœci nastawionej na lini -4. Wp³yw + Ograniczenie max. > 0 0 Ograniczenie temp. powrotu Ograniczenie max. < 0 Temp. powrotu 0 Ograniczenie temp. powrotu Ograniczenie max. > 0 Temp. powrotu Przyk³ad Ograniczenie temperatury powrotu nastawione na 50 o Wp³yw nastawiony na Rzeczywista temp. powrotu jest o o za wysoka Wynik: Temperatura zasilania jest obni ana o x = -4 o Przyk³ad Ograniczenie temperatury powrotu nastawione na 50 o Wp³yw nastawiony na Rzeczywista temp. powrotu jest o o za niska (48 o ) Wynik: Poœrednia temperatura zasilania jest zwiêkszana o x = 4 o Rozszerzony serwis Nastawa w linii 5 jest normalnie mniejsza ni 0 w systemach pod³¹czonych do sieci cieplnej i równa 0 w systemach z kot³em. Nastawa w linii 6 jest normalnie 0 w systemach pod³¹czonych do sieci cieplnej i mniejsza ni 0 w systemach z kot³em. W typowych warunkach ograniczenia temperatury powrotu nale y nastawiæ 0 w liniach 5 i 6. 7 Funkcja adaptacyjna ogranicznika temp. powrotu Obieg Zakres nastaw Nazwa fabryczna I/II OFF / Reguluje szybkoœæ dostosowywania siê temperatury powrotu do ¹danej temperatury. Nastawia funkcjê adaptacyjn¹ ogranicznika temperatury powrotu. Nastawa eliminuje ró nicê pomiêdzy ¹dan¹ a rzeczywist¹ temperatur¹ powrotu poprzez ca³kowanie tej ró nicy i korygowanie poœredniej temperatury zasilania. Rozszerzony serwis 0FF: Krzywa grzania nie bêdzie korygowana. : Krzywa grzania bêdzie korygowana szybko. 50 : Krzywa grzania bêdzie korygowana wolno.

25 Parametry serwisowe Nale y wybraæ szar¹ stronê Karty EL Parametry serwisowe Nale y wybraæ szar¹ stronê Karty EL 5 Zawór zamkniêty/regulacja PI w czasie przygotowania ciep³ej wody wymuszana przez regulator nadrzêdny. Obieg Zakres nastaw Nazwa fabryczna I/II /OFF OFF Obieg ogrzewania mo e byæ zamkniêty gdy funkcje regulatora s¹ zarz¹dzane przez urz¹dzenie steruj¹ce Nale y pamiêtaæ, e linia 5 jest nastawiana gdy regulator pracuje jako urz¹dzenie podrzêdne. : Zawór jest zamkniêty w obiegu ogrzewania gdy tak zarz¹dzi regulator z obiegu ciep³ej wody (priorytet). OFF: Zasilanie wykorzystuje resztki z obiegu ciep³ej wody na ¹danie zarz¹dzaj¹cego regulatora z obiegu ciep³ej wody. 98 Letnia zmiana czasu I /OFF Mo na zadaæ automatyczn¹ lub rêczn¹ zmianê czasu z letniego na zimowy i odwrotnie. W³¹czenie () lub wy³¹czenie (OFF) funkcji zmiany czasu: : OFF: Zegar wbudowany w regulator automatycznie przesunie czas o +/ jedn¹ godzinê dla letniej/zimowej zmiany czasu w Europie Œrodkowej. Konieczna jest rêczna zmiena czasu z letniego na zimowy dodaj¹c lub odejmuj¹c jedn¹ godzinê. 99 Adresy urz¹dzeñ podrzêdnych I Nale y przydzieliæ adresy regulatorom podrzêdnym. 0:...9: Brak adresu. Jednostka podrzêdna tylko otrzymuje informacjê o temperaturze zewnêtrznej i czasie systemowym, poprzez magistralê (bus). Regulator wysy³a/otrzymuje informacje o temperaturze zewnêtrznej, czasie i parametrach regulacji. Rozszerzony serwis 5: Regulator jest nadrzêdny. Regulator nadrzêdny tylko wysy³a informacjê o temperaturze zewnêtrznej (nie mo na nastawiæ). Je eli regulator jest czêœci¹ wiêkszego systemu z wieloma regulatorami, mo na po³¹czyæ wzajemnie regulatory i przesy³aæ informacje z jednego czujnika temperatury zewnêtrznej do wszystkich regulatorów. Regulator fizycznie pod³¹czony do czujnika temperatury zewnêtrznej jest nadrzêdny dla ca³ego systemu i otrzymuje adres 5. Pozosta³e regulatory mog¹ otrzymaæ numery adresów podrzêdnych i otrzymywaæ informacje z czujnika temperatury zewnêtrznej poprzez regulator nadrzêdny. Je eli jednostka podrzêdna ma adres wiêkszy ni 0, mo e wysy³aæ ¹danie podania temperatury odniesienia do jednostki nadrzêdnej. Jednostka nadrzêdna wysy³a sygna³ temperatury zewnêtrznej i sygna³ prze³¹czania czasu do jednostek podrzêdnych. Gdy jednostka podrzêdna ma adres 0, tylko sygna³ temperatury zewnêtrznej jest przekazywany do niej z jednostki nadrzêdnej. Rozszerzony serwis

26 Uzupe³nienie Uzupe³nienie 4 Kopiowanie z Kart¹ EL Przechowywanie i uaktualnianie nastaw na Karcie EL. Wszystkie nastawy mog¹ byæ zapisywane na Karcie EL. Nale y w³o yæ Kartê EL ó³t¹ stron¹ do przodu. Przejœæ do linii 9 Nale y wybraæ szar¹ stronê Karty EL Kopiowanie na lub z? Regulator umo liwia albo kopiowanie nastaw z Karty EL na regulator lub z regulatora na Kartê EL. Wyœwietlacz bêdzie pokazywaæ symbole karty (na lewo) i symbole regulatora ( na prawo) 0 PY Zaakceptowaæ uk³ad kopiowania z regulatora na Kartê EL. Gdy kopiowanie siê zakoñczy, na wyœwietlaczu pojawi siê ekran. Kopiowanie na dodatkowy regulator Przejœæ do linii 9 99 Wybraæ kierunek kopiowania ( z regulatora na kartê ) 0 PY Zmiany kierunku kopiowania.. Zaakceptowanie kopiowania.. Przejœcie do linii Pasek poni ej linii kopiowania wzmacnia siê w kierunku kopiowania gdy proces trwa. Sprawdzanie typu oprogramowania i generacji oprogramowania. Nale y w³o yæ Kartê EL ó³t¹ stron¹ do przodu. Skopiowaæ Funkcja ta jest przydatna, je eli instaluje siê kilka regulatorów w identycznych systemach grzewczych Zmiany dla innego systemu grzewczego Karta EL jest przeznaczona do ró nych systemów cieplnych. Funkcji tej siê u ywa przy modyfikacji lub rozszerzaniu systemu grzewczego. Zaakceptowaæ do kopiowania. Po skopiowaniu wyœwietlacz poka e generacjê programu regulatora. Linia 8 zawsze pokazuje wybrany typ systemu i generacjê programu.

27 Spis treœci U ytkowanie codzienne Rozdzia³ Wybór ¹danego ekranu Wybór trybu pracy regulatora Nastawianie ¹danej temperatury pomieszczenia Nastawianie w³asnego harmonogramu dziennego Doœwiadczenia w³asne z Kartami EL Problemy w dzia³aniu EL Definicje EL Dokumentacja regulatora EL omfort sk³ada siê z ponumerowanych rozdzia³ów. W tym opracowaniu s¹ zamieszczone tylko rozdzia³y istotne dla pracy tego typu regulatora EL omfort. Instalowanie i konserwacja. Dzia³y 0 i dalsze z oznaczeniem szarym. Odwrotna strona Poradnika. Harmonogram tygodniowy: Ogrzewanie - obieg I Poniedzia³ek Wtorek Œroda 4 zwartek 5 Pi¹tek 6 Sobota 7 Niedziela Ogrzewanie - obieg II Poniedzia³ek Wtorek Œroda 4 zwartek 5 Pi¹tek 6 Sobota 7 Niedziela Nastawy fabryczne zaznaczone szaro Oszczêdzanie energii - oszczêdzanie pieniêdzy - polepszanie warunków komfortu Regulator EL omfort zosta³ zaprojektowany w firmie Danfoss z przeznaczeniem dla automatycznej regulacji temperatury w systemach ogrzewania. Zaletami regulatora EL omfort jest bezpieczna regulacja ogrzewania i optymalne u ytkowanie energii. Okresowe zmiany temperatur zewnêtrznych s¹ monitorowane przez uk³ad regulacji. Obni anie temperatur w czasie nieobecnoœci u ytkownika lub w okresie nocnym daje oszczêdnoœci w kosztach ogrzewania. Programowanie temperatur pozwala na uzyskanie komfortu a program automatycznej pracy pomp zapobiega ich blokowaniu. Regulator EL omfort wychodzi na spotkanie potrzeb u ytkownika dziêki zapisanym nastawom na ó³tej stronie Karty EL.Te nastawy mog¹ byæ zmienione tylko wtedy, gdy Karta znajduje siê w urz¹dzeniu. To gwarantuje ci¹g³oœæ i ochronê dzia³ania. Dzia³anie regulatora EL omfort Podczas dzia³ania regulatora wskazane jest otwarcie pokrywy dla umo liwienia obserwacji ekranu. Karta musi byæ zwrócona ó³ta stron¹ do przodu. Pos³ugiwanie siê kart¹ wyposa on¹ w elektroniczny procesor jest ³atwe i zrozumia³e.jest podzielona pionowo na dwa obiegi. Poziomo podzielona jest na linie reprezentuj¹ce ró ne regulatory i zaprogramowane opcje dla dwóch obiegów.ka - da linia jest pokazana na wyœwietlaczu regulatora, który daje sta³y wgl¹d w dzia³anie, nastawy itp. Jak u ywaæ poradnika? Poradnik dostarcza ³atwej instrukcji obs³ugi regulatora EL omfort. Poradnik Instalatora, dzia³y 0 do 5 oznaczone kolorem szarym (z odwrotnej strony Poradnika), zawiera kompletny wykaz nastaw fabrycznych oraz szczegó³owo opisane mo liwoœci ró nych nastaw w celu umo liwienia ci¹g³ego i efektywnego dzia³ania ogrzewania. Poradnik nie ma numerowanych stron. Numer potrzebnego rozdzia³u znajduje siê w oparciu o spis treœci. Poradnik niniejszy jest zwi¹zany z Kart¹ EL 087B4756 Instalator: Przez: Data:

28 60 Spis treœci U ytkowanie codzienne Regulator EL omfort Poradnik U ytkownika Rozdzia³ Wybór ¹danego ekranu Wybór trybu pracy regulatora Nastawianie ¹danej temperatury pomieszczenia i ciep³ej wody 4 Nastawianie w³asnego harmonogramu dziennego 5 Doœwiadczenia w³asne z Kartami EL 6 Problemy w dzia³aniu EL 7 Definicje Dokumentacja regulatora EL omfort sk³ada siê z ponumerowanych rozdzia³ów. W tym opracowaniu s¹ zamieszczone tylko rozdzia³y istotne dla pracy tego typu regulatora EL omfort. Instalowanie i konserwacja. Dzia³y 0 i dalsze z oznaczeniem szarym. Odwrotna strona Poradnika. Harmonogram tygodniowy: Ogrzewanie Poniedzia³ek Wtorek Œroda 4 zwartek 5 Pi¹tek 6 Sobota 7 Niedziela 8 - Ogrzewanie Poniedzia³ek Wtorek Œroda 4 zwartek 5 Pi¹tek 6 Sobota 7 Niedziela Nastawy fabryczne zaznaczone szaro. 8 - Poradnik niniejszy jest zwi¹zany z Kart¹ EL 087B4776 Instalator: Przez: EL OMFORT Data:
