PROJEKT WYKONAWCZY ZAMIENNY

Transkrypt

1 PW PROJEKT PAWEŁ WOJCZUK Ul. Koralowa 12/20; Lublin Tel.: PROJEKT WYKONAWCZY ZAMIENNY INWESTOR: MIEJSKI OŚRODEK SPORTU I REKREACJI "BYSTRZYCA" W LUBLINIE SP. Z O.O. ul. Filaretów Lublin MIEJSCOWOŚĆ: GMINA: Lublin Lublin WOJEWÓDZTWO: lubelskie Nazwa projektu: Modernizacja oświetlenia hali sportowej "GLOBUS" przy ul. Kazimierza Wielkiego 8 w Lublinie Obiekt: Hala sportowo-widowiskowa Tytuł opracowania: Modernizacja oświetlenia hali sportowej "GLOBUS" przy ul. Kazimierza Wielkiego 8 w Lublinie Stadium: Projekt wykonawczy - ETAP III Funkcja Imię i nazwisko Nr uprawnień Podpis Projektant: mgr inż. Paweł Wojczuk LUB/0131/PWOE/10 Sprawdzający: mgr inż. Zygmunt Szymczyk LUB/0022/PWOE/05 Lublin, listopad 2018

2 2. Spis zawartości 1. Strona tytułowa 2. Spis zawartości 3. Opis techniczny 4. Obliczenia techniczne 5. Część graficzna: Rzut oświetlenia hali sportowej galeria górna IE-1 Schemat ideowy rozdzielnicy głównej RNN IE-2 Strona 2 z 7

3 3. Opis techniczny 3.1. Przedmiot opracowania Przedmiotem opracowania jest wymiana istniejących opraw oświetlenia hali sportowej GLOBUS mieszczącej się w Lublinie, przy ulicy Kazimierza Wielkiego 8. Inwestorem jest Miejski Ośrodek Sportu i Rekreacji Bystrzyca w Lublinie Sp. z o.o., Lublin, ul. Filaretów Podstawa opracowania Podstawę do opracowania stanowią: umowa z Inwestorem, wizja lokalna, projekt architektoniczny obiektu, poprzedni projekt modernizacji oświetlenia hali, wytyczne Inwestora, posiadana wiedza i doświadczenie, aktualne przepisy PB, rozporządzenia oraz normy techniczne Zakres opracowania Opracowanie obejmuje swym zakresem: wymianę istniejących wybranych opraw oświetleniowych, zmiany w instalacji zasilającej istniejące oprawy oświetleniowe, ochronę przed porażeniem prądem elektrycznym, uwagi końcowe Stan istniejący Obecnie płyta główna hali sportowej jest oświetlona oprawami oświetleniowymi z metalohalogenowymi źródłami światła oraz oprawami LED. Oprawy są zainstalowane na podwieszonych do konstrukcji dachu rampach technicznych. Obecnie zainstalowane oprawy można podzielić na dwie grupy. Pierwszą grupę stanowią oprawy zamocowane na wysokości poręczy, oprawy 400W i 1000W. Drugą grupę stanowią oprawy zainstalowane na wysięgnikach na poziomie podłogi rampy technicznej. Wszystkie w/w oprawy są zasilane z rozdzielni głównej RNN hali sportowej. Układ sterowania oświetleniem pozostaje bez zmian Stan projektowany Projektuje się wymianę wskazanych naświetlaczy metalohalogenkowych na oprawy LED. Projekt zakłada wymianę naświetlaczy metalohalogenowych, sztuka za sztukę na oprawę LED-ową typu: M2 (numery od 201 do 250, wszystkie zainstalowane na dolnym poziomie obu ramp technicznych rys IE-1). Rozłożenie nowych naświetlaczy ma pozostać identyczne jak istniejących, kąt nachylenia projektowanych naświetlaczy ma wynosić 0º. Istniejący układ sterowania oświetleniem pozostaje bez zmian. Ze względu na konieczność minimalizowania obciążenia istniejących ramp, część projektowanych opraw będzie zainstalowana na rampie bez zasilaczy. Zasilacze będą zainstalowane na specjalnych uchwytach, na skrajach rampy, analogicznie jak w poprzednich dwóch etapach. Oprzewodowanie standardowe opraw należy w tym celu przedłużyć przewodami typu DYD/OMS 3x4. Maksymalna długość przewodów nie powinna przekraczać 30,0m. Oprzewodowanie należy układać, mocować do dedykowanych drabinek kablowych. Całość stelaża należy zabudować osłoną wykonana z siatki o oczkach uniemożliwiających dostęp osobom nieuprawnionym oraz swobodny przepływ powietrza. Sposób montażu zasilaczy należy uzgodnić na roboczo z przedstawicielem Inwestora Ochrona przed porażeniem prądem elektrycznym Jako dodatkową ochronę przed porażeniem prądem elektrycznym projektuje się samoczynne wyłączenie zasilania w czasie określonym obowiązującymi normami Uwagi do podziału prac na poszczególne etapy wykonania Sekcja I - oprawy oświetleniowe grupy A o natężeniu 150lx - prace porządkowe, (wymiana wykonana w etapie I - poza opracowaniem) Sekcja II - oprawy oświetleniowe grupy B o natężeniu 500lx - trening, (wymiana wykonana w etapie I - poza opracowaniem) Sekcja III - oprawy oświetleniowe grupy C o natężeniu 1500lx - zawody, (wymiana wykonana w etapie II - poza opracowaniem), Sekcja IV - wymiana opraw oświetleniowych grupy D o natężeniu 2000lx - zawody z transmisją TV, (w zakresie opracowania), Sekcja V - wymiana opraw oświetleniowych grupy E o natężeniu 2200lx - zawody z transmisją TV HD, (w zakresie opracowania). Strona 3 z 7

4 3.8. Uwagi końcowe Projekt nadaje się do realizacji tylko pod warunkiem uzyskania zatwierdzenia przez Inwestora, co potwierdzone zostanie pieczęcią Do realizacji i podpisem Inspektora Nadzoru. Jeżeli zdaniem Oferenta lub Wykonawcy, w dostarczonej dokumentacji projektowej nie ujęto wszystkich koniecznych elementów, zarówno w zakresie podstawowego zagadnienia, jak i branż związanych, to przed przystąpieniem do wyceny i robót musi zgłosić listę uwag, do których ustosunkuje się projektant. W innym przypadku uważa się, że dokumentacja została zaakceptowana przez Wykonawcę i przyjęta do realizacji bez uwag. Instalację należy wykonać zgodnie z obowiązującymi normami i przepisami. W przypadku stosowania rozwiązań systemowych należy przy wycenie uwzględnić wszystkie elementy danego systemu, niezbędne do zrealizowania całości prac. Wszystkie proponowane przez Wykonawcę zamienne rozwiązania powinny zostać przedłożone Inwestorowi lub jego reprezentantom do ostatecznej akceptacji. Wszystkie elementy ujęte w opisie, a nie ujęte na rysunkach lub ujęte na rysunkach, a nie ujęte w opisie, winne być traktowane tak, jakby były ujęte w obu częściach. W przypadku rozbieżności w jakimkolwiek z elementów dokumentacji należy zgłosić problem projektantowi, który zobowiązany będzie do jego pisemnego rozstrzygnięcia. Wszystkie materiały winny odpowiadać polskim normom i posiadać niezbędne atesty i spełniać odpowiednie przepisy. Wszystkie zastosowane aparaty i urządzenia elektryczne, kable oraz przewody, powinny posiadać odpowiednie atesty lub certyfikaty. W przypadku błędu, pomyłki lub wątpliwości interpretacyjnych dotyczących niniejszej dokumentacji, Wykonawca, przed złożeniem oferty, powinien wyjaśnić kwestie sporne z Inwestorem, który jako jedyny jest upoważniony do wprowadzania zmian. Wszelkie niewyjaśnione kwestie rozstrzygane będą na korzyść Inwestora. Wykonawca jest zobowiązany do zrealizowania wszystkich brakujących i pominiętych w niniejszym opracowaniu elementów instalacji wraz z dostarczeniem koniecznych materiałów i urządzeń dla tych instalacji. Montażu urządzeń należy dokonać zgodnie z dokumentacjami techniczno-ruchowymi. Odstępstwa od projektu należy uzgadniać w ramach nadzoru autorskiego. Całość prac powinna być wykonana przez osobę lub firmę elektryczną uprawnioną do wykonywania prac związanych z montażem instalacji elektrycznych. Całość prac powinna wykonać firma lub osoby posiadające stosowne kwalifikacje i uprawnienia. Kierownik robót elektrycznych powinien posiadać uprawnienie do kierowania robotami budowlanymi bez ograniczeń w specjalności sieci, instalacje i urządzenia elektryczne i elektroenergetyczne. Po wykonaniu wszystkich prac związanych z montażem instalacji należy dokonać sprawdzenia odbiorczego zgodnie z normą. Do odbioru końcowego robót należy przedstawić: dokumentację powykonawczą poświadczoną przez wykonawcę i inspektora nadzoru w zakresie wprowadzanych zmian i uzupełnień, protokoły pomiarów, oświadczenie wykonawcy o wykonaniu robót zgodnie z projektem i obowiązującymi przepisami, wymagane atesty i certyfikaty na wbudowaną aparaturę i osprzęt. Całość prac montażowych wykonać zgodnie z zasadami sztuki budowlanej, stosując się do zaleceń obowiązujących w tym zakresie norm i przepisów oraz DTR producentów. Strona 4 z 7

5 4. Obliczenia techniczne Wyniki obliczenia natężenia oświetlenia przeprowadzone za pomocą programu DIALUX (do wglądu Inwestora). 5. Część graficzna opracowania: Rzut oświetlenia hali sportowej - galeria górna IE-1 Schemat ideowy rozdzielnicy głównej RNN IE-2 Strona 5 z 7

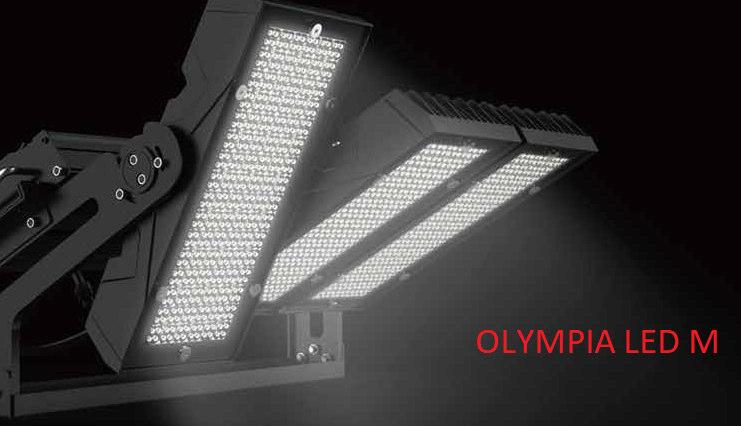

6 KARTA TECHNICZNA Charakterystyka: oprawa oświetleniowa LED do stosowania w obiektach sportowych. Obudowa wykonana z aluminium malowanego proszkowo, modułowa konstrukcja osadzona na regulowanym uchwycie. Wysoka odporność na wnikanie ciał stałych i wilgoci IP66, odporność na uderzenia IK08. Możliwość konfiguracji elementów wg potrzeb użytkownika. Dane techniczne: M1 300 M2 600 M3 900 Strumień świetlny 33000LM 66000LM 99000LM Skuteczność 110LM/W Moc układu 310W 610W 910W Temperatura barwowa 5000K/4000K/3000K Rozsył światła 15st, 30st, 30st x 60st, 65st 120st (symetryczne/asymetryczne) Współczynnik oddawania barw Ra >80, Ra>70 Zasilacz LED Zintegrowany lub w oddzielnej obudowie, napięcie zasilania VAC/napięcie wyjściowe VDC/ częstotliwość 50-60Hz / obciążenie 93%/ opcjonalnie zasilanie DALI IP IP66 IK IK08 Waga optyki 10 kg 20 kg 29 kg Waga zasilacza ze skrzynką 8 kg 10 kg 12 kg Wymiary obudowy 228 x 598 x x 598 x x 598 x 401 Wymiar skrzynki zasilacza 238 x 120 x x 120 x x 120 x 300 Trwałość (Ta 30st/L70) >50000h Temperatura pracy *-40st/+70st (zalecana -30st/+50st)* Kolor obudowy Czarny Materiał obudowy Aluminium, śruby ze stali nierdzewnej Strona 6 z 7

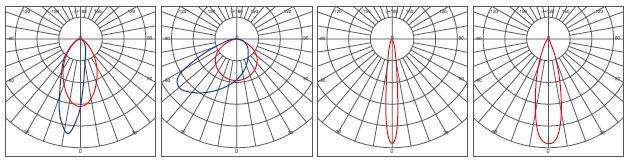

7 Informacje dodatkowe: Krzywe światłości Zakres regulacji: Połączenie paneli LED i zasilacza Gwarancja: 5 lat Strona 7 z 7
