PROJEKT WYKONAWCZY ZAMIENNY

Transkrypt

1 PW PROJEKT PAWEŁ WOJCZUK Ul. Koralowa 12/20; Lublin Tel.: PROJEKT WYKONAWCZY ZAMIENNY INWESTOR: MIEJSKI OŚRODEK SPORTU I REKREACJI "BYSTRZYCA" W LUBLINIE SP. Z O.O. ul. Filaretów Lublin MIEJSCOWOŚĆ: GMINA: Lublin Lublin WOJEWÓDZTWO: lubelskie Nazwa projektu: Modernizacja oświetlenia hali sportowej "GLOBUS" przy ul. Kazimierza Wielkiego 8 w Lublinie Obiekt: Hala Sportowa, Tytułopracowania: Modernizacja oświetlenia hali sportowej "GLOBUS" przy ul. Kazimierza Wielkiego 8 w Lublinie Stadium: Projektwykonawczy Funkcja Imię i nazwisko Nr uprawnień Podpis Projektant: mgr inż. Paweł Wojczuk LUB/0131/PWOE/10 Sprawdzający: mgr inż. Zygmunt Szymczyk LUB/0022/PWOE/05 Lublin, maj 2018

2 2. Spis zawartości 1. Strona tytułowa 2. Spis zawartości 3. Opis techniczny 4. Obliczenia techniczne 5. Część graficzna: Rzut oświetlenia hali sportowej galeria górna Schemat ideowy rozdzielnicy głównej RNN IE-1 IE-2

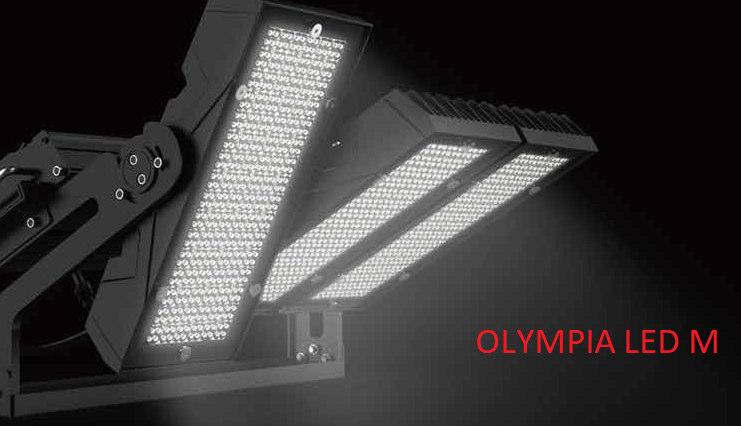

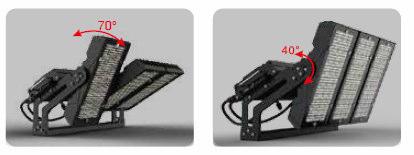

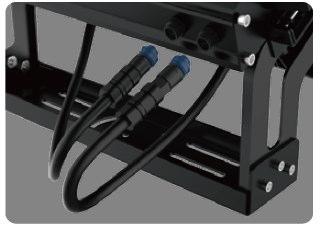

3 3. Opis techniczny 3.1. Przedmiot opracowania Przedmiotem opracowania jest wymiana istniejących opraw oświetlenia hali sportowej GLOBUS mieszczącej się w Lublinie przy ulicy Kazimierza Wielkiego 8. Inwestorem jest Miejski Ośrodek Sportu i Rekreacji Bystrzyca w Lublinie Sp. Z O.O., Lublin, ul. Filaretów Podstawa opracowania Podstawę do opracowania stanowią: umowa z Inwestorem, wizja lokalna, projekt architektoniczny obiektu, poprzedni projekt modernizacji oświetlenia hali, wytyczne Inwestora, posiadana wiedza i doświadczenie, aktualne przepisy PB, rozporządzenia oraz normy techniczne Zakres opracowania Opracowanie obejmuje swym zakresem: wymianę istniejących wybranych opraw oświetleniowych, zmiany w instalacji zasilającej istniejące oprawy oświetleniowe, ochronę przed porażeniem prądem elektrycznym, uwagi końcowe Stan istniejący Obecnie płyta główna hali sportowej jest oświetlona oprawami oświetleniowymi z metalohalogenowymi źródłami światła oraz ze względów bezpieczeństwa doświetlona oprawami LED. Oprawy są zainstalowane na podwieszonych na konstrukcji dachu, rampach technicznych. Obecnie zainstalowane oprawy można podzielić na dwie grupy. Pierwszą grupę stanowią oprawy zamocowane na wysokości poręczy, oprawy 1000W (objęte opracowaniem i 400W (poza opracowaniem). Drugą grupę stanowią oprawy zainstalowane na wysięgnikach na poziomie podłogi rampy. Są to oprawy (poza zakresem opracowania), 1000W. Wszystkie oprawy są zasilane z rozdzielni głównej RNN. Układ sterowania oświetleniem bez zmian Stan projektowany Projektuje się wymianę wskazanych naświetlaczy metalohalogenowe. Projekt zakłada wymianę naświetlaczy metalohalogenowych, sztuka za sztukę LED-ową typu M3. Rozłożenie nowych naświetlaczy ma pozostać identyczne jak istniejących, kąt nachylenia projektowanych naświetlaczy ma wynosić 0º. Istniejący układ sterowania oświetleniem bez zmian. Ze względu na konieczność minimalizowania obciążenia istniejących ramp, część projektowanych opraw będzie zainstalowana na rampie bez zasilaczy. Zasilacze będą zainstalowane na specjalnych stelażach, na skrajach rampy, analogicznie ja w poprzednim etapie. Oprzewodowanie standardowe opraw należy w tym celu przedłużyć przewodami typu DYD/OMS 3x4. Maksymalna długość przewodów nie powinna przekraczać 30,0m. Jako stelaż projektuje się konstrukcję wykonaną z kątownika stalowego z zainstalowanymi poprzeczkami do przykręcenia zasilaczy. Oprzewodowanie należy układać, mocować do dedykowanych drabinek kablowych. Całość stelaża należy zabudować osłoną wykonana z siatki o oczkach uniemożliwiających dostęp osobom nieuprawnionym oraz swobodny przepływ powietrza. Dokładny wygląd oraz sposób montażu stelaża uzgodnić na roboczo z przedstawicielem Inwestora, analogicznie do już zamontowanych Ochrona przed porażeniem prądem elektrycznym Jako dodatkową ochronę przed porażeniem prądem elektrycznym projektuje się samoczynne wyłączenie zasilania w czasie określonym obowiązującymi normami Uwagi do podziału prac i kosztorysu Etapy, na jakie został podzielony kosztorys stanowią: Etap I stanowi wymianę opraw oświetleniowych grupy A o natężeniu 150lx (prace porządkowe),(poza opracowaniem), Etap II stanowi wymianę opraw oświetleniowych grupy B o natężeniu 500lx (trening), (poza opracowaniem) Etap III stanowi wymianę opraw oświetleniowych grupy C o natężeniu 1500lx (zawody), (do wymiany 40szt. z 50szt. projektowanych),

4 Etap IV stanowi wymianę opraw oświetleniowych grupy D o natężeniu 2000lx (zawody z transmisją TV), (poza zakresem opracowania), Etap V stanowi wymianę opraw oświetleniowych grupy E o natężeniu 2200lx (zawody z transmisją TV DH), (poza zakresem opracowania) Uwagi końcowe Projekt nadaje się do realizacji tylko pod warunkiem uzyskania zatwierdzenia przez Inwestora, co potwierdzone zostanie pieczęcią Do realizacji i podpisem Inspektora Nadzoru. Jeżeli zdaniem Oferenta lub Wykonawcy, w dostarczonej dokumentacji projektowej nie ujęto wszystkich koniecznych elementów, zarówno w zakresie podstawowego zagadnienia, jak i branż związanych, to przed przystąpieniem do wyceny i robót musi zgłosić listę uwag, do których ustosunkuje się projektant. W innym przypadku uważa się, że dokumentacja została zaakceptowana przez wykonawcę i przyjęta do realizacji bez uwag. Instalację należy wykonać zgodnie z obowiązującymi normami i przepisami. W przypadku stosowania rozwiązań systemowych należy przy wycenie uwzględnić wszystkie elementy danego systemu, niezbędne do zrealizowania całości prac. Wszystkie proponowane przez Wykonawcę zamienne rozwiązania powinny zostać przedłożone Inwestorowi lub jego reprezentantom do ostatecznej akceptacji. Wszystkie elementy ujęte w opisie, a nie ujęte na rysunkach lub ujęte na rysunkach, a nie ujęte w opisie, winne być traktowane tak, jakby były ujęte w obu częściach. W przypadku rozbieżności w jakimkolwiek z elementów dokumentacji należy zgłosić problem projektantowi, który zobowiązany będzie do jego pisemnego rozstrzygnięcia. Wszystkie materiały winny odpowiadać polskim normom i posiadać niezbędne atesty i spełniać odpowiednie przepisy. Wszystkie zastosowane aparaty i urządzenia elektryczne, kable oraz przewody, powinny posiadać odpowiednie atesty lub certyfikaty. W przypadku błędu, pomyłki lub wątpliwości interpretacyjnych dotyczących niniejszej dokumentacji, Wykonawca przed złożeniem oferty, powinien wyjaśnić kwestie sporne z Inwestorem, który jako jedyny jest upoważniony do wprowadzania zmian. Wszelkie niewyjaśnione kwestie rozstrzygane będą na korzyść Inwestora. Wykonawca jest zobowiązany do zrealizowania wszystkich brakujących i pominiętych w niniejszym opracowaniu elementów instalacji wraz z dostarczeniem koniecznych materiałów i urządzeń dla tych instalacji. Montażu urządzeń dokonać zgodnie z dokumentacjami techniczno-ruchowymi. Odstępstwa od projektu należy uzgadniać w ramach nadzoru autorskiego. Całość prac powinna być wykonana przez osobę lub firmę elektryczną uprawnioną do wykonywania prac związanych z montażem instalacji elektrycznych. Całość prac powinna wykonać firma lub osoby posiadające stosowne kwalifikacje i uprawnienia. Kierownik robót elektrycznych powinien posiadać uprawnienie do kierowania robotami budowlanymi bez ograniczeń w specjalności sieci, instalacje i urządzenia elektryczne i elektroenergetyczne. Po wykonaniu wszystkich prac związanych z montażem instalacji należy dokonać sprawdzenia odbiorczego zgodnie z normą. Do odbioru końcowego robót należy przedstawić: dokumentację powykonawczą poświadczoną przez wykonawcę i inspektora nadzoru w zakresie wprowadzanych zmian i uzupełnień, protokoły odbioru robót częściowych i ulegających zakryciu, protokoły pomiarów, oświadczenie wykonawcy o wykonaniu robót zgodnie z projektem i obowiązującymi przepisami, wymagane atesty i certyfikaty na zbudowaną aparaturę i osprzęt. Całość prac montażowych wykonać zgodnie z zasadami sztuki budowlanej, stosując się do zaleceń obowiązujących w tym zakresie norm i przepisów, DTR producentów.

5 4. Obliczenia techniczne Wyniki obliczenia natężenia oświetlenia przeprowadzone za pomocą programu DIALUX (do wglądu Inwestora). 5. Część graficzna opracowania: Rzut oświetlenia hali sportowej galeria górna Schemat ideowy rozdzielnicy głównej RNN IE-1 IE-2
