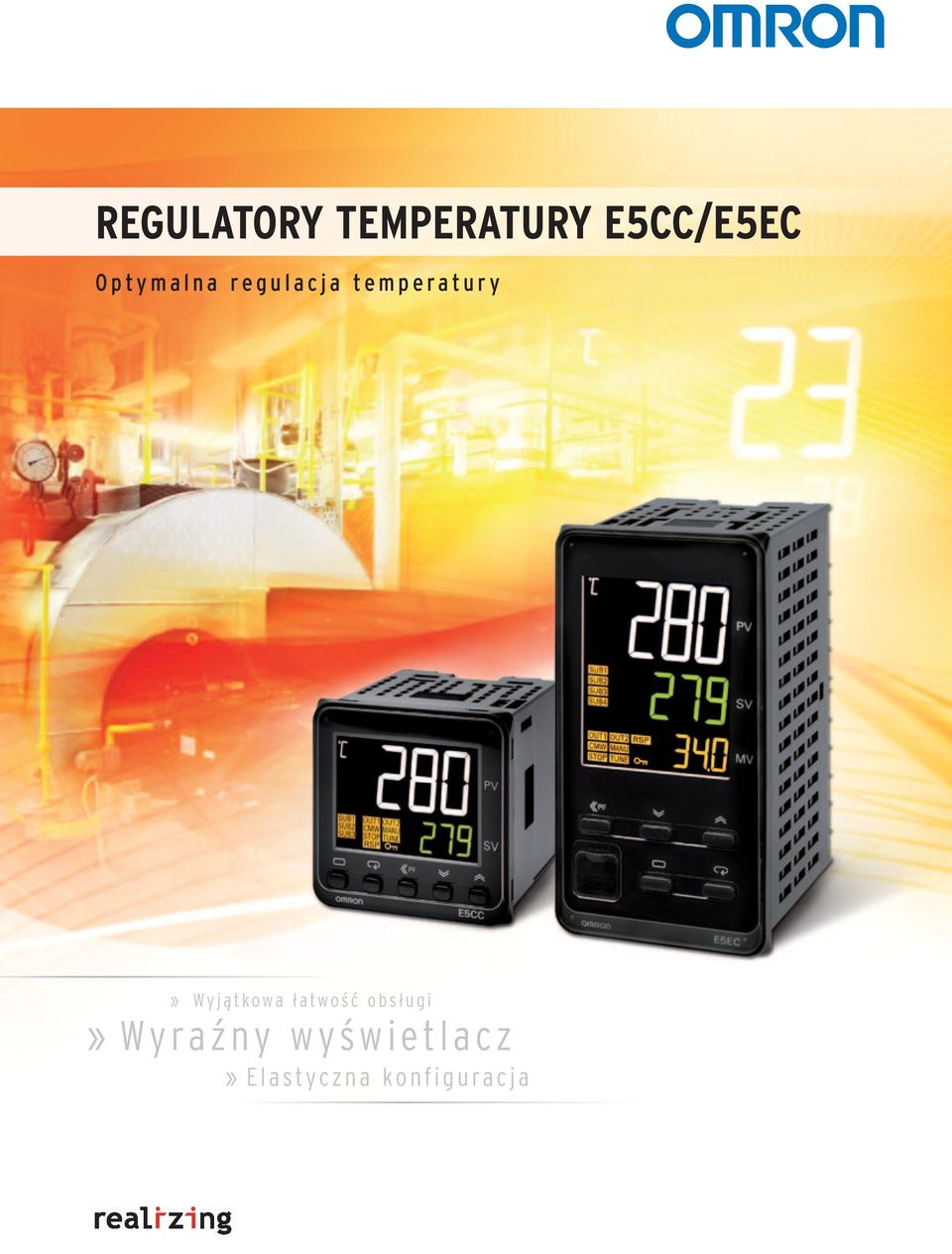

REGULATORY TEMPERATURY E5CC/E5EC

Transkrypt

1 REGULATORY TEMPERATURY E5CC/E5EC Optymalna regulacja temperatury» Wyjątkowa łatwość obsługi» Wyraźny wyświetlacz» Elastyczna konfiguracja

2 2 Nowy standard kontroli temperatury Omron jest aktywnym innowatorem w dziedzinie kontroli temperatury od momentu wprowadzenia na rynek swojego pierwszego regulatora temperatury w roku Przez wszystkie lata aż do dzisiaj sposoby kontroli temperatury rozwijały się dynamicznie i zaowocował kolejną generacją kontrolerów firmy Omron - E5CC/E5EC. Wyznaczają one nowe światowe standardy w najważniejszych obszarach regulacji: precyzji, wydajności i łatwości w obsłudze. Seria Główne cechy i funkcje Wysoki kontrast, biały wyświetlacz LCD widoczny z dużej odległości i pod dowolnym kątem Łatwa konfiguracja bez zasilacza i intuicyjna obsługa za pomocą oprogramowania CX-Thermo Czas próbkowania 50 ms do szybkiej i precyzyjnej regulacji Funkcje diagnostyki podnoszą bezpieczeństwo pracy (patrz uwaga 1) E5CC/E5EC oszczędza czas i wysiłek włożony w konfigurację i eksploatację, umożliwia jednocześnie szybszy i dokładniejszy monitoring/kontrolę procesu. Wyraźny duży wyświetlacz nowej serii jest teraz szczególnie łatwy do odczytania i praktycznie eliminuje możliwość błędu ludzkiego. NEW GENERATION Uwaga 1: Alarm przerwania pętli lub zmiany PV, przepalenia grzałki lub wykrywania przepalenia czujnika

3 3 więcej pod każdym względem Bardziej wyraźny wyświetlacz LCD Duży, kontrastowy, biały wyświetlacz LCD serii E5CC/E5EC jest wyjątkowo wyraźny i wyjątkowo czytelny. Na wyświetlaczu można odczytać wskazanie z większej odległości i pod znacznie szerszym kątem widzenia niż zwykle. Łatwość konfiguracji i obsługi Oprogramowanie pomocnicze CX-Thermo firmy Omron zostało opracowane specjalnie do współpracy z serią E5CC/ E5EC w połączeniu z algorytmami automatycznego dostrajania, które znacznie skracają czas konfiguracji i rozruchu. Dzięki temu osiągnięto szybszą konfigurację parametrów, łatwiejsze dostosowanie urządzenia i prostszą konserwację. Wyjątkowa wydajność Chociaż wewnętrzna wysoka częstotliwość próbkowania i duża precyzja są zaletą serii E5CC/E5EC, regulator 2-PID firmy Omron jest kluczowym osiągnięciem, dającym przewagę nad standardowymi regulatorami. Nowy wydajny algorytm regulacji powoduje dużą stabilność i szybkość regulacji.

4 4 Wyraźny wyświetlacz Biały wyświetlacz LCD oferuje najlepszy kontrast dla czarnego tła systemów znajdujących się w panelach i warunków oświetlenia panujących w większości sterowni. Pomimo niewielkich wymiarów serii E5CC/E5EC, stosowanie technologii białego wyświetlacza LCD oznacza, że dla jego wysokości rzędu mm otrzymuje się maksymalną ostrość odczytu. Białe światło wyświetlacza LCD o wysokim kontraście sprawia, że odległość i kąt widzenia ma teraz mniejsze znaczenie dla operatora, zapewnia prawidłowy odczyt za każdym razem. Biały wyświetlacz LCD jest łatwy do odczytania w stonowanym oświetleniu panującym w większości sterowni. Wyświetlacz pozostaje czytelny nawet pod dużymi kątami widzenia. Oszczędność miejsca! Kompaktowa i zwarta konstrukcja nowej generacji regulatorów E5CC/E5EC wymaga mniej miejsca z tyłu panelu (60 mm), umożliwia szybki montaż na zatrzaski i łatwość instalacji nawet w bardzo ograniczonej przestrzeni. Dzięki ochronie przedniej pokrywy w klasie IP66 obudowa regulatorów E5CC/ E5EC jest przeznaczona do pracy w środowiskach o dużej wilgotności, a także można ją czyścić płynami nieagresywnymi.

5 5 Łatwe podłączanie, konfiguracja oraz obsługa Seria E5CC/E5EC jest niezwykle łatwa do podłączenia, konfiguracji i obsługi w kilku prostych krokach, za pomocą pięciu przycisków na panelu przednim. Oprogramowanie CX-Thermo firmy Omron i nowy asystent nawigacji do intuicyjnych ustawień oferują najszybsze ustawianie parametrów, łatwiejsze dostosowanie urządzenia i prostszą konserwację. Gotowość do pracy w zaledwie trzech krokach: Podłączenie - brak dodatkowych kabli * Nawigacja i konfiguracjaobsługa * Oprogramowanie CX-Thermo V4.4 jest ono dostępne w pakiecie wraz z konwerterem USB E58-E58-CIFQ2 i CIFQ2-E Oszczędność czasu, klawisz Shift służy do zmiany wartości zadanej Klawiszom można przydzielać funkcje RUN/STOP lub wykonania AT/STOP według preferencji użytkownika! Naciśnij klawisz Shift Pięć przycisków na panelu przednimustawianie jednostek Ustawienie miejsc po przecinku

6 6 Wyjątkowa wydajność i prosta obsługa i więcej funkcji regulacji Dzięki kluczowym funkcjom, opatentowanemu algorytmowi kontroli PID, czasowi próbkowania 50 ms oraz możliwości obsługi wielu wejść i wyjść, seria E5CC/E5EC wyznacza nowy standard w szybkiej i precyzyjnej regulacji temperatury. Posiada wszystkie funkcje znane z istniejących regulatorów temperatury firmy Omron i spełnia praktycznie każde wymaganie ogólnego przeznaczenia. Ponadto kombinacja wejść/ wyjść pozwala w optymalny sposób spełnić przez regulatory E5CC/E5EC wszystkie wymagania applikacjiserii. Rozbudowane wejścia i wyjścia Zdalne wejście SP Wyjście transferowe (napięcie wyjścia 1-5 V) dodane Wejście zdarzeń Wyjście pomocnicze Nowe funkcje Funkcja przekaźnika czasowego Funkcja PID grzania i chłodzenia Funkcja rampy SP Rozszerzony tryb alarmu Zwiększona obsługi wyjścia

7 7 CHINY AMERYKA EUROPA JAPONIA OBSZAR AZJI I PACYFIKU Globalna dostępność, wsparcie i sieć Zapewnia potrzebne wsparcie na skalę globalną Firma Omron pomaga klientom, niezależnie od tego, czy chcą zastosować istniejące produkty w nowych sektorach przemysłu, czy rozszerzyć geograficzny zakres swojej działalności. Naszym celem jest świadczenie usług na tym samym poziomie w zakresie globalnym, z uwzględnieniem lokalnych potrzeb. Nasze zakłady produkcyjne są rozmieszczone na wszystkich kontynentach. Dzięki nowoczesnej sieci komunikacyjnej i niezawodnemu globalnemu wsparciu możemy zapewnić klientom części zamienne i pomoc techniczną niezależnie od miejsca, w którym sprzedają swoje maszyny. Wszystkie produkowane przez nas komponenty spełniają najważniejsze międzynarodowe normy, co gwarantuje ich bezproblemową integrację. Wszystko to z myślą o naszych klientach. Fakty i liczby Ponad pracowników Prawie 200 lokalizacji Obecność na wszystkich kontynentach Udostępnianie wiedzy dzięki globalnej infrastrukturze Lokalne ośrodki badawczorozwojowe zaspokajające lokalne potrzeby Lokalne zakłady produkcyjne zapewniające szybką produkcję Globalna polityka cenowa Globalne wsparcie techniczne

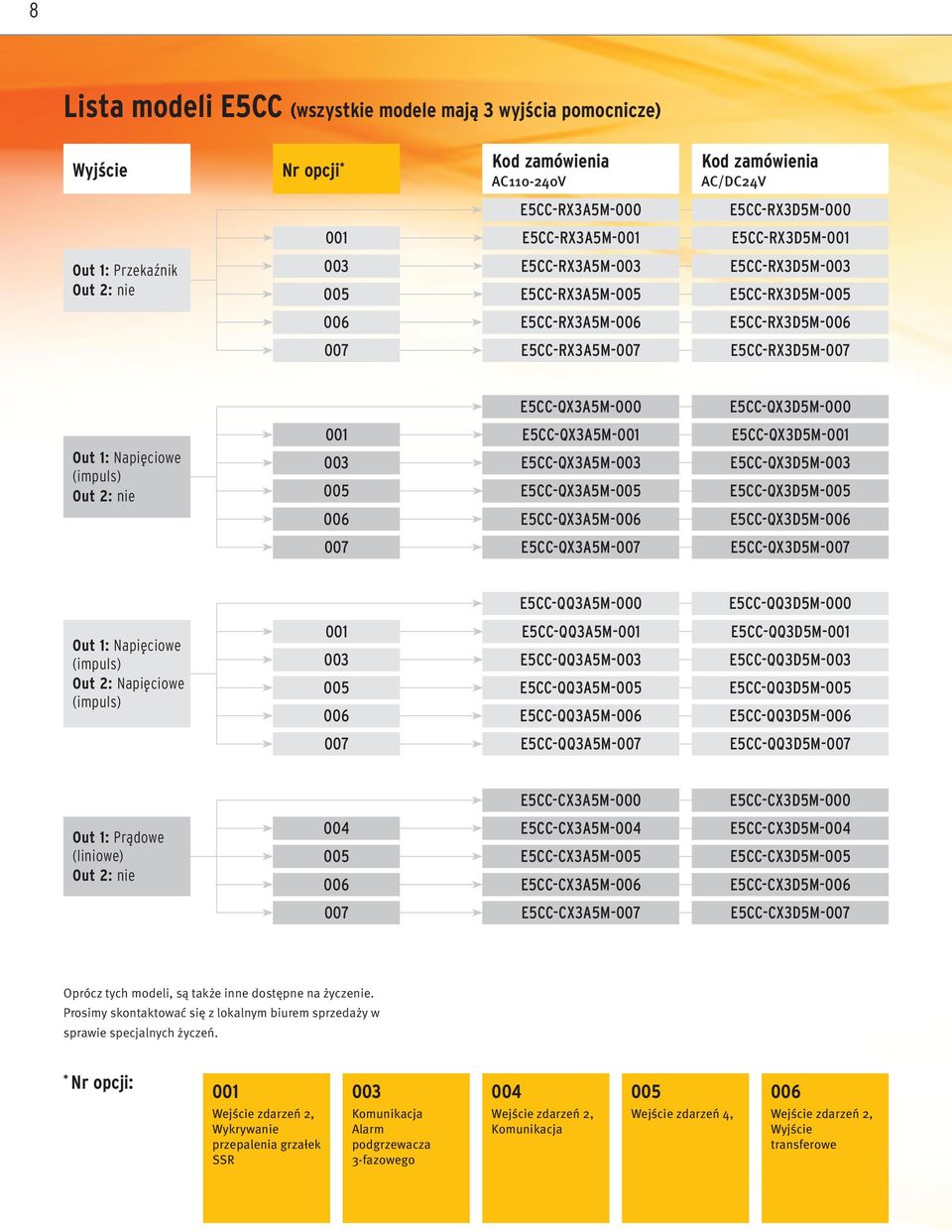

8 8 Lista modeli E5CC (wszystkie modele mają 3 wyjścia pomocnicze) Wyjście Nr opcji * Kod zamówienia AC V Kod zamówienia AC/DC24V E5CC-RX3A5M-000 E5CC-RX3D5M E5CC-RX3A5M-001 E5CC-RX3D5M-001 Out 1: Przekaźnik Out 2: nie 003 E5CC-RX3A5M-003 E5CC-RX3A5M- E5CC-RX3D5M-003 E5CC-RX3D5M- 006 E5CC-RX3A5M-006 E5CC-RX3D5M E5CC-RX3A5M-007 E5CC-RX3D5M-007 E5CC-QX3A5M-000 E5CC-QX3D5M-000 Out 1: Napięciowe Out 2: nie E5CC-QX3A5M-001 E5CC-QX3A5M-003 E5CC-QX3A5M- E5CC-QX3A5M-006 E5CC-QX3D5M-001 E5CC-QX3D5M-003 E5CC-QX3D5M- E5CC-QX3D5M E5CC-QX3A5M-007 E5CC-QX3D5M-007 E5CC-QQ3A5M-000 E5CC-QQ3D5M-000 Out 1: Napięciowe Out 2: Napięciowe E5CC-QQ3A5M-001 E5CC-QQ3A5M-003 E5CC-QQ3A5M- E5CC-QQ3A5M-006 E5CC-QQ3D5M-001 E5CC-QQ3D5M-003 E5CC-QQ3D5M- E5CC-QQ3D5M E5CC-QQ3A5M-007 E5CC-QQ3D5M-007 E5CC-CX3A5M-000 E5CC-CX3D5M-000 Out 1: Prądowe (liniowe) Out 2: nie E5CC-CX3A5M-004 E5CC-CX3A5M- E5CC-CX3A5M-006 E5CC-CX3D5M-004 E5CC-CX3D5M- E5CC-CX3D5M E5CC-CX3A5M-007 E5CC-CX3D5M-007 Oprócz tych modeli, są także inne dostępne na życzenie. Prosimy skontaktować się z lokalnym biurem sprzedaży w sprawie specjalnych życzeń. * Nr opcji: 001 Wejście zdarzeń 2, Wykrywanie przepalenia grzałek SSR 003 Komunikacja Alarm podgrzewacza 3-fazowego 004 Wejście zdarzeń 2, Komunikacja Wejście zdarzeń 4, 006 Wejście zdarzeń 2, Wyjście transferowe

9 9 Lista modeli E5EC (wszystkie modele mają 4 wyjścia pomocnicze) Wyjście Nr opcji * Kod zamówienia AC V Kod zamówienia AC/DC24V E5EC-RX4A5M-000 E5EC-RX4D5M-000 Out 1: Przekaźnik Out 2: nie E5EC-RX4A5M-009 E5EC-RX4A5M-010 E5EC-RX4D5M-009 E5EC-RX4D5M E5EC-RX4A5M-011 E5EC-RX4D5M-011 E5EC-RR4A5M-000 E5EC-RR4D5M-000 Out 1: Przekaźnik Out 2: Przekaźnik E5EC-RR4A5M-009 E5EC-RR4A5M-010 E5EC-RR4D5M-009 E5EC-RR4D5M E5EC-RR4A5M-011 E5EC-RR4A5M-011 Out 1: Napięciowe Out 2: nie E5EC-QX4A5M-000 E5EC-QX4A5M-009 E5EC-QX4A5M-010 E5EC-QX4A5M-011 E5EC-QX4D5M-000 E5EC-QX4D5M-009 E5EC-QX4D5M-010 E5EC-QX4D5M-011 Out 1: Napięciowe Out 2: Napięciowe E5EC-QQ4A5M-000 E5EC-QQ4A5M-009 E5EC-QQ4A5M-010 E5EC-QQ4A5M-011 E5EC-QQ4D5M-000 E5EC-QQ4D5M-009 E5EC-QQ4D5M-010 E5EC-QQ4D5M-011 Out 1: Napięciowe Out 2: Przekaźnik E5EC-QR4A5M-000 E5EC-QR4A5M-009 E5EC-QR4A5M-010 E5EC-QR4A5M-011 E5EC-QR4D5M-000 E5EC-QR4D5M-009 E5EC-QR4D5M-010 5EC-QR4D5M-011 E5EC-CX4A5M-000 E5EC-CX4D5M-000 Out 1: Prądowe (liniowe) Out 2: nie E5EC-CX4A5M-004 E5EC-CX4A5M- E5EC-CX4A5M-013 E5EC-CX4D5M-004 E5EC-CX4D5M- E5EC-CX4D5M E5EC-CX4A5M-014 E5EC-CX4D5M-014 E5EC-CC4A5M-000 E5EC-CC4D5M-000 Out 1: Prądowe (liniowe) Out 2: Prądowe (liniowe) E5EC-CC4A5M-004 E5EC-CC4A5M- E5EC-CC4A5M-013 E5EC-CC4D5M-004 E5EC-CC4D5M- E5EC-CC4D5M E5EC-CC4A5M-014 E5EC-CC4D5M Wejście zdarzeń 2, Zdalne SP 009 Wejście zdarzeń 2, Komunikacja alarmu podgrzewacza 3-fazowego 010 Wejście zdarzeń 4, Wykrywanie przepalenia grzałek SSR 011 Wejście zdarzeń 6, Zdalne SP wykrywania przepalenia grzałek SSR, Wyjście transferowe 013 Wejście zdarzeń 6, Zdalne SP, Wyjście transferowe 014 Wejście zdarzeń 4, Komunikacja Zdalne SP, Wyjście transferowe

10 E5CC/E5EC Regulatory General temperatury purpose ogólnego temperature przeznaczenia controllers High Optymalna performance regulacja & simplicity i łatwość obsługi. The Nowa next generacja generation regulatorów E5_C temperature temperatury controller E5_C wyznacza is setting nowe a new standardy global standard in terms w zakresie of precision precyzji and i łatwości user-friendly obsługi. design. Najlepsza Best wydajność control performance, regulacji, proste easy set-up and ustawienia outstanding i dobrze visibility widoczny of the biały white wyświetlacz IP66 LCD display LCD IP66 have been a wszystko integrated to into a space-saving w niewielkiej obudowie housing with o głębokości only 60 mm zaledwie of depth. 60 mm. Fast Szybka and i precise precyzyjna regulation: regulacja: 50czas ms sampling próbkowania loop okresu period time pętli wynosi 50 ms. Easy Łatwość to set konfiguracji up, and operate bez zasilania intuitively dzięki via CX-Thermo intuicyjnemu without oprogramowaniu power supply Best CX-Thermo. contrast display using white LCD technology which is visible from a far distance Znakomity and kontrast from any dzięki angle białemu wyświetlaczowi LCD, widocznemu nawet Useful z dużej alarm odległości and diagnosis pod każdym functions kątem. for secure operation Przydatne funkcje alarmowe i diagnostyczne, umożliwiające bezpieczną obsługę. Specifications Dane techniczne E5CC E5EC Power Napięcie supply zasilania voltage A Z in literą model A w number: numerze 100 modelu: to VAC, do 50/ VAC, Hz (50/60 Hz) D Z in literą model D w number: numerze 24 modelu: VAC, 50/60 24 VAC, Hz; 50/60 24 VDCHz; 24 VDC Operating Zakres napięć voltage zasilania range 85% to do 110% of znamionowego rated supply voltage napięcia zasilania Power Pobór mocy consumption 100 to do 240 VAC: 4.5 4,5VA (max.) (maks.) <tymczasowy> 24 VAC/VDC: 2.5 2,5VA/2 W (max.) (maks.) <tymczasowy> Sensor Wejście input czujnika Temperature Wejścia sygnałowe inputs temperatury Thermocouple: Termopara: K, J, K, T, J, E, T, L, E, U, L, N, U, R, N, S, R, B, S, W B, lub W, PL or PL II II Platinum Platynowy resistance czujnik rezystancyjny: thermometer: Pt100 lub or JPt100 Infrared Czujnik temperatury temperature na sensor: podczerwień: 10 to 70 C, 10 do C, to 120 C, 60 do C, to 165 C, 115 do or C, to 260 C 140 do 260 C Analog Wejścia inputs analogowe Current Prąd wejściowy input (ma): (ma): 4 to od 20, 4 do 0 to 20, 20od 0 do 20 Voltage Wejście input napięciowe (V): 1 to (V): 5, od 0 to 15, do 05, to od 100 do 5, od 0 do 10 Input Impedancja impedance wejściowa Current Wejście input: prądowe: 150 maks. max., 150 Voltage Ω, wejście input: napięciowe: 1 M min. min. 1 MΩ (Use (Połączenie a 1:1 connection 1:1 w przypadku when connecting modelu ES2-HB). the ES2-HB.) Control Metoda method sterowania ON/OFF Sterowanie control WŁ./WYŁ. or 2-PID lub control sterowanie (with za auto-tuning) pomocą dwóch regulatorów PID (z funkcją automatycznego dostrajania) Indication Dokładność accuracy wskazań Thermocouple Wejście termopary: input: ±0,3% ±0.3% wartości of indicated wskazania value Platinum Wejście platynowego resistance thermometer czujnika rezystancyjnego input: ±0.2% ±0,2% of indicated wartości valuewskazania Analog Wejście input: analogowe: ±0.2% ±0,2% FS ±1 digit zakr. max. skali; maks. ±1 cyfra Auto-Tuning Dostrajanie automatyczne Yes, Tak, 40%/100% wybór ograniczenia MV output wyjściowego limit selection. 40%/100% When MV. using Gdy Heat/Cool: jest używane Automatic grzanie/chłodzenie: cool gain adjustment Automatyczna nastawa przyrostu chłodzenia Self-Tuning Samodostrajanie Yes Tak Control Wyjścia outputs sterujące 1 1 Relay Wyjście output przekaźnikowe SPST-NO, 250 VAC, 3 A (obciążenie (resistive load), rezystancyjne), electrical life: trwałość 100,000 elektryczna: operations, 100 minimum 000 operacji, applicable minimalne load: możliwe 5 V, 10 obciążenie: ma 5 V, 10 ma Voltage Wyjście output napięciowe (for driving SSR) Current (do zasilania output przekaźnika SSR) Output Napięcie voltage: wyjściowe: 12 VDC 12 ±20% VDC ±20% (PNP), (PNP), max. maksymalny load current: prąd 21 ma, obciążenia: with short-circuit 21 ma w protection modelu z circuit układem przeciwzwarciowym 4 to 20 ma DC/0 to 20 ma DC, load: 500 max., resolution: approx. 10,000 Control outputs 2 Voltage Wyjście output prądowe (for driving SSR) Output 4 do 20 voltage: ma DC/0 12 do VDC 20 ±20% ma DC; (PNP), obciążenie: max. load 500 current: Ω maks. 21 rozdzielczość: ma, with short-circuit ok protection circuit Auxiliary Wyjścia sterujące outputs 2 Number Wyjście of napięciowe outputs 0 Napięcie or 2 or 3 wyjściowe: or 4 max (depends 12 VDC ±20% on the (PNP), model) maksymalny prąd obciążenia: 21 ma w modelu z układem przeciwzwarciowym (do zasilania przekaźnika SSR) Output specifications Relay output: SPST-NO, 250 VAC, 3 A (resistive load), electrical life: 100,000 operations, minimum applicable load: 5 V, 10 ma Wyjścia Liczba wyjść 0, 2, 3 lub maks. 4 (w zależności od modelu) Event pomocnicze inputs Number of inputs 6 max Dane techniczne wyjścia Wyjście przekaźnikowe: SPST-NO, 250 VAC, 3 A (obciążenie rezystancyjne), trwałość elektryczna: operacji, External contact input specifications Contact minimalne input: możliwe ON: 1 obciążenie: k max., OFF: 5 V, 100 ma k min. Wejścia zdarzeń Liczba wejść Non-contact maks. 6 input: ON: Residual voltage: 1.5 V max., OFF: Leakage current: 0.1 ma max. Setting method Indication method Dane techniczne zewnętrznego wejścia stykowego Current Wejście flow: stykowe: Approx. WŁ.: 7 maks. ma per 1 contact k Ω; WYŁ.: min. 100 kω Digital Wejście setting bezstykowe: using front WŁ.: panel Napięcie keys szczątkowe: or via Remote maks. Software 1,5 V; CX-Thermo WYŁ.: Prąd V4.4 upływu: maks. 0,1 ma 11-segment Przepływ prądu: digital ok. display 7 ma na and styk individual indicators Multi Metoda SPkonfigurowania Up Ustawianie to eight set cyfrowe points przy (SP0 użyciu to SP7) przycisków can be saved panelu and czołowego selected using albo za event pośrednictwem inputs, key operations, zdalnego oprogramowania or serial communications. CX-Thermo V4.4 Other Metoda functions wyświetlania informacji Manual 11-segmentowy output, heating/cooling wyświetlacz cyfrowy control, i loop poszczególne burnout alarm, wskaźniki SP ramp, other alarm functions, heater burnout detection (including SSR failure detection), 40% AT, 100% AT, MV limiter, input digital filter, self-tuning, temperature input shift, run/stop, protection functions, Multi-SP Można extraction zapisać maksymalnie of square root, osiem MV change wartości rate ustawień limit, logic (SP0 operations, do SP7) i wybrać PV/SV status je za pomocą display, wejść simple zdarzeń, program, przycisków automatic lub cooling coefficient komunikacji adjustment przez port szeregowy. Ambient Inne funkcje operating temperature 10 Ręczne to 55 C sterowanie (with no wyjściami, condensation regulacja or icing) grzania/chłodzenia, alarm uszkodzenia pętli regulacji, rampa SP, inne funkcje alarmowania, wykrywanie przepalenia grzałki, (w tym detekcja awarii przekaźnika SSR), 40% AT, 100% AT, ogranicznik MV, cyfrowy filtr wejścia, Ambient operating humidity 25% samodostrajanie, to 85% przesunięcie sygnału wejściowego temperatury, praca/stop, funkcje zabezpieczające, obliczanie pierwiastka Storage temperature QLP (Quick Link Port USB connection via PC) 25 kwadratowego, 65 C (with limit no szybkości condensation zmiany or icing) MV, operacje logiczne, wyświetlanie stanu parametrów PV/SV, proste programowanie, Yes automatyczna regulacja współczynnika chłodzenia Degree Temperatura of protection otoczenia Front 10 do panel: 55 C IP66 (bez oblodzenia lub kondensacji) Sampling Wilgotność period środowiska pracy % ms Size Temperatura in mm (HxWxD) składowania 48x48x64 25 do 65 C (bez oblodzenia lub kondensacji) 48x96x64 QLP Tak (Port szybkiego łącza połączenie z portem USB komputera) Stopień ochrony Panel czołowy: IP66 Czas próbkowania 50 ms Wymiary w mm (wys. x szer. x głęb.) 48 x 48 x x 96 x 64 12

11 E5CC/E5EC Regulatory General temperatury purpose ogólnego temperature przeznaczenia controllers Kabel komunikacyjny USB E58-CIFQ2 E5CC High performance & simplicity E58-CIFQ2 The next generation E5_C temperature controller is setting a new global standard in E58-CIFQ2-E terms of precision and user-friendly design. Best control performance, easy set-up and outstanding visibility of the white IP66 LCD display have been integrated into a space-saving housing with only 60 mm of depth. E5EC Fast and precise regulation: 50 ms sampling loop period time Easy to set up, and operate intuitively via CX-Thermo without power supply Best contrast display using white LCD technology which is visible from a far distance and from any angle Useful alarm and diagnosis functions for secure operation E58-CIFQ2 Specifications E58-CIFQ2-E Wymień głowicę na E5EC Power supply voltage Opcjonalne narzędzia serii E5CC/E5EC Operating voltage range Opcja Power consumption Kabel USB do konfiguracji E5CC A in model number: 100 to 240 VAC, 50/60 Hz D in model number: 24 VAC, 50/60 Hz; 24 VDC 85% to 110% of rated supply voltage 100 to 240 VAC: 4.5 VA (max.) 24 VAC/VDC: 2.5 VA/2 W (max.) E5EC Oznaczenie E58-CIFQ2, E58-CIFQ2-E (dla typu E5EC) Sensor Oprogramowanie input PC do konfiguracji i dostrajania Temperature inputs EST2-2C-MV4 Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II Platinum resistance thermometer: Pt100 or JPt100 Infrared temperature sensor: 10 to 70 C, 60 to 120 C, 115 to 165 C, or 140 to 260 C Analog inputs Current input (ma): 4 to 20, 0 to 20 Voltage input (V): 1 to 5, 0 to 5, 0 to 10 Input impedance Current input: 150 max., Voltage input: 1 M min. (Use a 1:1 connection when connecting the ES2-HB.) Control method ON/OFF control or 2-PID control (with auto-tuning) Indication accuracy Thermocouple input: ±0.3% of indicated value Platinum resistance thermometer input: ±0.2% of indicated value Analog input: ±0.2% FS ±1 digit max. Auto-Tuning Yes, 40%/100% MV output limit selection. When using Heat/Cool: Automatic cool gain adjustment Self-Tuning Yes Control outputs 1 Relay output SPST-NO, 250 VAC, 3 A (resistive load), electrical life: 100,000 operations, minimum applicable load: 5 V, 10 ma Voltage output (for driving SSR) Output voltage: 12 VDC ±20% (PNP), max. load current: 21 ma, with short-circuit protection circuit Current output 4 to 20 ma DC/0 to 20 ma DC, load: 500 max., resolution: approx. 10,000 Control outputs 2 Voltage output (for driving SSR) Output voltage: 12 VDC ±20% (PNP), max. load current: 21 ma, with short-circuit protection circuit Auxiliary outputs Number of outputs 0 or 2 or 3 or 4 max (depends on the model) Output specifications Relay output: SPST-NO, 250 VAC, 3 A (resistive load), electrical life: 100,000 operations, minimum applicable load: 5 V, 10 ma Event inputs Number of inputs 6 max External contact input specifications Contact input: ON: 1 k max., OFF: 100 k min. Non-contact input: ON: Residual voltage: 1.5 V max., OFF: Leakage current: 0.1 ma max. Current flow: Approx. 7 ma per contact Setting method Digital setting using front panel keys or via Remote Software CX-Thermo V4.4 Indication method 11-segment digital display and individual indicators Multi SP Up to eight set points (SP0 to SP7) can be saved and selected using event inputs, key operations, or serial communications. Other functions Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, heater burnout detection (including SSR failure detection), 40% AT, 100% AT, MV limiter, input digital filter, self-tuning, temperature input shift, run/stop, protection functions, extraction of square root, MV change rate limit, logic operations, PV/SV status display, simple program, automatic cooling coefficient adjustment Ambient operating temperature 10 to 55 C (with no condensation or icing) Ambient operating humidity 25% to 85% Storage temperature 25 to 65 C (with no condensation or icing) QLP (Quick Link Port USB connection via PC) Yes Degree of protection Front panel: IP66 Sampling period 50 ms Size in mm (HxWxD) 48x48x64 48x96x64 12
