2 Rozwiązania bezprzewodowe w ofercie firmy ROGER System RACS 5 AIR Integracja z systemem APERIO (ASSA ABLOY) 2

3 System RACS 5 AIR System RACS 5 AIR obejmuje opracowane przez firmę ROGER urządzenie bezprzewodowe funkcjonujące w ramach systemu RACS 5. Zamki i ekspandery systemu RACS 5 AIR podłącza się poprzez hub RWH-1 do kontrolera dostępu MC16. Urządzenie systemu RACS 5 AIR umożliwiają realizację oraz sterowania automatyką budynkową. Urządzenia RACS AIR: RWL-1 zamek wpuszczany w skrzydło z serwomechanizmem RWL-2 okucie bezprzewodowe z serwomechanizmem RWL-3 bezprzewodowy zamek szafkowy RWX-1/RWX-2 bezprzewodowe ekspandery we/wy RWH-1 interfejs RS485 (hub) systemu RACS 5 AIR 3

4 Terminologia zamków i okuć bezprzewodowych Okucie Zamek wpuszczany Wkładka bębenkowa Kompletny zamek 4

5 RWL-1 zamek bezprzewodowy Zamek RWL-1 umożliwia realizację jednostronnej, bezprzewodowej kontroli przejścia w systemie RACS 5. Zamek składa się z dwóch szyldów zespolonych z klamkami (okuć) oraz zamka wpuszczanego w skrzydło. W zestawie dostarczana jest wkładka bębenkowa, która umożliwia awaryjne otwarcie drzwi przy pomocy tradycyjnego klucza mechanicznego. Czytnik kart jest umieszczony w okuciu montowanym na wejściu do pomieszczenia. W momencie przyznania dostępu klamka jest sprzęgana z zamkiem wpuszczanym, co umożliwia otwarcie drzwi. Klamka okucia na wyjściu z pomieszczenia jest na stałe sprzężona z zamkiem wpuszczanym. Zamek umożliwia dołączenie zewnętrznych czujników otwarcia drzwi oraz położenia rygla. Stany wejść czujnikowych oraz stan baterii są raportowane do systemu. 5

6 RWL-1 Skrócona charakterystyka: praca w trybie autonomicznym i sieciowym zasięg komunikacji 10 m w otwartej przestrzeni karty ISO/IEC 14443A/MIFARE Ultralight/Classic/Plus/DESFire typowy czas pracy 2 lata przy 10 odczytach dziennie raportowanie stanu baterii do systemu lokalna sygnalizacja niskiego poziomu baterii ochrona IP40 deklaracja klasy odporności pożarowej EI30 6

7 RWL-2 okucie bezprzewodowe z serwomechanizmem i czytnikiem kart Okucie RWL-2 umożliwia realizację jednostronnej, bezprzewodowej kontroli przejścia w systemie RACS 5. Okucie składa się z dwóch szyldów zespolonych z klamkami. RWL-2 nie zawiera w zestawie zamka wpuszczanego, ale może współpracować z już zamontowanymi zamkami wpuszczanymi. Okucie RWL-2 może być opcjonalnie wyposażone we wkładkę patentową, która umożliwia awaryjne otwarcie drzwi przy pomocy tradycyjnego klucza mechanicznego. Czytnik kart jest umieszczony w okuciu montowanym na wejściu do pomieszczenia. W momencie przyznania dostępu klamka jest sprzęgana z zamkiem wpuszczanym, co umożliwia otwarcie drzwi. Klamka okucia na wyjściu z pomieszczenia jest na stałe sprzężona z zamkiem wpuszczanym. Okucie umożliwia dołączenie zewnętrznych czujników otwarcia drzwi oraz położenia rygla. Stany wejść czujnikowych oraz stan baterii są raportowane do systemu. 7

8 RWL-2 Skrócona charakterystyka: praca w trybie autonomicznym i sieciowym zasięg komunikacji 10 m w otwartej przestrzeni karty ISO/IEC 14443A/MIFARE Ultralight/Classic/Plus/DESFire typowy czas pracy 1 rok przy 10 odczytach dziennie raportowanie stanu baterii do systemu lokalna sygnalizacja niskiego poziomu baterii ochrona IP40 8

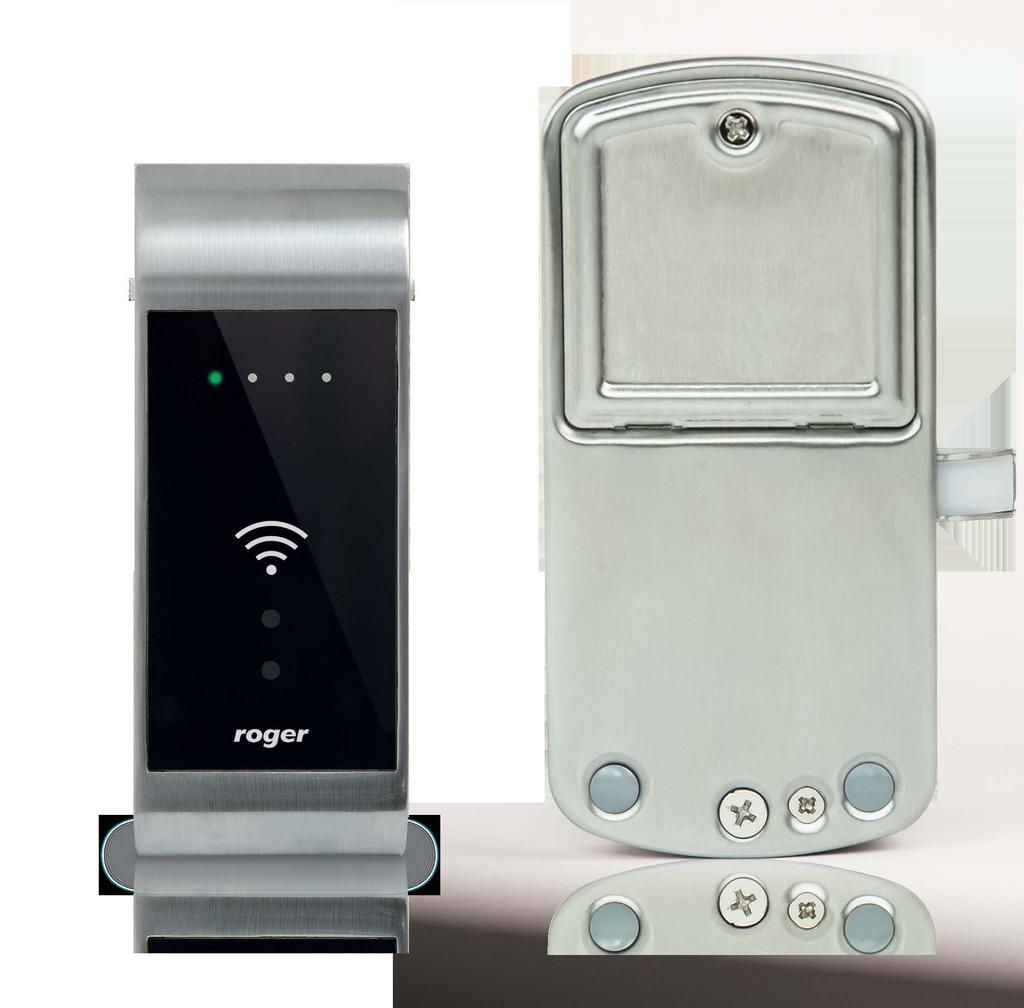

9 RWL-3 zamek szafkowy Zamek szafkowy RWL-3 umożliwia realizację bezprzewodowej do szafek i różnego rodzaju skrytek. Zamek RWL-3 składa się z czytnika zbliżeniowego montowanego na zewnątrz szafki oraz zasobnika na baterie zespolonego z mechanizmem ryglującym, który jest montowany wewnątrz szafki. Zamek wyposażony jest w czujnik położenia rygla oraz wejście do podłączenie zewnętrznego czujnika otwarcia drzwiczek. 9

10 RWL-3 Skrócona charakterystyka: identyfikacja użytkowników przy użyciu kart zbliżeniowych ISO/IEC 14443A/MIFARE Ultralight/Classic/Plus/DESFire typowy czas pracy 1 rok przy 10 odczytach dziennie sygnalizacja niskiego stanu baterii 10

11 RWX-1/RWX-2 ekspandery bezprzewodowe Ekspander RWX-1 jest dostosowany do instalacji pracujących pod napięciem 12 VDC i może być wykorzystywany do bezpośredniego sterowania zworą elektromagnetyczną lub elektrozaczepem. Ekspander RWX-2 jest z kolei przeznaczony do bezpośredniego sterowania odbiornikami mocy pracującymi pod napięciem 230 VAC. Oba bezprzewodowo kontrolowane ekspandery mogą być montowane w standardowej puszce instalacyjnej, na szynie DIN lub na płaskiej powierzchni np. w obudowie metalowej. Linie wyjściowe ekspandera można wykorzystać w automatyce budynkowej do bezprzewodowego załączania/kontrolowania innych urządzeń/systemów, a linie wejściowe ekspandera można wykorzystać do uzyskiwania informacji na temat stanów urządzeń, czujników, itp. 11

12 RWH-1 Interfejs RS485 (hub) systemu RACS 5 AIR RWH-1 to interfejs sprzętowy RS485 umożliwiający komunikację zamków i ekspanderów bezprzewodowych z kontrolerem MC16. Do pojedynczego RWH-1 można podłączyć do 8 urządzeń bezprzewodowych. Maksymalna ilość interfejsów obsługiwanych przez kontroler to 16 urządzeń, ale maksymalna całkowita ilość urządzeń bezprzewodowych czyli zamków i ekspanderów obsługiwanych przez kontroler MC16 to 16 urządzeń. 12

13 Dobór urządzeń i projektowanie systemu Zasady doboru urządzeń: ilość i rodzaje kontrolerów (1-16 przejść) w zależności od sumarycznej ilości przejść w systemie maks. 16 urządzeń bezprzewodowych na kontroler MC16 maks. 16 interfejsów RWH-1 na kontroler maks. 8 urządzeń bezprzewodowych na interfejs RWH-1 zasięg interfejsu RWH-1 do 10 m okablowanie typu U/UTP kat.5 (Ethernet, RS485) zasilanie interfejsów z zasilaczy PS20 lub wyjścia zasilającego kontrolera interfejs RUD-1 do programowania zamków i interfejsu 13

14 Integracja z systemem APERIO (ASSA ABLOY) Integracja z systemem APERIO umożliwia wykorzystanie zamków bezprzewodowych systemu APERIO firmy ASSA ABLOY jako terminali dostępu w systemie RACS 5. Urządzeniem pośredniczącym w komunikacji pomiędzy kontrolerem MC16, a zamkami jest ekspander MCX16-AP. Ekspander wymaga licencji określającej ilość obsługiwanych zamków APERIO. 14

15 Dobór urządzeń i projektowanie systemu Zasady doboru urządzeń: ilość i rodzaje kontrolerów (1-16 przejść) w zależności od sumarycznej ilości przejść w systemie maks. 16 urządzeń bezprzewodowych na kontroler MC16 maks. 2 huby APERIO na ekspander MCX16-AP maks. 8 zamków na hub AH40 zasięg huba AH40 do 25 m okablowanie typu U/UTP kat.5 (Ethernet, RS485) zasilanie huba AH40 z zasilacza PS20, wyjścia zasilającego kontrolera lub metodą PoE 15
