1 ZAKŁAD PREFABRYKACJI URZĄDZEŃ ELEKTRYCZNYCH PREFEL INŻ. KAROL GASZEK ul. FRYSZTACKA 139, CIESZYN Tel KATALOG WYROBÓW WERSJA: A OBUDOWY METALOWE TYPU IP54 PRZEGLĄD OFERTY 2015

2 O FIRMIE ZAKŁAD PREFABRYKACJI URZĄDZEŃ ELEKTRYCZNYCH PREFEL inż. Karol Gaszek z siedzibą w Cieszynie przy ul. Frysztackiej 139 powstał w 1986 roku jako przedsiębiorstwo prywatne. Od początku działa w branży elektroenergetyki przemysłowej. Do swojej obecnej siedziby firma została przeniesiona w 1998 roku. Firma produkuje obecnie urządzenia elektroenergetyczne tj. systemy rozdziału energii elektrycznej, automatykę, aparaturę łączeniową, sterowniczą i zabezpieczającą niskiego napięcia. Wyroby te są wykonywane na konkretne zamówienia Inwestorów. W przypadku braku dokumentacji biuro projektowe Firmy PREFEL opracowuje każdą potrzebną do wykonania zamówienia dokumentację. Posiadamy nowoczesny park maszynowy i doświadczoną załogę, które gwarantują wysoką jakość i niezawodność naszych wyrobów. W skład parku maszynowego wchodzą m in.: laser Fiber 3015 firmy Bystronic, water jet firmy Resato, krawędziarka Bystronic, Durma, Atlantic i dwie Beyeler, oraz nożyce gilotynowe firmy Atlantic i Orliński. W pełni wyposażone spawalnie i lakiernia proszkowa pozwalają na tworzenie obudów od projektu do gotowego wyrobu. Konstrukcje naszych rozdzielnic pozwalają na ich dalszą rozbudowę i modernizację. Produkowane przez Firmę PREFEL urządzenia elektroenergetyczne znajdują zastosowanie na terenie całej Polski w takich obiektach, jak: zakłady produkcyjne, oczyszczalnie ścieków, stacje wodociągów, zasilania hipermarketów. Dla odbiorców indywidualnych wykonywane są złącza kablowe, szafki budowlane (25A-250A), szafki licznikowe, tablice licznikowe. Na produkowane wyroby typowe, firma posiada świadectwa badań wydane przez notyfikowane jednostki badawcze. W roku 2002 Firma uzyskała certyfikat EN ISO 9001:2008. Firma nasza wdrożyła i stosuje System Zarządzania Jakością w zakresie projektowania, produkcji i serwisu urządzeń sterowniczych, rozdzielnic niskiego napięcia. Strona 1

3 Obudowy metalowe IP54 możemy podzielić na grupy: 1. Obudowy natynkowe wewnętrzne: -NW 2. Obudowy natynkowe zewnętrzne: -NZ 3. Obudowy natynkowe zewnętrzne w wykonaniu specjalnym ze stali nierdzewnej : -NOH 4. Obudowy stojące wewnętrzne: -SW 5. Obudowy stojące zewnętrzne: -SZ 6. Obudowy stojące modułowe wewnętrzne: -MW 7. Obudowy stojące modułowe zewnętrzne: -MZ 8. Obudowy stojące zewnętrzne w wykonaniu specjalnym ze stali nierdzewnej : -SOH Strona 2

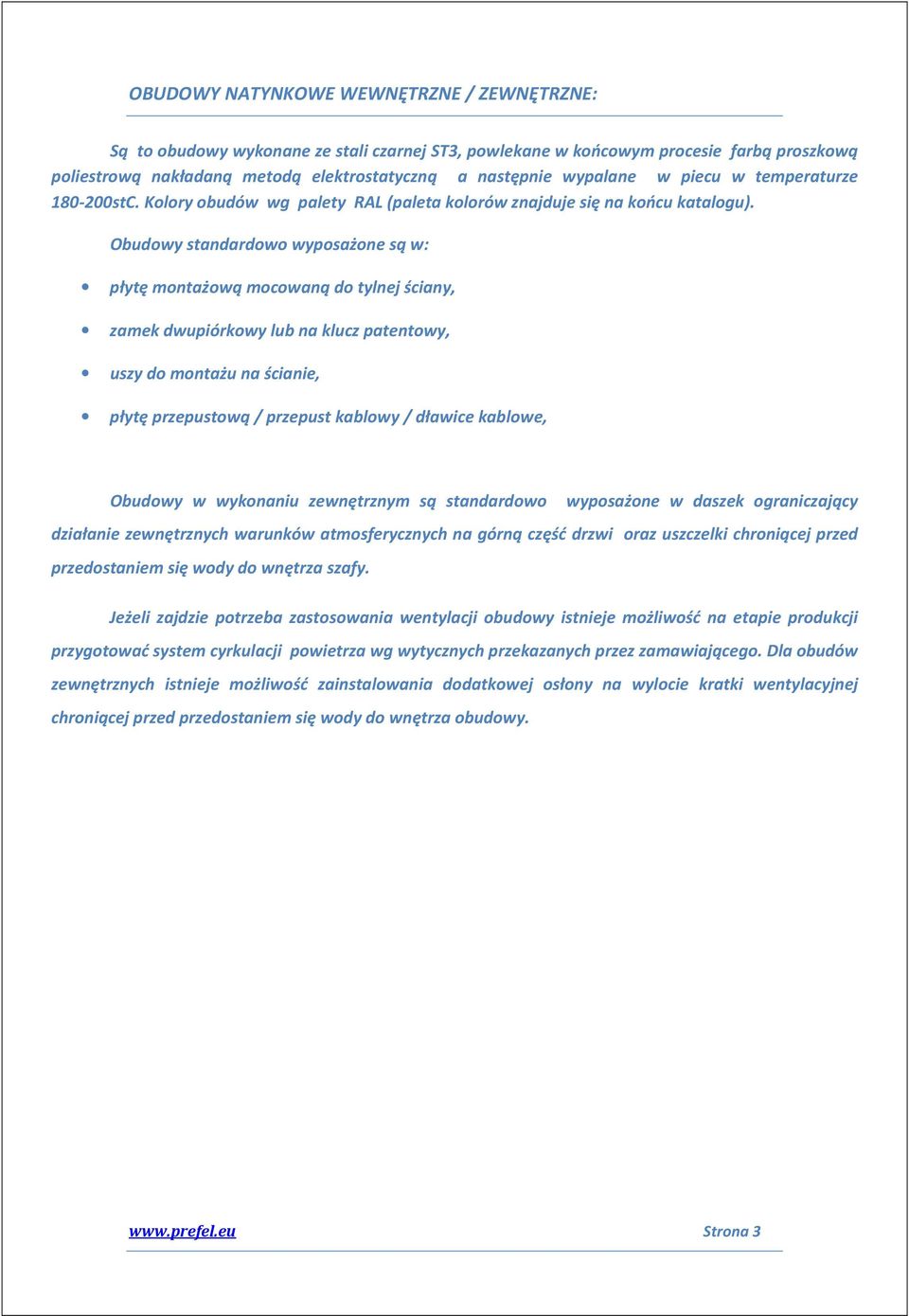

4 OBUDOWY NATYNKOWE WEWNĘTRZNE / ZEWNĘTRZNE: Są to obudowy wykonane ze stali czarnej ST3, powlekane w końcowym procesie farbą proszkową poliestrową nakładaną metodą elektrostatyczną a następnie wypalane w piecu w temperaturze stC. Kolory obudów wg palety RAL (paleta kolorów znajduje się na końcu katalogu). Obudowy standardowo wyposażone są w: płytę montażową mocowaną do tylnej ściany, zamek dwupiórkowy lub na klucz patentowy, uszy do montażu na ścianie, płytę przepustową / przepust kablowy / dławice kablowe, Obudowy w wykonaniu zewnętrznym są standardowo wyposażone w daszek ograniczający działanie zewnętrznych warunków atmosferycznych na górną część drzwi oraz uszczelki chroniącej przed przedostaniem się wody do wnętrza szafy. Jeżeli zajdzie potrzeba zastosowania wentylacji obudowy istnieje możliwość na etapie produkcji przygotować system cyrkulacji powietrza wg wytycznych przekazanych przez zamawiającego. Dla obudów zewnętrznych istnieje możliwość zainstalowania dodatkowej osłony na wylocie kratki wentylacyjnej chroniącej przed przedostaniem się wody do wnętrza obudowy. Strona 3

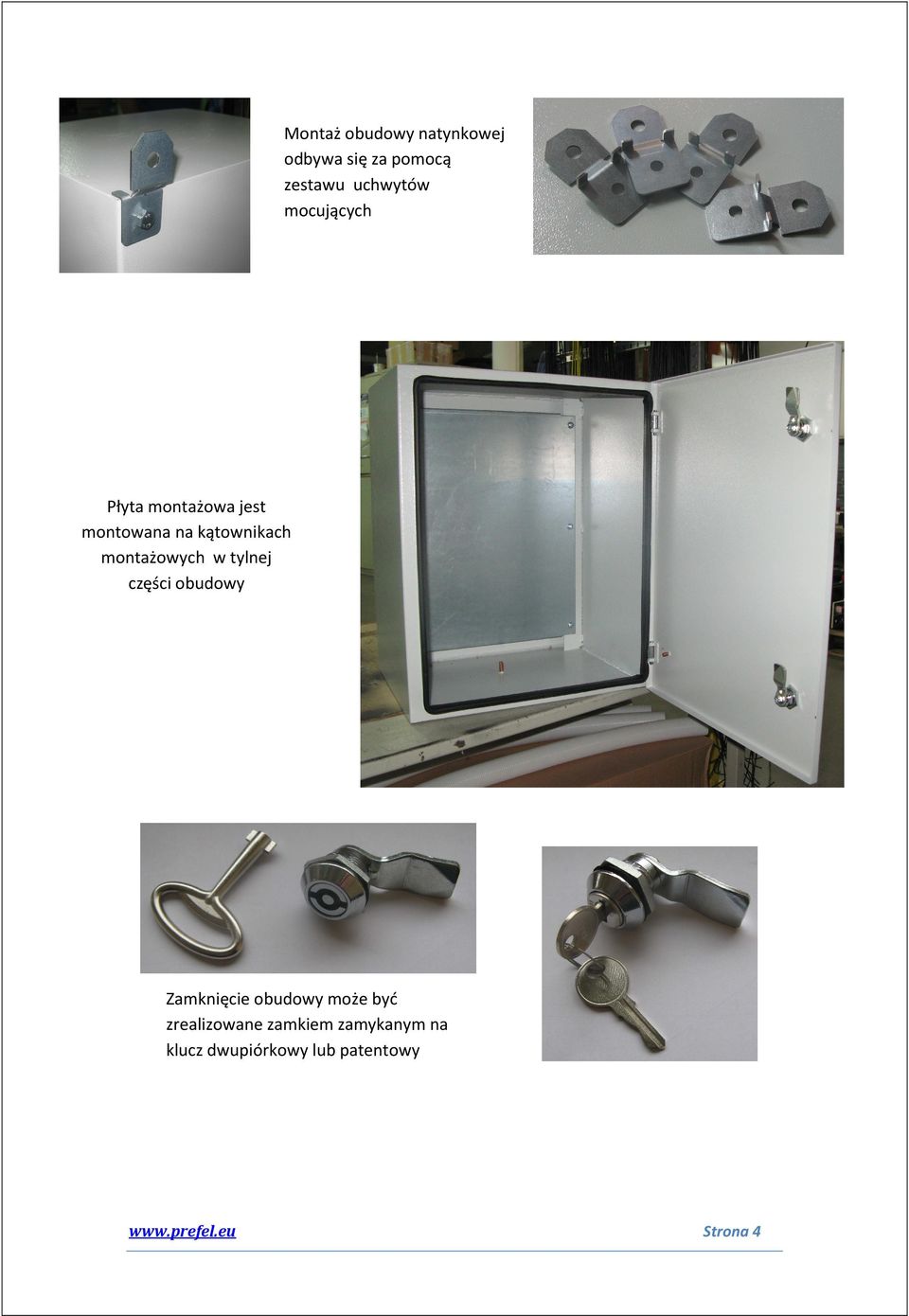

5 Montaż obudowy natynkowej odbywa się za pomocą zestawu uchwytów mocujących Płyta montażowa jest montowana na kątownikach montażowych w tylnej części obudowy Zamknięcie obudowy może być zrealizowane zamkiem zamykanym na klucz dwupiórkowy lub patentowy Strona 4

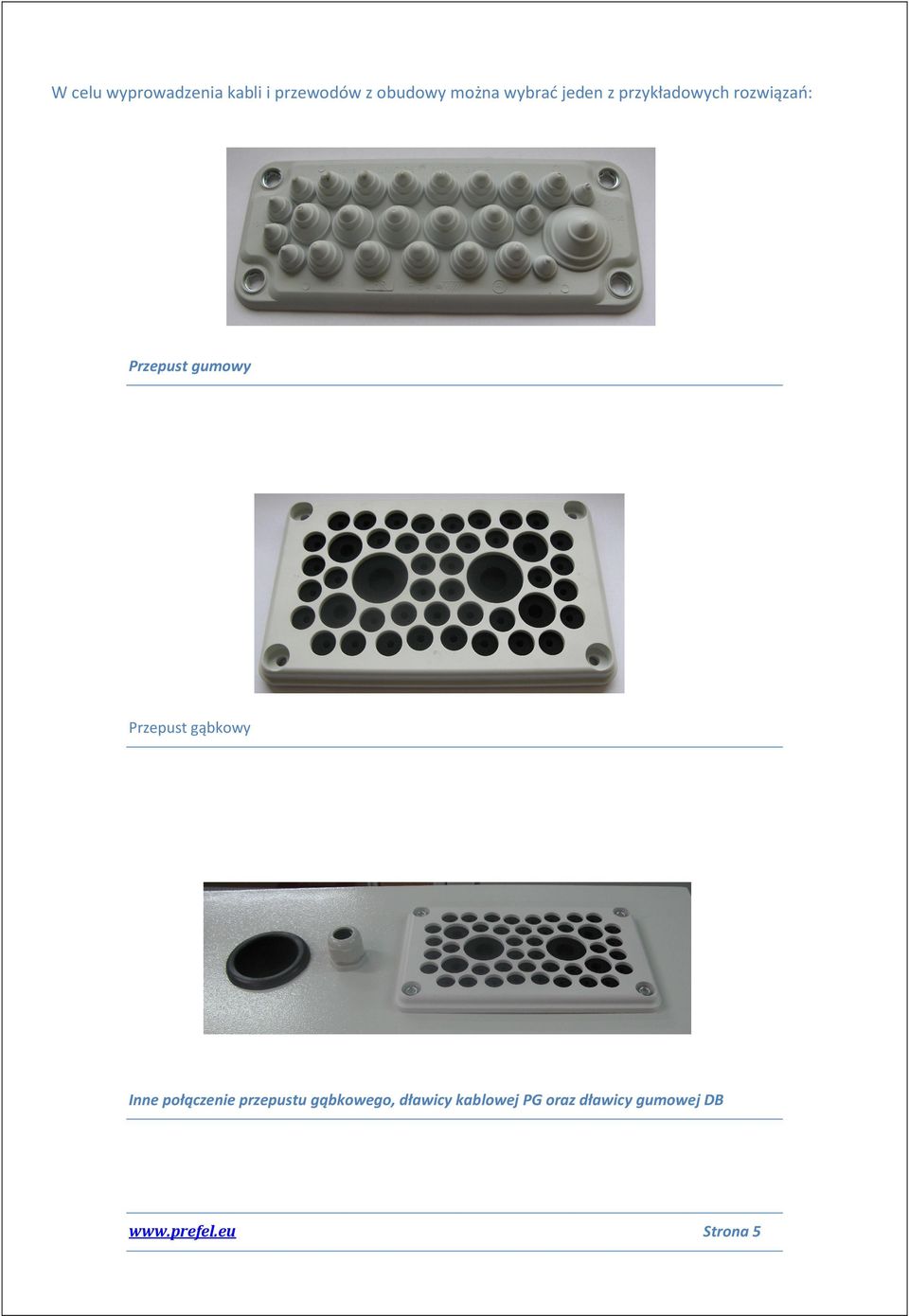

6 W celu wyprowadzenia kabli i przewodów z obudowy można wybrać jeden z przykładowych rozwiązań: Przepust gumowy Przepust gąbkowy Inne połączenie przepustu gąbkowego, dławicy kablowej PG oraz dławicy gumowej DB Strona 5

7 OBUDOWY NATYNKOWE W WYKONANIU SPECJALNYM: -NOH Dla obudów narażonych na działanie warunków atmosferycznych obudowa może być wyposażona w daszek w celu ograniczenia działania wody na górną część drzwi i uszczelki. Odpowiednio wyprofilowany języczek zamka daje pewne zamknięcie poprzez docisk uszczelki do drzwi Zamek stalowy powlekany warstwą ochronną, dwupiórkowy lub na klucz patentowy Płyta montażowa wykonana z blachy stalowej ocynkowanej grubości 2mm Uszczelka nakładana na krawędź zapewnia szczelność obudowy oraz chroni przed ostrą krawędzią Strona 6

8 TYPOSZEREG OBUDÓW NATYNKOWYCH : Wykonanie szaf jest zawarte w numerze katalogowym podanym w poniższej tabeli. Pierwszy człon oznacza wykonanie na stopień ochrony IP54 zgodnie z badaniem typu. Kolejne litery NW oraz NZ oznaczają wykonanie natynkowe do użytku wewnętrznego lub zewnętrznego. Rząd cyfr oznacza odpowiednio wymiary szaf szerokość x wysokość x głębokość Np.: -NW-2315 oznacza obudowę o stopniu ochrony IP 54, natynkową do użytku wewnątrz pomieszczeń o wymiarach 200x300x150mm. B C A Strona 7

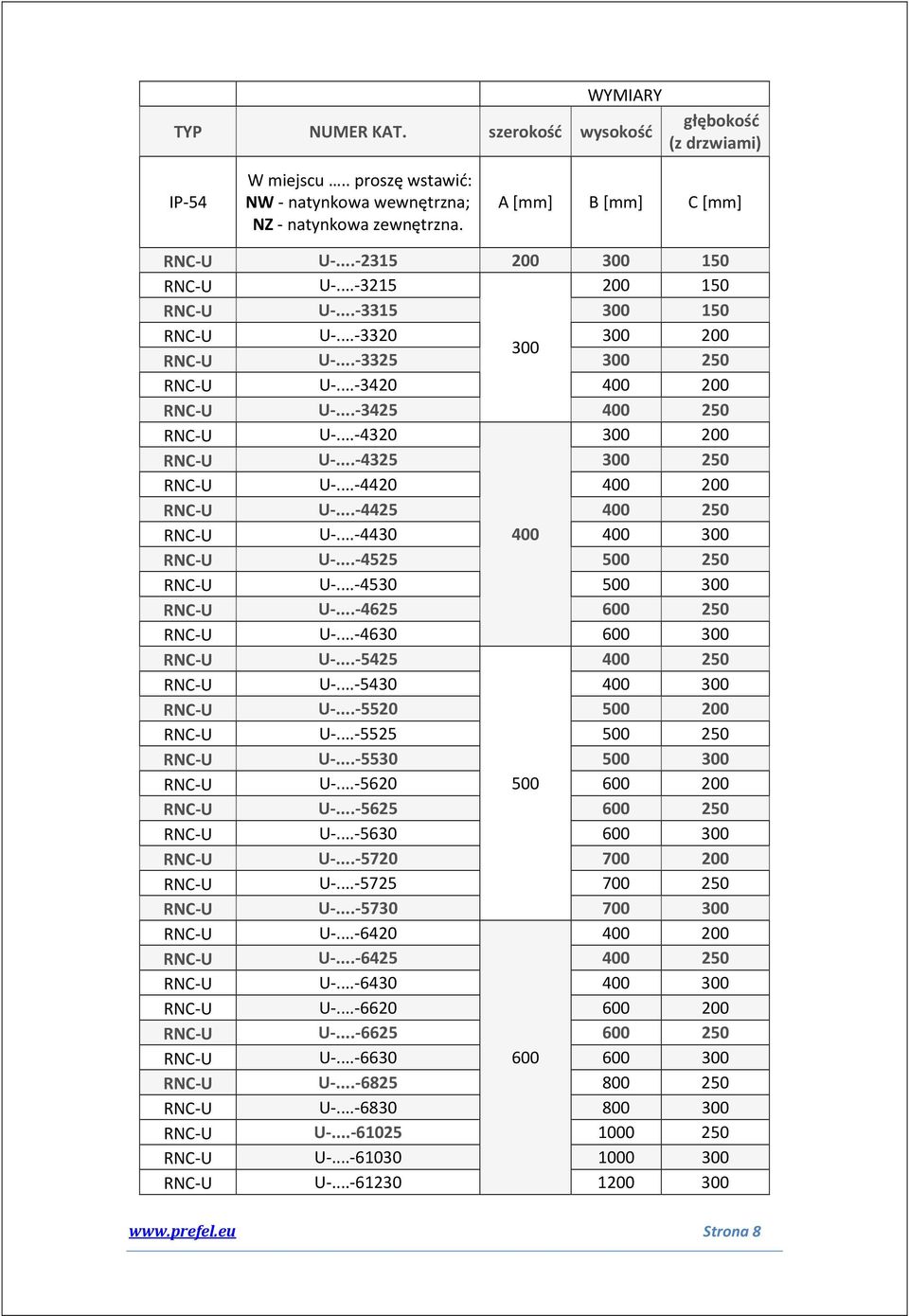

9 WYMIARY TYP NUMER KAT. szerokość wysokość głębokość (z drzwiami) IP-54 W miejscu.. proszę wstawić: NW - natynkowa wewnętrzna; NZ - natynkowa zewnętrzna. A [mm] B [mm] C [mm] U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U Strona 8

10 U U U U U U U U U U U U U U U U U U U U U U Strona 9

11 OBUDOWY WOLNOSTOJĄCE : Obudowa metalowa w wykonaniu pod zabudowę aparatury modułowej Zamek trzy-punktowy zapewnia pewne przyleganie uszczelki do drzwi Cokół wykonany z ceownika o wysokości 100mm daje pewną podstawę oraz zapewnia sztywność szafy. Wzmocnienia na wysokość drzwi zapewniają ich odpowiednią sztywność oraz spełniają rolę wsporników ułatwiając prowadzenie koryt grzebieniowych dla wiązek przewodów do urządzeń sterująco - sygnalizacyjnych Strona 10

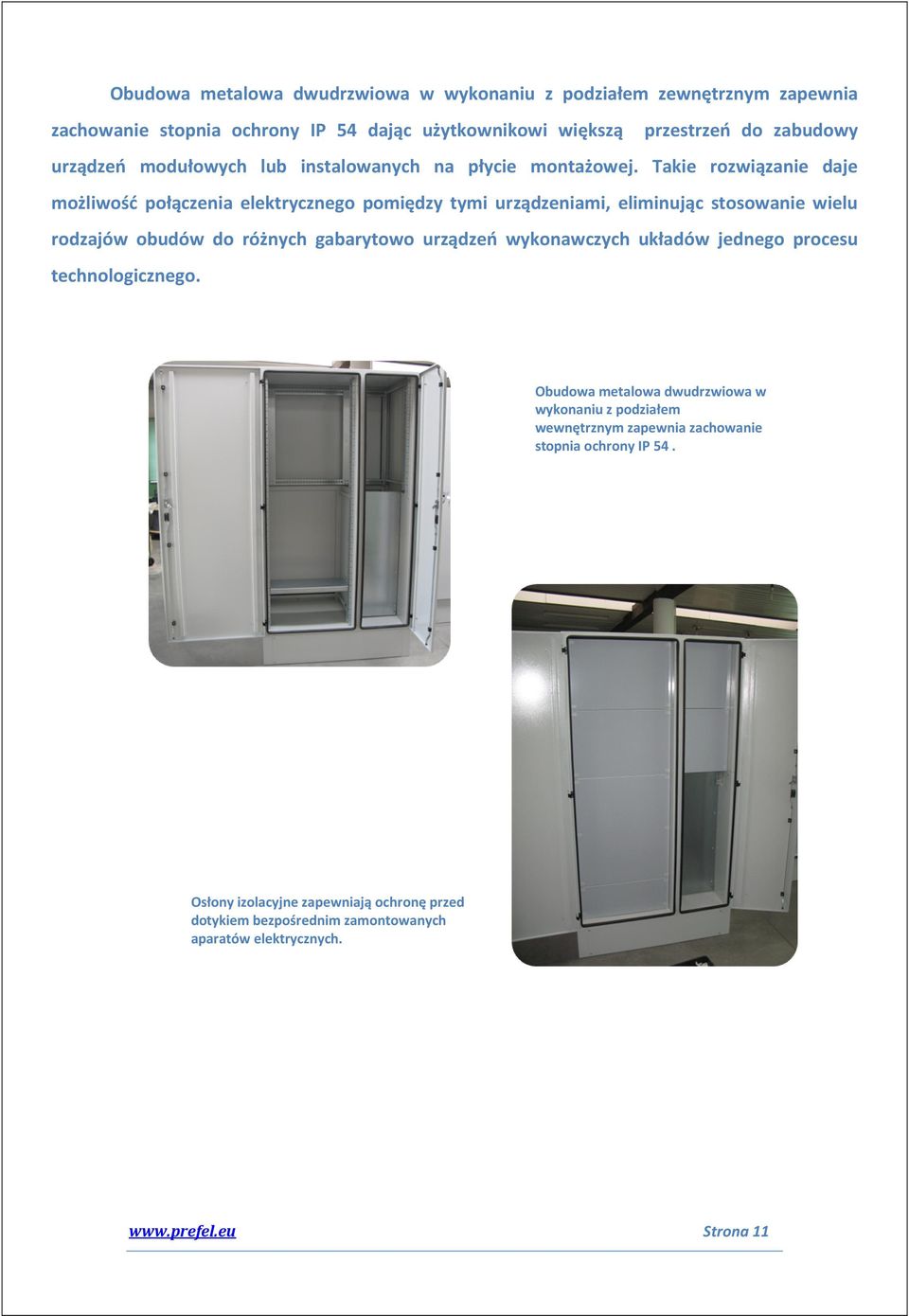

12 Obudowa metalowa dwudrzwiowa w wykonaniu z podziałem zewnętrznym zapewnia zachowanie stopnia ochrony IP 54 dając użytkownikowi większą przestrzeń do zabudowy urządzeń modułowych lub instalowanych na płycie montażowej. Takie rozwiązanie daje możliwość połączenia elektrycznego pomiędzy tymi urządzeniami, eliminując stosowanie wielu rodzajów obudów do różnych gabarytowo urządzeń wykonawczych układów jednego procesu technologicznego. Obudowa metalowa dwudrzwiowa w wykonaniu z podziałem wewnętrznym zapewnia zachowanie stopnia ochrony IP 54. Osłony izolacyjne zapewniają ochronę przed dotykiem bezpośrednim zamontowanych aparatów elektrycznych. Strona 11

13 Zamknięcie każdego pola na klucz patentowy zabezpiecza przed dostaniem się do wnętrza szafy osób nieupoważnionych. Cokół skręcany daje możliwość wprowadzenia kabli przez dławiki umieszczone w dnie szafy. Możliwość wykonania w wysokościach 100 i 200mm Strona 12

14 TYPOSZEREG OBUDÓW WOLNOSTOJĄCYCH : Standardowo każda szafa jest wyposażona w płytę montażową wykonaną z blachy ocynkowanej o grubości 2 3 mm, zależnej od gabarytu szafy oraz od aparatury jaka ma się w niej znajdować. Obudowy wyposażone są w zamek 3 lub 4 punktowy zapewniający szczelność i dający pewne zamknięcie drzwi. Wykonanie szaf jest zawarte w numerze katalogowym podanym w poniższej tabeli. Pierwszy człon oznacza wykonanie na stopień ochrony IP54 zgodnie z badaniem typu. Następne litery SW oraz SZ oznaczają wykonanie szafy stojącej do użytku wewnętrznego lub zewnętrznego. Rząd cyfr oznacza odpowiednio wymiary szaf szerokość x wysokość x głębokość Ostatnia cyfra 100 oznacza wysokość cokołu podaną w milimetrach. Na rysunku poniżej to litera D. Np.: U-SW oznacza szafę o stopniu ochrony IP 54, do użytku wewnętrznego o wymiarach 600x1600x400mm i wysokości cokołu 100mm. Jeżeli zaistniałaby możliwość wykonania innej wysokości cokołu D wystarczy podać to w numerze katalogowym po myślniku jako cyfrę określającą wysokość cokołu w milimetrach. Możliwe wykonania to 100 lub 200mm. Istnieje możliwość wykonania większej wysokości niż standardowe, jednak jest to uzależnione od gabarytu obudowy na nim spoczywającej i wtedy może zaistnieć potrzeba indywidualnego wykonania konstrukcyjnego. W takim przypadku prosimy o kontakt. Strona 13

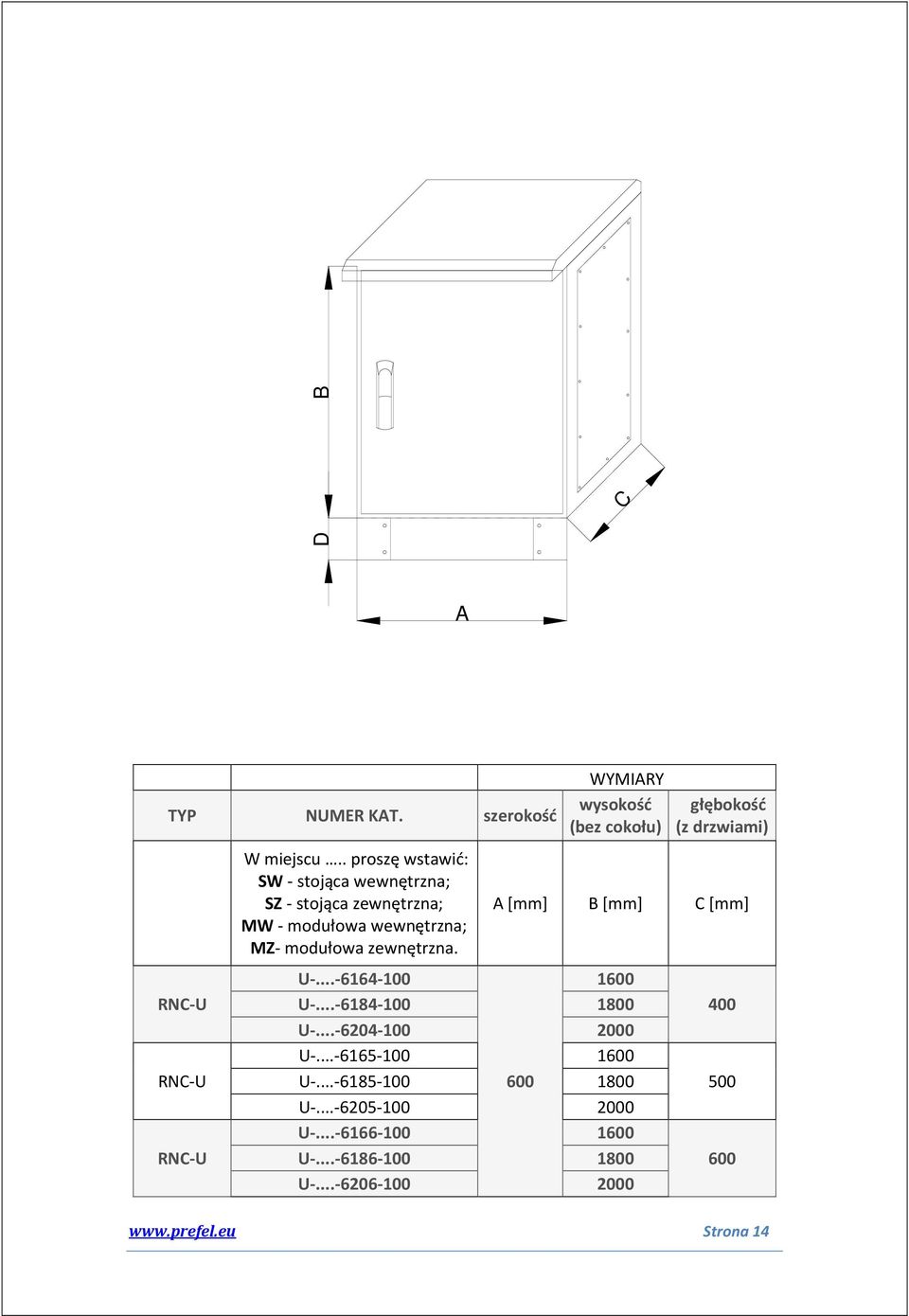

15 B C D A TYP NUMER KAT. szerokość WYMIARY wysokość (bez cokołu) głębokość (z drzwiami) W miejscu.. proszę wstawić: SW - stojąca wewnętrzna; SZ - stojąca zewnętrzna; MW - modułowa wewnętrzna; MZ- modułowa zewnętrzna. A [mm] B [mm] C [mm] U U U U U U U U U Strona 14

16 U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U Na indywidualne zamówienie klienta możliwe jest wykonanie szafy niestandardowej, zarówno w zakresie wymiarów oraz wyposażenia. Strona 15

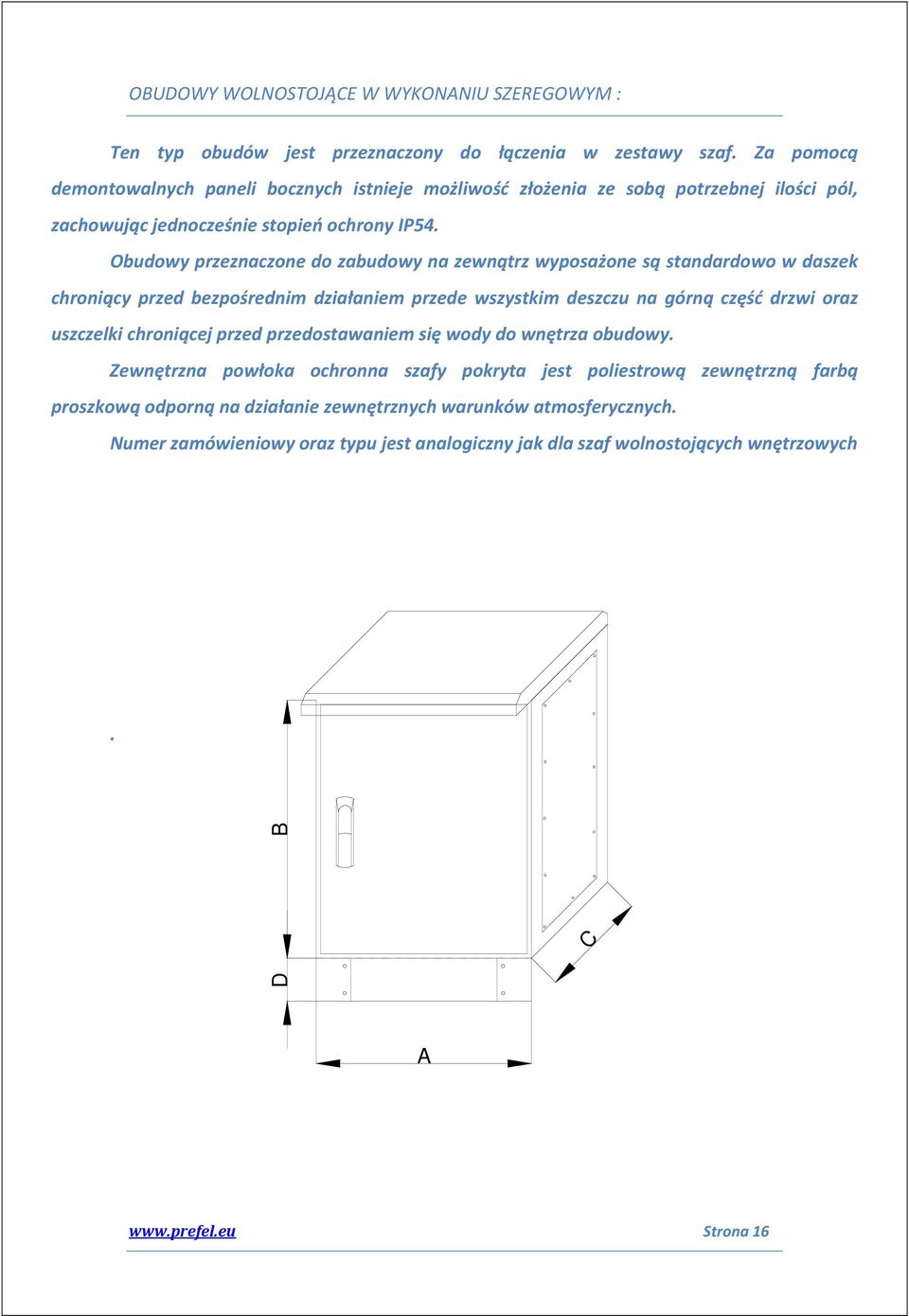

17 OBUDOWY WOLNOSTOJĄCE W WYKONANIU SZEREGOWYM : Ten typ obudów jest przeznaczony do łączenia w zestawy szaf. Za pomocą demontowalnych paneli bocznych istnieje możliwość złożenia ze sobą potrzebnej ilości pól, zachowując jednocześnie stopień ochrony IP54. Obudowy przeznaczone do zabudowy na zewnątrz wyposażone są standardowo w daszek chroniący przed bezpośrednim działaniem przede wszystkim deszczu na górną część drzwi oraz uszczelki chroniącej przed przedostawaniem się wody do wnętrza obudowy. Zewnętrzna powłoka ochronna szafy pokryta jest poliestrową zewnętrzną farbą proszkową odporną na działanie zewnętrznych warunków atmosferycznych. Numer zamówieniowy oraz typu jest analogiczny jak dla szaf wolnostojących wnętrzowych. B C D A Strona 16

18 Zastosowanie uszczelki pod wpuszczaną osłoną oraz zewnętrznymi drzwiami zapewnia szczelność obudowy o stopniu IP54. Zastosowanie daszku zapewnia ograniczenie działania warunków atmosferycznych na górną część drzwi i uszczelki chroniącej przed przedostaniem się wody do wnętrza szafy. Pionowy profil perforowany na którym przykręcana jest płyta montażowa. Dzięki poziomym wspornikom otworowanym istnieje możliwość ustalenia odpowiedniej głębokości na jakiej ma znajdować się płyta montażowa. Strona 17

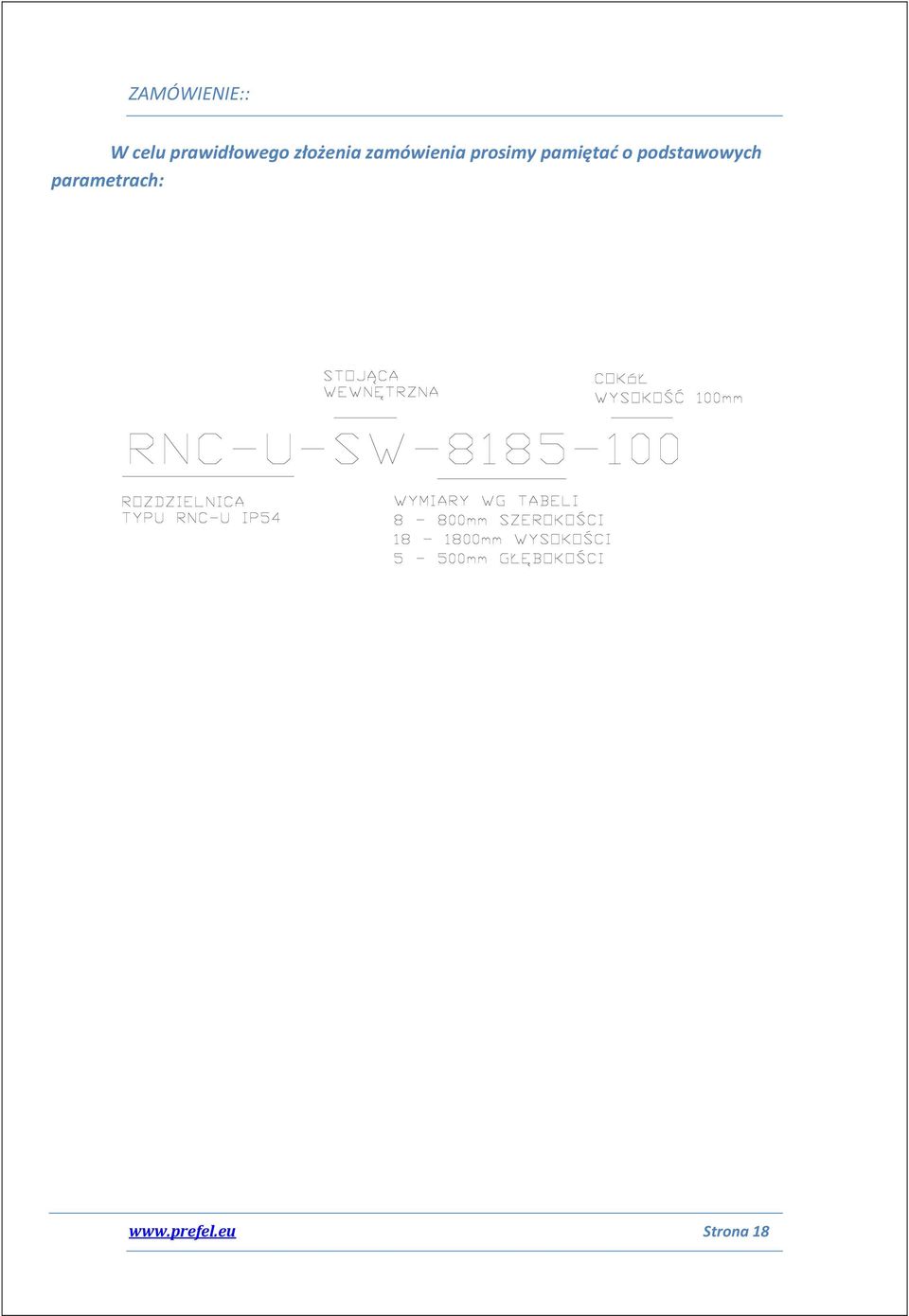

19 ZAMÓWIENIE:: W celu prawidłowego złożenia zamówienia prosimy pamiętać o podstawowych parametrach: Strona 18

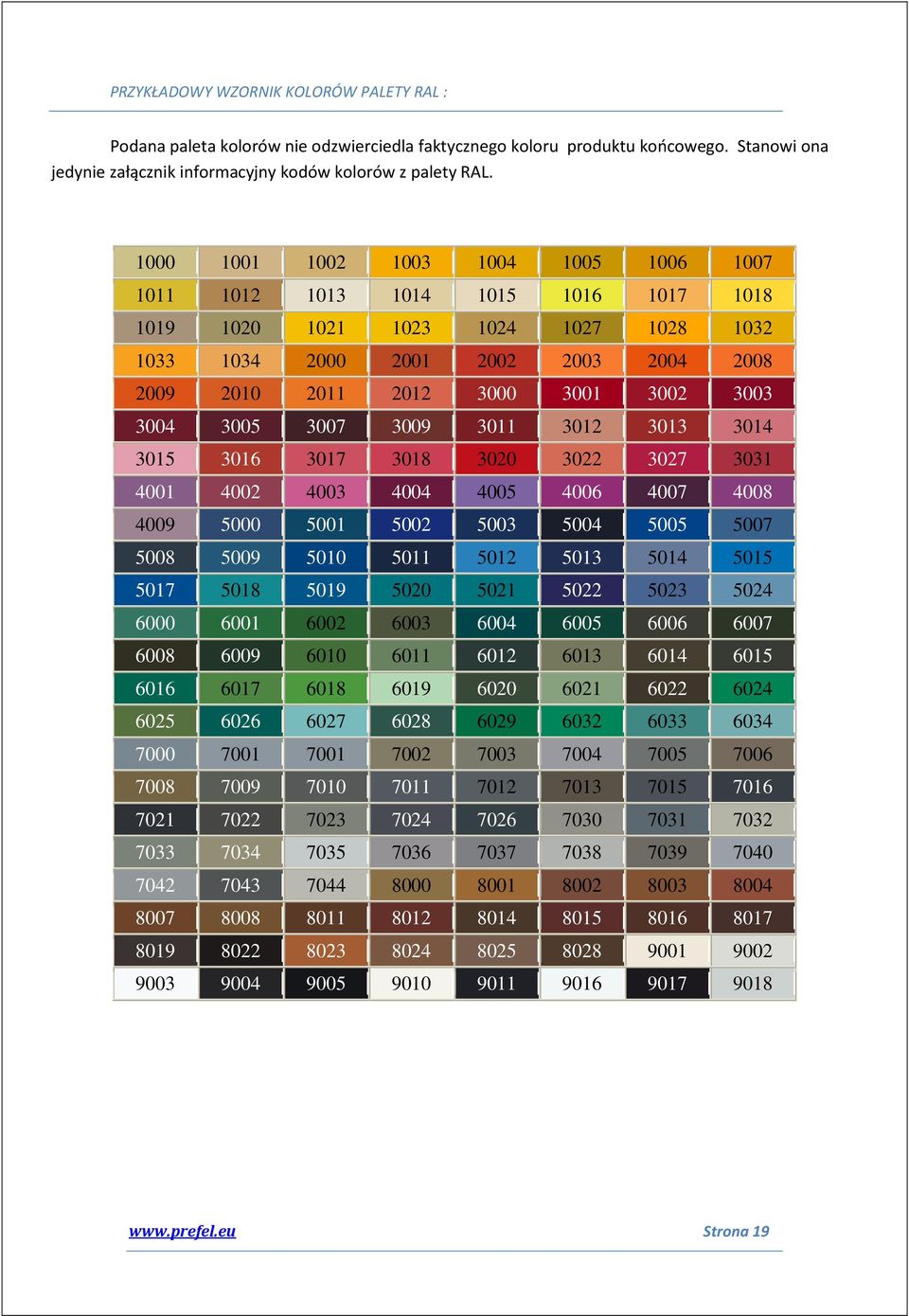

20 PRZYKŁADOWY WZORNIK KOLORÓW PALETY RAL : Podana paleta kolorów nie odzwierciedla faktycznego koloru produktu końcowego. Stanowi ona jedynie załącznik informacyjny kodów kolorów z palety RAL Strona 19
