Działka o nr ew. 34/8 obręb Tarnów, ul. Wilsona, Tarnów

Transkrypt

1

2 Symbol dokumentacji: R egz. nr 2 Stadium: Projekt rozbiórki Obiekt: Lokalizacja: Inwestor: GPZ 110/15/6 kv Nowotki Działka o nr ew. 34/8 obręb Tarnów, ul. Wilsona, Tarnów Tauron Dystrybucja S.A. z siedzibą przy ul. Jasnogórskiej 11 w Krakowie, Kraków Oddział w Tarnowie, ul. Lwowska 72-96B, Tarnów Autor opracowania: Tytuł opracowania: ELTEL Networks Energetyka S.A Olsztyn Gutkowo 81D PB-02. Projekt rozbiórki budynków oraz konstrukcji. Branża konstrukcyjno-budowlana Projektował: mgr inż. Łukasz Jaklik upr. proj. PDK/0154/POOK/14. Opracował: mgr inż. Mateusz Płutniak. Branża elektryczna Projektował: mgr inż. Jagoda Trzaskoś upr. proj. PDK/0143/POOE/11. Opracował: mgr inż. Mateusz Wiśniewski. Iskrzynia, kwiecień 2016

3 Zakres dokumentacji dla zadania Przebudowa (modernizacja) GPZ Nowotki. Symbol: R Lp. Zakres dokumentacji. Oznaczenie Podział na opracowania. dokumentacji 1. Przebudowa (modernizacja) GPZ Nowotki. PB PROJEKT BUDOWLANY Projekt rozbiórki budynków oraz konstrukcji. PB Organizacja ruchu na czas budowy PB PROJEKT BUDOWLANO WYKONAWCZY Przebudowa wjazdu publicznego. PBW-04 PROJEKT WYKONAWCZY 5. Budynek stacyjny. Architektura. PW-A1 6. Budynek stacyjny. Konstrukcja. Część PW-K1.A PW-K1.A 7. Budynek stacyjny. Konstrukcja. Część PW-K1.B PW-K1.B 8. Budynek stacyjny.instalacje elektryczne. PW-E1 Budynek stacyjny. Instalacje sanitarne wewnętrzne. BUDYNEK 9. Ogrzewanie, wentylacja mechaniczna, grawitacyjna PW-S1 i klimatyzacja. 10. Instalacja wewnętrzna wod-kan. PW-S2 11. Wyposażenie stacji w sprzęt BHP i p.poż. PW-H1 12. Droga wewnętrzna. PW-D1 13. Instalacja kanalizacji ogólnospławnej PW-S3 ZAGOSPODAROWANIE 14. Stanowiska słupowe 110kV. Fundamenty i konstrukcje PW-K2 TERENU 15. Ogrodzenie. Ściana p.poż PW-K3 16. Oświetlenie zewnętrzne, ochrona odgromowa. PW-E5 17. Rozdzielnia 110 kv, transformatory mocy. Obwody pierwotne. PW-E2 18. Obwody pierwotne rozdzielni 6 i 15 kv. Linie kablowe zasilające. PW-E3 19. OBWODY PIERWOTNE Stanowiska transformatorów potrzeb własnych i rezystorów uziemiających. Stanowiska BKR. Linie PW-E4 kablowe zasilające. (Obliczenia techniczne) 20. Kablowe linie zasilające WN 110kV. PW-L1 21. Wprowadzenie linii napowietrznych 110 kv do stacji, tymczasowe połączenie linii 110 kv na przedpolu stacji PW-L2 22. Wyprowadzenie linii odpływowych 6 i 15 kv. PW-L3 23. Rozdzielnia 110 kv. Pole nr 2. Transformator 110/15/6kV nr 1 PW-R1 24. Rozdzielnia 110 kv. Pole nr 3. Linia 110kV Ponar PW-R2 25. Rozdzielnia 110 kv. Pole nr 4. Sprzęgło. Zabezpieczenie szyn i lokalna rezerwa wyłącznikowa PW-R3 110 kv. 26. Rozdzielnia 110 kv. Pole nr 5. Linia 110kV Tamel PW-R4 27. Rozdzielnia 110 kv. Pole nr 6. Transformator 110/15/6kV nr 2 PW-R5 28. Sygnalizacja centralna stacji. PW-R6 29. Rozdzielnia 15 kv. Obwody wtórne. PW-R7 30. OBWODY WTÓRNE Rozdzielnia 6 kv. Obwody wtórne. PW-R8 31. Rozdzielnice potrzeb własnych 400/230VAC, 220VDC, 230VAC, 48VDC PW-P1 32. Telemechanika.Centrum lokalne WindEx. Łącza inżynierskie. PW-T1 33. Pomiar energii. PW-Q1 34. Telekomunikacja. PW-T2 35. SE 110/6kV Tamel. Instalacja półkompletu zabezpieczenia odcinkowego. Linia 110kV Nowotki. PW-R9 SE 110/15/6 kv Ponar. Instalacja półkompletu 36. zabezpieczenia odcinkowego. Pole nr 1, linia 110kV PW-R10 Nowotki. 37. System ochrony technicznej SOT. PW-SOT1 38. Pozostałe Instrukcja bezpieczeństwa pożarowego obiektu PW-H2 39. Warunki realizacji inwestycji. WRI-1

4

5 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R Spis treści 1. Strona tytułowa.2 2. Spis treści Oświadczenie Karta zmian.7 5. Kserokopie uprawnień projektantów oraz zaświadczeń przynależności projektantów do izby samorządu zawodowego Wyrys z mapy ewidencyjnej gruntów i budynków 9 7. Skrócony wypis ze skorowidza działek Decyzja o środowiskowych uwarunkowaniach OPIS TECHNICZNY Zakres opracowania Podstawa opracowania Informacje ogólne Podstawa opracowania Przyczyny rozbiórki Stan istniejący Rozbiórka budynku A budynek rozdzielni 15 i 6kV Etapy prac Rozbiórka budynku B budynek rozdzielni 6kV Etapy prac Rozbiórki i demontaże elementów rozdzielni R110kV Zapewnienie bezpieczeństwa ludzi i mienia, BHP w trakcie rozbiórki Informacje na temat utylizacji DOKUMENTACJA FOTOGRAFICZNA Budynek A budynek rozdzielni 15 i 6kV Budynek B - budynek rozdzielni 6kV Rozdzielnia R110kV RYSUNKI /26

6 KARTA ZMIAN KONSTRUKCYJNO TECHNOLOGICZNYCH L.p. Data Treść zmiany Podstawa zmiany Autor zmiany Podpis Zatwierdził Podpis F. 7/ /1

7

8

9 Zaświadczenie o numerze weryfikacyjnym: PDK-HA1-HTJ-GCB * Pan Łukasz Jaklik o numerze ewidencyjnym PDK/BO/0054/15 adres zamieszkania ul. Sikorskiego 45, Jedlicze jest członkiem Podkarpackiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Zbigniew Detyna, Przewodniczący Rady Podkarpackiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Podpis jest prawidłowy

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 9. OPIS TECHNICZNY Zakres opracowania. Przedmiotem niniejszego opracowania jest projekt rozbiórki dwóch budynków stacyjnych. Rozbiórce podlegają budynki starej rozdzielni 6kV, wspólnej rozdzielni 6 i 15kV oraz konstrukcje wsporcze pod aparaturę i przewody wraz z fundamentami Podstawa opracowania Informacje ogólne. 11/26 Obiekt: Adres: GPZ 110/15/6 kv Nowotki ul. Wilsona, Tarnów Inwestor: Tauron Dystrybucja S.A. ul. Jasnogórska 11, Kraków Oddział w Tarnowie, ul. Lwowska 72-92b, Tarnów Podstawa opracowania: a) Zlecenie inwestora Umowa nr 2015/UM/TD/CN ZEZ TA/08828/L201/ELTEL/R/2015 zawarta w dniu w Tarnowie, b) Specyfikacja Warunków Zamówienia nr referencyjny 2015/TD-OTR/TD-OTR/01981/L nazwa: Opracowanie dokumentacji projektowej dla zadania pn.: Modernizacji GPZ Nowotki. c) Plan zagospodarowania, d) Dokumentacja archiwalna, e) Wizja lokalna, inwentaryzacja własna, f) Uzgodnienia z Inwestorem. g) Prawo budowlane, normy Przyczyny rozbiórki. W związku z modernizacją GPZ Nowotki w Tarnowie obejmującą budowę wnętrzowej rozdzielni 110/15kV - GIS zachodzi konieczność wyburzenia istniejących budynków. Obecnie wykorzystywana aparatura jest w dużej mierze wyeksploatowana, a układ funkcjonalny budynków rozdzielni nie spełnia standardów stawianych tego typu obiektom.

25 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 9.4. Stan istniejący GPZ Nowotki zlokalizowana jest w województwie małopolskim w mieście Tarnów przy ulicy Wilsona. Stacja wybudowana została w 1973 roku. Położona jest w centrum miasta na terenie obszaru mieszkalno-usługowego o przemieszanym charakterze zabudowy miejskiej, wielorodzinnej złożonej z wolnostojących bloków i obiektów kulturalno-oświatowych. Stacja 110/15/6kV Nowotki składa się z napowietrznej rozdzielni 110kV w układzie H3 oraz jednosystemowej rozdzielni wnętrzowej 6kV i rozdzielni wnętrzowej 15kV o podwójnym systemie szyn zbiorczych oraz urządzeń pomocniczych. 12/26 Rozdzielnia 110kV posiada 7 pól: Sekcja nr 1 pole nr 7 Pomiar napięcia, pole nr 6 Linia 110kV Tamel, pole nr 5 Transformator nr 1. Sekcja nr 2 pole nr 3 Transformator nr 2, pole nr 2 Linia 110kV Ponar, pole nr 1 Pomiar napięcia. Łącznik szyn pole nr 4 Łącznik szyn 110kV. Konstrukcje wysokie rozdzielni napowietrznej 110kV zostały wykonane z typowych żerdzi strunobetonowych. Poprzeczki i wieżyczki, o połączeniach spawanych, wykonane są ze stali profilowanej. Konstrukcje pod aparaturę na rozdzielni 110kV wykonane są z żelbetowych prefabrykatów. Na stacji oprócz rozdzielni 110kV znajdują się dwa budynki. W Budynku A znajduje się rozdzielnia 15kV, część rozdzielni 6kV, nastawnia, rozdzielnia potrzeb własnych, łączność, akumulatornia, pomieszczenia sanitarne. W Budynek B znajduje się wnętrzowa rozdzielnia 6kV. Istniejący Budynek A o konstrukcji murowanej posiada: Powierzchnię zabudowy: 394 m 2

26 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 13/26 Kubatura budynku: 2918 m 3 Ilość kondygnacji: dwie niepodpiwniczone Istniejący Budynek B o konstrukcji z elementów prefabrykowanych posiada: Powierzchnię zabudowy: 81 m 2 Kubatura budynku: 261 m 3 Ilość kondygnacji: budynek parterowy Rozdzielnia 15kV Rozdzielnia 15kV jest rozdzielnią wnętrzową o podwójnym systemie szyn zbiorczych, zlokalizowana w budynku stacyjnym (Budynek A). Rozdzielnia 15kV składa się z 21 pól, z których każde może być przyłączone do systemu 1 lub 2. Rozdzielnię 15kV przedstawia fotografia 1. Szyny zbiorcze, pola transformatorowe oraz pola łączników sekcyjnych wykonane są szynami AP 100x10. Oszynowanie pozostałych pól wykonano szyną AP 40x5.

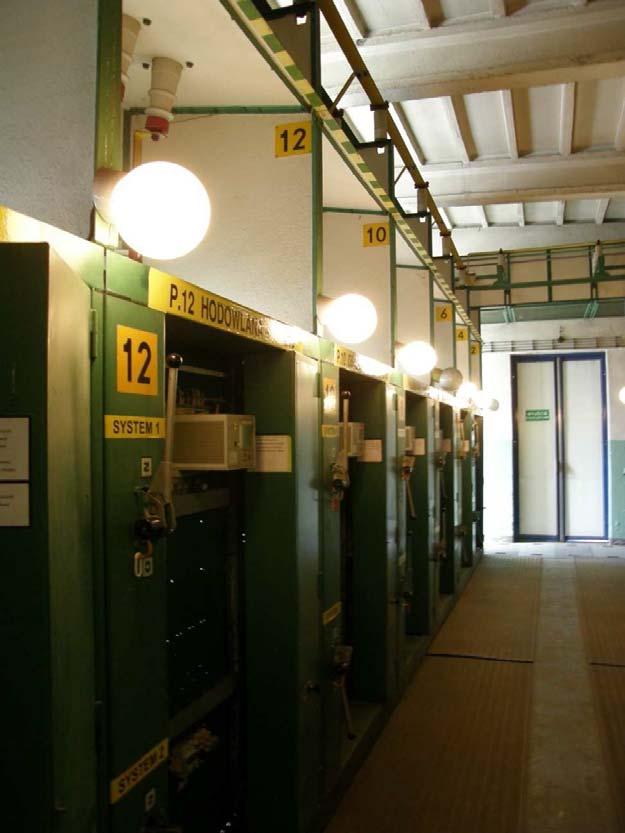

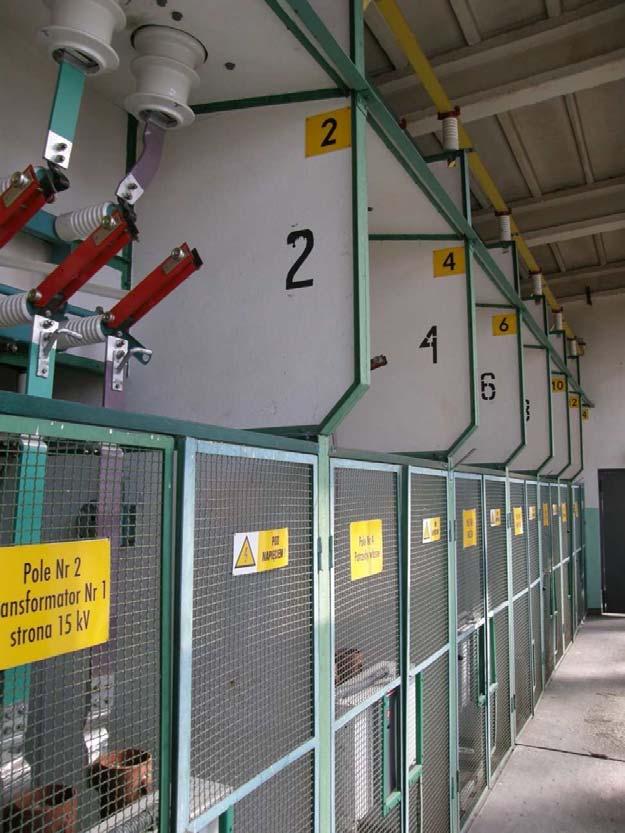

27 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 14/26 Fot. 1 Rozdzielnia 15kV w Budynku A Rozdzielnia 6kV Rozdzielnia 6kV znajdująca się w budynku stacyjnym (Budynek A) jest rozdzielnią wnętrzową o podwójnym systemie szyn zbiorczych. Rozdzielnia ta składa się z 7 pól, z których każde może być przyłączone do systemu 1 lub 2. Rozdzielnia 6kV (Budynek A) połączona jest z rozdzielnią 6kV (Budynek B) mostem kablowym 1xAKnFpA 3x240 mm 2, 2xAKnFpA 3x240 mm 2 (pole nr 20 (Budynek B) z polem nr 23 (Budynek A). Rozdzielnia 6kV znajdująca się w budynku stacyjnym (Budynek A) przedstawia fotografia 2.

28 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 15/26 Fot. 2 Rozdzielnia 6kV w Budynku A Rozdzielnia 6kV zlokalizowana w Budynku B jest wnętrzową rozdzielnią z pojedynczym systemem szyn zbiorczych. Rozdzielnia sekcjonowana jest wyłącznikiem w polu sprzęgła, który dzieli szyny 6kV na dwie sekcje. Sprzęgło między sekcjami zabudowane jest w polach 10 o 12. Szyny zbiorcze, pola transformatorowe oraz pola łączników sekcyjnych wykonane są szynami AP 80x10. Oszynowanie pozostałych pól wykonano szyną AP 40x5. Na stacji GPZ Nowotki zainstalowane są: dwa transformatory 110/15/6kV, misy olejowe i separator oleju PSK Koala, dwa transformatory potrzeb własnych 15/0,4kV ochrona odgromowa i przepięciowa stacji: 3 zwodów odgromowych wolnostojących na słupach BSW,

29 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 16/26 2 zwodów z iglic na bramkach liniowych 110kV Rozbiórka budynku A budynek rozdzielni 15 i 6kV. Ze względu na znaczną wysokość budynku wynoszącej więcej niż połowa odległości od granicy działki, należy wykonać zabezpieczenia uniemożliwiające przedostawanie się elementów budynku na tereny sąsiednie Etapy prac Projektuje się rozbiórkę metoda tradycyjną w następującej kolejności: Rozbiórka elementów niekonstrukcyjnych budynku demontaż aparatury, urządzeń, wyposażenia pomieszczeń oraz przewodów instalacyjnych. Istniejąca aparatura, urządzenia, wyposażenie poszczególnych pomieszczeń oraz instalacje wewnętrzne podlegają demontażowi. Demontaż stolarki drzwiowej i okiennej. W pierwszej kolejności zostanie zdemontowana stolarka drzwiowa wewnątrz budynku. Na tym etapie należy również zdemontować wypełnienie ścian w postaci luksferów. Skrzydła okienne i drzwiowe zostaną zdjęte z zawiasów, zdemontowane będą opaski, ościeżnice wykuć z muru. Stalowe elementy stolarki drzwiowej i okiennej zostaną podzielone i przygotowane do transportu do punktu skupu złomu. Stolarkę PCV należy pozyskać i przekazać do magazynu części zamiennych Inwestora. Rozbiórka pokrycia dachowego i obróbek blacharskich. Należy zdemontować pokrycie dachu, obróbki blacharskie - opierzenia, rynny i rury spustowe Rozbiórka stalowych elementów konstrukcyjnych w budynku. Należy zdemontować wszelkie barierki na balkonach transportowych. Usunąć należy zewnętrzne drabiny p.poż. włazowe na dach. Również należy usunąć prowadzące z pierwszego piętra na dach drabinę oraz kratę zabezpieczającą właz. Rozbiórka elementów konstrukcyjnych budynku: Demontaż płyt dachowych, Demontaż struno-betonowych dźwigarów dachowych, Demontaż ścian zewnętrznych I piętra, Demontaż ścian działowych I piętra Demontaż słupów w części I piętra,

30 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R Rozbiórka warstw posadzkowych, Demontaż stropu nad parterem, Demontaż ścian zewnętrznych parteru, Demontaż ścian działowych parteru, Demontaż słupów na parterze, Demontaż podłogi na gruncie i schodów wejściowych Rozbiórka fundamentów. Demontaż płyt dachowych, dźwigarów dachowych, słupów z uwagi na ich długość i ciężar powinien odbywać się za pomocą dźwigu samojezdnego o nośności 35 ton. Rozbiórkę ścian zewnętrznych i działowych rozpocząć od obicia tynków górnej kondygnacji. Po usunięciu z miejsca roboczego gruzu przystąpić do rozbierania ścian od góry warstwami, przy zastosowaniu lekkich rusztowań. Sukcesywnie z rozbiórką ścian zewnętrznych I piętra, a następnie parteru dokonywać rozbiórki elementów wewnętrznych. Dokonać rozbiórki ław fundamentowych oraz kanałów kablowych. Uzyskany gruz załadować i wywieźć. Powstały w wyniku rozbiórki dół zniwelować gruntem pochodzącym z wykopów pod nowy budynek rozdzielni GIS. Wierzchnią warstwę około 20cm zasypać gruntem rodzimym. Transport gruzu, złomu i innych materiałów prowadzić na bieżąco w miarę postępu prac rozbiórkowych. Wywóz samochodami ciężarowymi samowyładowczymi, zabezpieczonymi plandekami przed pyleniem w czasie jazdy Rozbiórka budynku B budynek rozdzielni 6kV. Budynek parterowy wykonany z elementów prefabrykowanych o wymiarze 4,85m na 16m Etapy prac. Projektuje się rozbiórkę metodą tradycyjną w następującej kolejności: Rozbiórka elementów niekonstrukcyjnych budynku demontaż aparatury, urządzeń, wyposażenia pomieszczeń oraz przewodów instalacyjnych. Istniejąca aparatura, urządzenia, wyposażenie poszczególnych pomieszczeń oraz instalacje wewnętrzne podlegają rozbiórce Demontaż stolarki drzwiowej i okiennej. W pierwszej kolejności należy zdemontować stolarkę drzwiową i okienną budynku. Skrzydła drzwiowe zdjąć z zawiasów zdemontować opaski, ościeżnice wykuć z muru. Stalowe elementy stolarki drzwiowej i okiennej przygotować do transportu do punktu skupu 17/26

31 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R złomu. Rozbiórka pokrycia dachowego i obróbek blacharskich. Należy zdemontować pokrycie dachu, obróbki blacharskie - opierzenia, rynny i rury spustowe Rozbiórka elementów konstrukcyjnych budynku: Demontaż płyt dachowych, Demontaż podciągu, Demontaż stalowych podpór wsporczych, Demontaż struno-betonowych dźwigarów dachowych, Demontaż przepustów kablowych, Demontaż ścian zewnętrznych, Demontaż ściany działowej Demontaż słupów, Rozbiórka warstw posadzkowych, Demontaż podłogi na gruncie i kanałów kablowych, Rozbiórka fundamentów Demontaż płyt dachowych, dźwigarów dachowych, słupów z uwagi na ich długość i ciężar powinien odbywać się za pomocą dźwigu samojezdnego o nośności 10 ton. Płyty ścian zewnętrznych wyciągać pojedynczo. Płyty składować na bieżąco na terenie GPZ. Rozbiórkę ścian wewnętrznych rozpocząć od obicia tynków. Po usunięciu z miejsca roboczego gruzu przystąpić do rozbierania ścian od góry warstwami, przy zastosowaniu lekkich rusztowań. Dokonać rozbiórki ław fundamentowych oraz kanałów kablowych. Uzyskany gruz załadować i wywieźć. Powstały w wyniku rozbiórki dół zniwelować gruntem pochodzącym z wykopów pod nowy budynek rozdzielni GIS. Wierzchnią warstwę około 20cm zasypać gruntem rodzimym. Transport gruzu, złomu i innych materiałów prowadzić na bieżąco w miarę postępu prac rozbiórkowych. Wywóz samochodami ciężarowymi samowyładowczymi, zabezpieczonymi plandekami przed pyleniem w czasie jazdy. 18/26

32 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 9.7. Rozbiórki i demontaże elementów rozdzielni R110kV. Rozbiórce i demontażom podlegać będą wszelkie konstrukcje wchodzące w skład zagospodarowania rozdzielni R110kV. Zestawienie demontaży: Lp. Wyszczególnienie Ilość Jednostka Uwagi Pole nr 6 linia Tamel Odłącznik liniowy z nabudowanym uziemnikiem, ONIII 1 kpl. 123/1000 UL, 1400A, wraz napędami NSO 80 i NPN 31 Wyłącznik WMSI-110/10/35; 1000 A; napęd NSO3 1 kpl. Odłącznik szynowy ONIII 123/ kpl. Przekładnik prądowy I110-4a, 1 kpl /5/5/5/5A; I.60 VA, kl 0.5; II.60 VA, kl. 10P; III.90 VA, kl.10p; IV.90VA, kl. 10P; Konstrukcja pod odłącznik 110 kv (słupek SZ350 szt 4, 2 kpl. SZ450 szt 2, słupek SZ pod napęd szt. 1) Konstrukcja pod wyłącznik 110 kv (fundament TO, rama 1 kpl. stalowa) Konstrukcja pod przekładniki prądowe (słupki SZ 4 szt, 1 kpl. rama stalowa 1 szt) Łańcuch ŁO1-110 kv, izolacja kompozytowa 3 kpl. Szafka kablowa 1 szt. Konstrukcja bramki liniowej (żerdź BSW-14 4 szt, 1 kpl. poprzeczka kratowa z 2 wieżyczkami i iglicą odgromową, 2 poprzeczniki systemu szyn zbiorczych), Pole nr 2 linia Ponar Odłącznik liniowy z nabudowanym uziemnikiem, ONIII 1 kpl. 123/1000 UL, 1400A, wraz napędami NSO 80 i NPN 31 Wyłącznik WMSI-110/10/35; 1000 A; napęd NSO3 1 kpl. Odłącznik szynowy ONIII 123/ kpl. Przekładnik prądowy I110-4a, 1 kpl /5/5/5/5A; I.60 VA, kl 0.5; II.60 VA, kl. 10P; III.90 VA, kl.10p; IV.90VA, kl. 10P; Konstrukcja pod odłącznik 110 kv (słupek SZ350 szt 4, 2 kpl. SZ450 szt 2, słupek SZ pod napęd szt. 1) Konstrukcja pod wyłącznik 110 kv (fundament TO, rama 1 kpl. stalowa) Konstrukcja pod przekładniki prądowe (słupki SZ 4 szt, 1 kpl. rama stalowa 1 szt) Łańcuch ŁO1-110 kv, izolacja kompozytowa 3 kpl. Szafka kablowa wraz z wyposażeniem. 1 szt. 19/26

33 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 20/26 Konstrukcja bramki liniowej (żerdź BSW-14 4 szt, 1 kpl. poprzeczka kratowa z 2 wieżyczkami i iglicą odgromową, 2 poprzeczniki systemu szyn zbiorczych), Pole nr 4 łącznik szyn Wyłącznik WMSI-110/10/35; 1000 A; napęd NSO3 1 kpl. Odłącznik liniowy z nabudowanym uziemnikiem, ONIII 1 kpl. 123/1000 UL, 1400A, wraz napędami NSO 80 i NPN 31 Odłącznik szynowy ONIII 123/ kpl. Konstrukcja pod wyłącznik 110 kv (fundament TO, rama 1 kpl. stalowa) Konstrukcja pod odłącznik 110 kv (słupek SZ350 szt 4, 2 kpl. SZ450 szt 2, słupek SZ pod napęd szt. 1) Łańcuch ŁO1-110 kv, izolacja kompozytowa 12 kpl. Łańcuch ŁO1-110 kv, izolacja porcelanowa 8 szt. Szafka kablowa wraz z wyposażeniem. 1 szt. Pole nr 5 TR 1 Transformator TDR3b 25000/110; 115/16,5/6,6 kv; 25MVA; YNd11d11; Odłącznik szynowy z nabudowanym uziemnikiem, ONIII 1 kpl. 1210W/GU, wraz napędami NSO 80 i NPN 31 Odłącznik ONIII 110 W/6Z, NM1 1 kpl. Przekładnik prądowy I110-3a, 1 kpl /5/5/5A; I.45 VA, kl 0.5; II.45 VA, kl. 0.5; III.90 VA, kl.1; Ogranicznik przepięć 110 kv GZSb kpl. Ogranicznik przepięć GZSb 51 (punkt zerowy 1 szt. transformatora mocy) Odłącznik ONI 110W/6 630A, NPN31 1 kpl. Ograniczniki przepięć 15 kv, AZB kpl. Ograniczniki przepięć 6 kv, Polim D10 1 kpl. Odłącznik 6kV ONIII, NRW 04 1 kpl. Przekładnik napięciowy U30-MO 30/0,1; 1 szt. I.120 VA, kl.1 Podstawa bezpiecznikowa BRT-15 0,6A; PBN kpl. Izolator wsporczy porcelanowy SN 6 szt. Łańcuch odciągowy ŁO2-SN 3 kpl. Łańcuch ŁO1-110 kv, izolacja kompozytowa 6 kpl. Konstrukcja pod odłącznik 110 kv (słupek SZ350 szt 4, 2 kpl. SZ450 szt 2, słupek SZ pod napęd szt. 1) Konstrukcja pod przekładnik prądowy (słupki SZ 4 szt, 1 kpl. rama stalowa 1 szt) Konstrukcja bramki transformatorowej (żerdź BSW-14 1 kpl. 4 szt, poprzeczka kratowa) Konstrukcja stalowa przegrody ochronnej wraz z 1 kpl. fundamentami Transformator przeniesiony będzie do nowoprojektowanego budynku.

34 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 21/26 Konstrukcje mostów szynowych 15 i 6 kv wraz z 2 kpl. fundamentami Szafka kablowa wraz z wyposażeniem. 1 szt. Pole nr 3 TR 2 Transformator TDR3b 25000/110; 115/16,5/6,6 kv; 25MVA; YNd11d11; Odłącznik szynowy z nabudowanym uziemnikiem, ONIII 1 kpl. 123/1000 UL, 1400A, wraz napędami NSO 80 i NPN 31 Odłącznik ONIII 110 W/6Z, NM1 1 kpl. Przekładnik prądowy I110-4a, 1 kpl /5/5/5/5A; I.90 VA, kl 10P; II.60 VA, kl. 0,5; III.90 VA, kl.10p; IV.60VA, kl. 10P; Ogranicznik przepięć 110 kv PEXLIM R096 Y123 1 kpl. Ogranicznik przepięć GZSb 51 (punkt zerowy 1 szt. transformatora mocy) Odłącznik ONI 110W/6 630A, NPN31 1 kpl. Ograniczniki przepięć 15 kv, GZSb 24 1 kpl. Ograniczniki przepięć 6 kv, SBK 1 kpl. Izolator wsporczy porcelanowy SN 21 szt. Łańcuch odciągowy ŁO2-SN 3 kpl. Łańcuch ŁO1-110 kv, izolacja kompozytowa 6 kpl. Konstrukcja pod odłącznik 110 kv (słupek SZ350 szt 4, 2 kpl. SZ450 szt 2, słupek SZ pod napęd szt. 1) Konstrukcja pod przekładnik prądowy (słupki SZ 4 szt, 1 kpl. rama stalowa 1 szt) Konstrukcja bramki transformatorowej (żerdź BSW-14 1 kpl. 4 szt, poprzeczka kratowa) Konstrukcja stalowa przegrody ochronnej wraz z 1 kpl. fundamentami Konstrukcje mostów szynowych 15 i 6 kv wraz z 2 kpl. fundamentami Konstrukcje mostów szynowych 6 kv ( słupki SZ-3 szt., 1 kpl. konstrukcja stalowa pod izolatory szt. 3) Konstrukcja punktu 0 transformatora (słupek SZ wraz z 1 kpl. konstrukcją stalową) Szafka kablowa wraz z wyposażeniem. 1 szt. Transformator przeniesiony będzie do nowoprojektowanego budynku. Pole nr 1 pomiar napięcia nr 1 Przekładnik napięciowy UO110a 1 kpl. 110: 3/0,1: 3/0.1/0.1:3 kv; I.200 VA, kl. 0,5; II.100VA kl.3 Konstrukcja pod przekładnik napięciowy (słupki SZ 4 szt., rama stalowa 1 szt.) 1 kpl.

35 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 22/26 Pole nr 7 pomiar napięcia nr 2 Przekładnik napięciowy UO110a 1 kpl. 110: 3/0,1: 3/0.1/0.1:3 kv; I.200 VA, kl. 0,5; II.100VA kl.3 Konstrukcja pod przekładnik napięciowy (słupki SZ 4 szt, rama stalowa 1 szt) 1 kpl. Pozostałe stanowiska przeznaczone do demontażu Stanowisko BKR 15 kv 1440 kvar na zabudowie niskiej, 1 kpl. wraz z ogrodzeniem (słupki SZ szt. 12, barierki stalowe) Stanowisko zespołu uziemiającego w skład którego wchodzi: transformator potrzeb własnych, rezystor wymuszający 40 Ω, całość oddzielona ogrodzeniem (słupki SZ szt. 6, barierki stalowe, konstrukcja pod głowice kablowe i izolatory 15 kv) 2 kpl. Pole Konstrukcja mostu szynowego SN przy budynku 15 kv 1 kpl. przy zasilaniu ze stanowiska AT1 (słupy ŻN szt. 4, poprzeczka kratowa, słupki SZ szt.3, rama stalowa pod odłącznik, elementy stalowe mocujące głowice olejowe SN) Konstrukcja mostu szynowego SN przy budynku 15 kv 1 kpl. (słupki SZ szt.3, poprzecznik izolatorów wsporczych SN, elementy stalowe mocujące głowice olejowe SN) Konstrukcja mostu szynowego SN przy budynku 15 kv 1 kpl. przy zasilaniu ze stanowiska AT2 (słupy ŻN szt. 2, poprzeczka stalowa) Konstrukcja mostu szynowego 6 kv zlokalizowanego 2 kpl. przy budynku 6 kv (słupek SZ szt. 2, poprzecznik pod izolatory wsporze SN szt. 2, ogrodzenie z słupków SZ szt. 6, poprzeczki stalowe. Konstrukcja bramki (żerdź BSW-14 szt, poprzeczka 1 kpl. kratowa) Izolatory wsporcze SN 55 szt. Głowice kablowe olejowe 18 szt. Oprawa oświetleniowa 12 szt. Słup ŻN 12 szt. Maszt odgromowy (słup BSW 14 szt 2, iglica 3 kpl. odgromowa) Wiata p.poż 1 kpl. Rozbiórkę należy rozpocząć od demontażu przewodów, izolatorów oraz aparatury zamontowanych na kolejnych konstrukcjach wsporczych. Rozbiórkę należy prowadzić od najniższych konstrukcji ku wyższym. W drugiej kolejności demontować konstrukcje wysokie - bramki. Jako ostatnie usunięciu podlegają wszelkie fundamenty, kanały kablowe, stanowiska transformatorowe oraz drogi dojazdowe. W wyniku rozbiórki zostanie pozyskany złom stalowy, beton (w tym żerdzie strunobetonowe), kruszywa. Aparaturę przekazać do utylizacji. Transport gruzu, złomu i innych materiałów prowadzić na bieżąco w miarę postępu prac rozbiórkowych.

36 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R Wywóz samochodami ciężarowymi samowyładowczymi, zabezpieczonymi plandekami przed pyleniem w czasie jazdy Zapewnienie bezpieczeństwa ludzi i mienia, BHP w trakcie rozbiórki. Oprócz podstawowych zasad BHP obowiązujących na placu budowy należy dodatkowo wprowadzić zakaz przebywania pracowników na kondygnacjach poniżej prowadzonych prac rozbiórkowych. Prace rozbiórkowe mogą być prowadzone przez osobę lub pod nadzorem osoby posiadającej odpowiednie kwalifikacje zawodowe. Przy prowadzeniu prac rozbiórkowych i wyburzeniowych należy przestrzegać wszystkich przepisów BHP oraz bezwzględnie stosować wszystkie przewidziane przy tych robotach urządzenia zabezpieczające i ochronne. Pracownicy powinni być zaopatrzeni w komplet potrzebnych narzędzi oraz odzież roboczą, hełmy, okulary i rękawice ochronne. Robót rozbiórkowych na zewnątrz budynku nie należy prowadzić w czasie opadów atmosferycznych i silnego wiatru. Wszystkie przejścia i przejazdy znajdujące się w zasięgu robót rozbiórkowych musza być w sposób odpowiedni zabezpieczone, a drogi, obejścia i odjazdy wyraźnie oznakowane. Robotnicy pracujący na wysokości 4m i powyżej powinni być zabezpieczenie pasami ochronnymi lub linami umocowanymi do trwałych elementów budynku. Teren rozbiórki ogrodzić oraz na bieżąco usuwać powstały gruz. Zachować szczególną ostrożność przy rozbiórce pokrycia oraz demontażu elementów więźby dachowej prace rozpoczynać dopiero po podparciu elementów więźby grożących zawaleniem, Robotnicy w czasie prowadzenia rozbiórki sposobem zmechanizowanym powinny znajdować się poza strefa niebezpieczną. 23/ Informacje na temat utylizacji. Materiały odzyskane z rozbiórki należy posegregować wg rodzaju i po uzgodnieniu przekazać we wskazany punkt składowiska.

37 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 24/ DOKUMENTACJA FOTOGRAFICZNA Budynek A budynek rozdzielni 15 i 6kV Budynek B - budynek rozdzielni 6kV.

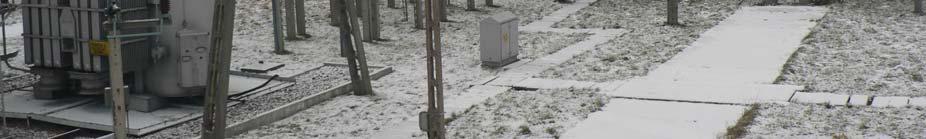

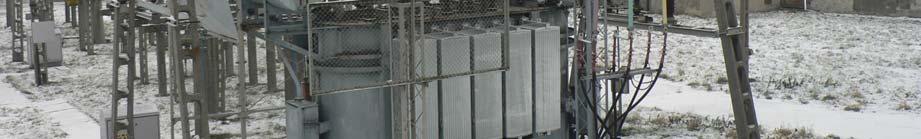

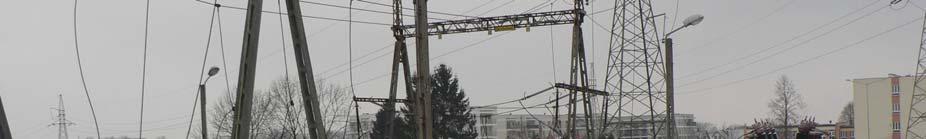

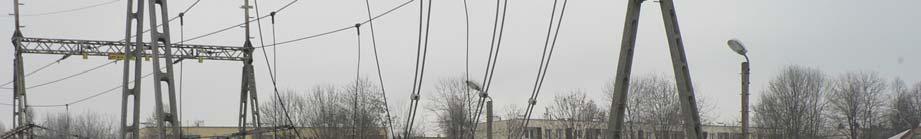

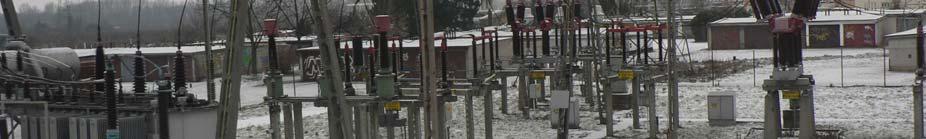

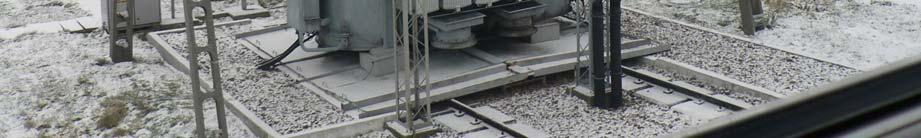

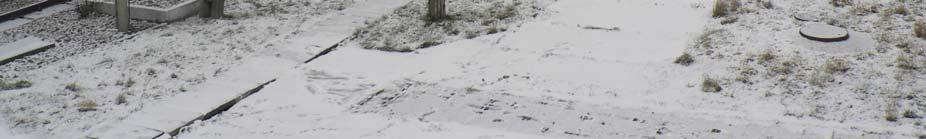

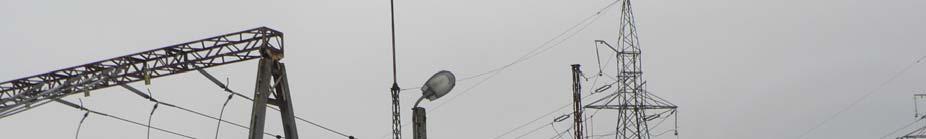

38 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 25/ Rozdzielnia R110kV.

39 PB-02. Projekt rozbiórki budynków oraz konstrukcji symbol dokumentacji: R 26/ RYSUNKI. 28-PW-R-PZT-001 Lokalizacja budynków, konstrukcji pod aparaturę 110 kv, 15 kv, 6kV przeznaczonych od rozbiórki, 28-PW-R-E Rozdzielnia 110 kv. Schemat zasadniczy. Stan istniejący, 28-PW-R-K-001 Elewacje budynku A. 28-PW-R-K-002 Rzut parteru i piętra budynku A. 28-PW-R-K-003 Elewacje budynku B. 28-PW-R-K-004 Rzut parteru budynku B.
