1 Inwestor: TAURON Dystrybucja S.A. Oddział w Tarnowie ul. Lwowska 72-96b Tarnów Wykonawca: Przedmiar Robót KAZ-146. Nazwa budowy: Likwidacja stacji 30/15 kv w Radomyślu Wielkim wraz z zagospodarowaniem powstałych odpadów. Adres budowy: ul. Kościuszki, Radomyśl Wielki Obiekt: SE 30/15 kv w Radomyślu Wielkim. Rodzaj robót: elektryczne Podstawa opracowania: KNR 5-15, KNR 5-12, KNR 5-10, KNR 5-14, AW, KNR 5-13 Waluta: PLN Stawka r-g: Sporządził: R. Dembinski Sprawdził: str 1

2 Książka Przedmiarów/Obmiarów 1. Rozdzielnia napowietrzna 30 kv i stanowiska transformatorów - demontaż. 1 KNR Odłączenie przewodów od transformatora o masie do 1,0 t dla napięcia do 30 kv - trafo potrzeb własnych. 2 KNR Demontaż transformatora o masie do 1,0 t dla napięcia do 30 kv. 3 KNR Odłączenie przewodów od transformatora o masie ponad 5,0-10,0 t dla napięcia do 30 kv - trafo 2,5 MVA. 4 KNR Demontaż transformatora o masie ponad 5,0-10,0 t dla napięcia do 30 kv. 5 KNR Demontaż stanowiska transformatora wraz z ogrodzeniem 6 KNR Demontaż izolatora wsporczego do 30 kv. 7 KNR Demontaż łańcuchów izolatorowych typu ŁO do 30 kv. 8 KNR Demontaż przewodów odgałęźnych i przewodów pomiędzy aparatami dla napięć poniżej 110 kv. Przewody typu AFL mm2. 9 KNR Demontaż bramki liniowej 30 kv kompletnej - p. anal. 10 KNR Demontaż rozłącznika bezpiecznikowego napowietrznego do 30 kv. 11 KNR Demontaż głowic napowietrznych na kablach energetycznych 3-żyłowych z żyłami aluminiowymi lub miedzianymi na napięcie do 20 kv o przekr.żył do 240 mm2. 12 KNR Demontaż kabli wielożyłowych o masie do 18,0 kg/m. 13 KNR Demontaż przekładnika prądowego do 30 kv. 14 KNR Demontaż napędów ręcznych odłączników i uziemników. 15 KNR Fundamenty prefabrykowane - słuoki betonowe - demontaż. 16 KNR Deontaż oświetlenia zewnętrznego na słupach. 1,00 stanowis 13,00 szt 6,00 szt 140,00 m 9,00 szt 60,00 m 6,00 szt 5,00 szt 24,00 szt 3,00 kpl str 2

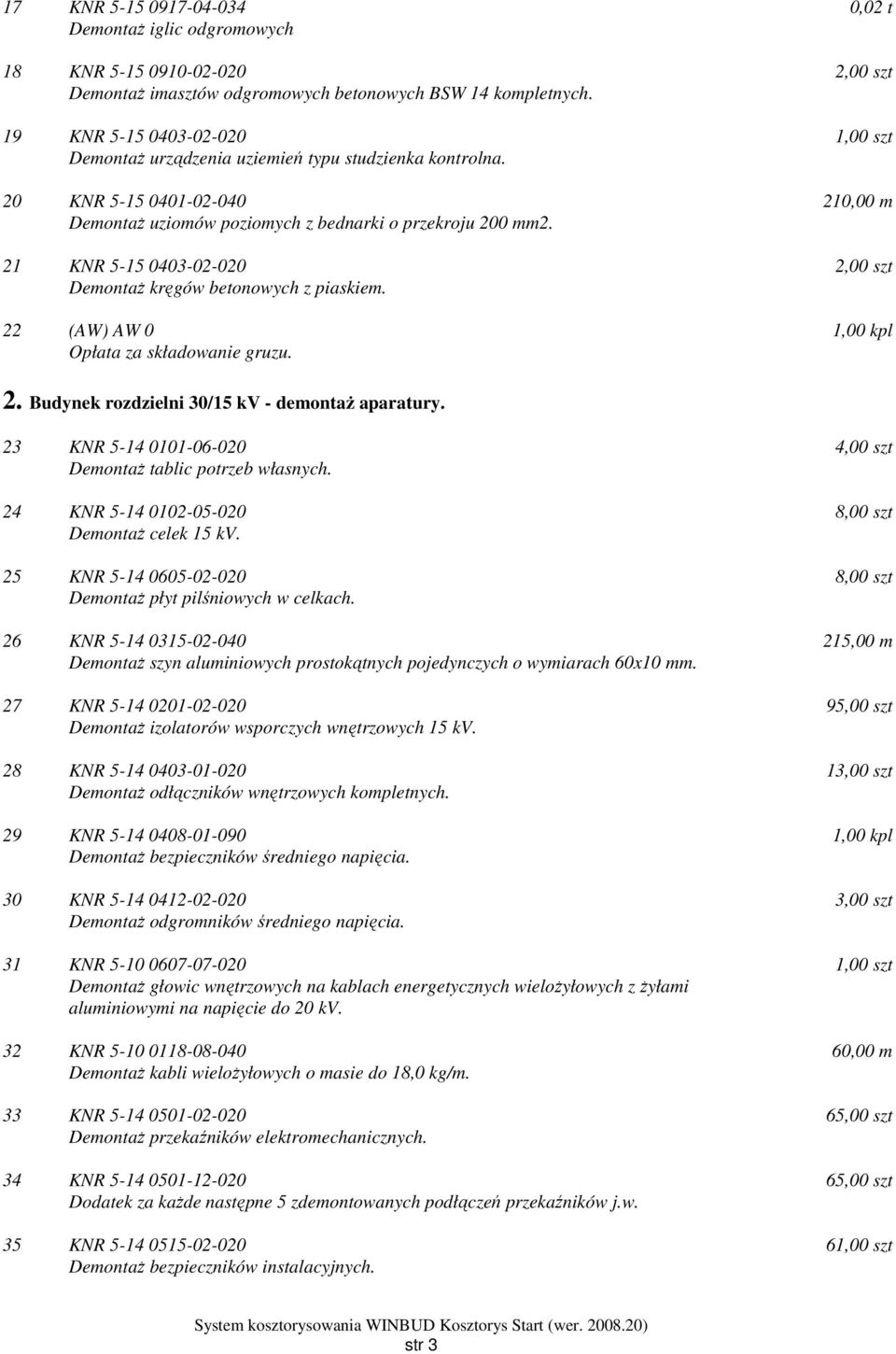

3 17 KNR Demontaż iglic odgromowych 18 KNR Demontaż imasztów odgromowych betonowych BSW 14 kompletnych. 19 KNR Demontaż urządzenia uziemień typu studzienka kontrolna. 20 KNR Demontaż uziomów poziomych z bednarki o przekroju 200 mm2. 21 KNR Demontaż kręgów betonowych z piaskiem. 22 (AW) AW 0 Opłata za składowanie gruzu. 0,02 t 2,00 szt 210,00 m 2,00 szt 2. Budynek rozdzielni 30/15 kv - demontaż aparatury. 23 KNR Demontaż tablic potrzeb własnych. 24 KNR Demontaż celek 15 kv. 25 KNR Demontaż płyt pilśniowych w celkach. 26 KNR Demontaż szyn aluminiowych prostokątnych pojedynczych o wymiarach 60x10 mm. 27 KNR Demontaż izolatorów wsporczych wnętrzowych 15 kv. 28 KNR Demontaż odłączników wnętrzowych kompletnych. 29 KNR Demontaż bezpieczników średniego napięcia. 30 KNR Demontaż odgromników średniego napięcia. 31 KNR Demontaż głowic wnętrzowych na kablach energetycznych wielożyłowych z żyłami aluminiowymi na napięcie do 20 kv. 32 KNR Demontaż kabli wielożyłowych o masie do 18,0 kg/m. 33 KNR Demontaż przekaźników elektromechanicznych. 34 KNR Dodatek za każde następne 5 zdemontowanych podłączeń przekaźników j.w. 35 KNR Demontaż bezpieczników instalacyjnych. 4,00 szt 8,00 szt 8,00 szt 215,00 m 95,00 szt 13,00 szt 3,00 szt 60,00 m 65,00 szt 65,00 szt 6 str 3

4 36 (AW) AW 0 Demontaż pozostałe aparatury obwodów wtórnych - oprzewodowanie, wyłączniki, przyciski itp. 37 KNR Demontaż grzejników elektrycznych OPM. 38 KNR Demontaż grzejników elektrycznych kaflowych. 39 (AW) Opła a-090 Opłata za utylizację porcelany. 4,00 szt 2,00 szt 3. Transport. 40 KNR Transport materiałów z demontażu - prefabrykatów żelbetowych na odległość do 20,0 km. 41 KNR J. w. lecz przewodów, izolatorów, osprzętu i drewna. 42 KNR J. w. lecz konstrukcji i kształtowników stalowych. 43 KNR J. w. lecz kruszywa, kamienia i gruzu. 44 KNR Transport materiałów - za każde następne 5,0 km dla kolumn 01,02, KNR Transport materiałów - za każde następne 5,0 km dla kolumny ,00 t 4,00 t 38,00 t 48,00 t 72,00 t 48,00 t str 4

5 Skrócone zestawienie RMS Zestawienie robocizny: Lp. W Kod Nazwa Jedn. Ilość Cena Wartość KB Robotnik budowlany II r-g 147, Elektromonter grupa II r-g 485, Elektromonter grupa III r-g 374, Elektromonter grupa IV r-g 102, Elektromonter linii i urz.elektr. r-g 175, Elektromonter linii i urz.elektr. r-g 549, Elektromonter linii i urz.elektr. r-g 105, Robocizna r-g 120,0000 Robocizna pomocnicza Razem: 2 059,1906 Zestawienie materiałów: Lp. W Kod Nazwa Jedn. Ilość Cena Wartość KB Opłata za utylizację porcelany. kpl 1, Opłata za składowanie gruzu. kpl 1,0000 Materiały pomocnicze Razem: Zestawienie sprzętu: Lp. W Kod Nazwa Jedn. Ilość Cena Wartość KB Koparko-spycharka 0,15 m3 m-g 26, Koparka jednonacz.koł.0,40 m3 m-g 32, Koparka na podw.samoch.0,25 m3 m-g 10, Zagęszczarka spal.wibr.70-90m3 m-g 4, Pompa przepon.elektr.do 25m3/h m-g 4, Żuraw samochodowy 5-6 t m-g 134, Żuraw samochodowy 7-10 t m-g 8, Żuraw samochodowy t m-g 0, Ciągnik kołowy 55-63kW 75-85KM m-g 0, Ciągnik siodłowy z naczepą 16t m-g 2, Samochód dostawczy do 0,9 t m-g 5, Samochód skrzyniowy do 5,0 t m-g 28, Samoch.skrz.do 5t z mon.wciąg. m-g 2, Samochód skrzyniowy 5-10 t m-g 88, Samochód samowyładowczy do 5 t m-g 0, Samochód samowyład t (1) m-g 40, Podnośnik montaż.phm samochod. m-g 2, Przyczepa do przewożenia kabli m-g 0, Prasa hydrauliczna elektr.100t m-g 50, Spawarka elektr.wirująca 300 A m-g 51, Spawarka transformator.do 500A m-g 1,4160 Sprzęt pomocniczy Razem: str 5

6 Tabela elementów Lp. Nazwa R M S Kw. stała Razem 1. Rozdzielnia napowietrzna 30 kv i stanowiska transformatorów - demontaż. Ilość r-g: 1 162, Budynek rozdzielni 30/15 kv - demontaż aparatury. Ilość r-g: 748, Transport. Ilość r-g: 147,4520 Koszty bezpośrednie Koszty zakupu od M Koszty pośr. od R Koszty pośr. od S Zysk od R Zysk od S Zysk od KR Zysk od KS Koszty z narzutami (netto) str 6
