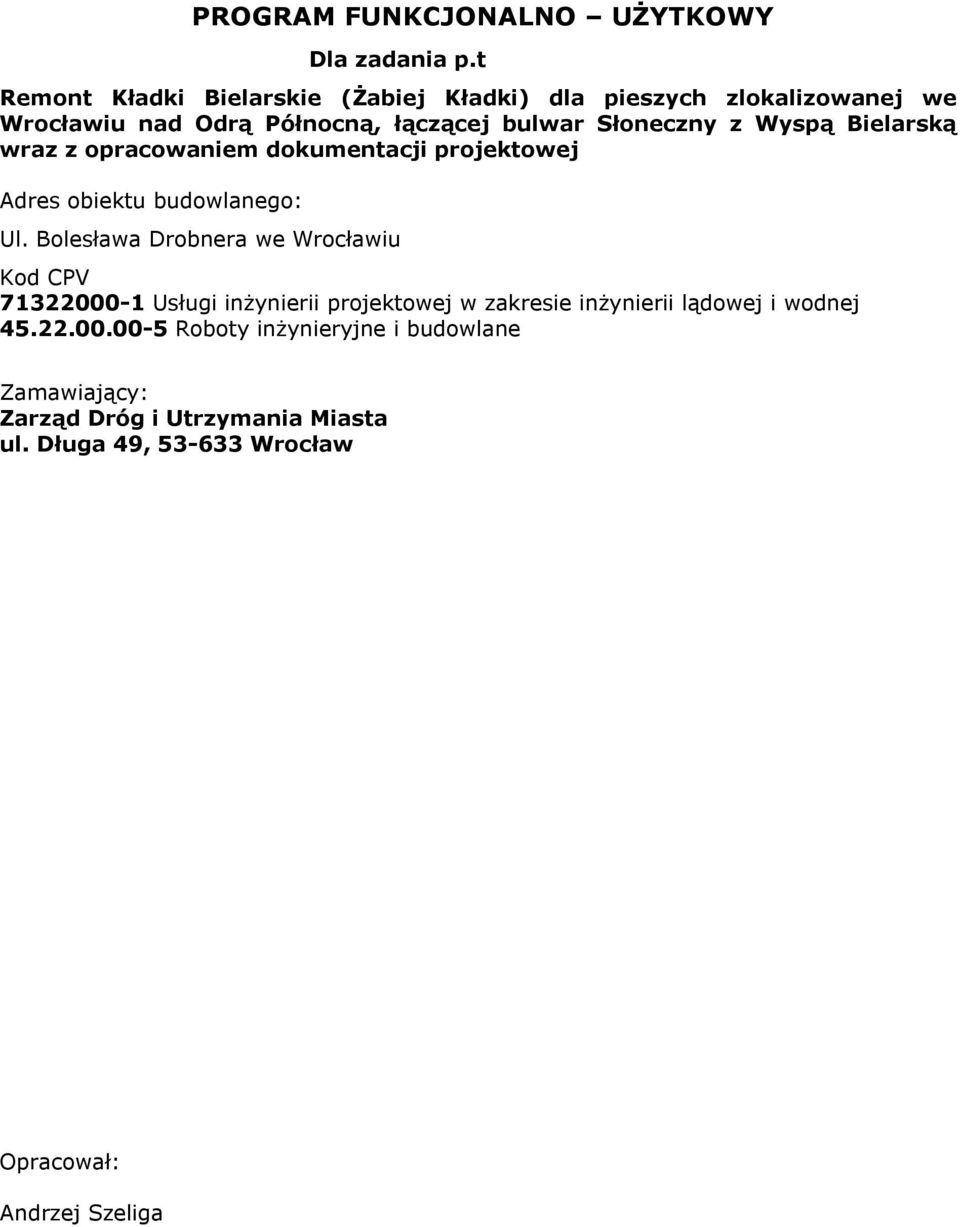

1 PROGRAM FUNKCJONALNO UŻYTKOWY Dla zadania p.t Remont Kładki Bielarskie (Żabiej Kładki) dla pieszych zlokalizowanej we Wrocławiu nad Odrą Północną, łączącej bulwar Słoneczny z Wyspą Bielarską wraz z opracowaniem dokumentacji projektowej Adres obiektu budowlanego: Ul. Bolesława Drobnera we Wrocławiu Kod CPV Usługi inżynierii projektowej w zakresie inżynierii lądowej i wodnej Roboty inżynieryjne i budowlane Zamawiający: Zarząd Dróg i Utrzymania Miasta ul. Długa 49, Wrocław Opracował: Andrzej Szeliga

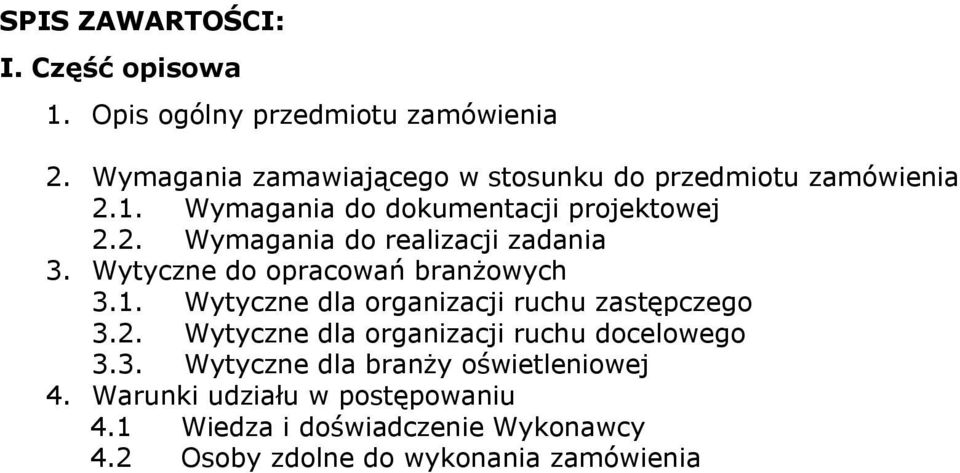

2 SPIS ZAWARTOŚCI: I. Część opisowa 1. Opis ogólny przedmiotu zamówienia 2. Wymagania zamawiającego w stosunku do przedmiotu zamówienia 2.1. Wymagania do dokumentacji projektowej 2.2. Wymagania do realizacji zadania 3. Wytyczne do opracowań branżowych 3.1. Wytyczne dla organizacji ruchu zastępczego 3.2. Wytyczne dla organizacji ruchu docelowego 3.3. Wytyczne dla branży oświetleniowej 4. Warunki udziału w postępowaniu 4.1 Wiedza i doświadczenie Wykonawcy 4.2 Osoby zdolne do wykonania zamówienia

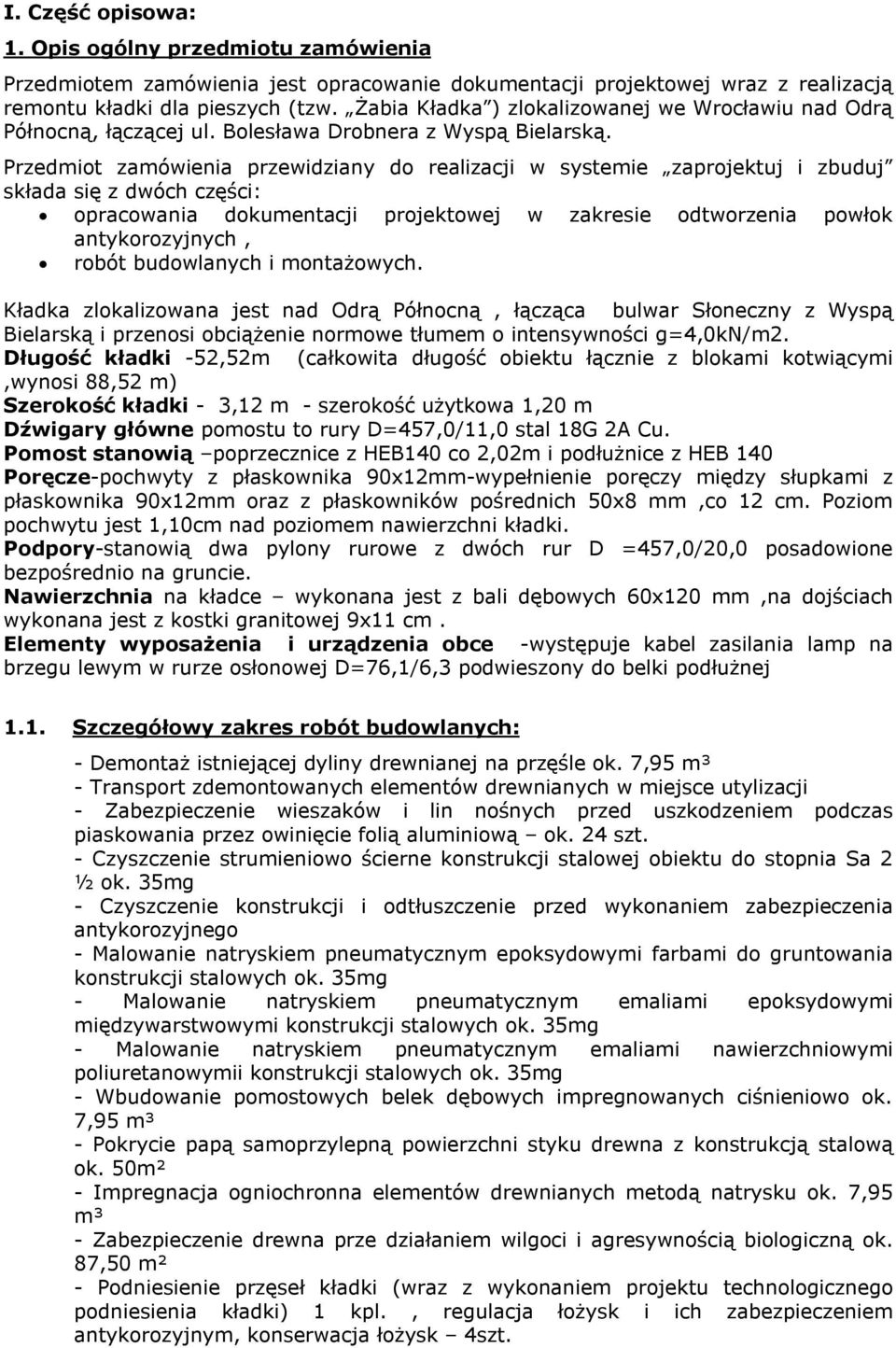

3 I. Część opisowa: 1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest opracowanie dokumentacji projektowej wraz z realizacją remontu kładki dla pieszych (tzw. Żabia Kładka ) zlokalizowanej we Wrocławiu nad Odrą Północną, łączącej ul. Bolesława Drobnera z Wyspą Bielarską. Przedmiot zamówienia przewidziany do realizacji w systemie zaprojektuj i zbuduj składa się z dwóch części: opracowania dokumentacji projektowej w zakresie odtworzenia powłok antykorozyjnych, robót budowlanych i montażowych. Kładka zlokalizowana jest nad Odrą Północną, łącząca bulwar Słoneczny z Wyspą Bielarską i przenosi obciążenie normowe tłumem o intensywności g=4,0kn/m2. Długość kładki -52,52m (całkowita długość obiektu łącznie z blokami kotwiącymi,wynosi 88,52 m) Szerokość kładki - 3,12 m - szerokość użytkowa 1,20 m Dźwigary główne pomostu to rury D=457,0/11,0 stal 18G 2A Cu. Pomost stanowią poprzecznice z HEB140 co 2,02m i podłużnice z HEB 140 Poręcze-pochwyty z płaskownika 90x12mm-wypełnienie poręczy między słupkami z płaskownika 90x12mm oraz z płaskowników pośrednich 50x8 mm,co 12 cm. Poziom pochwytu jest 1,10cm nad poziomem nawierzchni kładki. Podpory-stanowią dwa pylony rurowe z dwóch rur D =457,0/20,0 posadowione bezpośrednio na gruncie. Nawierzchnia na kładce wykonana jest z bali dębowych 60x120 mm,na dojściach wykonana jest z kostki granitowej 9x11 cm. Elementy wyposażenia i urządzenia obce -występuje kabel zasilania lamp na brzegu lewym w rurze osłonowej D=76,1/6,3 podwieszony do belki podłużnej 1.1. Szczegółowy zakres robót budowlanych: - Demontaż istniejącej dyliny drewnianej na przęśle ok. 7,95 m³ - Transport zdemontowanych elementów drewnianych w miejsce utylizacji - Zabezpieczenie wieszaków i lin nośnych przed uszkodzeniem podczas piaskowania przez owinięcie folią aluminiową ok. 24 szt. - Czyszczenie strumieniowo ścierne konstrukcji stalowej obiektu do stopnia Sa 2 ½ ok. 35mg - Czyszczenie konstrukcji i odtłuszczenie przed wykonaniem zabezpieczenia antykorozyjnego - Malowanie natryskiem pneumatycznym epoksydowymi farbami do gruntowania konstrukcji stalowych ok. 35mg - Malowanie natryskiem pneumatycznym emaliami epoksydowymi międzywarstwowymi konstrukcji stalowych ok. 35mg - Malowanie natryskiem pneumatycznym emaliami nawierzchniowymi poliuretanowymii konstrukcji stalowych ok. 35mg - Wbudowanie pomostowych belek dębowych impregnowanych ciśnieniowo ok. 7,95 m³ - Pokrycie papą samoprzylepną powierzchni styku drewna z konstrukcją stalową ok. 50m² - Impregnacja ogniochronna elementów drewnianych metodą natrysku ok. 7,95 m³ - Zabezpieczenie drewna prze działaniem wilgoci i agresywnością biologiczną ok. 87,50 m² - Podniesienie przęseł kładki (wraz z wykonaniem projektu technologicznego podniesienia kładki) 1 kpl., regulacja łożysk i ich zabezpieczeniem antykorozyjnym, konserwacja łożysk 4szt.

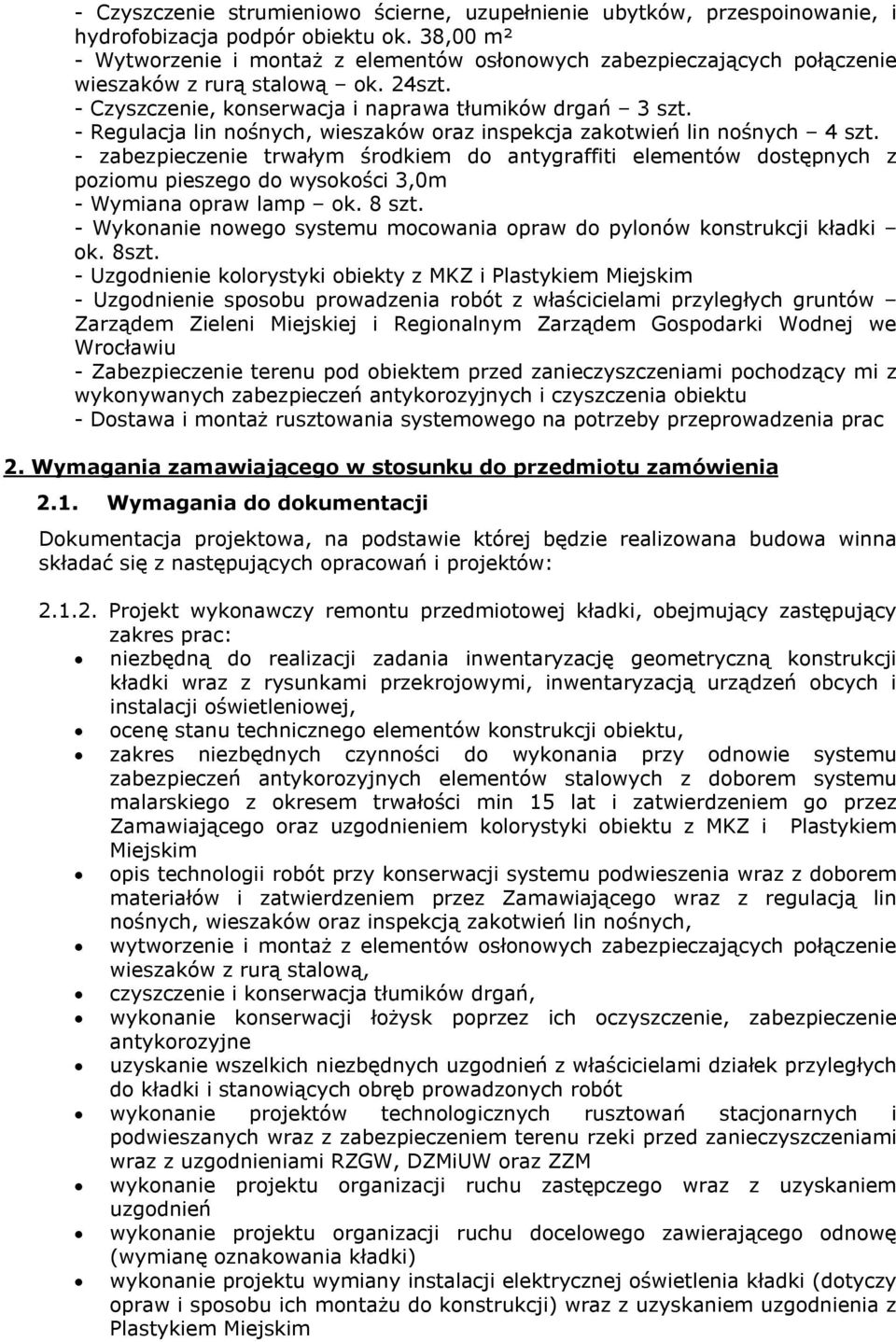

4 - Czyszczenie strumieniowo ścierne, uzupełnienie ubytków, przespoinowanie, i hydrofobizacja podpór obiektu ok. 38,00 m² - Wytworzenie i montaż z elementów osłonowych zabezpieczających połączenie wieszaków z rurą stalową ok. 24szt. - Czyszczenie, konserwacja i naprawa tłumików drgań 3 szt. - Regulacja lin nośnych, wieszaków oraz inspekcja zakotwień lin nośnych 4 szt. - zabezpieczenie trwałym środkiem do antygraffiti elementów dostępnych z poziomu pieszego do wysokości 3,0m - Wymiana opraw lamp ok. 8 szt. - Wykonanie nowego systemu mocowania opraw do pylonów konstrukcji kładki ok. 8szt. - Uzgodnienie kolorystyki obiekty z MKZ i Plastykiem Miejskim - Uzgodnienie sposobu prowadzenia robót z właścicielami przyległych gruntów Zarządem Zieleni Miejskiej i Regionalnym Zarządem Gospodarki Wodnej we Wrocławiu - Zabezpieczenie terenu pod obiektem przed zanieczyszczeniami pochodzący mi z wykonywanych zabezpieczeń antykorozyjnych i czyszczenia obiektu - Dostawa i montaż rusztowania systemowego na potrzeby przeprowadzenia prac 2. Wymagania zamawiającego w stosunku do przedmiotu zamówienia 2.1. Wymagania do dokumentacji Dokumentacja projektowa, na podstawie której będzie realizowana budowa winna składać się z następujących opracowań i projektów: Projekt wykonawczy remontu przedmiotowej kładki, obejmujący zastępujący zakres prac: niezbędną do realizacji zadania inwentaryzację geometryczną konstrukcji kładki wraz z rysunkami przekrojowymi, inwentaryzacją urządzeń obcych i instalacji oświetleniowej, ocenę stanu technicznego elementów konstrukcji obiektu, zakres niezbędnych czynności do wykonania przy odnowie systemu zabezpieczeń antykorozyjnych elementów stalowych z doborem systemu malarskiego z okresem trwałości min 15 lat i zatwierdzeniem go przez Zamawiającego oraz uzgodnieniem kolorystyki obiektu z MKZ i Plastykiem Miejskim opis technologii robót przy konserwacji systemu podwieszenia wraz z doborem materiałów i zatwierdzeniem przez Zamawiającego wraz z regulacją lin nośnych, wieszaków oraz inspekcją zakotwień lin nośnych, wytworzenie i montaż z elementów osłonowych zabezpieczających połączenie wieszaków z rurą stalową, czyszczenie i konserwacja tłumików drgań, wykonanie konserwacji łożysk poprzez ich oczyszczenie, zabezpieczenie antykorozyjne uzyskanie wszelkich niezbędnych uzgodnień z właścicielami działek przyległych do kładki i stanowiących obręb prowadzonych robót wykonanie projektów technologicznych rusztowań stacjonarnych i podwieszanych wraz z zabezpieczeniem terenu rzeki przed zanieczyszczeniami wraz z uzgodnieniami RZGW, DZMiUW oraz ZZM wykonanie projektu organizacji ruchu zastępczego wraz z uzyskaniem uzgodnień wykonanie projektu organizacji ruchu docelowego zawierającego odnowę (wymianę oznakowania kładki) wykonanie projektu wymiany instalacji elektrycznej oświetlenia kładki (dotyczy opraw i sposobu ich montażu do konstrukcji) wraz z uzyskaniem uzgodnienia z Plastykiem Miejskim

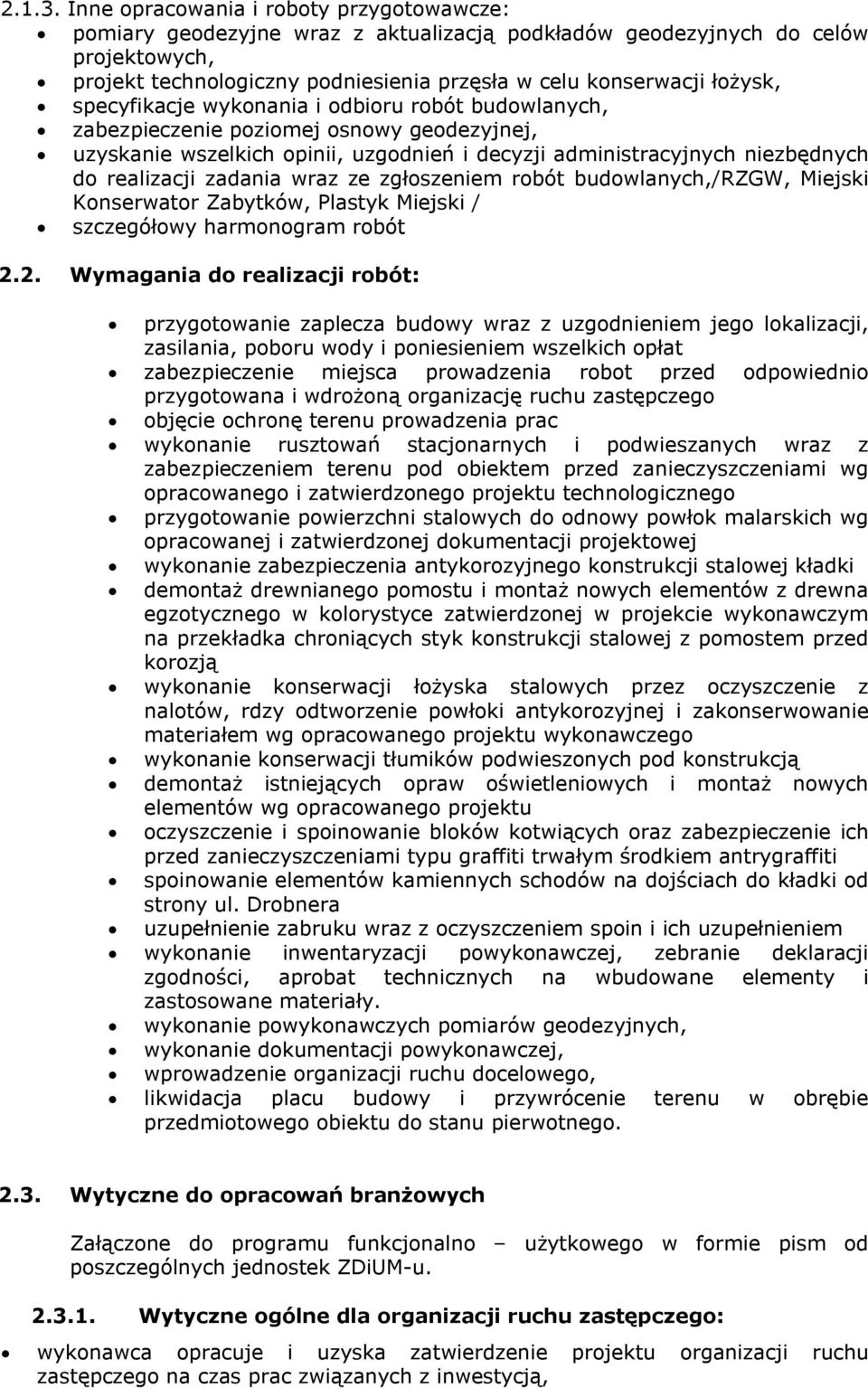

5 Inne opracowania i roboty przygotowawcze: pomiary geodezyjne wraz z aktualizacją podkładów geodezyjnych do celów projektowych, projekt technologiczny podniesienia przęsła w celu konserwacji łożysk, specyfikacje wykonania i odbioru robót budowlanych, zabezpieczenie poziomej osnowy geodezyjnej, uzyskanie wszelkich opinii, uzgodnień i decyzji administracyjnych niezbędnych do realizacji zadania wraz ze zgłoszeniem robót budowlanych,/rzgw, Miejski Konserwator Zabytków, Plastyk Miejski / szczegółowy harmonogram robót 2.2. Wymagania do realizacji robót: przygotowanie zaplecza budowy wraz z uzgodnieniem jego lokalizacji, zasilania, poboru wody i poniesieniem wszelkich opłat zabezpieczenie miejsca prowadzenia robot przed odpowiednio przygotowana i wdrożoną organizację ruchu zastępczego objęcie ochronę terenu prowadzenia prac wykonanie rusztowań stacjonarnych i podwieszanych wraz z zabezpieczeniem terenu pod obiektem przed zanieczyszczeniami wg opracowanego i zatwierdzonego projektu technologicznego przygotowanie powierzchni stalowych do odnowy powłok malarskich wg opracowanej i zatwierdzonej dokumentacji projektowej wykonanie zabezpieczenia antykorozyjnego konstrukcji stalowej kładki demontaż drewnianego pomostu i montaż nowych elementów z drewna egzotycznego w kolorystyce zatwierdzonej w projekcie wykonawczym na przekładka chroniących styk konstrukcji stalowej z pomostem przed korozją wykonanie konserwacji łożyska stalowych przez oczyszczenie z nalotów, rdzy odtworzenie powłoki antykorozyjnej i zakonserwowanie materiałem wg opracowanego projektu wykonawczego wykonanie konserwacji tłumików podwieszonych pod konstrukcją demontaż istniejących opraw oświetleniowych i montaż nowych elementów wg opracowanego projektu oczyszczenie i spoinowanie bloków kotwiących oraz zabezpieczenie ich przed zanieczyszczeniami typu graffiti trwałym środkiem antrygraffiti spoinowanie elementów kamiennych schodów na dojściach do kładki od strony ul. Drobnera uzupełnienie zabruku wraz z oczyszczeniem spoin i ich uzupełnieniem wykonanie inwentaryzacji powykonawczej, zebranie deklaracji zgodności, aprobat technicznych na wbudowane elementy i zastosowane materiały. wykonanie powykonawczych pomiarów geodezyjnych, wykonanie dokumentacji powykonawczej, wprowadzenie organizacji ruchu docelowego, likwidacja placu budowy i przywrócenie terenu w obrębie przedmiotowego obiektu do stanu pierwotnego Wytyczne do opracowań branżowych Załączone do programu funkcjonalno użytkowego w formie pism od poszczególnych jednostek ZDiUM-u Wytyczne ogólne dla organizacji ruchu zastępczego: wykonawca opracuje i uzyska zatwierdzenie projektu organizacji ruchu zastępczego na czas prac związanych z inwestycją,

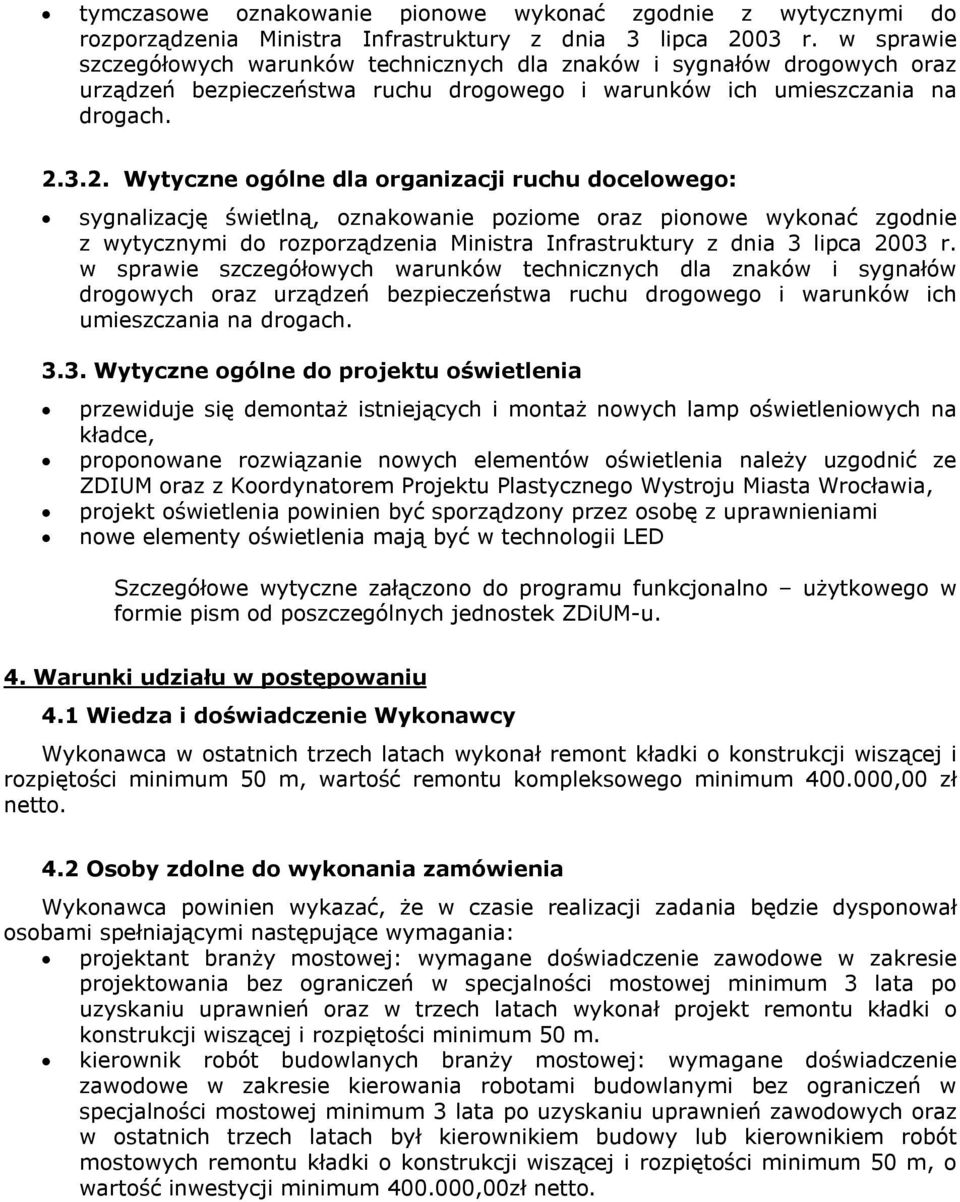

6 tymczasowe oznakowanie pionowe wykonać zgodnie z wytycznymi do rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach Wytyczne ogólne dla organizacji ruchu docelowego: sygnalizację świetlną, oznakowanie poziome oraz pionowe wykonać zgodnie z wytycznymi do rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach Wytyczne ogólne do projektu oświetlenia przewiduje się demontaż istniejących i montaż nowych lamp oświetleniowych na kładce, proponowane rozwiązanie nowych elementów oświetlenia należy uzgodnić ze ZDIUM oraz z Koordynatorem Projektu Plastycznego Wystroju Miasta Wrocławia, projekt oświetlenia powinien być sporządzony przez osobę z uprawnieniami nowe elementy oświetlenia mają być w technologii LED Szczegółowe wytyczne załączono do programu funkcjonalno użytkowego w formie pism od poszczególnych jednostek ZDiUM-u. 4. Warunki udziału w postępowaniu 4.1 Wiedza i doświadczenie Wykonawcy Wykonawca w ostatnich trzech latach wykonał remont kładki o konstrukcji wiszącej i rozpiętości minimum 50 m, wartość remontu kompleksowego minimum ,00 zł netto. 4.2 Osoby zdolne do wykonania zamówienia Wykonawca powinien wykazać, że w czasie realizacji zadania będzie dysponował osobami spełniającymi następujące wymagania: projektant branży mostowej: wymagane doświadczenie zawodowe w zakresie projektowania bez ograniczeń w specjalności mostowej minimum 3 lata po uzyskaniu uprawnień oraz w trzech latach wykonał projekt remontu kładki o konstrukcji wiszącej i rozpiętości minimum 50 m. kierownik robót budowlanych branży mostowej: wymagane doświadczenie zawodowe w zakresie kierowania robotami budowlanymi bez ograniczeń w specjalności mostowej minimum 3 lata po uzyskaniu uprawnień zawodowych oraz w ostatnich trzech latach był kierownikiem budowy lub kierownikiem robót mostowych remontu kładki o konstrukcji wiszącej i rozpiętości minimum 50 m, o wartość inwestycji minimum ,00zł netto.

7 II. Część informacyjna do SIWZ: 1. Wykonawca zobowiązany jest do wykonania wizji lokalnej w terenie na własny koszt oraz do zdobycia wszelkich informacji, które mogą być konieczne do prawidłowej wyceny wartości. 2. Wykonawca zapewni nadzór autorski na czas realizacji prac budowlanych. 3. Niezwłocznie po opracowaniu i uzgodnieniu dokumentacji projektowej wykonawca przekaże zamawiającemu 3 egz. Wszystkich opracowań wchodzących w skład dokumentacji projektowej oraz 1 płytę CD z wersją elektroniczną dokumentacji projektowej. 4. Rozliczenie nastąpi w formie dwóch faktur: jedna za kompletną i uzgodniona dokumentacje projektową, druga po zakończeniu robót budowlanych i odebranych przez Zamawiającego 5. Wykonawca udzieli gwarancji na roboty budowlane min. 5 lat 6. Wykonawca będzie wytwórcą i gospodarzem odpadów powstałych w trakcie robót budowlanych 7. Wykonawca ponosi pełną odpowiedzialność za szkody powstałe w wyniku nieprawidłowo prowadzonych prac i złego zabezpieczenia robót z udziałem osób postronnych 8. Wykonawca w trakcie opracowania dokumentacji będzie organizował narady techniczne min raz w miesiącu. 9. W okresie prowadzenia robót rady techniczne prowadzić będzie Wykonawca nim raz w tygodniu 10. Wykonawca zobowiązany będzie prowadzić raporty dzienne z podaniem ilości pracowników i sprzętu przebywającego na budowie oraz wykonywanym zakresem robót 11. Wykonawca wprowadzi na budowie odpowiednie oznakowanie sprzętu i ludzi pozwalające na ich identyfikację 12. Wykonawca nie jest upoważniony w trakcie trwania robót do udzielania wywiadów prasie i telewizji, wszelkie poruszane tematy mają przechodzić przez Biuro Prasowe ZDiUM-u III. Warunki wyboru Wykonawcy: 1. Najniższa cena ofertowa 55 % 2. Okres oferowanej gwarancji 45% 5 lat 0% 6 lat - 15% 7 lat kolejne 15% 8 lat kolejne 15% IV. Termin realizacji zamówienia: - od dnia podpisania umowy 2 m-ce na dokumentacje projektową i 2 miesiące na roboty budowlane (sumarycznie 4 miesiące) Dopuszcza się możliwość skrócenia okresu na przygotowanie dokumentacji projektowej w celu wydłużenia czasu realizacji na roboty budowlane). Ogólny okres realizacji może ulec zmianie tylko w przypadku przedłużenia się uzgodnień z MKZ i Miejskim Plastykiem.
