1 Projekt 2 Kalibracja map rastrowych Celem projektu jest poprawne skalibrowanie planu zagospodarowania przestrzennego Gdańska. Aby Twój projekt mógł zostać zaliczony, musisz go wykonać w układzie współrzędnych 2000 (EPSG2177), gdyż zastosowanie innego układu uniemożliwi mi sprawdzenie poprawności wykonanego zadania. Jeśli zastosujesz inny układ współrzędnych, niestety cała Twoja ciężka praca pójdzie na marne. Łącznie możesz zdobyć 6 punktów, z czego: 4 pkt za przypisanie punktom kontrolnym poprawnych współrzędnych XY, 1 pkt za poprawny tytuł wiadomości , nazwę załączonego pliku, oraz przesłanie wyłącznie tego pliku o który proszę w poleceniu, 1 pkt za odnalezienie w tabeli georeferencera punktu o największym błędzie oszacowania oraz za napisanie wartości tego błędu w wiadomości (patrz pkt 16). Projekty należy przesłać do końca wtorku na laboratorium.qgis@gmail.com. Po terminie prace można przesyłać jeszcze przez tydzień. Są one wówczas obciążone podatkiem inflacyjnym obniżającym wartość pracy o 50%. Tytuł wiadomości wg następującego szablonu Projekt 2, grupa X, Nazwisko Imię.

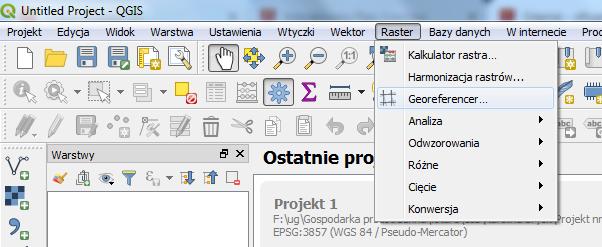

2 Treść polecenia: 1. W załączonej na końcu tabeli odszukaj swój numer indeksu i sprawdź przyporządkowany do niego numer miejscowego planu zagospodarowania przestrzennego (mpzp) Gdańska. 2. Wejdź na stronę i odszukaj planu miejscowego z przyporządkowanym do Ciebie numerem. Początek numeru Twojego planu podpowie w której dzielnicy urbanistycznej jest on zlokalizowany. Przykładowo plan o numerze 1842 zlokalizowany jest w dzielnicy 18 - Zakoniczyn Łostowice 3. Pobierz załącznik mapowy planu w formacie.zip. Rozpakuj go. Nazwę odnalezionego w nim rastra mapy wzbogać o swoje nazwisko i imię, czyli jeśli twój raster nazywa się np jpg to zamień jego nazwę na 1831_Nowak_Jan.jpg Zamiast spacji, użyj dolnego podkreślnika _. 4. Zlokalizuj swój plan w terenie, np. za pośrednictwem serwisu Zwróć szczególną uwagę na lokalizację punktów charakterystycznych ułatwiających przyszłą kalibrację rastra (np. położenie budynków, przebieg granic działek ewidencyjnych). 5. Rozpakuj pobraną paczkę zip z rastrową mapą mpzp. 6. Uruchom QGIS-a. Pobierz paczkę Rozpakuj ją - hasło takie samo jak zawsze. Otwórz shp-y i włącz przyciąganie (skapowanie) budynki_epsg_2177_w1250.shp dzialki_epsg_2177_w1250.shp W razie problemów z rozpakowaniem paczki shp, zamiast niej możesz się posłużyć WMS-em z mapą ewidencyjną jak na zajęciach. 7. W menu raster otwórz narzędzie Georeferencer. Jeśli go nie widać, to przejdź do menu wtyczki / zarządzanie wtyczkami i następnie w zakładce zainstalowane postaw haczyk przy wtyczce georeferencer GDAL.

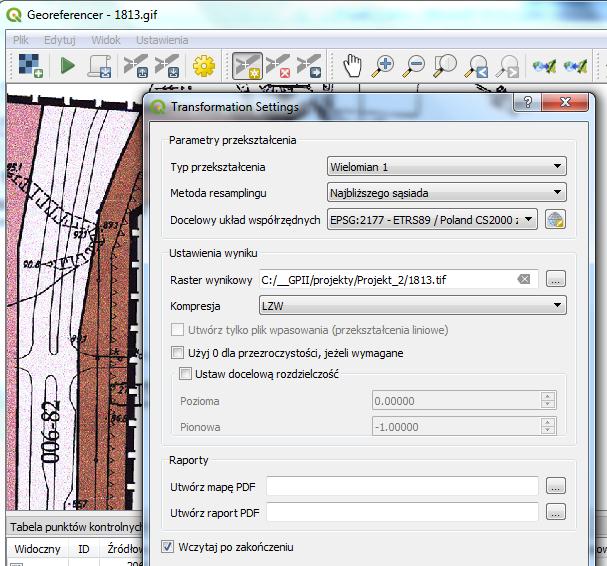

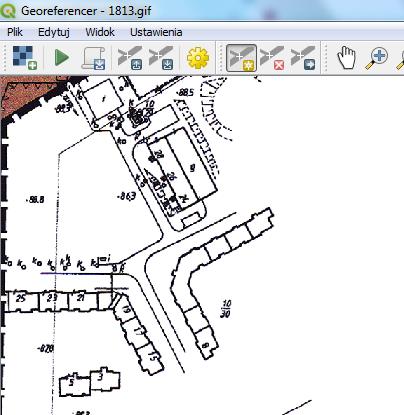

3 8. W georeferencerze poszukaj opcji otwórz raster i przy jej użyciu wyświetl rozpakowany raster z mpzp. Wybierz układ współrzędnych EPSG 2177 (czyli układ 2000, pas nr 6). Wystrzegaj się wskazywania paczki z rozszerzeniem.zip. Szukaj rozpakowanej zawartości. 9. Otwórz ustawienia przekształcania i ustaw: Typ przekształcenia wielomian 1 Metoda resamplingu najbliższego sąsiada Docelowy układ współrzędnych EPSG2177 Kompresja LZW Zaznacz opcję wczytaj po zakończeniu 10. Upewnij się czy w Georeferencerze jest zaznaczona ikonka dodaj punkt. Następnie przy użyciu rolki myszki powiększ raster do wybranego charakterystycznego punktu i kliknij tam lewym klawiszem myszki.

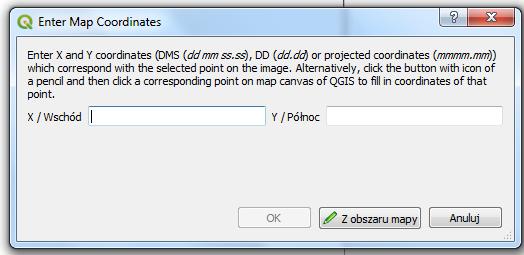

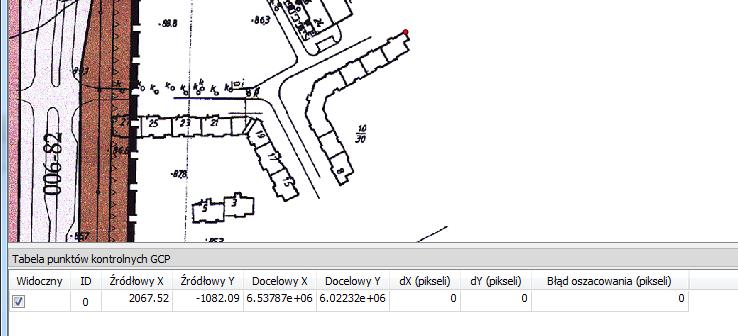

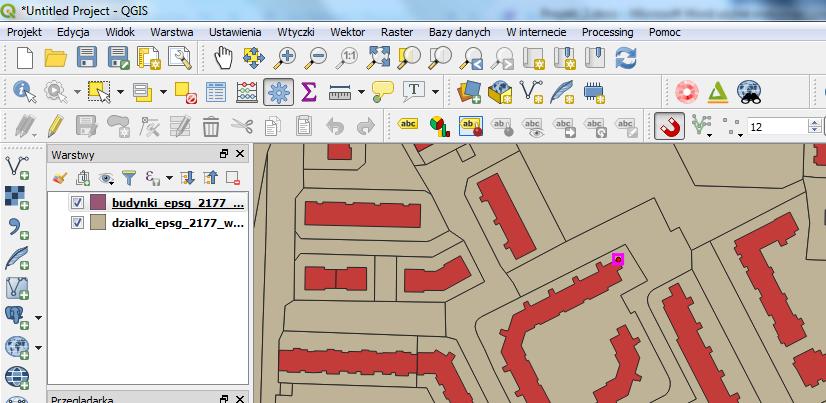

4 11. W nowym okienku służącym do wprowadzania współrzędnych zaznaczonego punktu, wybierz opcję wskazywania współrzędnych z obszaru mapy. Zostaniesz wówczas przeniesiony do głównego okna QGIS-a w którym pierwsze kliknięcie lewym klawiszem myszki pobierze współrzędne z referencyjnej warstwy shp i przekaże je georeferencerowi. W głównym oknie masz do oddania tylko jeden strzał na wskazanie wybranego punktu i gotowość do jego oddania poznasz po tym, że kursor wyświetla się pod postacią krzyżowego celownika. Jeśli ten strzał zmarnujesz klikając na jakąś ikonkę menu, wówczas wróć się do georeferencera i powtórz operację klikając ponownie z obszaru mapy. W głównym oknie QGIS-a podczas pobierania współrzędnych warto mieć włączoną opcję przyciągania (snapowanie). 12. Jeśli poprawnie wykonałeś operację, zostaniesz przeniesiony do okna georeferencera, w którym zobaczysz parametry pierwszego Twojego punktu kontrolnego.

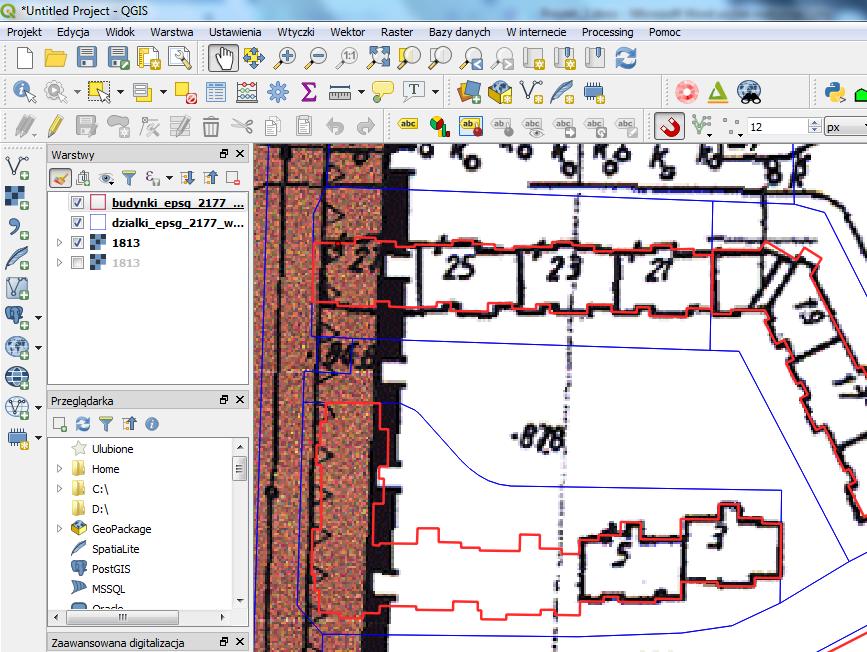

5 13. Dodaj w ten sposób co najmniej 6 punktów kontrolnych. Po dodaniu trzeciego punktu w tabeli georeferencera będziesz mógł podejrzeć skalę błędu lokalizacji (kolumna błąd oszacowania ). Zwróć szczególną uwagę na te punkty, których błąd oszacowania jest wyraźnie większy względem pozostałych. Często jest to oznaka pomylenia obiektów podczas przenoszenia współrzędnych z mapy referencyjnej na raster. W takich przypadkach usuń błędny punkt z georeferencera, wyłącz z widoku lub go przesuń na właściwe miejsce. Jeśli źródłowy skan mapy nie nosi śladów geometrycznych zniekształceń, to błąd oszacowania nie powinien przekraczać wartości 2 px. Jeśli ponadto masz dobry wzrok, to śmiało można podjąć się zejścia poniżej błędu 1 px. 14. Jeśli uzbierałeś ponad 6 punktów kontrolnych oraz sprawdziłeś ich poprawność, to kliknij ikonkę z zielonym trójkątem rozpocznij przekształcanie. Po tym kroku raster mapy z georeferencją zostanie zapisany na dysku twardym. Zostanie on również automatycznie załadowany do głównego okna QGISa. By sprawdzić finalną precyzję kalibracji rastra wyświetl na jego tle referencyjne warstwy shp z budynkami i działkami. Jeśli po kliknięciu ikonki z zielonym trójkątem wyskoczy błąd, to być może w georeferencerze zamiast pliku rastrowego otworzyłeś nierozpakowaną paczkę.zip.

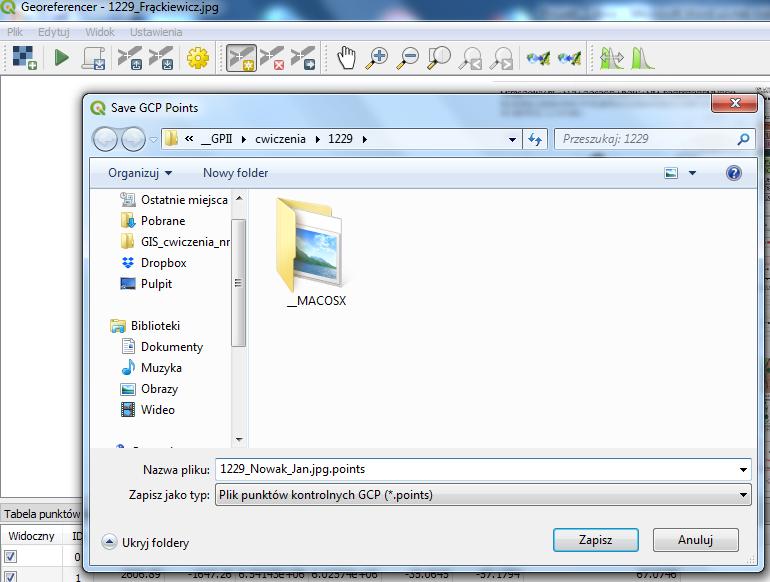

6 15. Jeśli skalibrowana mapa wyświetliła się w głównym oknie QGISa poprawnie, to wróć się do georeferencera i kliknij w w nim zakładkę plik / zapisz punkty kontrolne jako. Pozostaw domyślną nazwę pliku, która zostanie odziedziczona po nazwie wejściowego rastra mapy. Przykładowo może on wyglądać tak: 1229_Nowak_Jan.jpg.points 16. W tabeli punktów georeferencera odnajdź ten, którego wartość błędu oszacowania jest największa. Podaj jego wartość w treści wiadomości Wyślij wiadomość na adres laboratorium.qgis@gmail.com Tytuł wiadomości podaj wg następującego szablonu Projekt 2, grupa X, Nazwisko Imię. W treści wiadomości podaj maksymalną wartość błędu oszacowania (patrz pkt. 16). Załącz do wiadomości plik z Twoimi punktami kontrolnymi o którym mowa w poprzednim podpunkcie. Pod żadnym pozorem nie przesyłaj mi rastrowej mapy. Jako załącznik prześlij wyłącznie plik z punktami kontrolnymi jego rozmiar zazwyczaj nie przekracza kilku kilobajtów.

7 Załącznik 1. Numer planu do skalibrowania i wektoryzowania Lp Numer indeksu Numer planu
