1 Instrukcja instalacji KONTROLER ZINTEGROWANY KZ-600-U WERSJA 1.0

2 AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 2

3 SPIS TREŚCI 1. Informacje wstępne Charakterystyka kontrolera Dane techniczne kontrolera Instalacja kontrolera Schemat połączeń Sygnalizacja operacji Programowanie kontrolera AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 3

4 AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 4

5 1. INFORMACJE WSTĘPNE Kontroler KZ-600-U Kontroler zintegrowany typu KZ-600-U przeznaczony jest do pracy w systemach kontroli dostępu. Można go instalować wewnątrz i na zewnątrz pomieszczeń. Posiada wandalo-odporną, metalową obudowę spełniająca również wymagania normy IP68 (wodoodporność). Jest to kontroler jednego przejścia jednostronnie. Aby zrealizować kontrolę dwustronną należy zainstalować drugi taki kontroler, a wyjścia przekaźnikowe sterujące zamkiem połączyć równolegle. Dwa przekaźniki umożliwiają obsługę dwóch grup użytkowników i dwóch przejść. Oba przekaźniki mogą pracować w trybie monostabilnym (kontrola dostępu) lub bistabilnym (np. uzbrajanie rozbrajanie systemu alarmowego). Kontroler KZ-600-U pracuje tylko w trybie autonomicznym (programowanie z klawiatury). Identyfikacja możliwa jest poprzez użycie karty, kodu lub karty i kodu. Urządzenie odczytuje karty Unique (125 khz) oraz kody o długości od 4 do 8 cyfr. Kontroler przeznaczony jest do małych, autonomicznych systemów kontroli dostępu (małe firmy, prywatne posesje (furtki, garaże) itp.) Urządzenie zawiera następujące elementy: moduł kontrolera 1 przejścia czytnik kart zbliżeniowych w standardzie 125 khz ISO UNIQUE klawiaturę do wprowadzania kodu PIN sygnalizator optyczny (diody LED) i akustyczny (brzęczyk) czujnik antysabotażowy AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 5

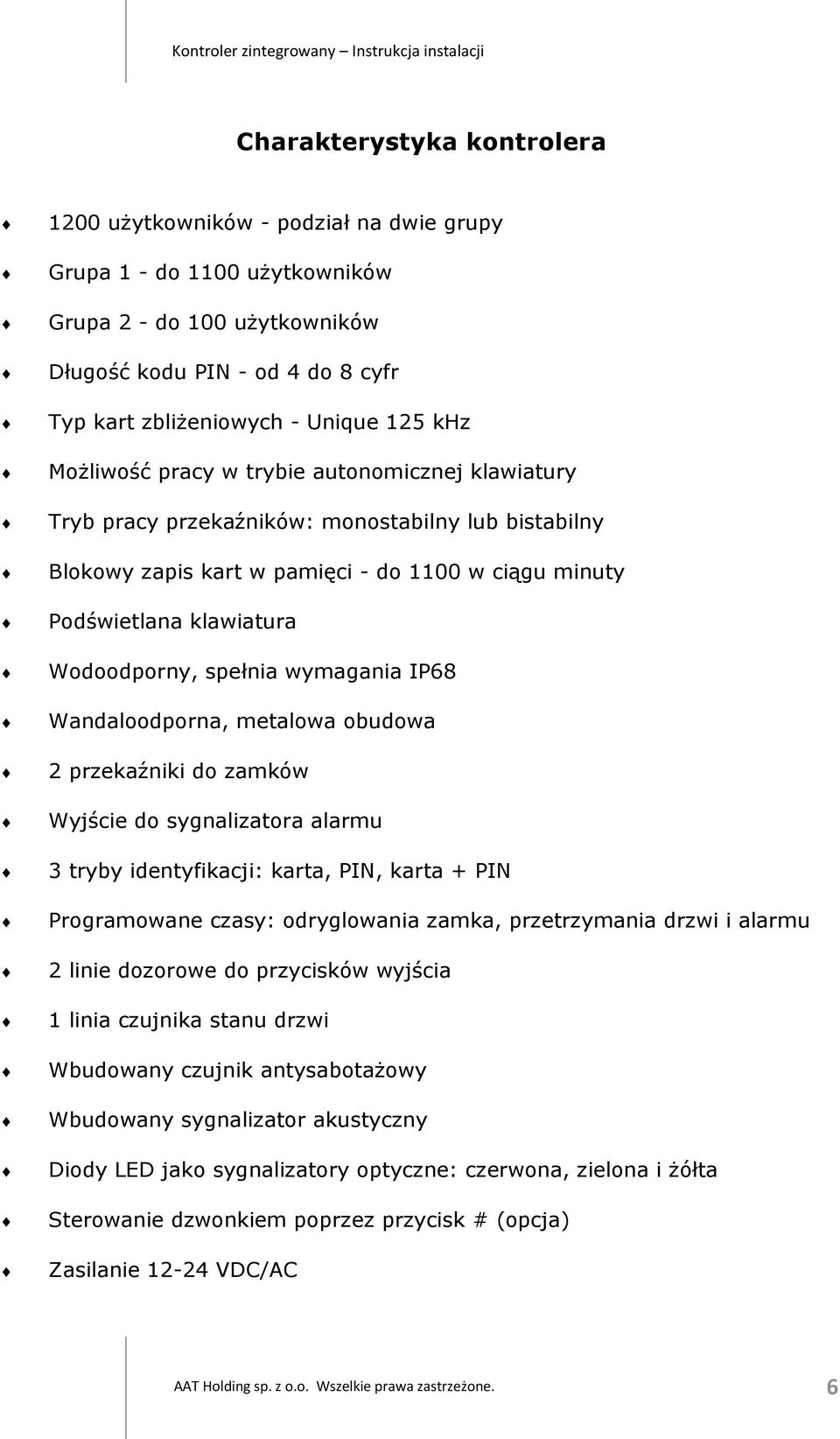

6 Charakterystyka kontrolera 1200 użytkowników - podział na dwie grupy Grupa 1 - do 1100 użytkowników Grupa 2 - do 100 użytkowników Długość kodu PIN - od 4 do 8 cyfr Typ kart zbliżeniowych - Unique 125 khz Możliwość pracy w trybie autonomicznej klawiatury Tryb pracy przekaźników: monostabilny lub bistabilny Blokowy zapis kart w pamięci - do 1100 w ciągu minuty Podświetlana klawiatura Wodoodporny, spełnia wymagania IP68 Wandaloodporna, metalowa obudowa 2 przekaźniki do zamków Wyjście do sygnalizatora alarmu 3 tryby identyfikacji: karta, PIN, karta + PIN Programowane czasy: odryglowania zamka, przetrzymania drzwi i alarmu 2 linie dozorowe do przycisków wyjścia 1 linia czujnika stanu drzwi Wbudowany czujnik antysabotażowy Wbudowany sygnalizator akustyczny Diody LED jako sygnalizatory optyczne: czerwona, zielona i żółta Sterowanie dzwonkiem poprzez przycisk # (opcja) Zasilanie VDC/AC AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 6

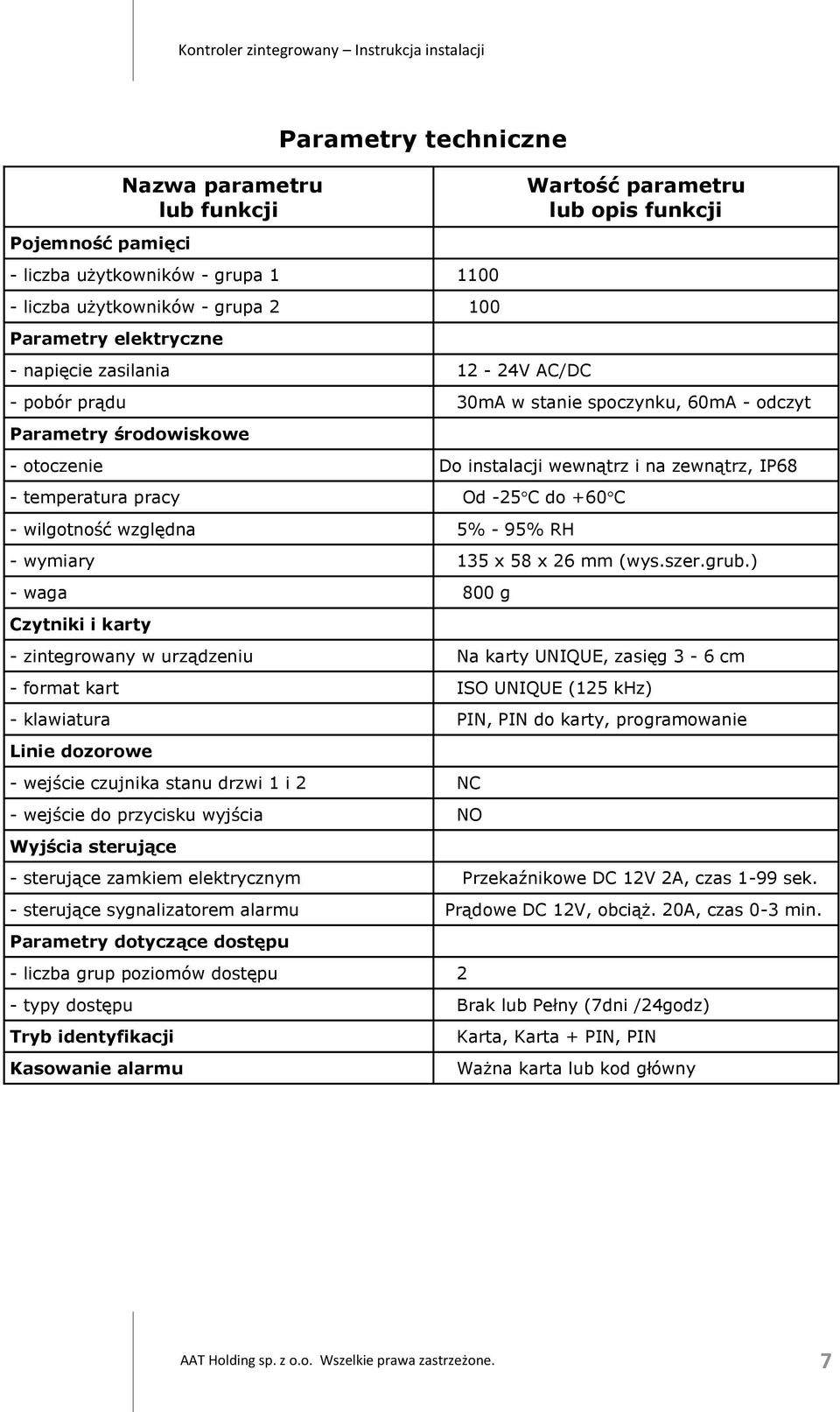

7 Pojemność pamięci Nazwa parametru lub funkcji Parametry techniczne - liczba użytkowników - grupa liczba użytkowników - grupa Parametry elektryczne - napięcie zasilania 12-24V AC/DC Wartość parametru lub opis funkcji - pobór prądu 30mA w stanie spoczynku, 60mA - odczyt Parametry środowiskowe - otoczenie Do instalacji wewnątrz i na zewnątrz, IP68 - temperatura pracy Od -25 C do +60 C - wilgotność względna 5% - 95% RH - wymiary 135 x 58 x 26 mm (wys.szer.grub.) - waga 800 g Czytniki i karty - zintegrowany w urządzeniu Na karty UNIQUE, zasięg 3-6 cm - format kart ISO UNIQUE (125 khz) - klawiatura PIN, PIN do karty, programowanie Linie dozorowe - wejście czujnika stanu drzwi 1 i 2 NC - wejście do przycisku wyjścia NO Wyjścia sterujące - sterujące zamkiem elektrycznym Przekaźnikowe DC 12V 2A, czas 1-99 sek. - sterujące sygnalizatorem alarmu Prądowe DC 12V, obciąż. 20A, czas 0-3 min. Parametry dotyczące dostępu - liczba grup poziomów dostępu 2 - typy dostępu Brak lub Pełny (7dni /24godz) Tryb identyfikacji Kasowanie alarmu Karta, Karta + PIN, PIN Ważna karta lub kod główny AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 7

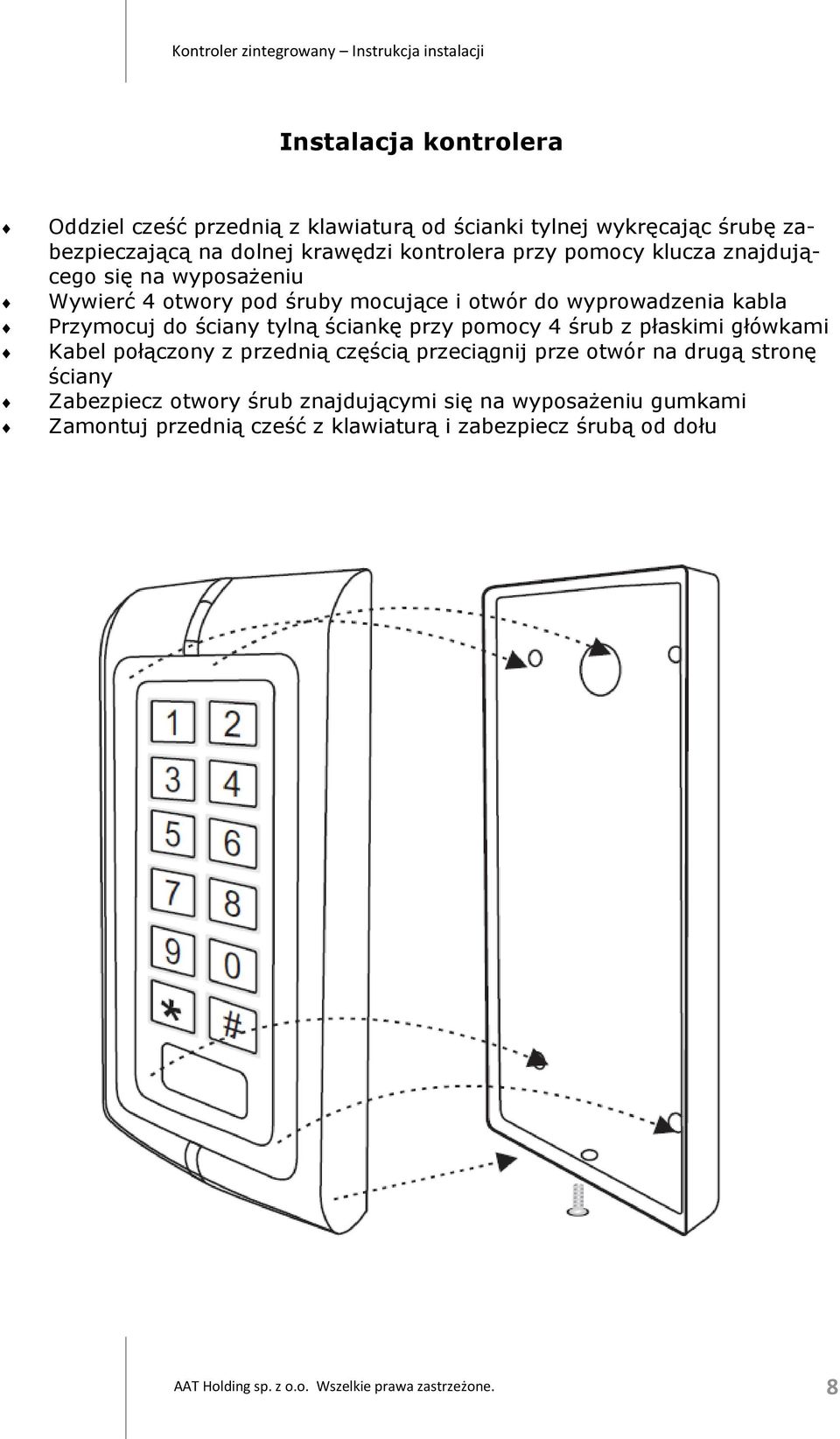

8 Instalacja kontrolera Oddziel cześć przednią z klawiaturą od ścianki tylnej wykręcając śrubę zabezpieczającą na dolnej krawędzi kontrolera przy pomocy klucza znajdującego się na wyposażeniu Wywierć 4 otwory pod śruby mocujące i otwór do wyprowadzenia kabla Przymocuj do ściany tylną ściankę przy pomocy 4 śrub z płaskimi główkami Kabel połączony z przednią częścią przeciągnij prze otwór na drugą stronę ściany Zabezpiecz otwory śrub znajdującymi się na wyposażeniu gumkami Zamontuj przednią cześć z klawiaturą i zabezpiecz śrubą od dołu AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 8

9 Oznaczenia przewodów i schemat połączeń Kolor Funkcja Opis Szary i czarny GND Masa Szary Alarm - Sygnalizator alarmu (minus) Żółty i czarny Open 2 Przycisk wyjścia drzwi 2 (PK2) - strefa 2 Żółty Open 1 Przycisk wyjścia drzwi 1 (PK1) - strefa 1 Brązowy D_IN Czujnik stanu drzwi Czerwony AC&DC Zasilanie VDC/AC Czarny AC&DC Zasilanie VDC/AC Niebieski i czarny NO2 Przekaźnik drzwi 2 Biały i czarny COM2 Przekaźnik drzwi 2 Zielony i czarny NC2 Przekaźnik drzwi 2 Niebieski NO1 Przekaźnik drzwi 1 Biały COM1 Przekaźnik drzwi 1 Zielony NC1 Przekaźnik drzwi 1 Przycisk wyjścia 2 Sygnalizator alarmu Przycisk wyjścia 1 Czujnik stanu drzwi Zamek elektryczny NO2 COM2 Dzwonek Patrz uwaga na następnej stronie. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 9

10 UWAGA: Jeżeli drugi przekaźnik nie jest wykorzystywany do sterowania zamka to można go wykorzystać do sterownia dzwonkiem. Dzwonek należy podłączyć do wyjść NO2 i COM2. Po ustawieniu przycisku # w tryb dzwonka, naciśnięcie tego przycisku spowoduje przełączenie przekaźnika 2 (zwarcie NO2 i COM2) i wysterowanie dzwonka tak długo jak przycisk # będzie naciśnięty. Tryby pracy przekaźników Przekaźniki 1 i 2 można ustawić niezależnie na jeden z dwóch trybów pracy. Tryb 1, impulsowy (monostabilny) wykorzystywany jest do sterowania zamkiem - odryglowanie na określony czas po odczycie ważnej karty lub wprowadzeniu ważnego kodu. Tryb 2, bistabilny może być wykorzystany do uzbrajania/rozbrajania systemu alarmowego, włączania/wyłączania urządzeń, oświetlenia itp. W tym trybie powrót do poprzedniego stanu możliwy jest po powtórnym użyciu karty lub kodu. Reset do ustawień fabrycznych Aby przywrócić ustawienia fabryczne kontrolera należy wyłączyć zasilanie, nacisnąć przycisk * i przytrzymać a następnie ponownie włączyć zasilanie. Przycisk * należy trzymać naciśnięty do momentu aż kontroler wygeneruje 3 dźwięki - dwa krótkie i jeden długi. Operacja ta nie kasuje danych użytkowników. Czujnik antysabotażowy Kontroler KZ-600-U posiada wbudowany czujnik antysabotażowy typu LDR (reagujący na światło). Gdy klawiatura zostanie oddzielona od tylnej ścianki obudowy wówczas następuje aktywacja brzęczyka kontrolera. Sygnalizacja operacji - LED i brzęczyk Opis operacji LED czerwony LED zielony LED niebieski Brzęczyk Drzwi 1 - odryglowanie - Świeci - Krótki dźwięk Drzwi 1 - odryglowanie - - Świeci Krótki dźwięk Włączenie zasilania Świeci - - Długi dźwięk W stanie spoczynku Wolno pulsuje Naciśnięcie przycisku na klaw Krótki dźwięk Wej. w tryb programowania Świeci - - Długi dźwięk Tryb programowania Świeci Świeci - - Akceptacja operacji - - Świeci Długi dźwięk Operacja niezaakceptowana krótkie dźwięki Wyj. z trybu programowania Wolno pulsuje - - Długi dźwięk Alarm Szybko pulsuje Alarm AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 10

11 Programowanie kontrolera Nazwa funkcji Kod operacji Tryb programowania Wejście w tryb programowania * kod administratora # kod domyślny Wyjście z trybu programowania * Wszystkie poniższe operacje można wykonać tylko w trybie programowania Zmiana kodu administratora 0 nowy kod # nowy kod # Kod musi być 6 cyfrowy Tryb identyfikacji Tryb karta lub kod PIN # - strefa # - strefa 2 Tryb karta i kod PIN # - strefa # - strefa 2 UWAGA: Gdy użytkownik zostanie dodany do pamięci kontrolera w trybie karta lub kod PIN to nie może już zostać dodany w tym trybie ponownie ponieważ taka próba będzie sygnalizowana jako błąd krótkim sygnałem dźwiękowym. Ale użytkownik taki może być dodany w tym trybie do obu stref. Tryb identyfikacji: Karta lub kod PIN - tryb domyślny Użytkownicy - strefa 1 (3 1 2 #) Użytkownicy z kodem PIN Dodanie użytkownika z kodem PIN 1 ID użytkownika # PIN # ID użytkownika może być dowolnym numerem z zakresu od 1 do Kod PIN może mieć długość od 4 do 8 cyfr z przedziału za wyjątkiem kombinacji Kolejni użytkownicy mogą być dodawani bez wychodzenia z trybu programowania: 1 ID użytkownika nr 1 # PIN # ID użytkownika nr 2 # PIN # itd. Usunięcie użytkownika z kodem PIN 2 ID użytkownika # Kolejni użytkownicy mogą być usuwani bez wychodzenia z trybu programowania: 2 ID użytkownika nr 1 # ID użytkownika nr 2 # itd. Zmiana kodu PIN użytkownika UWAGA: Ta operacja musi być wykonywana po wyjściu z trybu programowania * ID użytkownika # stary kod # nowy kod # nowy kod # AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 11

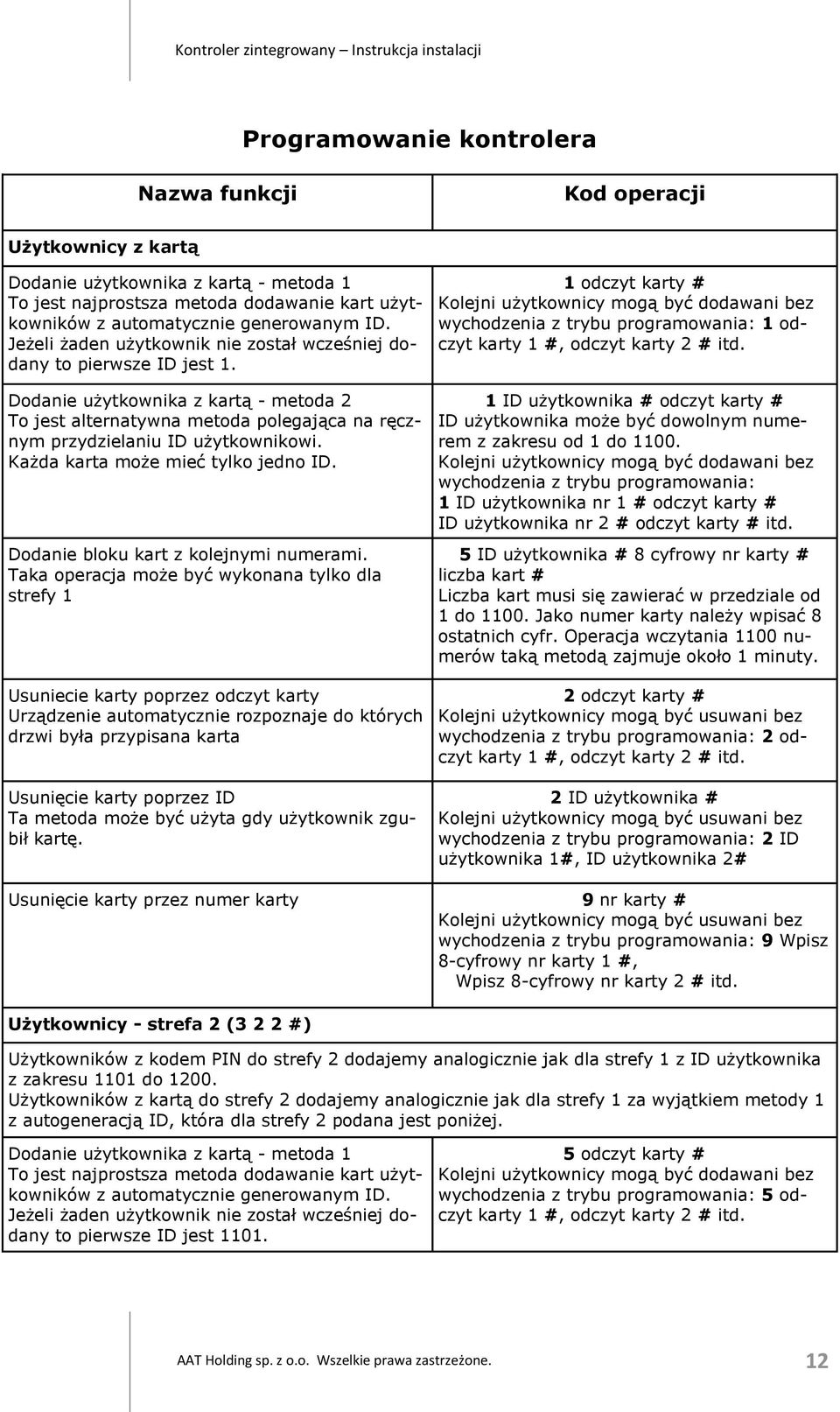

12 Programowanie kontrolera Nazwa funkcji Kod operacji Użytkownicy z kartą Dodanie użytkownika z kartą - metoda 1 To jest najprostsza metoda dodawanie kart użytkowników z automatycznie generowanym ID. Jeżeli żaden użytkownik nie został wcześniej dodany to pierwsze ID jest 1. Dodanie użytkownika z kartą - metoda 2 To jest alternatywna metoda polegająca na ręcznym przydzielaniu ID użytkownikowi. Każda karta może mieć tylko jedno ID. Dodanie bloku kart z kolejnymi numerami. Taka operacja może być wykonana tylko dla strefy 1 Usuniecie karty poprzez odczyt karty Urządzenie automatycznie rozpoznaje do których drzwi była przypisana karta Usunięcie karty poprzez ID Ta metoda może być użyta gdy użytkownik zgubił kartę. 1 odczyt karty # Kolejni użytkownicy mogą być dodawani bez wychodzenia z trybu programowania: 1 odczyt karty 1 #, odczyt karty 2 # itd. 1 ID użytkownika # odczyt karty # ID użytkownika może być dowolnym numerem z zakresu od 1 do Kolejni użytkownicy mogą być dodawani bez wychodzenia z trybu programowania: 1 ID użytkownika nr 1 # odczyt karty # ID użytkownika nr 2 # odczyt karty # itd. 5 ID użytkownika # 8 cyfrowy nr karty # liczba kart # Liczba kart musi się zawierać w przedziale od 1 do Jako numer karty należy wpisać 8 ostatnich cyfr. Operacja wczytania 1100 numerów taką metodą zajmuje około 1 minuty. 2 odczyt karty # Kolejni użytkownicy mogą być usuwani bez wychodzenia z trybu programowania: 2 odczyt karty 1 #, odczyt karty 2 # itd. 2 ID użytkownika # Kolejni użytkownicy mogą być usuwani bez wychodzenia z trybu programowania: 2 ID użytkownika 1#, ID użytkownika 2# Usunięcie karty przez numer karty 9 nr karty # Kolejni użytkownicy mogą być usuwani bez wychodzenia z trybu programowania: 9 Wpisz 8-cyfrowy nr karty 1 #, Wpisz 8-cyfrowy nr karty 2 # itd. Użytkownicy - strefa 2 (3 2 2 #) Użytkowników z kodem PIN do strefy 2 dodajemy analogicznie jak dla strefy 1 z ID użytkownika z zakresu 1101 do Użytkowników z kartą do strefy 2 dodajemy analogicznie jak dla strefy 1 za wyjątkiem metody 1 z autogeneracją ID, która dla strefy 2 podana jest poniżej. Dodanie użytkownika z kartą - metoda 1 To jest najprostsza metoda dodawanie kart użytkowników z automatycznie generowanym ID. Jeżeli żaden użytkownik nie został wcześniej dodany to pierwsze ID jest odczyt karty # Kolejni użytkownicy mogą być dodawani bez wychodzenia z trybu programowania: 5 odczyt karty 1 #, odczyt karty 2 # itd. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 12

13 Programowanie kontrolera Nazwa funkcji Kod operacji Tryb identyfikacji: Karta i kod PIN Użytkownicy - strefa 1 (3 1 1 #) Dodanie użytkownika z kartą i kodem PIN. Kod PIN może mieć długość od 4 do 8 cyfr z przedziału za wyjątkiem kombinacji Zmiana kodu PIN użytkownika w trybie karta i kod PIN - metoda 1. UWAGA: Ta operacja musi być wykonywana po wyjściu z trybu programowania Zmiana kodu PIN użytkownika w trybie karta i kod PIN - metoda 2. UWAGA: Ta operacja musi być wykonywana po wyjściu z trybu programowania UWAGA: Ta operacja musi być wykonywana po wyjściu z trybu programowania. *odczyt karty1234# kod PIN# kod pin# * odczyt karty stary kod # nowy kod # nowy kod # * ID użytkownika # stary kod # nowy kod # nowy kod # Usunięcie użytkownika w trybie Karta i kod PIN. Należy usunąć poprzez odczyt karty lub wpisanie kodu PIN. Użytkownicy - strefa 2 (3 1 2 #) Operacje są analogiczne jak dla strefy 1. Tryb identyfikacji: Tylko karta lub 2 odczyt karty # 2 ID użytkownika # Włączenie trybu Tylko karta - wejście jest możliwe tylko poprzez użycie karty # - strefa # - strefa 2 Usunięcie wszystkich użytkowników UWAGA: Przy wykonywaniu tej operacji należy szczególną ostrożność # - strefa # - strefa 2 Odryglowanie drzwi (zmiana stanu przekaźnika) Przez użytkownika z kodem PIN Wpisz kod PIN i naciśnij # Przez użytkownika z kartą Odczytaj kartę Przez użytkownika z kartą i kodem PIN Odczytaj kartę, wpisz kod PIN i naciśnij # AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 13

14 Nazwa funkcji Tryb pracy przekaźnika Tryb monostabilny (impulsowy) - domyślny. Czas odryglowania - 5 s. Programowanie kontrolera Tryb bistabilny (sekwencyjny) # strefa # strefa 2 Detekcja otwarcia drzwi Gdy na drzwiach zainstalowany jest czujnik stanu skrzydła drzwi wówczas po otwarciu ważna kartą kontroler odlicza czas do zamknięcia i jeżeli po upływie 1 min drzwi nie zostaną zamknięte wówczas włącza się trwający 1 min alarm generowany przez wbudowany brzęczyk. Alarm generowany jest również gdy drzwi zostaną sforsowane. Wyłączenie trybu monitorowania stanu drzwi Kod operacji 4 1 1~99 # strefa ~99 # strefa 2 1~99 oznacza czas odryglowania od 1s do 99 Gdy na drzwiach zainstalowany jest czujnik stanu skrzydła drzwi wówczas po otwarciu ważna kartą kontroler odlicza czas do zamknięcia i jeżeli po upływie 1 min drzwi nie zostaną zamknięte wówczas włącza się trwający 1 min alarm generowany przez wbudowany brzęczyk. Alarm generowany jest również gdy drzwi zostaną sforsowane. 6 0 # - ustawienie domyślne Włączenie trybu monitorowania stanu drzwi 6 1 # strefa # strefa 2 Można włączyć monitorowanie jednej strefy Opcje blokowania klawiatury i alarmowe Gdy w ciągu 10 minut zostanie odczytanych 10 nieważnych kart lub wprowadzonych 10 nieważnych kodów wówczas może zostać zablokowana na 10 min klawiatura i włączony alarm. Blokada klawiatury i alarm wyłączony Blokada klawiatury włączona 7 1 # Alarm włączony 7 2 # Sygnał akustyczny użycia klawiatury 7 0 # - - ustawienie domyślne Gdy naciskamy dowolny klawisz na klawiaturze generowany jest krótki sygnał dźwiękowy. Sygnalizację tą można wyłączyć. Obwód dzwonka należy podłączyć do wyjść NO2 i COM2. Włączenie dzwonka następuje poprzez naciśnięcie przycisku # na klawiaturze. Sygnalizacja włączona Sygnalizacja wyłączona 8 7 # Tryb pracy przekaźnika strefy # - ustawienie domyślne Gdy nie wykorzystujemy przekaźnika strefy drugiej do sterowania zamka wówczas możemy go wykorzystać do włączania dzwonka. Tryb sterowania zamka Tryb sterowania dzwonka 8 9 # Kasowanie alarmu 8 8 # - ustawienie domyślne Wyłączenie alarmu sforsowania drzwi Odczytaj ważną kartę lub wpisz kod PIN i # Wyłączenie alarmu przetrzymania drzwi Zamknij drzwi, odczytaj ważną kartę lub wpisz kod PIN i # AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 14

15 NOTATKI AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 15
