1 Podręcznik rozwiązania SYSTIMAX GigaSPEED X10D UTP

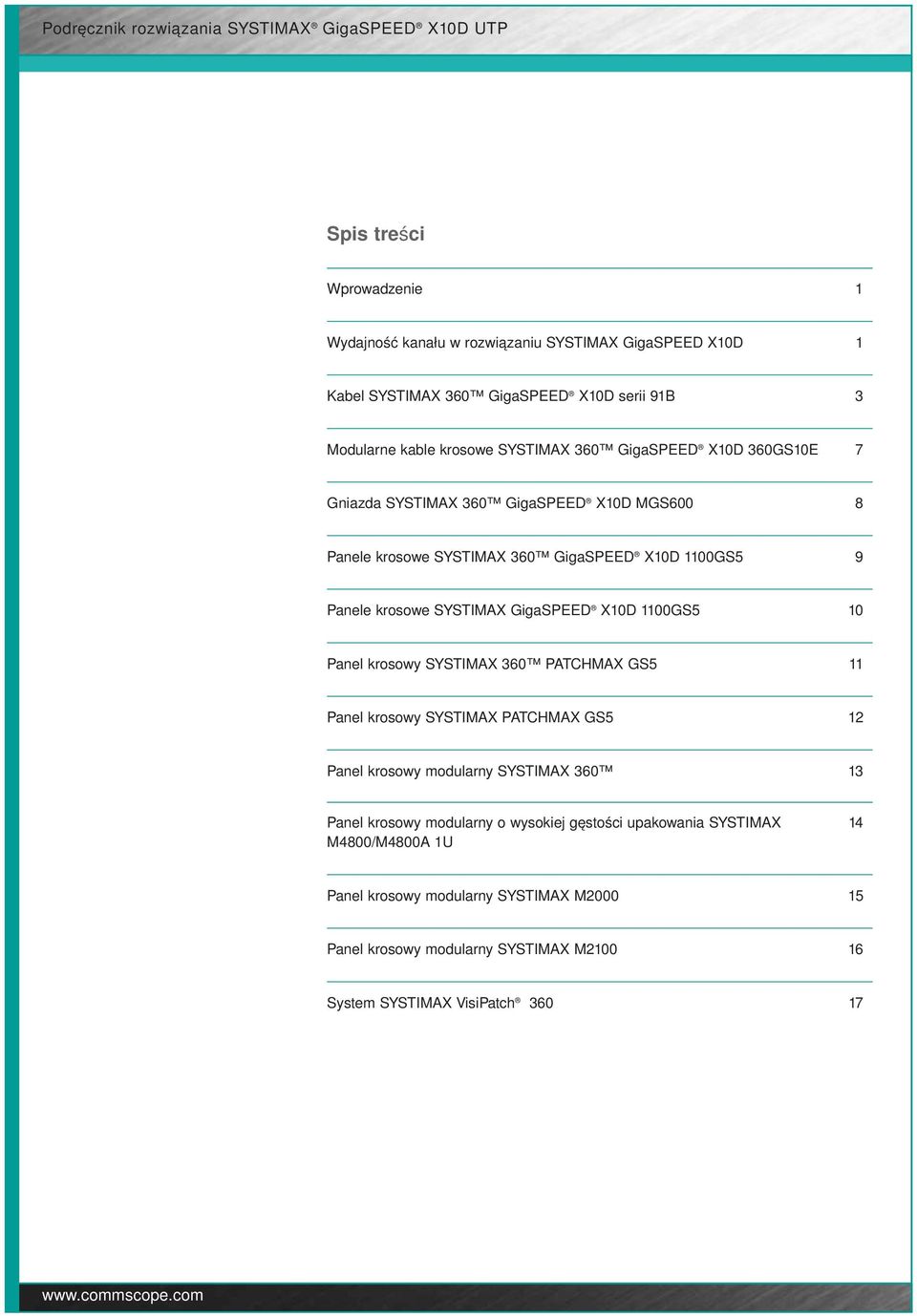

2 Spis treści Wprowadzenie 1 Wydajność kanału w rozwiązaniu SYSTIMAX GigaSPEED X10D 1 Kabel SYSTIMAX 360 GigaSPEED X10D serii 91B 3 Modularne kable krosowe SYSTIMAX 360 GigaSPEED X10D 360GS10E 7 Gniazda SYSTIMAX 360 GigaSPEED X10D MGS600 8 Panele krosowe SYSTIMAX 360 GigaSPEED X10D 1100GS5 9 Panele krosowe SYSTIMAX GigaSPEED X10D 1100GS5 10 Panel krosowy SYSTIMAX 360 PATCHMAX GS5 11 Panel krosowy SYSTIMAX PATCHMAX GS5 12 Panel krosowy modularny SYSTIMAX Panel krosowy modularny o wysokiej gęstości upakowania SYSTIMAX 14 M4800/M4800A 1U Panel krosowy modularny SYSTIMAX M Panel krosowy modularny SYSTIMAX M System SYSTIMAX VisiPatch

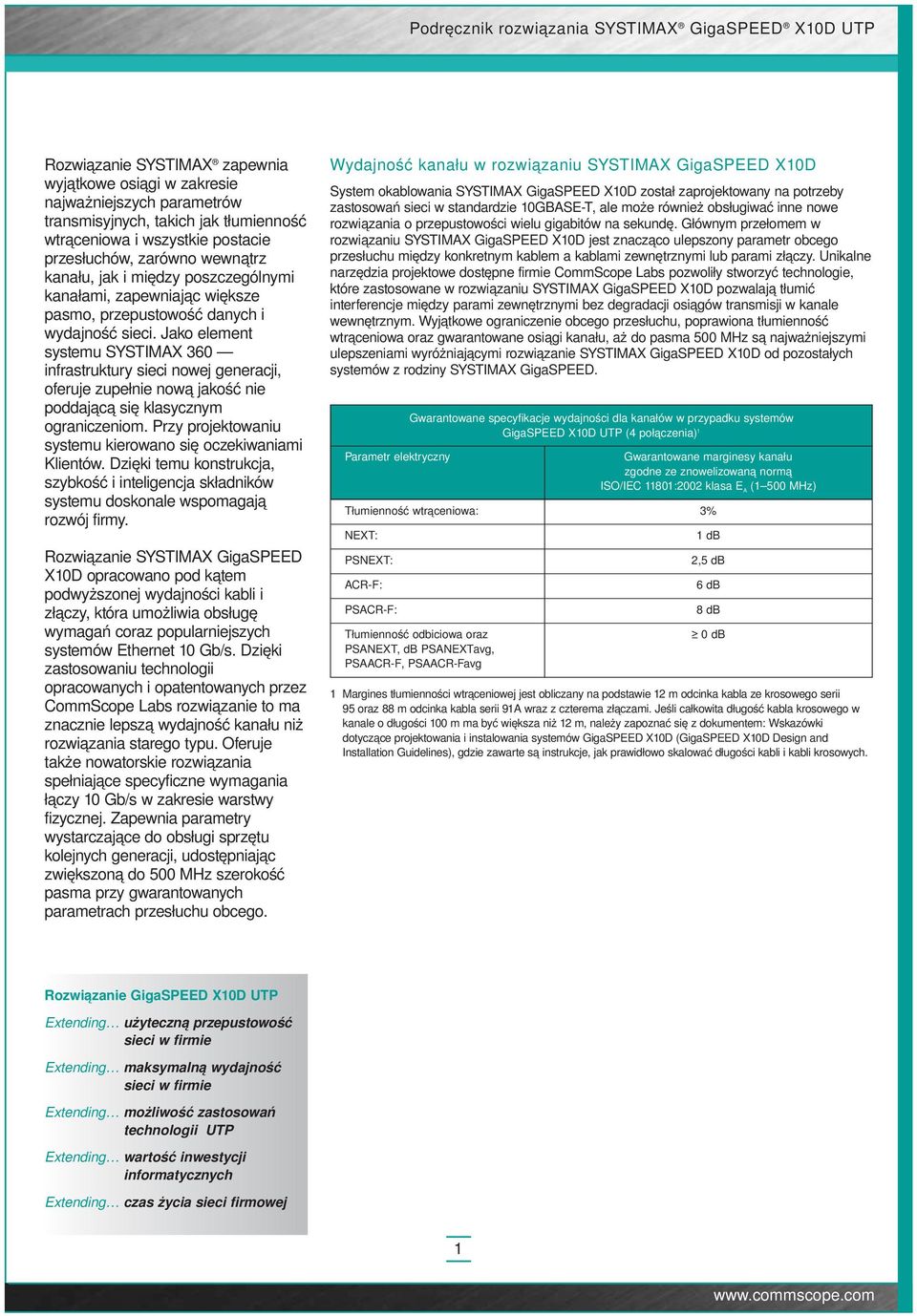

3 Rozwiązanie SYSTIMAX zapewnia wyjątkowe osiągi w zakresie najważniejszych parametrów transmisyjnych, takich jak tłumienność wtrąceniowa i wszystkie postacie przesłuchów, zarówno wewnątrz kanału, jak i między poszczególnymi kanałami, zapewniając większe pasmo, przepustowość danych i wydajność sieci. Jako element systemu SYSTIMAX 360 infrastruktury sieci nowej generacji, oferuje zupełnie nową jakość nie poddającą się klasycznym ograniczeniom. Przy projektowaniu systemu kierowano się oczekiwaniami Klientów. Dzięki temu konstrukcja, szybkość i inteligencja składników systemu doskonale wspomagają rozwój firmy. Rozwiązanie SYSTIMAX GigaSPEED X10D opracowano pod kątem podwyższonej wydajności kabli i złączy, która umożliwia obsługę wymagań coraz popularniejszych systemów Ethernet 10 Gb/s. Dzięki zastosowaniu technologii opracowanych i opatentowanych przez CommScope Labs rozwiązanie to ma znacznie lepszą wydajność kanału niż rozwiązania starego typu. Oferuje także nowatorskie rozwiązania spełniające specyficzne wymagania łączy 10 Gb/s w zakresie warstwy fizycznej. Zapewnia parametry wystarczające do obsługi sprzętu kolejnych generacji, udostępniając zwiększoną do 500 MHz szerokość pasma przy gwarantowanych parametrach przesłuchu obcego. Wydajność kanału w rozwiązaniu SYSTIMAX GigaSPEED X10D System okablowania SYSTIMAX GigaSPEED X10D został zaprojektowany na potrzeby zastosowań sieci w standardzie 10GBASE-T, ale może również obsługiwać inne nowe rozwiązania o przepustowości wielu gigabitów na sekundę. Głównym przełomem w rozwiązaniu SYSTIMAX GigaSPEED X10D jest znacząco ulepszony parametr obcego przesłuchu między konkretnym kablem a kablami zewnętrznymi lub parami złączy. Unikalne narzędzia projektowe dostępne firmie CommScope Labs pozwoliły stworzyć technologie, które zastosowane w rozwiązaniu SYSTIMAX GigaSPEED X10D pozwalają tłumić interferencje między parami zewnętrznymi bez degradacji osiągów transmisji w kanale wewnętrznym. Wyjątkowe ograniczenie obcego przesłuchu, poprawiona tłumienność wtrąceniowa oraz gwarantowane osiągi kanału, aż do pasma 500 MHz są najważniejszymi ulepszeniami wyróżniającymi rozwiązanie SYSTIMAX GigaSPEED X10D od pozostałych systemów z rodziny SYSTIMAX GigaSPEED. Parametr elektryczny Gwarantowane specyfikacje wydajności dla kanałów w przypadku systemów GigaSPEED X10D UTP (4 połączenia) 1 Gwarantowane marginesy kanału zgodne ze znowelizowaną normą ISO/IEC 11801:2002 klasa E A (1 500 MHz) Tłumienność wtrąceniowa: 3% NEXT: PSNEXT: ACR-F: PSACR-F: Tłumienność odbiciowa oraz PSANEXT, db PSANEXTavg, PSAACR-F, PSAACR-Favg 1 db 2,5 db 6 db 8 db 0 db 1 Margines tłumienności wtrąceniowej jest obliczany na podstawie 12 m odcinka kabla ze krosowego serii 95 oraz 88 m odcinka kabla serii 91A wraz z czterema złączami. Jeśli całkowita długość kabla krosowego w kanale o długości 100 m ma być większa niż 12 m, należy zapoznać się z dokumentem: Wskazówki dotyczące projektowania i instalowania systemów GigaSPEED X10D (GigaSPEED X10D Design and Installation Guidelines), gdzie zawarte są instrukcje, jak prawidłowo skalować długości kabli i kabli krosowych. Rozwiązanie GigaSPEED X10D UTP Extending użyteczną przepustowość sieci w firmie Extending maksymalną wydajność sieci w firmie Extending możliwość zastosowań technologii UTP Extending wartość inwestycji informatycznych Extending czas życia sieci firmowej 1

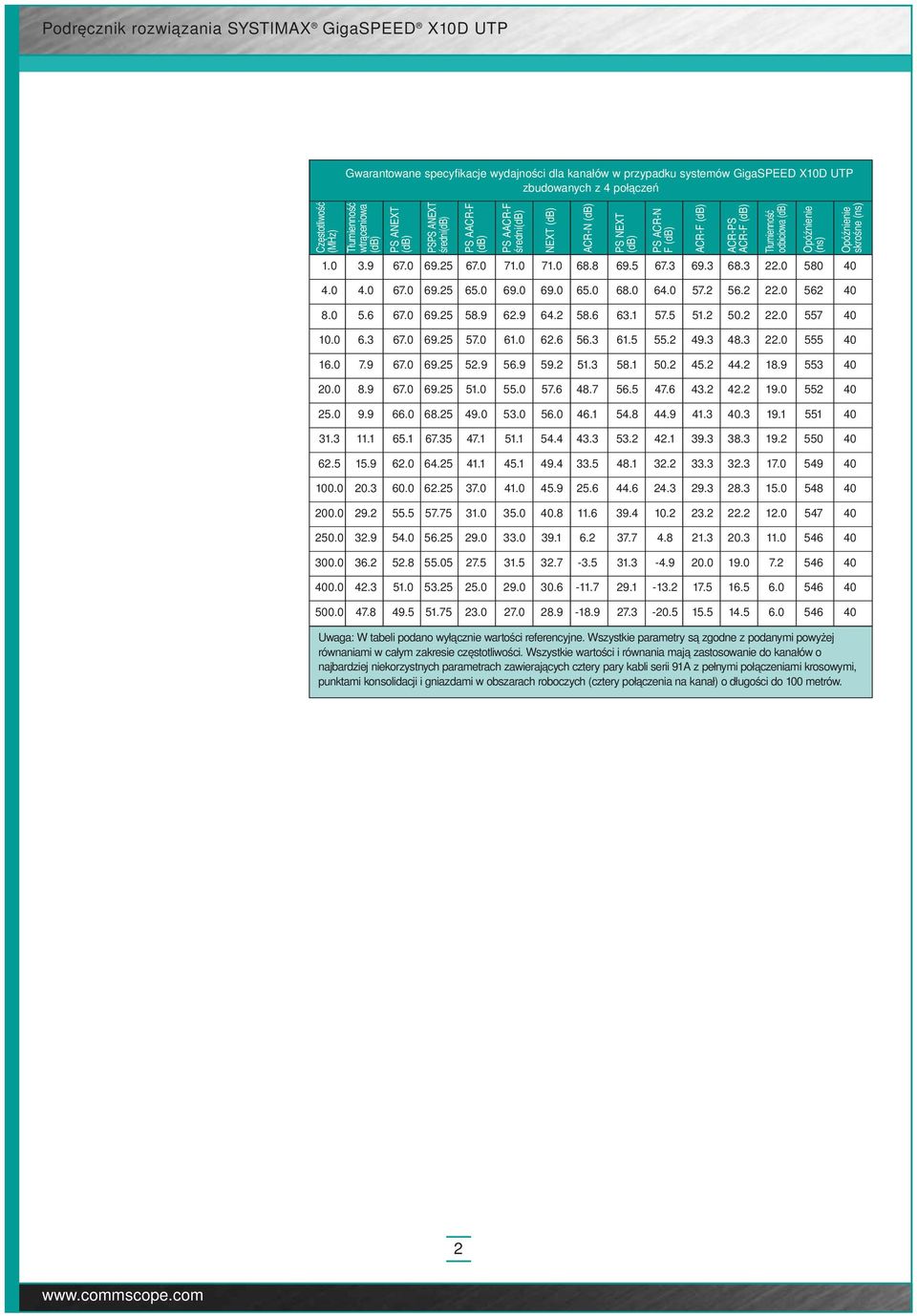

4 Częstotliwość (MHz) Gwarantowane specyfikacje wydajności dla kanałów w przypadku systemów GigaSPEED X10D UTP zbudowanych z 4 połączeń Tłumienność wtrąceniowa (db) PS ANEXT (db) PSPS ANEXT średni(db) PS AACR-F (db) PS AACR-F średni(db) NEXT (db) ACR-N (db) PS NEXT (db) PS ACR-N F (db) Uwaga: W tabeli podano wyłącznie wartości referencyjne. Wszystkie parametry są zgodne z podanymi powyżej równaniami w całym zakresie częstotliwości. Wszystkie wartości i równania mają zastosowanie do kanałów o najbardziej niekorzystnych parametrach zawierających cztery pary kabli serii 91A z pełnymi połączeniami krosowymi, punktami konsolidacji i gniazdami w obszarach roboczych (cztery połączenia na kanał) o długości do 100 metrów. ACR-F (db) ACR-PS ACR-F (db) Tłumienność odbiciowa (db) Opóźnienie (ns) Opóźnienie skrośne (ns) 2

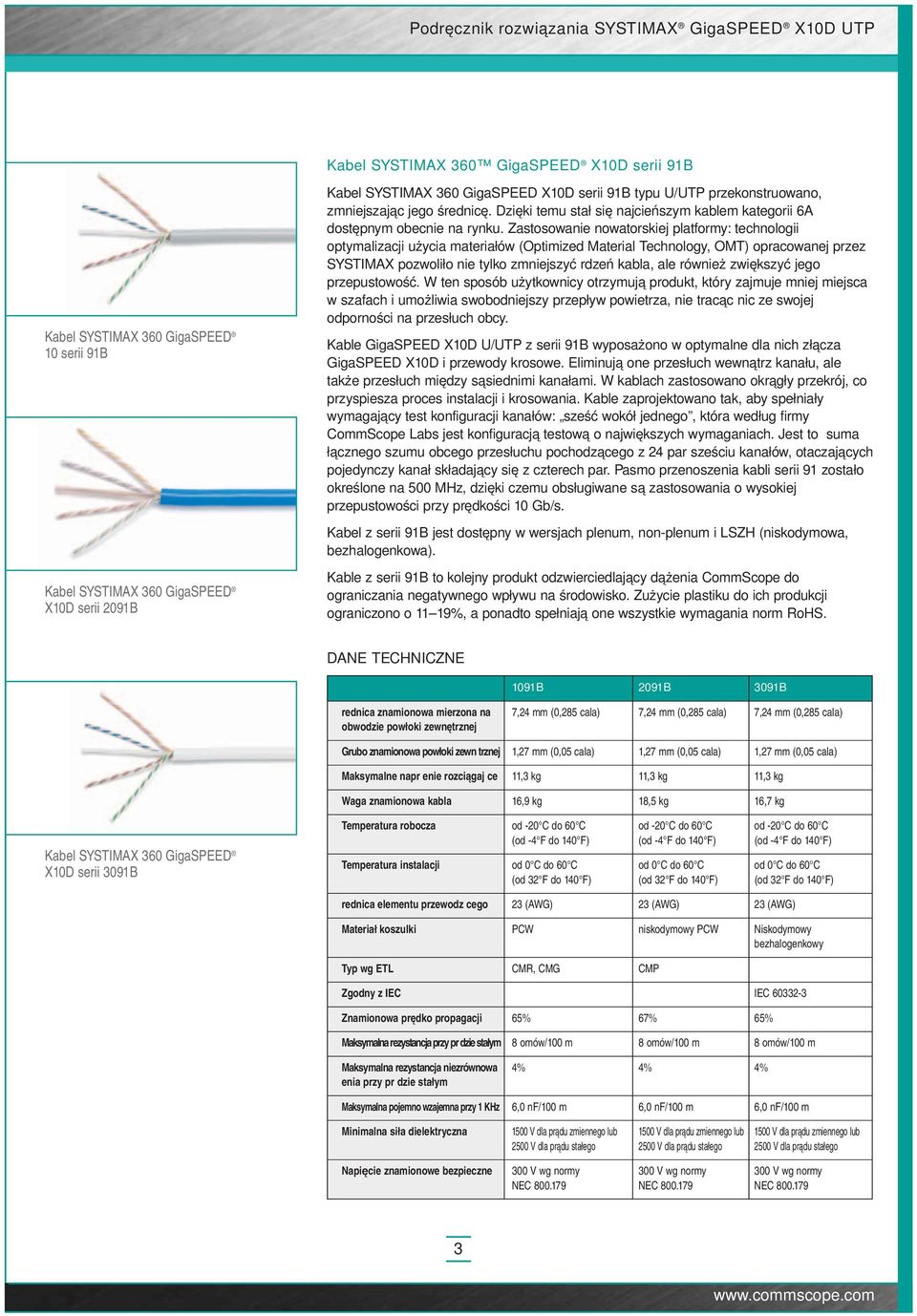

5 Kabel SYSTIMAX 360 GigaSPEED X10D serii 91B Kabel SYSTIMAX 360 GigaSPEED 10 serii 91B Kabel SYSTIMAX 360 GigaSPEED X10D serii 2091B Kabel SYSTIMAX 360 GigaSPEED X10D serii 91B typu U/UTP przekonstruowano, zmniejszając jego średnicę. Dzięki temu stał się najcieńszym kablem kategorii 6A dostępnym obecnie na rynku. Zastosowanie nowatorskiej platformy: technologii optymalizacji użycia materiałów (Optimized Material Technology, OMT) opracowanej przez SYSTIMAX pozwoliło nie tylko zmniejszyć rdzeń kabla, ale również zwiększyć jego przepustowość. W ten sposób użytkownicy otrzymują produkt, który zajmuje mniej miejsca w szafach i umożliwia swobodniejszy przepływ powietrza, nie tracąc nic ze swojej odporności na przesłuch obcy. Kable GigaSPEED X10D U/UTP z serii 91B wyposażono w optymalne dla nich złącza GigaSPEED X10D i przewody krosowe. Eliminują one przesłuch wewnątrz kanału, ale także przesłuch między sąsiednimi kanałami. W kablach zastosowano okrągły przekrój, co przyspiesza proces instalacji i krosowania. Kable zaprojektowano tak, aby spełniały wymagający test konfiguracji kanałów: sześć wokół jednego, która według firmy CommScope Labs jest konfiguracją testową o największych wymaganiach. Jest to suma łącznego szumu obcego przesłuchu pochodzącego z 24 par sześciu kanałów, otaczających pojedynczy kanał składający się z czterech par. Pasmo przenoszenia kabli serii 91 zostało określone na 500 MHz, dzięki czemu obsługiwane są zastosowania o wysokiej przepustowości przy prędkości 10 Gb/s. Kabel z serii 91B jest dostępny w wersjach plenum, non-plenum i LSZH (niskodymowa, bezhalogenkowa). Kable z serii 91B to kolejny produkt odzwierciedlający dążenia CommScope do ograniczania negatywnego wpływu na środowisko. Zużycie plastiku do ich produkcji ograniczono o 11 19%, a ponadto spełniają one wszystkie wymagania norm RoHS. DANE TECHNICZNE 1091B 2091B 3091B rednica znamionowa mierzona na 7,24 mm (0,285 cala) 7,24 mm (0,285 cala) 7,24 mm (0,285 cala) obwodzie powłoki zewnętrznej Grubo znamionowa powłoki zewn trznej 1,27 mm (0,05 cala) 1,27 mm (0,05 cala) 1,27 mm (0,05 cala) Maksymalne napr enie rozciągaj ce 11,3 kg 11,3 kg 11,3 kg Waga znamionowa kabla 16,9 kg 18,5 kg 16,7 kg Kabel SYSTIMAX 360 GigaSPEED X10D serii 3091B Temperatura robocza od -20 C do 60 C od -20 C do 60 C od -20 C do 60 C (od -4 F do 140 F) (od -4 F do 140 F) (od -4 F do 140 F) Temperatura instalacji od 0 C do 60 C od 0 C do 60 C od 0 C do 60 C (od 32 F do 140 F) (od 32 F do 140 F) (od 32 F do 140 F) rednica elementu przewodz cego 23 (AWG) 23 (AWG) 23 (AWG) Materiał koszulki PCW niskodymowy PCW Niskodymowy bezhalogenkowy Typ wg ETL CMR, CMG CMP Zgodny z IEC IEC Znamionowa prędko propagacji 65% 67% 65% Maksymalna rezystancja przy pr dzie stałym 8 omów/100 m 8 omów/100 m 8 omów/100 m Maksymalna rezystancja niezrównowa 4% 4% 4% enia przy pr dzie stałym Maksymalna pojemno wzajemna przy 1 KHz 6,0 nf/100 m 6,0 nf/100 m 6,0 nf/100 m Minimalna siła dielektryczna 1500 V dla prądu zmiennego lub 1500 V dla prądu zmiennego lub 1500 V dla prądu zmiennego lub 2500 V dla prądu stałego 2500 V dla prądu stałego 2500 V dla prądu stałego Napięcie znamionowe bezpieczne 300 V wg normy 300 V wg normy 300 V wg normy NEC NEC NEC

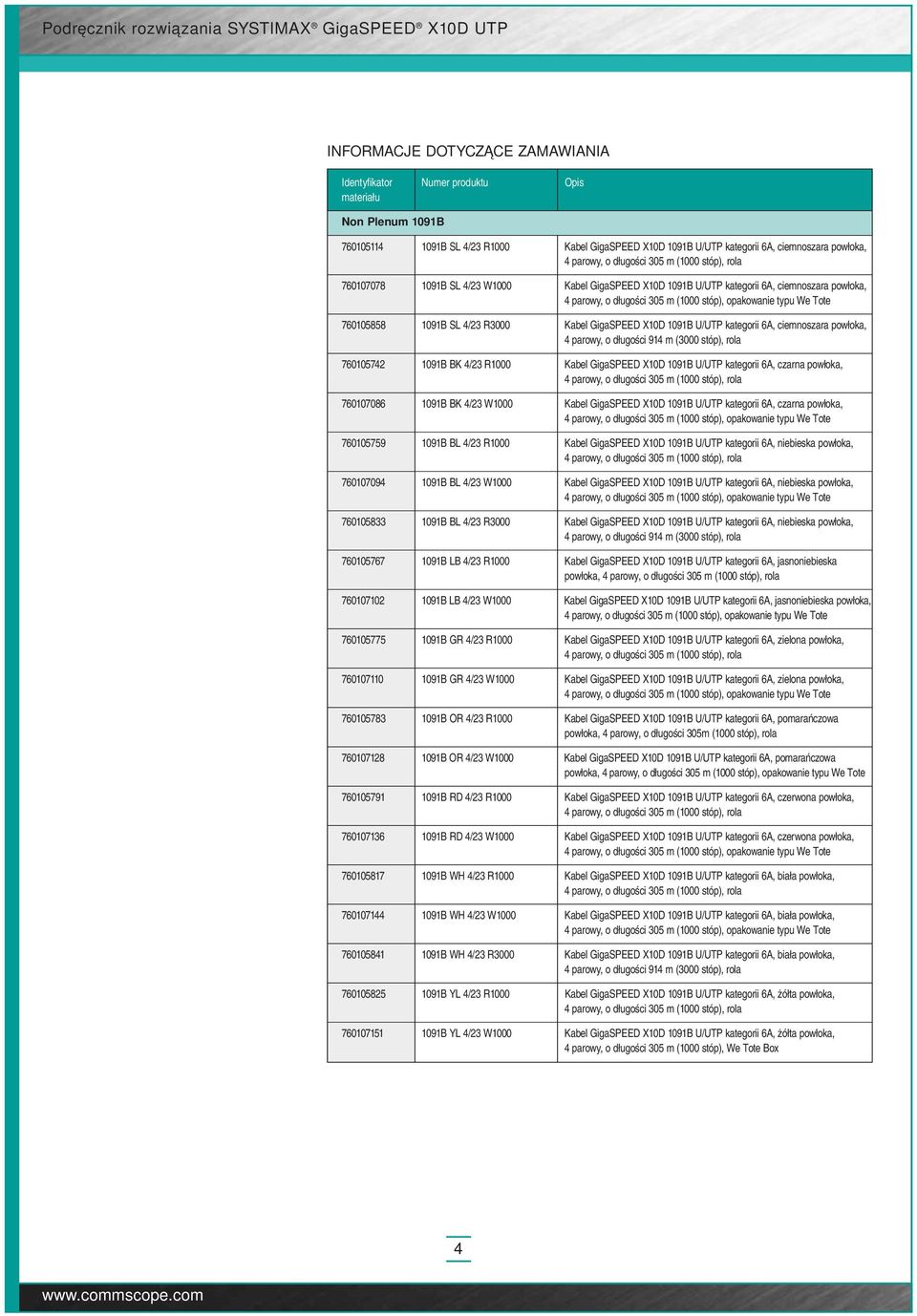

6 Non Plenum 1091B B SL 4/23 R1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, ciemnoszara powłoka, B SL 4/23 W1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, ciemnoszara powłoka, B SL 4/23 R3000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, ciemnoszara powłoka, 4 parowy, o długości 914 m (3000 stóp), rola B BK 4/23 R1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, czarna powłoka, B BK 4/23 W1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, czarna powłoka, B BL 4/23 R1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, niebieska powłoka, B BL 4/23 W1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, niebieska powłoka, B BL 4/23 R3000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, niebieska powłoka, 4 parowy, o długości 914 m (3000 stóp), rola B LB 4/23 R1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, jasnoniebieska powłoka, B LB 4/23 W1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, jasnoniebieska powłoka, B GR 4/23 R1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, zielona powłoka, B GR 4/23 W1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, zielona powłoka, B OR 4/23 R1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, pomarańczowa powłoka, 4 parowy, o długości 305m (1000 stóp), rola B OR 4/23 W1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, pomarańczowa powłoka, B RD 4/23 R1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, czerwona powłoka, B RD 4/23 W1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, czerwona powłoka, B WH 4/23 R1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, biała powłoka, B WH 4/23 W1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, biała powłoka, B WH 4/23 R3000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, biała powłoka, 4 parowy, o długości 914 m (3000 stóp), rola B YL 4/23 R1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, żółta powłoka, B YL 4/23 W1000 Kabel GigaSPEED X10D 1091B U/UTP kategorii 6A, żółta powłoka, 4 parowy, o długości 305 m (1000 stóp), We Tote Box 4
7 Plenum 2091B B BL 4/23 R1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, niebieska powłoka, B BL 4/23 W1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, niebieska powłoka, B BL 4/23 R3000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, niebieska powłoka, 4 parowy, o długości 914 m (3000 stóp), rola B GR 4/23 R1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, zielona powłoka, B GR 4/23 W1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, zielona powłoka, B OR 4/23 R1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, pomarańczowa powłoka, B OR 4/23 W1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, pomarańczowa powłoka, B RD 4/23 R1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, czerwona powłoka, B RD 4/23 W1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, czerwona powłoka, B SL 4/23 R1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, ciemnoszara powłoka, B SL 4/23 W1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, ciemnoszara powłoka, B SL 4/23 R3000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, ciemnoszara powłoka, 4 parowy, o długości 914 m (3000 stóp), rola B WH 4/23 R1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, biała powłoka, B WH 4/23 W1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, biała powłoka, B WH 4/23 R3000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, biała powłoka, 4 parowy, o długości 914 m (3000 stóp), rola B YL 4/23 R1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, żółta powłoka, B YL 4/23 W1000 Kabel GigaSPEED X10D 2091B U/UTP kategorii 6A, żółta powłoka, 5

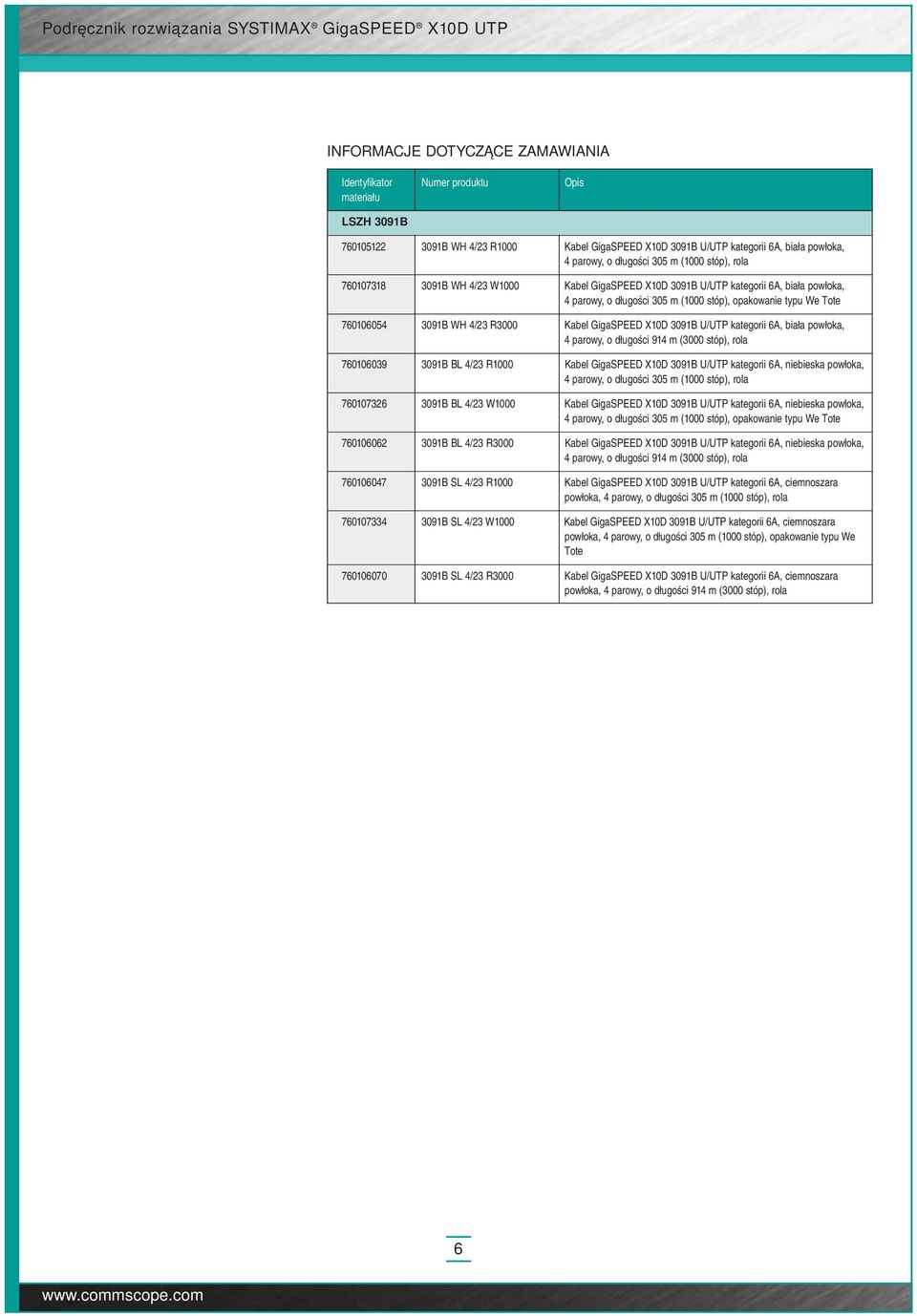

8 LSZH 3091B B WH 4/23 R1000 Kabel GigaSPEED X10D 3091B U/UTP kategorii 6A, biała powłoka, B WH 4/23 W1000 Kabel GigaSPEED X10D 3091B U/UTP kategorii 6A, biała powłoka, B WH 4/23 R3000 Kabel GigaSPEED X10D 3091B U/UTP kategorii 6A, biała powłoka, 4 parowy, o długości 914 m (3000 stóp), rola B BL 4/23 R1000 Kabel GigaSPEED X10D 3091B U/UTP kategorii 6A, niebieska powłoka, B BL 4/23 W1000 Kabel GigaSPEED X10D 3091B U/UTP kategorii 6A, niebieska powłoka, B BL 4/23 R3000 Kabel GigaSPEED X10D 3091B U/UTP kategorii 6A, niebieska powłoka, 4 parowy, o długości 914 m (3000 stóp), rola B SL 4/23 R1000 Kabel GigaSPEED X10D 3091B U/UTP kategorii 6A, ciemnoszara powłoka, B SL 4/23 W1000 Kabel GigaSPEED X10D 3091B U/UTP kategorii 6A, ciemnoszara powłoka, 4 parowy, o długości 305 m (1000 stóp), opakowanie typu We Tote B SL 4/23 R3000 Kabel GigaSPEED X10D 3091B U/UTP kategorii 6A, ciemnoszara powłoka, 4 parowy, o długości 914 m (3000 stóp), rola 6

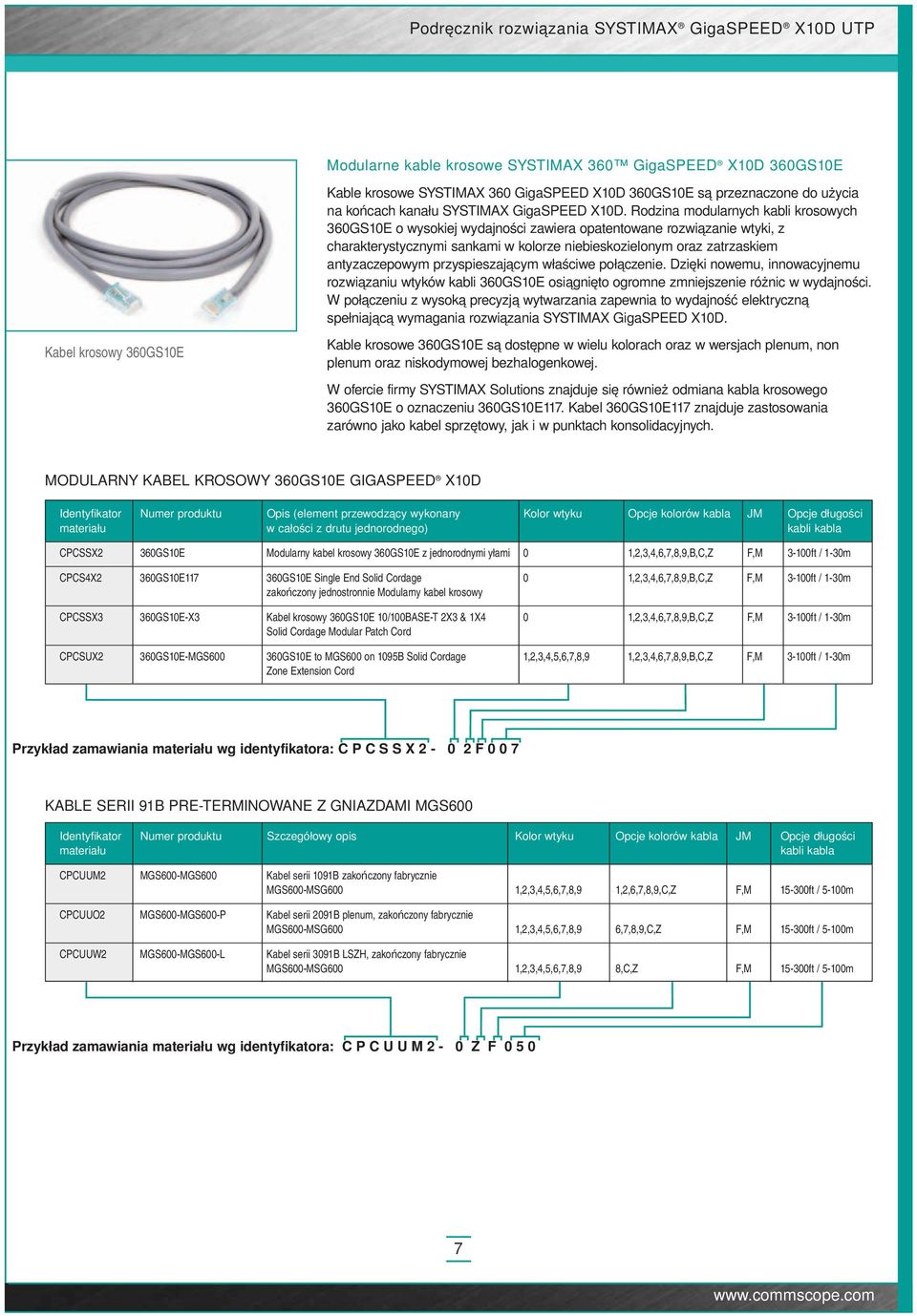

9 Modularne kable krosowe SYSTIMAX 360 GigaSPEED X10D 360GS10E Kable krosowe SYSTIMAX 360 GigaSPEED X10D 360GS10E są przeznaczone do użycia na końcach kanału SYSTIMAX GigaSPEED X10D. Rodzina modularnych kabli krosowych 360GS10E o wysokiej wydajności zawiera opatentowane rozwiązanie wtyki, z charakterystycznymi sankami w kolorze niebieskozielonym oraz zatrzaskiem antyzaczepowym przyspieszającym właściwe połączenie. Dzięki nowemu, innowacyjnemu rozwiązaniu wtyków kabli 360GS10E osiągnięto ogromne zmniejszenie różnic w wydajności. W połączeniu z wysoką precyzją wytwarzania zapewnia to wydajność elektryczną spełniającą wymagania rozwiązania SYSTIMAX GigaSPEED X10D. Kabel krosowy 360GS10E Kable krosowe 360GS10E są dostępne w wielu kolorach oraz w wersjach plenum, non plenum oraz niskodymowej bezhalogenkowej. W ofercie firmy SYSTIMAX Solutions znajduje się również odmiana kabla krosowego 360GS10E o oznaczeniu 360GS10E117. Kabel 360GS10E117 znajduje zastosowania zarówno jako kabel sprzętowy, jak i w punktach konsolidacyjnych. MODULARNY KABEL KROSOWY 360GS10E GIGASPEED X10D (element przewodzący wykonany Kolor wtyku Opcje kolorów kabla JM Opcje długości w całości z drutu jednorodnego) kabli kabla CPCSSX2 360GS10E Modularny kabel krosowy 360GS10E z jednorodnymi yłami 0 1,2,3,4,6,7,8,9,B,C,Z F,M 3-100ft / 1-30m CPCS4X2 360GS10E GS10E Single End Solid Cordage 0 1,2,3,4,6,7,8,9,B,C,Z F,M 3-100ft / 1-30m zakończony jednostronnie Modularny kabel krosowy CPCSSX3 360GS10E-X3 Kabel krosowy 360GS10E 10/100BASE-T 2X3 & 1X4 0 1,2,3,4,6,7,8,9,B,C,Z F,M 3-100ft / 1-30m Solid Cordage Modular Patch Cord CPCSUX2 360GS10E-MGS GS10E to MGS600 on 1095B Solid Cordage 1,2,3,4,5,6,7,8,9 1,2,3,4,6,7,8,9,B,C,Z F,M 3-100ft / 1-30m Zone Extension Cord Przykład zamawiania wg identyfikatora: C P C S S X F KABLE SERII 91B PRE-TERMINOWANE Z GNIAZDAMI MGS600 Identyfikator Numer produktu Szczegółowy opis Kolor wtyku Opcje kolorów kabla JM Opcje długości kabli kabla CPCUUM2 MGS600-MGS600 Kabel serii 1091B zakończony fabrycznie MGS600-MSG600 1,2,3,4,5,6,7,8,9 1,2,6,7,8,9,C,Z F,M ft / 5-100m CPCUUO2 MGS600-MGS600-P Kabel serii 2091B plenum, zakończony fabrycznie MGS600-MSG600 1,2,3,4,5,6,7,8,9 6,7,8,9,C,Z F,M ft / 5-100m CPCUUW2 MGS600-MGS600-L Kabel serii 3091B LSZH, zakończony fabrycznie MGS600-MSG600 1,2,3,4,5,6,7,8,9 8,C,Z F,M ft / 5-100m Przykład zamawiania wg identyfikatora: C P C U U M 2-0 Z F

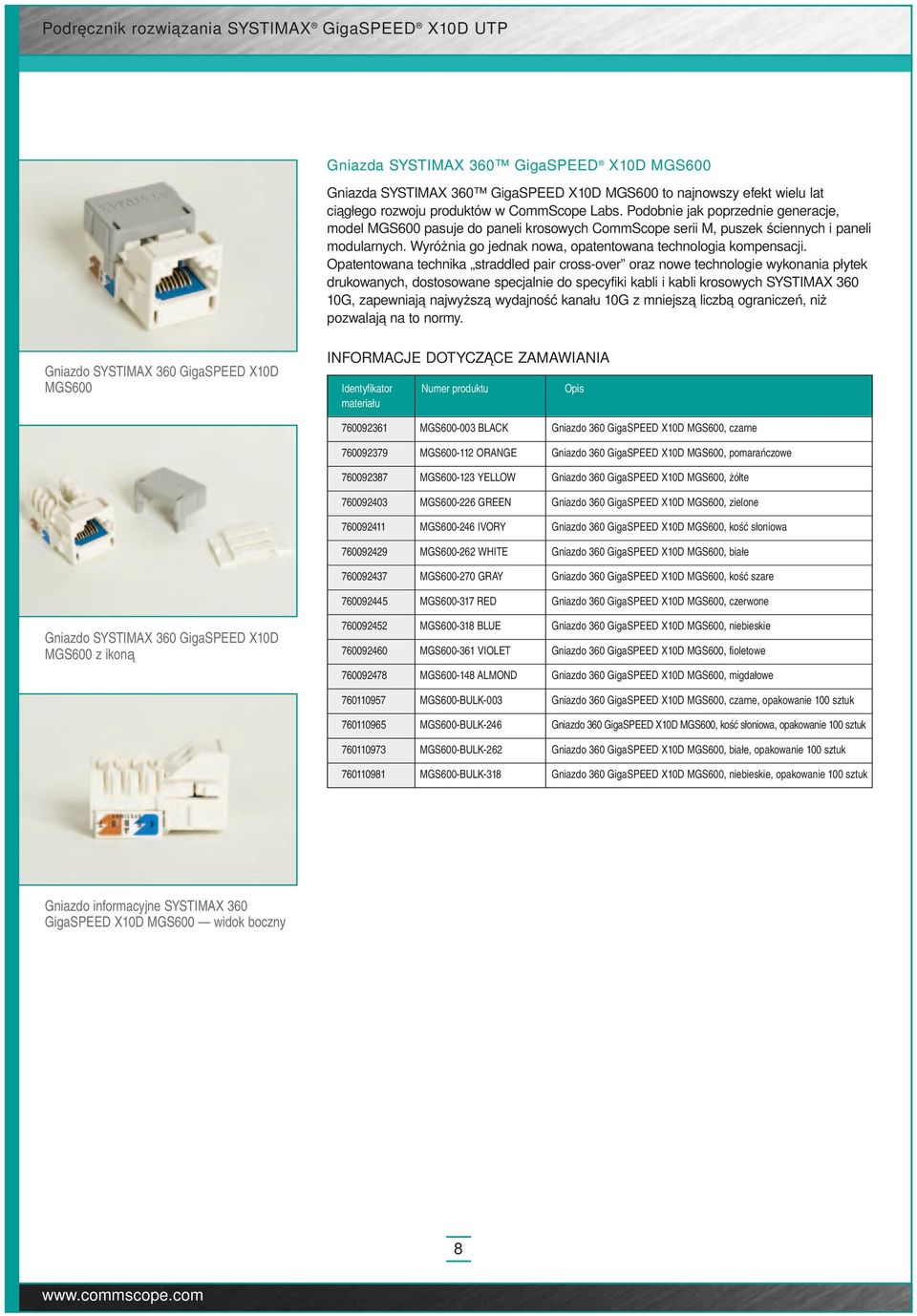

10 Gniazda SYSTIMAX 360 GigaSPEED X10D MGS600 Gniazda SYSTIMAX 360 GigaSPEED X10D MGS600 to najnowszy efekt wielu lat ciągłego rozwoju produktów w CommScope Labs. Podobnie jak poprzednie generacje, model MGS600 pasuje do paneli krosowych CommScope serii M, puszek ściennych i paneli modularnych. Wyróżnia go jednak nowa, opatentowana technologia kompensacji. Opatentowana technika straddled pair cross-over oraz nowe technologie wykonania płytek drukowanych, dostosowane specjalnie do specyfiki kabli i kabli krosowych SYSTIMAX G, zapewniają najwyższą wydajność kanału 10G z mniejszą liczbą ograniczeń, niż pozwalają na to normy. Gniazdo SYSTIMAX 360 GigaSPEED X10D MGS MGS BLACK Gniazdo 360 GigaSPEED X10D MGS600, czarne MGS ORANGE Gniazdo 360 GigaSPEED X10D MGS600, pomarańczowe MGS YELLOW Gniazdo 360 GigaSPEED X10D MGS600, żółte MGS GREEN Gniazdo 360 GigaSPEED X10D MGS600, zielone MGS IVORY Gniazdo 360 GigaSPEED X10D MGS600, kość słoniowa MGS WHITE Gniazdo 360 GigaSPEED X10D MGS600, białe MGS GRAY Gniazdo 360 GigaSPEED X10D MGS600, kość szare MGS RED Gniazdo 360 GigaSPEED X10D MGS600, czerwone Gniazdo SYSTIMAX 360 GigaSPEED X10D MGS600 z ikoną MGS BLUE Gniazdo 360 GigaSPEED X10D MGS600, niebieskie MGS VIOLET Gniazdo 360 GigaSPEED X10D MGS600, fioletowe MGS ALMOND Gniazdo 360 GigaSPEED X10D MGS600, migdałowe MGS600-BULK-003 Gniazdo 360 GigaSPEED X10D MGS600, czarne, opakowanie 100 sztuk MGS600-BULK-246 Gniazdo 360 GigaSPEED X10D MGS600, kość słoniowa, opakowanie 100 sztuk MGS600-BULK-262 Gniazdo 360 GigaSPEED X10D MGS600, białe, opakowanie 100 sztuk MGS600-BULK-318 Gniazdo 360 GigaSPEED X10D MGS600, niebieskie, opakowanie 100 sztuk Gniazdo informacyjne SYSTIMAX 360 GigaSPEED X10D MGS600 widok boczny 8

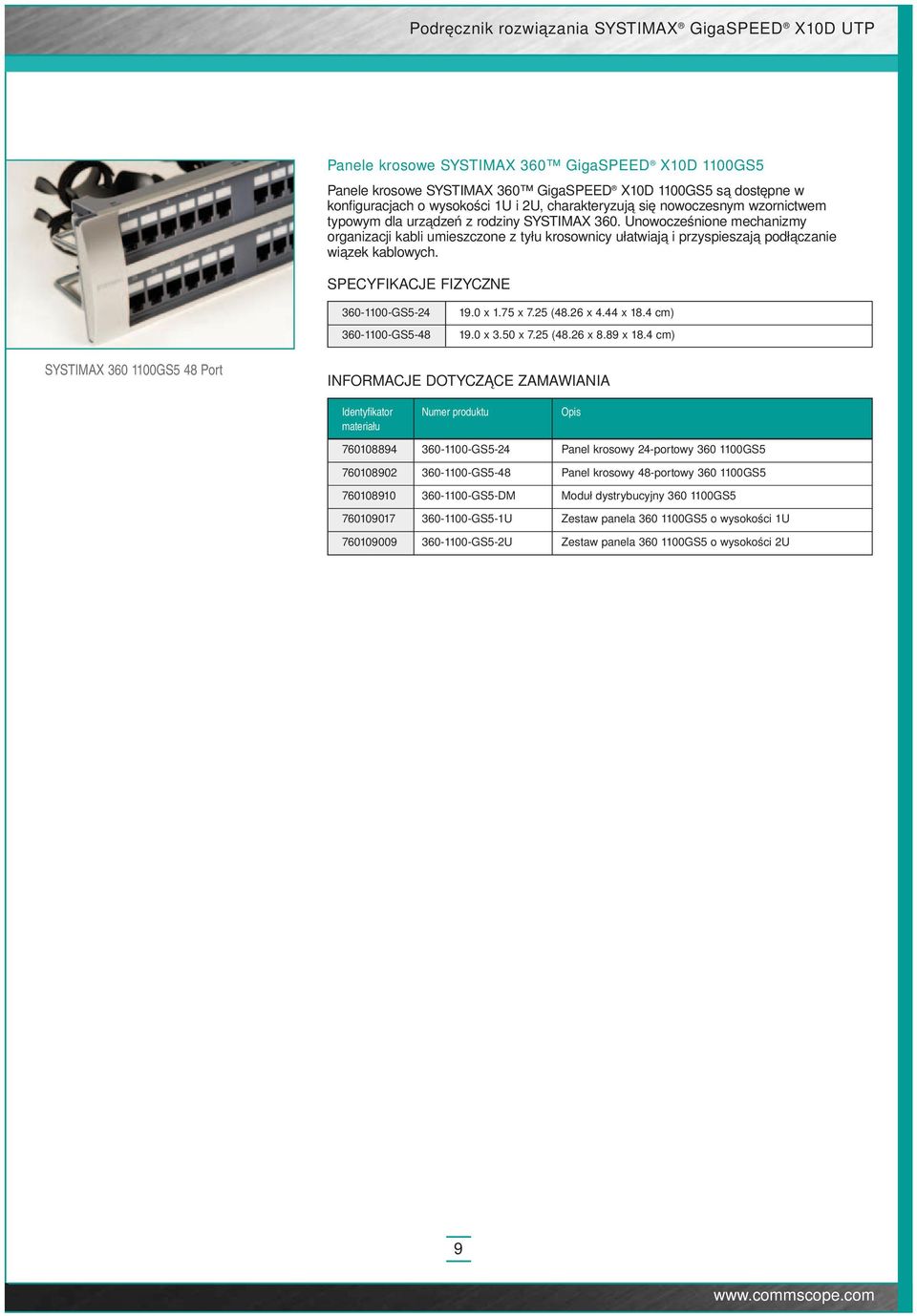

11 Panele krosowe SYSTIMAX 360 GigaSPEED X10D 1100GS5 Panele krosowe SYSTIMAX 360 GigaSPEED X10D 1100GS5 są dostępne w konfiguracjach o wysokości 1U i 2U, charakteryzują się nowoczesnym wzornictwem typowym dla urządzeń z rodziny SYSTIMAX 360. Unowocześnione mechanizmy organizacji kabli umieszczone z tyłu krosownicy ułatwiają i przyspieszają podłączanie wiązek kablowych. SPECYFIKACJE FIZYCZNE GS GS x 1.75 x 7.25 (48.26 x 4.44 x 18.4 cm) 19.0 x 3.50 x 7.25 (48.26 x 8.89 x 18.4 cm) SYSTIMAX GS5 48 Port GS5-24 Panel krosowy 24-portowy GS GS5-48 Panel krosowy 48-portowy GS GS5-DM Moduł dystrybucyjny GS GS5-1U Zestaw panela GS5 o wysokości 1U GS5-2U Zestaw panela GS5 o wysokości 2U 9

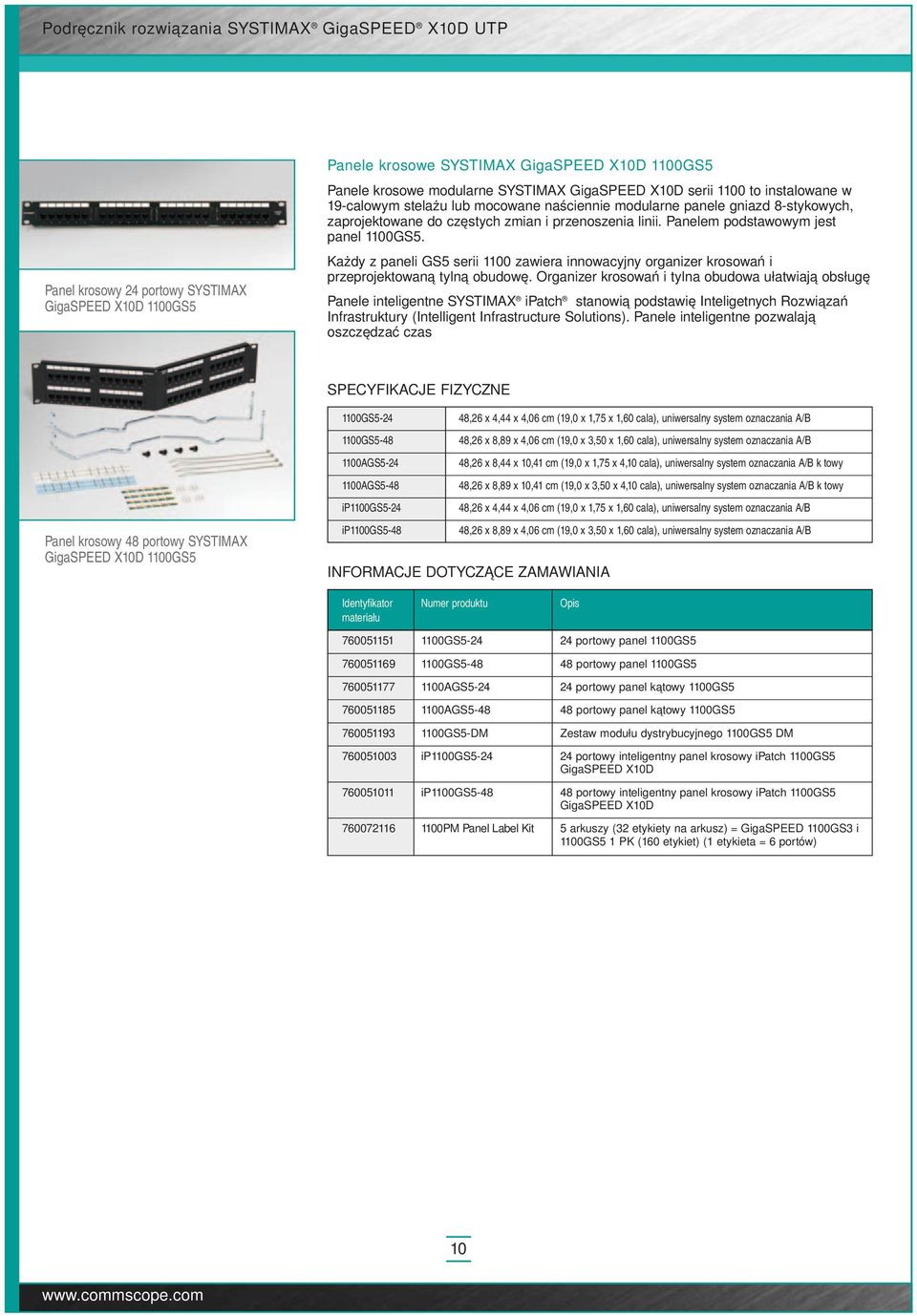

12 Panel krosowy 24 portowy SYSTIMAX GigaSPEED X10D 1100GS5 Panele krosowe SYSTIMAX GigaSPEED X10D 1100GS5 Panele krosowe modularne SYSTIMAX GigaSPEED X10D serii 1100 to instalowane w 19-calowym stelażu lub mocowane naściennie modularne panele gniazd 8-stykowych, zaprojektowane do częstych zmian i przenoszenia linii. Panelem podstawowym jest panel 1100GS5. Każdy z paneli GS5 serii 1100 zawiera innowacyjny organizer krosowań i przeprojektowaną tylną obudowę. Organizer krosowań i tylna obudowa ułatwiają obsługę Panele inteligentne SYSTIMAX ipatch stanowią podstawię Inteligetnych Rozwiązań Infrastruktury (Intelligent Infrastructure Solutions). Panele inteligentne pozwalają oszczędzać czas SPECYFIKACJE FIZYCZNE Panel krosowy 48 portowy SYSTIMAX GigaSPEED X10D 1100GS5 1100GS ,26 x 4,44 x 4,06 cm (19,0 x 1,75 x 1,60 cala), uniwersalny system oznaczania A/B 1100GS ,26 x 8,89 x 4,06 cm (19,0 x 3,50 x 1,60 cala), uniwersalny system oznaczania A/B 1100AGS ,26 x 8,44 x 10,41 cm (19,0 x 1,75 x 4,10 cala), uniwersalny system oznaczania A/B k towy 1100AGS ,26 x 8,89 x 10,41 cm (19,0 x 3,50 x 4,10 cala), uniwersalny system oznaczania A/B k towy ip1100gs ,26 x 4,44 x 4,06 cm (19,0 x 1,75 x 1,60 cala), uniwersalny system oznaczania A/B ip1100gs ,26 x 8,89 x 4,06 cm (19,0 x 3,50 x 1,60 cala), uniwersalny system oznaczania A/B GS portowy panel 1100GS GS portowy panel 1100GS AGS portowy panel kątowy 1100GS AGS portowy panel kątowy 1100GS GS5-DM Zestaw modułu dystrybucyjnego 1100GS5 DM ip1100gs portowy inteligentny panel krosowy ipatch 1100GS5 GigaSPEED X10D ip1100gs portowy inteligentny panel krosowy ipatch 1100GS5 GigaSPEED X10D PM Panel Label Kit 5 arkuszy (32 etykiety na arkusz) = GigaSPEED 1100GS3 i 1100GS5 1 PK (160 etykiet) (1 etykieta = 6 portów) 10

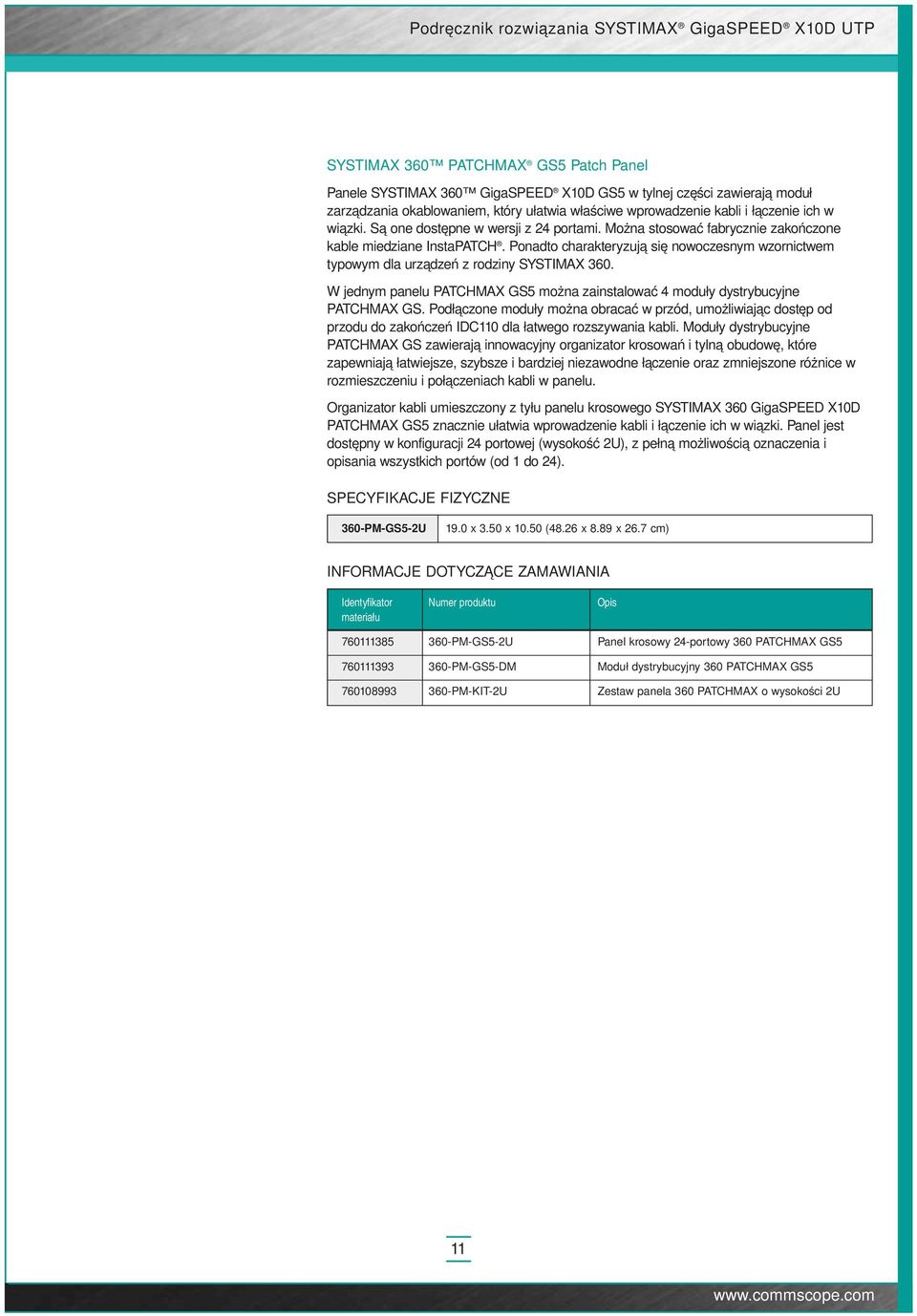

13 SYSTIMAX 360 PATCHMAX GS5 Patch Panel Panele SYSTIMAX 360 GigaSPEED X10D GS5 w tylnej części zawierają moduł zarządzania okablowaniem, który ułatwia właściwe wprowadzenie kabli i łączenie ich w wiązki. Są one dostępne w wersji z 24 portami. Można stosować fabrycznie zakończone kable miedziane InstaPATCH. Ponadto charakteryzują się nowoczesnym wzornictwem typowym dla urządzeń z rodziny SYSTIMAX 360. W jednym panelu PATCHMAX GS5 można zainstalować 4 moduły dystrybucyjne PATCHMAX GS. Podłączone moduły można obracać w przód, umożliwiając dostęp od przodu do zakończeń IDC110 dla łatwego rozszywania kabli. Moduły dystrybucyjne PATCHMAX GS zawierają innowacyjny organizator krosowań i tylną obudowę, które zapewniają łatwiejsze, szybsze i bardziej niezawodne łączenie oraz zmniejszone różnice w rozmieszczeniu i połączeniach kabli w panelu. Organizator kabli umieszczony z tyłu panelu krosowego SYSTIMAX 360 GigaSPEED X10D PATCHMAX GS5 znacznie ułatwia wprowadzenie kabli i łączenie ich w wiązki. Panel jest dostępny w konfiguracji 24 portowej (wysokość 2U), z pełną możliwością oznaczenia i opisania wszystkich portów (od 1 do 24). SPECYFIKACJE FIZYCZNE 360-PM-GS5-2U 19.0 x 3.50 x (48.26 x 8.89 x 26.7 cm) PM-GS5-2U Panel krosowy 24-portowy 360 PATCHMAX GS PM-GS5-DM Moduł dystrybucyjny 360 PATCHMAX GS PM-KIT-2U Zestaw panela 360 PATCHMAX o wysokości 2U 11

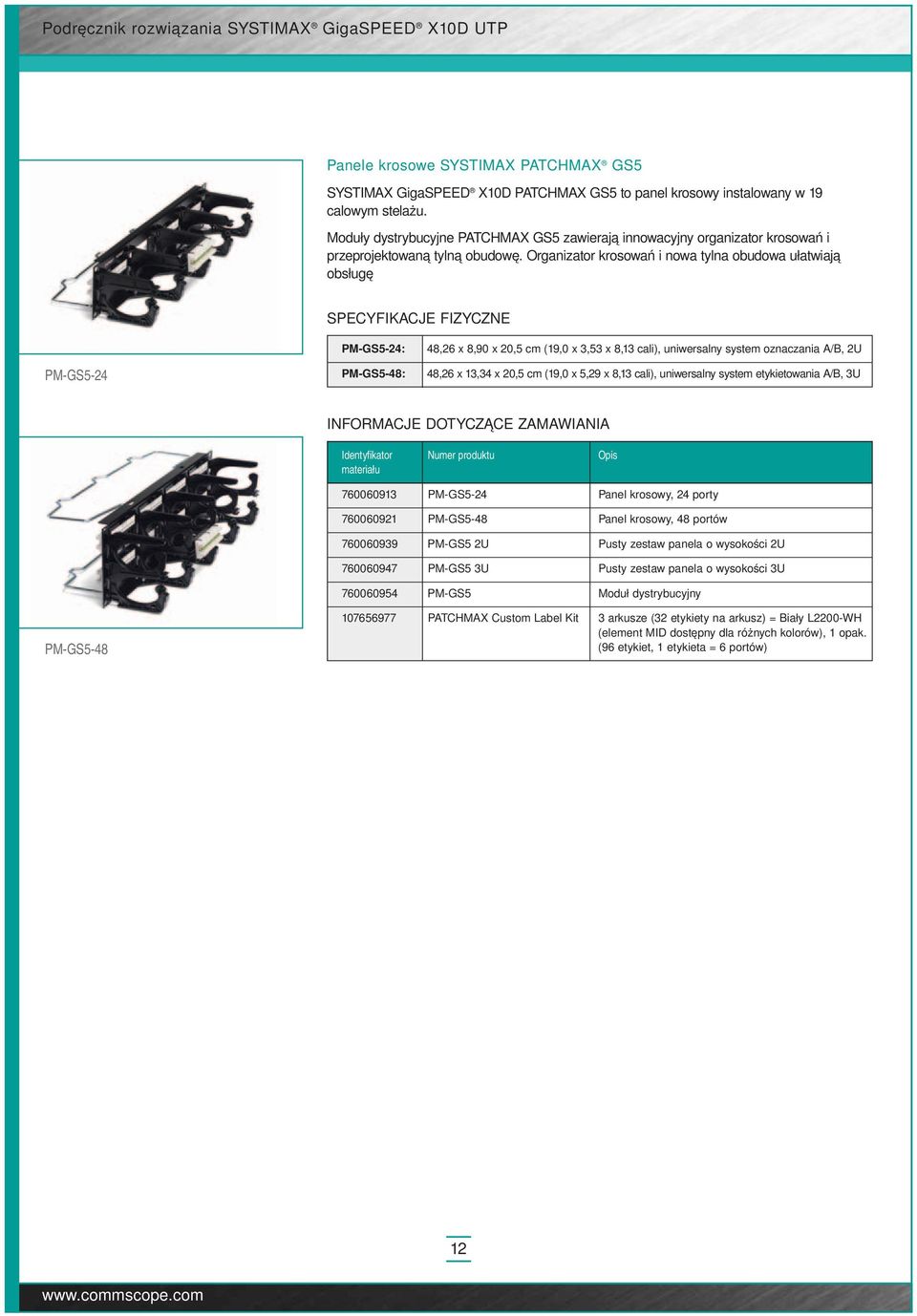

14 Panele krosowe SYSTIMAX PATCHMAX GS5 SYSTIMAX GigaSPEED X10D PATCHMAX GS5 to panel krosowy instalowany w 19 calowym stelażu. Moduły dystrybucyjne PATCHMAX GS5 zawierają innowacyjny organizator krosowań i przeprojektowaną tylną obudowę. Organizator krosowań i nowa tylna obudowa ułatwiają obsługę SPECYFIKACJE FIZYCZNE PM-GS5-24 PM-GS5-24: PM-GS5-48: 48,26 x 8,90 x 20,5 cm (19,0 x 3,53 x 8,13 cali), uniwersalny system oznaczania A/B, 2U 48,26 x 13,34 x 20,5 cm (19,0 x 5,29 x 8,13 cali), uniwersalny system etykietowania A/B, 3U PM-GS5-24 Panel krosowy, 24 porty PM-GS5-48 Panel krosowy, 48 portów PM-GS5 2U Pusty zestaw panela o wysokości 2U PM-GS5 3U Pusty zestaw panela o wysokości 3U PM-GS5 Moduł dystrybucyjny PM-GS PATCHMAX Custom Label Kit 3 arkusze (32 etykiety na arkusz) = Biały L2200-WH (element MID dostępny dla różnych kolorów), 1 opak. (96 etykiet, 1 etykieta = 6 portów) 12

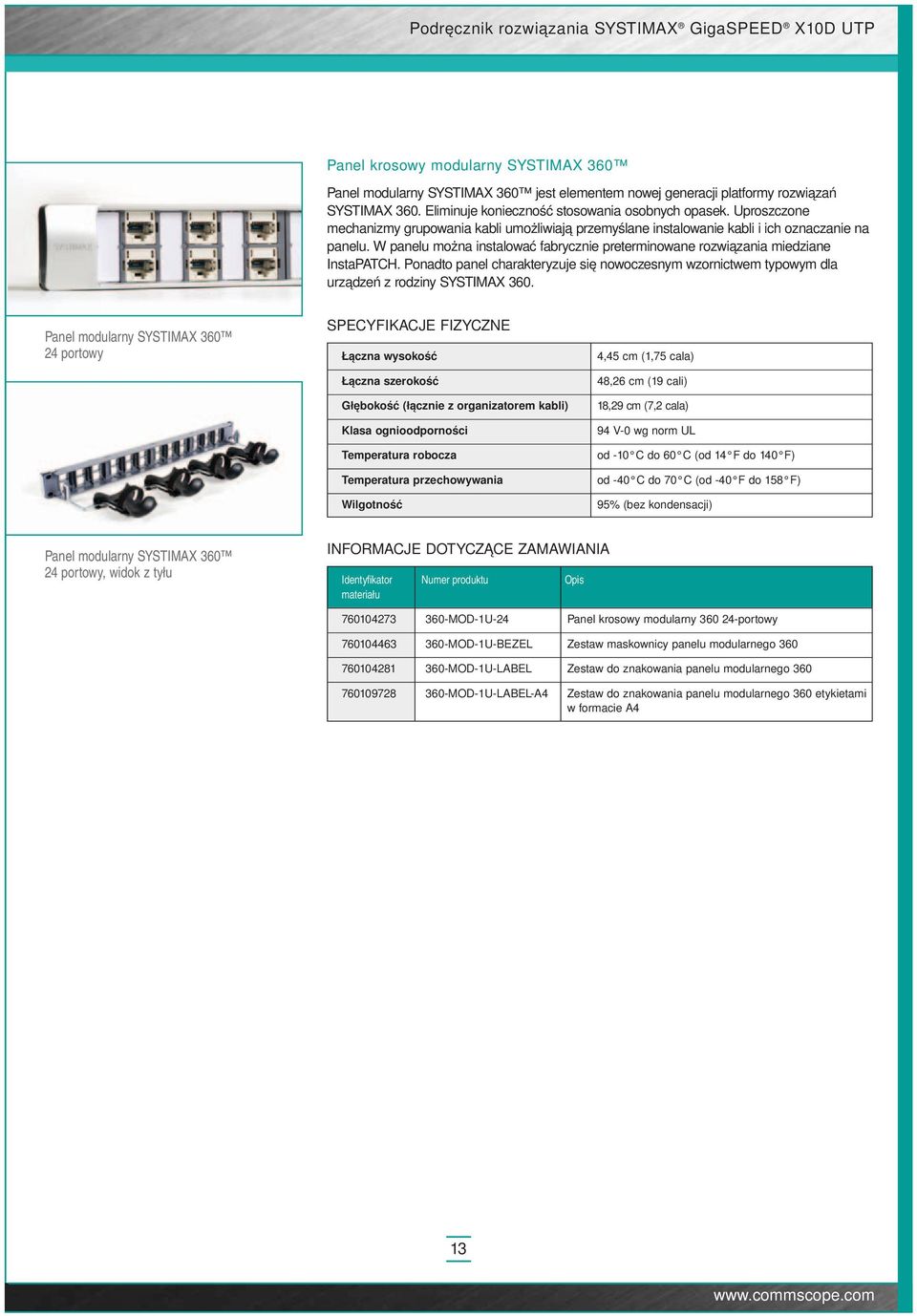

15 Panel krosowy modularny SYSTIMAX 360 Panel modularny SYSTIMAX 360 jest elementem nowej generacji platformy rozwiązań SYSTIMAX 360. Eliminuje konieczność stosowania osobnych opasek. Uproszczone mechanizmy grupowania kabli umożliwiają przemyślane instalowanie kabli i ich oznaczanie na panelu. W panelu można instalować fabrycznie preterminowane rozwiązania miedziane InstaPATCH. Ponadto panel charakteryzuje się nowoczesnym wzornictwem typowym dla urządzeń z rodziny SYSTIMAX 360. Panel modularny SYSTIMAX 360 SPECYFIKACJE FIZYCZNE 24 portowy Łączna wysokość 4,45 cm (1,75 cala) Łączna szerokość Głębokość (łącznie z organizatorem kabli) Klasa ognioodporności Temperatura robocza Temperatura przechowywania Wilgotność 48,26 cm (19 cali) 18,29 cm (7,2 cala) 94 V-0 wg norm UL od -10 C do 60 C (od 14 F do 140 F) od -40 C do 70 C (od -40 F do 158 F) 95% (bez kondensacji) Panel modularny SYSTIMAX portowy, widok z tyłu MOD-1U-24 Panel krosowy modularny portowy MOD-1U-BEZEL Zestaw maskownicy panelu modularnego MOD-1U-LABEL Zestaw do znakowania panelu modularnego MOD-1U-LABEL-A4 Zestaw do znakowania panelu modularnego 360 etykietami w formacie A4 13

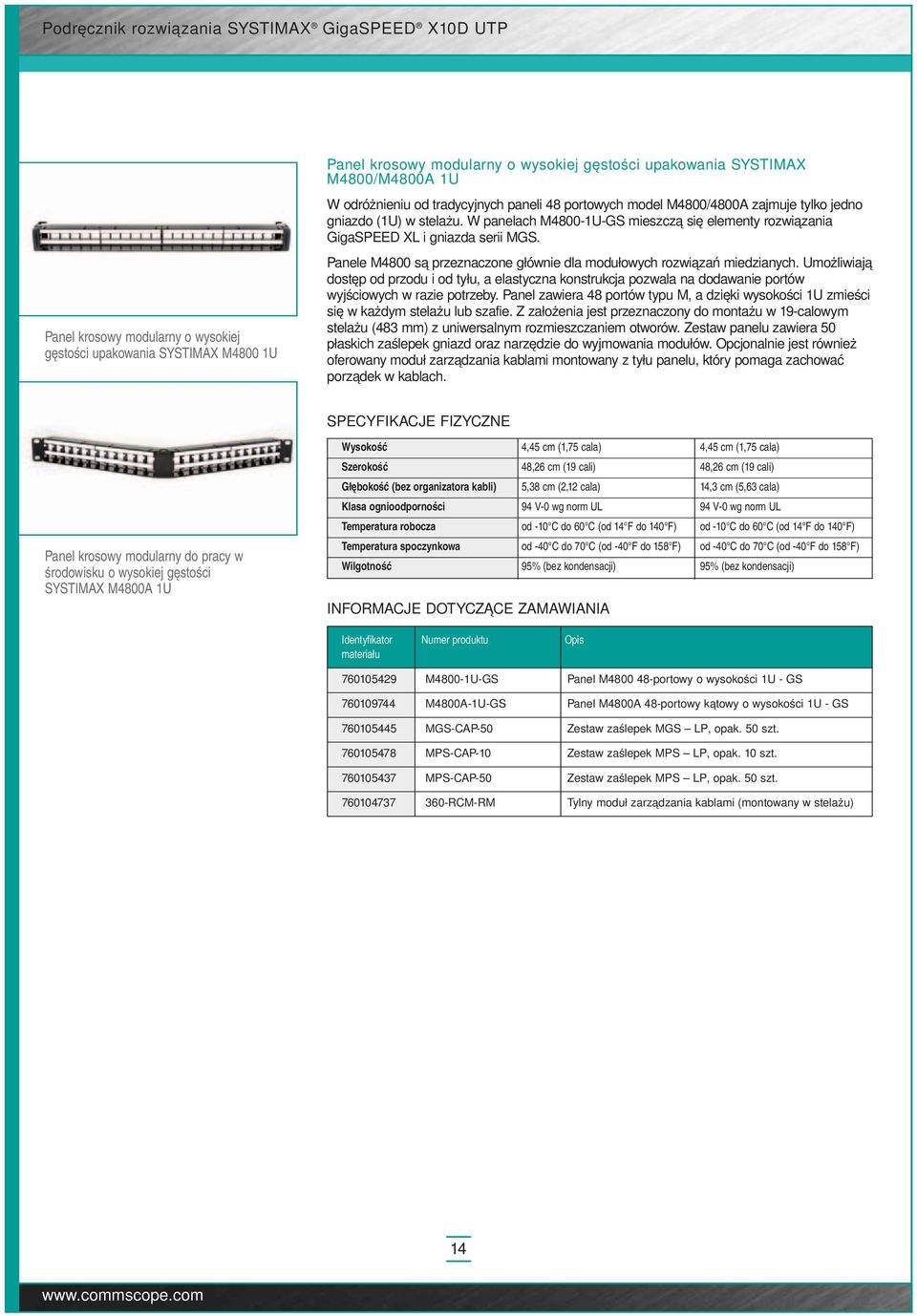

16 Panel krosowy modularny o wysokiej gęstości upakowania SYSTIMAX M4800 1U Panel krosowy modularny o wysokiej gęstości upakowania SYSTIMAX M4800/M4800A 1U W odróżnieniu od tradycyjnych paneli 48 portowych model M4800/4800A zajmuje tylko jedno gniazdo (1U) w stelażu. W panelach M4800-1U-GS mieszczą się elementy rozwiązania GigaSPEED XL i gniazda serii MGS. Panele M4800 są przeznaczone głównie dla modułowych rozwiązań miedzianych. Umożliwiają dostęp od przodu i od tyłu, a elastyczna konstrukcja pozwala na dodawanie portów wyjściowych w razie potrzeby. Panel zawiera 48 portów typu M, a dzięki wysokości 1U zmieści się w każdym stelażu lub szafie. Z założenia jest przeznaczony do montażu w 19-calowym stelażu (483 mm) z uniwersalnym rozmieszczaniem otworów. Zestaw panelu zawiera 50 płaskich zaślepek gniazd oraz narzędzie do wyjmowania modułów. Opcjonalnie jest również oferowany moduł zarządzania kablami montowany z tyłu panelu, który pomaga zachować porządek w kablach. SPECYFIKACJE FIZYCZNE Panel krosowy modularny do pracy w środowisku o wysokiej gęstości SYSTIMAX M4800A 1U Wysokość 4,45 cm (1,75 cala) 4,45 cm (1,75 cala) Szerokość 48,26 cm (19 cali) 48,26 cm (19 cali) Głębokość (bez organizatora kabli) 5,38 cm (2,12 cala) 14,3 cm (5,63 cala) Klasa ognioodporności 94 V-0 wg norm UL 94 V-0 wg norm UL Temperatura robocza od -10 C do 60 C (od 14 F do 140 F) od -10 C do 60 C (od 14 F do 140 F) Temperatura spoczynkowa od -40 C do 70 C (od -40 F do 158 F) od -40 C do 70 C (od -40 F do 158 F) Wilgotność 95% (bez kondensacji) 95% (bez kondensacji) M4800-1U-GS Panel M portowy o wysokości 1U - GS M4800A-1U-GS Panel M4800A 48-portowy kątowy o wysokości 1U - GS MGS-CAP-50 Zestaw zaślepek MGS LP, opak. 50 szt MPS-CAP-10 Zestaw zaślepek MPS LP, opak. 10 szt MPS-CAP-50 Zestaw zaślepek MPS LP, opak. 50 szt RCM-RM Tylny moduł zarządzania kablami (montowany w stelażu) 14

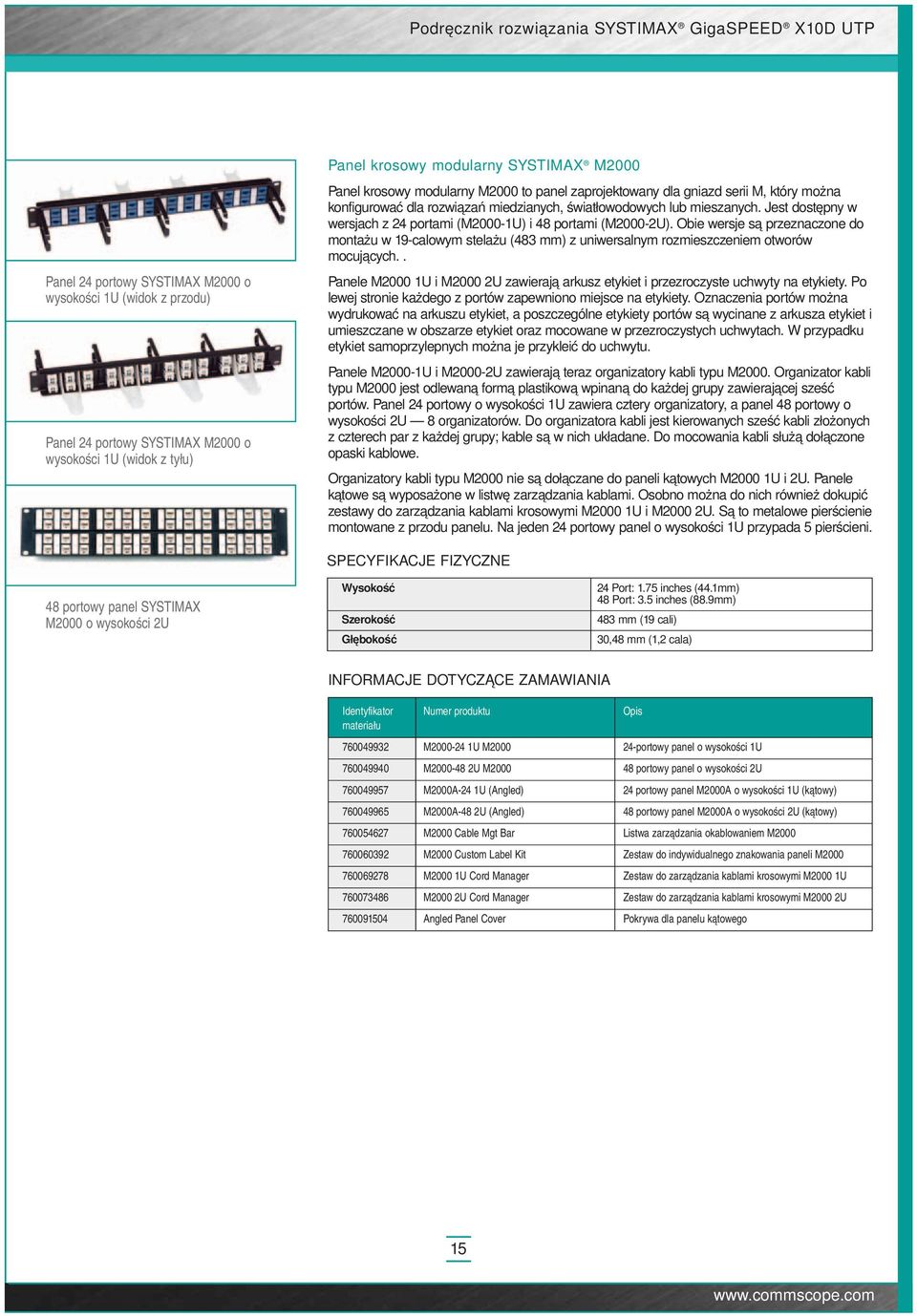

17 Panel 24 portowy SYSTIMAX M2000 o wysokości 1U (widok z przodu) Panel 24 portowy SYSTIMAX M2000 o wysokości 1U (widok z tyłu) Panel krosowy modularny SYSTIMAX M2000 Panel krosowy modularny M2000 to panel zaprojektowany dla gniazd serii M, który można konfigurować dla rozwiązań miedzianych, światłowodowych lub mieszanych. Jest dostępny w wersjach z 24 portami (M2000-1U) i 48 portami (M2000-2U). Obie wersje są przeznaczone do montażu w 19-calowym stelażu (483 mm) z uniwersalnym rozmieszczeniem otworów mocujących.. Panele M2000 1U i M2000 2U zawierają arkusz etykiet i przezroczyste uchwyty na etykiety. Po lewej stronie każdego z portów zapewniono miejsce na etykiety. Oznaczenia portów można wydrukować na arkuszu etykiet, a poszczególne etykiety portów są wycinane z arkusza etykiet i umieszczane w obszarze etykiet oraz mocowane w przezroczystych uchwytach. W przypadku etykiet samoprzylepnych można je przykleić do uchwytu. Panele M2000-1U i M2000-2U zawierają teraz organizatory kabli typu M2000. Organizator kabli typu M2000 jest odlewaną formą plastikową wpinaną do każdej grupy zawierającej sześć portów. Panel 24 portowy o wysokości 1U zawiera cztery organizatory, a panel 48 portowy o wysokości 2U 8 organizatorów. Do organizatora kabli jest kierowanych sześć kabli złożonych z czterech par z każdej grupy; kable są w nich układane. Do mocowania kabli służą dołączone opaski kablowe. Organizatory kabli typu M2000 nie są dołączane do paneli kątowych M2000 1U i 2U. Panele kątowe są wyposażone w listwę zarządzania kablami. Osobno można do nich również dokupić zestawy do zarządzania kablami krosowymi M2000 1U i M2000 2U. Są to metalowe pierścienie montowane z przodu panelu. Na jeden 24 portowy panel o wysokości 1U przypada 5 pierścieni. 48 portowy panel SYSTIMAX M2000 o wysokości 2U SPECYFIKACJE FIZYCZNE Wysokość Szerokość Głębokość 24 Port: 1.75 inches (44.1mm) 48 Port: 3.5 inches (88.9mm) 483 mm (19 cali) 30,48 mm (1,2 cala) M U M portowy panel o wysokości 1U M U M portowy panel o wysokości 2U M2000A-24 1U (Angled) 24 portowy panel M2000A o wysokości 1U (kątowy) M2000A-48 2U (Angled) 48 portowy panel M2000A o wysokości 2U (kątowy) M2000 Cable Mgt Bar Listwa zarządzania okablowaniem M M2000 Custom Label Kit Zestaw do indywidualnego znakowania paneli M M2000 1U Cord Manager Zestaw do zarządzania kablami krosowymi M2000 1U M2000 2U Cord Manager Zestaw do zarządzania kablami krosowymi M2000 2U Angled Panel Cover Pokrywa dla panelu kątowego 15

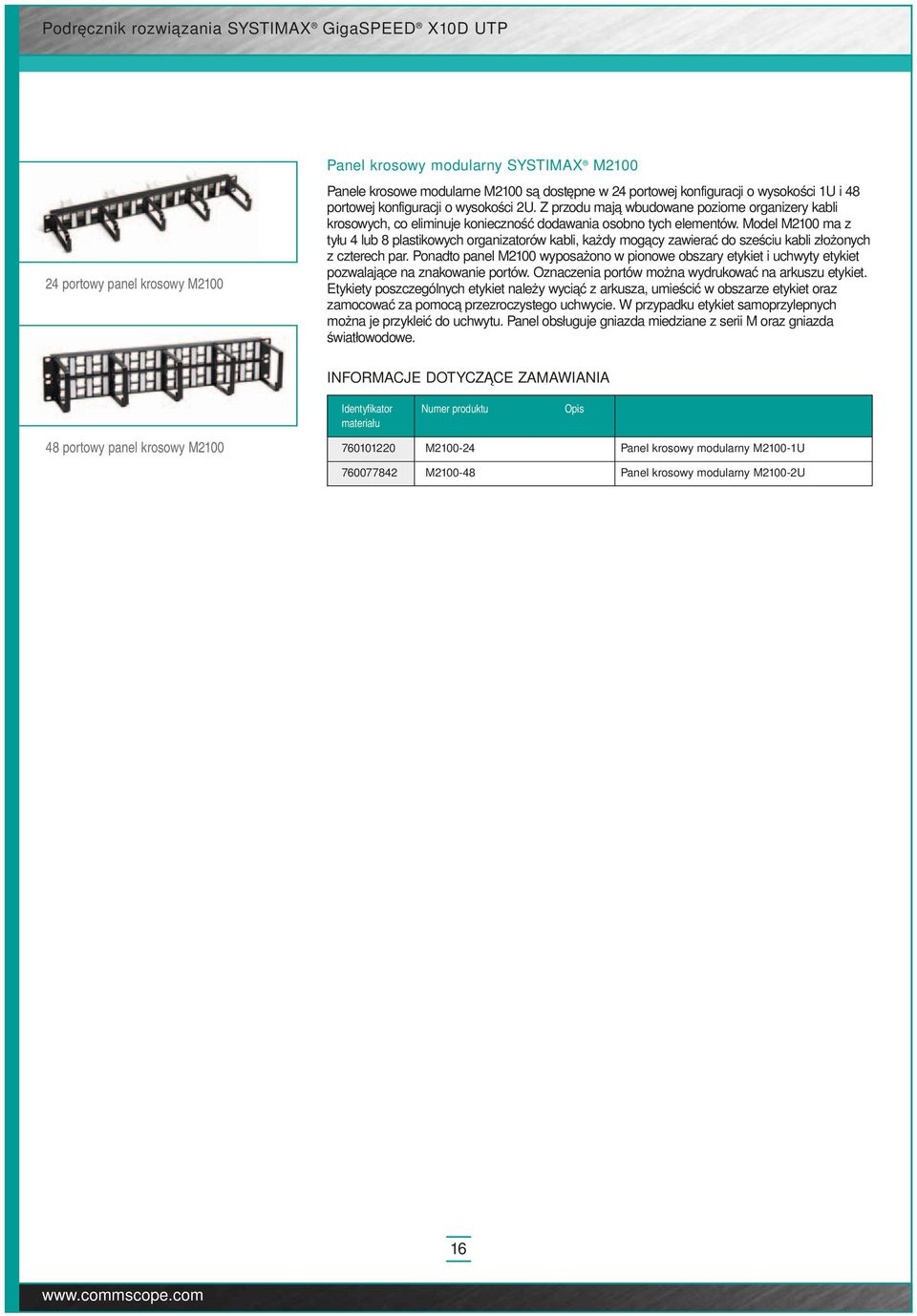

18 24 portowy panel krosowy M2100 Panel krosowy modularny SYSTIMAX M2100 Panele krosowe modularne M2100 są dostępne w 24 portowej konfiguracji o wysokości 1U i 48 portowej konfiguracji o wysokości 2U. Z przodu mają wbudowane poziome organizery kabli krosowych, co eliminuje konieczność dodawania osobno tych elementów. Model M2100 ma z tyłu 4 lub 8 plastikowych organizatorów kabli, każdy mogący zawierać do sześciu kabli złożonych z czterech par. Ponadto panel M2100 wyposażono w pionowe obszary etykiet i uchwyty etykiet pozwalające na znakowanie portów. Oznaczenia portów można wydrukować na arkuszu etykiet. Etykiety poszczególnych etykiet należy wyciąć z arkusza, umieścić w obszarze etykiet oraz zamocować za pomocą przezroczystego uchwycie. W przypadku etykiet samoprzylepnych można je przykleić do uchwytu. Panel obsługuje gniazda miedziane z serii M oraz gniazda światłowodowe. 48 portowy panel krosowy M M Panel krosowy modularny M2100-1U M Panel krosowy modularny M2100-2U 16

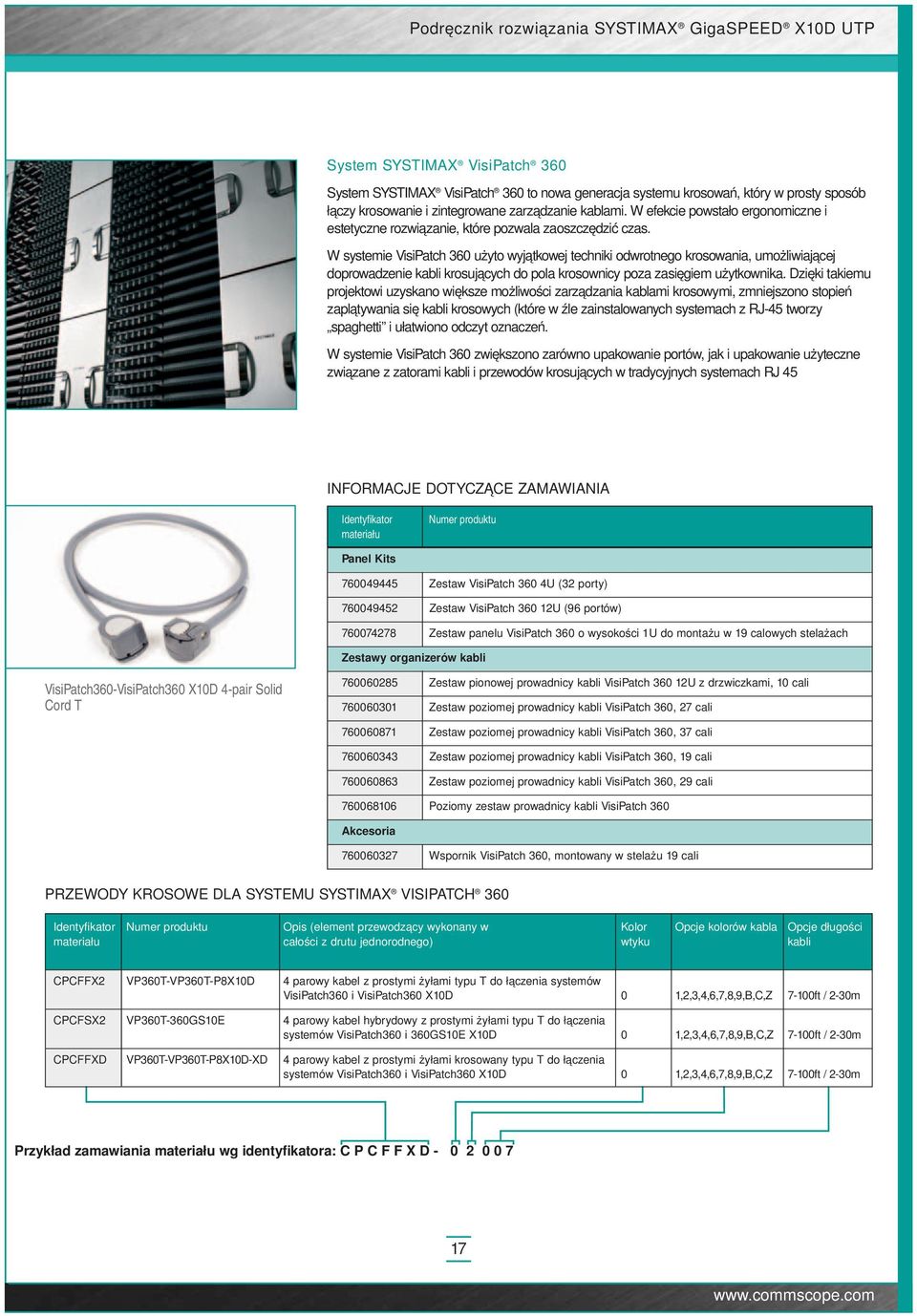

19 System SYSTIMAX VisiPatch 360 System SYSTIMAX VisiPatch 360 to nowa generacja systemu krosowań, który w prosty sposób łączy krosowanie i zintegrowane zarządzanie kablami. W efekcie powstało ergonomiczne i estetyczne rozwiązanie, które pozwala zaoszczędzić czas. W systemie VisiPatch 360 użyto wyjątkowej techniki odwrotnego krosowania, umożliwiającej doprowadzenie kabli krosujących do pola krosownicy poza zasięgiem użytkownika. Dzięki takiemu projektowi uzyskano większe możliwości zarządzania kablami krosowymi, zmniejszono stopień zaplątywania się kabli krosowych (które w źle zainstalowanych systemach z RJ-45 tworzy spaghetti i ułatwiono odczyt oznaczeń. W systemie VisiPatch 360 zwiększono zarówno upakowanie portów, jak i upakowanie użyteczne związane z zatorami kabli i przewodów krosujących w tradycyjnych systemach RJ 45 Identyfikator Numer produktu Panel Kits Zestaw VisiPatch 360 4U (32 porty) Zestaw VisiPatch U (96 portów) Zestaw panelu VisiPatch 360 o wysokości 1U do montażu w 19 calowych stelażach Zestawy organizerów kabli VisiPatch360-VisiPatch360 X10D 4-pair Solid Cord T Zestaw pionowej prowadnicy kabli VisiPatch U z drzwiczkami, 10 cali Zestaw poziomej prowadnicy kabli VisiPatch 360, 27 cali Zestaw poziomej prowadnicy kabli VisiPatch 360, 37 cali Zestaw poziomej prowadnicy kabli VisiPatch 360, 19 cali Zestaw poziomej prowadnicy kabli VisiPatch 360, 29 cali Poziomy zestaw prowadnicy kabli VisiPatch 360 Akcesoria Wspornik VisiPatch 360, montowany w stelażu 19 cali PRZEWODY KROSOWE DLA SYSTEMU SYSTIMAX VISIPATCH 360 (element przewodzący wykonany w Kolor Opcje kolorów kabla Opcje długości całości z drutu jednorodnego) wtyku kabli CPCFFX2 VP360T-VP360T-P8X10D 4 parowy kabel z prostymi żyłami typu T do łączenia systemów VisiPatch360 i VisiPatch360 X10D 0 1,2,3,4,6,7,8,9,B,C,Z 7-100ft / 2-30m CPCFSX2 VP360T-360GS10E 4 parowy kabel hybrydowy z prostymi żyłami typu T do łączenia systemów VisiPatch360 i 360GS10E X10D 0 1,2,3,4,6,7,8,9,B,C,Z 7-100ft / 2-30m CPCFFXD VP360T-VP360T-P8X10D-XD 4 parowy kabel z prostymi żyłami krosowany typu T do łączenia systemów VisiPatch360 i VisiPatch360 X10D 0 1,2,3,4,6,7,8,9,B,C,Z 7-100ft / 2-30m Przykład zamawiania wg identyfikatora: C P C F F X D
20 2009 CommScope, Inc. Wszelkie prawa zastrzeżone. Aby uzyskać więcej informacji, należy przejść do witryny lub skontaktować się z Przedstawicielem lub Autoryzowanym Partnerem firmy CommScope. Wszystkie znaki towarowe oznaczone symbolem lub są odpowiednio zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy CommScope. Niniejszy dokument jest przeznaczony tylko do celów informacyjnych i nie stanowi modyfikacji ani uzupełnienia jakiejkolwiek specyfikacji ani gwarancji dotyczącej produktów ani usług firmy SYSTIMAX. 08/09 MI-36-4
