1 Przygotowanie projektu sieci Część : Projekt okablowania Co robić? Projekt, wstępne fazy postępowania Zebranie danych o projekcie inwentaryzacja stanu dotychczasowego zebranie informacji o potrzebach i oczekiwaniach szkic / plan obiektu Ustalenie zakresu projektu (ile warstw) okablowanie: sieć czy sieć i telefony + inne specyficzne wymagania (kilka obiektów) urządzenia aktywne, czy są w projekcie sprzęt komputerowy, telefoniczny, konfiguracja usług zasilanie, zasilanie awaryjne 1

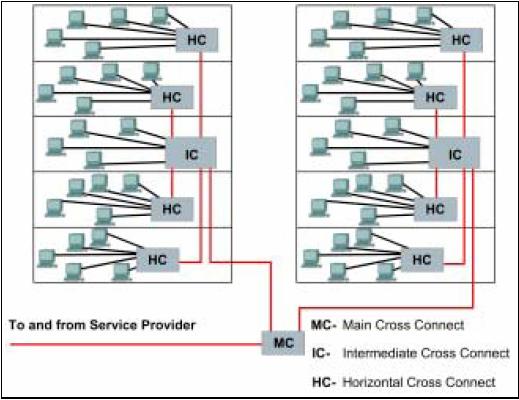

2 Opracowanie projektu wstępnego Klasyfikacja skali a. typowy 6 10 m 2 (EIA 568/569) b. typowy z obszarami biurowymi OPEN OFFICE c. gęsty datacenter (EIA 942) d. rzadki, rezydencja, jawnie podane gniazda Typowy schemat CPD, (IC/MC w jednym budynku) na parterze LPD (HC) na każdym piętrze Odstępstwa???? Dwa zasadnicze warianty 1. Tani, ograniczony 2. Drogi, skalowalny Typowo LPD (HC, FD) Planujemy minimum LPD (lokalny punkt dystrybucji ) zwany Horizontal Crossconect zwany Floor Distibutor Po jednym na piętrze Może być + /- jedno Może być kilka na piętrze 2

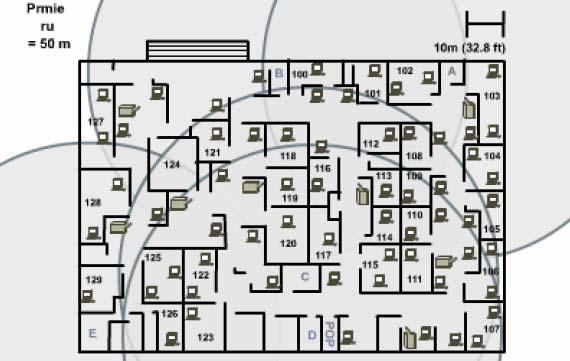

3 Plan liczby miejsc pracy Planujemy liczbę miejsc pracy i nanosimy na szkic Planujemy sposób numeracji gniazd i przebiegów Liczymy przewody w przebiegach w celu doboru listew, kanałów kablowych (3 max 4 rozmiary ) Piętro.punktNr panel gniazdo Metoda wyszukania miejsca HC Promień 50 m 50m* sqrt(2) = 70 m 70 * *3 + 5 = 83 m % falowanie 3m przejście w pionie 3

4 Polecane wymiary TR Przy miejscu pracy 10 m 2 Obsługiwany obszar Wielkość pokoju Polecane wymiary pomieszczenia zależnie od obsługiwanej powierzchni zgodnie z TIA/EIA m 2 =10000 ft m 2 =8000 ft m 2 =5000 ft 2 3 x 3.4 m 10 x 11 ft 3 x 2.8 m 10 x 9 ft 3 x 2.2 m 10 x 7 ft Obliczenie liczby gniazd, paneli i kabla w okablowaniu poziomym Pomieszczenie na punkt dystrybucji Sumowanie ilości kabla Suma ilości gniazd ( rodzaje gniazd) Suma liczb paneli ( gniazd w panelach ) Czy gdzieś można wykorzystać OPEN OFFICE Co z robić z telefonami!!!!!!!?????? Co z okablowaniem pionowym (światłowód czy miedź / telefony) 4

5 W miejscu pracy Gniazdo abonenckie szereg wykonań montażu konstrukcja modułowa Przykłady konstrukcji 5

6 Panel krosujący Patch panel ( z gniazdami ) Panel krosujący gniazda osobno 6

7 Projekt szafy 16 Wentylacja 15 Panel FO 14 prowadnice kabli 13 panele 24 Porty (poziome) Panele 48 portów 10 prowadnice kabli 9 sprzęt aktywny 8 panele 24/48 (pionowe) 7 puste 6 puste 5 kable telefoniczne 4 kable telefoniczne 3 kable telefoniczne 2 1 UPS Inne elementy szafy Wieszaki porządkujące Zaślepka (1 U lub 2U) Szczotka ( do chowania kabli ) Uchwyty do łączówek telefonicznych (IDC) ( Insulation Displacement Connector ) 7

8 Wieszaki na przewody Porządek w szafie ( bezcenny ) Typowy plan szafy zapas miejsca!!! 8

9 Przebiegi pionowe Polecane medium światłowód MM Może być UTP/STP Topologia gwiazdy System oznaczeń: od CPD : do LPD / CDPNR - Panel gnazdo / Piętro.punktNr panel gniazdo Instalacje telefoniczne klasyczne a strukturalne Klasyczna krosówka, połączenia wykonywane są krosówką, czyli parą skręconych przewodów wbijanych w złącza szczelinowe 9

10 System barwny Kod kolorowy w kablu 25 parowym System VCS (Krone) Voice Cabling Solution Złącza IDC ( Insulation Displacement Connector ) Moduły po 10 par, rozłączne i nierozłączne Moduły montuje się w gniezdniku, mocowanym w szafie lub na ścianie Złącze IDC gniezdnik naścienny 10

11 IDC ( Insulation Displacement Connector ) Szczegóły konstrukcji bloków łączących i rozłącznych (connecting / disconnecting ) Wtyki IDC IDC RJ11 ROZŁĄCZNIK KATALOG 11

12 System VCS połączenie z okablowaniem System IDC (VCS) Uchwyty naścienne do IDC Kable krosujące 12

13 System VCS Inne systemy porządkowania okablowania System

14 Połączenia w systemie 110 PDS KATT 5 do kabli 25 parowych i wielokrotności ( pionowe ) KATT 4 do kabli 4 parowych ( poziome ) Użycie 110 na całej trasie Okablowanie poziome PDS Połączenia PDS PDS Okablowanie pionowe 14

15 110 w praktyce Szkic projektu z użyciem 110 i RJ45 Pan Punch 110 Krosownica RJ45 gniazdko Kabel 25 lub 100 parowy Pan Punch 110 Cantralka 15

16 Użycie 110 i RJ45 Okablowanie poziome Panel 24 porty RJ 45 Połączenia PDS RJ45 Okablowanie pionowe Elementy systemu

17 Telefony system 110 Panele 50 portowe Zamiast stosować panele 24 portowe do kali telefonicznych stosujemy panele o większej gęstości upakowania gniazd 17

18 System krosownic 50 portowych Koszt projektu Materiały wg obliczeń gniazd, paneli szaf listwy, przepusty Koszt aparatury huby, switche, rutery Wykaz i koszt usług instalacji: Instalacja gniazda RJ45 0,25 h Instalacja 50m kabla w poziomie 0,5 h Instalacja 3m listwy 0,25 h Zakończenie gniazda 0,25 h Testowanie toru 0,25 h Przepust do 5 cm / 10 cm 0,25 h / 0,5 h Instalacja sprzętu aktywnego i konfiguracja Przygotowanie projektu i dokumentacji, gwarancja i usuwanie usterek!!!!! 18

19 Koszty projektu (1) O czym zapominamy: ostrożny harmonogram prac koszty konserwacji, usług gwarancyjnych koszty dostarczenia materiałów narzędzia i ich zużycie minimum przepustów w poziomie i pionie!!! Ochrona przeciwpożarowa Każdy przepust (poziomy i pionowy musi być zabezpieczony tak, aby nierozprzestrzeniał ognia Kable pionowe muszą być mocowane co ok. 1,5 m 19

20 Inne rozwiązania w okablowaniu poziomym, taniej 1. Standard Open Office MuTOA /CP 2. Do małych sieci, taniej: a. zastosowanie małych szafek wiszących 6U b. zastosowanie szafek i paneli 10 zamiast 19 c. Zastosowanie paneli naściennych wallplates Standard Open office Kiedy stosować: 1. obszary biurowe 2. gęste stanowiska 3. MuTOA/ CP MuTOA jest końcem okablowania poziomego CP jest przełącznicą na trasie od TC do TO 20

21 Typowe przykłady stosowania MuTOA Multiuliuser Telecom Outlet Assemb. Zmiana układu w MuTOA to wymiana patchcordów 21

22 Łatwa zmiana układu w CP Przy użyciu CP tylko część okablowania poziomego zostaje bez zmian Część stała i część ruchoma po meblach do gniazda Szafki 10 ( 8U ) 22

23 Wall plates Do małych instalacji, panele krosujące montowane wprost na ścianie Typowo 6/8/12 portów 23
