NAWIEWNIK SZCZELINOWY SZ-30 SZ-50 DOSKONAŁA JAKOŚĆ POWIETRZA

Transkrypt

1 NAWIEWNIK SZCZELINOWY SZ-30 SZ-50 DOSKONAŁA JAKOŚĆ POWIETRZA

2 PATENTED SOLUTION MADE IN POLAND NAWIEWNIK SZCZELINOWY SZ-30 NAWIEWNIK SZCZELINOWY SZ-50 małe opory przepływu bardzo cicha praca specjalny system uszczelniania do skrzynek możliwość zastosowania mini siłownika,, 3, 4, 5, 6 rzędowe dwie szerokości szczelin opcja podświetlenia LED baza rodzin Revit certyfikat PZH OPIS NAWIEWNIKA SZCZELINOWEGO TYP SZ Nawiewniki szczelinowe typu SZ Idealny opływowy kształt kierownic wykonane są z profilu aluminiowego. zapewnia bardzo niską stratę ciśnienia. Wewnątrz każdej szczeliny na Unikalna konstrukcja kierownic, wsporniku z tworzywa zamontowane zarówno dla grzania jak i chłodzenia, są trójkątne aluminiowe kierownice zapewnia taką samą stratę ciśnienia. powietrza. Opatentowane kierownice Specjalna konstrukcja profilu umożliwiają cztery ustawienia każdej zewnętrznego nawiewnika pozwala szczeliny w nawiewniku: na sztywne osadzenie boku skrzynki - przepływ poziomy prawy * rozprężnej i jej potrójne uszczelnienie. - przepływ poziomy lewy * Wewnętrzna część nawiewnika posiada 3 - przepływ pionowy, zaokrąglone wszystkie krawędzie od 4 - przepływ zamknięty. strony napływu powietrza, dzięki czemu * z efektem Coanda nawiewniki pracują niezwykle cicho. Kierownice powietrza posiadają drobne nacięcia co pozwala użytkownikowi na manualną zmianę kierunku strumienia powietrza w żądaną stronę. Nawiewniki mogą także być wyposażone w mikrosiłowniki które skierują automatycznie strumień powietrza poziomo (chłodzenie) lub pionowo (grzanie). Zarówno nawiewnik jak i kierownica mogą być wykonane w aluminium anodowanym lub pomalowane w dowolnym kolorze

3 PRZEPŁYW POWIETRZA NAWIEW POZIOMY NAWIEW POZIOMY NAWIEW PIONOWY NAWIEW ZAMKNIĘTY SZ-30 WYMIARY NAWIEWNIKA Typ Ilość szczelin L A B C ød Liczba króćców E G SZ do L / ,5 49, do 000 L / ,5 83, do L / ,5 7, do L / ,5 5,

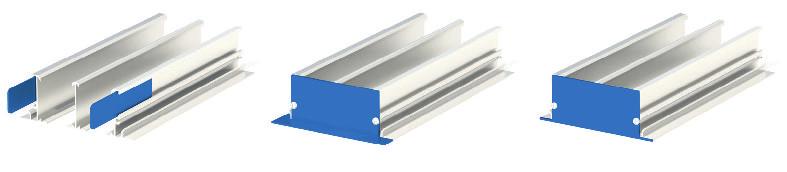

4 MOCOWANIE PROILU NA SKRZYNCE ROZPRĘŻNEJ x E B ZA POMOCĄ ZAPINEK SPRĘŻYSTYCH G A C L ZA POMOCĄ POPRZECZKI D ZA POMOCĄ BLACHOWKRĘTÓW L+40 x x-x ELEMENT ŁĄCZĄCY NAWIEWNIKI W LINIĘ PROIL ZAMYKAJĄCY L (L) PŁYTKA ZAMYKAJĄCA I (I) SZ-50 WYMIARY NAWIEWNIKA Type Ilość L A B C ød Liczba E G szczelin króćców 3 L/ L/ do L/ do SZ 50 do do L/ 98 3 KLIMAOPREMA.PL

5 DIAGRAMY SZYBKIEGO DOBORU Nawiewnik SZ50 SZ50/-,0 SZ50/-,0 SZ50/3-,0 SZ50/4/, Q (m3/h) Nawiewnik SZ30 SZ30/-,0 SZ30/-,0 SZ30/3-,0 SZ30/4/, Q (m3/h) LWA db(a) >5-0dB 0-30dB 30-40dB Pt 40-55>dB 3-0Pa 0-30Pa 30-50Pa ZASIĘG STRUMIENIA POWIETRZA NAWIEWNIKA SZ Nawiewnik szczelinowy SZ może nawiewać powietrze pionowo (grzanie), lub poziomo (chłodzenie). Szczegółowy dobór nawiewników można wykonać w programie doborowym online na stronie V; tz V; tz h h VL Vh

6 KLUCZ ZAMÓWIENIA NAWIEWNIKA SZCZELINOWEGO SZ30 - -,4 - KZ - T - R - L - RAL Typ SZ30, SZ50 Liczba szczelin,,3,4,5,6 Długość nawiewnika, m, co 0mm K - skrzynka rozprężna Z - izolacja T - montaż za pomocą poprzeczki S - montaż za pomocą zapinek sprężynowych M - montaż za pomocą nitonakrętek R - sterowanie ręczne E - sterowanie siłownikiem L - profil zamykający jednostronny L - profil zamykający dwustronny l - płytka zamykająca jednostronna l - płytka zamykająca dwustronna CO - aluminium anodyzowane RAL... ELEMENT NAROŻNY Element narożny nie pełni funkcji nawiewnej Wymiary: - L= / mm - Kąt 90o KLUCZ ZAMÓWIENIA ELEMENTU NAROŻNEGO SZ RAL Typ SZ30, SZ50 Liczba szczelin,,3,4,5,6 Kąt elementu narożnego CO - aluminium anodyzowane RAL... KLIMAOPREMA POLSKA SP Z O.O. UL. WARSZAWSKA 44, PUŁTUSK TEL biuro@klimaoprema.pl
