Koªo Naukowe Robotyków KoNaR. Plan prezentacji. Wst p Rezystory Potencjomerty Kondensatory Podsumowanie

Transkrypt

1

2 Plan prezentacji Wst p Rezystory Potencjomerty Kondensatory Podsumowanie

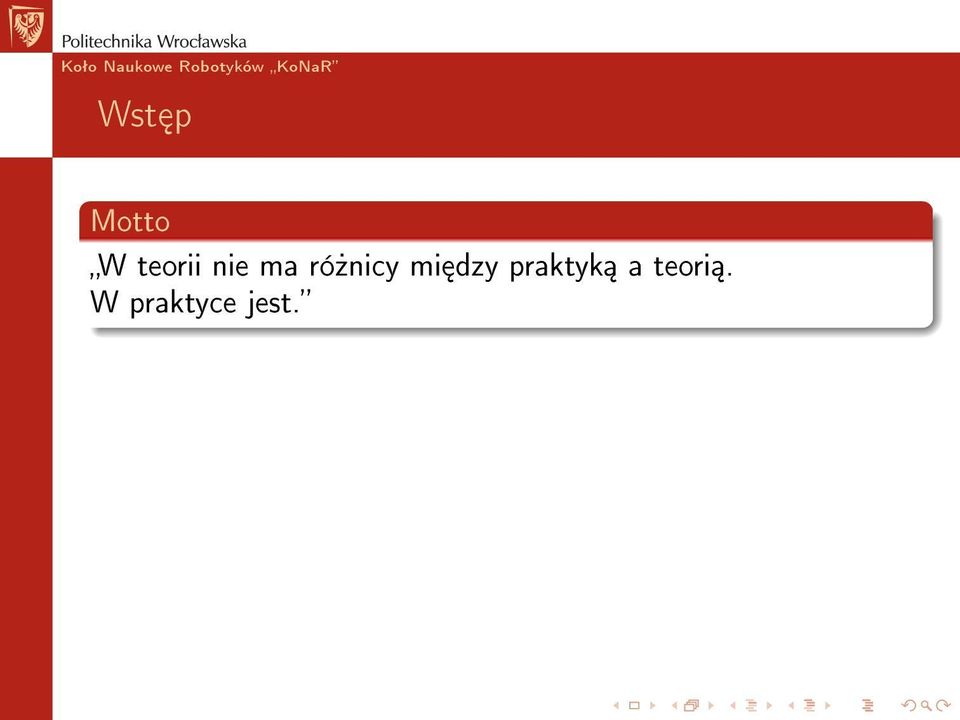

3 Wst p Motto W teorii nie ma ró»nicy mi dzy praktyk a teori. W praktyce jest.

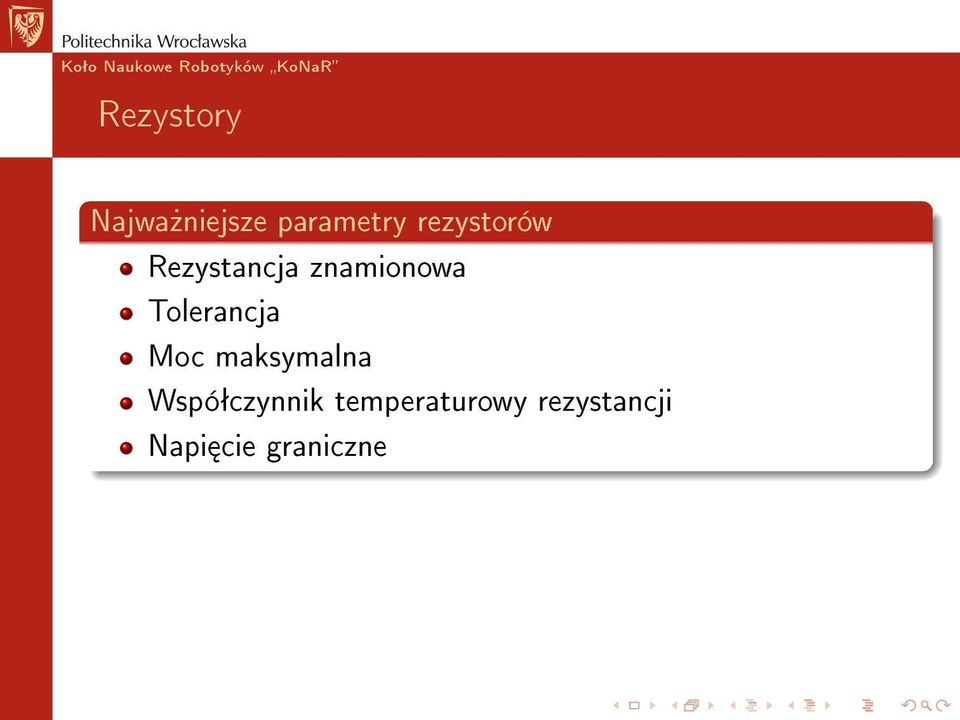

4 Rezystory Najwa»niejsze parametry rezystorów Rezystancja znamionowa Tolerancja Moc maksymalna Wspóªczynnik temperaturowy rezystancji Napi cie graniczne

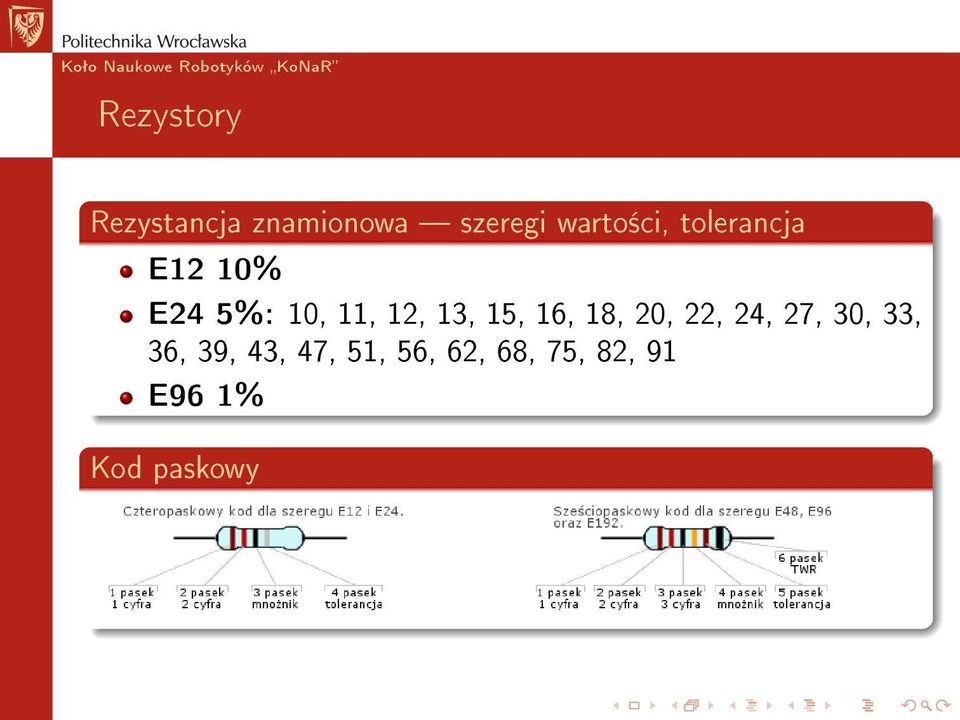

5 Rezystory Rezystancja znamionowa szeregi warto±ci, tolerancja E12 10% E24 5%: 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91 E96 1% Kod paskowy

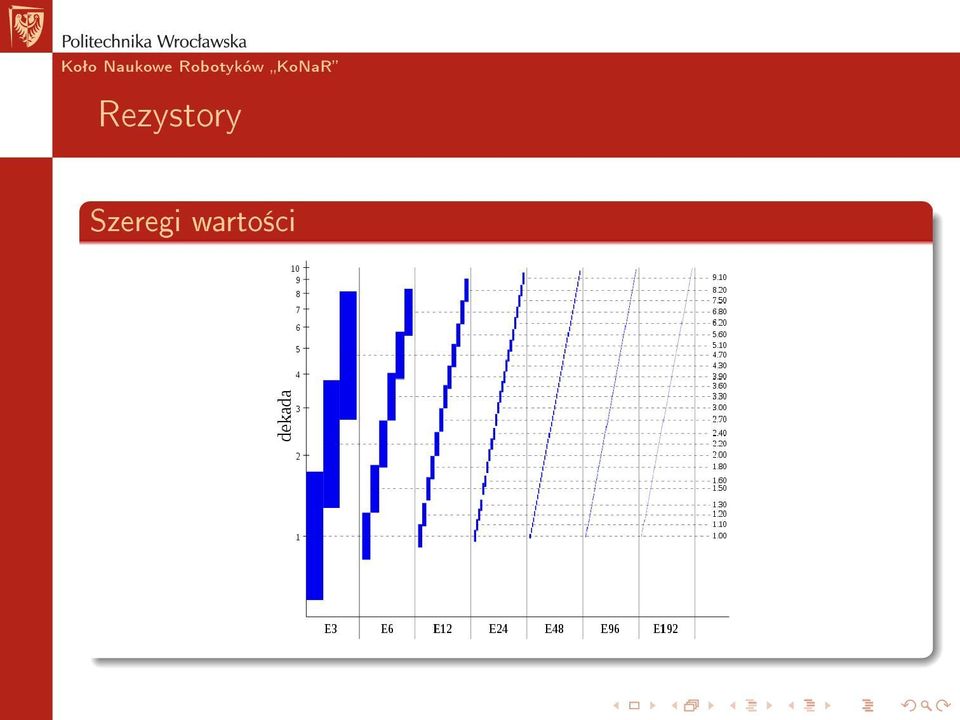

6 Rezystory Szeregi warto±ci

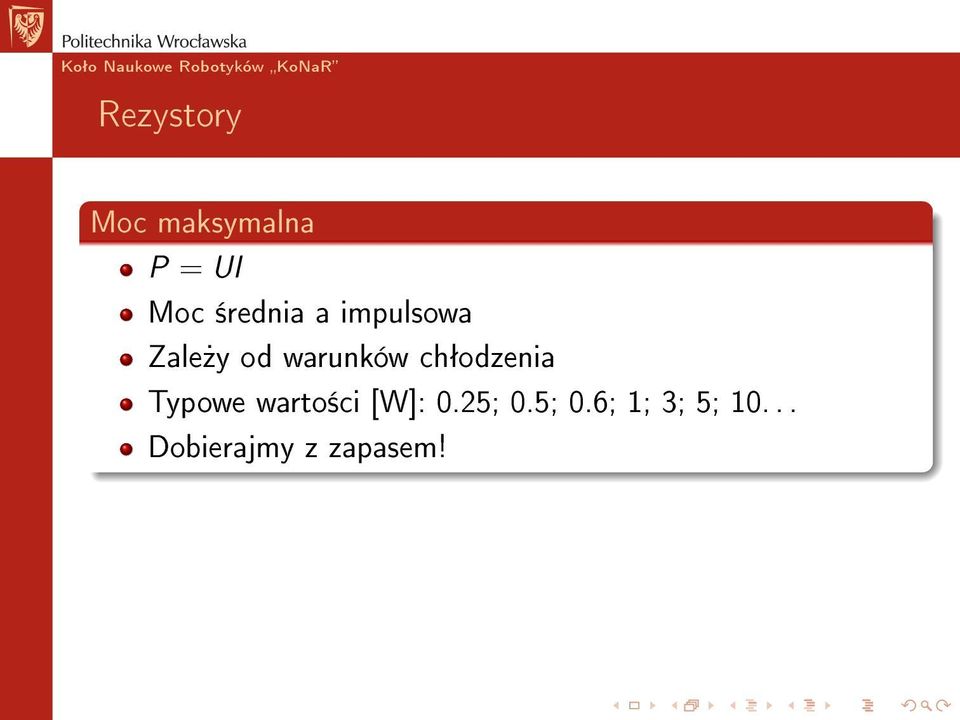

7 Rezystory Moc maksymalna P = UI Moc ±rednia a impulsowa Zale»y od warunków chªodzenia Typowe warto±ci [W]: 0.25; 0.5; 0.6; 1; 3; 5; Dobierajmy z zapasem!

8 Rezystory Wspóªczynnik temperaturowy Wyra»any zwykle w ppm/k Zwykle jest dodatni, mo»e by ujemny Ró»ny dla ró»nych typów rezystorów W najgorszym wypadku nawet kilka tysi cy ppm/k Zmiany rezystancji podczas lutowania

9 Rezystory Napi cie maksymalne Spadek napi cia na rezystorze nie powinien by zbyt du»y 125V dla 0.125W 250V dla 0.25W 350V dla 0.5W i wi cej

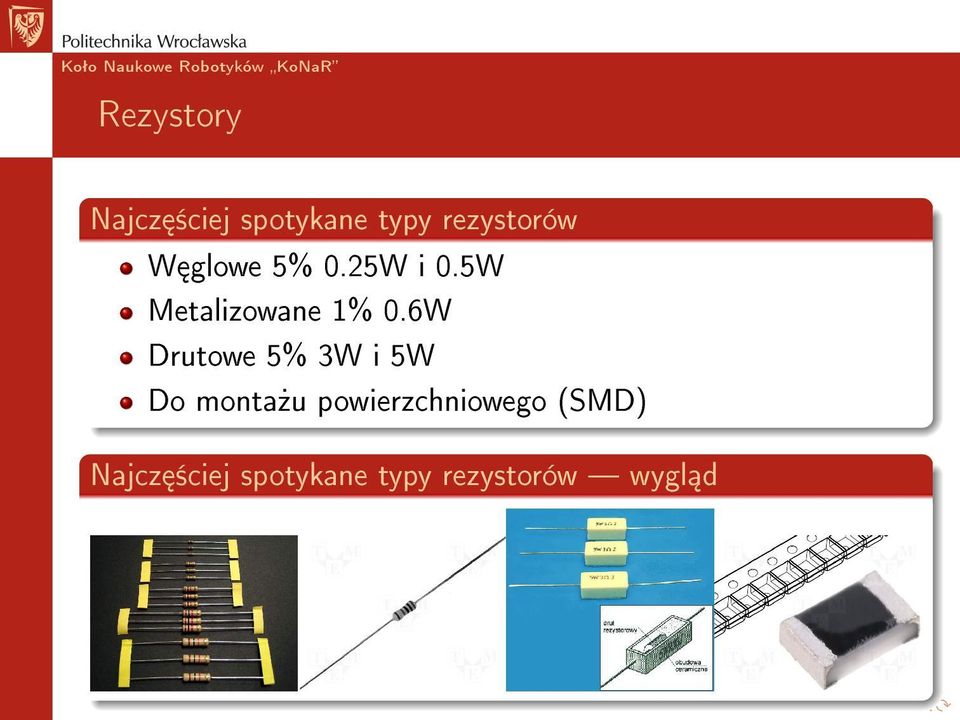

10 Rezystory Najcz ±ciej spotykane typy rezystorów W glowe 5% 0.25W i 0.5W Metalizowane 1% 0.6W Drutowe 5% 3W i 5W Do monta»u powierzchniowego (SMD) Najcz ±ciej spotykane typy rezystorów wygl d

11 Rezystory Niedoskonaªo±ci Indukcyjno± i pojemno± paso»ytnicza Starzenie si Zale»no± rezystancji od napi cia

12 Potencjometry Potencjometr regulowany dzielnik napi cia

13 Potencjometry Najcz ±ciej spotykane typy potencjometrów Monata»owe (do wlutowania w PCB): jednoobrotowe wieloobrotowe Do monta»u na panel: obrotowe (jedno- i wielo-), przesuwne liniowe (A), logarytmiczne (B), wykªadnicze (C) Najcz ±ciej spotykane typy rezystorów wygl d

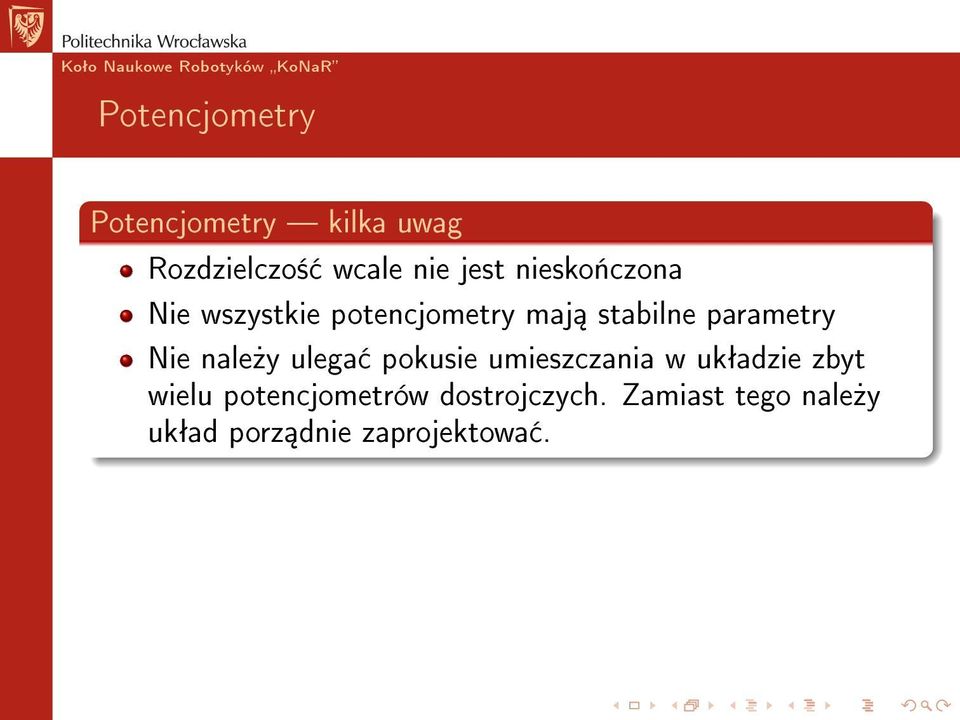

14 Potencjometry Potencjometry kilka uwag Rozdzielczo± wcale nie jest niesko«czona Nie wszystkie potencjometry maj stabilne parametry Nie nale»y ulega pokusie umieszczania w ukªadzie zbyt wielu potencjometrów dostrojczych. Zamiast tego nale»y ukªad porz dnie zaprojektowa.

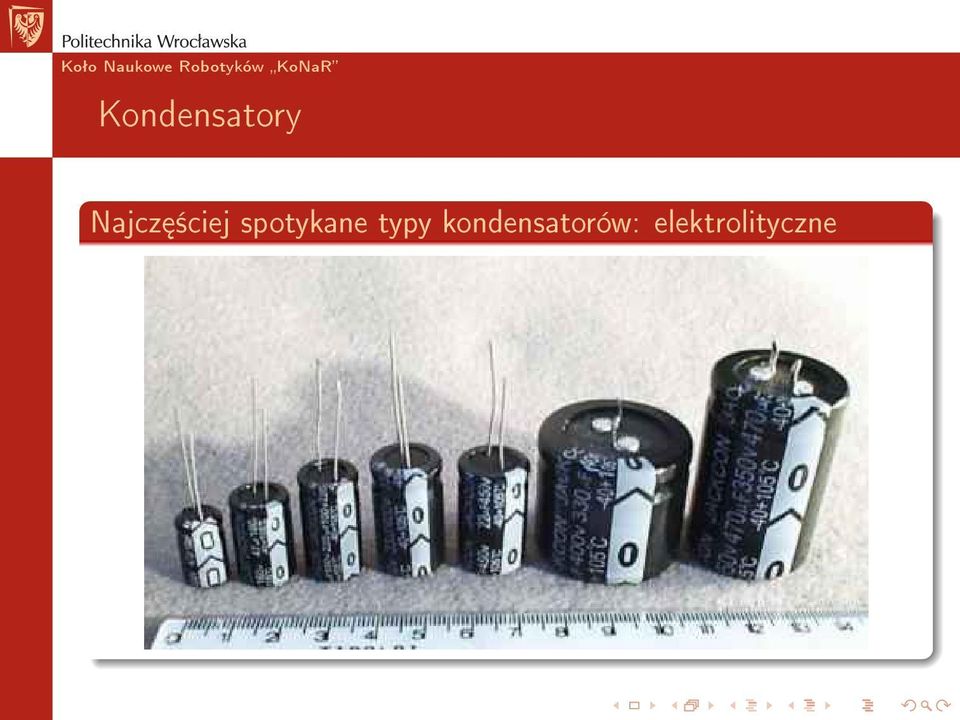

15 Kondensatory Najcz ±ciej spotykane typy kondensatorów: elektrolityczne

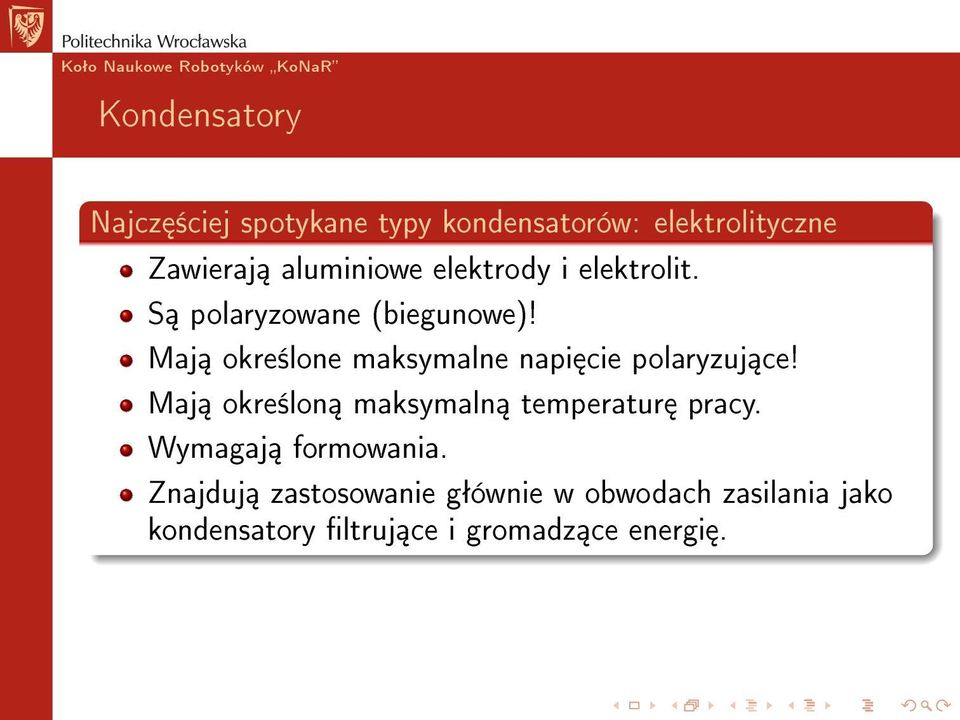

16 Kondensatory Najcz ±ciej spotykane typy kondensatorów: elektrolityczne Zawieraj aluminiowe elektrody i elektrolit. S polaryzowane (biegunowe)! Maj okre±lone maksymalne napi cie polaryzuj ce! Maj okre±lon maksymaln temperatur pracy. Wymagaj formowania. Znajduj zastosowanie gªównie w obwodach zasilania jako kondensatory ltruj ce i gromadz ce energi.

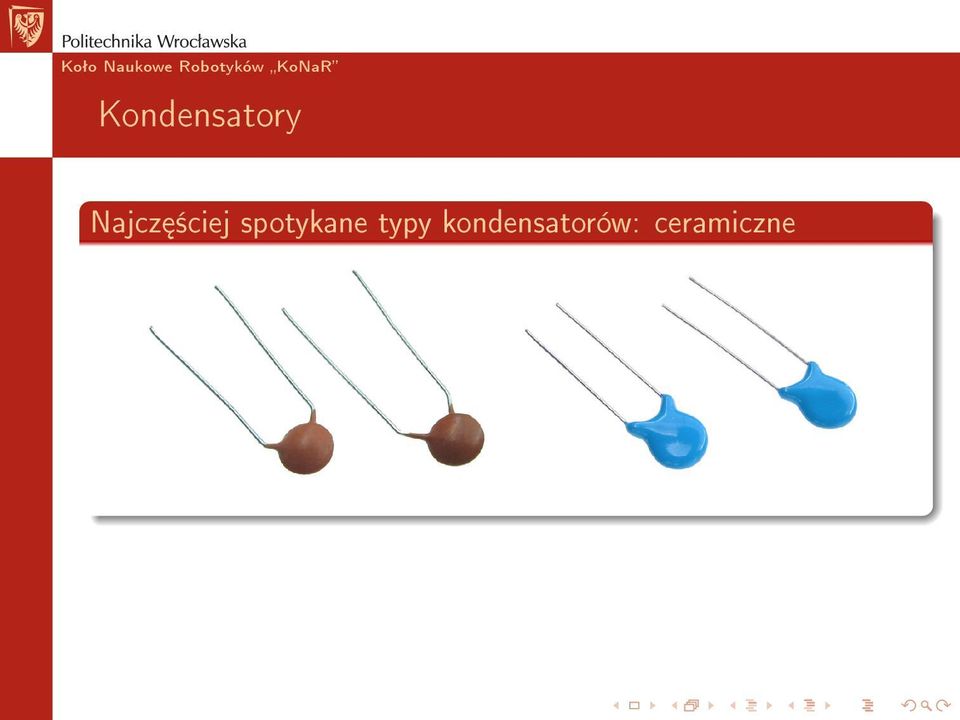

17 Kondensatory Najcz ±ciej spotykane typy kondensatorów: ceramiczne

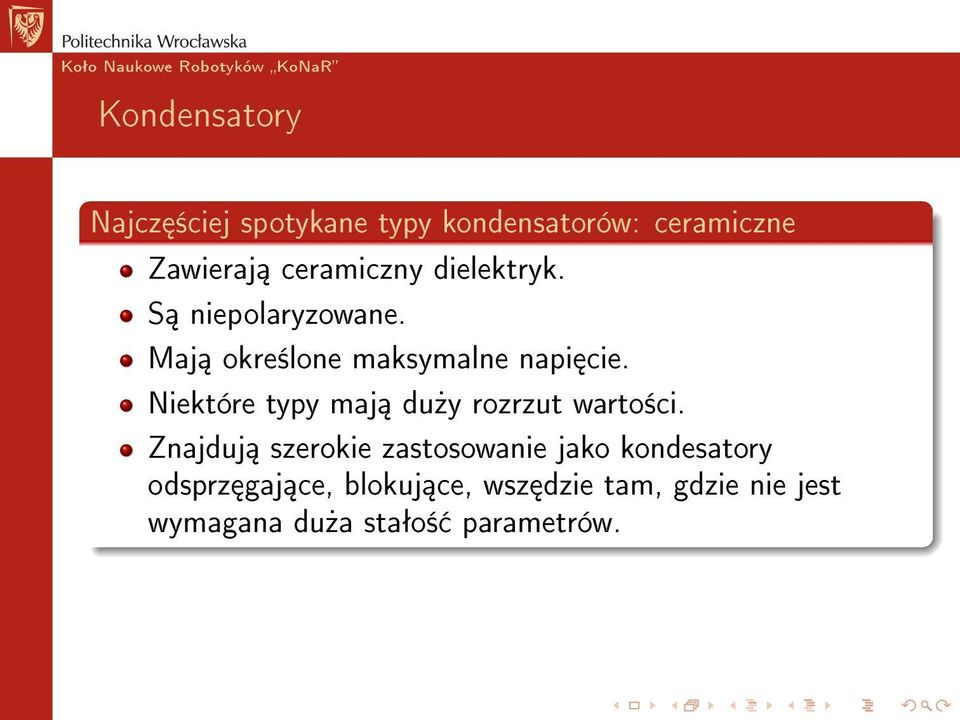

18 Kondensatory Najcz ±ciej spotykane typy kondensatorów: ceramiczne Zawieraj ceramiczny dielektryk. S niepolaryzowane. Maj okre±lone maksymalne napi cie. Niektóre typy maj du»y rozrzut warto±ci. Znajduj szerokie zastosowanie jako kondesatory odsprz gaj ce, blokuj ce, wsz dzie tam, gdzie nie jest wymagana du»a staªo± parametrów.

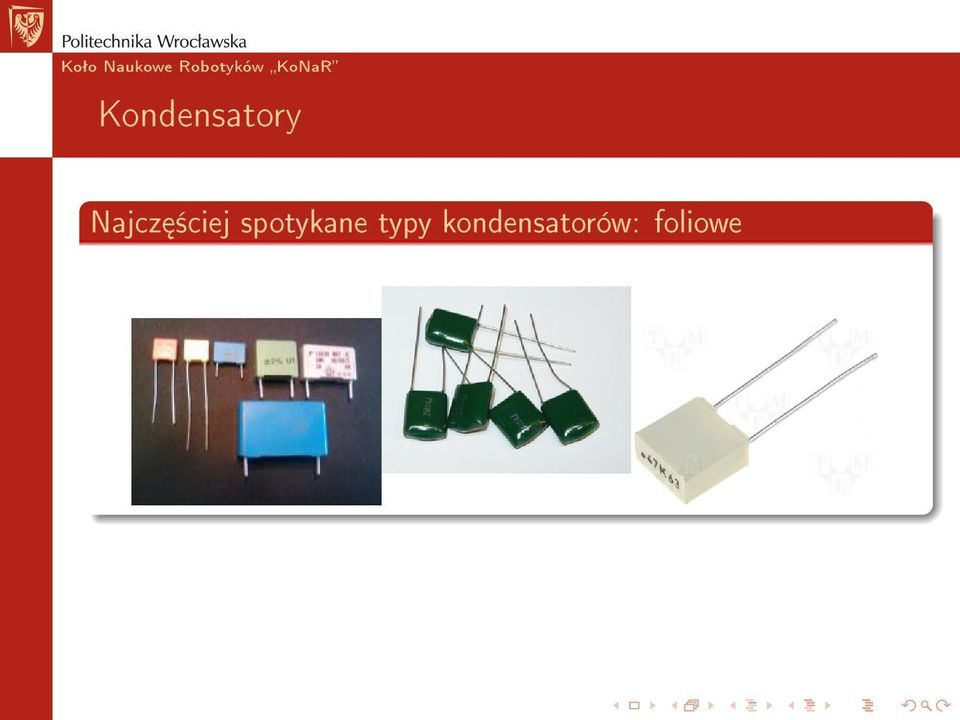

19 Kondensatory Najcz ±ciej spotykane typy kondensatorów: foliowe

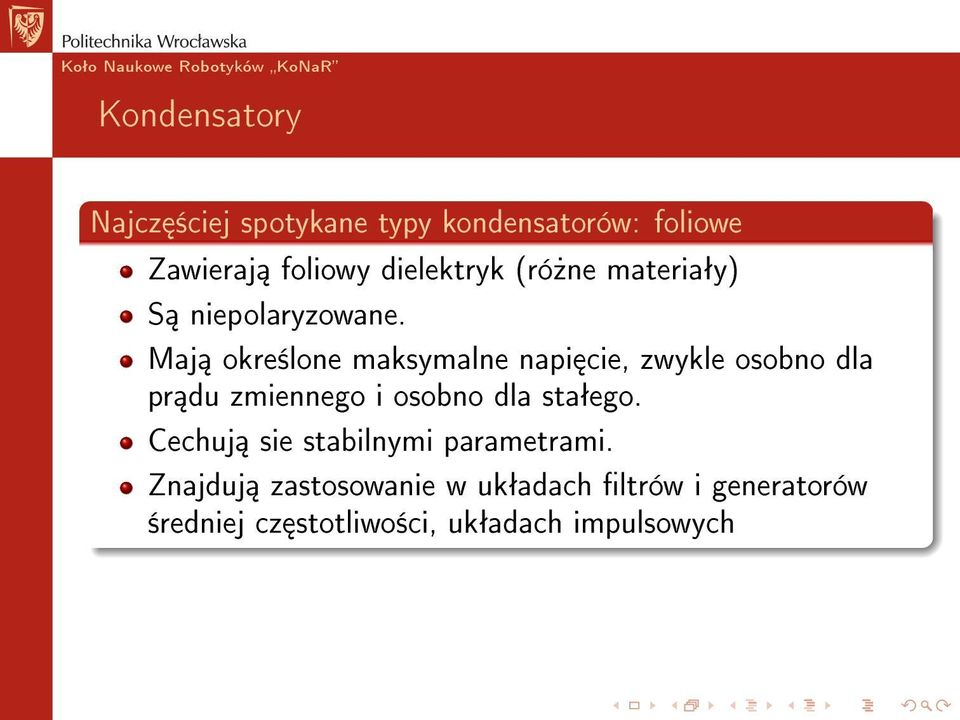

20 Kondensatory Najcz ±ciej spotykane typy kondensatorów: foliowe Zawieraj foliowy dielektryk (ró»ne materiaªy) S niepolaryzowane. Maj okre±lone maksymalne napi cie, zwykle osobno dla pr du zmiennego i osobno dla staªego. Cechuj sie stabilnymi parametrami. Znajduj zastosowanie w ukªadach ltrów i generatorów ±redniej cz stotliwo±ci, ukªadach impulsowych

21 Kondensatory Niedoskonaªo±ci Pr d upªywu Zast pcza rezystancja szeregowa (ESR) Indukcyjno± paso»ytnicza.

22 Kondensatory Ukªad pomiaru pr du upªywu

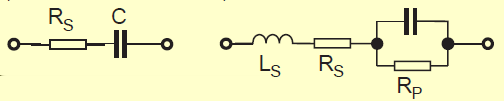

23 Kondensatory ESR i indukcyjno± paso»ytnicza

24 Kondensatory ESR i indukcyjno± paso»ytnicza

25 Podsumowanie Dzi kuj za uwag.
